Установка и подключение рубильника | Строительный портал

При необходимости в использовании электроснабжения с наличием большой силы тока устанавливают рубильник. Данный прибор регулирует включение и выключения сети, не создавая при этом больших нагрузок. Об особенностях использования и установки рубильника поговорим далее.

Оглавление:

1. Конструктивные особенности и устройство рубильника
2. Принцип действия и функции рубильников
3. Сфера применения рубильника
4. Основные типы рубильников
5. Рекомендации по эксплуатации и установке рубильника
6. Установка и схема подключения рубильника переходного типа

Конструктивные особенности и устройство рубильника

Одним из неавтоматических коммуникационных аппаратов является рубильник. Данный прибор используется во время размыкания и замыкания электрической цепи.

Есть несколько видов рубильников, отличающихся друг от друга параметрами устройства и конструкции. Рубильники с однополюсным, двухполюсным и трехполюсным исполнением имеют полюса, которые характеризуются наличием плавкого предохранителя. Некоторые рубильники не имеют полюсов, их заменяет рычажный привод центрального назначения.

Конструкция рубильника зависит от его типа. Например, приборы, с центральной рукояткой только отключают электрические цепи. Обязательным действием перед отключением электрической цепи с помощью такого рубильника, является ее обесточивание.

Стандартное устройство рубильника характеризуется наличием:

• ножей контактного типа;
• вставок плавного типа;
• стоек: совмещенного и контактного типа;
• выводов, через которые осуществляется подключение рубильника.

Эти детали устанавливаются на панель общего назначения.

Большинство рубильников состоит из одного ряда совмещенных и одного ряда контактных стоек. Чтобы обеспечить плавность нажатия рычага, используют пружинные механизмы.

Стойки совмещенного характера имеют шайбы специфического назначения, которые обеспечивают их нажатие. У таких приборов связывание ножей происходит благодаря наличию общей оси. Тяги, способствуют движению оси. Рубильники, с центральным расположением рычага, работают благодаря наличию скобы, которая соединяется с контактными ножами и их осью.

Рубильники отличаются наличием специального обозначения:

• P — рубильник с наличием центральной рукоятки;
• Р Б — рубильник с наличием боковой рукоятки;
• Р П Ц — рубильник с наличием центрального привода;
• Р П Б — рубильник бокового рычажного привода.

При наличии обозначения Р Б 2 1 — значение первой цифры указывает на количество полюсов, в данном случае, два, а вторая цифра обозначает единицу номинального тока, сто ампер; если вторая цифра будет 2 — значит ток составляет 220 Вт.

Принцип действия и функции рубильников

Основной частью рубильника выступает панель, которую изготавливают исключительно из диэлектрических материалов. На панели устанавливаются несколько стоек и губок. Ножи рубильника это электрический подвижной контакт, который жестко закреплен на устройстве вала.

Во время включения прибора, ножи тонкопроводящего типа устанавливаются в губки, которые являются неподвижными частями рубильника. Все рабочие полюса соединяются и происходит их контактирование между собой.

Конструкция рубильника зависит от способа включения устройства. Выделяют рубильники рычажного привода, в которых ножи начинают движение при помощи поворота рычага. Второй тип рубильников — это устройства с наличием центральной рукоятки. Они используются исключительно для выключения электрической цепи, находящейся под напряжением.

Многие современные рубильники оснащены дополнительной функцией, обеспечивающей электрическую безопасность. Данная функция состоит в защитной блокировке передней дверцы, находящейся в рабочем положении.

Сфера применения рубильника

1. Использование рубильников связано со включением и выключением электрической нагрузки, в сети, где присутствует большое количество тока.

2. Рубильники открытого типа используют для того, чтобы замкнуть или разомкнуть электроцепь без нагрузки.

3. Рубильники с наличием рукоятки, наоборот, применяются в электрических цепях с большой нагрузкой.

4. При условии, что рубильник содержит центральный кожух, он используется, как пусковой аппарат электрического двигателя.

5. Рубильники центрального бокового или рычажного типа применяются для работы на центральном распределительном щите.

6. Рубильники используют для нечастого автоматического включения или отключения электроцепи.

7. Рубильники с боковой, центральной рукояткой используются в электросети, мощность которой не превышает 500 Вт.

8. Рубильники используют для установки на распределительном устройстве, электрошкафе или электрощитке, в качестве управления электроцепью или силовой цепью.

9. Установка некоторых моделей производится непосредственно на трансформаторную электростанцию.

Основные типы рубильников

В зависимости от основного теплового тока выделяют рубильники:

• 1000 А,
• 900 А,
• 800 А,
• 700 А,
• 600 А,
• 500 А,
• 400 А,
• 300 А,
• 200 А,
• 100 А.

Некоторые модели оснащены защитным кожухом, который позволяет им работать при номинальном токе, превышающем 1000 А.

В зависимости от количества полюсов рубильники разделяются на:

• однополюсные,
• двухполюсные,
• трехполюсные.

В соотношении с направлением и переключением тока:

• перекидного типа — самые простые и ранее выпускаемые устройства, они способны коммутировать большое количество электрических линий и в большинстве случаев предполагают наличие двух положений: включения и выключения;
• рубильники поворотного привода отличаются простотой установки и использования и являются самыми распространенными;
• рубильники разъединительного типа имеют защитный корпус, небольшой размер и короткую рукоятку.

В зависимости от наличия дугогасительной системы выделяют рубильники:

• с возможностью погашения такой системы, данные приборы способны самостоятельно отключить нагруженную сеть;
• с отсутствием такой функции, такие устройства отключают сеть только после того как нагрузка снимается.

В соотношении со степенью защиты рубильники разделяют на устройства:

• с открытым исполнением, которые располагаются в специальном ящике, а рычаг находится во внешней стороне;
• с закрытым исполнением.

В зависимости от климатического исполнения выделяют рубильники с наличием влагозащиты, термоустойчивые устройства и рубильники, предназначены для установки во внутренней части помещения.

В зависимости от того, как расположена плоскость присоединения зажимных устройств выделяют рубильники с параллельным и перпендикулярным расположением.

Рекомендации по эксплуатации и установке рубильника

1. Производите установку прибора только в закрытом помещении.

2. Обеспечьте защиту рубильника от влаги, неблагоприятных климатических условий и атмосферных осадков.

3. Рекомендованная среда нахождения и эксплуатации рубильника составляет -40 +55 градусов.

4. Нельзя устанавливать рубильник в условия пребывания факторов, которые выделяют опасные или загрязняющие вещества.

5. При обгорании поверхности контактного ножа следует зачистить это место при помощи напильника или стеклянной бумаги.

6. При неплотном вхождении ножей в губку, следует провести подгибание губок.

7. Чтобы избежать перекашивания ножек рубильника осмотрите болты, которые крепят рубильник к перекладине, и, при необходимости, затяните их.

8. Обязательно проводите проверку рубильников на предмет изоляции отдельных его частей. Очистите или окрасьте отремонтированные детали.

Установка и схема подключения рубильника переходного типа

Рассмотрим основные рекомендации по установке рубильника на генератор. Генераторное устройство позволяет обеспечить дополнительное электроснабжение во время отключения централизованной подачи электроэнергии.

Установка рубильника позволит получать электроэнергию, как от сети, так и от генератора, а возможно и параллельно.

Генераторы на основе дизеля или бензина оборудованы коммутатором нагрузки, который регулирует работу устройства автоматически. Если использовать контакторы с наличием взаимной блокировки, опасность взаимного включения двух фаз полностью отсутствует.

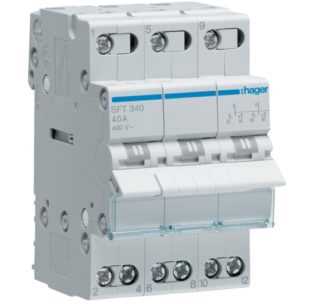

Чтобы обеспечить переключение фазы вручную, следует установить рубильник переходного типа, который позволяет регулировать данный процесс с помощью двух положений.

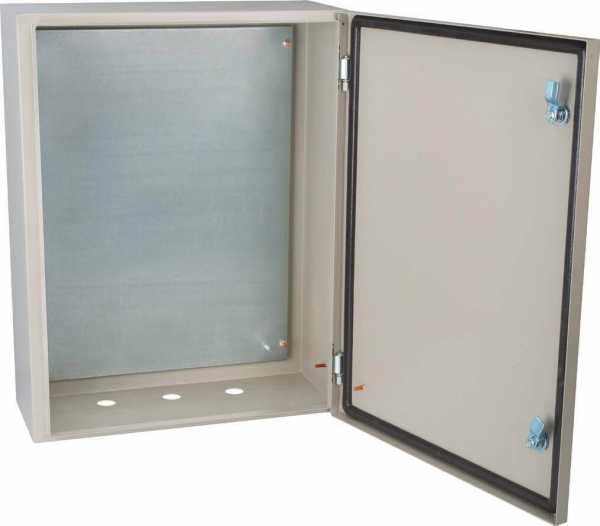

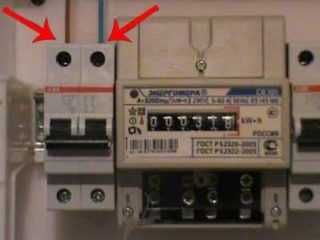

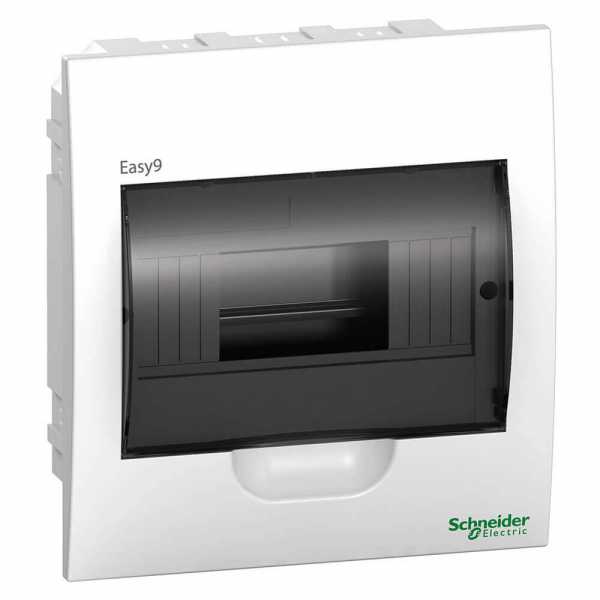

Установка данного рубильника производится в щитовом помещении или возле основного щита. Главной особенностью данного рубильника выступает мощность тока, которую он пропускает через себя при работе.

После того, как обнаружено пропадание сети основного назначения, следует запустить генератор, а затем произвести переключение рубильника в рабочее положение.

Когда основное электроснабжение восстановлено, рубильник переключается в нерабочее положение.

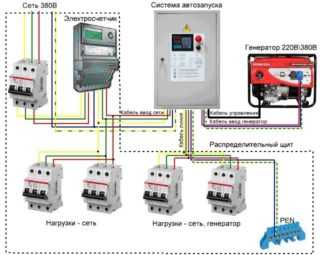

При необходимости в бесперебойном электроснабжении кроме генераторной установки следует предусмотреть монтаж источника бесперебойного питания с наличием аккумуляторов, которые имеют резервный запас времени от 120 до 600 с. Данное устройство отличается высокой стоимостью, равной стоимости генераторной установки.

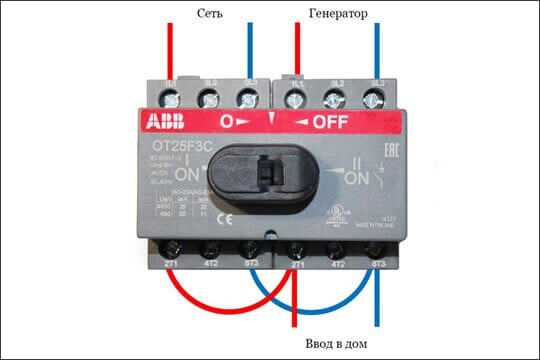

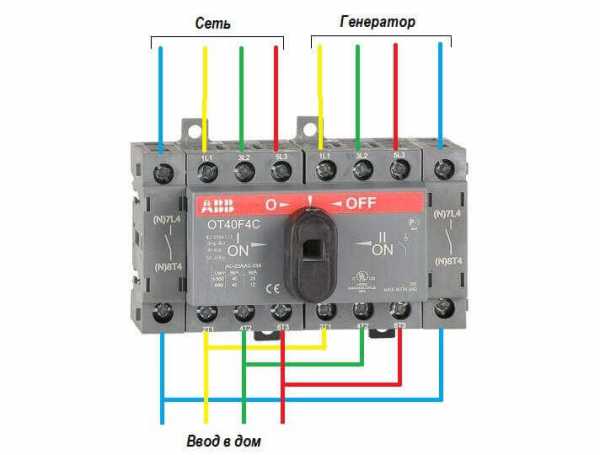

Самая простая схема рубильника предполагает наличие однофазного ввода генератора определенной мощности. В таком случае следует установить рубильник с наличием двух полюсов и автомат на вводной части сети.

При расположении дизельного или бензинового генератора внутри помещения предусмотрите вытяжное устройство.

Если генератор не справляется с электроснабжением всей площади помещения, понадобится установка более сложной схемы рубильника. Вся электросеть разделяется на две части. Первая включает потребителей обязательного питания, например, компьютер, холодильник, свет. Вторая содержит необязательное дополнительное питание.

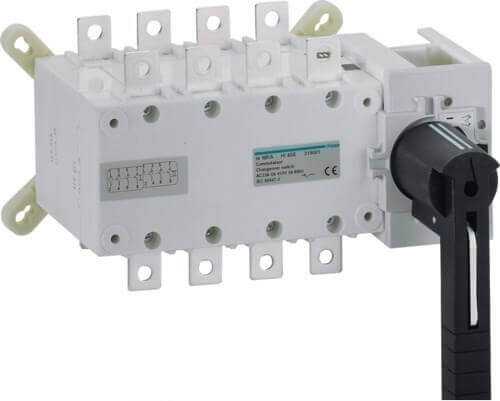

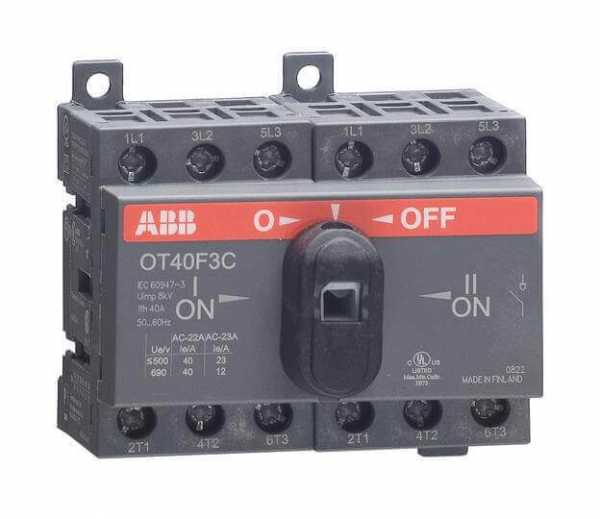

Использование перекидного рубильника является небезопасным, поэтому следует обязательно позаботиться о наличии переключателей, которые имеют свою схему подключения.

Переключатель состоит из трех положений:

• основная сеть,
• отключение электроснабжения,
• генератор.
