Установка и подключение рубильника | Строительный портал

При необходимости в использовании электроснабжения с наличием большой силы тока устанавливают рубильник. Данный прибор регулирует включение и выключения сети, не создавая при этом больших нагрузок. Об особенностях использования и установки рубильника поговорим далее.

Оглавление:

  1. Конструктивные особенности и устройство рубильника
  2. Принцип действия и функции рубильников
  3. Сфера применения рубильника
  4. Основные типы рубильников
  5. Рекомендации по эксплуатации и установке рубильника
  6. Установка и схема подключения рубильника переходного типа

Конструктивные особенности и устройство рубильника

Одним из неавтоматических коммуникационных аппаратов является рубильник. Данный прибор используется во время размыкания и замыкания электрической цепи.

Есть несколько видов рубильников, отличающихся друг от друга параметрами устройства и конструкции.

Рубильники с однополюсным, двухполюсным и трехполюсным исполнением имеют полюса, которые характеризуются наличием плавкого предохранителя. Некоторые рубильники не имеют полюсов, их заменяет рычажный привод центрального назначения.

Конструкция рубильника зависит от его типа. Например, приборы, с центральной рукояткой только отключают электрические цепи. Обязательным действием перед отключением электрической цепи с помощью такого рубильника, является ее обесточивание.

Стандартное устройство рубильника характеризуется наличием:

  • ножей контактного типа;
  • вставок плавного типа;
  • стоек: совмещенного и контактного типа;
  • выводов, через которые осуществляется подключение рубильника.

Эти детали устанавливаются на панель общего назначения.

Большинство рубильников состоит из одного ряда совмещенных и одного ряда контактных стоек. Чтобы обеспечить плавность нажатия рычага, используют пружинные механизмы.

Стойки совмещенного характера имеют шайбы специфического назначения, которые обеспечивают их нажатие. У таких приборов связывание ножей происходит благодаря наличию общей оси. Тяги, способствуют движению оси. Рубильники, с центральным расположением рычага, работают благодаря наличию скобы, которая соединяется с контактными ножами и их осью.

Рубильники отличаются наличием специального обозначения:

  • P — рубильник с наличием центральной рукоятки;
  • Р Б — рубильник с наличием боковой рукоятки;
  • Р П Ц — рубильник с наличием центрального привода;
  • Р П Б — рубильник бокового рычажного привода.

При наличии обозначения Р Б 2 1 — значение первой цифры указывает на количество полюсов, в данном случае, два, а вторая цифра обозначает единицу номинального тока, сто ампер; если вторая цифра будет 2 — значит ток составляет 220 Вт.

Принцип действия и функции рубильников

Основной частью рубильника выступает панель, которую изготавливают исключительно из диэлектрических материалов. На панели устанавливаются несколько стоек и губок. Ножи рубильника это электрический подвижной контакт, который жестко закреплен на устройстве вала.

Во время включения прибора, ножи тонкопроводящего типа устанавливаются в губки, которые являются неподвижными частями рубильника. Все рабочие полюса соединяются и происходит их контактирование между собой.

Конструкция рубильника зависит от способа включения устройства. Выделяют рубильники рычажного привода, в которых ножи начинают движение при помощи поворота рычага. Второй тип рубильников — это устройства с наличием центральной рукоятки. Они используются исключительно для выключения электрической цепи, находящейся под напряжением.

Многие современные рубильники оснащены дополнительной функцией, обеспечивающей электрическую безопасность. Данная функция состоит в защитной блокировке передней дверцы, находящейся в рабочем положении.

Сфера применения рубильника

1. Использование рубильников связано со включением и выключением электрической нагрузки, в сети, где присутствует большое количество тока.

2. Рубильники открытого типа используют для того, чтобы замкнуть или разомкнуть электроцепь без нагрузки.

3. Рубильники с наличием рукоятки, наоборот, применяются в электрических цепях с большой нагрузкой.

4. При условии, что рубильник содержит центральный кожух, он используется, как пусковой аппарат электрического двигателя.

5. Рубильники центрального бокового или рычажного типа применяются для работы на центральном распределительном щите.

6. Рубильники используют для нечастого автоматического включения или отключения электроцепи.

7. Рубильники с боковой, центральной рукояткой используются в электросети, мощность которой не превышает 500 Вт.

8. Рубильники используют для установки на распределительном устройстве, электрошкафе или электрощитке, в качестве управления электроцепью или силовой цепью.

9. Установка некоторых моделей производится непосредственно на трансформаторную электростанцию.

Основные типы рубильников

В зависимости от основного теплового тока выделяют рубильники:

  • 1000 А,
  • 900 А,
  • 800 А,
  • 700 А,
  • 600 А,
  • 500 А,
  • 400 А,
  • 300 А,
  • 200 А,
  • 100 А.

Некоторые модели оснащены защитным кожухом, который позволяет им работать при номинальном токе, превышающем 1000 А.

В зависимости от количества полюсов рубильники разделяются на:

  • однополюсные,
  • двухполюсные,
  • трехполюсные.

В соотношении с направлением и переключением тока:

  • перекидного типа — самые простые и ранее выпускаемые устройства, они способны коммутировать большое количество электрических линий и в большинстве случаев предполагают наличие двух положений: включения и выключения;
  • рубильники поворотного привода отличаются простотой установки и использования и являются самыми распространенными;
  • рубильники разъединительного типа имеют защитный корпус, небольшой размер и короткую рукоятку.

В зависимости от наличия дугогасительной системы выделяют рубильники:

  • с возможностью погашения такой системы, данные приборы способны самостоятельно отключить нагруженную сеть;
  • с отсутствием такой функции, такие устройства отключают сеть только после того как нагрузка снимается.

В соотношении со степенью защиты рубильники разделяют на устройства:

  • с открытым исполнением, которые располагаются в специальном ящике, а рычаг находится во внешней стороне;
  • с закрытым исполнением.

В зависимости от климатического исполнения выделяют рубильники с наличием влагозащиты, термоустойчивые устройства и рубильники, предназначены для установки во внутренней части помещения.

В зависимости от того, как расположена плоскость присоединения зажимных устройств выделяют рубильники с параллельным и перпендикулярным расположением.

Рекомендации по эксплуатации и установке рубильника

1. Производите установку прибора только в закрытом помещении.

2. Обеспечьте защиту рубильника от влаги, неблагоприятных климатических условий и атмосферных осадков.

3. Рекомендованная среда нахождения и эксплуатации рубильника составляет -40 +55 градусов.

4. Нельзя устанавливать рубильник в условия пребывания факторов, которые выделяют опасные или загрязняющие вещества.

5. При обгорании поверхности контактного ножа следует зачистить это место при помощи напильника или стеклянной бумаги.

6. При неплотном вхождении ножей в губку, следует провести подгибание губок.

7. Чтобы избежать перекашивания ножек рубильника осмотрите болты, которые крепят рубильник к перекладине, и, при необходимости, затяните их.

8. Обязательно проводите проверку рубильников на предмет изоляции отдельных его частей. Очистите или окрасьте отремонтированные детали.

Установка и схема подключения рубильника переходного типа

Рассмотрим основные рекомендации по установке рубильника на генератор. Генераторное устройство позволяет обеспечить дополнительное электроснабжение во время отключения централизованной подачи электроэнергии.

Установка рубильника позволит получать электроэнергию, как от сети, так и от генератора, а возможно и параллельно.

Генераторы на основе дизеля или бензина оборудованы коммутатором нагрузки, который регулирует работу устройства автоматически. Если использовать контакторы с наличием взаимной блокировки, опасность взаимного включения двух фаз полностью отсутствует.

Чтобы обеспечить переключение фазы вручную, следует установить рубильник переходного типа, который позволяет регулировать данный процесс с помощью двух положений.

Установка данного рубильника производится в щитовом помещении или возле основного щита. Главной особенностью данного рубильника выступает мощность тока, которую он пропускает через себя при работе.

После того, как обнаружено пропадание сети основного назначения, следует запустить генератор, а затем произвести переключение рубильника в рабочее положение.

Когда основное электроснабжение восстановлено, рубильник переключается в нерабочее положение.

При необходимости в бесперебойном электроснабжении кроме генераторной установки следует предусмотреть монтаж источника бесперебойного питания с наличием аккумуляторов, которые имеют резервный запас времени от 120 до 600 с. Данное устройство отличается высокой стоимостью, равной стоимости генераторной установки.

Самая простая схема рубильника предполагает наличие однофазного ввода генератора определенной мощности. В таком случае следует установить рубильник с наличием двух полюсов и автомат на вводной части сети.

При расположении дизельного или бензинового генератора внутри помещения предусмотрите вытяжное устройство.

Если генератор не справляется с электроснабжением всей площади помещения, понадобится установка более сложной схемы рубильника. Вся электросеть разделяется на две части. Первая включает потребителей обязательного питания, например, компьютер, холодильник, свет. Вторая содержит необязательное дополнительное питание.

Использование перекидного рубильника является небезопасным, поэтому следует обязательно позаботиться о наличии переключателей, которые имеют свою схему подключения.

Переключатель состоит из трех положений:

  • основная сеть,
  • отключение электроснабжения,
  • генератор.

Установка и подключение рубильника | Строительный портал

При необходимости в использовании электроснабжения с наличием большой силы тока устанавливают рубильник. Данный прибор регулирует включение и выключения сети, не создавая при этом больших нагрузок. Об особенностях использования и установки рубильника поговорим далее.

Оглавление:

  1. Конструктивные особенности и устройство рубильника
  2. Принцип действия и функции рубильников
  3. Сфера применения рубильника
  4. Основные типы рубильников
  5. Рекомендации по эксплуатации и установке рубильника
  6. Установка и схема подключения рубильника переходного типа

Конструктивные особенности и устройство рубильника

Одним из неавтоматических коммуникационных аппаратов является рубильник. Данный прибор используется во время размыкания и замыкания электрической цепи.

Есть несколько видов рубильников, отличающихся друг от друга параметрами устройства и конструкции. Рубильники с однополюсным, двухполюсным и трехполюсным исполнением имеют полюса, которые характеризуются наличием плавкого предохранителя. Некоторые рубильники не имеют полюсов, их заменяет рычажный привод центрального назначения.

Конструкция рубильника зависит от его типа. Например, приборы, с центральной рукояткой только отключают электрические цепи. Обязательным действием перед отключением электрической цепи с помощью такого рубильника, является ее обесточивание.

Стандартное устройство рубильника характеризуется наличием:

  • ножей контактного типа;
  • вставок плавного типа;
  • стоек: совмещенного и контактного типа;
  • выводов, через которые осуществляется подключение рубильника.

Эти детали устанавливаются на панель общего назначения.

Большинство рубильников состоит из одного ряда совмещенных и одного ряда контактных стоек. Чтобы обеспечить плавность нажатия рычага, используют пружинные механизмы.

Стойки совмещенного характера имеют шайбы специфического назначения, которые обеспечивают их нажатие. У таких приборов связывание ножей происходит благодаря наличию общей оси. Тяги, способствуют движению оси. Рубильники, с центральным расположением рычага, работают благодаря наличию скобы, которая соединяется с контактными ножами и их осью.

Рубильники отличаются наличием специального обозначения:

  • P — рубильник с наличием центральной рукоятки;
  • Р Б — рубильник с наличием боковой рукоятки;
  • Р П Ц — рубильник с наличием центрального привода;
  • Р П Б — рубильник бокового рычажного привода.

При наличии обозначения Р Б 2 1 — значение первой цифры указывает на количество полюсов, в данном случае, два, а вторая цифра обозначает единицу номинального тока, сто ампер; если вторая цифра будет 2 — значит ток составляет 220 Вт.

Принцип действия и функции рубильников

Основной частью рубильника выступает панель, которую изготавливают исключительно из диэлектрических материалов. На панели устанавливаются несколько стоек и губок. Ножи рубильника это электрический подвижной контакт, который жестко закреплен на устройстве вала.

Во время включения прибора, ножи тонкопроводящего типа устанавливаются в губки, которые являются неподвижными частями рубильника. Все рабочие полюса соединяются и происходит их контактирование между собой.

Конструкция рубильника зависит от способа включения устройства. Выделяют рубильники рычажного привода, в которых ножи начинают движение при помощи поворота рычага. Второй тип рубильников — это устройства с наличием центральной рукоятки. Они используются исключительно для выключения электрической цепи, находящейся под напряжением.

Многие современные рубильники оснащены дополнительной функцией, обеспечивающей электрическую безопасность. Данная функция состоит в защитной блокировке передней дверцы, находящейся в рабочем положении.

Сфера применения рубильника

1. Использование рубильников связано со включением и выключением электрической нагрузки, в сети, где присутствует большое количество тока.

2. Рубильники открытого типа используют для того, чтобы замкнуть или разомкнуть электроцепь без нагрузки.

3. Рубильники с наличием рукоятки, наоборот, применяются в электрических цепях с большой нагрузкой.

4. При условии, что рубильник содержит центральный кожух, он используется, как пусковой аппарат электрического двигателя.

5. Рубильники центрального бокового или рычажного типа применяются для работы на центральном распределительном щите.

6. Рубильники используют для нечастого автоматического включения или отключения электроцепи.

7. Рубильники с боковой, центральной рукояткой используются в электросети, мощность которой не превышает 500 Вт.

8. Рубильники используют для установки на распределительном устройстве, электрошкафе или электрощитке, в качестве управления электроцепью или силовой цепью.

9. Установка некоторых моделей производится непосредственно на трансформаторную электростанцию.

Основные типы рубильников

В зависимости от основного теплового тока выделяют рубильники:

  • 1000 А,
  • 900 А,
  • 800 А,
  • 700 А,
  • 600 А,
  • 500 А,
  • 400 А,
  • 300 А,
  • 200 А,
  • 100 А.

Некоторые модели оснащены защитным кожухом, который позволяет им работать при номинальном токе, превышающем 1000 А.

В зависимости от количества полюсов рубильники разделяются на:

  • однополюсные,
  • двухполюсные,
  • трехполюсные.

В соотношении с направлением и переключением тока:

  • перекидного типа — самые простые и ранее выпускаемые устройства, они способны коммутировать большое количество электрических линий и в большинстве случаев предполагают наличие двух положений: включения и выключения;
  • рубильники поворотного привода отличаются простотой установки и использования и являются самыми распространенными;
  • рубильники разъединительного типа имеют защитный корпус, небольшой размер и короткую рукоятку.

В зависимости от наличия дугогасительной системы выделяют рубильники:

  • с возможностью погашения такой системы, данные приборы способны самостоятельно отключить нагруженную сеть;
  • с отсутствием такой функции, такие устройства отключают сеть только после того как нагрузка снимается.

В соотношении со степенью защиты рубильники разделяют на устройства:

  • с открытым исполнением, которые располагаются в специальном ящике, а рычаг находится во внешней стороне;
  • с закрытым исполнением.

В зависимости от климатического исполнения выделяют рубильники с наличием влагозащиты, термоустойчивые устройства и рубильники, предназначены для установки во внутренней части помещения.

В зависимости от того, как расположена плоскость присоединения зажимных устройств выделяют рубильники с параллельным и перпендикулярным расположением.

Рекомендации по эксплуатации и установке рубильника

1. Производите установку прибора только в закрытом помещении.

2. Обеспечьте защиту рубильника от влаги, неблагоприятных климатических условий и атмосферных осадков.

3. Рекомендованная среда нахождения и эксплуатации рубильника составляет -40 +55 градусов.

4. Нельзя устанавливать рубильник в условия пребывания факторов, которые выделяют опасные или загрязняющие вещества.

5. При обгорании поверхности контактного ножа следует зачистить это место при помощи напильника или стеклянной бумаги.

6. При неплотном вхождении ножей в губку, следует провести подгибание губок.

7. Чтобы избежать перекашивания ножек рубильника осмотрите болты, которые крепят рубильник к перекладине, и, при необходимости, затяните их.

8. Обязательно проводите проверку рубильников на предмет изоляции отдельных его частей. Очистите или окрасьте отремонтированные детали.

Установка и схема подключения рубильника переходного типа

Рассмотрим основные рекомендации по установке рубильника на генератор. Генераторное устройство позволяет обеспечить дополнительное электроснабжение во время отключения централизованной подачи электроэнергии.

Установка рубильника позволит получать электроэнергию, как от сети, так и от генератора, а возможно и параллельно.

Генераторы на основе дизеля или бензина оборудованы коммутатором нагрузки, который регулирует работу устройства автоматически. Если использовать контакторы с наличием взаимной блокировки, опасность взаимного включения двух фаз полностью отсутствует.

Чтобы обеспечить переключение фазы вручную, следует установить рубильник переходного типа, который позволяет регулировать данный процесс с помощью двух положений.

Установка данного рубильника производится в щитовом помещении или возле основного щита. Главной особенностью данного рубильника выступает мощность тока, которую он пропускает через себя при работе.

После того, как обнаружено пропадание сети основного назначения, следует запустить генератор, а затем произвести переключение рубильника в рабочее положение.

Когда основное электроснабжение восстановлено, рубильник переключается в нерабочее положение.

При необходимости в бесперебойном электроснабжении кроме генераторной установки следует предусмотреть монтаж источника бесперебойного питания с наличием аккумуляторов, которые имеют резервный запас времени от 120 до 600 с. Данное устройство отличается высокой стоимостью, равной стоимости генераторной установки.

Самая простая схема рубильника предполагает наличие однофазного ввода генератора определенной мощности. В таком случае следует установить рубильник с наличием двух полюсов и автомат на вводной части сети.

При расположении дизельного или бензинового генератора внутри помещения предусмотрите вытяжное устройство.

Если генератор не справляется с электроснабжением всей площади помещения, понадобится установка более сложной схемы рубильника. Вся электросеть разделяется на две части. Первая включает потребителей обязательного питания, например, компьютер, холодильник, свет. Вторая содержит необязательное дополнительное питание.

Использование перекидного рубильника является небезопасным, поэтому следует обязательно позаботиться о наличии переключателей, которые имеют свою схему подключения.

Переключатель состоит из трех положений:

  • основная сеть,
  • отключение электроснабжения,
  • генератор.

Установка и подключение рубильника | Строительный портал

При необходимости в использовании электроснабжения с наличием большой силы тока устанавливают рубильник. Данный прибор регулирует включение и выключения сети, не создавая при этом больших нагрузок. Об особенностях использования и установки рубильника поговорим далее.

Оглавление:

  1. Конструктивные особенности и устройство рубильника
  2. Принцип действия и функции рубильников
  3. Сфера применения рубильника
  4. Основные типы рубильников
  5. Рекомендации по эксплуатации и установке рубильника
  6. Установка и схема подключения рубильника переходного типа

Конструктивные особенности и устройство рубильника

Одним из неавтоматических коммуникационных аппаратов является рубильник. Данный прибор используется во время размыкания и замыкания электрической цепи.

Есть несколько видов рубильников, отличающихся друг от друга параметрами устройства и конструкции. Рубильники с однополюсным, двухполюсным и трехполюсным исполнением имеют полюса, которые характеризуются наличием плавкого предохранителя. Некоторые рубильники не имеют полюсов, их заменяет рычажный привод центрального назначения.

Конструкция рубильника зависит от его типа. Например, приборы, с центральной рукояткой только отключают электрические цепи. Обязательным действием перед отключением электрической цепи с помощью такого рубильника, является ее обесточивание.

Стандартное устройство рубильника характеризуется наличием:

  • ножей контактного типа;
  • вставок плавного типа;
  • стоек: совмещенного и контактного типа;
  • выводов, через которые осуществляется подключение рубильника.

Эти детали устанавливаются на панель общего назначения.

Большинство рубильников состоит из одного ряда совмещенных и одного ряда контактных стоек. Чтобы обеспечить плавность нажатия рычага, используют пружинные механизмы.

Стойки совмещенного характера имеют шайбы специфического назначения, которые обеспечивают их нажатие. У таких приборов связывание ножей происходит благодаря наличию общей оси. Тяги, способствуют движению оси. Рубильники, с центральным расположением рычага, работают благодаря наличию скобы, которая соединяется с контактными ножами и их осью.

Рубильники отличаются наличием специального обозначения:

  • P — рубильник с наличием центральной рукоятки;
  • Р Б — рубильник с наличием боковой рукоятки;
  • Р П Ц — рубильник с наличием центрального привода;
  • Р П Б — рубильник бокового рычажного привода.

При наличии обозначения Р Б 2 1 — значение первой цифры указывает на количество полюсов, в данном случае, два, а вторая цифра обозначает единицу номинального тока, сто ампер; если вторая цифра будет 2 — значит ток составляет 220 Вт.

Принцип действия и функции рубильников

Основной частью рубильника выступает панель, которую изготавливают исключительно из диэлектрических материалов. На панели устанавливаются несколько стоек и губок. Ножи рубильника это электрический подвижной контакт, который жестко закреплен на устройстве вала.

Во время включения прибора, ножи тонкопроводящего типа устанавливаются в губки, которые являются неподвижными частями рубильника. Все рабочие полюса соединяются и происходит их контактирование между собой.

Конструкция рубильника зависит от способа включения устройства. Выделяют рубильники рычажного привода, в которых ножи начинают движение при помощи поворота рычага. Второй тип рубильников — это устройства с наличием центральной рукоятки. Они используются исключительно для выключения электрической цепи, находящейся под напряжением.

Многие современные рубильники оснащены дополнительной функцией, обеспечивающей электрическую безопасность. Данная функция состоит в защитной блокировке передней дверцы, находящейся в рабочем положении.

Сфера применения рубильника

1. Использование рубильников связано со включением и выключением электрической нагрузки, в сети, где присутствует большое количество тока.

2. Рубильники открытого типа используют для того, чтобы замкнуть или разомкнуть электроцепь без нагрузки.

3. Рубильники с наличием рукоятки, наоборот, применяются в электрических цепях с большой нагрузкой.

4. При условии, что рубильник содержит центральный кожух, он используется, как пусковой аппарат электрического двигателя.

5. Рубильники центрального бокового или рычажного типа применяются для работы на центральном распределительном щите.

6. Рубильники используют для нечастого автоматического включения или отключения электроцепи.

7. Рубильники с боковой, центральной рукояткой используются в электросети, мощность которой не превышает 500 Вт.

8. Рубильники используют для установки на распределительном устройстве, электрошкафе или электрощитке, в качестве управления электроцепью или силовой цепью.

9. Установка некоторых моделей производится непосредственно на трансформаторную электростанцию.

Основные типы рубильников

В зависимости от основного теплового тока выделяют рубильники:

  • 1000 А,
  • 900 А,
  • 800 А,
  • 700 А,
  • 600 А,
  • 500 А,
  • 400 А,
  • 300 А,
  • 200 А,
  • 100 А.

Некоторые модели оснащены защитным кожухом, который позволяет им работать при номинальном токе, превышающем 1000 А.

В зависимости от количества полюсов рубильники разделяются на:

  • однополюсные,
  • двухполюсные,
  • трехполюсные.

В соотношении с направлением и переключением тока:

  • перекидного типа — самые простые и ранее выпускаемые устройства, они способны коммутировать большое количество электрических линий и в большинстве случаев предполагают наличие двух положений: включения и выключения;
  • рубильники поворотного привода отличаются простотой установки и использования и являются самыми распространенными;
  • рубильники разъединительного типа имеют защитный корпус, небольшой размер и короткую рукоятку.

В зависимости от наличия дугогасительной системы выделяют рубильники:

  • с возможностью погашения такой системы, данные приборы способны самостоятельно отключить нагруженную сеть;
  • с отсутствием такой функции, такие устройства отключают сеть только после того как нагрузка снимается.

В соотношении со степенью защиты рубильники разделяют на устройства:

  • с открытым исполнением, которые располагаются в специальном ящике, а рычаг находится во внешней стороне;
  • с закрытым исполнением.

В зависимости от климатического исполнения выделяют рубильники с наличием влагозащиты, термоустойчивые устройства и рубильники, предназначены для установки во внутренней части помещения.

В зависимости от того, как расположена плоскость присоединения зажимных устройств выделяют рубильники с параллельным и перпендикулярным расположением.

Рекомендации по эксплуатации и установке рубильника

1. Производите установку прибора только в закрытом помещении.

2. Обеспечьте защиту рубильника от влаги, неблагоприятных климатических условий и атмосферных осадков.

3. Рекомендованная среда нахождения и эксплуатации рубильника составляет -40 +55 градусов.

4. Нельзя устанавливать рубильник в условия пребывания факторов, которые выделяют опасные или загрязняющие вещества.

5. При обгорании поверхности контактного ножа следует зачистить это место при помощи напильника или стеклянной бумаги.

6. При неплотном вхождении ножей в губку, следует провести подгибание губок.

7. Чтобы избежать перекашивания ножек рубильника осмотрите болты, которые крепят рубильник к перекладине, и, при необходимости, затяните их.

8. Обязательно проводите проверку рубильников на предмет изоляции отдельных его частей. Очистите или окрасьте отремонтированные детали.

Установка и схема подключения рубильника переходного типа

Рассмотрим основные рекомендации по установке рубильника на генератор. Генераторное устройство позволяет обеспечить дополнительное электроснабжение во время отключения централизованной подачи электроэнергии.

Установка рубильника позволит получать электроэнергию, как от сети, так и от генератора, а возможно и параллельно.

Генераторы на основе дизеля или бензина оборудованы коммутатором нагрузки, который регулирует работу устройства автоматически. Если использовать контакторы с наличием взаимной блокировки, опасность взаимного включения двух фаз полностью отсутствует.

Чтобы обеспечить переключение фазы вручную, следует установить рубильник переходного типа, который позволяет регулировать данный процесс с помощью двух положений.

Установка данного рубильника производится в щитовом помещении или возле основного щита. Главной особенностью данного рубильника выступает мощность тока, которую он пропускает через себя при работе.

После того, как обнаружено пропадание сети основного назначения, следует запустить генератор, а затем произвести переключение рубильника в рабочее положение.

Когда основное электроснабжение восстановлено, рубильник переключается в нерабочее положение.

При необходимости в бесперебойном электроснабжении кроме генераторной установки следует предусмотреть монтаж источника бесперебойного питания с наличием аккумуляторов, которые имеют резервный запас времени от 120 до 600 с. Данное устройство отличается высокой стоимостью, равной стоимости генераторной установки.

Самая простая схема рубильника предполагает наличие однофазного ввода генератора определенной мощности. В таком случае следует установить рубильник с наличием двух полюсов и автомат на вводной части сети.

При расположении дизельного или бензинового генератора внутри помещения предусмотрите вытяжное устройство.

Если генератор не справляется с электроснабжением всей площади помещения, понадобится установка более сложной схемы рубильника. Вся электросеть разделяется на две части. Первая включает потребителей обязательного питания, например, компьютер, холодильник, свет. Вторая содержит необязательное дополнительное питание.

Использование перекидного рубильника является небезопасным, поэтому следует обязательно позаботиться о наличии переключателей, которые имеют свою схему подключения.

Переключатель состоит из трех положений:

  • основная сеть,
  • отключение электроснабжения,
  • генератор.

Установка и подключение рубильника | Строительный портал

При необходимости в использовании электроснабжения с наличием большой силы тока устанавливают рубильник. Данный прибор регулирует включение и выключения сети, не создавая при этом больших нагрузок. Об особенностях использования и установки рубильника поговорим далее.

Оглавление:

  1. Конструктивные особенности и устройство рубильника
  2. Принцип действия и функции рубильников
  3. Сфера применения рубильника
  4. Основные типы рубильников
  5. Рекомендации по эксплуатации и установке рубильника
  6. Установка и схема подключения рубильника переходного типа

Конструктивные особенности и устройство рубильника

Одним из неавтоматических коммуникационных аппаратов является рубильник. Данный прибор используется во время размыкания и замыкания электрической цепи.

Есть несколько видов рубильников, отличающихся друг от друга параметрами устройства и конструкции. Рубильники с однополюсным, двухполюсным и трехполюсным исполнением имеют полюса, которые характеризуются наличием плавкого предохранителя. Некоторые рубильники не имеют полюсов, их заменяет рычажный привод центрального назначения.

Конструкция рубильника зависит от его типа. Например, приборы, с центральной рукояткой только отключают электрические цепи. Обязательным действием перед отключением электрической цепи с помощью такого рубильника, является ее обесточивание.

Стандартное устройство рубильника характеризуется наличием:

  • ножей контактного типа;
  • вставок плавного типа;
  • стоек: совмещенного и контактного типа;
  • выводов, через которые осуществляется подключение рубильника.

Эти детали устанавливаются на панель общего назначения.

Большинство рубильников состоит из одного ряда совмещенных и одного ряда контактных стоек. Чтобы обеспечить плавность нажатия рычага, используют пружинные механизмы.

Стойки совмещенного характера имеют шайбы специфического назначения, которые обеспечивают их нажатие. У таких приборов связывание ножей происходит благодаря наличию общей оси. Тяги, способствуют движению оси. Рубильники, с центральным расположением рычага, работают благодаря наличию скобы, которая соединяется с контактными ножами и их осью.

Рубильники отличаются наличием специального обозначения:

  • P — рубильник с наличием центральной рукоятки;
  • Р Б — рубильник с наличием боковой рукоятки;
  • Р П Ц — рубильник с наличием центрального привода;
  • Р П Б — рубильник бокового рычажного привода.

При наличии обозначения Р Б 2 1 — значение первой цифры указывает на количество полюсов, в данном случае, два, а вторая цифра обозначает единицу номинального тока, сто ампер; если вторая цифра будет 2 — значит ток составляет 220 Вт.

Принцип действия и функции рубильников

Основной частью рубильника выступает панель, которую изготавливают исключительно из диэлектрических материалов. На панели устанавливаются несколько стоек и губок. Ножи рубильника это электрический подвижной контакт, который жестко закреплен на устройстве вала.

Во время включения прибора, ножи тонкопроводящего типа устанавливаются в губки, которые являются неподвижными частями рубильника. Все рабочие полюса соединяются и происходит их контактирование между собой.

Конструкция рубильника зависит от способа включения устройства. Выделяют рубильники рычажного привода, в которых ножи начинают движение при помощи поворота рычага. Второй тип рубильников — это устройства с наличием центральной рукоятки. Они используются исключительно для выключения электрической цепи, находящейся под напряжением.

Многие современные рубильники оснащены дополнительной функцией, обеспечивающей электрическую безопасность. Данная функция состоит в защитной блокировке передней дверцы, находящейся в рабочем положении.

Сфера применения рубильника

1. Использование рубильников связано со включением и выключением электрической нагрузки, в сети, где присутствует большое количество тока.

2. Рубильники открытого типа используют для того, чтобы замкнуть или разомкнуть электроцепь без нагрузки.

3. Рубильники с наличием рукоятки, наоборот, применяются в электрических цепях с большой нагрузкой.

4. При условии, что рубильник содержит центральный кожух, он используется, как пусковой аппарат электрического двигателя.

5. Рубильники центрального бокового или рычажного типа применяются для работы на центральном распределительном щите.

6. Рубильники используют для нечастого автоматического включения или отключения электроцепи.

7. Рубильники с боковой, центральной рукояткой используются в электросети, мощность которой не превышает 500 Вт.

8. Рубильники используют для установки на распределительном устройстве, электрошкафе или электрощитке, в качестве управления электроцепью или силовой цепью.

9. Установка некоторых моделей производится непосредственно на трансформаторную электростанцию.

Основные типы рубильников

В зависимости от основного теплового тока выделяют рубильники:

  • 1000 А,
  • 900 А,
  • 800 А,
  • 700 А,
  • 600 А,
  • 500 А,
  • 400 А,
  • 300 А,
  • 200 А,
  • 100 А.

Некоторые модели оснащены защитным кожухом, который позволяет им работать при номинальном токе, превышающем 1000 А.

В зависимости от количества полюсов рубильники разделяются на:

  • однополюсные,
  • двухполюсные,
  • трехполюсные.

В соотношении с направлением и переключением тока:

  • перекидного типа — самые простые и ранее выпускаемые устройства, они способны коммутировать большое количество электрических линий и в большинстве случаев предполагают наличие двух положений: включения и выключения;
  • рубильники поворотного привода отличаются простотой установки и использования и являются самыми распространенными;
  • рубильники разъединительного типа имеют защитный корпус, небольшой размер и короткую рукоятку.

В зависимости от наличия дугогасительной системы выделяют рубильники:

  • с возможностью погашения такой системы, данные приборы способны самостоятельно отключить нагруженную сеть;
  • с отсутствием такой функции, такие устройства отключают сеть только после того как нагрузка снимается.

В соотношении со степенью защиты рубильники разделяют на устройства:

  • с открытым исполнением, которые располагаются в специальном ящике, а рычаг находится во внешней стороне;
  • с закрытым исполнением.

В зависимости от климатического исполнения выделяют рубильники с наличием влагозащиты, термоустойчивые устройства и рубильники, предназначены для установки во внутренней части помещения.

В зависимости от того, как расположена плоскость присоединения зажимных устройств выделяют рубильники с параллельным и перпендикулярным расположением.

Рекомендации по эксплуатации и установке рубильника

1. Производите установку прибора только в закрытом помещении.

2. Обеспечьте защиту рубильника от влаги, неблагоприятных климатических условий и атмосферных осадков.

3. Рекомендованная среда нахождения и эксплуатации рубильника составляет -40 +55 градусов.

4. Нельзя устанавливать рубильник в условия пребывания факторов, которые выделяют опасные или загрязняющие вещества.

5. При обгорании поверхности контактного ножа следует зачистить это место при помощи напильника или стеклянной бумаги.

6. При неплотном вхождении ножей в губку, следует провести подгибание губок.

7. Чтобы избежать перекашивания ножек рубильника осмотрите болты, которые крепят рубильник к перекладине, и, при необходимости, затяните их.

8. Обязательно проводите проверку рубильников на предмет изоляции отдельных его частей. Очистите или окрасьте отремонтированные детали.

Установка и схема подключения рубильника переходного типа

Рассмотрим основные рекомендации по установке рубильника на генератор. Генераторное устройство позволяет обеспечить дополнительное электроснабжение во время отключения централизованной подачи электроэнергии.

Установка рубильника позволит получать электроэнергию, как от сети, так и от генератора, а возможно и параллельно.

Генераторы на основе дизеля или бензина оборудованы коммутатором нагрузки, который регулирует работу устройства автоматически. Если использовать контакторы с наличием взаимной блокировки, опасность взаимного включения двух фаз полностью отсутствует.

Чтобы обеспечить переключение фазы вручную, следует установить рубильник переходного типа, который позволяет регулировать данный процесс с помощью двух положений.

Установка данного рубильника производится в щитовом помещении или возле основного щита. Главной особенностью данного рубильника выступает мощность тока, которую он пропускает через себя при работе.

После того, как обнаружено пропадание сети основного назначения, следует запустить генератор, а затем произвести переключение рубильника в рабочее положение.

Когда основное электроснабжение восстановлено, рубильник переключается в нерабочее положение.

При необходимости в бесперебойном электроснабжении кроме генераторной установки следует предусмотреть монтаж источника бесперебойного питания с наличием аккумуляторов, которые имеют резервный запас времени от 120 до 600 с. Данное устройство отличается высокой стоимостью, равной стоимости генераторной установки.

Самая простая схема рубильника предполагает наличие однофазного ввода генератора определенной мощности. В таком случае следует установить рубильник с наличием двух полюсов и автомат на вводной части сети.

При расположении дизельного или бензинового генератора внутри помещения предусмотрите вытяжное устройство.

Если генератор не справляется с электроснабжением всей площади помещения, понадобится установка более сложной схемы рубильника. Вся электросеть разделяется на две части. Первая включает потребителей обязательного питания, например, компьютер, холодильник, свет. Вторая содержит необязательное дополнительное питание.

Использование перекидного рубильника является небезопасным, поэтому следует обязательно позаботиться о наличии переключателей, которые имеют свою схему подключения.

Переключатель состоит из трех положений:

  • основная сеть,
  • отключение электроснабжения,
  • генератор.

Правила подключения перекидного рубильника — Инженерные технологии Коломна

В некоторых городах, а также в дачных районах существует проблема с нестабильной подачей электроэнергии. Для решения этой проблемы можно использовать генератор. Вырабатываемая электроэнергия по сети передается в отдельные потребители. Для того, чтобы переключить питающую сеть на генераторную, необходимо в распределительном щите установить перекидной рубильник по определенной схеме. Его отличительная черта заключается в особой системе блокираторов. Эти приборы бывают разных технических характеристик, типов, параметров и моделей. Такое устройство обычно подключают в жилых помещениях, а сама схема монтажа напрямую зависит от типа электросети. В этой статье мы расскажем, как подключить перекидной рубильник к сети и какие нюансы нужно учитывать при его установке.

Схема подключения

Перекидные рубильники бывают разных типов: однополюсные, двухполюсные, трехполюсные и четырехполюсные. Первые два варианта исполнения применяются в однофазной сети, остальные два — в трехфазной.

Данные устройства подключаются к генератору исходя из типа электросети, в которую будет подключаться рубильник. Для однофазной сети используется двухполюсный аппарат, который осуществляет переключение одновременно нуля и фазы электропроводки, исключая объединение выходного напряжения генератора и напряжения, которое подается от электросети. Однополюсный перекидной рубильник может использоваться только для переключения питания между двумя фазами одной электрической сети, где нулевой проводник общий и нет необходимости его коммутировать коммутационными аппаратами.

Если генератор и питающая дом сеть трехфазная, то в данном случае используется четырехполюсный рубильник, осуществляющий переключение трех фаз и нуля между основной сетью и резервной сетью от генератора. Трехполюсные коммутационные аппараты используются в цепях, питающих трехфазную нагрузку без нулевого провода. Также трехполюсный аппарат может использоваться в однофазной сети – в данном случае будет задействовано только два полюса на входе и выходе коммутационного аппарата.

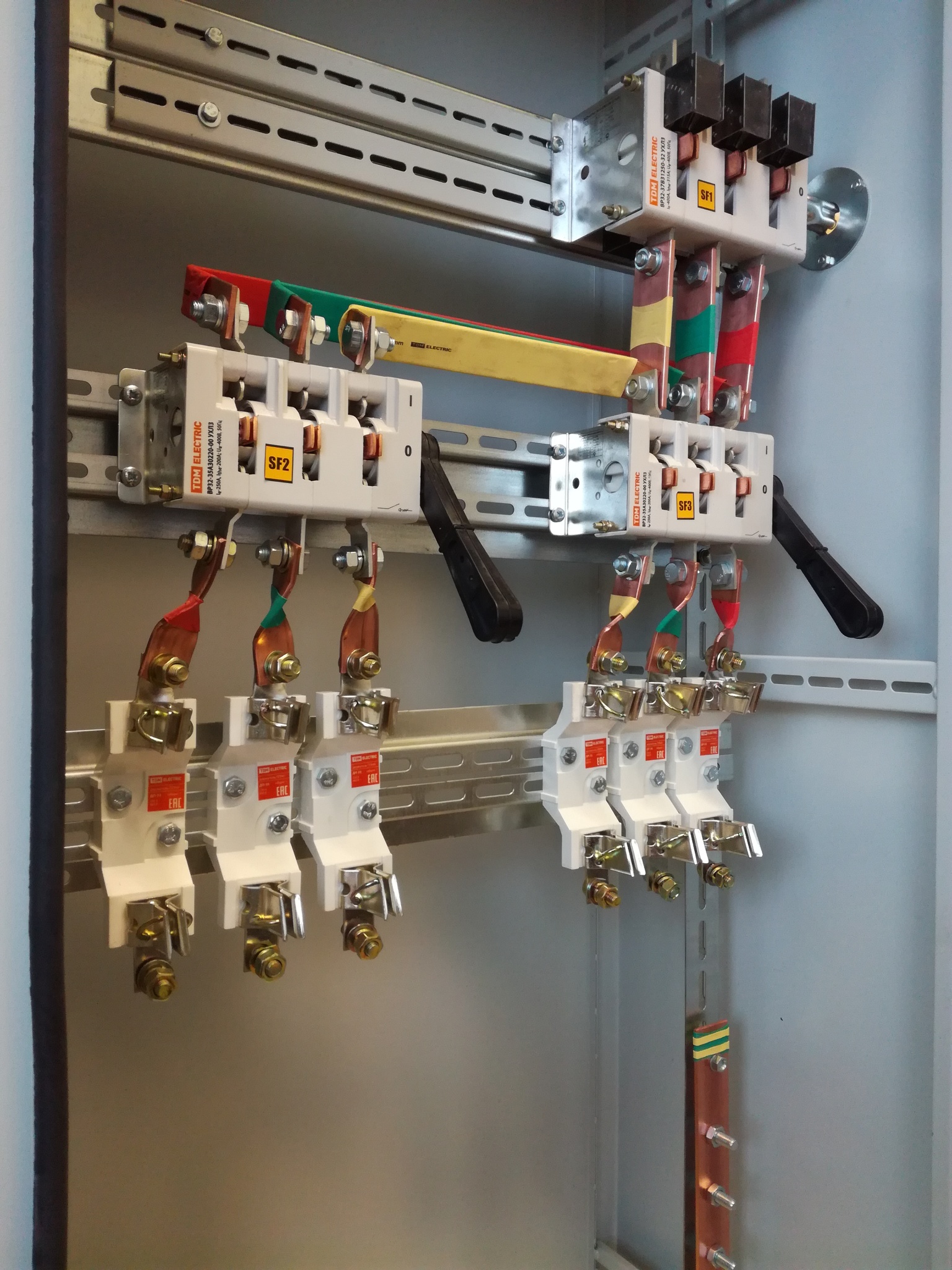

Установка перекидных рубильников осуществляется в распределительные щиты, тип которых зависит от конструктивного исполнения рубильника. Существуют устройства модульного типа, которые устанавливаются на стандартную DIN-рейку. В помещениях могут использоваться пластиковые щитки (боксы) либо металлические корпуса щитов, рассчитанные на требуемое количество модульных мест.

Вне помещений используются металлические щитки, имеющие достаточную для установки на улице степень защиты корпуса. Перекидные рубильники обычного исполнения монтируются в щитках, комплектуемых монтажной панелью.

На монтажной панели такого щитка может быть также монтирована стандартная DIN-рейка для установки необходимых модульных защитных аппаратов.

К одному входу перекидного рубильника подключается кабель, идущий от щита учета – это основная сеть. Ко второму входу подключается резервная сеть – кабель от генератора. Если рубильник имеет один выход, то кабель от распределительного щитка подключается к нему. Модульные варианты исполнения, как правило, имеют два входа и два выхода, поэтому два выхода соединяются между собой параллельно перемычками и подключаются к распределительному щитку. Ниже приведена схема однофазного подключения трехполюсного перекидного рубильника к генератору и электрической сети:

Для того, чтобы подключить перекидной рубильник от двух трехфазных источников питания, нужно воспользоваться следующей схемой:
При подключении необходимо соблюдать полярность, чтобы при переключении рубильника на выходе к домашнему щитку фаза и ноль не менялись местами. Ввод от электросети защищен автоматическим выключателем, который, как правило, устанавливается в щите учета, а ввод от генератора должен быть защищен автоматическим выключателем, который устанавливается в щиток вместе с перекидным рубильником.

Для промышленных предприятий устройства монтируются, только если входная мощность небольшая. А так в основном устанавливаются распределительные щиты – в них на каждый ввод устанавливается автоматический выключатель. В зависимости от схемы может быть реализована работа АВР либо ручное включение резерва соответствующим автоматом. Если при этом применяются перекидные рубильники, то, как правило, только для управления без нагрузки – нагрузка снимается автоматическими выключателями.

При наличии дугогасящего устройства в конструкции аппарата переключение нагрузки может перекидным рубильником, но в любом случае каждая из питающих линий должна быть дополнительно защищена автоматом либо предохранителями, так как перекидной рубильник не осуществляет защиты от аварийных режимов работы электрической сети (перегрузки и КЗ).

Рекомендации по установке

Для безопасного и правильного использования устройства необходимо учитывать следующие рекомендации:

  • осуществлять установку устройства необходимо в закрытом помещении;
  • аппарат должен быть защищен от попадания влаги, а также от плохих климатических условий;
  • необходимая температура среды эксплуатации прибора колеблется от -40 до +55 градусов;
  • в случае обгорания верхней части контактного ножа, необходимо зачистить его с помощью напильника;
  • необходимо, чтобы прибор был надежно и прочно установлен.

Если установка перекидного рубильника осуществляется вне помещения, то нужно обеспечить защиту от воздействия окружающей среды. Также необходимо обеспечить работу устройства в пределах допустимого диапазона температур – то есть если вне помещений, то нужно обеспечить обогрев шкафа, где установлен данный рубильник. Установку, обслуживание и ремонт аппарата должен осуществлять только специалист, и только при полном обесточивании электросети.

Напоследок рекомендуем просмотреть видео, на котором более подробно рассказывается, как подключить перекидной рубильник к сети:

Будет полезно прочитать:

Источник

Монтаж рубильников, предохранителей, переключателей и пускателей

Страница 21 из 45

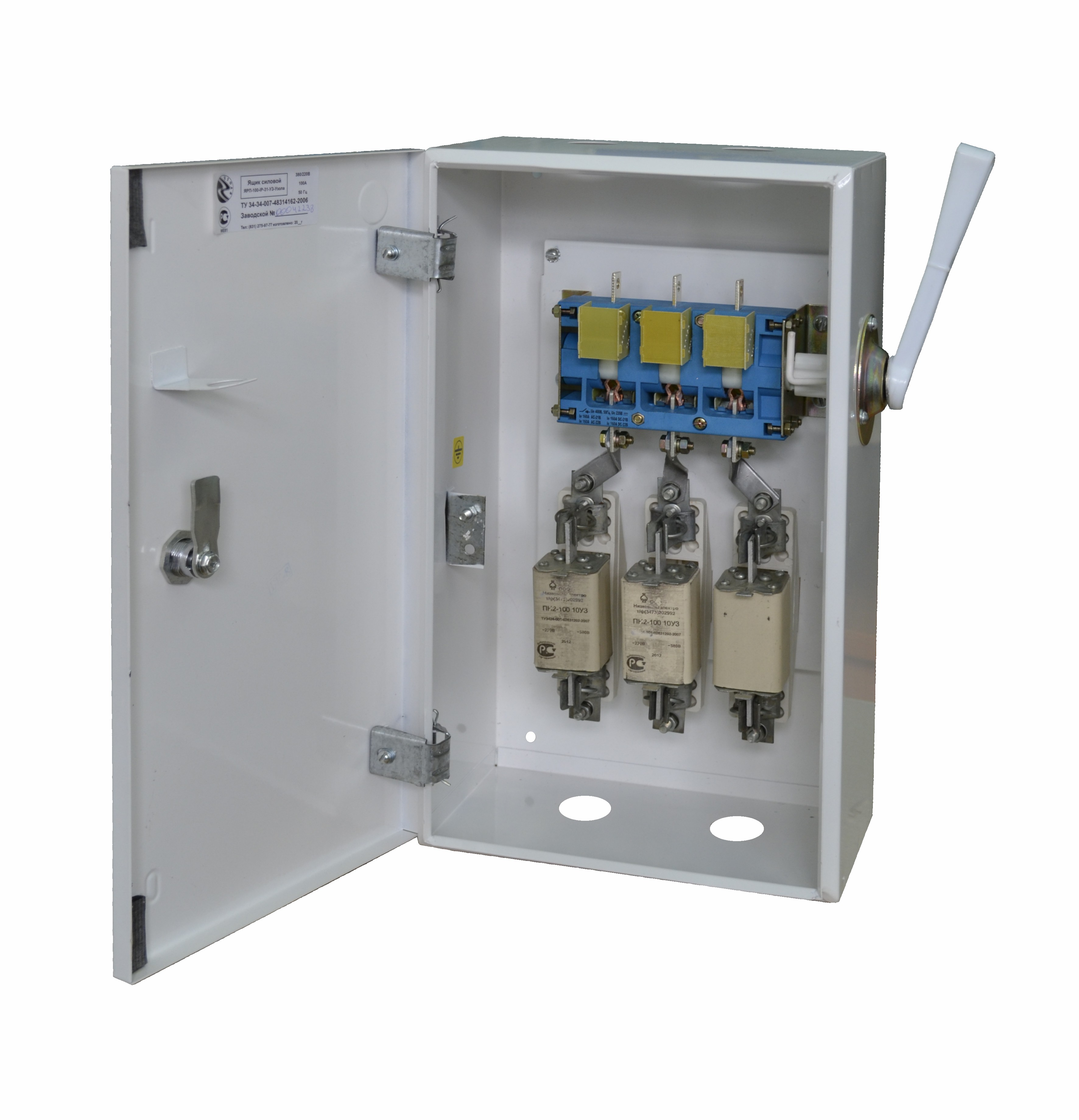

МОНТАЖ РУБИЛЬНИКОВ

Плиты с установленными на них рубильниками крепят аналогично выключателям.
Рубильники на плитах монтируют с учетом определенных требований.
Степень соприкосновения контактного ножа со стойкой проверяют щупом 0,05 мм, и в случае прохода щупа более чем на 1\3 контактной поверхности необходимо восстановить контакт.
Ножи при включении должны касаться контактных стоек с обеих сторон по всей линии при достаточном контактном давлении, которое определяют по отпружиниванию контактных губок стойки.
Гайки и винты затягивают без рывков до отказа с усилием не более 15 кг.
Все трущиеся части периодически покрывают смазкой ЦИАТИМ-201 или аналогичной несохнущей смазкой (цилиндровым, касторовым маслом, вазелином).

МОНТАЖ ПРЕДОХРАНИТЕЛЕЙ

При закреплении закрытых патронов без наполнителя в контактных стойках необходимо соблюдать определенные условия.
Патроны устанавливают в вертикальном положении; они не должны выпадать из контактных стоек при приложении к ним усилия, равного 7-кратному весу патрона при номинальном токе предохранителя до 60 а включительно. и 5-кратному весу при номинальном токе выше 60 а.

МОНТАЖ УНИВЕРСАЛЬНЫХ ПЕРЕКЛЮЧАТЕЛЕЙ

При монтаже универсальных переключателей проверяют: соответствие фактической последовательности замыкающих и размыкающих контактов диаграмме ключа управления; четкость фиксации рукоятки в различных положениях и отсутствие затирания при вращении центрального валика; отсутствие произвольного (без приложения усилий) переключения рукоятки из одного положения в другое; наличие смазки на пружине и трущихся частях фиксатора; надежность крепления проводов к зажимам и правильность выполнения ввода проводов через сальник, обеспечивающий водозащищенность кожуха.
Величина раствора контакта должна быть не менее 5 мм, величина провала подвижного контакта — не менее 0,7 мм, величина нажатия подвижных контактов — не менее 100 г. Достаточность нажатия контактов проверяют тонкой бумагой, подкладывая ее под контакты; бумага должна плотно зажиматься контактами. В случае слабого нажатия подвижный
контакт следует снять и подогнуть; пружины контактных пальцев и фиксирующего устройства должны быть целыми и находиться в напряженном состоянии.
Распорные винты ключей управления следует закреплять равномерно без чрезмерных усилий.

МОНТАЖ ПУСКАТЕЛЕЙ

Магнитные пускатели монтируют вертикально; отклонение от вертикали не должно превышать 5°.
Смазка контактов пускателя не допускается. Поверхность контактов при образовании наплывов следует опиливать бархатным напильником. Величины растворов, провалов и нажатий главных контактов и блок-контактов должны быть в пределах норм, указанных в заводских инструкциях. Малое нажатие контактов приводит к их перегреву, большое — препятствует включению пускателя.
Сильное гудение магнитной системы вызывается неисправностями: плохой затяжкой винтов, крепящих сердечник, повреждением короткозамкнутого витка, чрезмерным нажатием контактов, неплотным прилеганием якоря к сердечнику вследствие загрязнения поверхностей прилегания или наличия на них остатков смазки.
Работу блокировки реверсивных пускателей проверяют до пуска вхолостую.
Нагревательные элементы для пускателей, устанавливаемых на открытых щитах, определяют по таблицам для пускателей открытого исполнения, а для пускателей, устанавливаемых в шкафах, — по таблицам для пускателей защищенного исполнения.

МОНТАЖ ПРИБОРОВ ИЗМЕРЕНИЯ И РЕЛЕ

К моменту установки приборов и реле на панелях должны быть закончены все слесарные работы (высверливание и вырубка новых отверстий, исправление несоответствующей заготовки и т. п.).
Приборы измерения большей частью выпускают для утопленной установки. В этом случае прибор устанавливают в подготовленное окно в панели и закрепляют на нем хомут, а затем окончательно крепят распорными винтами. Реле на плоскости панели крепят винтами, не допуская перекоса корпуса.
При установке реле для переднего присоединения проводов сначала на них устанавливают контактные ламели, а затем реле крепят на панель. При монтаже реле для заднего присоединения проводов на металлических панелях на контактные шпильки необходимо надеть изоляционные трубки из поливинилхлорида.

Установка — рубильник — Большая Энциклопедия Нефти и Газа, статья, страница 2

Установка — рубильник

Cтраница 2

Такая конструкция и способ установки рубильника позволяют отключать токи вполне безопасно для обслуживающего персонала.  [16]

На стороне низкого напряжения в цепи трансформаторов мощностью до 320 ква включительно предусмотрена установка рубильников, трансформаторов тока и предохранителей.  [17]

Малая механическая прочность рубильников на небольшие силы тока и необходимость по условиям электробезопасности установки рубильников или за щитами, с вынесением на фасад щита только привода, или в защитном кожухе без прорезей — ограничивают применение рубильников в осветительных установках. В групповой сети они не применяются вообще, в питающей сети они довольно часто устанавливаются в аппаратах типа ящиков и реже-на магистральных щитках. Рубильники встречаются также на подстанционных щитах, но и здесь они в последнее время заменяются автоматами.  [18]

Так как их вторичные цепи не могут получать питания от других трансформаторов напряжения, установка рубильников в них не предусматривается.  [20]

Для безопасной эксплуатации электрических лебедок необходимо: 1) допускать к работе рабочих, прошедших проверку знаний по эксплуатации лебедок, обученных практической работе на них и имеющих соответствующие удостоверения о прохождении обучения правилам техники безопасности; 2) обеспечить защитными кожухами с запорными устройствами установки рубильников, магнитных пускателей и предохранителей; 3) заземлить корпуса электрической лебедки и электродвигателя, а также металлического кожуха рубильника; 4) разрешать смазку и чистку электролебедки только после ее остановки и принятия необходимых мер безопасности против случайного включения под напряжение.  [21]

Всякое отключение цепи под напряжением связано с образованием искры. Поэтому установка рубильников не допускается в помещениях с большим содержанием горючей пыли или газов из соображений пожарной безопасности. В таких случаях применяются масляные пускатели, рабочие контакты которых помещены в металлическом баке, заполненном маслом. Благодаря этому устраняется опасность воспламенения или взрыва от электрической искры. Включение и выключение пускателя производится поворотом рукоятки.  [23]

Аппараты Р16 поставляются с продолговатой рукояткой. При установке рубильников на панели толщиной 30 мм необходимо под установочные винты зенковать панель на глубину 5 мм.  [24]

Аппараты Р21, Р22 поставляются с круглой рукояткой. При установке рубильников на панели толщиной 30 мм необходимо под установочные винты зенковать панель на глубину 5 мм.  [25]

Аппараты Р31, Р32 поставляются с круглой рукояткой. При установке рубильников на панели толщиной 30 мм необходимо под установочные винты зенковать панель на глубину 5 мм.  [26]

У рубильников с рычажными приводами ножи, смонтированные на изоляционной плите, располагаются внутри панели распределительного щита, а привод рубильника — на передней стороне панели щита. Такая конструкция и способ установки рубильника позволяют отключать токи безопасно для обслуживающего персонала.  [27]

Пробочные и пластинчатые предохранители не допускаются. При установке во вторичной цепи трансформатора напряжения автомата, в котором видимый разрыв обеспечивается снятием крышки, установка рубильника не требуется.  [28]

Контактные стойки каждой фазы рубильников н предохранителей устанавливаются строго по одной вертикальной оси, при этом контактные поверхности ножей, колпачков и губок должны быть параллельны этой оси. Вертикальные оси отдельных фаз должны быть также параллельны. Запрещается установка рубильников губками вниз и присоединение подходящих со стороны питания проводов снизу. Защитные кожухи рубильников выполняются полностью закрытыми, без щелей для прохода рукояток. Не допускается применение рубильников с рукоятками, прикрепленными непосредственно к ножу, а не к траверсе.  [29]

Контактные стойки каждой фазы рубильников и предохранителей устанавливаются строго в одной вертикальной плоскости; контактные поверхности ножей, колпачков и губок должны быть параллельны этой плоскости. Вертикальные плоскости отдельных фаз также должны быть параллельны. Запрещается установка рубильников верхними контактными стойками вниз и присоединение подходящих со стороны питания проводов снизу.  [30]

Страницы:      1    2    3

Как установить новый автоматический выключатель

Замена старого или неисправного выключателя — простой способ решить проблемы с электричеством в вашем доме. Вот краткое руководство, которое поможет вам определить неисправный выключатель и установить новый.

Что такое автоматические выключатели?

Автоматические выключатели — это устройства, предназначенные для регулирования электрического тока в вашем доме. Выключатели прерывают подачу электричества в случае перегрузки по току и исключают риск возгорания, сгорания проводки и выхода из строя бытовой техники.Автоматические выключатели размещены в коробке выключателя. Большинство автоматов находится в подвалах, подсобных помещениях и прачечных. Позвоните профессионалу, чтобы он помог вам найти свой выключатель, если вы не знаете, где он находится.

Типы автоматических выключателей

Автоматические выключатели бывают стандартными, с прерывателями замыкания на землю (GFCI) и дугогасительными устройствами (AFCI). Взгляните на каждый тип выключателя:

  • Стандартные автоматические выключатели: Стандартные выключатели контролируют поток электричества к розеткам и приборам вашего дома и отключают электричество в случае перегрузки или короткого замыкания. Большинство стандартных выключателей защищают один провод под напряжением и подают в цепь 120 вольт. Стандартные автоматические выключатели также имеют двухполюсные модели, которые защищают два провода под напряжением и могут выдерживать напряжение до 240 вольт.
  • Прерыватель цепи замыкания на землю (GFCI): Прерыватель цепи GFCI отключает питание в случае перегрузки, короткого замыкания или замыкания на землю. Короткое замыкание между фазой и землей происходит, когда электричество образует нежелательный путь между током и заземленным объектом. Прерыватели GFCI требуются во влажных помещениях вашего дома, таких как ванные комнаты, кухни, подвалы и гаражи.Также рекомендуется установить выключатели GFCI в магазинах и на открытых площадках.
  • Прерыватели цепи дугового замыкания (AFCI): Прерыватели цепи AFCI обнаруживают широкий спектр нежелательных электрических дуг и помогают предотвращать пожары. Дуги могут возникнуть из-за неисправной или изношенной проводки. Обычные выключатели предназначены для обнаружения постоянного тепла или тока, а не для быстрых скачков напряжения или дуги. Выключатель AFCI отключится в случае немедленного скачка напряжения.

Выключатели также бывают одно- и двухполюсными.Однополюсные выключатели распространены в большинстве домов и подают в цепь 120 вольт. Двухполюсные модели занимают два слота в панели выключателя и подают в цепь напряжение 120 или 240 вольт. Для более крупных приборов, таких как сушилки и водонагреватели, требуются двухполюсные выключатели.

Выключатели срабатывания

В большинстве случаев сработавшие выключатели не требуют замены. Вы можете исправить перевернутый выключатель, просто вернув переключатель в положение включения. Обязательно выключите выключатели света и отключите основные электроприборы в пострадавшей комнате, прежде чем щелкнуть выключателем.Продолжение перегрузки цепи приведет к постоянным отключениям электроэнергии.

Выявление неисправных выключателей

Постоянные перебои в подаче электроэнергии, перегрузки, связанные с конкретным устройством, заедание переключателей в выключенном положении и сгоревшие выключатели — частые признаки сомнительных выключателей. Обязательно немедленно замените неисправные прерыватели. Игнорирование сломанного выключателя поставит под угрозу безопасность и эффективность вашего дома. Обгоревшие и горячие на ощупь выключатели особенно опасны.Если вы заметили термические выключатели, обратитесь к профессионалу. Иногда это может быть признаком более серьезных электрических неисправностей.

Вы также можете использовать мультиметр для проверки состояния ваших выключателей. Начните с отключения и выключения всех приборов, подключенных к неисправному выключателю. Затем снимите крышку коробки выключателя и убедитесь, что выключатель включен. Поднесите красный провод питания мультиметра к винту, соединенному с выключателем черным проводом. Поместите черный провод питания в коробку заземленного выключателя.Если на вашем мультиметре нет показаний, значит, ваш выключатель неисправен и его необходимо заменить. Если есть показание, оно должно соответствовать напряжению вашего выключателя (120 или 240). Более низкое напряжение обычно является признаком неисправности проводки. Нанять профессионального электрика для диагностики проблемы.

Установка нового выключателя

После того, как вы определили неисправный прерыватель, самое время установить замену. Вот пошаговое руководство:

  1. Отключение питания. Выключайте автоматические выключатели ответвления по одному.Затем отключите питание вашего блока выключателя, перевернув сеть. Ваша сеть электропитания должна быть большим переключателем над или под панелью выключателя. Если вы не знаете, где найти свою электросеть, позвоните специалисту.
  2. Снимите крышку панели. Отвинтите крышку панели, чтобы получить доступ к выключателям.
  3. Ослабьте клеммные винты. Вращайте винты, пока клемма и провода не ослабнут. Вытащите провода из клемм выключателя.
  4. Снимите прерыватель. Нажмите ручку выключателя по направлению к внешней стороне панели выключателя, пока она не освободится.
  5. Установите новый выключатель. Совместите ваш новый выключатель с зажимами на боковой стороне шины. Плотно нажмите на прерыватель, пока он не встанет на место. Подсоедините провода к клеммным винтам и закройте крышку панели.
  6. Включение. Включите автоматические выключатели ответвления и вашу сеть.

Когда звонить профессионалу

Установка нового выключателя — это простая работа своими руками.Но определенные обстоятельства могут представлять реальную опасность для вас и вашего дома. Всегда обращайтесь к специалисту, если вы не уверены в замене выключателя или замечаете опасные признаки, такие как влажность, ожоги или коррозия, вокруг блока выключателя.

Установка автоматических выключателей | RELECTRIC

Основная причина установки нового автоматического выключателя в существующий дом должен снять часть нагрузки с другой цепи выключатель. Если есть один автоматический выключатель, подключенный к слишком много электрических устройств, тогда может быть целесообразно установить еще один автоматический выключатель и разделите нагрузку.

Первым шагом к установке автоматического выключателя является отключение мощность на главной панели. Чрезвычайно важно сделать убедитесь, что панели или субпанели выключателя не имеют провода под напряжением. Домовладельцы, не знакомые с электричеством не следует пытаться работать с электропроводкой. Когда отключили питание, открутите панель прерывателя. Большой черный провода, которые питают главный выключатель, по-прежнему будут под напряжением, поэтому вам понадобится проверить подводящие провода с помощью электрического тестера. убедитесь, что в проводах, которые вы будете быть трогательным.Это поможет вам убедиться, что начать безопасно. монтаж.

Второй шаг — установка нового кабельного зажима. Чтобы сделать для этого вам нужно будет найти заглушку вокруг панели и используйте отвертку, чтобы забить одну из заглушек, чтобы вы можно вкрутить кабельный зажим. Затем протяните новый провод к монтажной панели и отрезать провод от гнезда к цепи зажим.

Третий шаг — подключить заземляющий провод к земле. бар.Заземляющий провод — это провод без изоляции. В затяжку следует производить осторожно, чтобы не допустить от взлома.

Четвертый шаг — вставить нейтральный провод в нейтраль. шины.Отрежьте изоляцию на конце провода и сдвиньте оголенный провод к нейтральной шине, осторожно затягивая его.

Пятый шаг — установка самого автоматического выключателя. Для этого ослабьте винт в нижней части выключателя и последнюю проволоку поместите под винт; этот провод будет черным.Когда черный провод будет на месте, затяните винт и удерживайте провод на месте. Используйте три зубца на задней стороне автоматический выключатель, чтобы удерживать его на месте. Выровняйте прерыватель в пространство и вставьте штыри внутрь. Убедитесь, что выключатель закреплен.

Последний шаг — убрать выбивки с крышки панели. и поместите его на монтажную панель, чтобы закрепить и защитить все автоматические выключатели.

Установка автоматического выключателя обычно выполняется профессионалом. специализируется на электрических процедурах. Если вам нужно приобрести автоматический выключатель, Нужна ссылка вы можете найти все их виды в Интернете по адресу https://www.relectric.com.

Установка автоматических выключателей — Relectric

перейти к содержанию

Первый в Америке призыв к коммерческим / промышленным автоматическим выключателям и другим электрическим деталям.

Обновление электрической панели: следует ли заменять всю коробку?

Если вы живете в старом доме или вам просто нужно обновить электрическую панель, есть некоторые вещи, которые вы, возможно, захотите учесть, прежде чем приступить к реализации проекта. Вот некоторые вещи, о которых стоит подумать.

  • Обновление панели обычно требует замены всей коробки выключателя и установки новых автоматических выключателей.Вы можете повторно использовать некоторые из старых выключателей, если не увеличиваете мощность усилителя.
  • Возможно, вам даже придется модернизировать провода, идущие в ваш дом от энергетической компании. Это обновление может производиться или не осуществляться за ваш счет в зависимости от энергетической компании и ее политики.
  • Чтобы увеличить мощность усилителя, вам понадобится новая проводка на некоторых участках. Замена только коробки панели не поможет.
  • Вам нужно будет проконсультироваться с электриком или представителем коммунальной компании, чтобы определить ваши требования к нагрузке.

Изучите и рассмотрите все возможности, в том числе вышеперечисленные, при обновлении электрических панелей. Замена и установка автоматических выключателей и новой проводки может быть дорогостоящей. Было бы разумно провести важные обновления вместе, чтобы они стоили вашего времени и денег.

Вы можете изучить электрические устройства, оборудование, например автоматические выключатели, и другие детали в любом хозяйственном магазине. Учтите, что устаревшие модели найти сложнее.

Основные этапы установки автоматического выключателя

Основная причина установки нового автоматического выключателя в существующем доме — снять часть нагрузки с другого автоматического выключателя.Если один автоматический выключатель подключается к слишком большому количеству электрических устройств, лучше всего просто установить другой автоматический выключатель, чтобы разделить нагрузку.

Вот пошаговая инструкция по установке автоматического выключателя:
  1. Отключите питание на главной панели
    • Чрезвычайно важно убедиться, что панели или вспомогательные панели выключателя не имеют проводов под напряжением.
    • Откройте панель выключателя при отключении питания
    • Большие черные провода, питающие главный выключатель, все еще находятся под напряжением.Поэтому вам необходимо проверить входящие провода с помощью электрического тестера, чтобы убедиться в отсутствии электрического тока в проводах, к которым вы будете прикасаться.
    • Это поможет вам убедиться, что начать установку безопасно.
  2. Установите новый кабельный зажим
    • Найдите заглушку вокруг панели и с помощью отвертки забейте одну из заглушек, чтобы можно было вкрутить кабельный зажим в
    • Затем протяните новый провод к монтажной панели и отрежьте провод от гнезда к зажиму цепи
  3. Подключите провод заземления к шине заземления
    • Заземляющий провод — провод без изоляции.Затяжку следует производить осторожно, чтобы не допустить обрыва проволоки.
  4. Подключите нейтральный провод к нейтральной шине
    • Обрежьте изоляцию на конце провода и вставьте оголенный провод в нейтральную шину, осторожно затягивая его
  5. Установить фактическое устройство автоматического выключателя
    • Ослабьте винт в нижней части прерывателя и поместите последний провод под винт — этот провод будет черным
    • Когда черный провод будет на месте, затяните винт и удерживайте провод на месте.Используйте три штыря на задней стороне автоматического выключателя, чтобы удерживать его в положении
    • .
    • Совместите прерыватель в пространстве и вставьте штыри внутрь. Убедитесь, что прерыватель закреплен.
  6. Удалить заглушки с крышки панели. Поместите его над монтажной панелью, чтобы закрепить и защитить все автоматические выключатели.

* Домовладельцы, не имеющие опыта работы с электричеством, не должны пытаться работать с электропроводкой. Обычно автоматические выключатели устанавливают профессионалы, специализирующиеся на электрических процедурах.

Установка автоматического выключателя: Электромонтажные и электрические нормы

Новые электрические провода или автоматические выключатели и другое электрическое оборудование в доме должны соответствовать Национальному электротехническому кодексу (NEC). Этот электрический кодекс представляет собой общенациональный набор требований. Электромонтажные работы должны соответствовать нормам, чтобы пройти техосмотр. Большинство электромонтажных работ, таких как модернизация панели автоматического выключателя или прокладка нового электрического провода в доме, требует разрешения и городской инспекции.Если вы попытаетесь внести серьезные изменения в электрическую систему в своем доме и не получите разрешения, вы можете подвергнуться штрафам и другим последствиям.

Целью кодекса NEC является защита потребителей и домовладельцев от недобросовестных подрядчиков и ошибок подключения, которые могут привести к риску пожара, поражению электрическим током или несчастным случаям со смертельным исходом. Электрический кодекс периодически обновляется, и для соответствия новым техническим требованиям требуются любые новые работы.

Панель автоматического выключателя грубая

Во время нового строительства все электрические системы подвергаются грубому включению, но остаются отключенными до тех пор, пока не пройдут проверку и дом не будет достаточно далеко в процессе строительства, чтобы обрабатывать электричество.Панель автоматического выключателя является «грубой» до тех пор, пока она не будет подключена к электрической системе. Перед грубым подключением важно поговорить со своим электриком, чтобы он смог проложить провод правильного размера, чтобы обеспечить большой номинальный ток и установку надлежащего количества вольт на панели выключателя.

Электрическую емкость и напряжение необходимо обсудить заранее, чтобы электрик мог спланировать конструкцию проводов и приобрести необходимые источники питания. В стенах и интерьере дома заранее создается электрическая шероховатость, так что они могут образовываться вокруг проводов.Электрические провода или цепи подключаются к панели автоматического выключателя вместе с установкой переключателей, электрических розеток и т. Д. На заключительном этапе строительства.

Обновление панели автоматического выключателя: сколько это стоит? Модернизация панели

Circuit может стоить от 1500 до 2500 долларов в зависимости от стоимости рабочей силы в вашем регионе. Затраты на материалы довольно стандартные, независимо от того, где вы живете, но затраты на рабочую силу будут разными. Установка полностью новой коробки автоматического выключателя для замены коробки предохранителей требует обширных новых процедур подключения и установки автоматического выключателя.Если вы оплачиваете проект, то можете также сделать его стоящим своего времени и денег, установив автоматические выключатели для работы с большей мощностью.

Замена блока предохранителей на новые автоматические выключатели не является делом своими руками — это обязательно должен сделать электрик. Проект может занять у профессионала от 6 до 10 часов, в зависимости от сложности перепрограммирования и возможностей обновления. Во время оплаты расходы могут оказаться серьезными, но модернизированная электрическая система окупится.

Как следует проверить GFCI розетки?

Вы можете проверить свою розетку GFCI с помощью небольшого ночника и нескольких простых процедур. Чтобы обеспечить оптимальную защиту от этого электрического устройства, необходимо часто проводить испытания. Вот несколько способов проверить вашу розетку GFCI, которая действует как специализированный автоматический выключатель.

  • Подготовьте устройство к тестированию, сбросив его
  • Проверьте электрический ток, подключив светильник и включив его.Если свет работает, ток течет
  • Нажмите кнопку тестирования на GFCI, и индикатор должен погаснуть
  • Коснитесь кнопки сброса еще раз, и индикатор снова загорится

Как только вы узнаете, что GFCI работает, вы можете спокойно отдохнуть от возможной опасности. Если GFCI не проходит тест, вы можете обратиться за помощью к квалифицированному электрику.

Как проверить автоматический выключатель GFCI

Автоматический выключатель GFCI расположен в коробке выключателя, которая обычно находится в подвале или подсобном помещении дома.Тестирование прерывателя GFCI важно. Вот несколько шагов, которые необходимо выполнить при тестировании автоматического выключателя GFCI.

  • Найдите все эти типы выключателей на панели автоматических выключателей
  • Убедитесь, что тумблер выключателя включен. Затем нажмите кнопку тестирования на цепи. Это должно привести к немедленному срабатыванию тумблера
  • Теперь сбросьте и верните тумблер в положение включения, чтобы восстановить питание

Если проверка прошла успешно, автоматические выключатели GFCI исправны.Но если тест не прошел, вам следует рассмотреть возможность точного определения проблемы и определить, нужно ли вам устанавливать новые автоматические выключатели в панели автоматического выключателя.

Установка прерывателей цепи при замыкании на землю

GFCI — важные автоматические выключатели, которые необходимо иметь в вашем доме. Согласно нормам, они должны устанавливаться в определенных частях дома, таких как ванная и кухня, где вода может контактировать с электричеством. Эти специальные автоматические выключатели защищают от поражения электрическим током и других опасностей.Обязательно наличие надежных GFCI в вашем доме.

Есть три способа проверить надежность GFCI:

  1. Используйте только сертифицированные GFCI, которые были протестированы национально признанной компанией
  2. Нанять электрика для установки автоматических выключателей GCFI у вас дома
  3. Проверяйте свои GFCI после суровой погоды или раз в месяц, чтобы убедиться, что они работают правильно. В большинстве розеток GFCI (например, в ванной) есть «тестовые» кнопки

Автоматические выключатели GFCI необходимы.Эти устройства могут защитить членов семьи от поражения электрическим током. Часто проверяйте свои GFCI и постоянно поддерживайте их в рабочем состоянии. Если вы подозреваете неисправность или проблемы с GFCI в вашем доме, проконсультируйтесь с профессионалом, чтобы они могли немедленно устранить проблему.

Советы по обновлению монтажной панели

Установка автоматического выключателя в старом доме часто бывает необходима. Если в вашем доме вместо панели автоматического выключателя установлен блок предохранителей, вы можете обновить его.Переключение на автоматические выключатели вместо предохранителей не является обязательным, но иногда панель предохранителей не может выдержать амперную нагрузку бытовых приборов и высокое использование нового электрического оборудования.

Если вам нужно увеличить мощность вашей электрической системы, вы можете также установить автоматические выключатели в новую электрическую панель, пока вы меняете панель. Увеличение мощности усилителя требует добавления большего количества проводов, чтобы выдерживать большее количество электрического тока. Существенные изменения и улучшения должны выполняться сертифицированным электриком, знакомым с новыми процедурами электромонтажа и электротехническими правилами.

Каковы три типа GFCI?

Существует три типа прерывателей цепи при замыкании на землю. Первым наиболее распространенным типом является GFCI «типа розетки», который похож на настенную розетку. Второй тип — это автоматический выключатель GFCI, который часто заменяет обычные автоматические выключатели из-за защиты GFCI, которую он предлагает. Третий вид — это временный или «подключаемый» GFCI. Они подходят для строительных работ, а также для установки на открытом воздухе такого оборудования, как газонокосилки, триммеры и другие устройства.

Каждый тип GFCI полезен и обеспечивает защиту от поражения электрическим током. При установке автоматических выключателей в вашем доме вы должны учитывать автоматические выключатели GFCI для конкретных комнат и мест в доме, чтобы обеспечить безопасность вас и вашей семьи.

Сообщение навигации

Как установить автоматический выключатель AFCI

Детали проекта

Навык

5 из 5 Жесткий Только профессионалы

Расчетное время

15 минут

В этом видео Хит Истман объясняет, как на раннем этапе пандемии он установил новую розетку USB на своей кухне, но так и не успел установить защиту AFCI.Каждый раз при замене розетки соответствующий выключатель на панели должен быть заменен на выключатель AFCI. Хит демонстрирует, как это делается.

Этапы установки автоматического выключателя AFCI

1. Примечание. Прикасаться к электрической панели должен только лицензированный профессионал. Когда коробка открыта и выключатели открыты, существует риск тяжелых травм от удара током и даже смерти.
2. Отключите питание панели выключателя.
3. Снимите крышку панели.
4.Найдите прерыватель, который необходимо заменить, и переведите его в положение «выключено».
5. Возьмите прерыватель за центр и осторожно поверните его, пока он не выйдет из строя.
а. Через панель все еще может протекать живое напряжение, поэтому делать это нужно очень осторожно.
6. Чтобы установить новый выключатель AFCI, выполните те же действия в обратном порядке.
7. Подключите прерыватель, подключив горячий провод к винту, нейтральный провод — к шине, а нейтральный провод — к нейтральному винту.
8. Зацепите выключатель за стержень панели и защелкните его.
9. Установите на место крышку, закрепив ее двумя винтами.
10. Включите прерыватель, а затем восстановите подачу питания на электросчетчик.

Ресурсы

Любые работы, выполняемые с электрической панелью, должны выполняться только лицензированными профессионалами.

При замене автоматического выключателя схема должна быть совместима с производителем самой панели. В данном случае панель Хита производится Siemens, а установленный им автоматический выключатель AFCI также производится Siemens.

Материал

Инструмент

Сколько стоит установка автоматического выключателя?

Стандартная стоимость замены коробки выключателя

В старых домах электрическая система может не иметь достаточно высокого номинала для питания все большего числа приборов и устройств, типичных для современной жизни. Если подача электроэнергии часто отключается из-за перегрузки, может потребоваться замена коробки выключателя на модель с большей мощностью.

Замена коробки автоматического выключателя стоит в среднем 1 475 долларов США , в среднем от 1287 долларов США до 1 707 долларов США .Общая стоимость зависит от количества цепей в системе, общей силы тока и конструкции домашней электроустановки.

Коробки выключателей с меньшим током на 60 ампер или ниже могут стоить около 500 долларов на нижнем конце, в то время как коробка на 200 или 400 ампер большой емкости может стоить 4000 долларов или даже выше.

Стоимость установки выключателя »

Общая стоимость установки выключателя с одним выключателем составляет около $ 229 , при этом цена увеличивается за каждый установленный дополнительный выключатель.

Новый автоматический выключатель можно купить всего за 5 долларов, при высоких ценах, достигающих 40 долларов . Главный выключатель для всей электрической системы обычно стоит от 40 до 100 долларов .

Однако, как и при большинстве электромонтажных работ, самая дорогая часть установки выключателя — это труд. Квалифицированному электрику требуется в среднем от одного до трех часов, а стандартная почасовая ставка составляет от 40 до 99 долларов.Обычно это составляет от 80 до 297 долларов за рабочую силу, в зависимости от сложности работы.

Средняя стоимость замены или модернизации электрической панели

Стоимость замены электрической панели в основном зависит от требуемой силы тока. Для панели мощностью от 60 до 100 ампер средняя стоимость составляет от 850 до 1100 долларов , с повышением до от 1200 до 1600 долларов , если также потребуется новая сервисная панель.

Более высокие значения силы тока стоят дороже, при обновлении до 200 ампер стоимостью от 1300 до 2500 долларов США .В верхней части отечественных панелей апгрейд на 400 А может стоить от 2000 до 4000 долларов.

Стоимость установки нового электрощита

Установка полностью новой электрической панели стоит примерно столько же, сколько и модернизация существующей, в диапазоне от $ 1,200 для новой панели на 100 А до максимальной $ 4 000 для модели на 400 А.

Установка блока предохранителей и автоматического выключателя

Блок предохранителей старого образца стоит примерно столько же, сколько и автоматический выключатель, но детали могут быть дорогими и их трудно найти.Когда блок предохранителей нуждается в замене, большинство людей сегодня предпочитают устанавливать вместо него блок автоматического выключателя, благодаря его большему удобству и повышенной безопасности.

Коробки предохранителей

не предназначены для работы с большими токами, которые обычно встречаются в современном доме, и будут чаще отключать электроэнергию. Замена предохранителей также требует времени и усилий по сравнению с простым переключателем сброса автоматического выключателя.

Наконец, сегодняшние выключатели AFCI и GFCI предлагают гораздо лучшую защиту, чем простой предохранитель, значительно снижая риск возгорания и поражения электрическим током.

Стоимость установки новой дополнительной панели или блока выключателя

Вспомогательная панель — это уменьшенная версия блока выключателя с меньшим количеством цепей и переключателей и меньшей общей силой тока. Субпанели — хороший выбор для защиты определенных частей более крупной электрической системы, например, в подвале, гараже или пристройке дома.

Из-за их меньшего размера и более низкой номинальной мощности, субпанели дешевле покупать: стоит от 500 до 1000 долларов в среднем за панель на 50 ампер.Однако трудозатраты на установку будут примерно такими же, как и на главную панель.

Стандартная стоимость перемещения электрического щита

Для простой работы перемещение электрической панели на несколько футов будет стоить от 800 долларов США до 2 500 долларов США . Этот показатель основан на простом расширении соединений до нового места. Стоимость вырастет, если потребуется капитальный ремонт электропроводки или замена деталей для приведения их в соответствие с современными стандартами и правилами безопасности.

Внутренние и внешние электрические коробки

Нет никакой реальной разницы в стоимости установки блока электрического выключателя внутри или снаружи вашего дома, причем оба они стоят от 800 долларов США до 4000 долларов США в зависимости от силы тока и количества цепей.

Большинство современных боксов устанавливаются снаружи здания, в месте подачи электроэнергии, для облегчения доступа в чрезвычайной ситуации. Многие люди предпочитают переключаться на вызывную панель в рамках модернизации или перенастройки более старой внутренней коробки. Средняя стоимость перемещения внутренней панели за пределы варьируется от 1500 долларов США до 2500 долларов США , в зависимости от количества необходимой дополнительной проводки.

Типовая стоимость замены ящика электросчетчика

Типичная коробка электросчетчика стоит от 200 до 500 долларов за замену, и это часто делается одновременно с заменой электрического щита.Современные счетчики предлагают точные записи об использовании электроэнергии в доме, и эту информацию обычно можно использовать для сокращения счетов за электроэнергию, что в конечном итоге сэкономит деньги.

Стоимость электромонтера в час

Всего насчитывается трех уровней опыта и знаний электриков. Новички начинают с уровня ученика со средней почасовой ставкой от $ 40 до $ 50 . Ученики-электрики должны работать под непосредственным руководством подмастерьев и, в конечном итоге, под руководством мастера-электрика.

Электрики с большим опытом достигают уровня подмастерья и могут работать более независимо, с типичной почасовой ставкой от $ 50 до $ 70 . Электромонтажники-подмастерья могут без непосредственного надзора произвести монтаж электропроводки, розеток , и арматуры.

Полностью квалифицированный и лицензированный электрик известен как старший электрик и может выполнить все работы по дому по стандартной ставке от $ 100 до $ 120 . Мастер-электрик обычно взимает плату за вызов в размере 125 долларов по сравнению с 75 долларов для ученика или подмастерья.

Стоимость отбойных молотков разных типов

Обычный выключатель может стоить всего 5 долларов по розничной цене, но есть два более продвинутых типа выключателя, которые стоят от 20 до 100 каждый. Эти выключатели известны как выключатели AFCI и GFCI и обеспечивают повышенную защиту от электрического пожара или поражения электрическим током. Доступны как индивидуальные выключатели, так и двухфункциональные модели, сочетающие в себе оба вида защиты.

Автоматические выключатели AFCI

AFCI означает прерыватель цепи дугового замыкания.Этот тип автоматического выключателя обнаруживает тепло электрической дуги или искры и отключает питание, чтобы снизить риск возгорания. Возникновение дуги может возникнуть при физическом повреждении электрической цепи, например, из-за жевания грызунами или неисправного прибора.

Прерыватель AFCI вставляется в тот же слот панели, что и обычный, и рекомендуется или требуется для использования на кухнях, в прачечных и комнатах, где могут спать люди.

Автоматические выключатели GFCI

Прерыватель цепи замыкания на землю (GFCI) обнаруживает, когда ток течет в неправильном направлении по цепи, и срабатывает до того, как может произойти поражение электрическим током.В основном GFCI срабатывает из-за воды, вызывающей короткое замыкание, и эти прерыватели следует использовать везде, где есть вода, например, на кухнях, в ванных комнатах, наружных розетках, бассейнах и т. Д.

Однако выключатели GFCI не следует использовать в цепях, содержащих холодильники или морозильники, поскольку эти устройства могут отключать выключатели при срабатывании двигателя.

Факторы стоимости замены выключателя

Есть несколько факторов, которые могут повлиять на окончательную сумму, которую вы заплатите за замену выключателя, в том числе:

  • Тарифы на рабочую силу могут варьироваться от района к району, при этом на побережье и в городских районах почасовая ставка на 50% выше, чем в сельской местности, Среднем Западе и Юге.
  • Простую замену выключателя может выполнить начинающий электрик, в то время как для более сложной работы требуется подмастерье или мастер-электрик с более высокой почасовой оплатой в каждом случае.
  • Простой однополюсный автоматический выключатель на 120 В с номиналом до 50 А может стоить всего 5 долларов, а двухполюсный выключатель на 240 В с мощностью 200 А или более может стоить в пять раз больше. Выключатели AFCI и GFCI могут поднять цену на двухфункциональные выключатели до десяти раз.
  • Хотя стоимость деталей вырастет, если будет установлено больше выключателей, по сравнению с этим затраты на рабочую силу не увеличатся. В то время как замена одного выключателя займет около часа, каждый дополнительный выключатель увеличивает время работы только на 20 минут.
  • Широко используемые детали, как правило, легко доступны по низкой цене, в то время как более старые модели гидромолотов могут занять больше времени и стоить больше за единицу.
  • Если по какой-либо причине доступ к распределительной коробке затруднен, электрик зарядит больше.Однако редко можно найти современную панель с неудобным расположением.

Замена автоматического выключателя своими руками и аренда pro

Переключение выключателя — не сложная задача для опытного электрика, но, как и во всех электромонтажных работах, безопасность является приоритетом номер один. Если вы не уверены на 100% в своих способностях, следует избегать DIY для чего-либо, кроме самых простых электрических проектов.

Более того, выполнение электромонтажных работ своими руками часто противоречит местным строительным нормам и может привести к штрафу, если у вас нет соответствующей лицензии или разрешения.Любые проблемы, вызванные несанкционированной работой, вряд ли будут покрываться страховкой жилья, что приведет к финансовым трудностям, а также физической опасности, если что-то пойдет не так.

Напротив, лицензированный электрик будет полностью застрахован и привязан, так что вы будете защищены финансово в том маловероятном случае, если будут допущены какие-либо ошибки.

Наконец, у электрика будут необходимые инструменты и знания, чтобы выполнить работу быстро, безопасно и с меньшими простоями. По всем этим причинам лучше нанять профессионального электрика, чем пытаться выполнять работу самостоятельно.

Плюсы и минусы обновления коробки выключателя

Основные преимущества обновления вашей электрической панели или блока выключателя заключаются в том, что современные конструкции обеспечивают большую защиту от огня и поражения электрическим током, чем старые. Они также позволяют использовать больше устройств одновременно для большего удобства.

Обратной стороной является то, что замена — это серьезная электрическая работа, что делает ее дорогостоящим и разрушительным проектом. Однако новая панель должна прослужить от 25 до 40 лет, поэтому вряд ли вы будете повторять ее слишком часто.

Установка автоматического выключателя MN | EarlyBird Electrician

Автоматические выключатели со временем изнашиваются. Они чувствительны к регулярному использованию, экстремальным погодным условиям, например, в Миннеаполисе — Сент-Пол, а также к регулярному износу со временем. Автоматические выключатели — это то, что предохраняет электрическую панель вашего дома от перегрузки, перегрева и возникновения опасных проблем, таких как перебои в подаче электроэнергии, заземление проводов и электрические пожары. EarlyBird Electrician знает, как важно иметь в вашем доме современные автоматические выключатели, и нанимает лучших технических специалистов, которые помогут ответить на ваши звонки по поводу обновлений.

Мы позаботимся о том, чтобы вы выбрали автоматический выключатель подходящего размера для вашего дома (слишком большой, и он никогда не срабатывает, слишком маленький, и он все время срабатывает), и позаботимся не только об установке, но и о длительном обслуживании после этого. Когда вы обращаетесь к нам по поводу установки автоматического выключателя, вы получаете лицензированных, проверенных электриков, которые предоставляют услуги в тот же день, не удивляя ценой, а также безопасностью, безопасностью и эффективностью — каждый раз с гарантией.

Какие бывают типы автоматических выключателей?

Двумя основными типами являются…

  • Однополюсные выключатели: они защищают один провод под напряжением, подающие напряжение 120 В в цепь.Может выдерживать от 15 до 20 ампер и доступен в трех различных размерах.
  • Двухполюсные выключатели: они занимают два слота на панели выключателя, защищают два провода под напряжением и могут подавать напряжение 120/240 В или 240 В в цепь. Они необходимы для более крупных бытовых приборов.

Почему выбирают EarlyBird Electricians?

  1. Обслуживание в тот же день. Если услуга доставки в тот же день недоступна, с вас не будет взиматься дорожный сбор.
  2. Неудивительная цена. Мы получаем ваше одобрение до того, как будут выполнены какие-либо работы, поэтому вам никогда не придется беспокоиться о неизвестных сборах или расходах.
  3. Последовательная, качественная работа. У нас есть многолетний опыт, знакомство с метро Twin Cities и давняя репутация, необходимые для обеспечения неизменно высокого качества работы, которую вы ищете.
  4. Безопасность гарантирована . Наши электрики имеют лицензии и прошли строгую проверку биографических данных, поэтому вы можете чувствовать себя комфортно, приглашая их к себе домой.

Как установить новую цепь от выключателя до переключателя на 3 осветительных прибора | Руководства по дому

Если вы хотите управлять более чем одним прибором с помощью переключателя, у вас есть два варианта подключения.Один из них состоит в последовательном соединении приборов вместе и подключении только одного из них к переключателю — обычно ближайшего. Другой — протянуть провода от всех светильников обратно к выключателю. Последний вариант позволяет вам отключить прибор, просто работая в распределительной коробке, но он также создает потенциальные проблемы с подключением, потому что вам нужно скручивать так много проводов вместе в коробке. В большинстве случаев первый вариант лучше.

Установите электрические коробки для трех осветительных приборов и выключателя.Вы можете выбрать грубые коробки, которые вы прикрепите к стенам или потолку, или коробки для ремонта, которые крепятся непосредственно к гипсокартону. Избегайте переделки коробок для потолочных светильников весом более пяти фунтов.

Протяните электрические кабели 12-го калибра между коробками и проведите один от распределительной коробки к панели автоматического выключателя. Пропустите провода через заднюю часть коробок и протяните примерно восемь дюймов через переднюю. У вас должно быть два кабеля, идущих в каждую коробку, за исключением коробки для последнего прибора в серии.Прикрепите кабели к шпилькам или стропилам проволочными скобами и молотком.

Зачистите оболочку с концов кабелей во всех коробках с помощью канцелярского ножа и отделите провода. Скрутите вместе пару белых и неизолированных проводов в каждой из коробок с помощью плоскогубцев. Скрутите черную пару вместе, кроме коробки переключателей.

Подключите все осветительные приборы, соединив черный, белый и заземляющий провод каждого из них с парой в коробке. Перед установкой прибора прикрутите соединительный элемент к каждому набору проводов.

Подключите переключатель дальше. Подключите каждый из черных проводов к одной из латунных клемм переключателя и затяните клемму отверткой. Навинтите колпачок на пару белых проводов и подключите скрученные вместе заземляющие провода к зеленой клемме заземления на коммутаторе. Вставьте провода в коробку и прикрутите переключатель к коробке. Установите крышку.

Откройте дверцу главной панели, отвинтите и снимите крышку панели. Выключите главный прерыватель.

Пропустите силовой кабель через выбивное отверстие в боковой или нижней части коробки.Вероятно, в одном из имеющихся отверстий есть место для еще одного кабеля. Протяните кабель, достаточный для соединения.

Зачистите конец кабеля и обнажите концы белого и черного проводов ножом. Вставьте конец белого провода в свободное отверстие на серебряной шине и затяните наконечник изолированной отверткой. Держите инструменты подальше от латунной шины. Он по-прежнему находится в рабочем состоянии, хотя главный прерыватель отключен. Таким же образом подключите провод заземления к шине заземления.

Вставьте конец черного провода в автоматический выключатель на 15 А и затяните наконечник. Вставьте прерыватель в свободный слот горячей шины, включите его и промаркируйте цепь. Прикрутите крышку панели и включите главный выключатель.

Ссылки

Советы

  • Хотя допустимо прокладывать схему более тонким кабелем 14 калибра, лучше придерживаться 12 калибра на случай, если вы когда-нибудь захотите добавить в схему.
  • Скручивая провода, всегда делайте это по часовой стрелке.Таким образом, провода не разъединятся, когда вы прикрутите соединительный элемент.

Предупреждения

  • Работать на электрическом щите опасно. Латунная шина и все черные и красные провода находятся под напряжением, даже когда главный выключатель выключен. Надевайте обувь на резиновой подошве и резиновые перчатки и используйте изолированные инструменты, чтобы предотвратить травмы.

Writer Bio

Крис Дезил имеет степень бакалавра физики и степень магистра гуманитарных наук. Помимо постоянного интереса к популярной науке, Дезиэль с 1975 года занимается строительством и дизайном домов.

0 comments on “Установка рубильника: Установка и подключение рубильника | Строительный портал

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
