Большое количество оборудования и бытовой техники, установленных в квартирах и частных домах, существенно повышает вероятность поражения электротоком, возгораний проводки, выхода из строя приборов из-за неисправностей сети. Избежать неприятных последствий помогают защитные устройства – автоматические выключатели и устройства защитного отключения, сокращенно называемые УЗО. При неисправности проводки или самого бытового прибора, возникает ток утечки, он же дифференциальный ток. Прямые контакты с ним приводят к электротравматизму, поэтому во всех случаях требуется надежная защита людей. Для того чтобы защита была максимально эффективной, требуется правильно подобрать характеристики УЗО. Выбор параметров защитного устройства зависит от его целевого назначения и особенностей домашней электрической сети. Время срабатывания УЗОПо времени срабатывания УЗО разделяются на два основных типа – S и G. Они используются в распределительных щитах повышенной сложности для обеспечения селективности на защищаемых участках. Для сравнения следует отметить, что срабатывание обычных защитных устройств происходит при появлении токовой утечки примерно через 0,02-0,03 секунды. Данный вариант идеально подходит для тех линий, где УЗО установлено одно на всю сеть. Многие схемы предполагают установку входного защитного устройства и еще по одному на каждую отходящую линию. В случае неисправности в такой цепи не должно происходить одновременное срабатывание всех приборов. Чтобы избежать этого, как раз и существуют селективные УЗО тип S с задержкой времени срабатывания 0,15-0,5 секунд и тип G с задержкой 0,06-0,08 секунд. В результате таких задержек общая входная защита продолжает оставаться в рабочем положении, а вся квартира не обесточивается. Временем отключения считается промежуток между внезапным появлением дифференциального тока отключения и моментом, когда дуга будет погашена на каждом полюсе устройства. Существует еще одно понятие, называемое предельным временем неотключения. Оно характерно для УЗО типа S и является максимальным промежутком времени от начала возникновения отключающего тока в главной цепи устройства до момента начала движения размыкающих контактов. Данный показатель представляет собой выдержку времени, обеспечивающую селективное действие УЗО, функционирующих в многоуровневых системах защиты.
Современные электромеханические защитные устройства высокого качества обладают быстродействием в пределах 20-30 миллисекунд. Такие УЗО относятся к категории быстрых выключателей, срабатывающих раньше аппаратуры, защищающей от сверхтоков. В результате срабатывания отключаются не только токи нагрузки, но и сверхтоки. Номинальный ток УЗОНе менее важной характеристикой устройств защитного отключения считается их номинальный ток. По своей сути данный параметр является величиной тока, которую УЗО способно пропустить в течение неограниченного времени. Стандартные номинальные токи, под которые выпускаются современные УЗО, составляют 16, 25, 32, 40 и 63 ампера. Данная линейка позволяет выбрать наиболее подходящий вариант для защиты квартиры или частного дома. Следует помнить, что устройство защитного отключения не защищает от сверхтоков, возникающих в результате перегрузок и коротких замыканий. Поэтому данный прибор обычно используется вместе с автоматическим выключателем. В этом случае номинальный ток автомата должен быть меньше или равняться номинальному току УЗО.
Существует еще одна токовая характеристика, называемая номинальным отключающим током защитного устройства. Фактически она является уставкой, то есть током, при котором происходит срабатывание и отключение УЗО. Значение уставок также имеет свою линейку – 10, 30, 100, 300 и 500 мА. Выбирая устройство, нужно помнить о так называемом токе неотпускания, составляющем 30 и более миллиампер, при котором уже становится невозможно самостоятельное разжатие рук и отбрасывание провода. Поэтому отключающий ток защита, предназначенная для защиты людей, выбирается на 10 или 30 мА. Данная величина также входит в состав маркировки, наносимой на лицевой стороне УЗО. Каждое устройство имеет свое предназначение:

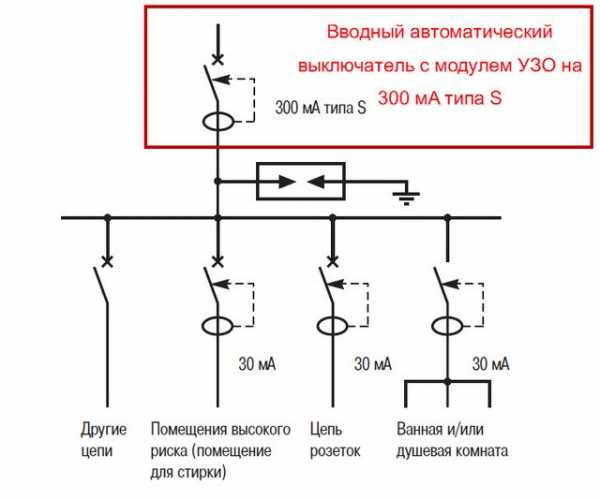

При последовательной установке УЗО должна быть обеспечена селективность. В многоступенчатых схемах защитное устройство, расположенное наиболее близко к источнику питания, должно иметь ток и врем срабатывания как минимум в три раза выше, чем у прибора, установленного в непосредственной близости от потребителя. Параметры УЗОКроме уже рассмотренных характеристик, на лицевую часть прибора в качестве маркировки наносятся и другие параметры, имеющие значение при выборе прибора в соответствии с условиями эксплуатации.
Среди них стоит отметить номинальное напряжение. В однофазных УЗО его значение равно 230 В, а в трехфазных – 400 В. Оба параметра соответствуют переменному напряжению. Эта характеристика очень важна, поскольку электронные УЗО обладают повышенной чувствительностью к перепадам напряжения. Главным элементом прибора является электронная плата, питающаяся от сетевого напряжения. В случае каких-либо отклонений, работа УЗО будет просто нарушена. Еще одна характеристика называется номинальным условным током короткого замыкания. Несмотря на совместное использование автоматов, всегда существует возможность протекания через УЗО сверхтоков. Данный параметр означает устойчивость к токам короткого замыкания, то есть способность пропускать через себя сверхтоки без потери работоспособности. Здесь тоже имеется своя линейка – 3000, 4500, 6000 и 10000 А. Чем выше этот показатель, тем надежнее прибор. Другие параметры УЗО:
Кроме того, на лицевую панель наносится схема подключения питания, с обозначением соответствующих клемм для фазных проводов и нулевого проводника. |
electric-220.ru
Основные характеристики УЗО. Технические характеристики устройства защитного отключения
Технологии с каждым годом совершенствуются и развиваются, чтобы дать людям максимум комфорта и безопасности. С другой стороны, комфорт и удобство современных электрических приборов еще не означает, что они абсолютно безопасны.
Серьезные проблемы вызывает перебои в работе домашней электропроводки. Короткое замыкание, перегрузки в работе сети, токи утечки – список проблем велик. Но эти проблемы легко решить, предотвратив их появление. Например, от токов утечки защищает устройство с функцией защитного отключения (УЗО), известное как выключатель дифференциального тока (ВДТ). Далее мы расскажем, как правильно выбрать ВДТ (УЗО) для жилища.
Приветствую всех друзья на сайте «Электрик в доме». Данный материал — продолжение цикла статей по особенностям электроаппаратов защиты, в том числе и ВДТ (УЗО). В этой статье мы узнаем, что нужно знать при выборе этого устройства, какие характеристики УЗО требуют пристального внимания.
Важность правильного выбора УЗО?
Сегодня на рынке присутствует большое число самых разных моделей выключателей дифференцированного тока, существенно различающихся между собой. Отличия заключаются в технических параметрах, методе установки и месте его использования.
Если модель ВДТ (УЗО) выбрана ошибочно, с неправильными характеристиками, то возможны следующие последствия.
Автоматика будет ошибочно реагировать, принимая за аварийную ситуацию маленькие утечки тока, которые обычно есть в домашней электросети. В старой проводке эти утечки встречаются чаще.
Часто люди выбирают ВДТ (УЗО) с завышенными характеристиками, в результате чего ВДТ может срабатывать с некоторой задержкой времени или вообще не почувствовать аварийную ситуацию как таковую. В этом случае вероятно получение электрической травмы.

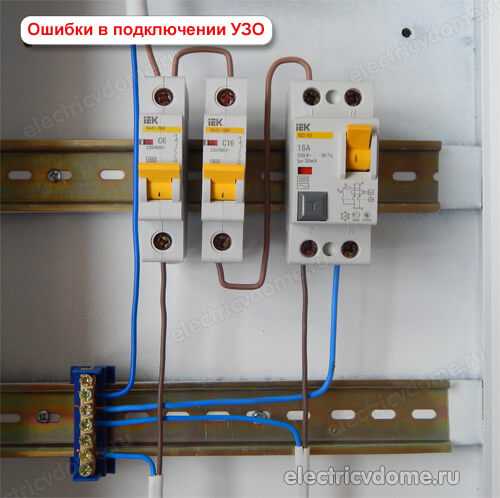

Встречаются случаю, когда подключение ВДТ выполнено по неправильной схеме. Производители на корпусе самого устройства отображают схему подключения с расположением контактов для подключения фазных и нулевых проводников. Если подключение выполнит неправильно или подать питание с обратной стороны это также может привести к «нечувствительности» ВДТ при возникновении аварийной ситуации.
Чтобы подобные ошибки обошли вас стороной, давайте изучим основные характеристики УЗО (ВДТ) перед покупкой.
Расшифруем основные характеристики УЗО

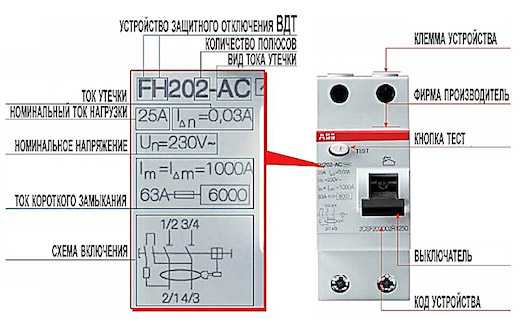

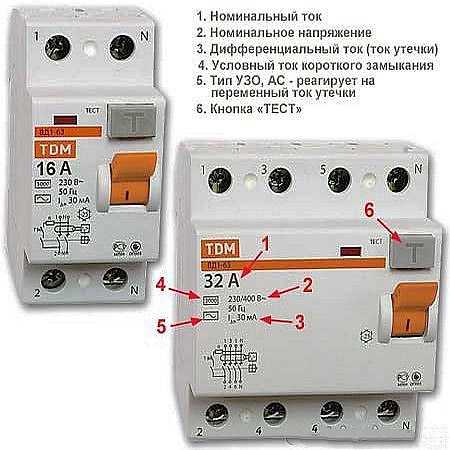

На корпусе любого коммутационного аппарата, будь то автоматический выключатель или выключатель дифференциального тока, наносится специальная маркировка его технических характеристик. По этим данным и выполняют подбор устройства под заданные условия эксплуатации.
Давайте как говорится на пальцах разберем все основные характеристики УЗО, я постараюсь очень подробно описать каждую из них.
1) Торговая марка устройства и серийный номер

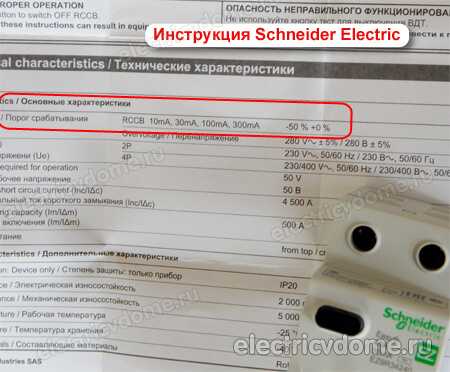

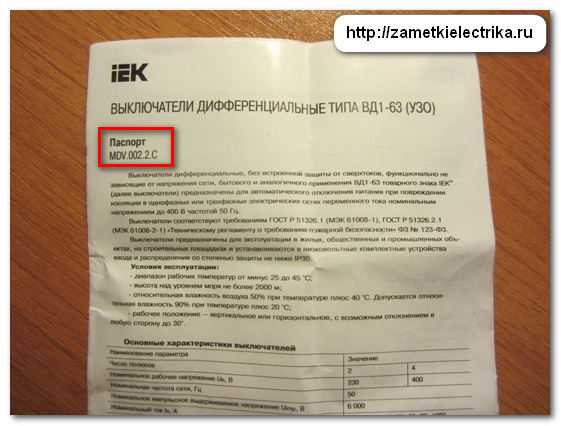

Все технические характеристики УЗО наносятся фирмой изготовителем на передней части корпуса. Первым что бросается в глаза, это конечно же бренд устройства.

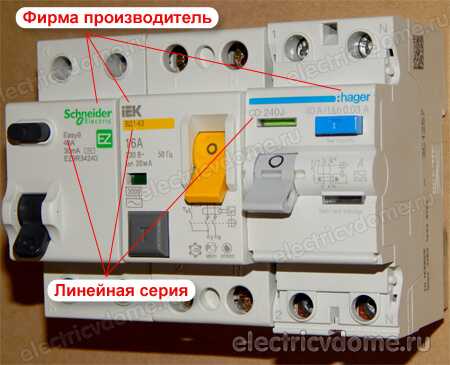

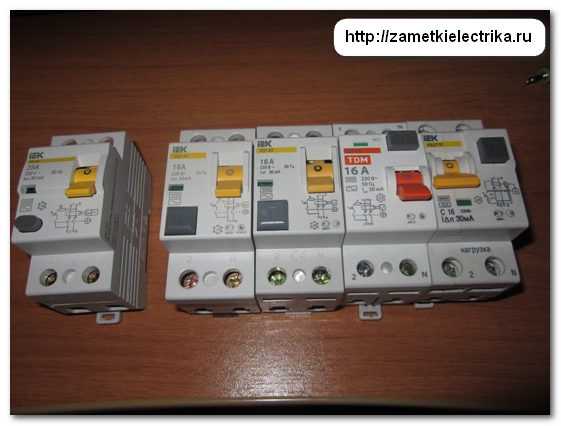

Но фото можно увидеть устройства защитного отключения трех разных фирм производства и на каждом из них производитель обозначает свою марку и серию (линейку). УЗО фирмы hager, IEK, Schneider Electric.

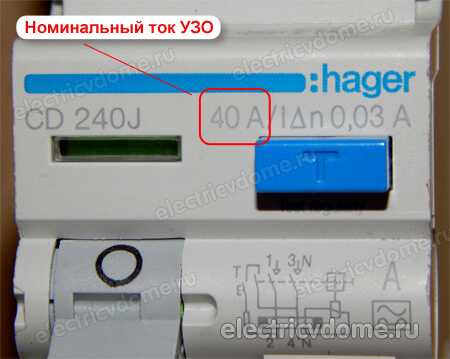

2) Номинальный рабочий ток УЗО

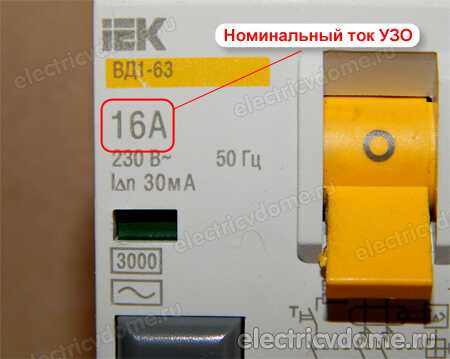

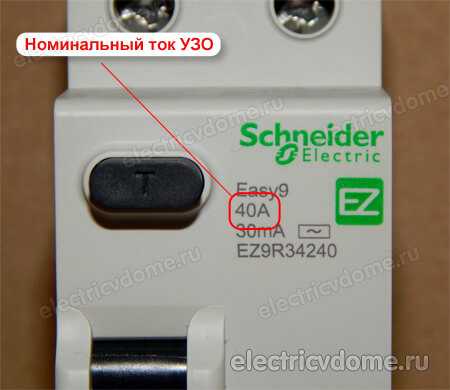

После обозначения серии на корпусе устройства можно увидеть
Номинальный ток одна из самых важных характеристик узо которая обуславливается способностью силовых контактов и внутренних проводников устройства выдерживать нагрузки сохраняя при этом свои защитные функции и работоспособность. Шкала номинальных токов стандартная: 16 А, 25 А, 40 А, 63 А, 80 А 100 А, 125 А.
При выборе УЗО нужно помнить, что внутренней защиты от сверхтоков в нем не предусмотрено, УЗО защищает и реагирует только на ток утечки. Поэтому последовательно с устройством защитного отключения обязательно должен устанавливаться автоматический выключатель. Номинальный ток автомата должен быть меньше или равен номинальному току УЗО.
Но с учетом того что автоматические выключатели способны длительно долго пропускать через себя 13 % перегруза и не отключаться (1.13 I ном.), а при перегрузке от 13 до 45 % автомат отключится только в течении 1 часа РЕКОМЕНДУЕТСЯ выбирать номинальный ток УЗО на ступень выше номинала автомата. Например, если в цепи устанавливается автоматический выключатель на 16 Ампер, то УЗО берется на 25 А.

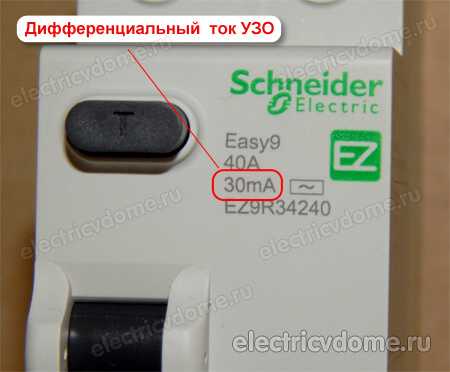

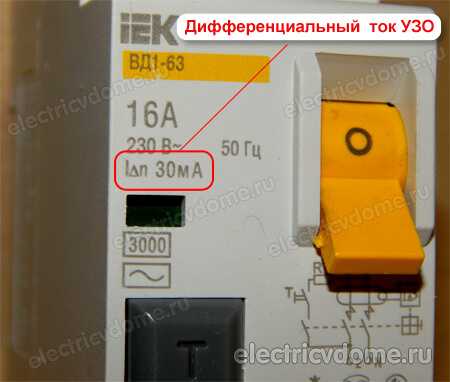

3) Номинальный отключающий дифференциальный ток УЗО IΔn

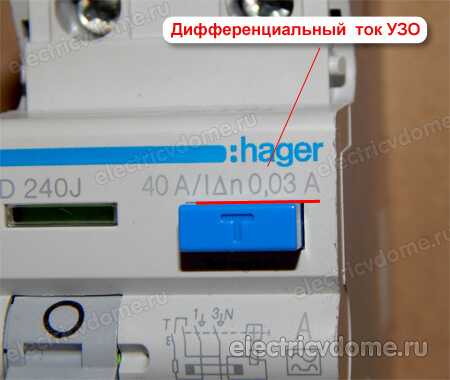

Номинальный дифференциальный ток — это ток утечки, при котором узо срабатывает. Ток утечки обязательно указывается на корпусе устройства и обозначается как IΔn. Как и для рабочего тока для дифференциального тока есть свои стандартные уставки (номиналы). Номинальный дифференциальный ток УЗО может быть следующего значения: 6 мА, 10 мА, 30 мА, 100 мА, 300 мА, 500 мА.
С каким током утечки выбрать УЗО для дома? Величина тока неотпускания когда человек не в состоянии самостоятельно разжать руки при поражении электрическим током составляет 30 мА. Соответственно для защиты человека УЗО должно выбираться с дифференциальным током не более 30 мА.
УЗО с номиналом 10 мА применяют для защиты в помещениях с повышенной влажностью, такие как ванные, душевые, туалеты, балконы и т.п. А также устанавливают на линию для таких потребителей как стиральная машина, бойлер, посудомоечная машина, теплый пол и т.п.
УЗО с номиналом 30 мА применяют в жилых помещениях и устанавливаются на обычные розеточные группы и сеть освещения.
УЗО с номиналом 100 мА, 300 мА и 500 мА применяют в качестве противопожарных. Их задача предотвратить возникновение пожара при нарушении изоляции в электропроводке. Такие устройства устанавливаются сразу после вводного автомата. Применять УЗО с таким дифференциальным током для розеточной линии нельзя так, как для человека ток в 100 мА является смертельным.

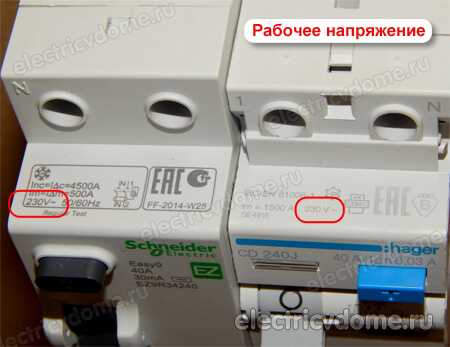

4) Номинальное напряжение

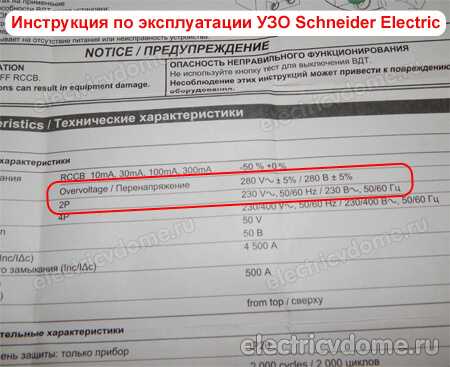

Еще одна важная характеристика УЗО номинальное напряжение. Для однофазных устройств его значение равно 230 Вольт, для трехфазных 400 Вольт. Значения указаны для переменного напряжения.

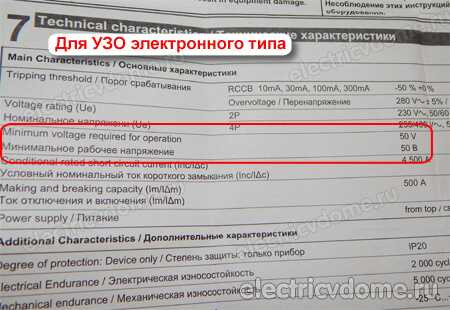

Почему это одна из важных характеристик? Дело в том, что устройства защитного отключения электронного типа очень чувствительны к колебаниям напряжения. Основным рабочим органом таких устройств является электронная плата, для питания которой берется напряжение из сети.
Соответственно если напряжение в сети не будет соответствовать паспортным данным УЗО, его работоспособность может оставлять желать лучшего.

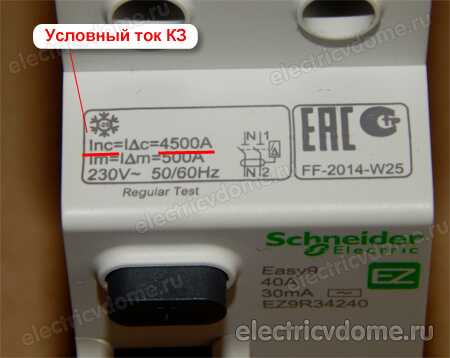

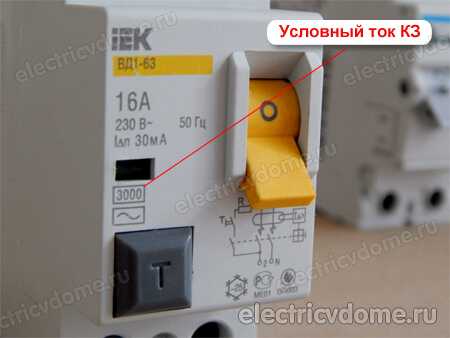

5) Номинальный условный ток короткого замыкания Inc
Одна из характеристик, по которой можно определить качество устройства является условный номинальный ток короткого замыкания УЗО. Обозначается как Inc и указывается на лицевой панели.
О чем свидетельствует данный параметр? В сети постоянно возникают повреждения, которые приводят к появлению токов короткого замыкания и перегрузки. Хотя УЗО и устанавливают совместно с автоматическими выключателями, это не спасает от протекания через него сверхтоков. Как быстро бы автомат не отключал поврежденный участок, какой то промежуток времени через УЗО проходит ток короткого замыкания (КЗ).
Параметр Inc показывает стойкость к токам КЗ, то есть величину тока которую может пропустить через себя УЗО не теряя своей работоспособности.
Стандартные значения условного тока КЗ Inc следующие: 3000 А, 4500 А, 6000 А, 10000 А. Чем больше этот параметр тем лучше.

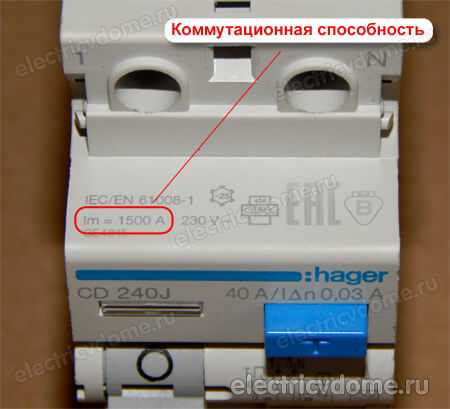

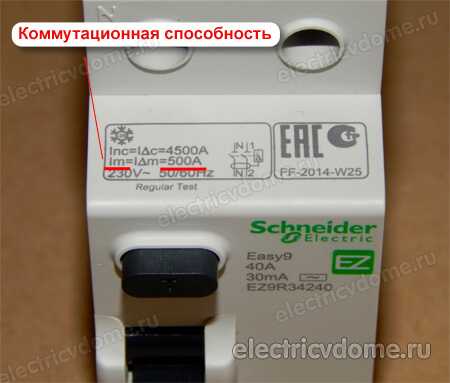

6) Номинальная включающая и отключающая способность Im
Данная характеристика имеет сходство с предыдущим параметром но в отличии от тока короткого замыкания который ликвидируется работой автоматического выключателя, этот показатель коммутируется самим УЗО.
| Это такое значение действующего тока, которое устройство защитного отключения способно включить, пропускать через себя в течении времени размыкания и отключить в то время как дифференциальный ток заставляет УЗО сработать без нарушений своей работоспособности. |
Я бы охарактеризовал этот параметр как показатель нагрузочной способности контактной группы. НЕ НУЖНО ПУТАТЬ ток отключения и включения (Im) с номинальным током УЗО — это разные показатели!

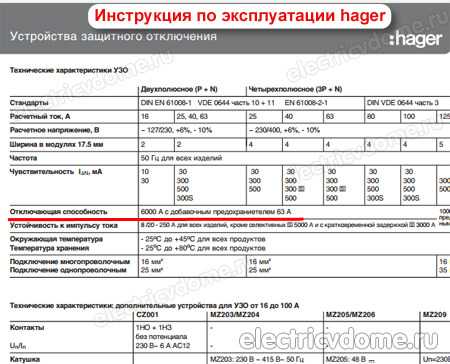

В соответствии с нормативными требованиями ГОСТ Р 51326.1-99 п. 5.3.8, минимальное значение тока отключения и включения должно быть в 10 раз больше номинального тока УЗО либо равным 500 Ампер (Im=10*In или 500 А).

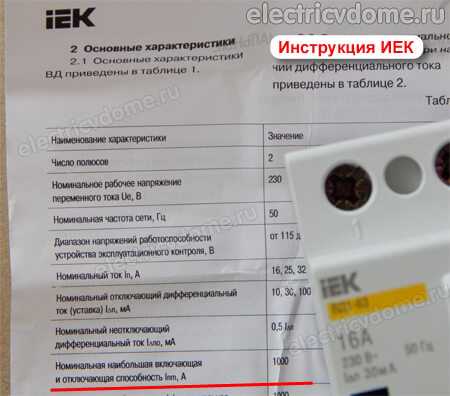

У качественных брендов этот показатель может быть равным 1000 А, 1500 А и даже 3000 А.

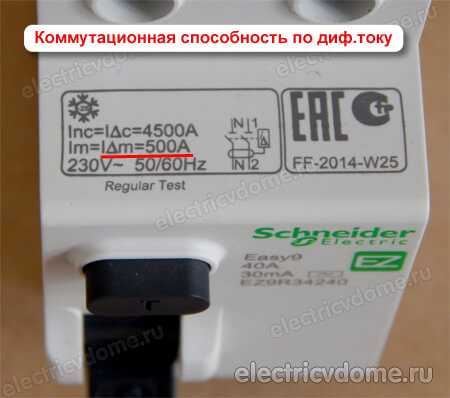

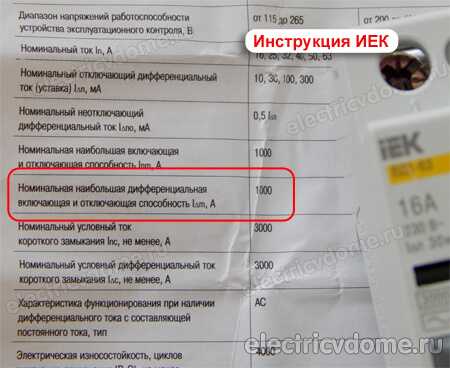

7) Номинальная дифференциальная включающая и отключающая способность IΔm
Данный параметр показывает способность УЗО включить, пропускать через себя в течении времени отключения и отключить без нарушений своей работоспособности дифференциальный ток короткого замыкания.
Для примера представим ситуацию, когда произошло повреждение внутри какого-нибудь электроприбора, фаза пробила на корпус и возникла утечка. Причем утечка довольно таки большая скажем 300 А и равносильна току короткого замыкания. Силовые контакты УЗО рассчитаны на размыкание тока такой величины без риска потери работоспособности. Это касается и ситуации когда УЗО включают на поврежденный участок при такой утечке.
В соответствии с нормативными требованиями ГОСТ Р 51326.1-99 п. 5.3.9, минимальное значение дифференциального тока отключения и включения должно быть в 10 раз больше номинального тока УЗО либо равным 500 Ампер (IΔm=10*In или 500 А).
По сути, величина номинальной включающей способности и дифференциальной включающей способности равны между собой Im = IΔm.

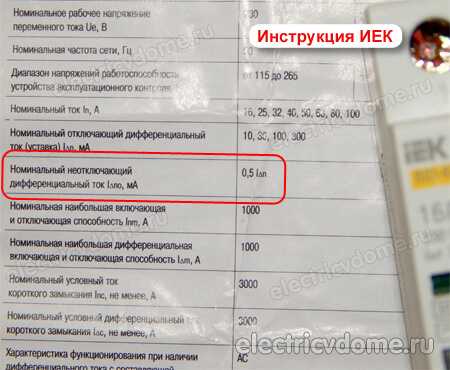

8) Номинальный неотключающий дифференциальный ток IΔn0
Продолжаем рассматривать основные характеристики УЗО и следующая из них очень важная (некоторые новички о ней даже и не слышали).
Это величина дифференциального тока, которая при заданных условиях эксплуатации не приводит к срабатыванию УЗО. Согласно вышеупомянутого ГОСТ Р 51326.1-99, п.5.3.4. значение номинального неотключающего дифференциального тока является стандартным и равняется 0.5 от уставки номинального тока утечки (IΔn0 = 0,5 IΔn).
Что характеризует данный параметр? А характеризует данный параметр порог срабатывания устройства. Например, если через УЗО будет протекать ток утечки меньше чем «неотключающий дифференциальный ток IΔn0» то УЗО не будет срабатывать. УЗО будет отключаться лишь в том случае, когда через него будет проходить ток утечки в диапазоне от номинального неотключающего диф. тока (IΔn0) до номинального отключающего диф. тока (IΔn).
Естественно если утечка будет больше номинального отключающего дифференциального тока (IΔn) УЗО также будет срабатывать.
Из описанного выше можно сделать вывод, если у Вас дома установлено УЗО с дифференциальным током 10 мА то сработает оно только тогда, когда утечка будет от 5 мА и выше. УЗО с номиналом 30 мА, сработает при утечке от 15 мА и выше.

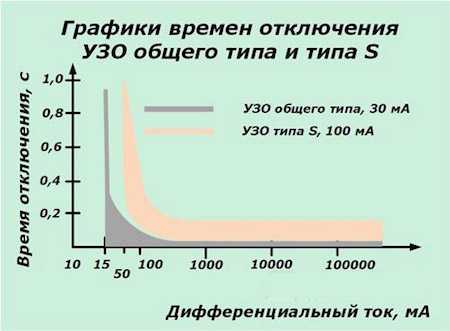

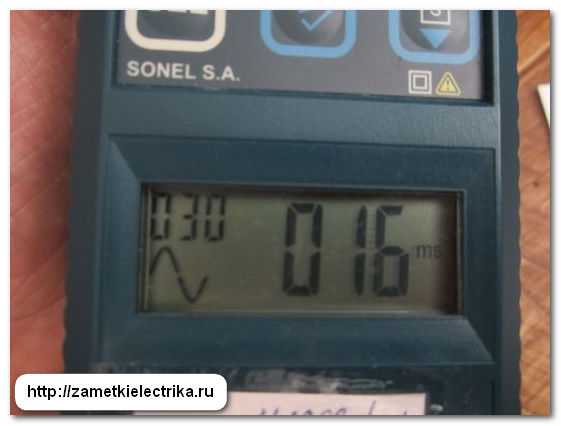

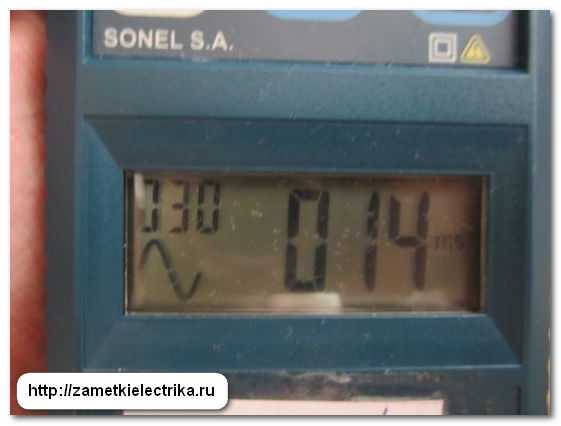

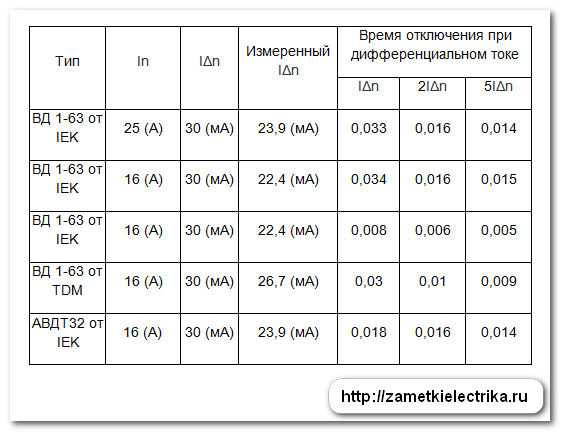

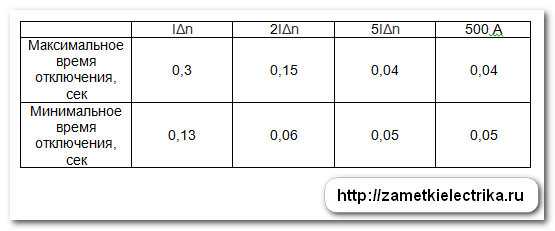

9) Время отключения УЗО

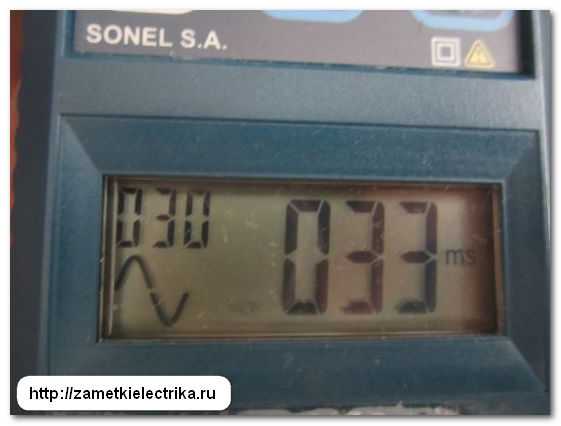

Промежуток времени между моментом внезапного возникновения тока утечки (отключающего дифференциального тока), срабатывания отключающего механизма, размыкания контактов и гашения дуги между ними. Время отключения часто называют временем срабатывания УЗО.

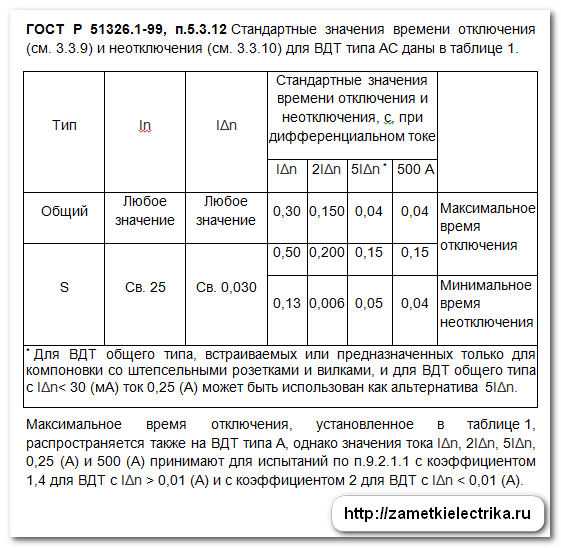

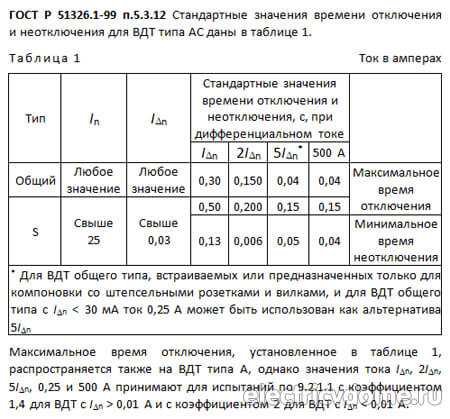

Согласно ГОСТ Р 51326.1-99 п. 5.3.12 для выключателей дифференциального тока типа AC время отключения не должно быть больше 30 мс при номинальном отключающем дифференциальном токе.
10) Тип УЗО
Данная характеристика показывает, как будет реагировать устройство при возникновении токов утечки с составляющими постоянных и пульсирующих токов.

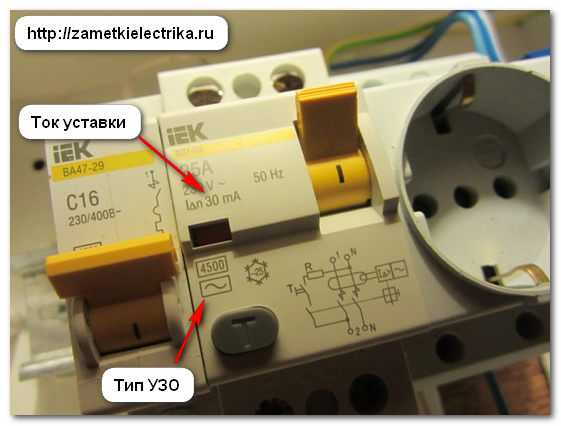

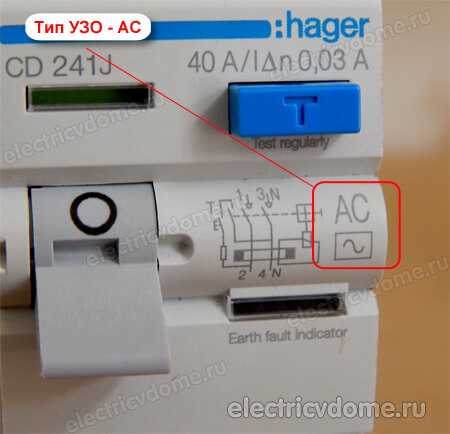

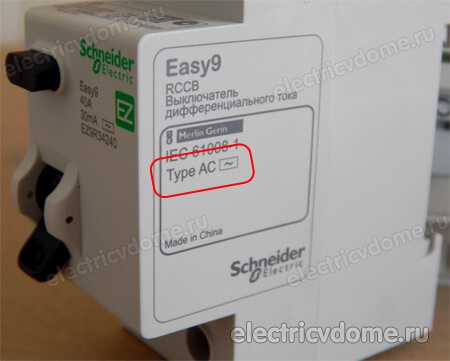

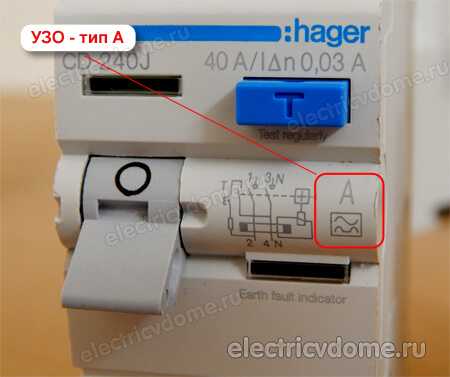

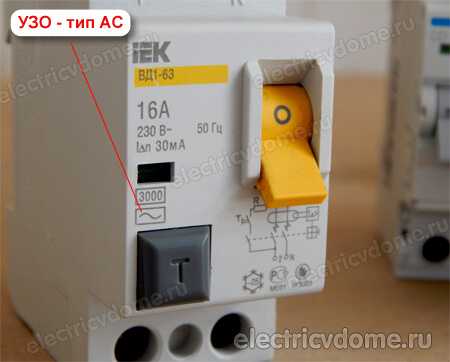

Распознать какого типа УЗО можно по маркировке, которая наносится на лицевой панели. Маркируется буквами и символами (либо просто символом). Бывает тип AC, A, B, S, G. Самые распространенные из них первых два типа их наиболее часто применяют в быту. Кстати я уже публиковал статью о том, чем отличается между собой УЗО типа A и AC.
Например, УЗО типа AC реагирует только на переменный ток утечки синусоидальной формы. На лицевой панели таких устройств можно увидеть значок в виде синусоиды.
Устройство защитного отключения типа A сработает при возникновении, как переменного синусоидального тока, так и пульсирующего постоянного тока утечки.
Кстати в виду широкого использования электронной техники (компьютеров, телевизоров, ст.машин) для бытового применения рекомендуется использовать именно УЗО типа А.

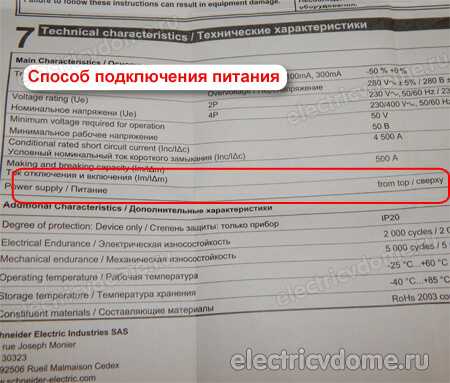

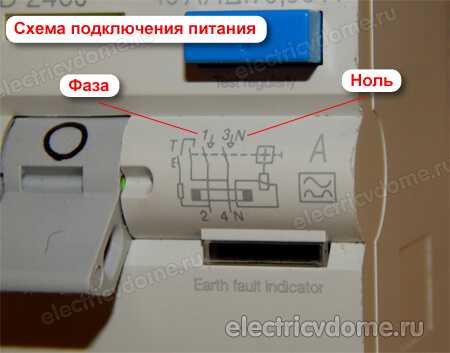

11) Схема подключения питания

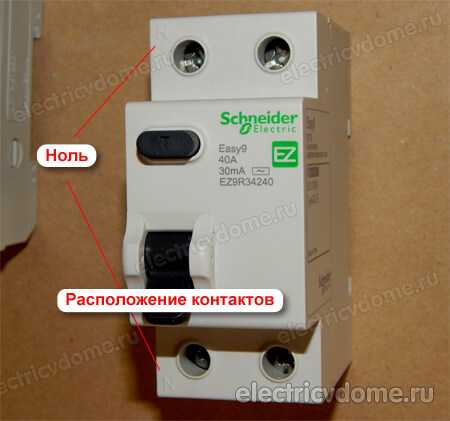

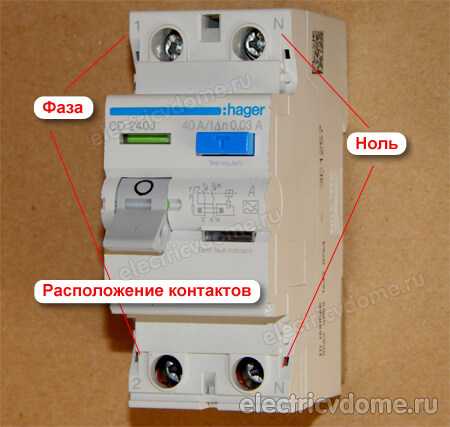

Практически все производители на лицевой панели отображают схему подключения с обозначением клемм для подключения проводов. Так нулевой проводник должен подключаться на клемму с обозначением нейтрали — «N». Клемма для подключения фазного проводника имеет обозначение «1» — «2» (может быть без обозначений).
Меня часто спрашивают, куда подключать питание к УЗО сверху или снизу? К УЗО электромеханического типа питание может подаваться как на верхние клеммы, так и на нижние. У качественных фирм производителей для этих целей даже предусмотрены специальные контакты под гребенчатую шину на нижних клеммах.
Для УЗО электронного типа питание подается ТОЛЬКО НА ВЕРХНИЕ КЛЕММЫ. Это также должно прописываться и в инструкции по эксплуатации.
В виду того что многие пользователи не могут точно определить какого типа перед ним УЗО электронное или электромеханическое я РЕКОМЕНДУЮ всегда подключать питание на верхние клеммы.
Вот собственно и все дорогие друзья, мы рассмотрели основные технические характеристики УЗО ознакомившись с которыми можно сделать правильный выбор в сторону того или иного устройства которое Вам необходимо.
Обращаю внимание, что характеристики именно основные и довольно не все, я много оставил не упомянутых, иначе статья получилась бы очень объемной. За кадром остались такие как номинальная частота, механическая и электрическая износостойкость, рабочая температура, степень защиты (IP), временная задержка, координация изоляции и т.д. Но это уже совсем другая история.
Понравилась статья — сохрани на стену!
electricvdome.ru
УЗО основные характеристики. Часть 1
Приветствую вас, уважаемые читатели сайта http://elektrik-sam.info.
Эта статья продолжает цикл публикаций по электрическим аппаратам защиты, и в ней пойдет речь об устройствах защитного отключения, мы познакомимся с их основными характеристиками, которые необходимо знать, чтобы правильно ориентироваться при их выборе.

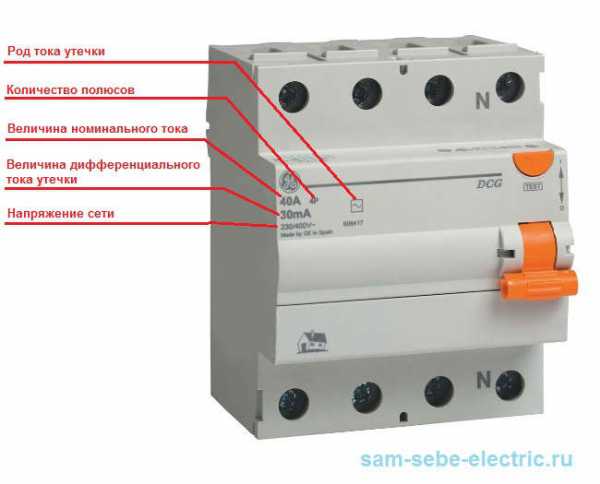

Основные характеристики УЗО указываются на передней панели корпуса, также там наносится торговая марка или бренд производителя и каталожный или серийный номер.
Итак, первая основная характеристика:
Номинальный ток УЗО In — максимальный ток, который УЗО может выдерживать длительное время, сохраняя при этом свою работоспособность и защитные функции. Указывается на передней панели.
Номинальный ток УЗО выбирается из стандартного ряда:
In = 6; 16; 25; 40; 63; 80; 100; 125 А.
Значение номинального тока, как правило, определяется сечением используемых проводников внутри самого УЗО и конструкцией его силовых контактов.
Характеристики УЗО, так же, как и для автоматических выключателей указываются для температуры окружающего воздуха +30°С.
УЗО выполняет защиту только от токов утечки, а от токов перегрузки и короткого замыкания – нет, поэтому последовательно с УЗО необходимо устанавливать автоматический выключатель. Еще раз запоминаем – вместе с УЗО необходимо устанавливать автоматический выключатель!
Номинальный ток УЗО желательно выбирать на ступень выше номинального тока автоматического выключателя, контролирующего данный участок сети. Подробно об этом читайте в статье и смотрите видео Почему УЗО выбирают на ступень выше?
Т.е., если участок цепи защищает автомат на 16А, то УЗО желательно выбирать с номинальным током на ступень выше — 25А.
Следующая характеристика:
Номинальный отключающий дифференциальный ток IΔn — это ток утечки, при котором УЗО должно срабатывать при заданных условиях.
Этот параметр также называют чувствительностью УЗО или уставкой по току утечки.
Выбирается из следующего ряда:
IΔn = 6, 10, 30, 100, 300, 500 мА.
Это второй основной параметр УЗО, указывается на передней панели в амперах:
IΔn = 0,006; 0,01; 0,03; 0,1; 0,3; 0,5 А.
Для защиты человека от поражения электрическим током при непосредственном прикосновении к токоведущим частям, УЗО должны срабатывать при дифференциальном токе не более 30 мА, поскольку большие значения тока опасны для жизни человека.
В индивидуальных жилых домах для защиты групповых цепей внутри дома (например, группы розеток, группы освещения) обычно устанавливают УЗО с уставкой 30 мА, т.к. при меньшем значении тока возможны ложные срабатывания (в электропроводке квартиры всегда есть естественный фоновый ток утечки).
Для влажных групп, в цепи которых включены душевая кабина, бойлер, стиральная машина, посудомоечная машина, если они выполнены отдельной линией, необходимо устанавливать УЗО с уставкой по току утечки 10 мА, поскольку влажная среда особо опасна сточки зрения электробезопасности.
В остальных случаях применяется УЗО с током утечки 30 мА (например, одна группа используется на несколько потребителей — ванная, коридор и кухня).
Для того, чтобы избежать частых срабатываний, под защитой одного УЗО не надо делать слишком больших групп.
В небольшой квартире можно установить одно общее УЗО с чувствительностью 30 мА в квартирном электрощитке. Однако в этом случае, если в линии возникнет ток утечки, то УЗО полностью обесточит всю квартиру.
Удобнее устанавливать отдельное УЗО на каждую групповую линию, или по одному на несколько групп — группу розеток, сан.узел, стиральную машину. В этом случае при появлении тока утечки в групповой цепи, будет отключена только эта группа, а другие электроприборы в других группах будут работать.
После вводного автомата устанавливается так называемое «противопожарное УЗО» с дифференциальным током 100 или 300 мА. Его назначение — контролировать состояние изоляции электропроводки и защищать от пожара. Со временем состояние изоляции электропроводки и оборудования постепенно ухудшается, и появляются условия для образования тока утечки. Этот ток может привести к нагреву какой-либо части электрооборудования или элементов строительной конструкции и, как следствие, привести к возгоранию.
Ориентировочное граничное значение мощности, которая способна вызвать возгорание горючих материалов дерева и пластмассы составляет 60 Вт. Чтобы предупредить возникновения пожара используют УЗО с уставками 100 или 300 мА, что меньше величины тока, вызывающего возгорание.
В жилых квартирах обычно применяются УЗО с дифференциальным током 100 мА.
В частном доме либо офисе лучше устанавливать УЗО с чувствительностью 300 мА, поскольку установка УЗО на меньший дифференциальный ток может приводить к ложным срабатываниям, особенно если электропроводка сильно разветвленная.
Двигаемся дальше:
Номинальный неотключающий дифференциальный ток IΔn0 – дифференциальный ток, который не вызывает отключение УЗО при заданных условиях эксплуатации.
Равен половине значения тока уставки:
IΔn0 = 0,5 IΔn.
Т.е. если через УЗО протекает дифференциальный ток, меньший номинального неотключающего дифференциального тока, УЗО не должно срабатывать. Дифференциальный ток, при котором УЗО автоматически срабатывает, должно находиться в диапазоне от номинального неотключающего дифференциального тока (IΔn0) до номинального отключающего дифференциального тока (IΔn).
Это очень важный параметр, который показывает, что УЗО с током отключения 10 мА должно срабатывать в диапазоне токов 5-10 мА, а УЗО на 30 мА – в диапазоне 15-30 мА. Т.е. УЗО с уставкой 10 мА может сработать при токе утечки от 5 мА, а УЗО с уставкой 30 мА может сработать при токе от 15 мА.
Идем дальше, следующая характеристика:
Номинальное напряжение Un – действующее значение напряжения, при котором УЗО полностью работоспособно. Обычно 220В или 380В. Также указывается на передней панели.
Для электронных УЗО это очень важный параметр, поскольку отклонение напряжение в электросети сети от номинального сильно влияет на его работоспособность.
Следующая характеристика:
Номинальный условный ток короткого замыкания Inc – показывает, какой максимальный ток короткого замыкания УЗО может выдержать и при этом остаться работоспособным (не выйти из строя). Определяет надежность и прочность УЗО, качество исполнения его механизма и электрических соединений. Иногда этот параметр называют «стойкостью к токам короткого замыкания».
Значения номинального тока короткого замыкания стандартизованы и равны:
Inc = 3000; 4500; 6000; 10 000 А.
Указываются на передней панели либо символом: например, Inc = 10 000 А, либо соответствующими цифрами в прямоугольнике.
В быту лучше использовать УЗО с показателем 6000 А. Кстати, в европейских странах не допускаются к эксплуатации УЗО с Inc, меньшим, чем 6000 А.
Двигаемся дальше:
Номинальная коммутационная способность Im— действующее значение ожидаемого тока, который УЗО способно включить, пропускать в течение времени размыкания и отключить при заданных условиях эксплуатации без нарушения своей работоспособности. Должна быть не менее чем в 10 раз больше номинального тока или равна 500 А.
Im = 10 In или 500 А.
Значение этого параметра зависит от конструкции механизма отключения и качества контактов. УЗО хорошего качества имеют, как правило, гораздо более высокую коммутационную способность — 1000, 1500 А. Они надежнее, и в случае аварийной ситуации, например, при коротком замыкании на землю, УЗО, гарантированно отключат электроустановки, опережая автомат защиты.
Следующий параметр:
Номинальное время отключения Tn — это промежуток времени от момента внезапного появления отключающего дифференциального тока и до момента гашения дуги на всех полюсах УЗО.
Предельно допустимое время отключения УЗО — 0,3с. У электромеханических УЗО высокого качества быстродействие составляет 20-30 мс.
В следующей статье мы продолжим рассматривать характеристики УЗО.
УЗО основные характеристики. Часть 2.
Чтобы не пропустить выход новых статей по этой теме, подписывайтесь на новости сайта, форма подписки внизу статьи.
Смотрите подробное видео УЗО основные характеристики. Часть 1
Продолжение видео УЗО основные характеристики. Часть 2
До встречи в следующей статье!
Рекомендуемые статьи по теме:
Автоматические выключатели УЗО дифавтоматы — руководство.
Конструкция (устройство) УЗО.
Устройство УЗО и принцип действия.
Принцип работы трехфазного УЗО.
Работа УЗО при обрыве нуля.
Как проверить тип УЗО?
Почему УЗО выбирают на ступень выше?
Как выбирать автоматические выключатели, УЗО, дифавтоматы?
Автоматические выключатели — конструкция и принцип работы.
Номиналы групповых автоматов превышают номинал вводного?
Почему в жару срабатывает автоматический выключатель?
Менять ли автоматический выключатель, если его «выбивает»?
elektrik-sam.info
Общие требования по использованию УЗО
Вступление
Общие требования по использованию УЗО, то есть устройств защитного отключения, содержащиеся в этой статье, относятся к жилым зданиям и индивидуальным домам, а также к вопросам по выбору УЗО, для конкретных цепей.
Общие требования по использованию УЗО
Предположим, Вы решили купить и подключить УЗО у себя в квартире или доме. Что нужно знать перед ее покупкой? Прежде всего, вы должны понимать, что УЗО не защищает электропроводку, а защищает человека.
УЗО, как таковое, не реагирует на перегрузку в сети, а как следствие, его нужно ставить в паре с автоматическими выключателями. Вы можете совместить в одном аппарате защиту от сверхтоков и перегрузки с защитой от появления дифференциальных токов. Такое устройство называется дифференциальный автомат защиты.
Пожалуй, дифференциальный автомат защиты это лучший вариант комплексной защиты вашей электропроводки. Однако не увлекайтесь повсеместной установкой УЗО. На освещение квартиры или дома УЗО не нужно.
А вот куда нужно поставить УЗО обязательно, так это на группу электропроводки ванной и санузла. По правилам установки УЗО, ток отсечки УЗО для этих групп должен не превышать 30 мА. Лучше поставить УЗО 10 мА.
О номинальном токе отсечки и времени срабатывания УЗО
Хочу немного, поговорить про номинальные токи срабатывания УЗО. В принципе, выпускаются УЗО с номиналами отсечки от 0,0006 А до 30 А. Для квартир используются УЗО с токами 0,01 А и 0,03 А. Для дома на вход ставится УЗО 100 мА или 300 мА для пожарной безопасности.
Нужно понимать, что с увеличением чувствительности УЗО, увеличивается и допустимое время его срабатывания. Так, УЗО с током отсечки в 30 мА (0,03 А) должно сработать за 0,5 сек, а УЗО с током отсечки, 10 мА (0,01 А) уже могут выпускаться с током срабатывания 5 секунд. Так что на время срабатывания, также нужно обращать внимание при покупке УЗО.

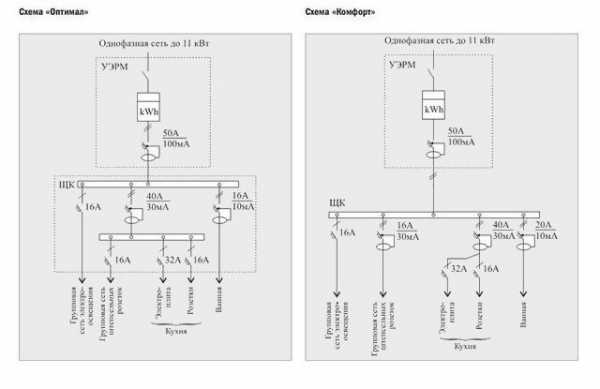

О селективности УЗО
Опять пример. Предположим вы хотите использовать парочку УЗО на две группы электропроводки и хотите поставить общее УЗО на всю квартиру (дом). Возникает вопрос, при аварийной ситуации, что сработает быстрее УЗО на группе или общее УЗО.
Конечно, правильным было бы, срабатывание УЗО на аварийной группе, а не общего УЗО. Для такого срабатывания придумали УЗО с задержкой срабатывания. Такие УЗО называют селективные УЗО. В их маркировке появляется буква «ЭС» (S). Понятно, что селективные УЗО ставятся на ввод электропитания. Правда, в пределах квартирного щитка, использование селективных УЗО не актуально.

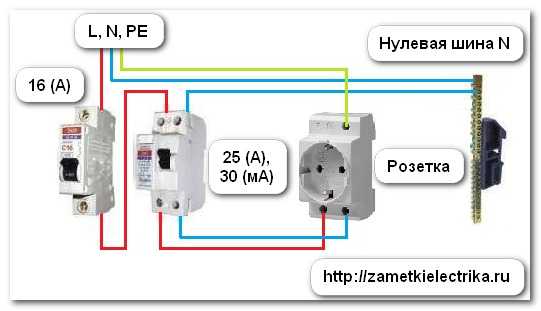

О нескольких УЗО в щитке

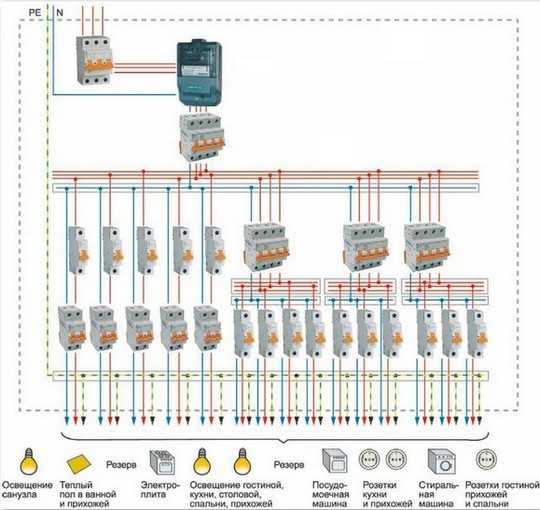

Если вам нужно поставить несколько УЗО для своего помещения, важно соблюдать следующие правила.
- Каждое УЗО на выходе, должно иметь свою нулевую шину. И все розетки этой группы должны «брать» ноль с этой шины.
- Также в щите на вводе нужно оставить общую нулевую шину. С нее ноль должны «брать» все электроприборы групп без УЗО.
- Если использовать одну нулевую шину, то срабатывание УЗО будут беспорядочными, а тестировать УЗО станет невозможно.
К слову, это правило органично вытекает из классических правил систем заземления. После разделения PEN проводника на N и PE проводники, их объединение, внутри сети, запрещено.
УЗО в двухпроводных сетях
Не могу не высказаться, по вопросу установки УЗО в двухпроводных сетях без заземления. В «чистых» схемах заземления TN-C ставить УЗО не нужно. В схемах TN-C-S, использование УЗО вполне оправдано. К слову, по нашим нормативам, считается, что УЗО с токами отсечки не более 30 мА, защищают не только от косвенного, но и дополнительно защищает от прямого прикосновения. А значит УЗО с током отсечки ≤ 0,03 А, даже в двухпроводных сетях не помешает.
Западные нормативы пошли дальше. Они считают, что использование УЗО мгновенного срабатывания позволяют не использовать автоматы защиты. Правда, это относится только к сетям со сделанным заземлением (схема TN-S).
©Ehto.ru
Другие статьи радела «УЗО»
Похожие посты:
Поделиться ссылкой:
ehto.ru

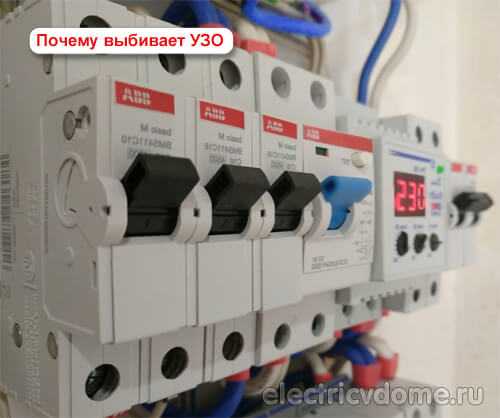

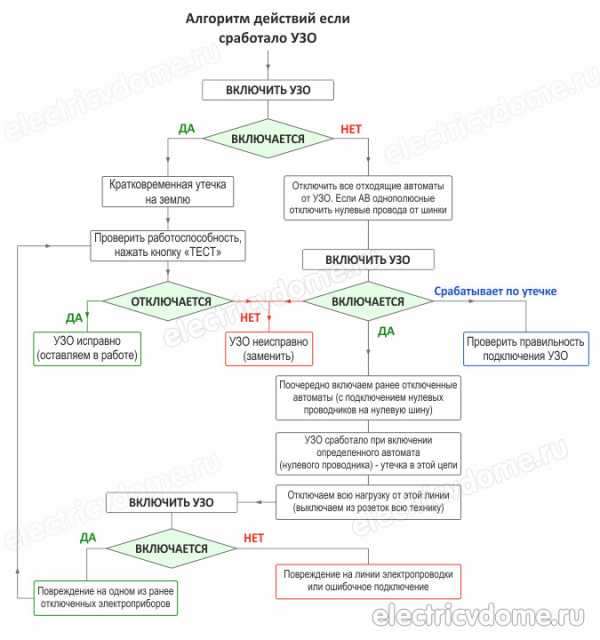

Почему выбивает УЗО — причины. Срабатывает УЗО: алгоритм как включить
Для безопасности жителей дома или квартиры к электроприборам подключается заземление, но для большей надёжности желательно установить УЗО или дифференциальный автомат, а в некоторых ситуациях, предусмотренных Правилами Устройства Электроустановок, использование такого устройства является обязательным.
Этот аппарат отключает электропроводку в аварийных ситуациях, но иногда срабатывание защиты происходит без видимой причины.
Есть много причин для выбивания УЗО, основными из которых являются проблемы с электропроводкой, электрооборудованием и выход из строя самого устройства. Кроме того, отключение аппарата сразу после установки может произойти при его неправильном подключении.
Основные причины срабатывания УЗО
Принцип работы УЗО основан на сравнении тока в нулевом и фазном проводах. При условии исправной изоляции между токоведущими частями электроприбора и заземлённым корпусом эти токи равны. При нарушении изоляции или прикосновении человека к частям, находящимся под напряжением, появляется ток утечки, равенство нарушается и аппарат отключает приборы и провода от сети. Другое название этого защитного устройства — дифференциальное реле или дифреле.
| Справка! Есть устройства, совмещающие функции УЗО и автоматического выключателя. Такой прибор называется дифференциальный автомат или дифавтомат. |
Многим начинающим электромонтёрам интересно, почему выбивает УЗО. Причин аварийного отключения дифреле много. В зависимости от конкретной ситуации меняется способ поиска неисправности и методы её устранения.
Все случаи отключения УЗО делятся на три группы:
- Ложное срабатывание. Происходит без видимой причины при исправной электропроводке и электроприборах.

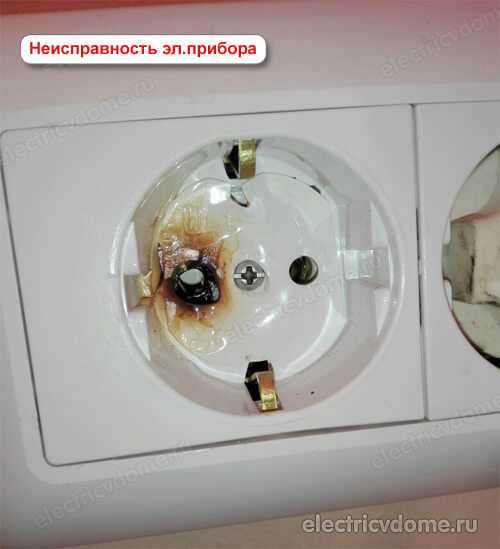

- Аварийное отключение. Происходит при нарушении изоляции между токоведущими частями электроприбора и заземлённым корпусом, а так же при прикосновении к этим частям человека.

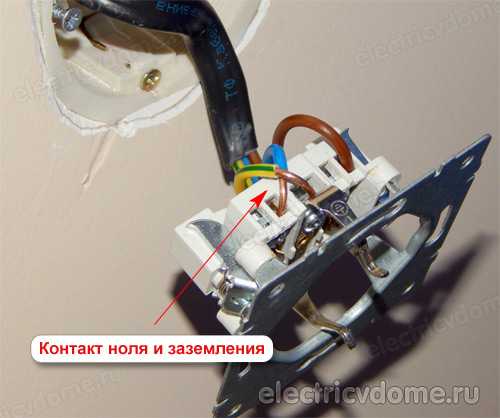

- Неправильный монтаж. Срабатывание происходит сразу после завершения работ по монтажу устройства или электропроводки.
Дифференциальный автомат отключается так же при коротком замыкании или перегрузке линий электропроводки.
Ложное срабатывание УЗО (без нагрузки)
В данном разделе содержатся причины ложных срабатываний, которые относятся к неисправности самого устройства защитного отключения. Почему выбивает УЗО при исправной электропроводке и электроприборах? В некоторых случаях причиной того, что сработало УЗО, является не аварийная ситуация, а выход из строя самого аппарата. Он может быть изготовлен с браком заводом изготовителем или выйти из строя во время хранения или в процессе эксплуатации.
1) Неисправность кнопки «Тест»

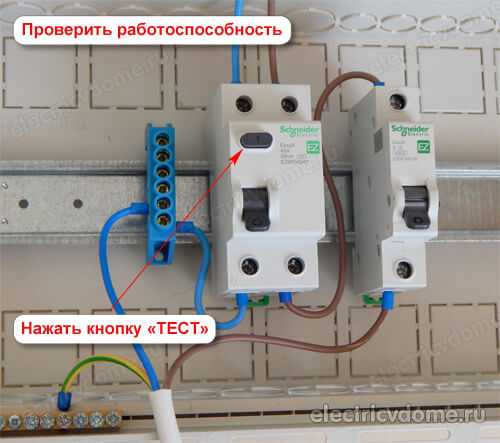

При эксплуатации исправность аппарата необходимо периодически проверять. Для этого на его передней панели находится кнопка «Тест». При её нажатии должно произойти срабатывание защиты.
Если выбивает УЗО, причиной может быть неисправность этой кнопки:
- Отсутствие срабатывания УЗО при нажатии. В этом случае устройство перестаёт выполнять свои защитные функции и подлежит немедленной замене.
- При «залипании» контактов кнопки ручку аппарата не получается взвести в рабочее положение. Такая ситуация сохраняется, если от устройства отключить отходящие провода. Если при их отсоединении прибор включается, то проблема не в кнопке «ТЕСТ», а в наличии тока утечки в электроприборах или проводке.

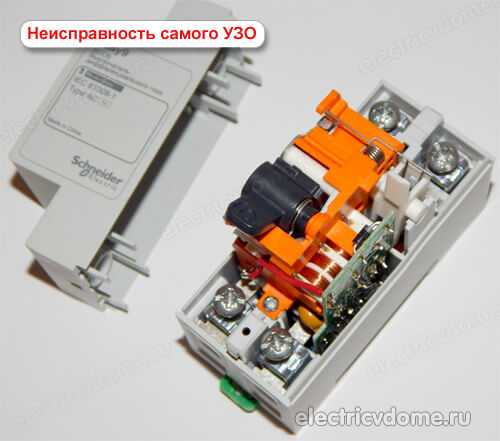

2) Неисправен спусковой механизм
Постоянное срабатывание может происходить при неисправном спусковом механизме. В этом случае устройство защитного отключения будет отключаться при ударах двери и других толчках или не будет включаться совсем.
Для выявления этой неисправности необходимо обесточить дифреле, включить его и постучать по его корпусу ручкой отвёртки. Если аппарат не включается или отключается при лёгком постукивании, то неисправен механизм и УЗО необходимо заменить.
3) Появление конденсата внутри УЗО
При монтаже электрощита в сыром помещении или на улице внутри установленной в нём аппаратуры может появится конденсат. Это приведёт к появлению тока утечки внутри прибора и срабатыванию защиты.
Эта неисправность проверяется так же, как неисправность кнопки «Тест» — отключением отходящих проводов. Кроме того, в электрощите будут видны следы влаги и окисленные провода.
Почему выбивает УЗО при включении
Чаще всего срабатывание защиты вызывается неисправностями в электропроводке или нарушением изоляции электроприборов и появлением тока утечки. Давайте рассмотрим случаи рабочего срабатывания УЗО, сразу при включении.

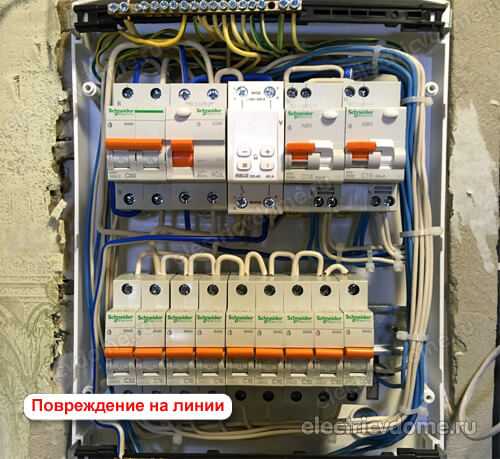

4) Повреждение питающего кабеля
Одна из причин, почему срабатывает УЗО — это повреждение электропроводки. Например, вы сверлили стену и повредили проложенный внутри кабель.
Этот вид повреждений обнаружить и устранить труднее всего. В некоторых случаях придётся заменить часть проводов или всю электропроводку целиком.
Это повреждение может произойти в разных ситуациях:
- попадание влаги в распредкоробку;
- нарушение изоляции во время проведения ремонтных работ;
- перегрев скруток и нарушение изоляции в распределительных коробках;
- при выполнении проводки открытым способом на чердаке её могли погрызть мыши.
| Информация! Старая проводка выполнялась проводами в резиновой изоляции, которая за много лет эксплуатации может пересохнуть и потрескаться, в результате чего мог появиться ток утечки из-за отсыревшей стены. |
5) Неисправность электроприбора
Самой частой причиной отключения УЗО является неисправность электроприбора (стиральной машинки, водонагревателя и т.п.). При нарушении изоляции заземлённого корпуса, повреждении вилки или розетки появляется ток утечки, вызывающий срабатывание защиты.
Для определения неисправного устройства отключаются все электроприборы, подключённые к сработавшему дифференциальному реле. При отсутствии срабатывания производится последовательное подключение приборов к сети до повторного отключения УЗО. Устройство, вызвавшее срабатывание защиты, является неисправным и подлежит ремонту или замене.
6) Попадание человека под напряжение
При прикосновении человека к токоведущим частям через него начинает идти ток утечки. Это нарушает равенство токов, протекающих через УЗО и приводит к аварийному отключению.
Подобная ситуация возникает при прикосновении не только к фазному, но и к нулевому проводам. Напряжения на нулевом проводе недостаточно, чтобы нанести электротравму, но тока утечки, проходящего по цепи «ноль-человек-заземлённые конструкции» достаточно для аварийного отключения.
Неправильное подключение
Чаще всего ложное отключение происходит из-за неправильного монтажа устройства защитного отключения или розеток. В этом случае срабатывание защиты происходит сразу после подачи напряжения.
7) Ошибочное подключение в электрощите
Монтаж аппарата в электрощите необходимо производить по схеме, которая находится на корпусе или в прилагаемой инструкции.
Среди наиболее частых ошибок подключения являются соединение нулевого провода и провода заземления на общей шине. Соединение нулевых проводов разных групп УЗО или объединение нулей на выходе.
Одна из самых распространённых ошибок при подключении — подключение только одного ноля, по аналогии с реле напряжения.
8) Неправильный монтаж в розетке
Если срабатывание происходит после установки розетки или включения в неё исправного устройства, то одной из причин может быть неправильный монтаж розетки:
- при установке электророзетки в установочную коробку под лапки попали провода и произошло замыкание между нулевым (N) и заземляющим проводом (PE);
- при подключении проводов были перепутаны нулевой провод и заземление.
Как включить УЗО после срабатывания
Если произошло срабатывание, то необходимо найти причину аварии и устранить её. Давайте рассмотрим алгоритм действий что делать, если выбивает или срабатывает УЗО:
- 1. Вернуть ручку УЗО в исходное положение. Если УЗО взводится (включается), возможно была кратковременная утечка тока или прикосновение человека к токоведущим частям. В этом случае необходимо проверить работоспособность аппарата нажатием кнопки «Тест».
- 2. Если УЗО не включается, то может быть неисправно само устройство или электропроводка. При срабатывании сразу после установки аппарата, то возможен неправильный монтаж. В этом случае производится поиск неисправности.
- 3. Отключить все автоматические выключатели, подключённые после дифреле. Если они однополюсные, то, чтобы исключить утечку тока из нулевого провода его отсоединяют от нулевой шины.
- 4. Вернуть ручку УЗО в рабочее положение. Если она взводится, то проверить исправность аппарата кнопкой «Тест». Если УЗО не взводится или не отключается кнопкой, значит оно неисправно и подлежит замене.
- 5. Последовательно включить ранее отключенные автоматы. Если защита срабатывает при включении одного из автоматических выключателей, значит есть проблема в проводке или электроприборах, подключенных к этому автомату.
- 6. Выключить из розеток или отсоединить от клеммников все электроприборы в этой линии. Включить УЗО.
- 7. Если взвести УЗО не получается, то неисправна электропроводка и необходима ревизия распределительных коробок с последовательным отключением отдельных участков цепи. Если УЗО включается, то неисправен один из электроприборов.
- 8. Последовательно включить все отключенные устройства, проверяя при этом их в работе. При подключении к сети или работе неисправного аппарата должна сработать защита.
- 9. Отключить неисправное устройство и отправить его в ремонт. Подключить остальные приборы.
- 10. Взвести УЗО и проверить его кнопкой «Тест». Если дифреле не включается, повторить п.п. 6-9.
При ремонте и обслуживании электросетей важно знать, почему выбивает УЗО. Это поможет быстрее найти и устранить неисправности и сделает эксплуатацию электроприборов более безопасной.
Похожие материалы на сайте:
Понравилась статья — сохрани на стену!
electricvdome.ru
Проверка УЗО и дифавтоматов с помощью прибора MRP-200
Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».
В сегодняшней статье я хотел бы рассказать Вам о методике проверки УЗО с помощью прибора MRP-200 от Sonel.
Данная проверка выявляет факт работоспособности устройств защитного отключения.
Все, что будет говориться в этой статье, с таким же успехом относится и к дифференциальным автоматам (дифавтоматам).
Неисправность и неработоспособность УЗО и дифавтоматов может привести к серьезным последствиям, т.к. они обеспечивают дополнительную защиту от прямого прикосновения к токоведущим частям, находящихся под рабочим напряжением, например, при ошибочном касании фазного проводника, как в последнем тяжелом несчастном случае, про который я Вам подробно рассказывал.
Также УЗО обеспечивает защиту от косвенного прикосновения к нетоковедущим частям, которые могут оказаться под напряжением в случае какой-либо аварийной ситуации, например, при ухудшении изоляции проводов и пробое фазы на корпус бытового прибора. Более подробно о необходимости установки УЗО или дифавтоматов Вы можете почитать, перейдя по этой ссылке.
Таким образом, после монтажа и установки УЗО, необходимо провести их проверку, или другими словами, испытание.
Но сначала обратимся к нормативной базе.
Согласно ПУЭ, п.1.8.37, п.п.5, при приемо-сдаточных испытаниях УЗО и дифференциальные автоматы необходимо проверять в соответствии с рекомендациями завода-изготовителя.
А что же сказано в этих самых рекомендациях? Открываем паспорт на первое попавшееся мне УЗО ВД1-63 от IEK и читаем.
Проверка состоит из следующих манипуляций:
1. Проверка рычажка управления

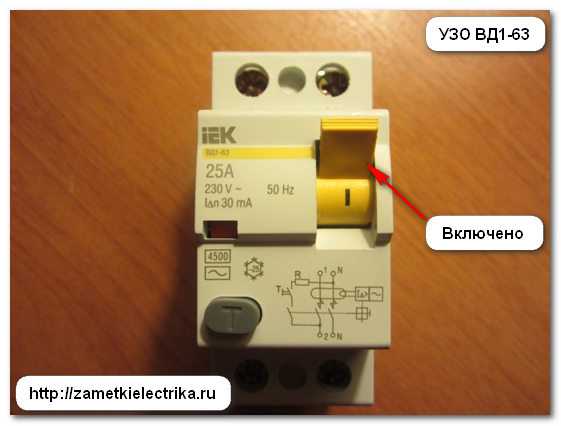

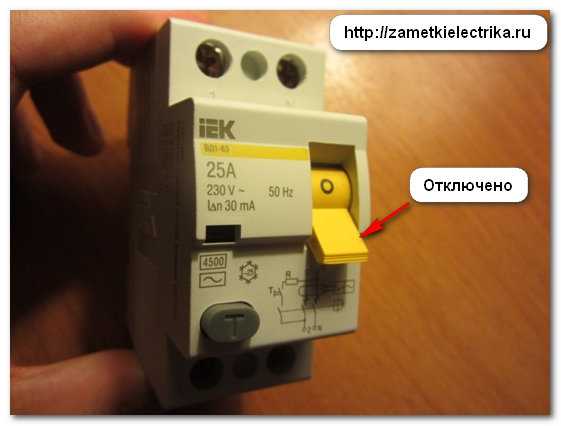

Рычажок управления должен четко фиксироваться в двух положениях, либо «включен» (I), либо «отключен» (О). Никаких промежуточных положений у него быть не должно.
2. Проверка кнопкой «Тест»
Для проверки УЗО с помощью кнопки «Тест», его нужно подключить к сети. Вот примеры схем подключения УЗО в однофазной и трехфазной сетях:

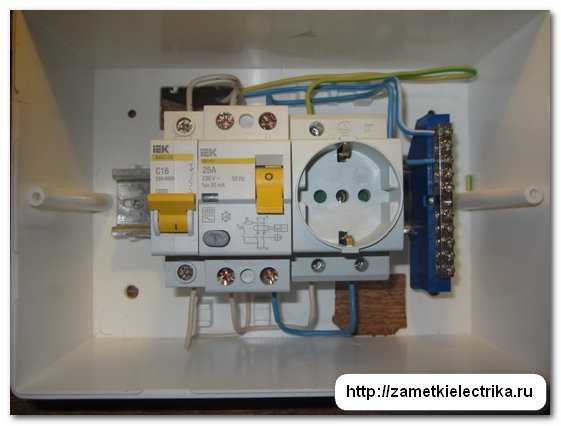

Для примера я собрал простенькую схему питания розетки через автомат ВА47-29 16 (А) и УЗО ВД1-63 25 (А), 30 (мА).

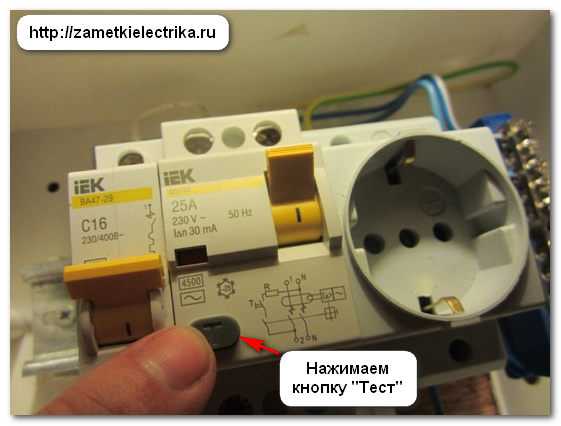

После подключения УЗО, включаем его с помощью рычажка управления и нажимаем на кнопку «Тест» — УЗО должно отключиться.
Если этого не произошло, то значит УЗО неисправно и его необходимо заменить — это при условии, что оно было правильно подключено.
Согласно ПТЭЭП, Приложение 3, п.28.7, проверки УЗО с помощью кнопки «Тест» необходимо проводить ежеквартально, а если руководствоваться паспортом на УЗО, то и вовсе каждый месяц. Так что не пренебрегайте этими требованиями, ведь не трудно же подойти раз в месяц к щитку и понажимать заветные кнопочки.
На самом деле данная проверка является несколько поверхностной, т.к. мы не получаем реальных значений токов отключений и времени срабатывания, поэтому при вновь установленных УЗО и дифавтоматах необходимо проводить более тщательные измерения, про которые я расскажу ниже.
3. Измерение отключающего дифференциального тока или тока уставки

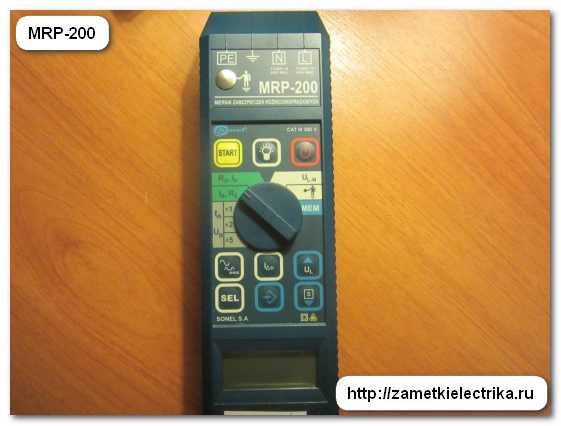

Для измерения отключающего дифференциального тока (тока уставки) УЗО в нашей электролаборатории имеется специальный прибор MRP-200 от Sonel, который входит в госреестр средств измерений. Сейчас такие уже не выпускают, а вместо них идут более современные MRP-201 от этого же производителя.
Приобрели мы MRP-200 еще в 2004 году, и он служит нам верой и правдой уже более 10 лет. Каждый год мы его поверяем в местном отделении Ростеста — нареканий нет.

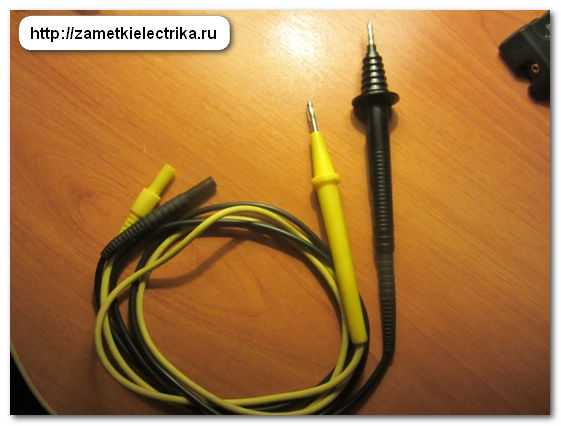

В комплекте с прибором имеются два измерительных щупа с острым зондом типа «банан» и кабель со специальной сетевой вилкой Uni Schuko.

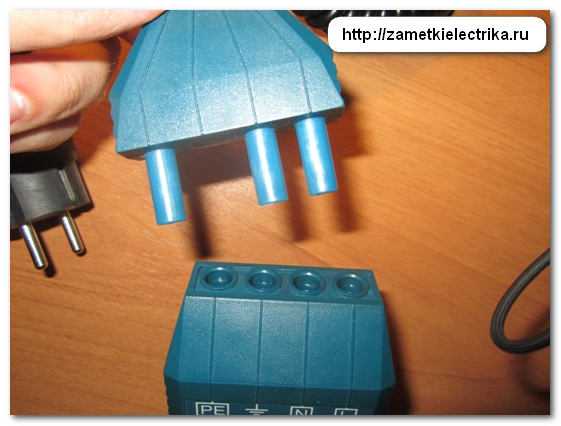

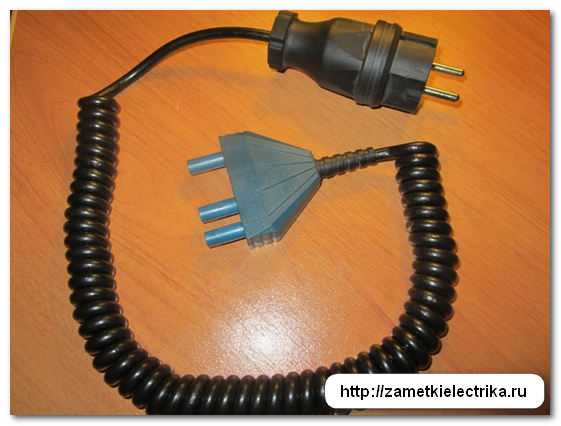

Для моего примера мне более удобнее использовать вилку Uni Schuko. Щупы, в основном, мы используем только при проверке снятых УЗО или при проведении других измерений, потому как прибор MRP-200 не ограничивается только проверкой УЗО, но об этом я еще расскажу Вам в следующих своих публикациях.

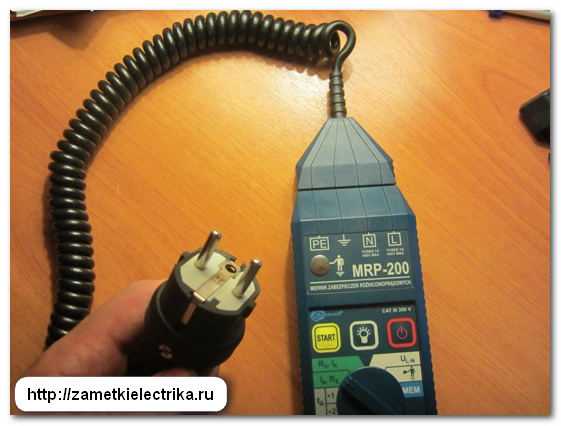

Итак, соединяем разъем вилки Uni Schuko с прибором MRP-200.
Прибор готов к измерениям.

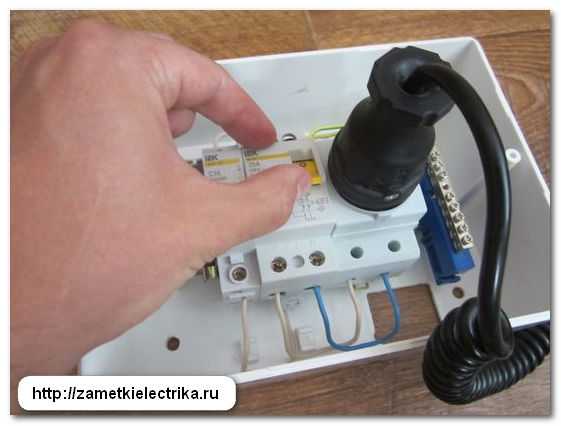

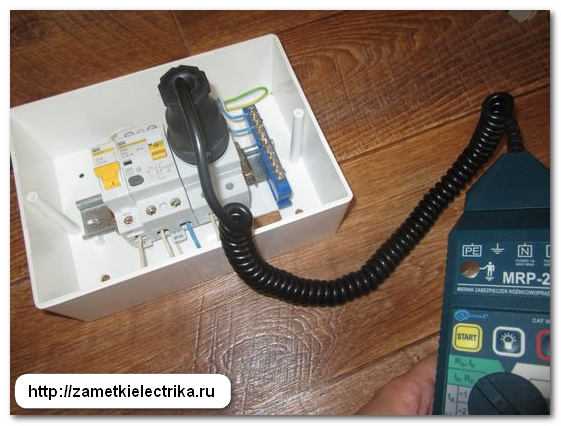

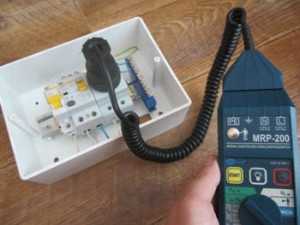

Затем включаем вилку в нашу розетку. Кстати, при подключении не обязательно соблюдать полярность.

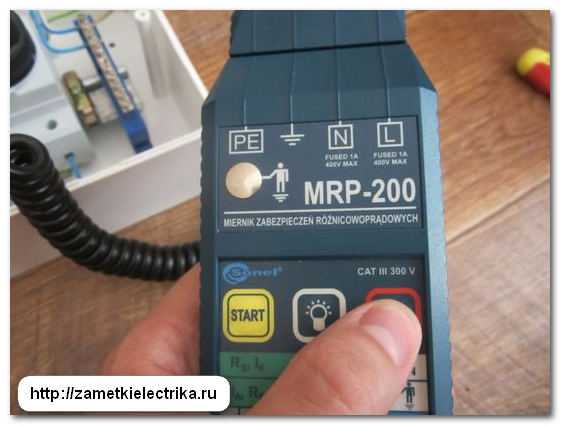

Включаем прибор, нажав на красную кнопку «Включение».

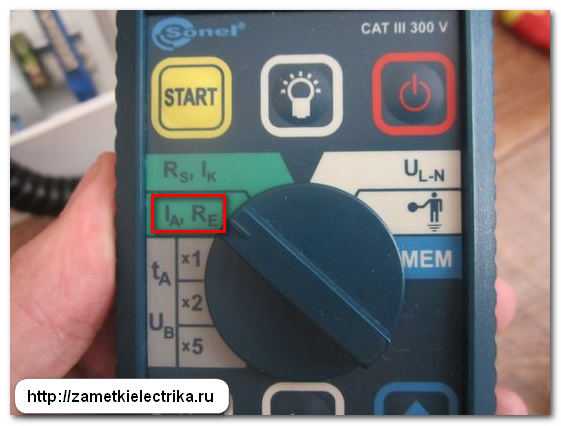

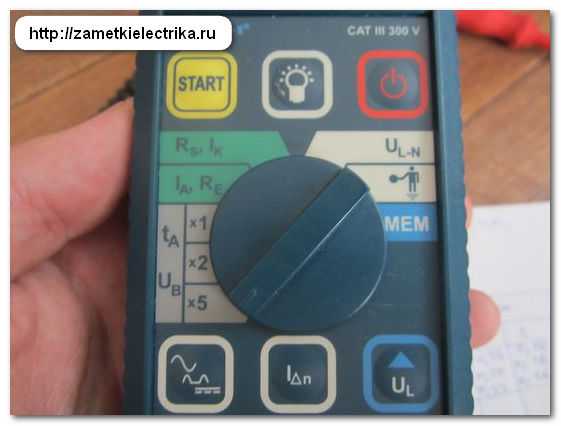

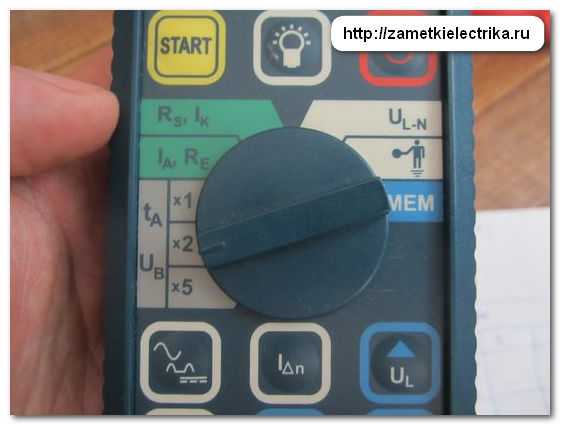

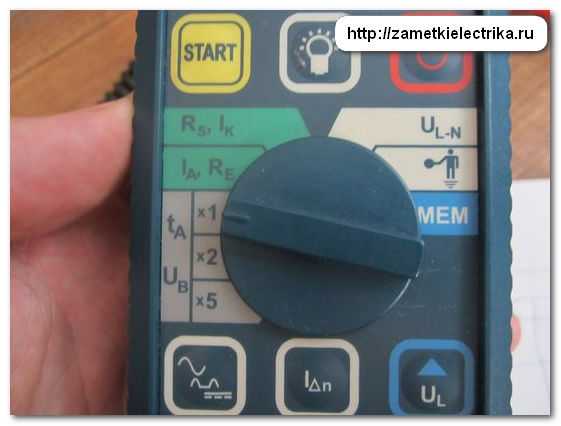

Поворотный переключатель режимов работы прибора устанавливаем на функцию измерения тока отключения УЗО (Iа, Re).
Выбираем тип испытуемого УЗО и его номинальный дифференциальный ток.
В нашем примере ВД1-63 имеет тип «АС» (срабатывает при возникновении переменного тока утечки), является неселективным и имеет номинальный дифференциальный ток 30 (мА). Эти параметры указаны непосредственно на лицевой стороне УЗО. Кстати, об этом я также подробно рассказывал в статье о том, как правильно выбрать и купить УЗО
— обязательно прочитайте ее. Для информации рекомендую также ознакомиться с моей статьей про все имеющиеся разновидности и типы УЗО.

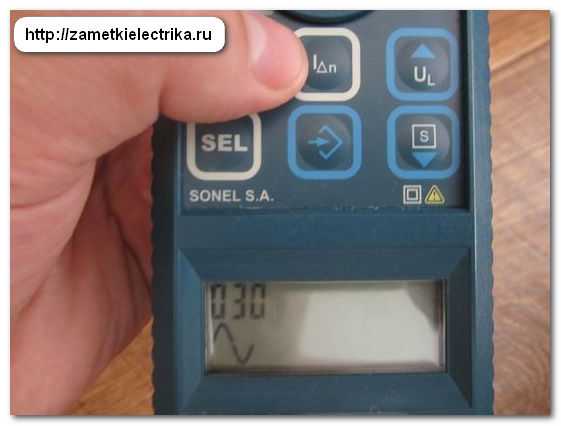

С помощью следующих кнопок выбираем тип «АС» и уставку 30 (мА). Каждую кнопку нужно нажимать по несколько раз, чтобы выбрать необходимый параметр.

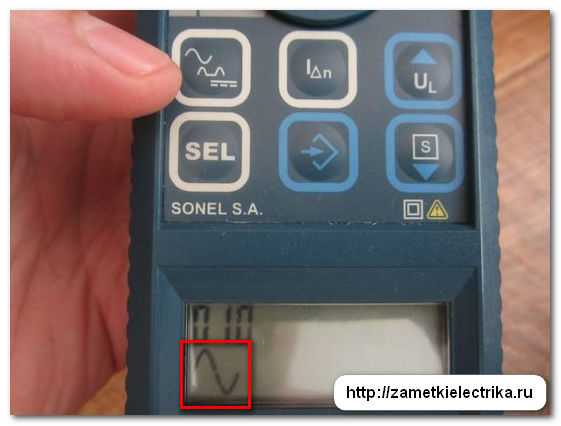

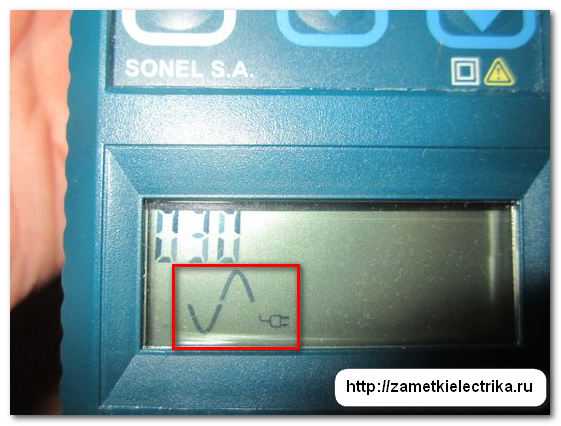

Тип «АС» обозначается в виде «чистой» синусоиды.
В данном приборе можно установить 10, 30, 100, 300 и 500 (мА). Цифра «030» обозначает, что выбрана уставка 30 (мА).
Проверяемое УЗО является неселективным, т.е. буква «S» на дисплее гореть не должна. Это устанавливается поочередным нажатием на кнопку «S».
Проверяем, что автомат и УЗО включены.

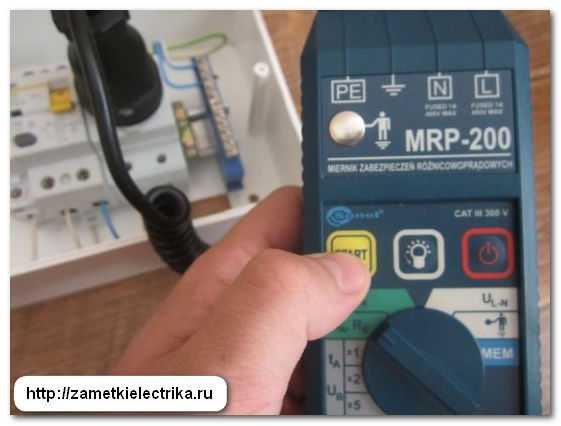

А теперь нажимаем на желтую кнопку «Start».
На экране появится значение сопротивления заземления, но в рамках данной статьи нас оно не интересует. Поэтому нажимаем повторно на кнопку «Start» и через некоторое время УЗО срабатывает, а на экране появляется значение фактического отключающего дифференциального тока IΔn, которое равно 23,9 (мА).
Попробуем изменить у типа «АС» начальную фазу амплитуды переменного напряжения с 0° на 180°, т.е. выбираем вот такую характеристику и снова проводим замер.

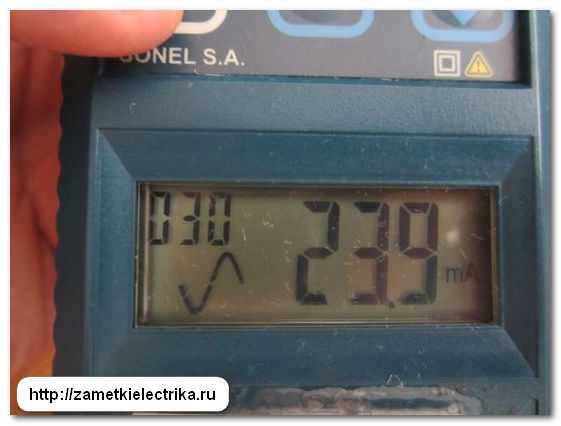

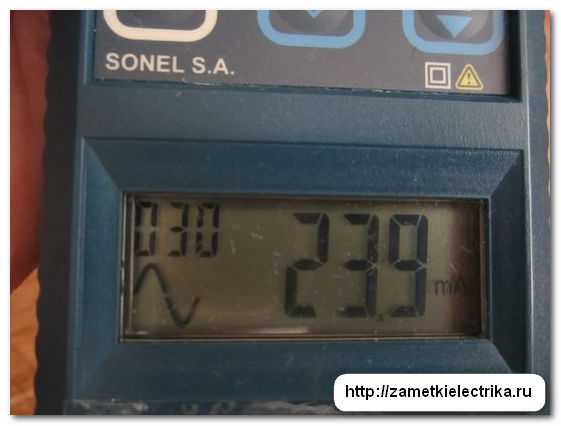

УЗО отключается, а на ЖК-дисплее появляется значение фактического отключающего дифференциального тока IΔn, которое также равно 23,9 (мА). Как говорится, «от перестановки мест слагаемых сумма не меняется», а у нас не изменилось значение при изменении начальной фазы амплитуды, поэтому дальнейшие измерения я буду проводить при какой-то одной характеристике.
Как видите, получившиеся значения чуть меньше 30 (мА) и это абсолютно правильно, т.к. согласно ГОСТ Р 51326.1-99, п.5.3.4. номинальный неотключающий дифференциальный ток должен быть не меньше 0,5 от номинального тока уставки.
Т.е. для нашего УЗО, измеренное значение не должно быть ниже 15 (мА). У нас получилось 23,9 (мА), что удовлетворяет требованиям ГОСТа.
Кстати, в ПУЭ и ПТЭЭП про данное значение не говорится ни слова.
Хочу обратить внимание на то, что точность измерения зависит от существующей в цепи фоновой утечки, поэтому при измерении тока УЗО на розетках с помощью вилки Uni Schuko, показания фоновой утечки будут влиять на результат измерения в сторону его увеличения. Поэтому, если изначально измерить ток отключения УЗО на розетках, а потом непосредственно на зажимах УЗО при отключенных проводах нагрузки, то разница в показаниях и будет равна фоновой утечке. Таким образом, мы можем определить фоновую утечку в той или иной линиях электропроводки.

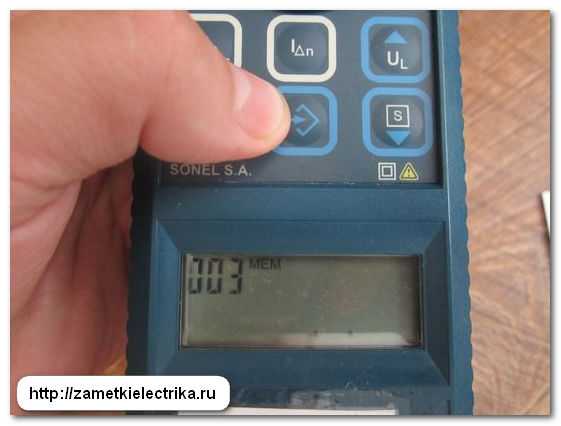

Для занесения измеренного показания в память прибора нужно нажать на кнопку с изображением стрелки.

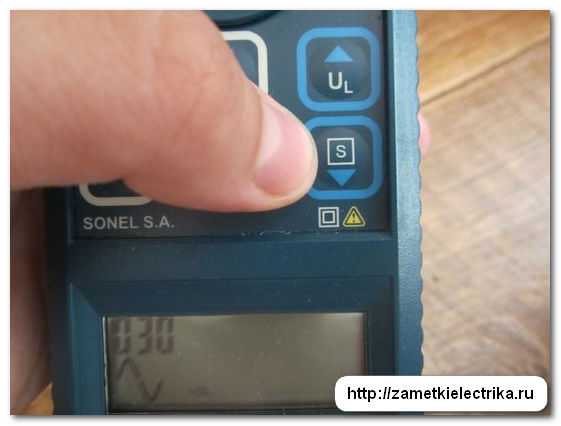

Выбираем нужную нам ячейку памяти с помощью кнопок «UL» и «S» (на фотографии выбрана третья ячейка) и еще раз нажимаем на кнопку со стрелкой. Произойдет звуковой сигнал — это означает, что показание занесено в память прибора. Всего в прибор можно занести около 400 комплектов результатов измерений.
4. Измерение времени срабатывания УЗО
После измерения фактического отключающего дифференциального тока необходимо измерить время срабатывания УЗО на уставках 1, 2 и 5-кратных от номинального тока уставки.
В паспорте на УЗО указаны время-токовые характеристики УЗО ВД1-63 при 1, 2 и 5-кратных значениях от номинального тока утечки, т.е. в таблице даны минимальные и максимальные допустимые пределы по времени срабатывания в зависимости от тока утечки.
Подобная таблица с минимальными и максимальными значениями времени отключения УЗО и дифавтоматов типа АС имеется и в ГОСТ Р 51326.1-99, п.5.3.12, таблица 1.
Вот мы сейчас и проверим наше УЗО, согласно заявленным характеристикам завода-изготовителя и требованиям настоящего ГОСТа.
Ставим поворотный переключатель MRP-200 на функцию измерения времени (ta, Uв) в режим однократного тока «1» и нажимаем кнопку «Start».
На дисплее прибора появится значение напряжения прикосновения, но в рамках данной статьи нас оно не интересует, поэтому нажимаем повторно на кнопку «Start». УЗО отключилось, а на дисплее прибора отобразилось время его отключения при 1-кратном токе уставки, т.е. при токе 30 (мА) УЗО отключилось за время 33 (мс) или 0,033 (с).
Аналогично измеряем время, только при 2-кратном токе уставки. Для этого поворотный переключатель устанавливаем в режим двухкратного тока «2» и нажимаем кнопку «Start».
УЗО отключилось, а на дисплее прибора отобразилось время его отключения при 2-кратном токе уставки, т.е. при токе 60 (мА) УЗО отключилось за время 16 (мс) или 0,016 (с).
Аналогично, только при 5-кратном токе уставки. Для этого поворотный переключатель устанавливаем в режим пятикратного тока «5» и нажимаем кнопку «Start».
УЗО отключилось, а на дисплее прибора отобразилось время его отключения при 5-кратном токе уставки, т.е. при токе 150 (мА) УЗО отключилось за время 14 (мс) или 0,014 (с).
Измеренные значения времени срабатывания УЗО удовлетворяют требованиям ГОСТа и даже с хорошим запасом.
Для информации: если на вводе в квартиру установить УЗО на 100 (мА), а на групповых линиях по 30 (мА), то при возникновении утечки в какой-либо линии будет соблюдена некоторая селективность срабатывания УЗО не только по току, но и даже по времени.
По результатам проведенной проверки можно сделать заключение о том, что УЗО исправно и годно к эксплуатации.
Для сравнения результатов я решил проверить еще два УЗО ВД1-63 16 (А), 30 (мА) от IEK, ВД1-63 16 (А), 30 (мА) от TDM и дифавтомат АВДТ32 16 (А), 30 (мА) от IEK.
Измеренные результаты занес в таблицу.
Заключение
Периодичность проведения проверок УЗО на предприятиях утверждает его технический руководитель. На нашем предприятии срок периодичности составляет 1 раз в 2 года. После проведения проверки выдается протокол установленной формы.
Естественно, что проверку с помощью кнопки «Тест» нужно осуществлять каждый месяц, об этом я уже говорил Вам в начале статьи.
Совет для граждан-потребителей: настоятельно Вам советую после установки УЗО и других аппаратов защиты (автоматические выключатели, дифавтоматы) приглашать электролабораторию для их проверки. И только после этого можно быть уверенным, что они у Вас исправны и в случае возникновения какой-либо неисправности в электропроводке должным образом сработают.
Для наглядности я снял видео, где Вы можете своими глазами посмотреть, как проводятся испытания УЗО и дифавтоматов.
P.S. На этом все. Спасибо за внимание.
Если статья была Вам полезна, то поделитесь ей со своими друзьями:
zametkielectrika.ru
Типы УЗО
Прежде чем идти в магазин за УЗО нужно понимать для каких целей и какого типа нам оно необходимо. Данные устройства выпускаются с разными параметрами, которые имеют свои особенности в эксплуатации. Для правильного выбора УЗО вам необходимо знать про них практически все. В данной статье мы подробно рассмотрим все типы УЗО…
Типы УЗО
УЗО можно разделить на следующие типы:
- По роду тока утечки.
- По величине номинального тока.
- По величине дифференциального тока утечки
- По выдержки времени на срабатывание.
- По роду электросети.
- По принципу срабатывания.
Типы УЗО по роду тока утечки
Этот параметр дает нам понять в сетях какого рода тока (постоянный или переменный) нужно использовать те или иные УЗО.
- «АС» – означает, что такое устройство срабатывает при возникновении утечки переменного тока. Это самый ходовой и недорогой тип УЗО, который используется в квартирах и домах. Оно обозначается на корпусе знаком «~».
- «А» – означает, что такое устройство сработает при возникновении утечки переменного или постоянного пульсирующего тока. Оно немного дороже типа АС. Его стоит использовать если в паспортах на электрооборудование указано, что необходимо их подключать через УЗО типа «А». Оно обозначается на корпусе так:
- «В» — означает, что такое устройство сработает при возникновении утечки переменного или выпрямленного тока. Этот вариант дорогой и используется на производстве. В вашей квартире ему делать нечего, хотя вы его и не найдете в обычном магазине.
Типы УЗО по величине номинального тока.
Величина номинального тока показывает какую максимальную нагрузку могут выдержать внутренние механизмы и контакты устройства. Это: 16, 20, 25, 32, 40, 63, 80 и 100А. Обозначение номинального тока на корпусе не означает, что устройство защищает электропроводку от короткого замыкания и от перегрузки. Для этих целей перед УЗО нужно устанавливать автоматический выключатель.
Обычно подбирают УЗО и автомат на один номинал. Хотя стоит выбирать УЗО со значением номинального тока большим на одну ступень. Например, если автомат стоит на 25А, то УЗО ставим на 32А. Почему так? Если вы посмотрите время-токовые характеристики автоматических выключателей, то увидите, что автомату нужно какое-то время, чтобы в нем сработал тепловой расцепитель при возникновении перегрузки. Это означает, что через автомат от нескольких секунд до нескольких минут может протекать повышенный ток. Он же будет протекать и через УЗО. Соответственно, что все это время контакты и механизмы УЗО будут подвергаться воздействию тока, на который они не рассчитаны. Устройство начнет греться и со временем могут произойти плачевные последствия, хорошо, если просто сгорит УЗО и не более.
Типы УЗО по величине дифференциального тока утечки
Выпускают УЗО на следующие величины тока утечки: 10, 30,100, 300, и 500 мА. Эту величину можно увидеть на корпусе устройства. Ее также некоторые производители указывают в амперах. Тогда будет следующее обозначение: 0,01; 0,03; 0,1; 0,3 и 0,5 А. В схемах распределительных щитов для защиты человека от удара током применяют УЗО с током утечки безопасным для организма – это до 30мА. Устройство с током утечки от 100мА используют уже в противопожарных целях. Ток в 100мА может причинить серьезный вред человеку.
Типы УЗО по выдержки времени на срабатывание
Бывают два типа по задержки на отключение нагрузки. Это «S» и «G».
Такие УЗО применяются, чтобы соблюсти селективность в сложных распределительных щитках. Обычные УЗО срабатывают при возникновении тока утечки через 0,02-0,03 секунды. Это хорошо, но что делать, если у нас еще стоит и общее входное УЗО и еще по отдельному на каждую линию. Для того чтобы исключить во время неисправности в какой-то линии одновременное срабатывание группового и общего устройств необходимо использовать селективное УЗО типа «G» с выдержкой времени на срабатывание 0,06-0,08 секунд или типа «S» с выдержкой времени на срабатывание уже 0,15-0,5 секунд. Эта задержка во времени позволяет входному общему УЗО оставаться в рабочем состоянии и исключает обесточивание всей квартиры.
Типы УЗО по роду электросети
Тут все просто. УЗО применяются как в однофазной сети, так и в трехфазной. В обычные квартиры приходит однофазная сеть и здесь нужно применять двухполюсные УЗО (2Р). Они занимают в щитке два модуля и имеют один контакт для подключения нулевого проводника и один контакт для подключения фазного проводника. Смотрите схему подключения УЗО. В частные дома часто приходит трехфазная сеть и здесь нужно использовать 4-х полюсные УЗО (4Р). Они занимают в щитке четыре модуля и имеют один контакт для подключения нулевого проводника и три контакта для подключения фазных проводников.
Типы УЗО по принципу срабатывания
- Электромеханические. Их работа не зависит от присутствия в сети напряжения. Такие типы сегодня самые популярные и более доступные.
- Электронные. В таких УЗО присутствует электронная схема, для работы которой необходимо внешнее питание.
Улыбнемся:
Решили электрик, каменщик и плотник поспорить, чья профессия появилась раньше. Каменщик говорит:
— Мы построили пирамиду.
Плотник:
— Мы еще раньше ковчег построили.
А электрик говорит:
— Это все ерунда. Бог сказал да будет свет, так вот, мы уже тогда кабель проложили.
sam-sebe-electric.ru
