В чем измеряется напряжение тока – определение, формулы и как измеряется

определение, формулы и как измеряется

В данной статье мы подробно разберем что такое напряжение, как просто его представить и измерить.

Определение

Напряжение — это электродвижущая сила, которая толкает свободные электроны от одного атома к другому в том же направлении.

В первые дни электричества напряжение было известно как электродвижущая сила (ЭДС). Именно поэтому в уравнениях, таких как закон Ома, напряжение представлено символом Е.

Алессандро Вольта

Единицей электрического потенциала является вольт, названный в честь Алессандро Вольта, итальянского физика, жившего между 1745 и 1827 годами.

Алессандро Вольта был одним из пионеров динамического электричества. Исследуя основные свойства электричества, он изобрел первую батарею и углубил понимание электричества.

Представление напряжения

Легче всего понять напряжении, представив давлении в трубе. При более высоком напряжении (давлении) будет течь более сильный ток. Хотя важно понимать,

что напряжение (давление) может существовать без тока (потока), но ток не может существовать без напряжения (давления).

Напряжение часто называют разностью потенциалов, потому что между любыми двумя точками в цепи будет существовать разница в потенциальной энергии электронов. Когда электроны протекают через батарею, их потенциальная энергия увеличивается, но когда они протекают через лампочку, их потенциальная энергия будет уменьшаться, эта энергия покинет цепь в виде света и тепла.

Возьмите, например, обычную 1,5-вольтовую батарею AA, между двумя клеммами (+ и -) есть разность потенциалов 1,5 Вольт.

Напряжение или разность потенциалов — это просто измерение количества энергии (в джоулях) на единицу заряда (кулона). Например, в 1,5-вольтовой батарее AA каждый кулон (заряд) будет получать 1,5 вольт или джоулей энергии.

Напряжение = [Джоуль ÷ Кулон]

1 вольт = 1 джоуль на кулон

100 вольт = 100 джоулей на кулон

1 кулон = 6 200 000 000 000 000 000 электронов (6,2 × 10 ¹⁸ )

В чем измеряется напряжение

Мы измеряем напряжение в единицах «Вольт», которые обычно обозначаются просто буквой «V» на чертежах и технической литературе. Часто необходимо количественно определить величину напряжения, это делается в соответствии с единицами СИ, наиболее распространенные величины напряжения, которые вы увидите:

• мегавольт (мВ)
• киловольт (кВ)
• вольт (В)
• милливольт (мВ)
• микровольт (мкВ)

Напряжение всегда измеряется в двух точках с помощью устройства, называемого вольтметром. Вольтметры являются либо цифровыми, либо аналоговыми, причем последний является наиболее точным. Вольтметры обычно встроены в портативные цифровые мультиметровые устройства, как показано ниже, они являются распространенным и часто важным инструментом для любого электрика или инженера-электрика. Обычно вы найдете аналоговые вольтметры на старых электрических панелях, таких как распределительные щиты и генераторы, но почти все новое оборудование будет поставляться с цифровыми счетчиками в качестве стандарта.

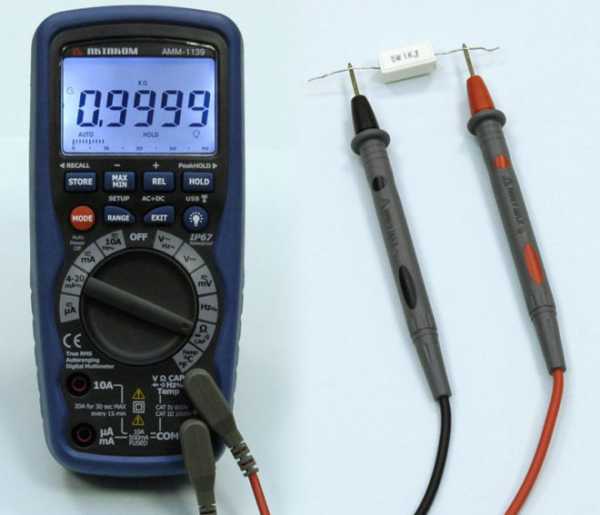

Портативный цифровой мультиметр с функцией вольтметра

На электрических схемах вы увидите устройства вольтметра, обозначенные буквой V внутри круга, как показано ниже:

Расчет напряжения

В электрических цепях напряжение может быть рассчитано в соответствии с треугольником Ома. Чтобы найти напряжение (V), просто умножьте ток (I) на сопротивление (R).

Напряжение (V) = ток (I) * сопротивление (R)

V = I *R

Пример

Ток в цепи (I) = 10 А
Сопротивление цепи (R) = 2 Ом

Напряжение (V) = 10 А * 2 Ом

Ответ: V = 20В

Резюме

• Напряжение — это сила, которая перемещает электроны от одного атома к другому
• Напряжение также известно как разность потенциалов
• Напряжение измеряется в единицах «вольт» (В)
• Батареи увеличивают потенциальную энергию электронов
• Лампочки и другие нагрузки уменьшают потенциальную энергию электронов
• Напряжение измеряется с помощью вольтметра
• Напряжение цепи можно рассчитать путем умножения тока и сопротивления

meanders.ru

Как обозначается напряжение и единицы силы электрического тока

Эпоха научно-технического прогресса требует измерять всё. Электрические сети не являются исключением. Для проведения этих измерений важно знать, в каких единицах измеряется напряжение. В самой распространённой системе СИ единица измерения напряжения обозначается 1 Вольт или сокращённо – 1В. Может также обозначаться 1V. Это обозначение выбрано в честь физика из Италии Алессандро Вольта.

Вольт

Что такое электрическое напряжение

Оно не может существовать само по себе, как вес. Есть два случая, требующих его измерения:

• Между разными узлами электрической цепи или концами проводника. 1 Вольт – это такой потенциал, при котором ток величиной 1 Ампер выделяет 1 Ватт мощности;
• Измерение напряженности электростатического поля проводится между двумя точками поля. Единица напряжения 1 Вольт – это такой потенциал, при котором заряд 1 Кулон совершает работу 1 Джоуль.

Эффект Джозефсона

С 1990 года есть ещё одно определение электрического напряжения. Его значение связано с эталоном частоты и цезиевыми часами. При этом используется нестационарный эффект Джозефсона6 при облучении специальной матрицы излучением на частоте 10-80 ГГц на ней появляется потенциал, величина которого не зависит от условий эксперимента.

Действующее значение напряжения

Определение величины электрического потенциала между участками сети производится по количеству тепла или работе, совершённой за определённое время. Но это справедливо только для постоянного тока. Переменное напряжение имеет синусоидальную форму. В максимуме амплитуды оно максимально, а при переходе от положительной полуволны к отрицательной равно нулю.

Поэтому для расчётов используется среднее значение, которое называется «действующее значение», при расчетах приравнивающееся к постоянному той же величины.

От максимального оно отличается в 1,4 раза или √2. Для сети 220В максимальное значение составляет 311В. Это имеет значение при выборе конденсаторов, диодов и других элементов электронных схем.

Определение величины напряжения

Чем измеряется напряжение? Это производится специальным прибором – вольтметром. Он может иметь различную конструкцию, быть цифровым или стрелочным, но его сопротивление должно быть максимально возможным, а ток – минимальным. Это необходимо для того, чтобы свести к минимуму влияние прибора на сеть и потери в проводах, идущих от источника питания к вольтметру.

Вольтметр

Сеть постоянного тока

Эти измерения производятся магнитоэлектрическими приборами. В последнее время широко используются устройства с цифровым табло.

Самый простой способ – прямое подключение прибора к месту измерения. Это возможно при соблюдении ряда условий:

• Предел измерения больше ожидаемого максимума. Если оно до начала измерений неизвестно, то следует выбрать наибольший предел и последовательно его уменьшать;
• Соблюдение полярности подключения. При неправильном подключении стрелка отклонится в обратную сторону, а цифровое табло покажет отрицательную величину.

Если предел измерений недостаточен, то его можно расширить при помощи добавочного сопротивления. Оно может быть внешним или внутренним. Можно использовать несколько сопротивлений и переключать их для изменения предела прибора. Так устроен мультиметр.

Сеть переменного тока

Напряжение измеряется в сети переменного электрического тока приборами всех типов, кроме магнитоэлектрических. Эти устройства можно использовать, только подключив их к выходу выпрямителя.

Для увеличения предела измерения есть несколько способов. Для этого к прибору подключается дополнительно одно из устройств:

• добавочные сопротивления;
• при неизменной частоте сети вместо сопротивления используются конденсаторы;
• самый распространённый вариант – применение трансформатора напряжения.

Требования к измерительным устройствам и дополнительным приспособлениям такие же, как к устройствам постоянного тока.

Схема подключения

Измерение разности потенциалов – это важный элемент наладки электрических и электронных схем, и от него зависит надёжность работы оборудования. Для того чтобы правильно их произвести, важно знать, в чем измеряется напряжение в цепях электрического тока.

Видео

Оцените статью:

elquanta.ru

Вольт-единица измерения электрического напряжения

При изучении в школе закона Ома, ученики частенько сталкиваются со следующими вопросами: как называется единица измерения напряжения или в чем измеряется электрическое напряжение? Данная статья поможет вам разобраться в этой теме, и вы сможете узнать ответ на указанный вопрос.

Вольт — единица измерения электрического потенциала, разности потенциалов, электрического напряжения и электродвижущей силы.

Единица измерения напряжения – вольт, в России обозначается буквой — В, международное обозначение — V.

Вольт является единицей измерения электрического напряжения, получившей свое название в честь известного итальянского физика Алессандро Вольта, именно ему мы должны быть благодарны за изобретение в 1799 году первого в мире химического источника тока, т.е. первой электрической батареи («Вольтов столб»), результаты эксперимента были опубликованы только в 1800 году.

В 1861 году единица измерения вольт была принята комитетом электрических эталонов, учрежденного Уильямом Томсоном.

Свое международное признание, вольт в качестве единицы измерения напряжения, получил в 1960 году, когда вольт был утвержден решением XI Генеральной конференцией по мерам и весам, в качестве, производной единицы международной системы единиц.

1 В=1 Дж/1 Кл (1 Вольт равен электрическому напряжению на участке цепи, где при протекании заряда, равного 1 кулон(Кл), совершается работа, равная 1 Дж)

В Российской Федерации допускаются к применению основные единицы СИ, производные единицы СИ и отдельные внесистемные единицы величин.

В частности, действует ГОСТ 8.417-2002, который устанавливает единицы физических единиц, применяемых в нашей стране, их наименование, обозначение и определение, в данном государственном стандарте также указана единица измерения напряжения — вольт.

Каким прибором измеряется напряжение?

Напряжение измеряется прибором, который носит название – вольтметр.

Вольтметр — измерительный прибор непосредственного отсчёта для определения напряжения или электродвижущей силы ( ЭДС) в электрических цепях. Подключается параллельно нагрузке или источнику электрической энергии.

Чем отличается Вольт от Ватт, в чем разница?

Очень часто люди путают вольты и ваты, и не знают в чем в них разница.

Вольт (русское обозначение: В; международное обозначение: V) — в системе СИ единица измерения электрического потенциала, разности потенциалов, электрического напряжения и электродвижущей силы.

Ватт (русское обозначение: Вт; международное обозначение: W) — в системе СИ единица измерения мощности

Т.е. это единицы измерения для разных электротехнических параметров.

Вольт в кроссвордах и сканвордах

Очень часто в кроссворде или сканворде можно встретить такой вопрос: «Единица измерения напряжения 5 букв». Правильный ответ, естественно: «Вольт».

zakon-oma.ru

В чем измеряется напряжение? Единица измерения электрического напряжения

Возможно, ли представить свою жизнь без электричества? Современный человек плотно окружил себя бытовыми приборами, помогающими в жизни. Мы уже не можем представить себя и свою жизнь без умных домашних помощников.

В технике все чаще переходят на использование электроэнергии. Даже транспорт постепенно переводится на электродвигатели, что позволяет уменьшить существенный вред, наносимый природе.

Сегодня мы попытаемся дать ответ на следующие вопросы:

• Что такое электрический ток?
• Что такое электрическое напряжение?
• Как определить напряжение?
• В чем измеряется напряжение?

Что такое ток?

На заре изучения электричества его получали трением одного тела о другое. Больший запас заряда можно было получить во время грозы, используя естественный разряд – молнию. Известно, что этот способ стоил жизни ученику М. В. Ломоносова — Рихтеру.

Сам заряд использовать сложно и нерационально. Необходимо получить его направленное движение – электрический ток. Свойства тока:

• нагревание проводника;
• химическое действие;
• механическое действие;
• магнитное действие.

Их используют в быту и технике. Необходимым условием существования тока считают наличие источника тока, свободных электрических зарядов и замкнутого проводника.

История вопроса

В 1792 году известный итальянский физик, физиолог и изобретатель Алессандро Вольта заинтересовался выводами соотечественника Луиджи Гальвани о природе импульсов тока в органах животных. Длительное наблюдение за поведением лапок лягушек, закрепленных на металлических крючках, позволило ему сделать вывод, что источником электричества является не живой организм, а контакт разнородных металлов. Именно это обстоятельство способствует протеканию электричества, а реакция нервных окончаний — только физиологическое действие тока.

Уникальное открытие привело к созданию первого в мире источника постоянного тока, получившего название «Вольтов столб». Разнородные металлы (Вольта утверждал, что они должны быть удалены друг от друга в ряду химических элементов) прокладываются бумагой, пропитанной жидким «проводником второго рода».

Этот прибор стал первым источником постоянного напряжения. Единица измерения электрического напряжения увековечила имя Алессандро Вольта.

Источник постоянного тока

Основной элемент электрической цепи – источник тока. Его назначение – создавать электрическое поле, под действием которого свободные заряженные частицы (электроны, ионы) приходят в направленное движение. Накапливаемые на отдельных элементах источника заряды (их называют полюсами) имеют различные знаки. Сам заряд перераспределяется внутри источника под действием сил неэлектрической природы (механических, химических, магнитных, тепловых и так далее). Электрическое поле, созданное полюсами вне источника тока, производит работу по передвижению заряда в замкнутом проводнике. О необходимости замкнутой цепи для создания постоянного тока говорил еще Алессандро Вольта.

Поскольку в источниках под действием сил неэлектрической природы происходит движение заряда, значит, можно утверждать, что эти силы совершают работу. Назовем их сторонними. Отношение работы сторонних сил по переносу заряда внутри источника тока к величине заряда называют электродвижущей силой.

Математическая запись этого соотношения:

где Е – электродвижущая сила (ЭДС), А_ст – работа сторонних сил, q – заряд, переносимый сторонними силами в источнике.

ЭДС характеризует способность источника создавать ток, но основной характеристикой источника иногда считают электрическое напряжение (разность потенциалов).

Напряжение

Отношение работы поля по передвижению заряда в проводнике к величине заряда получило название электрического напряжения.

Чтобы его определить, нужно величину работы поля разделить на величину заряда. Пусть A — работа, совершенная электрическим полем источника тока по перемещению заряда q. U — электрическое напряжение. Математическая запись соответствующей формулы:

Как любая физическая величина, напряжение имеет единицу измерения. В чем измеряется напряжение? По фамилии изобретателя первого в мире источника постоянного тока Алессандро Вольта этой величине дали собственную единицу измерения. В системе интернациональной напряжение измеряется в вольтах (В).

Напряжением в 1 В считается напряжение электрического поля, совершающего работу в 1 Дж по перемещению заряда в 1 Кл.

• В = Дж/Кл = Н•м/(А•с) = кг•м/(А•с³).

В основных единицах системы СИ единица измерения электрического напряжения:

Необходимая величина

Почему недостаточно, характеризуя ток, вводить понятие силы тока? Проведем мысленный эксперимент. Возьмем две различные лампы: обыкновенную бытовую лампу и лампу от карманного фонарика. При подключении их к разным источникам тока (городской сети и батарейке) можно получить абсолютно одинаковое значение силы тока. При этом бытовая лампа дает больше света, то есть работа тока в ней значительно больше.

Разные источники тока имеют различное напряжение. Поэтому эта величина крайне необходима.

Полезная аналогия

Понимание физического смысла электрического напряжения приходит, если вникнуть в интересную аналогию. В сообщающихся сосудах жидкость перетекает из трубки в трубку, если в них существует разность давлений. Ток жидкости прекращается в случае равенства давлений.

Если ток жидкости сопоставить с течением электрического заряда, то разность давлений столбов жидкости играет ту же роль, что и разность потенциалов в источнике тока.

Пока внутри источника тока происходят процессы, сопровождающие перераспределение заряда на полюсах, он способен создавать ток в проводнике. Напряжение электрического тока измеряется в вольтах, разность давлений имеет единицу измерения – паскаль.

Переменный ток

Электрический ток, периодически меняющий свое направление, называется переменным. Создается он источником переменного напряжения. Чаще всего это генератор. Попробуем пояснить: в чем измеряется напряжение переменного тока?

Сам принцип генерации тока основан на явлении электромагнитной индукции. Вращение замкнутого контура в магнитном поле приводит к появлению разности потенциалов в проводнике. Напряжение тока измеряется в вольтах и в случае меняющегося тока.

Можно ли утверждать, что напряжение не меняется? Очевидно, что вследствие изменения угла между плоскостью контура и нормалью к нему, создаваемое напряжение изменяется с течением времени. Его значение растет от нуля до некоторого максимального значения, затем падает вновь до нуля. Говорить об определенной величине не приходится. Вводят так называемое действующее значение напряжения:

Каким прибором измеряется напряжение?

Прибор для измерения электрического напряжения – вольтметр. Принцип его действия основан на взаимодействии контура с током и магнитного поля постоянного магнита. Известно, что контур с током вращается в магнитном поле. В зависимости от величины тока в контуре угол поворота меняется.

Если к контуру прикрепить стрелку, то она отклоняется от нулевого значения при протекании тока в контуре (чаще катушке). В зависимости от того, в чем измеряется напряжение, градуируют шкалу прибора. Возможно применение дольных и кратных величин.

В случае низких значений электрическое напряжение измеряется в милливольтах или микровольтах. Наоборот, в высоковольтных сетях используют кратные единицы.

Любой вольтметр подключается параллельно тому участку цепи, на котором проводится измерение напряжения. Основным свойством контура прибора можно назвать высокое омическое сопротивление. Вольтметр, независимо от того, в чем измеряется напряжение, не должен влиять на силу тока в цепи. По нему пропускается незначительный ток, существенно не влияющий на основное значение.

Таблица напряжений

Физический прибор	Напряжение на его контактах, В
Вольтов столб	1,1
Батарейка карманного фонаря	1,5
Щелочной аккумулятор	1,25
Кислотный аккумулятор	2
Городская сеть	220
Высоковольтные линии электропередачи	500 000
Между облаками в грозу	До 100 000 000

Практическое применение вольтметра

Для эффективного использования вольтметра стоит научиться им пользоваться. Любопытному экспериментатору можно посоветовать обратиться к школьным педагогам.

Школьные кабинеты физики снабжены лабораторными и демонстрационными приборами для измерения напряжений.

Эксплуатировать любой вольтметр стоит с осторожностью, соблюдая простые правила:

1. Вольтметр имеет максимальный предел измерения. Это наибольшее значение на его шкале. Не стоит подключать его в цепь, содержащую элемент большего напряжения.
2. Если нет другого источника или вольтметра, можно использовать систему дополнительных сопротивлений. При этом шкала вольтметра также должна быть изменена.
3. В цепь постоянного тока электроприборы подключаются в зависимости от указаний знака заряда на его клеммах. Положительная клемма источника тока обязательно подключается к положительному разъему вольтметра, отрицательная – к отрицательному. Если перепутать, то стрелки прибора могут погнуться, что крайне нежелательно.
4. Все подключения делают исключительно к обесточенной цепи.

Вредно для здоровья

Действие электрического тока может оказаться небезопасным для человека. Считается безвредным напряжение менее 24 В.

Действие тока под напряжением городской сети (220 В) достаточно ощутимо. Прикосновение к оголенным контактам сопровождается существенным «ударом тока».

Напряжение во время грозы пропускает столь высокий ток через тело человека, что грозит ему летальным исходом. Не стоит рисковать своей жизнью и здоровьем.

fb.ru

Как измерять величину напряжение вольтметром

Вольтметр – это измерительный прибор, который предназначен для измерения напряжения постоянного или переменного тока в электрических цепях.

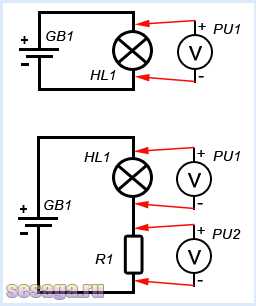

Вольтметр подключается параллельно к выводам источника напряжения с помощью выносных щупов. По способу отображения результатов измерений вольтметры бывают стрелочные и цифровые.

Величина напряжения измеряется в Вольтах, обозначается на приборах буквой В (в русском языке) или латинской буквой V (международное обозначение).

На электрических схемах вольтметр обозначается латинской буквой V, обведенной окружностью, как показано на фотографии.

Напряжение тока бывает постоянное и переменное. Если напряжение источника тока переменное, то перед значением ставится знак «~«, если постоянного, то знак «–«.

Например, переменное напряжение бытовой сети 220 Вольт кратко обозначается так: ~220 В или ~220 V. На батарейках и аккумуляторах при их маркировке знак «–» часто опускается, просто нанесено число. Напряжение боротой сети автомобиля или аккумулятора обозначается так: 12 В или 12 V, а батарейки для фонарика или фотоаппарата: 1,5 В или 1,5 V. На корпусе в обязательном порядке наносится маркировка возле положительного вывода в виде знака «+«.

Полярность переменного напряжения изменяется во времени. Например, напряжение в бытовой электропроводке изменяет полярность 50 раз в секунду (частота изменения измеряется в Герцах, один Герц равен одному изменению полярности напряжения в одну секунду).

Полярность постоянного напряжения во времени не меняется. Поэтому для измерения напряжения переменного и постоянного тока требуются разные измерительные приборы.

Существуют универсальные вольтметры, с помощью которых можно измерять как переменное, так и постоянное напряжение без переключения режимов работы, например, вольтметр типа Э533.

Как измерять напряжение в электропроводке бытовой сети

Внимание! При измерении напряжения величиной выше 36 В недопустимо прикосновение человека к оголенным провода, так как можно получить удар током.

Согласно требованиям ГОСТ 13109-97 действующее значение напряжения в электрической сети должно быть 220 В ±10%, то есть может изменяться в пределах от 198 В до 242 В. Если в квартире стали тускло гореть лампочки или часто перегорать, стала не стабильно работать бытовая техника, то для принятия мер, требуется сначала измерять значение напряжения в электропроводке.

    Приступая к измерениям, необходимо подготовить прибор:

– проверить надежность изоляции проводников с наконечниками и щупов;

– установить переключатель пределов измерений в положение измерения переменного напряжения не менее 250 В;

– вставить разъемы проводников в гнезда прибора ориентируясь по надписям возле них;

– включить измерительный прибор (если необходимо).

Как видно на картинке, в тестере выбран предел изменения переменного напряжения 300 В, а в мультиметре 700 В. Во многих моделях тестеров, нужно установить в требуемое положение сразу несколько переключателей. Род тока (~ или –), вид измерений (В, А или Омы) и еще вставить концы щупов в нужные гнезда.

В мультиметре конец щупа черного цвета вставлен в гнездо COM (общее для всех измерений), а красного в V, общий для изменения постоянного и переменного напряжения, тока, сопротивления и частоты. Гнездо, обозначенное ma , используются для измерения малых токов, 10 А при измерении тока достигающего 10 А.

Внимание! Измерение напряжения, когда штекер вставлен в гнездо 10 А выведет прибор из строя. В лучшем случае перегорит вставленный внутри прибора предохранитель, в худшем придется покупать новый мультиметр. Особенно часто допускают ошибки при использовании приборов для измерения сопротивления, и, забыв переключить режим, измеряют напряжение. Встречал не один десяток таких неисправных приборов, с горелыми резисторами внутри.

После проведения всех подготовительных работ можно приступать к измерению. Если Вы включили мультиметр, а на индикаторе не появились цифры, значит, либо в прибор не установлена батарейка или она уже выработала свой ресурс. Обычно в мультиметрах применяется батарейка типа «Крона», напряжением 9 В, срок годности которой один год. По этому, даже если прибор не использовался долгое время, батарейка может быть неработоспособна. При эксплуатации мультиметра в стационарных условиях целесообразно вместо кроны использовать адаптер ~220 В/–9 В.

Вставляете концы щупов в розетку или прикасаетесь ними к проводам электропроводки.

Мультиметр сразу покажет напряжение в сети, а вот в стрелочном тестере показания надо еще уметь прочитать. На первый взгляд, кажется, что сложно, так как много шкал. Но если присмотреться, то становится ясно, по какой шкале считывать показания прибора. На рассматриваемом приборе типа ТЛ-4 (который безотказно мне служит более 40 лет!) есть 5 шкал.

Верхняя шкала используется для снятия показаний, когда переключатель стоит в положениях кратных 1 (0,1, 1, 10, 100, 1000). Шкала, расположенная чуть ниже, кратных 3 (0,3, 3, 30, 300). При измерениях напряжения переменного тока величиной 1 В и 3 В, нанесены еще 2 дополнительные шкалы. Для измерения сопротивления имеется отдельная шкала. Аналогичную градуировку имеют все тестеры, но кратность может быть любая.

Так как предел измерений был выставлен ~300 В, значит, отсчет нужно производить по второй шкале с пределом 3, умножив показания на 100. Цена маленького деления равна 0,1, следовательно, получается 2,3 + стрелка стоит посередине между штрихами, значит, берем значение показаний 2,35×100=235 В.

Получилось, что измеренное значение напряжения составляет 235 В, что в пределах допустимого. Если в процессе измерений наблюдается постоянное изменение значения цифр младшего разряда, а у тестера стрелка постоянно колеблется, значит, имеются плохие контакты в соединениях электропроводки и необходимо провести ее ревизию.

Как измерять напряжение батарейки
аккумулятора или блока питания

Так как напряжение источников постоянного тока обычно не превышает 24 В, то прикосновение к клеммам и оголенным проводам не опасно для человека и особых мер безопасности соблюдать не требуется.

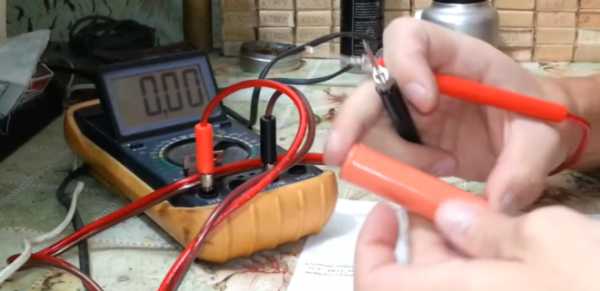

Для того, чтобы оценить годность батарейки, аккумулятора или исправность блока питания требуется измерять напряжение на их выводах. Выводы у круглых батареек находятся по торцам цилиндрического корпуса, положительный вывод обозначен знаком «+».

Измерение напряжения постоянного тока практически мало чем отличается от измерения переменного. Нужно просто переключить прибор в соответствующий режим измерения и соблюдать полярность подключения.

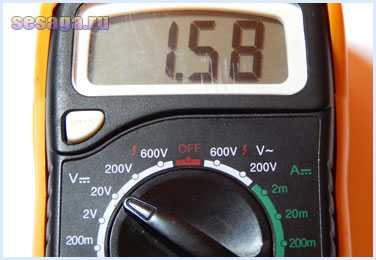

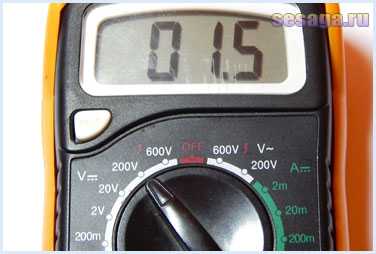

Величина напряжения, которое создает батарейка обычно нанесена на ее корпусе. Но даже если результат измерений показал достаточное напряжение, это еще не говорит о том, что батарейка хорошая, так как измерена ЭДС (электро движущая сила), а не емкость батарейки, от которой зависит продолжительность работы изделия, в которое она будет установлена.

Для более точной оценки емкости батарейки нужно напряжение измерять, подсоединив к ее полюсам нагрузку. В качестве нагрузки для батарейки 1,5 В хорошо подходит лампочка накаливания для фонарика, рассчитанная на напряжение 1,5 В. Для удобства работы нужно припаять к ее цоколю проводники.

Если напряжение под нагрузкой снижается менее, чем на 15%, то батарейка или аккумулятор вполне пригодны для эксплуатации. Если нет измерительного прибора, то можно судить о годности к дальнейшей эксплуатации батарейки по яркости свечения лампочки. Но такая проверка не может гарантировать продолжительность работы батарейки в устройстве. Она лишь свидетельствует, что в настоящее время батарейка еще пригодна к эксплуатации.

ydoma.info

Чем измеряют напряжение — Всё о электрике в доме

В чем измеряется напряжение

1. Как действует напряжение
2. Единицы измерения напряжения
3. Как измерить напряжение и ток

Электрический ток характеризуется такими величинами, как сила тока, напряжение и сопротивление, связанными между собой. Прежде чем рассматривать вопрос, в чем измеряется напряжение необходимо точно выяснить, что это за величина, и какова ее роль в образовании тока.

Как действует напряжение

Общее понятие электрического тока заключается в направленном движении заряженных частиц. Эти частицы представляют собой электроны, перемещение которых происходит под действием электрического поля. Чем больше зарядов нужно переместить, тем большая работа совершается полем. На эту работу влияет не только сила тока, но и напряжение.

Физический смысл этой величины заключается в том, что работа тока на каком-либо участке цепи соотносится с величиной заряда, который проходит по данному участку. В процессе этой работы положительный заряд перемещается из точки, где имеется небольшой потенциал, в точку с большим значением потенциала. Таким образом, напряжение определяется в виде разности потенциалов или электродвижущей силы, а сама работа является энергией.

Работа электрического тока измеряется в джоулях (Дж), а величиной электрического заряда является кулон (Кл). В результате, напряжение представляет собой отношение 1 Дж/Кл. Полученная единица напряжения называется вольтом.

Чтобы наглядно объяснить физический смысл напряжения, нужно обратиться к примеру шланга, наполненного водой. В данном случае, объем воды будет играть роль силы тока, а ее давление будет эквивалентно напряжению. При движении воды без наконечника, она свободно и в большом количестве перемещается по шлангу, создавая невысокое давление. Если же конец шланга прижать пальцем, то произойдет уменьшение объема при одновременном повышении давления воды. Сама струя будет перемещаться на значительно большее расстояние.

В электричестве получается то же самое. Сила тока определяется количеством или объемом электронов, перемещающихся по проводнику. Значение напряжения, по сути, является силой, с которой происходит проталкивание этих электронов. Отсюда следует, что при условии одинакового напряжения, проводник, проводящий большее количество тока, должен обладать и большим диаметром.

Единица измерения напряжения

Напряжение может быть постоянным или переменным, в зависимости от тока. Эта величина может обозначаться в виде буквы В (русское обозначение) или V, соответствующее международному обозначению. Для обозначения переменного напряжения применяется значок «

», который ставится перед буквой. Для постоянного напряжения существует знак «-», однако на практике он почти не применяется.

Рассматривая вопрос, в чем измеряется напряжение, следует помнить, что для этого существуют не только вольты. Большие величины измеряются в киловольтах (кВ) и мегавольтах (мВ), что означает соответственно 1 тысячу и 1 миллион вольт.

Как измерить напряжение и ток

Как измерить напряжение в розетке мультиметром

Не каждый день пригодится такое умение, но как проверить напряжение в розетке мультиметром и что он должен при этом показывать, лучше узнать заранее. Кроме напряжения электронный тестер способен измерять силу тока и сопротивление проводов, для чего на приборе надо менять местами подключение штекеров. За их правильным подключением надо внимательно следить – если проводить измерения неправильно, то произойдет короткое замыкание.

Немного теории – как подключаются измерительные приборы

Электронный мультиметр объединяет в себе несколько различных устройств, которые по-разному подключаются к участку цепи. Чтобы им правильно пользоваться, надо знать чем измеряется напряжение, а чем сила тока и правильно производить подключение устройства.

Когда провода просто подключены к рабочему источнику питания, то на них появляется электрическое напряжение, которое можно померить между плюсом и минусом (фазой и нулем). Это значит, что напряжение можно измерить как при подключенной в сеть нагрузке (работающем приборе), так и без нее.

Электрический ток в проводах появляется только в том случае, когда цепь замкнута – только тогда он начинает течь от одного полюса к другому. При этом, измерения тока проводятся при подключении измерительного устройства последовательно. Это значит, что ток должен пройти через прибор и только в этом случае он сможет замерить его величину.

Разумеется, чтобы измерительный прибор не оказывал влияния на силу тока, которую он измеряет, сопротивление мультиметра должно быть как можно меньше. Соответственно, если прибор настроен на измерение силы тока, а по ошибке попробовать измерить им напряжение, то случится короткое замыкание. Правда и тут не все однозначно – измерение тока и напряжения современными электронными мультиметрами проводится с одинаковым подключением клемм к устройству.

Если вспоминать хотя бы поверхностные школьные знания про электрические цепи, то сформулировать правила измерения напряжения и силы тока можно следующим образом: напряжение одинаковое на параллельно подключенных участках цепи, а сила тока при последовательном соединении проводников.

Чтобы не было ошибок, перед измерениями надо обязательно сверяться с маркировкой, нанесенной возле контактов мультиметра и его переключателя режимов.

Маркировка шкалы мультиметра

У различных моделей устройств есть свои особенности, но основные возможности у них примерно одинаковые, особенно у бюджетных моделей.

Самые простые приборы могут измерять:

• ACV – переменное напряжение. Установка переключателя на это деление превращает мультиметр в тестер напряжения, обычно до 750 и 200 Вольт;
• DCA – силу постоянного тока. Здесь надо быть внимательным – на шкале многих бюджетных приборов есть предельные значения измерений 2000µ (микроампер) и 200m (миллиампер) и штекер надо оставлять в той же клемме, что и при измерении напряжения, а если измеряется сила тока до 10 Ампер, то штекер переставляется в другую клемму с соответствующим обозначением.
• 10A – сила постоянного тока от 200 миллиампер до 10 Ампер. Обычно на приборе нарисовано, что при включении этого режима надо переставить штекер.
• hFe – проверка транзисторов.
• >l – проверка целостности диодов, но чаще всего этой функцией пользуются как прозвонкой проводов.
• Ω – измерение сопротивления проводов и резисторов. Чувствительность от 200 Ом до 2000 килоом.
• DCV – постоянное напряжение. Чувствительность выставляется от 200 милливольт до 1000 Вольт.

К разъемам мультиметра обычно подключается два провода – черный и красный. Штекера на них одинаковые, а расцветка разная исключительно для удобства пользователя.

Измерение сопротивления провода

Это самый простой режим работы – по сути надо взять провод, для которого надо провести измерение сопротивления и прикоснуться щупами мультиметра к его концам.

Измерение сопротивления происходит благодаря источнику питания, который есть внутри мультиметра – прибор измеряет его напряжение и силу тока в цепи, а затем по закону Ома высчитывает сопротивление.

Нюансов при измерении сопротивления два:

1. Мультиметр показывает сумму сопротивлений измеряемого провода вместе с щупами, которыми к нему прикасаются. Если нужны точные значения, то изначально должны измеряться провода щупов и потом полученный результат вычитаться из общего.
2. Заранее сложно прикинуть примерное сопротивление провода, поэтому измерения желательно производить понижая чувствительность прибора.

Измерение напряжения

Обычно в таком случае стоит задача как измерить напряжение в розетке или просто проверить его наличие. Первым делам подготавливается сам тестер – черный провод вставляется в клемму в маркировкой COM – это минус или «земля». Красный вставляется в клемму, в обозначении которой есть буква «V»: зачастую она написана рядом с другими символами и выглядит это примерно так ֪– VΩmA. Возле колеса выбора режимов мультиметра показаны граничные значения – 750 и 200 Вольт (В разделе с маркировкой ACV). При измерении напряжения в розетке напряжение должно около 220 Вольт, поэтому переключатель ставится на деление 750.

Если в этом случае выставить предел измерения в 200 Вольт, то есть вероятность испортить прибор.

На экране устройства появятся нули – прибор готов к работе. Теперь надо вставить щупы в розетку и узнать какое в ней сейчас напряжение и есть ли оно вообще. Так как надо измерить напряжение в сети переменного тока, то нет никакой разницы каким щупом касаться фазы, а каким нуля – результат на экране будет неизменным – 220 (+/-) Вольт, если напряжение в розетке есть или ноль, если его там нет. Во втором случае надо быть осторожным – если в розетке нет ноля, то устройство просто покажет, что розетка нерабочая, поэтому чтобы не получить удар током, дополнительно не помешает проверить контакты пробником напряжения.

Точно так же проводится измерение постоянного напряжения – с той только разницей, что щупом с черным проводом надо касаться минуса, а красным – плюса (если они правильно подключены к клеммам прибора). Колесо выбора режимов, разумеется, надо перевести в область DCV.

Здесь есть такая же приятная особенность, как и при измерении переменного напряжения: на самом деле определяя напряжение можно черным щупом касаться как минуса, так и плюса – просто если перепутать полярность, то на экране устройства будет отображаться правильный результат, но со знаком минуса.

Это все особенности, которые надо знать перед тем как измерить напряжение мультиметром – в каком-либо устройстве или розетке.

Измерение силы тока

Хорошо если в хозяйстве есть сравнительно неплохой мультиметр, на котором есть метка A

что показывает способность прибора измерять силу переменного тока. Если же используются бюджетные приборы для измерения, то, скорее всего, на его шкале будет только метка DCA (постоянный ток) и чтобы им воспользоваться нужно будет проводить дополнительные манипуляции, для которых придется вспоминать азы построения электроцепей.

Если прибор «умеет» мерять переменный ток «из коробки», то в целом все делается так же как и для измерения напряжения, но мультиметр подключается в цепь последовательно с нагрузкой, например, лампой накаливания. Т.е. от первого разъема розетки провод идет к первому щупу мультиметра – от второго щупа провод идет к первому контакту на цоколе лампы – от второго контакта цоколя провод идет ко второму разъему розетки. Когда цепь замкнута, то на экране мультиметра отобразится сила тока, которая протекает через лампу.

Подробно об измерении силы тока рассказано в этом видео:

Всегда надо хотя бы примерно представлять себе какую силу тока придется мерить, чтобы не испортить сам измеряющий прибор.

Измерение силы переменного тока вольтметром

Если надо измерить силу переменного тока, но под рукой есть только бюджетный мультиметр, в котором нет такого функционала, то выйти из положения можно воспользовавшись методом измерения с помощью шунтирования. Его смысл отображается формулой I = U / R, Где I – сила тока, которую нужно найти, U – напряжение на локальном участке проводника, а R – сопротивление этого участка. Из формулы понятно, что если R будет равно единице, то сила тока на участке цепи будет равна напряжению.

Для измерения надо найти проводник с сопротивлением 1 Ом – это может быть достаточно длинный провод от трансформатора или кусок спирали от электропечки. Сопротивление провода, т.е. его длина, регулируются тестером в соответствующем режиме проверки.

В итоге получится следующая схема (в качестве нагрузки лампа накаливания):

1. От первого разъема розетки провод идет к началу шунта, сюда же подключается один из щупов мультиметра.
2. Второй щуп мультиметра подсоединяется к концу шунта и от этой точки провод идет к первому контакту цоколя лампы.
3. От второго контакта цоколя лампы провод идет ко второму разъему розетки.

Мультиметр устанавливается в РЕЖИМ ИЗМЕРЕНИЯ ПЕРЕМЕННОГО НАПРЯЖЕНИЯ. По отношению к шунту он подключен параллельно, так что все правила соблюдены. При включении питания он будет показывать напряжение, равное силе тока, проходящего через шунт, которая в свою очередь такая же, как и на нагрузке.

Наглядно про этот метод измерения на видео:

Даже бюджетный универсальный измерительный прибор – мультиметр позволяет проводить измерения в достаточно широких пределах, достаточных для домашнего использования. Но при покупке устройства надо хотя бы в общих чертах представлять себе для каких целей он будет использоваться – может будет правильнее немного переплатить но в результате иметь «на подхвате» тестер, способный выполнить любую поставленную перед ним задачу. Также перед его применением не помешает хотя бы в общих чертах освежить в памяти азы построения электрических цепей и использования в них электроизмерительных приборов.

Прибор для измерения напряжения. Как измерить напряжение мультиметром

Здравствуйте, уважаемые читатели сайта sesaga.ru. Основной единицей измерения электрического напряжения является вольт. В зависимости от величины напряжение может измеряться в вольтах (В), киловольтах (1 кВ = 1000 В), милливольтах (1 мВ = 0,001 В), микровольтах (1 мкВ = 0,001мВ = 0,000001 В). На практике, чаще всего, приходится сталкиваться с вольтами и милливольтами.

Существует два основных вида напряжений – постоянное и переменное. Источником постоянного напряжения служат батареи, аккумуляторы. Источником переменного напряжения может служить, например, напряжение в электрической сети квартиры или дома.

Для измерения напряжения используют вольтметр. Вольтметры бывают стрелочные (аналоговые) и цифровые .

На сегодняшний день стрелочные вольтметры уступают пальму первенства цифровым, так как вторые более удобны в эксплуатации. Если при измерении стрелочным вольтметром показания напряжения приходится вычислять по шкале, то у цифрового результат измерения сразу высвечивается на индикаторе. Да и по габаритам стрелочный прибор проигрывает цифровому.

Но это не значит, что стрелочные приборы совсем не применяются. Есть некоторые процессы, которые цифровым прибором увидеть нельзя, поэтому стрелочные больше применяются на промышленных предприятиях, лабораториях, ремонтных мастерских и т.п.

На электрических принципиальных схемах вольтметр обозначается кружком с заглавной латинской буквой «V » внутри. Рядом с условным обозначением вольтметра указывается его буквенное обозначение «PU » и порядковый номер в схеме. Например. Если вольтметров в схеме будет два, то около первого пишут «PU 1 », а около второго «PU 2 ».

При измерении постоянного напряжения на схеме указывается полярность подключения вольтметра, если же измеряется переменное напряжение, то полярность подключения не указывается.

Напряжение измеряют между двумя точками схемы: в электронных схемах между плюсовым и минусовым полюсами, в электрических схемах между фазой и нулем. Вольтметр подключают параллельно источнику напряжения или параллельно участку цепи — резистору, лампе или другой нагрузке, на которой необходимо измерить напряжение:

Рассмотрим подключение вольтметра: на верхней схеме напряжение измеряется на лампе HL1 и одновременно на источнике питания GB1. На нижней схеме напряжение измеряется на лампе HL1 и резисторе R1 .

Перед тем, как измерить напряжение, определяют его вид и приблизительную величину. Дело в том, что у вольтметров измерительная часть рассчитана только для одного вида напряжения, и от этого результаты измерений получаются разными. Вольтметр для измерения постоянного напряжения не видит переменное, а вольтметр для переменного напряжения наоборот, постоянное напряжение измерить сможет, но его показания будут не точными.

Знать приблизительную величину измеряемого напряжения также необходимо, так как вольтметры работают в строго определенном диапазоне напряжений, и если ошибиться с выбором диапазона или величиной, прибор можно повредить. Например. Диапазон измерения вольтметра составляет 0…100 Вольт, значит, напряжение можно измерять только в этих пределах, так как при измерении напряжения выше 100 Вольт прибор выйдет из строя.

Помимо приборов, измеряющих только один параметр (напряжение, ток, сопротивление, емкость, частота), существуют многофункциональные, в которых заложено измерение всех этих параметров в одном приборе. Такой прибор называется тестер (в основном это стрелочные измерительные приборы) или цифровой мультиметр .

На тестере останавливаться не будем, это тема другой статьи, а сразу перейдем к цифровому мультиметру. В основной своей массе мультиметры могут измерять два вида напряжения в пределах 0…1000 Вольт. Для удобства измерения оба напряжения разделены на два сектора, а в секторах на поддиапазоны: у постоянного напряжения поддиапазонов пять, у переменного — два.

У каждого поддиапазона есть свой максимальный предел измерения, который обозначен цифровым значением: 200m. 2V. 20V. 200V. 600V. Например. На пределе «200V» измеряется напряжение, находящееся в диапазоне 0…200 Вольт.

Теперь сам процесс измерения .

1. Измерение постоянного напряжения.

Вначале определяемся с видом измеряемого напряжения (постоянное или переменное) и переводим переключатель в нужный сектор. Для примера возьмем пальчиковую батарейку, постоянное напряжение которой составляет 1,5 Вольта. Выбираем сектор постоянного напряжения, а в нем предел измерения «2V», диапазон измерения которого составляет 0…2 Вольта.

Измерительные щупы должны быть вставлены в гнезда, как показано на нижнем рисунке:

красный щуп принято называть плюсовым. и вставляется он в гнездо, напротив которого изображены значки измеряемых параметров: «VΩmA»;
черный щуп называют минусовым или общим и вставляется он в гнездо, напротив которого стоит значок «СОМ». Относительно этого щупа производятся все измерения.

Плюсовым щупом касаемся положительного полюса батарейки, а минусовым — отрицательного. Результат измерения 1,59 Вольта сразу виден на индикаторе мультиметра. Как видите, все очень просто.

Теперь еще нюанс. Если на батарейке щупы поменять местами, то перед единицей появится знак минуса, сигнализирующий, что перепутана полярность подключения мультиметра. Знак минуса бывает очень удобен в процессе наладке электронных схем, когда на плате нужно определить плюсовую или минусовую шины.

Ну а теперь рассмотрим вариант, когда величина напряжения неизвестна. В качестве источника напряжения оставим пальчиковую батарейку.

Допустим, мы не знаем напряжение батарейки, и чтобы не сжечь прибор измерение начинаем с самого максимального предела «600V», что соответствует диапазону измерения 0…600 Вольт. Щупами мультиметра касаемся полюсов батарейки и на индикаторе видим результат измерения, равный «001 ». Эти цифры говорят о том, что напряжения нет или его величина слишком мала, или выбран слишком большой диапазон измерения.

Опускаемся ниже. Переключатель переводим в положение «200V», что соответствует диапазону 0…200 Вольт, и щупами касаемся полюсов батарейки. На индикаторе появились показания равные «01,5 ». В принципе этих показаний уже достаточно, чтобы сказать, что напряжение пальчиковой батарейки составляет 1,5 Вольта.

Однако нолик, стоящий впереди, предлагает снизиться еще на предел ниже и точнее измерить напряжение. Снижаемся на предел «20V», что соответствует диапазону 0…20 Вольт, и снова производим измерение. На индикаторе высветились показания «1,58 ». Теперь можно с точностью сказать, что напряжение пальчиковой батарейки составляет 1,58 Вольта.

Вот таким образом, не зная величину напряжения, находят ее, постепенно снижаясь от высокого предела измерения к низкому.

Также бывают ситуации, когда при измерении в левом углу индикатора высвечивается единица «1 ». Единица сигнализирует о том, что измеряемое напряжение или ток выше выбранного предела измерения. Например. Если на пределе «2V» измерить напряжение равное 3 Вольта, то на индикаторе появится единица, так как диапазон измерения этого предела всего 0…2 Вольта.

Остался еще один предел «200m» с диапазоном измерения 0…200 mV. Этот предел предназначен для измерения совсем маленьких напряжений (милливольт), с которыми иногда приходится сталкиваться при наладке какой-нибудь радиолюбительской конструкции.

2. Измерение переменного напряжения.

Процесс измерения переменного напряжения ни чем не отличается от измерения постоянного. Отличие состоит лишь в том, что для переменного напряжения соблюдать полярность щупов не требуется.

Сектор переменного напряжения разбит на два поддиапазона 200V и 600V .
На пределе «200V» можно измерять, например, выходное напряжение вторичных обмоток понижающих трансформаторов, либо любое другое находящееся в диапазоне 0…200 Вольт. На пределе «600V» можно измерять напряжения 220 В, 380 В, 440 В или любое другое находящееся в диапазоне 0…600 Вольт.

В качестве примера измерим напряжение домашней сети 220 Вольт.
Переводим переключатель в положение «600V» и щупы мультиметра вставляем в розетку. На индикаторе сразу появился результат измерения 229 Вольт. Как видите, все очень просто.

И еще один момент. Перед измерением высоких напряжений ВСЕГДА лишний раз убеждайтесь в исправности изоляции щупов и проводов вольтметра или мультиметра. а также дополнительно проверяйте выбранный предел измерения. И только после всех этих операций производите измерения. Этим Вы убережете себя и прибор от неожиданных сюрпризов.

А если что осталось не понятно, то посмотрите видеоролик, где показано измерение напряжения и силы тока с помощью мультиметра.

Как Вы убедились, измерить напряжение мультиметром не так уж и сложно. Главное понимать что, где и как. И в заключении хочу предложить Вам прочитать статью прибор для измерения силы тока, как измерить силу тока мультиметром .
Удачи!

Понравилась статья – поделитесь с друзьями:

Источники: http://electric-220.ru/news/v_chem_izmerjaetsja_naprjazhenie/2015-05-14-880, http://yaelectrik.ru/elektroprovodka/kak-proverit-napryazhenie-v-rozetke-multimetrom, http://sesaga.ru/pribor-dlya-izmereniya-napryazheniya-kak-izmerit-napryazhenie-multimetrom.html

electricremont.ru

Что такое сила тока и напряжение

Что такое напряжение, и сила тока?

Сегодня речь пойдет о самых базовых понятиях силы тока, напряжения, без общего понимания которых невозможно построение любого электротехнического устройства.

Итак, что же такое напряжение?

Попросту говоря напряжение — разница потенциала между двумя точками электрической цепи, измеряется в Вольтах. Стоит заметить что, напряжение всегда измеряется между двумя точками! То есть, когда говорят что напряжение на ножке контроллера 3 Вольта, подразумевается что разница потенциалов между ножкой контроллера и землей те самые 3 Вольта.

Земля(Масса, Ноль) — это точка электрической схемы с потенциалом 0 Вольт. Однако стоит заметить, что напряжение не всегда измеряется относительно земли. Например, замерив напряжение между двумя выводами контроллера, мы получим разницу электрических потенциалов данных точек схемы. То есть если на одной ножке 3 Вольта(То есть данная точка обладает потенциалом 3 Вольта относительно земли), а на второй 5Вольт(Опять же потенциал относительно земли), мы получим значение напряжения равное 2 вольтам, что равняется разнице потенциалов между точками 5 и 3 Вольта.

Из понятия напряжение вытекает следующее понятие — электрический ток. Из курса общей физики мы помним, что электрический ток есть направленное движение заряженных частиц по проводнику, измеряется в Амперах. Заряженные частицы движутся благодаря разнице потенциалов между точками. Принято считать, что ток происходит из точки с большим зарядом, в точку, обладающую меньшим зарядом. То есть, именно напряжение (разность потенциалов) создает условия протекания тока. При отсутствии напряжения — невозможен ток, то есть между точками с равным потенциалом ток отсутствует.

На своем пути, ток встречает препятствие в виде сопротивления, что препятствует его протеканию. Сопротивление измеряется в Омах. Подробнее о нем мы поговорим в следующем уроке. Однако, между током, напряжением и сопротивлением уже давно выведена следующая зависимость:

Где I — Сила тока в Амперах,U — Напряжение в Вольтах,R — Сопротивление в Омах.

Данное соотношение называется законом Ома. Так же справедливы следующие выводы из закона Ома:

Если у Вас ещё остались вопросы, задавайте их в комментариях. Лишь благодаря Вашим вопросам Мы сможем улучшить материал представленный на данном сайте!

На этом всё, в следующем уроке поговорим о сопротивлении.

Любое копирование, воспроизведение, цитирование материала, или его частей разрешено только с письменного согласия администрации MKPROG.RU. Незаконное копирование, цитирование, воспроизведение преследуется по закону!

mkprog.ru
