Напряжения являются результатом взаимодействия частиц тела при его нагружении. Внешние силы стремятся изменить взаимное расположение частиц, а возникающие при этом напряжения препятствуют смещению частиц, ограничивая его в большинстве случаев некоторой малой величиной.
- Q=FS{\displaystyle Q={\frac {F}{S}}}
- Q — механическое напряжение.
- F — сила, возникшая в теле при деформации.
- S — площадь.

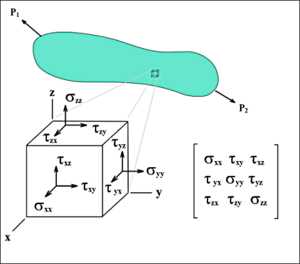

Различают две составляющие вектора механического напряжения:
- Нормальное механическое напряжение — приложено на единичную площадку сечения, по нормали к сечению (обозначается σ{\displaystyle \sigma }).
- Касательное (тангенциальное) механическое напряжение — приложено на единичную площадку сечения, в плоскости сечения по касательной (обозначается τ{\displaystyle \tau }).
Совокупность напряжений, действующих по различным площадкам, проведенным через данную точку, называется напряженным состоянием в точке.
В Международной системе единиц (СИ) механическое напряжение измеряется в паскалях.

- σij=ΔFiΔSj.{\displaystyle \sigma _{ij}={\frac {\Delta F_{i}}{\Delta S_{j}}}.}
Здесь под ΔSj{\displaystyle \Delta S_{j}} понимаются компоненты вектора, образованного из нормали к элементарной площадке n→{\displaystyle {\vec {n}}} и её площади ΔS{\displaystyle \Delta S}:
- ΔS→=n→ΔS.{\displaystyle \Delta {\vec {S}}={\vec {n}}\Delta S.}
Таким образом сила, действующая на некий объём V, равна интегралу тензора напряжения на границе этого объёма по поверхности этого объёма S{\displaystyle S} (в отсутствие объёмных сил):
- Fi=∮SσijdSj{\displaystyle F_{i}=\oint _{S}\sigma _{ij}dS_{j}}
В чем измеряется напряжение? Единица измерения электрического напряжения
Образование 28 августа 2014Возможно, ли представить свою жизнь без электричества? Современный человек плотно окружил себя бытовыми приборами, помогающими в жизни. Мы уже не можем представить себя и свою жизнь без умных домашних помощников.
В технике все чаще переходят на использование электроэнергии. Даже транспорт постепенно переводится на электродвигатели, что позволяет уменьшить существенный вред, наносимый природе.
Сегодня мы попытаемся дать ответ на следующие вопросы:
- Что такое электрический ток?
- Что такое электрическое напряжение?
- Как определить напряжение?
- В чем измеряется напряжение?
Что такое ток?
На заре изучения электричества его получали трением одного тела о другое. Больший запас заряда можно было получить во время грозы, используя естественный разряд – молнию. Известно, что этот способ стоил жизни ученику М. В. Ломоносова — Рихтеру.
Сам заряд использовать сложно и нерационально. Необходимо получить его направленное движение – электрический ток. Свойства тока:
- нагревание проводника;
- химическое действие;
- механическое действие;
- магнитное действие.
Их используют в быту и технике. Необходимым условием существования тока считают наличие источника тока, свободных электрических зарядов и замкнутого проводника.
История вопроса
В 1792 году известный итальянский физик, физиолог и изобретатель Алессандро Вольта заинтересовался выводами соотечественника Луиджи Гальвани о природе импульсов тока в органах животных. Длительное наблюдение за поведением лапок лягушек, закрепленных на металлических крючках, позволило ему сделать вывод, что источником электричества является не живой организм, а контакт разнородных металлов. Именно это обстоятельство способствует протеканию электричества, а реакция нервных окончаний — только физиологическое действие тока.

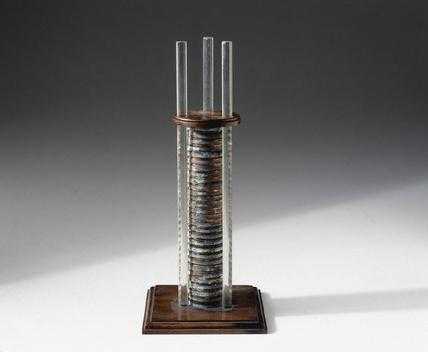

Уникальное открытие привело к созданию первого в мире источника постоянного тока, получившего название «Вольтов столб». Разнородные металлы (Вольта утверждал, что они должны быть удалены друг от друга в ряду химических элементов) прокладываются бумагой, пропитанной жидким «проводником второго рода».
Этот прибор стал первым источником постоянного напряжения. Единица измерения электрического напряжения увековечила имя Алессандро Вольта.
Источник постоянного тока
Основной элемент электрической цепи – источник тока. Его назначение – создавать электрическое поле, под действием которого свободные заряженные частицы (электроны, ионы) приходят в направленное движение. Накапливаемые на отдельных элементах источника заряды (их называют полюсами) имеют различные знаки. Сам заряд перераспределяется внутри источника под действием сил неэлектрической природы (механических, химических, магнитных, тепловых и так далее). Электрическое поле, созданное полюсами вне источника тока, производит работу по передвижению заряда в замкнутом проводнике. О необходимости замкнутой цепи для создания постоянного тока говорил еще Алессандро Вольта.
Поскольку в источниках под действием сил неэлектрической природы происходит движение заряда, значит, можно утверждать, что эти силы совершают работу. Назовем их сторонними. Отношение работы сторонних сил по переносу заряда внутри источника тока к величине заряда называют электродвижущей силой.
Математическая запись этого соотношения:
где Е – электродвижущая сила (ЭДС), Аст – работа сторонних сил, q – заряд, переносимый сторонними силами в источнике.
ЭДС характеризует способность источника создавать ток, но основной характеристикой источника иногда считают электрическое напряжение (разность потенциалов).
Напряжение
Отношение работы поля по передвижению заряда в проводнике к величине заряда получило название электрического напряжения.
Чтобы его определить, нужно величину работы поля разделить на величину заряда. Пусть A — работа, совершенная электрическим полем источника тока по перемещению заряда q. U — электрическое напряжение. Математическая запись соответствующей формулы:
Как любая физическая величина, напряжение имеет единицу измерения. В чем измеряется напряжение? По фамилии изобретателя первого в мире источника постоянного тока Алессандро Вольта этой величине дали собственную единицу измерения. В системе интернациональной напряжение измеряется в вольтах (В).
Напряжением в 1 В считается напряжение электрического поля, совершающего работу в 1 Дж по перемещению заряда в 1 Кл.
- В = Дж/Кл = Н•м/(А•с) = кг•м/(А•с3).
В основных единицах системы СИ единица измерения электрического напряжения:
Необходимая величина
Почему недостаточно, характеризуя ток, вводить понятие силы тока? Проведем мысленный эксперимент. Возьмем две различные лампы: обыкновенную бытовую лампу и лампу от карманного фонарика. При подключении их к разным источникам тока (городской сети и батарейке) можно получить абсолютно одинаковое значение силы тока. При этом бытовая лампа дает больше света, то есть работа тока в ней значительно больше.
Разные источники тока имеют различное напряжение. Поэтому эта величина крайне необходима.
Полезная аналогия
Понимание физического смысла электрического напряжения приходит, если вникнуть в интересную аналогию. В сообщающихся сосудах жидкость перетекает из трубки в трубку, если в них существует разность давлений. Ток жидкости прекращается в случае равенства давлений.
Если ток жидкости сопоставить с течением электрического заряда, то разность давлений столбов жидкости играет ту же роль, что и разность потенциалов в источнике тока.
Пока внутри источника тока происходят процессы, сопровождающие перераспределение заряда на полюсах, он способен создавать ток в проводнике. Напряжение электрического тока измеряется в вольтах, разность давлений имеет единицу измерения – паскаль.
Переменный ток
Электрический ток, периодически меняющий свое направление, называется переменным. Создается он источником переменного напряжения. Чаще всего это генератор. Попробуем пояснить: в чем измеряется напряжение переменного тока?
Сам принцип генерации тока основан на явлении электромагнитной индукции. Вращение замкнутого контура в магнитном поле приводит к появлению разности потенциалов в проводнике. Напряжение тока измеряется в вольтах и в случае меняющегося тока.
Можно ли утверждать, что напряжение не меняется? Очевидно, что вследствие изменения угла между плоскостью контура и нормалью к нему, создаваемое напряжение изменяется с течением времени. Его значение растет от нуля до некоторого максимального значения, затем падает вновь до нуля. Говорить об определенной величине не приходится. Вводят так называемое действующее значение напряжения:
Каким прибором измеряется напряжение?

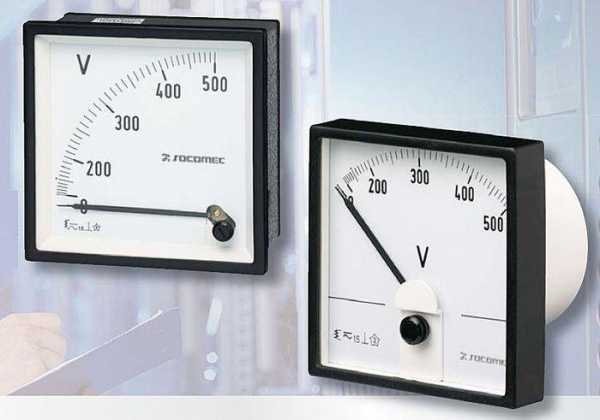

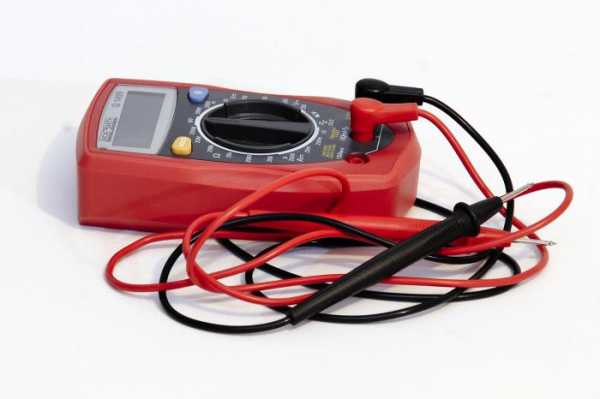

Прибор для измерения электрического напряжения – вольтметр. Принцип его действия основан на взаимодействии контура с током и магнитного поля постоянного магнита. Известно, что контур с током вращается в магнитном поле. В зависимости от величины тока в контуре угол поворота меняется.
Если к контуру прикрепить стрелку, то она отклоняется от нулевого значения при протекании тока в контуре (чаще катушке). В зависимости от того, в чем измеряется напряжение, градуируют шкалу прибора. Возможно применение дольных и кратных величин.
В случае низких значений электрическое напряжение измеряется в милливольтах или микровольтах. Наоборот, в высоковольтных сетях используют кратные единицы.
Любой вольтметр подключается параллельно тому участку цепи, на котором проводится измерение напряжения. Основным свойством контура прибора можно назвать высокое омическое сопротивление. Вольтметр, независимо от того, в чем измеряется напряжение, не должен влиять на силу тока в цепи. По нему пропускается незначительный ток, существенно не влияющий на основное значение.
Таблица напряжений
Физический прибор | Напряжение на его контактах, В |
Вольтов столб | 1,1 |
Батарейка карманного фонаря | 1,5 |
Щелочной аккумулятор | 1,25 |
Кислотный аккумулятор | 2 |
Городская сеть | 220 |

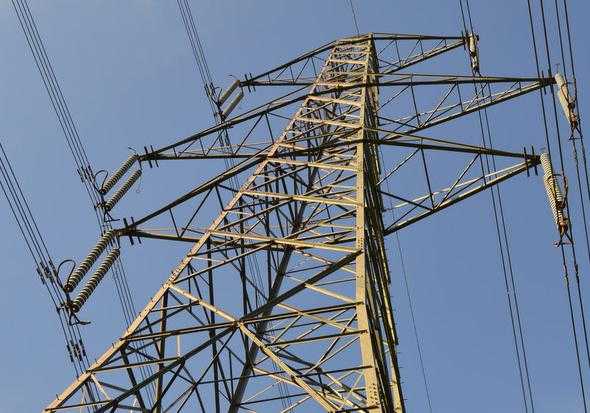

Высоковольтные линии электропередачи | 500 000 |
Между облаками в грозу | До 100 000 000 |
Практическое применение вольтметра
Для эффективного использования вольтметра стоит научиться им пользоваться. Любопытному экспериментатору можно посоветовать обратиться к школьным педагогам.
Школьные кабинеты физики снабжены лабораторными и демонстрационными приборами для измерения напряжений.
Эксплуатировать любой вольтметр стоит с осторожностью, соблюдая простые правила:
- Вольтметр имеет максимальный предел измерения. Это наибольшее значение на его шкале. Не стоит подключать его в цепь, содержащую элемент большего напряжения.
- Если нет другого источника или вольтметра, можно использовать систему дополнительных сопротивлений. При этом шкала вольтметра также должна быть изменена.
- В цепь постоянного тока электроприборы подключаются в зависимости от указаний знака заряда на его клеммах. Положительная клемма источника тока обязательно подключается к положительному разъему вольтметра, отрицательная – к отрицательному. Если перепутать, то стрелки прибора могут погнуться, что крайне нежелательно.
- Все подключения делают исключительно к обесточенной цепи.
Вредно для здоровья
Действие электрического тока может оказаться небезопасным для человека. Считается безвредным напряжение менее 24 В.
Действие тока под напряжением городской сети (220 В) достаточно ощутимо. Прикосновение к оголенным контактам сопровождается существенным «ударом тока».
Напряжение во время грозы пропускает столь высокий ток через тело человека, что грозит ему летальным исходом. Не стоит рисковать своей жизнью и здоровьем.
Источник: fb.ru
monateka.com
Метод измерения действующего значения напряжения с применением МК / Habr
В данном посте речь пойдет об одном из вариантов измерения действующего значения напряжения и частоты сети на 8-ми битном микроконтроллере PIC18. При желании, можно метод перенести на любой другой МК, вплоть до всеми любимых ARDUINO (если они поддерживают реализацию прерываний по таймеру с частотой 5-10 кГц).Также, рассматриваемый метод позволяет измерять частоту сетевого напряжения без использования внешних дополнительных средств, таких как компараторы. Но, при этом приходится жертвовать либо временными ресурсами МК, либо точностью измерения частоты.
Почему важно измерять действующее значение, а не какое либо другое, например, средневыпрямленное? Большинство “китайских” электронных вольтметров измеряют сетевое напряжение по средневыпрямленному значению. Методика измерения следующая: за период сетевого напряжения делается выборка из N значений амплитуды напряжения, результаты суммируются (без знака), делятся на N (усредняются), после чего полученный результат умножается на коэффициент
Указанный коэффициент определяет зависимость действующего значения синусоидального (!) сигнала от средневыпрямленного.
Такая методика измерения проста, не требует много ресурсов микроконтроллера (как временных, так и ресурсов памяти). Основным недостатком такой методики измерения является большая ошибка измерения на несинусоидальных сигналах.
Как все знают, изменение сигнала сетевого напряжения подчиняется синусоидальному закону (вследствие применения синхронных генераторов на электростанции), с частотой изменения сигнала 50 Гц (60 Гц). Однако, на практике вследствие влияния сторонних факторов (в основном подключение к сети мощных нелинейных нагрузок), а также применения инверторов с квазисинусоидальным выходным напряжением (см. рисунок), синусоида напряжения либо значительно искажается, либо заменятся прямоугольными импульсами. В таких случаях указанный выше метод измерения даст очень большую погрешность (например, в квазисинусоидальных инверторах выходное напряжение, измеренное “китайским» вольтметром может быть равно 180-200В, в то время как действующее напряжение будет равно 220В ).

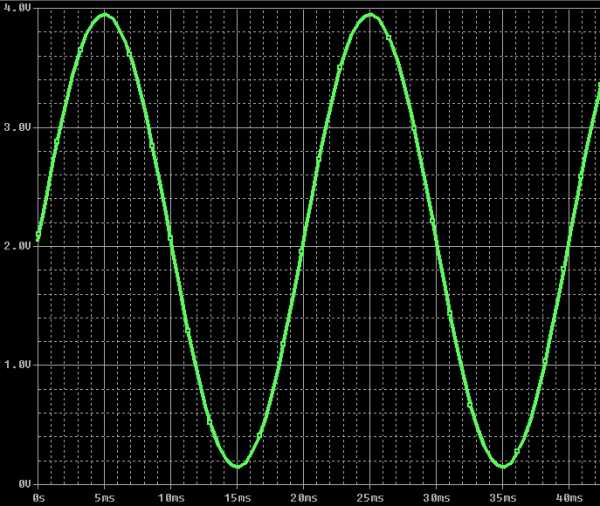

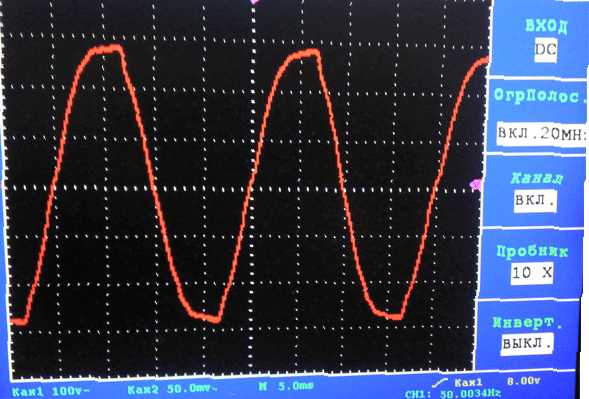

Например, напряжение у меня дома
Почему важно измерять именно действующее значение напряжения (тока)? Потому что именно действующие (еще называют его эффективными) значения напряжения и тока определяют работу электрической системы (грубо говоря, электронагреватель выделяет тепло в прямой зависимости от действующих значений напряжения и тока сети).
Действующее значение измеряемой периодической величины рассчитывается по формуле
Или после дискретизации получим
Т.е. нам нужно делать выборку ряда значений за период сетевого напряжения, просуммировать значения квадратов точек выборки, поделить на количество точек за период (при определении количества точек выборки не забываем про теорему Котельникова-Шеннона), и взять квадратный корень из полученного результата.
Вроде бы ничего сложного, если бы не но:
1) Каждый период точки выборки набираются заново, что увеличивает погрешность измерения;
2) В реальной сети, около нуля напряжения, могут встречаться как “нулевые полки”, так и повторные переходы через ноль напряжения, что значительно внесет погрешность в измерение.
С первым пунктом будем бороться измерением измерением суммы квадратов точек выборки за каждый полупериод, после чего суммируя n-ую сумму квадратов с (n+1)-й и откидывая (n-1)-ую.
Со вторым пунктом будем бороться введением зон нечувствительности по напряжению (введем границы напряжения перехода через ноль с положительной и отрицательной сторон) обычно 5-10 В в обе стороны, а также зон нечувствительности по частоте (ограничим допустимую частоту сигнала напряжения).
Таким образом, мы получим рассчитанное значение действующего значения сетевого напряжения за период на каждом полупериоде сетевого напряжения.
Частота напряжения вычисляется по формуле:
где Fд — частота дискретизации (для удобства и увеличения точности измерения частоты выбрана равной 10 кГц (период выборки — 100 мкс)).

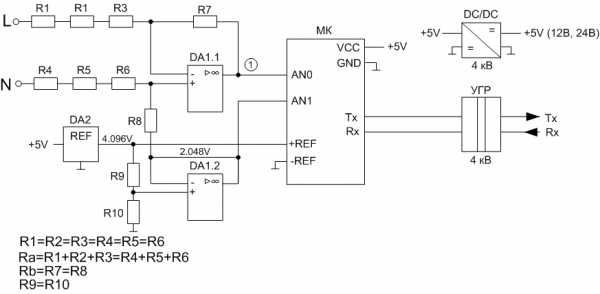

Теперь рассмотрим структурную схему измерительной части (в реальной схеме следует добавить фильтрующие и защитные элементы).
Внимание! В данном методе измерения не реализована гальваническая развязка микроконтроллера от сети. Гальваноразвязка реализуется на стороне цифрового интерфейса передачи данных от микроконтроллера.
На входе установлен дифференциальный операционный усилитель с делителем напряжения, опертым на половину опорного напряжения (2,048 В). Поскольку, для уменьшения размеров лучше применять маломощные резисторы, устанавливаем их минимум 3 шт. равными по сопротивлению — чтобы увеличить суммарное пробивное напряжения резисторов. При этом нужно подсчитать мощность потерь при максимальном входном напряжении (P=U^2/R) — чтобы не превышала допустимой мощности резисторов. Плечи дифференциального усилителя тоже делаем равными. Тогда, напряжение в точке 1 рассчитывается по формуле:
А напряжение в точке 1 будет иметь вид:
Также, половина опорного напряжения подается на один из каналов АЦП. Это позволяет в постоянном режиме (например, один раз за период) определять положение уровня нуля измеряемого напряжения.
Т.е. мы обошлись операционным усилителем с однополярным питанием, и наш входной сигнал в точке 1 изменяется от 0 до Uоп. Такой способ дает достаточно точные результаты, по сравнению, например, с выпрямлением напряжения с помощью диодов.
Расчет делителя и коэффициента АЦП сводится к следующему:
где A и В — замеры АЦП (за вычетом измеренного значения нуля сигнала — AN1) для текущего и предыдущего полупериодов; N1, N2 — число замеров для текущего и предыдущего полупериодов; Nadс — разрядность АЦП; U’оп — опорное напряжение за вычетом зон нелинейности (нечувствительности) операционного усилителя (обычно 0,6 В).
Расчет делителя удобно проводить считая сигнал постоянным, приведенным к амплитуде синусоидального, а не синусоидальным. Тогда действующее значение сигнала равно амплитудному и равно значению каждого замера.
Например, нужно рассчитать делитель для измерения максимального значения 420В переменного тока:
Сопротивление Ra выбирается в диапазоне от 500 кОм до 1500 кОм. По выбранному сопротивлению Ra рассчитывается Rb.

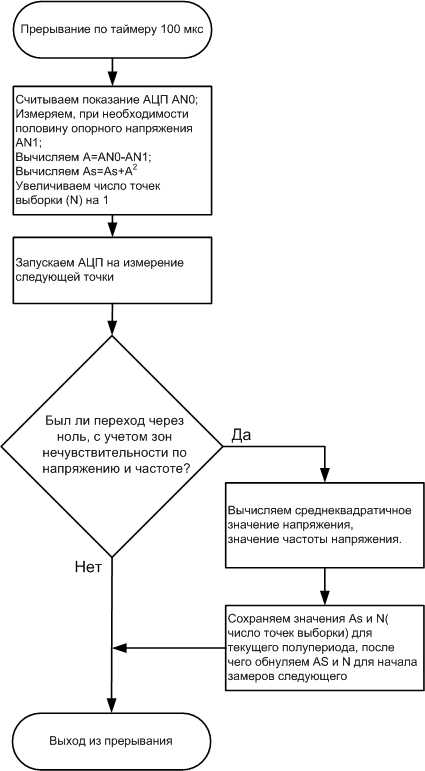

В итоге, алгоритм расчета действующего значения напряжения и частоты примет вид:
При этом часть затратных расчетов (деление, извлечение корня) можно перенести из прерывания в основную программу.
При расчете действующих значений на 8-ми битном МК целесообразно пользоваться целочисленными методами (с использованием масштабных коэффициентов) не прибегая к расчетам с плавающей запятой, а также упрощать по возможности арифметические операции (деление, изъятие квадратного корня и проч.). Это значительно экономит ресурсы МК.
habr.com
Как измерить напряжение и ток
Автор КакПросто!
Для измерения силы тока в электрической цепи используется амперметр, а напряжение измеряется с помощью вольтметра. При этом амперметр включается последовательно с нагрузкой в цепи, а вольтметр – параллельно источнику электрической энергии.

Статьи по теме:
Вам понадобится
- — миллиамперметр;
- — вольтметр.
Инструкция
Подготовьте измерительные приборы к работе. Расположите их в горизонтальном положении, удобном для использования. Установите нулевое положение шкалы с помощью корректора. Подсоедините измерительные кабели к соответствующим клеммам миллиамперметра и вольтметра. Установите переключатели приборов на самый большой диапазон измерений. Заземлите устройства измерений и подключите их к электрической сети. Выберите режим вольтметра для измерения постоянных или переменных значений. Измерению постоянных напряжений соответствует надпись DCV или V на измерительной шкале прибора. Измерьте постоянное напряжение на полюсах батарейки (клеммах аккумулятора, выходах блока питания). Для этого соедините положительную клемму прибора красным измерительным кабелем (проводом) с положительным полюсом батарейки (аккумулятора), а отрицательную – черным кабелем с отрицательным полюсом. Уменьшайте предел измерений до тех пор, пока не получите требуемую точность измерений.Измерьте переменное напряжение электрической сети (участка цепи). Измерению переменных напряжений соответствует надпись ACV или V~ измерительной шкалы прибора. Порядок подключения клемм измерительных приборов с разной полярностью при измерении переменных величин, никакой роли не играет.
По аналогии с измерением напряжения измерьте постоянный и переменный ток в электрической сети. При этом схема, в которую подключается миллиамперметр, должна быть предварительно разомкнута, а прибор должен быть включен после нагрузки.
Обратите внимание
Во избежание повреждения измерительных приборов избегайте попадания на их входы напряжений (токов), превышающих значения, указанные в качестве максимальных в технической документации данных приборов.
Полезный совет
Для непрофессионального проведения измерений, не требующих высокой точности, используйте универсальные приборы – мультиметры (вольт-ампер-омметры, тестеры). В большинстве случаев предлагаемые на рынке мультиметры при измерении силы тока и напряжения в сети, не требуют их подключения к источнику электрического питания.
Совет полезен?
Статьи по теме:
www.kakprosto.ru
Параметры переменного напряжения | Практическая электроника
Как вы помните из предыдущей статьи, переменное напряжение – это напряжение, которое меняется со временем. Оно может меняться с каким-то периодом, а может быть хаотичным. Но не стоит также забывать, что и переменное напряжение обладает своими особенными параметрами.
Среднее значение напряжения
Среднее значение переменного напряжения Uср – это, грубо говоря, площадь под осциллограммой относительно нуля за какой-то промежуток времени. Чтобы это понять, давайте рассмотрим вот такую осциллограмму.

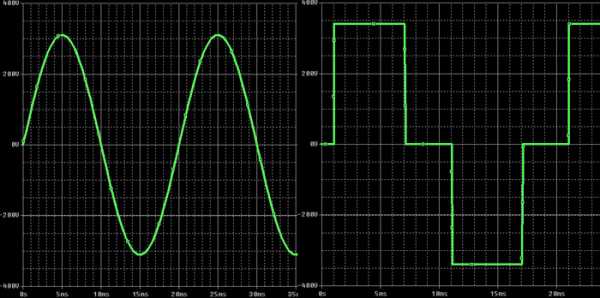

Например,чему равняется среднее значение напряжения за эти два полупериода? В данном случае ноль вольт. Почему так? Площади S1 и S2 равны. Но все дело в том, что площадь S2 берется со знаком “минус”. А так как площади равны, то в сумме они дают ноль: S1+(-S2)=S1-S2=0. Для бесконечного по времени синусоидального сигнала среднее значение напряжения также равняется нулю.
То же самое касается и других сигналов, например, двухполярного меандра. Меандр – это прямоугольный сигнал, у которого длительности паузы и импульса равны. В этом случае его среднее напряжение также будет равняться нулю.

Средневыпрямленное значение напряжения
Чаще всего используют средневыпрямленное значение напряжения Uср. выпр. То есть площадь сигнала, которая “пробивает пол” берут не с отрицательным знаком, а с положительным.

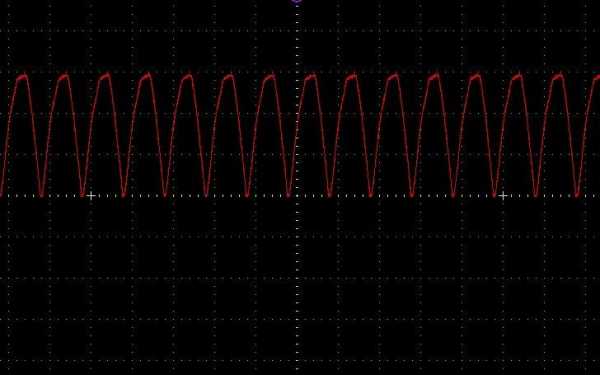

средневыпрямленное значение напряжения будет уже равняться не нулю, а S1+S2=2S1=2S2. Здесь мы суммируем площади, независимо от того, с каким они знаком.
На практике средневыпрямленное значение напряжения получить легко, использовав диодный мост. После выпрямления синусоидального сигнала, график будет выглядеть вот так:

Для того, чтобы примерно узнать, чему равняется средневыпрямленное напряжение, достаточно узнать максимальную амплитуду синусоидального сигнала Umax и сосчитать ее по формуле:
Среднеквадратичное значение напряжения
Чаще всего используют среднеквадратичное значение напряжения или его еще по-другому называют действующим. В литературе обозначается просто буквой U. Чтобы его вычислить, тут уже простым графиком не отделаешься. Среднеквадратичное значение – это значение постоянного напряжения, который, проходя через нагрузку (скажем, лампу накаливания), выделяет за тот же промежуток времени такое же количество мощности, какое выделит в этой нагрузке переменное напряжение. В английском языке среднеквадратичное напряжение обозначается так: RMS (rms) – root mean square.
Связь между амплитудным и среднеквадратическим значением устанавливается через коэффициент амплитуды Ka:

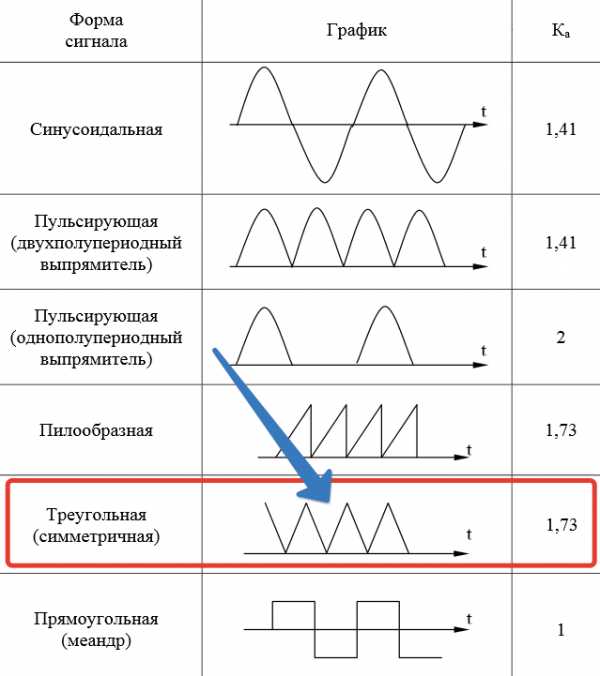

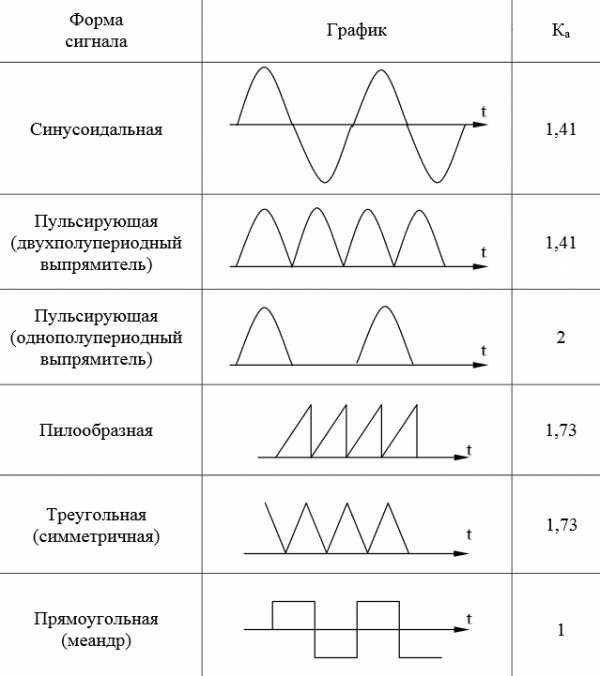

Вот некоторые значения коэффициента амплитуды Ka для некоторых сигналов переменного напряжения:
Более точные значения 1,41 и 1,73 – это √2 и √3 соответственно.
Как измерить среднеквадратичное значение напряжения

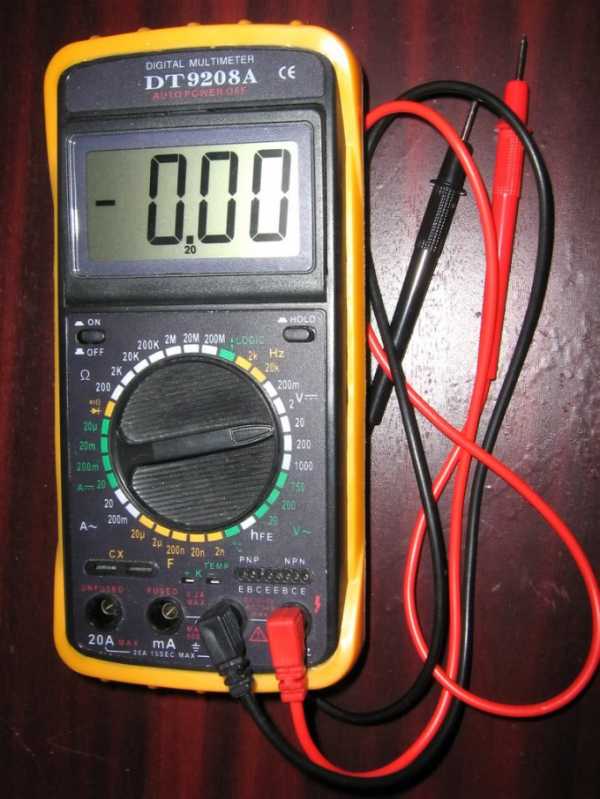

Для правильного замера среднеквадратического значения напряжения у нас должен быть мультиметр с логотипом T-RMS. RMS – как вы уже знаете – это среднеквадратическое значение. А что за буква “T” впереди? Думаю, вы помните, как раньше была мода на одно словечко: “тру”. “Она вся такая тру…”, “Ты тру или не тру?” и тд. Тру (true) – с англ. правильный, верный.

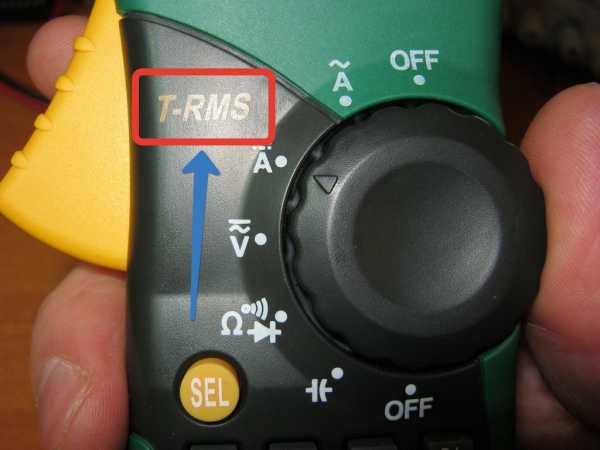

Так вот, T-RMS расшифровывается как True RMS – “правильное среднеквадратическое значение”. Мои токоизмерительные клещи могут замерять этот параметр без труда, так как на них есть логотип “T-RMS”.

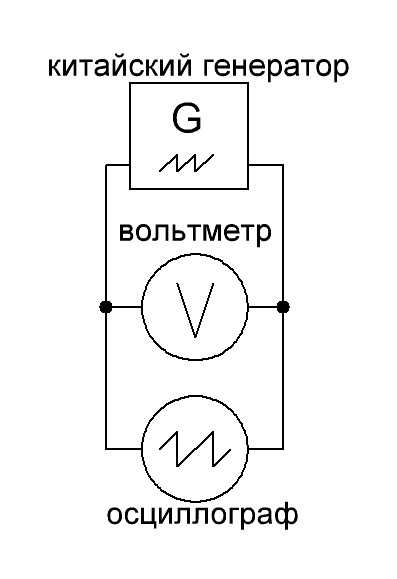

Проведем небольшой опыт. Давайте соберем вот такую схемку:

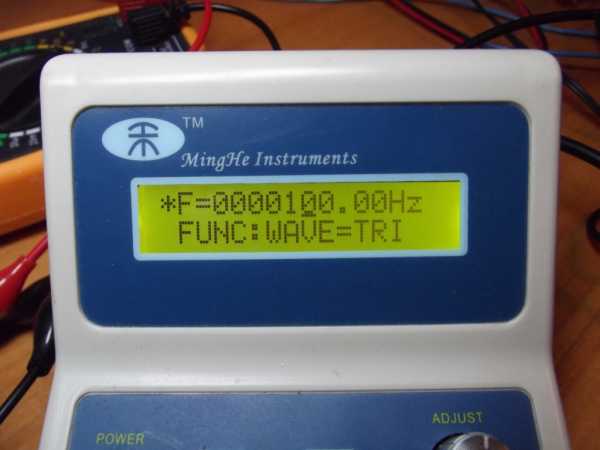

Выставим на моем китайском генераторе частоты треугольный сигнал с частотой, ну скажем, 100 Герц

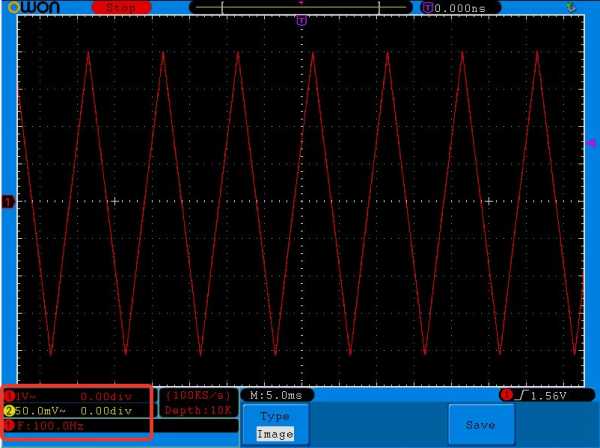

А вот осциллограмма этого сигнала. Внизу, в красной рамке, можно посмотреть его параметры

И теперь вопрос: чему будет равно среднеквадратическое напряжение этого сигнала?
Так как один квадратик у нас равняется 1 Вольт (мы это видим внизу осциллограммы в красной рамке), то получается, что амплитуда Umax этого треугольного сигнала равняется 4 Вольта. Для того, чтобы рассчитать среднеквадратическое напряжение, мы воспользуемся формулой:
Итак, смотрим нашу табличку и находим интересующий нас сигнал:
Для нас не важно, пробивает ли сигнал “пол” или нет, главное, чтобы сохранялась форма сигнала. Видим, что наш коэффициент амплитуды Ka= 1,73.
Подставляем его в формулу и вычисляем среднеквадратическое значение нашего треугольного сигнала
Проверяем нашим прибором, так ли оно на самом деле?
Супер! И в правду Тrue RMS.

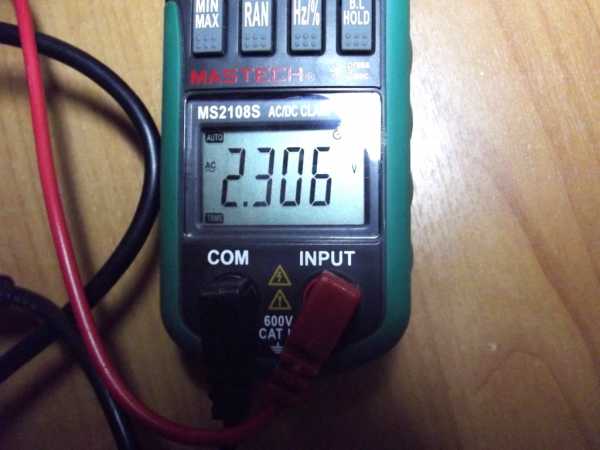

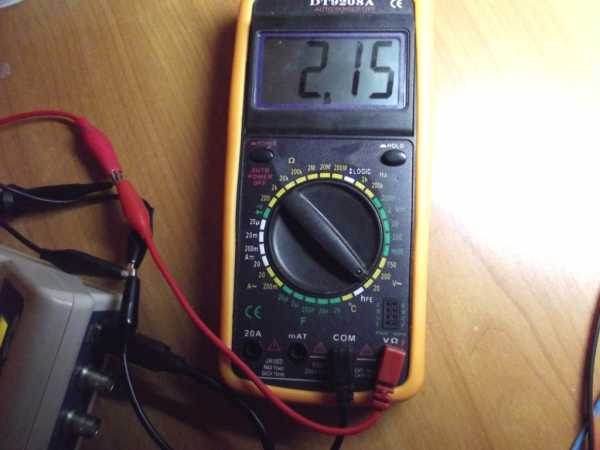

Замеряем это же самое напряжение с помощью моего китайского мультиметра
Он меня обманул :-(. Он умеет измерять только среднеквадратическое значение синусоидального сигнала, а у нас сигнал треугольный.
Самый интересный сигнал в плане расчетов – это двуполярный меандр, ну тот есть тот, который “пробивает пол”.

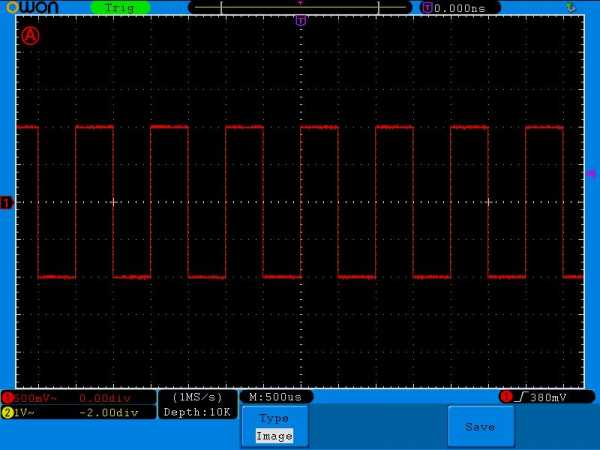

Его амплитудное Umax, средневыпрямленное Uср.выпр. и среднеквадратичное напряжение U равняется одному и тому же значению. В данном случае это 1 Вольт.

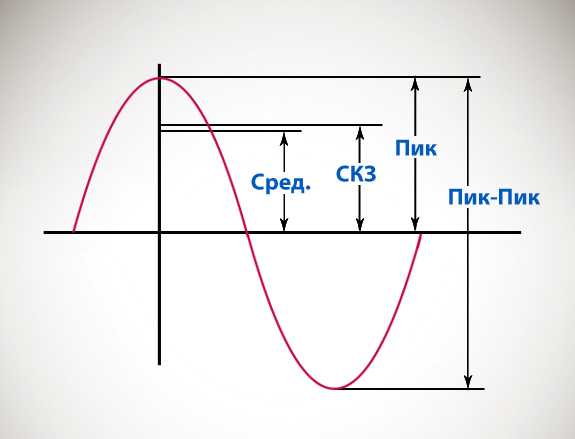

Вот вам небольшая картинка, чтобы не путаться
