В розетке какой ток: Какой ток в розетке — переменный или постоянный, и зачем это нужно знать: сколько ампер, какая его частота и как узнать самостоятельно

Какой ток в розетке — переменный или постоянный, и зачем это нужно знать: сколько ампер, какая его частота и как узнать самостоятельно

Человек, хоть частично знакомый с электричеством, знает какой ток протекает в розетке – переменный или постоянный. Но большинство граждан, которые пользуются благами электричества ежедневно, не задумываются об этом, и зря. Ответ на вопрос прост, ведь практически вся производимая электроэнергия относится к переменному току.

Какой ток в розетках постоянный или переменный?

98% вырабатываемой энергии – это переменный ток, и домашняя проводка не исключение. Переменный ток – это тот, который периодически изменяет величину и направление. Частота измеряется в Герцах (период изменения в секунду). Переменный ток производить намного легче чем постоянный, также не вызывает сложностей передача на большие расстояния. При передачи электроэнергии величина напряжения может как увеличиваться, так и уменьшаться неоднократно, поэтому розетки делаются для переменного значения. Но также существуют электронные приборы, которые питаются постоянным током, и их нужно приводить к одному типу.

Преимущества:

• легко передавать на большие расстояния;
• простое генераторное оборудование, упрощение устройства электродвигателей;
• отсутствие полярности.

Недостатки:

• расчеты проводятся на максимальное значение, по факту используется не более 70%;
• электромагнитная индукция, приводящая к неравномерному распределению электричества по сечению проводника;
• сложность проверки и измерения параметров;
• увеличивается сопротивление, так как используется не весь кабель.

Для чего нужно знать сколько ампер в розетках в квартире

Сила тока измеряется в Амперах (А). Знать этот показатель необходимо, так как розетки различаются по нему.

Стандартные современные розетки рассчитаны на 6, 10 и 16 А. У советских приборов максимальный номинал равен 6,3 А. Для потребителей с повышенной мощностью выбирают соответствующие розетки, у которых повышенная стойкость к большим значениям.

Знание основ электротехники пригодится при поездке в другую страну. У государств могут различаться стандарты частоты и напряжений, и невозможно будет подключить привезенные с собой приборы к местной сети. Каждая розетка имеет маркировку, на которой указана максимальная сила тока.

Если у прибора указана только мощность в паспорте, вычислить ток можно по простой формуле I=P/U, где U –напряжение сети в Вольтах (220 В для домашних розеток), P – мощность прибора, измеряемая в Ваттах и I – сила тока в Амперах.

Сила тока в розетке

Стандартами частоты в России  и европейских странах является 50 Гц, в Америке – 60 Гц. Сила тока в квартирах ограничивается 16 Амперами, в частных загородных домах это значение может достигать 25 А.

Токовые измерения проводят различными способами. Можно опытным путем – подключить прибор в розетку, и если он функционирует – электроэнергия есть. Существуют мультиметры, которые замеряют значения, контрольные лампы, тестеры и индикаторы напряжения.

220 В

Номинальным напряжением в домашней сети является 220В, но на практике это значение может варьироваться. Отклонения до 20-25 Вольт.

На этот показатель влияют:

• техническое состояние,
• нагрузки сети,
• загруженность электростанций.

Скачки напряжения выводят приборы из строя, поэтому подключение к сети лучше производить через специальные стабилизаторы.

Более 220 В

Для силовой электрической техники используются трехфазные сети, которые питаются напряжением 380 Вольт и выше. Чаще всего их можно встретить в электротранспорте – трамваях, троллейбусах, электричках. Для такого напряжения токовая нагрузка составляет до 32 А.

Сколько ампер в розетке 220В

Домашние розетки делаются на разную силу тока, которую она способна пропустить. Наибольшее значение – 16 А для напряжения в 220 Вольт. Каждая электророзетка промаркирована – если отмечено значение 6 А, то суммарная подключаемая нагрузка не более этого числа.

Нагрузка которую может выдержать соединение определяется по сумме  подключенных электроприборов. Например микроволновая печь, стиральная машина  подключаются через отдельные розетки не менее чем на 16 А, а для осветительных приборов, телефонов требуются устройства с меньшим номиналом.

Электроплита подключается через отдельное УЗО, так как для нее требуется 25 А и более.

Живя в ХХІ веке, используя блага научных открытий, человеку обязательно знать тип и величину тока, протекающего в домашней сети. Без этой информации невозможно купить электророзетку, правильно рассчитать нагрузку для электроприборов. Стандарты различаются для разных стран, и это стоит учитывать при поездке в другое государство.

Полезное видео

Ничего не найдено для Apple Touch Icon Precomposed Png

Выключатели

Правильный подбор расцепителя автоматического выключателя защитит электрооборудование, СБТ и разводку распределительной сети от перегруза

Электрооборудование и безопасность

Теплые полы – это не роскошь, а комфорт.

При наличии в семье маленьких детей

Светильники

Виды точечных светильников, их предназначение для ПВХ потолков и ГКЛ конструкций. Правильный монтаж с

Электрооборудование и безопасность

Популярность инфракрасного пола растет за счет его преимуществ над другими вариантами. Благодаря современным технологиям

Светильники

Точечные светильники – споты улучшают яркость освещения, без возникновения теней. Равномерно распределив их по

Розетки

Выбор розетки и выключателя необходимо проводить с учетом специфики использования помещения, репутации производителя соответствующего

Ничего не найдено для Apple Touch Icon Precomposed Png

Выключатели

Правильный подбор расцепителя автоматического выключателя защитит электрооборудование, СБТ и разводку распределительной сети от перегруза

Электрооборудование и безопасность

Теплые полы – это не роскошь, а комфорт. При наличии в семье маленьких детей

Светильники

Виды точечных светильников, их предназначение для ПВХ потолков и ГКЛ конструкций. Правильный монтаж с

Электрооборудование и безопасность

Популярность инфракрасного пола растет за счет его преимуществ над другими вариантами. Благодаря современным технологиям

Светильники

Точечные светильники – споты улучшают яркость освещения, без возникновения теней. Равномерно распределив их по

Розетки

Выбор розетки и выключателя необходимо проводить с учетом специфики использования помещения, репутации производителя соответствующего

Какой ток в розетке переменный или постоянный (AC или DC)

Всем известно, что в розетках есть электрическое напряжение, но мало кто задумывается о том, какое это напряжение — переменное или постоянное.

Почти вся производимая электроэнергия является переменной, а постоянная, вырабатываемая генераторами постоянного тока и солнечными электростанциями перед поступлением в сеть преобразовывается в переменный ток, поэтому более, чем в 98% розеток переменный ток. Переменным называют такое напряжение, которое периодически изменяет свою полярность и величину. Единицей частоты этих изменений является 1Гц (герц).

Генераторы переменного тока проще по конструкции и дешевле, а величина переменного напряжения меняется при помощи трансформаторов. Чем выше напряжение, тем меньше потери и необходимое сечение проводов, а перед поступлением в розетки оно уменьшается до 220В (в США 230В). БОльшая часть бытовых электроприборов предназначены для питания переменным напряжением, а те из них, которые нуждаются в постоянном токе, подключаются через блоки питания.

В этой статье рассказывается о том, какой в розетке ток переменный или постоянный, чем они отличаются друг от друга и почему именно переменное напряжение используется дома и на предприятиях.

Что такое электрический ток

В школе на уроках физики ученикам рассказывают, что электрический ток — это направленное движение заряженных частиц. В металлах, из которых изготавливаются провода, носителями заряда являются электроны.

На электростанциях электроэнергия вырабатывается при помощи генераторов при вращении вала электромашины. Он приводится в движение разными способами, которых получает название электростанция:

1. нагретый пар — тепловая;
2. вода нагревается ядерным реактором — атомная;
3. падающая или текущая вода — гидроэлектростанция;
4. ветер — ветроэлектростанция.

На валу генератора находится электромагнит, а в статоре обмотки, при вращении ротора магнит вращается вместе с ним. При этом магнитное поле, пересекающее катушки, меняется по своему направлению и величине за счёт чего в них наводится электрическое напряжение, также меняющееся по величине от 0 до 100% и от прямой полярности к обратной.

Частота этих изменений в электросетях России, других стран СНГ и Евросоюза составляет 50 раз в секунду или 50Гц. Напряжение на выходных клеммах генератора может быть различным, но по пути к потребителю оно проходит через трансформаторы и в бытовых розетках составляет 220В.

Постоянное напряжение является неизменным по величине и полярности. Первоначально производилось медно-цинковыми батареями, позже к ним добавились генераторы постоянного тока, в которых напряжение вырабатывается при вращении вала с обмотками в магнитном поле. В наше время вырабатывается в основном аккумуляторами, батарейками и солнечными электростанциями.

Интересно! В автомобилях используются генераторы переменного тока со встроенными выпрямителями. Выходное напряжение этого устройства регулируется током в обмотке ротора.

Виды электрического тока в быту

Для того, чтобы определить какой ток в розетке, нет необходимости изучать этот вопрос на уровне ВУЗа. Есть всего две разновидности напряжения — постоянное и переменное.

Ответ на вопрос какой ток в розетке переменный или постоянный является однозначным сейчас, но в начале ХХ века на эту тему спорили два великих изобретателя — Никола Тесла, поддерживавший идею переменного тока, и Томас Эдисон, выступавший за постоянный ток. В этот период мог быть в розетке постоянный или переменный ток, в зависимости от страны и схемы электроснабжения здания.

В конце концов победила точка зрения Теслы, а постоянный ток сейчас используется в основном в электроприводах, которые питаются от сети переменного тока через диодные или тиристорные выпрямители.

Интересно! В некоторых зданиях в Сан-Франциско в 2012 году сохранялись лифты, запитанные от сети постоянного тока. Это оборудование и подвод такого напряжения к зданиям сохранялись как раритет. В Нью-Йорке такие установки работали до 2007 года.

Постоянный ток

Международный символ этого напряжения DC — Direct Current (постоянный ток), а условное обозначение на электросхемах «—» или «=». Величина и полярность этого вида напряжения являются неизменными, а сила тока изменяется только при изменениях нагрузки. Этот вид электрического тока производится аккумуляторами, батарейками и элементами солнечных электростанций.

От сети постоянного тока работают двигатели трамваев, троллейбусов и другого электротранспорта. Эти электродвигатели имеют лучшие тяговые характеристики, чем двигатели переменного тока.

Информация! От постоянного напряжения работает бОльшая часть электронных схем, но они получают питание от сети переменного тока через встроенный или внешний блок питания с выпрямителем.

Переменный ток

Международное обозначение этого напряжения AC — Alternating Current (переменный ток), а условное обозначение на электросхемах «~» или «≈».

Величина и полярность переменного тока в сети всё время меняется. Частота этих изменений составляет 50Гц в Европе и некоторых других странах и 60Гц в США. Большинство бытовых и промышленных электроприборов изготавливаются для питания переменным напряжением.

Практически вся электроэнергия, используемая в быту и промышленности, является переменной. Для передачи на большие расстояния его повышают при помощи трансформаторов, а в конечной точке линии понижают до необходимой величины. Это позволяет уменьшить стоимость ЛЭП и потери. Для того, чтобы исключить колебания напряжения, для особоважных приборов устанавливаются стабилизаторы.

При увеличении напряжения и неизменной передаваемой мощности сила тока и сечение проводов пропорционально уменьшается. Если напряжение не повышать, то для подачи электроэнергии к потребителю необходимо использовать кабеля большого сечения, а передача на большие расстояния окажется невозможной. Вот почему в розетке переменный ток.

В домашней розетке два контакта — фазный и нулевой. В некоторых случаях к ним добавляется заземляющий. Это однофазное напряжение является частью трёхфазной системы. Она включает в себя три одинаковых сети. Напряжение в этих сетях сдвинуто по фазе на 120° друг относительно друга.

Вначале эта система была шестипроводной. В таком виде её изобрёл Никола Тесла. Позже М. О. Доливо-Добровольский усовершенствовал эту схему и предложил передавать трёхфазное напряжение по трём или чётырём проводам (L1, L2, L3, N). Он также показал преимущества трёхфазной системы электроснабжения перед схемами с другим числом фаз.

Параметры домашней электрической сети

После определения ответа на вопрос, какой в розетке ток переменный или постоянный, следует выяснить другие параметры домашней электросети.

Основными из них являются следующие:

• Напряжение. В бытовых розетках используется однофазное напряжение 220В. При большой протяжённости линии эта величина может значительно отличаться от номинальной. В этом случае необходимо использовать стабилизатор.
• Частота. В большинстве стран, за исключением Соединённых Штатов, частота составляет 50Гц, в США 60Гц. Этот параметр общий для энергосистемы государства.
• Наличие заземления. В розетках и электропроводке, установленных в СССР, заземление отсутствует. По современным требованиям ПУЭ его монтаж является обязательным и в розетках кроме фазного «L» и нулевого «N» контактов есть заземляющий контакт «РЕ».

На какую силу тока рассчитана розетка

Кроме напряжения важным параметром является допустимый ток и мощность. Независимо от сечения вводного кабеля и номинального тока вводного автомата к обычным розеткам нельзя подключать оборудование, мощность которого превышает 3,5кВт или 16А. Этого достаточно для любой бытовой техники кроме электроплит, нагревателей проточной воды и бойлера.

Эти аппараты желательно присоединять с электросети через клеммник или использовать промышленные розетки. Такие устройства производятся для любого количества фаз и допустимый ток, в зависимости от модели, составляет до 125А.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!



Какой ток в розетке

Современные электроприборы сконструированы максимально дружелюбными к пользователю и чтобы их использовать совершенно не обязательно знать какой ток в розетке, куда они подключаются. Подобные познания могут никогда не пригодится в повседневной жизни – обычно достаточно знать, что в розетке есть ток, благодаря которому работают все бытовые приборы.

Где могут пригодиться знания по электричеству

Хорошо если вопросы о принципах работы электроприборов возникают просто из «спортивного интереса». Хуже бывает в случае поездки в другую страну, где неподготовленные путешественники с удивлением обнаруживают розетки незнакомого типа. Если до этого человек обращал внимание на надписи возле «своих» розеток, то в «чужих» может оказаться другая частота и напряжение. Для понимания почему так происходит, надо хотя бы в общих чертах ознакомиться с основами электротехники.

Сразу необходимо оговориться, что все рассказанное ниже дано в очень упрощенном и утрированном виде. Некоторые аналогии могут полностью не отражать все происходящие в электропроводке процессы и даны исключительно для общего их понимания.

Постоянный и переменный ток

Это одна из важнейших характеристик электрического тока. Каждый электроприбор рассчитан под определенный его вид и при неправильном подключении в лучшем случае просто не будет работать.

Любой из этих токов создается электромагнитным полем, что заставляет двигаться свободные электроны в металлах или других проводниках. Но при постоянном они все время летят в одну сторону, а переменный ток дергает их туда-сюда. В любом случае они двигаются и совершают работу, но устройства для преобразования электрической энергии в механическую приходится делать разными. То есть электродвигатель, к примеру, можно сделать как от постоянного, так и от переменного тока, но первый нельзя включать во вторую цепь.

Если большинство электроприборов работает от постоянного тока, то для передачи электроэнергии на большие расстояния выгоднее использовать переменный – он не так чувствителен к сопротивлению проводников. Поэтому не может быть двух мнений по поводу какой ток в бытовой розетке: постоянный или переменный – всегда используется второй вариант.

В этом видео описываются исторические предпосылки использования переменного тока в электросетях:

Фаза и ноль

Эти понятия относятся исключительно к переменному току. Принято считать, что фаза в розетке является аналогом плюса постоянного тока, а ноль – минуса, поэтому ноль «не бьется», если до него дотронуться. На самом деле все несколько сложнее – в переменном токе плюс и минус постоянно меняются местами, поэтому в замкнутой цепи (при подключенной нагрузке) по нолю тоже протекает ток. Но дело в том, что он действительно не бьется, даже если брать его голыми руками – при электромонтажных работах ищут где находится фаза в розетке и в обязательном порядке изолируют этот провод, а остальные без особой опаски оставляют оголенными.

В правильно подключенной и нормально работающей электропроводке ноль не бьет человека током потому что применяется так называемая схема подключения потребителей с глухозаземленной нейтралью. Это значит, что нулевой провод на подстанции и в месте ввода в дом заземлены и ток, если он есть в проводе, проходит «мимо» человека.

Есть ряд условий, при которых нулевой провод может ударить током. Если нет соответствующего опыта обращения с электропроводкой, не стоит рассчитывать на то, что нуль всегда безопасен.

Заземление

Розетка без провода заземления не редкость для старых домов, потому что раньше в быту практически не использовались мощные электроприборы. Современные требования к безопасности электроприборов гораздо жестче, поэтому розетки устанавливаемые без заземления просто не могут быть использованы даже в проекте.

Смысл заземления в дополнительной защите. Если используется розетка без защитного заземления, то в большинстве случаев корпус приборов подключен к рабочему нолю. Как итог – если фаза попадает на корпус устройства (при пробое изоляции), то происходит короткое замыкание и выбивает защитные пробки. Это приводит к порче прибора, и сравнительно безопасно для человека, при одном условии – если он на момент замыкания не касался устройства. В противном случае, пока не сработает защита, человека бьет ток короткого замыкания, который в десятки раз выше номинального.

Розетки с заземлением разделяют ноль на рабочий, необходимый для функционирования устройства, и защитный. Корпус теперь, соединен с заземлением, а ноль работает в штатном режиме. Если на корпус попадает фаза, то розеточный заземляющий контакт «уводит» ее от человека, даже если он на этот момент касается устройства, а защитная автоматика выключает питание. Человека током не бьет, короткого замыкания не происходит и устройство по возможности остается в сохранности. Остается только найти место где повредилась изоляция и устранить неисправность.

Розетка без исправного заземления будет работать точно так же как и с ним, но при возникновении нештатной ситуации не сможет обеспечить должную защиту подключенным устройствам и человеку.

Как итог, вопроса что лучше ставить – розетки работающие без заземления или все-таки с ним, не существует – ПУЭ однозначно требуют поставить устройство второго типа.

Напряжение электрического тока

путь тока от электростанции (кликните для увеличения)

Если не использовать такие научные термины как «напряженность электрического поля» и «разность потенциалов», то понять какое напряжение в сети и почему оно именно такое помогут следующие аналогии:

Потенциальная и кинетическая энергия – пример очень упрощенный, но смысл в том, что напряжение показывает, какие силы могут быть задействованы при перемещении электрического заряда. Главное отличие в том, что потенциальная энергия переходит в кинетическую, а напряжение всегда стабильно. Использовать эту аналогию можно потому, что пока в розетку не включен никакой прибор, то в ней есть напряжение, готовое начать двигать заряженные частицы, но нет электрического тока. Движение электрического тока начинается только при подключении к проводам нагрузки (или при замыкании ноля и фазы).

Чем больше напряжение, тем выше его «проталкивающая» способность – это значит, что при достаточно больших его значениях ток «пробьет» диэлектрик между проводами. В обычных условиях диэлектриком между проводами является воздух, поэтому чем больше напряжение, тем выше вероятность возникновения молнии (замыкания) между ними. Это свойство используется в пьезозажигалках и механизмах розжига промышленных печей, только в первых расстояние между контактами 0,5 мм и напряжение в несколько Вольт, а во втором случае – между контактами 10-15 сантиметров, а напряжение около 10 тысяч Вольт.

От напряжения зависит насколько удобно передавать ток на большие расстояния – чем оно больше, тем меньше потерь.

Для линий электропередач между городами используется напряжение 150-600 тыс. Вольт, в пригороде это 4-30 тыс. Вольт, а у потребителей напряжение в розетке уже 100-380 Вольт. В разных странах действуют свои стандарты, поэтому перед поездкой стоит уточнять этот момент.

Частота электрического тока

Один из параметров переменного тока, показывающий сколько раз за секунду он поменяет направление движения от плюса к минусу. Полный цикл изменений – от ноля к плюсу, затем к минусу и обратно к нолю называется Герц. Во всем мире используется два стандарта частоты – 50 и 60 Герц.

От частоты, как и от напряжения, зависят потери тока при его передаче – чем выше частота, тем меньше потерь. Поэтому первый вариант используется при напряжении сети около 220 Вольт, а второй – при 110.

Частота тока зависит от того, с какой скоростью крутятся генераторы на вырабатывающих электричество станциях. Она всегда остается неизменной – в отличие от напряжения допускается погрешность в 0,5-1 Герц.

Сила тока

розетка на 16а (кликните чтобы увидеть надпись на крышке)

На крышке розетки можно увидеть надпись 6, 10 или 16А. Это не значит, что сила тока в розетке будет достигать таких величин – это максимальные его значения, на которые рассчитаны розеточные контакты. Соответственно, чтобы узнать, какая сила тока, а точнее – сколько ампер в розетке на данный момент, следует установить в электрическую цепь измерительное устройство – амперметр.

Примерно силу тока можно высчитать, если известна мощность устройства – по формуле I=P/U (напряжение в сети известно – на постсоветском пространстве это 220 Вольт).

К примеру, если электрочайник потребляет 2000 Ватт, то надо 2000 разделить на 220. Получается примерно 9 Ампер – сила тока, в 18 раз большая чем нужно, чтобы убить человека.

Сложнее подсчитать ампераж, к примеру, компьютера. Во-первых, при его работе в сеть включено сразу несколько устройств. Во вторых – энергосберегающие технологии используют ресурсы процессора по минимуму, разгоняя его только при решении сложных задач. Поэтому сила тока будет периодически изменяться.

Это все основные характеристики электрического тока, которые достаточно знать, чтобы получить про него хотя бы общее представление. При поездке в другую страну, где могу действовать иные нормативы, достаточно будет выяснить какие там в сети напряжение и частота. Если они отличаются от тех, на которые рассчитана зарядка телефона (или другие устройства, которые могут быть взяты в поездку), то дополнительно придется решать, как быть в этой ситуации.

Какой ток в розетке – постоянный или переменный

Люди, мало-мальски знакомые с электротехникой, без труда ответят на вопрос о том, какой ток в розетке. Конечно же переменный. Этот вид электричества гораздо проще производить и передавать на большие расстояния, а потому выбор в пользу переменного тока очевиден.

Виды тока

Существует два вида тока — постоянный и переменный. Чтобы понять разницу и определить, постоянный или переменный ток находится розетке, следует вникнуть в некоторые технические особенности. Переменный ток имеет свойство изменяться по направлению и величине. Постоянный же ток обладает устойчивыми качествами и направлением передвижения заряженных частиц.

Переменный ток выходит из генераторов электростанции с напряжением, составляющим 220–440 тысяч вольт. При подходе к многоквартирному зданию ток уменьшается до 12 тысяч вольт, а на трансформаторной станции преобразуется в 380 вольт. Напряжение между фазами именуют линейным. Низковольтный участок понижающей подстанции выдает три фазы и нулевой (нейтральный) провод. Подключение энергопотребителей осуществляется от одной из фаз и нулевого провода. Таким образом, в здание заходит переменный однофазный ток с напряжением 220 вольт.

Схема распределения электроэнергии между домами представлена ниже:

В жилище электричество поступает на счетчик, а далее — через автоматы на коробки каждого помещения. В коробках имеется разводка по комнате на пару цепей — розеточную и осветительной техники. Автоматы могут предусматриваться по одному для каждого помещения или по одному для каждой цепи. С учетом того, на сколько ампер рассчитана розетка, она может быть включена в группу или быть подключенной к выделенному автомату.

Переменный ток составляется примерно 90% всей потребляемой электроэнергии. Столь высокий удельный вес вызван особенностями этого вида тока — его можно транспортировать на значительные расстояния, изменяя на подстанциях напряжение до нужных параметров.

Источниками постоянного тока чаще всего являются аккумуляторные батареи, гальванические элементы, солнечные панели, термопары. Постоянный ток широко используется в локальных сетях автомобильного и воздушного транспорта, в компьютерных электросхемах, автоматических системах, радио- и телевизионной аппаратуре. Постоянный ток применяется в контактных сетях железнодорожного транспорта, а также на корабельных установках.

Обратите внимание! Постоянный ток используется во всех электронных приборах.

На схеме, представленной ниже, показаны принципиальные отличия между постоянным и переменным токами.

Параметры домашней электрической сети

Основными параметрами электричества являются его напряжение и частота. Стандартное напряжение для домашних электросетей — 220 вольт. Общепринятая частота — 50 герц. Однако в США используется другое значение частоты — 60 герц. Параметр частоты задается генерирующим оборудованием и является неизменным.

Напряжение в сети конкретного дома или квартиры может быть отличным от номинала (220 вольт). На данный показатель влияет техническое состояние оборудования, сетевые нагрузки, загруженность подстанции. В результате напряжение может отклоняться от заданного параметра в ту или другую сторону на 20–25 вольт.

Скачки напряжения отрицательно сказываются на работоспособности электробытовой техники, поэтому подключения в домашней сети рекомендуется осуществлять через стабилизаторы напряжения.

Токовая нагрузка

Все розетки имеют определенную маркировку, по которой можно судить о допустимой токовой нагрузке. Например, обозначение «5A» указывает на максимальную силу тока в 5 ампер. Допустимые показатели следует соблюдать, поскольку в противном случае возможен выход оборудования из строя, в том числе его возгорание.

Маркировка на розетках показана на рисунке внизу:

Ко всем легально продаваемым электроприборам прилагается паспорт, где указана потребляемая мощность или номинал токовой нагрузки. Крупнейшими потребителями электроэнергии являются такие электробытовые приборы, как кондиционеры, микроволновые печи, стиральные машины, кухонные электроплиты и духовки. Таким приборам для нормальной работы понадобится розетка с нагрузкой не меньше 16 ампер.

Если же в документации к электробытовой технике отсутствуют сведения о потребляемых амперах (сила тока в розетке), определение нужных величин осуществляется по формуле электрической мощности:

Показатель мощности имеется в паспорте, напряжение сети известно. Чтобы определить потребление электричества, нужно показатель мощности (указывается только в ваттах) разделить на величину напряжения.

Разновидности розеток

Розетки предназначены для создания контакта между электрической сетью и бытовой техникой. Они изготовлены так, чтобы обеспечить надежную защиту от случайных прикосновений к токоведущим элементам. Современные модели чаще всего оснащены защитным заземлением, представленным в виде отдельного контакта.

По способу монтажа существует два вида розеток — открытые и скрытые. Выбор разновидности розетки во многом определяется типом монтажа. К примеру, при организации наружной проводки используют накладные открытые розетки. Такая фурнитура проста в монтаже и не нуждается в нишах для подрозетников. Встроенные же модели более привлекательны с эстетической точки зрения и более безопасны, поскольку токоведущие элементы находятся внутри стены.

Розетки отличаются по токовой величине. Большая часть устройств предназначена для работы с 6, 10 или 16 амперами. Старые образцы советского производства рассчитаны только на 6,3 ампера.

Обратите внимание! Максимально возможный для розетки ток должен находиться в соответствии с мощностью потребителя, подключаемого к электросети.

Методы измерения напряжения и тока

Чтобы измерить показатели напряжения и тока применяются следующие способы:

1. Наиболее простой метод — подключение к розетке электрического прибора соответствующего напряжения. Если в розетке есть ток, электроприбор будет функционировать.
2. Индикатор напряжения. Это приспособление может быть однополюсным и представлять собой специальную отвертку. Также выпускаются двухполюсные индикаторы с парой контакторов. Однополюсное устройство определяет фазу в розеточном контакте, но не обнаруживает наличие или отсутствие нуля. Двухполюсный же индикатор показывает ток между фазами, а также между нулем и фазой.
3. Мультиметр (мультитестер). С помощью специального тестера проводятся измерения любого типа тока, присутствующего в розетке — как переменного, так и постоянного. Также мультиметром проверяют уровень напряжения.
4. Контрольная лампа. С помощью лампы определяют наличие электричества в розетке при условии, что лампочка в контрольном приборе соответствует напряжению в тестируемой розетке.

Перечисленной выше информации вполне достаточно для общего понимания принципов организации электрической сети в доме. Приступать к проведению любых электротехнических работ следует только с соблюдением всех мер безопасности и при наличии соответствующей квалификации.

Какой ток в розетке – постоянный или переменный

В розетке постоянный ток или переменный, сколько вольт

Люди давно привыкли к благам электричества и многим все равно, какой ток в розетке. На планете 98% вырабатываемой электроэнергии – это переменный ток. Его намного легче производить и передавать на значительные расстояния, чем постоянный. При этом напряжение может многократно изменяться по величине в сторону понижения и повышения. Сила тока существенно влияет на потери в проводах.

Передача электроэнергии на расстояние

Параметры домашней сети всегда известны: переменный ток, напряжение 220 вольт и частота 50 герц. Они подходят преимущественно для электродвигателей, холодильников и пылесосов, а также ламп накаливания и многих других приборов. Многие потребители работают при постоянном напряжении в 6-12 вольт. Особенно это относится к электронике. Но питание приборов должно приводиться к одному типу. Поэтому для всех потребителей ток в розетке должен быть переменным, с одним напряжением и частотой.

Различие между токами

Переменный ток периодически изменяется по величине и направлению. С генераторов электростанции выходит переменный ток с напряжением 220-400 тыс. вольт. До многоэтажного дома оно снижается до 12 тыс. вольт, а затем на трансформаторной подстанции преобразуется до 380 вольт.

Ввод в частный дом может быть трехфазным или однофазным. Три фазы заходят в многоэтажный дом, а затем в каждую квартиру с межэтажного щитка, через пакетный выключатель снимается 220 вольт между нейтральным проводом и фазой.

Схема подключений в квартире от однофазной сети переменного тока

В квартире напряжение подается на счетчик, а с него поступает через отдельные автоматы на соединительные коробки каждого помещения. С коробок делается разводка по комнате на две цепи осветительных приборов и розеток. В схеме рисунка на каждое помещение приходится по одному автомату. Возможен другой способ подключений, когда на осветительную и розеточную цепи устанавливается по одному защитному устройству. В зависимости от того, на сколько ампер рассчитана розетка, она может быть в группе или к ней подключается отдельный автомат. Постоянный ток отличается тем, что его направление и свойства не изменяются со временем. Он применяется во всей электронике дома, светодиодной подсветке и в бытовых приборах. При этом многие не знают, какой ток в розетке. Он приходит из сети переменным, а затем преобразуется в постоянный внутри электроприборов, если в этом есть необходимость.

Если сделать схему снабжения квартиры постоянным током, обратное его преобразование в переменный обойдется значительно дороже.

Преобразователь постоянного тока

Параметры розеток

Определяющими характеристиками для розеток являются уровень защиты и контактная группа. Для хозяина квартиры при выборе розетки необходимо учитывать:

• место установки: внешняя, скрытая, в помещении или снаружи;
• форма и соответствие друг другу вилки и розетки, безопасность использования;
• характеристики сети, особенно, сколько ампер через нее может проходить.

Требования к штепсельным соединениям

Для подключения электроприбора к сети розетка с вилкой являются соответственно источником и приемником энергии, образуя штепсельное соединение. К нему предъявляются следующие требования.

1. Надежный контакт. Слабое соединение приводит к разогреву и выходу его из строя. Важно также обеспечить надежную фиксацию от самопроизвольного отключения. Здесь удобно применять пружинящие контакты в розетке.
2. Изоляция токонесущих частей друг от друга.
3. Защита от прикосновения руками или разными предметами к деталям, находящимся под напряжением. Для защиты от детей в розетках предусматриваются специальные шторки, открывающиеся только тогда, когда вставляется вилка.
4. Обеспечение полярности при подключении. Это важно, если через соединение течет постоянный ток или устройство применяется в сочетании с однополюсным выключателем. Конструкция розетки не допускает неправильного подключения.
5. Наличие заземления для приборов 1 класса защиты. В розетках важно правильно подключить заземление.

Виды розеток

В зависимости от условий эксплуатации розетки выполняют с разными уровнями защиты, которые обозначаются кодом IP и следующими за ним двумя числами. Первое (0-6) означает, насколько устройство не допускает попадание внутрь предметов, пыли и т.п. Следующее (0-8) предусматривает защиту от воды. Если розетка обозначена кодом IP68, значит, она имеет самую высокую защиту от внешних воздействий.

По типам изделия обозначаются латинскими буквами. Отечественные выпускаются без заземления (С) и с заземлением (F).

Разновидности розеток

Приборы группы AC (~) предназначены для переменного тока. Постоянный ток обозначается DC (-).

Главным показателем является сила тока, которая допускается для той или иной розетки. Если на ней есть обозначение 6 А, то суммарная подключаемая нагрузка не должна превышать указанного количества ампер. При этом не имеет особого значения, переменный ток через нее проходит или постоянный.

Сколько нагрузки выдержит соединение, оценивают по общей мощности всех подключенных приборов. Для таких потребителей, как микроволновая печь, посудомоечная или стиральная машина используются отдельные розетки не менее чем на 16 ампер с обозначением типа тока. Особое место занимает электроплита, для которой сила номинального тока составляет 25 ампер или больше. Ее следует подключать через отдельное УЗО. За основу берется номинальный ток – количество ампер, которое способна пропустить розетка в течение длительного времени.

Розетка для электроплиты

Ампер – это единица измерения, по которой измеряется сила тока. Если указана только паспортная мощность, допустимый ток составит I = P/U, где U = 220 вольт. Тогда при мощности 2200 ватт сила тока будет равна 10 ампер.

Обратите внимание на подключение к розеткам электроприборов через удлинители. Здесь легко можно ошибиться с определением, сколько потребуется суммарной мощности нагрузки. Кроме того, удлинитель также должен соответствовать предъявляемым требованиям, поскольку у него имеются свои розетки с маркировкой.

Для переменного тока полярность в штепсельных соединениях особенно не нужна. Фазу обычно находят, если надо подключать к светильникам автомат или однополюсный выключатель. При их отключении прикосновение к нулевому проводу будет не таким опасным.

Розетки расширенной функциональности

Сейчас выпускают новые типы розеток с новыми функциями:

1. Встроенные таймеры отключения.
2. Переключение типа тока.
3. С индикацией величины нагрузки (цвет меняется от зеленого до красного).
4. Со встроенным УЗО.
5. С автоматической блокировкой.

Проверка подключения

Напряжение проверяется в розетке подключением вольтметра или тестера. При его наличии прибор укажет, сколько в ней вольт.

Тестер напряжения в розетке

Сила тока может определяться амперметром, подключенным последовательно с работающей нагрузкой.

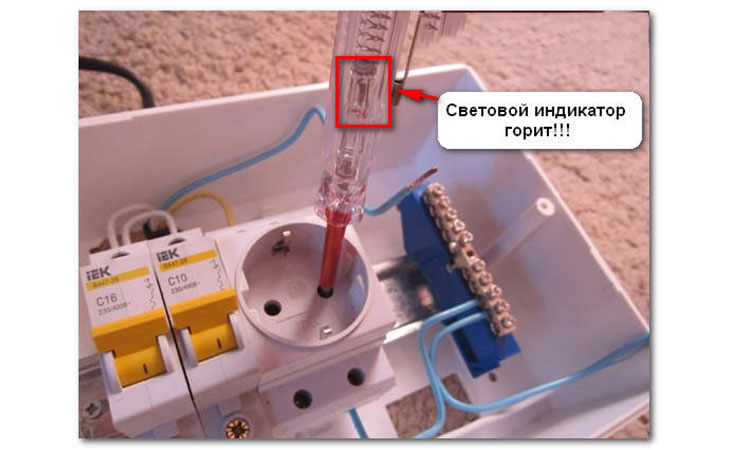

Электрики проверяют наличие напряжения индикатором. Однополюсный – выполняется в виде отвертки с лампочкой. С его помощью можно найти фазу, но подключение нулевого провода он не покажет. Это можно сделать двухполюсным индикатором, подключив его между фазой и нулем. Легко можно проверить напряжение в розетке контрольной лампой, которому она должна соответствовать.

Монтаж. Видео

Про монтаж подрозетника в бетон рассказывается в этом видео.

В быту и промышленности преобладает переменный электрический ток. Его проще передавать на расстояния и изменять по величине. Для бытовых нужд переменный ток подается на освещение и к розеткам в доме, где подключаются электроприборы.

Оцените статью:

Электрическая розетка — Energy Education

Электрические розетки (также известные как розетки , электрические розетки , розетки и розетки ) позволяют электрическому оборудованию подключаться к электросети. Электросеть подает в розетку переменный ток. Существует два основных типа торговых точек: бытовые и промышленные. Хотя это не очевидно из их взгляда, две стороны электрической розетки представляют собой часть «проволочной петли», и включение электрического устройства в эту розетку завершает эту петлю, что позволяет электричеству проходить через устройство, чтобы оно могло работать.Другими словами, каждая сторона электрической розетки действует как клемма.

Розетки бытовые

Рисунок 1. Схема расположения розеток со всего мира. ^[1]

Домашние электрические розетки обеспечивают напряжение 120 В в Северной Америке и 220–240 В в Европе, при этом в большинстве стран есть розетки с напряжением, аналогичным одному из этих двух значений. Размер и форма розеток сильно различаются от страны к стране (см. Рис. 1), и для получения дополнительной информации о различных розетках и вилках, используемых во всем мире, посетите World Wanders.Эти различия не меняют базовую конструкцию для создания цепи для получения электроэнергии из сети. В этих различных конструкциях некоторые основные компоненты остаются одинаковыми для большинства типов розеток.

Поляризация

Рис. 2. Помеченная схема поляризованной двухконтактной розетки. ^[2]

Большинство розеток поляризованы для безопасности. Поляризованные штекеры можно вставлять в них только одним способом (что кажется раздражающим, но на самом деле является важной функцией безопасности). В Северной Америке это достигается за счет наличия двух прорезей разного размера в дополнение к закругленной прорези заземления, больший из которых называется нейтральной линией, а меньший — горячей линией (см. Рисунок 2).Нейтраль соединена проводом с землей, поэтому ее напряжение составляет 0 В. Вместо этого горячий разъем подает напряжение, необходимое для подачи тока, а когда вилка вставляется в розетку, энергия течет из горячего разъема через цепь и заканчивается нейтралью, которая рассеивает энергию в землю. ^[3] Конечно, чтобы замкнуть цепь до генератора, нейтраль также подключается обратно к исходной распределительной системе в дополнение к заземлению в нескольких местах. ^[4]

Преимущество поляризации заключается в том, что поляризованные вилки можно вставлять только в одной ориентации, поэтому переключатель для включения или выключения любого устройства, подключенного к розетке, может быть встроен в горячий провод. В неполяризованной вилке переключатель может размыкать цепь только на нейтральном проводе, что означает, что большая часть внутренних цепей устройства все еще считается «горячей» и может привести к опасности поражения электрическим током. ^[5]

Заземление

Рисунок 3. Маркированная трехконтактная розетка. ^[6]

Большинство современных розеток в Северной Америке имеют гнездо заземления в дополнение к горячему и нейтральному (см. Рисунок 3). Заземляющий провод подключается так же, как и нейтраль, так как он также подключается к заземленной соединительной колодке нейтрали. ^[4] Гнездо заземления важно для устройств с металлическим корпусом или источника питания в металлическом корпусе, например компьютеров. Если горячий провод во внутренней схеме электронного устройства изнашивается или каким-то образом соприкасается с металлическим корпусом, все устройство может стать серьезной опасностью поражения электрическим током.Однако заземляющий провод напрямую подключается к корпусу устройства и нейтрализует риск поражения электрическим током, отводя ток на землю, что приведет к срабатыванию автоматического выключателя и остановит прохождение тока к устройству. ^[3] Кроме того, заземляющий контакт будет длиннее нейтрального и горячего контактов, так что устройство будет заземлено еще до того, как оно станет «горячим» или «находящимся под напряжением».

Для дальнейшего чтения

Для получения дополнительной информации см. Соответствующие страницы ниже:

Список литературы

Электрическая розетка — Energy Education

Электрические розетки (также известные как розетки , электрические розетки , розетки и розетки ) позволяют электрическому оборудованию подключаться к электросети.Электросеть подает в розетку переменный ток. Существует два основных типа торговых точек: бытовые и промышленные. Хотя это не очевидно из их взгляда, две стороны электрической розетки представляют собой часть «проволочной петли», и включение электрического устройства в эту розетку завершает эту петлю, что позволяет электричеству проходить через устройство, чтобы оно могло работать. Другими словами, каждая сторона электрической розетки действует как клемма.

Розетки бытовые

Фигура 1.Планировки торговых точек со всего мира. ^[1]

Домашние электрические розетки обеспечивают напряжение 120 В в Северной Америке и 220–240 В в Европе, при этом в большинстве стран есть розетки с напряжением, аналогичным одному из этих двух значений. Размер и форма розеток сильно различаются от страны к стране (см. Рис. 1), и для получения дополнительной информации о различных розетках и вилках, используемых во всем мире, посетите World Wanders. Эти различия не меняют базовую конструкцию для создания цепи для получения электроэнергии из сети.В этих различных конструкциях некоторые основные компоненты остаются одинаковыми для большинства типов розеток.

Поляризация

Рис. 2. Помеченная схема поляризованной двухконтактной розетки. ^[2]

Большинство розеток поляризованы для безопасности. Поляризованные штекеры можно вставлять в них только одним способом (что кажется раздражающим, но на самом деле является важной функцией безопасности). В Северной Америке это достигается за счет наличия двух прорезей разного размера в дополнение к закругленной прорези заземления, больший из которых называется нейтральной линией, а меньший — горячей линией (см. Рисунок 2).Нейтраль соединена проводом с землей, поэтому ее напряжение составляет 0 В. Вместо этого горячий разъем подает напряжение, необходимое для подачи тока, а когда вилка вставляется в розетку, энергия течет из горячего разъема через цепь и заканчивается нейтралью, которая рассеивает энергию в землю. ^[3] Конечно, чтобы замкнуть цепь до генератора, нейтраль также подключается обратно к исходной распределительной системе в дополнение к заземлению в нескольких местах. ^[4]

Преимущество поляризации заключается в том, что поляризованные вилки можно вставлять только в одной ориентации, поэтому переключатель для включения или выключения любого устройства, подключенного к розетке, может быть встроен в горячий провод. В неполяризованной вилке переключатель может размыкать цепь только на нейтральном проводе, что означает, что большая часть внутренних цепей устройства все еще считается «горячей» и может привести к опасности поражения электрическим током. ^[5]

Заземление

Рисунок 3. Маркированная трехконтактная розетка. ^[6]

Большинство современных розеток в Северной Америке имеют гнездо заземления в дополнение к горячему и нейтральному (см. Рисунок 3). Заземляющий провод подключается так же, как и нейтраль, так как он также подключается к заземленной соединительной колодке нейтрали. ^[4] Гнездо заземления важно для устройств с металлическим корпусом или источника питания в металлическом корпусе, например компьютеров. Если горячий провод во внутренней схеме электронного устройства изнашивается или каким-то образом соприкасается с металлическим корпусом, все устройство может стать серьезной опасностью поражения электрическим током.Однако заземляющий провод напрямую подключается к корпусу устройства и нейтрализует риск поражения электрическим током, отводя ток на землю, что приведет к срабатыванию автоматического выключателя и остановит прохождение тока к устройству. ^[3] Кроме того, заземляющий контакт будет длиннее нейтрального и горячего контактов, так что устройство будет заземлено еще до того, как оно станет «горячим» или «находящимся под напряжением».

Для дальнейшего чтения

Для получения дополнительной информации см. Соответствующие страницы ниже:

Список литературы

Электрическая розетка — Energy Education

Электрические розетки (также известные как розетки , электрические розетки , розетки и розетки ) позволяют электрическому оборудованию подключаться к электросети.Электросеть подает в розетку переменный ток. Существует два основных типа торговых точек: бытовые и промышленные. Хотя это не очевидно из их взгляда, две стороны электрической розетки представляют собой часть «проволочной петли», и включение электрического устройства в эту розетку завершает эту петлю, что позволяет электричеству проходить через устройство, чтобы оно могло работать. Другими словами, каждая сторона электрической розетки действует как клемма.

Розетки бытовые

Фигура 1.Планировки торговых точек со всего мира. ^[1]

Домашние электрические розетки обеспечивают напряжение 120 В в Северной Америке и 220–240 В в Европе, при этом в большинстве стран есть розетки с напряжением, аналогичным одному из этих двух значений. Размер и форма розеток сильно различаются от страны к стране (см. Рис. 1), и для получения дополнительной информации о различных розетках и вилках, используемых во всем мире, посетите World Wanders. Эти различия не меняют базовую конструкцию для создания цепи для получения электроэнергии из сети.В этих различных конструкциях некоторые основные компоненты остаются одинаковыми для большинства типов розеток.

Поляризация

Рис. 2. Помеченная схема поляризованной двухконтактной розетки. ^[2]

Большинство розеток поляризованы для безопасности. Поляризованные штекеры можно вставлять в них только одним способом (что кажется раздражающим, но на самом деле является важной функцией безопасности). В Северной Америке это достигается за счет наличия двух прорезей разного размера в дополнение к закругленной прорези заземления, больший из которых называется нейтральной линией, а меньший — горячей линией (см. Рисунок 2).Нейтраль соединена проводом с землей, поэтому ее напряжение составляет 0 В. Вместо этого горячий разъем подает напряжение, необходимое для подачи тока, а когда вилка вставляется в розетку, энергия течет из горячего разъема через цепь и заканчивается нейтралью, которая рассеивает энергию в землю. ^[3] Конечно, чтобы замкнуть цепь до генератора, нейтраль также подключается обратно к исходной распределительной системе в дополнение к заземлению в нескольких местах. ^[4]

Преимущество поляризации заключается в том, что поляризованные вилки можно вставлять только в одной ориентации, поэтому переключатель для включения или выключения любого устройства, подключенного к розетке, может быть встроен в горячий провод. В неполяризованной вилке переключатель может размыкать цепь только на нейтральном проводе, что означает, что большая часть внутренних цепей устройства все еще считается «горячей» и может привести к опасности поражения электрическим током. ^[5]

Заземление

Рисунок 3. Маркированная трехконтактная розетка. ^[6]

Большинство современных розеток в Северной Америке имеют гнездо заземления в дополнение к горячему и нейтральному (см. Рисунок 3). Заземляющий провод подключается так же, как и нейтраль, так как он также подключается к заземленной соединительной колодке нейтрали. ^[4] Гнездо заземления важно для устройств с металлическим корпусом или источника питания в металлическом корпусе, например компьютеров. Если горячий провод во внутренней схеме электронного устройства изнашивается или каким-то образом соприкасается с металлическим корпусом, все устройство может стать серьезной опасностью поражения электрическим током.Однако заземляющий провод напрямую подключается к корпусу устройства и нейтрализует риск поражения электрическим током, отводя ток на землю, что приведет к срабатыванию автоматического выключателя и остановит прохождение тока к устройству. ^[3] Кроме того, заземляющий контакт будет длиннее нейтрального и горячего контактов, так что устройство будет заземлено еще до того, как оно станет «горячим» или «находящимся под напряжением».

Для дальнейшего чтения

Для получения дополнительной информации см. Соответствующие страницы ниже:

Список литературы

Электрическая розетка — Energy Education

Электрические розетки (также известные как розетки , электрические розетки , розетки и розетки ) позволяют электрическому оборудованию подключаться к электросети.Электросеть подает в розетку переменный ток. Существует два основных типа торговых точек: бытовые и промышленные. Хотя это не очевидно из их взгляда, две стороны электрической розетки представляют собой часть «проволочной петли», и включение электрического устройства в эту розетку завершает эту петлю, что позволяет электричеству проходить через устройство, чтобы оно могло работать. Другими словами, каждая сторона электрической розетки действует как клемма.

Розетки бытовые

Фигура 1.Планировки торговых точек со всего мира. ^[1]

Домашние электрические розетки обеспечивают напряжение 120 В в Северной Америке и 220–240 В в Европе, при этом в большинстве стран есть розетки с напряжением, аналогичным одному из этих двух значений. Размер и форма розеток сильно различаются от страны к стране (см. Рис. 1), и для получения дополнительной информации о различных розетках и вилках, используемых во всем мире, посетите World Wanders. Эти различия не меняют базовую конструкцию для создания цепи для получения электроэнергии из сети.В этих различных конструкциях некоторые основные компоненты остаются одинаковыми для большинства типов розеток.

Поляризация

Рис. 2. Помеченная схема поляризованной двухконтактной розетки. ^[2]

Большинство розеток поляризованы для безопасности. Поляризованные штекеры можно вставлять в них только одним способом (что кажется раздражающим, но на самом деле является важной функцией безопасности). В Северной Америке это достигается за счет наличия двух прорезей разного размера в дополнение к закругленной прорези заземления, больший из которых называется нейтральной линией, а меньший — горячей линией (см. Рисунок 2).Нейтраль соединена проводом с землей, поэтому ее напряжение составляет 0 В. Вместо этого горячий разъем подает напряжение, необходимое для подачи тока, а когда вилка вставляется в розетку, энергия течет из горячего разъема через цепь и заканчивается нейтралью, которая рассеивает энергию в землю. ^[3] Конечно, чтобы замкнуть цепь до генератора, нейтраль также подключается обратно к исходной распределительной системе в дополнение к заземлению в нескольких местах. ^[4]

Преимущество поляризации заключается в том, что поляризованные вилки можно вставлять только в одной ориентации, поэтому переключатель для включения или выключения любого устройства, подключенного к розетке, может быть встроен в горячий провод. В неполяризованной вилке переключатель может размыкать цепь только на нейтральном проводе, что означает, что большая часть внутренних цепей устройства все еще считается «горячей» и может привести к опасности поражения электрическим током. ^[5]

Заземление

Рисунок 3. Маркированная трехконтактная розетка. ^[6]

Большинство современных розеток в Северной Америке имеют гнездо заземления в дополнение к горячему и нейтральному (см. Рисунок 3). Заземляющий провод подключается так же, как и нейтраль, так как он также подключается к заземленной соединительной колодке нейтрали. ^[4] Гнездо заземления важно для устройств с металлическим корпусом или источника питания в металлическом корпусе, например компьютеров. Если горячий провод во внутренней схеме электронного устройства изнашивается или каким-то образом соприкасается с металлическим корпусом, все устройство может стать серьезной опасностью поражения электрическим током.Однако заземляющий провод напрямую подключается к корпусу устройства и нейтрализует риск поражения электрическим током, отводя ток на землю, что приведет к срабатыванию автоматического выключателя и остановит прохождение тока к устройству. ^[3] Кроме того, заземляющий контакт будет длиннее нейтрального и горячего контактов, так что устройство будет заземлено еще до того, как оно станет «горячим» или «находящимся под напряжением».

Для дальнейшего чтения

Для получения дополнительной информации см. Соответствующие страницы ниже:

Список литературы

Анализ цепи

— Можно ли взять розетку в качестве источника тока?

Теория электрических цепей гласит, что источник напряжения, имеющий некоторое последовательное сопротивление как неидеальность, может быть заменен эквивалентным источником тока, который имеет такое же сопротивление параллельно.Остальная часть электрической схемы не заметит никакой разницы.

Предположим, ваша розетка на 230 В переменного тока может выдавать ток короткого замыкания 200 А до того, как провода расплавятся, если не было выключателей. Последовательное сопротивление = 230/200 Ом = 1,15 Ом.

Эквивалентным неидеальным источником тока был бы идеальный источник тока 200 А с параллельным импедансом 1,15. Все, что подключено к эквивалентной розетке, не увидит разницы.

Теоретически эквивалентное поведение схемы не означает, что для производства розетки на 230 В переменного тока требуются такие же строительные работы.У нас нет практических методов производства электроэнергии, которые, как правило, производят определенный ток, и большие токи могут вызвать большие потери в практических проводах.

Но мы все же попытались построить розетку на 230 В переменного тока. Что, если бы вся электроэнергетическая система, включая производство, распределение и строительство электрических устройств, была основана на постоянном токе (при условии, что существует практический генератор постоянного тока)?

Должны быть выключатели максимального напряжения, которые закорачивают цепь, если неисправность где-то разрывает провод.Новые электрические устройства будут подключены последовательно к уже подключенным. Ничего невообразимого в этом нет.

К сожалению, я вырос с системой постоянного напряжения. У меня нет коллекции, из которой можно было бы выбрать принципы для создания общих функций устройства, которые ожидают люди. Я не знаю, можно ли создать электронные компоненты с помощью идеи постоянного тока? Теория полупроводников начинается с электронвольт. Я не проверял, есть ли кто-нибудь на нашем дочернем сайте https: //worldbuilding.stackexchange.com есть идея.

Я полагаю, что постоянные потери энергии в практических проводящих материалах разрушили бы всю идею, а также на уровне компонентов, устройств, систем и инфраструктуры. Но недорогие сверхпроводники могут существенно помочь.

Мультиметр, розетка и искра: вопрос простого измерения напряжения

Итак, я получил мультиметр TekPower TP4000ZC.

(Источник изображения)

Имеет COM-порт и два красных порта:

• В-Ом и т. Д.установлен на 600 В макс. и 500 мА макс. Предохранитель
• Порт с предохранителем, 10 А, красный.

В отличие от других мультиметров, здесь нет отдельных красных портов для вольт и ампер. TP4000ZC MultiMeter имеет буквально надпись между COM и 1-м красным портом, говорящую, что их использование составляет макс. 600 В и макс. 500 мА.

Я хочу замерить напряжение в розетке.

Я предполагаю, что включение щупов в розетку замкнет цепь, таким образом сделав мультиметр своего рода нагрузкой.

Поскольку мой первый красный порт имеет 500 мА МАКС, я предполагаю, что у розетки больше силы тока, чем у жалких 500 мА. (А разве на 15А ставили?)

Итак, я подключаю красный кабель к красному порту 10А, черный к COM. Черный зонд входит в большее отверстие, красный зонд — в меньшее отверстие выхода, установите ручку мультиметра в положение «Вольт»

И ….. ИСКРА! (в розетке)

Итак, я разобрал мультиметр и увидел, что предохранитель 10А соединяет COM и красный порт 10А.

Полагаю, мне не стоило вставлять красный кабель в порт 10А, а держать его в красном порте 500 мА, В-Ом-А-Гц.

Мои вопросы:

1. Почему 1-й красный порт (600 В / 500 мА МАКС. Красный порт, В-Ом-А-Гц) является правильным для использования при измерении напряжения в розетке?

2. Разве включение мультиметра в розетку не завершает цепь, позволяя току (под напряжением) течь в мультиметр (независимо от того, включен ли мультиметр последовательно или параллельно)?

3. Таким образом, я должен был «соблюсти» предупреждение 500 мА MAX (или 250 мА на некоторых других мультиметрах) на 1-м красном порте и теоретически подключить к порту 10A?

4. Если предохранитель, который соединяет второй красный порт (10A), был установлен на 10A (F10AL250V), то мог бы я предположить, что мультиметр просто стал «нагрузкой» в цепи — e.грамм. точно так же, как любой небольшой прибор — тогда почему перегорел предохранитель, почему он не сработал, как сказано «нагрузка»?

Заранее благодарим вас за время, потраченное на написание ответов для этого. Я не могу найти четких ответов на этот вопрос, несмотря на обилие ресурсов, которые касаются моих вопросов.

Найдите напряжение и номинальное напряжение переключателя, вилки, розетки и розетки

Как найти правильный ток и номинальное напряжение коммутатора, Розетка , розетка и вилка и т. Д. ?

Выключатели, розетки, вилки, розетки, соединители, GFCI и т. Д. Спроектированы и рассчитаны на разные номиналы, имеющие разные электрические характеристики. Номинальные характеристики переключателей зависят от нескольких факторов, например, материала и класса изоляции, используемых для контактов переключателя, размера и расстояния между контактами, конкретного применения и т. Д.

Существует два основных номинала переключателя:

• Номинальный ток: Указанный на паспортной табличке переключателя номинальный ток в амперах показывает максимальную допустимую нагрузку на ток, которую переключатель может выдерживать в подключенной цепи.
• Номинальное напряжение: Это максимальное напряжение, которое переключатель может быть использован и установлен в цепи.

Давайте посмотрим, каковы правила и нормы в отношении номиналов переключателя и как выбрать правильный размер переключателя в зависимости от допустимого тока и напряжения.

Номинальный ток переключателя в амперах:

Все переключатели, прерыватели, вилки, розетки, соединители, провода и т. Д. Имеют два номинальных значения силы тока.

Безопасный максимум: переключатели, вилки, прерыватели, соединители, провода и т. Д. Имеют безопасный максимальный ток.

• Максимальный ток: A 15 А Максимальный номинальный ток переключателя составляет 15 А, то есть он может быть установлен в цепи с максимальным током нагрузки 15 А.

Максимальный номинальный ток зависит от напряжения цепи и никогда не должен превышать точный номинальный ток. Если он превысит, он расплавит и свариет контакты переключателя, и переключатель будет бесполезен. Отсутствие прерывателя может привести к повреждению подключенного устройства и даже вызвать опасный пожар. Говоря простыми словами, переключатель на 15 А не следует использовать при токе нагрузки 20 А.

Как правило, бытовые и бытовые устройства работают от цепей нагрузки 15 А (калибр 14), но иногда устройства на 20 А (калибр 12) также используются в случае однофазного источника питания 120 В переменного тока. В основном, цепи 30 А (калибр 10) используются для питания 240 В переменного тока в соответствии с мощностью нагрузки, например, водонагреватели и т. Д.

Большинство бытовых устройств рассчитаны на 15 А, но иногда может подойти устройство на 20 А.

• Максимальный безопасный ток: A 30 А Максимальный безопасный ток для переключателя составляет 24 А.то есть он может быть установлен в цепи с максимальным током нагрузки 24 А, например в цепи водонагревателя с переключателем 30 А, при токе нагрузки 24 А или ниже. Его можно рассчитать следующим образом:

Максимальный безопасный ток: Максимальный ток x 80%

Учебные пособия по подключению соответствующего переключателя:

Пример: Каков безопасный максимальный ток в амперах для переключателя на 15 А?

Решение:

• Безопасный максимальный ток = максимальный ток x 0.8
• Safe Max Current = 15A x 0,8
• Safe Max Current = 12A

Это означает, что переключатель на 15A можно безопасно использовать для тока нагрузки 12A. Тем не менее, переключатель на 15 А можно использовать для точного переключения на 15 А для прерывистой (неодновременной) нагрузки. В то время как в случае постоянной нагрузки следует использовать переключатель на 15 А для цепи нагрузки максимум 12 А.

Если номинальный ток одинаков для 120 В и 240 В, значение нагрузки в вольтах (ВА) и ваттах (Вт) может отличаться. например:

• 20A, безопасное для переключения 120V значение максимального тока составляет 16A.Нагрузка в ваттах, которую может безопасно выдержать этот переключатель, = 16A x 120V = 1920 Вт.
• Если номинальный ток такой же, когда мы увеличиваем напряжение до 240 В, то = 16A x 240 = 3840 Вт. (Примечание: это пример расчета. Используйте переключатели, вилки и розетки на 30 А при напряжении питания 240 В.
• Точно так же безопасный максимальный ток для переключателя 15 А составляет 12 А, а нагрузка, которую может выдерживать этот переключатель, составляет 12 А x 120 В = 1440 Вт.

Связанные калькуляторы:

Номинальное напряжение коммутатора в вольтах:

Номинальное напряжение коммутатора показывает максимально допустимое напряжение цепи, в которой коммутатор должен использоваться для различных нагрузок.

Переключатель может быть рассчитан на переменное напряжение, постоянное напряжение или оба с разными значениями и допустимой нагрузкой. Например, переключатель может быть рассчитан на 240 В переменного тока, 230 В переменного тока, 15 А, 120 В постоянного тока, 20 А и т. Д. Перед установкой прочтите руководство пользователя или паспортную табличку переключателя.

Напряжение питания никогда не должно превышать номинальное напряжение переключателя. Другими словами, если мы подключим переключатель 120 В к 500 В, приложенное напряжение может перескочить через разомкнутые контакты (и перегреться из-за перенапряжения) схемы и подключить нагрузку к напряжению питания.Это также вызовет искру, которая может вызвать возгорание. Выключатель разомкнет цепь и остановит работу, если ток превысит предел из-за превышения напряжения по сравнению с номинальным напряжением. Короче говоря, переключатели с номиналом 120 В и 230 В не должны использоваться для 240 и 480 В соответственно.

Сколько переключателей, розеток и розеток можно установить в цепях 15A и 20A?

• Для безопасной и бесперебойной работы необходимо подключить одну розетку к цепи 15А.
• Чтобы узнать безопасное количество розеток или розеток, назначьте каждой из них по 1,5 А, как показано ниже.
• 20A Цепь / 1,5 A = 13 Количество розеток и розеток.
• 15A Цепь / 1,5A = 10 Количество розеток или розеток.

Для цепей 15 А и 20 А используйте провода калибра 14 и 12 соответственно. В случае использования на открытом воздухе, в прачечной, на кухне, в ванной или в водоемах, это код для использования GFCI и розеток с прерыванием замыкания на землю для максимальной защиты.

Размеры АВР и разъединителей

Номинальные параметры разъединителя

В соответствии со статьей и разделом NEC-430:

• Подходящий размер разъединителя должен быть равен или больше 115% от номинального значения двигателя ток полной нагрузки.
• Если рассматривать номинальную мощность в л.с. или ваттах для разъединителя, номинальная мощность (или ватт) разъединителя должна быть равна или больше номинальной мощности двигателя или ватт при номинальном напряжении.

Автоматический переключатель резерва (АВР) Рейтинг

Пример: Каков правильный размер АВР для трехфазного источника питания переменного тока 210 кВт, 208 В.

Решение:

• Ток в трехфазных цепях переменного тока = I = P / (V x √3
• I = 210 кВт / (208 В x 1,732)
• I = 583 А

Вы можете использовать тогда Автоматический переключатель на 600 А (трехполюсный) для тепловой нагрузки 210 кВт

Правила NEC и IEC о номинальных характеристиках переключателя

• 14 Калибровочный провод следует использовать для переключателя 15 А, вилки или розетки и бытовой нагрузки, такой как цепи освещения.
• Для переключателя на 20A следует использовать провод калибра 12.
• Провод 10 калибра следует использовать для выключателя на 30 А (в основном 240 В) и автоматического выключателя на 30 А.
• Выключатель или вилка, рассчитанная на 15 А, 120 В, может использоваться в цепи нагрузки макс. 15 А, 120 В.
• Выключатель или розетка на 15 А, 120 В не могут использоваться в цепи нагрузки 20 А, 120 В.
• Переключатель, рассчитанный на 20 А, 120 В, может использоваться в цепи нагрузки 15 А и 20 А, 120 В.
• Использование выключателя или розетки на 120 В в цепи 240 В и наоборот запрещено правилами.
• Переключатель 240 В может использоваться в цепи 120 В только в том случае, если номинальный ток соответствует токам нагрузки.
• Нельзя использовать переключатель 120 В или вилку на 240 В, даже если номинальный ток подходит.
• Переключатели должны быть подключены и подключены к фазному проводу (под напряжением или по линии). Т.е. только фазный провод должен быть отключен через переключатель для включения / выключения подключенной цепи.
• Подключение переключателя к нейтральному проводу запрещено правилами.
• Переключатель на 15 А, 120 В может использоваться в цепи 20 А, 120 В от распределительного щита.
• Переключатель, рассчитанный на 20 А, 120 В, не может использоваться в бытовых цепях питания 15 А, 120 В.
• Устройства на 15 А (нагрузка) можно включать в розетку на 20 А, но не наоборот.
• Переключатель большего размера в порядке, но номинал ниже тока нагрузки может привести к расплавлению контактов переключателя.
• Для разного уровня защиты разработчик и электрик должны выбрать соответствующий переключатель с классом защиты IP в соответствии с IEC 60529, например IP60, IP65, IP67 и т. Д. используется на 6 А, 120 В переменного тока для индуктивной нагрузки, которая никогда не влияет на ожидаемый срок службы переключателя i.е. 100000 операций или 25000 циклов в обоих случаях.

Полезно знать:

Переключатель, рассчитанный на:

• 120 В, можно использовать только для 120 В.
• 240 В можно использовать для 120 В, 240 В, но не для 277 В (коммерческие приложения)
• 120–277 можно использовать для 120, 240 и 277 В.

Связанное сообщение: Электроустановки — Стандарты & # 038; Мировое регулирование

Меры предосторожности

Предупреждение и меры предосторожности

• Отключите питание перед заменой, ремонтом, поиском и устранением неисправностей, техническим обслуживанием и установкой электрических приборов и оборудования.
• Переключатели должны подключаться через фазный (под напряжением или линейный) провод (НЕ НА НЕЙТРАЛЬНОМ). Таким образом, он может управлять включением / выключением цепи путем отключения линии или фазного источника питания.
• Используйте кабель и провод подходящего размера для электромонтажа.
• Несоблюдение этого правила может привести к поражению электрическим током, серьезным травмам, возгоранию или даже смерти.

  No related posts.
