Ветроэнергетика — Википедия

Ветроэнергетика — отрасль энергетики, специализирующаяся на преобразовании кинетической энергии воздушных масс в атмосфере в электрическую, механическую, тепловую или в любую другую форму энергии, удобную для использования в народном хозяйстве. Такое преобразование может осуществляться такими агрегатами, как ветрогенератор (для получения электрической энергии), ветряная мельница (для преобразования в механическую энергию), парус (для использования в транспорте) и другими.

Ветропарк в Эстонии

Энергию ветра относят к возобновляемым видам энергии, так как она является следствием активности Солнца. Ветроэнергетика является бурно развивающейся отраслью. К началу 2016 года общая установленная мощность всех ветрогенераторов составила 432 гигаватта^[1] и, таким образом, превзошла суммарную установленную мощность атомной энергетики (однако на практике использованная в среднем за год мощность ветрогенераторов (КИУМ) в несколько раз ниже установленной мощности, в то время как АЭС почти всегда работает в режиме установленной мощности). В 2014 году количество электрической энергии, произведённой всеми ветрогенераторами мира, составило 706 тераватт-часов (3 % всей произведённой человечеством электрической энергии)

[2]. Некоторые страны особенно интенсивно развивают ветроэнергетику, в частности, на 2015 год в Дании с помощью ветрогенераторов производится 42 % всего электричества; 2014 год в Португалии — 27 %; в Никарагуа — 21 %; в Испании — 20 %; Ирландии — 19 %; в Германии — 18,8% ^[3]; в ЕС в целом — 7,5 %^[4]. В 2014 году 85 стран мира использовали ветроэнергетику на коммерческой основе. По итогам 2015 года в ветроэнергетике занято более 1 000 000 человек во всем мире^[5] (в том числе 500 000 в Китае и 138 000 в Германии)^[6].

Крупные ветряные электростанции включаются в общую сеть, более мелкие используются для снабжения электричеством удалённых районов. В отличие от ископаемого топлива, энергия ветра практически неисчерпаема, повсеместно доступна и более экологична. Однако, сооружение ветряных электростанций сопряжено с некоторыми трудностями технического и экономического характера, замедляющими распространение ветроэнергетики. В частности, непостоянство ветровых потоков не создаёт проблем при небольшой пропорции ветроэнергетики в общем производстве электроэнергии, однако при росте этой пропорции, возрастают также и проблемы надёжности производства электроэнергии

[7]^[8][9]. Для решения подобных проблем используется интеллектуальное управление распределением электроэнергии.

История использования энергии ветра[править | править код]

Мельница со станиной

Ветряные мельницы использовались для размола зерна в Персии уже в 200-м году до н. э. Мельницы такого типа были распространены в исламском мире и в XIII веке принесены в Европу крестоносцами^[10].

Мельницы на козлах, так называемые немецкие мельницы, являлись до середины XVI века единственно известными. Сильные бури могли опрокинуть такую мельницу вместе со станиной. В середине XVI столетия один фламандец нашёл способ, посредством которого это опрокидывание мельницы делалось невозможным. В мельнице он ставил подвижной только крышу, и для того, чтобы поворачивать крылья по ветру, необходимо было повернуть лишь крышу, в то время как само здание мельницы было прочно укреплено на земле.

— Маркс К. Машины: применение природных сил и науки.

Масса козловой мельницы была ограниченной в связи с тем, что её приходилось поворачивать вручную. Поэтому была ограниченной и её производительность. Усовершенствованные мельницы получили название шатровых.

В XVI веке в городах Европы начинают строить водонасосные станции с использованием гидродвигателя и ветряной мельницы: Толедо — 1526 год, Глостер — 1542 год, Лондон — 1582 год, Париж — 1608 год и так далее.

В Нидерландах многочисленные ветряные мельницы откачивали воду с земель, ограждённых дамбами. Отвоёванные у моря земли использовались в сельском хозяйстве. В засушливых областях Европы ветряные мельницы применялись для орошения полей.

Ветряные мельницы, производящие электричество, были изобретены в XIX веке в Дании. Там в 1890 году была построена первая ветроэлектростанция, а к 1908 году насчитывалось уже 72 станции мощностью от 5 до 25 кВт. Крупнейшие из них имели высоту башни 24 метра и четырёхлопастные роторы диаметром 23 метра. Предшественница современных ветроэлектростанций с горизонтальной осью имела мощность 100 кВт и была построена в 1931 году в Ялте. Она имела башню высотой 30 метров. К 1941 году единичная мощность ветроэлектростанций достигла 1,25 МВт.

В период с 1940-х по 1970-е годы ветроэнергетика переживает период упадка в связи с интенсивным развитием передающих и распределительных сетей, дававших независимое от погоды энергоснабжение за умеренные деньги.

Возрождение интереса к ветроэнергетике началось в 1970-х после нефтяного кризиса 1973 года. Кризис продемонстрировал зависимость многих стран от импорта нефти и привел к поиску вариантов снижения этой зависимости. В середине 1970-х в Дании начались испытания предшественников современных ветрогенераторов. Позднее чернобыльская катастрофа также стимулировала интерес к возобновляемым источникам энергии. Калифорния осуществила одну из первых программ стимулирования ветроэнергетики, начав предоставление налоговых льгот для производителей электроэнергии из ветра

[10].

В России[править | править код]

В середине 1920-х годов ЦАГИ разрабатывал ветро-электрические станции и ветряки для сельского хозяйства. Конструкция «крестьянского ветряка» могла быть изготовлена на месте из доступных материалов. Его мощность варьировалась от 3 л. с., 8 л. с. до 45 л. с. Такая установка могла освещать 150—200 дворов или приводить в действие мельницу. Для постоянства работы был предусмотрен гидравлический аккумулятор

[11]. В 1931 году в Курске была построена ветроэлектростанция Уфимцева, первая в мире ветроэлектрическая станция с инерционным аккумулятором, она является объектом культурного наследия федерального значения. В том же году в Балаклаве вошла в строй ветроэлектростанция мощностью 100 киловатт, на тот момент самая мощная в мире, разрушена в 1941 году во время боёв Великой Отечественной войны^[12].

Технический потенциал ветровой энергии России оценивается свыше 50 000 млрд кВт⋅ч/год. Экономический потенциал составляет примерно 260 млрд кВт⋅ч/год, то есть около 30 процентов производства электроэнергии всеми электростанциями России^[13].

Энергетические ветровые зоны в России расположены, в основном, на побережье и островах Северного Ледовитого океана от Кольского полуострова до Камчатки, в районах Нижней и Средней Волги и Дона, побережье Каспийского, Охотского, Баренцева, Балтийского, Чёрного и Азовского морей. Отдельные ветровые зоны расположены в Карелии, на Алтае, в Туве, на Байкале.

Максимальная средняя скорость ветра в этих районах приходится на осенне-зимний период — период наибольшей потребности в электроэнергии и тепле. Около 30 % экономического потенциала ветроэнергетики сосредоточено на Дальнем Востоке, 14 % — в Северном экономическом районе, около 16 % — в Западной и Восточной Сибири.

Суммарная установленная мощность ветровых электростанций в стране на 2009 год составляет 17-18 МВт.

Самые крупные ветроэлектростанции России находятся в Крыму и построены украинскими предпринимателями: Донузлавская ВЭС (суммарная мощность 18,7 МВт), Останинская ВЭС («Водэнергоремналадка») (26 МВт), Тарханкутская ВЭС (15,9 МВт) и Восточно-Крымская ВЭС. В общей сложности они располагают 522 ветроагрегатами мощностью 59 МВт.

Ещё одна крупная ветроэлектростанция России (5,1 МВт) расположена в районе посёлка Куликово Зеленоградского района Калининградской области. Зеленоградская ВЭУ состоит из 21 установки датской компании SEAS Energi Service A.S.

На Чукотке действует Анадырская ВЭС мощностью 2,5 МВт (10 ветроагрегатов по 250 кВт). Годовая выработка в 2011 году не превысила 0,2 млн кВт⋅ч.

В Республике Башкортостан действует ВЭС Тюпкильды мощностью 2,2 МВт, располагающаяся около одноимённой деревни Туймазинского района^[13]. ВЭС состоит из четырёх ветроагрегатов немецкой фирмы Hanseatische AG типа ЕТ 550/41 мощностью по 550 кВт. Годовая выработка электроэнергии в 2008—2010 годах не превышала 0,4 млн кВт⋅ч.

В Республике Калмыкия в Приютненском районе, компанией ООО «АЛТЭН» была построена ветровая электростанция мощностью 2,4 МВт, суммарной выработкой 10 млн кВт⋅ч в год. ООО «АЛТЭН» управляет активами установленного ветропарка, а также проводит мероприятия по его обслуживанию и эксплуатации совместно с компанией Vensys-Elektrotechnik.

В Республике Коми вблизи Воркуты недостроена Заполярная ВДЭС мощностью 3 МВт. На 2006 действуют 6 установок по 250 кВт общей мощностью 1,5 МВт.

На острове Беринга Командорских островов действует ВЭС мощностью 1,2 МВт.

Успешным примером реализации возможностей ветряных установок в сложных климатических условиях является ветродизельная электростанция на мысе Сеть-Наволок Кольского полуострова мощностью до 0,1 МВт. В 17 километрах от неё в 2009 году начато обследование параметров будущей ВЭС работающей в комплексе с Кислогубской ПЭС.

Существуют проекты на разных стадиях проработки Ленинградской ВЭС 75 МВт Ленинградская область, Ейской ВЭС 72 МВт Краснодарский край, Калининградской морской ВЭС 50 МВт, Морской ВЭС 30 МВт Карелия, Приморской ВЭС 30 МВт Приморский край, Магаданской ВЭС 30 МВт Магаданская область, Чуйской ВЭС 24 МВт Республика Алтай, Усть-Камчатской ВДЭС 16 МВт Камчатская область, Новиковской ВДЭС 10 МВт Республика Коми, Дагестанской ВЭС 6 МВт Дагестан, Анапской ВЭС 5 МВт Краснодарский край, Новороссийской ВЭС 5 МВт Краснодарский край, Валаамской ВЭС 4 МВт Карелия, Приютненской ВЭС 51 МВт Республика Калмыкия.

Ветряной насос «Ромашка» производства СССР

Как пример реализации потенциала территорий Азовского моря можно указать Новоазовскую ВЭС, действующей на 2010 год мощностью в 21,8 МВт, установленную на украинском побережье Таганрогского залива.

В 2003—2005 годах в рамках РАО ЕЭС проведены эксперименты по созданию комплексов на базе ветрогенераторов и двигателей внутреннего сгорания, по программе в посёлке Тикси установлен один агрегат. Все проекты начатые в РАО, связанные с ветроэнергетикой переданы компании РусГидро. В конце 2008 года РусГидро начала поиск перспективных площадок для строительства ветряных электростанций^[14].

Предпринимались попытки серийного выпуска ветроэнергетических установок для индивидуальных потребителей, например водоподъёмный агрегат «Ромашка».

В последние годы увеличение мощностей происходит в основном за счет маломощных индивидуальных энергосистем, объём реализации которых составляет 250 ветроэнергетических установок (мощностью от 1 кВт до 5 кВт).

Современные методы генерации электроэнергии из энергии ветра[править | править код]

Мощность ветрогенератора зависит от площади, ометаемой лопастями генератора, и высоты над поверхностью. Например, турбины мощностью 3 МВт (V90) производства датской фирмы Vestas имеют общую высоту 115 метров, высоту башни 70 метров и диаметр лопастей 90 метров.

Воздушные потоки у поверхности земли/моря являются турбулентными — нижележащие слои тормозят расположенные выше. Этот эффект заметен до высоты 2 км, но резко снижается уже на высотах больше 100 метров.^[15] Высота расположения генератора выше этого приземного слоя одновременно позволяет увеличить диаметр лопастей и освобождает площади на земле для другой деятельности. Современные генераторы (2010 год) уже вышли на этот рубеж, и их количество резко растёт в мире.^[16] Ветрогенератор начинает производить ток при ветре 3 м/с и отключается при ветре более 25 м/с. Максимальная мощность достигается при ветре 15 м/с. Отдаваемая мощность пропорциональна третьей степени скорости ветра: при увеличении ветра вдвое, от 5 м/с до 10 м/с, мощность увеличивается в восемь раз.^[17]

В августе 2002 года компания Enercon построила прототип ветрогенератора E-112 мощностью 4,5 МВт. До декабря 2004 года турбина оставалась крупнейшей в мире. В декабре 2004 года германская компания REpower Systems построила свой ветрогенератор мощностью 5,0 МВт. Диаметр ротора этой турбины 126 метров, масса гондолы — 200 тонн, высота башни — 120 м. В конце 2005 года Enercon увеличил мощность своего ветрогенератора до 6,0 МВт. Диаметр ротора составил 114 метров, высота башни 124 метра. В 2009 году турбины класса 1,5 — 2,5 МВт занимали 82 % в мировой ветроэнегетике^[18].

В январе 2014 года датская компания Vestas начала тестировать турбину V-164 мощностью 8 МВт. Первый контракт на поставку турбин был заключен в конце 2014 года. На сегодняшний день V-164 — наиболее мощный ветрогенератор в мире. Ведутся разработки генераторов мощностью более 10 МВт.

Наибольшее распространение в мире получила конструкция ветрогенератора с тремя лопастями и горизонтальной осью вращения, хотя кое-где ещё встречаются и двухлопастные. Наиболее эффективной конструкцией для территорий с малой скоростью ветровых потоков признаны ветрогенераторы с вертикальной осью вращения, т. н. роторные, или карусельного типа. Сейчас все больше производителей переходят на производство таких установок, так как далеко не все потребители живут на побережьях, а скорость континентальных ветров обычно находится в диапазоне от 3 до 12 м/с. В таком ветрорежиме эффективность вертикальной установки намного выше. Стоит отметить, что у вертикальных ветрогенераторов есть ещё несколько существенных преимуществ: они практически бесшумны, и не требуют совершенно никакого обслуживания, при сроке службы более 20 лет. Системы торможения, разработанные в последние годы, гарантируют стабильную работу даже при периодических шквальных порывах до 60 м/с.

Дания, Нидерланды и Германия собираются заложить искусственный остров в Северном море для выработки ветровой энергии. Проект планируется реализовывать на самой крупной отмели Северного моря Доггер-банка (в 100 километрах от восточного побережья Англии), так как здесь удачно сочетаются следующие факторы: относительно низкий уровень моря и мощные потоки воздуха. Остров площадью в шесть квадратных километров будет оборудован ветряными фермами с тысячами мельниц, также там будут построены взлетно-посадочная полоса и порт. Главная инновация данного строительства заключается в концентрации на максимально низкой стоимости транзита энергии. Основной целью проекта является создание ветропарка, который может вырабатывать до 30 Гвт дешевой электроэнергии. Долгосрочные планы предполагают увеличение этого количества до 70-100 Гвт, что позволит обеспечивать энергией около 80 миллионов жителей Европы, в том числе Германии, Нидерландов и Дании. ^[19]

Наиболее перспективными местами для производства энергии из ветра считаются прибрежные зоны. Но стоимость инвестиций по сравнению с сушей выше в 1,5-2 раза. В море, на расстоянии 10-12 км от берега (а иногда и дальше), строятся офшорные ветряные электростанции. Башни ветрогенераторов устанавливают на фундаменты из свай, забитых на глубину до 30 метров. Также оффшорная электростанция включает распределительные подстанции и подводные кабели до побережья.

Помимо свай для фиксации турбин могут использоваться и другие типы подводных фундаментов, а также плавающие основания. Первый прототип плавающей ветряной турбины построен компанией H Technologies BV в декабре 2007 года. Ветрогенератор мощностью 80 кВт установлен на плавающей платформе в 10,6 морских милях от берега Южной Италии на участке моря глубиной 108 метров.

5 июня 2009 года компании Siemens AG и норвежская Statoil объявили об установке первой в мире коммерческой плавающей ветроэнергетической турбины мощностью 2,3 МВт, производства Siemens Renewable Energy.^[20]

Несмотря на снижение затрат на строительство ветрогенераторов в море в 2010-х годах, офшорная ветроэнергетика является одним из наиболее дорогих источников электричества. Стоимость производства электричества на офшорных ветроэлектростанциях колеблется от 200 до 125 долларов США / МВт*ч. MHI-Vestas, Siemens и DONG Energy подписали соглашение, в соответствии с которым компании стремятся снизить к 2020 году стоимость офшорного электричества ниже 120 долларов США / МВт*ч.

Статистика по использованию энергии ветра[править | править код]

К началу 2019 года общая установленная мощность всех ветрогенераторов превысила 600 гигаватт. Среднее увеличение суммы мощностей всех ветрогенераторов в мире, начиная с 2009 года, составляет 38-40 гигаватт за год и обусловлено бурным развитием ветроэнергетики в США, Индии, КНР и ЕС ^[21].

Во всём мире в 2008 году в индустрии ветроэнергетики были заняты более 400 тысяч человек. В 2008 году мировой рынок оборудования для ветроэнергетики вырос до 36,5 миллиардов евро, или около 46,8 миллиардов американских долларов^[22][23].

В 2010 году в Европе было сконцентрировано 44 % установленных ветряных электростанций, в Азии — 31 %, в Северной Америке — 22 %.

Суммарные установленные мощности, МВт по данным блога WWEA.^{[источник не указан 134 дня]}

1997	1998	1999	2000	2001	2002	2003	2004	2005	2006	2007	2008	2009	2010	2011	2012	2013	2017	2018
7475	9663	13696	18039	24320	31164	39290	47686	59004	73904	93849	120791	157000	196630	237227	282400	318529	546380	600278

В 2014 году 39 % электроэнергии в Дании вырабатывалось из энергии ветра.

В 2014 году ветряные электростанции Германии произвели 8,6 % от всей произведённой в Германии электроэнергии.

В 2009 году в Китае ветряные электростанции вырабатывали около 1,3 % электроэнергии страны. В КНР с 2006 года действует закон о возобновляемых источниках энергии. Предполагается, что к 2020 году мощности ветроэнергетики достигнут 80-100 ГВт.^[24]

В декабре 2014 года ветроэнергетика обеспечила 164 % электричества, потребляемого домохозяйствами Шотландии^{[25][нет в источнике]}. 28 октября 2013 в 2 часа ночи ветрогенераторы Дании произвели в пике 122 процента от потребляемой мощности электричества в стране^[26]. Португалия и Испания в некоторые дни 2007 года из энергии ветра выработали около 20 % электроэнергии^[27]. 22 марта 2008 года в Испании из энергии ветра было выработано 40,8 % всей электроэнергии страны^[28].

Запасы энергии ветра более чем в сто раз превышают запасы гидроэнергии всех рек планеты.

Германия планирует к 2025 году производить 40-45 % электроэнергии из возобновляемых источников энергии. Ранее Германия устанавливала цель 12 % электричества к 2010 году. Эта цель была достигнута в 2007 году.

Дания планирует к 2020 г. 50 % потребности страны в электроэнергии обеспечивать за счет ветроэнергетики^[29].

Франция планирует к 2020 году построить ветряных электростанций на 25 000 МВт, из них 6000 МВт — офшорных^[30].

В 2008 году Европейским Союзом установлена цель: к 2010 году установить ветрогенераторов на 40 тыс. МВт, а к 2020 году — 180 тыс. МВт. Согласно планам Евросоюза общее количество электрической энергии, которую выработают ветряные электростанции, составит 494,7 Тв-ч.^[31][32].

В Китае принят Национальный План Развития. Планируется, что установленные мощности Китая должны вырасти до 5 тыс. МВт к 2010 году и до 30 тыс. МВт к 2020 году^[33]. Однако бурное развитие ветроэнергетического сектора позволило Китаю превысить порог в 30 ГВт установленной мощности уже в 2010 году.^[34]

Индия планировала к 2012 году увеличить свои ветряные мощности в 2 раза (на 6 тысяч МВт) в сравнении с 2008 годом^[35]. Эта цель была достигнута.

Венесуэла за 5 лет с 2010 года намеревалась построить ветряных электростанций на 1500 МВт.^[36]. Цель не была достигнута.

Экономические аспекты ветроэнергетики[править | править код]

Лопасти ветрогенератора на строительной площадке.

Основная часть стоимости ветроэнергии определяется первоначальными расходами на строительство сооружений ВЭУ (стоимость 1 кВт установленной мощности ВЭУ ~$1000).

Экономия топлива[править | править код]

Ветряные генераторы в процессе эксплуатации не потребляют ископаемого топлива. Работа ветрогенератора мощностью 1 МВт за 20 лет позволяет сэкономить примерно 29 тыс. тонн угля или 92 тыс. баррелей нефти.

Себестоимость электроэнергии[править |

ru.wikipedia.org

Ветроэнергетические установки: устройство и технические характеристики

Энергоснабжение регионов России распределено крайне неравномерно. Имеются энергоизбыточные регионы, обладающие большими возможностями в обеспечении регионов, есть и районы с нехваткой энергоресурсов, нуждающиеся в поставках извне. Примечателен факт, что местности без электроснабжения встречаются в обоих категориях регионов, независимо от общей обеспеченности. Поэтому населению таких пунктов приходится изыскивать способы решения вопроса своими средствами.

Наиболее частым методом решения вопроса являются дизельные электростанции, которые обходятся довольно дорого и нуждаются в постоянных поставках топлива. Расходы на обслуживание и заправку таких устройств вынуждают вести поиск альтернативных источников. В последнее время внимание потребителей все чаще бывает сосредоточено на ветрогенераторах, так как этот источник абсолютно бесплатный, присутствует повсеместно, обладает большими возможностями в сфере энергетики.

Что такое ветроэнергетические установки?

Ветроэнергетические установки представляют собой комплексы оборудования, предназначенного для выработки, подготовки и снабжения потребителей электрическим током. Поскольку ветер является бесплатным источником энергии, все расходы на выработку тока сводятся к первоначальным вложениям на приобретение (или создание) ветрогенератора и смежного оборудования и последующее обслуживание.

Если сравнивать затраты на проведение линии электропередач или кабеля до отдаленных пунктов, то экономический эффект от использования ВЭУ в большинстве случаев оказывается довольно высоким. При этом, следует учитывать большую разницу в стоимости крупных ВЭУ и небольших установок, действующих в пределах одной усадьбы.

Частой ошибкой, допускаемой при расчетах экономической выгоды от использования ВЭУ, является рассматривание лишь одного варианта реализации методики — создания локальных энергетических комплексов (ЛЭК). Они рассматриваются только как энергоустановки местного значения, обеспечивающие энергией весь населенный пункт. Отсюда возникают высокие расходы на приобретение, потребность в дорогостоящем обслуживании и материалоемкость устройства.

Частные источники, способные обеспечить энергией отдельный дом, практически не рассматриваются, из виду упускается наиболее эффективный и необходимый сектор ветрогенераторов.

Достоинства и недостатки ВЭУ

Преимуществами ВЭУ являются:

• возможность обеспечения электроэнергией любые пункты, вне зависимости от степени удаления от магистральных линий;
• нет необходимости создавать большую энергетическую станцию, можно использовать отдельные компактные установки;
• готовая ВЭУ не нуждается в топливе или иных ресурсных поставках.

При этом, существуют некоторые недостатки:

• Выработка электроэнергии производится посредством ветровых потоков и полностью зависит от их силы и равномерности. В тихую безветренную погоду производство электротока невозможно.
• Полученный ток не годится для использования без подготовки, которая требует наличия определенных устройств.
• Ураганные ветра или шквалистые порывы могут разрушить или вывести установку из строя.

Важно! Как достоинства, так и недостатки ВЭУ являются их специфическими характерными качествами. При отсутствии других возможностей имеющиеся недостатки попросту устраняются принятием соответствующих мер.

Единственным действительно серьезным препятствием, ограничивающим использование ветрогенераторов, является высокая стоимость промышленных установок. Создание самодельных устройств требует определенных навыков и некоторой подготовки, что также замедляет распространение ветроэнергетических устройств среди населения.

Принцип работы ветроэнергетических установок

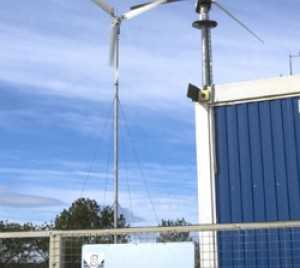

Ветроэнергетическая установка представляет собой комплекс оборудования, в состав которого входят:

• ветрогенератор,
• аккумулятор,
• инвертор,
• коммутационное оборудование, кабель, прочие устройства.

Внимание! Имеется много вариантов конструкции ветряков, но общий состав установки практически неизменен.

Принцип действия ветроустановок основан на использовании энергии ветра. Поток воздействует на лопасти рабочего колеса, приводя их во вращение. Оно передается на генератор, производящий электроток. Генератор заряжает аккумуляторы, напряжение с которых подается на инвертор, создающий переменный ток 220 В 50 Гц, необходимый для потребителей.

Существуют отдельные ветряки, питающие насосы или иные несложные устройства, которые подают напряжение напрямую на потребляющий прибор. Но, при возникновении нештатных ситуаций, например, внезапном усилении ветра, потребитель может выйти из строя вследствие резкого скачка напряжения.

В последнее время значительно увеличился интерес к ветроэнергетике со стороны изобретателей и конструкторов. Постоянно появляются новые конструкции, которые обладают все большими возможностями. В частности, ведутся активные поиски способов увеличения КПД ветряка, и некоторые варианты имеют весьма высокие показатели по сравнению с применяющимися в настоящее время промышленными образцами ВЭУ.

Учитывая, что максимальное использование энергии ветрового потока согласно расчетам не может превышать 59,3%, а реальное использование намного ниже и составляет от 10%, то возможности для увеличения эффективности установок весьма высоки.

Виды оборудования

Существует две группы ВЭУ, отличающиеся друг от друга положением оси вращения рабочего колеса:

• Горизонтальные. Внешне напоминают пропеллер.
• Вертикальные. Лопасти таких устройств вращаются вокруг вертикальной оси. Имеется большое число конструкций вертикальных ветряков.

Принципиальным отличием этих двух типов конструкции является необходимость ориентирования горизонтальных устройств по направлению ветра и нетребовательность к этому вертикальных ветряков. Кроме того, для горизонтальных устройств обязательно наличие высокой мачты, так как расположение на высоте обеспечивает более интенсивное воздействие потоков ветра на ротор. Вертикальные конструкции в подъеме над уровнем земли нуждаются в меньшей степени.

При этом, эффективность горизонтальных ветряков в целом выше, чем у вертикальных устройств. Это происходит потому, что лопасти вертикальных роторов испытывают как полезное воздействие на рабочие части, так и противодействующие нагрузки на обратные стороны. Снижение уравновешивающего воздействия потока на обратные стороны лопастей является основной задачей конструкторов, пытающихся разработать наиболее удачную форму рабочего колеса.

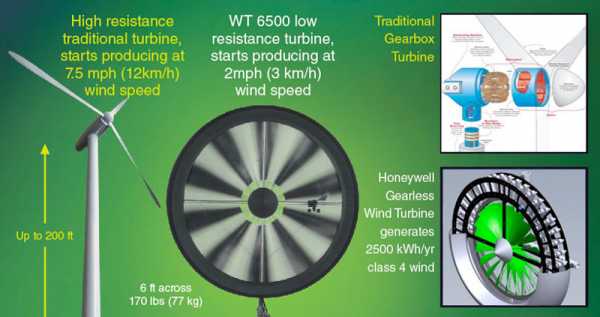

Существуют опытные образцы, обеспечивающие высокую эффективность использования потока, но широкого производства таких устройств пока не наблюдается.

Устройство

Общий состав комплекса практически одинаков и различается только типом конструкции ветряка.

Горизонтальные ветрогенераторы

Установки с горизонтальной осью вращения имеют практически одну конструкцию. Они представляют собой горизонтальную ось с хвостом и ротором на противоположных концах. Ось имеет возможность свободного вращения вокруг вертикальной оси, необходимое для установки ротора по направлению ветра. Это происходит автоматически, при помощи хвоста. Ротор представляет собой род пропеллера, вращающегося при воздействии ветрового потока на лопасти.

Принципиального различия между разными моделями горизонтальных ветряков нет. Они отличаются типом лопастей:

• жестколопастные,
• парусные.

Первые сделаны из прочного материала, вторые представляют собой жесткую рамку, обтянутую плотной тканью или подобным материалом. Кроме того, имеются образцы с различной формой лопасти:

• в виде прямой лопатки;
• в виде архимедова винта.

Имеются парусные модели, созданные для получения максимального эффекта от воздействия ветрового потока. Они не имеют вращающихся частей, поверхность паруса создает давление на поршневую систему, взаимодействующую с генератором.

Важно! Большая площадь лопастей позволяет получать больше энергии от взаимодействия с воздушным потоком, но создает значительное сопротивление ветру, опасное при возникновении шквальных порывов.

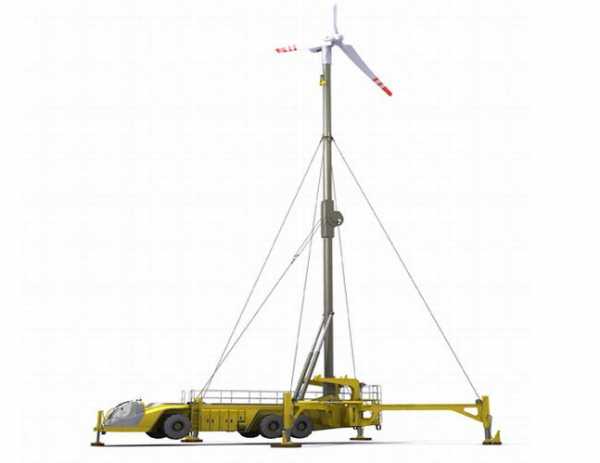

Ротор горизонтальной конструкции нуждается в установке на высокую мачту. Это увеличивает эффективность получения ветровой энергии, но осложняет процесс монтажа и обслуживания устройства. Мачта должна быть надежно закреплена и усилена растяжками, чтобы имелась возможность выдерживать ураганные порывы ветра. Высота мачты выбирается таким образом, чтобы ветряк возвышался над всеми ближайшими зданиями и сооружениями. При этом, место установки также выбирается на возвышении, что позволяет снизить высоту мачты и облегчает монтаж.

Вертикальные ветряки

Ветрогенераторы вертикальных конструкций имеют меньшую эффективность использования потока ветра, но с точки зрения эксплуатации они намного предпочтительнее. Их преимущества:

• нет нужды ориентировать ротор по направлению ветра;
• устанавливать устройство на высокую мачту необязательно, так как большой разницы в эффективности нет;
• устройства имеют более простую конструкцию, что удобнее при самостоятельном изготовлении.

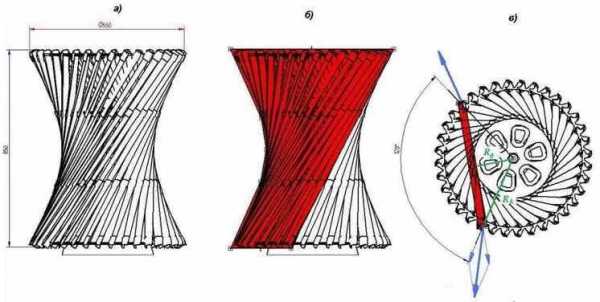

Изначально вертикальные конструкции имели две лопасти, имеющие форму желоба, расположенные диаметрально вдоль оси вращения. Впоследствии появились другие варианты, имеющие большее количество лопастей или иную форму. На сегодня различных конструкций известно довольно много. Вот некоторые из них:

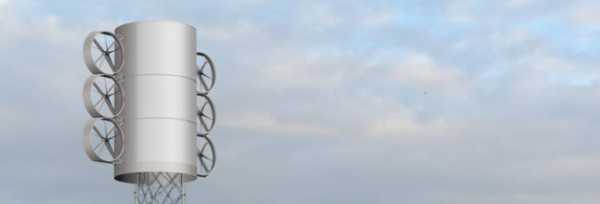

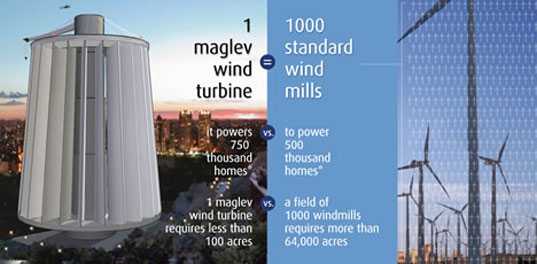

Работы по созданию новых типов конструкции ведутся непрерывно, поэтому привести полный перечень имеющихся конструкций невозможно.

Внимание! Вертикальные конструкции ветрогенераторов намного доступнее для самостоятельного изготовления, что явилось причиной появления большого количества вариантов конструкции.

Особенности конструкции

Основная особенность конструкции ВЭУ — наличие подвижного ротора, передающего вращающий момент на генератор. Этот узел является наиболее ответственным во всей конструкции, требующим качественного изготовления, прочности и устойчивости к нагрузкам.

Кроме того, помимо надежности, ротор должен достаточно чутко реагировать на контакт с ветровыми потоками и начинать вращение при относительно слабых значениях. Это особенно важно, если учитывать особенности климата России, где преобладают слабые и средние ветра. Способность стартовать при малых ветрах высоко ценится у ветрогенераторов, большинство разработок создано именно для увеличения чувствительности к малым потокам.

Нестабильность и слабые скорости ветра являются основными причинами недостаточного развития ветроэнергетики в России. Расходы на альтернативные источники электроснабжения чаще всего выше, чем на традиционные методы, что объясняет малое присутствие ВЭУ. При этом, решение вопроса с помощью дизельных электростанций способствует отрицательному воздействию на окружающую среду в виде выбросов продуктов горения топлива.

Использование дармовой энергии ветра при правильно распределенных вложениях и применении наиболее эффективных конструкций способно дать немалый экономический эффект и способно решить проблему для регионов с недостаточным энергоснабжением.

Технические характеристики

К основным техническим характеристиками ВЭУ относятся:

• номинальная мощность устройства,
• минимальная скорость ветра, при которой происходит запуск ротора,
• максимальная скорость ветра, при которой требуется торможение вращающейся части.

Помимо этих параметров важно определить срок окупаемости устройства, его долговечность и расходы на содержание. Эти факторы являются определяющими при выборе источника электроснабжения между дизельными станциями и ВЭУ. Для регионов со слабыми ветрами такой выбор весьма актуален, поскольку вкладываться в заведомо неэффективный комплекс нерационально и не способствует решению проблемы.

Ветроэнергетические установки являются перспективным вариантом решения проблемы энергообеспечения для отсталых регионов. При грамотном подходе и использовании оптимального комплекта оборудования, можно создавать как мелкие станции, обеспечивающие отдельные жилые дома, так и более крупные установки, способные снабжать энергией населенные пункты.

Возможность производства энергии без нанесения ущерба экологии региона должна ставиться в первоочередные задачи, и ветроэнергетика в этом отношении является наиболее удачным вариантом решения проблем.

Рекомендуемые товары

energo.house

Ветряная электростанция — Википедия

Ветроэнергетика: общемировая годовая динамика установленной мощности ВЭС^[1]. Прибрежная ветровая электростанция Миддельгрюнден, около Копенгагена, Дания. На момент постройки она была крупнейшей в мире

Ветровая электростанция  — это несколько ВЭУ, собранных в одном или нескольких местах и объединённых в единую сеть. Крупные ветровые электростанции могут состоять из 100 и более ветрогенераторов. Иногда ветровые электростанции называют «ветровыми фермами» (от англ. Wind farm).

Исследование скорости ветра[править | править код]

Ветровые электростанции строят в местах с высокой средней скоростью ветра — от 4,5 м/с и выше.

Предварительно проводят исследование потенциала местности. Анемометры устанавливают на высоте от 30 до 100 метров, и в течение одного—двух лет собирают информацию о скорости и направлении ветра. Полученные сведения могут объединяться в карты доступности энергии ветра. Такие карты (и специальное программное обеспечение) позволяют потенциальным инвесторам оценить скорость окупаемости проекта.

Обычные метеорологические сведения не подходят для строительства ветровых электростанций, так как эти сведения о скоростях ветра собирались на уровне земли (до 10 метров) и в черте городов, или в аэропортах.

Во многих странах карты ветров для ветроэнергетики создаются государственными структурами, или с государственной помощью. Например, в Канаде Министерство развития и Министерство Природных ресурсов создали Атлас ветров Канады и WEST (Wind Energy Simulation Toolkit) — компьютерную модель, позволяющую планировать установку ветрогенераторов в любой местности Канады. В 2005 году Программа Развития ООН создала карту ветров для 19 развивающихся стран.

Высота[править | править код]

Скорость ветра возрастает с высотой. Поэтому ветровые электростанции строят на вершинах холмов или возвышенностей, а генераторы устанавливают на башнях высотой 30—60 метров. Принимаются во внимание предметы, способные влиять на ветер: деревья, крупные здания и т. д.

Экологический эффект[править | править код]

При строительстве ветровых электростанций учитывается влияние ветрогенераторов на окружающую среду. Законы, принятые в Великобритании, Германии, Нидерландах и Дании, ограничивают уровень шума от работающей ветровой энергетической установки до 45 дБ в дневное время и до 35 дБ ночью. Минимальное расстояние от установки до жилых домов — 300 м.

Современные ветровые электростанции прекращают работу во время сезонного перелёта птиц.

Наземная[править | править код]

Наземная ветровая электростанция в Испании. Построена по вершинам холмов. Наземная ветряная электростанция возле Айнажи, Латвия.

Самый распространённый в настоящее время тип ветровых электростанций. Ветрогенераторы устанавливаются на холмах или возвышенностях.

Промышленный ветрогенератор строится на подготовленной площадке за 7—10 дней. Получение разрешений регулирующих органов на строительство ветровой электростанции может занимать год и более.

Для строительства необходима дорога до строительной площадки, тяжёлая подъёмная техника с выносом стрелы более 50 метров, так как гондолы устанавливаются на высоте около 50 метров.

Электростанция соединяется кабелем с передающей электрической сетью.

Крупнейшей на данный момент ветровой электростанцией является электростанция Альта, расположенная в штате Калифорния, США. Полная мощность — 1550 МВт.

Прибрежная[править | править код]

Строительство прибрежной электростанции в Германии.

Прибрежные ветровые электростанции строят на небольшом удалении от берега моря или океана. На побережье с суточной периодичностью дует бриз, что вызвано неравномерным нагреванием поверхности суши и водоёма. Дневной, или морской бриз, движется с водной поверхности на сушу, а ночной, или береговой — с остывшего побережья к водоёму.

Шельфовая[править | править код]

Шельфовые ветровые электростанции строят в море: 10—60 километров от берега. Шельфовые ветровые электростанции обладают рядом преимуществ:

• их практически не видно с берега;
• они не занимают землю;
• они имеют большую эффективность из-за регулярных морских ветров.

Шельфовые электростанции строят на участках моря с небольшой глубиной. Башни ветрогенераторов устанавливают на фундаменты из свай, забитых на глубину до 30 метров. Электроэнергия передаётся на землю по подводным кабелям.

Шельфовые электростанции более дороги в строительстве, чем их наземные аналоги. Для генераторов требуются более высокие башни и более массивные фундаменты. Солёная морская вода может приводить к коррозии металлических конструкций.

В конце 2008 года во всём мире суммарные мощности шельфовых электростанций составили 1471 МВт. За 2008 год во всём мире было построено 357 МВт шельфовых мощностей. Крупнейшей шельфовой станцией в 2009 году являлась электростанция Миддельгрюнден (Дания) с установленной мощностью 40 МВт^[2]. В 2013 году крупнейшей стала London Array (Великобритания) с установленной мощностью 630 МВт^[3]. 6 сентября 2018 года в 19 км от берегов Великобритании в Ирландском море на северо-западе Англии запущена в эксплуатацию оффшорная ветряная электростанция Walney Extension. Суммарная мощность её ветряков составляет 659 МВт^[4]. В 2020 году планируется завершить строительство ветряных электростанции East Anglia One мощностью 714 МВт и Hornsea Project One мощностью 1,2 ГВт, в 2022 году — электростанции Hornsea Project Two мощностью 1,4 ГВт^[5].

Для строительства и обслуживания подобных электростанций используются самоподъёмные суда.

Плавающая[править | править код]

Строительство первой плавающей электростанции. Норвегия. Май 2009 года.

Первый прототип плавающей ветровой турбины построен компанией H Technologies BV в декабре 2007 года. Ветрогенератор мощностью 80 кВт установлен на плавающей платформе в 10,6 морских милях от берега Южной Италии на участке моря глубиной 108 метров.

Норвежская компания StatoilHydro разработала плавающие ветрогенераторы для морских станций большой глубины. StatoilHydro построила демонстрационную версию мощностью 2,3 МВт в сентябре 2009 года^[6]. Турбина под названием Hywind весит 5 300 тонн при высоте 65 метров. Располагается она в 10 километрах от острова Кармой, неподалёку от юго-западного берега Норвегии.

Стальная башня этого ветрогенератора уходит под воду на глубину 100 метров. Над водой башня возвышается на 65 метров. Диаметр ротора составляет 82,4 м. Для стабилизации башни ветрогенератора и погружения его на заданную глубину в нижней его части размещён балласт (гравий и камни). При этом от дрейфа башню удерживают три троса с якорями, закреплёнными на дне. Электроэнергия передаётся на берег по подводному кабелю.

Компания в 2017 году довела мощность турбины до 6 МВт, а диаметр ротора — до 154 метра^[7].

Парящая[править | править код]

Парящей называют ветровые турбины, размещённые высоко над землёй, для использования более сильного и стойкого ветра^[8]. Концепция разработана в 1930-е годы в СССР инженером Егоровым^[9].

Текущим рекордсменом считается «Парящая ветровая турбина Altaeros» (Altaeros Buoyant Airborne Turbine (BAT)), которая будет установлена на высоте 1000 футов (304,8 м) над землёй. Этот пилотный проект промышленного масштаба будет находиться на высоте 275 футов выше, чем текущий рекордсмен — Vestas V164-8.0-MW. Последний совсем недавно установил свой прототип в Датском национальном центре тестирования больших турбин (Danish National Test Center for Large Wind Turbines) в Остерильде (Østerild). Высота расположения оси Vestas 460 футов (140 метров), лопасти турбин в высоту более 720 футов (220 метров). У Altaeros мощность турбины 30 кВт. этого достаточно для обеспечения энергией 12 домов. Для поднятия на такую высоту Altaeros использует невоспламеняемую надувную оболочку, наполненную гелием. Проводником для произведённой энергии служат высокопрочные канаты.^{[источник не указан 1702 дня]}

Горная[править | править код]

Первая на постсоветском пространстве горная ВЭС мощностью 1,5 МВт была запущена на Кордайском перевале в Жамбылской области Казахстана в 2011 году^[10]. Высота площадки — 1200 метров над уровнем моря. Среднегодовая скорость ветра 5,9 м/сек. В 2014 году количество ветротурбин «Vista International» мощностью по 1,0 МВт на «Кордайской ВЭС» было доведено до 9 агрегатов при проектной мощности 21 МВт^[11]. В дальнейшем планируется введение в строй Жанатасской (400 МВт) и Шокпарской (200 МВт) ветряных электростанций.

В феврале 2015 года в Восточных Карпатах у города Старый Самбор запущена в работу первая в Западной Украине горная ВЭС «Старый Самбор 1» мощностью в 13,2 МВт. Общая мощность 79,2 МВТ. Она представлена ветротурбинами VESTAS V-112 датского производства номинальной мощностью 6,6 МВт^[12]. Высота площадки 500 — 600 м над уровнем моря, среднегодовая скорость ветра 6,3 м/сек^[13].

В 1931 году в г. Курске была построена Ветроэлектростанция Уфимцева — первая в мире ветроэлектрическая станция с инерционным аккумулятором^[14], изобретатель А. Г. Уфимцев.

Вторая в СССР ветроэлектрическая станция была построена в 1931 году в Балаклаве на Караньских высотах. Мощностью 100 кВт, она на момент строительства являлась самой большой в Европе. Экспериментальный ветроагрегат был разработан под руководством изобретателя Ю. В. Кондратюка. До войны он вырабатывал электроэнергию для трамвайной линии Балаклава — Севастополь. Во время Великой отечественной войны был разрушен.^[15]

На 2018 год общая мощность ВЭС в стране исчислялась 134 МВт^[16].

Крупнейшим ветроэнергетическим комплексом обладает Крымская энергосистема.

Крупнейшая электростанция — Ульяновская ВЭС находится в Ульяновской области, её мощность составляет 35 МВт.

Зеленоградская ВЭУ, расположенная в районе посёлка Куликово Зеленоградского района Калининградской области имела суммарную мощность в 5,1 МВт. Состояла из ВЭУ датской компании SЕАS Energy Service A.S. (1 новая мощностью 600 кВт и 20 отработавших 8 лет в Дании мощностью 225 кВт каждая). Эксплуатировалась в течение 20 лет, в 2018 году вместо неё введена Ушаковская ВЭС (6,9 МВт).

Мощность Анадырской ВЭС составляет 2,5 МВт.

Мощность ВЭС Тюпкильды (Башкортостан) составляет 2,2 МВт.

Заполярная ВЭС, находящаяся около города Воркута в Коми, имеет мощность 1,5 МВт, построена в 1993 году. Состоит из шести установок АВЭ-250 российско-украинского производства мощностью 250 кВт каждая.

Около Мурманска строится опытная демонстрационная ВЭУ мощностью 250 кВт^[17]. В селе Пялица, в мае 2014 года, открыта первая в Мурманской области ветровая электростанция. Так же до 2016 года предусматривается дальнейшее введение ветропарков в Ловозерском и Терском районах области^[18].

• Методы разработки ветроэнергетического кадастра. — АН СССР, ГЛАВНИИ при Госэкономсовете Энергетический институт им. Г. М. Кржижановского. Изд-во АН СССР, 1963.
• В. Н. Андрианов, Д. Н. Быстрицкий, К. П. Вашкевич, В. Р. Секторов. Ветроэлектрические станции / под редакцией В. Н. Андрианова. — М., Л.: Государственное энергетическое издательство, 1960. — 320 с. — 2000 экз.

Отрасли промышленности

ru.wikipedia.org

принципы выбора, виды и различия

Изучая вопрос выбора ветроустановок, мы можем встретить довольно много разных видов. Основной тип деления — горизонтальные и вертикальные. В чем же разница, какие плюсы и минусы их использования?

Ветряки всевозможных форм и размеров сейчас все чаще и чаще можно наблюдать над жилищами наших граждан. Если вы заинтересовались возможностью изготовления ветроустановки, использования силы ветра, данная статья поможет систематизировать знания, полученные из различных источников, и созданное вами детище будет выполнять свое предназначение, а не окажется изначально пустым экспонатом домашнего музея.

Ветроустановки призваны помогать решать самые разнообразные проблемы, стоящие перед человеком. Чаще всего её используют для выработки электроэнергии, что в некоторых районах может оказаться жизненной необходимостью, а вот ветряная мельница (это, согласитесь тоже своего рода − ветроустановка) приводит в действие жернова без лишних посредников − ньютоновская механика в чистом виде.

к содержанию ↑

Принципы выбора

Для начала формулируем задачу, которую беремся решать: для чего именно вам необходима энергия ветра, какой процесс она станет обеспечивать. Иными словами, что будет являться потребителем. Далее, процесс создания проекта будущей ветроустановки: придется решить какого она будет типа, как конкретно будет передаваться энергия к конечному потребителю (электрический ток или механически − в виде крутящего момента, поступательных движений, как-то по-другому).

В статье мы расскажем о типах самого важного элемента ветроустановки — ротора, разберем плюсы и минусы каждого варианта. Также затронем тему применения вырабатываемой энергии. Надеемся, эта информация поможет вам на стадии проектирования агрегата.

к содержанию ↑

Виды

Основное деление на две большие группы ветроустановки имеют по расположению оси вращения: горизонтальные и вертикальные.

к содержанию ↑

Горизонтальные

Прототип − ветряная мельница. Огромные лопасти-крылья ветроустановки вращаются в вертикальной плоскости, преобразуя кинетическую энергию ветра в энергию вращающегося вала. Ось вращения такой машины всегда должна быть направлена строго навстречу ветру. Это достигается установкой на оси позади лопастей большого хвостового стабилизатора либо применением автомата, отслеживающего направление ветра, и снабженного механическим приводом.

к содержанию ↑

Вертикальные

Ось вращения перпендикулярна поверхности земли, вращение лопастей происходит параллельно земле.

Сравним эти два типа конструкций. Есть мнение, что горизонтальные ветроустановки значительно более эффективны, так как вся энергия воздушных масс, сталкивающаяся с лопастями, расходуется со знаком плюс, то есть создает вращательный момент нужной направленности. Чего не скажешь о другой конструкции. Примерно 30…40 % воздушного потока, воздействующего на вертикальный ротор, работает со знаком минус, снижая КПД установки.

Еще одним плюсом горизонтальной ветроустановки является большая скорость вращения винта, а это важно, если целью является выработка электроэнергии. Ведь самодельная ветроэлектрическая установка включает генератор, который чаще всего берется готовый, к примеру, автомобильный. И если генератор ВАЗ 2108 для выработки электричества требует от 1500 об/мин, то горизонтальная ветроустановка выдаст всего лишь 100, а вертикальная и того меньше − 15…20. Следовательно, в случае применения готового генератора для авторской ветроэлектростанции, для горизонтального винта потребуется мультипликатор (редуктор − наоборот) с меньшим передаточным числом, меньшей массы.

к содержанию ↑

Различия

Главный недостаток горизонтальной ветроустановки — изменяющееся во времени направление оси вращения. Вот список узлов, от которых можно отказаться, если применяется ветроустановка с расположением оси перпендикулярно земле;

1. Механизм доворота ветроустановки навстречу ветру, автоматический с приводом или хвостовой стабилизатор. Вертикальная ветроустановка работает при любом направлении ветра, и поворачивать ось никуда не нужно;

2. Система щеток и контактных колец. Ветроустановка не может без них работать, ведь генератор вращается наверху высокой мачты влево − вправо, а вырабатываемое электричество нужно внизу. К тому же некоторые генераторы требуют подачи тока на обмотки возбуждения;

3. Громоздкая высокая мачта также не требуется. Вертикальные турбины можно располагать как угодно низко, они сохраняют постоянное положение, не требуют запаса места для поворотов за ветром. Как вариант: расположение на крышах зданий и сооружений. Расчеты показывают, что у установок одинаковой мощности для горизонтальной − потребуется мачта вдвое выше. И вдобавок обслуживание узлов и агрегатов, расположенных на земле или на десятиметровой мачте − вещи, согласитесь, разные по сложности;

4. Считается, что большая вертикальная ветроустановка выходит на номинальную мощность при меньшей скорости ветра;

5. По опыту применения ветроустановок отмечено: у горизонтальных ветрогенераторов значительно выше уровень шума. Тем более что сейчас при создании ветряков все шире используется принцип магнитной левитации, сводящий шумы практически к нулю.

к содержанию ↑

Применение

Теперь о применении полученной энергии. Использование ее в чисто механическом виде − дело весьма проблемное. Ведь вряд ли кого-то устроит ожидать неделю, пока скорость ветра достигнет необходимой силы, чтобы приводимый им в действие насос наполнил ваш бассейн, купаться ведь хочется здесь и сейчас.

Поэтому чаще всего ветроустановку используют для выработки электрического тока. Электричество можно запасать, преобразовывать, передавать на любые расстояния. Одно НО. Для того чтобы электричество, добытое с помощью самодельной ветроустановки, можно было запасать, а затем питать им привычные бытовые приборы, необходимо дополнительно:

1. Блок аккумуляторных батарей немаленькой емкости;
2. 2. Контроллер напряжения. Ведь если АКБ скажем 12В, то заряжать их нужно напряжением 13,6…14,5В, но никак не 10 и не 40;
3. 3. И, наконец, преобразователь с 12В постоянного на 220В переменный.

Все перечисленное стоит не малых денег.

Есть вариант не требующий такой тщательной обработки получаемого электричества. Ветроэлектрическая установка служит для отопления здания. Тут можно применять успешно и грязную электроэнергию: с усилением ветра электронагревательный элемент (встроенный в систему парового отопления, или отдельный калорифер) будет сильнее греть.

mirenergii.ru

На территории Беларуси действует 23 ветроустановки

Источник: http://www.the-dialogue.com/ru16-vetroenergetika-v-belarusi/

Страна, которая стремится к независимости, должна быть в первую очередь энергетически независимой, поэтому правительство должно делать ставку на местные источники энергии и желательно возобновляемые. При нормальном развитии энергетика Беларуси может стать полностью независимой уже к 2050 году.

В этой статье речь пойдет об использовании энергии ветра — это возобновляемый вид энергии, так как он является следствием активности Солнца, и будет доступен, пока будет Солнце.

Энергия ветра используется людьми уже очень давно: древние финикийцы использовали парусный флот, а в Персии в двухсотом году до н. э. использовались ветряные мельницы для размола зерна. Они использовались в исламском мире, а в XIII веке появились и в Европе.

Ветряная электростанция (ВЭС) Nordex 29 в деревне Купёлы Могилевского района

Ветроэнергетика активно развивается в Европе и вызывает большой интерес, а также различного вида споры о её достоинствах и недостатках. На каком этапе развития ветроэнергетика в Беларуси, какие перспективы развития этого вида энергии? По данным национальной программы развития местных и возобновляемых источников на 2011–2015 гг. выявлено 1840 площадок, на которых можно разместить одиночные ветроустановки (ВЭУ) и ветряные электростанции. Выявленные площадки, в основном, гряды холмов высотой от двадцати до восьмидесяти метров с фоновой скоростью ветра пять метров в секунду и более, на которых можно возвести от пяти до двадцати ветроустановок.

В настоящий момент на территории Беларуси действует 23 ветроустановки. ВЭУ установлены в Гродненской, Минской, Витебской, Могилевской областях. Самая крупная ветроэнергетическая установка в Беларуси действует в посёлке Грабники, Новогрудского района, Гродненской области: её мощность составляет 1,5 МВт. Ветряк под Новогрудком до сих пор остается самым большим и мощным в Беларуси, а также единственным государственным. По заверениям специалистов ветроустановки окупятся в течении пяти лет при среднегодовой скорости 6–8 м/с.

Почему были выбраны именно эти площадки видно после просмотра данных изображений:

Средняя годовая фоновая скорость ветра на высоте десяти метров

Средняя годовая расчетная скорость ветра на высоте ста метров (с учётом данных мониторинга параметров ветра)

Карта-схема ветроэнергетического потенциала территории Республики Беларусь на высоте установки ветроротора ста метров от поверхности земли (для ВЭУ установленной мощностью 2,5 МВт)

В Сморгонском районе строят ветропарк, а в апреле 2014 года прошла церемония открытия первых двух ветроустановок. За 2014–2015 года обещали 17 ветроустановок. Первый ветрогенератор установлен в 2013 году в Бобруйском районе. Под Новогрудком к одинокой ветроустановке добавят ещё пять. Вместе они смогут закрыть практически четверть потребностей района в электроэнергии! Ветропарк планируется создать в районе деревни Лужище Ошмянского района. Реализация инвестпроекта предусматривается в 6 этапов до 2020 года.

Интересен тот факт, что электросети обязаны дороже покупать выработанную альтернативным способом энергию у частных лиц. По расчётам, если бы такой ветряк, как в Новогрудке, установил частник, то, продавая энергию государству по завышенным тарифам, он заработал бы за год около полтора миллиона долларов.

Ветряки в районе Новогрудка

Пока инвесторы занимаются установкой дорогостоящих ветряков по всей стране, житель Беларуси сам смастерил на своем участке ветряк из старых автозапчастей, который при скорости ветра более пяти метров в секунду вырабатывает 5 кВт энергии, питая с десяток 12-вольтовых светодиодных лампочек по всему участку. Даже если наступит полное безветрие, лампочки во дворе будут гореть ещё две ночи, потребляя запасенную аккумулятором энергию!

Ветряк из старых автозапчастей

Ветроэнергетику часто критикуют и говорят, что она неконкурентоспособна с обычными видами энергии и её приходится дотировать. Так и есть, если сравнивать ветряк с газовым месторождением или плотиной ГЭС, то у него мало шансов выжить. Впрочем, всем известно, что ни природного газа, ни существенных гидроресурсов на территории Беларуси нет, а это значит, что развитие ветроэнергетики в Беларуси является отличным вкладом в будущее страны. И не стоит забывать, что энергия ветра не только возобновляемая, но и чистая, а это весомый аргумент.

Развитие ветроэнергетики даст нам не только чистую энергию: например, часть оборудование для ветропарков можно производить в Беларуси. Это касается и опор, которые ничто не мешает изготавливать из железобетона, трансформаторов, преобразователей, систем контроля и управления, металлоконструкций, отдельных блоков силовой передачи. Только лопасти и электрогенераторы вероятно придется закупать в других странах. В любом случае ветроэнергетика будет развиваться у наших соседей (России, Украины, Литвы) и комплектующие можно будет поставлять им. Спрос на подобную продукцию будет постоянный, вне зависимости от состояния внешних рынков. Производство комплектующих, и поддержка ветроустановок позволит увеличить количество рабочих мест. Всё это положительно повлияет на развитие всей экономики страны.

Техобслуживание лопастей

На данный момент ветер должен давать Беларуси 2–5% энергии от общего энергобаланса страны. Ветер также может помочь нашему государству решить проблему энергетической зависимости от соседей. Это не сиюминутное решение проблемы, но вполне доступное и реальное.

altenergiya.ru

Типы ветродвигателей. Новые конструкции и технические решения

Ветроэнергетика поражает многообразием и необычным дизайном конструкций ветрогенераторов. Существующие конструкции ветрогенераторов, а также предлагаемые проекты ставят ветроэнергетику вне конкуренции по оригинальности технических решений по сравнению со всеми остальными мини-энергокомплексами, работающими с использованием ВИЭ.

В настоящее время существует множество различных концептуальных конструкций ветрогенераторов, которые по типу ветроколес (роторов, турбин, винтов) можно разделить на два основных вида. Это ветродвигатели с горизонтальной осью вращения (крыльчатые) и с вертикальной (карусельные, так называемые Н-образные турбины).

Ветряные двигатели с горизонтальной осью вращения

Ветряные двигатели с горизонтальной осью вращения. В ветряках с горизонтальной осью вращения роторный вал и генератор располагаются наверху, при этом система должна быть направлена на ветер. Малые ветряки направляются с помощью флюгерных систем, в то время как на больших (промышленных) установках есть датчики ветра и сервоприводы, которые поворачивают ось вращения на ветер. Большинство промышленных ветрогенераторов оснащены коробками передач, которые позволяют системе подстраиваться под текущую скорость ветра. В силу того, что мачта создает турбулентные потоки после себя, ветроколесо обычно ориентируется по направлению против воздушного потока. Лопасти ветроколеса делают достаточно прочными, чтобы предотвратить их соприкосновение с мачтой от сильных порывов ветра. Для ветряков такого типа не нужны установки дополнительных механизмов ориентации по ветру.

Ветроколесо с горизонтальной осью

Ветроколесо может быть выполнено с различным количеством лопастей: от однолопастных ветрогенераторов с контргрузами до многолопастных (с числом лопастей до 50 и более). Ветроколеса с горизонтальной осью вращения выполняют иногда фиксированными по направлению, т.е. они не могут вращаться относительно вертикальной оси, перпендикулярной направлению ветра. Такой тип ветрогенераторов используется лишь при наличии одного господствующего направления ветра. В большинстве же случаев система, на которой закреплено ветроколесо (так называемая головка), выполняется поворотной, ориентирующейся по направлению ветра. У малых ветрогенераторов для этой цели применяются хвостовые оперения, а у больших ориентацией управляет электроника.

Для ограничения частоты вращения ветроколеса при большой скорости ветра применяется ряд методов, в том числе установка лопастей во флюгерное положение, использование клапанов, которые стоят на лопастях или вращаются вместе с ними, и др. Лопасти могут быть непосредственно закреплены на валу генератора, либо вращающий момент может передаваться от его обода через вторичный вал к генератору или другой рабочей машине.

В настоящее время высота мачты промышленного ветрогенератора варьируется в диапазоне от 60 до 90 м. Ветроколесо совершает 10-20 поворотов в минуту. В некоторых системах есть подключаемая коробка передач, позволяющая ветроколесу вращаться быстрее или медленнее, в зависимости от скорости ветра, при сохранении режима выработки электроэнергии. Все современные ветрогенераторы оснащены системой возможной автоматической остановки на случай слишком сильных ветров.

Основные достоинства горизонтальной оси следующие: изменяемый шаг лопаток турбины, позволяющий по максимуму использовать энергию ветра в зависимости от атмосферных условий; высокая мачта позволяет «добираться» до более сильных ветров; высокая эффективность благодаря направлению ветроколеса перпендикулярно ветру.

В то же время горизонтальная ось имеет ряд недостатков. Среди них — высокие мачты высотой до 90 м и длинные лопасти, которые трудно транспортировать, массивность мачты, необходимость направления оси на ветер и т.д.

Ветряные двигатели с вертикальной осью вращения. Основным преимуществом такой системы является отсутствие необходимости направления оси на ветер, так как ВЭУ использует ветер, поступающий с любого направления. Кроме того, упрощается конструкция и уменьшаются гироскопические нагрузки, вызывающие дополнительные напряжения в лопастях, системе передач и прочих элементах установок с горизонтальной осью вращения. Особенно эффективны такие установки в областях с переменным ветром. Верти-кально-осевые турбины работают при низких скоростях ветра и любых его направлениях без ориентации на ветер, но имеют малый КПД.

Автором идеи создания турбины с вертикальной осью вращения (Н-образной турбины) является французский инженер Джордж Джин Мари Дариус (Жан Мари Дарье). Этот тип ветрогенератора был запатентован в 1931 г. В отличие от турбин с горизонтальной осью вращения Н-образные турбины «захватывают» ветер при изменении его направления без изменения положения самого ротора. Поэтому ветрогенераторы такого типа не имеют «хвоста» и внешне напоминают бочку. Ротор имеет вертикальную ось вращения и состоит из двух — четырех изогнутых лопастей.



Лопасти образуют пространственную конструкцию, которая вращается под действием подъемных сил, возникающих на лопастях от ветрового потока. В роторе Дарье коэффициент использования энергии ветра достигает значений 0,300,35. В последнее время проводятся разработки роторного двигателя Дарье с прямыми лопастями. Сейчас ветрогенератор Дарье может рассматриваться в качестве основного конкурента ветрогенераторов крыльчатого типа.

Установка имеет довольно высокую эффективность, но при этом образуются серьезные нагрузки на мачту. Система также обладает большим стартовым моментом, который с трудом может быть создан ветром. Чаще всего это производится внешним воздействием.



Ротор савониуса

Другой разновидностью ветроколеса является ротор Савониуса, созданный финским инженером Сигуртом Савониусом в 1922 г. Вращающий момент возникает при обтекании ротора потоком воздуха за счет разного сопротивления выпуклой и вогнутой частей ротора. Колесо отличается простотой, но имеет очень низкий коэффициент использования энергии ветра — всего 0,1-0,15.

Главное преимущество вертикальных ветрогенераторов в том, что они не нуждаются в механизме ориентации на ветер. У них генератор и другие механизмы размещаются на незначительной высоте возле основания. Все это существенно упрощает конструкцию. Рабочие элементы располагаются близко к земле, что облегчает их обслуживание. Невысокая минимальная рабочая скорость ветра (2-2,5 м/с) производит меньше шума.

Однако серьезным недостатком этих ветродвигателей является значительное изменение условий обтекания крыла потоком за один оборот ротора, циклично повторяющееся при работе. Из-за потерь на вращение против потока воздуха большинство ветрогенераторов с вертикальной осью вращения почти вдвое менее эффективны, чем с горизонтальной осью.

Поиск новых решений в ветроэнергетике продолжается, и уже есть оригинальные изобретения, например турбопарус. Ветрогенератор монтируется в виде длинной вертикальной трубы в 100 м высотой, в которой из-за температурного градиента между концами трубы возникает мощный воздушный поток. Сам электрогенератор вместе с турбиной предлагается установить в трубе, в результате чего поток воздуха обеспечит вращение турбины. Как показывает практика эксплуатации таких ветрогенераторов, после раскрутки турбины и специального подогрева воздуха у нижнего края трубы даже при тихом ветре (и штиле) в трубе устанавливается сильный и стабильный поток воздуха. Это делает такие ветроустановки перспективными, но только в безлюдных местностях (при работе такая установка засасывает в трубу не только мелкие предметы, но и крупных животных). Данные установки окружают специальной защитной сеткой, а систему управления располагают на достаточном расстоянии.

Турбопарус

Специалисты работают над созданием специального устройства для уплотнения ветра — диффузора (уплотнителя энергии ветра). За год ветродвигатель этого типа успевает «поймать» в 4-5 раз больше энергии, чем обычный. Высокая скорость вращения ветроколеса достигается с помощью диффузора. В узкой его части воздушный поток особенно стремителен, даже при сравнительно слабом ветре.

Ветрогенератор с дифузором

Как известно, скорость ветра с высотой увеличивается, что создает более благоприятные условия для использования ветрогенераторов. Воздушные змеи были изобретены в Китае примерно 2 300 лет назад. Идея использования змея для подъема ветрогенератора на высоту постепенно находит реализацию.

Летающий ветрогенератор

Швейцарские конструкторы из компании Етра представили новую конструкцию надувных воздушных змеев, которые смогут поднимать до 100 кг при массе самого крыла 2,5 кг. Их можно использовать для установки на морских судах и подъема на большую высоту (до 4 км) ветряных турбин. В 2008 г. подобная система прошла испытания при плавании контейнеровоза Beluga SkySails из Германии в Венесуэлу (экономия топлива составила свыше 1 000 долл./сутки).

Beluga SkySails

Например, в Гамбурге компанией Beluga Shipping такая система установлена на дизельном сухогрузе Beluga SkySails. Воздушный змей в виде параплана размером 160 м2 поднимается в воздух на высоту до 300 м за счет подъемной силы ветра. Параплан разделен на отсеки, в которые по команде компьютера по эластичным трубкам подается сжатый воздух. Компания Beluga SkySails к 2013 г. собирается оснастить такой системой около 400 грузовых судов.

Ветроголовки «Ветролов»

Интересное решение имеет конструкция ветроголовки «Ветролов». Вращающийся корпус генератора выполнен достаточно длинным (около 0,5 м), в средней части (на промежутке от фланца генератора до лопастей) — механизм складывания лопастей. По принципу действия он похож на механизм раскрывания автоматического зонта, а лопасти напоминают крыло дельтаплана. Для того чтобы лопасти не упирались друг в друга во время складывания, оси их закрепления несколько смещены. Четыре лопасти (через одну) идут вовнутрь, а четыре — снаружи. После складывания площадь лобового сопротивления ветряка уменьшается почти в четыре раза, а коэффициент аэродинамического сопротивления — почти в два.

В верхней части опоры ветряка устанавливается «коромысло» с вертикальной осью вращения. На одном его конце расположен ветрогенератор, на другом — противовес. При слабом ветре ветрогенератор посредством противовеса поднят выше верхней отметки опоры и ось ветряка при этом горизонтальна. При усилении ветра давление на ветроколесо растет и оно начинает опускаться, поворачиваясь вокруг горизонтальной оси. Таким образом работает еще одна система «ухода» от сильного ветра. Конструкция позволяет наращивать коромысла так, что ветрогенераторы устанавливаются друг за другом. Получается своеобразная гирлянда из одинаковых модулей, которые при слабом ветре стоят один выше другого, а при сильном уходят вниз, «прячась» в «ветровую тень» ветроколеса. Здесь также заложена способность системы адаптироваться к внешней нагрузке.

Ветрогенератор Eolic

Конструкторы Маркос Мадиа, Серджио Оаши и Хуан Мануэль Пантано разработали портативный ветрогенератор Eolic. Для изготовления устройства использовались только алюминий и волокно из углеродных материалов. В собранном виде турбина Eolic имеет длину около 170 см. Для приведения Eolic из сложенного в рабочее состояние потребуется 2-3 человека и займет этот процесс 15-20 мин. Данный ветрогенератор может складываться для переноски.

Дизайнерский ветрогенератор Revolution Air

Сегодня есть много дизайнерских проектов и разработок. Так, французский дизайнер Филипп Старк создал ветрогенератор Revolution Air. Проект дизайнерского ветряка носит название «Демократичная экология».

Ветрогенератор Energy Ball

Международная группа дизайнеров и инженеров Home-energy представила свой продукт — ветрогенератор Energy Ball. Главной особенностью новинки является компоновка на нем лопастей по типу сферы. Все они соединены с ротором обоими концами. Когда ветер проходит сквозь них, он дует параллельно ротору, что увеличивает КПД генератора. Energy Ball может работать даже при очень низкой скорости ветра и производит гораздо меньше шума, чем обычные ветряки.

Ветрогенератор Третьякова

Уникальную ветроустановку создали конструкторы из Самары. При использовании в городской среде она дешевле, экономичнее и мощнее европейских аналогов. Ветрогенератор Третьякова представляет собой воздухозаборник, который улавливает даже относительно слабые воздушные потоки. Новинка начинает вырабатывать полезную энергию уже при скорости 1,4 м/с. Кроме того, не нужен дорогостоящий монтаж: установку можно ставить на здание, мачту, мост и т. д. Она имеет высоту 1 м и длину 1,4 м. КПД постоянный — около 52 %. Мощность промышленного аппарата — 5 кВт. На расстоянии 2 м шум от ветростанции составляет менее 20 Дб (для сравнения: шум вентилятора — от 30 до 50 Дб).

Windtronics

Американская компания Wind Tronics из Мичигана разработала компактную ветровую установку для применения в частных домохозяйствах. Разработчиком технологии является Wind Tronics, а производственный гигант Honeywell наладил изготовление ветровых установок. Дизайн предусматривает нулевой ущерб окружающей среде.

В этой установке используется турбинная безредукторная крыльчатка Blade Tip Power System (BTPS), что позволяет ветрогенератору работать в гораздо более широком диапазоне скоростей ветра, а также снизить механическое сопротивление и вес турбины. Wind Tronics начинает вращаться при скорости ветра всего 0,45 м/с и работоспособна до скорости 20,1 м/с! Расчеты показывают, что такая турбина генерирует электроэнергию в среднем на 50 % чаще и дольше, чем традиционные ветрогенераторы. Кстати, автоматика с постоянно подключенным к ней анемометром следит за скоростью и направлением ветра. При достижении максимальной рабочей скорости турбина просто поворачивается к ветру обтекаемым боком. Автоматика системы немедленно реагирует на переохлажденный дождь, способный вызвать обледенение. Технология уже запатентована более чем в 120 странах.

Интерес к малым ветровым турбинам растет во всем мире. Многие из компаний, работающих над решением этой проблемы, вполне преуспели в создании собственных оригинальных решений.

Optiwind 300

Компания Optiwind выпускает оригинальные ветровые установки Optiwind 300 (300 кВт, стоимость — 75 тыс. евро) и Optiwind 150 (150 кВт, стоимость — 35 тыс. евро). Они предназначены для коллективной экономии энергии в поселках и фермерских хозяйствах (рис. 12). Основная идея — сбор энергии ветра наборными конструкциями из нескольких турбин на приличной высоте. Optiwind 300 комплектуется 61-метровой башней, платформа акселератора имеет 13 м в диаметре, а диаметр каждой турбины составляет 6,5 м.

GEDAYC

Необычный вид имеет конструкция турбины GEDAYC (рис. 13). Малый вес позволяет турбине эффективно вращать электрогенератор при скорости ветра 6 м/с. Новая конструкция лопастей использует принцип, подобный «системе» воздушного змея. Турбины GEDAYC уже установлены на трех ветрогенераторах мощностью 500 кВт, снабжающих энергией горные выработки. Установка турбин GEDAYC и их опытная эксплуатация показали, что благодаря новой конструкции турбины легче, удобнее в транспортировке и проще в обслуживании.

Honeywell

Компанией Earth Tronics разработан новый тип «домашних» ветряных турбин Honeywell. Система позволяет вырабатывать электроэнергию на кончиках лопастей, а не на оси (как известно, скорость вращения концов лопастей гораздо выше скорости вращения оси). Таким образом, турбина Honeywell не использует редуктор и генератор, как в обычных ветрогенераторах, что упрощает конструк-цию, уменьшает ее вес и порог скорости ветра, при котором ветрогенератор начинает производить электроэнергию.

В Китае создан опытный проект ветрогенератора с магнитной левитацией. Магнитная подвеска позволила снизить стартовую скорость ветра до 1,5 м/с и соответственно на 20 % повысить суммарную отдачу генератора в течение года, что должно снизить стоимость вырабатываемой электроэнергии.

Maglev Turbine

Компания Maglev Wind Turbine Technologies из Аризоны намерена производить ветровые турбины с вертикальной осью Maglev Turbine максимальной мощностью 1 ГВт. Экзотическая модель ветровой турбины выглядит как высотное здание, но по отношению к своей мощности она небольшая. Одна турбина Maglev может обеспечить энергией 750 тыс. домов и занимает площадь (вместе с зоной отчуждения) около 40 га. Придумал эту турбину изобретатель Эд Мазур, основатель компании MWTT. Maglev Turbine плавает на магнитной подушке. Главные компоненты новой установки находятся на уровне земли, их проще обслуживать. В теории новая турбина нормально работает как при крайне слабом ветре, так и при очень сильном (свыше 40 м/с). Компания намерена открыть научные и образовательные центры поблизости от своих турбин.

При изучении творческого наследия гениального русского инженера Владимира Шухова (1853-1939 гг.) специалисты ООО «Инбитек-ТИ» обратили внимание на его идеи использования стальных стержневых гиперболоидов в архитектуре и строительстве.

Ветровая турбина гиперболоидного типа

Потенциал подобных конструкций сегодня до конца не изучен и не исследован. Известно также, что Шухов называл свои работы с гиперболоидами «исследованиями». На основе его идей появилась разработка ветрогенераторов роторного типа абсолютно новой конструкции. Подобная конструкция позволит получать электроэнергию даже при очень малых скоростях ветрового потока. Для запуска из состояния покоя необходима скорость ветра 1,4 м/с. Это достигнуто за счет использования эффекта левитации ротора ветрогенратора. Ветрогенератор подобного типа способен начать работу даже в восходящих потоках воздуха, что имеет место, как правило, рядом с рекой, озером, болотом.

Mobile Wind Turbine

Еще один любопытный проект — ветрогенератор Mobile Wind Turbine — разработали дизайнеры студии Pope Design (рис. 17) [10]. Это мобильный ветрогенератор, расположенный на базе грузовой машины. Для управления Mobile Wind Turbine нужен лишь оператор-водитель. Этот ветрогенератор можно будет использовать в зонах стихийных бедствий, во время ликвидации последствий ЧП и при восстановлении инфраструктуры.

ЗАКЛЮЧЕНИЕ

Современное состояние ветроэнергетики, предлагаемые конструкции и технические решения ветрогенераторов и «уплотнителей ветра» позволяют создавать мини-ветроэлектростанции для частного использования практически повсеместно. Порог скорости «трогания» ветрогенератора значительно снижен благодаря техническим разработкам, массогабаритные показатели ВЭУ также уменьшаются. Это позволяет эксплуатировать ветроэнергетические установки в «домашних» условиях.

Светлана КОНСТАНТИНОВА, кандидат технических наук, доцент БНТУ

источник



Случайные статьи



ec.cfuv.ru

Ветроустановки, ветровая электростанция, ветроэнергетика | Альтернативная энергия | Очистные сооружения от компании «Стройинжиниринг СМ»

Альтернативная энергия ветра (ветроэнергетика) стала применяться в промышленности сравнительно недавно — не более полувека назад. НПГ «Сайнмет» является отечественным разработчиком и производителем ветроустановок, одним из мировых лидеров в области автономной энергетики — обладателем Гран-при и трех золотых медалей Всемирной Брюссельской выставки инноваций «Eureka-2005».

НПГ «Сайнмет» предлагает автономные ветроустановки: ветрогенератор мощностью 5 кВт и ветрогенератор мощностью 40 кВт, а также ветросолнечные, ветроопреснительные, ветроводоочистные и ветродизельные установки на их основе. Вид ветроустановки, оптимальный для каждой конкретной ситуации, зависит и от количества потребляемой энергии, и от профиля предприятия, где планируется её внедрение.

Ветродизельные энергетические установки могут быть объединены в локальные сети, а также быть сопряжены с солнечными батареями. Ветродизельные агрегаты, в зависимости от ветрового потенциала местности, позволяют экономить 50—70% топлива, потребляемого дизель-генераторами сравнимой мощности.

Основные конструктивные решения наших ветроустановок защищены патентами на изобретения. Использование альтернативной энергии ветра существенно сокращает расходы предприятий, так как требует единовременного вложения средств с минимальными затратами на техническое обслуживание установок.

Преимущества нашей ветровой электростанции:

• Каждый ветрогенератор нашего производства способен обеспечить увеличение объемов вырабатываемой электроэнергии на 20-30% по сравнению с лучшими мировыми аналогами (коэффициент использования ветра нашими ветрогенераторами — 51%).
• Ветроустановки просты в обслуживании.
• Полная автоматизация ветроэнергетических установок, большой срок их службы, которым обладает каждый ветрогенератор.
• Каждый ветряк нашего производства отличается высокой надежностью и безопасностью.
• Малый вес, легкость монтажа и демонтажа ветроустановки.
• Перевозка ветроустановок любыми видами транспорта.

С работой нашего оборудования для производства альтернативной энергии можно ознакомиться на ветрополигоне НПГ «Сайнмет» в г. Дубне Московской области.

Контактный телефон: +7 (495) 789-92-17.

Ветроэнергетика и ее перспективы

Энергия ветра — уникальный ресурс, так как человечеству необходимо лишь использовать её, не предпринимая никаких усилий по возобновлению её запасов. При существующем уровне научно-технического прогресса энергопотребление может быть покрыто лишь за счет использования органического топлива (уголь, нефть, газ) и атомной энергии, относящихся к невозобновляемым источникам. Однако, по результатам многочисленных исследований, органическое топливо к 2020 г. может удовлетворить запросы мировой энергетики только частично. Остальная часть энергопотребности может быть удовлетворена за счет альтернативных источников энергии: солнечной, ветровой, геотермальной, морских волн, приливов и океана, биомассы, древесины, древесного угля, торфа, тяглового скота, сланцев, битуминозных песчаников и гидроэнергии больших и малых водотоков, относящихся к нетрадиционным и возобновляемым источникам.

Одним из наиболее используемых нетрадиционных источников является ветровая энергия. Она обладает потенциалом, равным 1% от годовой солнечной энергии. Для приземного слоя толщиной в 500 метров она составляет примерно 82 триллиона киловатт-часов в год. Если даже использовать хотя бы 10% потенциала этого альтернативного источника (что вполне реально и экономически оправдано), то это примерно равно количеству электроэнергии, вырабатываемой на всем земном шаре.

Источники альтернативной энергии: ветровая электростанция

Ветровая электростанция представляет собой несколько ветроустановок, собранных в одном месте. Некоторые станции включают 100 и более ветрогенераторов. Данный тип электростанций при помощи ветряной турбины превращает механическую энергию ветра в электрическую. Ветроустановки устанавливаются на разных приспособлениях, превращающих энергию ветра в механическую работу; чаще всего для этого используются лопастевые машины с горизонтальным валом, установленным в направлении ветра. Значительно реже используются ветроустановки с вертикальным валом, поскольку они, хоть и не требуют установки по ветру, имеют более низкий КПД и требуют внешнего источника для запуска. Современные ветроустановки с горизонтальной осью и высоким коэффициентом скорости имеют КПД 46—48%, приближаясь по этому показателю к традиционным тепловым станциям.

На сегодняшний день применяется несколько вариантов механизмов, способных превращать ветер в электроэнергию. Основным их элементом является ветряное колесо. По принципу работы и схеме строения колеса они делятся на три типа: пропеллерные, карусельные, или роторные, и барабанные.

Карусельные и барабанные ветроустановки имеют вертикально установленный вал, который вращается под действием ветра на лопасти, размещенные с одной стороны оси, тогда как другие закрываются ширмой или поворачиваются ребром к ветру. Ветроустановка, оборудованная такими механизмами, довольно громоздка и менее эффективна по сравнению с пропеллерной. Поэтому современная ветроэнергетика использует в основном более совершенный и менее затратный пропеллерный тип ветродвигателей, который к тому же имеет более высокий коэффициент использования энергии ветра.

Может ли ветроэнергетика обеспечить потребности в электроэнергии?

Несмотря на явные преимущества, даже самая совершенная ветровая электростанция имеет ряд недостатков. Прежде всего они заключаются в том, что ветер почти всегда дует неравномерно, создавая то большую, то меньшую мощность, из-за чего производимый ток имеет непостоянную мощность, причём периодически его подача и вовсе может прекращаться. В итоге любая ветроустановка работает на полную мощность только определенное время. Для компенсации подачи тока ветроустановки снабжают аккумуляторами, но это не слишком эффективно и довольно дорого.

Таким образом, ветроустановки не могут сами по себе служить надежной основой энергетики. Ветроэнергетика может рассматриваться как способ получения альтернативной энергии. Поэтому они, как правило, или дополняют основные мощности, внося определенный вклад в производство электроэнергии, или же являются источником энергии в отдаленных или изолированных местах, где трудно или невозможно обеспечить подачу электроэнергии обычным способом.

Марка ВЭУ	Мощность установленная, кВт	Расчетная скорость ветра, м/с	Диаметр ветроколеса,м	Напряжение, В	Масса,кг
УВЭ-500М	0,5	10	2,2	24	60
Форвард-0,5	0,5	7,5	2,2	24	120
ВЭУ-0,2	0,2	9	1,6	12	30
ВЭУ-0,5	0,5	6	3,6	24	85
ВЭУ-1	1,0	8-9	3,6	48/110	110/140
ВЭУ-5	5,0	8-9	5,6	48/110	200
ВЭУ-1500	1,5	10	3,12	48	132
Бриз-5000	5,0	10	4,2/5,0	220/380	620
ЛМВ-1500	1,4	7	3	24/220	—
ЛМВ-2500	2,5	12	5	24/220	—
ЛМВ-3000	3,6	7	5	24/220	—
ЛМВ-10000	10,0	7	7	24/220	—
Сапсан-0.5	0,5	8	3	24/220	48
Сапсан-1	1,0	9	3,8	48/220	54
Сапсан-5	5,0	12	5	48/220	150
АВЭУ6-4М	4	9	6,6	400/230	1100
SW 2/5	5,0	9,1	4,5	220 или 120	415

www.scienmet.ru
