Домашнее видеонаблюдение и удалённый просмотр через Интернет / Habr

Недавно на Geektimes была опубликована статья про домашнее видеонаблюдение — «Домашнее видеонаблюдение». Автор её так и не смог настроить просмотр камер через web-интерфейс. Решил поделиться своим опытом в этом деле. Далее собственно статья с картинками о том, как это легко и быстро настроить у себя. Также вспомнил, что у меня были вопросы по ходу настройки, в связи с этим решил более подробно расписать весь процесс настройки. Внимание, много картинок.

Чтобы свою систему не ломать переустановкой, сделал всё на виртуалке, с самого начала.

Что нужно:

— Компьютер с Win7 или выше;
— Софт – упомянутый в предыдущей статье Securos Lite (скачивается на сайте производителя) и модуль WebView. И если первое легко скачивает на сайте производителя, то вот ссылку на второе я уже и не помню как искал;
— Камера. Здесь, конечно, каждый сам должен выбирать исходя из качества изображения/цены/целей и т.д. Общие рекомендации: если на камере есть наклейка Onvif, скорее всего она заведется в любом софте. Если в описании камеры на сайте, в документации, либо на форуме написано, как завести её в VLC, то видео с такой камеры с вероятностью 99% так же сможете получить, по крайней мере в Секуросе есть механизм получения видеоизображения с любой камеры, которые показываются в VLC. Разница в HDReady и FullHD прилично влияет на архив, но если пару десятков гигов есть свободных, то лучше брать FullHD.

Настраиваем камеру

Заходим на веб-интерфейс камеры, задаем сетевые настройки (если у вас дома роутер), логин/пароль, проверяем, что она показывает в этом самом интерфейсе.

Ставим софт

Ничего сложного тут нет. Сперва запускаем первый инсталлятор. Несколько раз прощёлкиваем «Далее» и всё, программа установлена. В установке и удалении программ так же появился Postgres. Запускаем второй инсталлятор (вроде можно и потом его доставить), опять пару раз «Далее», видно, как ставится Java и сервер TomCat. Установку Томката также прощелкиваем.

Первый запуск

Первое что меня смутило, это сообщение об ошибке:

Можно было бы и написать в сообщении, что же делать. Но мы то знаем, что надо запускать из-под администратора. Чтобы каждый раз не щелкать «запустить из-под Администратора», включаем эту опцию в настройках программы:

Замечу, что тех. поддержка заявила, что это уже поправлено в готовящейся к выпуску следующей версии 8.7. Там вручную ничего делать не надо будет, даже если включён UAC.

После запуска появляется Мастер первоначальной настройки:

В принципе, тоже его быстро прощёлкиваем. Самое главное там – это выбрать диск куда будет архив писаться, главное на SSD не указать его. Там же есть страница, где можно вручную добавить камеры, но в ней нет автопоиска, да и потом можно будет вызвать более удобный инструмент добавления камер. Так что пропустим его. Ещё одна особенность: можно сразу добавить удаленный клиент, например, свой рабочий комп. Про это я подробнее ниже напишу, сейчас это можно пропустить. В общем прощёлкиваем до конца, жмем Завершить, и появляется пустой (так как мы не добавляли камер) Монитор.

Здесь сразу сделаю отступление: как я понял, в Секуроса есть 2 встроенных средств работы с камерами. Они называются Монитор и МедиаКлиент. Как я понимаю, старый и новый. Старый функциональнее (кнопок там ненужных нам больше), второй красивее, удобнее, и с рабочего компьютера, почему-то в несколько раз меньше CPU есть (2% вместо 8%). В общем, рекомендую сразу заменить созданный по умолчанию Монитор на МедиаКлиент. Для этого вызовем дерево с объектами (правый клик по иконке в трее, показать панель, на ней нажимаем шестеренку).

В нем удаляем «Монитор», встаём на «Рабочий стол», нажимает создать, выбираем «Медиа Клиент».

Заводим камеру

На панели находим и нажимаем кнопку «Менеджер IP-устройств». Появляется окно этого менеджера. В нижней половине есть кнопка искать. Мой Beward он нашел сам. Единственное, я сразу вручную исправил модель с default на BDSeries. Если камера не нашлась, то можно вручную попытаться настроить, на скриншоте вот я выбрал ONVIF (половина камер сейчас его поддерживает, даже если на коробке с камерой нет такого слова, то в первую очередь рекомендую попробовать настроить как ONVIF). Нажимаем «Добавить», в верхней части водим логин/пароль, нажимаем «Применить», закрываем менеджер. Камера сразу показывается в медиаклиенте.

Включаем запись архива

Здесь сразу лучше проверить, что она пишет архив (поставить на запись в медиаклиенте, снять через несколько минут, зайти в архив). Если на кнопке «Запись» появился тревожный треугольник, то всё плохо, архив не пишется. По личному опыту знаю, что обычно такая проблема возникает, когда на диске мало места. Как в итоге оказалось, у меня проблема возникла по тому, что под архив я выделил диск всего на 20 гигов. А так как ставим мы всё-таки бесплатную версию коммерческого продукта, то видимо и настройки по умолчанию там для серьёзных систем. Поиск по инету, поиск настроек в реестре и даже небольшой разговор с тех. поддержкой дал найти нужные настройки. В 32-битной винде это ветка HKEY_LOCAL_MACHINE\SOFTWARE\ISS\Xpress\Niss400\Video (на 64-х битной системе: HKEY_LOCAL_MACHINE\SOFTWARE\Wow6432Node\ISS\Xpress\Niss400\Video). Я выставил параметры так: MinDelMB – 1700, FreeMB – 1350.

Далее для экономии места на диске (чтобы больше была история хранилась) лучше запись сразу отключить и подумать, как вообще будет удобнее ставить камеру на «охрану» (режим, когда архив пишется только при наличии движения на изображении). Я сперва настроил временную зону (под объектом SecurOS Lite) и две Макрокоманды, которые автоматически ставили камеру на охрану утром, и снимали с охраны вечером. Ниже пример настройки одной из макрокоманд.

Но в итоге, так как я ухожу/прихожу из дома в разное время, мне удобнее оказалось управлять записью вручную с работы, т.е. приехал на работу, поставил на «охрану», приехал домой – «снял с охраны».

Настройка Веб-Сервиса

Подошли к самому интересному. В дереве объектов создаём объект WebView Сервер, у него в настройках добавляем нашу камеру. Далее под ним создаём объект WebView Монитор. В его настройках выбираем нашу камеру (Просто нажать кнопку «Все»).

В принципе, это всё. Далее предполагается уже смотреть в браузере. Если Томкат ставили по умолчанию, то заходим на http://localhost:8080/webview. Здесь хочу сразу заявить о 2-х проблемах, которые мне пришлось обойти, чтобы видео появились. Пишу, чтобы если у кого они тоже будут, то он знал, что делать. У меня на порту 8080 оказался TFS сервер. При этом netstat показывал этот порт как незанятый. Томкат тупо не стартовал. Это выявил сразу, так как открывалась страница где было упомянуто TFS. Решил путём захода в настройки Томката и смены порта на незанятый 8070. Далее была весёлая ошибка 500. Тех поддержка подсказала, что надо проверить версию Явы. Должна быть < 1.8. (пообещали, что в последующих версиях уже запланирован апдейт Томката и Явы на последние версии, что такого больше никогда не возникало). В общем, в меню Пуск, находим ярлык Configure Tomcat, переходим на вкладку Java и меняем путь к яве (у меня был C:\Program Files\Java\jre1.8.0_25\bin\client\jvm.dll) на C:\Program Files\Java\jre7\bin\client\jvm.dll и перезапускаем службу Apache Tomcat 6. После этого опять открываем страницу в браузере. Должно получиться что-то типа:

Последние шаги

Для авторизации через веб-интерфейс нельзя использовать аккаунт супер-пользователя Секуроса (написано из-за небезопасности передачи пароля). Поэтому чтобы работать дальше надо вручную создать пользователя. Опять открываем дерево объектов, выделяем объект SecurOS Lite, нажимаем Создать, выбираем в меню Отдел. Под ним тут же создаём пользователя. Название лучше сразу написать что-то адекватное, я, например, задал webview. Далее переходим в дереве на Права пользователей -> Права опытных пользователей, и в окне настройки в блоке пользователи выбираем нашего пользователя, и задаём ему пароль.

Переходим обратно в браузер, вводим webview/password, жмем Continue. Появляется страница выбора мониторов. У нас он один, выбираем его. Если браузер InternetExplorer, то предложится ActiveX поставиться. Лучше поставить, после его установки, резко снижается нагрузка на сеть (как я понимаю, гонится по сетке поток H.264). В общем сейчас можно зайти на этот web-интерфейс с любого браузера, (в том числе с мобильного) и смотреть видео, смотреть архив, который по детектору движения пишется. Чтобы ставить камеры на охрану/снимать с охраны я использовал выше упомянутые макросы. Единственный недостаток – если использовать мобильный трафик, то большой расход получится, в первом отпуске, помню, смотрел камеру только в отеле через WiFi. Кстати, этот сервер тоже умеет отдать сжатое видео (которое мало трафика потребляет, как через ActiveX в IE) по rtsp. Если кто по-продвинутей и знает, как в VLC добавлять rtsp ссылки, то всё будет работать, в том числе на смартфонах. Но это, конечно вариант только для просмотра живого видео, без архива, и без управления камерой.

Что-же получилось в итоге

Написано много, но в первый раз я запустил всё быстрее, когда ставил на реальную систему (у меня не возникло проблем с записью из-за виртуалки, да и других не было), помню осталось только приятное воспоминание, как быстро всё заработало.

И теперь опишу как это у меня сейчас работает. Мне для работы со всем этим гораздо удобнее оказался использовать клиент для виндоуз. Сделал я следующее:

— дома настроил доступ на работу через OpenVPN (на самом деле он у меня уже был). Для тех, у кого в компании нет такого, можно использовать VPN через TeamViewer. Также уверен, что можно легко и через интернет настроить, но там уже небольшие хаки нужны (либо статический ip, либо no-ip использовать ). Если будут проблемы обращайтесь в личку, постараюсь помочь;

— дома в Секуросе создал ещё один компьютер типа «Рабочее место оператора». Под ним создал Медиа Клиент. Пробовал и старый Монитор, но разница очень большая между ними. Медиа Клиент на порядок меньше грузит процессор, приятнее и удобнее;
— на работе поставил Секурос, в режиме «рабочее место оператора». Из того-же дистрибутива, только сейчас уже не прощёлкиваем быстро страницы, а находим страницу, где он спрашивает тип установки, в комбо-боксе выбираем, что это Рабочее место оператора;
— далее запускаем Секурос, вводим IP или имя (если это имя резолвится), нажимаем подсоединиться. Логин можно всё тот-же: webview. Возникает окно Медиа Клиента. Единственное, что плохо, настроить его можно только с домашнего компьютера. Т.е. я его сначала на весь экран сделал, было неудобно. Пришлось подключаться на домашний комп по TeamViewer’у и настраивать, где и как должен Медиа Клиент показываться.

Алгоритм работы у меня сейчас такой. Прихожу на работу, в Медиа Клиенте нажимаю кнопку «поставить на охрану», перед уходом с работы (или уже дома) нажимаю снять с охраны. Быстренько на 4x/8x/16x просматриваю, не было ли чего подозрительного.

В дополнение настроил себе «место оператора» так же на ноутбуке (в отпуске проверял всё ли дома хорошо, и как там цветочки поливаются). Это удобнее, чем пытаться на смарте глядеть камеру. Тут и позумить можно, и покрутить её. Опять-таки для отпуска в итоге настроил посылку нотификаций на email о обнаружении движения в камере (хотел ещё старый телефон для смс прикрутить, но потом понял, что для меня сейчас без разницы СМС пришло или письмо на Gmail, все равно Push-сообщение появляется). Документация есть, F1 есть, разобраться во всём можно. Я даже для интереса разобрался как простенькие программы писать, но это мне не пригодилось. Сейчас хочу ещё камеру добавить, чтобы покрытие расширить, но кухня у меня очень маленькая, вот потихоньку присматриваюсь к чуду с объективом «рыбий глаз», работа с ними в софте уже есть.

Как итог

Настроить веб-интерфейс можно, это не сложно, если пол вечера не жалко, то всё получится. Если что-то не получится самому, то тех. поддержка помогает, что на самом деле удивительно для бесплатного продукта, видимо забота о бренде. Из приятного уже сейчас множество дополнительных плюшек (в том числе и нотификации, слежение за работоспособностью, работа со звуком (надо к камере подключить микрофон, и тогда при выборе камеры в Медиа Клиенте с неё ещё и звук идёт) и множество того, что я не использую, ибо даже не представляю зачем они мне нужны (это как с Фотошопом – использую только 5-10 процентов его функционала). Радует, что тех. поддержка обещает появления множества новых плюшек, которые могут лично мне понадобиться: всё-таки нативный клиент под Андроид (так как иногда всё-таки хочется поглядеть на телефоне, сейчас через мобильный браузер не самый удобный вариант), переработанный веб-интерфейс, управление потоком, который в сеть отдавать (как я понял, с камеры будут браться 2 картинки, одна будет писаться в архив, а второй с меньшим разрешением транслироваться через веб-сервер (это как я понял уже и сейчас можно сделать и с Монитором и с Медиа Клиентом).

Updated: Разобрался в новой версией софта с таким понятием как «мульти-поточность».

Мульти-поточность

Мульти-поточность — это возможность забирать одновременно 2 и более картинки с камеры, разного разрешения и/или уровня сжатия, и потом возможность управлять что с этими потоками делать. Т.е. для записи в архив можно сохранять картинку в хорошем качестве (например, FullHD), а через сеть можно посылать видео, скажем среднего разрешения.

Пришлось камеру понастраивать и софт немного. Зато теперь ещё быстрее стало видео, на 3g — без тормозов и лагов. Если кому интересно, и не получилось настроить самому, пишите в личку, постараюсь всё подробно объяснить в скриншотах, какие настройки надо делать на самой камере через веб-интрерфейс, и какие в софте.

habr.com

Видеонаблюдение через интернет своими руками: как сделать?

Привет! Решила я разобраться в секретах видеонаблюдения, даже созрела на статью для моего любимого портала. Тема ныне актуальная – кому-то нужно поставить камеры в подъезде, кто-то хочет контролировать все, что происходит на даче в его отсутствие. Популярны системы слежения среди молодых родителей, которые оставляют детей с няней и хотят удостовериться в ее порядочности.

Давайте вместе узнаем, как организовать видеонаблюдение самостоятельно. Я расскажу о нескольких видах удаленного наблюдения, которые актуальны сегодня и просты в установке. Начинаем.

Цифровая система наблюдения

Речь пойдет об IP видеонаблюдении, наверно, самом популярном. Такие системы для передачи данных используют сетевые протоколы, а основой выступают IP камеры – сетевые устройства, имеющие IP адрес, передающие видеоданные в цифровом формате по сети Ethernet и TokenRing.

Такой вариант подойдет, если нужно организовать видеонаблюдение в квартире или частном доме. Главное – отсутствие проводов.

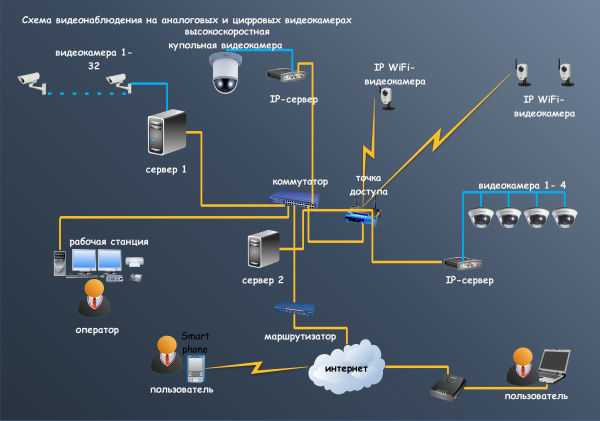

На следующей картинке – наглядная схема того, как работает система наблюдения:

Итак, как сделать IP видеонаблюдение в квартире своими руками:

1. Устанавливаем программное обеспечение для цифровых IP камер на свой ПК. Для всех сетевых устройств обычно в комплекте идет диск с нужным ПО.
2. Подключаем свой компьютер к маршрутизатору по Wi-Fi.
3. Подключаем к сети камеру и для настройки соединяем ее патч-кордом с роутером. С помощью утилиты, которая должна установиться вместе с ПО, настраиваем Wi-Fi соединение. Теперь кабель можно отсоединить. После перезагрузки камера сама установит соединение с роутером и начнет транслировать картинку на ПК.

О том, как подключить и настроить IP камеру, у нас есть очень подробная статья от Хомяка. Прочитать ее можно тут.

Для организации наблюдения существуют программы – есть такие, которые устанавливаются вместе с ПО камеры, есть и отдельно устанавливаемые (платные и бесплатные). Для организации видеонаблюдения дома подобные утилиты имеют упрощенный функционал, которого достаточно для обеспечения простого видеонаблюдения.

Программы для удаленного видеонаблюдения, работающие на платформах Windows, MacOS, iOS и Android:

• AtHome Video Streamer – с ее помощью можно организовать систему наблюдения с использованием обычных веб-камер дома или в небольшом офисе.
• EyeLine Video Surveillance для Windows – утилита для организации видеонаблюдения через компьютер своими руками. Есть поддержка сетевых и веб-камер, трансляция через интернет и архивация видеопотока.
• iSpy – многофункциональное программное обеспечение для организации систем наблюдения, применяется частными лицами и предприятиями. Даже в бесплатной версии есть следующие возможности: подключение неограниченного количества камер и микрофонов, обнаружение движения, запись, доступ к данным с паролем, оповещения на электронную почту.

Подобные программы позволяют реализовать удаленное наблюдение, при наличии доступа к интернету. Это происходит через специальные облачные сервисы. Возможность подключения камер к таким серверам нужно уточнять у производителя.

Такой вариант не подойдет для наблюдения на дачном участке. Если конечно есть возможность установить там Wi-Fi роутер, то тогда проблем не будет.

Схема работы по радиоканалу

Видео с рассказом об установке системы наблюдения на даче с возможностью просмотра через интернет смотрите тут:

Это еще один вид беспроводной системы для удаленного видеонаблюдения через интернет, который можно сделать своими руками. Для организации потребуется регистратор, который записывает потоки данных на накопитель или жесткий диск, и камера. Для просмотра картинки по радиоканалу подключается телевизор или монитор.

Такое видеонаблюдение через интернет подойдет для дома и на даче. Как его сделать:

1. Устанавливаем камеры в необходимые места и подключаем их к питанию.
2. Подключаем цифровой видеорегистратор к электричеству и соединяем с телевизором или монитором. Подключаем его к роутеру (кабелем или «по воздуху»). Когда регистратор включится, на экране должно появиться изображение со всех установленных камер.
3. Некоторые регистраторы дают возможность присоединить датчик сигнализации, который будет срабатывать на определенное время, например, в случае пожара или проникновения. Это все также несложно сделать своими руками – нужно подключить датчик с GSM модулем и симкой, а вы сможете получать уведомления о срабатывании системы на свой смартфон.

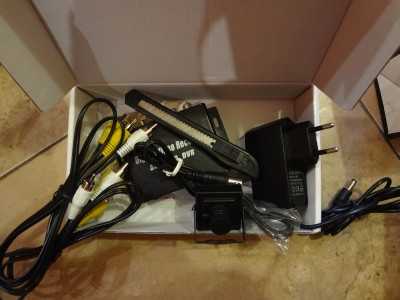

Комплект для передачи сигнала по радиоканалу состоит из приемника и передатчика. Радиус действия у обычных радиопередатчиков – 50 – 200 м. Этот показатель можно увеличить за счет установки выносных антенн.

Планирование

Чтобы сделать удаленное видеонаблюдение через интернет своими руками, нужно заранее учитывать некоторые моменты:

1. Видеорегистратор. Это ядро системы – получает и показывает картинку с камер, записывает на карту памяти или жесткий диск, подключается к интернету, поддерживает связь с пользователем через электронную почту, смс и другие средства, реагирует на команды с мобильного устройства, на которое установлена специальная утилита. При выборе видеорегистратора учитывайте, какое разрешение видео он поддерживает, количество портов.

2. Камеры. При выборе нужно учесть следующие факторы – какая площадь нуждается в наблюдении, на какой высоте их нужно установить, куда они будут крепиться и т. д. Есть миниатюрные камеры для скрытого видеонаблюдения, поворотные, уличные, цифровые, аналоговые, антивандальные. Также учитывайте, в каких погодных условиях будет работать камера. Другие важные параметры – тип матрицы, ее размер, разрешение, светочувствительность, микрофон, инфракрасная поддержка.
3. Доступ к видеорегистратору лучше всего организовать через интернет, который предоставляется провайдером, имеется в виду, чтобы он был не мобильный (хотя для современных устройств подойдут и такие, главное, чтобы была 4G сеть). Для этого нам понадобится роутер.
4. Хранилище – карта памяти или жесткий диск, подключаются к видеорегистратору. Можно организовать облачное хранилище, куда будут сохраняться видеопотоки. Картинку можно посмотреть в любое время на сайте поддержки.

Подробно про облачные хранилища для камер видеонаблюдения я писала тут.

5. Кабели – радиочастотные, электрические, витая пара. Прежде чем делать проводку, нарисуйте схему, где будут стоять камеры.
6. Блоки питания. Для питания и подачи сигнала к нескольким камерам используется PoE коммутатор.
7. Программное обеспечение.

Еще одно видео по теме самостоятельной сборки и монтажа видеонаблюдения тут:

К сожалению, я не сильна в теме, потому советовать что-то из камер, регистраторов не буду. Если будет нужна помощь в выборе компонентов для видеонаблюдения, установке камеры и ее настройке, напишите, пожалуйста, в комментарии. Кто-то из ребят обязательно ответит. А я прощаюсь, всем пока!

wifigid.ru

Видеонаблюдение для частного дома своими руками

Табличка на заборе «Осторожно. Злая собака» и предупреждающий значок на входе загородного дома «Объект находится под охраной» не способны заменить многофункциональную систему видеонаблюдения. Современные технологии позволяют собственникам обеспечить охрану коттеджей с помощью камер и просматривать с них записи в режиме онлайн. Установленные на территории и внутри загородного дома, они позволяют не только осуществлять постоянный контроль за недвижимым имуществом, но и разоблачить личности злоумышленников, проникших на частную территорию в отсутствие хозяев.

Домофон с камерой, изображение с которой передается на монитор, не позволяет собственникам отслеживать перемещение людей круглосуточно. Поэтому большинство хозяев загородных особняков делают выбор в пользу систем видеонаблюдения.

Основные элементы и узлы. Рекомендации по приобретению и размещению

Составляющие системы в виде основных источников для передачи изображения монтируются по желанию собственника коттеджа у ворот или входа в дом, по периметру участка и в самом здании. На каждой стороне дома для наблюдения за земельным наделом рекомендуют установить по 2 стеновые камеры. Различают 2 типа их расположения — открытое и закрытое. Снаружи используют камеры с пыле- и влагонепроницаемым корпусом, вовнутрь дома выбирают модели попроще.

Для установки системы необходимо приобрести следующие материалы.

1. Монитор для просмотра изображений с камер или компьютер с платой видеозахвата для локального видеонаблюдения.
2. Коаксиальный кабель и провода ПВС трехжильные, комбинированный кабель КВК-П, монтажные провода ПуГВ четырех цветов (черного, синего, зеленого и красного).
3. Аналоговые AHD или IP стеновые камеры с высоким разрешением.
4. Жесткий диск с большим объемом памяти — 1 Тбайт более.
5. Видеорегистратор с количеством входов по числу камер.
6. Блок питания.
7. По 2 разъема типа BNC-F (по 2 на каждую камеру).
8. Распределительные коробки для монтажа на улице.
9. Разрядник, розетки, клеммы.
10. Источник бесперебойного питания для камер.

Количество расходных материалов и комплектующих зависит от числа контролируемых объектов. Видеокамера обязательно ставится в «зоне фейсконтроля» — месте, где с наибольшей вероятностью появится потенциальный злоумышленник. У входя в загородный дом камеру, как правило, прячут под козырек. Для непрерывной съемки выбирают блок питания, который способен переходить на использование резервных источников — аккумулятора. Резервным питанием обеспечивают и видеорегистратор. Снаружи дома, на улице, блок защищается от воздействий окружающей среды герметичным кожухом.

Схема установки и основные характеристики камер видеонаблюдения

Перед началом работ и покупкой комплектующих системы собственник обозначает на схеме места, которые считает необходимым контролировать, стараясь предусмотреть отсутствие «слепых зон». Для земельного участка выбирают камеры с широким углом обзора. При разметке их расположения на схеме необходимо учитывать, что для устройств с напряжением 12 В расстояние до видеорегистратора не должно превышать 50 метров, для 220 В — от 50 и более. Для неосвещенных мест (гаражей, подвалов) или для съемки в ночное время суток приобретают камеры, оснащенные инфракрасной подсветкой. Для экономии энергозатрат и пространства на записывающем диске приобретают видеоустройства с датчиком движения.

В целях экономии расходов на покупку кабеля можно приобрести беспроводные IP-камеры. Их использование не требует также наличия платы видеозахвата. Специалисты предупреждают, что устройства, работающие с помощью WI-FI, очень уязвимы — система легко взламывается, а сама аппаратура неустойчива к помехам и часто зависает. При значительном удалении по плану друг от друга IP-камер (более 200 м) будет необходимо приобрести удлинитель сигнала.

Этапы установки системы

После покупки всех комплектующих собственник загородного дома первым делом отмечает места, где будут установлены AHD камеры, проводя от них кабель к месту расположения видеорегистратора.

Для защиты от неблагоприятных воздействий и сокрытия от посторонних глаз кабель прячут в траншеи и специальные короба. Внутри дома это сделать легче, чем снаружи — провода прокладывают за подвесным потолком, обшивкой из гипсокартона или скрывают внутри плинтуса. Кабель подключают к системе видеонаблюдения и силовому щиту. В щите, шкафу для оборудования, устанавливают разрядник, силовые розетки и автоматический выключатель.Там же монтируют видеорегистратор с жестким диком, блок питания и аккумулятор. После установки оборудования зачищают и подключают кабель ВВГг-LS. Далее защищают провода и присоединяют к системе разрядник и розетки. Блок питания подключают с помощью провода и вилки. Ее раскручивают, попускают повод через отверстие в корпусе, зачищают жилы и присоединяют, после чего фиксируют провод и собирают вилку.

Видеорегистратор подключают к роутеру либо просто вставляют в него сетевой кабель. После прокладки кабеля и завершения монтажа комплектующих системы в щите к ней присоединяют камеры, установленные по периметру внутри и снаружи дома. После этого настраивают параметры сети и доступ в интернет.

Наличие 3G/4G модема с WI-FI роутером упрощает организацию видеонаблюдения. На компьютер устанавливается программа с диска, который идет в комплекте с камерами. После этого роутер подключается к компьютеру, как и видеоустройства, которые вначале присоединяются с помощью сетевого кабеля, а потом, после настройки программы, отключаются от него. После перезагрузки камеры сами находят роутер и начинают передавать изображение.

Получение изображения

После выполнения электромонтажных работ проводится настройка камер. Для получения желаемого угла обзора необходимо наличие 2 человек: один остается у монитора компьютера, а второй по его команде производит фокусировку видеоустройств с варифокальным объективом — регулирует их наклон для наиболее полного покрытия сектора обзора. После этого регулируется уровень резкости. Если камеры имеют функцию поворота, то настройка производится с помощью PTZ непосредственно с пульта управления. Изображение с них может предаваться на специально установленный монитор, компьютер или любой другой гаджет.

Для подключения цифровых камер, которые имеют встроенные детекторы движения, к смартфону используют облачный сервис. Аналоговые видеоустройства напрямую к телефону подключить не удастся. Для получения данных потребуется видеорегистратор, который контактирует с сетью облачного провайдера, а владелец смартфона подключается через интернет-браузер к статичному IP-адресу для просмотра видео.

Осуществить самостоятельную установку системы видеонаблюдения в загородном доме вполне по силам каждому собственнику. Это позволить сэкономить финансы, организовав при этом высококачественную защиту и охрану недвижимого имущества с помощью современных средств связи.

Получайте новые статьи на почту каждый день!

Мой мир

Facebook

Вконтакте

Twitter

Одноклассники

zapodlico.ru

оборудование, как сделать своими руками

Автор: Александр Старченко

Наверное, нет такого человека, который не желает, чтобы его имущество было в целости и сохранности. Если раньше у частного домовладельца на вооружении были только надежные замки и злые собаки, то сейчас, благодаря развитию современных технологий на помощь приходят все новые и новые методы дополнительной охраны. Среди таких методов можно выделить видеонаблюдение для частного дома, которое в случае чего позволит легко выявить злоумышленников или мелких хулиганов, и быстро найти их «по горячим следам». Давайте узнаем, как же все-таки реализовать систему наблюдения простому человеку для охраны своего дома и прилегающей территории.

Оборудование для системы видеонаблюдения

Как правило, система видеонаблюдения для частного дома состоит из нескольких функциональных элементов: камеры, видеорегистратор, жесткий диск, необходимые кабели для соединения камер и видеорегистратора в одну систему. Так же необходимым атрибутом системы является монитор для просмотра изображения с камер, либо компьютер с подключенной платой видеозахвата. Для комфортного просмотра изображения с нескольких камер желательно использовать монитор с хорошей диагональю экрана.

Необходимое оборудование для создания системы видеонаблюдения

Часто владельцы загородных домов не ограничиваются только одним видеонаблюдением, а оборудуют свой дом и участок полноценной охранной системой, включающей в себя внутреннее и наружное видеонаблюдение, датчики движения/шума, световая или звуковая сигнализация.

Камеры. Для обеспечения наблюдения за большой территорией потребуется и большое количество наружных камер, которые защищены специальным пыле-, влагонепроницаемым корпусом. Для внутренних камер защитного корпуса не требуется. Обычно для слежения за всем периметром участка хватает 8-16 видеокамер.

Камеры видеонаблюдения для частного дома лучше выбирать межу IP и аналоговыми AHD, с  высоким разрешением, так как картинку они дают более четкую и детальную по сравнению со старыми аналоговыми. Дешевые устаревшие аналоговые системы будут выдавать размытую, туманную картинку, когда как IP и AHD камеры способны выдавать четкое изображение как днем, так и ночью при наличии ИК подсветки.

На камерах подробно мы останавливаться не будем, так как у нас на сайте есть отдельная статья о том, на что обратить внимание при выборе камер для видеонаблюдения.

Коаксиальный кабель с проводом питания

Кабель. При выборе кабеля для подключения аналоговых камер обычно отдают предпочтение коаксиальному кабелю, т. к. он способен осуществлять передачу видеосигнала с наименьшими потерями. Но при этом возникает необходимость прокладки отдельных коммуникаций для питания. Впрочем, это решается при помощи комбинированного кабеля, который состоит из коаксиального, и дополнительного провода для осуществления питания. При подключении IP камер используется UTP кабель, аналогичный тому, по которому ваш компьютер подключен к сети интернет.

Блоки питания. Оборудование для систем видеонаблюдения обеспечивается питанием при помощи специальных блоков, которые идут в комплекте, один блок питания (12V) может обеспечивать электричеством до 4 камер. При установке большего количества камер возникает необходимость в использовании нескольких БП.

В случае наружной установки камер, необходимо позаботиться о дополнительной защите от атмосферных воздействий самого БП, поместив его в герметичный кожух (наружные камеры, как правило, уже имеют защитный корпус).

Видеорегистратор. Для подключения большого количества камер потребуется многоканальный видеорегистратор – при покупке обязательно уточняйте у продавца, какое количество камер можно подключить к приобретаемой модели.

Жесткий диск. Так же при выборе оборудования для видеонаблюдения обязательно необходимо приобрести жесткий диск для временного хранения информации с камер. Выбирайте диск с запасом, скажем 1 Тб памяти должно хватить с лихвой для записи от 2 недель до 1 месяца непрерывного видео с 2-4 камер. Перед тем, как установить диск в систему, проверьте его в обязательном порядке на битые и переназначенные сектора, подключив к компьютеру.

Существуют готовые комплекты видеонаблюдения для дома и дачи, которые избавляют вас от необходимости выбора всех частей системы по отдельности. О них вы можете узнать из этой статьи на нашем сайте.

Видеонаблюдение для частного дома своими руками

Видеонаблюдение для частного дома

Задаваясь вопросом устройства видеонаблюдения, каждый хозяин частного дома или коттеджа изначально рассматривает вопрос возможности его установки своими руками. Это вполне закономерно, т. к. не каждый в состоянии потратить дополнительную круглую сумму на услуги специалистов. Впрочем, задача эта вполне осуществима для человека, у которого есть достаточно времени и желания разобраться в некоторых вопросах.

1. Составление плана расположения камер видеонаблюдения

Для примера, будем вести речь о наружном наблюдении. Перед покупкой системы видеонаблюдения и началом работ необходимо составить детальный план расположения камер на участке, чтобы обозначить необходимые области контроля участка, и тем самым уже определиться с количеством камер. Эту процедуру необходимо провести очень внимательно, чтобы избежать в дальнейшем не просматриваемых («слепых») зон территории.

Для обеспечения общего обзора участка подойдут камеры с небольшим фокусным расстоянием и широким углом обзора, а для слежения за определенным объектом вам потребуются устройства с длиннофокусным объективом. Если вы не знаете, какой угол обзора вам нужен, и вы планируете выставить фокусное расстояние вручную непосредственно после установки камеры, а также при необходимости регулировать его, вам нужны аппараты с вариофокальным объективом (например, с фокусными расстояниями от 2,8 до 12 мм).

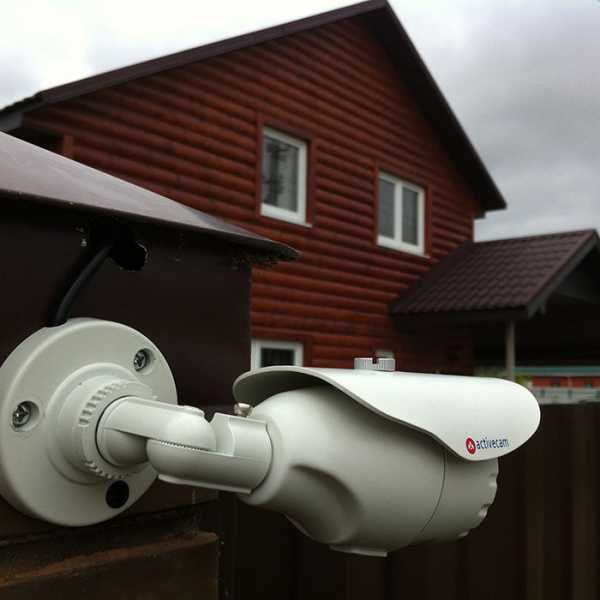

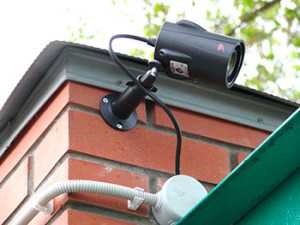

Примерное расположение камеры

Также следите за тем, чтобы поле зрения объектива камеры в дальнейшем не загораживали различные предметы и объекты (козырьки, деревья, хозяйственные постройки). Благодаря этим манипуляциям вы еще и определите необходимое количество кабеля для подключения системы. Как уже говорилось выше, для целей аналогового наблюдения лучше приобретать комбинированный кабель (коаксиальный + кабель питания).

Если видеонаблюдение для частного дома своими руками осуществляется при помощи IP камер, то питание можно подать по тому же UTP проводу, по которому проходит сигнал: для этого вам потребуется разветвитель питания, сплиттер и инжектор.

Как вариант, можно приобрести беспроводные камеры, тем самым сэкономить на покупке кабеля и избавить себя от необходимости его прокладки. Однако, этот способ имеет свои недостатки: при наличии помех между камерами и устройством приема сигнала, или их значительном удалении друг от друга (более 200 м), потребуется дополнительное оборудование в виде удлинителя сигнала, а в некоторых случаях реализация беспроводного видеонаблюдения для дома будет и вовсе неосуществимой задачей, особенно, если речь идет о наружном.

2. Выбор и покупка оборудования

Определившись с количеством камер, метражом кабеля и прочим оборудованием, идем в магазин или заказываем систему видеонаблюдения в интернете. После приобретения всех необходимых составляющих, можно приступать к монтажу видеонаблюдения своими руками.

3.Монтаж системы видеонаблюдения своими руками

Вариант скрытия кабеля в заборе

После того, как все необходимое оборудование будет у вас на руках, можно начинать установку системы видеонаблюдения. Для начала необходимо провести кабель от камер до места постоянного нахождения видеорегистратора. Как уже говорилось выше, выбираем коаксиальный комбинированный провод или витую пару, объединенную в одной оболочке с жилами питания, а в случае с IP камерами настраиваем питание через LAN (PoE) провод (при этом камера должна поддерживать технологию PoE), либо раздельно.

Установка видеонаблюдения в частном доме подразумевает тщательное скрытие кабеля от посторонних глаз и обеспечение его защиты от неблагоприятных воздействий, путем помещения в специальный защитный короб. Для скрытия рекомендуем прокладывать кабель в траншее, затянув его перед этим в трубу для защиты. Если камеры располагаются на наружных стенах дома, делайте ввод кабеля непосредственно в месте их расположения.

При монтаже внутреннего видеонаблюдения можно прятать провода за подвесными потолками, гипсокартонной обшивкой, или под плинтусами.

После прокладки коммуникаций распределите и смонтируйте камеры по периметру участка в соответствии с составленным планом, и подсоедините к ним кабеля. Примерная схема подключения камер показана на рисунке ниже.

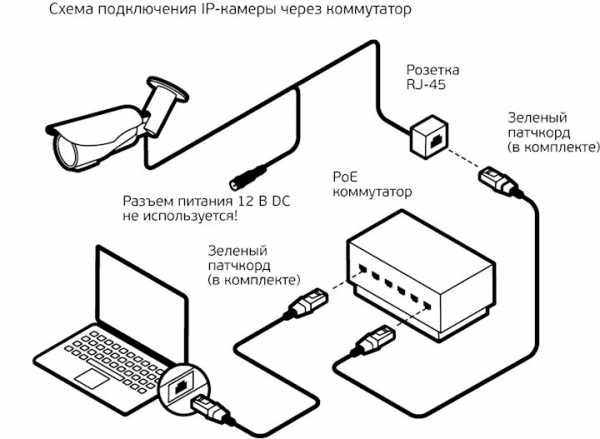

На следующей схеме вы можете увидеть подключение IP камеры по по единому проводу питания передачи сигнала PoE (Power of Ethernet)

Перед подключением обязательно прочитайте инструкцию, идущую в комплекте с камерами, т. к. каждый случай индивидуален, и имеет свои особенности, или попросите продавца перед покупкой продемонстрировать работоспособность системы, запоминая при этом последовательность подключения.

Видеорегистратор необходимо спрятать в надежном месте внутри дома, чтобы недоброжелатели не смогли его найти.

Итак, камеры установили, подключили все необходимые коммуникации, подали питание, теперь необходимо настроить систему. Для того чтобы настроить желаемый угол обзора и необходимую область видеонаблюдения потребуется как минимум два человека – один располагается возле монитора, другой идет настраивать камеры: по команде первого он производит фокусировку объектива, выставляет фокусное расстояние при наличии вариофокального объектива, и поворачивает камеры в необходимом направлении.

Разобравшись с настройкой, и получив желаемый результат, мы можем с гордостью считать выполненным видеонаблюдение для частного дома своими руками. Кроме того, что мы получили новый опыт, так еще и сэкономили немалое количество денег, которые можно направить в дальнейшем на развитие охранных функций, к примеру, оборудовать полноценную домашнюю систему видеонаблюдения, включающую в себя различные датчики движения, света, шума, дыма и т. д.

Система видеонаблюдения для частного дома

Охранная система в частном доме

Для обеспечения еще большей безопасности, а так же экономии собственного времени и сил, многие домовладельцы создают объемную охранную систему в своем доме, включающую в себя помимо видеонаблюдения еще и тревожную сигнализацию, оповещающую хозяина удаленно при возникновении движения в кадре, оборудуют дом датчиками задымления, шума, открытия двери, и пр. Но мы пока говорим о видеонаблюдении, и сейчас разберемся, как функционирует система видеонаблюдения для частного дома при возникновении движения в поле зрения объектива.

Для реализации качественной записи по движению необходимо выбирать камеры с высокой скоростью записи – 25-30 к/с, иначе камера может не успеть среагировать, к примеру, на бегущего человека. Но справедливо и обратное – камера может реагировать на все подряд: пролетающих птиц, пробегающих кошек, колышущиеся деревья, и т. д.

Чтобы избежать таких моментов, необходима настройка чувствительных областей, при возникновении движения в которых камера будет записывать информацию на жесткий диск. Это можно сделать в программе, идущей в комплекте с устройствами видеонаблюдения – просто закрашиваем области в кадре, которые нам не нужны, и после этого камера будет реагировать только на движение в не закрашенных областях.

Еще одним интересным моментом является то, что большинство видеорегистраторов оборудуются входами для подключения датчиков движения, и других устройств оповещения, о которых мы уже говорили выше. При помощи подключения данных средств можно обеспечить дополнительную защиту своего жилья и имущества, настроив, например, отправку тревожных сигналов при срабатывании датчиков в пункт вневедомственной охраны, либо на свой мобильный телефон.

При реализации охранной системы видеонаблюдения, есть возможность подключения к ней сигнализации или мощного прожектора, которые могут создать эффект присутствия хозяев, напугать и ввести неподготовленного злоумышленника в ступор.

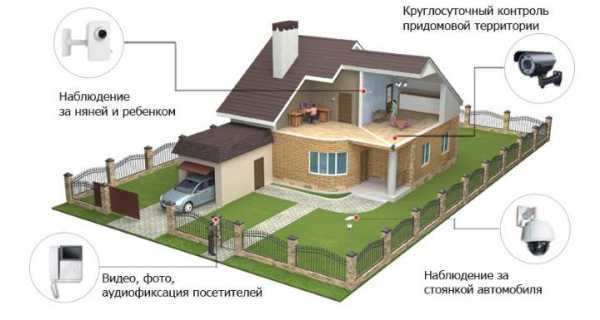

Полноценная домашняя система видеонаблюдения с дополнительными средствами охраны является вполне доступным вариантом обеспечения безопасности вашего жилья, и самое главное, все это можно реализовать своими руками при наличии сильного желания и достаточного количества времени. А если же нет ни того, ни другого, тогда вам придется обратиться за помощью к специалистам, пусть в этом случае вам придется расстаться с кровными, но зато монтаж и настройка системы домашнего видеонаблюдения будет произведена профессионалами с учетом богатого опыта за плечами, что обережет вас от возможных ошибок самостоятельной установки, и, к тому же, вам не придется прикладывать для этого никаких усилий.

Итак, мы рассказали вам о том, как реализуется видеонаблюдение для частного дома своими руками, а выбор между самостоятельной установкой или обращением за помощью к специалистам, делать, конечно же, вам! Надеемся, что статья будет полезной для вас, успехов!

С этим читают:

Понравилась статья? Поделись с друзьями в соц сетях!

nabludaykin.ru

Лучшая система видеонаблюдения для частного дома: Виды и Особенности +Видео

Эта статья для тех, кто заинтересован в выборе и установке системы видеонаблюдения для частного дома. Узнаете, какие виды существуют, а именно: аналоговые, цифровые, комбинированные.

Чем хороши готовые комплекты данных систем, и для каких целей они больше всего подходят.

Расскажем в чем отличия камер видеонаблюдения беспроводных и требующих подключения при помощи кабеля.

А также на что нужно обращать внимание, перед покупкой камер исходя из собственных целей.

Как сохранить имущество?

Наверняка владельцы частных домов задумываются о сохранности их имущества, и предпринимают для этого доступные методы. Конечно, табличка на заборе с надпись «во дворе злой пес» это хорошо, но вряд ли остановит злоумышленника, а потом ищи свищи, кто же позарился на чужое добро.

Предлагаем идти в ногу со временем и воспользоваться современными технологиями, а именно установить систему видеонаблюдения частного дома.

Благо сейчас можно выбрать и бюджетные варианты и супер технологичные, но дорогие. Это, по крайней мере, даст вам возможность распознать грабителя, и предоставить записи с камер в полицию для дальнейшего разбирательства.

Система видеонаблюдения в частном доме

Такая система имеет в своем составе такие элементы как: камера, жесткий диск, видеорегистратор, кабель, монитор или ПК, который подсоединяют к плате видеозахвата.

Разновидности систем видеонаблюдения

• Аналоговая.
• IP или цифровая.
• Смешанная или комбинированная.

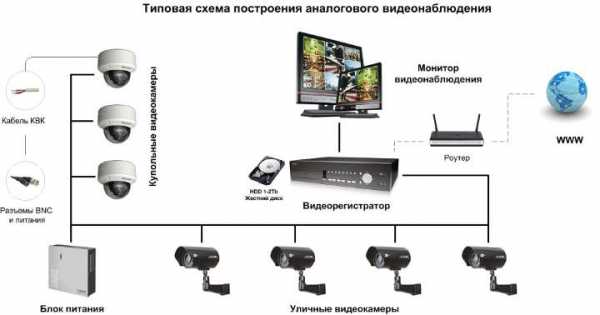

Аналоговая система видеонаблюдения в частном доме

Такие системы уже утратили свои позиции в современном мире, но все же, есть те, кто ими пользуется. Главная их особенность в необходимости подключения видеорегистратора и камеры, при помощи кабеля. Это делает монтаж сложным и затратным.

К минусам можно отнести и то, что такая система настроена лишь на одну функцию – передачу видеоизображения, зачастую с низким расширением, что делает практически невозможным распознание номеров авто либо лиц злоумышленников. Увеличение количества камер влечет за собой и большее количество кабеля, который нужно прокладывать и подсоединять.

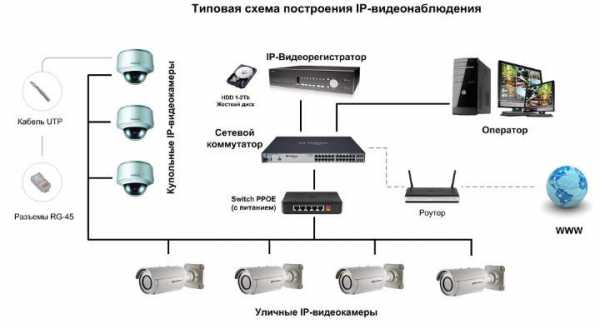

Цифровая система видеонаблюдение частного дома или IP

Данная система организованна на IP-протоколе, при которой применяются видео камеры с цифровым изображением. Каждая камера способна работать автономно, передавать видео и звук через интернет или по местной сети, а также принимать команды управления (изменение ракурса обзора и пр.).  К достоинствам такой системы стоит отнести наличие у каждой видеокамеры собственного IP-адреса, и возможности подключаться к нему.

Видео с камер может воспроизводиться либо на специальных мониторах, либо через ПК с установленными программами для этой цели. Эта функция позволяет наблюдать за домом с любой точки, а также задавать команды, где бы вы не находились, и это существенный плюс. Делать это можно через смартфон или планшет.

Гибридные и комбинированные

Кроме вышеописанных устройств наблюдения есть также другие: гибридные и комбинированные.

Гибридные создаются на основе гибридных видеорегистраторов, которые получают сигнал от цифровых и аналоговых видеокамер. Оснащены интерфейсом подключения к сети ПК. Ведут регистрацию картинки на месте или через интернет. Допускается также расширение их функций.

Комбинированные – это своего рода усовершенствованные комплекты аналоговых систем. В их основе комбинация цифровых и аналоговых камер наблюдения.

Особенности IP-видеонаблюдение для частного дома

Примечание. IP-видеонаблюдение для частного дома предает картинку в Full HD качестве.

Цифровые камеры имеют датчики, реагирующие на движение и ведут регистрацию только когда есть движение в диапазоне обзора камеры. Такая функция дает возможность сэкономить память на жестком диске. Ведь записываться будет не все подряд, а лишь необходимое.

Достоинства цифровой системы:

• Система легко дополняется камерами в нужном количестве.
• Возможность выбирать комплектацию разных фирм, а не только одной.
• Огромный выбор цифровых камер от дешевых до дорогих.
• Передает звук.
• Возможность использования систем видеонаблюдения для небольших частных домов, так и для огромных территорий.
• Установку систем можно производить в любое время (во время строительства и после).
• Оптимальная работа без частых перебоев, без необходимости присутствия в доме и ее постоянной наладки.

Недостатки:

• Задержка видеосигнала, которая зависит от камеры (вида и производителя).
• Цифровые камеры могут быть подключены к системе злоумышленников, если будет известен IP-адрес.

Типичная цифровая система видеонаблюдения для частного дома имеет простую структуру: камеры сетевые, ПК или хранилище видеоархива, Wi-Fi либо проводной Интернет, маршрутизатор при необходимости.

При выборе камер видеонаблюдения следует руководствоваться следующими критериями:

Качество видеоразрешения

От него зависит насколько будет качественной передаваемая картинка. Высокое разрешение гарантирует четкость изображения, возможность распознавания мелких деталей, букв, цифр, черт лица. Камеры современного вида обладают разрешением 1.3 МП – 3, 5 МП и даже больше. Для тех, кто не гонится за четкой картинкой, есть варианты HD 720, Full HD 1080.

Матрица и светочувствительность

Второй показатель определяет на сколько хорошо видит камера в темное время суток или когда освещение оставляет желать лучшего. Качественные камеры имеют хороший уровень данного показателя, измерение происходит в люксах. При покупке обращайте внимание на маркировку упаковки.

Примечание. Уровень светочувствительности никак не зависит от разрешения на камере. Она может давать супер качественную картинку, но не «видеть» ночью. Информацию о наличии данной функции дает матрица.

Рекомендуется остановить свой выбор на матрицах CMOS ACS, CCD и не смотреть в сторону CMOS с низкой светочувствительностью.

Как же разобраться в люксах? Объясняем: при полной луне 0,1, в сумеречное время – 1. Исходя из этого, у камеры должен быть показатель до 0,1 люкс и менее.

Видеопоток и его скорость

У современных цифровых камер скорость передачи видео составляет 3 – 25 кадров за 1 секунду.

Устройство камеры

Они бывают корпусные, купольные, уличные, антивандальные, поворотные, мини камеры. Последние используются для тайной установки. У кожной из них есть свои технические особенности, подходящие для монтажа в конкретных условиях. Если нужна камера во дворе дома, значит следует отдать предпочтение наружным или антивандальным. Для установки внутри дома подойдут корпусные или купольные.

Программное обеспечение

Программы для систем видеонаблюдения частного дома бывают:

• OEM — поставка идет от производителя камер, совершенно бесплатно, но не дает возможности программное обеспечение от других разрабов;
• От других разработчиков – на платной основе, но имеют функционал намного шире.

Для Windows существуют такие программы как:

1. Smart IP от российских разработчиков. Минимизированная версия способна работать на 16 камер, память видеоархива – 1 ТБ, видеосервер – 1.
2. XProject Go позволяет выбрать бесплатную и платную версии. Бесплатная рассчитана на 8 камер, видоесервер в единичном экземпляре, поддерживает AVI формат с возможностью делать запись видео и хранить в архиве на протяжении 5 дней. Платная не имеет никаких ограничений.

Каждая программа обеспечивает вывод картинки на ПК или монитор. Отличаются уровнем памяти и дополнительными функциями.

Роутер

Он необходим для возможности организовать беспроводную систему видеонаблюдения. В его функцию входит раздача Wi-Fi, также имеет RJ45 разъем с возможностью подключить кабель UTP. К маршрутизатору подсоединяют камеры видеонаблюдения для частного дома Wi-Fi и кабельные. От этого зависит и выбор устройства, для кабельных необходимо определенное количество портов.

Примечание. Выбирая роутер, узнайте о площади покрытия сети, с какой скоростью он передает сигнал, данные, сколько камер можно присоединить к одному устройству.

Видеорегистратор

Имеют хороший функционал, способны воспроизводить, передавать и хранить видеозапись. Некоторые модели оснащены возможность подключить манипулятор или USB мышь. Устройства не имеют жестких дисков (зачастую), созданы для цифровых, аналоговых камер. Также есть гибридный тип, обеспечивающий передачу сигнала с цифровых и аналоговых камер.

Кабель

Он необходим для питания камер и видеорегистраторов 12/24В.

Комплекты

К продаже доступны готовые комплекты видеонаблюдения для частного дома. Они имеют все, что нужно для установки таких систем: камеры, блок питания, кабель, видеорегистратор и др. Понятно, что у разных производителей такая комплектация будет отличаться. Такие устройства хороши тем, что не нужно покупать все по отдельности если вас устроит именно то, что в них заложено производителем.

Стандартный комплект: 2 – 4 камеры, кабели, видеорегистратор. Устанавливается без особых затруднений, нужно лишь придерживаться инструкции. Для начала определитесь с местом установки камер для обеспечения контроля над территорией дома.

После установки, камеры видеонаблюдения для частного дома необходимо правильно настроить. Для этого есть специальные программы, которые могут быть в комплекте либо их придется покупать отдельно. Камеры нужно настроить таким образом, чтобы они имели доступ к маршрутизатору, и наоборот через Интернет с ПК или смартфона.

Далее следует отрегулировать качество передаваемой картинки и иные настройки программы. Сделать это можно самому либо позвать на помощь специалистов.

Это супер современная технология системы видеонаблюдения для частного дома , которая имеет широкий функционал, позволяющий ей работать намного эффективней. К одним из них относится возможность определять объект в диапазоне виденья камеры, а именно: система с легкостью определяет на кого среагировал датчик движения, животное, человека или машину. Если камере «покажется» что объект не представляет опасности, звукового сигнала не последует, в противном случае он поступит на пульт управления.

Важно! При помощи таких систем для частного дома можно следить за детьми, ворами, замечать вовремя течь воды или газа, всполохнувший пожар.

Где купить камеру, какая цена?

Заключение

Главный критерий, которым нужно руководствоваться при выборе камер видеонаблюдения для частного дома – это рациональность или уместность. Подумайте, для чего именно нужна вам та или иная система, какие цели вы преследуете.

Если основная задача уберечь жилье от пожара, утечки газа, значит, выбирайте систему с датчиками реагирующими именно на это. Если от злоумышленников, значит, вам нужны датчики движения.

Лучшими в своем роде считаются производители камер видеонаблюдения таких марок как: Axis, Samsung, Vivotek, Bosch, Honeywell Security, Fermax, Hikvision, RCG, Dahua Technology.

Оптимальным выбором станет беспроводная система видеонаблюдения для частного дома, базирующаяся на камерах с возможностью подключения к сети Интернет, с соответствующим доступом, датчиками передвижения. Данные системы призваны находить решения основных вопросов, именно тех, которые вам необходимы.



ТОП 9 магазинов, где я выгодно закупаюсь

ТОП 7 по товарам и мебели для дома:

7 лучших строительных и мебельных магазинов!

• Akson.ru- это интернет-гипермаркет строительных и отделочных материалов!
• homex.ru- HomeX.ru предлагает большой выбор качественных отделочных, материалов, света и сантехники от лучших производителей с быстрой доставкой по Москве и России.
• Instrumtorg.ru – это интернет – магазин строительного, автомобильного, крепежного, режущего и другого инструмента, необходимого каждому мастеру.
• Qpstol.ru — «Купистол» стремится предоставить лучший сервис своим клиентам. 5 звёзд на ЯндексМаркет.
• Lifemebel.ru- гипермаркет мебели с оборотом более 50 000 000 в месяц!
• Ezakaz.ru- Представленная на сайте мебель изготавливается на собственной фабрике в Москве, а так же проверенными производителями из Китая, Индонезии, Малайзии и Тайваня.»
• Mebelion.ru- – крупнейший интернет-магазин по продаже мебели, светильников, интерьерного декора и других товаров для красивого и уютного дома.

domsdelat.ru

Домашнее видеонаблюдение, камеры, комплекты, установка своими руками

КАМЕРЫ — КАК СДЕЛАТЬ СВОИМИ РУКАМИ

Устанавливая видеонаблюдение в частном доме, квартире или на даче, владельцы жилья преследуют разные цели. Это могут быть как защита от действий злоумышленников, забота о сохранности имущества, так и желание контролировать действия приходящих наемных работников, собственных детей или домашних животных, оставленных без присмотра.

Причин для оснащения жилища средствами охранного видеонаблюдения множество, как и способов его организации.

Комплекты для домашнего видеонаблюдения

Для устройства системы домашнего наблюдения можно купить готовый комплект, предназначенный для этой цели, либо составить собственный из стандартных элементов.

Это может быть как несложная в обслуживании аналоговая аппаратура с достаточным набором функций, так и более современная цифровая (IP), позволяющая осуществлять трансляцию видео через интернет и подключение ряда дополнительных устройств.

Чаще всего домашнее видеонаблюдение представляет собой комплект, состоящий из нескольких камер с устройствами контроля и фиксации информации.

Стандартный комплект оборудования содержит:

• видеокамеры, объединенные в сеть проводным или беспроводным способом;
• регистратор, ведущий запись изображения с камер;
• монитор, позволяющий наблюдать за обстановкой.

Особую функциональность системе домашнего видеонаблюдения способны придать дополнительные возможности, такие как:

• отправка хозяевам тревожных сигналов посредством SMS, электронной почты;
• устройства экстренного вызова аварийных, пожарных служб, органов МЧС и правопорядка.

Выбор оборудования стоит сделать с учетом имеющихся условий для передачи видеосигнала. Ее можно осуществить проводным или беспроводным способом. Первый – более дешевый и легкий в настройке, но не всегда органично смотрится в интерьере.

Второй – удобен в случаях, когда невозможна прокладка соединительных кабелей, однако обойдется несколько дороже. Также необходимо учесть вероятность внешних помех при передаче информации беспроводным способом.

Устанавливаемые в щадящих условиях помещения камеры не требуют наличия дополнительных функций, корректирующих изображение. При их выборе стоит обратить внимание на разрешение, дающее хорошую четкость видео, и внешнее исполнение. Видеокамеры должны быть максимально незаметными. Этому может способствовать их скрытая установка, отсутствие или миниатюрные размеры корпуса.

КАМЕРЫ ДЛЯ СИСТЕМ ДОМАШНЕГО ВИДЕОНАБЛЮДЕНИЯ

Проводная система замкнутого контура позволяет использовать как аналоговые, так и цифровые камеры. В качестве регистратора может быть использован обычный персональный компьютер, в котором будет сохраняться видео. Это избавляет от необходимости установки дополнительных записывающих устройств и блоков памяти.

Более требовательны в техническом плане беспроводные системы домашнего видеонаблюдения. Для аналоговых камер возможна организация передачи изображения по радиоканалу с выводом на экран телевизора. Цифровые видеокамеры могут передавать видео на любое устройство, поддерживающее IP-протокол. Качество передаваемого изображения в обоих случаях будет отчасти зависеть от защищенности сигнала против помех.

Наиболее современный и удобный способ организации домашнего видеонаблюдения – доступ через Интернет. Он не требует включения оборудования в локальную сеть. Монтаж и эксплуатация такой системы максимально удобны. Подключение к ней возможно из любого места с доступом к глобальной сети.

Передача данных на удаленный сервер избавляет от необходимости приобретения дорогостоящего оборудования для записи, а просматривать видео с камер позволяет обычный Интернет-браузер.

В начало

ДОМАШНЕЕ ВИДЕОНАБЛЮДЕНИЕ СВОИМИ РУКАМИ

Даже имея минимальные технические навыки, домашнее видеонаблюдение можно установить своими руками. Конечно, для работы с IP системами нужны знания в области информационных технологий, но аналоговое видеонаблюдение монтируется и настраивается быстро и просто. Для этого нам потребуется:

• выбрать камеры и видеорегистратор;
• установить все это и подключить;
• настроить и пользоваться.

Давайте рассмотрим несколько видов систем видеонаблюдения, которые можно самостоятельно установить в домашних условиях. Элементарные вещи описывать, наверное, не стоит. Например, как своими руками закрепить на стене камеру видеонаблюдения, проложить провод и пр. Поэтому предлагаю обратить внимание на менее очевидные для начинающего вещи.

Регистраторы для систем домашнего наблюдения.

Аналоговые видеорегистраторы просты и надежны, конечно, если это не совсем левая модель. Кроме того, обратите внимание на новые AHD технологии — тот же аналог, только с высоким качеством изображения. Теперь, что касается конкретных моделей, которые прошли через мои руки. На основании своего опыта могу выделить линейку оборудования Polyvision, AltСam. Категорически не нравится AxyCam. Подчеркиваю — это мое личное мнение, основанное на опыте установки и эксплуатации.

Более подробно про выбор и настройку этого оборудования можно почитать в разделе видеорегистраторы. Там же описывается настройка регистраторов, кстати, на примере Polyvision.

Выбираем камеру видеонаблюдения.

Поскольку разговор идет про аналоговое видеонаблюдение, то видеокамеры должны быть соответствующего типа. Для домашнего использования волне достаточно разрешения порядка 500 ТВЛ для «классического» аналога или 720р для AHD камер. Про остальное смотрите на странице как выбрать камеру видеонаблюдения.

Кстати, если вы взялись устанавливать дома видеонаблюдение своими руками, то, скорее всего, хотите сделать все как можно дешевле. Предостерегаю от необдуманной экономии и советую посмотреть материал про бюджетное видеонаблюдение для дома. Кстати, там же можно получить основную информацию какой вид видеонаблюдения лучше подходит для домашней установки в зависимости от конкретных требований к системе.

По большому счету материалов, которые могут помочь в установке видеонаблюдения на этом сайте достаточно много, а про то как это сделать самостоятельно написано здесь.

Главное на что следует обратить внимание — это что вы хотите получить от планируемой к установке системы. Поэтому постоянно повторяю — уделите достаточно времени формулировке технического задания. Без этого не то что своими руками, а даже, прибегнув к услугам монтажной организации, нужного результата можно не получить.

Хотя, если требуется просто следить за объектом и записывать видеоинформацию, то для домашнего видеонаблюдения можно воспользоваться готовым комплектом. Здесь тоже есть свои особенности, которые следует учесть при выборе коробочного набора, но для этого указана предыдущая ссылка.

В начало

  *  *  *

© 2014-2019 г.г. Все права защищены.
Материалы сайта имеют ознакомительный характер и не могут использоваться в качестве руководящих и нормативных документов.

video-praktik.ru

Еще одно домашнее видеонаблюдение / Habr

Одним прекрасным днем возникла идея поставить на лестничной клетке небольшую камеру и контролировать входную дверь квартиры.
Основным требованием к системе являлось бюджетность решения. Итоговый вариант вышел не совсем такой, какой хотелось, в силу некоторых совершенных ошибок при задумке и реализации системы.

• Камера.
Ознакомившись с рынком предложений, выбор был сделан в пользу аналоговых CCTV камер. В отличии от цифровых ip камер, у аналоговых ценник начинается от 10$, если вандалы оторвут такую камеру, потеря будет невелика. Можно сразу купить пару штук про запас и особо не переживать за сохранность.
В китайшопе за 12 $ была приобретена цветная камера, разрешением 420 твл миниатюрного исполнения.

По форме камеры предлагаются различных исполнения, эта размером примерно со спичечный коробок. Сейчас бы я остановился на камере с защитным куполом, просто в силу простого обслуживания, купол протереть тряпочкой удобнее и быстрее.

Совет1: не берите, как я цветную камеру, берите ч/б. Освещение в подъезде оставляет желать лучшего, цветопередача в итоге никакая, а чувствительность ниже чем у ч.б. Цветность для подъездных условий — бесполезная фича.
Совет2: берите камеру сразу с ИК подсветкой, в подъезде часто просто плохое освещение, лампы часто перегорают и иногда разбивают. Подсветка повышает работоспособность всей системы.

Тестирование камеры, слегка разочаровало. Реальное разрешение в переводе на цифру оказалось чуть больше чем 320х240. Уверенная идентификация черт лица человека при штатном объективе камеры с углом обзора в 90 градусов составила 2 метра. Дальше этого расстояния черты лица расплывались и можно было судить только об общих физических характеристиках субъекта (рост, походка, одежда и тд).
Впрочем для контроля 1 конкретной входной двери, указанных параметров хватило.

Совет3: Если вы хотите однозначно идентифицировать людей по всей площади лестничной клетки, берите камеры более высокого разрешения 600-700 твл.

Немного внутренностей камеры.

• Объектив и расположение камеры.
К камере на пробу был заказан объектив с углом обзора в 170 градусов. На фото сверху «ширик», снизу штатный объектив с углом обзора 90 градусов.

Однако в дальнейшем ширик не пригодился. Моя лестничная клетка по форме — узкий вытянутый прямоугольник, установка ширика приводила лишь к большему захвату мертвого бесполезного пространства в виде боковых стен лестничного коридора, плюс дистанция распознавания черт лица снизилась до 1 метра (чем шире захватываемое изображение, тем меньше «пикселей», достается объектам в кадре при том же расстоянии).
В итоге, я оставил штатный объектив, повернул камеру на 90 градусов и получил портретное изображение моего узкого коридора, захватив большую площадь информативного пространства коридорного пола и отсек мертвые боковые стены.

Совет1: Смотрите сразу, какой объектив вам нужно накрутить на камеру, не бойтесь экспериментировать с портретным расположением. В качестве ориентира удобно использовать любую мыльницу с зумом, прислоните ее к точке потенциального крепления камеры и поиграйте зумом и расположением объектива, параллельно делая снимки. Выберете наиболее информативный вариант, с минимальным количеством «мертвого» пространства. Полученный зум можно перевести к необходимому фокусному расстоянию объектива по спецификации к мыльнице.

В качестве первичного варианта установки, сначала была выбрана плоскость стены напротив двери, камера висела почти под потолком. Однако от этого пришлось отказаться в силу того, что возникала большая мертвая зона, которую камера не видела, можно было незаметно подойти и сломать камеру, на записи потом ничего не осталось бы. Плюс наблюдать затылки людей это неинформативно. В итоге камера была перевешена в угол сбоку от двери и опущена ниже.

Совет2. Вешайте камеру так, чтобы к ней нельзя было незаметно подобраться. Если камеру оторвут, хоть будет видно кто. Не гонитесь за высоким расположением камеры, да это более вандалоустойчиво, однако менее информативно. Будете видеть только макушки и шапки.

Пример с ютуба, с не информативным изображением.

• Линия связи.
Камера требует 3 проводов питания, 1- общий, 2 — +12 вольт, 3 — видео. В случае с микрофоном используется 4 провод — звук.
Для подключения удобно использовать обычную витую пару, имеется достаточно количество проводов, даже с запасом. Для линий, длинной в пару десятков метров, этот вариант вполне приемлем.
У меня же уже была проложена витая пара до коридорного щитка под интернет. А так как для 100 м/б используется только 4 провода, оставшихся вполне хватило для моих нужд.
Никакого взаимного негативного влияния Ethernet на видео и наоборот замечено не было.
От щитка до точки установки камеры была проложена отдельная витая пара, суммарная длинна всей линии составила порядка 30 метров.

• Записывающее устройство.
Просто камера мало полезна без возможности фиксации того, что она видит. Поэтому на выручку приходят DVR рекодеры.
Конечно самый дешевый и гибкий вариант, приобрести плату захвата и воткнуть в компьютер. Дальше linux + например motion. Однако хотелось что-то маленькое, бюджетное и бесшумное. Поставил и забыл.
При этом идеально, если рекодер, имел бы возможность подключения к интернету, для синхронизации видеоданных с внешним хранилищем. Если с рекодером что-то случится, всегда можно получить доступ к данным через интернет.

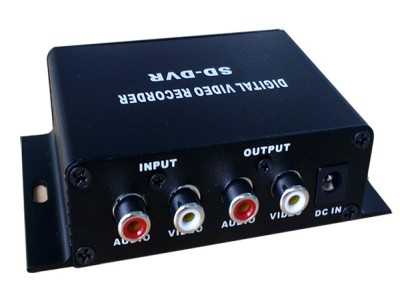

С этими мыслями был заказан за 40$ мини рекодер с возможностью записи на SD карту, с usb разъемом.

Сайт конторы.
en.readerme.com/html/products/WIFIshexiangji/3.html

Рекодер имеет функцию детектора движений и пишет видео только тогда, когда к объективе камеры что-то происходит. Потребляет мизерное количество электроэнергии. Поддерживает разрешение 640×480, что даже больше чем могла выдать камера, для лестничной клетки мне хватило. Имеет размер с пачку сигарет.
Предполагалось подключить девайс по usb к зуксель-кинетику и синхронизировать видео с внешним ftp-хранилищем.

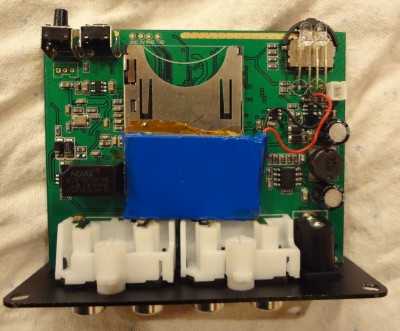

Начинка девайса.

Построено на видеопроцессоре SAA7111 и китайском микроконтроллере anyka.

Логика записи следующая: пишется все движение перед камерой + 1 минута после. Одна минута видео 640×480 занимает 30 Мб. В рекодер вставлена SD карта на 8 Гб. Хватает на неделю. Естественно этот показатель зависит от интенсивности трафика людей перед камерой. У меня он низкий.

Увы, данный рекодер, не оправдал всех ожиданий. При подключении по usb к компьютеру, девайс перестает писать видео, переключаясь в режим «флешка». Синхронизация с интернет хранилищем в реальном времени оказалась невозможной.

Совет: Если хотите такую фичу, смотрите в строну более продвинутых устройств, с поддержкой сетевых протоколов передачи данных. Как правило, такие девайсы поддерживают уже от 4 камер, пишут на жесткий диск и скорее всего представляют собой что-то вроде ПК с linux-ом на борту. В китайшопах ценник начинается примерно от 70$.
Обзор подобного устройства можно посмотреть например тут
habrahabr.ru/post/170287

• Монитор
По сути монитор не нужен, хотя у меня и стоит небольшой экран, рядом со своим рабочем местом. Используется он только, чтобы посмотреть кто звонит в дверь, когда лень идти сразу открывать. А так висит мертвым грузом. Специально покупать монитор я бы теперь не стал.

• Питание.
Для питания камеры и рекодера хватает небольшого маломощного блока питания на 12 в. В комплекте с рекодером, добрые китайцы приложили такой блок, он и применяется для питания всей системы в целом. При пропадании напряжения в розетке, используется обычный компьютерный бесперебойник. Так как камера + рекодер потребляют немного энергии, при желании можно собрать простую схему на диодах и батареи аккумуляторов. (найдена на просторах интернета).

• Юридический аспект.
Так как лестничная клетка, это помещение общего пользования, по идее нужно собрать согласие соседей на размещение камеры и повесить табличку — «Ведется видеонаблюдение». Однако, как правило, соседям все равно что-там висит и зачем, так что решать Вам как быть с юридическим аспектом. Единственное что не рекомендую, связываться с камерами скрытого монтажа, это незаконно.

habr.com

No related posts.
