Ввг или nym – в чем разница и что лучше выбрать для проводки

в чем разница и что лучше выбрать для проводки

При проектировании внутренней электрической разводки жилых и производственных помещений одним из ключевых вопросов является выбор кабельной продукции. Электрики и домашние мастера часто задаются вопросом, какой кабель лучше выбрать — NYM или ВВГнг, ведь оба варианта считаются наиболее популярным марками кабельной продукции, используемой для монтажа внутренней проводки домов и квартир. Найти ответ на все вопросы помогут приведенные ниже сравнительные характеристики и особенности применения продукции этих марок.

Конструктивные особенности

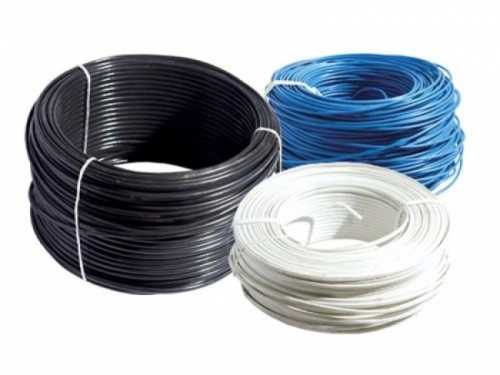

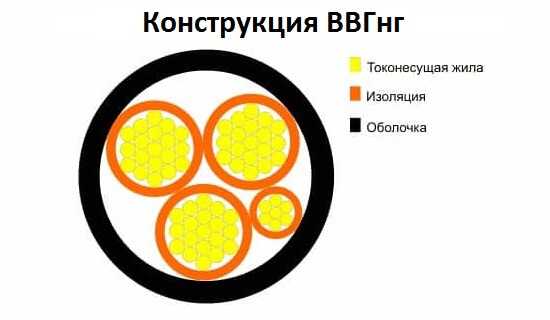

ВВГнг представляет собой силовой кабель с медными жилами. Изоляция жил изготавливается из поливинилхлоридного пластиката. Материал изоляции содержит добавки, благодаря которым он не поддерживает горение. Данный проводник выпускается с количеством жил от 2 до 5. Для удобства монтажа, изоляция жил имеет цветовую маркировку, которая может осуществляться путем полной окраски жильной изоляции, либо цветной полоской. Снаружи кабель покрывается оболочкой из того же ПВХ-пластиката, что и жильная изоляция. Жила может иметь монопроволочную либо многопроволочную конструкцию. Форма поперечного сечения жилы бывает круглой или сегментной.

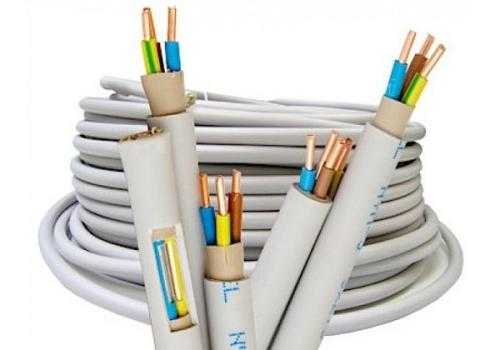

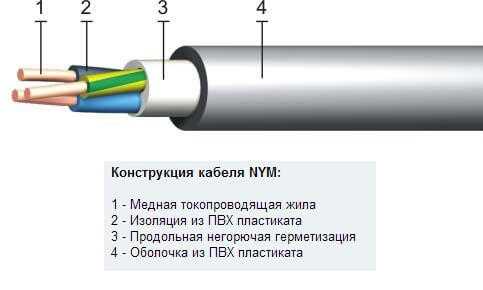

NYM — это обозначение аналога российского изделия марки ВВГнг, выпускаемого по германскому стандарту VDE 0250. Количество жил варьируется также от 2 до 5. Материал изоляции тот же поливинилхлорид, не поддерживающий горение. Главное конструктивное отличие этого продукта от российского аналога заключается в наличии дополнительного негорючего уплотнения между изоляцией жил и наружной оболочкой кабеля.

Технические характеристики

Основные параметры сравниваемых кабельных марок близки, поэтому приведено сравнение только отличающихся характеристик. Если вас интересуют все характеристики кабеля ВВГнг или NYM, рекомендуем ознакомиться со следующими статьями:

Говоря об отличительных параметрах ВВГнг, допустимая температура эксплуатации находится в диапазоне от -50°С до +50°С. Срок службы, в соответствии с технической документацией составляет 30 лет. Проводник не поддерживает горение при групповой прокладке. Рекомендуется для монтажа силовых и осветительных сетей, в которых не требуется герметичное уплотнение на входах в оборудование.

Кабель NYM может эксплуатироваться при температуре от -30°С до +40°С. Заявленный производителем срок службы достигает 40 лет. Горение не поддерживается только при одиночной прокладке. Кабель рекомендован к применению во взрывоопасных помещениях, в электроустановках которых требуется полная герметизация вводов в оборудование. Так что выбрать для работы в таких условиях лучше именно его.

Итоги сравнения

Резюмируя сравнительный анализ характеристик кабелей, показывающий, в чем разница между ВВГнг и NYM, можно выделить отдельные положительные отличия каждой из этих марок.

Преимущества NYM:

  • повышенная пластичность и механическая прочность, обусловленная наличием специального заполнителя;
  • улучшенная сопротивляемость влаге благодаря дополнительному слою резиновой изоляции;
  • более легкая разделка и монтаж;
  • поперечное сечение в виде правильной окружности позволяет легко герметизировать кабельный ввод там, где этого требует характеристика помещения;
  • более эстетичный внешний вид;
  • более длительный срок эксплуатации.

Преимущества ВВГнг:

  • более широкий заявленный диапазон температуры эксплуатации;
  • не поддерживает горение при групповой прокладке;
  • считается, что оболочка изделия этой марки более устойчива к воздействию ультрафиолетовых лучей;
  • более низкая цена.

Учитывая приведенные характеристики двух популярных марок кабеля, можно решить, что лучше в той или иной ситуации.

При выборе проводов для скрытой проводки в квартире, следует учесть, что NYM, ввиду его высокой пластичности, легче укладывать в подготовленные пазы. Наличие дополнительного изоляционного слоя из резины делает этот продукт невосприимчивым к затоплениям. Это обстоятельство определяет, что лучше для внутренней скрытой проводки выбрать именно этот кабель. Особенно актуально это для помещений с повышенной влажностью – ванная комната, туалет, кухня.

Выбирая кабель для проводки в деревянном доме, а также в каркасном доме, следует помнить, что при прокладке скрытой проводки в стенах из горючего материала, монтаж производится в металлических трубах, как показано на фото ниже:

При планировании открытого монтажа электропроводки, сравнение характеристик показывает, что лучше выбрать для этой цели ВВГнг, ввиду его большей устойчивости к ультрафиолетовому излучению. При возникновении пожара в закрытых помещениях лучше проявляет себя ВВГнг-ls, практически не выделяющий ядовитый дым.

В тех случаях, когда отличие технических свойств проводниковых продуктов не играет определяющей роли, вопрос «что выбрать?» может быть решен в пользу более дешевого продукта. Кабель NYM дороже, чем ВВГнг на 10 – 15 процентов.

Решая, что лучше: ВВГнг или NYM, следует учитывать еще одно обстоятельство. Кабель NYM, выпускаемый некоторыми российскими предприятиями, очень часто не отвечает требованиям немецкого стандарта. Соответственно, и заявленные технические характеристики отличаются от реальных параметров. Нередко встречаются отзывы покупателей такой продукции, содержащие информацию об откровенном браке. Из сказанного следует, что выбрать производителя кабельной продукции – одна из самых важных задач, возникающих в процессе ремонта или реконструкции электропроводки. Лучшие производителя кабеля были описаны нами в отдельной статье.

Напоследок рекомендуем просмотреть видео, на котором наглядно демонстрируется сравнение NYM и ВВГнг-LS:

Надеемся, благодаря предоставленной информации вам стало понятно, что лучше выбрать: NYM или ВВГнг для проводки в квартире и доме, а также в чем разница между двумя марками кабеля. Если остались вопросы, обязательно задавайте их в комментариях!

Будет полезно прочитать:

samelectrik.ru

Какой кабель выбрать для проводки в доме

На сегодняшний день существует огромный выбор кабельной продукции и разобраться досконально в их обозначениях и названиях без специальной литературы могут даже не все электрики. Первый вопрос, который встает перед потребителем решившим сделать ремонт электропроводки у себя дома – а какой кабель мне выбрать?

Рассмотрим только те виды кабеля, которые чаще всего нужно использовать при монтаже и замене электропроводки внутри квартиры или дома. Найти их в строительных магазинах не составляет большого труда.

Однако при покупке вы должны точно знать, что означают их буквы в сокращении, когда нужно применять ту или иную марку, и можно ли заменить один кабель другим, если какого-то из видов не оказалось в продаже.

Кабель ВВГнг и ВВГнг-LS отличия

Первый самый распространенный и наиболее правильный вариант кабеля – это ВВГнг и его разновидность ВВГнг-LS.
Кабель из себя представляет следующую конструкцию:

Бывает одножильным и многожильным. При этом жила однопроволочная до сечения 25мм2.
Чаще всего имеет плоскую форму, что бывает очень удобным, при закладывании его в узкую штробу в вертикальном положении.

Да и в пластиковых кабельных каналах удобно укладывать провод именно такой формы.
При этом не забывайте, что в кабельном канале после укладки должно оставаться еще 40% свободного места.

Расшифровка названия

Прежде всего, расшифруем все буквы в аббревиатуре. Нередко многие задаются вопросом, что же они обозначают?

В первая

означает, что изоляция сделана из полиВинилхлоридного материала

В вторая

оболочка кабеля также выполнена из полиВинилхлоридной изоляции

Г

кабель Голый, без какого-либо защитного бронированного покрова

Чтобы просто запомнить, электрики между собой его называют:

Винил-Винил-Голый

Некоторые марки после ВВГ имеют в названии дополнительные буковки:

П

расшифровывается как ”плоский”

нг

обозначает что кабель не горючий, хотя более правильно будет “не поддерживающий горение”

А

кабель не горючий даже при прокладке в пучках

Негорючий, по причине применения специальной изоляции, не поддерживающей горение, как основной жилы, так и внешней оболочки. При коротком замыкании такая изоляция обволакивает жилы и не дает им гореть.

Многие ошибочно рассказывают о добавлении меловой смеси в изоляцию жил данного кабеля, якобы для снижения горючести. Никакого мела там нет.

В саму изоляцию добавляют только краситель, иначе качественного изделия не получить.

Единственно для чего может быть использована мелонаполненная смесь – исключительно для разделения изоляции от оболочки.

Для этого жилы в процессе производства предварительно обваливают в меловой ванне. Кроме этого такая технология помогает не слипаться жилам внутри оболочки.

Помните, что свойство не гореть для кабеля, это только часть задачи. Нужно чтобы огонь затухал и не распространялись опасные продукты горения, а для этого необходимо вытеснить кислород из этой самой зоны. В ПВХ оболочке ВВГнг-LS есть хлор и другие добавки, которые и выполняют эту функцию.

Именно из-за этого, марку ВВГнг-LS в первую очередь и рекомендуют для монтажа проводки внутри дома, офиса, квартиры.

LS

это сокращение от Low Smoke, то есть низкое дымо- и газовыделение

Технические характеристики

Все технические данные наиболее применяемых сечений кабеля ВВГнг-LS, таких как номинальный ток, вес, сопротивление представлены в таблицах ниже:

Один немаловажный совет – даже если у вас в доме еще нет заземляющего провода и система TN-C, а не TN-C-S, все равно всегда покупайте только трехжильный кабель.

Таким образом, вам не придется заново переделывать все проводку при изменении системы заземления. Ну а в крайнем случае, третья жила всегда будет оставаться резервной, если на фазной или нулевой жиле случится обрыв.

Применение в жилых помещениях

Часто задаются вопросом, а можно использовать простой ВВГнг, без индекса LS? Правила, которые за последние годы существенно поменялись говорят, что для прокладки внутри жилых помещений, простой ВВГнг запрещен.

Такую марку можно использовать только снаружи здания. Смотри ГОСТ 31565-2012 – скачать.

Объясняется это тем, что он хоть и не горит, зато под воздействием пламени выделяет огромное количество токсичных веществ. А ведь именно из-за продуктов горения, а не от огня и погибает при пожарах большинство людей.

Кабель NYM отличия

Следующая марка пригодная для монтажа проводки внутри помещений – кабель NYM. Это обозначение международное и пришло к нам из Германии.

Буква N (Normenleitung) означает соответствие немецкому стандарту VDE – союз немецких электриков.
Y (Isolierung der Adem aus Polyvinylchlorid) – материал изоляции жил поливинилхлорид, также как и у ВВГ.
M (Mantelleitung) – монтажный кабель c защитной оболочкой для прокладки внутри зданий и сооружений

Также встречаются похожие названия НУМ и NUM. Это вовсе не подделки, как может показаться на первый взгляд. Их выпускают те же заводы по своим техусловиям, но уже без сертификата VDE.

Технические параметры:

NYM можно назвать зарубежным аналогом ВВГнг, хотя более близка к нему другая марка – ВВГз. ”З” – это заполнитель.

Чем отличается NYM от ВВГнг

Вот основные различия двух марок кабеля:

  • во-первых он имеет тройную изоляцию
Третий промежуточный слой помимо противопожарных свойств, еще и сдерживает механическое напряжение между внешней изоляцией и жилами. Тем самым предотвращает образование на них трещин.

Правда сам производитель этот третий слой из экструдированной резиновой смеси за изоляцию не считает.
А если судить по испытательному напряжению, то и сама изоляция здесь несколько проигрывает:

ВВГнг – напряжение испытания — 3кВ
NYM – напряжение испытания 2,5кВ

  • во-вторых изоляция у него серого цвета, у ВВГ – черного
Для многих категорически черный цвет может не подходить по эстетическим параметрам.
  • в-третьих, он всегда круглой формы
Плюс про который мало кто задумывается, но скругленная форма NYM облегчает герметизацию ввода этого кабеля в различные устройства, распредкоробки и шкафы.
  • и самое главное – кабель NYM пригоден по пожаробезопасности для внутренних помещений только при индивидуальной прокладке!

Хотите укладывать его пучками по два, три штуки в одной штробе или канале – придется использовать модификацию NYMнг (А)-LS

Только не путайте, одиночные NYM проложенные каждый в отдельной гофре, и идущие по поверхности стены или потолка рядом, не считаются пучком. Многие электрики именно так и обходят запрет на групповую прокладку проводки этой марки.

Особенности прокладки кабеля

Безусловно, этот провод не распространяет горение, однако это вовсе не означает, что он совершенно не горит.

Вот показательный ролик про одновременное испытание горючести двух марок при воздействии внешнего пламени. Из него сразу становится видно, почему NYM нельзя прокладывать пучками и совместно друг с другом.

Еще одна особенность данной марки, которая одновременно может быть и ее недостатком – изоляция кабеля боится ультрафиолетовых лучей. Именно поэтому его нельзя прокладывать снаружи помещений.

У ВВГнг здесь более широкие возможности. Его спокойно можно использовать как внутри, так и снаружи здания. Например, в качестве ввода от столба до дома, или ответвления после провода СИП.

Близкий родственник NYM который можно применять на улице и вне помещений, так как его изоляция уже не боится ультрафиолета – это кабель MMJ.

Почему многие все равно выбирают NYM при его относительных недостатках? Это объясняется большими удобствами при его прокладке – легче зачищается, гнется на поворотах, при протяжке в трубах и гофре не застревает.

Для плоского кабеля ВВГ нужно следить, чтобы он не перекручивался, а с круглым NYM таких проблем нет.

Расчетный срок службы кабелей ВВГ и NYM составляет не менее 30 лет.

При этом формулировка “не менее” означает, что если данный кабель будет находиться под 100% нагрузкой в неблагоприятных условиях, он должен отработать НЕ МЕНЕЕ 30 лет.

А если будут самые обычные условия и отсутствие номинальной загрузки, то может и все 50!

Именно эти две основные марки кабеля подробно рассмотренные в статье и являются самыми пригодными и ходовыми для монтажа эл.проводки, подключения розеток, выключателей и освещения.

Есть еще одна марка отличная от двух вышеприведенных, которая в небольших количествах может вам понадобиться. Но это не кабель, а провод – ПВ-3.

Он гибкий, многожильный, его легко гнуть в малогабаритных пространствах и удобно подключать на автоматы через наконечники НШВИ. Именно поэтому его и используют при сборке электрощитов.

Ну и в конце приведем расшифровку всех значений букв в марках кабеля, которые широко применимы в наших электросетях:

Провода и шнурыКонтрольные кабелиС бумажной изоляциейС резиновой и ПВХ изоляциейИз сшитого полиэтиленаЗарубежные маркиМонтажные провода

Статьи по теме

domikelectrica.ru

NYM или ВВГнг: сравнение свойств и характеристик

Распределение электроэнергии в осветительных, питающих сетях требует надежный силовой проводник. Большинство оборудования, приборов бытового и промышленного назначения питаются от однофазной сети переменного тока 220, или трехфазной 380, вольт. Устройства стационарной проводки на объектах промышленного и гражданского назначения рекомендовано выполнять импортным изделием NYM или ВВГнг, отечественной маркой.

Рассмотрены основные характеристики, особенности эксплуатации. Сравнение поможет сделать выбор.

Что означают названия

Маркировка проводной продукции состоит из набора букв, определяющих назначение, конструкцию, примененные материалы.

NYM, в соответствии с принятым европейским союзом стандартом означает:

  • N – соответствие норме требований Veiband Deutscher Electrotechniker, союза энергетиков Германии, где этот проводник разработан;
  • Y – поливинилхлоридная изоляция медных жил, наружная оболочка. Под защитным шлангом проводники залиты слоем заполнителя на основе мелованной резины;
  • М – применяется для монтажа, оболочка переносит небольшие деформации. Провод пригоден для прокладки стационарных сетей;
  • J – символ, если он есть, показывает наличие провода заземления желто-зеленой расцветки.

ВВГнг соответствует ГОСТ 16442-80, шифр раскрывает:

  • В – виниловая изоляция жил;
  • В – материал оболочки из такого же пластиката;
  • Г – голый, броневой покров отсутствует;
  • нг – тип пожарной безопасности продукта, наружный шланг не распространяет горения при групповой прокладке.

Потом цифрами обозначен типоразмер, указывающий число проводящих изолированных жил и их номинальное сечение. Проводник из электротехнической меди, одножильный.

Сравнение параметров

Сравнение данных нагляднее делать, объединив сведения одной табличной формой. Элементы несоответствия выделены:

Техническая характеристика, типоразмер 3х4Значение для
NYMВВГнг
Номинальное напряжение переменного тока частотой 50 Гц, В660660
Температура
Диапазон нормальной эксплуатации кабеля, °С-50 ÷ +50-50 ÷ +50
Предельно допустимая температура, не более, °С7070
Аварийное длительное, не более 8 часов, повышение не более, °С8080
Допустимая при КЗ в течение до 4 сек, не более, °С160160
Температура воздуха, при которой разрешена укладка без предварительного подогрева, не холоднее, °С-5-15
Испытание
Испытательное напряжение, В20003000
Время теста, мин510
Механические
Номинальная толщина изоляции0.80.7
Номинальная толщина промежуточного слоя0.4нет
Номинальная толщина оболочки1.61.5
Вес 1 километра кабеля270194
Форма кабеля в сеченииКруглыйКруглый
Плоский
Допустимый радиус изгиба, наружных диаметров кабеля, не более, раз47.5
Возможность уплотнения при вводе в оборудованиеДаНет
Не распространяет горение при прокладке,ОдиночнаяГрупповая
Способность кабеля втягивать воду, гигроскопичностьНетДа
Стойкость оболочки к ультрафиолетовому излучениюНижеВыше
Удобство разделки концов кабеляВышеНиже
Цвет наружной оболочкиСветло-серыйЧерный
Номинальный срок эксплуатации, не менее, лет3030
СтоимостьВышеНиже

Различие характеристик присутствует по многим позициям. Вопрос, приобретать ли кабель NYM или ВВГнг, невозможно решить без внимательного сравнения несоответствий, которые придают различные свойства при монтаже и эксплуатации:

  • Практически одинаковые температурные диапазоны. Отличие в том, что пластикат позволяет проводить прокладку ВВГ без предварительного разогрева при более низкой температуре воздуха, -15°С. Композитная резина NYM не позволяет работы ниже -5 градусов;
  • Более суровы электрические испытания отечественной продукции. 3000 вольт на 10 минут, против 2 кВ в течение 5 минут. Требовательность на проверке объясняется толстой изоляцией и оболочкой импортного кабеля, наличием дополнительного среднего слоя защиты. Эти обстоятельства повлияли на увеличение веса;
  • Мягкий винил, слой эластичной резины повысили гибкость NYM. Это позволяет прокладывать его одиночно с меньшим радиусом, облегчает работу на фигурных участках трассы. Большое значение имеет возможность уплотнения мест ввода оболочки во взрывоопасных помещениях. Жесткий ВВГнг с оболочкой из модифицированного пластиката, обладает высокими противопожарными свойствами, обеспечивая возможность прокладки пучками. В отличие от европейского коллеги, он легче переносит прокладку без защиты от ультрафиолета на открытом воздухе;
  • Слой мелованной резины, обеспечивая герметичность, позволяет применение в очень влажных местах. Он же облегчает разделку концов NYM при монтаже. Субъективно более приятный светлый цвет шланга хорошо маркируется фломастером или ручкой при укладке;
  • Стоимость ВВГнг ниже.

Выбирать кабель для конкретного применения, необходимо учитывая особенности, характеристики, места и условия прокладки.

vseotoke.ru

NYM или ВВГнг — разница, сравнение характеристик, обзор марок

Перед многими покупателями встает вопрос, какой кабель NYM или ВВг выбрать? Оба кабеля подходят для электропроводки в квартире или доме, но как всегда есть нюансы.


Технология изготовления кабеля NYM пришла к нам из Европы и на сегодняшний день в России NYM изготавливается по немецкому стандарту VDE 0250 часть 204. На Российском рынке кабельной продукции можно найти как импортный кабель NYM , так и отечественный. Импортные производители кабеля nym — Novkabel AD (Сербия), Каbeltec (Германия), Helukabel (Германия) , Nexans (Франция), DENIZLI CABLE LTD (Турция). В России по зарубежной технологии провод NYM производят Подольсккабель, Кольчугинский завод, Камкабель и другие заводы.

Расшифровка кабеля NYM достаточно простая:

  • N – обозначает, что кабель изготовлен согласно VDE
  • Y — применяемый материал ПВХ
  • M — монтажный кабель

ВВГ и ВВГнг или NYM — сравнение характеристик

Достаточно часто вместо кабеля NYM предлагают аналоги ВВГ, ВВГнг. Однако, нужно знать отличия. Для этого достаточно сравнить характеристики NYM кабеля и предлагаемых аналогов (см. табл. 1).

Таблица 1

Параметр сравнения NYM ВВГ ВВГнг
Рабочее напряжение, В 660 660 660
Частота, Гц 50 50 50
Количество жил 2-5 1-5 1-5
Сечение жил, мм2 1,5-35 1,5-50 1,5-240
Диапазон температур эксплуатации, оС -30 +40 -50 +50 -50 +50
Длительно допустимая температура жил, оС 70 70 70
Срок службы по НТД, лет 40 30 30
Наличие заполнения да нет нет
Нераспространение горения при одиночной прокладке при одиночной прокладке при групповой прокладке
Применение во взрывоопасных зонах где требуется уплотнение при вводе в оборудование где не требуется уплотнение при вводе в оборудование где не требуется уплотнение при вводе в оборудование
Купить NYM Купить ВВГ Купить ВВГнг

По своим характеристикам кабели NYM малых сечений, например, nym 3×2,5 , nym 3×1,5 идеальны для прокладки сетей в квартире, причем монтировать кабель можно просто в штробах. Благодаря тому, что заполнитель кабеля нюм не гигроскопичен, а изоляция очень плотно прилегает к кабелю, что опять же препятствует проникновению влаги, тот же кабель num 3×2,5 и num 3×1,5 можно применять во влажных помещениях, например, в ванных комнатах. Не исключено применение НУМ в деревянных домах. Конструкция кабеля содержит в себе невулканизированный заполнитель, имеющий высокий индекс кислородности (КИ), который отражает минимальное количество кислорода для поддержания горения при определенных условиях. Благодаря такой конструкции повышается пожаробезопасность кабеля. Нужно не забывать, что провод nym прокладывается только одинарно. При необходимости групповой прокладки лучше использовать кабель ВВГнг.

Не рекомендуется применять кабель марки NYM на открытом воздухе (солнечная радиация разрушительно воздействует на кабель), а также в

kabel-s.ru

Какой кабель использовать для проводки в квартире

Сегодня на нашем рынке хотя и присутствует богатое разнообразие кабельной продукции различных марок, но главный выбор для рядового пользователя, как правило ограничивается тремя видами:

Кто-то говорит, что разница между ними не значительна, и если вы не строите какой-то сверхзащищенный объект, который будут в дальнейшем проверять энергонадзор и подобные структуры, то и заморачиваться особо не нужно. Выбирайте любой, смотря на ценник и размер вашего кошелька.

Однако давайте в этом вопросе все же обратимся к правилам, а не к интернет экспертам с различных форумов.

ГОСТ и правила при выборе кабеля

Эти правила едины и действуют на данный момент не только для специальных сооружений и объектов, но и для офисов, квартир и других жилых помещений. Хотя конечно все ГОСТы и своды правил рано или поздно меняются.

Например, мало кто из электриков предполагал, что алюминиевая проводка на вполне законных основаниях вернется в наши дома. Но тем не менее, это произошло.

Однако в вопросе выбора кабеля для домашней проводки, будем пока придерживаться действующих ГОСТ и посмотрим о чем же они говорят.

На данный момент основным нормативным документом регламентирующим применение тех или иных кабельных изделий, с учетом типа их использования является ГОСТ 31565-2012 «Кабельные изделия. Требования пожарной безопасности.»

В этом ГОСТе можно найти расшифровку всех буквенных обозначений, которые присутствуют в названии кабеля и относятся именно к пожарной безопасности:

Здесь же предельно ясно описано, кабель какого исполнения необходимо применять в той или иной области. Данные сведения содержатся в таблице №2.

В первой графе, где указано «Кабель без обозначений», имеется в виду обычный ВВГ. Его можно использовать только в производственных помещениях и кабельных сооружениях.

Никакой речи о жилых домах и квартирах здесь и близко не идет. Более того, если захотите проложить его пучками, то и вовсе придется защищать его трубами и гофрой (пассивная огнезащита).

Во второй графе говорится о кабеле с индексом НГ (ВВГнг). В скобочках идут еще дополнительные буквы (А) (В) (С) (D). Как правило, используется кабель ВВГнг (А).

Буква в скобках указывает на соответствие кабеля требованиям по нераспространению горения. Проще говоря, если такая буква в названии есть, то кабель можно применять для групповой прокладки.

Но и здесь область применения — кабельные сооружения наружных установок. Как видите опять никаких офисов, квартир и жилых домов.

Третья строка — это как раз таки кабель ВВГнг LS.

И как видно из графы напротив, его уже можно спокойно прокладывать во внутренних помещениях жилых зданий.

Горит ли кабель ВВГнг

Кстати, на практике разница между кабелями ВВГнг и ВВнгLS не такая уж и маленькая. Как говорят технологи, непосредственно отвечающие за производство этой продукции, когда при испытаниях горит кабель ВВГнг, в помещении просто невозможно находится.

Многие почему-то путают аббревиатуру «нг», думая что она гарантирует именно «не горючесть» кабеля. На само деле она обозначает, что изделие не поддерживает и не распространяет горение, после удаления источника огня от него.

Но сам кабель при воздействии пламени и других факторов (КЗ, перегруз), очень даже горит и плавится.

Когда же горит кабель ВВГнгLS, то все гораздо комфортнее и безопаснее. При этом имеется в виду не какой-то масштабный пожар, а некое локальное возгорание. Например в том месте, где при прокладке была случайно повреждена изоляция.

Защититься от таких пожаров на самой начальной стадии можно многими способами. Один из последних, пока еще не широко внедренных в наши квартиры — это установка специальных искрозащитных устройств. Пожар локализуется еще на стадии образовании искры.

Кабель FRLS и FRHF

Есть кабеля и более совершенного исполнения по пожаробезопасности с другими индексами. Однако вы должны понимать, что область применения их довольно специфична (помещения с массовым пребыванием людей, больницы, школы и т.д.).

Такие специальные марки не просто дороже, но и найти их в обычных строительных магазинах не всегда получается. Для ваших домашних нужд, вполне сгодится и вариант обычного LS.

Кроме того, учитывайте и разницу в размерах. Например кабель ВВГнг FRLS 3*1,5мм2 будет в диаметре таким же, как «простой» ВВГнг Ls 3*4мм2. На фото ниже — слева простой LS на 4мм2, справа — frls на 1,5мм2.

Даже если у вас есть возможность и деньги закупить такую марку, помните что это повлечет дополнительные траты не только на провод, но и на крепеж, штробы увеличенного размера и другие неудобные моменты монтажа.

Тем не менее в Европе и странах Запада, уже практически не производится кабель просто с индексом LS. Это объясняется его высокой коррозионной активностью и большим дымовыделением по сравнению с другими марками (нг-FRHF).

Возможно и у нас в недалеком будущем правила также поменяются. Но пока пользуемся и работаем по тем инструкциям что есть.

Да и зачем вам дома кабель с индексом FRLS или FRHF? Чтобы телевизор включенный в розетку работал до последнего, пока хата горит?

Такие марки нужны прежде всего для питания операционных и реанимационных помещений в больницах, систем пожарной защиты и аварийного освещения.

Что лучше ВВГнг Ls или NYM

Теперь когда мы определились с последним индексом кабеля (LS), осталось выбрать будет это вариант NYM или ВВГ. Здесь с технической точки зрения и соблюдения действующих ГОСТ, особой разницы нет.

Выбирайте любой вид — ВВГнгLS или NYM, но опять же не простой, а именно NYMнг LS.

Кабель NYM изготавливается по немецкому стандарту (по крайней мере должен). Раньше данный кабель позиционировался как желанная замена ВВГ, но имеющий улучшенные характеристики.

Форма у него круглая, что очень удобно при монтаже, прокладке и герметизации уплотнений в распредшкафах.

Правда для качественной разделки такой продукции понадобится специальный съемник изоляции.

А вот купить круглого сечения ВВГ, получается не всегда быстро. Внутри NYM между изолированными жилами находится мелонаполненная пористая масса.

Фактически это означает чуть ли не тройную изоляцию. Однако существенным недостатком обладает внешняя оболочка.

Она не устойчива к ультрафиолетовому излучению, поэтому снаружи дома по стенам, прокладывать данный кабель нельзя.

Еще один недостаток — найти специальные марки NYMнг-LS в свободной продаже практически не реально. Кабель ВВГнгLS гораздо доступнее, дешевле и более прост в изготовлении.

Вот для сравнения цены обоих вариантов в интернет магазинах. Почувствуйте что называется разницу.



При этом заметьте, речь идет только о ГОСТовском кабеле, а не о тех «подделках», изготавливаемых по придуманным самим же заводом техническим условиям. О всех подводных камнях и неприятностях, с которыми вы непременно столкнетесь при работе не только с кабелем, но и с СИП проводом изготовленным по ТУ, подробно читайте в отдельной статье.

Кстати, в продаже попадается кабель не NYM, а NUM или НУМ. Данную марку также выпускают заводы кабельной продукции, но у же без немецких сертификатов качества VDE. Они целенаправленно изменяют название, дабы не иметь проблем с лицензией.

Покупая такие изделия, никто вам не гарантирует, как долго они прослужат и будет ли соответствовать всем заявленным характеристикам по сравнению с оригиналами. Здесь вы действуете на свой страх и риск.

Некоторые электрики уверяют, что для соблюдения всех ГОСТ при монтаже электропроводки в доме, сгодится и обычный «правильный» NYM. Ведь по составу он практически не отличается от ВВГнг-LS.

Это не совсем соответствует действительности. Посмотрите на нижеприведенную таблицу технических характеристик простого NYM.

Из нее видно, что особых функций, которые без проблем разрешили бы его применять в жилых квартирах, попросту нет!

Поэтому мастера, застройщики и электрики повсеместно и применяют ВВНГ LS. Это самый оптимальный по цене и качеству вариант, полностью удовлетворяющий требованиям ГОСТ.

Не гостовский кабель для проводки

А если выхода нет, можно ли использовать другие марки или обычный NYM для собственных нужд в квартире и дома? По факту, никто вам не запрещает кидать стационарную проводку хоть ПВС-ом, который давно запрещен для этих целей.



Более того, не забывайте что ПВС это провод, а не кабель. И разница здесь очень существенна.

Да и срок жизни у него довольно мал (от 6 до 10 лет). Им можно подключать разве что передвижные электроприемники, собирать переноски, но не более того.

Но если вы мастер, который делает электрику по заказу, никогда в этом вопросе не идите на поводу у заказчика. Не получается договориться — требуйте с него расписку, что применение другого кабеля для электропроводки, было чисто его решением и за все последствия такого монтажа электрики он несет личную ответственность.

Когда вы работаете по проекту, то любой грамотный проектировщик знает все эти нюансы и последствия применения неправильной марки кабеля. Он изначально закладывает в 90% случаев именно ВВГнг-LS.

Поэтому проект на электромонтажные работы даже обычной квартиры, сразу снимает множество вопросов между заказчиком и исполнителем. Указана такая-то марка, будь добр закупить и проложить именно ее.

Провода и шнурыКонтрольные кабелиС бумажной изоляциейС резиновой и ПВХ изоляциейИз сшитого полиэтиленаЗарубежные маркиМонтажные провода

Статьи по теме

domikelectrica.ru

Что лучше выбрать: NYM и ВВГнг?

Профессионалы часто задаются вопросом, какой кабель лучше выбрать — NYM или ВВГнг, ведь оба варианта считаются наиболее популярным марками кабельной продукции, используемой для монтажа внутренней проводки домов и квартир.

ВВГнг представляет собой силовой кабель с медными жилами. Изоляция жил изготавливается из поливинилхлоридного пластиката. Материал изоляции содержит добавки, благодаря которым он не поддерживает горение. Данный проводник выпускается с количеством жил от 2 до 5. Для удобства монтажа, изоляция жил имеет цветовую маркировку, которая может осуществляться путем полной окраски жильной изоляции, либо цветной полоской. Снаружи кабель покрывается оболочкой из того же ПВХ-пластиката, что и жильная изоляция. Жила может иметь монопроволочную либо многопроволочную конструкцию. Форма поперечного сечения жилы бывает круглой или сегментной.


Преимущества ВВГнг:

  • более широкий заявленный диапазон температуры эксплуатации;
  • не поддерживает горение при групповой прокладке;
  • считается, что оболочка изделия этой марки более устойчива к воздействию ультрафиолетовых лучей;
  • более низкая цена.

NYM — это обозначение аналога российского изделия марки ВВГнг, выпускаемого по германскому стандарту VDE 0250. Количество жил варьируется также от 2 до 5. Материал изоляции тот же поливинилхлорид, не поддерживающий горение. Главное конструктивное отличие этого продукта от российского аналога заключается в наличии дополнительного негорючего уплотнения между изоляцией жил и наружной оболочкой кабеля.


Преимущества NYM:

  • повышенная пластичность и механическая прочность, обусловленная наличием специального заполнителя;
  • улучшенная сопротивляемость влаге благодаря дополнительному слою резиновой изоляции;
  • более легкая разделка и монтаж;
  • поперечное сечение в виде правильной окружности позволяет легко герметизировать кабельный ввод там, где этого требует характеристика помещения;
  • более эстетичный внешний вид;
  • более длительный срок эксплуатации.

При выборе проводов для скрытой проводки в квартире, следует учесть, что NYM, ввиду его высокой пластичности, легче укладывать в подготовленные пазы. Наличие дополнительного изоляционного слоя из резины делает этот продукт невосприимчивым к затоплениям. Это обстоятельство определяет, что лучше для внутренней скрытой проводки выбрать именно этот кабель. Особенно актуально это для помещений с повышенной влажностью – ванная комната, туалет, кухня.

Выбирая кабель для проводки в деревянном доме, а также в каркасном доме, следует помнить, что при прокладке скрытой проводки в стенах из горючего материала, монтаж производится в металлических трубах.

При планировании открытого монтажа электропроводки, сравнение характеристик показывает, что лучше выбрать для этой цели ВВГнг, ввиду его большей устойчивости к ультрафиолетовому излучению. П

www.tesli.com

Какой кабель лучше: ввг или nym

Обустройство электрических систем зачастую включает в себя выбор определенного типа проводки. Сегодня на рынке можно встретить несколько взаимозаменяемых продуктов.

При выборе кабеля следует обязательно обращать внимание на все его технические характеристики и условия использования, что позволит подобрать оптимальный вариант. Приобрести данные продукты можно, посетив сайт http://www.mecelectrica.ru/catalog/kabel/kabel_nym_2kh3_5/.

Сравнительные особенности

Сегодня для прокладки в частных домах используется несколько видов кабелей, среди которых следует выделить изделия марки nym и ввг. Чтобы понять, какой из них лучше, следует рассмотреть некоторые их характеристики:

  1. Рабочее напряжение для данных кабелей идентично и составляет 660 В. Также эксплуатируются они при частоте в 50 Гц.
  2. Следует отметить, что производится кабель nym с сечением жил от 1,5 до 30 мм2, тогда как ВВГ можно встретить и с параметрами около 50 мм2.
  3. Температурный режим для ВВГ кабеля значительно шире, что позволяет использовать его от -50 до +50, тогда как nym может выдерживать только -30 — +40 градусов.
  4. Следует отметить, что кабель nym изначально имеет более длинный срок службы, который составляет 40 лет, протии 30 для ВВГ.
  5. Отличаются данные продукты и средой использования. Кабель nym применяют в местах, которые нуждаются в уплотнении при вводе в оборудования, тогда как ВВГ используют в отличительных от этих случаях.

Особенности эксплуатации

Данные виды продукции практически ничем не отличаются, но все-таки есть определенные нюансы их использования:

  1. Для обустройства электропроводки применяют кабель ВВГ.
  2. Токопроводящие жилы типа nym использовать рекомендовано при обустройстве соединений между этажными щитками и квартирными.
  3. Цена на nym продукты значительно выше, что не всегда является оптимальным решением, но при этом работать с такими веществами несколько проще, чем с кабелем ВВГ.
  4. Отличительной особенностью nym изделия является невозможность его прокладки при групповом монтаже. Рекомендовано применять эти кабеля, при обустройстве и подключении силовых приборов.

Как видите, каждый из этих типов материалов имеет свои особенности, что позволяет в некотором роде заменять их. Но все-таки они имеют свои особенности, на которые и следует обращать внимание при обустройстве конкретных электрических систем.

Технические характеристики одно из вида кабелей можно узнать из этого видео:

Твитнуть

postroyka.org

0 comments on “Ввг или nym – в чем разница и что лучше выбрать для проводки

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
