Выбор автомата по мощности, нагрузки, таблица

Содержание:

1. Принцип работы защитного автомата
2. Номиналы автоматов по току таблица
3. Таблица зависимости мощности автомата от сечения провода

Действие коротких замыканий пагубно влияет на электрическую проводку, приводит к ее разрушениям и служит частой причиной возгораний. С целью предупреждения подобных ситуаций устанавливаются различные средства защиты. В настоящее время широко используются автоматические выключатели, заменившие фарфоровые пробки с плавкими вставками. Эти приборы являются более надежными и совершенными. В связи с этим нередко возникает вопрос, как правильно выбрать автомат по мощности и нагрузки.

Принцип работы защитного автомата

Основной функцией автоматических выключателей является защита изоляции проводов и силовых кабелей от разрушений под действием токов коротких замыканий. Эти приборы не способны защитить людей от поражения электротоком, они оберегают только сеть и оборудование. Действие автоматических выключателей обеспечивает нормальный режим функционирования проводки, полностью устраняя угрозу возгорания.

При выборе автомата нужно обязательно учитывать, что завышенные характеристики прибора будут способствовать пропуску токов, критических для проводки. В этом случае не произойдет отключения защищаемого участка, что приведет к оплавлению или возгоранию изоляции. В случае заниженных характеристик автомата линия будет постоянно разрываться при запуске мощной техники. Автоматы очень быстро выходят из строя вследствие залипания контактов под воздействием слишком высоких токов.

Основными рабочими элементами автоматов являются расцепители, непосредственно разрывающие цепь в критических ситуациях. Они разделяются на следующие виды:

• Электромагнитные расцепители. Они практически мгновенно реагируют на токи короткого замыкания и отсекают нужный участок в течение 0,01 или 001 секунды. Конструкция включает в себя катушку с пружиной и сердечник, втягивающийся под воздействием высоких токов. Во время втягивания сердечник приводит в действие пружину, связанную с расцепляющим устройством.
• Тепловые биметаллические расцепители. Обеспечивают защиту сетей от перегрузок. Они обеспечивают разрыв цепи при прохождении тока, не соответствующего предельным рабочим параметрам кабеля. Под действием высокого тока биметаллическая пластина изгибается и вызывает срабатывание расцепителя.

В большинстве автоматов, используемых в быту, используется электромагнитный и тепловой расцепитель. Слаженная комбинация этих двух элементов обеспечивает надежную работу защитной аппаратуры.

Номиналы автоматов по току таблица

Необходимость выбора автоматических выключателей возникает во время проектирования электрических сетей в новых домах, а также при подключении приборов и оборудования с более высокой мощностью. Таким образом, в процессе дальнейшей эксплуатации обеспечивается надежная электрическая безопасность объектов.

Халатное отношение к выбору устройства с необходимыми параметрами приводит к серьезным негативным последствиям. Поэтому перед выбором автоматического защитного устройства нужно обязательно убедиться, что установленная проводка выдержит запланированную нагрузку. В соответствии с ПУЭ автоматический выключатель должен обеспечивать защиту от перегрузки наиболее слабого участка цепи. Его номинальный ток должен соответствовать току подключаемого устройства. Соответственно и проводники выбираются с требуемым сечением.

Чтобы рассчитать мощность автомата по току, необходимо воспользоваться формулой: I=P/U, где Р является суммарной мощностью всех электрических приборов, имеющихся в квартире. Вычислив необходимый ток, можно выбрать наиболее подходящий автомат. Существенно упрощает проведение расчетов таблица, с помощью которой можно выбрать автоматический выключатель в зависимости от конкретных условий эксплуатации. Расчет автомата по мощности тока осуществляется в основном для электроустановок – электродвигателей, трансформаторов и других устройств, имеющих реактивную нагрузку.

Таблица зависимости мощности автомата от сечения провода

В каждой электрической проводке происходит разделение на определенные группы. Соответственно каждая группа использует электрический провод или кабель с определенным сечением, а защита обеспечивается автоматом с наиболее подходящим номиналом.

Таблица поможет выбрать автоматический выключатель и сечение кабеля в зависимости от предполагаемой нагрузки электрической сети, рассчитанной заранее. Таблица помогает сделать правильный выбор автомата по мощности нагрузки. При расчете токовых нагрузок следует помнить, что расчеты нагрузки одного потребителя и группы бытовых приборов различаются между собой. При расчетах необходимо учитывать и разницу между однофазным и трехфазным питанием.

electric-220.ru

Как правильно пользоваться таблицами ПУЭ 1.3.4. и 1.3.5 во время выбора сечения кабеля

Таблицы из ПУЭ 1.3.4 и 1.3.5 знакомы уже многим и разжеваны сотни раз на разных форумах профессиональными электриками. В эту дискуссию хочу внести свою лепту и я. Ниже я описываю свое мнение как нужно правильно пользоваться данными таблицами. Там вы найдете ссылки и выдержки на соответствующие пункты ПУЭ, мои расчеты и примеры. Если вы еще не знаете как правильно выбирать сечение кабеля и как пользоваться этими таблицами, то вам нужно обязательно прочитать эту статью.

Вот они эти заветные таблицы ПУЭ.

Таблица 1.3.4. предназначена для выбора проводов с медными жилами.

Таблица 1.3.5. предназначена для выбора проводов с алюминиевыми жилами.

Посмотрели их внимательно? Теперь давайте подумаем, почему для кабеля одного и того же сечения допустимый длительный ток может быть разным. Например, для сечения 2,5мм² он может быть 21А, 25А, 27А или 30А. Видите какой разброс, аж в целых 7 ампер. Из этих таблиц мы видим, что величина длительного номинального тока зависит от способа прокладки проводов. Но какая может быть разница от того если мы кабель заштукатурили в стену, проложили в кабель-канале или в землю закопали? Сопротивление же этого кабеля не может измениться от его способа прокладки. Сопротивление это параметр, который может повлиять на величину номинального тока. Когда мы увеличиваем сечение кабеля мы тупо уменьшаем его сопротивление, поэтому по более толстому проводу может протекать более высокий ток.

Итак, давайте во всем этом мы с вами вместе разберемся. Для этого открываем ПУЭ и смотрим пункт 1.3.2. Тут сказано, что все провода должны удовлетворять только требованиям предельно допустимого нагрева. Это означает, что ограничения по току выбираются исходя из нагрева токопроводящих жил, то есть при выборе сечения нам нужно исключить только перегрев кабелей.

Оказывается, что от способа прокладки кабеля зависит его естественное охлаждение. Если мы прокладываем провод открыто, то он лучше охлаждается, чем если мы его проложим в кабель-канале. Если мы кабель закопаем в землю, то он еще лучше будет охлаждаться и соответственно меньше греться, поэтому по нему допускается протекание более высокого длительного номинального тока.

Листаем ПУЭ дальше и смотрим пункт 1.3.10. Тут сказано, что все номинальные токи, указанные в таблице, рассчитаны исходя из температуры жил +65С

0, окружающего воздуха +25С⁰ и земли +15С⁰. Таким образом получается, если на улице теплая погода +25С⁰, а мы проложили кабель сечением 2,5мм2 открыто и по нему протекает ток величиной 30А, то температура его жил должна быть +65С⁰. Вы представляете себе эту температуру? Ее даже не сможет выдержать ваша рука. Конечно для изоляции может эта температура и нормальная, но признаюсь честно, что я не хочу чтобы у меня дома жилы кабелей имели температуру +65С⁰.

Делаем вывод что, если кабель имеет хорошее охлаждение, то для того чтобы его жилу нагреть до критической температуры необходимо, чтобы по нему протекал больший ток. Поэтому в таблицах ПУЭ 1.3.4 и 1.3.5 присутствует разброс по величине номинального тока в зависимости от способа прокладки, т.е. от условий его охлаждения.

Теперь давайте разберем, что означает в столбцах таблиц прокладка кабеля в одной трубе и т.д. В том же пункте ПУЭ 1.3.10. написана следующая фраза:.

При определении количества проводов, прокладываемых в одной трубе (или жил многожильного проводника), нулевой рабочий проводник четырехпроводной системы трехфазного тока, а также заземляющие и нулевые защитные проводники в расчет не принимаются.

Я ее понимаю так, что при подсчете количества проводов при использовании многожильных кабелей, нулевые защитные проводники в расчет не принимаются. Также если сеть 3-х фазная, то здесь еще не принимается в расчет нулевой рабочий проводник N.

Поэтому получаем, что когда мы используем 3-х жильный кабель у себя дома, то у него не учитывается нулевой защитный проводник. Для такого кабеля нужно смотреть столбец в таблице для «одного двухжильного». Если вы дома используете 5-ти жильный кабель для подключения 3-х фазной нагрузки, то у него уже не учитываются две жилы — это нулевой защитный и нулевой рабочий проводники. Для такого кабеля нужно смотреть в таблице столбец как для «одного трехжильного».

Нулевой защитный проводник в расчет не принимается, так как по нему не протекает ток, он соответственно не греется и не оказывает теплового влияния на свои соседние жилы. В трехфазном кабеле протекает ток в трех жилах, которые греют друг друга и поэтому жилы этого кабеля нагреваются до температуры +65С⁰ при меньшем токе, чем однофазный кабель.

Также если вы прокладываете провода в кабель-каналах (коробах) или пучками на лотках, то в таблицах ПУЭ это понимается как прокладка в одной трубе.

Вот вроде бы и разобрались с этими волшебными таблицами из ПУЭ )))

Теперь давайте всю полученную информацию подытожим. Для примера я возьму самый распространенный кабель в домах — это 3х2,5. Данный кабель 3-х жильный и поэтому мы у него не считаем третью жилу. Если мы его прокладываем не открыто, а в чем-нибудь (в коробе и т.д.), то значение длительного номинального тока нужно выбирать из столбца «для прокладки в одной трубе одного двухжильного». Для сечения 2,5 мм

2 мы получает 25А. В принципе мы его можем защитить автоматическим выключателем на 25А, что многие и делают. Когда данный автомат сработает из-за перегрузки, то кабель будет иметь температуру выше +65С⁰. Лично я не хочу, чтобы кабели у меня дома могли нагреваться до такой высокой температуры. Вот из каких соображений:

1. Автомат срабатывает от перегрузки при токе превышающем его номинал более чем на 13%, т.е 25Ах1,13=28,25А. Этот ток уже будет завышенным для кабеля сечением 2,5мм2 и соответственно жилы кабеля нагреются больше чем на +65С⁰.
2. Современный кабель имеет заниженное сечение, чем заявлено на его изоляции. Если взять кабель сечением 2,5мм², то реальное его сечение может оказаться 2,3мм², а то и меньше. Это наша действительность. Вы сейчас уже не сможете найти в продаже кабель соответствующий заявленному сечению. Если на нем будет написано ГОСТ, то уже с большой уверенностью я могу сказать, что его сечение будет меньше на 0,1-0,2 мм². Я делаю такой вывод, так как нами уже измерено множество кабелей и разных производителей, на которых написано ГОСТ.

Исходя из вышесказанного лично я всегда буду защищать кабель сечением 2,5мм², автоматическим выключателем номиналом 16А. Это позволит сделать запас по току 25-16=9А. Этот запас может снизить риски перегрева кабеля из-за задержки срабатывания автомата, из-за заниженного сечения и не позволит жилам кабеля нагреться до температуры +65С⁰. С выбором номиналов автоматических выключателей для других сечений я поступаю аналогичным способом. Я и вам советую придерживаться такого мнения при выборе пары автомат + кабель.

Если вы не согласны с моим мнением, то пожалуйста выскажете это в комментариях. Нам всем будет полезно найти правильное решение в этом нелегком выборе )))

sam-sebe-electric.ru

Таблица селективности автоматических выключателей

Селективность в области электрики является одним из основополагающих понятий. Она представляет собой защиту электрических устройств от поломок или каких-либо отклонений в работе. С помощью данной функции автоматы работают дольше, повышается уровень безопасности.

Что такое селективность в области электрики?

Селективность или избирательность – особенность релейной защиты, которая определяется умением находить неисправный элемент всей электрической системы и выключать именно его. Защита может быть двух видов: абсолютная и относительная, в зависимости от отключения участков. В первом случае более точно срабатывают предохранители на том участке, где произошло замыкание или поломка. Второй тип селективности заставляет отключаться автоматы, которые находятся выше, если защита других не вступила в действие по каким-либо причинам.

Типы селективности электрических приборов

Классификацию защиты электрических устройств можно представить в различии схем подключения:

• Полная. Если несколько приборов подключены последовательно, то на неисправность быстрее реагирует тот, что находится ближе к зоне аварии.
• Частичная. Принцип действия селективности автоматов аналогичен с полной, но существует ограничение величины тока.
• Временная. Такого рода избирательность предполагает разное время выдержки автоматов с одинаковыми характеристиками на срабатывание в случае поломки. Эта защита предназначена для того, чтобы подстраховать автоматы по скорости выключения. Например: первый начинает действовать спустя 0,2 сек, второй – 0,4 сек и т. д.
• Токовая. Принцип работы селективности тот же, что и у временной, но в этом случае параметром выступает максимальная токовая отметка. Выставляются определённые значения в порядке убывания от источника питания до объекта нагрузки. Например, при вводе 28 А., к розеткам 18 А и 12 – к свету.
• Времятоковая. Одна из самых сложных систем по защите от неисправностей. Аппараты подразделяются на четыре различные группы: A, B, C и D, каждая из которых реагирует на ток. В этом случае сложно составить схему защиты автоматических выключателей при коротком замыкании. Наиболее эффективна защита будет при первой группе А. Её используют в основном для электронных цепей. Наибольшую популярность и распространённость получили аппараты типа С, однако следует серьёзно отнестись к их установке.
• Зонная. Этот способ защиты используется чаще всего в промышленности, так как он является дорогостоящим и довольно сложным. За работой электрической сети следят специальные приборы. При достижении установленного значения все данные передаются в центр контроля, где выбирается аппарат для выключения. Селективность этого вида предполагает наличие специальных электронных расцепителей. Они действуют следующим образом: при обнаружении какого-либо нарушения аппарат, расположенный ниже, подаёт сигнал другому автомату, который находится выше. Если в течение 1 секунды не сработает первое устройство, включится второе.
• Энергетическая. Здесь автоматы действуют очень быстро, благодаря чему ток короткого замыкания не успевает достичь максимального значения.

Таблица селективности

Защита автоматических выключателей исправно работает обычно при маленьких перегрузках. При коротком замыкании сформировать селективность намного тяжелей. Для таких целей существует таблица селективности, которая позволяет генерировать связки с избирательностью вступления в действие. Один расчёт предназначен для одного вида аппарата. Ниже представлен пример такой таблицы, который также можно найти на интернет-сайтах производителей автоматов.

Расчёт селективности

Чаще всего защитными устройствами выступают обыкновенные автоматические выключатели. Их селективность обеспечивается с помощью верного выбора и настроек параметров. Принцип работы таких выключателей обусловлен выполнением следующего условия:

• Iс.о.послед ≥ Kн.о.* I к.пред., где:

• — Iс.о.послед — ток, при котором вступает в действие защита;
• — I к.пред. — ток короткого замыкания в конце зоны действия защиты;
• — Kн.о. — коэффициент надёжности, зависящий от параметров.

Определить селективность при управлении аппаратов по времени можно при помощи следующей формулы:

• tс.о.послед ≥ tк.пред.+ ∆t, где:

• — tс.о.послед и tк.пред. — временные интервалы, через которые срабатывают отсечки автоматов, в зависимости от близости к источнику питания;
• — ∆t — временная ступень селективности.

Карта селективности

Для того чтобы обеспечить максимальную защиту автоматических выключателей, нужна специальная карта селективности или её графическое изображение. Эта карта представляет собой своеобразную схему, где отображаются все совокупности токовых характеристик используемых устройств в электрической сети (пример представлен ниже).

Одно из основных правил защиты выключателей – все автоматы должны быть подключены друг за другом по очереди. Карта селективности предназначена для изображения характеристик всех этих приборов. Для её создания необходимо придерживаться ряда правил:

• Установки защит должны исходить из одного напряжения;
• Рисуя карту нужно правильно выбрать масштаб, чтобы были изображены все расчётные точки;
• Помимо характеристик автоматов, следует указать максимальные и минимальные значения коротких замыканий в точках системы.

Как показывает практика, селективность защиты требуется не всегда. Её применяют, только если есть риск серьёзных повреждений. Когда при расчёте получаются высокие значения номиналов автоматов, рекомендуется установить рубильники или специальные селективные устройства.

Селективность автоматов ПУЭ

Существует свод правил устройств электроустановок (ПУЭ), где есть чёткие понятия, как эксплуатировать автоматические выключатели. В пункте 3.1.4. сказано: для того чтобы автоматы защиты не отключали устройства при кратковременных перегрузках, уставки выключателей нужно выбирать по номинальным токам электроприёмников.

Следует выделить ещё одно важное правило: в качестве устройств защиты должны использоваться предохранители и автоматические выключатели.

Принцип селективности для выбора выключателей

При проведении электрики в доме необходимо учитывать тот факт, что ток может причинить большой вред. Во избежание неприятных последствий устанавливают предохранители или автоматические выключатели. Принцип селективности позволяет надёжно использовать электрическую сеть благодаря правильному выбору автоматов.

Для абсолютно любой схемы выявляется определённая система защиты, которая разделяют проводку на определённые участки, именуемые электрическими цепями. Поломка может возникнуть внутри приёмника, генератора или же проводов. Каждая неисправность требует особенного технического решения, благодаря которому можно быстро и эффективно найти и исправить повреждение.

Принцип селективности призван определять правила установки и совместимости защит. Он обеспечивает:

• безопасность электрики и людей;
• автоматическое выявление зоны поломки и её устранение;
• снабжение электрическим током все участки, расположенные рядом с повреждённым;
• поддержание качества электроэнергии.

Обобщая все вышесказанное, можно отметить, что избирательность защитных устройств, в том числе и автоматических выключателей, необходимо всегда учитывать при установке электрической проводки для безопасного и наиболее надёжного использования.

Надежная и безопасная работа электрических сетей обеспечивается различными способами, среди которых важную роль играет селективность автоматических выключателей. Она представляет собой особую функцию релейной защиты, способной избирательно обнаруживать неисправный участок или элемент в общей системе и отключать только его. Таким образом, предупреждаются аварийные ситуации, а уровень защиты становится значительно выше.

Общее понятие селективности

Для защиты электрических сетей от перегрузок и коротких замыканий в системе релейной защиты применяются автоматические выключатели. В аварийной ситуации они полностью отключают потребителей, что не всегда удобно. В связи с этим были разработаны селективные схемы защиты, принцип действия которых заключается в отключении не всей линии, а только аварийного участка. Групповой автоматический выключатель остается во включенном состоянии.

Отсюда следует, что селективностью считается определенный подбор автоматов для одной системы, призванный обеспечить отключение лишь конкретного аварийного участка. То есть, срабатывает то защитное устройство, которое отвечает за этот участок, а прочие автоматы в это время работают в обычном режиме. Путем селективности согласуется работа защитной аппаратуры, установленной последовательно. При возникновении короткого замыкания или перегрузки, отключается только неисправная часть электроустановки.

Выбор автоматов, в том числе и для защиты с абсолютной селективностью зависит от их номинала и характеристик срабатывания, обозначаемых как В, С и D. Система должна выстраиваться таким образом, чтобы срабатывания происходили в нужное время при различных токах коротких замыканий.

Модульные автоматы отличаются по току различными классами токоограничения, характеризующими время срабатывания электромагнитных расцепителей и собственной избирательностью. Однако быстрота не всегда имеет решающее значение, поэтому в селективных системах устанавливаются групповые автоматы, срабатывающие медленнее, чем приборы на отходящих линиях. Это позволяет исключить одновременное срабатывание основного устройства и автомата с более низким ограничением тока.

Функции и задачи селективности

Основной задачей селективной защиты является функция обеспечения стабильной работы и безопасной эксплуатации электроустановок. При возникновении аварийных ситуаций, поврежденный участок определяется практически мгновенно и сразу же отключается, не нарушая работу исправных мест. За счет селективности значительно снижается нагрузка на электроустановки, уменьшаются негативные последствия от действия короткого замыкания.

Четкая и слаженная работа защитных автоматических устройств максимально обеспечивает требования, предъявляемые к бесперебойному электроснабжению. В результате, селективность автоматического выключателя сохраняет непрерывность всех технологических процессов с участием электроустановок. Отключенные участки никак не влияют на их стабильную работу.

Основное правило устройства селективной защиты предполагает установку автоматов с номинальным током, более низким, чем у вводного устройства. Суммарно они могут превышать номинал группового автомата, но по отдельности каждый из них должен быть хотя-бы на одну ступень ниже. То есть, при установке вводного устройства на 50 А, следующий прибор на линии будет иметь номинал не выше 40 А. Первым всегда срабатывает автомат, ближе всего расположенный от места повреждения.

Селективность автоматов обеспечивается их конструкцией. Включение и отключение питания выполняется специальным рычажком. Неподвижные контакты соединяются с клеммами, к которым, в свою очередь, подключаются проводники. Быстрое размыкание осуществляется с помощью подвижного контакта, соединенного с пружиной. Расцепление обеспечивается биметаллической пластиной, изгибающейся после нагрева в случае превышения током своего предельно допустимого значения.

Для настройки токов срабатывания имеется регулировочный винт. В совокупности все элементы способствуют быстрому определению неисправного участка и отсечению его от работоспособных частей.

Основным принципом селективности считается поочередное срабатывание защитной аппаратуры. В случае отступлений от норм, произойдет перегрев не только автоматов, но и электропроводки. В результате, возникают аварийные ситуации с серьезными негативными последствиями.

Виды селективности защитных устройств

Устройства автоматической защиты классифицируются по ПУЭ в соответствии со схемами подключения:

• При полной схеме осуществляется последовательное подключение нескольких устройств. В случае аварии быстрее всех сработает аппарат, находящийся на минимальном расстоянии от места неисправности. Это основное условие работы защитных систем.
• Частичная схема селективной защиты действует аналогично предыдущему варианту, за исключением некоторых ограничений, установленных для величины тока.
• Временные схемы отличаются избирательностью, то есть, различным временем выдержки устройств с одинаковыми параметрами. Таким образом, обеспечивается не только селективная защита, но и страховка автоматов по скорости отключения на случай их неисправности. Например, первый прибор должен сработать через 0,2 секунды. Если он оказался неисправным, то через 0,4 секунды сработает второй прибор.
• Токовая селективность имеет такой же принцип работы, как и временная, но в данном случае основным критерием служит максимальная величина токовой отметки. Значения тока выставляются в направлении от источника питания до нагрузок в порядке убывания.
• Наиболее сложной в устройстве считается времятоковая селективность. Для таких схем используется аппаратура четырех групп – А, В, С и D. Каждая из них отличается собственной реакцией на электрический ток и обеспечивает отключение в нужный момент. Защитная схема от коротких замыканий составляется с учетом индивидуальных особенностей каждой из них. При необходимости обеспечивается селективность между предохранителями и автоматическим выключателем.
• Зонные схемы чаще всего применяются на объектах промышленного производства. Данный способ селективности считается не только сложным, но и дорогим вариантом, требующим специальных приборов слежения. При этом, все полученные данные сосредотачиваются в центре контроля, который и определяет, какой автомат будет использован для отключения. То есть, он мгновенно выполняет необходимый расчет. В таких устройствах используются электронные расцепители, работающие по следующей схеме, предусмотренной ПУЭ: в случае аварийной ситуации нижестоящий аппарат, подает сигнал вышестоящему. Если через 1 секунду не произойдет срабатывания нижнего автомата, то сразу же включится второй прибор.
• Энергетическая схема предполагает быстрое действие селективности автоматических выключателей, при котором токи коротких замыканий не успевают набрать свое максимальное значение.

Правила составления карты селективности

Максимальное использование защитных свойств автоматических выключателей обеспечивается за счет составления специальной карты, отображающей селективность защиты электрической сети, с графическим обозначением всех возможных процессов. Она выполняется в виде схемы установленного образца, в которой указываются все токовые характеристики защитных устройств, включенных в конкретную электрическую сеть.

При составлении карты должны соблюдаться определенные правила:

• Все электроустановки должны быть подключены к общему источнику питания.
• Все места расположения значимых расчетных точек должны нормально просматриваться, поэтому карта селективности выполняется в наиболее подходящем масштабе.
• На схеме отмечаются защитные свойства каждого автомата, а также характеристики возможных коротких замыканий в различных точках с их минимальным и максимальным значением.
• Характеристики автоматов наносятся последовательно, в соответствии с порядком их подключения. Для правильного построения схемы используются оси с основными показателями. На основании схемы составляется специальная таблица, облегчающая выбор защитных устройств.

На правильно составленной карте отображается полная картина об уставках автоматов, согласованных между собой. Это дает возможность сравнивать параметры защитных устройств и общую селективность защиты. Сама карта в первую очередь строится на основе осей времятоковых характеристик и их разновидностей. Как правило, в одной этой схеме отображаются параметры двух или трех автоматов. Горизонтальная ось абсцисс содержит токовые величины (в кВт), а на вертикальной оси ординат отмечается время (с).

Ускорить составление карты помогает специальная программа, которую можно легко найти в интернете. Иногда такие схемы отсутствуют в проектной документации на электрооборудование. Это может привести к нарушениям установленных норм и отключениям питания потребителей.

Селективность автоматических выключателей – это слаженный механизм эксплуатации защитных приборов. Этот метод еще называют избирательностью. В результате такой слаженной работы автоматические выключатели предотвращают замыкание электропроводки, ударов током человека и других аварийных ситуаций.

Расчет и виды селективности

Селективность автоматических выключателей по ПУЭ происходит так, как указано на картинке внизу.

Второй пункт на фото сверху указывает, что такое избирательность при регулировке автоматов по времени.

Селективность бывает 2-х типов:

Защита, выполненная по первому типу, реагирует на поломку своей и соседней цепи. Срабатывание возможно из-за различных пусковых факторов, в том числе и ложных. Чтобы предотвратить их появление относительная селективность дополняется следующим:

• функцией выдержки на срабатывание;
• уставами по частоте, току, напряжению и т.п.

Абсолютный тип подразумевает отключение только в своей цепи при аварийной ситуации.

Карта селективности автоматических выключателей

Чтобы создать надежную токовую защиту, используют специальную карту. Она представляет собой схему времятоковых характеристик устройств, которые монтируются поочередно в электрической цепи. Часто карта селективности не применяется, что в будущем, возможно, приведет к отключению электроэнергии у потребителя.

Практика показывает, что такая карта нужна не всегда. Она применяется в случае возникновения серьезных повреждений. Для обеспечения избирательности (см. начало статьи) показатель соотношения номиналов должен быть от 2.5. Если при расчетах получается завышенное значение, то устанавливают рубильники или же селективный автоматический выключатель, такой как вводной автомат ABB S750DR.

Таблица селективности автоматических выключателей

Селективная защита срабатывает лишь во время незначительных перегрузок, при КЗ её добиться будет сложнее. Некоторые производители продают свою продукцию с таблицами избирательности, которые помогут создавать различные схемы. На картинке внизу как раз представлен такой подход. Буква «T» означает полную селективность, а «цифра» частичное.

Существует несколько селективных схем подключения:

1. энергетическая;
2. временная;
3. полная;
4. токовая;
5. зонная;
6. частичная;
7. времятоковая.

Если вы ищете автоматический выключатель на 25А, предлагаем обратить внимание на наш Интернет-магазин. Здесь вы найдете огромный выбор качественных электротоваров и сопутствующей продукции.

vi-pole.ru

таблица, расчёт, карта и основные особенности

Селективность в области электрики является одним из основополагающих понятий. Она представляет собой защиту электрических устройств от поломок или каких-либо отклонений в работе. С помощью данной функции автоматы работают дольше, повышается уровень безопасности.

Что такое селективность в области электрики?

Селективность или избирательность – особенность релейной защиты, которая определяется умением находить неисправный элемент всей электрической системы и выключать именно его. Защита может быть двух видов: абсолютная и относительная, в зависимости от отключения участков. В первом случае более точно срабатывают предохранители на том участке, где произошло замыкание или поломка. Второй тип селективности заставляет отключаться автоматы, которые находятся выше, если защита других не вступила в действие по каким-либо причинам.

Типы селективности электрических приборов

Классификацию защиты электрических устройств можно представить в различии схем подключения:

• Полная. Если несколько приборов подключены последовательно, то на неисправность быстрее реагирует тот, что находится ближе к зоне аварии.
• Частичная. Принцип действия селективности автоматов аналогичен с полной, но существует ограничение величины тока.
• Временная. Такого рода избирательность предполагает разное время выдержки автоматов с одинаковыми характеристиками на срабатывание в случае поломки. Эта защита предназначена для того, чтобы подстраховать автоматы по скорости выключения. Например: первый начинает действовать спустя 0,2 сек, второй – 0,4 сек и т. д.
• Токовая. Принцип работы селективности тот же, что и у временной, но в этом случае параметром выступает максимальная токовая отметка. Выставляются определённые значения в порядке убывания от источника питания до объекта нагрузки. Например, при вводе 28 А., к розеткам 18 А и 12 – к свету.
• Времятоковая. Одна из самых сложных систем по защите от неисправностей. Аппараты подразделяются на четыре различные группы: A, B, C и D, каждая из которых реагирует на ток. В этом случае сложно составить схему защиты автоматических выключателей при коротком замыкании. Наиболее эффективна защита будет при первой группе А. Её используют в основном для электронных цепей. Наибольшую популярность и распространённость получили аппараты типа С, однако следует серьёзно отнестись к их установке.
• Зонная. Этот способ защиты используется чаще всего в промышленности, так как он является дорогостоящим и довольно сложным. За работой электрической сети следят специальные приборы. При достижении установленного значения все данные передаются в центр контроля, где выбирается аппарат для выключения. Селективность этого вида предполагает наличие специальных электронных расцепителей. Они действуют следующим образом: при обнаружении какого-либо нарушения аппарат, расположенный ниже, подаёт сигнал другому автомату, который находится выше. Если в течение 1 секунды не сработает первое устройство, включится второе.
• Энергетическая. Здесь автоматы действуют очень быстро, благодаря чему ток короткого замыкания не успевает достичь максимального значения.

Таблица селективности

Защита автоматических выключателей исправно работает обычно при маленьких перегрузках. При коротком замыкании сформировать селективность намного тяжелей. Для таких целей существует таблица селективности, которая позволяет генерировать связки с избирательностью вступления в действие. Один расчёт предназначен для одного вида аппарата. Ниже представлен пример такой таблицы, который также можно найти на интернет-сайтах производителей автоматов.

Расчёт селективности

Чаще всего защитными устройствами выступают обыкновенные автоматические выключатели. Их селективность обеспечивается с помощью верного выбора и настроек параметров. Принцип работы таких выключателей обусловлен выполнением следующего условия:

• Iс.о.послед ≥ Kн.о.* I к.пред., где:
  • — Iс.о.послед — ток, при котором вступает в действие защита;
  • — I к.пред. — ток короткого замыкания в конце зоны действия защиты;
  • — Kн.о. — коэффициент надёжности, зависящий от параметров.

Определить селективность при управлении аппаратов по времени можно при помощи следующей формулы:

• tс.о.послед ≥ tк.пред.+ ∆t, где:
  • — tс.о.послед и tк.пред. — временные интервалы, через которые срабатывают отсечки автоматов, в зависимости от близости к источнику питания;
  • — ∆t — временная ступень селективности.

Карта селективности

Для того чтобы обеспечить максимальную защиту автоматических выключателей, нужна специальная карта селективности или её графическое изображение. Эта карта представляет собой своеобразную схему, где отображаются все совокупности токовых характеристик используемых устройств в электрической сети (пример представлен ниже).

Одно из основных правил защиты выключателей – все автоматы должны быть подключены друг за другом по очереди. Карта селективности предназначена для изображения характеристик всех этих приборов. Для её создания необходимо придерживаться ряда правил:

• Установки защит должны исходить из одного напряжения;
• Рисуя карту нужно правильно выбрать масштаб, чтобы были изображены все расчётные точки;
• Помимо характеристик автоматов, следует указать максимальные и минимальные значения коротких замыканий в точках системы.

Как показывает практика, селективность защиты требуется не всегда. Её применяют, только если есть риск серьёзных повреждений. Когда при расчёте получаются высокие значения номиналов автоматов, рекомендуется установить рубильники или специальные селективные устройства.

Селективность автоматов ПУЭ

Существует свод правил устройств электроустановок (ПУЭ), где есть чёткие понятия, как эксплуатировать автоматические выключатели. В пункте 3.1.4. сказано: для того чтобы автоматы защиты не отключали устройства при кратковременных перегрузках, уставки выключателей нужно выбирать по номинальным токам электроприёмников.

Следует выделить ещё одно важное правило: в качестве устройств защиты должны использоваться предохранители и автоматические выключатели.

Принцип селективности для выбора выключателей

При проведении электрики в доме необходимо учитывать тот факт, что ток может причинить большой вред. Во избежание неприятных последствий устанавливают предохранители или автоматические выключатели. Принцип селективности позволяет надёжно использовать электрическую сеть благодаря правильному выбору автоматов.

Для абсолютно любой схемы выявляется определённая система защиты, которая разделяют проводку на определённые участки, именуемые электрическими цепями. Поломка может возникнуть внутри приёмника, генератора или же проводов. Каждая неисправность требует особенного технического решения, благодаря которому можно быстро и эффективно найти и исправить повреждение.

Принцип селективности призван определять правила установки и совместимости защит. Он обеспечивает:

• безопасность электрики и людей;
• автоматическое выявление зоны поломки и её устранение;
• снабжение электрическим током все участки, расположенные рядом с повреждённым;
• поддержание качества электроэнергии.

Обобщая все вышесказанное, можно отметить, что избирательность защитных устройств, в том числе и автоматических выключателей, необходимо всегда учитывать при установке электрической проводки для безопасного и наиболее надёжного использования.

instrument.guru

Выбор автоматических выключателей для электродвигателей

Выбирая автоматические выключатели для защиты двигателей, мы должны учитывать, что при пуске электродвигателя, возникает пусковой ток, превышающий в 5 — 7 раз номинального значения.

Автоматические выключатели выбираются по условиям:

Uном. ≥ Uном.сети

где:

• Uном. – номинальное напряжение, В;
• Uном.сети – номинальное напряжение сети, В.

Iном.расц. ≥ Iном.дв.

где:

• Iном.расц. – номинальный ток расцепителя выключателя, А;
• Iном.дв. – номинальный ток электродвигателя, А.

Ток уставки электромагнитного и полупроводникового расцепителя выбирается по формуле [Л1,с. 106]:

Для приближенного расчета тока уставки электромагнитного и полупроводникового расцепителя, можно принять по таблице 6.1 [Л1,с. 107].

Таблица 6.1 – Значения коэффициентов для расчета тока срабатывания отсечки автоматических выключателей, устанавливаемых в цепях электродвигателей

Автоматический выключателиь	Расцепитель			kз	kа	kр	kн
А3700; А3790	Полупроводниковый		РП	1,1	1,0	1,3	1,5
ВА			БПР
«Электрон»			РМТ			1,35	1,6
			МТЗ-1		1,4		2,2
АВМ	Электромагнитный				1,4	1,1	1,8
А3110; АП-50; А3700; ВА; АЕ20						1,3	2,1
А3120; А3130; А3140						1,15	1,9

Надежность срабатывания автомата при двухфазном и однофазном коротком замыкании при КЗ на выводах электродвигателя определяется коэффициентом чувствительности и рассчитывается по формуле [Л1,с. 107]:

При отсутствии значений по коэффициенту разбросу kp, рекомендуется принимать коэффициент чувствительности в пределах 1,4-1,5.

В случае если чувствительности защиты от междуфазных КЗ недостаточно, следует принять следующие меры:

• уточнить значение Iс.о с учетом влияния сопротивления внешней сети на пусковой ток электродвигателя;
• выбрать другой тип АВ;
• увеличить сечение кабеля на одну, две ступени, но не больше;
• применить выносную релейную защиту.

При недостаточной чувствительности защиты от однофазных КЗ, следует принять следующие меры:

• применить кабель другой конструкции с нулевой жилой, алюминиевой оболочкой;
• проложить дополнительные зануляющие металлические связи;
• применить АВ со встроенной защитой от однофазных КЗ;
• применить выносную релейную защиту от однофазных КЗ, ток срабатывания данной защиты принимается 0,5-1*Iном.дв. Коэффициент чувствительности kч > 1,5, согласно ПУЭ 7-издание;

Выбор тока срабатывания для теплового и электромагнитного (комбинированного) расцепителя автоматического выключателя

Для того, чтобы защитить двигатель от перегрузки, то есть от повреждений, вызываемых длительным протеканием тока превышающего номинальный, нужно использовать тепловые и электромагнитные (комбинированные) расцепители. Номинальный ток теплового расцепителя определяется по формуле [Л1. с 109]:

Данные коэффициенты определяются для разных типов выключателя по таблице 6.2 [Л1. с 112].

Таблица 6.2 – Значения коэффициентов для расчета тока срабатывания защиты от перегрузки автоматических выключателей

Автоматический выключателиь	Расцепитель		kз	kр	kн = kз*kр	kв
А3700; АЕ20	Тепловой		—	—	1,15	1
А3110; АП50					1,25	1
ВА51; ВА52					1,2-1,35	1
АВМ	Электромагнитный		1,1	1,1	1,2	0,5-0,7
А3700	Полупроводни- ковый	РП	1,1	1,15-1,2	1,27-1,32	0,97-0,98
«Электрон»		МТЗ-1, РМТ	1,1	1,15-1,35	1,27-1,49	0,75
ВА

raschet.info

Выбор автоматического выключателя — Руководство по устройству электроустановок

Критерии выбора автоматического выключателя

Выбор автоматических выключателей определяется электрическими характеристиками электроустановки, условиями эксплуатации, нагрузками и необходимостью дистанционного управления (в зависимости от типа планируемой телекоммуникационной сети).

Выбор автоматического выключателя производится с учетом:

• электрических характеристик электроустановки, для которой предназначен этот автоматический выключатель;
• условий его эксплуатации: температуры окружающей среды, размещения в здании подстанции или корпусе распределительного щита, климатических условий и др.;
• требований к включающей и отключающей способности при коротких замыканиях, эксплуатационных требований: селективного отключения, требований к дистанционному управлению и индикации и соответствующим вспомогательным контактам, дополнительным расцепителям, соединениям;
• правил устройства электроустановок, в частности требований в отношении обеспечения защиты людей;
• характеристик нагрузки, например электродвигателей, люминесцентного освещения, разделительных трансформаторов низкого напряжения.

Следующие замечания относятся к выбору низковольтного автоматического выключателя для использования в распределительных системах.

Выбор номинального тока с учетом окружающей температуры

Номинальный ток автоматического выключателя определяется для работы при определенной температуре окружающей среды, которая обычно составляет:

• 30°С для бытовых автоматических выключателей;
• 40°С для промышленных автоматических выключателей.

Функционирование этих автоматических выключателей при другой окружающей температуре зависит главным образом от технологии применяемых расцепителей (рис. h50).

Рис. h50: Температура окружающей среды

Некомпенсируемые термомагнитные комбинированные расцепители

Порог срабатывания автоматических выключателей с некомпенсируемыми комбинированными расцепителями зависит от окружающей температуры.

Автоматические выключатели с некомпенсируемыми термомагнитными расцепителями имеют порог срабатывания, который зависит от окружающей температуры. Если автоматический выключатель установлен в оболочке или в помещении с высокой температурой (например, в котельной), то ток, необходимый для отключения этого автоматического выключателя при перегрузке, будет заметно ниже. Когда температура среды, в которой расположен автоматический выключатель, превышает оговоренную изготовителем температуру, его характеристики окажутся «заниженными». По этой причине изготовители автоматических выключателей приводят таблицы с поправочными коэффициентами, которые необходимо применять при температурах, отличных от оговоренной температуры функционирования автоматического выключателя. Из типовых примеров таких таблиц (рис. h51) следует, что при температуре, оговоренной изготовителем, происходит повышение порога срабатывания соответствующего автоматического выключателя. Кроме того, небольшие модульные автоматические выключатели, установленные вплотную друг к другу (рис. h37), обычно монтируются в небольшом закрытом металлическом корпусе. В таком случае, вследствие взаимного нагрева при прохождении обычных токов нагрузки, к их токовым уставкам необходимо применять поправочный коэффициент 0,8.

Автоматические выключатели C60a, C60H: кривая C; C60N: кривые B и C (стандарт. температура: 30°С)

Ном. ток (А)	20 °C	25 °C	30 °C	35 °C	40 °C	45 °C	50 °C	55 °C	60 °C
1	1,05	1,02	1,00	0,98	0,95	0,93	0,90	0,88	0,85
2	2,08	2,04	2,00	1,96	1,92	1,88	1,84	1,80	1,74
3	3,18	3,09	3,00	2,91	2,82	2,70	2,61	2,49	2,37
4	4,24	4,12	4,00	3,88	3,76	3,64	3,52	3,36	3,24
6	6,24	6,12	6,00	5,88	5,76	5,64	5,52	5,40	5,30
10	10,6	10,3	10,0	9,70	9,30	9,00	8,60	8,20	7,80
16	16,8	16,5	16,0	15,5	15,2	14,7	14,2	13,8	13,5
20	21,0	20,6	20,0	19,4	19,0	18,4	17,8	17,4	16,8
25	26,2	25,7	25,0	24,2	23,7	23,0	22,2	21,5	20,7
32	33,5	32,9	32,0	31,4	30,4	29,8	28,4	28,2	27,5
40	42,0	41,2	40,0	38,8	38,0	36,8	35,6	34,4	33,2
50	52,5	51,5	50,0	48,5	47,4	45,5	44,0	42,5	40,5
63	66,2	64,9	63,0	61,1	58,0	56,7	54,2	51,7	49,2

NS250N/H/L (стандартная температура: 40°C)

Ном. ток (А)	40 °C	45 °C	50 °C	55 °C	60 °C
TM160D	160	156	152	147	144
TM200D	200	195	190	185	180
TM250D	250	244	238	231	225

Рис. h51: Таблицы для определения коэффициентов понижения/повышения токовых уставок, которые должны применяться к автоматическим выключателям с некомпенсируемыми тепловыми расцепителями в зависимости от температуры

Пример:
Какой номинальный ток (In) следует выбрать для автоматического выключателя C60 N? Этот аппарат:

• обеспечивает защиту цепи, в которой максимальный расчетный ток нагрузки составляет 34 А;
• установлен вплотную к другим автоматическим выключателям в закрытой распределительной коробке;
• эксплуатируется при окружающей температуре 50°С.

При окружающей температуре 50°С уставка автоматического выключателя C60N с номинальным током 40 А снизится до 35,6 А (см. таблицу на рис. h51). Взаимный нагрев в замкнутом пространстве учитывается поправочным коэффициентом 0,8. Таким образом, получаем 35,6 x 0,8 = 28,5 A, что неприемлемо для тока нагрузки 34 А.

Поэтому будет выбран автоматический выключатель на 50 А, и соответствующая скорректированная уставка по току составит 44 x 0,8 = 35,2 А.

Компенсированные комбинированные расцепители

Эти расцепители содержат биметаллическую компенсирующую пластину, которая обеспечивает возможность регулировки уставки по току отключения при перегрузке (Ir или Irth) в установленных пределах независимо от температуры окружающей среды.

Пример:

• В некоторых странах система заземления TT является стандартной в низковольтных распределительных системах, а бытовые (и аналогичные) электроустановки защищаются в месте ввода автоматическим выключателем, который устанавливается соответствующей энергоснабжающей организацией. Такой автоматический выключатель, помимо защиты от косвенного прикосновения, обеспечит отключение цепей при перегрузках, если потребитель превысит уровень потребляемого тока, оговоренный в его контракте с энергоснабжающей организацией. Регулировка уставок автоматического выключателя с номинальным током менее 60 А возможна при температуре от — 5 до +40°С.
• Низковольтные автоматические выключатели с номинальным током менее 630 А обычно оснащаются компенсируемыми расцепителями для этого диапазона температуры (от — 5 до +40 °С).

Электронные расцепители

Электронные расцепители устойчиво функционируют при изменении окружающей температуры.

Важным преимуществом электронных расцепителей является их устойчивая работа при изменении температурных условий. Однако само распределительное устройство часто налагает эксплуатационные ограничения при повышенных температурах, поэтому изготовители обычно приводят рабочую диаграмму, на которой указываются максимально допустимые значения уставок тока в зависимости от окружающей температуры (рис. h52).

Тип автоматического выключателя Masterpact NW20			40°C	45°C	50°C	55°C	60°C
h2/h3/h4	Выкатной, горизонтальное исполнение	In (A)	2,000	2,000	2,000	1,980	1,890
		Максимальное значение токовой уставки (Ir)	1	1	1	0,99	0,95
L1	Выкатной, вертикальное исполнение	In (A)	2,000	200	1,900	1,850	1,800
		Максимальное значение токовой уставки (Ir)	1	1	0,95	0,93	0,90

Рис. h52: Снижение максимального значения токовой уставки автоматического выключателя Masterpact NW20 в зависимости от температуры

Выбор уставок срабатывания без выдержки времени

На рис. h53 представлены основные характеристики расцепителей мгновенного срабатывания.

Тип	Расцепитель	Применения
	Электромагнитный 3-5 In Тип B	Источники питания, создающие низкие уровни тока короткого замыкания (резервные генераторы) Кабели или цепи большой длины
	Электромагнитный 5-10 In Тип C	Защита цепей: общий случай
	Электромагнитный 10-14 In Тип D или K	Защита цепей, имеющих высокие уровни переходных токов (цепи электродвигателей, трансформаторов)
	12 In Тип MA	Защита цепей электродвигателей в сочетании с контакторами, оснащенными тепловыми реле.

Рис. h53: Различные расцепители мгновенного действия

Выбор автоматического выключателя с учетом требований к отключающей способности при КЗ

Для установки низковольтного автоматического выключателя требуется, чтобы его предельная отключающая способность (или отключающая способность вышестоящего выключателя, удовлетворяющего условиям координации с нижестоящим) была равна расчетному ожидаемому току короткого замыкания или превышала.

Автоматический выключатель, предназначенный для использования в низковольтной электроустановке, должен удовлетворять одному из двух следующих условий:

• иметь предельную отключающую способность Icu (Icn), которая равна расчетному ожидаемому току короткого замыкания в месте установки или превышает его;
• использоваться совместно с другим устройством, расположенным выше по цепи и имеющим требуемую отключающую способность.

Во втором случае характеристики этих двух устройств должны быть согласованы так, чтобы ток, который может проходить через вышерасположенное устройство, не превышал максимальный ток, который способны выдержать нижерасположенный выключатель и все соответствующие кабели, провода и другие элементы цепи без какого-либо повреждения. Данный метод целесообразен при использовании:

Выбор автоматических выключателей вводных и отходящих линий

Случай применения одного трансформатора

Если трансформатор расположен на потребительской подстанции, то в некоторых национальных стандартах требуется применение низковольтного автоматического выключателя, в котором были бы явно видны разомкнутые контакты, такого как, например, выкатной выключатель Compact NS.

Пример (рис. h54):
Какой тип автоматического выключателя пригоден для главного автомата защиты электроустановки, питаемой от трехфазного понижающего трансформатора мощностью 250 кВА и напряжением во вторичной обмотке 400 В, установленного на потребительской подстанции?

Ток трансформатора In = 360 А
Ток (трехфазный) Isc = 8,9 кА

Для таких условий подходящим вариантом будет автоматический выключатель Compact NS400N с диапазоном регулировки расцепителя 160 — 400 А и предельной отключающей способностью (Icu) 45 кА.

Рис. h54: Пример установки автоматического выключателя на выходе трансформатора, расположенного на потребительской подстанции

Несколько трансформаторов, включенных параллельно

(рис. h55)

При наличии нескольких трансформаторов, включенных параллельно, автоматический выключатель, установленный на выходе самого маленького трансформатора, должен иметь отключающую способность не менее суммарной отключающей способности других низковольтных автоматических выключателей трансформаторов.

• Каждый из автоматических выключателей CBP, установленных на линиях, отходящих от низковольтного распределительного щита, должен быть способен отключать суммарный ток короткого замыкания от всех трансформаторов, подсоединенных к шинам, т.е. Isc1 + Isc2 + Isc3.
• Автоматические выключатели CBM, каждый из которых контролирует выход соответствующего трансформатора, должны быть способны отключать максимальный ток короткого замыкания, например, ток Isc2 + Isc3, если короткое замыкании возникло в месте, расположенном выше выключателя CBM1.


Из этих соображений понятно, что в таких обстоятельствах автоматический выключатель самого маленького трансформатора будет подвергаться самому большому току короткого замыкания, а автоматический выключатель самого большого трансформатора будет пропускать наименьший ток короткого замыкания.

• Номинальные токи отключения автоматических выключателей CBM должны выбираться в зависимости от номинальной мощности к КВА соответствующих трансформаторов.

Примечание: необходимыми условиями для успешной параллельной работы трехфазных трансформаторов являются следующие:
1. Фазовый сдвиг напряжений во вторичной и первичной обмотках должен быть одинаков во всех параллельно включенных трансформаторах.
2. Коэффициенты трансформации должны быть одинаковы для всех трансформаторов.
3. Напряжения короткого замыкания (Uк %) должны быть одинаковыми для всех трансформаторов.

Например, трансформатор мощностью 750 кВА с Uк = 6% будет правильно делить нагрузку с трансформатором мощностью 1000 кВА, имеющим Uк = 6%, т.е. эти трансформаторы будут автоматически нагружаться пропорционально их мощностям. Для трансформаторов, у которых отношение номинальных мощностей превышает 2, параллельная работа не рекомендуется.

Рис. h55: Параллельное включение трансформаторов

В таблице, приведенной на рис. h56, указаны максимальные токи короткого замыкания, которым подвергаются автоматические выключатели вводных и отходящих линий (соответственно CBM и CBP на рис. h55), для самой распространенной схемы параллельной работы (2 или 3 трансформатора одинаковой мощности). Приведенные данные базируются на следующих допущениях:

• мощность трехфазного короткого замыкания на стороне высокого напряжения трансформатора составляет 500 МВА;
• трансформаторы являются стандартными распределительными трансформаторами напряжением 20/0,4 кВ, характеристики которых приведены в таблице;
• кабели от каждого трансформатора к его низковольтному автоматическому выключателю состоят из одножильных проводников длиной 5 метров;
• между каждым автоматическим выключателем вводной цепи (CBM) и каждым автоматическим выключателем отходящей цепи (CBP) имеется шина питания длиной 1 м;
• распределительное устройство расположено в напольном закрытом распределительном щите, температура окружающего воздуха — 30°С.

Кроме того, в этой таблице указаны модели автоматических выключателей Schneider Electric, рекомендуемые для применения в каждом случае в качестве автоматических выключателей вводных и отходящих линий.

Количество и мощность трансформаторов 20/0,4 кВ (кВА)	Мин. отключающая способность авт. выключателя ввода Icu (кА)	Авт. выключатели ввода (CBM),полностью согласованные с авт.выключателем отходящих линий (CBP)	Мин. отключающая способность авт. выключателя отходящих линий Icu (кА)	Авт. выключатели ввода (CРВ)на ном. ток 250 A
2 x 400	14	NW08N1/NS800N	27	NSX250H
3 x 400	28	NW08N1/NS800N	42	NSX250H
2 x 630	22	NW10N1/NS1000N	42	NSX250H
3 x 630	44	NW10N1/NS1000N	67	NSX250H
2 x 800	19	NW12N1/NS1250N	38	NSX250H
3 x 800	38	NW12N1/NS1250N	56	NSX250H
2 x 1,000	23	NW16N1/NS1600N	47	NSX250H
3 x 1,000	47	NW16N1/NS1600N	70	NSX250H
2 x 1,250	29	NW20N1/NS2000N	59	NSX250H
3 x 1,250	59	NW20N1/NS2000N	88	NSX250L
2 x 1,600	38	NW25N1/NS2500N	75	NSX250L
3 x 1,600	75	NW25N1/NS2500N	113	NSX250L
2 x 2,000	47	NW32N1/NS3200N	94	NSX250L
3 x 2,000	94	NW32N1/NS3200N	141	NSX250L

Рис. h56: Максимальные значения тока короткого замыкания, который должне отключаться автоматическими выключателями ввода и отходящих линий (соответственно CBM и CBP) при параллельной работе нескольких трансформаторов

Пример (рис. h57):

• Выбор автоматического выключателя вводной линии (CBM):

Для трансформатора мощностью 800 кВА In = 1126 А, Icu (минимальный ток) = 38 кА (из рис. h56).
При таких характеристиках таблица рекомендует использовать Compact NS1250N (Icu = 50 кА).

• Выбор автоматического выключателя отходящей линии (CBP):

Из рис. h56 требуемая отключающая способность (Icu) для таких автоматических выключателей составляет 56 кА.

Для трех отходящих линий 1, 2 и 3 рекомендуется использовать токоограничивающие автоматические выключатели типа NS400 L, NS250 L и NS 100 L. В каждом случае номинальная отключающая способность Icu = 150 кА.

Рис. h57: Параллельная работа трансформаторов

Эти автоматические выключатели обеспечивают следующие преимущества:
  —   полное согласование с характеристиками вышерасположенных автоматических выключателей (CBM), т.е. селективность срабатывания защит;
  —   использование метода каскадирования с соответствующей экономией затрат в отношении всех элементов, расположенных ниже по цепи.

Выбор автоматических выключателей отходящих и оконечных линий

Значения тока короткого замыкания в любом месте электроустановки можно определить с помощью таблиц.

Использование таблицы G39

С помощью этой таблицы можно быстро определить величину трехфазного тока короткого замыкания в любом месте электроустановки, зная:

• величину тока короткого замыкания в точке, расположенной выше места, предназначенного для установки соответствующего автоматического выключателя;
• длину, сечение и материал проводников между этими двумя точками.

После этого можно выбрать автоматический выключатель, у которого отключающая способность превышает полученное табличное значение.

Детальный расчет тока короткого замыкания

Для того, чтобы более точно рассчитать величину тока короткого замыкания, особенно в случае, когда отключающая способность автоматического выключателя чуть меньше величины, полученной из таблицы, необходимо использовать метод, описанный в разделе Ток короткого замыкания.

Двухполюсные автоматические выключатели (для фазы и нейтрали) с одним защищенным полюсом

Такие автоматические выключатели обычно имеют устройство максимальной защиты только на полюсе фазы и могут применяться в системах TT, TN-S и IT. В системе IT должны выполняться следующие условия:

• условие (B) из таблицы G67 для максимальной защиты нулевого проводника в случае двойного короткого замыкания;
• отключающая способность при КЗ: двухполюсный автоматический выключатель (фаза-нейтраль) должен быть способен отключать на одном полюсе (при линейном напряжении) ток двойного короткого замыкания, равный 15% трехфазного тока короткого замыкания в месте его установки, если этот ток не превышает 10 кА, или 25% трехфазного тока короткого замыкания, если он превышает 10 кА;
• защита от косвенного прикосновения: такая защита обеспечивается в соответствии с правилами, предусмотренными для систем заземления IT.

Недостаточная отключающая способность при КЗ

В низковольтных распределительных системах, особенно в сетях, эксплуатируемых в тяжелых условиях, иногда случается, что рассчитанный ток трехфазного КЗ Isc превышает предельную отключающую способность Icu автоматических выключателей, имеющихся в наличии для установки, или же изменения, произошедшие в системе выше, привели к изменениям требований к отключающим способностям автоматических выключателей.

• Решение 1: убедитесь в том, что соответствующие автоматические выключатели, расположенные выше тех, которых это коснулось, являются тогоограничивающими, поскольку в таком случае можно использовать принцип каскадного включения (см. подраздел Согласование характеристик автоматических выключателей).
• Решение 2: установите несколько автоматических выключателей с более высокой отключающей способностью. Такое решение представляется экономически целесообразным в том случае, если затронуты один или два автоматических выключателя.
• Решение 3: установите последовательно с затронутыми автоматическими выключателями и выше по цепи токоограничивающие плавкие предохранители (типа gG или aM). При этом такая схема должна отвечать следующим условиям:

  —   предохранитель должен иметь соответствующий номинал;
  —   предохранитель не должен устанавливаться в цепи нулевого проводника, за исключением определенных электроустановок системы IT, в которых при двойном коротком
      замыкании в нулевом проводнике возникает ток, превышающий отключающую способность автоматического выключателя.

В этом случае расплавление предохранителя в нулевом проводнике приведет к тому, что этот автоматический выключатель отключит все фазы.

ru.electrical-installation.org

Расчет сечения кабеля и автоматического выключателя

Параметры срабатывания автоматических выключателей

 Из таблицы  видно, что при токах до 1,13*Iн автомат не сработает. При возникновении перегрузки цепи на 13% больше номинального тока (1,13*Iн), автоматический выключатель отключиться не ранее, чем через час, а при перегрузке до 45% (1,45Iн), тепловой расцепитель автомата должен сработать в течение одного часа (т.е. может сработать и через час). Таким образом, в диапазоне токов 1,13-1,45 от номинального тока Iн тепловой расцепитель автомата сработает за время от нескольких минут, до нескольких часов. Из всего этого следует, что при выборе автоматического выключателя стоит учитывать не только его номинальный ток, но и значение уставки теплового расцепителя, которая не должна превышать длительно допустимый ток для защищаемой линии.

Что будет если не учесть уставку теплового расцепителя при выборе автомата? Для удобства рассмотрим пример:

 Возьмем самый распространенный номинал автомата – 16 А, ток перегрузки, при котором сработает автомат в течении часа будет равен 16*1,45=23,2 А (выше была представлена таблица, из которой видно, что значение уставки теплового расцепителя равна 1,45 номинального тока). Соответственно именно под этот ток и стоит подбирать сечение кабеля. Из таблицы 1.3.4. подбираем подходящее сечение: для скрытой электропроводки из меди — это минимум 2,5 мм² (максимальный ток перегрузки 27 А).

 Аналогичным образом можно провести расчёты и для автомата 10 А. Ток, при котором автомат выключится в течении часа будет равен 10·1,45= 14,5А. По таблице этому ток соответствует кабель сечением 1,5 мм².

 Очень часто монтажники пренебрегают этим правилом и для защиты линии сечением 2,5 мм² ставят автоматический выключатель номиналом 25А (ведь линии длительно может выдерживать ток 25 А). Но при этом забывают, что неотключаемый ток такого автомата составляет 25*1,13=28,25 А, а это уже больше длительно допустимого тока перегрузки. Ток, при котором автомат отключится в течении часа составит 25*1,45=36,25 А!!! При таком токе и за такое время кабель перегреется и сгорит.

 Также не стоит забывать, что на рынке кабельной продукции большую часть составляют кабеля, произведенные не по ГОСТу, а по ТУ. Из этого следует, что их фактическое сечение будет занижено. Покупая кабель, произведенный по ТУ, вместо кабеля с сечением жил 2,5 мм² Вы можете получить кабель с фактическим сечением жил менее 2,0 мм²!

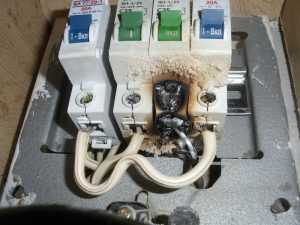

Вот пример того, что может случиться в случае пренебрежения правила выбора сечения кабеля и автомата:

electrotech.by
