Выбор кабеля по сечению: Калькулятор расчета сечения кабеля

расчет сечения кабеля по мощности

Калькулятор позволяет рассчитать сечение токоведущих жил электрических проводов и кабелей по электрической мощности.

Вид электрического тока

Вид тока зависит от системы электроснабжения и подключаемого оборудования.

Выберите вид тока: ВыбратьПеременный токПостоянный ток

Материал проводников кабеля

Материал проводников определяет технико-экономические показатели кабельной линии.

Выберите материал проводников:

ВыбратьМедь (Cu)Алюминий (Al)

Суммарная мощность подключаемой нагрузки

Мощность нагрузки для кабеля определяется как сумма потребляемых мощностей всех электроприборов, подключаемых к этому кабелю.

Введите мощность нагрузки: кВт

Номинальное напряжение

Введите напряжение: В

Только для переменного тока

Система электроснабжения: ВыбратьОднофазнаяТрехфазная

Коэффициент мощности cosφ определяет отношение активной энергии к полной. Для мощных потребителей значение указано в паспорте устройства. Для бытовых потребителей cosφ принимают равным 1.

Коэффициент мощности cosφ:

Способ прокладки кабеля

Способ прокладки определяет условия теплоотвода и влияет на максимальную допустимую нагрузку на кабель.

Выберите способ прокладки:

ВыбратьОткрытая проводкаСкрытая проводка

Количество нагруженных проводов в пучке

Для постоянного тока нагруженными считаются все провода, для переменного однофазного — фазный и нулевой, для переменного трехфазного — только фазные.

Выберите количество проводов:

ВыбратьДва провода в раздельной изоляцииТри провода в раздельной изоляцииЧетыре провода в раздельной изоляцииДва провода в общей изоляцииТри провода в общей изоляции

Минимальное сечение кабеля: 0

Кабель с рассчитанным сечением не будет перегреваться при заданной нагрузке. Для окончательного выбора сечения кабеля необходимо проверить падение напряжения на токонесущих жилах кабельной линии.

Длина кабеля

Введите длину кабеля: м

Допустимое падение напряжения на нагрузке

Введите допустимое падение: %

Минимальное сечение кабеля с учетом длины: 0

Рассчитанное значение сечения кабеля является ориентировочным и не может использоваться в проектах систем электроснабжения без профессиональной оценки и обоснования в соответствии с нормативными документами!

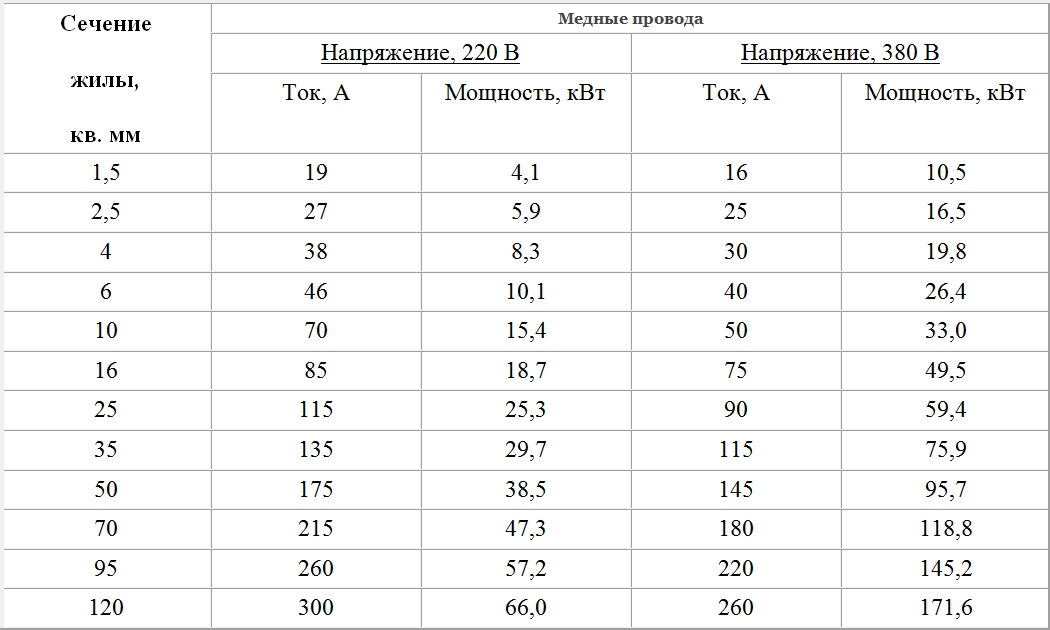

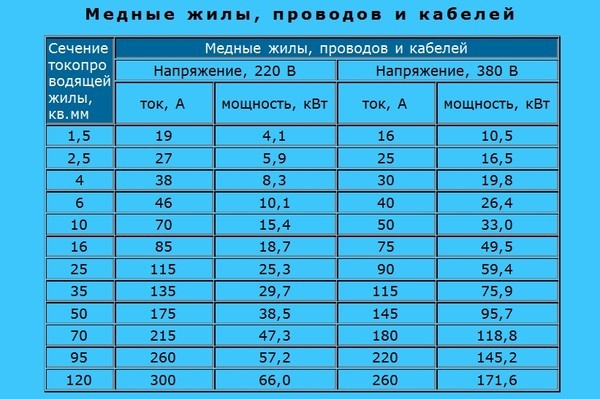

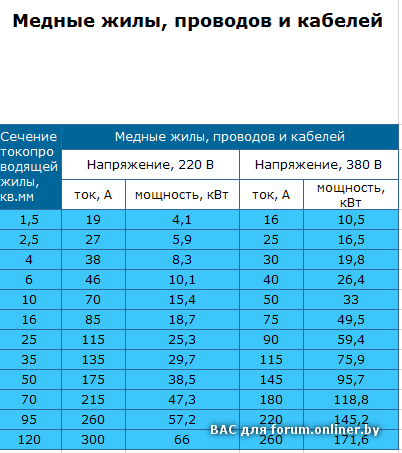

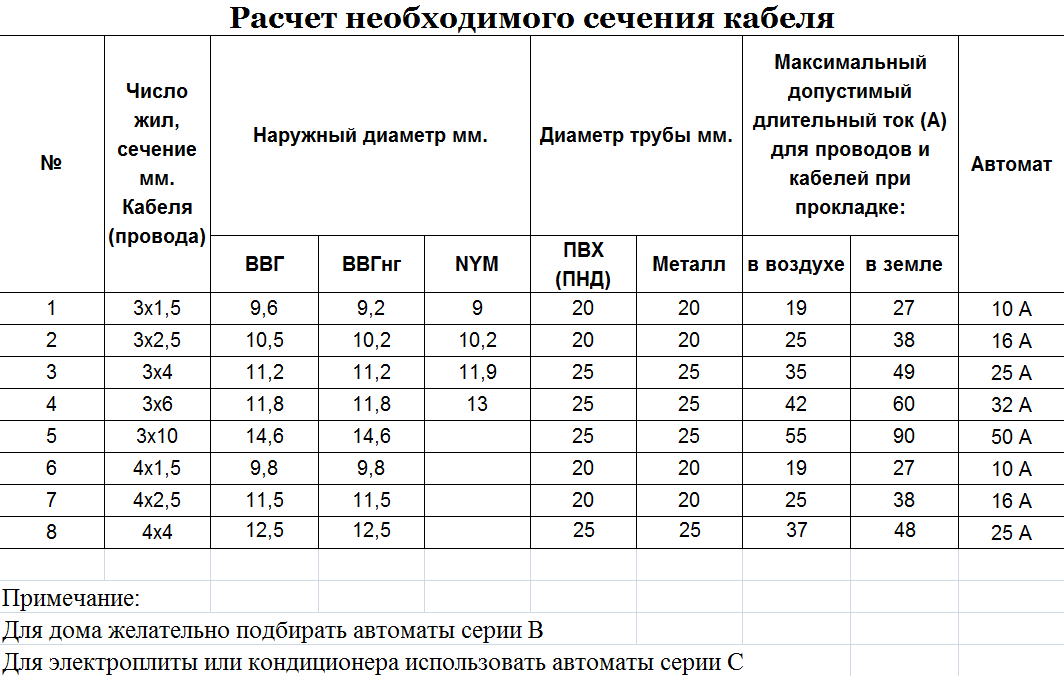

Таблица сечения кабеля по мощности и току

Сечение	Медные жилы проводов и кабелей
Токопроводящие жилы	Напряжение 220В		Напряжение 380В
мм. кв.	Ток, А	Мощность, кВт	Ток, А	Мощность, кВт
1,5	19	4,1	16	10,5
2,5	27	5,9	25	16,5
4	38	8,3	30	19,8
6	46	10,1	40	26,4
10	70	15,4	50	33,0
16	85	18,7	75	49,5
25	115	25,3	90	59,4
35	135	29,7	115	75,9
50	175	38,5	145	95,7
70	215	47,3	180	118,8
95	260	57,2	220	145,2
120	300	66,0	260	171,6
Сечение	Алюминиевые жилы, проводов и кабелей
токопроводящие жилы	Напряжение, 220В		Напряжение, 380В
мм. кв.	ток, А	Мощность, кВт	Ток, А	Мощность, кВт
2,5	20	4,4	19	12,5
4	28	6,1	23	15,1
6	36	7,9	30	19,8
10	50	11,0	39	25,7
16	60	13,2	55	36,3
25	85	18,7	70	46,2
35	100	22,0	85	56,1
50	135	29,7	110	72,6
70	165	36,3	140	92,4
95	200	44,0	170	112,2
120	230	50,6	200	132,0

Для чего нужен расчет сечения?

Электрические кабели и провода – основа энергетической системы, если они подобраны неправильно, это сулит множество неприятностей.

Делая ремонт в доме или квартире, а особенно при возведении новой конструкции, уделите должное внимание схеме проводки и выбору корректного сечения кабеля для питания мощности, которая в процессе эксплуатации может возрастать.

Специалисты нашей компании при монтаже стабилизаторов напряжения и систем резервного электропитания сталкиваются с халатным отношением электриков и строителей к организации проводки в частных домах, в квартирах и на промышленных объектах. Плохая проводка может быть не только в тех помещениях, где длительное время не было капитального ремонта, а также когда дом проектировался одним владельцем под однофазную сеть, а новый владелец решил «завести» трехфазную сеть, но уже не имел возможности подключить нагрузку равномерно к каждой из фаз. Нередко провод сомнительного качества и недостаточного сечения встречается в тех случаях, когда строительный подрядчик решил сэкономить на стоимости провода, а также возможны любые другие ситуации, когда рекомендуется делать энергоаудит.

Современный набор бытовых приборов требует индивидуального подхода для расчета сечения кабеля, поэтому нашими инженерами был разработан этот онлайн калькулятор по расчету сечения кабеля по мощности и току. Проектируя свой дом или выбирая стабилизатор напряжения, вы всегда можете проверить, какое сечение кабеля требуется для этой задачи. Все что от вас требуется, это внести корректные значения соответствующие вашей ситуации.

Обращаем ваше внимание, что недостаточное сечение кабеля ведет к перегреванию провода, тем самым существенно повышая возможность возникновения короткого замыкания в электрической сети, выходу из строя подключенного оборудования и возникновению пожара. Качество силовых кабелей и корректность выбора их сечения гарантирует долгие годы службы и безопасность эксплуатации.

Расчет сечения кабеля для постоянного тока

Данный калькулятор хорош также тем, что позволяет корректно рассчитать сечение кабеля для сетей постоянного тока. Это особенно актуально для систем резервного питания на основе мощных инверторов, где применяются аккумуляторы большой емкости, а разрядный постоянный ток может достигать 150 Ампер и более. В таких ситуациях учитывать сечение провода для постоянного тока крайне важно, поскольку при заряде аккумуляторов важна высокая точность напряжения, а при недостаточном сечении кабеля могут возникать ощутимые потери и, соответственно, аккумулятор будет получать недостаточный уровень напряжения заряда постоянного тока. Подобная ситуация может послужить ощутимым фактором сокращения срока службы батареи.

Расчет сечения кабеля | Таблицы, формулы и примеры

Самое уязвимое место в сфере обеспечения квартиры или дома электрической энергией – это электропроводка. Во многих домах продолжают использовать старую проводку, не рассчитанную на современные электроприборы. Нередко подрядчики и вовсе стремятся сэкономить на материалах и укладывают провода, не соответствующие проекту. В любом из этих случаев необходимо сначала сделать расчет сечения кабеля, иначе можно столкнуться с серьезными и даже трагичными последствиями.

Для чего необходим расчет кабеля

В вопросе выбора сечения проводов нельзя следовать принципу «на глаз». Протекая по проводам, ток нагревает их. Чем выше сила тока, тем сильнее происходит нагрев. Эту взаимосвязь легко доказать парой формул. Первая из них определяет активную силу тока:

где I – сила тока, U – напряжение, R – сопротивление.

Из формулы видно: чем больше сопротивление, тем больше будет выделяться тепла, т. е. тем сильнее проводник будет нагреваться. Сопротивление определяют по формуле:

R = ρ · L/S (2),

где ρ – удельное сопротивление, L – длина проводника, S – площадь его поперечного сечения.

Чем меньше площадь поперечного сечения проводника, тем выше его сопротивление, а значит выше и активная мощность, которая говорит о более сильном нагреве. Исходя из этого, расчет сечения необходим для обеспечения безопасности и надежности проводки, а также грамотного распределения финансов.

Что будет, если неправильно рассчитать сечение

Без расчета сечения проводника можно столкнуться с одной из двух ситуаций:

Слишком сильный перегрев проводки. Возникает при недостаточном диаметре проводника. Создает благоприятные условия для самовозгорания и коротких замыканий.
Неоправданные затраты на проводку. Такое происходит в ситуациях, когда были выбраны проводники избыточного диаметра. Конечно, опасности здесь нет, но кабель большего сечения стоит дороже и не столь удобен в работе.

Что еще влияет на нагрев проводов

Из формулы (2) видно, что сопротивление проводника зависит не только от площади поперечного сечения. В связи с этим на его нагрев будут влиять:

Материал. Пример – у алюминия удельное сопротивление больше, чем у меди, поэтому при одинаковом сечении проводов медь будет нагреваться меньше.
Длина. Слишком длинный проводник приводит к большим потерям напряжения, что вызывает дополнительный нагрев. При превышении потерь уровня 5% приходится увеличивать сечение.

Пример расчета сечения кабеля на примере BBГнг 3×1,5 и ABБбШв 4×16

Трехжильный кабель BBГнг 3×1,5 изготавливается из меди и предназначен для передачи и распределения электричества в жилых домах или обычных квартирах. Токопроводящие жилы в нем изолированы ПВХ (В), из него же состоит оболочка. Еще BBГнг 3×1,5 не распространяет горение нг(А), поэтому полностью безопасен при эксплуатации.

Кабель ABБбШв 4×16 четырехжильный, включает токопроводящие жилы из алюминия. Предназначен для прокладки в земле. Защита с помощью оцинкованных стальных лент обеспечивает кабелю срок службы до 30 лет. В компании «Бонком» вы можете приобрести кабельные изделия оптом и в розницу по приемлемой цене. На большом складе всегда есть в наличии вся продукция, что позволяет комплектовать заказы любого ассортимента.

Порядок расчета сечения по мощности

В общем виде расчет сечения кабеля по мощности происходит в 2 этапа. Для этого потребуются следующие данные:

Суммарная мощность всех приборов.
Тип напряжения сети: 220 В – однофазная, 380 В – трехфазная.
ПУЭ 7. Правила устройства электроустановок. Издание 7.
Материал проводника: медь или алюминий.
Тип проводки: открытая или закрытая.

Шаг 1. Потребляемую мощность электроприборов можно найти в их инструкции или же взять средние характеристики. Формула для расчета общей мощности:

ΣP = (P₁ + Р₂ + … + Рₙ) · Кс · Кз,

где P₁, P₂ и т. д. – мощность подключаемых приборов, К_с– коэффициент спроса, который учитывает вероятность включения всех приборов одновременно, К_з – коэффициент запаса на случай добавления новых приборов в доме. К_с определяется так:

для двух одновременно включенных приборов – 1;
для 3-4 – 0,8;
для 5-6 – 0,75;
для большего количества – 0,7.

К_з в расчете кабеля по нагрузке имеет смысл принять как 1,15-1,2. Для примера можно взять общую мощность в 5 кВт.

Шаг 2. На втором этапе остается по суммарной мощности определить сечение проводника. Для этого используется таблица расчета сечения кабеля из ПУЭ. В ней дана информация и для медных, и для алюминиевых проводников. При мощности 5 кВт и закрытой однофазной электросети подойдет медный кабель сечением 4 мм².

Правила расчета по длине

Расчет сечения кабеля по длине предполагает, что владелец заранее определил, какое количество метров проводника потребуется для электропроводки. Таким методом пользуются, как правило, в бытовых условиях. Для расчета потребуются такие данные:

L – длина проводника, м. Для примера взято значение 40 м.
ρ – удельное сопротивление материала (медь или алюминий), Ом/мм²·м: 0,0175 для меди и 0,0281 для алюминия.
I – номинальная сила тока, А.

Шаг 1. Определить номинальную силу тока по формуле:

I = (P · К_с) / (U · cos ϕ) = 8000/220 = 36 А,

где P – мощность в ваттах (суммарная всех приборов в доме, для примера взято значение 8 кВт), U – 220 В, К_с – коэффициент одновременного включения (0,75), cos φ – 1 для бытовых приборов. В примере получилось значение 36 А.

Шаг 2. Определить сечение проводника. Для этого нужно воспользоваться формулой (2):

R = ρ · L/S.

Потеря напряжения по длине проводника должна быть не более 5%:

dU = 0,05 · 220 В = 11 В.

Потери напряжения dU = I · R, отсюда R = dU/I = 11/36 = 0,31 Ом. Тогда сечение проводника должно быть не меньше:

S = ρ · L/R = 0,0175 · 40/0,31 = 2,25 мм².

В случае с трехжильным кабелем площадь поперечного сечения одной жилы должна составить 0,75 мм². Отсюда диаметр одной жилы должен быть не менее (√S/ π) · 2 = 0,98 мм. Кабель BBГнг 3×1,5 удовлетворяет этому условию.

Как рассчитать сечение по току

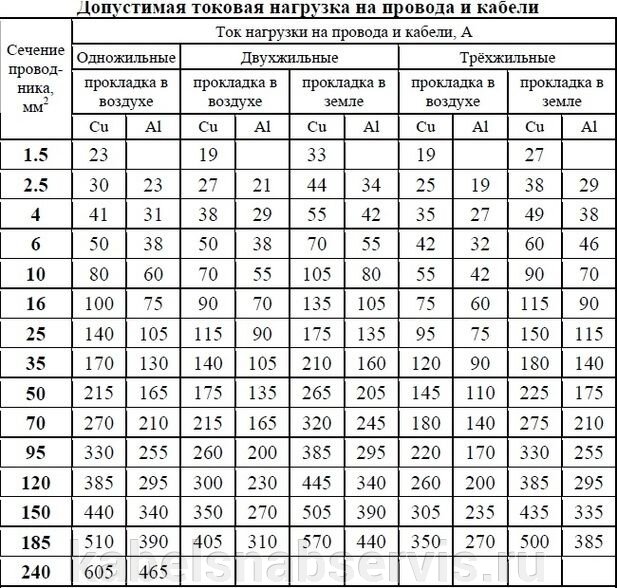

Расчет сечения кабеля по току осуществляется также на основании ПУЭ, в частности, с использованием таблиц 1.3.6. и 1.3.7. Зная суммарную мощность электроприборов, можно по формуле определить номинальную силу тока:

I = (P · К_с) / (U · cos ϕ).

Для трехфазной сети используется другая формула:

I=P/(U√3cos φ),

где U будет равно уже 380 В.

Если к трехфазному кабелю подключают и однофазных, и трехфазных потребителей, то расчет ведется по наиболее нагруженной жиле. Для примера с общей мощностью приборов, равной 5 кВт, и однофазной закрытой сети получается:

I = (P · К_с) / (U · cos ϕ) = (5000 · 0,75) / (220 · 1) = 17,05 А, при округлении 18 А.

BBГнг 3×1,5 – медный трехжильный кабель. По таблице 1.3.6. для силы тока 18 А ближайшее в значение – 19 А (при прокладке в воздухе). При номинальной силе тока 19 А сечение его токопроводящей жилы должно составлять не менее 1,5 мм². У кабеля BBГнг 3×1,5 одна жила имеет сечение S = π · r² = 3,14 · (1,5/2)² = 1,8 мм², что полностью соответствует указанному требованию.

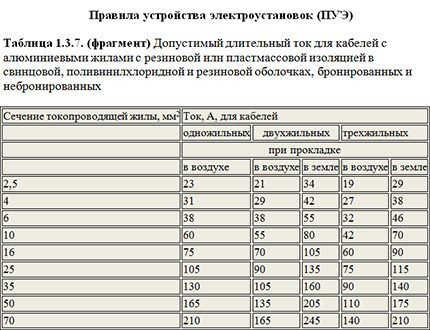

Если рассматривать кабель ABБбШв 4×16, необходимо брать данные из таблицы 1.3.7. ПУЭ, где указаны значения для алюминиевых проводов. Согласно ей, для четырехжильных кабелей значение тока должно определяться с коэффициентом 0,92. В рассматриваемом примере к 18 А ближайшее значение по таблице 1.3.7. составляет 19 А.

С учетом коэффициента 0,92 оно составит 17,48 А, что меньше 18 А. Поэтому необходимо брать следующее значение – 27 А. В таком случае сечение токопроводящей жилы кабеля должно составлять 4 мм². У кабеля ABБбШв 4×16 сечение одной жилы равно:

S = π · r² = 3,14 · (4,5/2)² = 15,89 мм².

Согласно таблице 1.3.7. этот кабель рациональнее использовать при номинальном токе 60 А (при прокладке по воздуху) и до 90 А (при прокладке в земле).

по мощности, току, с учетом длины

При прокладке электропроводки требуется знать, кабель с жилами какого сечения вам надо будет прокладывать. Выбор сечения кабеля можно делать либо по потребляемой мощности, либо по потребляемому току. Также учитывать надо длину кабеля и способ укладки.

Содержание статьи

Выбираем сечение кабеля по мощности

Подобрать сечение провода можно по мощности приборов, которые будут подключаться. Эти приборы называются нагрузкой и метод может еще называться «по нагрузке». Суть его от этого не меняется.

Выбор сечения кабеля зависит от мощности и силы тока

Собираем данные

Для начала находите в паспортных данных бытовой техники потребляемую мощность, выписываете ее на листочек. Если так проще, можно посмотреть на шильдиках — металлических пластинах или стикерах, закрепленных на корпусе техники и аппаратуры. Там есть основная информация и, чаще всего, присутствует мощность. Опознать ее проще всего по единицам измерения. Если изделие произведено в России, Белоруссии, Украине обычно стоит обозначение Вт или кВт, на оборудовании из Европы, Азии или Америки стоит обычно английское обозначение ваттов — W, а потребляемая мощность (нужна именно она) обозначается сокращением «TOT» или TOT MAX.

Пример шильдика с основной технической информацией. Нечто подобное есть на любой технике

Если и этот источник недоступен (информация затерлась, например, или вы только планируете приобрести технику, но еще не определились с моделью), можно взять среднестатистические данные. Для удобства они сведены в таблицу.

Таблица потребляемой мощности различных электроприборов

Находите ту технику, которую планируете ставить, выписываете мощность. Дана она порой с большим разбросом, так что иногда трудно понять, какую цифру брать. В данном случае, лучше брать по-максимуму. В результате при расчетах у вас будет несколько завышена мощность оборудования и потребуется кабель большего сечения. Но для вычисления сечения кабеля это хорошо. Горят только кабели с меньшим сечением, чем это необходимо. Трассы с большим сечением работают долго, так как греются меньше.

Суть метода

Чтобы подобрать сечение провода по нагрузке, складываете мощности приборов, которые будут подключаться к данному проводнику. При этом важно, чтобы все мощности были выражены в одинаковых единицах измерения — или в ваттах (Вт), или в киловаттах (кВт). Если есть разные значения, приводим их к единому результату. Для перевода киловатты умножают на 1000, и получают ватты. Например, переведем в ватты 1,5 кВт. Это будет 1,5 кВт * 1000 = 1500 Вт.

Если необходимо, можно провести обратное преобразование — ватты перевести в киловатты. Для это цифру в ваттах делим на 1000, получаем кВт. Например, 500 Вт / 1000 = 0,5 кВт.

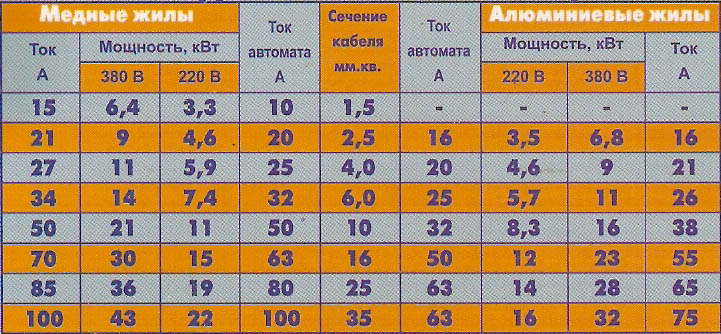

Далее, собственно, начинается выбор сечения кабеля. Все очень просто — пользуемся таблицей.

Сечение кабеля, мм2	Диаметр проводника, мм	Медный провод			Алюминиевый провод
		Ток, А	Мощность, кВт		Ток, А	Мощность, кВт
		Ток, А	220 В	380 В	Ток, А	220 В	380 В
0,5 мм2	0,80 мм	6 А	1,3 кВт	2,3 кВт
0,75 мм2	0,98 мм	10 А	2,2 кВт	3,8 кВт
1,0 мм2	1,13 мм	14 А	3,1 кВт	5,3 кВт
1,5 мм2	1,38 мм	15 А	3,3 кВт	5,7 кВт	10 А	2,2 кВт	3,8 кВт
2,0 мм2	1,60 мм	19 А	4,2 кВт	7,2 кВт	14 А	3,1 кВт	5,3 кВт
2,5 мм2	1,78 мм	21 А	4,6 кВт	8,0 кВт	16 А	3,5 кВт	6,1 кВт
4,0 мм2	2,26 мм	27 А	5,9 кВт	10,3 кВт	21 А	4,6 кВт	8,0 кВт
6,0 мм2	2,76 мм	34 А	7,5 кВт	12,9 кВт	26 А	5,7 кВт	9,9 кВт
10,0 мм2	3,57 мм	50 А	11,0 кВт	19,0 кВт	38 А	8,4 кВт	14,4 кВт
16,0 мм2	4,51 мм	80 А	17,6 кВт	30,4 кВт	55 А	12,1 кВт	20,9 кВт
25,0 мм2	5,64 мм	100 А	22,0 кВт	38,0 кВт	65 А	14,3 кВт	24,7 кВт

Чтобы найти нужное сечение кабеля в соответствующем столбике — 220 В или 380 В — находим цифру, которая равна или чуть больше посчитанной нами ранее мощности. Столбик выбираем исходя из того, сколько фаз в вашей сети. Однофазная — 220 В, трехфазная 380 В.

В найденной строчке смотрим значение в первом столбце. Это и будет требуемое сечение кабеля для данной нагрузки (потребляемой мощности приборов). Кабель с жилами такого сечения и надо будет искать.

Немного о том, медный провод использовать или алюминиевый. В большинстве случаев, при прокладке проводки в доме или квартире, используют кабели с медными жилами. Такие кабели дороже алюминиевых, но они более гибкие, имеют меньшее сечение, работать с ними проще. Но, медные кабели с большого сечения, ничуть не более гибкие чем алюминиевые. И при больших нагрузках — на вводе в дом, в квартиру при большой планируемой мощности (от 10 кВт и больше) целесообразнее использовать кабель с алюминиевыми проводниками — можно немного сэкономить.

Как рассчитать сечение кабеля по току

Можно подобрать сечение кабеля по току. В этом случае проводим ту же работу — собираем данные о подключаемой нагрузке, но ищем в характеристиках максимальный потребляемый ток. Собрав все значения, суммируем их. Затем пользуемся все той же таблицей. Только ищем ближайшее большее значение в столбике, подписанном «Ток». В той же строке смотрим сечение провода.

Например, надо подключить варочную панель с пиковым потреблением тока 16 А. Будем прокладывать медный кабель, потому смотрим в соответствующей колонке — третья слева. Так как нет значения ровно 16 А, смотрим в строчке 19 А — это ближайшее большее. Подходящее сечение 2,0 мм². Это и будет минимальное значение сечения кабеля для данного случая.

При подключении мощных бытовых электроприборов от щитка тянут отдельную линию электропитания. В этом случае выбор сечения кабеля несколько проще — требуется только одно значение мощности или тока

Обращать внимание не строчку с чуть меньшим значением нельзя. В этом случае при максимальной нагрузке проводник будет сильно греться, что может привести к тому, что расплавится изоляция. Что может быть дальше? Может сработать автомат защиты, если он установлен. Это самый благоприятный вариант. Может выйти из строя бытовая техника или начаться пожар. Потому выбор сечения кабеля всегда делайте по большему значению. В этом случае можно будет позже установить оборудование даже немного больше по мощности или потребляемому току без переделки проводки.

Расчет кабеля по мощности и длине

Если линия электропередачи длинная — несколько десятков или даже сотен метров — кроме нагрузки или потребляемого тока необходимо учитывать потери в самом кабеле. Обычно большие расстояния линий электропередачи при вводе электричества от столба в дом. Хоть все данные должны быть указаны в проекте, можно перестраховаться и проверить. Для этого надо знать выделенную мощность на дом и расстояние от столба до дома. Далее по таблице можно подобрать сечение провода с учетом потерь на длине.

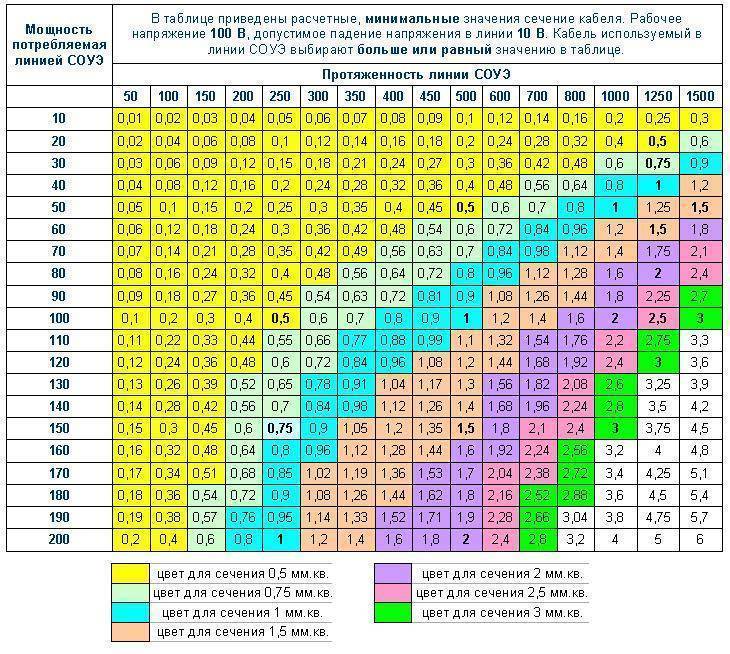

Таблица определения сечения кабеля по мощности и длине

Вообще, при прокладке электропроводки, лучше всегда брать некоторый запас по сечению проводов. Во-первых, при большем сечении меньше будет греться проводник, а значит и изоляция. Во-вторых, в нашей жизни появляется все больше устройств, работающих от электричества. И никто не может дать гарантии, что через несколько лет вам не понадобиться поставить еще пару новых устройств в дополнение к старым. Если запас существует, их можно будет просто включить. Если его нет, придется мудрить — или менять проводку (снова) или следить за тем, чтобы не включались одновременно мощные электроприборы.

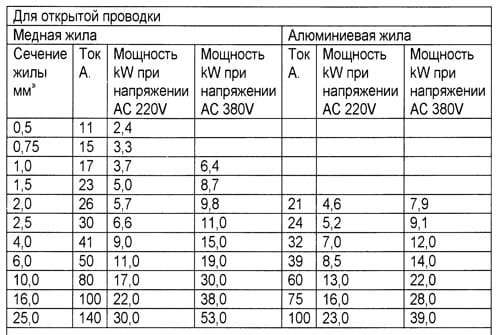

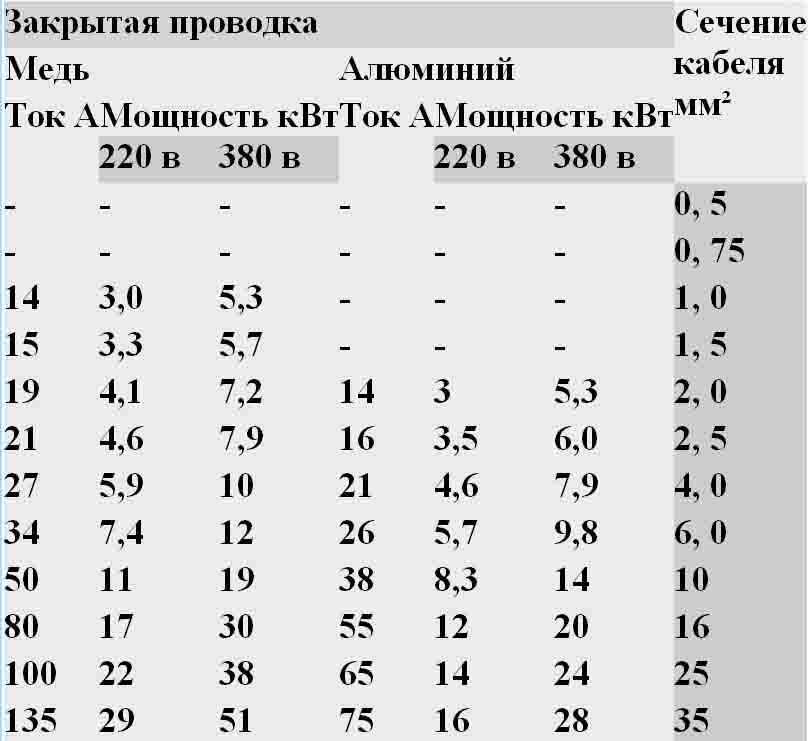

Открытая и закрытая прокладка проводов

Как все мы знаем, при прохождении тока по проводнику он нагревается. Чем больше ток, тем больше тепла выделяется. Но, при прохождении одного и того же тока, по проводникам, с разным сечением, количество выделяемого тепла изменяется: чем меньше сечение, тем больше выделяется тепла.

В связи с этим, при открытой прокладке проводников его сечение может быть меньше — он быстрее остывает, так как тепло передается воздуху. При этом проводник быстрее остывает, изоляция не испортится. При закрытой прокладке ситуация хуже — медленнее отводится тепло. Потому для закрытой прокладке — в кабель каналах, трубах, в стене — рекомендуют брать кабель большего сечения.

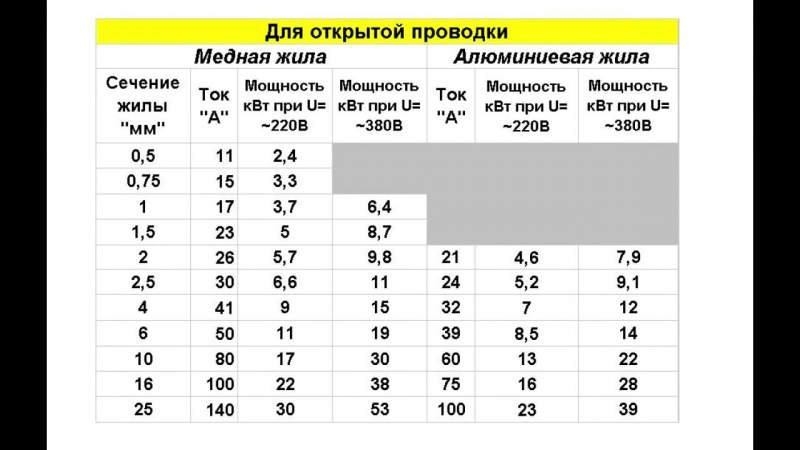

Выбор сечения кабеля с учетом типа его прокладки также можно провести при помощи таблицы. Принцип описывали раньше, ничего не изменяется. Просто учитывается еще один фактор.

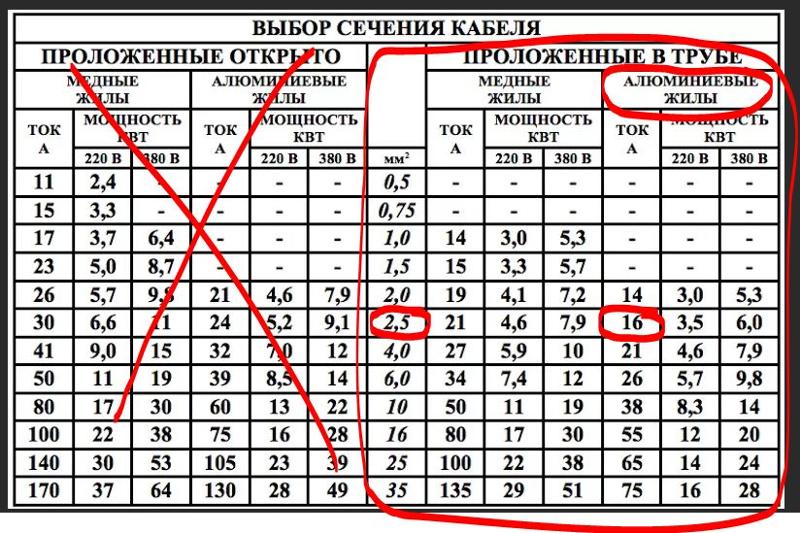

Выбор сечения кабеля в зависимости от мощности и типа прокладки

И напоследок несколько практических советов. Отправляясь на рынок за кабелем, возьмите с собой штангенциркуль . Слишком часто заявленное сечение не совпадает с реальностью. Разница может быть в 30-40%, а это очень много. Чем вам это грозит? Выгоранием проводки со всеми вытекающими последствиями. Потому лучше прямо на месте проверять действительно ли у данного кабеля требуемое сечение жилы (диаметры и соответствующие сечения кабеля есть в таблице выше). А подробнее про определение сечения кабеля по его диаметру можно прочесть тут.

Таблицы и формулы для выбора сечения кабеля

Электроэнергия может вырабатываться генератором на напряжении 6, 10, 18кВ. Далее она идет по шинопроводам или комплектным токопроводам к трансформаторам, которые повышают эту величину до 35-330кВ. Чем выше напряжение, тем дальше эту энергию передавать. Затем уже по ЛЭП электричество идет до потребителей. Там опять трансформируется через понижающие трансформаторы до величины 0,4кВ. И между всеми этими преобразованиями электричество идет по воздушным, кабельным линиям различного напряжения. Выбор сечения этих кабелей отдельный вопрос, который и рассматривается в данной статье.

Если обратиться к основам вопроса, то его сразу можно разделить на две части. Часть первая, выбор сечения в сетях до 1кВ, ну и вторая часть (в отдельной статье) — выбор сечения в сетях выше 1кВ. Кроме того, рассмотрим общий для этих классов напряжения вопрос — определение сечения кабеля по диаметру. Сразу предупреждаю, что впереди много таблиц, но пусть это Вас не пугает, так как порой таблица лучше тысячи слов.

Выбор и расчет сечения кабелей напряжением до 1кВ (для квартиры, дома)

Электрические сети до 1кВ самые многочисленные — это как паутина, которая обвивает всю электроэнергетику и в которой такое бесчисленное множество автоматов, схем и устройств, что голова у неподготовленного человека может пойти кругом. Кроме сетей 0,4кВ промышленных предприятий (заводов, ТЭЦ), к этим сетям относится и проводка в квартирах, коттеджах. Поэтому вопросом выбора и расчета сечения кабеля задаются и люди, которые далеки от электричества — простые владельцы недвижимости.

Кабель используется для передачи электроэнергии от источника к потребителю. В квартирах мы рассматриваем участок от электрического щитка, где установлен вводной автоматический выключатель на квартиру, до розеток, в которые подключаются наши приборы (телевизоры, стиральные машины, чайники). Всё, что отходит от автомата в сторону от квартиры в ведомстве обслуживающей организации, туда лезть мы права не имеем. То есть рассматриваем вопрос прокладки кабелей от вводного автомата до розеток в стене и выключателей на потолке.

В общем случае для освещения берут 1,5 квадрата, для розеток 2,5, а расчет необходим, если требуется подключать что-то нестандартное с большой мощностью — стиралку, бойлер, тэн, плиту.

Выбор сечения кабеля по мощности

Рассматривать далее буду квартиру, так как на предприятиях люди грамотные и всё знают. Чтобы прикинуть мощность необходимо знать мощность каждого электроприемника, сложить их вместе. Единственным минусом при выборе кабеля большего сечения, чем необходимо, является экономическая нецелесообразность. Так как больший кабель больше стоит, но меньше греется. А если выбрать правильно то выйдет и дешевле и греться не будет сильно. В меньшую же сторону округлять нельзя, так как кабель будет больше греться от протекания в нем тока и быстрее придет в неисправное состояние, которое может повлечь за собой неисправность электроприбора и всей проводки.

Первым шагом при выборе сечения кабеля будет определение мощности подключенных к нему нагрузок, а также характер нагрузки — однофазная, трехфазная. Трехфазная это может быть плита в квартире или станок в гараже в частном доме.

Если все приборы уже приобретены, то можно узнать мощность каждого по паспорту, который идет в комплекте, или, зная тип, можно найти в интернете паспорт и посмотреть мощность там.

Если приборы не куплены, но покупать их входит в ваши планы, то можно воспользоваться таблицей, где занесены наиболее популярные приборы. Выписываем значения мощностей и складываем те величины, которые одновременно могут включаться в одну розетку. Приведенные ниже значения носят справочный характер, при расчете следует брать большее значение (если указан диапазон мощности). И всегда лучше посмотреть в паспорт, чем брать средние показатели из таблиц.

Электроприбор	Вероятная мощность, Вт
Стиральная машина	4000
Микроволновка	1500-2000
Телевизор	100-400
Экран	Э
Холодильник	150-2000
Чайник электрический	1000-3000
Обогреватель	1000-2500
Плита электрическая	1100-6000
Компьютер (тут всякое возможно)	400-800
Фен для волос	450-2000
Кондиционер	1000-3000
Дрель	400-800
Шлифовальная машина	650-2200
Перфоратор	600-1400

Выключатели, которые идут после вводного удобно разделять на группы. Отдельные выключатели для питания плиты, стиралки, бойлера и других мощных приборов. Отдельные для питания освещения отдельных комнат, отдельные для групп розеток комнат. Но это в идеале, в реальности бывает просто вводной и три автомата. Но что-то я отвлекся…

Зная значение мощности, которая будет подключаться к данной розетке мы выбираем по таблице сечение с округлением в большую сторону.

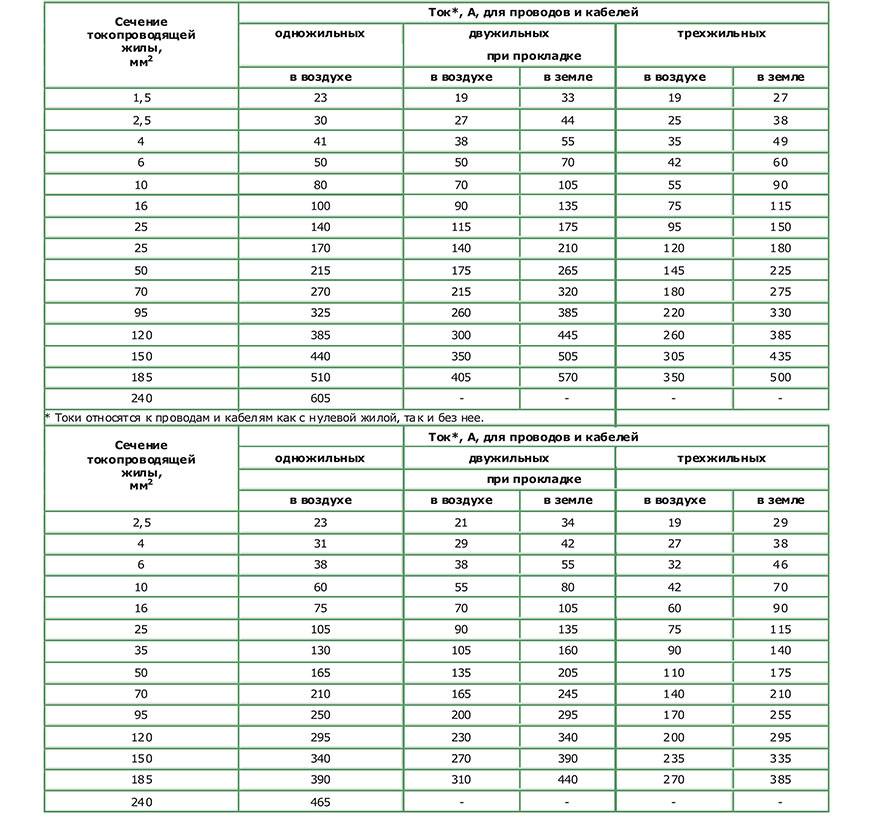

За основу возьму таблицы 1.3.4-1.3.5 из 7-го издания ПУЭ. Эти таблицы даны для проводов, шнуров алюминиевых или медных с резиновой и (или) ПВХ изоляцией. То есть то что мы используем в домашней проводке — к данному типу подходит и любимые электриками медные NYM и ВВГ, и алюминиевый АВВГ.

Кроме таблиц нам понадобятся две формулы активной мощности: для однофазной (P=U*I*cosf) и трехфазной сети (та же формула, только еще умножить на корень из трех, который равен 1,732). Косинус принимаем единице, будет у нас для запаса.

Хотя существуют таблицы, где для каждого типа розетки (розетка для станка, розетка для того, для сего) описан свой косинус. Но больше единицы он быть не может, поэтому не страшно, если примем его 1.

Еще перед взглядом в таблицу стоит определиться как и в каком количестве у нас будут проложены наши провода. Варианты есть следующие — открыто или в трубе. А в трубе можно двух- или трех- или четырех одножильных, одного трехжильного или одного двухжильного. Для квартиры нам на выбор либо два одножильных в трубе — это на 220В, либо четыре одножильных в трубе — на 380В. При прокладке в трубе, необходимо, чтобы процентов 40 оставалось свободного пространства в этой самой трубе, это для отсутствия перегрева. Если прокладывать необходимо провода в другом количестве или другим способом то смело открывайте ПУЭ и пересчитывайте для себя, или же выбирайте не по мощности, а по току, о чем пойдет речь чуть позже в этой статье.

Выбирать можно как медный, так и алюминиевый кабель. Хотя, в последнее время большее применение получает медный, так как для одной и той же мощности потребуется меньшее сечение. К тому же медь имеет лучшие электропроводящие свойства, механическую прочность, меньше подвержена окислению, и плюс ко всему срок службы медного провода выше по сравнению с алюминием.

Определились с тем, медь или алюминий, 220 или 380В? Что же, смотрим в таблицу и выбираем сечение. Но учитываем, что в таблице у нас приведены значения для двух или четырех одножильных проводов в трубе.

Посчитали мы нагрузку например в 6кВт для розетки на 220В и смотрим 5,9 мало, хоть и близко, выбираем 8,3кВт — 4мм2 для меди. А если решили алюминий, то 6,1кВт — тоже 4мм2. Хотя выбрать стоит медь, так как ток при таком же сечении будет допустимый на 10А больше.

Выбор сечения кабеля по току

Суть выбора аналогичная, только теперь у нас есть ПУЭ, где прописаны токи, но сами токи нам неизвестны. Хотя, постойте… Ведь мы знаем мощности приборов и можем по формуле вычислить величины токов. Да и токи могут быть написаны в паспортах на изделия. Аналогично смотрим в таблицы ниже. Это уже таблицы из официальных документов, так что придраться не к чему.

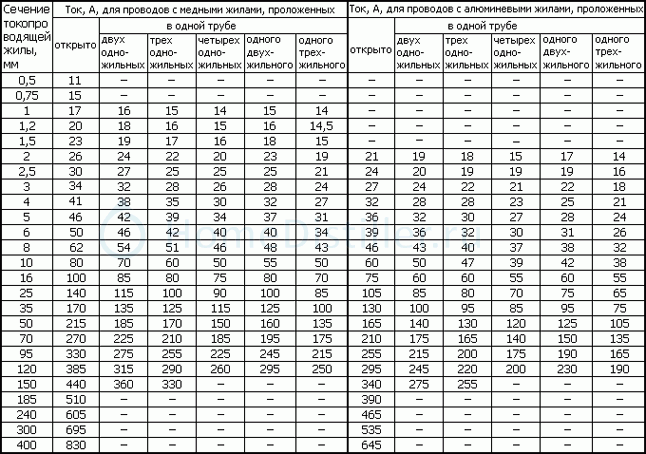

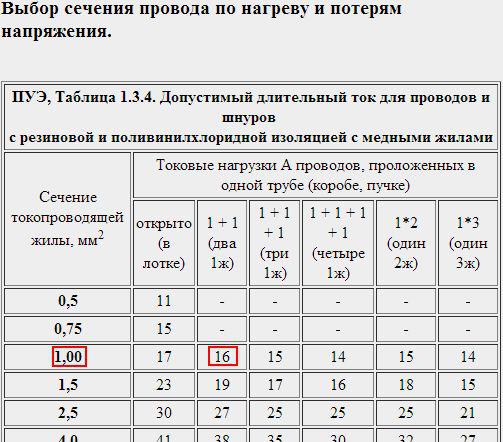

Выбор сечения провода с резиновой или ПВХ изоляцией по допустимому току

Данные провода наиболее распространены, поэтому и приведена эта таблица. В ПУЭ же имеются другие таблицы на все случаи жизни для проводов, кабелей, шнуров с оболочкой и без при прокладке в воде, земле и воздухе. Но это уже частные случаи. Кстати, таблица что приведена при расчете по мощности полностью является частным случаем таблиц выбора по току, которые являются официальными и описаны в ПУЭ.

Расчет кабеля по мощности и длине

В случае, если вы прокладываете кабель на длинное расстояние (ну метров 15 и более), то Вам необходимо учитывать и падение напряжения, которое вызвано сопротивлением кабельной линии.

Чем же неблагоприятно для нас падение напряжения на конце кабельной линии? Для лампочки это ухудшение светового потока при снижении напряжения, или уменьшение срока службы при повышенном напряжении. Существуют допустимые величины отклонения напряжения. Но в основном для электроприборов это плюс минус пять процентов.

В этом случае требуется произвести расчет, и в случае, если напряжение будет ниже номинального на 5% и более, то придется увеличить сечение и заново произвести расчет. Или же воспользоваться очередной таблицей.

Сейчас немного углубимся в матчасть. Падение напряжения для трехфазной сети определяется по формуле:

Эта величина состоит из двух частей, активной(R) и индуктивной(X). Индуктивной частью можно пренебречь в следующих случаях:

сеть постоянного тока
сеть переменного тока, при cos=1
сети, выполненные кабелями или изолированными проводами, проложенными в трубах, если их сечение не больше определенной величины, но не будем углубляться дальше.

В общем индуктивной составляющей пренебрегаем, косинус принимаем равным 1. Значение R определяется по формуле:

где р — удельное сопротивление (для меди — 0,0175, а для алюминия — 0,03)

Далее два варианта расчета:

а) по заданному значению падения напряжения находим допустимое сечение и выбираем следующее большее значение.

б) по заданному значению мощности или тока определяем падение напряжения на участке, и в случае, если оно будет больше 5%, выбираем другое сечение и повторяем расчет.

В вышеприведенных формулах длина в метрах, ток в амперах, напряжение в вольтах, площадь в мм2. Сама величина падения напряжения в относительных величинах, безразмерная. Формулы пригодны для расчетов при отсутствии индуктивной составляющей и косинусе равном 1. Ряд сечений кабелей стандартный. В принципе с полученным значением сечения можно идти на рынок и смотреть, что подойдет с округлением в большую сторону.

А можно воспользоваться таблицами в интернетах, но эти таблицы… Не понятно откуда и для какого случая они построены. Формулы — наше всё!

Определение сечения кабеля по диаметру

Если у Вас есть возможность замерить диаметр жилы кабеля, естественно голой, без изоляции, значит можно определить сечение этой жилы. Опять у нас два пути: формула или таблица. Каждый пусть выбирает, что ему удобнее.

Формула: пидэквадратначетыре. Это все знают. Измеряем диаметр провода (линейка, штангенциркуль, микрометр), повторюсь очищенного. Значение возводим в квадрат, умножаем на число пи (равно 3,14) и делим на 4. Получаем значение сечения. Примерное, ведь погрешности тут и в числе пи и в самом измерении. Хотите, вот таблица элементарная — измеряем диаметр, смотрим соответствует ли заявленному на бирке сечению.

Если провод многожильный, то либо каждую жилу измеряем, а потом считаем их число. Ну и умножаем число на диаметр одной и далее по схеме, приведенной выше. Либо, если они хорошо скручены в форме круга на конце, производим замер как на одножильном.

Выбор сечения кабеля по току

Используя таблицу ПУЭ можно правильно выбрать сечение кабеля по току. Так, например если кабель будет меньшего сечения, то это может привести к преждевременному выходу из строя всей системы проводки или порче включённого оборудования. Так же неправильный выбор толщины кабеля может стать причиной пожара, который произойдёт из-за плавления изоляции провода при его перегреве из-за высокой мощности.

При обратном процессе, когда толщина кабеля будет взята со значительным запасом по мощности, может произойти лишняя трата денег для приобретения более дорогостоящего провода.

Как показывает практика, в большинстве случаев выбирать сечение кабеля по току следует исходя из показателя его плотности.

Таблицы ПУЭ и ГОСТ

Плотность тока

При проведении выбора сечения провода необходимо знать некоторые показатели. Так, например величина плотности тока в таком материале как медь составляет от 6 до 10 А/мм2. Такой показатель является результатом многолетних наработок специалистов и принимается исходя из основных правил регламентирующих устройство электрических установок.

В первом случае при плотности в шесть единиц предусмотрена работа электрической сети в длительном рабочем режиме. Если же показатель составляет десять единиц, то следует понимать, что работа сети возможна не длительное время во время периодических коротких включений.

Поэтому производить выбор толщины необходимо именно по данному допустимому показателю.

Приведенные выше данные соответствуют медному кабелю. Во многих электрических сетях до сих пор применяются и алюминиевые провода. При этом медный кабель в сравнении с последним типом провода имеет свои неоспоримые преимущества.

К таковым можно отнести следующее:

Медный кабель обладает намного большей мягкостью и в тоже время показатель его прочности выше.
Изделия, изготовленные из меди более длительное время не подвержены процессам окисления.
Пожалуй, самым главным показателем медного кабеля есть его более высокая степень проводимости, а значит и лучший показатель по плотности тока и мощности.

К самому главному недостатку такого кабеля можно отнести более высокую цену на него.

Показатель плотности тока для алюминиевого провода находится в диапазоне от четырёх до шести А/мм2. Поэтому его можно применять в менее ответственных сооружениях. Так же данный тип проводки активно применялся в прошлом веке при строительстве жилых домов.

Проведение расчетов сечения по току

При расчете рабочего показателя толщины кабеля, необходимо знать какой ток будет протекать по сети данного помещения. Например, в самой обычной квартире необходимо суммировать мощность всех электрических приборов, которые подключаются к сети.

В качестве примера для расчета можно привести стандартную таблицу потребляемой мощности основными бытовыми приборами, использующимися в обычной квартире.

Исходя и суммарной мощности, производится расчет тока, который будет течь по кабелям сети.

I=(P*K1)/U

В этой формуле Р означает общую мощность, измеряемую в Ваттах, К1 – коэффициент, который определяет одновременную работу всех бытовых приборов (его величина обычно равняется 0,75) и U – напряжение в домашней сети равное обычно 220 Вольтам.

Данный показатель расчета тока поможет сделать оценку нужного сечения для общей сети. При этом необходимо так же учитывать и рабочую плотность тока.

Такой расчет можно принимать как приблизительный выбор. При этом более точные показатели могут быть получены с использованием выбора из специальной таблицы ПУЭ. Такая таблица ПУЭ является элементом специальных правил устройства электрических установок.

Ниже приведен пример таблицы ПУЭ, по которой возможно производить выбор сечения.

Как видно такая таблица ПУЭ кроме зависимости сечений от показателя по току ещё предусматривает и учёт материала, из которого изготавливаются провода, а так же и его расположение. Кроме этого в таблице регламентируется количество жил и величина напряжения, которая может быть как 220, так и 380 Вольт.

Расчет по току с применением дополнительных параметров

При расчете сечения на основе тока с использованием таблицы ПУЭ можно пользоваться и дополнительными параметрами.

Например, есть возможность учитывать диаметр жилы. Поэтому при определении сечения жилы применяют специальное оборудование под названием микрометр. На основе его данных определяется толщина каждой жилы. Потом с использованием значений ранее полученных токов и специальной таблицы производится окончательный выбор величины сечения жилы провода.

Если же кабель состоит из нескольких жил, то следует произвести замер одной из них и посчитать её сечение. После этого для нахождения окончательного значения толщины, показатель, полученный для одной жилы, умножается на их количество в проводе.

Полученное таким образом с использованием расчетов и таблицы ПУЭ значение сечения кабеля позволит создать в доме или квартире проводку, которая будет служить хозяевам на протяжении довольно долгого периода времени без возникновения аварийных или внештатных ситуаций.

Сечение провода – как выбрать по току или мощности

Стандартная квартирная электропроводка рассчитывается на максимальный ток потребления при длительной нагрузке 25 ампер (на такую силу тока выбирается и автоматический выключатель, который устанавливается на вводе проводов в квартиру) выполняется медным проводом сечением 4,0 мм², что соответствует диаметру провода 2,26 мм и мощности нагрузки до 6 кВт.

Согласно требований п 7.1.35 ПУЭ сечение медной жилы для квартирной электропроводки должно быть не менее 2,5 мм², что соответствует диаметру проводника 1,8 мм и силе тока нагрузки 16 А. К такой электропроводке можно подключать электроприборы суммарной мощностью до 3,5 кВт.

Что такое сечение провода и как его определить

Чтобы увидеть сечение провода достаточно его перерезать поперек и посмотреть на срез с торца. Площадь среза и есть сечение провода. Чем оно больше, тем большую силу тока может передать провод.

Как видно из формулы, сечение провода легко вычислить по его диаметру. Достаточно величину диаметра жилы провода умножить саму на себя и на 0,785. Для вычисления сечения многожильного провода нужно вычислить сечение одной жилы и умножить на их количество.

Диаметр проводника можно определить с помощью штангенциркуля с точностью до 0,1 мм или микрометра с точностью до 0,01 мм. Если нет под рукой приборов, то в таком случае выручит обыкновенная линейка.

Выбор сечения

медного провода электропроводки по силе тока

Величина электрического тока обозначается буквой «А» и измеряется в Амперах. При выборе действует простое правило, чем сечение провода больше, тем лучше, по этому округляют результат в большую сторону.

Приведенные мною данные в таблице основаны на личном опыте и гарантируют надежную работу электропроводки при самых неблагоприятных условиях ее прокладки и эксплуатации. При выборе сечения провода по величине тока не имеет значение, переменный это ток или постоянный. Не имеют значения также величина и частота напряжения в электропроводке, это может быть бортовая сеть автомобиля постоянного тока на 12 В или 24 В, летательного аппарата на 115 В частотой 400 Гц, электропроводка 220 В или 380 В частотой 50 Гц, высоковольтная линия электропередачи на 10000 В.

Если неизвестен ток потребления электроприбором, но известны напряжение питания и мощность, то рассчитать ток можно с помощью приведенного ниже онлайн калькулятора.

Следует отметить, что на частотах более 100 Гц в проводах при протекании электрического тока начинает проявляться скин-эффект, заключающийся в том, что с увеличением частоты ток начинает «прижиматься» к внешней поверхности провода и фактическое сечение провода уменьшается. Поэтому выбор сечения провода для высокочастотных цепей выполняется по другим законам.

Определение нагрузочной способности электропроводки 220 В

выполненной из алюминиевого провода

В давно построенных домах электропроводка, как правило, выполнена из алюминиевых проводов. Если соединения в распределительных коробках выполнены правильно, срок службы алюминиевой проводки может составлять и сто лет. Ведь алюминий практически не окисляется, и срок службы электропроводки будет определяться только сроком службы пластмассовой изоляции и надежностью контактов в местах присоединения.

В случае подключения дополнительных энергоемких электроприборов в квартире с алюминиевой электропроводкой необходимо определить по сечению или диаметру жил проводов способность ее выдержать дополнительную мощность. По приведенной ниже таблице это легко сделать.

Если у Вас проводка в квартире выполнена из алюминиевых проводов и возникла необходимость подключить вновь установленную розетку в распределительной коробке медными проводами, то такое соединение выполняется в соответствии с рекомендациями статьи Соединение алюминиевых проводов.

Расчет сечения провода электропроводки

по мощности подключаемых электроприборов

Для выбора сечения жил провода кабеля при прокладке электропроводки в квартире или доме нужно проанализировать парк имеющихся электробытовых приборов с точки зрения одновременного их использования. В таблице представлен перечень популярных бытовых электроприборов с указанием потребляемого тока в зависимости от мощности. Вы можете узнать потребляемую мощность своих моделей самостоятельно из этикеток на самих изделиях или паспортам, часто параметры указывают на упаковке.

В случае если сила потребляемого тока электроприбором неизвестна, то ее можно измерять с помощью амперметра.

Таблица потребляемой мощности и силы тока бытовыми электроприборами

при напряжении питания 220 В

Обычно мощность потребления электроприборов указывается на корпусе в ваттах (Вт или VA) или киловаттах (кВт или кVA). 1 кВт=1000 Вт.

Ток потребляют еще холодильник, осветительные приборы, радиотелефон, зарядные устройства, телевизор в дежурном состоянии. Но в сумме эта мощность составляет не более 100 Вт и при расчетах ее можно не учитывать.

Если Вы включите все имеющиеся в доме электроприборы одновременно, то необходимо будет выбрать сечение провода, способное пропустить ток 160 А. Провод понадобится толщиной в палец! Но такой случай маловероятен. Трудно представить, что кто-то способен одновременно молоть мясо, гладить утюгом, пылесосить и сушить волосы.

Пример расчета. Вы встали утром, включили электрочайник, микроволновую печь, тостер и кофеварку. Потребляемый ток соответственно составит 7 А + 8 А + 3 А + 4 А = 22 А. С учетом включенного освещения, холодильника и в дополнение, например, телевизора, потребляемый ток может достигнуть 25 А.

Выбор сечения медного провода по мощности

для сети 220 В

Выбрать сечение провода можно не только по силе тока но и по величине потребляемой мощности. Для этого нужно составить перечень всех планируемых для подключения к данному участку электропроводки электроприборов, определить, какую мощность потребляет каждый из них по отдельности. Далее сложить полученные данные и воспользоваться нижеприведенной таблицей.

Если имеется несколько электроприборов и для некоторых известен ток потребления, а для других мощность, то нужно определить из таблиц сечение провода для каждого из них, а затем полученные результаты сложить.

Выбор сечения медного провода по мощности

для с бортовой сети автомобиля 12 В

Если при подключении к бортовой сети автомобиля дополнительного оборудования известна только его мощность потребления, то определить сечение дополнительной электропроводки можно с помощью ниже приведенной таблицы.

Выбор сечения провода для подключения электроприборов

к трехфазной сети 380 В

При работе электроприборов, например, электродвигателя, подключенных к трехфазной сети, потребляемый ток протекает уже не по двум проводам, а по трем и, следовательно, величина протекающего тока в каждом отдельном проводе несколько меньше. Это позволяет использовать для подключения электроприборов к трехфазной сети провод меньшего сечения.

Для подключения электроприборов к трехфазной сети напряжением 380 В, например электродвигателя, сечение провода для каждой фазы берется в 1,75 раза меньше, чем для подключения к однофазной сети 220 В.

Внимание, при выборе сечения провода для подключения электродвигателя по мощности следует учесть, что на шильдике электродвигателя указывается максимальная механическая мощность, которую двигатель может создать на валу, а не потребляемая электрическая мощность. Потребляемая электрическая мощность электродвигателем с, учетом КПД и сos φ приблизительно в два раза больше, чем создаваемая на валу, что необходимо учитывать при выборе сечения провода исходя из мощности двигателя, указанной в табличке.

Например, нужно подключить электродвигатель потребляющий мощность от сети 2,0 кВт. Суммарный ток потребления электродвигателем такой мощности по трем фазам составляет 5,2 А. По таблице получается, что нужен провод сечением 1,0 мм², с учетом вышеизложенного 1,0 / 1,75 = 0,5 мм². Следовательно, для подключения электродвигателя мощностью 2,0 кВт к трехфазной сети 380 В понадобится медный трехжильный кабель с сечением каждой жилы 0,5 мм².

Гораздо проще выбрать сечение провода для подключения трехфазного двигателя, исходя из величины тока его потребления, который всегда указывается на шильдике. Например, в шильдике приведенном на фотографии, ток потребления двигателя мощностью 0,25 кВт по каждой фазе при напряжении питания 220 В (обмотки двигателя подключены по схеме «треугольник») составляет 1,2 А, а при напряжении 380 В (обмотки двигателя подключены по схеме «звезда») всего 0,7 А. Взяв силу тока, указанную на шильдике, по таблице для выбора сечения провода для квартирной электропроводки выбираем провод сечением 0,35 мм² при подключении обмоток электродвигателя по схеме «треугольник» или 0,15 мм² при подключении по схеме «звезда».

О выборе марки кабеля для домашней электропроводки

Делать квартирную электропроводку из алюминиевых проводов на первый взгляд кажется дешевле, но эксплуатационные расходы из-за низкой надежности контактов со временем многократно превысят затраты на электропроводку из меди. Рекомендую делать проводку исключительно из медных проводов! Алюминиевые провода незаменимы при прокладке воздушной электропроводки, так как они легкие и дешевые и при правильном соединении служат надежно продолжительное время.

А какой провод лучше использовать при монтаже электропроводки, одножильный или многожильный? С точки зрения способности проводить ток на единицу сечения и монтажа, одножильный лучше. Так что для домашней электропроводки нужно использовать только одножильный провод. Многожильный допускает многократные изгибы, и чем тоньше в нем проводники, тем он более гибкий и долговечнее. Поэтому многожильный провод применяют для подключения к электросети нестационарных электроприборов, таких как электрофен, электробритва, электроутюг и все остальных.

После принятия решения по сечению провода встает вопрос о марке кабеля для электропроводки. Тут выбор не велик и представлен всего несколькими марками кабелей: ПУНП, ВВГнг и NYM.

Кабель ПУНП с 1990 года, в соответствии с решением Главгосэнергонадзора «О запрете применения проводов типа АПВН, ППБН, ПЕН, ПУНП и др., выпускаемых по ТУ 16-505. 610-74 вместо проводов АПВ, АППВ, ПВ и ППВ по ГОСТ 6323-79*» к применению запрещен.

Кабель ВВГ и ВВГнг – медные провода в двойной поливинилхлоридной изоляции, плоской формы. Предназначен для работы при температуре окружающей среды от −50°С до +50°С, для выполнения проводки внутри зданий, на открытом воздухе, в земле при прокладке в тубах. Срок службы до 30 лет. Буквы «нг» в обозначении марки говорят о негорючести изоляции провода. Выпускаются двух-, трех- и четырехжильные с сечением жил от 1,5 до 35,0 мм². Если в обозначении кабеля перед ВВГ стоит буква А (АВВГ), то жилы в проводе алюминиевые.

Кабель NYM (его российский аналог – кабель ВВГ), с медными жилами, круглой формы, с негорючей изоляцией, соответствует немецкому стандарту VDE 0250. Технические характеристики и область применения, практически одинаковые с кабелем ВВГ. Выпускаются двух-, трех- и четырехжильные с сечением жил от 1,5 до 4,0 мм².

Как видите, выбор для прокладки электропроводки не велик и определяется в зависимости от того, какой формы кабель более подходит для монтажа, круглой или плоской. Кабель круглой формы удобнее прокладывается через стены, особенно если делается ввод с улицы в помещение. Понадобится просверлить отверстие чуть больше диаметра кабеля, а при большей толщине стены это становится актуальным. Для внутренней проводки удобнее применять плоский кабель ВВГ.

При прокладке квартирной электропроводки, как правило, возникает вопрос и о выборе автоматического выключателя, или, как его часто называют, автомата. Этот вопрос и о выборе счетчика, УЗО, дифференциального автомата подробно освещен в статье сайта «Об электрическом счетчике, УЗО и автоматах защиты».

Параллельное соединение проводов электропроводки

Бывают безвыходные ситуации, когда срочно нужно проложить проводку, а провода требуемого сечения в наличии нет. В таком случае, если есть провод меньшего, чем необходимо, сечения, то можно проводку сделать из двух и более проводов, соединив их параллельно. Главное, чтобы сумма сечений каждого из них была не меньше расчетной.

Например, есть три провода сечением 2, 3 и 5 мм², а нужен по расчетам 10 мм². Соединяете их все параллельно, и проводка будет выдерживать ток до 50 ампер. Да Вы и сами многократно видели параллельное соединение большего количества тонких проводников для передачи больших токов. Например, для сварки используется ток до 150 А и для того, чтобы сварщик мог управлять электродом, нужен гибкий провод. Его и делают из сотен параллельно соединенных тонких медных проволочек. В автомобиле аккумулятор к бортовой сети тоже подключают с помощью такого же гибкого многожильного провода, так как во время пуска двигателя стартер потребляет от аккумулятора ток до 100 А. А при установке и снятии аккумулятора необходимо провода отводить в сторону, то есть провод должен быть достаточно гибким.

Способ увеличения сечения электропровода путем параллельного соединения нескольких проводов разного диаметра можно использовать только в крайнем случае. При прокладке домашней электропроводки допустимо соединять параллельно только провода одинакового сечения, взятые из одной бухты.

Онлайн калькуляторы для вычисления сечения и диаметра провода

Калькулятор для вычисления сечения одножильного провода

С помощью онлайн калькулятора, представленного ниже можно решить обратную задачу – определить по сечению диаметр проводника.

Как вычислить сечение многожильного провода

Многожильный провод, или как его называют еще многопроволочный или гибкий, представляет собой свитые вместе одножильные проволочки. Для вычисления сечения многожильного провода нужно сначала вычислить сечение одной проволочки, а затем полученный результат умножить на их число.

Рассмотрим пример. Есть многожильный гибкий провод, в котором 15 жил диаметром 0,5 мм. Сечение одной жилы равно 0,5 мм×0,5 мм×0,785 = 0,19625 мм², после округления получим 0,2 мм². Так как у нас в проводе 15 проволочек , то для определения сечения кабеля нужно перемножить эти числа. 0,2 мм²×15=3 мм². Осталось по таблице определить, что такой многожильный провод выдержит ток 20 А.

Можно оценить нагрузочную способность многожильного провода без замера диаметра отдельного проводника, измеряв общий диаметр всех свитых проволочек. Но так как проволочки круглые, то между ними находятся воздушные зазоры. Для исключения площади зазоров нужно полученный по формуле результат сечения провода умножить на коэффициент 0,91. При замере диаметра надо проследить, чтобы многожильный провод не сплющился.

Рассмотрим на примере. В результате измерений многожильный провод имеет диаметр 2,0 мм. Рассчитаем его сечение: 2,0 мм×2,0 мм×0,785×0,91 = 2,9 мм². По таблице (смотри ниже) определяем, что данный многожильный провод выдержит ток величиной до 20 А.

Рассчитать сечение многожильного провода удобно с помощью онлайн калькулятора, достаточно ввести диаметр одной проволочки и количество жил в многожильном проводе.

Александр Владимирович 01.09.2015

Добрый день! Александр Николаевич!
Во-первых, большое спасибо за сайт и большое количество полезной информации, я много проводки проложил на даче своими руками и прочитав Вашу статью понял, что не все делал правильно и скоро придется переделывать кое-что, спасибо.
Сейчас у меня очень больной вопрос, делаем ремонт в квартире. Рабочие проложили всю проводку трехжильным медным кабелем, утверждая, что это кабель 3×2,5, никакой маркировки на нем нет. Я померил диаметр жилы, оказалось 1,2 мм. Пошел в магазин и мне показали другой провод с медной жилой и маркировкой 3×2,5, померили диаметр жилы, тоже 1,2 мм.
По всем таблицам, что я нашел в интернете и из Ваших статей следует, что при диаметре жилы 1,2 мм — сечение 1,2 мм² – ток автомата 6 А и этот провод никак не подходит для розеток в квартире и уж тем более на кухне, где будет стоять стиральная машина и другие кухонные электроприборы большой мощности.
Может я чего не понял и ребята молодцы и провод диаметром 1,2 мм то, что нужно и мне не надо заставлять их перекладывать все проводом диаметром 1,8 мм, что соответствует (согласно Вашей статьи и здравого смысла) сечению 2,5 мм².
Очень прошу ответить, заранее спасибо.

Александр

Здравствуйте, Александр Владимирович!
В магазинах часто бывает, что маркировка сечения провода не соответствует действительности, сталкивался в жизни неоднократно. Для диаметра провода 1,2 мм, номинальный ток 6 А, максимально допустимый до 10 А ( это 2,2 кВт). Поэтому для освещения и слабонагруженных розеток в комнатах вполне пойдет. Даже для утюга, хоть он и потребляет мощность 2 кВт, но включен не больше половины времени работы, то есть средняя потребляемая мощность его составляет 1 кВт. Стиральная машина тоже потребляет мощность 2 кВт, пока нагревается вода, а далее всего 300 Вт и только в момент вращения барабана. Таким образом, если одновременно не включать сразу несколько мощных электроприборов, то Ваша электропроводка вполне выдержит нагрузку.
Но для себя я бы все же выполнил доработку, проложив к розеткам, к которым будут подключаться мощные приборы прямой провод диаметром 1,8 мм, а если не хочется демонтировать уже проложенный провод, проложить к розеткам параллельно проложенному еще один двужильный кабель с диаметром жил 1,2 мм. Затраты небольшие, зато будет исключена перегрузка электропроводки для любого случая подключения электроприборов.
При параллельном соединении приводов новое сечение будет равно сумме сечений каждого, то есть в вашем случае 2,26 мм², что обеспечит номинальный ток нагрузки до 16 А, автомат тогда понадобиться тоже на 16 А.

Александр Владимирович

Большое спасибо все понял, усилим силовые розетки дополнительным проводом. Еще раз огромное спасибо за оперативный ответ, Вы мне очень помогли.
С уважением, Александр.

Виктор 24.03.2016

Здравствуйте, Александр Николаевич!
Прошу заранее прощения за некоторую бестолковость. Вопрос такого плана. Хочу проложить проводку на лоджию для освещения при помощи одной длинной круглой люминесцентной лампы типа L36W/765 и подключения розетки для зарядки (время от времени) автомобильного аккумулятора 12V (55-60 А/ч). Достаточно ли будет для этого провода ПВС (МБ) 2×1,5?
Буду очень признателен за ответ. Спасибо.

Александр

Здравствуйте, Виктор!
Предполагаемая максимальная нагрузка перечисленных электроприборов составляет не более 200 Вт, что создаст ток потребления 1 А. Провод ПВС (МБ) 2×1,5 рассчитан на ток до 10 А, что позволит подключать дополнительно электрочайник, или утюг и даже стиральную машину. Так что сечения более чем достаточно.

Виктор

Спасибо за ответ. Так может будет достаточно провода ШВВП 2×0,5? Или нужно все же сечение побольше?

Александр

Для светильника и зарядного устройства достаточно, но я всегда советую выбирать провод с запасом, так как неизвестно, что завтра потребуется подключать. Чем сечение больше, тем лучше.

Виталий 02.12.2020

Вы несуразицу написали в первых двух таблицах, где приведены данные по медным и алюминиевым проводам: по Вашему проводимость алюминия лучше или равна меди?
Чушь полная. Проверьте и исправьте.

Александр

Здравствуйте, Виталий. Спасибо за сообщение.
Очевидно данные в таблице вы изучили, а вот комментарии не читали.
Под таблицей по выбору медного провода для электропроводки есть уточнение: «Приведенные мною данные в таблице основаны на личном опыте и гарантируют надежную работу электропроводки при самых неблагоприятных условиях ее прокладки и эксплуатации». Таким образом если выбрать сечение провода по моей таблице, то можно не задумываться о параметрах окружающей среды и способе прокладки электропроводки.
Например, провод может проходить рядом с батареей отопления или печкой в доме, на внешней южной стороне дома, где солнце может разогревать стену до 60°С.
Таблица нагрузочной способности алюминиевой электропроводки предназначена для оценки нагрузочной способности уже давно проложенной в квартире электропроводки, для того, чтобы узнать, приборы какой мощности допустимо к ней подключать.
Сегодня прокладывать электропроводку из алюминиевых проводов считаю плохой идеей, и допускаю такой вариант только в безвыходном случае. Поэтому этот вопрос в статье в деталях и не рассматривается.

Данияр 24.12.2020

Здравствуйте, у меня вопрос по подбору вводного кабеля, не могу подобрать.
Подключаемые нагрузки разные, есть и 6 кВт, 2,2 кВт, 7 кВт. В общем суммарная мощность составляет 30 кВт. У меня трехфазный ввод со сборки, все подключаемые нагрузки однофазные, я их раскидаю по трем фазам равномерно. Помогите выбрать сечение провода на ввод.

Александр

Здравствуйте, Данияр!
Сечение провода зависит от металла, из которого он сделан, длины кабеля и способа его прокладки (по воздуху или в земле). В дополнение, маловероятно, что будут включены все приборы одновременно и нагрузка на проводку длительное время составит 30 кВт.
С учетом вышесказанного для жил медного провода сечение при мощности 30 кВт должно быть не менее 10 мм². Если брать кабель из алюминиевых проводов, то сечение должно быть не менее 16 мм².
При любых сомнениях нужно помнить, что чем сечение провода больше, тем он меньше будет греться и впустую тратится электроэнергия.

Валерий 26.12.2020

Здравствуйте, Александр Николаевич.
Много лет пользуюсь простой и надеждой формулой выбора сечения проводов независимо от условий и важности, безопасности. Для меди: 1 мм² — 2 кВт нагрузки; для алюминиевого провода: 1 мм² — 1 кВт нагрузки. Это касается всех видов проводов: одножильных и многожильных. Ни разу не подводила и легко запомнить.
Хотелось бы услышать Ваш отзыв. Спасибо.

Александр

Здравствуйте, Валерий.
Ваша формула подходит только для частного случая прокладки электропроводки в квартире для переменного напряжения 220 В. По требованиям правил ПЭУ сечение электропроводки определяется исходя из величины протекающего через провода тока. Вы же опираетесь на потребляемую мощность, что неправильно.
Возьмем автомобильную электропроводку с напряжением бортовой сети 12 В. При потребляемой мощности прибором 2 кВт по проводам потечет ток: 2000Вт/12В=167А. При таком токе медный провод сечением 1 мм² расплавиться мгновенно.
В России принято считать допустимым током на провод сечением 1 мм² при нормальных условиях эксплуатации 10 А. Это повелось с тех времен, когда киловатт электроэнергии стоил 4 копейки и потери на проводах никого не волновали. Ведь при больших токах провода существенно нагреваются и это счетчик учитывает.
В Японии и некоторых других странах считают допустимой нагрузкой для медного провода сечением 1 мм² ток 6 А и это связано не только с надежностью, но и экономией электроэнергии.
Поэтому, с учетом выше сказанного, я бы скорректировал Вашу формулу для бытовой электропроводки 220 В. При нагрузке до 2 кВт для меди и до 1 кВт для алюминиевого выбирать для прокладки электропроводки провод сечением 1,5 мм².

Выбор сечения кабеля — stroka.by

Кабель обычно состоит из 2-4 жил. Сечение (точнее, площадь поперечного сечения) жилы определяется ее диаметром.

Напомним: площадь круга S = 0,78d², где d — диаметр круга. Исходя из практических соображений, при малых значениях силы тока сечение медной жилы берут не менее 1 мм², а алюминиевой — 2 мм².

При достаточно больших токах сечение провода выбирают по подключаемой мощности.

Обычно исходят из расчета мощности, что нагрузка величиной 1 кВт требует 1,57 мм² сечения жилы. Отсюда следуют приближенные значения сечений провода, которых следует придерживаться при выборе его диаметра. Для алюминиевых проводов это 5 А на 1 мм²., для медных — 8 А на 1 мм². Проще говоря, если у вас стоит проточный водонагреватель на 5 кВт, то подключать его надо проводом, рассчитанным не менее чем на 25 А, и для медного провода сечение должно быть не менее 3,2 мм². Учтите, из ряда предпочтительных величин сечений (0,75; 1; 1,5; 2,5; 4; 6 мм² и т. д.) для алюминиевых проводов сечение выбирают на ступень выше, чем для медных, так как их проводимость составляет примерно 62% от проводимости медных.

Например, если по расчетам нагрузки для меди нужна величина сечения 2,5 мм², то для алюминия следует брать 4 мм², если же для меди нужно 4 мм², то для алюминия — 6 мм² и т. д.

А вообще кабель лучше выбирать большего поперечного сечения, чем требуется, — вдруг вы захотите подключить еще что-нибудь? Кроме того, необходимо проверить, согласуется ли сечение проводов с максимальной фактической нагрузкой, а также с током защитных предохранителей или автоматического выключателя, которые обычно находятся рядом со счетчиком.

В таблицах приводится зависимость сечения кабеля, проводов и автомобильных гибких многожильных проводников в зависимости от силы тока и мощности нагрузки.

Таблица выбора сечения кабеля при прокладке проводов открыто и в трубе

Сечение кабеля, мм²	Проложенные открыто						Проложенные в трубе
	Медь			Алюминий			Медь			Алюминий
	Ток	Мощность, кВт		Ток	Мощность, кВт		Ток	Мощность, кВт		Ток	Мощность, кВт
	А	220в	380в	А	220в	380в	А	220в	380в	А	220в	380в
0,5	11	2,4
0,75	15	3,3
1,0	17	3,7	6,4				14	3,0	5,3
1,5	23	5,0	8,7				15	3,3	5,7
2,0	26	5,7	9,8	21	4,6	7,9	19	4,1	7,2	14,0	3,0	5,3
2,5	30	6,6	11,0	24	5,2	9,1	21	4,6	7,9	16,0	3,5	6,0
4,0	41	9,0	15,0	32	7,0	12,0	27	5,9	10,0	21,0	4,6	7,9
6,0	50	11,0	19,0	39	8,5	14,0	34	7,4	12,0	26,0	5,7	9,8
10,0	80	17,0	30,0	60	13,0	22,0	50	11,0	19,0	38,0	8,3	14,0
16,0	100	22,0	38,0	75	16,0	28,0	80	17,0	30,0	55,0	12,0	20,0
25,0	140	30,0	53,0	105	23,0	39,0	100	22,0	38,0	65,0	14,0	24,0
35,0	170	37,0	64,0	130	28,0	49,0	135	29,0	51,0	75,0	16,0	28,0

Выбор сечения одиночного проводника гибкого многожильного автомобильного провода:

Номинальное сечение провода, мм²	Сила тока в одиночном проводе, А при длительной нагрузке и при температуре окружающей среды, ^оС
Номинальное сечение провода, мм²	20 ^оС	30 ^оС	50 ^оС	80 ^оС
0,5	17,5	16,5	14,0	9,5
0,75	22,5	21,5	17,5	12,5
1,0	26,5	25,0	21,5	15,0
1,5	33,5	32,0	27,0	19,0
2,5	45,5	43,5	37,5	26,0
4,0	61,5	58,5	50,0	35,5
6,0	80,5	77,0	66,0	47,0
16,0	149,0	142,5	122,0	88,5

Примечание: при прокладке проводов сечением 0,5 — 4,0 мм² в жгутах, в поперечном сечении которых по трассе содержится от двух до семи проводов, сила допустимого тока в проводе составляет 0,55 от силы тока в одиночном проводе согласно таблице, а при наличии 8-19 проводов — 0,38 от силы тока в одиночном проводе.

Практическое руководство по выбору кабеля

% PDF-1.4 % 1 0 obj> поток application / pdfA Практическое руководство по выбору кабеля

Примечания по применению

Texas Instruments, Incorporated [SNLA164,0]

iText 2.1.7, автор 1T3XTSNLA1642011-12-08T04: 24: 47.000Z2011-12-08T04: 24: 47.000Z конечный поток эндобдж 2 0 obj> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Font >>> / MediaBox [0 0 540 720] / Contents [7 0 R 8 0 R 9 0 R 10 0 R] / Type / Страница / Родитель 11 0 R >> эндобдж 3 0 obj> поток

Площадь поперечного сечения к диаметру пересечение круга пересечения диаметр электрического кабеля формула проводника диаметр провода и сечение проводки и расчетное сечение AGW American Wire Gauge Толстая площадь сплошного провода формула удельное сопротивление многожильный провод литц длина ток

Площадь поперечного сечения до диаметр преобразование круг пересечение поперечное сечение диаметр электрический кабель формула проводника диаметр провода и сечение проводки и расчетное сечение AGW American Wire Gauge Толщина сплошного провода формула удельное сопротивление многожильный провод длина литца ток — sengpielaudio Sengpiel Berlin

Преобразование и расчет — поперечное сечение <> диаметр

● Диаметр кабеля до окружности площадь поперечного сечения и наоборот ●

Круглый электрический кабель , провод , провод , шнур , струна , проводка и веревка

Поперечное сечение — это просто двухмерный вид среза через объект.

Часто задаваемый вопрос: как преобразовать диаметр круглого провода d = 2 × r в площадь поперечного сечения круга
или площадь поперечного сечения A (плоскость среза) в кабель диаметр d ?
Почему значение диаметра больше, чем значение площади? Потому что это не то же самое.
Сопротивление обратно пропорционально площади поперечного сечения провода.

Требуемое сечение электрической линии зависит от следующих факторов:
1) Номинальное напряжение.Чистая форма. (Трехфазный (DS) / AC (WS))
2) Предохранитель — резервный восходящий поток = Максимально допустимый ток (А)
3) По графику передаваемая мощность (кВА)
4) Длина кабеля в метрах (м)
5) Допустимое падение напряжения (% от номинального напряжения)
6) Материал линии. Медь (Cu) или алюминий (Al)

Используемый браузер не поддерживает JavaScript.
Вы увидите программу, но функция работать не будет.

«Единицей» обычно являются миллиметры, но также могут быть дюймы, футы, ярды, метры (метры),
или сантиметры, если вы принимаете за площадь квадрат этой меры.

Литцовый провод (многожильный провод), состоящий из множества тонких проводов, требуется на 14% большего диаметра по сравнению со сплошным проводом.

Площадь поперечного сечения не диаметр.

Поперечное сечение — это площадь.
Диаметр — это линейная мера.
Это не может быть то же самое.

Диаметр кабеля в миллиметрах
— это не сечение кабеля в
квадратных миллиметрах.

Поперечное сечение или площадь поперечного сечения — это площадь такого разреза.

Это не обязательно должен быть круг.

Размер имеющегося в продаже провода (кабеля) как площадь поперечного сечения:
0,75 мм ², 1,5 мм ², 2,5 мм ², 4 мм ², 6 мм ², 10 мм ² , 16 мм ².

Расчет поперечного сечения A , ввод диаметра d = 2 r :

r = радиус провода или кабеля
d = 2 r = диаметр провод или кабель
Расчет диаметра d = 2 r , вход в сечение A :

Жила (электрокабель)

На сопротивление проводника влияют четыре фактора:
1) площадь поперечного сечения проводника A , рассчитанная по диаметру d
2) длина проводника
3) температура в проводнике
4) материал, составляющий проводник

Не существует точной формулы для определения минимального размера провода от максимального значения силы тока .

Это зависит от многих обстоятельств, таких как, например, если расчет выполняется для постоянного, переменного тока или
даже для трехфазного тока, отпускается ли кабель свободно или проложен под землей
. Кроме того, это зависит от температуры окружающей среды, допустимой плотности тока и допустимого падения напряжения
, а также от того, присутствует ли одножильный или многопроволочный провод. И всегда есть хороший, но неудовлетворительный совет
использовать по соображениям безопасности более толстый и, следовательно, более дорогой кабель
.Часто задаваемые вопросы касаются падения напряжения на проводах.

Падение напряжения Δ В

Формула падения напряжения с удельным сопротивлением (удельным сопротивлением) ρ (rho):

Δ V = I × R = I × (2 × l × ρ / A )

I = Ток в амперах
l = Длина провода (кабеля) в метрах (умноженная на 2, потому что всегда есть обратный провод)
ρ = rho, удельное электрическое сопротивление (также известное как удельное электрическое сопротивление или объемное удельное сопротивление
) для меди = 0.

01724 Ом × мм ² / м (также Ом × м)
(Ом для l = длина 1 м и A = 1 мм ² площадь поперечного сечения провода) ρ = 1/ σ
A = Площадь поперечного сечения в мм ²
σ = сигма, электрическая проводимость (электропроводность) меди = 58 S · м / мм ²

Количество сопротивления

R = сопротивление	Ом
ρ = удельное сопротивление	Ом × м
l = двойная длина кабеля	м
A = поперечное сечение	мм ²

Производная единица удельного электрического сопротивления в системе СИ ρ — Ом × м, сокращенная от прозрачное Ω × мм / м.
Электропроводность, обратная величине удельного электрического сопротивления.

Электропроводность и удельное электрическое сопротивление κ или σ = 1/ ρ
Электропроводность и электрическое сопротивление ρ = 1/ κ = 1/ σ

Разница между удельным электрическим сопротивлением и электропроводностью

Проводимость в сименсах обратно пропорциональна сопротивлению в омах.

Чтобы использовать калькулятор, просто введите значение.
Калькулятор работает в обоих направлениях знака ↔ .

Значение электропроводности (проводимости) и удельного электрического сопротивления
(удельное сопротивление) зависит от температуры материала постоянной.

Чаще всего его дают при 20 или 25 ° C.

Сопротивление = удельное сопротивление x длина / площадь

Удельное сопротивление проводников изменяется с температурой.
В ограниченном температурном диапазоне это примерно линейно:

, где α — температурный коэффициент, T — температура и T ₀ — любая температура,
, например T ₀ = 293,15 K = 20C, при котором известно удельное электрическое сопротивление ρ ( T ₀).

Преобразование сопротивления в электрическую проводимость
Преобразование обратного сименса в ом
1 Ом [Ом] = 1 / сименс [1 / S]
1 сименс [S] = 1 / Ом [1 / Ом]

Чтобы использовать калькулятор, просто введите значение.

Калькулятор работает в обоих направлениях знака ↔ .

1 миллисименс = 0,001 МОНО = 1000 Ом

Математически проводимость обратно пропорциональна сопротивлению:

Символом проводимости является заглавная буква «G», а единицей измерения является
мхо, что означает «ом», записанное в обратном порядке. Позже блок MHO был заменен блоком
на блок Siemens — сокращенно буквой «S».

Калькулятор: закон Ома

Таблица типовых кабелей для громкоговорителей

Диаметр кабеля d	0.798 мм	0,977 мм	1,128 мм	1,382 мм	1,784 мм	2,257 мм	2,764 мм	3,568 мм
Номинальное сечение кабеля A	0,5 мм ²	0,75 мм ²	1,0 мм ²	1,5 мм ²	2,5 мм ²	4,0 мм ²	6,0 мм ²	10. 0 мм ²
Максимальный электрический ток	3 А	7,6 А	10,4 А	13,5 А	18,3 А	25 А	32 А	–

Всегда учитывайте, что поперечное сечение должно быть больше при большей мощности и большей длине
кабеля, но также и с меньшим импедансом. Вот таблица, в которой указаны возможные потери мощности.

Длина кабеля в м	Профиль в мм ²	Сопротивление Ом	Потеря мощности при		Коэффициент демпфирования при
Длина кабеля в м	Профиль в мм ²	Сопротивление Ом	Импеданс 8 Ом	Импеданс 4 Ом	Импеданс 8 Ом	Импеданс 4 Ом
1	0. 75	0,042	0,53%	1,05%	98	49
	1,50	0,021	0,31%	0,63%	123	62
	2,50	0,013	0,16%	0,33%	151	75
	4,00	0,008	0,10%	0,20%	167	83
2	0.75	0,084	1,06%	2,10%	65	33
	1,50	0,042	0,62%	1,26%	85	43
	2,50	0,026	0,32%	0,66%	113	56
	4,00	0,016	0,20%	0,40%	133	66
5	0. 75	0,210	2,63%	5,25%	32	16
	1,50	0,125	1,56%	3,13%	48	24
	2,50	0,065	0,81%	1,63%	76	38
	4,00	0,040	0,50%	1,00%	100	50
10	0.75	0,420	5,25%	10,50%	17	9
	1,50	0,250	3,13%	6,25%	28	14
	2,50	0,130	1,63%	3,25%	47	24
	4,00	0,080	1,00%	2,00%	67	33
20	0. 75	0,840	10,50%	21,00%	9	5
	1,50	0,500	6,25%	12,50%	15	7
	2,50	0,260	3,25%	6,50%	27	13
	4,00	0,160	2,00%	4,00%	40	20

Значения коэффициента демпфирования показывают, что осталось от принятого коэффициента демпфирования 200
в зависимости от длины кабеля, поперечного сечения и импеданса громкоговорителя.

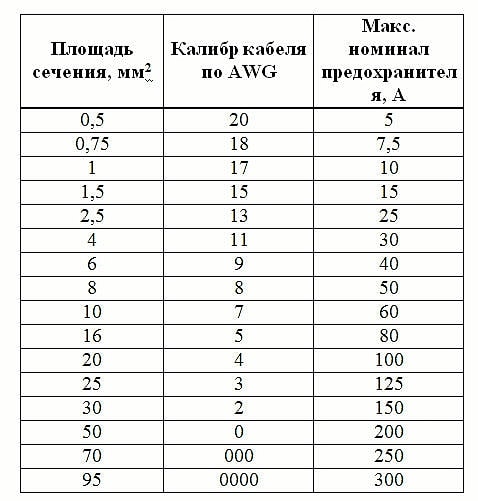

Преобразование и расчет диаметра кабеля в AWG
и AWG в диаметр кабеля в мм — American Wire Gauge

Чаще всего мы используем четные числа, например 18, 16, 14 и т.

Д.
Если вы получили нечетный ответ, например 17, 19 и т. Д., Используйте следующее меньшее четное число.

AWG означает американский калибр проводов и относится к прочности проводов.
Эти номера AWG обозначают диаметр и, соответственно, поперечное сечение в виде кода.
Они используются только в США. Иногда номера AWG также встречаются в каталогах
и технических данных в Европе.

Американский калибр проводов — диаграмма AWG

AWG номер	46	45	44	43	42	41	40	39	38	37	36	35	34
Диаметр дюйм	0.0016	0,0018	0,0020	0,0022	0,0024	0,0027	0,0031	0,0035	0,0040	0,0045	0,0050	0,0056	0,0063
Диаметр (Ø) в мм	0,04	0,05	0,05	0,06	0,06	0,07	0,08	0,09	0,10	0,11	0. 13	0,14	0,16
Поперечное сечение в мм ²	0,0013	0,0016	0,0020	0,0025	0,0029	0,0037	0,0049	0,0062	0,0081	0,010	0,013	0,016	0,020

AWG номер	33	32	31	30	29	28	27	26	25	24	23	22	21
Диаметр дюйм	0.0071	0,0079	0,0089	0,0100	0,0113	0,0126	0,0142	0,0159	0,0179	0,0201	0,0226	0,0253	0,0285
Диаметр (Ø) в мм	0,18	0,20	0,23	0,25	0,29	0,32	0,36	0,40	0,45	0,51	0. 57	0,64	0,72
Поперечное сечение в мм ²	0,026	0,032	0,040	0,051	0,065	0,080	0,10	0,13	0,16	0,20	0,26	0,32	0,41

AWG номер	20	19	18	17	16	15	14	13	12	11	10	9	8
Диаметр дюйм	0.0319	0,0359	0,0403	0,0453	0,0508	0,0571	0,0641	0,0719	0,0808	0,0907	0,1019	0,1144	0,1285
Диаметр (Ø) в мм	0,81	0,91	1. 02	1,15	1,29	1,45	1,63	1,83	2,05	2,30	2.59	2,91	3,26
Поперечное сечение в мм ²	0,52	0,65	0,82	1,0	1,3	1,7	2,1	2,6	3,3	4,2	5,3	6,6	8,4

AWG номер	7	6	5	4	3	2	1	0 (1/0) (0)	00 (2/0) (-1)	000 (3/0) (-2)	0000 (4/0) (-3)	00000 (5/0) (-4)	000000 (6/0) (-5)
Диаметр дюйм	0.1443	0,1620	0,1819	0,2043	0,2294	0,2576	0,2893	0,3249	0,3648	0,4096	0,4600	0,5165	0,5800
Диаметр (Ø) в мм	3,67	4,11	4,62	5,19	5,83	6,54	7,35	8,25	9,27	10,40	11. 68	13,13	14,73
Поперечное сечение в мм ²	10,6	13,3	16,8	21,1	26,7	33,6	42,4	53,5	67,4	85,0	107,2	135,2	170,5

Как высокие частоты демпфируются длиной кабеля?

Как выбрать наиболее экономичный размер и тип кабеля?

Выбор кабеля заключается в выборе подходящего типа проводника и выборе подходящего размера / площади поперечного сечения / диаметра проводника в соответствии с областью применения.Во-первых, необходимо понять важность определения размеров и выбора кабеля. Затем будут обсуждаться критерии выбора с учетом всех факторов снижения номинальных характеристик, которые могут снизить допустимую нагрузку на кабель. Закон, называемый законом Кельвина, играет жизненно важную роль в экономическом определении размеров проводников, поэтому он также будет объяснен здесь. Помимо размера проводника, будут изучены различные типы проводника. Также в конце будет обсуждаться экранирование и изоляция кабеля.

Размеры кабеля обычно определяются в терминах площади поперечного сечения, Kcmil (килограммы круговых милов) или AWG (американский калибр проводов).

Мы только что запустили нашу серию Power Systems Engineering Vlog , и в этой серии мы поговорим о всевозможных различных исследованиях и комментариях по проектированию энергосистем. Мы рассмотрим различные блоги, написанные AllumiaX. Это весело, это весело, по сути, это видеоблог, и мы надеемся, что вы, , присоединитесь к нам, , и получите от этого пользу. Доступные стандарты для выбора и размера кабеля:

IEC (Международная электротехническая комиссия)
NEC (Национальный электротехнический кодекс)
BS (Британские стандарты)

Важность выбора правильного размера и типа кабеля:

Выбор правильного размера и типа кабеля важен по следующим причинам:

Если размер кабеля очень мал, когда ток превышает допустимую нагрузку кабеля, кабель нагревается и повреждается. Таким образом, необходимо выбрать размер кабеля, при котором он способен выдерживать полный ток нагрузки и ток короткого замыкания, который может протекать по кабелю.
Увеличение площади поперечного сечения кабеля потребует использования большего количества материала в его конструкции, что приведет к его удорожанию. Следовательно, будет сложно поддерживать хороший баланс между стоимостью кабеля и требованиями к его использованию. Таким образом, диаметр кабеля должен соответствовать требованиям.
Необходимо обеспечить нагрузку подходящим напряжением, то есть с минимальным падением напряжения. Кабель с маленьким диаметром будет иметь более высокое сопротивление. Кроме того, это приведет к большему падению напряжения на кабеле. Поэтому необходимо выбирать такой кабель, который не вызывает падения напряжения или вызывает меньшее падение напряжения.
Необходимо выбрать лучший тип кабеля в соответствии с требованиями применения, поскольку каждый тип проводника имеет собственное сопротивление, теплопроводность и т. Д.

Критерии выбора кабелей:

Размер кабеля определяется на основе следующих факторов:

Пропускная способность по току: Определяется путем оценки величины тока, потребляемого оборудованием или нагрузкой, подключенными к принимающему концу кабеля. В нем также предусмотрен запас прочности по току перегрузки.

Падение напряжения: Из-за сопротивления кабеля возникают потери мощности, в результате чего напряжение падает на определенную величину.В дополнение к этому, падение напряжения также зависит от температуры, поскольку температура влияет на сопротивление. Если нам известны значения сопротивления кабеля и тока, протекающего по кабелю, то мы можем определить падение напряжения на этом кабеле по формуле V = I * R.

Рейтинг короткого замыкания: Это способность кабеля выдерживать ток короткого замыкания в течение определенного времени повреждения, прежде чем он будет устранен без каких-либо повреждений.

Коэффициенты снижения номинальных характеристик:

Существуют некоторые внешние помехи, которые влияют на номинальный ток кабеля i.е. токовая нагрузка кабеля. В таких сценариях текущие рейтинги должны быть улучшены путем применения некоторых подходящих факторов, известных как коэффициенты снижения номинальных характеристик. Поскольку у нас есть несколько типов коэффициентов снижения, поэтому значения всех коэффициентов снижения умножаются, чтобы получить среднее значение. Ниже приведены основные факторы снижения номинальных характеристик, которые следует учитывать при выборе сечения кабеля.

Температурный коэффициент снижения номинальных характеристик (C _T): Температурный коэффициент снижения номинальных характеристик (CT): кабели должны быть расположены таким образом, чтобы у них было минимальное пространство для рассеивания тепла в окружающей среде.Этот коэффициент используется при расчетах размеров кабеля, чтобы учесть расположение кабеля для минимизации тепловых потерь и, таким образом, повышения допустимой нагрузки кабеля.

Фактор группировки проводников (C _G): Электромагнитное поле вокруг проводников в группе создается, когда протекает ток, что приводит к уменьшению допустимой нагрузки кабеля. По этой причине учитывается фактор группировки проводников.

Термическое сопротивление почвы (C _R): Стандартная температура окружающей кабели составляет 40 ° C.Но если кабели должны быть закопаны в почву, температура вокруг них повышается, и это влияет на допустимую нагрузку кабеля. Поэтому в расчетах учитывается коэффициент термического сопротивления грунта, чтобы компенсировать повышение температуры.

Коэффициент снижения глубины залегания (C _D): Этот коэффициент зависит от глубины грунта, на которую должен быть заложен проводник. Более глубокое проникновение в заземляющий кабель приведет к увеличению коэффициента снижения мощности.

Как рассчитать сечение кабеля для заданной нагрузки?

Где,

 P = Действительная мощность (кВт)
         S = Полная мощность (кВА)
         В _L = Напряжение сети
         I _L = Линейный ток или допустимая нагрузка кабеля

С учетом факторов снижения номинальных характеристик:

Теперь выберите размер кабеля в зависимости от указанного выше тока из стандартных таблиц размеров кабеля e. грамм. «Каталоги МЭК».

Закон Кельвина для экономичного сечения кабеля:

Закон Кельвина гласит, что:

Самый экономичный размер кондуктора — это размер, для которого годовые проценты и амортизация капитальных затрат на него равны годовым эксплуатационным расходам

Скажем,

 Размер (площадь поперечного сечения) проводника = a
         Годовая процентная и амортизационная стоимость кондуктора = _P
         Годовые эксплуатационные расходы кондуктора = _P

Поскольку годовые проценты и амортизационная стоимость кондуктора прямо пропорциональны размеру кондуктора (поскольку увеличение размера кондуктора увеличит его капитальные затраты и, следовательно, процентные и амортизационные расходы) i.е.

П ₁ ∝ а

Итак, P ₁ = k ₁ .a ———————— уравнение (i)

Кроме того, годовые эксплуатационные расходы на проводник обратно пропорциональны размеру проводника (так как увеличение размера проводника уменьшит потери энергии плюс повреждения из-за нагрева и, следовательно, эксплуатационные расходы), то есть

Итак, P ₂ =

к ₂ к

———————— уравнение (ii)

Здесь k ₁ и k ₂ — константы.

Общая годовая стоимость проводника (скажем, P) может быть получена путем сложения уравнений (i) и (ii):

Чтобы общая стоимость была минимальной, дифференциал «P» по отношению к «a» должен быть равен нулю:

дП / да

знак равно

д / да (к ₁.а + к ₂ / а)

0 = k ₁ + k ₂ (- 1 / a ²)

0 = k ₁ — (k ₂ / a ²)

к ₂ / а ² = к ₁

k ₂ / a = k ₁ .a

P ₂ = P ₁

Экономический размер проводника (при котором годовые проценты и амортизационные расходы равны годовым эксплуатационным расходам на проводника) можно рассчитать из приведенного выше вывода:

к ₂ / а ² = к ₁

а = к ₁ / к ₂

а = √ (к ₁ / к ₂)

Пример:
Рассмотрим кабель длиной 1 км с допустимой нагрузкой 150 А в течение года (8760 часов).Стоимость прокладки кабеля составляет 0,1 доллара США за метр, где a — размер жилы в см ². Стоимость энергии составляет 0,001 доллара США / кВтч, а 12% составляют проценты и амортизационные отчисления. Удельное сопротивление проводника составляет 1,91 мкОм · см, поэтому определите экономичный размер проводника.

Автор: EagleRJOCC BY-SA 4.0, ссылка

Сопротивление проводника =

ρL / а

знак равно

(1,91×10 ^-6) (10 ⁵) / Ом

Потери энергии в год

знак равно

2I ² Rt / 1000 кВтч

Потери энергии в год

знак равно

2x (150) ² x (0.191 / а) (8760) / 1000

Потери энергии в год

знак равно

75292.2 / а

) кВтч Годовые текущие расходы =

Стоимость / кВтч

Икс

Потери энергии в год

Годовые текущие расходы = 0,1 x (

75292.2 / а

) Годовые текущие расходы = $ (

75292.2 / а

) Капитальные затраты = $

16a / метр

Капитальные затраты = 16 долларов США × 1000 = 16000 долларов США

Ежегодные фиксированные платежи = проценты и амортизация капитальных затрат

Ежегодные фиксированные платежи = 12% от 16000 долларов США = 1920 долларов СШАa

Согласно закону Кельвина,

Годовые текущие платежи = Ежегодные фиксированные платежи

7529.22 / а

= 1920a

a = 3,92 см ²

Итак, экономичный размер жилы 3,92 см ².

Ограничения:

Точные проценты и амортизация по капитальной стоимости не могут быть определены.
Некоторые факторы, такие как допустимая нагрузка кабеля, эффект коронного разряда и т. Д., Не рассматриваются в этом законе.
По закону Кельвина может иметь место чрезмерное падение напряжения в размере проводника.

Типы проводников:

В зависимости от физической структуры проводники могут быть скрученными (несколько тонких проводов) или сплошными (сплошной металлический провод). Типы кабелей (жилы), которые используются в линиях электропередачи:

ACSR (алюминиевый проводник, армированный сталью): Он состоит из стальных нитей, окруженных алюминиевыми нитями. Это наиболее рекомендуемый проводник для линий электропередачи, который используется для более протяженных участков.

ACAR (алюминиевый проводник, армированный сплавом): Он состоит из алюминиево-магниевого кремниевого сплава, окруженного алюминиевым проводником. Он имеет более высокую механическую прочность и проводимость, чем ACSR, поэтому его можно использовать для распределения и передачи в больших масштабах, но он более дорогой.

AAC (полностью алюминиевый проводник): Он также известен как ASC (алюминиевый многожильный проводник) и имеет проводимость 61% IACS. Хотя он обладает хорошей проводимостью, он все же ограничен в применении из-за низкой прочности.

AAAC (проводник из алюминиевого сплава): Он состоит из сплава алюминия, магния и кремния с проводимостью 52,5% IACS. Из-за большей прочности его можно использовать для распространения, но не рекомендуется для передачи. Подходит для использования в помещениях с повышенным содержанием влаги.

⁘ IACS (Международный стандарт отожженной меди) — это стандарт, введенный США.

Это стандарт, с которым сравнивается проводимость любого проводника.

Это значение проводимости коммерчески доступной меди.

Экранирование и изоляция кабеля:

Существуют различные слои из различных материалов, которые должны быть наложены на проводник, чтобы обеспечить изоляцию и экран кабеля с целью защиты проводника. Каждый слой имеет свою особую функцию, и ее требования зависят от применения кабелей. Например, для воздушных линий нам не нужна изоляция или экранирование, поскольку там используются неизолированные провода, но для подземных кабелей они должны быть изолированы и экранированы.

Изоляция: Изоляция кабеля выполняется с помощью любого диэлектрика, например ПВХ, чтобы предотвратить утечку тока из проводника.

Оболочка: Кабель снабжен оболочкой для защиты кабеля от влаги. Это должен быть какой-нибудь немагнитный материал, например свинцовый сплав.

Подкладка: Предназначение подстилки — защитить оболочку кабеля от повреждений, вызванных броней.

Армирование: Армирование — это еще один слой оцинкованной стали поверх кабеля, защищающий его от любых механических повреждений.

Обслуживание: Повышает механическую прочность кабеля. Обеспечивает общую защиту от влаги, пыли и т. Д.

Подведение итогов:

Систему передачи электроэнергии можно сделать эффективной и экономичной, если следовать надлежащей методологии определения размеров и выбора кабеля.Критерии выбора, коэффициенты снижения номинальных характеристик, тип проводника, надлежащая изоляция и экранирование и т. Д. Мы должны помнить об этом во время прокладки кабеля. Таким образом мы можем добиться эффективной, безопасной и рентабельной передачи электроэнергии.

Напряжение

— Как определить сечение кабеля Напряжение

— Как определить сечение кабеля — Обмен электротехническими стеками

Сеть обмена стеков

Сеть Stack Exchange состоит из 177 сообществ вопросов и ответов, включая Stack Overflow, крупнейшее и пользующееся наибольшим доверием онлайн-сообщество, где разработчики могут учиться, делиться своими знаниями и строить свою карьеру.

Посетить Stack Exchange

0
+0
Авторизоваться Зарегистрироваться

Electrical Engineering Stack Exchange — это сайт вопросов и ответов для профессионалов в области электроники и электротехники, студентов и энтузиастов.Регистрация займет всего минуту.

Зарегистрируйтесь, чтобы присоединиться к этому сообществу

Кто угодно может задать вопрос

Кто угодно может ответить

Лучшие ответы голосуются и поднимаются наверх

Спросил 1 год, 11 мес назад

Просмотрено 1к раз

\ $ \ begingroup \ $

На этот вопрос уже есть ответы здесь :

Закрыт 1 год назад.

Я смотрю на эту таблицу, из которой видно, что кабель 0,5 мм2 может выдерживать 720 Вт при токе 3 А.

В то же время я использовал онлайн-калькулятор размера кабеля, чтобы определить размер кабеля, который мне нужно было бы использовать для 12V60A, который также составляет 720 Вт, и в результате я получил 8 мм2.

И если подумать, это имеет смысл, поскольку ток — это мера электронов в единицу времени, которые являются физическими объектами (не совсем, но я исхожу из опыта программирования, так что это тоже имеет смысл для меня), чем больше они, тем больше места нужно будет пройти.Но где же в уравнении напряжение? Если мы представим, что напряжение — это сила, с которой движутся электроны, также имеет смысл нуждаться в более сильном проводнике, чем выше напряжение, а это, похоже, не так? Сечение проводника определяется исключительно силой тока? Может ли кабель сечением 0,5 мм2 выдерживать ток 3 А при любом напряжении?

Я задал довольно много вопросов, но я надеюсь, что вы поняли, откуда исходит мое любопытство.

Создан 25 июл.

php_nub_qqphp_nub_qq

55422 серебряных знака1717 бронзовых знаков

\ $ \ endgroup \ $ 4 \ $ \ begingroup \ $

Требуемый размер провода определяется предполагаемым током, а не напряжением или мощностью.Напряжение будет определять требуемую толщину или тип изоляции.

Требуемый размер провода для данного тока определяется как сопротивлением нагрева, так и падением напряжения на сопротивлении провода

Создан 25 июля ’19 в 19: 572019-07-25 19:57

Питер БеннеттПитер Беннетт

47.5k11 золотых знаков3939 серебряных знаков100100 бронзовых знаков

\ $ \ endgroup \ $ 6 \ $ \ begingroup \ $

Исходя из того, что в таблице указано 2400 Вт при 10 А, тогда напряжение должно быть 240 В.Но вам нужно 60А, вам нужен провод, который сможет его нести. 0,5 квадратных миллиметра выдерживают ток 3А.

Создан 25 июл.

JustmeJustme

58k22 золотых знака4747 серебряных знаков114114 бронзовых знака

\ $ \ endgroup \ $ Электротехнический стек Exchange лучше всего работает с включенным JavaScript

Ваша конфиденциальность

Нажимая «Принять все файлы cookie», вы соглашаетесь, что Stack Exchange может хранить файлы cookie на вашем устройстве и раскрывать информацию в соответствии с нашей Политикой в отношении файлов cookie.

Принимать все файлы cookie Настроить параметры

поперечных сечений кабеля | Внутри кабеля

Кабели разных типов имеют разные функции, и любой кабель легко рассматривать как единое целое.Но каждый кабель состоит из разных слоев, каждый из которых выполняет свою функцию. Изучение того, как эти части взаимодействуют, упрощает понимание того, как работает кабель и что можно сделать, чтобы не повредить кабель.

Поперечное сечение коаксиального кабеля

Коаксиальный кабель — один из наиболее распространенных типов кабеля, который используется уже более 100 лет. Хотя технология со временем улучшилась, базовая схема коаксиальных кабелей сегодня во многом такая же, как и во время их изобретения.Современные коаксиальные кабели чаще всего используются для телевидения, радио, Интернета и подключения камер видеонаблюдения.

Внешний слой кабеля — это оболочка, предназначенная для защиты более уязвимых внутренних компонентов. Куртки чаще всего изготавливаются из пластика и бывают нескольких различных разновидностей. Наряду с защитой от внешних элементов оболочки также действуют как внешний изолятор, сдерживая любые электрические или магнитные сигналы, которые проходят через другие слои.

Следующий слой — это экран, который может быть плетеным или фольгированным.Хотя экран действительно помогает удерживать электрический кабель сигнала, он больше предназначен для защиты от других сигналов. Если коаксиальный кабель находится рядом с чем-то еще, что излучает сильные сигналы, которые потенциально могут вызвать помехи, например, мощные линии электропередач или вышка сотовой связи, экран сокращает потенциальные проблемы.

Далее следует диэлектрик, изолятор, который удерживает сигнал коаксиального кабеля внутри центрального проводника. Диэлектрики предназначены для минимизации утечки, сохраняя сигнал, передаваемый по кабелю, сфокусированным и сильным.Они действительно помогают удерживать внешние сигналы от создания помех, но это скорее второстепенная функция, поскольку в идеальных условиях помехи не должны проходить мимо экрана.

Последняя часть — это центральный проводник в сердечнике кабеля. Это токопроводящая металлическая линия (обычно сделанная из меди или стали с медным покрытием), предназначенная для передачи сигнала, проходящего через кабель. Сердечник может быть сплошным или многожильным. Как наиболее важная часть кабеля, он надежно защищен первыми тремя слоями.Повреждение трех других слоев может сделать кабель слабее, но повреждение проводника с большей вероятностью приведет к поломке кабеля.

Ethernet в разрезе

Кабель Ethernet

похож на коаксиальный, с металлическими жилами, защищенными несколькими другими слоями. Ключевое отличие состоит в том, что Ethernet состоит из нескольких проводов меньшего размера, содержащихся в основном кабеле.

Подобно коаксиальному кабелю и многим другим кабелям, внешняя оболочка Ethernet в основном служит для защиты более мелких и уязвимых частей внутри.Оболочка чаще всего изготавливается из пластика, доступны разные типы в зависимости от того, в какой среде будет находиться кабель.

Если кабель Ethernet экранирован, экран будет расположен непосредственно под оболочкой. Экраны кабеля Ethernet можно приклеить к оболочке с помощью какого-либо клея, например алюминиевой ленты или майларовой ленты. Некоторые даже используют липкий гель; Хотя гель отлично работает как изолятор, работать с ним может быть немного неудобно. Многие кабели Ethernet также включают в себя разрывной шнур, небольшой пушистый кусочек волокна, предназначенный для отслаивания экрана и обнажения внутренних проводов.

Внутри оболочки восемь проводов меньшего размера. Каждый провод имеет цветовую маркировку, поэтому пользователи могут легко отличить их друг от друга. В соответствии с отраслевым стандартом эти провода соединяются попарно и скручиваются друг с другом. Это позволяет тонким проводам поддерживать друг друга и предотвращать повреждение кабеля при изгибах, скручиваниях и поворотах. Он также позволяет выровнять провода для наиболее распространенных распиновок Ethernet. Эти провода покрыты изоляцией из полиэтилена высокой плотности, поэтому сигналы проходят по каждому проводу отдельно.

Сердцевиной каждого провода является металлический провод, который может быть одножильным или многожильным.Эти жилы подключаются к металлическим контактам ( контакты ) на разъемах Ethernet для передачи сигналов. Жилы хрупкие, и их повреждение может ослабить передачу сигнала или полностью остановить работу кабеля. С помощью тестера сигналов можно проверить, какой из внутренних проводов не функционирует.

Телефонный отдел

Телефонный кабель намного проще, чем многие другие типы кабелей. Простые плоские телефонные шнуры обычно используются в местах, где электрические помехи не являются проблемой, например в офисе или гостиной.В результате не всегда требуется экранирование. Наружная оболочка по-прежнему действует как изолятор, но в большей степени направлена на поддержание правильной и равномерной формы внутренних проводов, чем что-либо еще.

Как и кабели Ethernet, телефонные кабели содержат отдельные провода меньшего размера с цветовой кодировкой. Эти цветные кабели не всегда подключаются к разъемам одинаково; в зависимости от приложения они могут использовать прямую или обратную распиновку. Количество проводов тоже не всегда одинаковое.В новых кабелях используется шесть проводов, а в старых шнурах — четыре. Шнуры с большим количеством проводов могут обрабатывать дополнительные линии при разделении одного кабеля между несколькими телефонами, факсами и другими устройствами.

Круглые версии телефонных кабелей также существуют, но, как правило, используются для специальных функций. Эти кабели включают в себя функции, отсутствующие в стандартных телефонных кабелях, такие как двойное экранирование для кабелей интернет-модема или ультрафиолетового излучения (солнечного света) и водонепроницаемость для кабелей, предназначенных для установки вне помещений / для прямой прокладки в землю. Поскольку эти кабели имеют круглую форму, их внутреннее расположение больше соответствует внутренней части кабеля Ethernet, чем других телефонных шнуров.

Выбор сечения кабеля. Расчет падения напряжения в проводах

В процессе ремонта обычно всегда заменяют старую проводку. Это связано с тем, что в последнее время появилось много полезной бытовой техники, которая облегчает жизнь хозяйкам. Более того, они потребляют довольно много энергии, которой старая проводка просто может не выдержать. К таким электроприборам относятся стиральные машины, электрическая духовка, электрический чайник, микроволновые печи и т. Д.

Запирая электрическую трубу, следует знать, какое сечение прокладывать провод для питания электроприбора или группы электроприборов. Как правило, выбор осуществляется как по потребляемой мощности, так и по силе тока, которые потребляют электроприборы. При этом необходимо учитывать как способ прокладки, так и длину провода.

Выбрать сечение проложенного кабеля по мощности нагрузки достаточно просто.Это может быть одна загрузка или совокупность нагрузок.

Каждый бытовой прибор, тем более новый, сопровождается документом (паспортом), в котором указываются его основные технические данные. Кроме того, такие же данные имеются на специальных табличках, прикрепленных к корпусу продукта. На этой табличке, которая находится сбоку или сзади устройства, указана страна производителя, его заводской номер и, конечно же, его потребляемая мощность в ваттах (Вт) и ток, который потребляет устройство в амперах (A ).На продукции отечественного производителя Мощность может указываться в ваттах (Вт) или киловаттах (кВт). В импортных моделях есть буква W. Кроме того, энергопотребление указывается как «тот» или «тот макс».

Пример такого знака, где указана основная информация об устройстве. Такой знак можно встретить на любом техническом устройстве.

В том случае, если вы не можете распознать нужную информацию (надпись упала на табличку или бытовую технику Нет еще) Вы можете узнать о том, какой мощностью обладает наиболее распространенная бытовая техника.Все эти данные фактически находятся в таблице. В основном электроприборы стандартизированы по потребляемой мощности и особого разброса данных нет.

В таблице выбираются те электроприборы, которые планируется приобрести, и фиксируются их потребляемый ток и мощность. Из списка лучше выбирать индикаторы с максимальными значениями. В этом случае рассчитать не удастся и разводка будет надежнее. Дело в том, что чем толще кабель, тем лучше, потому что проводка греется намного меньше.

Как выбрать из

Когда выбран провод, все нагрузки должны суммироваться к этому проводу. При этом следует следить, чтобы все показатели были разряжены либо в ваттах, либо в киловаттах. Чтобы перевести показатели в одно значение, за числами следуют или делят, или умножают на 1000. Например, чтобы перевести в ватты, все числа следует (если они в киловаттах) умножить на 1000: 1,5 кВт = 1,5×1000 \ u003d 1500 Вт. При обратном рендеринге действия производятся в обратном порядке: 1500 Вт = 1500/1000 = 1.5 кВт. Обычно все расчеты производятся в ваттах. После таких расчетов кабель выбирается по соответствующей таблице.

Таблицу можно использовать следующим образом: Найдите соответствующий столбец, в котором указано напряжение питания (220 или 380 вольт). В этом столбце есть цифра, которая соответствует мощности потребления (нужно взять чуть поважнее). В строке, соответствующей потребляемой мощности, в первом столбце указано сечение провода, которое разрешено использовать.Отправляясь в магазин за кабелем, следует поискать провод, сечение которого соответствует рекордам.

Какой провод использовать — алюминиевый или медный?

В этом случае все зависит от потребляемой мощности. К тому же медный провод выдерживает нагрузку вдвое больше, чем алюминий. Если нагрузка большая, лучше отдать предпочтение медному проводу, так как он будет тоньше и его легче проложить. Кроме того, его проще подключить к электрооборудованию, в том числе к розеткам, и к выключателям.К сожалению, у медного провода есть существенный минус: он намного дороже провода из алюминия. Несмотря на это, он прослужит намного дольше.

Как рассчитать текущее сечение кабеля

Большинство мастеров просчитывают диаметры потребляемого тока. Иногда это упрощает задачу, особенно если знать, какой ток выдерживает провод той или иной толщины. Для этого нужно записать все показатели потребляемого тока и подвести итоги.Сечение провода можно выбрать по той же таблице, только теперь нужно искать столбец, в котором указан ток. Как правило, для надежности всегда выбирается большее значение.

Например, для подключения варочных панелей, которые могут потреблять максимальный ток до 16 А, потребуется медный провод. Обратившись к таблице, желаемый результат можно найти в третьем столбце слева. Так как значения 16a нет, то выбираем ближайшее, большее — 19a. К этому току подходит кабель с сечением, равным 2.0 мм кв.

Как правило, при подключении мощных бытовых приборов они питаются отдельными проводами, с установкой индивидуальных автоматов включения. Это значительно упрощает процесс выбора проводов. Кроме того, это часть современных требований к электромонтажу. Плюс это практично. В экстренных случаях нет необходимости полностью отключать электричество во всем доме.

Не рекомендуется выбирать провода по меньшему значению. Если кабель будет постоянно работать при максимальных нагрузках, это может привести к аварийным ситуациям в электрической сети.Результатом может послужить пожар, если неправильно выбранные выключатели автоматики. При этом следует знать, что они не защищены от возгорания оболочки, и невозможно точно выбрать ток, чтобы он мог защитить провода от перегрузки. Дело в том, что они не регулируются и изготавливаются на фиксированное значение тока. Например, на 6а, на 10а, на 16а и т.д.

Подбор провода с запасом позволит в дальнейшем установить на эту линию еще один электроприбор или даже несколько, если он будет соответствовать норме потребления тока.

Расчет силового кабеля и длины

Если брать во внимание среднестатистическую квартиру, то длина проводов не достигает таких значений, чтобы учесть этот фактор. Несмотря на это, бывают случаи, когда при выборе провода следует учитывать и их длину. Например, вам нужно подключить частный дом от ближайшего столба, который может находиться на значительном удалении от дома.

При значительных токах потребления длинный провод может влиять на качество электроэнергии.Это связано с потерями в самом проводе. Чем больше длина провода, тем больше потери в самом проводе. Другими словами, чем больше длина провода, тем больше будет падение напряжения в этой области. Что касается нашего времени, когда качество блока питания оставляет желать лучшего, такой фактор играет немалую роль.

Чтобы это узнать, вам придется обратиться к таблице, где вы можете определить сечение провода в зависимости от расстояния до точки питания.

Таблица определения толщины провода в зависимости от мощности и расстояния.

Открытый и закрытый способ прокладки провода

Ток, проходящий через проводник, вызывает его нагрев, так как он имеет определенное сопротивление. Итак, чем больше ток, тем больше тепла на нем выделяется в условиях одного и того же поперечного сечения. При одинаковом потреблении тока тепло выделяется на удлинителях меньшего диаметра и больше, чем на проводниках большей толщины.

В зависимости от условий прокладки, количество тепла, выделяемого на проводнике, изменяется. Когда прокладка открыта, когда проволока активно охлаждается воздухом, можно отдать предпочтение тонкой проволоке, а когда проволока уложена закрыто и охлаждение сведено к минимуму, лучше выбирать более толстые.

Такую информацию также можно найти в таблице. Принцип выбора тот же, но с учетом другого фактора.

И, наконец, самое главное.Дело в том, что в наше время производитель старается сэкономить на всем, в том числе и на материале для проводов. Очень часто заявленный раздел не соответствует действительности. Если продавец не информирует покупателя, то лучше измерить толщину проволоки, если это критично. Для этого достаточно взять с собой штангенциркуль и измерить толщину провода в миллиметрах, после чего рассчитать его сечение по простой формуле 2 * пи * д или пи * r в квадрате.Где Pi — постоянное число, равное 3,14, а D — диаметр провода. В другой формуле соответственно пи = 3,14, а R в квадрате — это радиус в квадрате. Радиус очень простой, диаметра хватит на 2.

Некоторые продавцы прямо указывают на несоответствие заявленного раздела и действительного. Если провод подбирается с большим запасом — это совсем не существенно. Основная проблема заключается в том, что цена на провод по сравнению с его сечением не занижена.

Выбор сечения провода для постоянного тока. Падение напряжения (пояснения в статье)

Говорят, что в его время было соперничество между Эдисоном и Теслой — какой ток выбрать для передачи на большие расстояния — переменный или постоянный? Эдисон выступал за передачу электроэнергии с использованием постоянного тока. Тесла утверждал, что переменный ток легче передавать и преобразовывать.

Впоследствии, как известно, Тесла победил. Сейчас переменный ток применяется повсеместно, в России частотой 50 Гц.Такой ток дешевле передавать на большие расстояния. Хотя есть и линии электропередачи специального назначения постоянного тока.

А если вы используете высокое напряжение (например, 110 или 10 кВ), то на проводах есть значительная экономия по сравнению с низким напряжением. Об этом я рассказываю в статье об этом.

Падение напряжения на проводе

Статья будет конкретной, с теоретическими расчетами и формулами. Кому не интересно, что откуда и почему, советую сразу перейти к Таблица 2 — выбор сечения провода в зависимости от силы тока и падения напряжения.
2. Синий цвет — Когда использование слишком толстой проволоки экономически и технически нецелесообразно и дорого. Для порога потребовалось падение менее 1 В на длине 100 м.
Как пользоваться секционным столом?
Использовать таблицу 2 очень просто. Например, вам нужно сохранить некий прибор на ток 10а и постоянное напряжение 12В. Длина линии — 5 м. На выходе блока питания можем выставить напряжение 12,5 В, следовательно, максимальное падение равно 0.5В.
В наличии — проволока сечением 1,5 кв. Что мы видим из таблицы? 5 метров при токе 10 и теряем 0,1167 в х 5м = 0,58 В. Вроде подходит, учитывая, что большинство потребителей терпят отклонение + -10%.
Но. Провода Ведь у нас на самом деле два, плюс и минус, эти два провода образуют кабель, на котором падает напряжение питания. А так как общая длина 10 метров, то фактически падение будет 0,58 + 0,58 = 1,16 В.
То есть при таком раскладе на выходе 12.5 вольт, а на входе устройства — 11,34. Этот пример актуален для.
И это без учета переходного сопротивления контактов и неидеальности провода («образец» меди не то что примеси и тд)
Поэтому такой кусок кабеля скорее всего не годится , нам понадобится провод сечением 2,5 кв. Это даст падение 0,7 В на линии 10 м, что приемлемо.
А если другого провода нет? Есть два способа уменьшить потерю напряжения в проводах.
1. Необходимо разместить блок питания 12,5 в нагрузке как можно ближе. Если взять пример выше, нам подойдут 5 метров. Так что всегда и заставляю экономить на проводе.
2. Увеличьте выходное напряжение блока питания. Дело в том, что при уменьшении тока нагрузки напряжение на нагрузке может возрасти до недопустимых пределов.
Например, в частном секторе на трансформаторном выходе (подстанции) установлено 250-260 вольт, в домах возле ламповой подстанции зажигаются как свечи.В каком-то смысле недолго. А жители на окраине района жалуются, что напряжение нестабильно, падает до 150-160 вольт. Потеря 100 вольт! Умножив на ток, можно вычислить мощность, которая слышит улицу, и кто за нее платит? Мы, график в квитанции «Убытки».
Вывод по последовательности сечения провода при постоянном напряжении:
Чем короче и толще провод, по которому протекает постоянный ток, тем меньше на нем падение напряжения, тем лучше .То есть потеря напряжений в проводах минимальна.
Если посмотреть на Таблицу 2, нужно выбрать значения сверху направо, не переходя в «синюю» зону.
Для переменного тока Ситуация такая же, но вопрос стоит не так остро — там мощность передается за счет увеличения напряжения и уменьшения тока. См. Формулу (1).
В заключение таблица, в которой падение постоянного напряжения установлено на ограничение 2%, а напряжение питания составляет 12 В.Желаемый параметр — максимальная длина провода.
Внимание! Имеется в виду двухпроводная линия, например, кабель, содержащий 2 провода. То есть случай, когда через кабель длиной 1 м ток пробивается 2 м, туда. Привел такой вариант, т.к. он чаще всего встречается на практике. Для одного провода, чтобы узнать каплю на нем, необходимо число внутри таблицы умножить на 2. Спасибо внимательным читателям!
Таблица 3. Максимальная длина провода при падении постоянного напряжения 2%.
S, мм² 1 1,5 2,5 4 6 10 16 25 35 50 75 100
1 7 10,91 17,65 28,57 42,86 70,6 109,1 176,5 244,9 — — —
2 3,53 5,45 8,82 14,29 21,4 35,3 54,5 88,2 122,4 171,4 — —
4 1,76 2,73 4,41 7,14 10,7 17,6 27,3 44,1 61,2 85,7 130,4 —
6 1,18 1,82 2,94 4,76 7,1 11,7 18,2 29,4 40,8 57,1 87 117,6
8 0,88 1,36 2,2 3,57 5,4 8,8 13,6 22 30,6 42,9 65,25 88,2
10 0,71 1 1,76 2,86 4,3 7,1 10,9 17,7 24,5 34,3 52,2 70,6
15 — 0,73 1,18 1,9 2,9 4,7 7,3 11,8 16,3 22,9 34,8 47,1
20 — — 0,88 1,43 2,1 3,5 5,5 8,8 12,2 17,1 26,1 35,3
25 — — — 1,14 1,7 2,8 4,4 7,1 9,8 13,7 20,9 28,2
30 — — — — 1,4 2,4 3,6 5,9 8,2 11,4 17,4 23,5
40 — — — — — 1,8 2,7 4,4 6,1 8,5 13 17,6
50 — — — — — — 2,2 3,5 4,9 6,9 10,4 14,1
100 — — — — — — — 1,7 2,4 3,4 5,2 7,1
150 — — — — — — — — — 2,3 3,5 4,7
200 — — — — — — — — — — 2,6 3,5
Полтора наших стола могут иметь длину не более 1 метра.Падение на нем будет 2%, или 0,24В. Проверяем формулу (4) — все сходится.
Если напряжение больше (например, 24 В постоянного тока), то длина может быть соответственно больше (в 2 раза).
Все вышесказанное касается не только постоянного, но и низкого напряжения. И при выборе площади сечения в таких случаях следует ориентироваться не только на нагрев провода, но и падение напряжения на нем. Например, при
Прокомментируйте, пожалуйста, статью, у кого теория совпадает с практикой?

В правилах контроля электроустановок четко прописано, сколько тока должна потреблять городская квартира, Итак, кабель какого сечения следует использовать.Его параметры: площадь сечения 2,5 мм², диаметр 1,8 мм, токовая нагрузка 16 А. Конечно, увеличение количества бытовой техники меняет эти показатели, поэтому советуем использовать медный кабель с площадью 4 мм², диаметром 2,26 мм, выдерживающая Токовую нагрузку в 25 А.

Для частного дома эти показатели эффективности тоже приемлемы. Но необходимо учитывать тот момент, что в электрической цепи квартиры или дома она разделена на контуры (петли), которые будут подвергаться различным нагрузкам в зависимости от мощности потребителя.Поэтому придется подбирать сечение кабеля (таблица ПУЭ в этом случае хороший помощник).

Расчет сечения провода

Начнем не с таблицы, а с расчета. То есть каждый человек, не имея под рукой инета, где в свободном доступе есть ПУЭ с таблицами, может самостоятельно рассчитать сечение текущего кабеля. Для этого потребуется штангенциркуль и формула.

Если рассматривать сечение кабеля, то это круг определенного диаметра.Есть формула площади круга:

S = 3,14 * d² / 4, где 3,14 — архимедово число, «D» — диаметр измеряемой жилы. Формулу можно упростить: S = 0,785 * D².

Если провод состоит из нескольких жил, измеряется диаметр каждого, рассчитывается площадь, затем все показатели суммируются. А как посчитать сечение кабеля, если каждый жетон жила состоит из нескольких тонких проводов? Процесс немного сложный, но ненамного.Для этого вам придется рассчитать количество проводов в одной базе, измерить диаметр одной проводки, рассчитать ее площадь по описанной формуле и умножить этот показатель на количество проводов. Это будет поперечное сечение одной жилы. Теперь необходимо умножить это на количество живого.

Если нет желания считать проводки и измерять их размеры, необходимо просто измерить диаметр одной жилы, состоящей из нескольких проводов. Необходимо снять габариты, чтобы не закаливать живое.Обратите внимание, что этот диаметр неточный, потому что между проводкой остается пространство. Поэтому полученное значение необходимо умножить на понижающий коэффициент — 0,91.

Ток и сечение

Чтобы понять, как работает электрический кабель, необходимо вспомнить обычную водопроводную трубу. Чем больше ее диаметр, тем больше воды через нее пройдет. То же и с проводами. Чем больше их площадь, тем больше сила тока, проходящего через них. При этом кабель не будет перегреваться, что является важнейшим требованием правил пожарной безопасности.

Следовательно, пучок сечения — сила тока является основным критерием, который используется при выборе электрических проводов в электропроводке. Поэтому сначала нужно выяснить, сколько бытовой техники и какая суммарная мощность будет подключена к каждому шлейфу. Например, на кухне обязательно устанавливается холодильник, микроволновая печь, кофемолка и кофеварка, иногда электрочайник и посудомоечная машина. То есть все эти инструменты могут быть включены одновременно. Поэтому в расчетах и используется общая вместимость помещения.

Энергопотребление каждого устройства можно узнать из паспорта товара или на бирке. Например, обозначим некоторые из них:

Чайник — 1-2 кВт.
Микроволновая печь и мясорубка 1,5-2,2 кВт.
Кофемолка и кофеварка — 0,5-1,5 кВт.
Холодильник 0,8 кВт.

Узнав мощность, которая будет действовать на проводку, вы можете выбрать ее сечение из таблицы. Мы не будем рассматривать все показатели этой таблицы, покажем те, которые преобладают в повседневной жизни.

Ток тока 16 А, сечение кабеля 2,7 мм², диаметр провода 1,87 мм.
25 А — 4,2 — 2,32.
32 А — 5,3 — 2,6.
40 А — 6,7 — 2,92.

Но здесь есть нюансы. Например, вам нужно подключить стиральную машину. Специалисты рекомендуют такие мощные аппараты из распределительного щита вести отдельный очерк, выпивая его на отдельную машину. Вот и потребляемая мощность стиральной машины — 4 кВт, а это сила тока 18 А.в таблице ПУЭ этого показателя нет, поэтому необходимо довести его до ближайшего большего, а это 20 А, к которым подходит контур сечением 3,3 мм² при диаметре 2,05 мм. Опять же, проводов с таким номиналом нет, значит доведено до ближайшего больше. Это 4 мм². Кстати, Таблицы типоразмеров электрических проводов также есть в Интернете в свободном доступе.

Внимание! Если кабеля нужного сечения под рукой не оказалось, есть возможность заменить его двумя, тремя и так далее проводами меньшей площади, которые соединены параллельно.При этом суммарное сечение должно совпадать с сечением номинального. Например, для замены кабеля сечением 10 мм² можно использовать либо два провода сечением 5 мм², либо три на 2, 3 и 5 мм², или четыре: два на 2 и два на 3.

Трехфазное подключение

Трехфазная сеть — это три провода, по которым течет ток. Соответственно, нагрузка устройства, подключенного к трем фазам, уменьшается в три раза на каждой фазе.Поэтому для каждой фазы можно использовать кабель меньшего размера. Здесь тоже соотношение втрое. То есть, если сечение кабеля в однофазной сети 4 мм², то для трехфазного можно взять 4 / 1,75 = 2,3 мм². Перевод на стандартный больший По таблице ПУЭ — 2,5 мм².

В довольно большом количестве домов и квартир до сих пор остается электропроводка алюминиевым кабелем. О нем нельзя сказать ничего плохого. Алюминиевый кабель используется отлично, и, как показал срок эксплуатации, срок его службы практически неограничен.Конечно, если правильно подобрать по току и грамотно провести подключение.

Как и в случае с медным кабелем, сравним алюминий по сечению, силе тока и мощности. Опять же все рассматривать не будем, возьмем только рабочие параметры.

Кабель сечением 2,5 мм² выдерживает силу тока равную 16 А, а мощность потребителя 3,5 кВт.
4 мм² — 21 А — 4,6 кВт.
6 — 26 — 5,7.
10 — 38 — 8,4.

Выбор провода

Сделайте внутреннюю проводку лучше всех медных проводов. Хотя алюминий обрабатывать не будет. Но здесь есть один нюанс, связанный с правильным подключением участков в распределительной коробке. Как показывает практика, стыки составов часто выходят из строя из-за окисления алюминиевой проволоки.

Еще вопрос, какой провод выбрать: одножильный или многожильный? Одножильный имеет лучшую проводимость по току, поэтому его рекомендуется использовать в бытовой электропроводке.Прогулка обладает высокой гибкостью, что позволяет несколько раз сгибаться в одном месте без ущерба для качества.

Подбор кабеля по маркам. Здесь оптимальный вариант — Cable JVG. Это медные провода с двойной пластиковой изоляцией. Если вы встретите бренд «NY», то считайте, что это все тот же VG, только иностранного исполнения.

Внимание! Использование на сегодняшний день проводов марки ПУНП запрещено. Для этого есть решение Главгосрегионадзора, которое действует с 1990 года.

Заключение по теме

Как видите, выбрать сечение кабеля для тока, действующего в потребительской сети, не очень сложно. Практически нет необходимости заниматься сложными математическими манипуляциями. Для удобства всегда можно воспользоваться таблицами из правил ПУЭ. Главное — правильно рассчитать суммарную мощность всех потребителей, установленных в одной электрической цепи.

Связанные записи:

главная »Электрик» Выбор сечения кабеля.Расчет падения напряжения в проводах

Как выбрать кабель нужного сечения?

При построении электрических систем может возникнуть вопрос, как выбрать кабель с правильным сечением для передачи необходимого тока. Для этого необходимо произвести текущие расчеты.

Важно знать следующие параметры:

вы используете медный или алюминиевый кабель;
количество ядер для загрузки;
максимальная температура жилы в цепи кабеля;
температура окружающей среды;
способ установки;
удельное сопротивление грунта.

Температура

Максимально допустимая температура кабеля не означает, что это максимальная температура окружающей среды, при которой кабель все еще работает. Максимальная температура определяет допустимую температуру проводника с учетом комбинированного воздействия окружающей среды, тока и различных других воздействий. Факторы, ограничивающие температуру, могут зависеть как от материалов, так и от методов установки.

Медь, алюминий или алюминиевый сплав являются наиболее распространенными проводящими материалами, используемыми в силовых кабелях.Поскольку металлы обладают электрическим сопротивлением, жилы кабеля нагреваются из-за тока. Сопротивление проводника зависит от свойств конкретного металла и его сплава, а для того, чтобы иметь возможность выполнять электрические расчеты и установку кабеля без измерения сопротивления каждого провода, необходимо указать удельное сопротивление проводов и согласованные сечения, назначенные для они стандартизированы. Поэтому иногда может казаться, что измеренный физический диаметр меньше значения поперечного сечения, указанного на кабеле.Важно понимать, что с электрической точки зрения важно сопротивление кабелей, а сечение кабеля скорее является информативным значением.

В зависимости от температуры окружающей среды также изменяется допустимый ток нагрузки кабелей. В Эстонии нормальной температурой окружающей среды считается 25 ° C (15 ° C в почве), на основании чего токи нагрузки также указаны в каталогах продукции Prysmian Group Baltics. Однако важно иметь в виду, что если какая-либо часть кабеля проходит через среду с более высокой температурой (например, котельную), максимально допустимый ток для всей цепи должен быть рассчитан на основе максимальной температуры окружающей среды.Аналогичный эффект возникает и при параллельной прокладке нескольких кабелей, поскольку нагруженный кабель нагревает соседние цепи.

Способы установки

На несущую способность кабелей также влияет способ рассеивания выделяемого в них тепла. Отвод тепла от кабелей можно рассматривать как различные методы установки, в которых предусмотрены различные стандартные токи нагрузки в соответствии с поперечным сечением кабеля.Например, кабель, проложенный на открытом воздухе, охлаждает лучше, чем кабель, установленный в теплоизоляции здания. В случае прокладки кабеля в почве важна теплопроводность почвы.

Токи нагрузки рассчитываются согласно стандарту HD 60364-5-52. Значения тока нагрузки, указанные в технических паспортах Prysmian Group Baltics, рассчитываются при условиях, указанных в таблицах. Нагрузочные токи используемых кабелей должны быть отрегулированы в соответствии с реальными условиями.Из-за разных факторов токи нагрузки одного кабеля могут отличаться в несколько раз!

Пример расчета

Чтобы определить максимально допустимый ток нагрузки, необходимо сначала знать метод установки. Например, в случае прямой установки в почву используется способ установки D2. Для кабеля AXPK 4G240 в стандарте указан максимальный ток нагрузки 250 А. Elektrilevi использует другие параметры среды установки, к которым необходимо отрегулировать ток нагрузки.

Регулировка должна быть следующей:

1. Использовалась более низкая температура почвы. Это означает, что согласно стандарту необходимо использовать поправочный коэффициент 1,04. Это дает 250 x 1,04 = 260 A.

2. В каталоге использовано меньшее тепловое сопротивление грунта. Это означает, что почва лучше отводит тепло от кабеля. Для кабеля, проложенного непосредственно в почве, в стандарте предусмотрен поправочный коэффициент 1,5, в результате чего получается 260 x 1.5 = 390 A. Однако, когда кабель проложен в трубе, метод установки — D1. В результате токи и поправочные коэффициенты различны, и результат будет следующим: 218 x 1,04 x 1,18 = 267,5 А. Значения могут отличаться до +/- 5% из-за обновленных стандартов, более точных расчетов и округления.

S, мм²	1	1,5	2,5	4	6	10	16	25	35	50	75	100
1	7	10,91	17,65	28,57	42,86	70,6	109,1	176,5	244,9	—	—	—
2	3,53	5,45	8,82	14,29	21,4	35,3	54,5	88,2	122,4	171,4	—	—
4	1,76	2,73	4,41	7,14	10,7	17,6	27,3	44,1	61,2	85,7	130,4	—
6	1,18	1,82	2,94	4,76	7,1	11,7	18,2	29,4	40,8	57,1	87	117,6
8	0,88	1,36	2,2	3,57	5,4	8,8	13,6	22	30,6	42,9	65,25	88,2
10	0,71	1	1,76	2,86	4,3	7,1	10,9	17,7	24,5	34,3	52,2	70,6
15	—	0,73	1,18	1,9	2,9	4,7	7,3	11,8	16,3	22,9	34,8	47,1
20	—	—	0,88	1,43	2,1	3,5	5,5	8,8	12,2	17,1	26,1	35,3
25	—	—	—	1,14	1,7	2,8	4,4	7,1	9,8	13,7	20,9	28,2
30	—	—	—	—	1,4	2,4	3,6	5,9	8,2	11,4	17,4	23,5
40	—	—	—	—	—	1,8	2,7	4,4	6,1	8,5	13	17,6
50	—	—	—	—	—	—	2,2	3,5	4,9	6,9	10,4	14,1
100	—	—	—	—	—	—	—	1,7	2,4	3,4	5,2	7,1
150	—	—	—	—	—	—	—	—	—	2,3	3,5	4,7
200	—	—	—	—	—	—	—	—	—	—	2,6	3,5

расчет сечения кабеля по мощности

Расчет сечения кабеля | Таблицы, формулы и примеры

Для чего необходим расчет кабеля

Что будет, если неправильно рассчитать сечение

Что еще влияет на нагрев проводов

Пример расчета сечения кабеля на примере BBГнг 3×1,5 и ABБбШв 4×16

Порядок расчета сечения по мощности

Правила расчета по длине

Как рассчитать сечение по току

по мощности, току, с учетом длины

Выбираем сечение кабеля по мощности

Собираем данные

Суть метода

Как рассчитать сечение кабеля по току

Расчет кабеля по мощности и длине

Открытая и закрытая прокладка проводов

Таблицы и формулы для выбора сечения кабеля

Выбор и расчет сечения кабелей напряжением до 1кВ (для квартиры, дома)

Выбор сечения кабеля по мощности

Выбор сечения кабеля по току

Выбор сечения провода с резиновой или ПВХ изоляцией по допустимому току

Расчет кабеля по мощности и длине

Определение сечения кабеля по диаметру

Выбор сечения кабеля по току

Таблицы ПУЭ и ГОСТ

Плотность тока

Проведение расчетов сечения по току

Расчет по току с применением дополнительных параметров

Сечение провода – как выбрать по току или мощности

Что такое сечение провода и как его определить

Выбор сечения

Определение нагрузочной способности электропроводки 220 В

Расчет сечения провода электропроводки

Таблица потребляемой мощности и силы тока бытовыми электроприборами

Выбор сечения медного провода по мощности

Выбор сечения медного провода по мощности

Выбор сечения провода для подключения электроприборов

О выборе марки кабеля для домашней электропроводки

Параллельное соединение проводов электропроводки

Онлайн калькуляторы для вычисления сечения и диаметра провода

Как вычислить сечение многожильного провода

Выбор сечения кабеля — stroka.by

Практическое руководство по выбору кабеля

Как выбрать наиболее экономичный размер и тип кабеля?

Важность выбора правильного размера и типа кабеля:

Критерии выбора кабелей:

Коэффициенты снижения номинальных характеристик:

Как рассчитать сечение кабеля для заданной нагрузки?

Закон Кельвина для экономичного сечения кабеля:

Типы проводников:

Экранирование и изоляция кабеля:

Подведение итогов:

— Как определить сечение кабеля Напряжение

Сеть обмена стеков

поперечных сечений кабеля | Внутри кабеля

Поперечное сечение коаксиального кабеля

Ethernet в разрезе

Телефонный отдел

Выбор сечения кабеля. Расчет падения напряжения в проводах

Как выбрать из

Какой провод использовать — алюминиевый или медный?

Как рассчитать текущее сечение кабеля

Расчет силового кабеля и длины

Открытый и закрытый способ прокладки провода

Падение напряжения на проводе

Как пользоваться секционным столом?

Вывод по последовательности сечения провода при постоянном напряжении:

Расчет сечения провода

Ток и сечение

Трехфазное подключение

Выбор провода

Заключение по теме

Как выбрать кабель нужного сечения?

0 comments on “Выбор кабеля по сечению: Калькулятор расчета сечения кабеля”

Добавить комментарий Отменить ответ

Рубрики
