Как выбрать радиоприемник (2019) | Блог

Современный рынок электроники предлагает десятки различных моделей радиоприемников. Как выбрать подходящий, какими критериями руководствоваться при оценке технических характеристик прибора, если вы мало в этом разбираетесь? Подобные и другие вопросы лучше решить еще до похода в магазин.

Виды радиоприемников

Привычные с детства «транзисторы», которые в прошлом веке занимали свое законное место в каждом доме, и в наше время не сдают своих позиций. Сегодня производители оснащают радиовещательные приборы различными дополнениями, что делает их незаменимыми во многих бытовых ситуациях, особенно во время загородных поездок. Большую часть современных радиоприемников невозможно сравнить с обычным встроенным FM-тюнером мобильного устройства, они намного сложнее и функциональнее.

Радиоприемник — это прибор, способный избирательно принимать радиоволны и воспроизводить модулированный звуковой сигнал. Но в настоящее время появились аппараты, принимающие радиовещание не в реальном эфире, а в интернете. Их назвали — интернет-радиоприемники.

Все радиоприемники можно разделить на группы по разным параметрам. Самый простой — размер, вес или исполнение прибора.

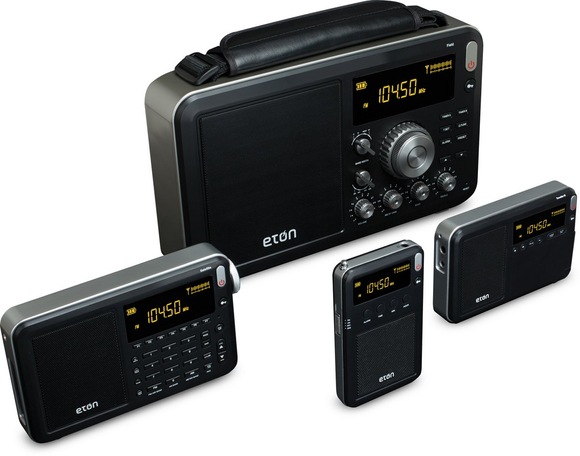

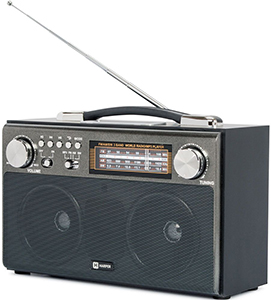

1. Стационарные — это габаритные приборы, которые оснащены устойчивым корпусом и возможностью зарядки от сети 220 В. Они предназначены для получения громкого и качественного звучания, но имеют вес от 1000 гр. и более, поэтому их переноска на большие расстояния не слишком удобна.

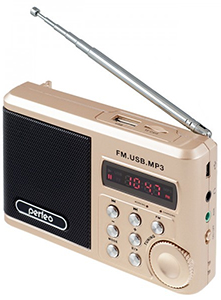

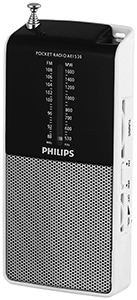

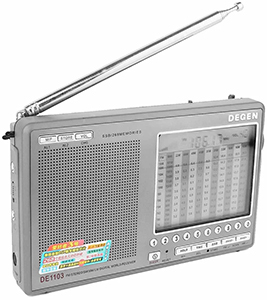

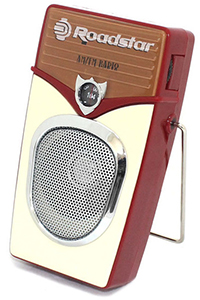

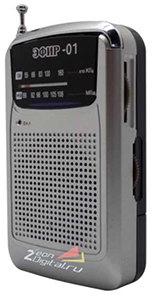

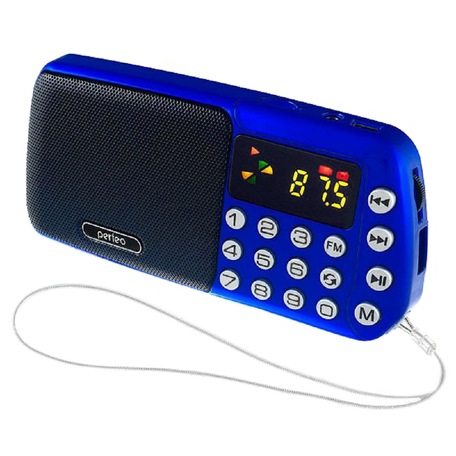

2. Портативные, которые в свою очередь делятся на переносные и карманные приемники, само собой, предназначены для транспортировки. Такие устройства обязательно имеют автономный источник питания, легкий вес и небольшие габариты. Чаще всего, они воспроизводят звук в режиме моно, а многие могут «ловить» радиостанции только с помощью FM-модуляции. Несмотря на это, портативный гаджет — отличный помощник в поездках. Хорошо если прибор может хорошо держать заряд батареи или аккумулятора.

Диапазон радиоволн и виды модуляции приемника

Существуют два вида модуляции — два способа, с помощью которых звук накладывается на радиоволну. Это — амплитудная (АМ) и частотная (FM). Так как в обоих случаях получение и преобразование звуковой волны происходит только в определенном волновом диапазоне, в не технических текстах понятие модуляции для удобства объединяют с диапазоном радиовещания.

FM используется только на ультракоротком диапазоне, и звучание в нем всегда наиболее качественное. Большинство производителей ставит обозначение частоты от 87,5 до 108 МГц, но иногда вы можете встретить другие цифры — от 65,8 МГц, это означает, что приемник хорошо принимает отечественные радиостанции на УКВ. В FM-диапазоне вещают большинство лучших музыкальных радиостанций, поэтому городским меломанам вполне достаточно будет устройства с возможностью принимать передачи в ультракоротком волновом диапазоне.

АМ охватывает остальные три диапазона — ДВ, СВ и КВ. Такой приемник способен улавливать дальние вещательные станции, но в условиях городских помех качество звука не всегда сможет удовлетворить взыскательный слух. Но далеко от городов и передающих антенн, лучше иметь приемник с возможностью принимать волны

диапазона АМ. В дальних поездках, турпоходах, во время проживания в загородном доме радио, принимающее только УКВ (FM) диапазон волн, может отказаться работать.

Технические особенности радиоприемников

Цифровые и аналоговые

По способу преобразования и обработки радиосигнала все радиоприемники делятся на цифровые и аналоговые.

Производители часто не указывают, какой именно способ преобразования и усиления сигнала используется в приборе, но вы с легкостью сможете это определить самостоятельно. Если на приборной панели находится обычное колесо для настройки частоты, то это

аналоговый приемник. Здесь поиск радиостанции происходит вручную, путем подбора.

Автоматический поиск осуществляется только цифровыми устройствами. Это дает стабильность частоты и многие другие плюсы. Например, возможность сохранения радиостанций. Удобство данной функции очевидно. Во-первых, вы не занимаетесь детальным поиском нужного канала — достаточно просто нажать кнопку или клавишу цифровой клавиатуры, и прибор сам зафиксирует все возможные частоты для прослушивания. Во-вторых, приемник сохранит список найденного, и в следующий раз вам достаточно будет только нажать на кнопку, чтобы началось вещание. Количество предустановок FM-радиостанций может быть от 5 до 50. Чем большее число предустановок доступно вашему аппарату, тем проще прослушивание любимых передач.

Автопоиск радиостанций

имеет и свои минусы. Большинство цифровых тюнеров не фиксирует частоты с сильными помехами. Поэтому, если вы радиолюбитель, то ручной поиск будет предпочтительней.

Избирательность и чувствительность

Хорошие производители обязательно укажут в руководстве к приемнику эти два показателя. Они взаимосвязаны и рассматривать их отдельно неправильно. Избирательность или селективность помогает отделить одну частоту от другой. Если в приемнике эта функция представлена слабо, то вы можете получить накладку и слышать два канала одновременно. Причем самый мощный будет забивать слабый. За избирательность отвечают встроенные полосные фильтры, которые бывают: керамическими, кварцевыми, электромеханическими или цифровыми. В обычных бытовых радиоприемниках используются в основном керамические дешевые фильтры.

Чувствительность приемника не является ни хорошим, ни плохим показателем. Дело в том, что приборы с низкой чувствительностью приема могут быть «глухими», но слишком чувствительные без хорошего селективного фильтра будут осуществлять накладку одной радиостанции на другую, что приводит к неизбежной перегрузке радиоприемника. В более дорогих моделях присутствует переключатель Local/DX, снижающий чувствительность прибора, или плавный регулятор высоких частот.

Дисплей и шкала настройки

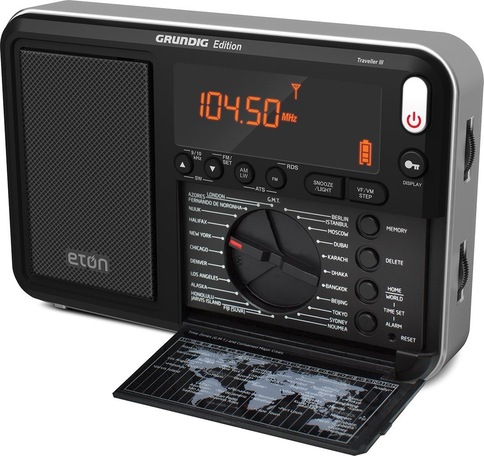

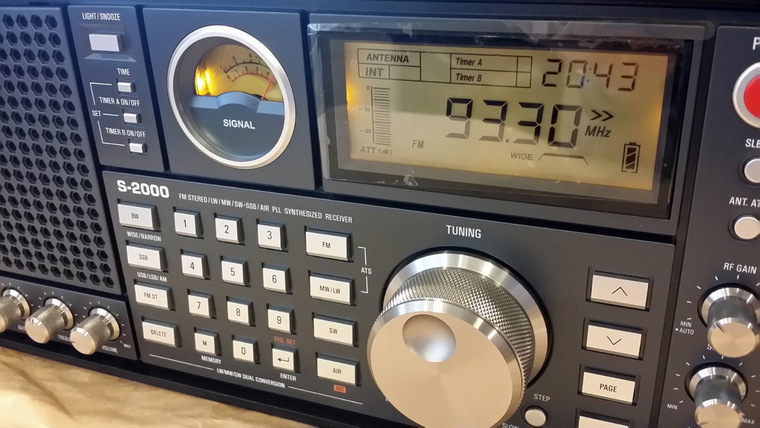

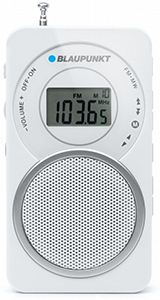

Жидкокристаллический дисплей есть не в каждой модели, но его присутствие облегчает работу. На нем высвечиваются не только цифры, обозначающие канал вещания, но и многие другие данные. Например, система RDS помогает передать на дисплей различную текстовую информацию, которую передает в цифровом виде радиостанция вещания вместе со звуком. Это и обозначение самой радиостанции, номер и название композиции, текущее время, погода и многое другое.

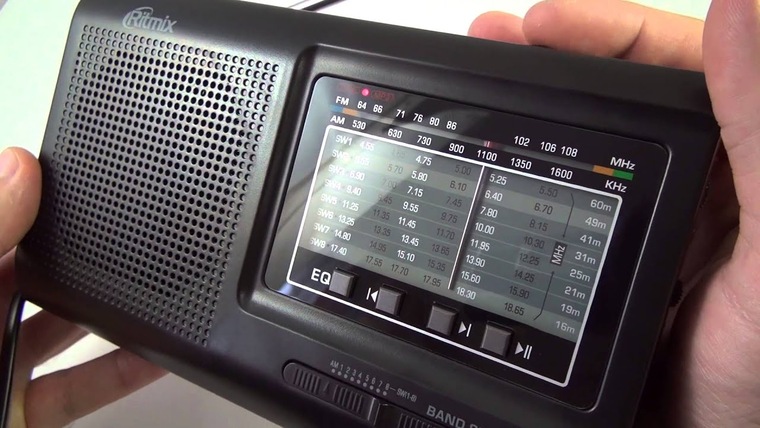

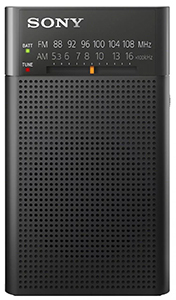

Если говорить о шкале настройки, то она бывает цифровой или линейной (аналоговой). Уже из названия понятно, что цифровая присутствует в соответствующих моделях и осуществляет отображение цифр. Она более точная и надежная, чем шкала с передвигающейся вдоль нее чувствительной нитью (тросиком).

Выходная мощность

Этот показатель в радиоприемниках отвечает за громкость звучания. Он существенно различается от модели к модели и может составлять от нескольких сотен миллиВатт в карманных до нескольких десятков Ватт в стационарных приборах. Обычный портативный приемник имеет выходную мощность от 1 до нескольких Ватт.

Максимальную мощность звучания воспроизводит один или два динамика. В этом случае приемник обеспечивает формат аудио моно или стерео.

Тип питания

Радиоприемники имеют один или несколько источников питания. Работа от сети 220 В характерна в основном для стационарных приборов. Таким устройствам не страшна разрядка батарей, но вот переноске они не подлежат.

Питание от собственного встроенного аккумулятора дает прибору автономность. Ему не требуется постоянное подключение к сети, а элемент питания уже входит в комплект поставки. Недостатком аккумулятора является необходимость зарядки от той же электрической сети в течение определенного времени. Приблизительное время автономной работы разных приемников — от 2 до 100 часов.

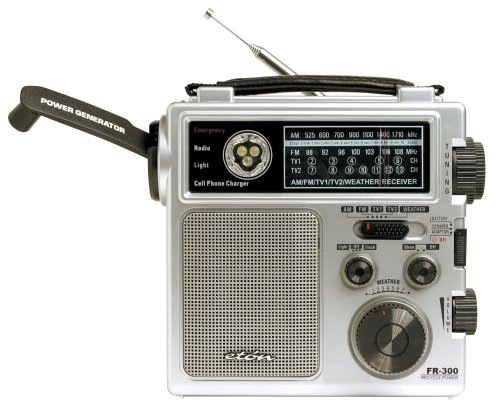

Максимальную свободу передвижения, то есть независимость от стационарной сети и зарядки аккумуляторов дают батарейные приборы. Батарейки, вышедшие из строя, можно заменить на новые достаточно легко. Основным недостатком является необходимость приобретения и регулярной замены батареек. Но они «живут» достаточно долго, и купить их можно в любом магазине.

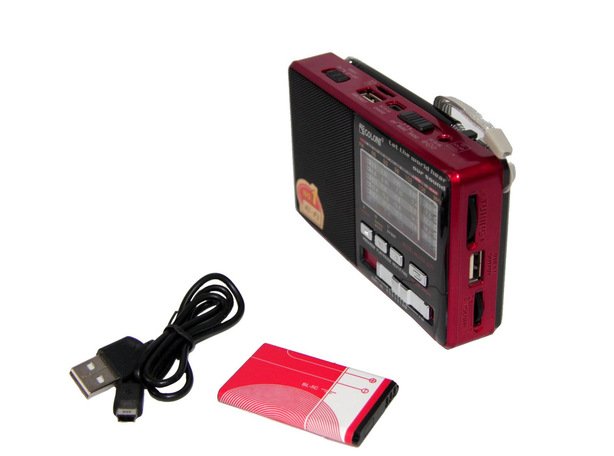

Самые удобные модели — имеющие несколько видов питания. Например, при разрядке аккумулятора можно поставить батарейки. Для подключения адаптера зарядки в приборе имеются специальные гнезда: разъем для подключения блока питания, micro USB, mini USB.

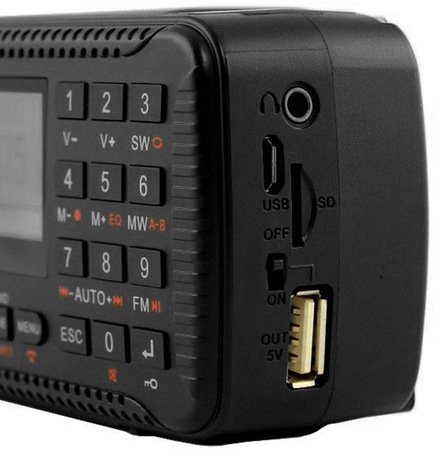

Дополнительный интерфейс поможет воспроизведению через USB Type A. А если модель осуществляет поддержку МР3, то вы сможете наслаждаться собственными подборками музыки со своего внешнего носителя.

Выход на наушники позволит не мешать окружающим.

Интересная особенность есть у некоторых приемников — защита IPX4. Эта международная маркировка указывает, что ваше устройство защищено от проникновения влаги и пыли.

Варианты выбора

Если вы часто бываете на природе, то лучше приобрести переносной [url=»https://www.dns-shop.ru/catalog/17a8efbc16404e77/radiopriemniki/?f=53×7-53×6]радиоприемник, имеющий автономный вид питания.

Необходимость часто уезжать далеко от крупных городов, а значит от передающих антенн, диктует необходимость покупки приемника, [url=»https://www.dns-shop.ru/catalog/17a8efbc16404e77/radiopriemniki/?f=53v1]принимающего АМ-диапазон.

Меломанам можно порекомендовать модели с [url=»https://www.dns-shop.ru/catalog/17a8efbc16404e77/radiopriemniki/?f=3f6iy]возможностью воспроизведения через USB Type A собственных флеш-накопителей.

club.dns-shop.ru

ПРИБОР ДЛЯ НАЛАЖИВАНИЯ УКВ ЧМ ПРИЕМНИКОВ

И. СВОБОДА (ЧССР)

Структурная схема прибора для налаживания УКВ ЧМ приемников приведена на рис. 1. Прибор состоит из пяти генераторов (i-5), амплитудного модулятора 6, выходного аттенюатора 7 и высокочастотного милливольтметра 8. Высокочастотный генератор 1 перекрывает участок 65… 108 МГц и предназначен для проверки радиочастотного тракта приемника Высокочастотный генератор 2 вырабатывает сигналы на фиксированных частотах 10,7; 6,5 или 5,5 МГц. С его помощью налаживают тракт промежуточной частоты. Высокочастотный генератор 5 представляет собой кварцевый калибратор. Его используют для окончательной градуировки шкапы приемника. Генераторы 1 и 2 можно модулировать как по частоте, так и по амплитуде. Поскольку частотная модуляция осуществляется непосредственно в генерато-

\

Рис. 1

pax, а кпя амплитудной модуляции имеется отдельное устройство, прибор позволяет использовать оба вида модуляции одновременно. Модулирующий сигнал подают либо от встроенных генераторов звуковых частот 3 и 4 (их рабочие частоты соответственно 400 Гц и 2 кГц), либо от внешнего источника через разъем XI. На него, в частности, можно подать пилообразное напряжение от генератора развертки осциллографа, что позволяет наблюдать амплитудно-частотные характеристики трактов ради промежуточной частоты. Внешний источник модулирующего сигнала должен обеспечивать напряжение 1 В на нагрузке 10 кОм. При этом глубина модуляции AM сигнала будет 80%, а девиация ЧМ сигнала не менее 250 кГц на самой низкой рабочей частоте (5,5 МГц).

Выходное напряжение генераторов можно регулировать плавно (переменным резистором R3) и скачками по 20 дБ (аттенюатором 7) в пределах от 10 мкВ до 100 мВ. Оно контролируется высокочастотным милливольтметром (8) с верхним пределом измерения 100 мВ. Его основная погрешность не превышает 5 %. Выходное сопротивление генератора 75 Ом. Налаживаемую аппаратуру подключают к разъему Х2.

Кварцевый калибратор 5 обеспечивает сетку частот от 1 до 108 МГц при амплитуде сигнала не менее 10 мкВ на нагрузке 75 Ом. Этот генератор имеет отдельный выход на разъем ХЗ.

Выбор источника модулирующего сигнала осуществляют переключателем S1, а выбор ВЧ генератора (1 или 2) – переключателем S2. Здесь следует заметить, что именно применение двух независимых генераторов’позволило получить относительно высокую стабильность частоты – 0,1 % после 20 мин прогрева. Это позволило отказаться от ВЧ переключателя диапазонов, хотя и несколько увеличило число используемых в приборе элементов. Достать такой переключатель требуемого качества (например, карусельного типа) трудно, а изготовить его в любительских условиях практически невозможно.

Для питания прибора необходимы два источника стабилизированного напряжения (+12 и+5 В).

Два высокочастотных генератора собраны по схеме [1] с электронной связью (рис. 2). К ее достоинствам относятся устойчивая работа в широком диапазоне отношений L/C, отсутствие отвода у катушки и возможность подключить к общему проводу как один из ее выводов, так и один из выводов переменного конденсатора.

Рис. 2

Еще одно достоинство этого генератора — относительно высокое постоянство амплитуды выходного сигнала при различных воздействиях.

Это обусловлено ограничением ВЧ напряжения на переходах база-коллектор транзисторов генератора. Если эти транзисторы кремниевые, то оно будет примерно 800 мВ. Для уменьшения амплитуды гармонических составляющих в выходном сигнале генератора между ним и нагрузкой необходимо вводить развязывающие каскады (например, повторители). Недостатком генератора, выполненного по схеме рис. 2, является заметное влияние напряжения источника питания на частоту генерируемого сигнала особенно при работе на УКВ, когда общая емкость колебательного контура обычно составляет несколько десятков пикофарад. Иными словами, он требует применения хорошо стабилизированного источника питания.

Рис. 3

Принципиальная схема генератора высокой частоты, перекрывающего участок 65. ..108 МГц, приведена на рис. 3. Собственно генератор собран на транзисторах

Рис. 5

Рис. 6

VI и V2. Для получения требуемого перекрытия по частоте максимальная емкость конденсатора переменной емкости (С4) должна быть около 50 пф. Для частотной модуляции генератора в его колебательный контур через разделительный конденсатор небольшой емкости СЗ включен варикап V4. Рабочую точку этого варикапа (начальное смещение на р-п переходе) задает делитель на резисторах R2 и R3. Элементы С1 и R1 – фильтр низших частот в цепи управления варикапом. Развязывающий каскад – истоковый повторитель на транзисторе V3. .Высокое полное входное сопротивление полевого транзистора позволяет подключить его непосредственно к колебательному контуру генератора.

Режим работы генератора устанавливают подбором резистора R4 (исходное значение 1,5 кОм). Критерием является устойчивая работа генератора во всем диапазоне частот и минимальные (не более 10 %) изменения амплитуды ВЧ напряжения На выходе Генератора при его перестройке в рабочей полосе частот.

Принципиальная схема генератора сигналов промежуточной частоты приведена на рис. 4. Она очень близка к предыдущей и отличается в основном лишь тем, что в развязывающем каскаде применен не истоковый, а эмиттерный повторитель с гальванической связью с генератором. Рабочую частоту выбирают переключателем 57. При переходе с одной рабочей частоты на другую выходное ВЧ напряжение должно изменяться незначительно. Этого добиваются подбором резистора R4 (исходное значение 1,5 кОм).

Оба генератора звуковых частот собраны по одной и той же схеме (рис. 5) и различаются лишь номиналами конденсаторов фазосдвигающей цепи R1—R3, С1—СЗ. Для частоты 1 кГц они должны иметь емкость 6800 пФ, а для частоты 400 Гц — 0,015 мкФ. Достоинство данной схемы генератора состоит в том, что для его устойчивого самовозбуждения нет необходимости тщательно подбирать частотозадающие элементы. Минимальных искажений выходного сигнала (при амплитуде примерно в 1,5 В) добиваются подбором резистора R6.

Для контроля работы ограничителей в тракте промежуточной частоты УКВ ЧМ приемника необходимо модулировать исходный сигнал не только по частоте, но и по амплитуде. Принципиальная схема AM модулятора приведена на рис. 6. В данном случае никаких особых требований к линейности модулятора не предъявляется, поскольку проверяемый с его помощью параметр (подавление паразитной AM модуляции ЧМ сигнала) не должен зависеть от формы модулирующего напряжения. Это позволило ограничиться простыми схемными решениями и промодупировать разделительную ступень (она выполнена на тразисторе VI) изменением напряжения на коллекторе. Каскад на транзисторе V2 обеспечивает усиление модулирующего сигнала до требуемого уровня. Коллекторы обоих транзисторов по высокой частоте соединены с общим проводом через конденсатор С4. Его номинал следует выбрать таким, чтобы этот конденсатор вместе с модуляционным дросселем L1 не образовывал колебательный контур, резонирующий в диапазоне звуковых частот.

Рабочую точку разделительной ступени устанавливают подбором резистора R2 (исходное значение 20 кОм) по минимальным искажениям ВЧ выходного сигнала. Эту операцию можно провести на частоте примерно 5 МГц, наблюдая форму сигнала на экране осциллографа. Большинство доступных радиолюбителям осциллографов позволяют сделать это, поскольку имеют обычно полосу пропускания канала вертикального отклонения луча не менее 5 МГц. Рабочую точку модулирующего каскада устанавливают подбором резистора R5, добиваясь симметричной модуляции ВЧ сигнала (опять же по осциллограммам). Может оказаться целесообразным подобрать и резистор R4 таким, чтобы при входном напряжении звуковой частоты около 1 В коэффициент модуляции был примерно 80 %. Напряжение питания этого узла некритично и может быть любым в пределах от 5 до 12 В.

Декадный аттенюатор выходного высокочастотного сигнала собран из П-обраых звеньев [2]. Характеристическое сопротивление делителя 75 Ом. Его схема приведена на рис. 7. Каждое звено обеспечивает ослабление сигнала на 20 дБ (т. е. в 10 раз). Все четыре звена идентичны друг другу и включаются кнопками с независимой фиксацией. Это позволяет нажатием на соответствующие кнопки установить затухание 0, 20, 40, 60 или 80 дБ. Желательно, чтобы резисторы аттенюатора имели бы сопротивления, отличающиеся от указанных на схеме не более чем на ±2 %. Их можно подобрать из имеющихся в распоряжении радиолюбителя безындукционных

резисторов, измеряя их сопротивление цифровым омметром или на прецизионном мосте. Точную „подгонку” сопротивлений при необходимости осуществляют, стирая твердой резинкой или микронной шкуркой слой у резистора, имеющего сопротивление несколько меньше требуемого. После завершения этой операции обработанную поверхность резистора необходимо покрыть защитным слоем лака.

В кварцевом калибраторе (рис. 8) применено стандартное схемное решение [3]. Точное значение генерируемой частоты устанавливают подстроечным конденсатором С1. Собственно генератор собран на транзисторе VI, а на транзисторах V2 и V3 выполнен формирователь импульсов, в котором для увеличения крутизны их фронта и спада введена положительная обратная связь через конденсатор С4. Его подбирают при налаживании прибора. Если емкость этого конденсатора выбрать достаточно большой, то формирователь начнет выполнять функции регенеративного делителя частоты (на два, три и т. д.).

Точную установку частоты кварцевого калибратора осуществляют либо по цифровому частотомеру, либо по сравнению сигнала калибратора с образцовыми частотами, передаваемыми специальными радиостанциями (в СССР это радиостанции Государственной службы времени и частоты). Заметим, что формирователь в режиме деления частоты на два (когда выходной сигнал будет кратен 0,5 МГц) позволяет поверять калибратор по сигналам станции, работающей на частоте 2,5 МГц.

Напряжение на входе декадного аттенюатора измеряют ВЧ милливольтметром, схема которого показана на рис. 9. Он образован милливольтметром постоянного тока на транзисторах VI.1 и VI.2 и выпрямителем высокочастотного напряжения на диоде V2. Применение интегральной сборки транзисторов позволяет свести к минимуму разбаланс усилителя постоянного тока милливольтметра из-за изменения окружающей температуры. В качестве V2 целесообразно использовать кремниевый диод, предназначенный для смешения сигналов или их детектирования в диапазоне дециметровых волн. Можно здесь применить и некоторые из импульсных диодов, предназначенных для коммутаторов с высоким быстродействием. Температурную компенсацию режима работы диода V2 обеспечивает кремниевый диод V3, смещенный в прямом направлении.

Рабочую точку диода выпрямителя V2 устанавливают подстроечным резистором R9 по максимальной его чувствительности. Балансировку милливольтметра (в отсутствие ВЧ напряжения на входе) производят подстроечным резистором R 7. И, наконец, калибруют прибор, используя подстроечный резистор R8.

Шкала милливольтметра нелинейна и ее изготавливают индивидуально для каждого экземпляра прибора.

Рис. 9

Рис. 10

Рис. 11

Рис. 12

Заметим, что в этом узле вместо интегральной пары транзисторов можно использовать и отдельные транзисторы.

Все узлы (модули) прибора для налаживания УКВ ЧМ приемников выполнены на печатных платах. Расположение печатных проводников и размещение деталей на этих платах показано на рис. 10-16 (рис. 10 – ВЧ генератор на диапазон 65 – 108 МГц, рис.. 11 – ВЧ генератор для проверки-трактов ПЧ приемников, рис. 12 – генераторы звуковой частоты, рис. 13 – амплитудный модулятор ВЧ сигнала, рис. 14 – декадный аттенюатор выходного напряжения, рис. 15 – кварцевый калибратор, рис. 16 – высокочастотный милливольтметр). Плат (рис. 12) следует изготовить две (одну для генератора на частоту 400 Гц, другую – для генератора на частоту 1 кГц). Платы ВЧ генераторов помещают в экраны. Особенно тщательной экранировки требует выходной делитель напряжения: если она будет недостаточной, то

Рис. 14

Рис. 15

возможно прохождение сигнала на выход прибора, минуя этот делитель. В этом случае нельзя будет устанавливать малые уровни выходного напряжения с требуемой точностью. Высокочастотные узлы следует соединять между собой коаксиальным кабелем.

Конструкция прибора может быть достаточно произвольной. Следует лишь обратить особое внимание на конструкцию конденсатора переменной емкости и его крепление. От этого во многом будет зависеть стабильность частоты соответствующего генератора.

Примечание. Характерной особенностью ВЧ генераторов, использованных в приборе для налаживания УКВ ЧМ приемников, является то, что транзисторы периодически входят в насыщение. Подобный режим, как известно, заметно ухудшает их частотные характеристики. Устойчивую работу генератора удается обеспечить лишь в том случае, если примененные в нем транзисторы имеют граничную частоту генерации заметно выше, чем рабочая частота генератора. Вот почему в генераторе на диапазон 65… 108 МГц следует использовать транзисторы малой мощности диапазона СВЧ (серий КТ337, КТ347, КТ363), а для генератора, предназначенного для проверки тракта ПЧ приемников, подойдут обычные высокочастотные транзисторы (серий КТ312, КТ315, КТ3102 и т. д.). Во всех остальных узлах можно применить транзисторы серии КТ315, причем для генераторов звуковых частот статический коэффициент передачи тока у них должен быть не менее 80. Полевой транзистор в генераторе на диапазон 63…103 МГц – КПЗОЗЕ. В ВЧ милливольтметре можно применить транзисторные сборки К1НТ251 или К1НТ661А (причем один из транзисторов сборки с успехом выполнит роль термостабилизирующего диода), или, как уже отмечалось, подобрать пару транзисторов из серий КТ312, КТ315 и т. д. (по статическим коэффициентам передачи тока при фиксированном значении тока коллектора и по напряжению база-эмиттер при фиксированном значении тока базы).

Варикапы KB109G в обоих генераторах можно заменить на отечественные варикапы серий Д901 или КВ102, выпрямительный диод в высокочастотном милливольтметре – на КД407А, КД503Б, КД512А, а термокомпенсирующий диод – на любой кремниевый ВЧ или импульсный диод (КД503, КД521 и т. д.).

Прибор (см. рис. 1) целесообразно дополнить выключателем, который позволял бы выключать амплитудную модуляцию при любом положении переключателя 57. Его можно ввести между подвижным контактом секции 57.5 и узлом б. Кроме того, следует учесть, что источник внешнего модулирующего напряжения не должен иметь постоянной составляющей (она изменит режимы варикапов по постоянному току) и он должен иметь гальваническую связь с общим проводом. Избежать всех этих сложностей позволит обыкновенная разделительная 7?С-цепь, состоящая из конденсатора емкостью 1 мкФ и резистора сопротивлением 10…15 кОм. Как ее подключить, показано на рис. 1 в левом нижнем углу.

СПИСОК ЛИТЕРАТУРЫ

1.        Peltz G. Zweipolige Oscillatoischaltungen fur Parallel und Serienresonanz. – Funk- schau, 1971, №15.

2.        Soupal Z. Delic vf signalu do 90 dB. – Amat^rske radio (A), 1976, № 11.

3.        Vachula V., Kristan L. Oscilatory a generatory. – Praha: SNTL, 1974.

Источник: Конструкции советских и чехословацких радиолюбителей: Сб. статей. – Кн. 3. – М.: Радио и связь, 1987. — 144 с.: ил. – (Массовая радиобиблиотека; Вып. 1113)

nauchebe.net

РЕМОНТ И НАСТРОЙКА ВЕЩАТЕЛЬНОГО РАДИОПРИЁМНИКА

Жила-была магнитола Sony, при продаже сказали что японская, поверить заставила цена, в дальнейшем сам уверял всех, что она от туда. Её объективное достоинство чистый звук. Правда был маленький нюансик – шкала FM диапазона 88-108 МHz, но при магазине имелся кудесник, который за «долю малую» сотворил чудо – наполнил шкалу множеством русскоговорящих радиостанций. Эксплуатировали магнитолу по полной программе, но памятуя, сколько за нее уплачено, не бросали ни ее, ни на неё. Так что сохранилась не плохо, не смотря на весьма почтенный возраст. Вот только радиовещательных станций, что она ловила, сначала поубавилось, а потом не осталось совсем.

В интернете по поводу настройки звуковоспроизводящей аппаратуры информации море, написано грамотно, подробно. Это счастье для студентов радиотехнических ВУЗов, запросто можно использовать вместо конспектов для подготовки к экзаменам, а владельцу занедужившего радио эта инфа не поможет, ему же не интеллект повышать, а приёмник починить. Или выбросить, уже не жалко.

Вскрыл корпус, стал разбирать на составные части. Ни к блоку питания, оказавшемуся супер примитивным, что внизу слева, ни к лентопротяжному механизму магнитофона, справа от него, претензий нет. Один выдаёт «на гора» свои 12 В, а второй исправно тянет магнитную ленту.

А вот печатную плату понять немного хотелось. Для разминки проверил все электролитические конденсаторы на фактическое наличие ёмкости и ESR. Поверить трудно, но все оказались в полном порядке. Выпаял и разобрал регулятор громкости – переменный резистор, на пример ревизии. Как-то ещё давно он малость забарахлил и был, посредством медшприца с иглой, удостоен порции машинного масла. Не нуждается ли в добавке? А масло в нём оказалось столько, что хоть сейчас на сковородку – промокнул излишки, вернул на место. Плату со стороны печатных проводников отмыл специально купленным в аптеке муравьиным спиртом (ничего другого не дали), а затем, чтобы не осталось белого налёта от него, горячей водой с шампунем. Получилось не плохо, хотя и воспринимается на слух, сей способ диковато.

Контакты проводов, подходящие к динамику, пропаял. А по окружности динамика установил ободок – разрезанную по вдоль гибкую трубку от медицинской капельницы. Это чтобы металл динамика не опирался на пластик корпуса – хуже для звуковых характеристик точно не будет.

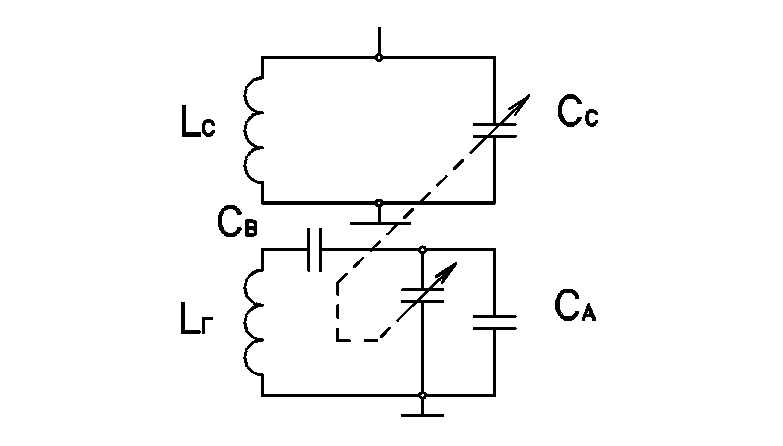

И тут, очень кстати вспомнил, что мастер дорабатывавший магнитолу говорил про какие-то проволочные спирали. На плате их оказалось несколько и все в районе конденсатора переменной ёмкости. Частично собрал аппарат, включил и на нужном диапазоне стал касаться навитых кольцами медных проводов отвёрткой. Два не отозвались, а едва дотронулся до третьего, в динамике появились характерные изменения звука. Нашёл! На фото нижний. Потрогал хорошо его пинцетом, а он болтается. Выпаял, расправил и по новой навил, на оправке подходящего диаметра. Запаял на место. FM диапазон ожил. Тут вконец осмелел и давай шевелить отвёрточкой витки (увеличивать и уменьшать зазор между ними). В ответ на мои действия стало изменяться расположение и количество станций на шкале. Но самым удобным для настройки оказались два пинцета. Растягивал и сжимал их как гармошку, только нежно. Наглядно это действо смотрите на видео.

Видео

В итоге выбрал подходящее для себя и оптимальное по расположению на шкале сочетание станций. Сложность только в том чтобы всё делать не спеша, а то, знаете ли, хочется всё побыстрее. Успехов!  Простейшим вариантом возможного восстановительного ремонта – настройки поделился Babay iz Barnaula.

   Ремонт электроники

elwo.ru

Простая система настройки для УКВ ЧМ приёмника

Предлагаемая  аналоговая система настройки может быть встроена практически в любой УКВ ЧМ приемник. Она не содержит синтезатора частот и микропроцессора, что делает ее простой и доступной для повторения. Система обеспечивает автоматический поиск следующей станции при нажатии на кнопку “UP” или “DOWN”, затем включается система АПЧ, поддерживающая точную настройку.

В последнее время очень бурными темпами развивается ЧМ-радиовещание в диапазоне УКВ. В нашей стране вещание ведётся стазу аж в двух диапазонах: 65.8 – 73 МГц (стандарт OIRT) и 88 – 108 МГц (стандарт CCIR). Первый из этих диапазонов обычно называют «УКВ», а второй – «FM», хотя это не совсем верно: оба диапазона лежат в области ультракоротких волн, и оба они используют частотную модуляцию (ЧМ, или FM – Frequency Modulation). Основное отличие в вещании на этих диапазонах заключается в способе передачи стереосигнала. «Наш» стандарт использует систему с полярной модуляцией, а «импортный» стандарт – систему с пилот-тоном. Кроме того, отличается максимальная девиация несущей частоты: ±50 кГц и ±75 кГц соответственно.

В системе с полярной модуляцией поднесущая с частотой 31.25 кГц модулируется амплитудно разностным сигналом A-B и складывается с суммарным сигналом A+B. В результате получается полярно-модулированный сигнал. При модуляции передатчика поднесущая подавляется на 14 дБ с помощью режекторного контура с добротностью 100±5. Для декодирования такого сигнала в приемнике достаточно иметь каскад восстановления поднесущей и два диодных детектора, на выходе которых получаются сигналы левого (A) и правого (B) каналов. Таким образом, эта система изначально была ориентирована на простой стереодекодер. Однако, при попытках создать высококачественный стереодекодер проявляются некоторые недостатки системы. Прежде всего, это необходимость точного восстановления поднесущей (точно на 14 дБ и контуром с добротностью точно 100). Отклонение этих параметров ухудшает разделение стереоканалов. Кроме того, система не была ориентирована на применение синхронного детектирования, а обычный амплитудный детектор имеет повышенные нелинейные искажения. Выделение же опорной частоты для синхронного детектора из амплитудно-модулированной поднесущей затруднено.

Система с пилот-тоном [1] изначально была ориентирована на применение синхронного детектирования и суммарно-разностных (матричных) стереодекодеров. В этой системе поднесущая 38 кГц модулируется амплитудно разностным сигналом A-B. В качестве суммарного сигнала A+B в матричных стереодекодерах используется тональная часть сигнала с частотного детектора приемника. Для получения опорной частоты синхронного детектора передается специальный пилот-тон частотой 19 кГц. При модуляции передатчика пилот-тон подавляется на 20 дБ, а поднесущая подавляется полностью, остаются лишь боковые полосы. Таким образом, благодаря применению синхронного детектирования, резко снижены нелинейные искажения. Кроме того, не требуется восстановления поднесущей с высокой точностью. Система вообще малочувствительна к отклонению уровня и даже фазы поднесущей.

Система с полярной модуляцией существует лишь благодаря многочисленному парку старых радиоприемников. С течением времени она всё больше вытесняется системой с пилот-тоном.

Известно, что при стереофоническом приеме отношение сигнал/шум на выходе приемника намного хуже (на 20 дБ и более),  чем при монофоническом приеме. Основной шум содержится в разностном сигнале A-B. Поэтому современные стереодекодеры для улучшения отношения сигнал/шум автоматически сужают полосу и снижают уровень сигнала A-B на входе матрицы при ухудшении условий приема. При этом вместо повышения уровня шумов несколько ухудшается разделение стереоканалов, что субъективно менее заметно [2]. Этот принцип используется, например, в тюнерах некоторых моделей автомобильных магнитол фирмы «Pioneer».

Вернемся к системе настройки приемника. В отличие от системы на основе синтезатора частот, предлагаемая система настройки может работать на любом диапазоне. Она непосредственно не привязана к какой-либо конкретной частоте приема. Благодаря тому, что система не содержит микропроцессора и переключающихся цифровых схем, отсутствуют помехи со стороны цифровой части. При этом обеспечивается наилучшее отношение сигнал/шум и максимальная чувствительность приемника. Некоторым недостатком устройства является отсутствие индикации номера принимаемой станции.

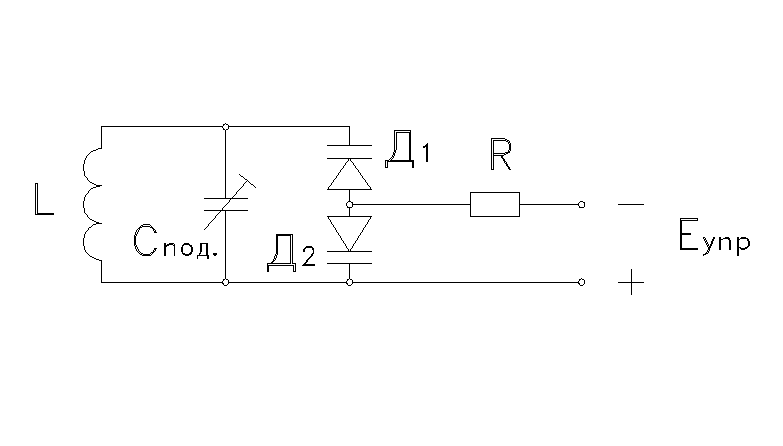

Необходимым условием для встраивания системы в приемник является наличие электронной настройки и сигнала АПЧ. Электронная настройка обычно осуществляется с помощью варикапов, на которые подают управляющее напряжение 3 – 24 В в зависимости от частоты настройки. Современные высокочастотные блоки приемников часто имеют более узкий диапазон напряжения настройки, примерно 1 – 9 В. Предлагаемая система позволяет работать с любым диапазоном напряжения настройки, нужный диапазон обеспечивается соответствующим выбором напряжения питания ОУ U4 (рис. 1). Сигнал АПЧ представляет собой постоянную составляющую выходного сигнала частотного детектора и может быть получен с помощью ФНЧ. Возможен случай, когда этот сигнал имеет обратную полярность (т.е. при расстройке по частоте вниз сигнал АПЧ увеличивается). Нужная полярность может быть получена с помощью одного ОУ, на котором следует собрать усилитель с коэффициентом передачи –1.

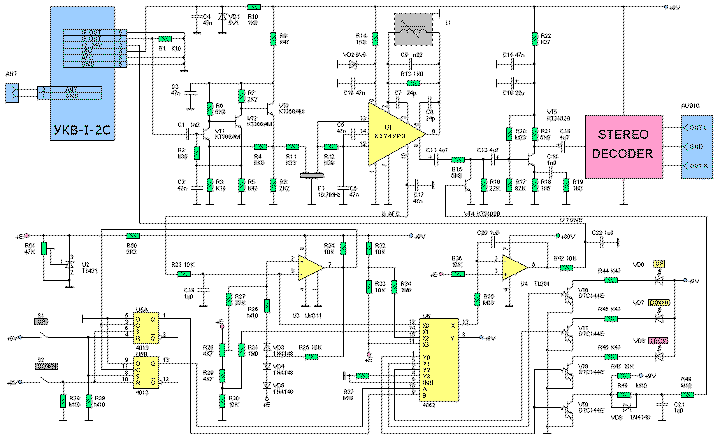

Рисунок 1. Принципиальная схема УКВ ЧМ приемника.

На рис. 1 показана полная схема УКВ ЧМ приемника. В качестве входного блока использован готовый блок УКВ-I-2С. Вместо него с успехом может быть применен входной блок от автомагнитолы зарубежного производства или самодельный входной блок. Нужно отметить, что любой входной блок может быть легко переделан на нужный диапазон путем замены катушек гетеродинного и входного контуров.

С выхода УКВ-блока сигнал промежуточной частоты 10.7 МГц поступает на апериодический усилитель, собранный на транзисторах VT1 – VT3. С выхода усилителя сигнал поступает на пъезокерамический полосовой фильтр F1, который формирует полосу пропускания приемника. Сигнал с выхода фильтра поступает на специализированную микросхему U1, которая содержит усилитель-ограничитель ПЧ, частотный детектор и предварительный усилитель звуковой частоты. Встроенный частотный детектор выполнен на основе балансного модулятора. Необходимый для его работы сигнал, сдвинутый по фазе относительно входного, получается с помощью колебательного контура L1C9. Добротность этого контура определяет крутизну преобразования. Необходимая добротность задана резистором R13. С выхода предварительного усилителя звуковой частоты (вывод 8) сигнал поступает на усилительный каскад на транзисторе VT5, далее – на стереодекодер. Цепочка R19C14 компенсирует неравномерность АЧХ тракта на высоких частотах. Цепи коррекции предискажений должны входить в состав стереодекодера. В качестве напряжения АПЧ используется выходное напряжение частотного детектора (вывод 10), отфильтрованное с помощью ФНЧ R23C19.

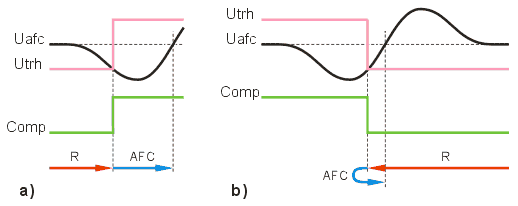

Рисунок 2. Процесс поиска станции вверх по частоте (a) и вниз по частоте (b).

Рассмотрим работу системы настройки при поиске радиостанции вверх по частоте (рис. 2a). Когда приемник не настроен на станцию, напряжение АПЧ имеет некоторое среднее значение (в данном случае около 3 В). Приблизительно такое же напряжение должно быть установлено с помощью подстроечного резистора R51 в точке +E. Для запуска процесса поиска необходимо нажать кнопку «UP». При этом триггер U5B усанавливается, а U5A – сбрасывается. На аналоговый мультиплексор U6 поступает адрес=1. Мультиплексор через резистор R31 подключает напряжение, немного меньшее, чем +E, на вход интегратора U4. Выходное напряжение интегратора, а оно является напряжением настройки, начинает увеличиваться. Вместе с ним увеличивается частота настройки приемника (участок, обозначенный стрелкой R на рис. 2a). Когда частота настройки начнет приближаться снизу к частоте несущей одной из работающих радиостанций, напряжение АПЧ уменьшается. Когда оно достигает порога, установленного подстроечным резистором R28, компаратор U3 переключается и сбрасывает оба триггера U5A и U5B. При этом на мультиплексор поступает адрес=0, мультиплексор подключает на вход интегратора напряжение АПЧ, которое осуществляет точную подстройку частоты. Напряжение на выходе интегратора (и частота настройки приемника) меняются до тех пор, пока напряжение АПЧ не станет равным  напряжению +E. А это соответствует точной настройке (участок, обозначенный стрелкой AFC на рис. 2a). В это время выход компаратора находится в состоянии высокого логического уровня, что обеспечивается цепочкой гистерезиса VD3-VD5, R25-R27. Эта цепочка построена таким образом, что при срабатывании компаратора порог поднимается чуть выше напряжения +E. На рис. 2 напряжение порога компаратора обозначено Utrh.

Для поиска радиостанции вниз по частоте необходимо нажать кнопку «DOWN». При этом триггер U5B сбрасывается, а U5A – устанавливается. На аналоговый мультиплексор U6 поступает адрес=2. Мультиплексор через резистор R34 подключает напряжение, немного большее, чем +E, на вход интегратора U4. Выходное напряжение интегратора при этом начинает уменьшаться. Вместе с ним уменьшается частота настройки (участок, обозначенный стрелкой R на рис. 2b). Когда частота настройки начнет приближаться сверху к частоте несущей одной из радиостанций, напряжение АПЧ сначала увеличивается. Если компаратор U3 был до этого включен, то он выключается. Напряжение АПЧ достигает максимума, потом начинает уменьшаться, становится равным +E в момент точной настройки, затем падает дальше. Когда оно достигает установленного порога, компаратор U3 переключается и сбрасывает оба триггера. При этом мультиплексор подключает на вход интегратора напряжение АПЧ, которое возвращает напряжение настройки обратно, обеспечивая точную подстройку частоты (участок, обозначенный стрелкой AFC на рис. 2b). Если бы у компаратора отсутствовала цепочка гистерезиса, то он сбросился бы уже при точной настройке, и попытка осуществить поиск вниз привела бы к повторному захвату той же станции.

Второй канал мультиплексора U6 используется для управления светодиодами. Во время поиска вверх включается светодиод «UP», при поиске вниз – светодиод «DOWN». Когда станция найдена и работает АПЧ, горит светодиод «LOCK».

Во время поиска выходной сигнал приемника отключается (реализуется бесшумная настройка). Для этого выходное напряжение микросхемы U1 шунтируется транзистором VT4. Управляет этим транзистором каскад на VT9, который запирает VT4, когда зажигается светодиод «LOCK». Цепочка R48C21VD9 обеспечивает задержку включения сигнала на время, необходимое системе АПЧ для захвата частоты.

Регулировку системы настройки производят в следующей последовательности. Вначале следует установить нужное значение напряжения +E. Для этого заземляют вход напряжения настройки УКВ-блока и измеряют напряжение АПЧ. Такое же значение устанавливают подстроечным резистором и для +E. Если тракт ПЧ приемника реализован по-другому, то пределы регулировки +E могут оказатся недостаточными снизу. В таком случае следует установить дополнительный делитель, или вместо U2 применить подходящий стабилизатор другого типа. Затем подстроечным резистором R28 следует установить порог компаратора так, чтобы система уверенно захватывала станции. Если этот порог слишком близок к +E, то система настройки будет останавливаться от воздействия помех. Если порог слишком далек от +E, то система будет пропускать станции. Когда приемник настроен на станцию и работает АПЧ, нужно уточнить регулировку напряжения +E по наилучшему приему (этой регулировкой выводят частотный детектор на середину линейного участка).

Питается система настройки двумя напряжениями: +9 В и +30 В. Первое может лежать в пределах +5..+12 В, второе зависит от диапазона напряжения настройки примененного входного блока и может варьироваться в широких пределах. Вместо LM311 можно применить КР554СА3 или одну половинку LM393 (LM2903). TL061 можно заменить КР544УД1, КР140УД8. Отечественный аналог 4013 – К561ТМ2 или К176ТМ2, 4052 – К561КП1. Вместо транзисторов DTC144E можно применить любые маломощные n-p-n транзисторы, добавив в базовую цепь делитель из одинаковых резисторов сопротивлением 10..47 К. Тракт ПЧ можно выполнить по другой схеме или взять готовый. Главное, чтобы он обеспечивал напряжение АПЧ. Стереодекодер можно выполнить по любой схеме. Хороший стереодекодер для системы с полярной модуляцией описан в [2].

Рисунок 3. Принципиальная схема стереодекодера системы с пилот-тоном.

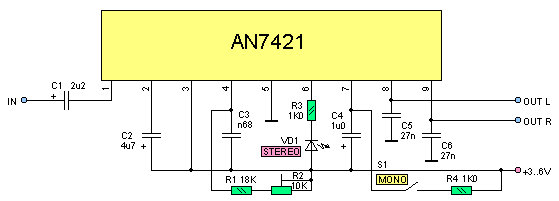

Выпускаются также специализированные микросхемы стереодекодеров для системы с полярной модуляцией. Есть даже микросхема двухсистемного стереодекодера К174ХА51 производства АО «Ангстрем». Для системы с пилот-тоном существует множество специализированных микросхем импортного производства. В качестве примера на рис. 3 приведена схема простого стереодекодера на основе микросхемы AN7421 фирмы «Matsushita».
