Заземление и зануление электроустановок: виды, достоинства и недостатки
Любая электроустановка состоит не только из проводников электрического тока. Они помещаются в корпуса и оболочки, закрыты кожухами. Между токоведущими частями корпусами, в которых они находятся или на которых расположены, размещаются изоляционные материалы.
Все изоляторы подвержены способности повреждаться. При этом они теряют свои свойства и начинают проводить электрический ток. Потенциал рабочих частей электроустановки, находящихся под напряжением, проникает через место повреждения на токопроводящие корпуса и оболочки. При прикосновении к ним человека последний получает опасный для жизни удар электрическим током.
Способы защиты от опасных потенциалов
Ситуацию с повреждением междуфазной изоляции электрооборудования мгновенно пресекают защитные устройства: автоматические выключатели или предохранители. Но она лишь косвенно представляет опасность для человека.
Опаснее для людей как раз однофазное замыкание, в результате которого корпуса электродвигателей, электрошкафов, кабельных конструкций оказываются под напряжением.
Чтобы исключить риск поражения электротоком, нужно, чтобы при попадании напряжения на корпус произошло гарантированное короткое замыкание и потенциал на корпусе был максимально снижен.
Первое защитное действие достигается созданием цепи между корпусом и заземленной нейтралью электроустановки. При замыкании возникает ток, достаточно большой для срабатывания тех же защитных аппаратов, работающих при междуфазных замыканиях. Это называется защитным отключением.
Для реализации второго метода всем потенциально опасным металлическим частям электрооборудования придают потенциал земли. Делается это преднамеренным их соединением с заземляющим устройством. Мероприятие носит название – защитное заземление.
Системы заземления электроустановок до 1000 В получили в 7-м издании ПУЭ классификацию. Рассмотрим эти системы по очереди.
Система заземления TN-C
Система заземления TN-CВ этой конструкции нет ничего нового. Она была такой долгие годы.
Для питания потребителей в ней используется 4 провода. Три из них – фазные, один – нулевой. По последнему протекает рабочий ток нагрузки. Но он же используется и для реализации защитных целей, соединяясь с контуром заземления нейтрали силового трансформатора, питающего электроустановки. К нему же присоединяются и корпуса электрооборудования. Называется он проводником PEN. Из-за того, что в нем сочетаются функции защиты и транспортировки рабочего тока к месту назначения, он получил название «совмещенный проводник».
В итоге реализуются обе задачи: ток замыкания на землю высок – отключение поврежденного участка происходит достаточно быстро. К тому же при повреждении малое сопротивление PEN-проводника шунтирует тело прикоснувшегося к корпусу человека, имеющее сопротивление порядка килоома. Большая часть тока стекает в землю.
Но по PEN-проводнику протекает рабочий ток нагрузки. Контактные соединения от этого могут нарушиться, соединение – стать ненадежными или прерваться вовсе.
Так исчезает столь необходимая связь с заземляющим устройством.
Даже, если имеется повторное заземление PEN-проводника на вводе в здание.
Мало того, наличие тока в этом проводнике приводит к возникновению потенциала, увеличивающегося по мере удаления от точки связи с контуром заземления.
А при обрыве проводника PEN картина и вовсе ужасающая. Потенциал на корпусах за местом обрыва может теоретически достигнуть и 220 В.
Добавим ко всему этому технологически трудную реализацию соединения корпусов некоторых электроприемников с PEN. Как заземлить корпус электроплитки, подключаемой к сети через розетку?
Развитие бытовых электроприборов, требующих применения защитных мер по электробезопасности, привело к усовершенствованию системы TN-C. Подробнее о системе TN-C можно почитать в отдельной статье.

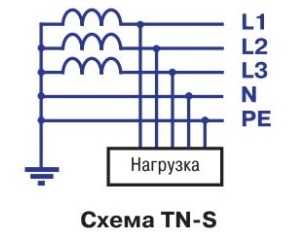

Система заземления TN-S
Система заземления TN-SОтличие от предыдущей рассмотренной системы заземления в том, что функции рабочего-нулевого и защитного проводника разделены в разных физических проводниках. Нулевой рабочий (N) – проводит ток нагрузки, нулевой защитный (РЕ) – подключается к контуру заземления.
В результате происходит полное избавление от потенциала на корпусах, появляющихся в «особо отдаленных районах» электрической сети, а также – при обрывах проводников. Максимум, что грозит при отсутствии целостности проводника РЕ – отсутствие защиты. Но оборваться у него шансов немного – ток-то по нему не протекает, с чего бы вдруг потеряться выполненным по всем электрическим правилам контактным соединениям?
Поскольку сечение РЕ-проводников в составе кабельных линий обычно оказывается равным сечению фазных, упростилась задача присоединить их к корпусам любого электрооборудования.
Даже к заземляющему контакту розетки. Что позволило распространить защитные меры безопасности на все бытовые электроприборы: на ту же электроплитку, в частности.
Правда, в силовые кабельные линии добавилась лишняя жила. Ну что же – за безопасность надо платить.
Все вновь монтируемые электроустановки теперь, как правило, выполняются по этой системе заземления.
Подробнеео системе TN-S можно почитать в отдельной статье.

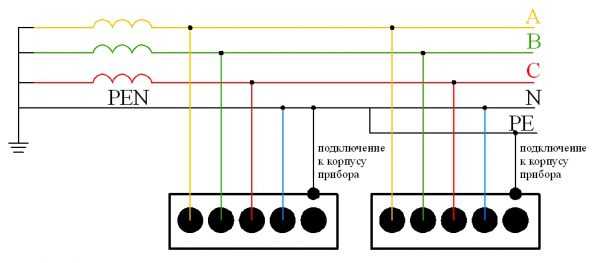

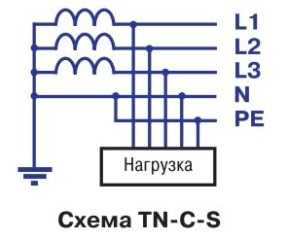

Система заземления TN-C-S.
Система заземления TN-C-S.Существенной проблемой при реализации системы TN-S является то, что реконструкция электроустановок и строительство новых происходит зачастую без реконструкции самой трансформаторной подстанции. Обычно переделывается какая-то ее часть, начиная от распределительного щита на вводе до последнего потребителя. До этого щитка система заземления неизбежно сохраняет старую конструкцию.
Эта проблема заранее решена тем же самым пунктом ПУЭ, описывающим переходной вариант системы заземления, обозначенный, как TN-C-S. В нем нетронутая реконструкцией часть электроустановки вполне себе официально не меняет своей структуры, оставаясь то же TN-C. А вот с некоторой точки распределительная сеть выполняется по новым правилам.
Суть в разделении проводника PEN на два: рабочий и защитный.

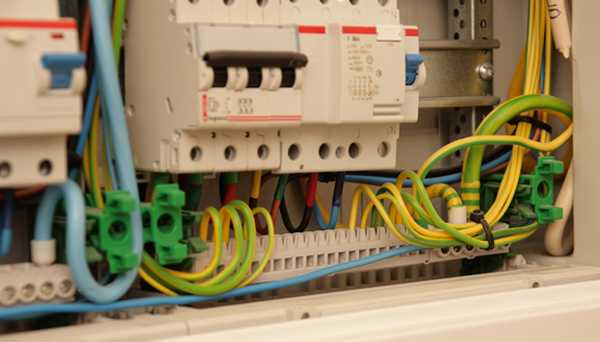

Выполняется это во вводном распределительном устройстве. В нем устанавливается две распределительных шинки: N и РЕ. Проводник PEN в обязательном порядке присоединяется к РЕ, а между самими шинками монтируется перемычка.
Подробнее о системе TN-C-S можно почитать в отдельной статье.
Почему к РЕ?
Если перемычка между шинами оборвется (этого нельзя исключать ни в коем случае), то при таком способе соединения нулевая рабочая шина потеряет связь с нейтралью электроустановки. При этом возможны тяжелые последствия для электрооборудования – но соединение с защитной шиной не пострадает, люди останутся в безопасности.
К тому же не заметить сей факт обрыва невозможно. Его сразу побегут искать.
При обратной же схеме коммутации обрыв перемычки заметят разве что при плановых измерениях целостности защитной цепи. А за это время люди останутся без защиты – корпуса «повиснут в воздухе». Хорошо бы, если так.
Предоставленная сама себе сеть из соединенных между собой защитных проводников таит не меньшую опасность, чем при обрыве PEN-проводника система TN-C.
Блоки питания бытовой аппаратуры (компьютеров или стиральных машин, к примеру) и полупроводниковые ПРА люминесцентных ламп при отсутствии соединения их корпусов с заземляющим устройством выдают на них потенциал порядка 110 В через конденсаторы входного помехоподавляющего фильтра блока питания. Он распространяется по всей сети, появляясь на прочих металлических частях, соединенных с РЕ-проводником.
Не стоит забывать о том, что эта система унаследовала от TN-C ее главные недостатки: потенциал на PEN-проводнике и опасные напряжения на нем при его обрыве. Главный метод борьбы с ними – собственный контур повторного заземления, вывод от которого присоединяется к шине РЕ вводного щитка.
Но есть и другие системы заземления, использующиеся в частных случаях для защиты людей.

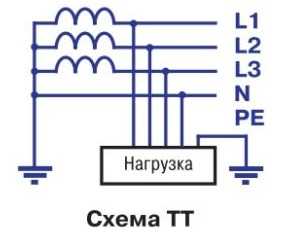

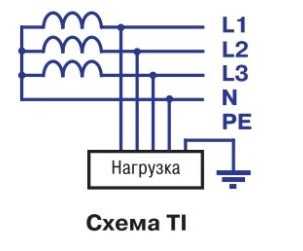

Система заземления ТТ
Система заземления ТТВ предыдущих системах все заземляющие устройства соединяются в единую цепь проводниками PEN или (и) РЕ. В системе ТТ потребитель имеет свой собственный контур заземления, не связанной с проводником PEN питающей линии. Все его электрооборудование связано с этим контуром проводниками РЕ.
Таким образом, исчезают проблемы с возможным обрывом питающего потребителя PEN- проводника. Он используется как нулевой рабочий и никак не связан с корпусами.
Защита с помощью предохранителей и автоматических выключателей у потребителя работает только на устранение междуфазных замыканий, а также – между фазой и нулевым проводником.
Мерой же для защитного отключения служит обязательная установка УЗО у потребителя.
Внедрение этого метода заземления имеет показания к применению и при большой протяженности питающих линий, когда повышенное сопротивление петли фаза-нуль не позволяет произвести защитное отключение в нормируемое время.
Подробнеео системе TT можно почитать в отдельной статье.
Система заземления IT
Система заземления ITА здесь нулевой проводник отсутствует вовсе, так как эта система – с изолированной нейтралью. Подключение нагрузки возможно только на линейные напряжения сети.
Ничего опасного для потребителя при возникновении повреждения одной фазы на корпус не происходит. Ток замыкания на землю ничтожен и не принесет организму особого вреда.
А для ликвидации опасных по величине токов все линии защищают УЗО в обязательном порядке.
Но для фиксации замыканий на землю в таких сетях устанавливаются специальные элементы – реле утечки. При его срабатывании повреждение требуется активно поискать. А при возникновении второго замыкания участок сети с повреждением подлежит немедленному отключению.
pue8.ru
Заземление и зануление электроустановок | Novation.by
Заземление электроустановки — это обеспечение электробезопасности путём целенаправленной электрической связи корпуса устройства с «землёй». Защита делится на два варианта: заземление и зануление. Их общей целью является нейтрализация вредного для человека при касании воздействия электрического тока, если оборудование на корпусе или же в любой другой доступной точке пробило на опасное напряжение.

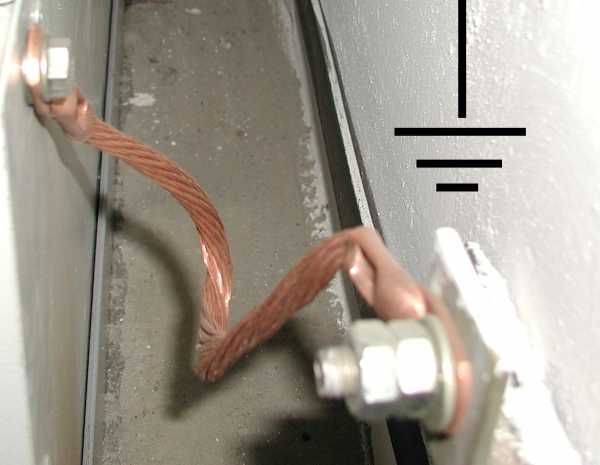

Заземление
Суть защитного заземления в обеспечении безопасной эксплуатации электрооборудования путём соединения его защищаемой части с соответствующим устройством — «землёй». Если на внешнем кожухе установки или любой другой её детали внезапно окажется электрический потенциал, вред для человека будет сведён к минимуму. Главная характеристика заземляющего устройства — его сопротивление, качество защиты улучшается с его понижением. Заземление можно разделить на две основные детали — заземлитель и проводящие соединители, обеспечивающие контакт с заземляемой деталью. Областью использования защитного заземления являются трёхфазные сети, нейтраль в которых изолирована.
Защитное заземление действует на основе серьёзного уменьшения разности потенциалов между деталью, на которую пробило напряжение (корпус и т.д.), и землёй, вплоть до безопасного для человека уровня. Если заземление отсутствует, контакт с опасным местом электроустановки является непосредственным контактом с фазой. У возникающего электрического тока нет иных путей, кроме тела человека. При низком электрическом сопротивлении надетой обуви, самого пола и наличии изолированности проводов от «земли» величина тока окажется недопустимой для пострадавшего. Если организация работы по охране труда была выполнена грамотно и проблемная деталь имеет защитное заземление, то даже в случае больших значений воздействующего напряжения, оно не вызовет серьёзных последствий для организма. Согласно закону Ома, сила тока будет обратно пропорциональна сопротивлению. При наличии двух параллельных цепей — человеческого тела и заземляющего контура, при равном значении исходного напряжения (фаза), сила проходящего тока будет тем выше, чем меньше сопротивление цепи. Сконструированное с учётом обеспечения минимального сопротивления защитное заземление примет на себя основной электрический ток, обезопасив имеющего значительно более высокое сопротивление человека.
Два типа заземления

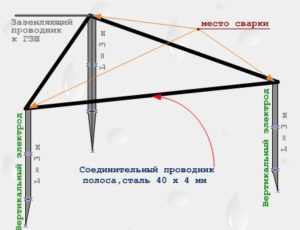

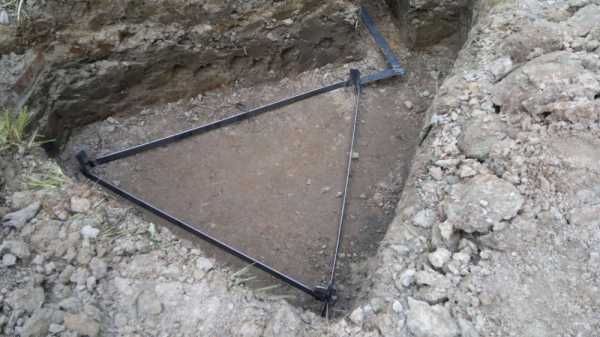

Заземлители делятся на два типа — естественные и искусственные. Если для заземления используются уже существовавшие при постройке здания металлические конструкции (трубы, арматура и т.п.), заземлитель называют естественным. Когда стальные стержни, уголки или трубы специально забивают или закапывают в землю, конструкция является искусственной. В целях повышения безопасности длина искусственного заземлителя не может быть меньше 2.5 м., а улучшая защиту, металлические фрагменты комбинируют путём сварки стальными накладками или проволокой. Чтобы обеспечить электрический контакт между заземляемым прибором и заземлителем, принято использовать шины, выполненные из меди или стали. Заземляющие проводники крепят к корпусу оборудования при помощи сварки или с использованием надёжного резьбового соединения. Обязательная защита с использованием технологии заземления требуется для трансформаторов, электрических шкафов и щитов, а также большинства промышленных и некоторых бытовых приборов и механизмов.
Хотя защитное заземление в большой степени уменьшает риск для человека, оно не ликвидирует его полностью. Потенциальная проблема в наличии своего собственного сопротивления у заземлителя, соединительных проводов и даже земли. Если изоляция нарушена, замыкающий ток проделает путь от заземляемой детали до земли, и на каждом этапе имеющееся сопротивление создаст дополнительную разность потенциалов. Итоговое суммарное напряжение будет значительно ниже общепринятых в России 220 В, однако всё ещё может составлять небезопасные для человека значения. Чтобы снизить суммарное напряжение надо уменьшить сопротивление заземлителя относительно финальной точки — земли. Общепринятой практикой является увеличение количества искусственных заземлителей.
Зануление

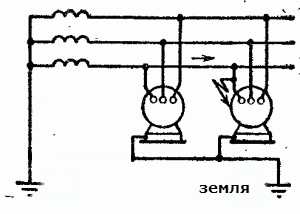

Вторым видом защиты от удара током при пробое на корпус является защитное зануление. Оно заключается в целенаправленном соединении частей электрического прибора, потенциально могущих оказаться под фазой, с заземленным выводом источника переменного или с аналогичной средней точкой в сетях постоянного тока. Тем самым пробой любой фазы на корпус оборудования переводится в короткое замыкание с заземлённым нулём. Протекающий при защитном занулении ток в разы больше, чем в случае заземления. Поэтому основной целью создания защитного зануления является быстрое прекращение работы и полное обесточивание сломанного устройства в принципе.
Нулевой проводник бывает рабочим и защитным. Рабочий проводник предназначен для полноценного питания электроустановки, поэтому не отличается от других носителей по толщине и качеству изоляции, материалу и сечению провода. Защитный проводник имеет целью всего лишь создание в краткий период времени короткого замыкания очень высокого тока, который позволит сработать защите и оперативно обесточить неисправное устройство. В качестве нулевого защитного провода часто выступают используемые при прокладывании проводки стальные трубы или нулевые провода без дополнительных деталей (выключателей и предохранителей). Равно как и заземление, зануление не может полностью защитить человека от воздействия электричества при непосредственном контакте с находящимся под фазой элементом конструкции. Если обеспечение электробезопасности в помещении требует повышенного внимания, строго необходимо комбинировать зануление с другими мерами защиты — выравниванием потенциала и защитным отключением.
www.novation.by
разновидности схемы, как правильно выполнить защиту техники
Обязательным условием безопасного функционирования электроприборов и различного оборудования является качественное заземление и зануление. Такая работа выполняется самостоятельно, что позволяет избежать выхода из строя техники из-за ее перенапряжения и коротких замыканий в сети. Заземление и зануление электроустановок выполняется с учетом особенностей оборудования, что предупредит его преждевременный выход из строя.
Определение понятий
Под заземлением принято понимать использование специальных конструкций, которые соединяют электропроводку дома или отдельные приборы с землёй. Благодаря наличию такой защиты прикосновение к поверхностям, которые находятся под напряжением,
Заземление электрооборудования также увеличивает аварийные токи замыкания, что необходимо в тех случаях, когда имеющаяся защита срабатывает при попадании под напряжение нетоковедущих частей. Это позволяет предупредить выход оборудования из строя при замыканиях, неквалифицированном ремонте и вмешательстве в электросети. Сегодня принято выделять несколько разновидностей заземления:
- рабочий тип обеспечивает бесперебойную работу электрооборудования в штатном и аварийном режиме;
- защитный тип обеспечивает безопасность электроустановок, предупреждая пробой на корпус и рабочую поверхность токоведущих проводов;
- грозозащитный тип отводит молнию от зданий, уводя разряд в землю, предупреждает повреждение электрооборудования и возгорание строений.
Принято также различать искусственно изготовленное и естественное заземление. Первое выполняется для защиты сооружений и электроприборов от повышенного напряжения. Такие устройства состоят из металлического стержня, провода, труб некондиционного типа и стальных уголковых приспособлений. Естественное заземление также изготовлено человеком, однако изначально оно не предназначается для защиты от повышенного напряжения. В качестве него можно рассматривать железобетонные сооружения, трубопроводы, обсадные трубы и т. д.
Зануление также обеспечивает необходимую защиту электрооборудования, предупреждая его выход из строя из-за замыканий и перенапряжения в сети. Такой вид работ отличается от заземления принципом монтажа и назначением. Зануление подразумевает подключение токопроводящих элементов к корпусу электроприбора или металлическим деталям. Для обеспечения безопасности обязательно соединение с нейтралью, которая является источником трехфазного пониженного напряжения.
Основной задачей зануления является защита электрооборудования и рабочего персонала от поражения током за счёт срабатывания автоматического коммутационного оборудования. Принцип работы такой защиты заключается в создании искусственных коротких замыканий при попадании тока на корпус техники или в случаях пробоя изоляции. Возникновение короткого замыкания приводит к срабатыванию:
- предохранителей;
- автоматических выключателей;
- специальной защиты от короткого замыкания.
Выбор технологии
Планируя электрозащиту дома, многие из нас задумываются о выполнении дополнительной защиты электроснабжения. Однако домовладельцы не всегда понимают, в чем разница заземления и зануления. Основными различиями являются:
- при заземлении избыточный ток отводится в землю, а при выполнении зануления напряжение сбрасывается в щитке на ноль;
- заземление считается наиболее эффективным способом защиты человека от поражения электротоком.
Сделать заземление проще, чем зануление. В последнем случае потребуется помощь специалиста, который должен рассчитать оптимальные показатели нулевого тока и лишь после этого можно будет обеспечить правильность работы защитного оборудования.
К выполнению заземления чаще всего прибегают владельцы частных домов, а вот обладателям квартир в многоэтажках требуется делать зануление, для чего дополнительно устанавливают УЗО и аналогичные устройства, предупреждающие поражение током и повреждение работающих электроприборов. При правильном устройстве защиты можно полностью исключить опасность поражения электротоком, а различная техника и приборы будут полностью защищены от вероятных скачков напряжения и замыканий в сети.
Для обеспечения качественной защиты при занулении необходимо учитывать фазность приборов и выполнять сложные расчёты. Самостоятельно провести такую работу не представляется возможным. Только опытный электрик правильно спланирует подключение, установит соответствующие защитные приборы и проведет качественное зануление.
Выполненное заземление не будет зависеть от разности приборов, поэтому его проще обустроить самостоятельно, даже не имея каких-либо профессиональных навыков. Сбросить лишнее напряжение в землю намного безопаснее, чем монтировать дополнительные приспособления, которые отводят ток на щиток.
Сегодня в продаже имеются уже готовые комплекты для заземления частного дома. Потребуется только заглубить на несколько метров в землю металлический контур, подключить к нему фазу со щитка, что и позволит обеспечить максимальную безопасность используемых электроприборов. Можно подобрать различные комплекты, которые подходят для дачи или полноразмерного частного дома, отличаются своей конструкцией, способом подключения и максимально возможной нагрузкой.
В последние годы отмечается тенденция, когда полноценное зануление выполняется на производстве и предприятиях, где требуется обеспечить повышенную электробезопасность эксплуатируемым приборам и промышленному оборудованию. Обычные же домовладельцы в целях защиты от поражения током обустраивают простейшее заземление, сделать самостоятельно которое не составит особого труда.
Разновидности защитных систем
Основные требования к заземлению и занулению описаны в ГОСТе, что упрощает выполнение такой работы и стандартизирует используемые устройства. Защитные системы отличаются способом обустройства, принципом работы и используемым дополнительным оборудованием.
Система TN-C была разработана в Германии еще в начале прошлого века. Такая защита предусматривает использование единого кабеля с PE проводником и нулевым проводом. Недостатком этой системы заземления является появление избыточного напряжения при нарушении корпуса оборудования и отгорания нуля. Несмотря на имеющиеся недостатки, TN-C пользуется сегодня популярностью благодаря простоте в реализации.
Системы заземления TN-S и TN-C-S используют два провода, которые отходят от щитка и идут в землю. Контур выполняется в виде сложной металлической конструкции, что полностью исключает вероятность поражения током и выход из строя электроприборов при наличии проблем с электроснабжением. Эта схема получилась чрезвычайно удачной, она пользуется популярностью и обустраивается на дачах и в частных домах.
Заземление по типу TT основывается на соединении контура электроустановки с металлическими элементами, находящимися под землёй. Такая схема не получила сегодня должного распространения из-за сложности в реализации, а также возможных перепадов напряжения в сети.
Разновидность защиты OT подразумевает передачу лишнего напряжения на корпус и в землю с нейтрали, которая изолирована от грунта и подключена к приборам с большим сопротивлением. Такая схема получила распространение при использовании электрического оборудования, которому требуются стабильность и повышенная безопасность.
Популярные способы зануления
Зануление PNG отличается простотой конструкции, что объясняется совмещением защитных и нулевых проводников. К недостаткам этой системы безопасности относятся повышенные требования к взаимодействию проводникового сечения ее потенциалов. PNG широко используется при необходимости зануления асинхронных агрегатов, работающих в трехфазных сетях.
Наибольшую популярность сегодня получили модифицированные системы зануления электроустановок, которые питаются от однофазной сети. В них используется общий совмещенный PEN проводник, соединяющийся с глухозаземленной нейтралью. После такого соединения происходит разделение кабелей PE и N, которые далее подключаются к корпусу или аналогичным приборам защиты. Преимуществом такой технологии зануления является ее универсальность, возможность использования в однофазной и трехфазной сети, а также простота конструкции и полная безопасность.
Заземление и зануление электроустановок позволяет защитить технику от скачков напряжения и коротких замыканий. Зануление подразумевает использование специального оборудования, позволяющего перенаправить лишнее напряжение на щиток. Такая защита используется преимущественно на промышленных предприятиях и объектах, где требуется повышенная безопасность работы оборудования. Владельцы частных домов могут самостоятельно выполнить заземление, что позволит им защитить себя и используемые электроприборы от замыканий и перепадов в сети.
220v.guru
описание технологии и отличия от заземления
Защитное зануление — система, в которой токопроводящие части оборудования, не находящиеся в норме под напряжением, соединены с нейтралью. В защитных целях преднамеренно создается соединение между открытыми проводящими элементами глухозаземленной нейтрали (в сетях трехфазного тока).

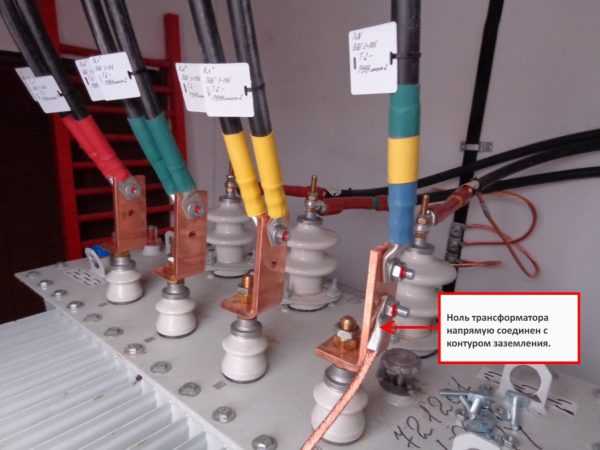

В сетях однофазного тока создают контакт с глухозаземленным выводом источника однофазного тока, а в случае с постоянным током — с глухозаземленной точкой источника тока. Хотя зануление характеризуется серьезными недостатками, система по-прежнему широко применяется во многих сферах для защиты от тока.

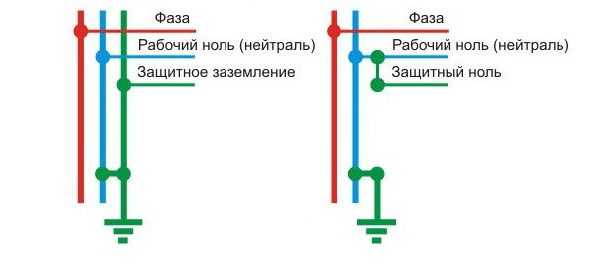

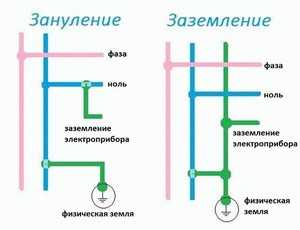

Разница между занулением и заземлением

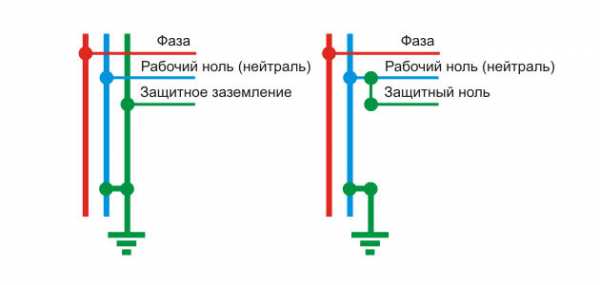

Между занулением и заземлением имеются отличия:
- В случае заземления лишний ток и появившееся на корпусе напряжение перенаправляются в грунт. Принцип действия зануления основан на обнулении на щитке.
- Заземление более эффективно с точки зрения защиты человека от удара током.
- Заземление основано на быстром и значительном уменьшении напряжения. Тем не менее, какое-то (уже неопасное) напряжение остается.
- Зануление заключается в создании соединения между металлическими деталями, в которых отсутствует напряжение. Принцип зануления основан на умышленном создании короткого замыкания при пробое изоляции или попадании тока на нетоковедущие части электроустановок. Как только происходит замыкание, в дело вступает автоматический выключатель, перегорают предохранители или срабатывают иные средства защиты.
- Заземление чаще всего используют на линиях с изолированной нейтралью в системах типа IT и TT в трехфазных сетях, где напряжение не превышает тысячи вольт. Заземление применяют при напряжении более тысячи вольт с нейтралью в любом режиме. Зануление используют в глухозаземленных нейтралях.
- При занулении все элементы электроприборов, не находящиеся в стандартном режиме под напряжением, соединяются с нулем. Если фаза случайно коснется зануленных элементов, резко увеличивается ток и отключается электрооборудование.
- Заземление не зависит от фаз электроприборов. Для организации зануления требуется соблюдение жестких условий подключения.
- В современных домах зануление применяется редко. Однако этот способ защиты все еще встречается в многоэтажных домах, где по каким-либо причинам нет возможности организовать надежное заземление. На предприятиях, где имеются повышенные нормативы по электробезопасности, основной способ защиты — зануление.
к содержанию ↑Обратите внимание! Для правильного определения нулевых точек и выбора способа защиты понадобится помощь квалифицированного электрика. Сделать заземление, собрать элементы контура и установить его в грунт можно и своими руками.
Схема работы

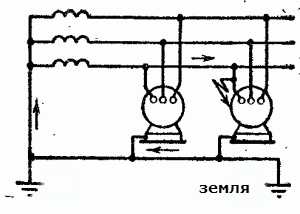

Как было сказано выше, зануление основано на провоцировании короткого замыкания после попадания фазы на металлический корпус электроустановки, соединенной с нулем. Так как сила тока возрастает, подключается защитный механизм, отключающий электропитание.
По нормативам Правил установки электроустановок в случае нарушения целостности линии она должна отключаться автоматически. Регламентируется время на отключение — 0,4 секунды (для сетей 380/220В). Для отключения используются специальные проводники. Например, в случае однофазной проводки задействуется третья жила кабеля.
Для правильного зануления важно, чтобы петля фазы-нуля характеризовалась невысоким сопротивлением. Так обеспечивается срабатывание защиты за нужный промежуток времени.
Организация зануления требует высокой квалификации, поэтому такие работы должны выполнять только квалифицированные электрики.

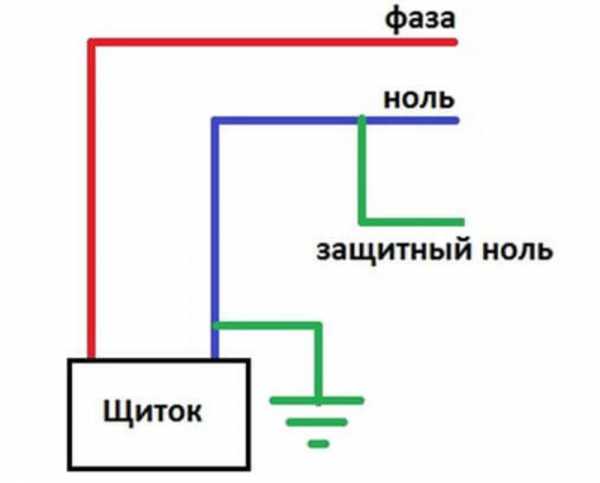

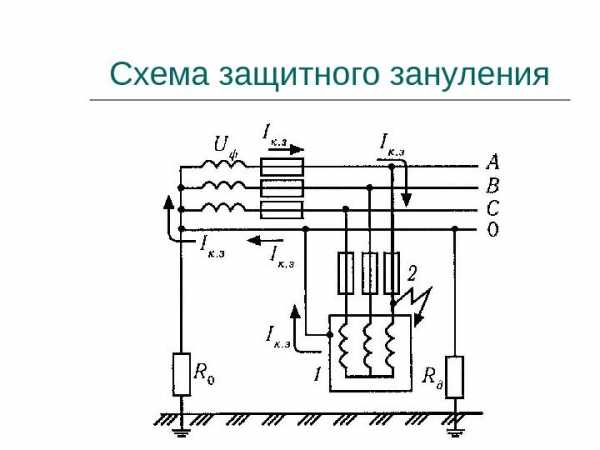

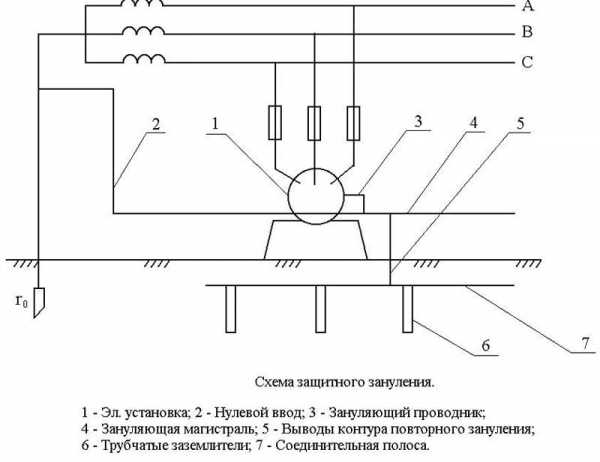

На схеме ниже показан принцип работы системы:
Область применения
Защитное зануление используют в электроустановках с четырехпроводными электросетями и напряжением до 1 кВт в следующих случаях:
- в электроустановках с глухозаземленной нейтралью в сетях TN-C-S, TN-C, TN-S с проводниками типов N, PE, PEN;
- в сетях с постоянным током и заземленной средней точкой источника;
- в сетях с переменным током и тремя фазами с заземленным нулем (220/127, 660/380, 380/220).
Сети 380/220 допускаются в любых сооружениях, где зануление электроустановок обязательно. Для жилых помещений с сухими полами зануление обустраивать не нужно.
Электрооборудование 220/127 используются в специализированных помещениях, где отмечается повышенный риск поражения током. Такая защита необходима в условиях улицы, где занулению подлежат металлические конструкции, к которым прикасаются работники.
к содержанию ↑Проверка эффективности зануления

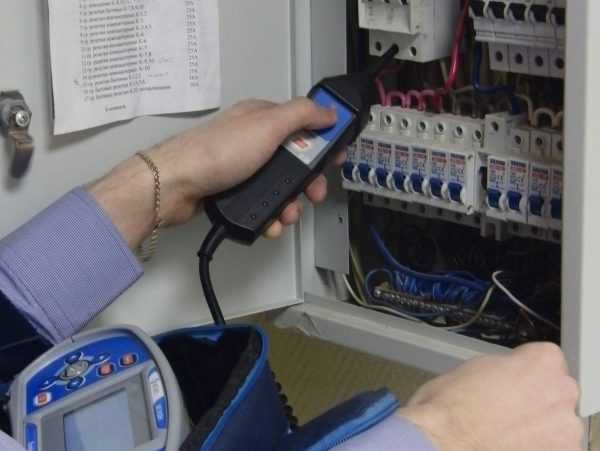

Чтобы проверить, насколько действенно зануление, нужно сделать замер сопротивления петли фаза-ноль в наиболее отдаленной от источника электропитания точке. Это даст возможность проверить защищенность в случае воздействия тока на корпус.
Сопротивление измеряется с использованием специализированной аппаратуры. Измерительные приборы оснащены двумя щупами. Один щуп направляют на фазу, второй — на зануленную электроустановку.
По результатам измерений устанавливают уровень сопротивления на петле фазы и нуля. С полученным результатом рассчитывают ток однофазного замыкания, применяя закон Ома. Расчетное значение тока однофазного замыкания должно быть равно или превышать ток срабатывания защитного оборудования.
Предположим, что для предохранения электроцепи от перегрузок и коротких замыканий подключен автомат-выключатель. Ток срабатывания составляет 100 Ампер. По результатам измерений сопротивление петли фазы и нуля равно 2 Ом, а фазовое напряжение в сети — 220 Вольт. Делаем расчет тока однофазного замыкания на основе закона Ома:
I = U/R = 220 Вольт/2 Ом = 110 Ампер.
Поскольку расчетный ток короткого замыкания превышает ток мгновенного срабатывания автомата-выключателя, делаем вывод об эффективности защитного зануления. В противном случае понадобилась бы замена автомата-выключателя на прибор с меньшим током срабатывания. Другой вариант решения проблемы — сокращение сопротивления петли фаза-ноль.
Нередко при проведении расчетов ток срабатывания автомата умножают на коэффициент надежности (Кн) или коэффициент запаса. Причина в том, что отсечка не всегда равна указанному показателю, то есть возможна определенная погрешность. Поэтому использование коэффициента позволяет получить более надежный результат. Для старого оборудования Кн составляет от 1,25 до 1,4. Для новой техники применяется коэффициент 1,1, так как такие автоматы работают с большей точностью.
к содержанию ↑Опасность зануления в квартире
Скачки напряжения опасны как для людей, так и для бытовой техники в квартирах. В многоквартирных домах одной из квартир достанется низкое напряжение, а другой — высокое. Если в розетке квартиры случится обрыв нулевого проводника, при следующем включении электроустановки (например, бойлера) человека ударит током.
Особенно зануление опасно в двухпроводной системе. К примеру, при проведении электромонтажных работ электрик может заменить нулевой проводник на фазный. В электрощитах эти жилы далеко не всегда обозначены определенным цветом. Если замена произойдет, электрическое оборудование окажется под напряжением.
По нормативам Правил установки электроустановок на бытовом уровне зануление не разрешается для использования в бытовых целях именно по причине его небезопасности. Зануление эффективно только для защиты больших объектов производственного назначения. Однако, несмотря на запрет, некоторые люди решаются на установку зануления в собственном жилье. Происходит это либо по причине отсутствия иных методов решения проблемы, либо из-за недостаточности знаний по данному предмету.
Зануление в квартире технически осуществимо, но эффективность такой защиты непредсказуема, как и возможные негативные последствия. Далее рассмотрим ряд ситуаций, которые возникают при наличии зануления квартире.
к содержанию ↑Зануление в розетках

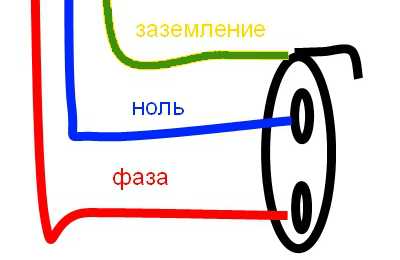

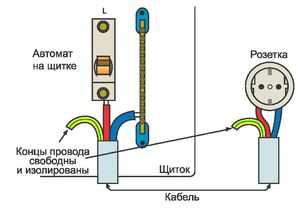

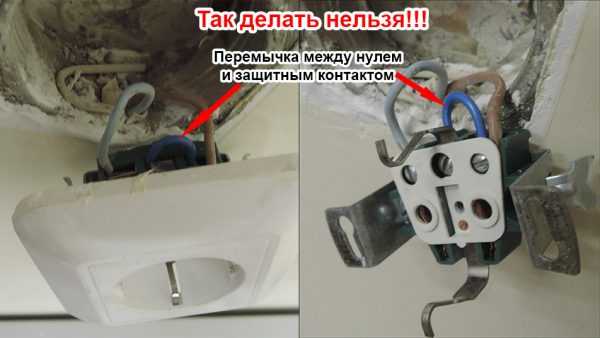

В некоторых случаях защиту электроприборов предлагают выполнить путем перемычки клеммы розеточного рабочего нуля на защитный контакт. Такие действия противоречат пункту 1.7.132 ПУЭ, поскольку предполагают задействование нулевого провода двухпроводной электросети в качестве как рабочего, так и защитного нуля одновременно.
На вводе в жилое помещение чаще всего расположено устройство, предназначенное для коммутации фазы и нуля (двухполюсный прибор или так называемый пакетник). Коммутация нуля, используемого как защитный проводник, не допускается. Иными словами, запрещено использовать в качестве защиты проводник, электроцепь которого включает коммутационный аппарат.
Опасность защиты с применением перемычки в розетке состоит в том, что корпуса электроустановок в случае повреждения нуля (независимо от участка) попадают под фазное напряжение. Если нулевой проводник обрывается, электроприемник перестает функционировать. В этом случае провод кажется обесточенным, что провоцирует на необдуманные действия со всеми вытекающими последствиями.
Обратите внимание! При обрыве нуля источником опасности становится любая техника в квартире или в частном доме.
Перепутаны местами фаза и ноль
При проведении электромонтажных работ в двухпроводном стояке своими руками существует немалая вероятность путаницы между нулем и фазой.
к содержанию ↑В домах с двухпроводной системой жилы кабелей лишены отличительных признаков. При работе с проводами в этажном щитке электрик может попросту ошибиться, перепутав фазу и ноль местами. В результате корпуса электроустановок попадут под фазное напряжение.

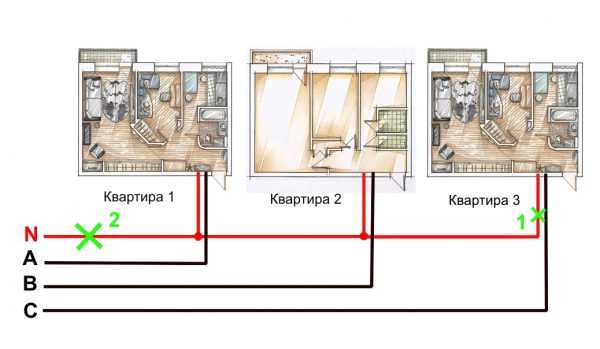

Отгорание нуля
Обрыв нуля (отгорание нуля) часто случается в зданиях с плохой проводкой. Чаще всего проводка в таких домах проектировалась, исходя из 2 киловатт на единицу жилья. На сегодняшний день электропроводка в домах старого типа не только износилась физически, но и не способна удовлетворить возросшее количество бытовой техники.
При обрыве нуля дисбаланс возникает на трансформаторной подстанции, от которой питается многоквартирное здание. Перекос возможен в общем электрическом щите здания или в этажном щитке дома. Следствием этого станет беспорядочное понижение напряжения в одних квартирах и повышение — в других.
Низкое напряжение губительно для некоторых видов электробытовой техники, в том числе кондиционеров, холодильников, вытяжек и прочих аппаратов, оснащенных электрическими двигателями. Высокое напряжение представляет опасность для всех видов электроустановок.

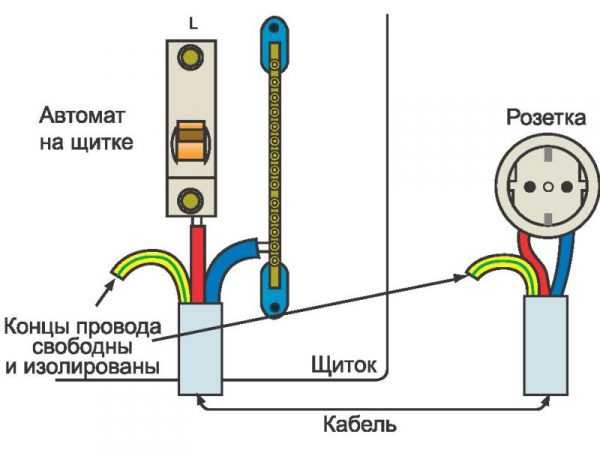

к содержанию ↑Альтернатива занулению
В подсистеме TN-S зануление защитного проводника PE осуществляется лишь на одном участке — на контуре заземления трансформаторной подстанции или электрогенератора. В этой точке разделяется PEN-проводник, и далее защита и рабочий ноль нигде не встречаются.
В такой схеме энергоснабжения заземление и зануление органично взаимодействуют, создавая условия для высокой электробезопасности. Однако в системах, где нейтраль изолирована (IT, TT), зануление не используется. Электрическое оборудование, работающее в рамках системы TT и IT, заземляется за счет собственных контуров. Так как система IT предполагает подачу питания только специфическим потребителям, рассматривать такой способ организации защиты в жилых домах не имеет смысла. Единственная альтернатива неправильному, а потому опасному занулению шины PE — система TT. Особенно актуальна такая система, потому что переход на технически прогрессивные системы TN-S, TN-C-S технически и финансово затруднен для домов, чей возраст превышает 20 – 25 лет.
Электрическая сеть, построенная по стандарту TT, призвана обеспечивать качественную защиту от попадания под напряжение нетоковедущих частей. Все работы по организации зануления должны осуществляться в соответствии с нормами, указанными в пункте 1.7.39 Правил установки электроустановок.
Защитное зануление: описание технологии и отличия от заземления
220.guru
Что такое защитное заземление и зануление электроустановок
Привет, друзья. Сегодня поговорим о том, что такое заземление электроустановок и что такое зануление электроустановок. Как не допустить поражение человека электрическим током. Рассмотрим некоторые термины, понятия, которые используются при изготовлении защитного заземления и зануления. Также интересная новость. Читайте полностью.
Что случиться с человеком, если он прикоснется к токопроводящей части?
Если человек дотронется до токопроводящих элементов оборудования, в момент их нахождения под напряжением, его может поразить электрическим током. Тоже самое может произойти при прикосновении к металлическим деталям или корпусу, которые могут случайно оказаться под напряжением из-за нарушения изоляции.
Поражение электрическим током, как правило, представляет собой электрическую травму в виде ожога, или электрический удар.
Электрический удар может сопровождаться потерей сознания, остановкой дыхания, кровообращения, в некоторых случаях, смертью.
Меры, позволяющие не допустить поражение человека электрическим током.
Для того, чтобы не попасть под напряжение, необходимо исключить любую возможность прикосновения к токоведущим частям конструкций, оборудования. Для этого их устанавливают на высоте, либо ограждают.
Для безопасности людей, чья деятельность связана с нахождением вблизи электрических установок, все металлические элементы оборудования заземляют или зануляют.
Защитное заземление и защитное зануление
Что такое заземление электроустановок?
Защитное заземление, это специальное соединение металлических нетоковедущих частей оборудования (корпуса например) с землей. Это делается при помощи заземлителя и заземляющих проводников.
Что такое зануление электроустановок?
Защитное зануление, это специальное соединение металлических нетоковедущих частей оборудования с глухозаземлённой нейтралью генератора или трансформатора.

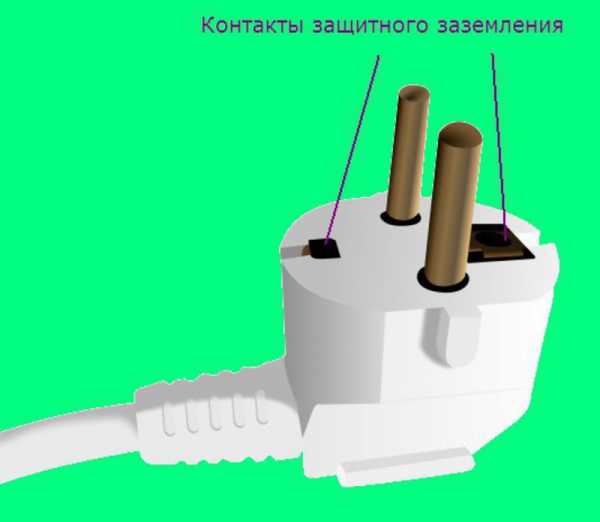

Жилу провода, кабеля защитного заземления принято маркировать желто-зеленым цветом. Жилу зануления, голубым.
Заземление электроустановок и зануление электроустановок
При изготовлении и расчетах защитного заземления, зануления, применяют следующие термины и понятия:

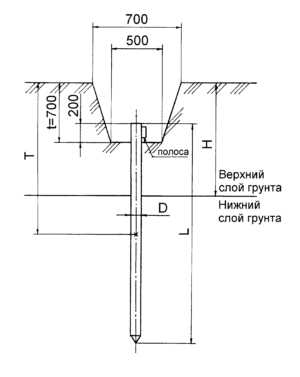

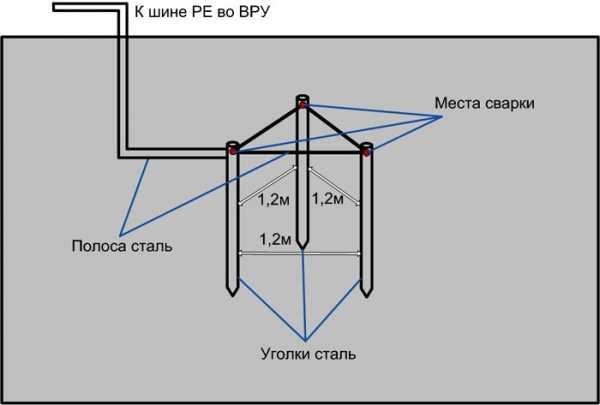

Заземлитель – металлический проводник (провод, кабель итп) или группа проводников находящихся в непосредственном контакте с землей.
Заземляющий проводник – проводник из меди или алюминия, при помощи которого заземляемые элементы оборудования соединяются с заземлителем.
Заземляющее устройство – комплекс, который включат в себя заземляющий проводник, заземлитель.
Сопротивление заземляющего устройства – сумма сопротивления заземлителя (относительно земли) и заземляющих проводников.
Замыкание на землю – не специальное соединение элементов электроустановки, находящихся под напряжением, с землей либо элементами которые неизолированны от земли.
Замыкание на корпус — то же, что и замыкание на землю, только на корпус.
Ток замыкания на землю – электрический ток, входящий в землю вместе замыкания.
Электроустановки с большими токами замыкания на землю – электроустановки работающие от напряжения 1000 и более Вольт, сила однофазного тока замыкания на землю около 500 Ампер, и более.
Электроустановки с малыми токами замыкания на землю – тоже более 1000 В, но ток замыкания на землю максимум 500 А.
Глухозаземленная нейтраль – это нейтраль трансформатора или генератора, которая присоединена к заземляющей конструкции непосредственно или через небольшое сопротивление.
Изолированная нейтраль – не присоединяется к заземляющему устройству, или соединяются при помощи аппаратов, которые будут компенсировать емкостный ток в сети.
Нулевой рабочий проводник, в электроустановках до 1000 Вольт – используется для запитывания электроприемника. Соединяется с глухозаземленной нейтралью трансформатора или генератора и глухозаземленным выводом источника однофазного тока. Или со средней глухозаземленной точкой постоянного источника тока.
Нулевой защитный проводник, в электроустановках до 1000 В – при помощи нулевого проводника, соединяют зануляемые элементы с глухозаземленной нейтралью трансформатора или генератора.
Вроде все Защитное заземление и защитное зануление разобрали, если есть вопросы, спрашивайте в комментариях. Теперь небольшая новость:
Столько праздников в Январе, со всеми и не поздравить. Зародилась у меня мысль – марафон по разгадыванию кроссвордов. Разумеется с призами. Когда? Точной даты пока не скажу, так как кроссворд еще составляется (не все так просто), но в ближайшие 2-3 поста. Подписывайтесь на новости чтобы не пропустить.
Анекдот от проекта:
Бизнес электрика. Наверно очень трудно развивать свой бизнес, если твоя фамилия – Шарашкин )))
Читайте также:
Теперь вы знаете, что такое заземление электроустановок и что такое зануление электроустановок. Скоро на экране – какие бывают системы заземления. Оставайтесь на связи.
P.S. Пригодилась статья?, благодарить не надо, лучше поделитесь ссылкой с друзьями в социальных сетях. Также приветствуются дополнения.
elektrobiz.ru
Различия между заземлением и занулением, схемы и расчеты
Чем отличается заземление от зануления? Специалисты разобрались с этим вопросом. Все это — защитные меры от пиковых токов. Предусматривают работу по недопущению поражения электричеством человека и бытовых приборов. Названия разные, но все это — системы защиты.
Чтобы понять, в чем разница между заземлением и занулением, нужно знать назначение и принцип работы электрических устройств.
Принцип действия
Заземляющий контур электрической цепи – система проводов, соединяющая каждого потребителя, в обслуживаемой цепи, со специальным заземляющим контуром здания. При пробое на корпус прибора или утечке тока с поврежденной проводки, ток проходит по проводам к заземлителю.
Сопротивление заземления, как правило, выполняется меньше, чем сопротивление всей цепи. Поэтому ток течет по «легкому» пути и отводится с корпусов оборудования.
Занулением называется выполнение электрического соединения токопроводящих корпусов приборов с глухозаземленной нейтралью. При возникновении пиковых значений тока, его потенциал отводится, с помощью шины зануления, в специальную щитовую или на трансформаторную будку.
Главное его назначение – в случаях пробоев и утечек напряжения на корпус оборудования, вызывается короткое замыкание, сгорают предохранители или срабатывают автоматические размыкатели цепи.
Это и есть главное отличие заземления от зануления. Заземляющий контур принимает на себя токи КЗ, зануление вызывает срабатывание предохранительных устройств.
Разберем подробнее работу систем защиты от воздействия электрического тока.
Особенности заземляющего устройства
Основной целью заземляющего контура является понижение потенциала при пробое на корпус и коротком замыкании, до безопасного значения.
При этом, на корпусе оборудования понижается напряжение и сила тока, до безопасного уровня. На производстве заземляют корпуса электрооборудования, зданий и помещений от воздействия атмосферных токов.
При монтаже контура, в сети трехфазного тока не более 1000 В, применяют изолированную нейтраль. При больших уровнях напряжения сети, монтируется система с разными режимами нейтрали.
Контур заземления – это целая система, включающая в себя:
- заземлитель;
- заземляющие горизонтальные проводники;
- подводящие провода.
Заземлитель подразделяют на искусственный и естественный.
При возможности следует использовать естественный заземлитель:
- подземные трубопроводы водоснабжения. Но в этом случае, необходимо оборудовать трубопровод защитой от блуждающих токов;
- подключаются на металлоконструкции цехов и помещений;
- стальная или медная оплетка кабеля;
- трубопроводы в скважине.
По нормам ПУЭ запрещено подключать заземляющий контур на трубы отопления и с пожароопасными материалами.
При искусственном оснащении, заземляемое оборудование предохраняется путем изготовления контура в виде равностороннего треугольника из металлических штырей или уголков.
Для щелочной и кислой почвы, рекомендуется использовать медный, оцинкованный заземлитель. Для изготовления контура в виде треугольника, необходимо углубиться в землю на 70 см.
Нельзя устанавливать групповые заземлители в пробуренные отверстия. Их необходимо забить в месте разметки, на глубину, не менее 2-х метров. Затем, соединяют заземлители в единую конструкцию с помощью отрезков стальной полосы.
Корпуса каждого прибора должны обязательно подключаться к системе защиты. При этом, нельзя подключать несколько потребителей последовательно, каждое устройство обязано обустраиваться линией подключения.
Теперь о главном – значение уровня сопротивления контура. В него суммируется сопротивления каждого прибора цепи и его проводов.
При расчете сопротивления контура, следует учитывать уровень значения грунта, размеры и глубину забивания заземлителей. Необходимо учитывать температурные особенности региона обустройства контура.
Помните – при жаркой погоде, место установки следует заливать водой, почва при высыхании меняет уровень сопротивления.
При обслуживании сетей до 1000. В и мощности оборудования свыше 100 кВА – сопротивление контура не более 10 Ом. В бытовых сетях оптимальным значением будет 4 Ома. Напряжение при прикосновении должно быть меньше 40 В. Сети свыше 1000 В защищаются устройством с сопротивлением не более 1 Ома.
Это некоторые особенности и принцип действия заземления. Более подробно, вы можете ознакомиться в статьях по этой теме на сайте.
Особенности и принцип действия зануления
Назначение зануления — метод защитного устройства позволяет провести подключение корпусов оборудования и других деталей из металлов с нейтралью (нулевой защитный проводник). В условиях с заземленным защитным проводником и напряжением в сети не более 1000 В, используется схема зануления.
При пробое фазного тока на корпусе электроприборов и оборудовании происходит КЗ фазы. При этом, срабатывают автоматы защитного отключения тока и цепь размыкается. Этим и отличаются две защитные системы.
К приборам зануления относят:
- плавкий предохранитель;
- автомат отключения тока;
- встроенные в пускатели, тепловые реле;
- контактор с тепловой защитой.
Возникла ситуация пробоя фазного напряжения. При этом от корпуса электроустановки ток проходит по нейтрали на обмотку трансформатора. Затем, от него по фазе — на предохранитель. Плавкие предохранители сгорают от пиковых значений тока, в электрическую цепь прекращается подача напряжения.
При этом, ноль беспрепятственно проводит ток, позволяя сработать защите. Его прокладывают в безопасном месте, запрещается оснащать его дополнительными выключателями и другими устройствами.
Значение уровня проводимости провода фазы должно быть наполовину больше нулевого проводника. Как правило, в этом случае используют стальные пластины, оболочки кабеля и другие материалы.
Зануляющие проводники проверяют на исправность при сдаче работ по подключению и проводке электроэнергии в здании, а также, через определенное количество времени, при пользовании электрической схемой.
Не менее одного раза в период 5 — летнего срока, производятся замеры значений сопротивления всей цепи фазного и нулевого проводника на корпусах самого дальнего оборудования от щита электропроводки, а также самого мощного оборудования в помещении.
Защитное зануление, в некоторых случаях, может выполнять работу защитного отключения. При этом, отличаются эти 2-е защитных системы тем, что в случае защитного отключения цепи, его можно использовать в любых условиях, при различных режимах заземляющего проводника, показателей напряжения цепи. В таких сетях можно обойтись и без провода нулевого подключения.
Расчет зануления необходимо производить с учетом всех условий работы и принципа его действия.
Защитное отключение выполняют с использованием защитной системы, которая отключает электрооборудование автоматически. При возникновении аварийных ситуаций и угроз поражения и нанесения электротравм человеку, к таким ситуациям можно отнести:
- короткое замыкание фазного провода на корпус;
- повреждение изоляции электрической проводки;
- неисправности на заземляющем контуре;
- нарушения целостности зануляющих проводников.
Эта защитная система нередко используется при невозможности провести защитные системы заземления и зануления. Но на ответственных участках, возможна установка защитного отключения и как дополнительный контур защиты человека и оборудования от поражения токами утечки и короткого замыкания.
При этом, их подразделяют, в зависимости от величины тока на входе и изменений реакции защитных устройств, на несколько схем:
- наличия напряжения на корпусе оборудования;
- силу тока при замыкании на провод земли;
- напряжения или силу тока в нулевом проводнике;
- уровня напряжения на фазе относительно значения на проводе земли;
- устройства для постоянного или переменного тока;
- устройства комбинированные.
Все системы защиты и отключения подачи тока в сеть оснащаются автоматическими выключателями. В их конструкции предусмотрена установка специального оборудования защитного отключения. При этом, период времени для отключения сети не должен превышать 2-е десятые секунды.
В заключение разберем вопрос, который может задать начинающий электрик.
Взаимозаменяемость защитных систем
Можно ли установить зануление вместо заземления? На этот вопрос любой специалист ответит «да», но только в промышленном здании.
В жилом помещении применять такую схему защиты следует в очень редких случаях, и только в нежилых помещениях. Это обусловлено, в первую очередь, с неравномерной нагрузкой на провод фазы и нейтрали.
При работе, на провода каждой фазы поступает одинаковая нагрузка, но по нейтрали общей цепи проходит достаточно малый ток. Каждому известно, что нельзя касаться фазы, но можно выполнять работу с нолем под нагрузкой.
При этом, сечение нулевого провода меньше провода фазы. При долгом использовании он окисляется на скрутках, нарушается слой изоляции при нагреве, в худшем случае он просто отгорит. При этом, напряжение фазы подходит к щитовой, затем, через провод ноля идет к потребителю. Корпуса приборов находятся под напряжением, повышается возможность поражения человека током.
Как советуют некоторые умельцы в Интернете, можно подвести к каждому бытовому прибору провода системы зануления, но это повлечет за собой значительные траты на проводку и последующий ремонт. Поэтому занулять источники в жилых помещениях нельзя.
Лучше в электрощите установить устройство защитного отключения и спокойно пользоваться бытовыми приборами. Каждое защитное устройство выполняет свое предназначение, при правильном расчете, монтаже и его использовании.
evosnab.ru
78. Заземление и зануление. Назначение, область применения и устройство.
Защитное заземление – преднамеренное электрическое соединение с землей или ее эквивалентом металлических нетоковедущих частей, которые могут оказаться под напряжением. Назначение защитного заземления – устранение опасности поражения людей электрическим током при появлении напряжения на конструктивных частях электрооборудования, т. Е. При замыкании на корпус.
Принцип действия защитного заземления – снижение до безопасных значений напряжений прикосновения и шага, обусловленных замыканием на корпус. Это достигается уменьшением потенциала заземленного оборудования, а также выравниванием потенциалов за счет подъема потенциала основания, на котором стоит человек, до потенциала, близкого по значению к потенциалу заземленного оборудования.
Область применения защитного заземления – трехфазные сети напряжением до 1000 В с изолированной нейтралью и выше 1000 В с любым режимом нейтрали. Типы заземляющих устройств. Заземляющим устройством называется совокупность заземлителя—металлических проводников, находящихся в непосредственном соприкосновении с землей, и заземляющих проводников, соединяющих заземляемые части электроустановки с заземлителем. Различают два типа заземляющих устройств: выносное (или сосредоточенное) и контурное (или распределенное).
Выносное заземляющее устройство характеризуется тем, что заземлитель его вынесен за пределы площадки, на которой размещено заземляемое оборудование, или сосредоточен на некоторой части этой площадки.
Данный тип заземляющего устройства применяют лишь при малых значениях тока замыкания на землю и, в частности, в установках напряжением до 1000 В, где потенциал заземлителя не превышает допустимого напряжения прикосновения. Преимуществом такого типа заземляющего устройства является возможность выбора места размещения электродов с наименьшим сопротивлением грунта (сырое, глинистое, в низинах и т. П.).
Контурное заземляющее устройство характеризуется тем, что его одиночные заземлители размещают по контуру (периметру) площадки, на которой находится заземляемое оборудование, или распределяют по всей площадке по возможности равномерно.
Безопасность при контурном заземлителе обеспечивается выравниванием потенциала на защищаемой территории путем соответствующего размещения одиночных заземлителей.
Внутри помещений выравнивание потенциала происходит естественным путем через металлические конструкции, трубопроводы, кабели и подобные им проводящие предметы, связанные с разветвленной сетью заземления.
Выполнение заземляющих устройств. Различают заземлители искусственные, предназначенные исключительно для целей заземления, и естественные — находящиеся в земле металлические предметы для иных целей.
Защитному заземлению подлежат металлические нетоковедущие части оборудования, которые из-за неисправности изоляции могут оказаться под напряжением и к которым возможно прикосновение людей и животных. При этом в помещениях с повышенной опасностью и особо опасных по условиям поражения током, а также в наружных установках заземление является обязательным при номинальном напряжении электроустановки выше 42 В переменного и выше 110 В постоянного тока, а в помещениях без повышенной опасности — при напряжении 380 В и выше переменного и 440 В и выше постоянного тока. Лишь во взрывоопасных помещениях заземление выполняете зависимо от значения напряжения установки.
Занулением называется преднамеренное электрическое соединение с нулевым защитным проводником металлических нетоковедущих частей, которые могут оказаться под напряжением.
Нулевым защитным проводником называется проводник, соединяющий зануляемые части с глухозаземленой нейтральной точкой обмотки источника тока или ее эквивалентом. Нулевой защитный проводник следует отличать от нулевого рабочего проводника, который также соединен с глухозаземленной нейтральной точкой источника тока, но предназначен для питания током электроприемников, т. е. по нему проходит рабочий ток.
Кроме того, поскольку зануленные части оказываются заземленными через нулевой защитный проводник, то в аварийный период, т. е. с момента возникновения замыкания фазы на корпус и до автоматического отключения поврежденной установки от сети, появляется защитное свойство этого заземления, подобно тому как имеет место при защитном заземлении. Иначе говоря, заземление зануленных частей через нулевой защитный проводник снижает в аварийный период их напряжение относительно земли.)
Область применения зануления — трехфазные четырехпроводные сети напряжением до 1000 В с глухозаземленной нейтралью. Обычно это сети напряжением 380/220 В, широко применяющиеся в машиностроительной промышленности и других отраслях, а также сети 220/127 В и 660/380 В.
Назначение нулевого защитного проводника — создание для тока короткого замыкания цепи с малым сопротивлением, чтобы этот ток был достаточным для быстрого срабатывания защиты, т.е. быстрого отключения поврежденной установку от сети.
Назначение заземления нейтрали — снижение до безопасного значения напряжения относительно земли нулевого проводника (и всех присоединенных к нему корпусов) при случайном замыкании фазы на землю.
Назначение повторного заземления нулевого защитного проводника — уменьшение опасности поражения людей током, возникающей при обрыве этого проводника и замыкании фазы на корпус за местом обрыва.
В самом деле, при случайном обрыве нулевого защитного проводника и замыкании фазы на корпус (за местом обрыва) отсутствие повторного заземления приведет к тому, что напряжение относительно земли оборванного участка нулевого проводника и всех присоединенных к нему корпусов окажется равным фазному напряжению сети Uф. Это напряжение, безусловно опасное для человека, будет существовать длительное время, поскольку поврежденная установка автоматически не отключится и ее будет трудно обнаружить среди исправных установок, чтобы отключить вручную.
Следовательно, повторное заземление значительно уменьшает опасность поражения током, возникающую в результате обрыва нулевого защитного проводника, но не может устранить ее полностью, т. е. не может обеспечить тех условий безопасности, которые существовали до обрыва.
В связи с этим требуется тщательная прокладка нулевого защитного проводника, чтобы исключить возможность его обрыва по любой причине. Поэтому в нулевом защитном проводнике в отличие от нулевого рабочего провода запрещается ставить предохранители, рубильники и другие приборы, которые могут нарушить его целостность.
Согласно требованиям Правил устройства электроустановок нулевой защитный проводник должен иметь повторные заземления лишь на воздушных линиях электропередачи, где он совмещается с нулевым рабочим проводом. При этом каждое повторное заземление должно иметь сопротивление не больше 60 Ом при напряжении 220/127 В, 30 Ом при 380/220 В и 15 Ом при 660/380 В; суммарное сопротивление всех повторных заземлений должно быть не больше 20 Ом при напряжении 220/127 В, 10 Ом при 380/220 В и 5 Ом при 660/380 В.
Занулению подлежат те же металлические конструктивные нетоковедущие части электрооборудования, которые подлежат защитному заземлению: корпуса машин и аппаратов, баки трансформаторов и др.
Технологическая оснастка 1
1. Типовые схемы установки деталей в приспособлении. 1
2. Расчёт сил зажима при закреплении деталей в 3-х кулачковом патроне. 2
3. Расчёт точности установки деталей в приспособлении. 2
4. Конструкции установочных элементов. 3
5. Типы силовых приводов. 5
МСИС 6
6. Нормирование микронеровностей поверхности. 6
7. Стандартизация и нормирование точности гладких цилиндрических поверхностей. 9
8. Влияние отклонений формы и расположения поверхностей на работу деталей машин. 11
9. Виды отклонений формы и расположения поверхностей. Обозначение их допусков на чертежах. 12
10.Выбор средств измерения для контроля точности деталей. 17
11. Понятие о допуске, предельных размерах, отклонениях и посадках. Обозначение посадок и полей допусков на чертежах. 18
12. Типы посадок; посадки в системе отверстия и системе вала. 20
Теория резания 21
13. Показатели качества обработанной поверхности, их зависимость от условий резания. Контроль качества. 21
14. Инструментальные материалы, их выбор и сравнение между собой. 22
15. Тепловые явления при резании и их влияние на качество обработки. 26
16. Зависимость температуры резания от условий резания. Уравнение теплового баланса. 28
17. Сила резания, её составляющие и их зависимость от условий резания. Мощность резания. Влияние сил резания на качество обработки. 31
18. Виды износа режущего клина и его влияние признаки. Критерий износа. Влияние износа на качество обработки. 32
19. Зависимость периода стойкости инструмента от условий резанья. Порядок назначения и расчета элементов режима резания. 33
20. Методы повышения эффективности режущих инструментов. 35
МРС 36
21. Проверка и испытание станков на геометрическую и кинематическую точность, жёсткость и виброустойчивость. 36
22. Эксплуатация и ремонт станков. Система ППР. Установка станков на фундамент и виброопоры. 38
23. Конструктивные особенности и эксплуатация станков с ЧПУ. 40
24. Разновидности систем управления станочным оборудованием. 42
25. Универсальность, гибкость и точность станочного оборудования. 43
26. Технико-экономические показатели станков, эффективноть, производительность и надежность станков. 44
27. Назначение, особенность применения и устройство промышленных роботов. 46
28. Основные узлы и механизмы универсальных металлорежущих станков (на примере токарных, фрезерных). 48
29. Основные технические характеристики промышленных роботов. 49
ТМС 51
30. Типы производства и их влияние на техпроцесс. 51
31. Формы организации производства, понятие о производственном процессе. 53
32. Систематические погрешности обработки и их учёт при анализе и управлении точностью обработок. 55
33. Технологичность изделий и деталей. 58
34. Требования к технологичности деталей при обработке на станках с ЧПУ. 60
35. Типизация техпроцессов, её сущность, преимущество и недостатки. Роль классификации деталей. 62
36. Случайные погрешности обработки и их учёт при анализе и управлении точностью обработки. 64
37. Методы расчета точности и анализа технологических процессов: 66
38. Сущность групповой обработки. Принцип образования группы и создания комплексной детали. Преимущество групповой обработки. 69
39. Структура расчетного минимального припуска. Методы расчета минимального припуска. 71
40. Принцип дифференциации и концентрации операций. 73
41. Классификация баз по числу лишаемых степеней свободы. 75
42. Классификация баз по функ-ому назначению. 76
43. Принципы постоянства и единства баз. 78
Автоматизация 79
44. Разновидность загрузочных устройств по способу сосредоточения в них деталей. 79
45.Классификация БЗУ и их целевые механизмы. 79
47. Классификация системы автоматического управления. 80
48.Система автоматического управления упругими перемещениями. 81
49. Экономическая эффективность автоматизации производства. 81
50. Особенности автоматизации сборочных работ. 82
51. Классификация средств активного контроля деталей и требования предъявляемые к ним. 83
САПР 84
52. Классификация САПР. 84
53. Состав и структура САПР. 84
54. Типовые решения при проектировании. Выбор типового решения. 85
55. Различные подходы к организации информационного фонда: размещение данных непосредственно в теле программы, запись данных в файл, использование баз данных, их преимущества и недостатки. 90
56. Основные методики автоматизированного проектирования технологических процессов: метод прямого проектирования (документирования), метод анализа (адресации, аналога), метод синтеза. 93
57. Назначение и возможность САПР «Компас-График» 106
Режущий инструмент 107
59. Инструментальная оснастка станков с ЧПУ. 107
60. Виды свёрл, их назначение. 108
61. Конструктивные элементы и геометрия зенкеров, их назначение. 109
62. Конструктивные элементы и геометрия разверток, их назначение. 110
63. Расточной инструмент. 110
64. Абразивные инструменты. 113
65. Виды фрез, их назначение. 116
66. Инструменты для образования резьбы. 119
67. Конструктивные элементы и геометрия протяжек, их виды и назначение. 121
68. Виды зуборезных инструментов, их конструктивные элементы и геометрия. 123
Проектирование МСП 124
69. Классификация механосборочных цехов. Основные вопросы, разрабатываемые при проектировании МСЦ. 124
70. Определение количества оборудования, численности работающих и площади МСЦ. 126
71. Планировка оборудования и рабочих мест механического цеха. 128
Проектирование и производство заготовок 131
72. Выбор рационального метода получения заготовки. 131
73. Виды заготовок и область их применения. 132
74. Специальные виды литья. 133
75. Технико-экономическое обоснование выбора заготовок. 133
Безопасность жизнедеятельности 135
76. Организация службы безопасности труда на предприятии. 135
77. Расследование и оформление актов несчастных случаев, связанных с производством 140
78. Заземление и зануление. Назначение, область применения и устройство. 142
148
studfile.net
