Заземление / ПУЭ 7 / Библиотека / Элек.ру

2.3.71. Кабели с металлическими оболочками или броней, а также кабельные конструкции, на которых прокладываются кабели, должны быть заземлены или занулены в соответствии с требованиями, приведенными в гл. 1.7.

2.3.72. При заземлении или занулении металлических оболочек силовых кабелей оболочка и броня должны быть соединены гибким медным проводом между собой и с корпусами муфт (концевых, соединительных и др.). На кабелях 6 кВ и выше с алюминиевыми оболочками заземление оболочки и брони должно выполняться отдельными проводниками.

Применять заземляющие или нулевые защитные проводники с проводимостью, большей, чем проводимость оболочек кабелей, не требуется, однако сечение во всех случаях должно быть не менее 6 мм².

Сечения заземляющих проводников контрольных кабелей следует выбирать в соответствии с требованиями 1. 7.76-1.7.78.

Если на опоре конструкции установлены наружная концевая муфта и комплект разрядников, то броня, металлическая оболочка и муфта должны быть присоединены к заземляющему устройству разрядников. Использование в качестве заземляющего устройства только металлических оболочек кабелей в этом случае не допускается.

Эстакады и галереи должны быть оборудованы молниезащитой согласно РД 34.21.122-87 «Инструкция по устройству молниезащиты зданий и сооружений» Минэнерго СССР.

2.3.73. На кабельных маслонаполненных линиях низкого давления заземляются концевые, соединительные и стопорные муфты.

На кабелях с алюминиевыми оболочками подпитывающие устройства должны подсоединяться к линиям через изолирующие вставки, а корпуса концевых муфт должны быть изолированы от алюминиевых оболочек кабелей. Указанное требование не распространяется на кабельные линии с непосредственным вводом в трансформаторы.

При применении для кабельных маслонаполненных линий низкого давления бронированных кабелей в каждом колодце броня кабеля с обеих сторон муфты должна быть соединена сваркой и заземлена.

2.3.74. Стальной трубопровод маслонаполненных кабельных линий высокого давления, проложенных в земле, должен быть заземлен во всех колодцах и по концам, а проложенных в кабельных сооружениях – по концам и в промежуточных точках, определяемых расчетами в проекте.

При необходимости активной защиты стального трубопровода от коррозии заземление его выполняется в соответствии с требованиями этой защиты, при этом должна быть обеспечена возможность контроля электрического сопротивления антикоррозийного покрытия.

2.3.75. При переходе кабельной линии в воздушную (ВЛ) и при отсутствии у опоры ВЛ заземляющего устройства кабельные муфты (мачтовые) допускается заземлять присоединением металлической оболочки кабеля, если кабельная муфта на другом конце кабеля присоединена к заземляющему устройству или сопротивление заземления кабельной оболочки соответствует требованиям гл. 1.7.

Способы заземления экранов кабеля с изоляцией из сшитого полиэтилена

В данной статье речь пойдет о способах заземления экранов кабеля с изоляцией из сшитого полиэтилена, для уменьшения потерь в экранах кабеля и рассмотрены схемы быстродействующей защиты кабеля при заземлении экранов.

Так при обследовании линии 10 кВ длиной 4,1 км, обнаружено, что при подаче транзитного тока в одну из фаз от постороннего источника питания, экран которой заземлен с двух концов, то в этом случае ток в экране этой фазы равен току в жиле фазы. Отсюда возникло подозрение о больших потерях в экранах кабелей, которые заземлены с обоих концов. ПУЭ это подтверждает (с. 226, 227). Однако под рабочей нагрузкой 200 Ампер ток в экране при замере, составил всего 50 Ампер. Но и это создает значительные потери.

Более рациональным выглядит способ заземления экрана с одного конца кабеля, логично — со стороны питания. Таким образом достигаются два положительных эффекта: значительно уменьшаются потери в кабелях, и появляется возможность выполнить быструю и селективную защиту кабеля при к.з. между жилой и экраном, в результате чего есть возможность прокладывать кабель с минимальной площадью сечения экрана, что значительно уменьшает затраты.

Согласно ПУЭ, для защиты изоляции именно экрана в варианте заземления с одного конца кабеля, необходимо подключить три ОПН к экранам с другого конца.

Если ОПН устанавливать только один на три фазы и при этом соединить между собой три экрана, то такой режим по потерях, идентичен варианту двустороннего заземления экранов, следовательно он не дает положительного эффекта (и не рассматривается в ПУЭ).

Проведенный в соответствии с ПУЭ расчет наведенного в экранах напряжения от внешнего трехфазного к.з. между фазами в кабельной линии длиной 4,1 км, не подтверждает необходимость применения защиты от перенапряжений (наведенное напряжение составляет около 1,5 кВ при трехфазном к.з. в конце линии). Однако, рекомендации ПУЭ не учитывают того, что напряжение на незаземленном конце экрана, будет значительно выше в момент к.з. между двумя фазами через экран одной из этих фаз. Поясню это на примере рис. 1.

Как мы видим, к суммарному сопротивлению фазы А кабеля и его экрана, прикладывается линейное напряжение. Сопротивление экрана больше от сопротивления жилы кабеля, поэтому и напряжение снижено из-за к.з. с 10,5 кВ до 7 кВ, напряжение (ориентировочное), что прикладывается к жиле и экрану в месте к.

з. на экране может превысить и 4 кВ, что значительно больше от наведенного при трехфазном к.з., и больше от допустимого напряжения между экраном и землей.

Этот вывод вызывает подозрение, что при некоторых межфазных к.з., будут срабатывать ОПН защиты экранов. Берем во внимание, что напряжение испытания экранов кабелей относительно земли, составляет всего 5 кВ с частотой 0,1 Гц. Это по сути постоянное напряжение, полярность которого должно плавно меняться через 10 сек. Напряжение, которое прикладывается в момент к.з., имеет частоту 50 Гц. Из-за отсутствия информации о допустимом максимальном напряжении в экранах, предполагаем, что ОПН должен быть для кабелей сети 10 кВ с рабочим напряжением 3 кВ (минимальное напряжение для существующих ОПН).

На рис. 2 показан возможный вариант селективной быстродействующей защиты кабеля при заземлении экранов, только со стороны источника питания (пунктиром обозначено экраны кабелей).

При однофазном замыкании одной жилы кабеля с экраном, срабатывает сигнализация от кабельного трансформатора тока типа ТЗЛМ, охватывающий жили всех трех фаз.

При переходе однофазного к.з. в двухфазное, при внешнем втором к.з. через экран фазы с повреждением, протекает ток двухфазного к.з., который проходит через кабельный трансформатор к контуру заземления. Поэтому, без выдержки времени может сработать защита по такой схеме.

Однако при к.з. на двух фазах, именно кабельной линии, эта защита становится недееспособной, поскольку векторы токов экранов фаз, противоположны по направлению и равны по величине. Поэтому сумма векторов токов равна нулю и защита не сработает. Так что для достижения цели, заземление экранов, следует пропускать через два кабельных трансформаторы тока по схеме рис. 3. Этот вариант возникает из-за отсутствия альтернативы.

В этом варианте, вторичный ток к.з. между жилами и экранами фаз А и В в ТАА дают двойной эффект, а при к.з. фаз А и С, и фаз В и С защита также работоспособная от ТАС. Таким образом, мы получим полноценную токовую отсечку, которая соответствует требованиям к релейной защите, абсолютно селективную, и которая не имеет мертвой зоны.

Тогда и токовую отсечку со схемы межфазной защиты возможно демонтировать. Дополнительный эффект — можно уменьшить затраты на медь экрана. Экран при такой защите, может быть минимального сечения. Несмотря на то, что экран рассчитывается с учетом времени продолжительности к.з., который в свою очередь, зависит не только от уставок защиты, а и от возможного отказа выключателя в момент повреждения кабеля, то правомерно предлагаемую защиту нужно выполнять с отключением также дублирующих выключателей по схеме приведенной на рис.4.

Тогда продолжительность тока при к.з. на экране, не превысит 0,4 сек, что дает возможность уменьшить площадь сечения экрана кабеля.

Идеальная защита кабеля может быть выполнена по схеме рис.5, если каждый экран с конца от подачи напряжения, заземлить через трансформаторы тока, к которым присоединены токовые реле защиты. Предполагаем, что трансформаторы тока могут быть и низковольтными, за неимением места для установки и низкий уровень напряжения от к. з. в экранах при контуре заземления.

Удаленность кабеля или участка кабеля от источника питания облегчает условия для экранов кабеля в связи с уменьшением токов к.з. Лучшим вариантом защиты кабеля мог бы быть пока, только теоретический. Для реализации данного варианта нужно релейное устройство, которое может быть установлено вместо трансформаторов тока по схеме на рис. 5.

Устройство должно контролировать ток каждого экрана всех фаз и мгновенно действовать на отключение выключателя при появлении на экране тока, что превышает 100-200 Ампер (надежная отстройка от емкостного тока сети).

Выводы

Предложенные схемы защиты соответствуют высокому уровню надежности, быстродействию и селективности. Следует учитывать еще и тот факт, что межфазный ток к.з. в конце кабеля из сшитого полиэтилена будет меньше тока к.з. за кабелем, ибо, тот что в кабеле, перетечет к месту заземления через экраны жил, что значительно увеличивает сопротивление тока. Это обстоятельство не дает возможности организовать селективно токовую (дистанционную) защиту.

ПУЭ предлагает более сложные и дорогие варианты устранения этой проблемы, не являющие ни совершенными, ни дешевле (п. 3.2.94):

• дистанционная защита в простейшем исполнении;
• поперечная или продольная дифференциальная защита и тому подобная.


Поперечная дифференциальная защита возможна при наличии двух параллельных линий, а продольная требует прокладки дополнительного контрольного кабеля и дополнительного комплекта трансформаторов тока.

Вышеуказанный вариант защиты, не подходит для кабелей, которые могут питаться поочередно с обоих концов. Но эти кабели несколько удалены от источников питания, поэтому последствия при их повреждении несколько легче.

Данный материал подается как стартовый материал для профессиональной критики.

Р.А. Данько — начальник СРЗА «Самарские распределительные сети»

Всего наилучшего! До новых встреч на сайте Raschet.info.

Заземление контрольного кабеля (Страница 1) — Релейная защита среднего напряжения — Советы бывалого релейщика

В настоящее время стал актуальным вопрос электромагнитной совместимости в электроэнергетике, вследствие применения на электрических подстанциях большого количества микропроцессорных устройств, помехоустойчивость которых к кондуктивным и излучаемым электромагнитным помехам на несколько порядков ниже, чем у электромеханических устройств. Вследствие этого, Заказчик практически во все технические задания на проектирование подстанций включает требование по обеспечению электромагнитной совместимости (ЭМС). В типовом техническом задании ОАО “ФСК ЕЭС” требуется на стадии проектирования рассматривать проблемы ЭМС в отдельном разделе с изложением основных и обоснованием дополнительных мероприятий для достижения необходимой электромагнитной обстановки (ЭМО).

Электромагнитная совместимость оборудования обеспечивается, в первую очередь, основными мероприятиями, к которым относятся компоновочные решения в распределительном устройстве и конструкция заземляющего устройства (ЗУ). Если основных мероприятий недостаточно для снижения уровня помехи ниже уровня жесткости испытаний на ЭМС, следует применять дополнительные мероприятия, наиболее действенным из которых является экранирование контрольных кабелей с заземлением экрана с двух сторон.

В случае недостаточности основных мероприятий по ослаблению наведенной высокочастотной помехи необходимо применять дополнительные мероприятия, а именно:

экранированные кабели с заземлением экрана с одной или двух сторон;
прокладку контрольных кабелей в металлических трубах;
использование кабельных лотков с повышенным коэффициентом экранирования.

Следует отметить, что при применении экранированных контрольных кабелей с заземлением экрана по обоим концам обязателен расчет термической стойкости экрана при однофазных коротких замыканиях в различных точках на территории подстанции.

Взято отсюда http://www.era-ems.ru/ems1.htm

Иначе говоря, на объекте должна быть обеспечена нормальная электромагнитная совместимость. Применение экранированного кабеля должно быть обосновано (он стоит денег). На практике раздел электромагнитной совместимости стоит дороже разницы между экранированным и неэкранированным кабелем. Поэтому в последнее время всегда закладывают экранированный.

http://www.linkedin.com/in/sergeishumkov

Заземление экранов кабеля на переходном пункте, выполненном на опоре: опыт заземления экранов на ПКПО-КВ

Заземление экранов кабеля — обязательная процедура при строительстве кабельных линий электропередачи и связи.

Зачем нужен экран кабеля

Экран кабеля представляет собой наложенный на кабель металлический слой, выравнивающий электрическое поле вокруг изоляции, чтобы уменьшить ее старение и ограничивающий это поле в пределах кабеля. Экран не позволяет полю
оказывать воздействие на расположенное рядом электрооборудование или на другие кабели. Он защищает кабель от внешнего электрического воздействия — электромагнитных полей, молний, блуждающих токов и т. д. В качестве общих экранов могут служить металлические оболочки, фольга, оплетки, броня и заземленные концентрические токопроводящие жилы.
Экраны необходимы из-за высокого уровня напряжения в жилах силовых кабелей в сетях классов напряжения 6 кВ и более, как обязательный элемент конструкции. Они обеспечивают надежную и безопасную эксплуатацию кабелей, защищают электрооборудование и человека от поражения электрическим током.

Установка экрана кабеля: основные схемы

Основными схемами соединения и заземления экранов являются:

• заземление экранов с двух сторон;
• заземление экранов с одной стороны;
• транспозиция экранов (один или несколько полных циклов).

Заземление экрана кабеля удобно выполнять по краям кабельной линии — обычно именно там устанавливаются концевые муфты для вывода экранов кабеля и располагаются заземляющие устройства. Для соединения экранов кабеля с заземляющим устройством используются концевые коробки. Кроме непосредственной функции заземления они также позволяют получить доступ к экранам кабеля, он нужен при проведении испытаний оболочки кабеля и поиска повреждений в кабеле.

Заземление экранов кабеля на переходном пункте ПКПО-КВ

Соединение выведенного из концевой муфты экрана кабеля с концевой коробкой осуществляется с помощью изолированного провода соединительного ППС. Он исключает прикосновение к экрану на участке между муфтой и коробкой. Провод ППС заводится в коробку снизу для снижения вероятности попадания внутрь влаги — по сути он является продолжением экрана от муфты до коробки. Поэтому следует применять провод с сечением жилы, равным сечению экрана, и также из меди. Оболочка кабеля, как правило, имеет толщину, соответствующую изоляции 6 кВ. Поэтому провод ППС также должен иметь изоляцию данного класса напряжения.

На фотографиях со строительной площадки в г. Петрозаводск, хорошо видно, как на переходном пункте ПКПО-КВ, из концевой муфты вместе с основным кабелем выходит провод заземления ППС. Далее, спускаясь по кабельной лестнице на стволе опоры, провода заземления заходят в концевую коробку — по три провода в каждую из двух установленных концевых коробок. Из коробки в свою очередь выводится четвертый провод, соединяемый с пластиной заземления опоры. От пластины к контуру заземления ведет специальная стальная полоса заземления (на фотографиях провода находятся в процессе монтажа). Таким образом происходит заземления экранов кабеля.

Для заземления экрана кабеля на том конце, где устанавливается переходный пункт, можно использоваться простую концевую коробку, в которой экраны объединяются и заземляются одним проводом. Если со стороны переходного пункта экран кабеля не заземляется (при одностороннем заземлении кабеля), то используется коробка с ОПН: экраны кабеля соединяются с заземляющим устройством через экранные ОПН.

Металлический корпус коробки по условиям безопасности требуется заземлить. Заземление осуществляется отдельным проводом, который присоединяется к заземляющему устройству опоры.

Лучшие методы соединения и заземления армированного волоконно-оптического кабеля

В зависимости от типа брони, соединение и заземление могут быть необходимыми или ненужными.

Сара Чейз, Corning Cable Systems

Армированные оптоволоконные кабели часто прокладываются в сети для дополнительной механической защиты. Существует два типа армирования: замковое и гофрированное. Блокирующая броня — это алюминиевая броня, которая спирально обернута вокруг кабеля и используется в кабелях внутри и вне помещений.Он отличается прочностью и превосходной устойчивостью к раздавливанию. Гофрированная броня представляет собой стальную ленту с покрытием, намотанную продольно на кабель. Он используется в кабелях для наружной установки и обеспечивает дополнительную механическую защиту и защиту от грызунов.

Прокладка армированного оптоволоконного кабеля имеет несколько преимуществ, но одним из неудобств является необходимость соединения и заземления кабеля. Это неудобство можно устранить, используя кабель с диэлектрической армировкой. Существуют варианты кабелей с диэлектрической броней, которые обеспечивают требуемую защиту без хлопот с заземлением и приклеиванием брони или дополнительных шагов по установке кабелепровода и кабеля, когда кабель не имеет какой-либо броневой защиты.

Преимущества армированного кабеля

При установке некоторых оптоволоконных кабелей необходимо обеспечить дополнительную защиту кабеля из-за условий окружающей среды. Эта среда может находиться под землей или в зданиях с перегруженными дорогами. Установка армированного оптоволоконного кабеля в этих сценариях обеспечит дополнительную защиту оптического волокна и повысит надежность сети, снизив риск простоя и повреждения кабеля из-за грызунов, строительных работ, веса других кабелей и других факторов.

$

	Кабель с кабельным вводом	Кабель с блокировкой брони	Полностью диэлектрический армированный кабель
Стоимость кабеля		$ 827
Стоимость трубопровода	240 $	$ 0	$ 0
Стоимость установки кабеля и .50 / фут	900 долл. США	450 долл. США	450 долл. США
Сравнение общей стоимости установки	1595 долл. США	1112 долл. США	долл. США для доступа и завершения	35 минут	55 минут	40 минут
Время заземления кабеля	0	30 минут	0

Альтернативой прокладке армированного оптического кабеля является установка кабелепровода и протягивание оптоволоконного кабеля. Однако размещение волоконно-оптического кабеля с одной арматурой обычно является более экономичным выбором. Нет необходимости устанавливать кабелепровод, что приводит к снижению стоимости установки до 40 процентов и времени установки до 50 процентов. В таблице на этой странице показано сравнение стоимости трех методов установки в помещениях, рассчитанных на стояки, для 300 футов 12-волоконного кабеля 50 мкм.

Гофрированные (вверху) и соединяющиеся (внизу) армированные кабели, показанные здесь, скреплены.Обратите внимание, что часть оболочки гофрированного армированного кабеля была удалена, чтобы показать броню в иллюстративных целях на этой фотографии. Во время реальной установки броня остается закрытой оболочкой кабеля.

Почему соединение и заземление?

Надлежащее заземление и соединение необходимы для безопасного и эффективного рассеивания нежелательного электрического тока, а также для обеспечения личной безопасности и безопасности на месте. Обычно оптоволоконные системы не передают электроэнергию, но металлические компоненты проводящего кабеля способны передавать ток.Это могло бы произойти, если бы металлический кусок кабеля, такой как блокирующая или гофрированная броня, вступил в контакт или в непосредственной близости с электрическим током от таких источников, как оголенная проводка, неисправные электрические системы, молния или другие события. Это создает возможность возникновения нескольких опасностей, таких как поражение электрическим током, пожар, повреждение электроники и сбои системы, приводящие к простою.

Соединение и заземление армированного оптоволоконного кабеля — это простые шаги в процессе установки, которые часто неправильно понимают или упускают из виду.Национальный электротехнический кодекс (NEC) и несколько отраслевых стандартов были установлены для обеспечения безопасного и эффективного соединения и заземления армированных оптических кабелей. Помимо NEC, в локальных сетях (LAN) традиционно используются общие телекоммуникационные кабели ANSI / TIA-568-C. 0 для помещений клиента, стандарт коммерческих зданий ANSI / TIA-569-B для телекоммуникационных путей и пространств и ANSI-J. -STD-607, Требования к заземлению (заземлению) и заземлению коммерческих зданий для телекоммуникаций, в качестве дополнительных указаний.Центры обработки данных также полагались на стандарт телекоммуникационной инфраструктуры ANSI / TIA / EIA-942 для центров обработки данных.

Другие ресурсы по передовым методам соединения и заземления включают документы, опубликованные Институтом инженеров по электротехнике и радиоэлектронике (IEEE), и Руководство по методам распределения телекоммуникаций (TDMM) BICSI. Кроме того, в одном месте могут действовать определенные местные правила, касающиеся заземления и соединения, которые могут отличаться от действующей редакции NEC и отраслевых стандартов.По конкретным вопросам, касающимся соблюдения, рекомендуется проконсультироваться с местными властями, имеющими юрисдикцию.

Pert Статья 770 NEC, волоконно-оптический кабель, содержащий нетоковедущие металлические компоненты, такие как броня или металлические прочностные элементы, считается проводящим. Вот почему токопроводящие оптоволоконные кабели должны быть соединены и заземлены, как указано в статье 770.100 NEC.

Как соединить и заземлить

Понимание того, как соединить и заземлить оптоволоконную систему с помощью армированного кабеля, может сбить с толку.Во-первых, важно понимать разницу между терминами «соединение» и «заземление». Согласно NEC и отраслевым стандартам, соединение — это постоянное соединение металлических частей с образованием электрического пути, который будет проводящим и непрерывным. Заземление — это процесс соединения этого пути с землей или каким-либо проводящим телом, которое служит землей. Когда все компоненты системы должным образом соединены вместе и заземлены на землю, снижается риск, связанный с повреждением персонала электрическим током или повреждением имущества и оборудования.

Первым шагом является соединение / скрепление брони кабеля с проводом связывающего или заземляющего электрода. Это можно сделать сразу после доступа к кабелю и обнажения брони. Связывающий проводник или перемычка — это короткий проводник, например медный провод, который поддерживает электрическую проводимость между двумя металлическими объектами. Соединительный провод должен быть внесен в список UL и изготовлен из меди или другого коррозионно-стойкого проводящего металла. Этот многожильный или одножильный провод может быть изолированным, покрытым или неизолированным.Большинство производителей кабелей поставляют изолированные медные жилы 6-AWG, внесенные в список UL. Размер 6-AWG является предпочтительным для заземляющего проводника, поскольку это позволяет ему соответствовать как NEC, так и ANSI-J-STD-607. Соединительный проводник может быть прикреплен к броне с помощью перечисленных зажимов, наконечников или соединителей, как указано в статье 250.70 NEC.

После установки зажима вокруг зажима и открытой брони можно обернуть виниловую ленту, чтобы защитить установщика и волокно от любых острых краев, где обнажается броня.

Для того, чтобы проводящий оптоволоконный кабель был полностью заземлен, соединительный провод кабеля должен быть присоединен к межсистемной клемме заземления (если имеется) или другому доступному месту в соответствии со статьей 770. 100 NEC. Терминал межсистемного соединения — это устройство, которое соединяет соединительные проводники с заземляющим электродом здания и, в конечном итоге, с землей. Обычно это достигается путем подключения заземляющего проводника к выделенному пути обратно к основной заземляющей шине электросвязи (TMGB) или шине заземления электросвязи (TGB).Выделенный путь может быть прямым или созданным путем присоединения к системе соединения стойки или шкафа, которая соединяет стойку или шкаф с TMGB или TGB. Конкретные требования к конструкции TMGB или TGB можно найти в ANSI-J-STD-607 и других отраслевых стандартах. Когда армированный кабель правильно подключен и заземлен, это сводит к минимуму риск нежелательного электрического тока, который потенциально может нанести вред персоналу, имуществу или оборудованию.

Показанный здесь полностью диэлектрический армированный кабель является альтернативой кабелю в кабелепроводе или соединенному и заземленному проводящему кабелю. Полностью диэлектрический армированный кабель не имеет металлических компонентов и, следовательно, не требует соединения или заземления.

Диэлектрическая альтернатива

Если оптоволоконный кабель в системе требует дополнительной защиты, существует альтернатива использованию кабелепровода или соединенного и заземленного проводящего кабеля, например, полностью диэлектрического армированного кабеля.

Поскольку в полностью диэлектрическом армированном кабеле нет металлических компонентов, нет необходимости заземлять или связывать кабель.Кроме того, конструкция кабеля обеспечивает более быструю и безопасную установку кабеля, поскольку по сравнению с токопроводящим кабелем он легче, легче доступен, а броня не дает острых краев при доступе. Кроме того, он по-прежнему обеспечивает необходимую защиту от опасностей окружающей среды, как проводящий армированный кабель.

Установка полностью диэлектрического армированного кабеля так же рентабельна, как и установка соединительного армированного кабеля, но при этом сокращается время, необходимое для соединения и заземления брони. Кроме того, это более рентабельно, чем установка кабелепровода и полностью диэлектрического кабеля.

При работе с армированными кабелями важно соблюдать правильные процедуры подключения и заземления. Однако во многих случаях при работе с оптоволоконным кабелем на него не обращают внимания. Если используется металлическая броня, соединение и заземление брони имеет важное значение для защиты персонала и оборудования. Однако этого шага можно избежать, используя диэлектрический армированный кабель.

Сара Чейз — специалист по техническим вопросам рынка в Corning Cable Systems ( www.corning.com/cablesystems) . В этой статье рассматривается тема заземления и соединения телекоммуникационных кабелей в соответствии с Национальным электротехническим кодексом. Посетите www.cutinginstall.com , чтобы просмотреть веб-семинар по NEC и кабелям, доступный по запросу.

Другие статьи CIM
Прошлые выпуски CIM

Статья 250 Заземление и соединение (продолжение)

05 Тест NEC 102 www. garyklinka.com

Инструкции:

1.Распечатайте эти страницы.

2. Обведите правильные ответы

3. Используйте Кодовую книгу NEC 2005 года.

4. Страница до последней страницы для форм проверки и рассылки инструкции.

Артикул 250-310 Заземление и соединение

1. Подключение (крепление) проводника заземляющего электрода к заземляющему электроду необходимо ___.

а) быть доступным

b) быть изготовлены таким образом, чтобы обеспечить постоянное и эффективный путь заземления

в) а и б

г) ни один из этих

250.68 (А) и (В)

2. Заземляющий провод. подключение к заземляющему электроду должно производиться ____.

a) проушины, указанные в списке

б) экзотермическая сварка

c) перечисленные штуцеры давления

г) любой из этих

250,70 и 250,8

3. Металлический отвод, установлен в подземной установке с жестким неметаллическим трубопроводом и изолированы от возможного контакта минимальной крышкой ____ с любой частью локоть, заземлять не требуется.

a) из 6 дюймов

b) из 12 дюймов

c) из 18 дюймов

d), как указано в таблице

250,80 Ex

4. Металлические корпуса и кабельные каналы для проводов добавлены к существующим установкам ____, которые не обеспечивают заземление оборудования не требуется, если оно меньше 25 футов длиной, они не имеют вероятного контакта с заземленным проводящим током. материала и защищены от контакта с людьми.

а) кабель в неметаллической оболочке

б) открытая

в) проводка трубчатая

г) все эти

250,86 Пример 1

5. Необходимо обеспечить склеивание. где необходимо обеспечить ____ и способность безопасно устранить любую неисправность ток, вероятно, будет наложен.

а) целостность цепи

б) фидуциарная ответственность

c) требования к листингу

г) спрос на электроэнергию

250.90

6. Сервисное оборудование, сервис кабельные каналы и кожухи служебных проводов должны быть соединены ____.

а) к заземленному проводу обслуживания

b) резьбовыми дорожками качения в корпуса, муфты, ступицы, корпуса трубопроводов и т. д.

c) перечисленными облигациями устройства с перемычками

г) любой из этих

250,92 (B) (1) — (4)

7. Сервисные металлические дорожки качения и кабели с металлической оболочкой, считаются эффективно скрепленными при использовании безрезьбовых муфт и соединителей _____.

а) неметаллическое

б) плотный

в) герметичный

г) они не допускаются для склеивания

250,92 (В) (3)

8. Доступные средства снаружи корпусов для межсистемного подключения ____ проводников должны быть предусмотрены на обслуживающем оборудовании и на средствах отключения.

а) соединение

б) заземление

в) вторичный

г) а и б

250.94

9. При склеивании корпусов металлические дорожки качения, рамы, арматура и другие металлические нетоковедущие части, любые непроводящую краску, эмаль или подобное покрытие необходимо удалить в _____.

а) контактные поверхности

б) резьба

в) вторичный

г) а и б

250.96 (А)

10. Для цепей более 250 напряжение на землю, электрическая непрерывность может быть сохранена между коробкой или корпус, в котором не должно быть выбивных отверстий увеличенного размера, концентрических или эксцентрических обнаружены, и металлический водовод ____.

а) фитинги безрезьбовые для кабелей с металлической оболочкой

b) двойные контргайки на резьбовом канале (одна внутренняя и одна вне коробки или корпуса)

в) арматура, имеющая плечи, которые плотно прилегают к коробке с помощью контргайки внутри или перечисленные фитинги, указанные для этой цели.

г) все эти

250,97 Пр. 1, 2, 3 и 4

11. Независимо от напряжения электрической системы, электрическая непрерывность нетоковедущих металлические части оборудования, кабельные каналы и другие кожухи во всех опасных (засекреченное) местонахождение, как определено в Статье 500, должно быть обеспечено любым из методы, указанные в 250. 92 (B) (2) — (B) (4). Один или несколько из этих _______ методы должны использоваться независимо от того, заземлено ли дополнительное оборудование. установлены проводники.

а) с заземлением

б) крепление

в) уплотнитель

г) соединение

250.100

12. Перемычки для подключения оборудования. на стороне поставки услуги должен быть не меньше размера, указанного в ____.

а) Таблица 250.66

б) Таблица 250.122

в) Таблица 310.16

г) Таблица 310.15 (В) (6)

250.102 (К)

13. Услугу предоставляет три металлических дорожки качения. Каждая дорожка качения содержит 600 тыс. Куб. М незаземленных (фазных) проводники. Определите размер служебной перемычки для каждой дорожки качения.

а) 1/0 AWG

б) 2/0 AWG

в) 225 тыс. Миль

г) 500 тыс. Миль

250.102 (К), Таблица 250.66

14.Какой минимальный размер медная перемычка для служебного кабельного канала, содержащего алюминиевые проводники 4/0 THHN?

a) Алюминий 6 AWG

б) 3 Медь AWG

c) Алюминий 4 AWG

г) 4 Медь AWG

250. 102 (C) Таблица 250.66

15. Оборудование клеевое. перемычку можно установить на внешней стороне дорожки качения, обеспечивая длину длина пробега не превышает ____, а соединительная перемычка проложена вместе с дорожкой качения.

а) 12 дюймов

б) 24 дюйма

в) 36 дюймов

г) 72 дюйма

250.102 (E)

16. Водопровод металлический. система (ы) должны быть связаны с ____.

а) заземленный провод на службе

б) корпус служебного оборудования

c) шина заземления оборудования или шина на любом щитке в пределах дом

г) а или б

250.104 (А) (1)

17.Здание или строение который подается от питателя, должен иметь внутреннюю металлическую водопроводную систему соединены проводником сечением от ____.

а) Таблица 250. 66

б) Таблица 250,122

в) Таблица 310.16

г) ни один из этих

250.104 (А) (3)

18. Открытый конструкционный металл которые соединены между собой, образуя стальной каркас здания, который намеренно не заземлен и может быть под напряжением, должен быть подключен к:

а) шкаф для служебного оборудования

б) Заземленный провод на сервисе

в) Заземляющий электрод достаточного размера

г) любой из этих

250. 104 (С)

19. Молниезащита. клеммы заземления системы ____ быть подключены к заземляющему электроду здания система.

а) должен

б) не должен

в) банка

г) ни один из этих

250.106

20. Открыто нетоковедущие металлические части стационарного оборудования, которые могут оказаться под напряжением должен быть заземлен где ____.

a) в пределах 8 футов по вертикали или 5 футов по горизонтали от земли, или заземленные металлические предметы

б) расположен во влажных или сырых местах и ​​не изолирован

в) в электрическом контакте с металлом

г) любой из этих

250.110 (1), (2) и (3)

21. Электрооборудование, стационарно установленное на салазках, и салазки должны быть заземлены с помощью перемычки для подключения оборудования, размер которой соответствует требованиям ____.

а) 250,50

б) 250,66

в) 250,122

г) 310,15

250,112 (К)

22. An провод заземления оборудования с или закрывающими проводники цепи должны иметь ___ или металлическую дорожку качения, как перечислен в 250.118.

а) медный провод

б) алюминиевый провод

c) алюминиевый провод с медным покрытием

г) любой из этих

250.118

23. Для гибкого металла кабелепровод (FMC) и гибкий металлический кабелепровод (LFMC), заземление оборудования проводник требуется независимо от размера защиты от перегрузки по току, если FMC или LMFC установлен по причине ____.

а) физическая защита

б) гибкость

в) защита от влаги

г) системы связи

250.118 (5) (d) и (6) (e)

24. Герметичный гибкий металлический кабелепровод (LFMC) размером от 1 до 1 дюйма может использоваться в качестве заземляющий провод оборудования, если длина любого обратного пути заземления не соответствует превышают 6 футов, и проводники цепи, содержащиеся в кабелепроводе, защищены с помощью устройств максимального тока номиналом ____ или меньше, когда кабелепровод не проложен для гибкости.

а) 15А

б) 20А

в) 30А

г) 60A

250.118 (6) (в)

25. Проводники с изоляция ____ не может использоваться для незаземленных или заземленных проводов.

а) зеленый

б) зеленый с одной или несколькими желтыми полосами

в) а или б

г) белый

250.119

26. Заземление оборудования. сечения проводов для отводов фидеров должны быть сечения в соответствии с ____ на основании номинальный ток устройства защиты цепи перед фидером, но не случае требуется, чтобы он был больше, чем проводники цепи.

а) Таблица 250.66

б) Стол 250.94

в) Стол 250.122

г) Стол 220.19

250,122 (G)

27. Аппаратура кондуктора. не должно быть меньше, чем показано в Таблице 250.122, но не должно быть больше, чем проводники цепи, питающие оборудование.

а) Правда

б) Ложь

250,122 (А)

28. При одиночном оборудовании заземляющий провод используется для нескольких цепей в одном кабельном канале или кабеле, размер одиночного заземляющего провода оборудования должен соответствовать ____.

а) совокупный рейтинг всех защит от сверхтоков устройства

б) самое большое устройство защиты от перегрузки по току из множества схемы

в) совокупный рейтинг всех нагрузок

г) любой из этих

250,122 (К)

29. Клемма электропроводки. устройство для подключения заземляющего провода оборудования должно быть обозначен зеленым, ____.

а) винт клеммы с шестигранной головкой не снимается сразу

b) шестигранная, не снимаемая клеммная гайка

c) соединитель напорного провода

г) любой из этих

250.126

30. При рассмотрении вопроса о том, оборудование надежно заземлено, металлический каркас здания прочен. разрешено использовать в качестве заземляющего проводника необходимого оборудования для переменного тока. оборудование.

а) Правда

б) Ложь

250,136 (А)

31. Кухонные плиты и сушилки для одежды. для существующих установок ответвлений, которые были установлены с рамой заземлен заземленным проводником цепи разрешено продолжать это практика, если все условия исключения до 250. 140 выполнены.

а) Правда

б) Ложь

250.140 Пример

32. Заземленная цепь провод нельзя использовать для заземления токоведущих металлических частей оборудование на стороне нагрузки ____.

а) средство отключения услуги

б) средства отключения отдельно выделенной системы

в) устройства максимальной токовой защиты для отдельно выделенных системы, не имеющие основных средств отключения

г) все эти

250.142 (В)

33. Необходимо использовать ____ для подключения клеммы заземления розетку с заземлением к заземленной коробке.

a) перемычка для подключения оборудования

б) перемычка заземления оборудования

в) а или б

г) а и б

250.146

34. Склейка оборудования. перемычка должна использоваться для подключения клеммы заземления розетки с заземлением. к заземленной коробке. Если коробка устанавливается на поверхность, прямое соединение металл-металл контакт между ярмом устройства и коробкой может быть разрешен для заземления розетка к коробке.

а) Правда

б) Ложь

250,146 (А)

35. Конструкция вилок розеточных. и _____, поскольку самозаземление разрешено для установления пути соединения между ярмо устройства и заземленную розетку.

а) утвержден

б) рекламируется

c) перечислен

г) установлено

250.146 (В)

36. Контактные устройства или хомуты, спроектированные и зарегистрированные как самозаземляющиеся. разрешены в сочетании с опорными винтами для установки цепь заземления между ярмом устройства и коробками скрытого типа.

а) Правда

б) Ложь

250.146 (В)

37. Где цепь проводников сращиваются внутри коробки или заканчиваются на оборудовании внутри или поддерживаются коробка, любые заземляющие провода оборудования, связанные с этой цепью проводники должны быть сращены или присоединены внутри коробки или к коробке с устройствами подходит для употребления.

а) Правда

б) Ложь

250. 148

38. При заземлении оборудования. провод (и) установлен в металлическом ящике, требуется электрическое подключение между заземляющим проводом оборудования и металлической коробкой, ограждение с помощью из ___.

а) винт заземления

б) соединение под пайку

c) указанное заземляющее устройство

г) а или б

250,148 (C) и (E)

39. Вторичные цепи Измерительный трансформатор тока и потенциала должен быть заземлен там, где обмотки подключаются к цепям с заземлением ____ или более, а в распределительных щитах — должны быть заземлены независимо от напряжения.

а) 300 В

б) 600 В

в) 1000 В

г) 150 В

250.170

40. Заземляющий провод. для вторичных цепей измерительных трансформаторов и для приборных шкафов не должен быть меньше ____ меди по AWG.

а) 18

б) 16

в) 14

г) 12

250,178

Артикул 280 Ограничители перенапряжения

41. Линия и проводники заземления для ОПН не должны быть короче ____ Медь AWG.

а) 14

б) 12

в) 10

г) 8

280,21

Статья 285 Переходное напряжение Ограничители перенапряжения (TVSS)

42. Статья 285 касается перенапряжения. разрядники.

а) Правда

б) Ложь

285,1

43. В списке указано TVSS для ограничения переходные напряжения за счет отклонения или ограничения импульсного тока.

а) Правда

б) Ложь

285.2

44. TVSS должны быть отмечены их номинальный ток короткого замыкания, и они не должны быть установлен там, где доступный ток короткого замыкания превышает этот номинал.

а) Правда

б) Ложь

285,6

45. TVSS можно подключить в любом месте помещения система электропроводки.

а) Правда

б) Ложь

285,21 (А)

46. Если не указано иное в другом месте Кодекса, Глава 3 должна использоваться для напряжений ____.

а) 600 вольт на землю или менее

б) 300 В между проводниками или менее

в) 600 В, номинальное или менее

г) 600 В RMS

300,2 (А)

47. Все кондукторы цепь, включая заземляющие и заземляющие провода оборудования, должны содержаться в одном ____.

a) дорожка качения

б) кабель

в) траншея

г) все эти

300.3 (B), см. 300.5 (1)

48. Открытые и скрытые места, где устанавливается кабельная или неметаллическая разводка кабельного типа через просверленные отверстия в балках, стропилах или деревянных элементах необходимо просверлить отверстия, чтобы что край отверстий ____ ближайшего края деревянного элемента.

а) не менее 1 дюйма из

б) непосредственно рядом с

в) не менее 1/16 дюйма от

г) 90 от

300.4 (А) (1)

49. Деревянные кабели. защита надрезов от гвоздей или шурупов с помощью стальной пластины толщиной не менее ____, установленной перед нанесена строительная отделка. Более тонкая пластина, обеспечивающая равную или лучшую можно использовать защиту, если она указана и отмечена.

а) 1/16 дюйма

б) 1/8 дюйма

в) в

г) ни один из этих

300,4 (А) (2)

50. Где проходит кабель ЯМ через заводские или полевые отверстия в металлических элементах, он должен быть защищен ____ втулки или ____ втулки, закрывающие металлические края.Фитинг защиты должен надежно закрепить в проеме перед прокладкой кабеля.

а) утвержден

б) опознано

c) перечислен

г) ни один из этих

300,4 (В) (1)

51. Установленные методы проводки. за панелями, обеспечивающими доступ, например, пространство над подвесным потолком, должны быть ____ в соответствии с их применимыми статьями.

а) поддерживаемый

б) окрашенная

c) в металлической дорожке качения

г) все эти

300.4 (С)

52. При невозможности обслуживания минимальное необходимое расстояние от края деревянного каркаса, когда установка кабельной или неметаллической дорожки качения параллельно элементу каркаса, кабель или дорожка качения должна быть защищена от проникновения винтами или гвоздями стальной пластина или втулка не менее ____ и соответствующей длины и ширины, чтобы покрыть площадь разводки. Более тонкая пластина, обеспечивающая равную или лучшую защиту может использоваться, если он указан и отмечен.

а) толщиной

б) 1/8 дюйма толщиной

в) 1/16

г) 24 калибр

300.4 (Д)

53. Где под землей проводники и кабели выходят из-под земли, они должны быть защищены ограждения или кабельные каналы до точки на _____ выше конечного уровня. Ни в коем случае нельзя защита должна превышать 18 дюймов ниже уровня земли.

а) 3 футов

б) 6 футов

в) 8 футов

г) 10 футов

300,5 (Д) (1)

54. Какое минимальное покрытие требования в дюймах для прямого закапывания УФ-кабеля, устанавливаемого на открытом воздухе, подает питание на цепь 120В, 30А?

а) 6 в.

б) 12 дюймов

в) 18 дюймов

г) 24 дюйма

Таблица 300.5 Столбец 1

55. При установке дорожек качения, под землей в жестких неметаллических кабелепроводах и других одобренных кабельных каналах, там Должно быть не менее _____ обложки.

a) 6 дюймов

б) 12 дюймов

в) 18 дюймов

г) 24 дюйма

Таблица 300.5, столбец 3

56. UF-кабель, используемый с 24В. Система ландшафтного освещения допускается иметь минимальное покрытие ____.

а) 6 дюйм

б) 12 дюймов

в) 18 дюймов

г) 24 дюйма

Таблица 300.5, столбец 5

57. Прямые проводники. или кабели могут быть сращены или нарезаны без использования соединительных коробок, когда соединение или ответвитель выполняется в соответствии с 110.14 (B).

а) Правда

б) Ложь

300,5 (E)

58. Трубопроводы или кабельные каналы. через которые влага может контактировать с токоведущими частями, должна быть ____ на одном или обоих заканчивается.

а) запломбированный

б) заглушка

в) втулка

г) а или б

300,5 (Г)

59. Все кондукторы такая же цепь должна быть ____.

a) в той же дорожке или кабеле

б) в непосредственной близости в той же траншее

c) того же размера

г) а или б

300,5 (I), см. 300.3 (B)

60. Кабели или кабельные каналы. для установки с использованием наклонно-расточного оборудования должно быть ____.

а) с маркировкой

б) внесены в списки

в) с маркировкой

г) утвержден

300,5 (К)

61. Что из перечисленного металлические части должны быть защищены от коррозии как изнутри, так и снаружи?

а) Дорожки качения из черных металлов

б) Отводы металлические

в) Ящики

г) все эти

300,6 (А)

62. Дорожки качения металлические, боксы, арматура, опоры и опоры могут быть установлены в бетоне или в прямой контакт с землей или другими участками, подверженными сильным коррозионным воздействиям воздействий, если ____ одобрено для условий, или где обеспечено защита от коррозии, одобренная для этой цели.

а) почва

б) из материала

c) квалифицированный установщик —

г) ни один из этих

300,6 (А) (3)

63. Неметаллические дорожки качения, кабельные лотки, кабельная шина, вспомогательные желоба, ящики, кабели с неметаллическим внешняя оболочка и внутренняя металлическая броня или оболочка, оболочка кабеля, шкафы, колена, муфты, ниппели, фитинги, опоры и опоры должны быть изготовлены материала ____.

a) внесен в список для условия

б) утвержден для условия

c) как a, так и b

г) либо а, либо б

300.6 (С)

64. Неметаллические дорожки качения, кабельные лотки, кабельная шина, вспомогательные желоба, коробки и кабели с неметаллическим внешняя оболочка должна быть изготовлена ​​из материала, одобренного для данного состояния и где подвергаться воздействию химикатов, материалы или покрытия должны быть ___.

a) внесен в список как химически стойкий по своей природе

б) идентифицировано для конкретного химического реагента

c) как a, так и b

г) либо а, либо б

300,6 (К) (2)

65. В целом области, где ____ при обращении и хранении могут представлять собой сильные коррозионные условия, особенно влажные или влажные.

а) лабораторные химикаты и кислоты

б) кислоты и щелочные химические вещества

в) кислоты и вода

г) химикаты и вода

300,6 (D) FPN

66. Дорожки качения должны быть предусмотрены. с расширительными фитингами, где необходимо компенсировать тепловое расширение и сокращение.

а) Правда

б) Ложь

300.7 (В)

67. Дорожки кабельные металлические, кабельные. броню и другие металлические оболочки для проводников необходимо ____ соединить вместе образовывать непрерывный электрический проводник.

а) электрически

б) постоянно

в) металлически

г) ни один из этих

300,10

68. Где независимая поддержка Провода потолочного узла используются для поддержки кабельных каналов, сборных узлов и т. д. ящики над потолком, они должны быть закреплены с обоих концов. Кабели и кабельные каналы должен ____.

а) быть идентифицированным для этой цели

б) не опираться на потолочные решетки

c) не содержать проводников сечением более 14 AWG

г) идентифицировать по оранжевому цвету

300,11 (А)

69. Независимая опора. провода для проводки в огнестойком потолочном узле должны отличаться от огнестойкие опорные провода каркаса подвесных потолков по ____.

а) цвет

б) маркировка

в) прочие эффективные средства

г) любой из этих

300.11 (А) (1)

70. Дорожки качения разрешены использоваться в качестве опоры, если в дорожке качения есть источник электропитания. проводники для электроуправляемого оборудования, а кабельный канал используется для поддерживают проводники цепи класса 2 или кабели, которые подключаются к одному и тому же оборудованию.

а) Правда

б) Ложь

300,11 (В) (2)

71. Металлические или неметаллические кабельные каналы, броня кабелей и оболочки кабелей ___ между шкафами, коробками, арматурой или другие корпуса или розетки.

а) можно прикрепить изолентой

б) допускаются зазоры для расширения

в) должно быть непрерывным

г) ни один из этих

300,12

72. В многопроволочных цепях, целостность ____ проводника не должна зависеть от устройства соединения.

а) заземленный

б) с заземлением

в) заземление

г) а и б

300,13 (В)

73. При открытии пинта розетки, соединения или переключателя меньше 8 дюймов.в любом измерении каждый проводник должен быть достаточно длинным, чтобы выходить как минимум на ____ за пределы отверстия корпус.

а) 0 дюйм

б) 3 дюйм

в) 6 в

г) 12 из

300,14

74. Коробка или корпус кабелепровода не требуется, если кабели входят или выходят из кабелепровода или трубы, которая используется для обеспечить кабельную опору или защиту от физических повреждений. Примерка должна быть предусмотрен на конце (ах) кабелепровода или трубки к ____.

а) учитывают будущее подключение коробки

b) для будущей точки отвода

c) защитить кабель от истирания

d) позволяет подсоединить другой участок кабелепровода

300,15 (К)

75. Соединения и отводы бытовые. разрешено в шкафах или коробках с вырезом, если проводники, соединения и ответвители Не заполняйте пространство для проводки любым поперечным сечением более чем на ____ процентов.

а) 20

б) 40

в) 60

г) 75

300.15 (1) и 312,8

76. Втулка разрешена в вместо коробки или клеммы, где проводники выходят из желоба и входят или оканчиваются на оборудовании, таком как открытые распределительные щиты, открытое управление оборудование или подобное оборудование.

а) Правда

б) Ложь

300,16 (В)

77. Количество кондукторов. разрешенное в дорожке качения должно быть ограничено ____.

a) позволяют рассеивать тепло

б) предотвратить повреждение изоляции при установке

в) предотвращать повреждение изоляции при снятии проводов

г) все эти

300. 17

78. Дорожка кабельного ввода с разводкой сборки разрешены только в тех случаях, когда это специально разрешено в коде для применяемого метода подключения.

а) Правда

б) Ложь

300.18 (А)

79. Металлические дорожки качения не должны быть ____ путем приваривания к дорожке качения, если специально не предназначено для этого, или в противном случае это специально разрешено кодом Код .

а) поддерживаемый

б) прекращено

в) подключено

г) все эти

300.18 (В)

80. Вертикальный пробег от 4.01. Медь AWG должна поддерживаться с интервалом, не превышающим _____.

а) 80 футов

б) 100 футов

в) 120 футов

г) 40 футов

Таблица 300.19 (A)

81. _____ цветное, немагнитный металл, не имеющий нагрева за счет индукционного гистерезисного нагрева.

а) Сталь

б) Утюг

в) Алюминий

г) все эти

300. 20 (В) FPN

82. Проемы вокруг электрические проходы через огнестойкие стены, перегородки, полы, или потолки должны ____ для поддержания класса огнестойкости.

а) быть задокументированным

б) не допускается

c) тушить с использованием утвержденных методов

г) увеличить

300,21

83. Оборудование и приборы разрешено в каналах или водоотводящих камерах, используемых только для транспортировки окружающего воздуха если необходимо для их прямого воздействия на ____.

а) содержащий воздух

b) качество воздуха

в) температура воздуха

г) ни один из этих

300,22 (В)

84. Один из способов подключения: разрешено в воздуховодах или камерах, используемых для воздуха окружающей среды, ____.

а) гибкая металлическая труба любой длины

б) трубка металлическая электрическая

в) армированный кабель (Тип АС)

г) в неметаллической оболочке кабель

300,22 (В)

85. Пространство над повешенным потолок, используемый для кондиционирования воздуха, является примером ______ и ограничения по проводке _______ применяются.

а) пленум, 300.22 (б)

б) прочие помещения, 300,22 (В)

в) воздуховод, 300.22 (В)

г) ни один из этих

300,22 (К) FPN

86. Электропроводка в зона обработки воздуха под фальшполом для систем обработки данных разрешено в соответствии со статьей 645.

а) Правда

б) Ложь

300,22 (Г)

Статья 310 Проводники для Электромонтаж

87. Проводники должны быть изолированы, за исключением случаев, когда это специально разрешено NEC , чтобы быть неизолированными, например, для заземления оборудования целей.

а) Правда

б) Ложь

310,2 (А) Ex

88. В целом минимум размер фазы, нейтрали или заземленного проводника, разрешенного для использования параллельно установок ________ AWG.

а) 10

б) 1

в) 1/0

г) 4

310,4

89. Когда проводники проложены параллельно токи должны быть равномерно разделены между отдельными параллельные проводники, чтобы каждый провод был равномерно нагрет. Это достигается путем обеспечения того, что каждый из проводников в параллельном наборе имеет один и тот же ____ и все проводники заканчиваются одним и тем же номером.

а) длина

б) материал

в) площадь поперечного сечения

г) ни один из этих

310.4

90. Это не цель 310.4 требовать, чтобы проводники одной фазы, нейтрали или заземленной цепи провод должен быть таким же, как проводники другой фазы, нейтрали или заземленной цепи. проводник для достижения _____.

а) полярность

б) остаток

в) заземление

г) ни один из этих

310,4

91. Минимальный размер проводник, разрешенный в любом здании для ответвлений цепей до 600 В, — ____ AWG.

а) 14

б) 12

в) 10

г) 8

Таблица 310.5
92. Изолированные жилы, используемые во влажных помещениях, должны быть ____.

а) влагонепроницаемая в металлической оболочке

б) RHW, TW, THHW, THWN, XHHW

c) внесен в список для влажных помещений

г) любой из этих

310,8 (К)

93. Где проводники разные утеплители связаны вместе, предельная температура любого проводник не должен быть превышен.

а) Правда

б) Ложь

310.10

94. Есть четыре основных детерминанты рабочей температуры проводника, одна из которых ____ сгенерирована внутри проводника в результате протекания тока нагрузки.

а) трение

б) магнетизм

в) тепло

г) ни один из этих

310.10 ФПН № 1 (2)

95. Буквы, используемые для обозначения количество жил в кабеле ____.

а) D- Два изолированных провода, проложенных параллельно

б) M- Два или более изолированных проводника, скрученных по спирали

в) T- Два или более изолированных проводника, скрученных параллельно

г) а и б

310. 11 (С)

96. Жилы с изоляцией из ТФЭ. изготавливаются типоразмером от 14 до ____ AWG.

а) 2

б) 1

в) 2/0

г) 4/0

Таблица 310.13

97. Надпись на проводнике. изоляция указывает на предполагаемые условия использования. THWN имеет рейтинг ____.

а) 75C

б) для влажных помещений

в) а и б

г) недостаточно информации

Таблица 310.13

98. Тока, указанные в Таблицы Статьи 310 основаны только на температуре и не учитывают ____ во внимание.

а) постоянные нагрузки

б) падение напряжения

в) изоляция

г) влажные помещения

310,15 (А) (1) ФПН №1

99. Где шесть токопроводящие жилы проложены в одном кабелепроводе или кабеле, допустимая нагрузка каждого проводника необходимо отрегулировать с коэффициентом ____ процентов от его стоимости.

а) 90

б) 60

в) 40

г) 80

Таблица 310.15 (B) (2) (a)

100. Коэффициенты снижения номинальных характеристик проводника. не относятся к проводникам в ниппелях, длина которых не превышает ______.

а) 12 дюймов

б) 24 дюйма

в) 36 дюймов

г) 48 дюймов

310,15 (В) (2) (а) Пр. 3

Чтобы получить кредиты на непрерывное образование, следуйте инструкциям ниже инструкции.

1. Сначала распечатайте.
2. Заполните все поля применимый.
3. Укажите свой сертификат или лицензионный номер.
4. Хорошо позаботьтесь о кредитовании с состоянием и отправив вам результаты викторины по почте.

Отправить по почте

1. Листы тестов и ответов.
2. Заполните эту форму ниже полностью.
3. Применимые сборы по чеку к оплате Гэри Клинка.
4. Почта Кому: Гэри Клинка,
   , 228 Манделла КтнэнахВИ54956
   .
5. вопросов звоните: 920-727-9200 офис и факс или 920-740-6723 сотовый [email protected]

— —————————— Образовательный Форма подтверждения посещаемости курса ——————————

участников Имя Дата

Адрес

учетные данные Число Телефон #

Название и название курса 05 Nec Quiz 102 Идентификатор курса № 8542

Список имя каждого удостоверения участника

Зачислено ____ 3 часа ________

электронная почта адрес Факс

————————————————- ————————————————— ———————-

Кому завершит Gary Klinka www.garyklinka.com Моя учетная ссылка # 70172

Слушатель сдали курс более 70% оценка на дату

Заземление кабельного лотка: питание, приборы и связь

Ричард Дж. Бушарт, бывший технический директор Института кабельных лотков

Заземление всегда было спорной темой.Но с ростом цифровых высокочастотных систем проблемы становятся более сложными. Заземление означает соединение с землей или проводящим телом, которое действует вместо земли. В некоторых международных стандартах заземление называется заземлением. Склеивание — это соединение металлических частей между собой для обеспечения непрерывности электрического тока. Эти определения являются терминологией NEC и относятся к заземлению энергосистемы.

Назначение заземления:

• Противопожарная защита
• Защита от поражения электрическим током
• Защита электрической системы от замыканий на землю
• Грозозащитно-строительная и электрическая система
• Защита от электрических помех и электромагнитных помех
• Стабилизация напряжения

Заземление силовой цепи кабельных лотков описано в технических бюллетенях CTI, заголовки No.8, 11 и 12, а также разделы 318-3- © и 318-7 Национального электротехнического кодекса. Это также описано в стандарте NEMA VE-2.

Назначение заземления питания (статья 250) — минимизировать повреждение проводки или замыкания на землю оборудования. Системы кабельных лотков находятся на пути токов замыкания на землю. Системы кабельных лотков скрепляются между собой болтами, соединительными пластинами, зажимами и перемычками в местах, где в системе кабельных лотков имеются зазоры. Системы кабельных лотков не должны быть механически непрерывными, но должны быть электрически непрерывными.Кабельные лотки также прикрепляются к кабелепроводу, кабельному каналу или другим отводам проводки. Они также должны быть подключены к источнику питания. Все перемычки должны иметь размер (как минимум), соответствующий требованиям к заземляющим проводам оборудования. Обе боковые направляющие лотка необходимо приклеить к следующей секции. Кабельные лотки можно использовать в качестве единственного заземляющего проводника оборудования (EGC), но они должны соответствовать определенным критериям (только на соответствующих объектах, минимальные площади поперечного сечения, U.L., классифицированные по пригодности и т. Д.см. NEC 318-7).

Существуют и другие альтернативы — использование EGC в кабеле (включенный в список UL кабель может поставляться с EGC с проводниками определенных размеров) или отдельный EGC в кабельном лотке, который соединяет секции кабельного лотка вместе, а также может использоваться для подключения EGC к отдельным кабелям. выпадения из КТ. Эти две альтернативы можно использовать для неметаллических кабельных лотков. Кабели с заземляющими проводами оборудования внутри кабеля являются общепринятой практикой в ​​промышленности. Они обеспечивают двухточечное соединение источника питания с нагрузкой, однако любые кабелепроводы, кабельные лотки или кабельные каналы должны быть снова подключены к источнику питания.

Некоторые компании не принимают канал в качестве EGC.

Система EGC — критически важная система безопасности. Следовательно, целесообразно рассматривать систему кабельных лотков как проводник заземления оборудования, параллельный заземляющим проводам в кабелях или отдельному проводнику заземления.

Если системы кабельных лотков содержат только сигнальные и коммуникационные цепи, работающие с низким уровнем энергии, заземление питания согласно разделу 318-7 NEC не подходит, но необходимо заземление кабельного лотка для защиты от молний, ​​шума и электромагнитных помех.Для телекоммуникационных цепей стандарт 607 TIA / EIA «Требования к заземлению и соединению электросвязи в коммерческих зданиях» обеспечивает заземление этих систем. Возникают нарушения напряжения, напряжения, индуцированные молнией, и излучаемые электромагнитные помехи. Молниезащита является проблемой, если кабельные лотки расположены на крыше здания, на открытом воздухе или на пути тока молнии. Система воздушных кабелей может обеспечить защиту. NFPA780, Стандарт для установки систем молниезащиты, издание 1997 г., предоставляет критерии для защиты зданий от молний.

Также доступны конструкции кабельных лотков с экранированием EMI / RFI. Лоток полностью закрыт, а прокладки и крышки сконструированы и испытаны в соответствии со стандартами EMI для защиты чувствительных цепей в кабельном лотке от внешних электрических и магнитных полей. Сплошные нижние кабельные лотки также обеспечивают некоторую степень экранирования, как и крышки кабельных лотков. Сталь обеспечивает эффективное экранирование на частотах примерно до 100 килогерц, однако на более высоких частотах, в мегагерцовом диапазоне, алюминиевое или медное экранирование более эффективно.

Системы кабельных лотков, содержащие сигнальные и коммуникационные цепи, должны быть заземлены и, в некоторых случаях, экранированы от внешних электрических и магнитных помех. В дополнение к этим концепциям, CTI получил ряд вопросов, касающихся передачи электрического шума от силовой проводки в чувствительные цепи, потому что проводка находится внутри того же кабельного лотка или близко к кабельному лотку. Ключевой вопрос — насколько далеко должны быть друг от друга силовой и сигнальный кабели.Наиболее желательным вариантом является разделение силовых и сигнальных кабелей в отдельных кабельных лотках или разделение систем проводки барьером.

Чувствительность сигнальных систем зависит от ряда сложных факторов. Включая задействованные электронные схемы, изоляцию или связь с землей, фильтрацию, тип и логику сигнала, тип сигнального кабеля (нескрученная пара, витая пара, экранированная витая пара, коаксиальный кабель, коаксиальный кабель с двойным экраном) и характеристическое сопротивление цепи и кабеля. .Некоторые системы достаточно устойчивы к внешнему шуму. Например, инструментальные сигнальные системы и цепи связи от 4 до 20 мА достаточно хорошо справляются с шумом.

Некоторые компании и организации опубликовали свои собственные рекомендуемые методы, которым необходимо следовать. Национальным стандартом, который включает разделительные расстояния, является Стандарт 518 Института инженеров по электротехнике (IEEE), Руководство IEEE по установке электронного оборудования для минимизации входного электрического шума от внешних источников.Критерии расстояния между кабелями, содержащиеся в этом стандарте, являются большими и основываются на отраслевом опыте. Многие системы довольно хорошо работают с меньшими расстояниями. Многое зависит от конкретной установки. Типичное расстояние между кабелями в лотках, используемых в различных отраслевых стандартах, варьируется от двух дюймов до четырех футов. В некоторых ситуациях, вероятно, будет достаточно двух дюймов.

При применении новых приводов электродвигателей с регулируемой скоростью и широтно-импульсной модуляцией IGBT переменного тока с широтно-импульсной модуляцией возникает ряд проблем с шумом (и других проблем).Новые приводы IGBT генерируют импульсы с фактическим временем нарастания, которые создают импульсы высокого напряжения и высокой частоты в силовой проводке от электроники инвертора к двигателю. (IGBT — это новый тип силового полупроводника.) Эта силовая проводка по сути является излучателем высокочастотной энергии.

Частота шума может достигать 30 МГц. По этой теме был представлен ряд документов IEEE. В частности, они предоставляют подробный анализ исследований и измерения шума с использованием различных типов силовых кабелей двигателя.Напрашивается вывод, что с этой проблемой можно справиться правильным выбором заземления и кабеля питания. На этих частотах, согласно результатам испытаний, силовой кабель должен быть экранирован металлической броней или фольгой, медной или алюминиевой. В этих исследованиях и технических документах указано, что:

1. Следует использовать экранированный кабель типа TC или MC
2. Цветной металл, такой как алюминий, становится предпочтительным металлом на высоких частотах для экрана кабеля
3. Требуется дополнительное высокочастотное соединение

Системы кабельных лотков широко используются для поддержки чувствительных электронных схем.Для многих цепей требования к экранированию и разделению минимальны. Надлежащее внимание к следующему может помочь справиться с проблемами шума и электромагнитных помех:

• Сигнальный кабель
• Заземление сигнальных цепей и экранов кабелей
• Выбор кабеля
• Заземление кабельного лотка

Доведение двухпроводных цепей до кода

A. Пейтса Хирвонен, лицензированный подрядчик по электротехнике и владелец SESCO Electrical Inc. в Беркли, Калифорния., отвечает: Вообще говоря, если электрическая цепь была правильно подключена и соответствовала программному обеспечению, когда она была впервые установлена, то теперь ее нужно кодировать. Большинство инспекторов не заставят вас изменить существующую проводку, если она кажется исправной и правильно подключенной и не была изменена или добавлена ​​незаконным образом. Но когда подрядчик полностью открывает стены, пол или потолок и упрощает доступ к проводке, большинство инспекторов потребуют перемонтировать эти участки в соответствии с действующими нормами.

Проблема, конечно, с двухпроводной схемой в том, что она не заземлена. В старых кабелях Romex (NM) и BX (AC) не было отдельного заземляющего проводника, или провод был настолько маленьким (16 или 18 AWG), что его нельзя было бы засчитать по сегодняшним нормам. Этот тип кабеля обычно можно определить по оболочке, которая выглядит как змеиная кожа или просмоленная ткань. Тем не менее, есть старые двухпроводные Romex, которые выглядят как современные в пластиковой / виниловой оболочке, поэтому не предполагайте автоматически, что есть заземляющий провод.Откройте коробку и поставьте галочку.

В случае старого бронированного кабеля со стальной оболочкой (BX) использование металлического экрана в качестве заземления все еще разрешено, но я бы не стал этого делать. Если необходимо, убедитесь, что у разъема BX есть винт или какой-либо зажим, который действительно врезается в металл экрана, и что разъем очень надежно закреплен на боковой стороне металлической коробки с помощью стопорного кольца. Заземляющий путь может выйти из строя, если любое из этих соединений не является абсолютно безопасным. Если двухпроводная цепь находится в кабелепроводе (жестком или EMT), вы можете использовать кабелепровод в качестве пути заземления при условии, что все разъемы и муфты плотно затянуты.Тем не менее, я предпочитаю не полагаться на кабелепровод, а вместо этого всегда тянуть за отдельный зеленый заземляющий провод подходящего размера.

Есть несколько способов справиться с двухпроводным Romex или ручкой и трубкой. Допускается замена двухконтактной розетки на розетку GFCI или размещение всей цепи за выключателем GFCI. Однако у вас может не получиться удержать выключатель GFCI, потому что старые цепи имеют тенденцию иметь некоторую утечку на землю. Защита GFCI на самом деле намного лучше предотвращает поражение электрическим током, чем заземление, хотя вам потребуется пометить каждую розетку словами «нет заземляющего проводника».«Это напоминание людям не подключать сетевой фильтр к этой цепи, потому что он не будет работать, если он не заземлен должным образом.

Можно модернизировать схему, проложив отдельный заземляющий провод к ближайшей панели, сервисной магистрали или заземляющему электроду системы. Это имело бы смысл, только если бы схема, которую вы модернизировали, была близко к заземляющему электроду и вдали от любых панелей, включая главную. За время, необходимое для прокладки заземляющего провода к панели, вы можете так же легко проложить новый кабель с заземляющим проводом в нем.

Кстати, раньше считалось нормальным протянуть заземляющий провод к ближайшей трубе с холодной водой, и я видел, как они идут к чугунным водосточным трубам, газовым трубам, металлическим каналам и заземляющим стержням. Пожалуйста, не делайте ничего из этого! Трубы и воздуховоды представляют реальную опасность, если они находятся под напряжением без устранения неисправности, а грязь представляет собой путь заземления с высоким импедансом.

В конце концов, лучший и часто самый быстрый способ привести двухпроводную схему в код — это просто ее перепрограммировать.Если это невозможно, ваш инспектор может принять один из методов, описанных выше.

Уплотнения Roxtec для соединения и заземления обеспечивают электробезопасность

Решения Roxtec BG ™ и BG ™ B

Семейство продуктов Roxtec BG ™ и BG ™ B предназначено для безопасного и эффективного соединения или заземления армированных или экранированных кабелей и металлических труб через один вырез. Каждый модуль в системе Roxtec BG ™ или BG ™ B имеет отдельную проводящую склеивающую оплетку, которая непосредственно или через соседние модули контактирует с металлической рамой.Каждый кабель или труба, проходящие через систему, могут быть индивидуально связаны через модуль. В этом случае рама действует как промежуточная шина заземления при подключении к обычной системе заземления.

Решения Roxtec BG ™ B на 70% более эффективны по площади, чем кабельные вводы, и являются прямой заменой кабельных вводов, соединяющих кабели с металлической оболочкой и армированные кабели. С одним кабельным вводом вы можете изолировать один или несколько кабелей разного диаметра, обеспечивая при этом сертифицированное соединение или заземление.Решения эффективны и гибки, а благодаря простоте системы их легко установить.

Модуль Roxtec BG ™ состоит из двух идентичных половинок, которые при установке образуют единый блок. Цилиндрические концентрические слои резины составляют его центр, и они съемные, чтобы обеспечить плотное прилегание к кабелю. Резиновые слои позволяют адаптировать его как к диаметру оболочки кабеля для защиты окружающей среды, так и к броне кабеля для защиты от электричества.

Модули Roxtec BG ™ B имеют часть, обеспечивающую электрическую безопасность с одной стороны и защиту окружающей среды с другой, и являются идеальным решением для шкафов и электрических шкафов.

Модули Roxtec BG ™ имеют часть, обеспечивающую электробезопасность в центре, и защиту окружающей среды с обеих сторон. Решение Roxtec BG ™ работает в проходах в полу или стенах, где требуется сквозное соединение.

Решения Roxtec BG ™ и BG ™ B сертифицированы для:

• Электробезопасность
• Опасные (Ex) места
• Соединение и заземление
• Противопожарная, газо- и водонепроницаемость

Испытание системы Roxtec BG ™

Решения

Roxtec BG ™ разработаны для приложений, где могут возникать токи высокого уровня.Ток, соответствующий указанному уровню устойчивости, направляется через модуль к корпусу и его оконечному разъему. Текущий уровень определяется применимыми электрическими стандартами и зависит от размера маршрутизируемой услуги. Система Roxtec BG ™ справляется с этим, поскольку площадь поперечного сечения оплетки увеличивается с увеличением размера модуля.

В таблице показано поперечное сечение меди для каждого размера модуля и уровень тока, на котором он был протестирован. Это пример информации, которую можно найти в технических характеристиках.

Данные оплетки для каждого размера модуля

Устойчивость к току и скачкам напряжения для каждого размера модуля

Ошибка загрузки видео

Испытания в Roxtec — Заземление от короткого замыкания

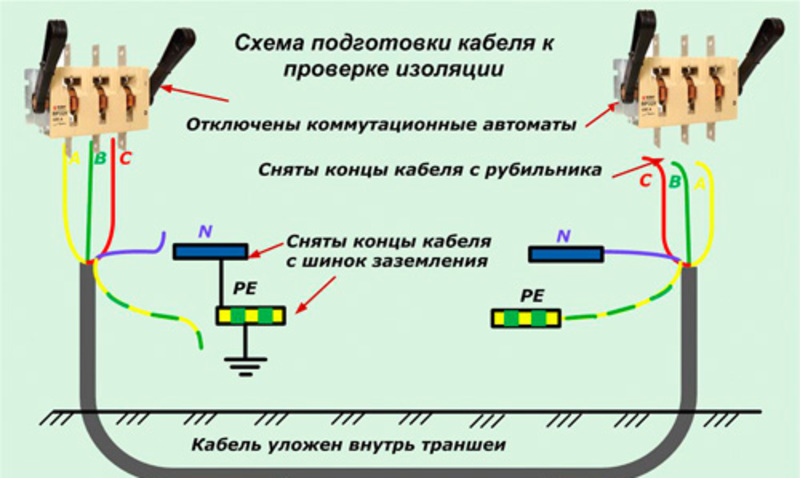

Как проверить работоспособность соединения и заземления

Во всех электрических установках необходимо проверить работоспособность. Чтобы проверить электрическую функциональность решений Roxtec BG ™, мы рекомендуем вам проверить контактное сопротивление 4-полюсным методом с минимум 10 АЦП в соответствии с национальным законодательством.

Проверка установки систем Roxtec BG ™

Решения Roxtec BG ™ для защиты от молний

Система молниезащиты, LPS, предназначена для отвода переходных токов, вызванных ударами молнии, на землю. Система Roxtec BG ™ не предназначена для использования в качестве основной системы молниезащиты. Вместо этого он защищает от воздействия непрямых ударов молнии. Даже непрямые удары молнии могут вызвать высокое напряжение в металлических предметах, кабелях или трубопроводах, находящихся поблизости.Используя уплотнения Roxtec BG ™, вы можете минимизировать воздействие непрямых ударов молнии. Скачки и переходные процессы от удара молнии имеют широкополосный спектр, что требует методов заземления, разработанных EMI, чтобы избежать повреждения оборудования.

Система Roxtec BG ™ протестирована в соответствии с IEC 62305-1, который является стандартом защиты от молнии. Этот стандарт является более жестким, чем IEC 60060-1, в котором удары содержат примерно в 20 раз больше энергии.

Метод электрического заземления и соединения многожильных кабелей

Металлическая оболочка и броня многожильных кабелей должны быть соединены и заземлены.

Заземляющие жилы кабеля должны быть медными полосами соответствующего сечения, проложенными в формованных кабельных желобах или каналах, или прикрепленными к стенам, бетонным или стальным конструкциям с помощью зажимов или зажимных планок, надлежащим образом закрепленных в подходящих дюбелях или резьбовых отверстиях. Расстояние между креплениями не должно превышать 1 м. Если полоса заземления заглублена или уложена в местах, где существует опасность коррозии, она должна быть снабжена антикоррозийной лентой из экструдированного термопласта или самоклеящейся ленты из ПВХ, которую на короткие отрезки можно наклеивать вручную на площадке.

Подрядчик должен соединить, если не указано иное, все оболочки и броню кабеля, опорные стальные конструкции и металлический корпус герметичных коробок, стыков и т. Д. С основной шиной заземления с помощью подходящих ответвлений, которые могут быть из неизолированных или изолированных многожильных проводов в соответствии с требованиями кабельной системы.

При необходимости следует использовать соединительные провода концентрического типа с подходящим сопротивлением. Система заземления и заземления подлежит утверждению Инженером и должна быть спроектирована с учетом требований последующего технического обслуживания.

Склеивание металлических экранов многожильных кабелей

Потери мощности в многожильном кабеле зависят от токов, протекающих через металлическую оболочку, которые необходимо минимизировать с помощью надлежащих методов соединения с заземлением, и, следовательно, общая пропускная способность кабеля по току может быть максимизирована. Ниже приведены используемые методы:

Двухстороннее соединение для многожильного кабеля

Соединение многожильного кабеля — соединение обоих концов

Метод соединения обоих концов применяется, в основном, в форме трилистника, используя преимущества низких потерь мощности.Оба конца кабеля должны быть скреплены кабельной оболочкой.

Одноточечное соединение для многожильного кабеля

Соединение многожильного кабеля — одноточечное соединение

Метод одноточечного соединения используется там, где оболочка кабеля не обеспечивает пути для внешних повреждений или циркулирующих токов. Между оболочкой и землей будет индуцированное напряжение в зависимости от длины кабеля, но ток не будет течь.

Перекрестное соединение для многожильного кабеля

Соединение многожильного кабеля — перекрестное соединение

Этот метод используется, когда непрерывная оболочка проходит от заземленного вывода к другому заземленному выводу.Поскольку это сенсационно, через соединение не будет протекать большой ток. Этот метод позволяет обеспечить максимальную пропускную способность кабеля по току, как при одноточечном соединении, но при большей длине трассы, чем у последнего. Это требует разделения экрана и дополнительных полей ссылок.

Экран кабеля заземлен только с одного конца

На рис. 4 показаны объединенные результаты двух моделей соединения. Эффект щита САУ — именно то, что предлагает модель RLC; то есть экран SPG представляет собой фильтр нижних частот для магнитных полей и фильтр верхних частот для электрических полей.Обе точки излома фильтров находятся на частоте, соответствующей длине экрана, составляющей четверть длины волны. Таким образом, щит САУ — это вовсе не щит. Эффекты экранирования находятся на несколько порядков ниже этих кривых. Последний момент заключается в том, что

SPG резонирует, так что индуцированный сигнал усиливается, а не ослабляется на резонансной частоте экрана. Эта модель является низкочастотной, однако в нее включены все соответствующие параметры.

Множество примечаний к приложениям и статей на эту тему, которые рекомендуют заземлять экран на одном конце, только искажают физику экранирования и ошибочно приписывают заземляющий контур к экрану, где сама цепь была частью исходного контура заземления.Экранирование кабеля и контуры заземления не должны быть связаны. Заземление экрана на обоих концах ослабляет связь с экранированными проводами примерно на отношение тока нагрузки к току экрана, SA ≈ Iload / Ishield ≈ ZT · l / 2 · Zload,

, где ZT — передаточное сопротивление экрана, l — длина, а Zload — сопротивление нагрузки обеих нагрузок. Например, экран кабеля с сопротивлением постоянному току (и низкочастотным передаточным сопротивлением, ZT · l = Rdc) 1 Ом и сопротивлением нагрузки 1 кОм будет иметь низкочастотное затухание экрана примерно 5 · 10-4 или 66 дБ.

Экраны должны быть «прикреплены» к коробкам на концах соответствующих кабелей, а не заземления, заземления здания или чего-либо еще. Военные стандарты, такие как Mil-Std-188-124B и FAA, все правильно понимают. Пора и всем остальным.

Ниже приводится перечень очень плохих советов из авторитетных источников:

(1) EE Times, «Заземление системы управления — Часть 2: Проводка заземления, заземление экрана и заземление источника питания, заземление экрана», Роджер Хоуп, Дэйв Харролд и Дэвид Браун, 15.07.2008: Правильное заземление экрана. путь заключается в заземлении экрана только с одного конца.

(2) EDN, «Заземление и экранирование: не подходит всем», Мартин Роу, старший технический редактор — 1 августа 2001 г .; Никогда не подключайте экран к земле с обоих концов. Это создаст контур заземления.

(3) Analog Devices, Analog Dialogue 17-1, 1983, Алан Рич, «Экранирование и защита, как исключить помехи типа помех, что делать и зачем это делать — рациональный подход»: не соединяйте оба концы щита заземлить.

(4) Википедия, Экранированный кабель: Обычный метод подключения экранированных кабелей — заземлить только исходный конец экрана, чтобы избежать контуров заземления.Википедия !! ??

(5) LTC486 Data Sheet: дополнительные экраны вокруг витой пары помогают уменьшить нежелательный шум и подключены к GND на одном конце.

(6) Maxim Integrated, TUTORIAL 2045, Общие сведения о синфазных сигналах: для любой экранированной пары (ей), несущей симметричные сигналы, вы должны подключить экран к земле на одном конце, обычно это приемный конец.

(7) web www.bobtech.ro, Руководство по электромонтажу для сетей RS-485, Указание по применению 001, Заземление: Если используется экранированная витая пара…, экран должен быть подключен к заземлению только на одном конце.(8) B & B Electronics, RS-422 И RS-485 ПРИЛОЖЕНИЯ EBOOK, Экранирование: Если используется экранированный кабель, экран должен быть заземлен только с одной стороны, предпочтительно заземлять.

(9) Alpha Wire, www.newark.com/pdfs/techarticles/alphawire/ USC.pdf, Общие сведения об экранированном кабеле: заземлите кабель с одного конца. Это исключает возможность возникновения шумовых контуров заземления.

(10) eeeic.eu/proc/papers/ 55. pdf, Технологический университет Котбуса, Германия и Технологический университет Вроцлава, Польша, Анке Фребель, «Экранирование кабеля для минимизации электромагнитных помех», III.ЗАЗЕМЛЕНИЕ ЭКРАНА КАБЕЛЯ: Если для соединения двух систем используется экранированный кабель, экран должен быть подключен к единому заземлению. Чтобы предотвратить проникновение электромагнитной энергии через экран, необходимо заземлить внешнюю поверхность экрана. На низком уровне

частот для возбуждения электрического поля более эффективно заземлять оба конца, тогда как для возбуждения H-поля следует отдавать предпочтение заземлению одного конца, так как это исключает образование токовой петли между кабелем и заземляющей пластиной.На высоких частотах схемы с заземлением на обоих концах избегают резонансов для возбуждений E-поля и H-поля. На практике часто предпочтительнее одно заземляющее соединение, поскольку это позволяет избежать контуров заземления. Однако для коротких кабелей на низких частотах напряжения, индуцированные электромагнитными помехами на обоих концах коаксиального кабеля, становятся почти равными, и один конец заземляется

необходим как для возбуждения электрического поля, так и для возбуждения H-поля. [Я добавил это, чтобы показать, насколько люди сбиты с толку по этому поводу. Автор попытался написать о защите, но только показал свое незнание предмета.Ему даже удалось поменять местами экранирование E-поля и H-поля.]

(11) www.calex.com/pdf/4ground_shield.pdf, Эта статья была написана для CALEX г-ном Ральфом Моррисоном, президентом INSTRUM и автором книги «Методы заземления и экранирования в приборостроении», опубликованной Wiley; Заземление и экранирование: экран входного кабеля нельзя заземлять более одного раза. [Только с цифрами, г-н Моррисон показывает другой конец экрана кабеля, подключенный к земле

через резистор 10 МОм.«Из пасти победы…»]

.
