Заземление или зануление – в чем разница, защитное заземление

в чем разница, плюсы и минусы

В предназначении и монтаже этих способов защиты от поражения электрическим током путаются даже профессиональные электрики. Речь идет не о всех, но прецеденты есть. А ведь элементарное понятие терминов иногда спасает десятки жизней. Даже если говорить не о поражении током, а о сдаче в эксплуатацию нового частного дома. Если выполнить защиту неправильно, контролирующая организация не разрешит подачу напряжения на вводной щит. И правильно сделает, никому не хочется брать на себя ответственность за жизни людей. Сегодня разберемся, что означают термины заземление и зануление, в чем разница между ними, и когда возможно использование того или иного способа защиты.

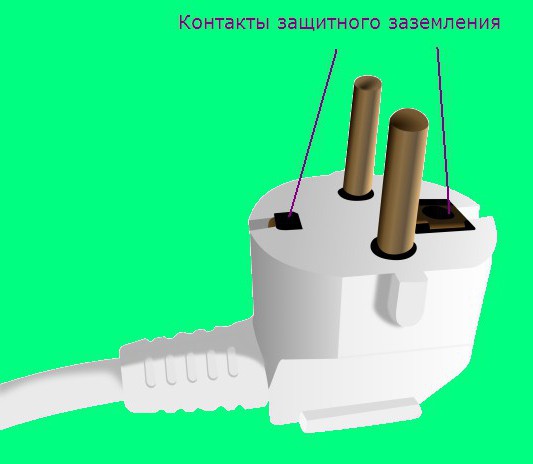

Правильно выполненное заземление – залог долговечности бытовых приборов и безопасности человека.

Содержание статьи

Требования электробезопасности: выдержки из ГОСТ

В соответствии с ГОСТ 12.1.009–76:

• защитное заземление – это преднамеренное электрическое соединение с землей или ее эквивалентом металлических нетоковедущих частей, которые могут  оказаться под напряжением;
• зануление – это преднамеренное электрическое соединение с нулевым защитным проводником металлических нетоковедущих частей, которые могут оказаться под напряжением.

В ГОСТ Р 50571.2– 94 «Электроустановки зданий. Часть 3. Основные характеристики» приводится классификация систем заземления электрических сетей: IT, TT, TN–С, TN–C–S, TN–S.

Однако иногда возможности заземлить устройства, нет. Тогда делается защитное зануление

Согласно ПУЭ заземление выполняется (при наличии контура или возможности его монтажа) в обязательном порядке. Заземленными должны быт все металлические корпуса электроприборов, которые гипотетически могут попасть под напряжение. Если возможность заземления отсутствует, производится защитное зануление с обязательной установкой устройств защитного отключения (УЗО) и автоматических выключателей в вводном электрическом щите.

Конечно, язык, которым написаны ПУЭ и ГОСТ бывает сложен для человека без электротехнического образования, а значит стоит разобрать подробно, что такое заземление и зануление на обычном языке, понятном простому обывателю.

Все металлические шкафы и корпуса приборов должны быть заземлены или занулены

Что такое заземление: как устроено, принцип работы и преимущества такой защиты

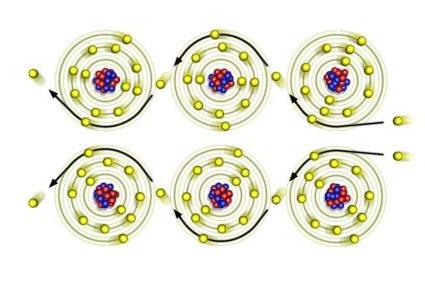

Принцип работы заземления в том, чтобы не допустить прохождения электрического тока через тело человека, если в силу каких-либо обстоятельств корпус электроприбора окажется под напряжением. Такое может случиться при повреждении изоляции жил кабеля. Рассмотрим пример. Жила с поврежденной изоляцией соприкасается с металлическим корпусом микроволновой печи. Хозяйка, готовя пищу на кухне, прикасается к электроприбору, который не заземлен. Это приводит к тому, что ток устремляется к земле, используя человеческое тело, как проводник. Итог может быть самым плачевным, вплоть до летального исхода.

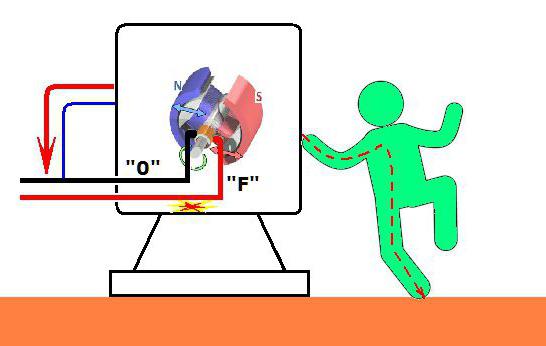

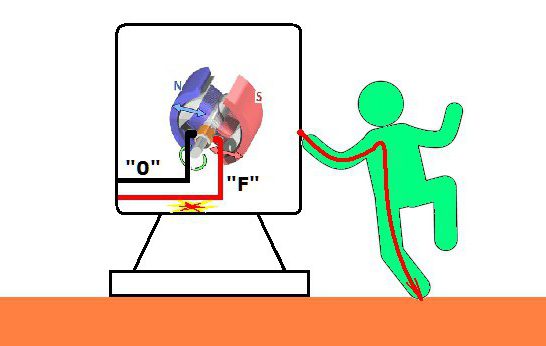

Неисправная электропроводка приводит к возникновению напряжения на корпусе бытовых приборов

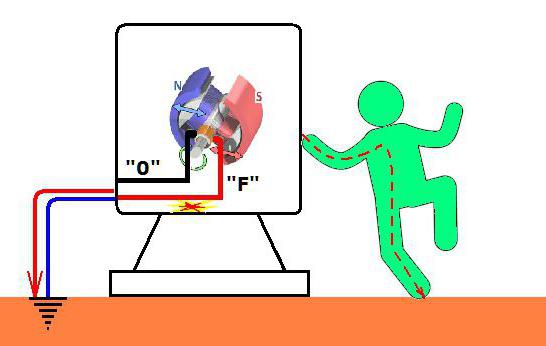

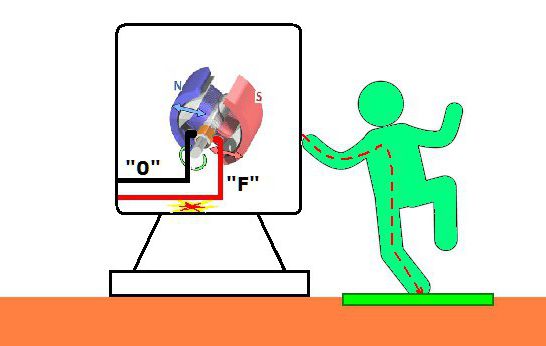

Теперь разберем для чего нужно заземление, как оно работает. Тот же пример, но уже с использованием защиты. Требования к заземлению применяются самые жесткие. При замерах сопротивление контура должно практически отсутствовать, что позволяет току беспрепятственно уходить в землю по шине. Законы физики не дают напряжению протекать через человеческое тело, которое имеет свое сопротивление. У одних оно больше, у других меньше, но наличие его не оспаривается. Получается, что ток утекает по пути наименьшего сопротивления, через заземлитель. Если при этом в схему включено УЗО, оно определит утечку и отключит подачу электроэнергии на прибор.

Устройство защитного отключения (УЗО) срабатывает при малейшей утечке тока

Что такое зануление электроприборов: возможности применения

Защитное зануление электроприборов используется, если смонтировать заземление невозможно. Такая ситуация может возникнуть в случае, если многоквартирный дом построен в советские времена. Своего контура у таких домов нет, а самостоятельно его устроить не получится.

Защитное зануление – это система, выполняющая отличную от заземления работу. Если второе призвано увести напряжение в землю, исключая возможность поражения электрическим током, то первое выполняется с целью создания (при пробое изоляции и попадания напряжения на корпус) короткого замыкания. В этом случае срабатывает автоматика и электричество отключается.

Источником опасности может стать любой незаземленный электроприбор

Важная информация! В многоквартирных домах современной постройки и частных секторах в наши дни монтаж зануления запрещен. Это продиктовано целями безопасности проживающих. Автоматика может подвести, что приведет к непоправимым последствиям.

Защитное зануление требует правильного монтажа. Не стоит думать, что достаточно бросить перемычку с нулевого контакта внутри розетки на заземляющий. Это категорически запрещено. Рассмотрим ситуацию, когда уже «подгоревший» ноль подвергается нагрузке короткого замыкания, а автомат еще не успевает сработать. Ноль отгорает, исключив замыкание, но прибор остается под напряжением. Человек, надеясь на отсутствие электричества (света ведь нет, ноль отгорел) на ощупь продвигается к выходу и облокачивается на корпус бытового прибора, находящегося под напряжением. Исход ясен, не так ли?

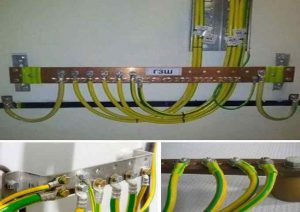

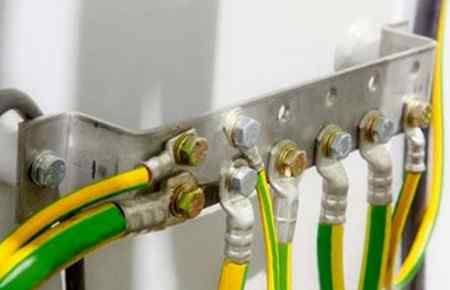

Правильно  выполненное заземление вкупе с защитной автоматикой – залог спокойствия проживающих в доме или квартире

Зануление и  заземление: в чем разница

Разница этих систем в методе осуществления защиты. При устройстве защитного заземления роль отсекателя напряжения при возникновении аварийной ситуации берет на себя УЗО, а в случае монтажа зануления УЗО становится бессильно, сработать может только автомат. Почему так происходит? Устройство защитного отключения реагирует только на токовые утечки, совершенно игнорируя любые перегрузки, включая короткое замыкание. В случае монтажа зануления и включения в схему УЗО без автомата, при коротком замыкании УЗО не срабатывает, а попросту сгорает, не отключив напряжение с линии.

Вот  к чему может  привести неправильный  монтаж защитного зануления

Чем отличается заземление от зануления: обобщение

Заземление отличается от зануления способом защиты и монтажом. Такие системы противоречат друг другу, а значит монтаж схемы с включением обоих вариантов, неприемлем. Зануление устраивается только в многоквартирных домах, не оборудованных собственным контуром. В иных случаях такой монтаж запрещен. О способах его устройства сейчас поговорим подробнее.

Что такое зануление и как его правильно устроить

Схема монтажа выглядит следующим образом. Пришедшая к вводному автомату нейтраль раздваивается, каждая из жил идет на отдельную шину. Одна из шин становится нулевой, а вторая заземляющей. От шины нейтрали жилы идут через автоматику и дальше на все нулевые контакты потребителей квартиры. Заземляющая соединяется с корпусом вводного щита, провод желто-зеленого цвета от нее идет на соответствующие контакты розеток и осветительные приборы, которые этого требуют. Соприкосновение заземляющего провода  с нулевым после защитной автоматики запрещено.

Вывод заземления из-под земли. Ниже, на определенном расстоянии находится контур

Важная информация! Неправильный монтаж защитного зануления приводит к отгоранию жил кабелей, пожару. Так же возможно поражение электрическим током вплоть до летального исхода.

Лучший вариант защиты это заземляющее устройство?

Единственно правильный ответ на этот вопрос – да. Это действительно так. Контур заземления, смонтированный по всем правилам, защитит человека намного лучше предыдущего варианта. Улучшить защиту можно при помощи дополнительных устройств – автоматических выключателей, УЗО или дифавтоматов. Ведь что такое защитное заземление? По своей сути это система отвода электрического тока в случае аварии туда, где он не может навредить человеку.

Так должен выглядеть готовый контур заземления частного дома

Касаемо заземляющего устройства можно сказать, что оно может быть различным – контур заземления по периметру здания, «треугольник» во дворе или естественный заземлитель. Все правила и способы его монтажа мы обязательно рассмотрим в одной из ближайших тем. Но для общей информации имеет смысл понять определение, что является естественным заземлителем.

Полезно знать! В качестве естественного заземлителя можно использовать любые металлические конструкции, находящиеся под землей, за исключением трубопроводов ГСМ, канализации и предметов, покрытых антикоррозийными составами. Водопроводные трубы для этой цели могут использоваться.

В таких домах заземление не предусмотрено – придется довольствоваться занулением

Преимущества и недостатки квартирного зануления

О недостатках такой защиты говорилось сегодня много. Попробуем обобщить информацию. При таком способе нельзя быть уверенным на 100% в своей защите. Особенно, если монтаж выполнен неправильно. Еще одним минусом является то, что при слабом контакте или поврежденном кабеле, автомат просто не успеет сработать. В результате провод отгорит, что потребует ремонта.

Положительным в такой защите является возможность ее монтажа в многоквартирном доме старой постройки, где контур заземления отсутствует. Хоть и плохая, но все же защита. Сразу вспоминается поговорка, «с паршивой овцы хоть шерсти клок» или «на безрыбье и рак – рыба». Предлагаем  посмотреть несколько фото примеров щитов с выполненным в них занулением.

Заключение

Несмотря на то, что монтаж защитного зануления в жилых помещениях не рекомендуется, бывают ситуации, когда без него не обойтись. Тогда уже не до выбора, и человек применяет те средства защиты, которые ему доступны. Главное – это развести схему электропроводки квартиры и сделать правильно все расключения в вводном распределительном щите. Помните, что от этого зависит сохранность имущества, здоровье, а иногда и жизнь. Ведь напряжение в домашней сети опасно – оно может нанести серьезный ущерб организму.

Очень надеемся, что изложенная сегодня информация была полезна читателям. Если возникли вопросы, мы всегда рады на них ответить. Задать их можно в обсуждении ниже. Там же можно и поделиться своим опытом или оставить комментарий к статье.

А напоследок интересный и познавательный ролик по теме нашего сегодняшнего разговора:



Предыдущая

ИнженерияЛичный кабинет на портале MOS.RU: лайфхаки для пользователей

Следующая

ИнженерияПЛЭН отопление: специфика новой технологии инфракрасного обогрева

Понравилась статья? Сохраните, чтобы не потерять!

ВОЗМОЖНО ВАМ ТАКЖЕ БУДЕТ ИНТЕРЕСНО:

homius.ru

Заземление и зануление в чем разница между ними

При монтаже электросетей в помещениях разного назначения обязательно должна быть предусмотрена защита, предотвращающая возможное поражение человека током. И для этого используется заземление и зануление. Причем далеко не все знают, в чем их разница. Ведь обе они обеспечивают безопасность использования электрических приборов.

По сути, эти два понятия во многом схожи, из-за чего их часто путают, но выполняют они свои функции по-разному. Поэтому постараемся разобраться, что в них общего и чем отличаются.

Заземление

Начнем с разбора каждой системы по отдельности.

Так, заземление – это преднамеренное соединение электрической сети, прибора или оборудования со специальной конструкцией, закопанной в землю посредством нулевого проводника.

По сути, это единая система, соединяющая между собой токопроводящие элементы приборов и оборудования (к примеру, их корпусы), подсоединенные к ним провода, и штыри, закопанные в землю (контур).

Благодаря высокому сопротивлению контура при касании фазного провода на корпус в случае пробоя, большая часть напряжения уходит в землю, и хоть потенциал все же будет оставаться на корпусе, но его значение будет значительно сниженным и неопасным для человека.

Международный стандарт, разработанный МЭК, включает в себя несколько систем заземления, различия между которыми сводится к разным видам заземления источника питания (генератора или трансформаторной подстанции), и заземления открытых участков сети, приборов.

В стандарт входит три системы – TN, TT и IT.

Первая буква индекса указывает на тип заземления источника (T – «земля), получается, что в первых двух системах трансформаторная подстанция подключается к заземляющему контуру.

Что касается третьей (IT), то у нее источник питания заизолирован, либо же подключен к прибору, обеспечивающему высокое сопротивление (I – изоляция).

Вторая буква индекса указывает на тип заземления открытых участков сети. В системе TN (N — нейтраль) эти участки соединены с нейтральным проводником источника, подключенного к заземляющему контуру (глухое заземление нейтрали).

Для соединения оборудования и приборов используются рабочий (N) и защитный (PE) нулевые проводники.

Что касается двух других систем – TT и IT, то второй буквенный индекс указывает на то, что открытые участки сети, оборудование и приборы заземляются своим отдельным контуром.

В свою очередь система TN делится на подсистемы, их три – TN-C, TN-S, TN-C-S.

Различия между ними сводятся к использованию разных защитных проводников, которыми потребители соединяются с нейтралью источника.

В подсистеме TN-C используется объединенный проводник (PEN), совмещающий в себе и рабочий, и защитный «нуль». Эта подсистема является уже устаревшей, поэтому при укладке новых электросетей она не используется.

Подсистема TN-S отличается тем, что у нее рабочий и защитный «нули» — это разные проводники. То есть, к нейтрали подключается N-проводник, а к заземляющему контуру – PE-проводник, хоть они совмещены на источнике питания.

Третья подсистема – TN-C-S является промежуточным звеном между первыми двумя подсистемами. У нее от нейтрали отходит PEN-проводник, то есть нулевые проводники объединены, но на определенном участке сети они разделяются и к потребителям подходит отдельно рабочий и защитный «нули». После разделения защитный «нуль» дополнительно заземляется.

Более подробно о системах заземления, их достоинствах и недостатках можно почитать здесь https://elektrikexpert.ru/sistemy-zazemlenij.html.

Требования, выдвигаемые заземлению достаточно серьезные. Ведь оно должно обеспечить отвод опасного напряжения с прибора или оборудования в случае пробоя.

Заземление в обязательном порядке делается для сетей, в которых напряжение выше 42 В переменного тока или 110 В – постоянного тока.

Поэтому при проектировании должны правильно подбираться части сети и оборудования, которые подлежат обязательному заземлению, осуществляться контроль за тем, чтобы заземляющая цепь нигде не прерывалась.

Серьезно подходят и к выбору проводников, их сечение должно обеспечивать соответствующую пропускную способность.

Все требования, которые выдвигаются системам заземления прописаны в ПУЭ (Правила устройства электроустановок).

Здесь можно подробнее узнать, как сделать заземление в частном доме.

Зануление

А теперь по занулению. В определении этого термина указывается, что зануление – преднамеренное соединение токопроводящих, но не находящихся под напряжением, элементов приборов и оборудования с глухозаземленной нейтралью (трехфазные трансформаторы), выводом источника тока (однофазный трансформатор), средней точкой источника, подающего постоянный ток.

То есть, корпус любого прибора, подключенного к сети, должен быть дополнительно соединен с нейтралью источника питания.

Для систем TT и IT зануление не применяется, поскольку для заземления потребителей используется отдельный контур.

Для создания зануления используется нулевой защитный проводник (PE), который соединяется с нейтралью источника.

Но в ПУЭ сразу же дается пояснение, что в качестве защитного проводника может использоваться и рабочий (N), что подразумевает, что для создания зануления может использоваться и PEN-проводник.

В чем их отличие?

Получается, что зануление, по сути, это то же заземление, сделанное по системе ТN, но если рассматривать более подробно, то разница между ними есть.

Первое, это то, что при заземлении совмещенный нулевой PEN-проводник (системы TN-C и TN-C-S) и PE-проводник (система TN-S) выступают в качестве посредника между приборами и заземляющим контуром трансформатора.

То есть, имеется источник питания, возле которого закопан контур и вместе они соединены.

Проводка от источника идет на потребитель (помещение), где она разветвляется, чтобы обеспечить запитку всех электроприборов и оборудования.

Чтобы заземлить эти приборы (обеспечить защиту), используется та же проводка, а именно нулевые проводники, и контур трансформатора.

А вот при занулении выполняется соединение не с контуром, а непосредственно с нейтральным проводником трансформатора.

А поскольку в обоих случаях используется один проводник — нулевой (в совмещенном – PEN-проводник, в разделенном – РЕ-проводник), то в конструктивном плане заземление и зануление – одно и то же.

Второе, каждый из них работает по-разному, хоть и конструкция – одинакова.

В случае с заземлением, при появлении опасного потенциала на незакрытых участках сети, он будет отводиться в землю посредством заземляющего контура, обладающего высоким сопротивлением.

Зануление же работает с точностью до наоборот. При соприкосновении фазы с корпусом, подключенным к нулевому проводнику, происходит резкое возрастание силы тока в следствие малого сопротивления, то есть происходит короткое замыкание, в результате которого срабатывают автоматические выключатели, устройства защитного отключения, либо же плавятся предохранители.

Вот и получается, что заземление и зануление в техническом плане – одно и то же, но обеспечивают они защиту по-разному.

В целом же, обе они направлены на обеспечение максимальной защиты человека от возможного поражения электрическим током при пробое фазы на нуль, и дополняют друг друга.

Особенности создания заземления и зануления

Теперь о том, как все выглядит на деле. При создании подсистемы TN-C-S совмещенный нулевой проводник (PEN) тянется от трансформатора к помещению.

В вводном распределительном устройстве (ВРУ) происходит разделение его на N и PE-проводники. На конечный потребитель при этом доходит три провода – фаза, рабочий и защитный нули.

ЧИТАЙТЕ ПО ТЕМЕ: Как заземлить стиральную машину.

При подключении прибора получается, что посредством PE-проводника он соединяется с PEN-проводником, который является и соединителем с заземляющим контуром, и глухозаземленной нейтралью.

Примерно то же происходит и в подсистеме TN-S с той лишь разницей, что заземление и зануление осуществляется разделенными нулевыми проводниками.

То есть в этих двух подсистемах создавая заземление, автоматически выполняется и зануление.

А вот в системе TN-C этого не происходит. Дело в том, что в ней используется PEN-проводник, который не расщепляется на вводе.

Получается, что к конечному потребителю доходит только два провода – фаза и рабочий ноль, а защитного РЕ-проводника – нет, по сути, конечный потребитель не заземлен.

Поэтому и создается зануление – соединение корпусов потребителей с нулевым рабочим проводником.

Если в вышеуказанных подсистемах создавая заземление сразу же появляется и зануление, то в этой его приходится создавать отдельно.

В данном случае зануление является альтернативой заземлению, чтобы обеспечить хоть какую-то защиту.

Поэтому TN-C считается устаревшей, поскольку она не обеспечивает должную безопасность.

Часто возникает вопрос – зачем вообще нужно зануление, ведь заземления считается более безопасной системой.

Моделируем ситуацию: произошел пробой фазы на корпус. Заземление обеспечило отвод большей части напряжения в землю, но часть его все же осталась на корпусе, при этом произойдет повышение значения тока, хоть и незначительно.

Это не опасно для человека, но может привести к неприятным последствиям. Поскольку из-за отсутствия зануления не произойдет сильного скачка тока, то защитные средства просто не сработают, и поврежденный участок не отключиться.

В результате возможно повреждение оборудования или участка электросети, возникновение пожара.

Получается, что зануление и заземление дополняют друг друга, первый делает отключение поврежденного участка цепи, а второй нейтрализует негативные последствия возникшего КЗ в сети, обеспечивая максимально возможную защиту от поражения электрически током.

Часто указывается, что в системах TN-S и TN-C-S зануление не делается. И это так, но только частично. Ведь согласно изложенному, создавая заземление, делаем сразу и зануление. И только у TN-C зануление – отдельный вид работ.

Отсюда можно сразу и судить, где используется зануление, а где нет. Присутствует оно везде, где используется система TN. Но если в старых постройках его приходилось создавать отдельно, то в новых зданиях оно делается в процессе монтажа заземления.

Читайте по теме — способы защиты электроприборов от поломки.

5 / 5 ( 2 голосов )

elektrikexpert.ru

Заземление и зануление – в чем разница?

Даже начинающему электрику известно, что для защиты от удара электрическим током при монтаже электропроводки применяется заземление и зануление. Использование не защищенных таким образом линий электропередач может повлечь за собой серьезные последствия, вплоть до летального исхода.

Разницу между этими понятиями как зануление и заземление рассмотрим в нашей статье. Для начала следует четко уяснить, что хотя эти методы служат одной цели, а именно обеспечению безопасности, между ними существует ряд принципиальных различий.

Чтобы внести окончательную ясность в этот вопрос, рассмотрим оба метода более подробно, чем же отличаются заземление от зануления?

Что такое заземление и для чего она нужна?

Под заземлением подразумевают металлическую конструкцию, предназначенную для снижения степени напряжения до неопасных для человека параметров. Важнейшей особенностью монтажа является установка системы в местах, обеспечивающих надежную изоляцию нейтрального провода.

Помимо этого, наличие заземления позволяет существенно увеличивать аварийный ток. Необходимость повышения этого параметра связана с тем, что при повышенном сопротивлении заземляющего контура, несмотря на критическое состояние электроприборов тока замыкания в некоторых случаях недостаточно для срабатывания защитных механизмов при этом опасность получения электротравмы сохраняется.

Принципиально, заземляющий контур является системой из нескольких проводников, обеспечивающих соединение токопроводящих элементов оборудования с грунтом. По назначению эти системы можно разделить на три основных типа:

1. Рабочий тип разработан для обеспечения работоспособности оборудования, как в обычных условиях, так и в условиях непредвиденных ситуаций;
2. Защитный тип обеспечивает защиту обслуживающего персонала в случае пробоя токоведущих элементов на корпус;
3. Грозозащитный тип обеспечивает отвод в землю атмосферных электрических разрядов.

Помимо этого, различают искусственное и естественное заземление и зануление. Разница в том что искусственное представляет собой специально изготовленную металлическую рамку. К естественным, можно отнести металлические конструкции, изготовленные для других целей и используемые в качестве заземления.

Что значит зануление?

Зануление как по назначению, так и по основным принципам существенно отличается от заземления. Принцип представляет собой подключение защитного провода к металлическим составляющим конструкции, которые не проводят электрический ток. Возможно также присоединение к нулю, используемому источником напряжения либо к другому заземленному проводу.

Главной задачей заземления и зануления является обеспечение своевременного срабатывания специального защитного оборудования. Принципом работы является провоцирование короткого замыкания в случае пробоя изоляции и других неисправностей в работе электрооборудования. Вследствие использования этих систем, возможно срабатывание таких защитных механизмов:

• Автоматический выключатель;
• Система плавких вставок;
• Инновационные системы защиты.

В чем разница между занулением и заземлением?

Основное различие состоит в различных методах монтажа. Использование для присоединения нулевого провода обеспечивает эффективное использование этого вида защиты для гарантии безопасности как людей, так и техники. При монтаже зануления следует удостовериться, что возникающего в экстренной ситуации тока хватит для 100% срабатывания защитного оборудования.

В случае же недостаточного тока короткого замыкания возможно появление напряжения на составных частях электроприборов, что приводит не только к выходу из строя оборудования, но и существенно повышает риск поражения персонала электрическим током. Из всего вышеизложенного можно сделать следующий вывод:

При появлении напряжения на рабочей поверхности оборудования заземление обеспечивает оперативный отвод тока в землю по специальному заземляющему контуру, в то время как использование зануления не способствует отводу напряжения от поверхности, однако при правильном монтаже обеспечивает разрыв электрической цепи при помощи различных защитных устройств.

Учитывая принципиальное отличие в методах обеспечения электробезопасности, на электрических схемах они обозначаются по-разному.

В чем разница зануления и заземления теперь понятно, остается прояснить некоторые нюансы.

Как обозначаются заземление и зануление на схемах?

Все электротехническое оборудование с присутствующими элементами заземления и зануления нуждается в специальной маркировке. Маркировку наносят на шину в виде букв РЕ с продольными или поперечными полосами желтого или зеленого цветов. Нейтрали маркируются голубой буквой N, подразумевающей заземление или зануление.

Буквами показывают особенности заземляющего контура:

• Т – обозначает непосредственный контакт земли и источника питания;
• I – обозначает полную изоляцию токопроводящих элементов от земли.
• Вторая буква характеризует расположение токопроводящих элементов относительно земли:
• Т свидетельствует о необходимом заземлении всех элементов находящихся под напряжением;
• N характеризует защиту открытых частей посредством глухозаземленной нейтрале с непосредственным подключением источника питания.

Между заземлением и занулением, в чем разница, что целесообразнее использовать в зависимости от конкретного оборудования мы рассмотрели. Независимо от выбранного метода защиты, особое значение имеет точность расчетов и внимательность и аккуратность монтажа.

masterok-remonta.ru

описание технологии и отличия от заземления

Защитное зануление — система, в которой токопроводящие части оборудования, не находящиеся в норме под напряжением, соединены с нейтралью. В защитных целях преднамеренно создается соединение между открытыми проводящими элементами глухозаземленной нейтрали (в сетях трехфазного тока).

В сетях однофазного тока создают контакт с глухозаземленным выводом источника однофазного тока, а в случае с постоянным током — с глухозаземленной точкой источника тока. Хотя зануление характеризуется серьезными недостатками, система по-прежнему широко применяется во многих сферах для защиты от тока.

к содержанию ↑

Разница между занулением и заземлением

Между занулением и заземлением имеются отличия:

1. В случае заземления лишний ток и появившееся на корпусе напряжение перенаправляются в грунт. Принцип действия зануления основан на обнулении на щитке.
2. Заземление более эффективно с точки зрения защиты человека от удара током.
3. Заземление основано на быстром и значительном уменьшении напряжения. Тем не менее, какое-то (уже неопасное) напряжение остается.
4. Зануление заключается в создании соединения между металлическими деталями, в которых отсутствует напряжение. Принцип зануления основан на умышленном создании короткого замыкания при пробое изоляции или попадании тока на нетоковедущие части электроустановок. Как только происходит замыкание, в дело вступает автоматический выключатель, перегорают предохранители или срабатывают иные средства защиты.
5. Заземление чаще всего используют на линиях с изолированной нейтралью в системах типа IT и TT в трехфазных сетях, где напряжение не превышает тысячи вольт. Заземление применяют при напряжении более тысячи вольт с нейтралью в любом режиме. Зануление используют в глухозаземленных нейтралях.
6. При занулении все элементы электроприборов, не находящиеся в стандартном режиме под напряжением, соединяются с нулем. Если фаза случайно коснется зануленных элементов, резко увеличивается ток и отключается электрооборудование.
7. Заземление не зависит от фаз электроприборов. Для организации зануления требуется соблюдение жестких условий подключения.
8. В современных домах зануление применяется редко. Однако этот способ защиты все еще встречается в многоэтажных домах, где по каким-либо причинам нет возможности организовать надежное заземление. На предприятиях, где имеются повышенные нормативы по электробезопасности, основной способ защиты — зануление.

Обратите внимание! Для правильного определения нулевых точек и выбора способа защиты понадобится помощь квалифицированного электрика. Сделать заземление, собрать элементы контура и установить его в грунт можно и своими руками.

к содержанию ↑

Схема работы

Как было сказано выше, зануление основано на провоцировании короткого замыкания после попадания фазы на металлический корпус электроустановки, соединенной с нулем. Так как сила тока возрастает, подключается защитный механизм, отключающий электропитание.

По нормативам Правил установки электроустановок в случае нарушения целостности линии она должна отключаться автоматически. Регламентируется время на отключение — 0,4 секунды (для сетей 380/220В). Для отключения используются специальные проводники. Например, в случае однофазной проводки задействуется третья жила кабеля.

Для правильного зануления важно, чтобы петля фазы-нуля характеризовалась невысоким сопротивлением. Так обеспечивается срабатывание защиты за нужный промежуток времени.

Организация зануления требует высокой квалификации, поэтому такие работы должны выполнять только квалифицированные электрики.

На схеме ниже показан принцип работы системы:

к содержанию ↑

Область применения

Защитное зануление используют в электроустановках с четырехпроводными электросетями и напряжением до 1 кВт в следующих случаях:

• в электроустановках с глухозаземленной нейтралью в сетях TN-C-S, TN-C, TN-S с проводниками типов N, PE, PEN;
• в сетях с постоянным током и заземленной средней точкой источника;
• в сетях с переменным током и тремя фазами с заземленным нулем (220/127, 660/380, 380/220).

Сети 380/220 допускаются в любых сооружениях, где зануление электроустановок обязательно. Для жилых помещений с сухими полами зануление обустраивать не нужно.

Электрооборудование 220/127 используются в специализированных помещениях, где отмечается повышенный риск поражения током. Такая защита необходима в условиях улицы, где занулению подлежат металлические конструкции, к которым прикасаются работники.

к содержанию ↑

Проверка эффективности зануления

Чтобы проверить, насколько действенно зануление, нужно сделать замер сопротивления петли фаза-ноль в наиболее отдаленной от источника электропитания точке. Это даст возможность проверить защищенность в случае воздействия тока на корпус.

Сопротивление измеряется с использованием специализированной аппаратуры. Измерительные приборы оснащены двумя щупами. Один щуп направляют на фазу, второй — на зануленную электроустановку.

По результатам измерений устанавливают уровень сопротивления на петле фазы и нуля. С полученным результатом рассчитывают ток однофазного замыкания, применяя закон Ома. Расчетное значение тока однофазного замыкания должно быть равно или превышать ток срабатывания защитного оборудования.

Предположим, что для предохранения электроцепи от перегрузок и коротких замыканий подключен автомат-выключатель. Ток срабатывания составляет 100 Ампер. По результатам измерений сопротивление петли фазы и нуля равно 2 Ом, а фазовое напряжение в сети — 220 Вольт. Делаем расчет тока однофазного замыкания на основе закона Ома:

I = U/R = 220 Вольт/2 Ом = 110 Ампер.

Поскольку расчетный ток короткого замыкания превышает ток мгновенного срабатывания автомата-выключателя, делаем вывод об эффективности защитного зануления. В противном случае понадобилась бы замена автомата-выключателя на прибор с меньшим током срабатывания. Другой вариант решения проблемы — сокращение сопротивления петли фаза-ноль.

Нередко при проведении расчетов ток срабатывания автомата умножают на коэффициент надежности (Кн) или коэффициент запаса. Причина в том, что отсечка не всегда равна указанному показателю, то есть возможна определенная погрешность. Поэтому использование коэффициента позволяет получить более надежный результат. Для старого оборудования Кн составляет от 1,25 до 1,4. Для новой техники применяется коэффициент 1,1, так как такие автоматы работают с большей точностью.

к содержанию ↑

Опасность зануления в квартире

Скачки напряжения опасны как для людей, так и для бытовой техники в квартирах. В многоквартирных домах одной из квартир достанется низкое напряжение, а другой — высокое. Если в розетке квартиры случится обрыв нулевого проводника, при следующем включении электроустановки (например, бойлера) человека ударит током.

Особенно зануление опасно в двухпроводной системе. К примеру, при проведении электромонтажных работ электрик может заменить нулевой проводник на фазный. В электрощитах эти жилы далеко не всегда обозначены определенным цветом. Если замена произойдет, электрическое оборудование окажется под напряжением.

По нормативам Правил установки электроустановок на бытовом уровне зануление не разрешается для использования в бытовых целях именно по причине его небезопасности. Зануление эффективно только для защиты больших объектов производственного назначения. Однако, несмотря на запрет, некоторые люди решаются на установку зануления в собственном жилье. Происходит это либо по причине отсутствия иных методов решения проблемы, либо из-за недостаточности знаний по данному предмету.

Зануление в квартире технически осуществимо, но эффективность такой защиты непредсказуема, как и возможные негативные последствия. Далее рассмотрим ряд ситуаций, которые возникают при наличии зануления квартире.

к содержанию ↑

Зануление в розетках

В некоторых случаях защиту электроприборов предлагают выполнить путем перемычки клеммы розеточного рабочего нуля на защитный контакт. Такие действия противоречат пункту 1.7.132 ПУЭ, поскольку предполагают задействование нулевого провода двухпроводной электросети в качестве как рабочего, так и защитного нуля одновременно.

На вводе в жилое помещение чаще всего расположено устройство, предназначенное для коммутации фазы и нуля (двухполюсный прибор или так называемый пакетник). Коммутация нуля, используемого как защитный проводник, не допускается. Иными словами, запрещено использовать в качестве защиты проводник, электроцепь которого включает коммутационный аппарат.

Опасность защиты с применением перемычки в розетке состоит в том, что корпуса электроустановок в случае повреждения нуля (независимо от участка) попадают под фазное напряжение. Если нулевой проводник обрывается, электроприемник перестает функционировать. В этом случае провод кажется обесточенным, что провоцирует на необдуманные действия со всеми вытекающими последствиями.

Обратите внимание! При обрыве нуля источником опасности становится любая техника в квартире или в частном доме.

к содержанию ↑

Перепутаны местами фаза и ноль

При проведении электромонтажных работ в двухпроводном стояке своими руками существует немалая вероятность путаницы между нулем и фазой.

В домах с двухпроводной системой жилы кабелей лишены отличительных признаков. При работе с проводами в этажном щитке электрик может попросту ошибиться, перепутав фазу и ноль местами. В результате корпуса электроустановок попадут под фазное напряжение.

к содержанию ↑

Отгорание нуля

Обрыв нуля (отгорание нуля) часто случается в зданиях с плохой проводкой. Чаще всего проводка в таких домах проектировалась, исходя из 2 киловатт на единицу жилья. На сегодняшний день электропроводка в домах старого типа не только износилась физически, но и не способна удовлетворить возросшее количество бытовой техники.

При обрыве нуля дисбаланс возникает на трансформаторной подстанции, от которой питается многоквартирное здание. Перекос возможен в общем электрическом щите здания или в этажном щитке дома. Следствием этого станет беспорядочное понижение напряжения в одних квартирах и повышение — в других.

Низкое напряжение губительно для некоторых видов электробытовой техники, в том числе кондиционеров, холодильников, вытяжек и прочих аппаратов, оснащенных электрическими двигателями. Высокое напряжение представляет опасность для всех видов электроустановок.

к содержанию ↑

Альтернатива занулению

В подсистеме TN-S зануление защитного проводника PE осуществляется лишь на одном участке — на контуре заземления трансформаторной подстанции или электрогенератора. В этой точке разделяется PEN-проводник, и далее защита и рабочий ноль нигде не встречаются.

В такой схеме энергоснабжения заземление и зануление органично взаимодействуют, создавая условия для высокой электробезопасности. Однако в системах, где нейтраль изолирована (IT, TT), зануление не используется. Электрическое оборудование, работающее в рамках системы TT и IT, заземляется за счет собственных контуров. Так как система IT предполагает подачу питания только специфическим потребителям, рассматривать такой способ организации защиты в жилых домах не имеет смысла. Единственная альтернатива неправильному, а потому опасному занулению шины PE — система TT. Особенно актуальна такая система, потому что переход на технически прогрессивные системы TN-S, TN-C-S технически и финансово затруднен для домов, чей возраст превышает 20 – 25 лет.

Электрическая сеть, построенная по стандарту TT, призвана обеспечивать качественную защиту от попадания под напряжение нетоковедущих частей. Все работы по организации зануления должны осуществляться в соответствии с нормами, указанными в пункте 1.7.39 Правил установки электроустановок.

Защитное зануление: описание технологии и отличия от заземления

220.guru

принцип действия, расчет, отличие от заземления

Открытие электрического тока ознаменовало новую эру в развитие человечества. В настоящее время невозможно представить комфортное существование человека без этого энергоносителя. Без электричества невозможно представить работу промышленных предприятий, строительных организаций, транспорта и так далее. Да и просто жизнь людей скатилась бы без него к средневековому уровню. Но этот вид энергии является надежным слугой человечества, только в том случае, если она будет находиться под неусыпным контролем. Но если этот контроль ослабить, то электричество станет неуправляемой стихией и может нанести огромный вред как человеку, так и материальным ценностям.

Движение электронов в электрической сети идет по пути минимального сопротивления и если не предпринимать защитных мер, то электрический ток может нанести человеку серьезное поражение, вплоть до летального исхода. К тому же, в критических ситуациях электрическая энергия способна воспламенить горючие вещества, что неминуемо приведет к возникновению пожара. Чтобы избежать этих негативных последствий предпринимаются различные меры обеспечения безопасности: автоматические системы обесточивания сети, защитное зануление и заземление. В этой статье мы расскажем, что называется занулением и как такая защита функционирует.

Зануление и его особенности

Ответить на вопрос, что такое защитное зануление, довольно просто, но необходимо знать чем оно отличается от заземления электрооборудования. Точное понимание этих различий позволит избежать многих ошибок при монтаже бытовой техники, различных приборов, станков и другого оборудования, работающего на электрической энергии. Защитное зануление — это подключение металлических корпусов и других деталей промышленного оборудования и различной бытовой техники, которые в рабочем состоянии не должны находиться под сетевым напряжением, к нейтральному (нулевому) проводу системы подачи электроэнергии. Этот провод в какой-то точке должен быть наглухо заземлен.

Важно! Не путайте нейтральный (нулевой) защитный провод с нулевым проводом питающей сети. Это совершенно разные проводники. Для сетей с трехфазной подачей электроэнергии — это нейтральный провод, идущий от силового трансформаторной подстанции или устройства, генерирующего электрическую энергию, для однофазных сетей — это наглухо заземленный провод.

Для чего необходимо занулять некоторые типы бытового и промышленного оборудования? Все очень просто! Главной целью зануления является обеспечение защиты человека от поражения электрическим током в случае КЗ (короткого замыкания) фазы сети на корпус и другие токопроводящие части электрооборудования.

Принцип действия зануления

Принцип действия зануления заключается в следующем процессе. Допустим, фаза питающей сети попала на корпус электрооборудования, что часто происходит в результате пробоя изоляции или других форс-мажорных обстоятельствах. В этом случае, если токопроводящие части устройства имеют защитное зануление, возникает короткое замыкание, при этом величина электрического тока мгновенно достигает максимальных значений и срабатывает автоматическая защита или выгорает предохранитель. Бытовая техника или другое оборудование обесточивается, что защищает человека от поражения электричеством и препятствует возникновению других негативных последствий.

Для того чтобы зануление сработало, нейтральный проводник должен иметь очень низкое значение сопротивления электрическому току. Только в этом случае ток КЗ будет максимальным, что обеспечит срабатывание защитных систем сети. Благодаря тому, что нейтраль имеет полное заземление на генераторе или трансформаторе, защитное зануление обеспечивает очень низкое напряжение на корпусе электрооборудования при прикосновении к нему. По большому счету, защитное зануление — это одна из разновидностей заземления, выполненная с соблюдением определенных правил и норм.

Внимание! Простое заземление электрооборудования не всегда способно обеспечить срабатывание защитных систем сети, так как величины тока КЗ может не хватить для этого. Это значение должно быть максимальным!

Системы и схемы зануления

Существует несколько вариантов выполнения защиты электрооборудования путем зануления металлического корпуса устройства. В этой статье мы рассмотрим два следующих основных способа зануления любой техники, подключенных к трехфазной и однофазной сети подачи электроэнергии.

1. Трехфазная сеть. Для такого подключения схема довольно проста и выполнить ее не составит труда любому человеку знакомому с основами электротехники. В этом варианте нулевой провод N и защитная линия PE объединены в одну общую шину под названием PEN. Такой метод зануления получил наименование системы TN-C. Для его реализации необходимо строго соблюдать повышенные требования к уравниванию электрических потенциалов, а также к площади сечения объединенного проводника PEN. Для сетей с подачей электроэнергии по однофазной схеме использование системы TN-C категорически запрещено правилами устройства электроустановок (ПУЭ).
2. Однофазная сеть. Для реализации защитного зануления в однофазных сетях существует способ по системе TN-C-S. При этом методе проводник N объединяется с линией PE только на ограниченном участке сети подачи электроэнергии, начинающимся рядом с основным источником питания. Система TN-C-S хороша для однофазных сетей, но ее ни в коем случае нельзя применять при занулении электрооборудования, работающего в трехфазных сетях электрификации.

Любая система защитного зануления может быть использована только в сетях как однофазных, так и трехфазных, с переменным напряжением не более 1 кВ, к тому же сеть в обязательном порядке должна иметь наглухо заземленную нейтраль. После выполнения работ по защите электрооборудования необходимо выполнить проверку и расчет системы зануления, который следует доверить только специалисту, так как эта процедура предполагает использование специальных приборов. В результате произведенных замеров определяется сопротивление петли нейтраль-фаза, которое должно иметь минимальное значение.

После этого, согласно закону Ома, по которому I=U/R, вычисляется ток КЗ (короткого замыкания) при попадании фазы сети на металлический корпус прибора. Значение этого параметра должно быть на некоторую величину больше, чем порог срабатывания автоматических систем обесточивания электроразводки. В противном случае их нужно менять на устройства с меньшим значением порога срабатывания или выполнять мероприятия по снижению величины сопротивления петли нейтраль-фаза. При расчете тока КЗ следует применять увеличивающий коэффициент надежности Кн, который всегда больше единицы.

Особенности зануления в квартире

У потребителя часто возникает вопрос: что необходимо занулять в квартире, а чего делать не следует? Коротко ответим на этот вопрос. Сначала расскажем чего делать не следует. Зануление в квартире не рекомендуется использовать для изделий, которые заземлены через трубы. К ним относятся металлические ванны, умывальники, смесители и другие предметы, связанные с землей через стальные трубы. В случае зануления этих изделий можно получить поражение электрическим током при включении бытовой техники. Выравнивать потенциалы металлических предметов на кухне, в ванной и туалете следует используя заземление.

Все бытовые приборы в квартире необходимо занулять. В новых домах эта проблема, как правило, решена, так как нейтраль уже подведена к розеткам, а все современные бытовые приборы имеют вилку с заземляющим контактом. В старых домах электропроводка выполнена по двухпроводной схеме. В этом случае для зануления бытовой техники необходимо завести отдельный провод от квартирного электрического щитка, что позволит занулить оборудование через розетки.

Важно! Зануление бытовой техники в квартире необходимо выполнять с соблюдением правил электробезопасности. Работы следует проводить на полностью обесточенном оборудовании!

Когда следует использовать зануление, а когда заземление

В этой части статьи мы ответим на вопрос в чем разница между заземлением и занулением и в каком случае использовать тот или иной метод защиты человека от поражения электрическим током. Принцип действия защитного зануления похож на функциональные возможности заземления, но между ними есть существенная разница!

Обе системы предназначены для защиты человека от поражения электричеством. Разница между ними в том, что зануление мгновенно обесточивает оборудование, а заземление отводит опасный электрический ток в землю. Вот в этом и заключается вся разница! На ниже приведенной схеме наглядно показаны различия между этими двумя способами.

Какой же метод лучше использовать в каждом конкретном случае? Однозначно ответить на этот вопрос невозможно. Например, в многоэтажных домах создание заземляющего контура — это трудное и затратное мероприятие. Поэтому в большинстве квартир используется защитное зануление, подключаемое к бытовой технике через электрические розетки. В частном доме монтаж заземляющего контура не вызовет затруднений. Каждая из систем защиты следующие преимущества и недостатки.

1. Заземление в частном доме можно сделать собственными руками, а для зануления необходимы познания в электротехнике, с проведением расчетов и выбора оптимального варианта подключения к нейтральному проводу системы электроснабжения. К тому же зануление перестает работать при обрыве нулевого провода.
2. В многоэтажных домах устройство контура заземления является сложной задачей, так как необходимо будет выполнить комплекс монтажных работ высокой стоимости. Для квартир  в основном используется принцип зануления бытовых приборов, хотя этому способу защиты человека от поражения электрическим током присущи определенные недостатки.

Исходя из всего вышесказанного следует сделать вывод, что для частного дома лучше выбирать заземление, а для квартиры зануление. Правда, в том случае если объект запитывается от однофазной двухпроводной линии, что характерно для дачных поселков, без контура заземления не обойтись!

Важно! Часто в специальной литературе можно встретить такой термин, как защитное заземление по системе TN-C-S и TN-C. Следует сказать, что это не прямое заземление через специально смонтированный контур, а все то же защитное зануление!

Заключение

Надеемся, что статья помогла вам понять, что такое зануление и заземление, как эти две системы защиты человека от поражения электрическим током работают и какую из них лучше использовать в частном доме, квартире или на даче!

Видео по теме

profazu.ru

что это такое, в чем разница, что лучше?

Зануление и заземление: что это такое?

Содержание статьи

Сегодня практически каждый электроприбор в доме имеет дополнительный контакт для подключения заземления. Некоторое электрооборудование, такое как стиральная машина или водонагреватель, и вовсе не рекомендуется использовать без предварительного заземления.

Более подробно о том, что такое заземление уже рассказывалось ранее в строительном журнале samastroyka.ru. В данной же статье речь пойдет про отличие зануления от заземления, о том, что лучше, и в чем разница этих двух понятий.

Зануление и заземление: что это такое, в чем разница?

Для защиты электропроводки и электроприборов от короткого замыкания (КЗ) в доме, предназначены автоматы и различные другие защитные устройства.

Но как быть в случае утечки тока, например, на корпус электроприбора. В случае этого, электрический ток поразит каждого, кто прикоснётся к металлической части стиральной машины или водонагревателя.

Нередко из-за повреждённой оболочки ТЭНа или изоляции кабеля, возникают различные проблемы, то вода в ванне бьёт током, то краны начинают неприятно пощипывать. Само собой разумеется, что никакие автоматы на электросчетчике, не помогут в решении данной проблемы, для этих целей существует заземление, которое не даст электрическому току пройти через ваше тело.

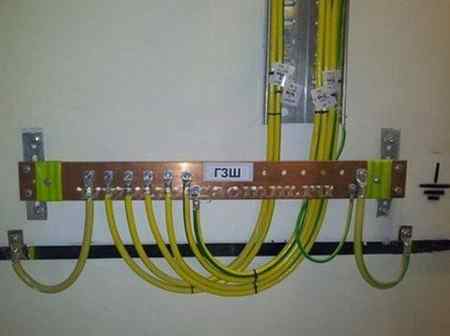

Итак, заземлением называется преднамеренное соединение металлических частей электроприборов и электрооборудования с землей. Для этих целей в землю забиваются специальные металлические штыри, которые в случае утечки тока на корпус электроприбора отводят электрический ток в землю. В случае отсутствия заземления, избежать поражения электрическим током, при прикосновении к металлическому корпусу электрооборудования, не удастся.

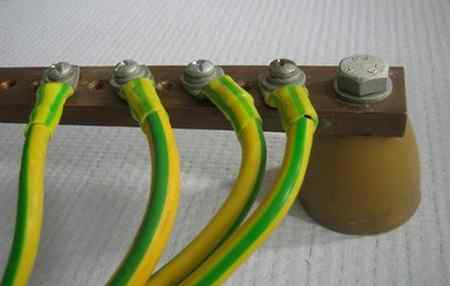

Зануление работает несколько по иному принципу, чем заземление. Так, например, если корпус электроприбора вдруг окажется под напряжением, то это приведёт к короткому замыканию, на которое должны среагировать защитные устройства, автоматически отключив питание электроприбора от электросети. Как видно, отличие зануления от заземления в том, что электрический ток при утечке не уходит в землю, как в случае с защитным заземлением.

Следовательно, заземление способно обеспечить защиту от поражения электрическим током путем его снижения, а зануление, путем отключения питания электроприбора от электрической сети.

Что лучше — заземление или зануление

Вопросом о том, что лучше — зануление или заземление, задаются чаще всего жильцы многоквартирных домов. Именно там нередко наблюдаются проблемы с подключением заземления, в виду его отсутствия. В таком случае, как выход из сложившейся ситуации, будет использование зануления.

При этом стоит понимать всю ответственность осуществления подобного рода работ. Дело в том, что для создания зануления необходимы определенные знания, для того чтобы произвести правильные расчеты по оптимальной точке подключения кабеля к нейтрали.

В случае с заземление, все гораздо проще. Конечно же, здесь также существуют свои расчеты по сопротивлению и различные другие нюансы. Однако сделать заземление в частном доме куда проще и безопаснее, чем в случае с занулением.

Оценить статью и поделиться ссылкой:

samastroyka.ru

Заземление и зануление — в чем разница? Заземление и зануление электроустановок :: SYL.ru

Электричество делает нашу жизнь комфортнее, удобнее и интереснее вот уже несколько сотен лет. Придумано и сделано великое множество разных машин, устройств и приборов, работающих на электричестве, создающих для нас материальные блага, или таких, как печально известный электрический стул. Но, к сожалению, электричество может убивать не только на электрическом стуле по приговору суда. Поток крохотных электронов представляет собой грозную и могучую силу, относиться к которой стоит с должным уважением. Естественно, что человеком придумано большое количество разнообразных способов защиты от поражения электрическим током. В чем разница? Заземление и зануление будут далее рассмотрены в качестве примера. Это два способа, помогающих уберечься от электрического тока путем отведения его потока в сторону. Оба метода работают по одному принципу, но в то же время отличаются друг от друга.

Что такое электричество

Чтобы уяснить для себя, что такое электробезопасность, защитное заземление, зануление, как это всё работает, напомним суть явления электрического тока.

Все тела во Вселенной состоят из атомов, строение которых известно каждому школьнику: положительно заряженное ядро внутри и вращающиеся вокруг ядра отрицательные электроны. Существует ряд химических элементов – металлов, у которых несколько электронов, находящихся на самых дальних от ядра орбитах, легко могут быть оторваны (притянуты сильным положительным зарядом).

Таким образом, если взять металлический провод, приложить к его концам противоположные электрические заряды, то электроны, оторвавшись от своих атомов, начнут движение в сторону положительного заряда.

Однако при движении в толще металла электроны постоянно «натыкаются» на атомы, заставляют их слегка вибрировать в узлах кристаллических решёток. Это приводит к выделению тепла. Причём нагрев может быть таким сильным, что металл способен раскаляться до тысяч градусов (как спираль лампы накаливания). В некоторых случаях металл и вовсе может расплавиться и даже испариться.

Как электрический ток действует на тело человека

Тело человека на три четверти состоит из воды. Вода является неплохим проводником электрического тока (правда, механизм проводника несколько иной, нежели у металлов – ионный). Прохождение электрического тока по телу человека сопровождается рядом неприятных явлений. На заземление и зануление электроустановок иногда тратятся огромные, в масштабах предприятий, средства, чтобы это действие предотвратить.

Электроны, двигаясь по живым тканям, вызывают их нагрев, жидкость, содержащаяся в клетках, мгновенно закипает. Кроме этого, электрический ток, воздействуя на нейронные окончания, вызывает конвульсивное спазматическое сокращение всех мышц. Судорога приводит к остановке сердца, к блокировке дыхания.

Для человека опасен проходящий по телу электрический ток от 0,1 А. А вот, какой величины он достигнет, зависит от ряда факторов: от сухости кожных покровов, качества контакта, напряжения, расположения точек «входа» и «выхода» электронов.

Самыми опасными «маршрутами» считаются следующие:

— рука – рука;

— правая нога – левая рука или наоборот;

— голова – любая часть тела.

Виды защиты от поражения электрическим током

Способы защититься от поражающих факторов тока делятся на активные и пассивные. Активные способы предполагают наличие защитной автоматики. Дело в том, что тело человека обладает определённым электрическим сопротивлением и ёмкостью, и, дотрагиваясь до оголённого провода, мы как бы «включаем» в сеть дополнительный элемент. Умные приборы в состоянии зафиксировать такое изменение и за доли секунды обесточить цепь.

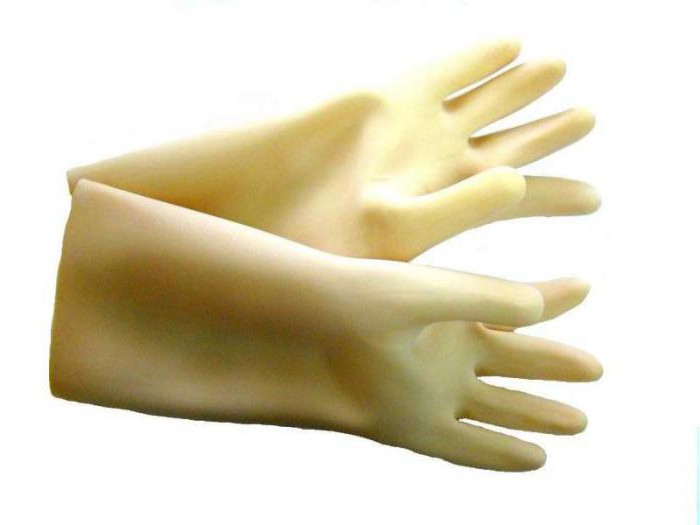

Другие меры направлены на исключение непосредственно контакта тела с источниками: использование защитных перчаток, диэлектрической обуви, специальных ковриков.

Даже встав на табурет из сухого дерева во время проведения электромонтажных работ, человек в значительной степени уменьшает риск получить смертельный удар.

А есть и другие методы, такие как защитное заземление и зануление. Суть их действия, если говорить просто, сводится к тому, чтобы предоставить электрическому току более лёгкий и «привлекательный» маршрут по сравнению с человеческим телом.

Чем опасны электроприборы

Как эти меры работают и в чем разница? Заземление и зануление относятся к защитным мероприятиям, которым уделяется достаточно много внимания ещё на стадии проектирования электрических машин и производств.

Представим себе, что в каком-либо бытовом или промышленном приборе произошло замыкание фазы на корпус. Что произойдет, если человек голой рукой дотронется до машины?

Учитывая, что планета Земля – прекрасный приёмник электрического тока, электроны устремятся через человеческое тело в грунт.

Как сработает заземление

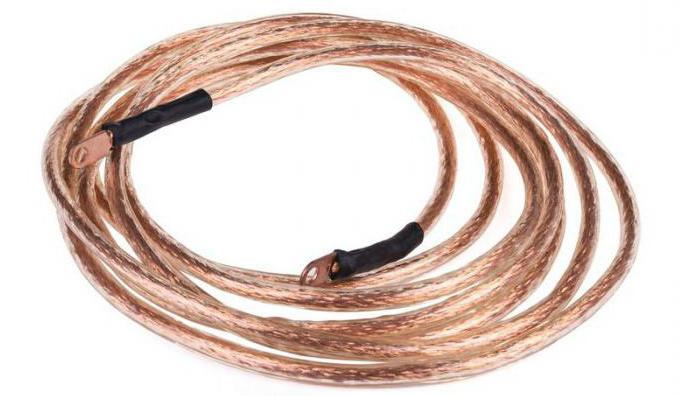

Итак, как защитит человека заземление? Все обращали внимание на третий контакт бытовых электрических вилок, появившийся в нашей стране в конце прошлого века. Два привычных контакта – это «ноль» и «фаза», куда же ведёт третий? А он и есть заземление и ведёт, как понятно из названия, в землю.

Что происходит, если человек дотрагивается до обычного или заземлённого прибора, в чем разница? Заземление и зануление как бы создают второй параллельный маршрут для потока электронов. В случае с заземлением с корпуса прибора проложен электрический провод с хорошим сечением и малым сопротивлением, подсоединённый к металлическим штырям или другим элементам, специально заглубленным в грунт (причём обязательно ниже точки промерзания – лёд плохой проводник).

Если объяснять принцип работы заземления простым языком: электроны, идя по пути наименьшего сопротивления, в основном двигаются в землю по проводу заземления, поток же, идущий через человеческое тело, за счёт этого значительно ослабевает.

Как защищает зануление

А вот другой, аналогичный метод защиты от поражения электрическим током. В чем разница между заземлением и занулением? Если заземление соединяет открытые детали электрических машин с почвой, то зануление – с нулевым проводом.

Электрический ток здесь опять-таки выбирает более лёгкий для себя путь, благодаря чему удар тока, получаемый человеком, значительно ослабевает. Но есть ещё одно существенное отличие заземления от зануления. При касании фазного провода зануления происходит фактически короткое замыкание системы. А это практически всегда приводит в действие автоматическую защиту и обесточивает систему. Таким образом несчастный случай предотвращается заранее.

Технические особенности обеих систем

Почему в разных условиях применяются различные методы защиты, чем отличается заземление от зануления в эксплуатации?

— заземление предусматривает также возможность молниезащиты (хотя специалисты и не рекомендуют этого делать), зануление не предназначено для этого;

— зануление предполагает обязательное использование автоматов защиты, без них устройство зануления запрещено;

— зануление не всегда применимо в технике из-за обесточивания определённых участков электропроводки при срабатывании.

Где применяется заземление

В быту с целью защиты от поражения электрическим током чаще применяется заземление. В качестве заземлителей прекрасно могут работать естественные конструкции, такие как металлические, зарытые в землю трубопроводы или арматура железобетонных конструкций. Но чаще делается специальный заземляющий контур из соединённых вместе вбитых в землю штырей.

В чем разница? Заземление и зануление предназначены для обеспечения электробезопасности, в то время как при замыкании фазного провода на заземляющий контур, он сам становится источником опасности. Если в вашем доме, к примеру, сосед заземлил свою стиральную машину на систему отопления, то в случае «пробития» электричества на корпус, элементы системы отопления лучше не трогать всем жителям здания.

При использовании же специального заземляющего контура жильцам ничего не грозит. При монтаже индивидуальных заземляющих систем в частном строительстве, часто их объединяют с системами молниезащиты. Специалисты делать этого ни в коем случае не рекомендуют, так как в случае удара молнии вся проводка в доме становится фактором повышенной опасности, а многие электроприборы просто выходят из строя.

Где делается зануление

Заземление применяется в основном в жилом фонде. В промышленности же чаще всего используется защитное заземление и зануление электроустановок в комплексе. Здесь учитывается, что при попадании напряжения на корпус того или иного прибора, агрегата, работающего от сети с напряжением гораздо выше бытового, опасность для человека возрастает многократно.

Кроме того, подвергается опасности дорогостоящее оборудование. Поэтому в этом случае лучше, если участок цепи будет мгновенно обесточен защитной автоматикой.

При использовании электрических машин и агрегатов с напряжением 380В и выше для переменного тока или 440В и выше для постоянного тока, монтаж системы зануления обязателен.

Меры безопасности при обращении с электричеством

Есть несложные правила, которые при пользовании бытовыми и промышленными электроприборами позволят избежать беды.

— вилку из розетки не вытягивают за шнур, её необходимо извлекать из гнезда, крепко обхватив пальцами;

— включать-выключать электроприборы или освещение (розеткой в вилку или посредством выключателя) ни в коем случае не стоит с мокрыми руками;

— не нужно использовать в светильниках лампы большей мощности, чем это указано в инструкции к данному осветительному прибору;

— если прибор заискрил, или при его работе слышится характерный треск короткого замыкания, проводить с ним какие-либо действия можно лишь после выключения его из розетки;

— полезно знать, где и как обесточивается вся электропроводка в доме, иногда это может сохранить жизни и имущество;

— если в руководстве к прибору не указано, что он относится к оборудованию, которое можно оставлять без присмотра, то делать это ни в коем случае нельзя.

www.syl.ru
