Купив и доставив домой понравившуюся современную стиральную машину, потребитель сталкивается с вопросом заземления бытовой техники. Этот вопрос может возникнуть при изучении руководства по эксплуатации изделия, или непосредственно уже при использовании, если вдруг ваша помощница начинает бить током.
Как правильно заземлить стиральную машину расскажем в данной статье. Альтернативой является звонок в ближайший сервис центр, откуда придет мастер и все сделает по правилам.
Однако, во-первых, это стоит довольно приличную сумму, во-вторых предлагаем сделать Вам заземление своими руками. Далее рассмотрим пошаговое решение этого вопроса.
Если Вы проживаете в квартире, где эксплуатируются стационарные электрические плиты, значит, заземление уже существует, следовательно, ничего придумывать не придется.
Нужно только установить дополнительную розетку в ванной комнате, используя трехжильный кабель. А подключить ее можно непосредственно к розетке, в которую подключена электрическая плита. В остальных вариантах можно поступить следующим способами.
Способ первый – «Советский»
В середине 19 века практически все дома имели водопровод и отопление выполненный из металлической трубы. Наши отцы и дедушки просто и незатейливо всю технику заземляли, присоединяя к батареям или трубам отопления.

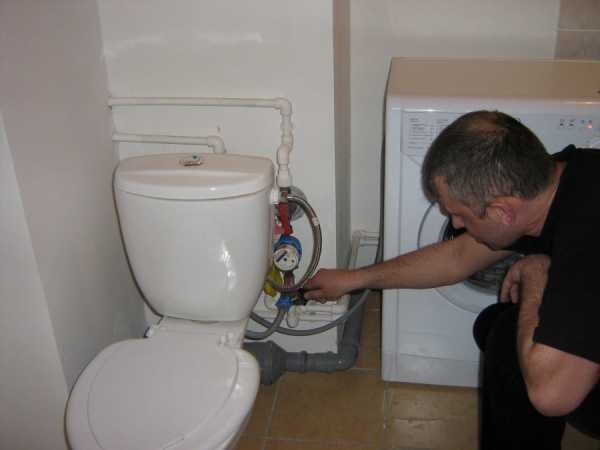

Способ, правда, довольно сомнительный в плане законности, так как противоречит правилам прописанным ГОСТом и имеет малую надежность.
Опасен так же и тем, что есть риск получить удар электрическим током, и за счет постоянного статического электричества сокращает срок службы трубы.
В этом месте намного быстрее могут образоваться протечки. Те, кого это не пугает, брали самый обыкновенный одножильный медный провод, зачищали от внешней изоляции и соединяли один конец с корпусом стиральной машины, а второй крепили, используя хомут или скрутку к радиатору отопления.
Давайте пойдем все же более безопасным и разрешенным способом. Ниже описана подробная инструкция, как заземлить стиральную машину.
Способ второй – электрический распределительный щит
В многоквартирном доме самый лучший и разрешенный законом способ выполнить заземление это использовать распределительный электрический щит, установленный на лестничной площадке в подъезде.
Вам потребуется розетка с заземлением и трехжильный электрический кабель. Его нужно протянуть от установленной розетки в месте эксплуатации стиральной машины до щитка.
Для выполнения работ понадобится следующий инструмент:
- индикатор, который показывает наличие электрического тока;
- плоскогубцы с изолированными рукоятками;
- нож для снятия изоляции проводов;
- изоляционная ПВХ лента

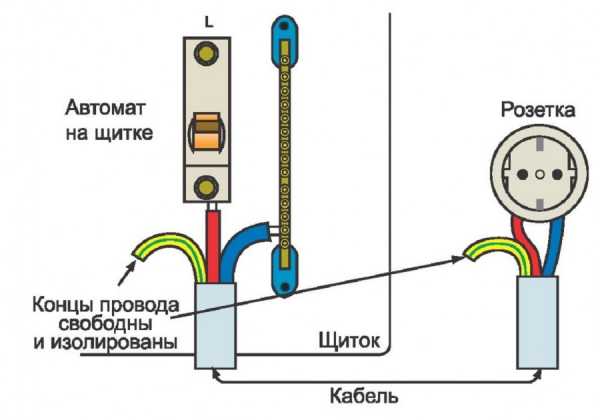

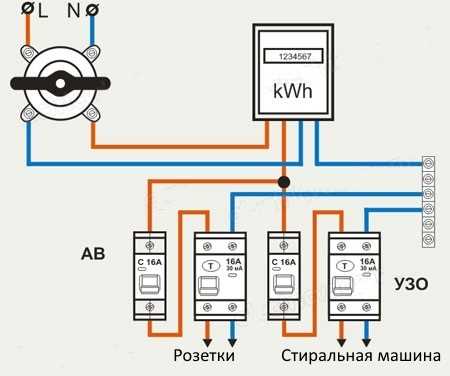

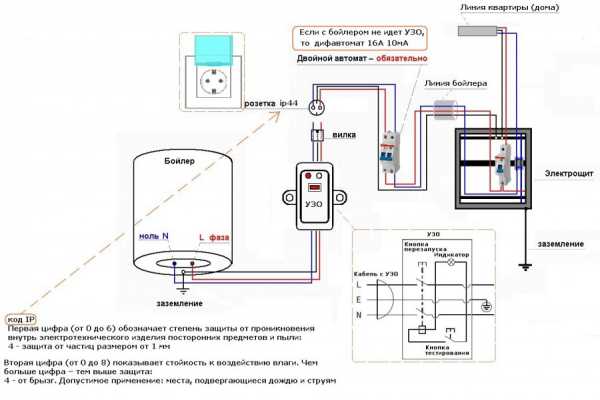

Более подробно можно это все посмотреть на схеме для заземления стиральных машин. Тут самое важное все кабельные жилы присоединить в соответствующие места.

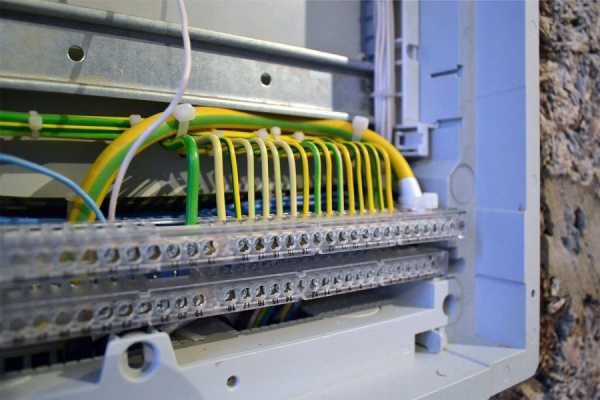

Абсолютно в любом стандартном электрическом щите расположены два шинных провода – ноль (N) и заземление (РЕ). Их и нужно использовать для подключения заземления.
Самое главное соблюдать технику безопасности при проведении любых работ, связанных с электричеством. Описанный способ является официальным и не противоречит никаким законам, дает 100% гарантию надежности. Смотрите так же фото заземления стиральных машин.
Способ третий – заземление для индивидуального дома
Если вы проживаете в индивидуальном доме, в котором отсутствует заземление, то проблему можно решить достаточно просто. Вы имеете право изготовить контур заземления быстро, и не привлекая специалистов. Давайте более подробно рассмотрим этот процесс.
Сначала необходимо приготовить три отрезка металлической трубки, имеющих длину около 1,5 метров, один конец которых рекомендуется заострить. Затем нужно просверлить сквозное отверстие для слива воды диаметром 7-10 мм, расположенное примерно на расстоянии 50 см от нижнего заостренного конца трубки.
После подготовки труб, нужно определиться с местом рядом с фундаментом дома и выкопать яму имеющую глубину примерно 60 см и размерами 1,5 на 1,5 метра.
В получившуюся яму вколачиваем трубки на расстоянии, примерно равным 1,2 метра друг от друга, чтоб получился ровный треугольник. Верхняя часть трубки должна быть расположена выше дна ямы примерно на 17-20 см.
Замеряем с помощью рулетки расстояние между концами труб и с использованием уголка небольшого сечения или обрезков арматуры объединяем в целую конструкцию.
К вершине треугольника необходимо приварить металлический провод сечением не менее 0,5 см, который идет от шины заземления электрического щитка, расположенного на вводе в дом.
Внутреннюю проводку делаем аналогично, как описывалось для многоквартирного дома. Устанавливаем розетку с заземлением и протягиваем до щитка трехжильный медный кабель.
На этом основные работы по созданию заземляющего контура сделаны, необходимо засыпать яму и уложить дерн на место. Советуем обозначать габариты контура заземления.
Рекомендовано летом, особенно в жаркий период, раз в 10-14 дней проливать яму солевым раствором. Состав раствора примерно такой – полкило поваренной соли на 10-12 литров воды. Это необходимо для равномерного распределения в сухой земле статического электричества.
Лучше потратить 3-4 часа рабочего времени и сделать собственный надежный контур заземления, чем потом оплачивать дорогой ремонт современной бытовой техники.
Нужно ли заземлять стиральную машину
Машинка изготавливается с сетевым фильтром, который накапливает на своем корпусе напряжение до 110 В, при касании это может вызвать неприятные ощущения в виде покалывания.

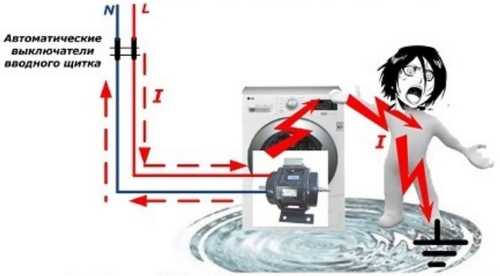

Если произойдет нарушение изоляции питающего провода, на корпусе машинки будет 220 В, это уже настоящая встряска. А если в ванной будет мокрый пол, то возможен и летальный исход.
Заземление сохранит в рабочем состоянии машинку при скачках напряжения в питающей сети. Например, были случаи, когда электрики после ремонта на линии, по ошибке давали питающее напряжение гораздо выше номинального.
В теплое время года, когда часто идут грозы и есть риск удара молнии, заземление также поможет отвести электрический разряд и сохранить бытовую технику.
Фото советы как заземлить стиральную машину
Также рекомендуем посетить:
strojka-gid.ru
Заземление стиральной машины — как своими руками сделать заземление стиральной машинки в ванной частного дома, квартиры
Вопрос о том, как заземлить стиральную машину, рано или поздно возникает у большинства семей. Если одни пользователи не обращают внимания на легкие удары током, которые получают от своей машинки, то другие сразу настораживаются и стремятся исправить эту ситуацию.
Зачем нужно заземлять стиральную машину
Вопреки распространенному мнению, током бьются не только старые стиральные машинки, но и совершенно новые устройства. Легкое покалывание, которое чувствует человек, прикасаясь к машинке, и есть слабый электрический разряд.
Мастера утверждают, что заземлять все технические устройства в квартире нужно обязательно. Особенно это касается ванной комнаты. В ванной всегда повышенная влажность, но при этом помещение наполнено электрическими бытовыми приборами и розетками — это потенциальная опасность для жильцов квартиры. Стиральную машину необходимо заземлить по следующим причинам:
- не заземленное устройство будет бить током хозяев (на корпусе не заземленной стиральной машинки образуется напряжение в 110 вольт)
- многие не заземленные современные машинки быстрее ломаются

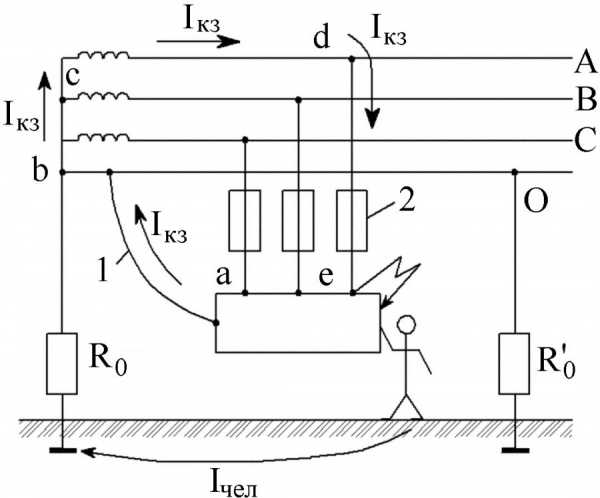

Заземление перенаправляет электрический ток в заземлитель, опасность удариться током становится минимальной. Заземление позволяет снизить напряжение до безопасного для человека уровня. Главная задача мастеров — сделать защитный контур, который предупредит опасность.
При работе нужно учитывать ряд важных аспектов:
- нельзя использовать трубы водопровода как заземлитель (раньше многие делали заземление, соединяя ванну с водопроводными или канализационными трубами, но теперь специалисты не советуют так поступать). Со временем трубы могут износиться, тогда возникнет протечка. Кроме того, многие соседи по стояку меняют металлические трубы на пластиковые, что может сделать такое заземление напрасным. Самовольное и неграмотное присоединение может стать причиной несчастных случаев — вы можете покалечить не только себя, но и соседей
- также нельзя использовать трубы отопления
- надо сделать повторное заземление при соединении нулевых проводников
Для подключения заземления своими руками вам понадобится следующий набор инструментов:
- пассатижи
- инструмент для зачистки и обжима проводов
- отвертка с индикатором
Как подключить заземление стиральной машины своими руками
В первую очередь отключите источник питания. Затем проверьте целостность изоляции проводов. Если изоляция нарушена, то на корпусе стиральной машинки может образоваться напряжение до 220 вольт — это очень опасно, будьте осторожны.

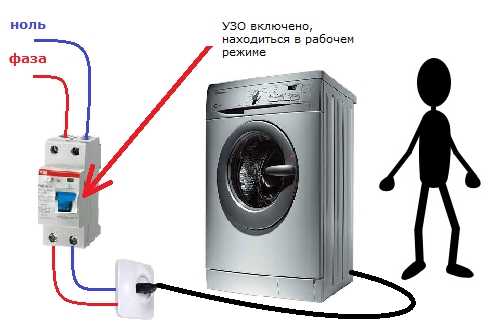

В этой ситуации разумнее будет выполнить установку автоматического защитного отключения. Это предотвратит удар током. Еще один разумный вариант — защитное заземление корпуса. Можно применить эти способы защиты одновременно для большей надежности.
В большинстве современных домов заземление предусмотрено в проекте. В ванных также подключен дополнительный заземляющий контур. В проводке встроен третий провод. Но почти во всех домах советской постройки нет заземляющего устройства. Если в доме нет заземления и проводки с третьим проводом, нужно выбирать из двух путей:
- создать заземляющий контур
- сделать зануление
В первом случае один конец одножильного провода надо обязательно закрепить на корпусе машинки, а другой — на стояке. Сделайте заземляющий контур. Выведите провод по стене, а затем соедините с вертикальным стальным заземлителем, вбитым или вдавленным в землю. Но этот способ не подойдет тем, кто живет в многоэтажном, а не в частном доме.
Если вы выбираете зануление машинки, нужно вывести трехжильный провод от электрощитка, а затем выполнить установку розетки с заземлением. На нулевом проводе нужно закрепить специальные шины. Розетка будет соединяться с щитком с помощью трехжильного провода.
Если вы делаете заземление в старом доме, то вы компенсируете отсутствие третьего провода. Два провода при этом питающие, они будут рабочими для электротехники, третий провод будет служить защитным занулением. На нем не должно быть разрывов. Если произойдет короткое замыкание, заземление останется на корпусе электроприбора.
Если ваша розетка не влагозащищенная, если у нее нет крышки, то лучше установить ее не в ванной комнате, а в более сухом помещении квартиры.
Какого цвета провода заземления
Чтобы правильно сделать заземление стиральной машинки в квартире, необходимо хорошо разбираться в проводах заземления. Провода изготавливают разных цветов, чтобы их было невозможно перепутать:
- красный цвет — фазный провод
- синий — нулевой
- желто-зеленый — заземляющий
Но встречаются также белые или бесцветные провода. Заземляющая жила в этом случае будет средним проводом. С такой маркировкой проводов мастеру гораздо труднее сделать ошибку. Соединяя провода, не меняйте их цвет. Соединяйте красный провод с красным, синий — с синим и т.д. Заземляющий провод необходимо подсоединить на клемму заземления.

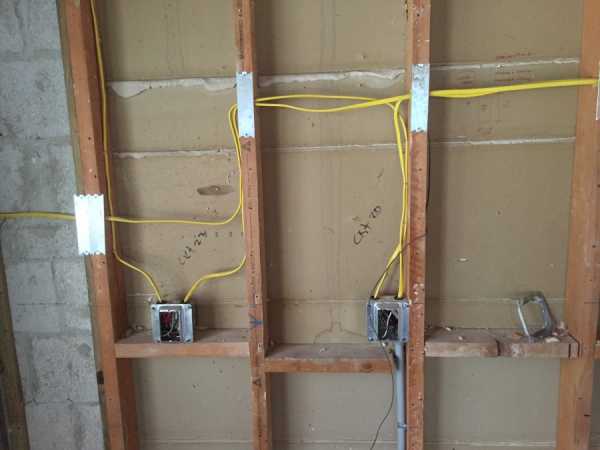

Разводка по дому
Чтобы развести электропроводку по дому, необходим медный провод заземления и розетка с заземлением. Один конец провода мастер заводит под болт шины распределительного щита, другой — на заземляющий контакт розетки.
Когда вы будете включать стиральную машинку, воспользуйтесь отверткой-индиактором. С помощью этого инструмента удобнее всего проследить заземление. Прижмите отвертку к металлической поверхности. Если индикатор загорелся — техника не заземлена.
Все работы с электротехническими приборами должны быть выполнены с учетом нормативов и установок, изложенных в постановлении «Электрооборудование жилых и общественных зданий».
Вы легко найдете в интернете фото и видео мастеров, которые объясняют и показывают, как правильно делать заземление стиральной машины в квартире или частном доме. Эти материалы помогут вам прояснить детали, если вы сомневаетесь в том или ином процессе подключения. Вы также можете посмотреть схемы подключения — они находятся в открытом доступе.
Если вы не разбираетесь в электробезопасности, если у вас нет опыта работы с заземлением, лучше доверить эту работу профессионалам. Помните, что неосторожность может привести к плачевным последствиям для вас и для тех, кто живет рядом — вы можете спровоцировать удар током или возгорание.
Лучше всего поручить все работы профессиональным электрикам с уровнем доступа по электробезопасности. Уровень доступа говорит о квалификации, знаниях и умениях мастера. Кроме того, такой специалист будет нести ответственность за выполненные работы. Если вы сделаете заземление самостоятельно, без уведомления сетевой организации, вся ответственность за возможные аварии будет лежать только на вас.
remont.youdo.com
Как и для чего делают заземление стиральной машины
При эксплуатации современных стиральных машин часто возникает одна и та же проблема. Со временем она начинает бить током или вовсе ломается. Чаще всего это случается, если нет заземления в квартире или доме. Поэтому перед покупкой и установкой техники необходимо позаботиться о безопасности.
Зачем нужно заземлять стиральную машину
По правилам безопасности в заземлении нуждается любое электрическое оборудование. Причем каждая электросеть должна иметь три жилы — две силовых (фаза и ноль) и одну заземляющую.
На сегодняшний день многие производители стиральных машин предусматривают наличие заземляющего проводника. Если включать стиральную машинку, не имеющую заземляющей жилы, то на ее корпусе может возникать остаточное напряжение. Оно не смертельно для человека, но вполне ощутимо. Однако если техника имеет плохую изоляцию или проводка повреждена, то это напряжение может возрасти до 220 В, что является угрозой для человека, особенно если она находится в ванной.
Помимо этого, заземление способствует защите электронной части машинки, при различных перепадах напряжения в сети, при попадании молнии в сетевые коммуникации отведет заряд, и техника не пострадает. А при его отсутствии сгореть может не только стиральная машина, а все электрооборудование в доме. Вот для чего делают заземление стиральной машины.
Как заземлить стиральную машину, если нет заземления в квартире
Если в жилище не предусмотрено заземление, то для его прокладки нужно обратиться в соответствующие инстанции. Однако если нет времени возиться с бумажной работой и стоять в очередях, то обезопасить квартиру можно своими руками. Если придерживаться правил и делать все согласно инструкциям, то все получится.
Этапы
Самый правильный и проверенный способ установки заземляющего устройства предполагает прокладку трехжильного кабеля от распределительного щитка питающего квартиру. Подключение производится в несколько этапов:
- Первым делом потребуется установить 2 шины — ноль и землю, если они не предусмотрены ранее.
- Затем к этим контактам будет подключаться проводка для бытового оборудования.
- В розетке следует заменить кабель на трехжильный, желательно с медными жилами.
- После этого подключают провода по такой схеме: минусовой провод протягивают от розетки к нолю коробки, плюсовой провод розетки к фазе, посредством автоматики и устройства защитного отключения (УЗО). А заземляющую розеточную жилу подключают к заземлению в щитке.
Варианты
Существует несколько вариантов, как самостоятельно решить данную проблему, однако не все они являются вполне законными или безопасными. Чтобы заземлить стиральную машинку используют следующие методы:
- Выводят индивидуальную розетку и подключают к распределительному щитку, в котором имеется заземляющая шина.
- Используют различные системы защиты типа УЗО или автоматы.
- Методом распределения потенциальной энергии бытовой техники.
- Соединяют корпус машинки с металлическими коммуникациями — водопроводами, канализационными трубами или системой отопления.
Последний способ не является законным, поэтому его лучше использовать в крайних случаях или временно, пока не будет постоянной заземляющей системы.
Рекомендации
Не стоит использовать систему отопления в роли заземления длительный период, так как со временем металлические трубы под воздействием электрического тока начинают портиться, а метал быстрее поддается коррозии. Это касается водопровода и канализации.
Лучше всего использовать законные методы и доверить установку заземления опытным специалистам. Это избавит от лишних проблем и обезопасит квартиру.
При самостоятельном монтаже не стоит забывать о правилах безопасности в работе с электричеством.
Ошибки
Многие жильцы коммунальных квартир совершают практические одни и те же ошибки. Самые распространенные из них:
- использование системы ТТ без защитной системы отключения;
- когда заземляющий провод не имеет связи с нулевым проводником;
- установка заземляющего контура, без замеров сопротивления;
- использование коммуникаций водоснабжения, теплосети или канализации.
Как заземлить стиральную машину, если нет заземления доме
Как заземлить стиральную машину если при постройке дома не учли установку заземляющих устройств. Ответ на этот вопрос будет логичным — сделать заземление с ноля или использовать уже знакомые методы. От этого выбора зависит дальнейшая работа и сроки эксплуатации электрических приборов.

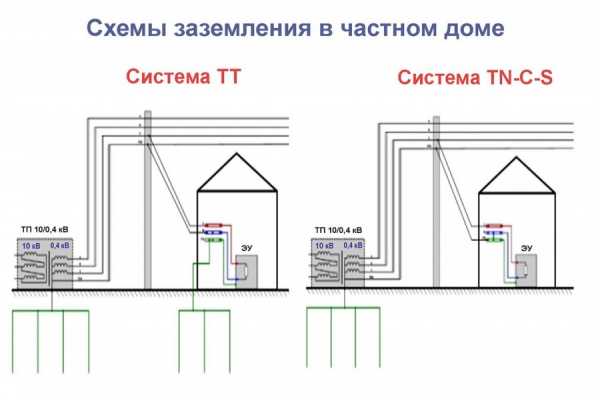

Делаем заземление в частном доме
Процесс проведения заземления в доме несколько отличается от подключения в квартире. Кроме того, что необходимо подключиться к электрическому щитку, еще потребуется смонтировать заземляющий контур. Его нужно делать самому и вкапывать в землю. А от него уже подключать заземляющую жилу и протягивать в дом.
Все, что касается щитка, делается аналогичным образом, как и в квартирах.
Этапы
Монтаж заземляющего контура осуществляется следующим образом:
- Для устройства понадобится три стальные трубы от 1,5 м длиной, которые нужно заплескать с одного края, чтобы лучше входила в землю.
- Далее нужно выкопать траншею треугольной формы и глубиной не менее полметра.
- После этого трубы вколачивают в землю, так чтобы получился равнобедренный треугольник со стороной 1 м. Трубы должны быть зарыты неполностью, 10-15 см нужно оставить над поверхностью земли.
- Затем к этим электродам на глубине 0,5 м привариваются металлические полосы, либо арматура, так, чтобы получилась цельная треугольная металлоконструкция.
- К поперечкам приваривается полоса, которая выводится наружу и фиксируется к несущей стене постройки. Далее к этой полосе при помощи клемы и болтов прикручивается провод, который будет идти к счетчику.
- Земля соединяется с шиной, от которой идет разводка по всему дому.

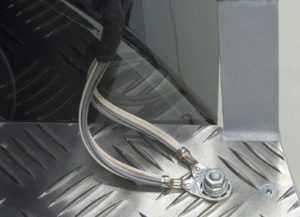

Современные машинки оснащены специальным болтом заземления на задней панели. К нему и прикручивают заземляющую жилу.
Варианты
Есть и другие способы подключения земли для стиральных машинок в своем доме. Они схожи с теми, что применяются для заземления в коммунальных квартирах, за исключением метода, который подразумевает соединение с коммуникациями — водопроводом, канализацией или теплотрассы. Однако самым правильным и надежным является создание индивидуального заземляющего контура.
Рекомендации
Для осуществления и прокладки электрической сети с заземлением необходимо использовать цельные кабеля, а если нужно сделать соединение, то стык должен быть хорошо изолирован и находится в специальном коробе.
Специалисты рекомендуют осуществлять периодическую заливку грунта, где расположен заземляющий контур. Это лучше делать летом, когда температура воздуха достигает 35 градусов. Для этого разводят 0,5 кг соли на ведро воды. Эта процедура поможет распределить электрический ток в сухом грунте.
Ошибки
При проведении заземления посредством установки поглощающего контура, встречаются следующие ошибки:
- использование металлических материалов слишком маленького диаметра;
- несоответствие размеров горизонтальных и вертикальных элементов контура;
- некачественное соединение при сварочных работах;
- отсутствие паспорта и схемы поглощающего контура.
Какого цвета провода заземления
Для того чтобы не путать провода, каждая жила окрашивается индивидуальным цветом, поэтому трехжильный кабель имеет такую расцветку:
- силовой провод обычно окрашен в красный цвет;
- нулевой в синий;
- земля обозначается желто-зеленым цветом.
Иногда изолирующее покрытие проводов может быть белым или прозрачным. В этом случае земля находится посередине.
Стиральная машина без заземления: допустимо ли
Стиральные машинки и другое оборудование может работать и без заземления. Однако при первых скачках напряжения или ударах молнии она может сгореть, поэтому решать вам, как заземлить стиральную машину.
Таким образом, заземление стиральной машины независимо от жилища осуществляется с помощью трехжильного кабеля от распределительного щитка. Заземляющий проводник разветвляется по всем комнатам к каждой розетке и выключателю, после чего выводится в поглощающий контур. Этот способ является самым надежным и безопасным.
pauk.top
варианты заземления своими руками и советы по степени нагрузки на кабель
Приводятся аргументы, подтверждающие необходимость адаптации сети питания стиральной машинки с полной заменой или реконструкцией устаревшей системы заземления TN-C в сетевой разводке. С практической стороны рассматриваются варианты заземления в квартире или доме, включая запрещенные к применению. Приводится подробная пошаговая инструкция по созданию своими силами заземляющего устройства.
Система заземления стиральной машины: полная замена или реновация разводки?
Стиральная машинка бьется током? Вынимая из барабана непросушенное белье почувствовали неприятное пощипывание в пальцах?
Или при соприкосновении с металлическим корпусом ощутили прохождение электрического разряда? Это верный признак того, что стиральный агрегат находится под электрическим потенциалом. С такой бедой сталкиваются пользователи стиральных машин нашей страны.
Заземление стиральной машины: почему это стоит делать
Возможно, токоведущие части изделия соприкоснулись с «массой» или компоненты электрики залило водой, просочившейся из бака? Владельцы видят причину изъяна исключительно в стиральной машинке и стараются быстрее избавиться от опасной «помощницы». Но в ней ли дело?
Если подобные бытовые истории в квартире или доме происходят с другими электробытовыми приборами, или после установки «стиралки» стали часто перегорать лампочки, это точно указывает на то, что причина неисправности не локализована в агрегате.
На самом деле проблема заключается в несоответствии технических стандартов современной электротехнической продукции и питающей сети. Разница заключается в том, что для нормальной работы агрегата требуется использовать 3 жильный кабель по системе заземления TN-S с фазой L, разделенным рабочим N и защитным PE нулем.
На деле 90% российских многоквартирных домов оснащены 2 жильной подводкой TN-C. К розеткам подводятся фаза L и один проводник PEN с совмещенным рабочим и защитным «0». По стандартам, действовавшим до 2003 г., допускалось не подводить отдельный заземляющий провод к розеткам, и нельзя было посадить корпус на землю. Поэтому требуется адаптация системы подводки питания под требования производителей.
В квартире
Некоторые ошибочно считают, что заземлять надо только старую бытовую технику с «уставшей» изоляцией на случай прошивки на «массу» переменного напряжения 220 В. Однако техническое решение новых электротехнических устройств изначально предусматривает присутствие потенциала 110 В на металлических частях корпуса! Связано это с использованием сетевого фильтра снижения высокочастотных помех, применяемого практически в любой современной СБТ. В этом каскаде фаза и ноль переменного напряжения 220 В через разделительные конденсаторы соединены с корпусом.
Если «допекают» постоянные покалывания и пощипывания при стирке от разряда конденсаторов, отключите вывод средней точки сетевого фильтра в цепи питания машинки от корпуса.

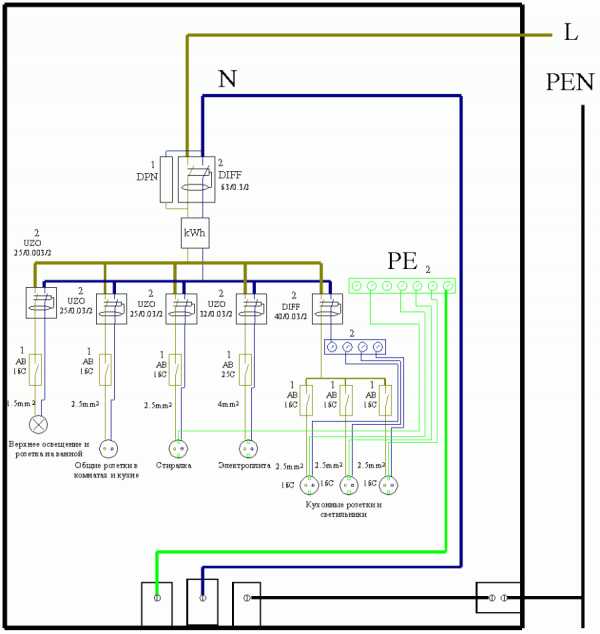

монтированной правильно считается электропроводка, отвечающая следующим требованиям:
- в электрощитке присутствует нулевая (N) и заземляющая (PE) шина;
- после счетчика фазный провод с красной изоляцией заходит в автомат УЗО, а с него отходит к питающей розетке стиральной машинки;
- для подключения используется только специальная розетка и медные провода сечением 1 мм на каждые 2 кВт мощности;
- N нулевой/синий и L фазный/синий провода подключаются к штырькам, а PE заземляющий/желто-зеленый соединяется с контактной площадкой штепселя.
По правилам техники безопасности работа без заземления стиральной машины во влажном помещении (ванной комнате, санузле) не допускается. При работе в «мокрой зоне» необходимо установить влагозащитную розетку со степенью защиты IP44.
В частном доме
Создать надежное заземление в частном доме можно, проложив многожильный кабель от электрощитка к розетке электроприемника по системе заземления TN-С-S . При использовании системы ТТ все группы электропроводки оснащаются УЗО с уставкой 10–30 мА. В случае, если проводка выполнена по стандартам советского периода TN-C по двухпроводной схеме, допускавшего отсутствие заземляющего провода, проводник РЕ от заземляющей шины пробрасывается отдельно. Это менее эстетичный, чем в первом случае, но надежный вариант. Наличие собственной придомовой территории позволяет также создать дополнительно заземляющий контур при отсутствии шины «земля», описание которого будет представлено в следующем разделе.
Предварительно следует убедиться в необходимости установки заземления или действенности существующего, делается это при помощи измерительного прибора.
Для замера используется мультиметр, установленный в режим измерения напряжения, а «землей» будет служить рука. Один щуп прибора надо зажать пальцами, а другим прикоснуться к любой металлической части в конструкции стиральной машинки. Если прибор покажет «0», устройство заземлено, если 100–110 В, то соединение с заземляющим контуром отсутствует – необходимо организовать систему уравнивания потенциалов с «землей».
Как сделать заземление стиральной машины своими руками: все способы
Система заземления включает заземляющий контур с заземляющим проводником и разводку к электроприемникам, в том числе, стиральную машинку в помещении объекта.
Заземляющий контур
При отсутствии главной заземляющей шины, на электрощит можно подать «землю» от заземляющего устройства, собранного собственными руками во дворе дома. Обеспечит сопротивление растеканию тока в грунте около 30 Ом заземляющий контур, располагаемый не ближе 1,0 м от стены с самой влажной стороны строения:
- Вырываем траншею в форме равностороннего треугольника с длиной сторон 3 м, глубиной 1м, шириной 50–70 см для заземлителя. Дополнительно роем канавку глубиной 0,8 м от траншеи до электросчетчика для подвода заземляющего проводника.
- Забиваем в вершины треугольника стальные уголки 40х40х5 мм длиной 3 м, не доходя до дна траншеи 15–20 см.
- Привариваем сваркой по периметру к торчащим из земли электродам стальные полосы 40х4 мм.
- Выбранный по длине расстояния до электрощитка стальной прут Ø 10, выступающий в роли заземляющего проводника, привариваем одним концом к заземлителю.
- На другой конец прута привариваем болт крепления М6 для подключения к шине РЕ электрощитка.
- Заземляющий проводник укладываем в канавку и вместе с траншеей засыпаем грунтом.
Разводка системы выравнивания потенциалов
Обустройство своими руками системы выравнивания потенциалов в доме или квартире заключается в полной реконструкции питающей сети с заменой 2 жильного провода L, N на 3 жильный аналог. Менее затратный вариант предусматривает проброс от заземляющей шины к электроточкам одного провода РЕ.
Заземление корпуса стирального агрегата
Если модернизация электропроводки с переходом на систему заземления TN-S затягивается, а эксплуатировать стиральную машинку необходимо, можно сделать индивидуальное подключение электроприбора. Одинарный провод с медной жилой Ø 2,0–2,5 мм соединяем с РЕ земляной шиной электрощитка, далее пробрасываем к розетке, заводим под стакан и соединяем с защитной клеммой.
Опасные варианты заземления
Существует несколько способов заземления которыми не стоит прибегать, если не уверены, что сделаете все правильно.
Заземление дедовским способом
Самый простой способ создать заземление – это подсоединить один конец провода к корпусу стиральной машинки с помощью болта на задней стенке.
Второй конец провода прикрутить к водопроводной или отопительной трубе, зачистив место контакта. Подобный способ действенный и вполне работоспособный, но имеет свои недостатки:
- он небезопасен – даже соседи, прикоснувшись к стояку, могут «почувствовать» на себе действие электрического тока;
- использование труб в роли проводников заземления стимулирует разрушительные процессы, на стенках интенсивно образуются трещины, что может привести к затоплению объекта.
Такой вариант решения проблемы является запрещенным правилами электробезопасности.
Соединение с нулем в розетке
В целях экономии некоторые электрики не пробрасывают провод PE от заземляющей шины, а закорачивают с проводом N проводники перемычкой непосредственно в розетке, делать это запрещено!
Система заземления соединяет корпус стиральной машинки с «землей», позволяет уберечь от поломки «электронную начинку» изделий.
Благодаря нормализации работы сетевого ВЧ фильтра по цепи «корпус» → «земля», предусмотренной производителями изделий. И обезопасить пользователей, что актуально при эксплуатации агрегата во влажном помещении.
В случае нарушения изоляции проводки стиральной машины, на корпусе может оказаться 220 В, так что одного прикосновения достаточно, чтобы человека хорошенько потрясло, а это вообще прямая угроза здоровью и жизни.
Кроме того, заземление поможет при скачках напряжении и при попадании заряда молнии в трансформатор или антенну на крыше здания. Вот почему грамотное подключение стиральной машины с заземлением необходимо — это безопасность для вас и вашей техники.
Полезное видео
elektrika.expert
Как заземлить стиральную машину если нет заземления
Необходимость заземления стиральной машины
Вся бытовая техника рассчитана для работы в трехпроводной системе электропитания с отдельным защитным заземлением (проводник PE).

Все виды подключения стиральной машины должны быть через УЗО
В отсутствии заземления стиральной машины человек подвергается опасности поражения опасным электрическим током, при одновременном касании корпуса неисправной стиральные машины и металлических частей водопровода и отопительных систем.
Получить удар током человека может при пробое изоляции фазного провода на корпус прибора, если он даже не касается других металлических частей. Прикасаясь к корпусу под напряжением, через тело человека будет протекать ток, значение которого зависит от изоляционных свойств обуви, покрытия пола, влажности комнаты и сопротивления тела человека.

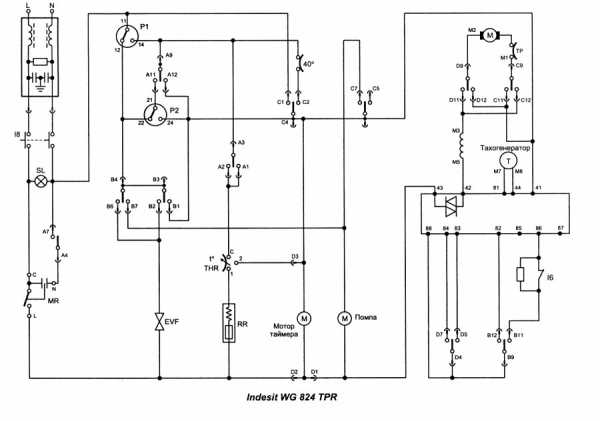

Иногда в стиральных машинах ставят сетевые фильтры, которые препятствуют попаданию электрических помех при работе электродвигателя стиральной машины на другую чувствительную электротехнику. Этот фильтр представляет собой два последовательно соединенных конденсатора со средней точкой, которая подключается к проводнику заземления и соответственно соединёна с корпусом машины.

Фильтр для снижения электрических помех стиральной машины
Средняя точка имеет потенциал равный половине сетевого напряжения 110 В. Поэтому без защитного заземления на корпусе будет присутствовать 110 В. При заземлении корпуса этот потенциал выравнивается с нулевым потенциалом земли. Корпус такой же не заземленной стиральной машины, будет находиться под напряжением 110 В.
И хотя через конденсаторы фильтра проходит небольшой ток, ощущение будет не из приятных. До решения проблемы с установкой заземления, можно отключить среднюю точку от заземляющего проводника.
Заземление стиральной машины в двухпроводной схеме электропитания
Так как заземлять стиральную машину, если нет заземления. В трехпроводной схеме электропитания TN — S, где в электропроводке присутствует защитный проводник PE всё понятно.
В розетке уже установлено заземление, и для подключения стиральной машины достаточно подключить вилку к розетке. А как быть с электросетью TN — C, где защитное заземление отсутствует. Подключить стиральную машину как есть, тоже не выход из положения. Этим вы подвергаете поражению током своих близких, при неисправной технике.
Вот несколько вариантов подключения бытовой техники, которыми не редко пользуются, хотя некоторые из них не безопасны.
1. В качестве заземления используют водопроводную металлическую трубу или трубы отопления. Этот вариант опасен тем, что при пробое изоляции фазного провода на корпус, под напряжением окажется водопровод. При таком способе заземления могут пострадать соседи.

Как происходит поражение электрическим током человека при нарушении изоляции провода
2. Способ выравнивания потенциалов используют при небольшой утечке тока, когда корпус находится под небольшим потенциалом. При касании человеком корпуса прибора и токопроводящих металлических частей водопровода, батарей отопления, ощущается небольшое пощипывание. Нерадивые электрики соединяют все корпуса бытовой техники между собой, и замыкает на водопроводную трубу.

Подключение стиральной машины с заземлением
Это способ аналогичен первому, и повторять его не рекомендуется, так как он опасен для жизни человека. Тем более что ваш сосед по дому может заменить участок металлической трубы на полиэтиленовую, тогда труба останется без заземления, и вы сами можете пострадать.
3. Можно попробовать еще один схожий вариант. В некоторых квартирах можно найти не заделанную арматуру, торчащую из стены или выступающую металлическую закладную. В этой закладной или арматуре можно просверлить отверстие и нарезать подходящую резьбу. Используют такое соединение как заземление.
Здесь опять остаются вопросы, как соединяется эта арматура с землей, имеет ли она соединение с водопроводом и трубами отопления. Какое сопротивление заземления имеет арматуры. Проверка сопротивления мегомметром с трубами водопровода показала в моем случае несколько десятков ом, т. е. прямого соединения с водопроводом нет.
Напряжение фаза — арматура такое же, как и сетевое, с точностью до десятых вольт. Можно попробовать использовать арматуру как проводник заземления совместно с устройством защиты УЗО. Если использовать УЗО в двухпроводной схеме без заземления проводника, тогда в случае пробоя фазы на корпус и при касании корпуса произойдет утечка тока через человека и пол. УЗО сработает.

Подключение стиральной машины без заземления
То есть, чтобы сработало УЗО и отключилась сеть, нужно прикоснуться к корпусу бытового прибора. Через тело человека потечет ток хоть и небольшой (ток утечки УЗО 30 мА). А теперь посмотрим, что произойдет, если в качестве заземления использовать арматуру многоквартирного дома.
При пробое изоляции фазного провода на корпус произойдет утечка тока, но уже не через человека, а через заземление (арматуру). Отключится сеть. Даже если арматура дома соединена с водопроводом, УЗО отключает сеть мгновенно и соседи также не пострадают.
4. Способ защитного зануления тоже имеет недостатки. Провод зануления можно взять с электрощита на лестничной площадке. Рабочий ноль электрощита в двухпроводной схеме соединен через болт с корпусом электрощита. Этот рабочий ноль можно завести в квартиру и провести как заземляющий проводник на все розетки квартиры.

Зануление розетки стиральной машины
Зануление обычно используют в промышленных установках, но иногда и в домовых сетях в качестве заземления. Нельзя занулять средний вывод розетки перемычкой от рабочего нуля. В случае обгорания нуля в общедомовом электрощите, вы останетесь без заземления. Будет работать только УЗО.
УЗО нужно ставить для стиральной машины на ток утечки 30 мА обязательно для всех случаев подключения стиральной машины. Идеальным вариантом для двухпроводной сети TN — С — это сделать свое заземление. Единственно неудобство такого заземления — это нужно пару раз в месяц в зависимости от сырости почвы поливать всю конструкцию соленой водой.

Контур заземления своими руками
Выбирать подходящий вариант заземления стиральной машины только вам. И мой вам совет! Не подвергайте опасности своих родных и соседей!
Тоже интересные статьи
electricavdome.ru
Заземление стиральной машины в частном доме и в квартире
Рейтинг автора
Написано статей
Автор статьи
Мастер с 12-летним стажем. Ремонт стиральных машин и холодильников.
Просмотров: 88
Опубликована: 2-6-2019
Изменена: 2-6-2019
Время на прочтение: 3 минут
У этой статьи: 0 комментариев(я)Заземление бытовой техники — мера безопасности, которая защитит вас и ваших родных от электрического тока. После установки стиральной машины важно убедиться, что сеть соответствует необходимым для подключения параметрам. Если вы житель новостройки, можете не переживать — проводка квартир, построенных после 2003 года, оснащена заземляющим проводом. А вот жильцам домов советской эпохи приходится делать заземление своими руками.
Нужно ли заземлять стиральную машину?
Если нет заземления, машинка-автомат может ударить током. На металлическом корпусе техники, укомплектованной сетевым фильтром, накапливается напряжение 110 вольт. Повреждение изоляции проводов может стать причиной травмы от разряда 220 вольт. Заземляющий кабель защищает технику от последствий скачков напряжения, увеличивает срок эксплуатации.
Если прикосновение к новой машинке вызывает ощущение пощипывания, покалывания — это может быть признаком отсутствия заземления.
Как заземлить стиральную машину?
Существует несколько вариантов решения проблемы:
- Заземление⁄зануление розетки от электрического щита;
- Установка внешнего заземляющего контура;
- Создание системы уравнивания потенциалов;
- Соединение корпуса машины с коммуникационными металлическими трубами.
Как заземлить розетку в новой квартире?
Щитки новостроек оборудованы системой TN-S-C (илиTN-S), в которых предусмотрена шина для подключения заземляющего шнура. Он уже есть в проводке.
В стене необходимо сделать дырку для розетки, достать пучок проводов. Для работы вам понадобится специальная современная «евро-розетка»:
- Отключите подачу электричества;
- Подсоедините провода «фазы» (L), «ноля» (N) к соответствующим выводам розетки;
- Заземляющий шнур (PE) — обычно он желто-зеленого цвета — соедините с клеммами, расположенными по центру розетки;
- Закрепите контакты, вставьте розетку, зафиксируйте.
Как подключить заземление к щитку?
В случае отсутствия заземляющего шнура, но при наличии систем TN-S-C, TN-S на лестничной площадке вы можете самостоятельно провести кабель, присоединив его к предусмотренной шине. Подходящий для монтажа комплект можно купить в любом электротехническом магазине.
УЗО для стиральной машины без заземления
Старые здания не укомплектованы кабелем «земля». Используется двужильная система TN-C, состоящая только из «ноля» и «фазы». Пользователи устройств такого типа практикуют устаревшую технику «зануления».
Она заключается в срабатывании автоматического выключателя при коротком замыкании. Этот метод не защищает человека от поражения электричеством, поэтому не самый надежный. Но все-таки устройство защитного отключения (УЗО), установленное на линии подключения мощной техники, способно предотвратить смертельную травму.
Можно ли занулять стиральную машинку? В домах старого типа — особенно на верхних этажах, где сделать заземлитель сложно, хлопотно, очень дорого — это единственный способ обезопасить себя и близких.
Уравнивание потенциалов в ванной комнате
Принцип уравнивания применяют, чтобы человек не стал проводником тока при прикосновении к предметам с разными электрическими потенциалами.
Все токопроводящие элементы ванной соединяются защитным контуром.
Основные элементы системы:
- Контур;
- Главная шина;
- Нулевые защитные проводники;
- Проводники уравнивания.
Все проводящие конструкции соединяются с шиной, которая заземляется, зануляется.
Как установить заземлитель в частном доме
Конструкция заземляющего контура должна располагаться на расстоянии не меньше одного метра от фундамента здания. Составляющие элементы сооружения:
- Горизонтальные стальные полосы, соединенные сваркой в треугольную форму;
- Вертикальный контур из стальных уголков;
- Проводник сечением 8 миллиметров, ведущий к щиту.
Важно:
- Длина вертикального контура должна быть глубже точки промерзания почвы.
- В сухую жаркую погоду поливайте грунт соляным раствором — для лучшей проводимости тока.
- Не используйте для создания контура арматуру: закаленная поверхность — плохой проводник.
Соединение СМА с трубами отопления
Владельцы квартир без заземления часто используют этот способ. Болт стиральной машинки соединяется с батареей, трубой отопления, водопровода, канализации. Чтобы провести процедуру правильно, нужно очистить поверхность трубы от краски. Зачищенные контакты кабеля крепятся к поверхности металлическим хомутом.
Важно! Этот метод опасен, так как материал разрушается от воздействия электричества. Систему отопления может прорвать, она может ударить током вас, ваших соседей.
Занимаясь проведением работ, не пренебрегайте правилами техники безопасности. При необходимости обращайтесь к специалистам — они проведут работу качественно, а вы избавитесь от волнений за родных людей и сэкономите на ремонте бытовой техники.
270076.ru
Заземление стиральной машины, как сделать своими руками заземляющую проводку
Заземление стиральной машины, выполненное с соблюдением всех правил техники безопасности, — наиболее правильный метод продлить время ее эксплуатации, а также обеспечить безопасное использования. Многие после покупки стиральной машины просто включают ее в розетку. Однако корректное подключение к сети является не менее важным моментом, нежели организация водоснабжения или слива. Но почему-то об это вспоминают, когда машинка начинает «биться» током, либо сгорает. Так вот, чтобы этого не произошло нужно выполнить заземление стиральной машины. Решить эту задачу можно как самостоятельно, так и заказать соответствующую услугу в специализированной компании. Выбор зависит от наличия либо отсутствия у вас определенных навыков и финансовых возможностей.
Зачем нужно заземлять бытовую технику
Сразу следует отметить, что заземлению подлежит не только «стиралка», а весь перечень размещенной в доме бытовой техники. Электросеть, как правило, имеет два главных провода: «фаза» и «ноль». В электросети с заземление есть и еще и третий провод, который называется «земля».
Если же стиральная машина, оснащенная сетевым фильтром, подключена к сети без предварительного заземления, то на металлической части прибора появится напряжение 110 В, которое вполне можно ощутить при касании. Бывает, что рвется изоляция провода, или случается пробой в обмотке двигателя, и на металлической части прибора может оказаться «фаза», а это уже 220 В. Если машинка была монтирована в санузле, то возникает реальная угроза не только здоровью, но и жизни человека. В чем собственно и заключается опасность использования стиральной машинки, сушилки и других электроприборов без заземления.
Современные стиральные машины начинены электроникой и требовательны к условиям работы. Если подключение сделали без заземления, и техника вышла из строя, то сервисный центр может отказать в гарантийном ремонте.
Корректно выполнив заземление стиральной машинки, вы можете не переживать, что она перегорит во время скачков напряжения в сети либо в результате удара молнии. А молния довольно часто становится причиной перегорания трансформаторов, электроники и повреждения антенн, установленных на крышах домов.
Заземление стиральной машины, электрокамина, сушилки и другой домашней техники можно легко сделать самостоятельно, как в многоквартирном доме, так и в частном секторе.
Особенности процесса
Имеется несколько методов решения данной задачи. Выбор напрямую будет зависеть от времени постройки дома или иных нюансов. Если вы проживаете в многоэтажном доме новой постройки, то особых проблем с заземлением, как правило, не возникает, поскольку в процессе строительства уже смонтировано заземление, а в электросети есть провод, предназначенный для отвода случайных токов в грунт. Вся современная бытовая техника имеет трехжильный провод, чего вполне хватает для ее безопасного использования.
Однако если, ваша квартира находится в доме, который был возведен в советское время, то установку заземления придется выполнить самостоятельно, либо нужно будет обратиться за помощью к электрику, который выполнит работу за вас. В данной ситуации существует всего два варианта решения задачи, которые мы рассмотрим ниже.
Подключение
При выборе первого варианта, сделать заземление стиральной машины можно от электрощита. В этом случае работа будет выполняться в несколько шагов.
От электрощита к розетке, в которую планируется включать стиральную машинку, необходимо провести трехжильный медный кабель сечением 4 мм кв. (можно применять и 2,5). Розетку выбирают на 16 А и монтируют возле места установки стиральной машины. Если машинка стоит в ванной, и там повышенная влажность, то надо купить влагозащитную розетку.
Если в доме установлена заземляющая шина, то все просто. «Нулевой» провод трехжильного кабеля подсоединяют к шине с обозначением N, фазный провод в свою очередь через УЗО и автомат к фазному проводу счетчика. К шине РЕ подключается заземляющая проводка.
Если заземляющей шины нет, то следует пригласить электрика для ее монтажа.
Для корректного выполнения данной работы понадобятся не только заземляющий провод и инструменты, но аккуратность, а также немалая доля терпения. Также при этом следует соблюдать технику безопасности. Если же эта работа кажется вам трудновыполнимой, либо у вас просто не хватает опыта в решении таких задач, то лучше обратится к специалисту за помощью.
Иногда при отсутствии шины в качестве заземления используют трубы отопления или водопровод. Но такой способ может привести к быстрой протечке труб, а при нарушении изоляции можно получить удар током.
Выравнивание потенциалов
Однако бывает так, что в щитке нет заземляющего провода. В таком случае выше приведенный способ заземления бытовой техники не подойдет. Также его невозможно использовать, если квартира расположена на последнем этаже старой панельной пятиэтажки. Как же в этом случае обустроить заземление стиральной машины и обезопасить проживающих в квартире людей от ударов электрическим током? В данной ситуации наиболее правильным решением этой задачи будет обустроить систему уравнивания потенциалов.
При организации такой системы все предметы, которые проводят ток, соединяются специальными металлическими проводами. Потенциал между ними выравнивается, а значит, ток протекать не будет. Если одновременно прикоснуться, например, к металлическому крану и стиральной машинке, то ничего страшного не произойдет. В то время как при отсутствии выравнивания потенциалов, человек становится проводящим звеном и может получить сильный удар током.
В дополнение к системе уравнивания потенциалов в обязательном порядке необходимо установить автомат в электрощите и УЗО. Это делается для того чтобы в случае сбоя работы стиральной машины, техника отключалась, и «фаза» не попадала на металлическую часть «стиралки».
Работы в частном доме
Процесс заземление стиральной машины в условиях квартиры менее затратный по сравнению с проведением аналогичных работ в частном доме. В этом случае заземление бытовой техники, как правило, выполняется своими руками. Как и в предыдущем случае процесс осуществляется в несколько последовательных этапов.
Изначально необходимо подготовить 3 трубы, изготовленные из металла, длиной в пределах от 1.5 до 3 метров. При этом длина труб должна быть больше глубины промерзания земли.
Нижняя часть труб заостряется посредством кувалды. Также в нижней части проделываем отверстия, диаметром в 5-10 мм.
Следующим шагом будет обустройство ямы, глубиной примерно в полметра. Затем трубы вбиваются в грунт. Расстояния между ними должно быть в пределах 1-1.5 метров. При этом примерно на 10-15 см трубы должны быть над поверхностью земли.
После этого нужно взять 3 пластины из металла либо арматуры и с помощью них соединить трубы. Делается это посредством сварочного аппарата. К арматуре либо пластинам необходимо прикрепить с помощью сварки заземляющий провод, который нужно будет завести в дом к месту монтажа электросчетчика.
Данный провод нужно подключить к шине с обозначением РЕ, а уже от нее разветвляют заземленные провода ко всем розеткам, а также на освещение.
Как видите, организовать заземление бытовой техники вполне реально как в квартире, так и в частном доме, главное корректно подойти к этому вопросу.
Преимущества заземления бытовой техники
Подытоживая, можно сказать, что подключение стиральной машины или другой техники без заземления весьма опасно не только для здоровья, но и порой для жизни человека. Особенно если техника установлена на кухни и в ванной комнате.
Корректно организовав заземление своими силами или с помощью электрика, вы сможете продлить срок службы техники, что немаловажно, ведь ее стоимость достаточно высокая. Выбор того или иного метода заземления стиральной машины зависит от начальных условий, в которых вы проживаете (это частный дом, новостройка или же многоэтажка, возведенная в советское время). Вопрос решается одним из тех методов:
- заземление от электрощитка, при наличии в нем третьего заземляющего провода;
- заземление путем уравнивания потенциалов;
- заземление с помощью арматуры (подходит только для частного сектора).
Выполнить работу самостоятельно или воспользоваться услугами электрика? Этот вопрос должен решать каждый самостоятельно. Если вы обладаете опытом работы с электроустановками, то данную операцию можно вполне можно выполнить самостоятельно, сэкономив при этом собственные финансовые средства. В противном случае лучше обратится к специалисту, который выполнит все работы грамотно и оперативно. Стоимость услуг электрика в этом случае будет зависеть от многих факторов, главными из которых будут: объем работы, сложность решения задачи, срочность заказа и количество предметов бытовой техники, которая находится в доме или квартире.
evosnab.ru
