Защитное заземление в системах видеонаблюдения

Статья, или скорее заметка, рассчитана на начинающих установщиков систем видеонаблюдения, которых, ввиду доступности оборудования, развелось немереное количество и которые из-за своих зачастую неграмотных решений сплошь и рядом монтируют неработоспособные объекты и получают финансовые санкции (или попросту «попадают на бабки»). Потом начинается мучительный поиск выхода из ситуации, потеря времени, соответственно те же финансовые издержки. Исходя из особенностей этой всезнающей аудитории постараюсь обойтись без формул — только картинки и рецепты решений.

Все картинки увеличиваются — два раза левой кнопкой.

Вопросы защитного заземления, регламентируются «Правилами устройства электроустановок» (далее — ПУЭ), разработанными еще в 1975 году и утвержденными с изменениями в последний раз приказом Минэнерго РФ от 8.07.2002 № 204 «ОБ УТВЕРЖДЕНИИ ГЛАВ ПРАВИЛ УСТРОЙСТВА ЭЛЕКТРОУСТАНОВОК». К вопросам защитного заземления относится глава 1.7. «Заземление и защитные меры электробезопасности». В нашем случае совершенно нет необходимости вдаваться в тонкости этого весьма серьёзного и ёмкого документа. Наши электроустановки — это видеорегистратор, источники питания регистратора, видеокамер и какого-либо вспомогательного оборудования, если таковое имеет место быть, ну и , собственно, сами видеокамеры.

На первый взгляд всё просто — заземляй все корпуса и нулевые провода, не вдаваясь в подробности, и будет тебе счастье. Но почему-то при таком формальном подходе, особенно при большом удалении камер от регистратора очень часто можно налететь на ухудшение изображения вплоть до полного срыва синхронизации и пропадания картинки. В чём дело? В неидеальности заземления и разности потенциалов заземляющего проводника в разных точках охраняемого объекта. Примитивно просто — эта разность потенциала накладывается на сигнал, и в результате из-за смещения уровней входных напряжений регистатор перестает видеть синхроимпульсы или, наоборот начинает пытаться синхронизироваться по сигналу изображения. И то и другое не есть гуд — это скачки изображения и срыв синхронизации. Причем разность потенциалов непостоянна, отстроиться практически невозможно. Для устранения этой проблемы есть железное правило —

заземлять в одной точке. В нашем случае этой точкой однозначно должен быть щиток электропитания, к которому будет подключен видеорегистратор. Тому несколько причин:

— он относительно равноудалён от всех камер;

— он как правило ближе всего к щитку питания со штатным заземлением;

— к нему выше требования по электробезопасности, т.к. он находится в помещении с присутствующим персоналом.

На рис. 1 изображён некий абстрактный регистратор с четырьмя вариантами подключения уличных видеокамер:

Удалённая камера с питанием от отдельного источника питания.
Удалённая камера с питанием от источника, общего с видеорегистратором.

Удалённая камера с передачей сигнала по витой паре с гальванической развязкой между регистратором и видеокамерой.
Удалённая камера с передачей сигнала по витой паре без гальванической развязки между регистратором и видеокамерой.

Для простоты будем считать, что все камеры запитаны постоянным напряжением 12 В (самая распространенная схема питания).

Рассмотрим по порядку.

Случай 1. Камера находится на большом расстоянии от регистратора и, для исключения падения напряжения на длинных проводах питания, оборудована автономным источником вторичного электропитания (далее — ИВЭП). В этом случае для соблюдения требований ПУЭ мы обязаны заземлить корпус ИВЭП на щитке электропитания, к которому он подключен. При этом надо убедиться, что между «-» выходного напряжения и корпусом ИВЭП нет гальванической связи (сопротивление стремится к бесконечности). Если это условие не выполняется, заземлять ИВЭП нельзя — будут проблемы с изображением (нарушается правило заземления в одной точке). Значит, или меняем тип ИВЭП или нарушаем ПУЭ в части электробезопасности. Дело в том, что, если в результате неисправности ИВЭП на его корпусе присутствует фаза питающего напряжения, то, при подключении видеокамеры, которая заземлена через оплётку видеокабеля, вы получите элементарное поражение электрическим током. Ну или вы подключили камеру, а потом полезли подключать к ней видеокабель — ещё веселее, поражение электротоком на высоте. Не надо с этим шутить, сверзиться с высоты после удара током — это серьёзно.

К заземлению ИВЭП так же надо бы подключить и корпус камеры, но тут есть одно «но». В современных корпусах «bullet» (пуля) в большинстве случаев корпус камеры электрически накоротко соединён с контактом «общий» видеовыхода. Т.е. при заземлении корпуса «вторая земля» со всеми вытекающими последствиями появится и на видеокабеле. Здесь вариантов нет, землить нельзя, остаётся только нарушать ПУЭ или искать другую камеру. Более того, во избежание «2-й земли» такую камеру придётся электрически изолировать и от конструкции, на которую она крепится. На самом деле на практике это относится только к металлическим конструкциям — сайдинги всякие, металлические опоры и т.д., но приходилось. Текстолитовые пластины подставляли, фторопластовые диски — бывало, короче. В любом случае это есть нарушение ПУЭ, никуда не денешься. Недружелюбно настроенный сотрудник Ростехнадзора кровушки попить может. Единственное, что можно посоветовать — на каждом объекте вешать правила электробезопасности: работа в резиновых перчатках, обязательное отключение питающих кабелей при регламентных и ремонтных работах и т.д. Ну и ссылаться на уровни напряжений — они по ПУЭ относятся к сверхнизким (СНН).

На нашем рисунке Случай 1 приведён без гальванической связи корпуса камеры и сигнала — корпус заземлён.

Да, ещё — для случаев «1» и «2» в разрывы кабеля включены устройства грозозащиты. Их землить обязательно, самым толстым земляным проводником минимально возможной длины к ближайшему щитку. Можно, в случае крепления на заземленную металлоконструкцию, присоединять к ней. Эти устройства соединяют защищаемые линии с землёй только при наведении мощных электрических помех, угрожающих исправности аппаратуры.

Случай 2. Питание на камеру подаётся от ИВЭП, расположенного в центре (щите) электропитания системы видеонаблюдения. Как вариант — этим же напряжением запитан видеорегистратор. Здесь мы смело заземляем всё — корпуса регистратора и ИВЭП, а так же «-» электропитания. Кабелем с сечением, соответствующим потреблению удалённых камер, подаём электропитание к месту назначения.

Для случая 2 для разнообразия выбран вариант с электрически соединенными сигнальным «общим» и корпусом камеры. Соответственно корпус не землим, наоборот — анализируем необходимость электроизоляции камеры от конструкции, на которую она крепится.

Случай 3. Удалённая камера с автономным ИВЭП и гальванически развязанными приёмопередатчиками передачи видеосигнала по витой паре. Пусть наши приёмопередатчики выполняют еще и функцию устройства грозозащиты — таких много. Заземляем оба в соответствии с требованиями к устройствам грозозащиты: минимальное сопротивление и длина проводников, надёжность заземления . Смело заземляем удалённые приборы: корпуса, «-» электропитания — всё как надо, включая корпус видеокамеры. Электрическая развязка есть, «2-й земли» не будет.

Случай 4. Удалённая камера с автономным ИВЭП и приёмопередатчиками передачи видеосигнала по витой паре без гальванической развязки.

Натыкался на такое. Причём в инструкции еще просят для грозозащиты организовать хорошее заземление передатчика дополнительным проводником из центра. Ну даже не знаю, как тут быть с ПУЭ. Сложно все как-то в датском королевстве. Короче — корпус ИВЭП землим однозначно, корпус камеры — по ситуации в зависимости от наличия связи корпуса с сигнальным «общим». Здесь всё понятно.

В моём конкретном случае стояло на осветительной мачте 4 удалённых камеры. Соответственно четырёхпарной экранированной «витухой» мы передатчики соединили с приёмниками, экранную оплётку использовали как раз в качестве этого самого «хорошего заземления» (она на схеме отдельным проводом показана). Сигнал идёт, камеры показывают. Грозы были. Оборудование работает.

Вот наверное и всё. Можно только добавить, что Случай 3 идеально подходит для IP-видеокамер. Электрическая развязка по сигналу присутствует, сигнал передаётся по витой паре. Электропитание правда в случае PoE централизованное, но это непринципиально. Корпуса камер можно заземлять спокойно. Грозозащиту желательно подцеплять с обоих сторон (и камеры и регистратора).

Ну что, у кого есть вопросы, задавайте в «комментариях», хотите получать новости сразу же — подписывайтесь, форма внизу.

До связи.

На главную, в начало, к оглавлению

systemdefend.ru

Правила использования заземления в системах видеонаблюдения: ответы экспертов

Согласно правилам на установку электрооборудования, любой электрический прибор или механизм, который питается от сети, должен быть заземлен.

Несоблюдение этого требования повышает риск получения электрических травм или выхода из строя дорогостоящей техники.

Эта тема также актуальна для видеокамер и регистраторов изображения. Но при организации заземления в системах видеонаблюдения нужно знать, как это правильно сделать.

Ошибки при подключении к питанию, непрофессионально выполненное подсоединение к почве, неправильный монтаж установок, некачественные комплектующие – вот перечень причин, которые могут принести финансовые проблемы легкомысленным инсталляторам.

Для чего следует соединять приборы с проводом, идущим в грунт

По определению заземление представляет собой преднамеренное, технически организованное соединение любой электроустановки с грунтом.

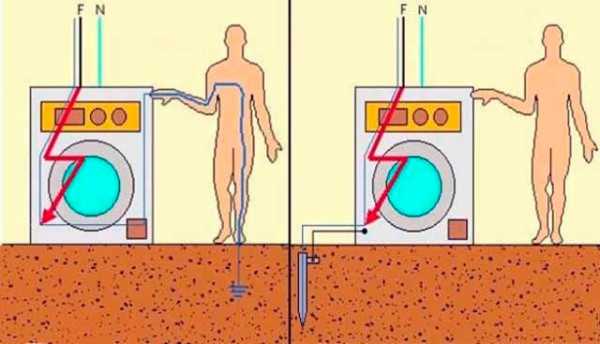

Важно то, что потенциал земли всегда равен 0, поэтому любой объект, соединяясь с ней, нейтрализуется от токов утечки.

Неправильным будет просто вставить провод в почву – в ней должно находиться заземляющее устройство, куда и нужно подключиться.

Схема заземления электричества в частном доме

Как оговорено выше – земля берет на себя все более высокие потенциалы. Этот эффект как раз стоит во главе угла при защите человека от электротравм.

Если приборы не подключены к устройству в почве и на их корпусе (в результате утечек) присутствует напряжение, то живой организм, прикоснувшись к такому объекту, получит удар электрического тока, то есть, проведет электрический ток через себя. Вот почему важно соединять все без исключения приборы с шиной, идущей в почву.

Организация заземления для видеонаблюдения

Устанавливая камеры и сопутствующее комплектующее, каждый инсталлятор знает, что обязательно необходимо сделать заземление в системах видеонаблюдения.

Самым простыми и очевидным способом для непрофессионального установщика является подключение оборудования к грунту по месту.

Часто во время этого нет организации в такой точке надлежащей заземляющей оснастки. Результат – все работает некорректно, вплоть до полной потери изображения от отдельных камер.

Причиной всему этому есть разные по величине потенциалы в точках подключения к земле. Совокупная разность накладывает свою составляющую на сигнал, и регистратор не видит синхронизирующие импульсы – отстроенные уровни напряжений на входе теряются.

Схема заземления системы видеонаблюдения

Чтобы избежать этой ситуации при монтаже оборудования, необходимо следовать таким правилам:

Подключать все объекты к почве в одном месте (точке). Если потенциал этой точки будет меняться, то это будет актуально для каждого устройства;
Выбирать точку соединения приблизительно равноудаленной от любого прибора. На практике таковым является щиток электропитания;
Если у видеокамеры корпус гальванически соединен с общим контактом, то такой корпус нельзя заземлять во избежание получения 2-й земли;
Если предусмотрены устройства защиты от грозы, их нужно заземлять самой толстой шиной;
Заземляющее устройство, которое находится в почве, должно быть организовано по всем правилам.

Заключение

Исходя из выше изложенного, можно сделать вывод, что заземление камеры видеонаблюдения и другого аналогичного оборудования должно проводиться при строгом соблюдении норм и правил на установку таких приборов.

Необходимо изучить характеристики каждого устройства в системе, их электрические схемы на предмет соединения общего провода с корпусом. Если такая ситуация имеет место, допустимо принимать нестандартные решения.

Целесообразней отказаться от заземления отдельных камер в пользу корректной работы всей системы, обеспечив объект информационными табличками на тему безопасного обращения с электрооборудованием. Установкой видеонаблюдения должны заниматься специализированные фирмы!

Видео: Заземление для системы видеонаблюдения

bezopasnostin.ru

Как правильно организовать заземление в системах видеонаблюдения

Часто желая самостоятельно установить систему видеонаблюдения или пытаясь сэкономить на услугах профессиональных инсталляторов систем видеонаблюдения, мы получаем в результате мало работоспособную систему со множеством проблем. На этот раз разберем, как правильно сделать заземление при установке системы видеонаблюдения.

Несведущему человеку покажется, что все до безобразия просто: заземлить каждую единицу оборудования (корпус) и нулевые провода. На выходе мы получаем либо невозможные помехи в картинке, либо полное ее исчезновение (особенно, если камера расположена далеко от видеорегистратора). Почему? Да потому, что заземление имеет разные потенциалы в разных частях объекта. Каждый профессиональный установщик скажет, что заземлять оборудование нужно в одном месте. Применительно к системам видеонаблюдения — это место подключения регистратора (электрощиток). Идеальным это место считается потому, что он:

во-первых, находится приблизительно на одном расстоянии от всех камер
во-вторых, рядом с ним розетка с штатным заземлением

в-третьих, требования по безопасности к нему выше

Приведем пример: камера видеонаблюдения установлена на большом расстоянии от регистратора и имеет дополнительный источник питания. Здесь необходимо этот источник питания обязательно «заземлить» на щитке, к которому подключен. Обратите внимание на то, чтобы между минусом выходного напряжения и корпусом блока отсутствовала гальваническая связь, иначе, изображение будет передаваться с серьезными помехами. Соответственно, к этому заземлению в идеале нужно присоединить корпус камеры. В том случае, когда камера заключена в корпус «пуля», с этим могут возникнуть проблемы. Дело в том, что часто ее корпус конструктивно соединяется с общим видеовыходом. Поэтому, еще одна «земля» на видеокабеле обеспечена. Тут два варианта: ставить другую камеру или нарушать правила Ростехнадзора, который при проверке потом вас замучает претензиями. Если камера установлена на что-то металлическое, еще и придется изолировать место крепежа. Обязательно включайте в заземление и грозозащиту.

Если камера видеонаблюдения запитана вместе с видеорегистратором — все проще. Заземляется регистратор, блок питания и «минус».

Нюансов в этом вопросе очень много. Старайтесь все же пользоваться услугами профессиональных установщиков систем видеонаблюдения, во избежание поломки оборудования, проблем со сдачей объекта Ростехнадзору и несчастных случаев от удара током.

www.powervideo.ru

заземление и устройства защиты ip систем

С развитием сферы видеонаблюдения IP-камеры стали широко применяться не только во внутренних помещениях, но и для защиты внешних пространств – улиц, дворов, подходов к зданиям, и так далее. Как известно, воздействие грозы или молнии может негативно сказаться на работе любого технологического устройства, и видеорегистратор в данном случае не является исключением.

По этой причине необходимо пользоваться особыми приспособлениями, которые помогут обеспечить безопасность и работоспособность всей системы слежения даже в сильную грозу. Устройства для грозозащиты видеокамер позволяют исключить перенапряжение в системе в тот момент, когда на неё воздействует заряд молнии. Безусловно, не существует такой грозозащиты, которая сможет обезопасить IP-камеру от прямого попадания в неё молнии. Тем не менее, статические разряды, которые наводятся на оборудование, такая грозозащита сможет устранить. А именно эти разряды часто выводят из строя камеры видеонаблюдения.

Необходимость грозозащиты

В том случае, когда система наблюдения функционирует внутри помещения, специалисты не используют дополнительную защиту. Ведь особых устройств, защищающих камеры от перепадов напряжения при воздействии молнии и грозы, здесь будет достаточно. Такие устройства также смогут исключить электромагнитные наводки. Кроме всего прочего, грозовые разряды на объектах видеонаблюдения устраняются собственными системами защиты от ударов молний.

Но IP-видеокамера, установленная в уличных условиях, в обязательном порядке должна быть защищена дополнительно. Для этого необходимы контуры заземления и собственные улавливатели молний. Иногда стандартные камер видеонаблюдения заменяются на врывозащищённые устройства. Зачастую такие аппараты можно заметить на опасных производствах и объектах, где существует риск, что молния может ударить в элементы, закрепляющие видеокамеры.

Если говорить о цифровых видеокамерах, то они, в отличие от аналоговых конкурентов, обладают большей уязвимостью к воздействию разрядов молний, поэтому защищать их дополнительно требуется в любом случае. Только так можно гарантировать работоспособность системы в сложных условиях.

Устройства для грозозащиты обеспечивают сохранность не только видеокамер, но и прочих элементов системы – например, линий передачи данных и датчиков питания.

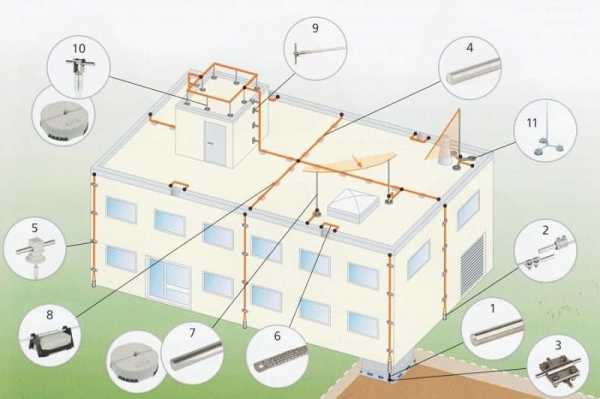

Элементы системы грозо и молниезащиты здания

Практически каждую систему защиты от грозы и молнии образуют из трёх обязательных элементов:

заземлителя;
токоотвода;
громоотвода.

Заземлитель используется в качестве проводника. Он непосредственно контактирует с землёй при помощи электричества. Таким образом, разряд молнии рассеивается по поверхности земли с максимальной эффективностью.

Токоотвод представляет собой компонент громоотвода. Без использования токоотвода было бы невозможно отводить к заземлителю разряд тока, поступающий от молнии.

Что касается важнейшего элемента – громоотвода – то именно он перехватывает опасные разряды молний. Данное устройство изготавливается на металлической основе. Чаще всего встречаются медные, алюминиевые или стальные громоотводы.

Как защитить IP-камеру от грозы?

Для начала нужно приступить к созданию проекта системы грозозащиты или просто нарисовать схему подключения. В этом проекте требуется подробно прописать каждый этап работы. Ведь в зависимости от функций, которые выполняются защитными устройствами, они могут подразделяться на три разных вида:

Устройства, обеспечивающие безопасность цепей питания.
Устройства, обеспечивающие безопасность сигнальных линий.
Устройства, обеспечивающие безопасность управления системой.

На предварительном этапе нужно позаботиться о наличии специальных улавливателей молний. Эти улавливатели потребуется присоединить к токоотводам, а затем провести к общему заземлителю. То есть здание должно быть заземлено. Потом к ip-камере присоединяем специальное устройство грозозащита.

Чтобы иметь полную уверенность в надёжности и безопасности системы слежения в грозу, требуется соблюдать особый перечень правил грозозащиты:

все устройства, которые обеспечивают грозозащиту, должны быть установлены на все видеокамеры, функционирующие за пределами помещения;
максимальную надёжность всей системы можно обеспечить лишь тогда, когда, помимо видеокамер, защищены линии сигналов и питательные цепи;
защитные устройства должны быть установлены в особые коммутационные коробки, установленные рядом с видеокамерами.

Схема подключения ip-камеры через svp17 грозозащита

Когда в системе, помимо IP-видеокамер, применяются и видеорегистраторы, то после того, как будет гарантирована безопасность камер и вышек, на которых они установлены, стоит приступить к обеспечению безопасности самих регистраторов. Далее нужно уделить внимание защите питающих линий и сетей, передающих данные. Для этого используются особые блоки УЗИП. Стоит обратить внимание, что эти блоки должны располагаться в непосредственной близости от того устройства, которое подвергается их защите.

Также следует уделить особое внимание выбору устройств и оборудования. Система может функционировать исправно и находиться в безопасности только тогда, когда состоит из компонентов надлежащего качества. И, несомненно, монтаж должен осуществляться только профессионалами. Даже устройства повышенной надёжности не будут защищать систему, если в их установке были допущены досадные ошибки.

После того, как все этапы пройдены, можно приступать к безопасности контролирующих и управляющих систем. Таким образом, получится комплексная защита с тремя надёжными уровнями безопасности. Если все шаги были осуществлены качественно и корректно, то можно не сомневаться в том, что аппаратура выдержит даже серьёзное воздействие во время грозы, и не будет повреждена.

Резюмируя вышесказанное

Чтобы защитить свою систему видеонаблюдения от молнии и грозы, необходимо комплексно подходить к созданию эффективной защиты. Важно уделить пристальное внимание каждому элементу и этапу.

Все уровни IP-видеонаблюдения должны быть защищены надёжно. Тогда они будут исправно работать весной и летом – в сезоны, когда разряды молнии особенно часты и опасны.

Специальные блоки УЗИП, заземлители высокого качества и громоотводы смогут обеспечить надёжную защиту в тот момент, когда при грозе в системе возникают перепады напряжения. Так владельцы могут быть уверены, что дорогое оборудование не будет повреждено.

Выбор нужного оборудования, а также работа с проектированием и установкой должны производиться только специалистами соответствующего профиля.
