Как проверить заземление в частном доме – Как проверить заземление самостоятельно

Как проверить заземление самостоятельно

Содержание:

1. Общие сведения о заземлении
2. Для чего проверяется заземление
3. Приборы для проверки заземления
4. Методика проверки заземления
5. Проверка заземления в розетках

Практически все современные бытовые приборы подключаются через вилки, на которых присутствует маркировка заземления. Это означает, что домашние розетки должны быть оборудованы заземляющими контактами, в противном случае существует реальная опасность выхода из строя подключаемых устройств. При устройстве новой или полной замене старой электропроводки хозяин жилья может проследить за прокладкой заземляющего проводника.

Проблемы возникают с готовыми линиями, особенно с теми, которые проложены в старых зданиях. Чтобы полностью обезопасить себя и всю электронную технику, приходится решать задачу, как проверить заземление. Прежде всего, проверяется его наличие или отсутствие, техническое состояние и готовность осуществлять свое целевое назначение.

Общие сведения о заземлении

При оборудовании системы заземления нетоковедущие металлические части электроустановок соединяются с грунтом. В обычном состоянии они не попадают под действие напряжения, но вследствие разных причин могут превратиться в проводники электротока. В большинстве случаев основной причиной такого состояния является нарушенная изоляция.

Когда фаза будет замкнута на корпусе, в нем появится определенный потенциал, соотносящийся с землей. В случае касания металлических деталей человеком, опирающимся на землю или бетонный пол, наступит мгновенное поражение электротоком.

Защитное устройство заземления оборудования перераспределяет ток, возникающий между человеком и заземляющим контуром в обратной пропорции с их собственными сопротивлениями. Как правило, этот показатель у человеческого тела во много раз выше, чем у защитного устройства. Таким образом, через тело пойдет ток не выше 10 мА. Эта величина на превышает предельно допустимого значения и не опасна для жизни и здоровья. Одновременно большая часть потенциала через контур с минимальным сопротивлением пройдет в грунт.

Заземлительное устройство состоит из двух основных частей. В первую очередь, это заземлитель, состоящий из проводящих элементов, соединенных друг с другом и контактирующих с землей. Другой деталью является заземляющий проводник, необходимый для соединения контура с точкой заземления в доме.

Заземлители могут быть естественными и искусственными. К первой категории относятся уже имеющиеся конструкции, проводящие ток и надежно связанные с землей. Детали для второго варианта изготавливаются из металлических труб, уголков, стержней и других профильных материалов. Соединение заземлителей между собой осуществляется с помощью стальных полос или проволоки, закрепляемых болтами или сваркой. В качестве заземляющих проводников служат специальные кабели с определенным сечением, а также медные или стальные шины.

Для чего проверяется заземление

Проверка состояния заземления является важным мероприятием, направленным на защиту людей от действия электрического тока. Для решения задачи, как проверить заземление в частном доме используется специальное оборудование. Полученные результаты дают возможность установить, в каком состоянии находится заземление, соответствует ли установленным нормам и способно ли выполнять свои функции. Обычно такие измерения проводятся квалифицированными специалистами из организации, обслуживающей домашнюю сеть.

Периодические проверки заземления должны обязательно проводиться, несмотря на то что вся электрика в доме монтировалась профессиональными электротехниками. Нередки случаи, когда неправильное соединение контура вызывает его преждевременный износ. В связи с этим рекомендуется в установленные сроки делать измерение и проверять, в каком состоянии находится грунт и размещенные в нем электроды, а также заземляющие проводники, шины и элементы металлосвязей.

Данная процедура, определяющая, есть ли заземление, проводится в жилых домах не реже 1 раза в 3 года, а на объектах промышленного производства – ежегодно.

В процессе замеров тестером определяется сопротивление контура, значение которого должно соответствовать установленным нормам. Если показатели получились выше нормативных, их можно снизить. Для этого нужно просто увеличить площадь взаимодействия путем добавления электродов или поднимается величина общей проводимости грунта, с помощью увеличения концентрации солей, содержащихся в почве.

Следует учитывать, что устройство обычного заземления может лишь понизить напряжение, поступающее на корпус оборудования. Сделать защиту более надежной поможет устройство защитного отключения – УЗО, устанавливаемое в одной связке с заземлением. Любые защитные средства проектируются и выбираются индивидуально, в соответствии с условиями эксплуатации. Выбор осуществляется с учетом влажности, структуры грунта и других факторов.

Необходимо помнить и о том, что многие виды современных электрических устройств оборудованы встроенным УЗО, срабатывающим лишь при включении в розетку, имеющую заземление. Поэтому их нормальная работа полностью зависит от правильного подключения защиты и дальнейших проверок ее работоспособности.

Приборы для проверки заземления

Современный рынок измерительных приборов представлен самыми разнообразными моделями, в том числе и для замеров сопротивления в системах заземления.

Существует несколько видов таких устройств, широко используемых профессиональными электриками:

• Стрелочные приборы с малогабаритными генераторами, применяемыми в качестве автономных источников питания. Для получения тока их приходится вращать вручную.
• Такие же стрелочные приборы, питающиеся автономно от гальванических батарей.
• Цифровые устройства. Каждое измерение выводится на жидкокристаллический дисплей, для питания используются батарейки. В комплект входят бесконтактные измерительные клещи.

Каждый вид представлен разнообразными модификациями, каждая из которых может использована для конкретных условий. В качестве примера рекомендуется рассмотреть измерительный прибор М-416, широко применяемый профессиональными электриками.

Это устройство стрелочного типа старого образца, надежное и простое в работе. С его помощью удается определить и получить довольно точные результаты измерений, позволяющие достоверно оценивать состояние заземления. Основой конструкции является стрелочный омметр, в котором установлено несколько пределов измерений.

Схема подключения для проведения измерений нанесена на внутреннюю сторону под крышкой прибора. С помощью этого устройства можно получить точные данные не только о сопротивлении контура, но и почвы, в которой он размещен. Поверка прибора М-416 выполняется ежегодно.

Методика проверки заземления

Если визуальным осмотром не выявлено каких-либо видимых нарушений, следующим этапом проверки становятся замеры сопротивления, чтобы проверить контур заземления. Порядок выполнения замеров будет рассмотрен на распространенном устройстве М-416:

• Проверка наличия источников питания. При необходимости устанавливаются три батарейки по 1,5В.
• Оборудование устанавливается на плоскую поверхность точно в горизонтальное положение.
• Выполнение калибровки. Диапазонный переключатель устанавливается на позицию «Контроль 5Ω». После нажатия кнопки красного цвета, вращением ручки реохорда стрелка устанавливается в нулевое положение. Шкала прибора должна показывать 5±0,3 Ом. Это указывает на исправность устройства и его готовность к работе.
• Измеритель нужно разместить максимально близко к заземлителю. За счет этого соединительные провода становятся короче, и их сопротивление уже не так сильно влияет на общие показатели.
• Далее проводятся непосредственные замеры по схемам подключения, указанным под крышкой. Основной и дополнительный электроды забиваются в плотный грунт. Минимальная глубина составляет 50 см. Точка, в которой провода соединяются с заземлителем, очищается от краски. Если знаете, что сопротивление заземлителя меньше 10 Ом, результат умножается на 1, а переключатель находится в положении х1. Если же результаты замеров превышают 10 Ом, переключатель нужно установить на х5, х20 или х100.

Проверка заземления в розетках

Проверка наличия или отсутствия заземления особенно актуальна для розеток, установленных в старых квартирах. Да и в новом жилье работоспособность заземляющих систем нередко вызывает сомнения.

Перед тем как проверить заземление, требуется определить положение фазного и нулевого проводов. Если традиционные цвета изоляции не совпадают с фактическими, тогда узнать провода можно при помощи индикаторной отвертки. Необходимо вначале коснуться ее концом одной клеммы, а затем – другой. Когда индикатор загорается – значит в этой клемме фаза, если он не горит – это ноль. Провод заземления не подключается к основным клеммам и окрашивается в желто-зеленый цвет.

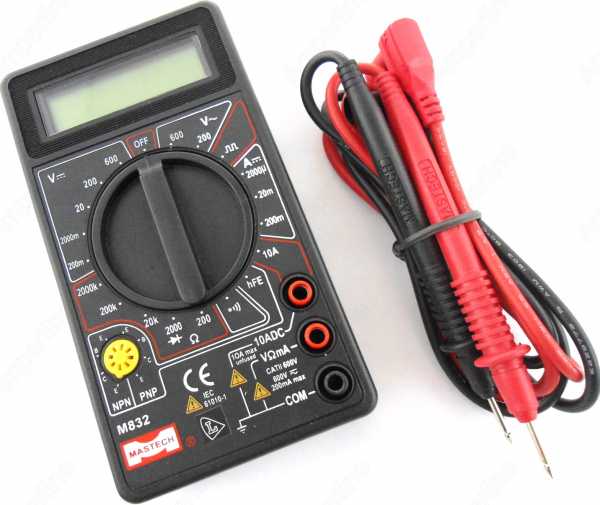

Проверка мультиметром

В первом варианте проверка заземления осуществляется с использованием мультиметра. Это необходимо, даже если все цвета совпадают по нормативам. Мультиметр должен быть включен в режим проверки напряжения. Вначале оба щупа устанавливаются на фазу и ноль и замеряется напряжение. Далее нулевой щуп переставляется на заземляющий проводник РЕ.

Если при измерении заземления мультиметром он покажет величину равную или немного меньшую предыдущего значения, следовательно заземление находится в рабочем состоянии. Если на экране высвечивается ноль или нет никаких цифр, значит в системе есть обрыв и она не работает.

Проверка контрольной лампочкой

Проверка контура заземления с использованием контрольной лампочки, успешно заменяет тестер. Для изготовления простейшей контрольки потребуется сама лампочка, патрон к ней, медный провод в изоляции, разделенный на две части и два щупа.

Все элементы соединяются между собой. Все контакты должны быть заизолированы. После этого лампочка вкручивается в патрон.

Схема испытания такая же, как и у мультиметра. Оба щупа устанавливаются в розетку на фазу и ноль. Если все нормально – лампочка загорается. Далее щуп от нуля переставляется на заземляющий контакт. Если лампочка вновь загорелась, значит контур заземления находится в исправном состоянии. Если же она не горит, следовательно где-то обрыв или в щитке неправильно выполнено подключение заземляющего провода.

electric-220.ru

Как проверить заземление в частном доме и квартире

Потребность в проверке «земли» в домашней сети возникает в том случае, если Вы только переехали в новый дом или квартиру и не уверены, что защита работает. Существуют специальные измерители, которые позволяют замерить сопротивление контура заземления, однако стоимость их большая. В домашних условиях убедиться в наличии работающего провода PE можно довольно просто и без дополнительных измерителей. Далее мы расскажем читателям сайта Сам Электрик, как проверить заземление в частном доме либо квартире своими руками.

Методика проверки

Итак, чтобы узнать, есть ли заземление в доме для начала нужно отключить электроэнергию на вводном щитке и разобрать одну из розеток. После этого Вы должны визуально посмотреть, подключен ли желто-зеленый провод к соответствующей клемме на розетке, как показано на фото ниже:

Если к клеммам подключены только две жилы, к примеру, с синей и коричневой изоляцией (ноль и фаза, согласно цветовой маркировке проводов), тогда у Вас нет заземления в доме либо квартире. И еще один момент – если между нулем и заземляющей клеммой стоит перемычка, значит, до Вас в помещении сделали зануление электропроводки, что крайне опасно.

Итак, допустим, в винтовых зажимах находятся все три проводника, и Вы хотите проверить исправность заземления в розетке. Сначала рекомендуем выполнить проверку эффективности контура заземления мультиметром. Делается она очень просто:

1. Включите электроэнергию на щитке.
2. Переключите тестер в режим измерения напряжения.
3. Замерьте напряжение между фазой и нулем.
4. Выполните аналогичный замер между фазой и «землей».

Если в последнем случае мультиметр покажет напряжение, немного отличающееся от первого замера, значит, заземление в частном доме или квартире присутствует. На табло не появились цифры? Заземляющий контур отсутствует либо не работает. О том, как пользоваться мультиметром в домашних условиях, мы рассказывали в соответствующей статье!

Если же у Вас не тестера под рукой, можно проверить качество работы заземления с помощью контрольной лампочки, собранной из подручных средств. Итак, сделать самостоятельно контрольную лампу Вы можете по следующей схеме (1 — патрон, 2 — провода, 3 — концевики):

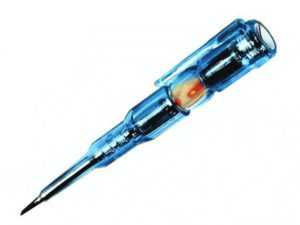

При помощи индикаторной отвертки Вам нужно проверить, где фаза, а где ноль. Не всегда подключение розетки выполнено по правилам. Возможно, то кто подключал контакты, перепутал их цветами и теперь фаза синего цвета, что не есть правильно.

Сначала дотроньтесь одним концом провода к фазной клемме, а вторым – к нулевой. Контрольная лампа должна загореться. После этого тот конец провода, которым Вы прикасались к нулю, переместите на усик заземления (показан на фото ниже).

Если лампочка горит – контур работает, тусклый свет – состояние заземляющего контура неудовлетворительное. Лампочка не горит, значит, «земля» не работает. Тут же следует отметить, что если цепь защищена устройством защитного отключения, при проверке надежности заземления может сработать УЗО, что также говорит о работоспособности заземляющего контура.

Если Вы прикоснулись проводами от контрольки к фазе и земле, но лампочка не горит, попробуйте с фазной клеммы переместить концевик на нулевую, чтобы проверить контур. Это тот случай, когда есть шанс, что подключение было неправильным и фаза не того цвета.

Косвенные доказательства

Вот еще несколько ситуаций, при возникновении которых Вы можете быть уверенным, что заземление в частном доме, квартире либо на даче не подключено или по крайне мере плохо работает:

Также рекомендуем просмотреть видео, в котором показано, как самому проверить сопротивление заземляющего контура специальным измерителем:

Технология проверки «земли» прибором

Вот по такой просто методике можно самостоятельно узнать состояние защитного контура. Надеемся, что теперь Вы знаете, как проверить заземление в частном доме либо квартире своими руками!

Будет интересно прочитать:

samelectrik.ru

Как проверить заземление в частном доме — Отопление

Вилки современных бытовых приборов оснащены заземляющими клеммами, а это значит, что их эксплуатация возможна только в сети, подключённой к заземляющему контуру.

После устройства заземляющего контура необходимо проверить его способность выполнять свои защитные функции. Одним из показателей его работоспособности является сопротивление.

Как проверить сопротивление заземления

Из школьного курса физики всем известно, что ток идёт по пути с наименьшим сопротивлением, поэтому, чем меньше сопротивление контура, тем эффективнее он справляется со своими защитными функциями.

Нормативные значения сопротивления регламентируются правилами устройства электроустановок (ПУЭ). Для сети с напряжением 220 вольт этот показатель не должен быть выше четырёх Ом.

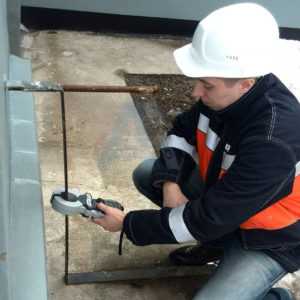

Для проведения замеров сопротивления используют специальные приборы, бытовой мультиметр тут не подойдёт. Есть модели времён СССР, есть современные электронные приборы, но принцип проведения замеров один.

Проверка сопротивления происходит следующим образом:

• зачищается участок шины для обеспечения контакта;
• в землю вбиваются два вспомогательных штыря на глубину не менее полуметра;
• при помощи зажимов провода от прибора подсоединяются к шине и штырям как показано на рисунке;
• проводятся измерения в соответствии с инструкцией используемого прибора.

Электрод «С» должен располагаться на расстоянии от вертикального заземлителя, как минимум в 5 раз превышающем его длину. Чтобы измерения были более точными, штыри нужно забивать в местах, где нет подземных коммуникаций.

Как проверить заземление в розетке

Если на розетке есть заземляющий контакт – это не значит, что она заземлена. Существует несколько способов проверить это. Для проверки заземления в розетке понадобятся отвёртка, индикатор напряжения и бытовой мультиметр.

При помощи тестера определяется фаза в розетке. Она должна присутствовать только в одном из двух отверстий в розетке.

Также необходимо проверить заземляющий контакт: если при проверке лампочка тестера загорелась – то такую розетку нельзя эксплуатировать. Она либо неправильно подключена, либо повреждена.

Далее отключают автоматы и снимают розетку. Необходимо убедиться, что к розетке подключены три провода. Если провода два, а между нулевой и заземляющей клеммами стоит перемычка, то выполнено не заземление, а зануление.

Если монтаж проводов оказался правильным, то розетку монтируют на место, включают автоматы и продолжают проверку. Мультиметром проверяют напряжение между фазой и нулём, фазой и землёй, а затем между нулём и землёй.

Если отсутствует напряжение в первом случае, то оборван нулевой провод. При отсутствии напряжения во втором случае можно заключить, что заземление отсутствует. Если в первых двух случаях напряжение есть, а в третьем отсутствует, то скорее всего имеем дело с занулением.

Как проверить заземление на даче

Если возникла необходимость проверить, есть ли заземление на даче, когда под рукой нет ни тестера, ни вольтметра, можно воспользоваться обыкновенной лампочкой. Кроме нее понадобится патрон с двумя проводами.

Концы проводов зачищают от изоляции и вставляют в розетку — лампочка должна загореться. Затем один из проводов вынимают из отверстия и касаются заземляющего усика. Если лампочка не горит, нужно попробовать то же самое, только вынуть провод из другого отверстия.

В случае срабатывания УЗО можно быть уверенным в качестве заземления. Если защита не установлена и создано подключение между землёй и фазой, лампочка загорится, и ее свечение должно быть ярче, чем при подключении фаза – ноль.

Более достоверный способ проверки – это использование индикаторов для евророзеток. По ним можно определить все возможные неполадки с подключением розетки.

euroelectrica.ru

Зачем проверять заземление

Проводить данную процедуру нужно для того, чтобы предотвратить поражение жильцов дома электрическим током. Используют для проверки заземления стационарное или мобильное оборудование. Оценив результаты измерений, можно сделать вывод о том, как функционирует изоляция и соответствует ли электрическая сеть установленным нормативам. Провести процедуру можно самостоятельно либо пригласить специалиста из электросети.

Не стоит думать, что, если установкой розеток и другого электрооборудования в вашей квартире занимались специалисты, заземление работает правильно и измерять ничего не нужно. Часто контур соединяют неверно, что приводит к его быстрому износу. Поэтому опытные мастера рекомендуют с определенной периодичностью проверять состояние грунта с находящимися в нём электродами, проводник, заземляющую шину и металлосвязи. В жилых домах эту процедуру рекомендуют проводить один раз в три года, а в промышленных зданиях работники должны её проводить каждый год.

Как проверяют грунт и металлосвязи?

Оценка состояния металлосвязей начинается с визуального осмотра. Мастера бьют по контактам молоточком с изолированной ручкой. Если всё в порядке, то вы услышите небольшое дребезжание проводника. Специалисты должны убедиться в том, что сопротивление всех металлических соединений соответствует установленным стандартам. Для этого применяют мультиметр или омметр. Прибор не должен выдавать больше 0,05 Ома. Данное требование должны соблюдать застройщики многоэтажных и частных домов. Оценкой состояния грунта занимаются в конце весны или летом. В это время меньше всего осадков. Удельное сопротивление земли измерить могут работники электросети с помощью специальной аппаратуры. Если полученные результаты сильно отличаются от принятых норм, заземление выводят на другой участок грунта.

Как оценить состояние заземляющего контура в квартире?

Для измерения сопротивления заземления применяют тестер либо конструкцию из контрольной лампы. Также вам понадобится отвёртка и изолированный провод с двумя щупами. Если у вас под рукой есть мультиметр, необходимо выполнить следующие действия:

Проверить напряжение в розетке. Просто подключите к ней настольную лампу или телевизор. Если прибор заработал, то всё в порядке.
Отключите электроэнергию в квартире. Для этого следует воспользоваться УЗО или автоматом (если у вас старый дом).

Аккуратно снимите крышку розетку. Найдите провод, соединенный с контактом заземления. Если в вашем доме электросеть работает по принципу заземления, то провод будет уходить в стену. Если же провод подключён к одной из клемм, то в доме применяется принцип зануления либо заземляющего контура нет вообще.

Если схема заземления была обнаружена, переключите тестер в режим проверки напряжения.

Необходимо измерить напряжение между фазой и нулём, а затем между фазой и землёй.

В идеале цифры напряжения между фазой и землёй должны быть больше величины напряжения между фазой и нулём. Бить тревогу нужно, если при втором измерении тестер показал ноль. Это значит, что заземление в квартире или доме не работает. Не все пользуются мультиметром в повседневной жизни, поэтому смысла покупать его не видят. В таких ситуациях для проверки заземления можно собрать контрольную лампу. Для этого вы должны найти патрон, провода, концевики и лампу. Точно измерить таким способом величину напряжения не получится, но зато вы узнаете, работает ли у вас заземление.

Предварительно нужно определить с помощью индикаторной отвёртки, где в розетке фаза, а где ноль. При соприкосновении с фазой лампочка в инструменте загорится, а при взаимодействии с нулём ничего не произойдёт. После того, как вы определите расположение контактов, совершите следующие действия:

Притроньтесь одним концом провода к фазе, а вторым к нулю. Лампочка должна загореться.

После этого переместите конец провода от нуля к усику заземления. Лампочка должна гореть ярко. Если она мигает либо свет тусклый, то контур работает плохо. Если тока нет совсем, то «земля» не работает.

При такой проверке в новых домах могут срабатывать УЗО. Это тоже свидетельствует о том, что заземление работает плохо.

Как измерить заземление в частном доме?

Техника измерения заземления в домах несколько отличается от проведения этой процедуры в квартире. Первым вашим шагом будет проверка целостности всех металлосвязей и грунта. Как это сделать, описано выше в статье. Чтобы измерить заземление, вам нужно будет приобрести тестер, индикатор, отвёртку и изолированный провод. Одну из розеток необходимо отсоединить от напряжения через автоматический выключатель или УЗО.

Перед проведением манипуляций с розеткой следует ещё раз проверить напряжение. Оно должно быть нулевым. Как только вы в этом убедитесь, можно раскручивать корпус розетки. Вы должны убедиться в том, что контакт заземления идёт к соответствующему проводу в стене. Если это так, то можете собрать розетку назад и измерить заземление проводника мультиметром. Если контакт заземления, идущий от розетки, не соединён с проводом, необходимо это исправить, а затем продолжить процедуру. В третьем случае вы можете увидеть, что перемычка розетки переводится на сопротивление. Это означает, что у вас применяется в доме зануление и нужно модернизировать сеть.

В первых двух случаях всё хорошо. Остаётся только собрать розетку, убедиться, что отсутствует ток на металлическом контакте. После этого можно измерить заземление. С помощью индикатора нужно найти фазу. Туда следует поместить свободный конец кабеля, а другой на заземляющий контакт. Если индикатор заработал, то заземляющий контур работает правильно.

Как понять, что заземляющий контур не работает?

Не обязательно измерять напряжение мультиметром, чтобы выявить проблемы в работе заземляющего контура. Возникновение шума в колонках, разряды тока от стиральной машинки говорят о том, что электричество в землю не уходит. Если у вас дома установлены старые обогревательные батареи, то возле них будет скапливаться пыль в большом количестве.

Если у вас не получилось самостоятельно измерить напряжение заземляющего контура, то пригласите электрика. При небольших перепадах проблемы с работой этого электрического соединения незаметны, но, если возникнет серьёзное замыкание, человек, контактирующий с техникой, может погибнуть, т.к. ток попадёт в него.

evosnab.ru

Необходимость проверки заземления

Практические все розетки, выполненные в специальном исполнении, имеют три основных контакта:

• фаза
• ноль
• земля

Первые два соединены со станцией, вырабатывающей электричество, а последний с грунтовым основанием. Все это обеспечивается через распредщит, расположенный в частном особняке.

При нарушении целостности изоляции электропроводов возникает утечка тока, при этом возникающее в линии избыточное напряжение отводится в землю до срабатывания системы защиты.

Не всегда при строительстве дома схема заземления соответствует нормативу или контур быстро становится неработоспособным. Чтобы обеспечить собственную безопасность следует проверять наличие заземления.
Проверка заземления необходима чтобы:

• Риск поражения электрическим током был исключен.
• Не было поломки электробытовых приборов.

Проверить исправность заземления, значит обеспечить защиту от напряжения человека и электрооборудования.

По каким признакам определяются нарушения контура

Несложно распознать нарушения целостности заземляющих проводников без использования приборов. Они находятся на видном месте и не заметить их невозможно.

Перечень внешних признаков:

• Нарушение целостности сварных и болтовых соединений шин.
• Оборванные или взлохмаченные провода заземления.
• Удар электрическим током от бытовых приборов, например от холодильника или стиральной машины.
• Присутствие посторонних шумов, исходящих от телевизора, колонок или наушников.

При наличии хотя бы одного из признаков рекомендуется выполнить проверку заземления.

Методы проверки контура

Как проверить заземление в частном доме? Перед проверкой следует обеспечить безопасность:

• произвести отключение электропитания на общем щитке
• разобрать одну из розеток

Далее можно удостовериться практически, что заземление существует: это проводок желтовато-зеленоватого цвета, подсоединенный в одной из клемм. При подсоединении к клеммам проводов синего и коричневого оттенка это означает, что заземления нет. Не менее важно посмотреть на присутствие в конструкции перемычки между нулевым проводом и заземляющей клеммой, обеспечивающей зануление проводки. Этот факт только подтверждает безопасность.

При наличии в зажимах всех трех проводников имеется смысл приступать проверки заземления, используя методику.

Как проверить заземление мультиметром

Последовательность эффективности заземления:

• Включение питания в щитке.
• Нужно подготовить тестер для проверки напряжения в контуре.
• Измерить напряжение в промежутке фазы и нуля.
• Выполнить замер показателя напряжения на участке между землей и фазой.
• Когда при замере тестер показывает результаты, отличающиеся от первоначальных, то это только подтверждает о наличии заземления. И, напротив, если не было никаких показаний отмечено, то заземления тоже не существует.

Если тестера нет, то можно воспользоваться простой конструкций, состоящей из патрона, проводов и контрольной лампочкой. С помощью специализированной отвертки проверить фазу и ноль, то есть одни конец провода подвести к фазной клемме, а второй с нулю. Лапочка должна загореть, если контур действительно работает. Бывает, что на лампочке установлена специальная защита отключения и если она срабатывает, то на основании этого факта можно сделать заключение, что заземление функционирует.

Как измерить сопротивление заземления

Как проверить заземление мегаомметром? Работа прибора основана на компенсационным способе и для этого понадобится дополнительный заземлитель и элемент, выполняющий роль потенциального электрода.

Алгоритм выполнения задачи:

• Устройство разместить на горизонтальном основании.
• Произвести настройку, то есть, выбрав режим контроля нажать кнопку и продолжать удерживание пока стрелка не перейдет в положение “ноль”.
• Часть показателя сопротивления имеется у соединительных проводов на расстоянии между выводами. Прибор следует расположить ближе к заземлителю, чтобы влияние электромагнитных полей было меньше.

Далее нужно выбрать, по какой схеме необходимо выбирать подключение.  Для грубых показателей сопротивления достаточно обеспечить подключение прибора по схеме, состоящей из трех зажимов, соединенными между собой перемычками. Если требует более точно определить значения, то необходимы дополнительные провода., то есть применяется схема подключения с четырьмя зажимами по снятой перемычкой.

Необходимо забить в грунт электрод и зонд на 1/2 метра, при этом основание должно быть плотным. Чтобы обеспечить четкое забивание, то следует использовать кувалду, а не молоток. Обязательно следует выполнить зачистку проводников в месте заземления от краски. Для проводников подойдут медные жилы провода поперечным сечением около 1,5 мм2. При применении трехзажимной схемы, напильник будет играть роль щупа, соединяющего вывод и заземлитель, а с иной стороны будет подсоединен провод с поперечным сечением в 2,5 мм 2.

Для измерения сопротивления нужно установить первый диапазон, и нажав на красную кнопку, при этом обеспечивая вращение ручки, а стрелку установить на ноль. Если сопротивление больше указанного,  то можно установить и больший показатель диапазона. Цифра, показанная на шкале, будет равна замеру сопротивления.

Нюансы по проведению замеров

Время года никаким образом не влияет на показатели замеров, они должны всегда быть в норме:

При трехфазных источниках тока (В)	При однофазных источниках тока (В)	Показатель сопротивления,  (Ом)
660	380	2
380	220	4
220	127	8









При выполнении замеров земля должна быть достаточно плотной. Самое подходящее время – это середина летнего периода, когда грунт сухой или середина зимы, когда земля промерзла.

Если земля сырая, то это обстоятельство оказывает влияние на растекание тока, и выполненные измерения будут сильно искажены. Так что не планировать это мероприятие при повышенной влажности воздуха.
Неплохим решением будет производить измерение сопротивления специальными токопроводящими клещами, но лучше обратиться к специалистам. Аккредитованная лаборатория превосходно справится с данной работой, и все данные отразятся в протоколе. В последнем будут указаны сведения о:

• месте проведения замеров
• характере выполненных работ
• удельном сопротивлении основания
• величин замеров с учетом поправочного коэффициента

Проверку сопротивления изоляции также выполняют по мере необходимости, исходя из выявленных показателей короткого замыканий или пробоев изоляции. Не менее важно обращать внимание на наличие изоляции проводки, в том числе производить визуальный осмотр на предмет нагрева или искрообразования.

Как сделать контур заземления в частном доме и проверить его простым способом – на видео:

foxremont.com

Проверка металлических конструкций (контура заземления)

На что необходимо обратить внимание в первую очередь — это соединения металлических деталей между собой. Проверка производится визуально, при помощи молоточка с изолированной ручкой. Постукиваем молоточком по соединению и его целостности будет говорить легкое дребезжание. Затем с помощью омметра или мультиметра проверяем соответствие нормам сопротивление каждого металлического соединения. Показания приборов не должно превышать 0,03 Ома.

Проверка грунта (земли)

Данная процедура проводится в сухую погоду, за исключением проверки молниезащиты дома. Удельное сопротивление грунта лучше всего проверять по окончании монтажа заземляющего устройства.
Нормы удельного сопротивления грунта не устанавливаются. Если удельное сопротивление составляет более 100 Ом*м, допускается увеличение нормы сопротивления заземлителей в 0,01 раз.

Проверка заземляющих проводников в доме (способ 1)

Для данного способа нам понадобятся: обычная отвертки, индикаторная отвертка, тестер (мультиметр), а также изолированного провода с двумя щупами на концах.

   Обесточиваем одну из заземленных розеток в доме — отключаем УЗО или автоматический выключатель. Проверяем тестером отсутствие в ней напряжения. Снимаем крышку с розетки. Теперь внимательно осматриваем заземляющий контакт с проводом. Если провод выходит из стены, т.е. электропроводка трехжильная, то все пока нормально. А вот если на заземляющий контакт переброшена перемычка с нулевого контакта розетки, то у вас розетка просто занулена, т.е. не заземлена. На розетке нет заземление, если ее заземляющий контакт вообще не подключен. Если заземляющий провод выходит из стены и подключен к заземляющему контакту, то проверяем далее.

Одеваем крышку и подаем на розетку напряжение (включаем УЗО или автомат). Проверяем тестером отсутствие напряжения на заземляющем контакте (в нашей жизни все возможно). Теперь проверим — заземлен ли провод, подсоединенный к заземляющему контакту розетки. Индикаторной отверткой находим в розетке фазный контакт, убираем с отвертки большой палец и помещаем на сенсор один из щупов нашего изолированного провода. Индикатор отвертки не должен гореть. Второй конец провода соединяем с заземляющим контактом розетки. В случае правильного заземления индикатор на отвертке сразу же загорится или станет ярче. В противном случае — у вас нет заземления.

Проверка заземляющих проводников (способ 2)

Инструмент, необходимые для данного способа: индикаторная отвертка, простая отвертка, тестер, длинный провод с шупами на концах. Открываем электрощит и с помощью тестера или индикаторной отвертки проверяем отсутствие напряжения на заземляющем проводе (желто-зеленый). Подсоединяем один из шупов нашего провода к нулевому проводу (синего цвета) в щитке. Другой щуп накладываем на заземляющий провод (желто-зеленый). Если автоматический выключатель или УЗО «выбило», то ваше заземление в полном порядке.
Теперь следует проверить заземление в комнатах дома. Оставляем один щуп провода на «нуле», а вторым щупом поочередно прикасаемся заземляющих контактов в розетках и заземленных металлических корпусов электроприборов. Автомат или УЗО должны отключаться!

Особое внимание уделите ванной комнате. На высоте примерно 50 см от пола здесь должен находиться бокс СУП – это небольшая пластиковая коробочка, в которой находится металлическая шина и провода. Напряжения здесь быть не должно, убедитесь в этом индикаторной отверткой и подтяните все болтовые соединения.

Признаки нарушения заземления

Иногда выявить нарушение в заземлении можно не прибегая к использованию специальных приборов. Более того, мы можем ежедневно сталкиваться с этими указателями, но зачастую не умеем их распознать.

Например, о нарушении контура заземления может говорить бьющийся током корпус стиральной машины или холодильника. Поводом проверить защитную схему электрической цепи может стать пыль, оседающая на батареях отопления особенно толстым слоем. Посторонний шум в наушниках или аудиоколонках – он тоже говорит о том, что электрическая сеть вашего дома не в порядке.

Если что-то из вышеперечисленного вызвало подозрения, то советую проверить заземление самостоятельно или обратиться к специалистам.

elektrikdom.com

Плохо что нет отметки «мне Не нравиться»

В вашей ситуации один раз удар металлической лопатой зимой, при чистке снега и заземления нет и вся безопасность под угрозой.

Соединение стальной полосы к главной заземляющей шине необходимо осуществлять при помощи болтов, чтобы обеспечить возможность проведения электроизмерений. К стальной полосе можно присоединить медный проводник сечением не менее 10 мм2 и проложить его до распред щита к главной заземляющей шине.

В качестве вертикального заземлителя можно использовать стальной профиль, с толщиной стенки не менее 4 мм. Соединение стальных уголков к стальной полосе должно осуществляться при помощи сварки.

ПТЭЭП
2.7.4 Присоединение заземляющих проводников к заземлителю и заземляющим конструкциям должно быть выполнено сваркой, а к главному заземляющему зажиму, корпусам аппаратов, машин и опорам ВЛ – болтовым соединением (для обеспечения возможности производства измерений).

ПУЭ-7 1.7.111
Искусственные заземлители могут быть из черной или оцинкованной стали или медными. Искусственные заземлители не должны иметь окраски

1.7.117 Заземляющий проводник, присоединяющий заземлитель рабочего (функционального) заземления к главной заземляющей шине в электроустановках напряжением до 1 кВ, должен иметь сечение не менее: медный — 10 мм2, алюминиевый — 16 мм2, стальной — 75 мм2.

1.7.119 Сечение отдельно установленной главной заземляющей шины должно быть не менее сечения РЕ (PEN)-проводника питающей линии. Главная заземляющая шина должна быть, как правило, медной. Допускается применение главной заземляющей шины из стали. Применение алюминиевых шин не допускается.

Если делать для себя, то лопату в руки, сварочник, маску и побольше железа.
Длинна и глубина заземлителя определяется сопротивлением почвы.
Но чем больше металла закопаете, тем лучше. Не бойтесь переборщить )

Найдите два отличия — как у вас и как на картинке.

по поводу проверки заземления. Лампочкой конечно от безысходности можно измерить. Но лучше вызывать специалистов. Дело затратное, пускай даже без оформления.

Существует простой способ определить сопротивление заземления
Использовать измеритель тока КЗ. Измерители активного сопротивления и полного сопротивления могут быть с успехом применены для измерения сопротивления заземляющего устройства. В качестве источника необходимо использовать одну из фаз.

Результат измерения будет сумма сопротивлений заземляющего устройства, внутреннего сопротивления источника фазы и фазного провода. Этот результат НЕСКОЛЬКО БОЛЬШЕ реального сопротивления заземляющего устройства, (потому что учитывается дополнительное сопротивление фазного проводника) однако, если результат меньше допустимой величины для испытуемого заземляющего устройства, устройство заземления можно считать правильным и не использовать более точных методов измерения.
Прибор покажет сопротивление и заодно ток КЗ, по которому легко проверить, сработает автомат или нет.

forum.vashdom.ru

Как проверить сопротивление заземления?

Данный вопрос важен в подобной ситуации. Каждому известно, что ток совершает движение по проводникам, где наблюдается минимальное сопротивление. Значение этого сопротивления мы с вами и проверим.

Замеры, необходимо проводить специальными приспособлениями, знакомый нам мультиметр, в этом деле не помощник. Однако, каким бы прибором не пришлось выполнять измерения, действует единственный принцип.

• Первое, что мы сделаем, это создадим контакт, для этого необходимо защитить один из участков шины.
• Находим в сарае старые металлические штыри, после чего забиваем их в землю на глубину до 70 см.
• Берем зажим и провода проверочного устройства соединяем с шиной и металлическими прутьями.
• Далее ведется вычисление сопротивления по инструкции, прилагающийся к приспособлению.

Важно! Электрическая сеть, обладающая напряжением 220 вольт, должна иметь сопротивление не более 4-х Ом.

Обсудив данный вопрос, постепенно переходим к цели.

Как проверить заземление в частном доме?

Многие из нас проживают в собственных домах, поэтому знать суть проверки заземления все-таки очень важно. В подобной ситуации совершенно не стоит вызывать специальных работников, будет достаточно элементарных знаний в электрике и технике безопасности при работе с ней.

Даже если вы уверены в работоспособности заземления и правильном ее монтаже, проверять систему нужно регулярно. Но перед проверочными действиями, все заземление следует разделить на несколько частей.

Изначально вам нужно проверить целостность металлических конструкций. Для этого достаточно постучать железным молоточком с изолированной ручкой по металлическим элементам, если они целы, вы услышите характерное дребезжание. Грунт проверять нужно в сухую погоду.

Также рассмотрим несколько тонкостей, как проверить заземление в розетке. Для подобных ревизий важно использовать мультиметр, отвертку, индикатор и изолированный провод без защиты на обоих концах.

Предположительно все розетки в вашем доме находятся под заземлением, и чтобы проверить его, нужно отключить одну от напряжения, отличным помощником в этом послужит УЗО или автоматический выключатель.

• Напряжение в приборе должно равняться нулю, это подскажет тестер.
• Раскрываем корпус розетки и внимательно обследуем провод с заземляющим контактом.
• В некоторых случаях кабель выходит со стены, а в других, просто перебрасывается перемычка розетки на заземление. В первой ситуации все довольно хорошо, а последний вариант говорит о том, что у вас установлено зануление. Иногда контакт заземления даже не подсоединен. Соединение контакта, с выходящим из стены проводником, разрешает продолжить проверку.
• Делаем сборку розетки и совершаем подключение к сети. Нужно удостовериться в том, что на металлическом контакте отсутствует ток.
• Остается проверить заземление проводника. Используем индикатор, при его помощи находим фазу. Снимаем палец с сенсорного элемента и помещаем туда свободный не заизолированный конец кабеля. Другой конец этого же провода соединяем с контактом заземления прибора. Если индикатор загорелся, следовательно, заземление установлено правильно.

Внимание! Обязательно должна быть периодичность проверки сопротивления изоляции электросети и заземления оборудования.

Проверка контура заземления

Проверить контур заземления даже, если вы самостоятельно его сооружали с большой точной вероятностью не получиться. С этой целью принято использовать дорогостоящее и специально направленное оборудование. В домашних условиях мы сможем пользоваться довольно убедительным способом проверки работоспособности конструкции.

Используем для проверки потребитель, мощностью не более двух ватт, подсоединяем один конец кабеля к фазной клемме, а второй— к заземлению. Если контур работоспособен—прибор должен включиться.  Здесь важно провести замер напряжения электрической цепи при включенном приборе и при его бездействии. При правильно сооруженном заземлении, показатель напряжения при сравнении должен иметь разницу не более 10 единиц. Обратите внимание, монтаж контура заземления специалисты рекомендуют проводить следующим образом:

1. вырываем траншею неподалеку от строения, которое заземляется. Глубина ее не должна превышать 0, 5 метров, делаем ее в виде треугольника, а длина самой габаритной стороны будет иметь 3 метра.
2. Используем металлические уголки для сооружения контура толщиной от 5 мм. Менее толстые материалы не прослужат долго. Вам необходимы уголки общей длиной три метра.
3. Берем кувалду и забиваем уголки в землю в каждый угол. Помните 10 см материала должно оставаться над поверхностью земли.
4. Далее все электроды объединяются в единую цепь. Для этого используйте полоски металла такой же толщины и сварку. Таким образом соединяем материал в точках каждого угла.

Важно! Приваривайте элементы заземления тщательно и выполняйте надежные швы.

На этом этапе работа по монтажу контура заземления считается оконченной, теперь остается лишь подсоединить элемент к домашней электрической сети.

Приборы для измерения заземления

В зависимости от предназначения требования к измерению заземления и его контуров варьируются, следовательно, для этого используются соответствующие приборы. Чаще всего приходится проводить тестирование контуров, для этого используется электронный тестер.

Для подобных случаев можно пользоваться цифровыми и аналоговыми вариантами. Идеально применять приспособления, находящиеся на учете в государственном реестре.

Какие ошибки совершаются в монтаже заземления?

Любой владелец дома старается создать своему жилищу всестороннюю защиту. Что же считается катастрофической ошибкой в этом направлении? Обычно люди, не знающие даже навыков работы с этой системой, прибегают к методу заземления к трубопроводам, а это слишком опасно. Если не к чему зафиксировать «землю», лучше использовать пластиковые трубы, они несколько снижают вероятность поражения электрическим током.

Важно! Любые электроустановки не должны быть подсоединены к заземлению последовательно.

Также важно выделить, что одна шина заземления, может работать в паре исключительно с одним потребителем.

Что входит в конструкцию заземления?

Любая конструкция ровно так же, как и «земля» в домашних условиях имеет определенные элементы системы. Что это за элементы, рассмотрим немного ниже.

• Заземлитель—это элемент, выполненный из металла и врытый в землю на несколько метров.
• Металлосвязь—это устройство, которое соединяет концы заземлителей и заводится в дом.
• Металлопроводники—конструкции, через которые приходит пробойный ток к системе заземления.

Создание заземления для частного дома необходимо выполнять строго по инструкции, при этом соблюдая требования и правила безопасности работы с электрическими сетями.

prokommunikacii.ru

Методика проверки

Итак, чтобы узнать, есть ли заземление в доме для начала нужно отключить электроэнергию на вводном щитке и разобрать одну из розеток. После этого Вы должны визуально посмотреть, подключен ли желто-зеленый провод к соответствующей клемме на розетке, как показано на фото ниже:

Если к клеммам подключены только две жилы, к примеру, с синей и коричневой изоляцией (ноль и фаза, согласно цветовой маркировке проводов), тогда у Вас нет заземления в доме либо квартире. И еще один момент – если между нулем и заземляющей клеммой стоит перемычка, значит, до Вас в помещении сделали зануление электропроводки, что крайне опасно.

Итак, допустим, в винтовых зажимах находятся все три проводника, и Вы хотите проверить исправность заземления в розетке. Сначала рекомендуем выполнить проверку эффективности контура заземления мультиметром. Делается она очень просто:

1. Включите электроэнергию на щитке.
2. Переключите тестер в режим измерения напряжения.
3. Замерьте напряжение между фазой и нулем.
4. Выполните аналогичный замер между фазой и «землей».

Если в последнем случае мультиметр покажет напряжение, немного отличающееся от первого замера, значит, заземление в частном доме или квартире присутствует. На табло не появились цифры? Заземляющий контур отсутствует либо не работает. О том, как пользоваться мультиметром в домашних условиях, мы рассказывали в соответствующей статье!

Если же у Вас не тестера под рукой, можно проверить качество работы заземления с помощью контрольной лампочки, собранной из подручных средств. Итак, сделать самостоятельно контрольную лампу Вы можете по следующей схеме (1 — патрон, 2 — провода, 3 — концевики):

При помощи индикаторной отвертки Вам нужно проверить, где фаза, а где ноль. Не всегда подключение розетки выполнено по правилам. Возможно, то кто подключал контакты, перепутал их цветами и теперь фаза синего цвета, что не есть правильно.

Сначала дотроньтесь одним концом провода к фазной клемме, а вторым – к нулевой. Контрольная лампа должна загореться. После этого тот конец провода, которым Вы прикасались к нулю, переместите на усик заземления (показан на фото ниже).

Если лампочка горит – контур работает, тусклый свет – состояние заземляющего контура неудовлетворительное. Лампочка не горит, значит, «земля» не работает. Тут же следует отметить, что если цепь защищена устройством защитного отключения, при проверке надежности заземления может сработать УЗО, что также говорит о работоспособности заземляющего контура.

Если Вы прикоснулись проводами от контрольки к фазе и земле, но лампочка не горит, попробуйте с фазной клеммы переместить концевик на нулевую, чтобы проверить контур. Это тот случай, когда есть шанс, что подключение было неправильным и фаза не того цвета.

samelectrik.ru

otoplenie.site

Как проверить заземление, выполненное своими руками

Электрические приборы представляют собой новейшее оборудование, без которого очень сложно представить человеческую жизнь. Следуя современным стандартам и совершенствованию технологий, производители делают приборы высокого качества и, соответственно, выдвигают ряд требований по эксплуатации. Например, чайник и зарядное устройство, работают от розеток, а если на вилке кабеля присутствуют клеммы «земли», значит, и пользоваться розеткой следует исключительно с клеммами. И чтобы долго не вводить читателя в заблуждение, предлагаем перейти к сути нашей статьи, а именно, разъясним, как проверить заземление в различных условиях.

Прежде чем мы начнем углубляться в тему, нужно решить еще один вопрос. Об этом ниже.

Как проверить сопротивление заземления?

Данный вопрос важен в подобной ситуации. Каждому известно, что ток совершает движение по проводникам, где наблюдается минимальное сопротивление. Значение этого сопротивления мы с вами и проверим.

Обозначение заземления

Замеры, необходимо проводить специальными приспособлениями, знакомый нам мультиметр, в этом деле не помощник. Однако, каким бы прибором не пришлось выполнять измерения, действует единственный принцип.

• Первое, что мы сделаем, это создадим контакт, для этого необходимо защитить один из участков шины.
• Находим в сарае старые металлические штыри, после чего забиваем их в землю на глубину до 70 см.
• Берем зажим и провода проверочного устройства соединяем с шиной и металлическими прутьями.
• Далее ведется вычисление сопротивления по инструкции, прилагающийся к приспособлению.

Важно! Электрическая сеть, обладающая напряжением 220 вольт, должна иметь сопротивление не более 4-х Ом.

Обсудив данный вопрос, постепенно переходим к цели.

Как проверить заземление в частном доме?

Многие из нас проживают в собственных домах, поэтому знать суть проверки заземления все-таки очень важно. В подобной ситуации совершенно не стоит вызывать специальных работников, будет достаточно элементарных знаний в электрике и технике безопасности при работе с ней.

Даже если вы уверены в работоспособности заземления и правильном ее монтаже, проверять систему нужно регулярно. Но перед проверочными действиями, все заземление следует разделить на несколько частей.

Изначально вам нужно проверить целостность металлических конструкций. Для этого достаточно постучать железным молоточком с изолированной ручкой по металлическим элементам, если они целы, вы услышите характерное дребезжание. Грунт проверять нужно в сухую погоду.

Также рассмотрим несколько тонкостей, как проверить заземление в розетке. Для подобных ревизий важно использовать мультиметр, отвертку, индикатор и изолированный провод без защиты на обоих концах.

Схема подключения замеления и зануления

Предположительно все розетки в вашем доме находятся под заземлением, и чтобы проверить его, нужно отключить одну от напряжения, отличным помощником в этом послужит УЗО или автоматический выключатель.

• Напряжение в приборе должно равняться нулю, это подскажет тестер.
• Раскрываем корпус розетки и внимательно обследуем провод с заземляющим контактом.
• В некоторых случаях кабель выходит со стены, а в других, просто перебрасывается перемычка розетки на заземление. В первой ситуации все довольно хорошо, а последний вариант говорит о том, что у вас установлено зануление. Иногда контакт заземления даже не подсоединен. Соединение контакта, с выходящим из стены проводником, разрешает продолжить проверку.
• Делаем сборку розетки и совершаем подключение к сети. Нужно удостовериться в том, что на металлическом контакте отсутствует ток.
• Остается проверить заземление проводника. Используем индикатор, при его помощи находим фазу. Снимаем палец с сенсорного элемента и помещаем туда свободный не заизолированный конец кабеля. Другой конец этого же провода соединяем с контактом заземления прибора. Если индикатор загорелся, следовательно, заземление установлено правильно.

Внимание! Обязательно должна быть периодичность проверки сопротивления изоляции электросети и заземления оборудования.

Штырь заземления

Проверка контура заземления

Проверить контур заземления даже, если вы самостоятельно его сооружали с большой точной вероятностью не получиться. С этой целью принято использовать дорогостоящее и специально направленное оборудование. В домашних условиях мы сможем пользоваться довольно убедительным способом проверки работоспособности конструкции.

Используем для проверки потребитель, мощностью не более двух ватт, подсоединяем один конец кабеля к фазной клемме, а второй— к заземлению. Если контур работоспособен—прибор должен включиться.  Здесь важно провести замер напряжения электрической цепи при включенном приборе и при его бездействии. При правильно сооруженном заземлении, показатель напряжения при сравнении должен иметь разницу не более 10 единиц. Обратите внимание, монтаж контура заземления специалисты рекомендуют проводить следующим образом:

1. вырываем траншею неподалеку от строения, которое заземляется. Глубина ее не должна превышать 0, 5 метров, делаем ее в виде треугольника, а длина самой габаритной стороны будет иметь 3 метра.
2. Используем металлические уголки для сооружения контура толщиной от 5 мм. Менее толстые материалы не прослужат долго. Вам необходимы уголки общей длиной три метра.
3. Берем кувалду и забиваем уголки в землю в каждый угол. Помните 10 см материала должно оставаться над поверхностью земли.
4. Далее все электроды объединяются в единую цепь. Для этого используйте полоски металла такой же толщины и сварку. Таким образом соединяем материал в точках каждого угла.

Контур заземления варим в форме треугольника

Важно! Приваривайте элементы заземления тщательно и выполняйте надежные швы.

На этом этапе работа по монтажу контура заземления считается оконченной, теперь остается лишь подсоединить элемент к домашней электрической сети.

Приборы для измерения заземления

В зависимости от предназначения требования к измерению заземления и его контуров варьируются, следовательно, для этого используются соответствующие приборы. Чаще всего приходится проводить тестирование контуров, для этого используется электронный тестер.

Для подобных случаев можно пользоваться цифровыми и аналоговыми вариантами. Идеально применять приспособления, находящиеся на учете в государственном реестре.

Какие ошибки совершаются в монтаже заземления?

Любой владелец дома старается создать своему жилищу всестороннюю защиту. Что же считается катастрофической ошибкой в этом направлении? Обычно люди, не знающие даже навыков работы с этой системой, прибегают к методу заземления к трубопроводам, а это слишком опасно. Если не к чему зафиксировать «землю», лучше использовать пластиковые трубы, они несколько снижают вероятность поражения электрическим током.

Важно! Любые электроустановки не должны быть подсоединены к заземлению последовательно.

Отличие в подключении заземления и зануления

Также важно выделить, что одна шина заземления, может работать в паре исключительно с одним потребителем.

Что входит в конструкцию заземления?

Любая конструкция ровно так же, как и «земля» в домашних условиях имеет определенные элементы системы. Что это за элементы, рассмотрим немного ниже.

• Заземлитель—это элемент, выполненный из металла и врытый в землю на несколько метров.
• Металлосвязь—это устройство, которое соединяет концы заземлителей и заводится в дом.
• Металлопроводники—конструкции, через которые приходит пробойный ток к системе заземления.

Создание заземления для частного дома необходимо выполнять строго по инструкции, при этом соблюдая требования и правила безопасности работы с электрическими сетями.

Системы заземления в квартирах

Вопрос о квартирном заземлении часто возникает при смене проводки или ее реконструкции. Процесс подобного оборудования кажется слишком простым, тем не менее соблюдение правил и отдельных требований обязательно. В многоквартирных домах еще со времен Хрущева оборудовалась система TN – C. В такой ситуации не принято заземление, а щитки каждого этажа зануляются.

С рабочей системой TN – C – S сделать заземление намного легче. Ведь для каждого отдельного щитка выводиться специальная шина, которую подключить можно в любой удобный момент. Новостройки, как правило, еще на момент строительства оборудуются элементами «земли». Так как с начала 2000-го года стали использоваться проекты TN-S. В подобной ситуации стоит отбросить переживания о безопасности электрооборудования в квартире, так как застройщики позаботились об этом заранее.

Важно! Помните, что во множестве квартирных застроек электрическая сеть находится в неблагоприятном состоянии, поэтому прежде чем сделать заземление, стоит уточнить у обслуживающего сервиса все нюансы.

Существует варварский способ проверки заземления. Аккуратно, повторять данное без должных знаний опасно!

prokommunikacii.ru

Как проверить заземление: наличие, измерение сопротивления

Согласно Правил устройства электроустановок, любые электрические сети и оборудование, работающее с напряжением свыше 50 вольт переменного и 120 вольт постоянного тока, должны иметь защитное заземление. Это касается помещений без признаков условий повышенной опасности. В опасных помещениях (повышенная влажность, токопроводящая пыль и прочее), требования еще жестче. Но мы в данном материале будем рассматривать в основном жилые дома. По умолчанию принимаем, что заземление должно быть.

При монтаже новых линий энергоснабжения, заземление будет установлено, и владелец помещения может за этим проследить (или подключить его самостоятельно). В случае, когда вы проживаете (работаете) в уже готовом помещении, возникает вопрос: как проверить заземление? В первую очередь, надо убедиться в том, что оно у вас есть. Вне зависимости от формального соблюдения ПУЭ, это касается жизни и здоровья людей.

Проверка наличия и правильности подключения защитного заземления

Как минимум, необходимо заглянуть в распределительный щит вашей квартиры (дома, мастерской).

По умолчанию принимаем условие: электропитание однофазное. Так будет проще разобраться в материале.

В щитке должно быть три независимых входных линии:

• Фаза (как правило, обозначается проводом с коричневой изоляцией). Идентифицируется индикаторной отверткой.
• Рабочий ноль (цветовая маркировка — синяя или голубая).
• Защитное заземление (желто-зеленая изоляция).

Если электропитающий вход выполнен именно так, скорее всего, заземление у вас есть. Далее проверяем независимость рабочего ноля и защитного заземления между собой. К сожалению, некоторые электрики (даже в профессиональных бригадах), вместо заземления используют так называемое зануление. В качестве защиты используется рабочий ноль: к нему просто подсоединяется заземляющая шина. Это является нарушением Правил устройства электроустановок, использование такой схемы опасно.

Как проверить, заземление или зануление подключено в качестве защиты?

Если соединение проводов очевидно — защитное заземление отсутствует: у вас организовано зануление. Однако видимое правильное подключение еще не означает, что «земля» есть и она работает. Проверка заземления включает в себя несколько этапов. Начинаем с измерения напряжения между защитным заземлением и рабочим нулем.

Фиксируем значение между нулем и фазой, и тут же проводим измерение между фазой и защитным заземлением. Если значения одинаковые — «земляная» шина имеет контакт с рабочим нулем после физического заземления. То есть, она соединена с нулевой шиной. Это запрещено ПУЭ, потребуется переделка системы подключения. Если показания отличаются друг от друга — у вас правильная «земля».

Дальнейшее измерение заземления проводится с помощью специального оборудования. На этом остановимся подробнее.

Как устроено заземление, и зачем проверять его параметры

Не вдаваясь в подробности, можно сказать, что заземление нужно для соединения корпуса электроустановки с рабочим нулем. Глядя на несколько абзацев выше, можно подумать, что это абсурд. На самом деле имеется ввиду возможность протекания тока от защитного заземления, через физическую землю (грунт), до рабочего нуля ближайшей подстанции. Фактически, это будет короткое замыкание.

Соответственно, при попадании фазы на корпус электроустановки, сработает защитный автомат, и поражения электротоком не будет.

Зачем же нужна проверка сопротивления заземления? Для организации аварийного короткого замыкания, необходима большая сила тока. Если сопротивление контура заземления будет слишком велико, сила тока (в соответствии с законом Ома) снизится, и защитный автомат не сработает.

Еще одна опасность большого сопротивления защитной «земли» в том, что сопротивление тела человека может оказаться меньше. Тогда, при касании рукой аварийной электроустановки, вы гарантированно будете поражены электротоком.

Важно! Само по себе заземление не дает 100% защиты от поражения электротоком.

Когда на корпусе электроустановки окажется фаза, часть напряжения уйдет на компенсацию утечки в физическую землю. Если остаток потенциала превысит 50 вольт, опасность сохранится.

Равно как и защитный автомат без заземления не отключит фазу при попадании на корпус. Он сработает лишь при замыкании нуля с фазой. Полную защиту дает установка автомата и одновременное подключение контура защитной «земли». Существенно повышает уровень безопасности еще и УЗО.

И, наконец о том, что представляет собой контур заземления.

Если вкратце, это несколько металлических штырей (при нормальных природных условиях — три), глубоко погруженных в грунт, соединенных проводниками между собой и шиной заземления в здании.

Проверка параметров защитного заземления

Кроме очевидных составляющих системы защитной «земли»: таких, как контактная колодка, провода, идущие к электроустановкам, соединение с контуром в грунте, важную роль в обеспечении защиты играет собственно земля. Соответственно надо убедиться в следующем:

1. Между всеми элементами контура (штыри, соединительные шины, проводник в помещение до клеммной колодки) есть надежное электрическое соединение с минимальным сопротивлением.
2. Попавшее на контур напряжение (в случае аварии), растекается по физической земле с максимальным током. Это возможно лишь при хорошем контакте между металлом и грунтом.
3. Физические условия местности (грунта) могут обеспечить надежный контакт даже при плохих (с точки зрения электротока) условиях. А именно, пересыхание грунта, растрескивание земли в местах установки заземлителей.

Разумеется, никто не проводит измерения параметров на каждом элементе заземляющей системы. Это потребуется лишь в случае несоответствия нормам, для поиска так называемого «слабого звена».

По какому принципу проводится проверка защитного контура заземления?

Необходимо создать полный аналог заведомо работающего контура, и сравнить показатели с тестируемым объектом. Для этого существуют комплексы проверки рабочего заземления.

Сразу оговоримся: изготовить такой комплект самостоятельно возможно, но дорого и нецелесообразно. Равно как и проверка параметров защитного заземления с помощью стандартных средств измерений (мультиметр), не покажет достоверной картины. Да и сформировать высокое напряжение, необходимое для измерения параметров растекания, тестер не сможет. Поэтому лучше либо брать оборудование напрокат, либо приглашать мастера.

Вы можете купить подобный набор, но вряд ли он себя окупит в обозримом будущем. Даже с учетом того, периодичность проверки заземляющих устройств составляет один раз в году (и для жилых, и для промышленных объектов), проще получать разовый доступ к оборудованию.

Типовая схема включения прибора

Работает принцип одновременного использования вольтметра-амперметра на испытуемом участке грунта. Есть три величины: сопротивление, напряжение, сила тока. Параметры вычисляются по закону Ома. Нам известно первоначальное напряжение, а прибор поддерживает силу тока. Зная падение напряжения между тестируемыми стержнями, мы с высокой точностью можем вычислить сопротивление контура заземления.

Погрешность есть, но она несущественна в сравнении с измеряемыми величинами. Сопротивление контакта тестового электрода с грунтом вообще принимается за нулевое, при условии, что стержень чистый и не покрыт коррозией.

Большинство современных приборов сразу выдают готовые параметры защитного заземления, а в старых (при этом не менее надежных и точных) конструкциях — надо будет выполнить простую операцию деления. В соответствии с законом Ома.

Проверка заземления мегаомметром проходит по тому же принципу, только погрешность измерения будет выше. Все-таки земля не является проводником электричества в привычном смысле.

Мегаомметр лучше использовать для оценки иных факторов безопасности

Например, сопротивления изоляции. Речь пойдет не о прямой опасности. То есть, если вы схватитесь рукой за провод, в котором диэлектрические свойства изоляции в норме, вы не получите поражение электротоком.

Но есть и дополнительная опасность: пробой изоляции под нагрузкой. Этот неприятный факт приводит к сбоям в работе, и что более страшно — к возгораниям электроцепи.

Мегаомметр для измерения сопротивления изоляции представляет собой генератор напряжения и точный прибор в одном корпусе.

Классический вариант (с успехом применяется и сейчас), вырабатывает напряжение до 2500 вольт. Не стоит бояться, токи при работе мизерные. Но держаться нужно только за изолированные рукояти измерительных кабелей.

Высокий потенциал напряжения легко выявляет изъяны в изоляции, и стрелка прибора показывает истинное сопротивление. Перед началом работ следует отключить все подающие напряжение автоматы, и избавиться от остаточного потенциала: заземлить провод.

Для измерения пробоя между проводами в одном кабеле используются два провода. Они подсоединяются к жилам отключенного кабеля, и проводится замер. Если сопротивление ниже нормы, кабель отбраковывается. Никто не знает, когда место потенциального пробоя принесет неприятности.

Для измерения утечки на землю, один провод соединяется с защитным заземлением (в зоне прокладки тестируемого кабеля), а второй к центральной жиле. Напряжение для тестирования должно быть выше. Если провод невозможно приложить к «земле», измерение проводится при помощи прикладывания второго электрода к внешней поверхности изоляции.

При наличии экрана (бронировки кабеля), применяется трехпроводная система замеров. третий провод соединяется с экраном тестируемого кабеля.

Общая схема именно такая, но каждая модель прибора имеет собственную инструкцию. В современных мегаомметрах с цифровым дисплеем, разобраться еще проще, чем в старых стрелочных.

С помощью мегаомметра можно тестировать еще и обмотки двигателей. Но это отдельная тема. Информация для тех, кто думает, что все эти приборы узкопрофильные: с помощью системы шунтов, можно превратить мегаомметр в прецизионный омметр или вольтметр.

Видео по теме

profazu.ru

Как проверить заземление в частном доме — Вода в доме

Необходимость проверки заземления

Практические все розетки, выполненные в специальном исполнении, имеют три основных контакта:

• фаза
• ноль
• земля

Первые два соединены со станцией, вырабатывающей электричество, а последний с грунтовым основанием. Все это обеспечивается через распредщит, расположенный в частном особняке.

При нарушении целостности изоляции электропроводов возникает утечка тока, при этом возникающее в линии избыточное напряжение отводится в землю до срабатывания системы защиты.

Не всегда при строительстве дома схема заземления соответствует нормативу или контур быстро становится неработоспособным. Чтобы обеспечить собственную безопасность следует проверять наличие заземления.
Проверка заземления необходима чтобы:

• Риск поражения электрическим током был исключен.
• Не было поломки электробытовых приборов.

Проверить исправность заземления, значит обеспечить защиту от напряжения человека и электрооборудования.

По каким признакам определяются нарушения контура

Несложно распознать нарушения целостности заземляющих проводников без использования приборов. Они находятся на видном месте и не заметить их невозможно.

Перечень внешних признаков:

• Нарушение целостности сварных и болтовых соединений шин.
• Оборванные или взлохмаченные провода заземления.
• Удар электрическим током от бытовых приборов, например от холодильника или стиральной машины.
• Присутствие посторонних шумов, исходящих от телевизора, колонок или наушников.

При наличии хотя бы одного из признаков рекомендуется выполнить проверку заземления.

Методы проверки контура

Как проверить заземление в частном доме? Перед проверкой следует обеспечить безопасность:

• произвести отключение электропитания на общем щитке
• разобрать одну из розеток

Далее можно удостовериться практически, что заземление существует: это проводок желтовато-зеленоватого цвета, подсоединенный в одной из клемм. При подсоединении к клеммам проводов синего и коричневого оттенка это означает, что заземления нет. Не менее важно посмотреть на присутствие в конструкции перемычки между нулевым проводом и заземляющей клеммой, обеспечивающей зануление проводки. Этот факт только подтверждает безопасность.

При наличии в зажимах всех трех проводников имеется смысл приступать проверки заземления, используя методику.

Как проверить заземление мультиметром

Последовательность эффективности заземления:

• Включение питания в щитке.
• Нужно подготовить тестер для проверки напряжения в контуре.
• Измерить напряжение в промежутке фазы и нуля.
• Выполнить замер показателя напряжения на участке между землей и фазой.
• Когда при замере тестер показывает результаты, отличающиеся от первоначальных, то это только подтверждает о наличии заземления. И, напротив, если не было никаких показаний отмечено, то заземления тоже не существует.

Если тестера нет, то можно воспользоваться простой конструкций, состоящей из патрона, проводов и контрольной лампочкой. С помощью специализированной отвертки проверить фазу и ноль, то есть одни конец провода подвести к фазной клемме, а второй с нулю. Лапочка должна загореть, если контур действительно работает. Бывает, что на лампочке установлена специальная защита отключения и если она срабатывает, то на основании этого факта можно сделать заключение, что заземление функционирует.

Как измерить сопротивление заземления

Как проверить заземление мегаомметром? Работа прибора основана на компенсационным способе и для этого понадобится дополнительный заземлитель и элемент, выполняющий роль потенциального электрода.

Алгоритм выполнения задачи:

• Устройство разместить на горизонтальном основании.
• Произвести настройку, то есть, выбрав режим контроля нажать кнопку и продолжать удерживание пока стрелка не перейдет в положение “ноль”.
• Часть показателя сопротивления имеется у соединительных проводов на расстоянии между выводами. Прибор следует расположить ближе к заземлителю, чтобы влияние электромагнитных полей было меньше.

Далее нужно выбрать, по какой схеме необходимо выбирать подключение.  Для грубых показателей сопротивления достаточно обеспечить подключение прибора по схеме, состоящей из трех зажимов, соединенными между собой перемычками. Если требует более точно определить значения, то необходимы дополнительные провода., то есть применяется схема подключения с четырьмя зажимами по снятой перемычкой.

Необходимо забить в грунт электрод и зонд на 1/2 метра, при этом основание должно быть плотным. Чтобы обеспечить четкое забивание, то следует использовать кувалду, а не молоток. Обязательно следует выполнить зачистку проводников в месте заземления от краски. Для проводников подойдут медные жилы провода поперечным сечением около 1,5 мм2. При применении трехзажимной схемы, напильник будет играть роль щупа, соединяющего вывод и заземлитель, а с иной стороны будет подсоединен провод с поперечным сечением в 2,5 мм 2.

Для измерения сопротивления нужно установить первый диапазон, и нажав на красную кнопку, при этом обеспечивая вращение ручки, а стрелку установить на ноль. Если сопротивление больше указанного,  то можно установить и больший показатель диапазона. Цифра, показанная на шкале, будет равна замеру сопротивления.

Нюансы по проведению замеров

Время года никаким образом не влияет на показатели замеров, они должны всегда быть в норме:

При трехфазных источниках тока (В)	При однофазных источниках тока (В)	Показатель сопротивления,  (Ом)
660	380	2
380	220	4
220	127	8









При выполнении замеров земля должна быть достаточно плотной. Самое подходящее время – это середина летнего периода, когда грунт сухой или середина зимы, когда земля промерзла.

Если земля сырая, то это обстоятельство оказывает влияние на растекание тока, и выполненные измерения будут сильно искажены. Так что не планировать это мероприятие при повышенной влажности воздуха.
Неплохим решением будет производить измерение сопротивления специальными токопроводящими клещами, но лучше обратиться к специалистам. Аккредитованная лаборатория превосходно справится с данной работой, и все данные отразятся в протоколе. В последнем будут указаны сведения о:

• месте проведения замеров
• характере выполненных работ
• удельном сопротивлении основания
• величин замеров с учетом поправочного коэффициента

Проверку сопротивления изоляции также выполняют по мере необходимости, исходя из выявленных показателей короткого замыканий или пробоев изоляции. Не менее важно обращать внимание на наличие изоляции проводки, в том числе производить визуальный осмотр на предмет нагрева или искрообразования.

Как сделать контур заземления в частном доме и проверить его простым способом – на видео:

foxremont.com

Зачем проверять заземление

Проводить данную процедуру нужно для того, чтобы предотвратить поражение жильцов дома электрическим током. Используют для проверки заземления стационарное или мобильное оборудование. Оценив результаты измерений, можно сделать вывод о том, как функционирует изоляция и соответствует ли электрическая сеть установленным нормативам. Провести процедуру можно самостоятельно либо пригласить специалиста из электросети.

Не стоит думать, что, если установкой розеток и другого электрооборудования в вашей квартире занимались специалисты, заземление работает правильно и измерять ничего не нужно. Часто контур соединяют неверно, что приводит к его быстрому износу. Поэтому опытные мастера рекомендуют с определенной периодичностью проверять состояние грунта с находящимися в нём электродами, проводник, заземляющую шину и металлосвязи. В жилых домах эту процедуру рекомендуют проводить один раз в три года, а в промышленных зданиях работники должны её проводить каждый год.

Как проверяют грунт и металлосвязи?

Оценка состояния металлосвязей начинается с визуального осмотра. Мастера бьют по контактам молоточком с изолированной ручкой. Если всё в порядке, то вы услышите небольшое дребезжание проводника. Специалисты должны убедиться в том, что сопротивление всех металлических соединений соответствует установленным стандартам. Для этого применяют мультиметр или омметр. Прибор не должен выдавать больше 0,05 Ома. Данное требование должны соблюдать застройщики многоэтажных и частных домов. Оценкой состояния грунта занимаются в конце весны или летом. В это время меньше всего осадков. Удельное сопротивление земли измерить могут работники электросети с помощью специальной аппаратуры. Если полученные результаты сильно отличаются от принятых норм, заземление выводят на другой участок грунта.

Как оценить состояние заземляющего контура в квартире?

Для измерения сопротивления заземления применяют тестер либо конструкцию из контрольной лампы. Также вам понадобится отвёртка и изолированный провод с двумя щупами. Если у вас под рукой есть мультиметр, необходимо выполнить следующие действия:

Проверить напряжение в розетке. Просто подключите к ней настольную лампу или телевизор. Если прибор заработал, то всё в порядке.
Отключите электроэнергию в квартире. Для этого следует воспользоваться УЗО или автоматом (если у вас старый дом).

Аккуратно снимите крышку розетку. Найдите провод, соединенный с контактом заземления. Если в вашем доме электросеть работает по принципу заземления, то провод будет уходить в стену. Если же провод подключён к одной из клемм, то в доме применяется принцип зануления либо заземляющего контура нет вообще.

Если схема заземления была обнаружена, переключите тестер в режим проверки напряжения.

Необходимо измерить напряжение между фазой и нулём, а затем между фазой и землёй.

В идеале цифры напряжения между фазой и землёй должны быть больше величины напряжения между фазой и нулём. Бить тревогу нужно, если при втором измерении тестер показал ноль. Это значит, что заземление в квартире или доме не работает. Не все пользуются мультиметром в повседневной жизни, поэтому смысла покупать его не видят. В таких ситуациях для проверки заземления можно собрать контрольную лампу. Для этого вы должны найти патрон, провода, концевики и лампу. Точно измерить таким способом величину напряжения не получится, но зато вы узнаете, работает ли у вас заземление.

Предварительно нужно определить с помощью индикаторной отвёртки, где в розетке фаза, а где ноль. При соприкосновении с фазой лампочка в инструменте загорится, а при взаимодействии с нулём ничего не произойдёт. После того, как вы определите расположение контактов, совершите следующие действия:

Притроньтесь одним концом провода к фазе, а вторым к нулю. Лампочка должна загореться.

После этого переместите конец провода от нуля к усику заземления. Лампочка должна гореть ярко. Если она мигает либо свет тусклый, то контур работает плохо. Если тока нет совсем, то «земля» не работает.

При такой проверке в новых домах могут срабатывать УЗО. Это тоже свидетельствует о том, что заземление работает плохо.

Как измерить заземление в частном доме?

Техника измерения заземления в домах несколько отличается от проведения этой процедуры в квартире. Первым вашим шагом будет проверка целостности всех металлосвязей и грунта. Как это сделать, описано выше в статье. Чтобы измерить заземление, вам нужно будет приобрести тестер, индикатор, отвёртку и изолированный провод. Одну из розеток необходимо отсоединить от напряжения через автоматический выключатель или УЗО.

Перед проведением манипуляций с розеткой следует ещё раз проверить напряжение. Оно должно быть нулевым. Как только вы в этом убедитесь, можно раскручивать корпус розетки. Вы должны убедиться в том, что контакт заземления идёт к соответствующему проводу в стене. Если это так, то можете собрать розетку назад и измерить заземление проводника мультиметром. Если контакт заземления, идущий от розетки, не соединён с проводом, необходимо это исправить, а затем продолжить процедуру. В третьем случае вы можете увидеть, что перемычка розетки переводится на сопротивление. Это означает, что у вас применяется в доме зануление и нужно модернизировать сеть.

В первых двух случаях всё хорошо. Остаётся только собрать розетку, убедиться, что отсутствует ток на металлическом контакте. После этого можно измерить заземление. С помощью индикатора нужно найти фазу. Туда следует поместить свободный конец кабеля, а другой на заземляющий контакт. Если индикатор заработал, то заземляющий контур работает правильно.

Как понять, что заземляющий контур не работает?

Не обязательно измерять напряжение мультиметром, чтобы выявить проблемы в работе заземляющего контура. Возникновение шума в колонках, разряды тока от стиральной машинки говорят о том, что электричество в землю не уходит. Если у вас дома установлены старые обогревательные батареи, то возле них будет скапливаться пыль в большом количестве.

Если у вас не получилось самостоятельно измерить напряжение заземляющего контура, то пригласите электрика. При небольших перепадах проблемы с работой этого электрического соединения незаметны, но, если возникнет серьёзное замыкание, человек, контактирующий с техникой, может погибнуть, т.к. ток попадёт в него.

evosnab.ru

Плохо что нет отметки «мне Не нравиться»

В вашей ситуации один раз удар металлической лопатой зимой, при чистке снега и заземления нет и вся безопасность под угрозой.

Соединение стальной полосы к главной заземляющей шине необходимо осуществлять при помощи болтов, чтобы обеспечить возможность проведения электроизмерений. К стальной полосе можно присоединить медный проводник сечением не менее 10 мм2 и проложить его до распред щита к главной заземляющей шине.

В качестве вертикального заземлителя можно использовать стальной профиль, с толщиной стенки не менее 4 мм. Соединение стальных уголков к стальной полосе должно осуществляться при помощи сварки.

ПТЭЭП
2.7.4 Присоединение заземляющих проводников к заземлителю и заземляющим конструкциям должно быть выполнено сваркой, а к главному заземляющему зажиму, корпусам аппаратов, машин и опорам ВЛ – болтовым соединением (для обеспечения возможности производства измерений).

ПУЭ-7 1.7.111
Искусственные заземлители могут быть из черной или оцинкованной стали или медными. Искусственные заземлители не должны иметь окраски

1.7.117 Заземляющий проводник, присоединяющий заземлитель рабочего (функционального) заземления к главной заземляющей шине в электроустановках напряжением до 1 кВ, должен иметь сечение не менее: медный — 10 мм2, алюминиевый — 16 мм2, стальной — 75 мм2.

1.7.119 Сечение отдельно установленной главной заземляющей шины должно быть не менее сечения РЕ (PEN)-проводника питающей линии. Главная заземляющая шина должна быть, как правило, медной. Допускается применение главной заземляющей шины из стали. Применение алюминиевых шин не допускается.

Если делать для себя, то лопату в руки, сварочник, маску и побольше железа.
Длинна и глубина заземлителя определяется сопротивлением почвы.
Но чем больше металла закопаете, тем лучше. Не бойтесь переборщить )

Найдите два отличия — как у вас и как на картинке.

по поводу проверки заземления. Лампочкой конечно от безысходности можно измерить. Но лучше вызывать специалистов. Дело затратное, пускай даже без оформления.

Существует простой способ определить сопротивление заземления
Использовать измеритель тока КЗ. Измерители активного сопротивления и полного сопротивления могут быть с успехом применены для измерения сопротивления заземляющего устройства. В качестве источника необходимо использовать одну из фаз.

Результат измерения будет сумма сопротивлений заземляющего устройства, внутреннего сопротивления источника фазы и фазного провода. Этот результат НЕСКОЛЬКО БОЛЬШЕ реального сопротивления заземляющего устройства, (потому что учитывается дополнительное сопротивление фазного проводника) однако, если результат меньше допустимой величины для испытуемого заземляющего устройства, устройство заземления можно считать правильным и не использовать более точных методов измерения.
Прибор покажет сопротивление и заодно ток КЗ, по которому легко проверить, сработает автомат или нет.

forum.vashdom.ru

Для чего нужна проверка правильности подключения заземления

Дома старой постройки не оборудованы отдельным заземлением. При проведении ремонтов многие самостоятельно (в частных домах) или при помощи электриков обслуживающих организаций переоборудуют старую систему питания TN-C, где нулевой и защитный проводники объединены на всех участках цепи, в систему TN-C-S с раздельной прокладкой нулевых и защитных проводников в квартирной разводке.

Защитный проводник в такой системе подключается к самостоятельному контуру заземления.  Проводники разделяются на вводном щитке дома, и к заземляющим контактам розеток подключается защитный проводник. Для прокладки домашней сети по новым правилам применяется трехжильный провод, одна из жил которого маркируется желто-зеленой изоляцией (желтый цвет изоляции с зеленой полосой). Это и есть защитный проводник.

Современные водонагревательные устройства, например бойлеры, имеют встроенное УЗО, которое будет срабатывать только при наличии заземления в розетке. К сожалению, в правильности подключения можно быть полностью уверенным только в тех случаях, когда ремонт выполнялся самостоятельно или проверенными специалистами.

Инструменты и приспособления для проверки напряжения и заземления

Самые важные инструменты для работ с электрическими сетями переменного тока являются индикаторная отвертка и вольтметр. В крайнем случае можно воспользоваться обычной лампочкой, вкрученной в патрон, из которого выведены два провода с небольшими оголенными участками на концах.

Такую лампочку электрики обычно называют «контролька» . По яркости свечения контрольки можно примерно представлять величину напряжения в сети. В случае частого использования контрольки безопасней будет, если лапу поместить в защищенный от ударов корпус. Для уменьшения нагрева корпуса лампа должна быть минимальной мощности – не более 25 Вт.

Индикаторная отвертка представляет собой неоновую лампу с ограничительным резистором, заключенную в прозрачный корпус. Один из выводов подключается к проверяемой цепи, другой имеет непосредственный контакт с телом человека. Ток, необходимый для свечения неоновой лампы ничтожен, и не представляет собой опасности для человека, но, в отличие от контрольки, такой индикатор не показывает уровень напряжения, а только его наличие. Индикаторная отвертка называется так только из-за внешнего сходства с одноименным инструментом. Конструкция индикатора имеет низкую прочность и для закручивания болтов его использовать нежелательно.

Наиболее полные данные о наличии и величине напряжения можно получить, используя измерительный прибор – вольтметр переменного тока. Вольтметры могут быть стрелочными и цифровыми. В настоящее время пользоваться цифровыми приборами практичнее, поскольку они не боятся ударов и могут работать в любом положении. К тому же они сейчас стоят недорого. Преимущество стрелочных приборов в том, что им не нужен источник питания. Источник напряжения используется в приборе только при проверке сопротивления.

Из перечисленных устройств, индикаторная отвертка при работах с электричеством должна присутствовать обязательно, а далее по степени важности следует тестер (все равно какой) и на последнем месте контролька.

Методика проверки заземления

Первое, что нужно сделать при проверке – удостовериться в наличии напряжения в розетке. Читайте также статью: → «Измерение электрического тока: напряжение». Это можно сделать, не используя перечисленных инструментов, обычной настольной лампой. Теперь нужно проверить правильность подключения клемм. Для проверки индикаторной отверткой ее берут в руки так, чтобы палец лежал на клемме на верхнем конце, а щупом касаются поочередно к каждому контакту розетки. Тот контакт, при касании к которому индикатор начинает светиться, подключен к фазе.

Если индикатор светится при подключении к заземляющему контакту, значит или неправильно выполнено зануление (подключен фазный проводник) или перепутаны провода на распределительном щитке. Для того, чтобы проверить, подключена ли клемма заземления или она свободна, нужно оставить индикатор в гнезде с фазным проводом и отрезком изолированного провода соединить клемму на колпачке индикатора поочередно к оставшимся контактам розетки.

Совет 1. Прикосновение к клеммам с нулевым или заземляющим проводом вызовет свечение индикатора. На не подключенной клемме индикатор светиться не будет.

Для того, чтобы проверить наличие заземления в розетке, один из щупов лампы вставляют в любое из гнезд розетки, а другим касаются по очереди второго гнезда и заземляющего контакта. Если лампа горит в обоих случаях, то щуп, который воткнут в гнездо находится под фазным напряжением, а заземляющая клемма подключена к нулевому или заземляющему проводнику.

Таким же образом производится проверка тестером. Когда один из щупов прибора подключен к фазе, а второй к нулевой или заземляющей клемме, то показания должны соответствовать нормальному сетевому напряжения. Если при проверке напряжения между фазой и землей показания прибора отличаются от напряжения между фазой и нулем, то можно сделать вывод о том, что заземление выполнено правильно, без зануления.

Отсутствие свечения лампы или показаний вольтметра при подключении одного из щупов к фазе, а другого к заземлению свидетельствует о том, что заземление отсутствует. Такие же результаты можно получить и в том случае, когда на вводном шиите перепутаны провода фазы и нуля. Поэтому использование индикаторной отвертки при проверке правильности подключения заземления является обязательным условием.

К сожалению, проверка заземления приборами не дает полной гарантии правильности подключения. В любом случае нужно вскрывать розетку и визуально смотреть на подключение проводников. Делается это только при отключенном питании. Для этого на вводном щите выключают автоматические выключатели или откручивают «пробки». После этого нужно убедиться в отсутствии напряжения индикатором, настольной лампой или прибором.

Совет 2. После вскрытия корпуса розетки весьма не лишним будет проверка затяжки креплений проводов, поскольку переходное сопротивление в местах контакта может существенно повлиять на правильность измерений.

Советы при работе с электрическими сетями

Совет 1. Перед тем, как пользоваться индикаторной отверткой, нужно проверить ее работоспособность, прикасаясь рабочим концом инструмента к проводнику, где заведомо присутствует фазное напряжение, например на вводном щитке.

Совет 2. Стрелочный прибор должен располагаться на ровной горизонтальной поверхности. При отклонении от горизонтали, стрелка может сама принять любое положение, вне зависимости от наличия или отсутствия напряжения.

Совет 3. При работе с электричеством используйте только инструмент с изолированными ручками, не стойте на влажном полу и не прикасайтесь к проводникам руками, даже если они отключены на входном щитке.

Совет 4. Не используйте для проверки заземления арматуру здания. Она может быть совсем не заземлена, тогда, даже при наличии фазы в розетке, контролька или прибор покажут отсутствие напряжения.

samstroy.com

Проверка металлических конструкций (контура заземления)

На что необходимо обратить внимание в первую очередь — это соединения металлических деталей между собой. Проверка производится визуально, при помощи молоточка с изолированной ручкой. Постукиваем молоточком по соединению и его целостности будет говорить легкое дребезжание. Затем с помощью омметра или мультиметра проверяем соответствие нормам сопротивление каждого металлического соединения. Показания приборов не должно превышать 0,03 Ома.

Проверка грунта (земли)

Данная процедура проводится в сухую погоду, за исключением проверки молниезащиты дома. Удельное сопротивление грунта лучше всего проверять по окончании монтажа заземляющего устройства.
Нормы удельного сопротивления грунта не устанавливаются. Если удельное сопротивление составляет более 100 Ом*м, допускается увеличение нормы сопротивления заземлителей в 0,01 раз.

Проверка заземляющих проводников в доме (способ 1)

Для данного способа нам понадобятся: обычная отвертки, индикаторная отвертка, тестер (мультиметр), а также изолированного провода с двумя щупами на концах.

   Обесточиваем одну из заземленных розеток в доме — отключаем УЗО или автоматический выключатель. Проверяем тестером отсутствие в ней напряжения. Снимаем крышку с розетки. Теперь внимательно осматриваем заземляющий контакт с проводом. Если провод выходит из стены, т.е. электропроводка трехжильная, то все пока нормально. А вот если на заземляющий контакт переброшена перемычка с нулевого контакта розетки, то у вас розетка просто занулена, т.е. не заземлена. На розетке нет заземление, если ее заземляющий контакт вообще не подключен. Если заземляющий провод выходит из стены и подключен к заземляющему контакту, то проверяем далее.

Одеваем крышку и подаем на розетку напряжение (включаем УЗО или автомат). Проверяем тестером отсутствие напряжения на заземляющем контакте (в нашей жизни все возможно). Теперь проверим — заземлен ли провод, подсоединенный к заземляющему контакту розетки. Индикаторной отверткой находим в розетке фазный контакт, убираем с отвертки большой палец и помещаем на сенсор один из щупов нашего изолированного провода. Индикатор отвертки не должен гореть. Второй конец провода соединяем с заземляющим контактом розетки. В случае правильного заземления индикатор на отвертке сразу же загорится или станет ярче. В противном случае — у вас нет заземления.

Проверка заземляющих проводников (способ 2)

Инструмент, необходимые для данного способа: индикаторная отвертка, простая отвертка, тестер, длинный провод с шупами на концах. Открываем электрощит и с помощью тестера или индикаторной отвертки проверяем отсутствие напряжения на заземляющем проводе (желто-зеленый). Подсоединяем один из шупов нашего провода к нулевому проводу (синего цвета) в щитке. Другой щуп накладываем на заземляющий провод (желто-зеленый). Если автоматический выключатель или УЗО «выбило», то ваше заземление в полном порядке.
Теперь следует проверить заземление в комнатах дома. Оставляем один щуп провода на «нуле», а вторым щупом поочередно прикасаемся заземляющих контактов в розетках и заземленных металлических корпусов электроприборов. Автомат или УЗО должны отключаться!

Особое внимание уделите ванной комнате. На высоте примерно 50 см от пола здесь должен находиться бокс СУП – это небольшая пластиковая коробочка, в которой находится металлическая шина и провода. Напряжения здесь быть не должно, убедитесь в этом индикаторной отверткой и подтяните все болтовые соединения.

Признаки нарушения заземления

Иногда выявить нарушение в заземлении можно не прибегая к использованию специальных приборов. Более того, мы можем ежедневно сталкиваться с этими указателями, но зачастую не умеем их распознать.

Например, о нарушении контура заземления может говорить бьющийся током корпус стиральной машины или холодильника. Поводом проверить защитную схему электрической цепи может стать пыль, оседающая на батареях отопления особенно толстым слоем. Посторонний шум в наушниках или аудиоколонках – он тоже говорит о том, что электрическая сеть вашего дома не в порядке.

Если что-то из вышеперечисленного вызвало подозрения, то советую проверить заземление самостоятельно или обратиться к специалистам.

elektrikdom.com

Как проверить сопротивление заземления?

Данный вопрос важен в подобной ситуации. Каждому известно, что ток совершает движение по проводникам, где наблюдается минимальное сопротивление. Значение этого сопротивления мы с вами и проверим.

Замеры, необходимо проводить специальными приспособлениями, знакомый нам мультиметр, в этом деле не помощник. Однако, каким бы прибором не пришлось выполнять измерения, действует единственный принцип.

• Первое, что мы сделаем, это создадим контакт, для этого необходимо защитить один из участков шины.
• Находим в сарае старые металлические штыри, после чего забиваем их в землю на глубину до 70 см.
• Берем зажим и провода проверочного устройства соединяем с шиной и металлическими прутьями.
• Далее ведется вычисление сопротивления по инструкции, прилагающийся к приспособлению.

Важно! Электрическая сеть, обладающая напряжением 220 вольт, должна иметь сопротивление не более 4-х Ом.

Обсудив данный вопрос, постепенно переходим к цели.

Как проверить заземление в частном доме?

Многие из нас проживают в собственных домах, поэтому знать суть проверки заземления все-таки очень важно. В подобной ситуации совершенно не стоит вызывать специальных работников, будет достаточно элементарных знаний в электрике и технике безопасности при работе с ней.

Даже если вы уверены в работоспособности заземления и правильном ее монтаже, проверять систему нужно регулярно. Но перед проверочными действиями, все заземление следует разделить на несколько частей.

Изначально вам нужно проверить целостность металлических конструкций. Для этого достаточно постучать железным молоточком с изолированной ручкой по металлическим элементам, если они целы, вы услышите характерное дребезжание. Грунт проверять нужно в сухую погоду.

Также рассмотрим несколько тонкостей, как проверить заземление в розетке. Для подобных ревизий важно использовать мультиметр, отвертку, индикатор и изолированный провод без защиты на обоих концах.

Предположительно все розетки в вашем доме находятся под заземлением, и чтобы проверить его, нужно отключить одну от напряжения, отличным помощником в этом послужит УЗО или автоматический выключатель.

• Напряжение в приборе должно равняться нулю, это подскажет тестер.
• Раскрываем корпус розетки и внимательно обследуем провод с заземляющим контактом.
• В некоторых случаях кабель выходит со стены, а в других, просто перебрасывается перемычка розетки на заземление. В первой ситуации все довольно хорошо, а последний вариант говорит о том, что у вас установлено зануление. Иногда контакт заземления даже не подсоединен. Соединение контакта, с выходящим из стены проводником, разрешает продолжить проверку.
• Делаем сборку розетки и совершаем подключение к сети. Нужно удостовериться в том, что на металлическом контакте отсутствует ток.
• Остается проверить заземление проводника. Используем индикатор, при его помощи находим фазу. Снимаем палец с сенсорного элемента и помещаем туда свободный не заизолированный конец кабеля. Другой конец этого же провода соединяем с контактом заземления прибора. Если индикатор загорелся, следовательно, заземление установлено правильно.

Внимание! Обязательно должна быть периодичность проверки сопротивления изоляции электросети и заземления оборудования.

Проверка контура заземления

Проверить контур заземления даже, если вы самостоятельно его сооружали с большой точной вероятностью не получиться. С этой целью принято использовать дорогостоящее и специально направленное оборудование. В домашних условиях мы сможем пользоваться довольно убедительным способом проверки работоспособности конструкции.

Используем для проверки потребитель, мощностью не более двух ватт, подсоединяем один конец кабеля к фазной клемме, а второй— к заземлению. Если контур работоспособен—прибор должен включиться.  Здесь важно провести замер напряжения электрической цепи при включенном приборе и при его бездействии. При правильно сооруженном заземлении, показатель напряжения при сравнении должен иметь разницу не более 10 единиц. Обратите внимание, монтаж контура заземления специалисты рекомендуют проводить следующим образом:

1. вырываем траншею неподалеку от строения, которое заземляется. Глубина ее не должна превышать 0, 5 метров, делаем ее в виде треугольника, а длина самой габаритной стороны будет иметь 3 метра.
2. Используем металлические уголки для сооружения контура толщиной от 5 мм. Менее толстые материалы не прослужат долго. Вам необходимы уголки общей длиной три метра.
3. Берем кувалду и забиваем уголки в землю в каждый угол. Помните 10 см материала должно оставаться над поверхностью земли.
4. Далее все электроды объединяются в единую цепь. Для этого используйте полоски металла такой же толщины и сварку. Таким образом соединяем материал в точках каждого угла.

Важно! Приваривайте элементы заземления тщательно и выполняйте надежные швы.

На этом этапе работа по монтажу контура заземления считается оконченной, теперь остается лишь подсоединить элемент к домашней электрической сети.

Приборы для измерения заземления

В зависимости от предназначения требования к измерению заземления и его контуров варьируются, следовательно, для этого используются соответствующие приборы. Чаще всего приходится проводить тестирование контуров, для этого используется электронный тестер.

Для подобных случаев можно пользоваться цифровыми и аналоговыми вариантами. Идеально применять приспособления, находящиеся на учете в государственном реестре.

Какие ошибки совершаются в монтаже заземления?

Любой владелец дома старается создать своему жилищу всестороннюю защиту. Что же считается катастрофической ошибкой в этом направлении? Обычно люди, не знающие даже навыков работы с этой системой, прибегают к методу заземления к трубопроводам, а это слишком опасно. Если не к чему зафиксировать «землю», лучше использовать пластиковые трубы, они несколько снижают вероятность поражения электрическим током.

Важно! Любые электроустановки не должны быть подсоединены к заземлению последовательно.

Также важно выделить, что одна шина заземления, может работать в паре исключительно с одним потребителем.

Что входит в конструкцию заземления?

Любая конструкция ровно так же, как и «земля» в домашних условиях имеет определенные элементы системы. Что это за элементы, рассмотрим немного ниже.

• Заземлитель—это элемент, выполненный из металла и врытый в землю на несколько метров.
• Металлосвязь—это устройство, которое соединяет концы заземлителей и заводится в дом.
• Металлопроводники—конструкции, через которые приходит пробойный ток к системе заземления.

Создание заземления для частного дома необходимо выполнять строго по инструкции, при этом соблюдая требования и правила безопасности работы с электрическими сетями.

prokommunikacii.ru

vodavdome.website

Использование мультиметра для проверки заземления

Электрические приборы используют в квартирах, коттеджах и дачных домиках. Процесс их эксплуатации предполагает создание определенных условий для прохождения тока. В целях защиты человека от поражения электричеством в домах и квартирах устанавливают заземление. Оно нужно для того, чтобы уровнять потенциалы корпуса электрического прибора и земли. Далее речь пойдёт о том, как проверяют заземление мультиметром и омметром.

Зачем проверять заземление

Проводить данную процедуру нужно для того, чтобы предотвратить поражение жильцов дома электрическим током. Используют для проверки заземления стационарное или мобильное оборудование. Оценив результаты измерений, можно сделать вывод о том, как функционирует изоляция и соответствует ли электрическая сеть установленным нормативам. Провести процедуру можно самостоятельно либо пригласить специалиста из электросети.

Не стоит думать, что, если установкой розеток и другого электрооборудования в вашей квартире занимались специалисты, заземление работает правильно и измерять ничего не нужно. Часто контур соединяют неверно, что приводит к его быстрому износу. Поэтому опытные мастера рекомендуют с определенной периодичностью проверять состояние грунта с находящимися в нём электродами, проводник, заземляющую шину и металлосвязи. В жилых домах эту процедуру рекомендуют проводить один раз в три года, а в промышленных зданиях работники должны её проводить каждый год.

Как проверяют грунт и металлосвязи?

Оценка состояния металлосвязей начинается с визуального осмотра. Мастера бьют по контактам молоточком с изолированной ручкой. Если всё в порядке, то вы услышите небольшое дребезжание проводника. Специалисты должны убедиться в том, что сопротивление всех металлических соединений соответствует установленным стандартам. Для этого применяют мультиметр или омметр. Прибор не должен выдавать больше 0,05 Ома. Данное требование должны соблюдать застройщики многоэтажных и частных домов. Оценкой состояния грунта занимаются в конце весны или летом. В это время меньше всего осадков. Удельное сопротивление земли измерить могут работники электросети с помощью специальной аппаратуры. Если полученные результаты сильно отличаются от принятых норм, заземление выводят на другой участок грунта.

Как оценить состояние заземляющего контура в квартире?

Для измерения сопротивления заземления применяют тестер либо конструкцию из контрольной лампы. Также вам понадобится отвёртка и изолированный провод с двумя щупами. Если у вас под рукой есть мультиметр, необходимо выполнить следующие действия:

Проверить напряжение в розетке. Просто подключите к ней настольную лампу или телевизор. Если прибор заработал, то всё в порядке.
Отключите электроэнергию в квартире. Для этого следует воспользоваться УЗО или автоматом (если у вас старый дом).

Аккуратно снимите крышку розетку. Найдите провод, соединенный с контактом заземления. Если в вашем доме электросеть работает по принципу заземления, то провод будет уходить в стену. Если же провод подключён к одной из клемм, то в доме применяется принцип зануления либо заземляющего контура нет вообще.

Если схема заземления была обнаружена, переключите тестер в режим проверки напряжения.

Необходимо измерить напряжение между фазой и нулём, а затем между фазой и землёй.

В идеале цифры напряжения между фазой и землёй должны быть больше величины напряжения между фазой и нулём. Бить тревогу нужно, если при втором измерении тестер показал ноль. Это значит, что заземление в квартире или доме не работает. Не все пользуются мультиметром в повседневной жизни, поэтому смысла покупать его не видят. В таких ситуациях для проверки заземления можно собрать контрольную лампу. Для этого вы должны найти патрон, провода, концевики и лампу. Точно измерить таким способом величину напряжения не получится, но зато вы узнаете, работает ли у вас заземление.

Предварительно нужно определить с помощью индикаторной отвёртки, где в розетке фаза, а где ноль. При соприкосновении с фазой лампочка в инструменте загорится, а при взаимодействии с нулём ничего не произойдёт. После того, как вы определите расположение контактов, совершите следующие действия:

Притроньтесь одним концом провода к фазе, а вторым к нулю. Лампочка должна загореться.

После этого переместите конец провода от нуля к усику заземления. Лампочка должна гореть ярко. Если она мигает либо свет тусклый, то контур работает плохо. Если тока нет совсем, то «земля» не работает.

При такой проверке в новых домах могут срабатывать УЗО. Это тоже свидетельствует о том, что заземление работает плохо.

Как измерить заземление в частном доме?

Техника измерения заземления в домах несколько отличается от проведения этой процедуры в квартире. Первым вашим шагом будет проверка целостности всех металлосвязей и грунта. Как это сделать, описано выше в статье. Чтобы измерить заземление, вам нужно будет приобрести тестер, индикатор, отвёртку и изолированный провод. Одну из розеток необходимо отсоединить от напряжения через автоматический выключатель или УЗО.

Перед проведением манипуляций с розеткой следует ещё раз проверить напряжение. Оно должно быть нулевым. Как только вы в этом убедитесь, можно раскручивать корпус розетки. Вы должны убедиться в том, что контакт заземления идёт к соответствующему проводу в стене. Если это так, то можете собрать розетку назад и измерить заземление проводника мультиметром. Если контакт заземления, идущий от розетки, не соединён с проводом, необходимо это исправить, а затем продолжить процедуру. В третьем случае вы можете увидеть, что перемычка розетки переводится на сопротивление. Это означает, что у вас применяется в доме зануление и нужно модернизировать сеть.

В первых двух случаях всё хорошо. Остаётся только собрать розетку, убедиться, что отсутствует ток на металлическом контакте. После этого можно измерить заземление. С помощью индикатора нужно найти фазу. Туда следует поместить свободный конец кабеля, а другой на заземляющий контакт. Если индикатор заработал, то заземляющий контур работает правильно.

Как понять, что заземляющий контур не работает?

Не обязательно измерять напряжение мультиметром, чтобы выявить проблемы в работе заземляющего контура. Возникновение шума в колонках, разряды тока от стиральной машинки говорят о том, что электричество в землю не уходит. Если у вас дома установлены старые обогревательные батареи, то возле них будет скапливаться пыль в большом количестве.

Если у вас не получилось самостоятельно измерить напряжение заземляющего контура, то пригласите электрика. При небольших перепадах проблемы с работой этого электрического соединения незаметны, но, если возникнет серьёзное замыкание, человек, контактирующий с техникой, может погибнуть, т.к. ток попадёт в него.

evosnab.ru

No related posts.
