Пресс клещи для обжима наконечников проводов квт – Обжимной инструмент КВТ — Купить. Выгодные цены!

КВТ Пресс-клещи CTF (КВТ) в наборе

Пресс-клещи были практически одним из первых продуктом торговой марки «КВТ». Для того, чтобы производить работы, связанные с опрессовкой, необходимо было определиться с типом наконечников (в зависимости от вида работ), чтобы в последствии выбрать нужную матрицу и инструмент. Некоторые клиенты покупали инструмент для разового использования, но были и профессиональные пользователи, работающие с использованием разных наконечников. Так как отдельно матрицы не продавались, появились наборы, в которые вошли самые востребованные виды с определенным сечением. Также в этих наборах стал применяться инструмент с измененной конструкцией механизма. Например набор СTF, который комплектуется специальными пресс-клещами с параллельным смыканием. Большинство пресс-клещей сделаны по принципу пассатижей или ножниц – при открытии рукояток губки расходятся под углом. Соответственно, при опрессовке они сначала обжимают один край наконечника, потом середину, и только потом дожимают наконечник до конца (но это не минус). Модель СTF сконструирована таким образом, что губки смыкаются не под углом, а сходятся параллельно друг другу, сверху вниз. Опрессовка наконечника в этом случае происходит одновременно и равномерно по всей поверхности. Считается, что параллельный ход матриц способен обеспечить более высокое качество соединений. Рычажный механизм позволяет уменьшить усилие на рукоятки практически на 30%. Т.е усилий прикладывается меньше.. Далее рынок претерпел изменение и ассортимент матриц стал увеличиваться. Стали появляться матрицы МПК-06 / 07 / 08 и.т.д. Но самыми востребованными оставались матрицы МПК 01-05, которые сейчас входят в наборы. Пресс-клещи с необходимой матрицей можно купить отдельно СТВ-02, СТК-08. Клиент может выбрать инструмент и матрицу на свое усмотрение. На сегодняшний день, если в ваших пресс-клещах были утеряны матрицы или по каким-либо причинам они вышли из строя, нет необходимости покупать новый инструмент! Идя навстречу клиенту, наша компания стала предлагать матрицы МПК отдельно для пресс-клещей CTA, CTB, CTK. Касаемо набора CTF сейчас ведутся работы по определению спроса на комплектующие для наборов. Будет спрос на расширение наборов — будем принимать решение Всю информацию по обновлению нашего ряда инструмента, наконечников, муфт и т.д. вы можите отслеживать на нашем сайте.

kvt.su

Пресс-клещи для опрессовки неизолированных наконечников

77-75907

Пресс-клещи в прочной тканевой сумке с набором номерных матриц «КВТ»

1. Бренд: КВТ
2. Тип изделия: Набор
3. Опрессовываемое сечение: 0,25-10 мм2
4. Профиль сечения в месте опрессовки: Зависит от матриц

Цена: 2 245 руб / шт.

77-48871

Опрессовка неизолированных медных и алюминиевых наконечников.

1. Бренд: КВТ
2. Тип изделия: Механический
3. Вес товара (Вес нетто), кг: 0,7
4. Опрессовываемое сечение: 2,5-35 мм2
5. Профиль сечения в месте опрессовки: Вдавливание «точкой»

Цена: 1 607 руб / шт.

77-47538

Опрессовка неизолированных медных и алюминиевых наконечников сечениями от 6 до 50 мм2

1. Бренд: КВТ
2. Тип изделия: Механический
3. Вес товара (Вес нетто), кг: 1,5
4. Опрессовываемое сечение: 6-50 мм2
5. Профиль сечения в месте опрессовки: Шестигранник

Цена: 1 631 руб / шт.

77-55913

Опрессовка неизолированных наконечников(автоклеммы) Двухконтурная матрица: обжим по жиле и изоляции; Диапазон сечений: 0,5-6,0 мм2

1. Бренд: КВТ
2. Тип изделия: Механический
3. Вес товара (Вес нетто), кг: 0,6
4. Опрессовываемое сечение: 0,5-6 мм2

Цена: 2 007 руб / шт.

77-55914

Опрессовка неизолированных наконечников. Диапазон сечений: 0,5-10 мм2

1. Бренд: КВТ
2. Тип изделия: Механический
3. Вес товара (Вес нетто), кг: 0,6
4. Опрессовываемое сечение: 0,5-10 мм2
5. Профиль сечения в месте опрессовки: Вдавливание «точкой»

Цена: 2 007 руб / шт.

77-56541

Опрессовка неизолированных наконечников(автоклеммы) Двухконтурная матрица: обжим по жиле и изоляции; Диапазон сечений: 0,5-6,0 мм2

1. Бренд: КВТ
2. Тип изделия: Механический
3. Вес товара (Вес нетто), кг: 0,5
4. Опрессовываемое сечение: 0,5-6 мм2

Цена: 979 руб / шт.

77-56542

Опрессовка неизолированных наконечников. Диапазон сечений: 0,5-10 мм2

1. Бренд: КВТ
2. Тип изделия: Механический
3. Вес товара (Вес нетто), кг: 0,5
4. Опрессовываемое сечение: 0,5-10 мм2
5. Профиль сечения в месте опрессовки: Вдавливание «точкой»

Цена: 979 руб / шт.

77-64702

Инструмент предназначен для опрессовки однопроволочных и многопроволочных жил.

1. Бренд: КВТ
2. Тип изделия: Механический
3. Вес товара (Вес нетто), кг: 0,39
4. Опрессовываемое сечение: 1,5-16 мм2
5. Профиль сечения в месте опрессовки: Вдавливание «точкой»

Цена: 1 668 руб / шт.

77-69970

опрессовка неизолированных разъемов и наконечников (автоклемм) под двойной обжим: РП-М, РП-П

1. Бренд: КВТ
2. Тип изделия: Механический
3. Вес товара (Вес нетто), кг: 0,5
4. Опрессовываемое сечение: 0,5-6 мм2
5. Профиль сечения в месте опрессовки: лепестковый, двухконтурный

Цена: 979 руб / шт.

77-69971

опрессовка неизолированных медных наконечников и гильз: ПМ, НШП, ГМЛ(о), наборы СОТК

1. Бренд: КВТ
2. Тип изделия: Механический
3. Вес товара (Вес нетто), кг: 0,5
4. Опрессовываемое сечение: 0,5-10 мм2
5. Профиль сечения в месте опрессовки: Трапеция

Цена: 979 руб / шт.

77-69972

Опрессовка неизолированных разъемов и наконечников (автоклемм) под двойной обжим: РП-М, РП-П

1. Бренд: КВТ
2. Тип изделия: Механический
3. Вес товара (Вес нетто), кг: 0,6
4. Опрессовываемое сечение: 0,5-6 мм2
5. Профиль сечения в месте опрессовки: лепестковый, двухконтурный

Цена: 2 007 руб / шт.

77-69974

Опрессовка неизолированных разъемов и наконечников (автоклемм) под двойной обжим: РП-М, РП-П

1. Бренд: КВТ
2. Тип изделия: Механический
3. Вес товара (Вес нетто), кг: 0,29
4. Опрессовываемое сечение: 0,5-6 мм2
5. Профиль сечения в месте опрессовки: лепестковый, двухконтурный

Цена: 1 894 руб / шт.

55-03009

Опрессовка неизолированных наконечников. Диапазон сечений: 0,5-10 мм2

1. Бренд: SHTOK
2. Тип изделия: Механический
3. Вес товара (Вес нетто), кг: 0,6
4. Опрессовываемое сечение: 1-2; 4-6; 8; 10 мм2
5. Профиль сечения в месте опрессовки: Вдавливание «точкой»

Цена: 835 руб / шт

55-03007

Модель ПК-25 ШТОК предназначена для опрессовки кабельных наконечников и гильз. Модель снабжена механизмом контроля опрессовки, который не позволяет разойтись ручкам до полной опрессовки. При необходимости механизм легко разблокируется одной рукой.

1. Бренд: SHTOK
2. Тип изделия: Механический
3. Вес товара (Вес нетто), кг: 1
4. Опрессовываемое сечение: 6-25 мм2
5. Профиль сечения в месте опрессовки: Вдавливание «точкой»

Цена: 1 518 руб / шт

78-2900001

Пресс-клещи ДГ-1 предназначены для опрессовки медных неизолированных наконечников и гильз сечением от 0,5 до 10 мм2.

1. Бренд: РОСТ
2. Тип изделия: Механический
3. Вес товара (Вес нетто), кг: 0,6
4. Опрессовываемое сечение: 0,5-10 мм2
5. Профиль сечения в месте опрессовки: Вдавливание «точкой»

Цена: 877 руб / шт

78-2900613

Пресс-клещи, опрессовка «точкой» сечения 0.5, 1, 1.5, 2.5, 4, 6 мм2

1. Бренд: РОСТ
2. Тип изделия: Механический
3. Вес товара (Вес нетто), кг: 0,4
4. Опрессовываемое сечение: 0,25-6 мм2
5. Профиль сечения в месте опрессовки: Вдавливание «точкой»

Цена: 793 руб / шт

78-2901613

Опрессовка не изолированных медных и алюминиевых наконечников сечениями от 1,5 до 16 мм2

1. Бренд: РОСТ
2. Тип изделия: Механический
3. Вес товара (Вес нетто), кг: 0,4
4. Опрессовываемое сечение: 1,5-16 мм2
5. Профиль сечения в месте опрессовки: Вдавливание «точкой»

Цена: 864 руб / шт

78-2902513

Опрессовка не изолированных медных и алюминиевых наконечников сечениями от 6 до 25 мм2

1. Бренд: РОСТ
2. Тип изделия: Механический
3. Вес товара (Вес нетто), кг: 0,8
4. Опрессовываемое сечение: 6-25 мм2
5. Профиль сечения в месте опрессовки: Вдавливание «точкой»

Цена: 1 619 руб / шт

78-2905013

Опрессовка неизолированных медных и алюминиевых наконечников сечениями от 6 до 50 мм2

1. Бренд: РОСТ
2. Тип изделия: Механический
3. Вес товара (Вес нетто), кг: 1
4. Опрессовываемое сечение: 6-50 мм2
5. Профиль сечения в месте опрессовки: Вдавливание «точкой»

Цена: 1 871 руб / шт

78-2901101

Пресс-клещи для обжима неизолированных наконечников сечениями от 1,5 до 6 мм2. Метод обжима — «шестигранник».

1. Бренд: РОСТ
2. Тип изделия: Механический
3. Вес товара (Вес нетто), кг: 0,4
4. Опрессовываемое сечение: 1,5-6 мм2
5. Профиль сечения в месте опрессовки: Шестигранник

Цена: 929 руб / шт

remitek.ru

КВТ Пресс-клещи ПК-16у (КВТ)

1. Инструмент ПК-16 и ПК-16у оснащен клиновидным профилем. Но несмотря на то, что профиль в данных моделях одинаков, модель ПК-16 предназначена для опрессовки только многопроволочных жил, а модель ПК-16у предназначена для опрессовки однопроволочных и многопроволочных жил. Разница в этом инструменте — усиленная конструкция рабочей головы и храпового механизма. Поэтому в модели ПК-16у индекс “у” означает, что инструмент усилен. Некоторые монтажники пытаются провести опрессовку моделью ПК-16 ссылаясь на то, что они опрессовывают моножилу нечасто. Одну-две опрессовки они делают, но более частое использование моножилы, да еще на критических диапазонах, приводит инструмент в негодность. Т.к инструмент не предназначен для моножилы. Что касается матрицы клиновидная, а не гексагональная. Установка гексагональной матрицы в рабочую голову приведет к увеличению габаритных размеров инструмента, гексагональная матрица должна обеспечивать равномерный обжим по всем шести граням. Это потребует значительных изменений в конструкции, что в последствии приведет к удорожанию инструмента. В этом случае клиновидный профиль лучший вариант, который обеспечивает необходимую опрессовку. 2. Ответить насколько важно, сразу не получится. Обе опрессовки имеют место быть, они выполняют возложенные на них функции, но всегда есть свои небольшие отличия. Пресс-клещи серии ПК с клиновидным профилем используют электрики для прокладки провода на квартирах. Этот компактный инструмент имеет свой определенный диапазон работы, и конечно цена. Гексагональная опрессовка обеспечивает равномерное обжатие хвостовика наконечника или кабельной жилы по всему периметру. За счет этого достигается максимальная площадь контактного соединения и высокая степень герметизации. При клиновидной опрессовке существует вероятность повреждения самой токонесущей жилы кабеля, или отдельных жил в случае использования многожильного кабеля, что не происходит при опрессовке шестигранными матрицами Гексагональный метод опрессовки по сравнению с клиновидным, обеспечивает значительно более прочное механическое соединение наконечника и проводника В случае гексагональной опрессовки платой и гарантией преимуществ за повышенную прочность соединения является точное соответствие шестигранных матриц геометрии опрессовываемого наконечника. Каждому типоразмеру наконечника в зависимости от внутреннего и внешнего диаметра хвостовика соответствует одна четко подогнанная шестигранная матрица. 3. Хочу заметить, что гильза ГМЛ предназначена для одного провода 2-3 или 5-6 класса. Для соединения нескольких проводов внахлест применяются гильзы марки ГМЛ-П. Однопроволочные/моножилы обжать клиновидной матрицей можно. Но, если вы установите несколько монжил в гильзу ГМЛ, то опрессовка будет неправильной.

kvt.su

Пресс-клещи (кримперы) CTB

Артикул	Рекомендованная розница	Наименование	Назначение	Диапазон сечений (мм²)	Профиль обжима
55910	2400.00 Р	CTB-01 (КВТ)	опрессовка изолированных наконечников и разъемов: НКИ, НКИ(н), ВНКИ, НВИ, НИК, НШПИ, НШКИ, ВРПИ-П, ВРПИ-М, РПИ-П(н), РПИ-М(н), ВРШИ-П(н), ВРШИ-М(н), ГСИ, ГСИ(н), ГСИ-П	0.25-6.0 мм²	овальный, двухконтурный
55911	2400.00 Р	CTB-02 (КВТ)	опрессовка втулочных наконечников: НШВИ, НШВ	0.25-6.0 мм²	трапециевидный
55912	2400.00 Р	CTB-03 (КВТ)	опрессовка втулочных наконечников: НШВИ, НШВ	10-25 мм²	трапециевидный
55913	2400.00 Р	CTB-04 (КВТ)	опрессовка автоклемм двойным обжимом: РП-М, РП-П	0.25-2.5 мм²	лепестковый, двухконтурный
55914	2400.00 Р	CTB-05 (КВТ)	опрессовка медных наконечников и гильз: ТМЛ, ТМЛс, ТМ, ГМЛ, ГМЛ(о), ГМЛ(DIN), наборы СОТК	0.25-10 мм²	клиновидный
66682	2400.00 Р	CTB-06 (КВТ)	опрессовка двойных втулочных наконечников: НШВИ (2), НШВИ(2)	2х0.5–2х6 мм²	трапециевидный
66260	2400.00 Р	CTB-07 (КВТ)	опрессовка изолированных наконечников и гильз: НКИ(н), НВИ(н), НШПИ(н), ГСИ	10-16 мм²	овальный, одноконтурный
75727	2112.00 Р	CTB-09 (КВТ)	опрессовка флажковых разъемов в нейлоновом корпусе: РФИ-М(н)	0.25-2.5 мм²	овальный, двухконтурный
64712	2400.00 Р	CTB-10 (КВТ)	опрессовка наконечников в термоусаживаемой изоляции: НКИ-Т, НВИ-Т, ГСИ-Т, РПИ-П-Т, РППИ-М-Т, КИЗ	0.5-6.0 мм²	овальный, одноконтурный
74852	2400.00 Р	CTB-11 (КВТ)	опрессовка изолированных разъемов с красной, синей и желтой манжетами: РППИ-М, РПИ-П, РПИ-М, РШИ-П, РШИ-М, РПИ-О	0.5-6.0 мм²	овальный, двухконтурный
64713	2400.00 Р	CTB-12 (КВТ)	опрессовка изолированных наконечников и разъемов, и втулочных наконечников: НКИ, НКИ(н), ВНКИ, НВИ, НВИ(н), НИК, НШКИ, НШПИ, НШПИ(н), РПИ-П, РПИ-П(н), РПИ-М, РПИ-М(н), РППИ-М, РШИ-П, РШИ-М, РПИ-О, РПИ-П-НТ, РПИ-М-НТ, ВРПИ-П, ВРПИ-М, ВРШИ-П(н), ВРШИ-М(н),	0.25-2.5 мм²	трапециевидный и овальный, двухконтурный
69972	2400.00 Р	CTB-14 (КВТ)	опрессовка неизолированных разъемов и наконечников (автоклемм) под двойной обжим: РП-М, РП-П	0.5-6 мм²	лепестковый, двухконтурный
69973	2400.00 Р	CTB-15 (КВТ)	опрессовка неизолированных медных наконечников и гильз: ПМ, НШП, ГМЛ(о), наборы СОТК	0.5-10 мм²	клиновидный

kvt.tools

Пресс клещи для опрессовки | Заметки электрика

Здравствуйте, уважаемые читатели сайта «Заметки электрика».

В сегодняшней статье я поделюсь с Вами информацией об инструменте для опрессовки изолированных наконечников — это ручные пресс-клещи EGI-60 производства Италии. Еще их называют «кримперами». В конце статьи покажу на конкретном примере, как ими работать.

Немного истории. Итальянская фирма EGI начала свою деятельность еще в далеком 1973 году и по сей день занимается выпуском и производством профессионального инструмента для электромонтажа. Если честно, то сомнений в качестве этого инструмента у меня нет. Может кто и опровергнет мои мысли.

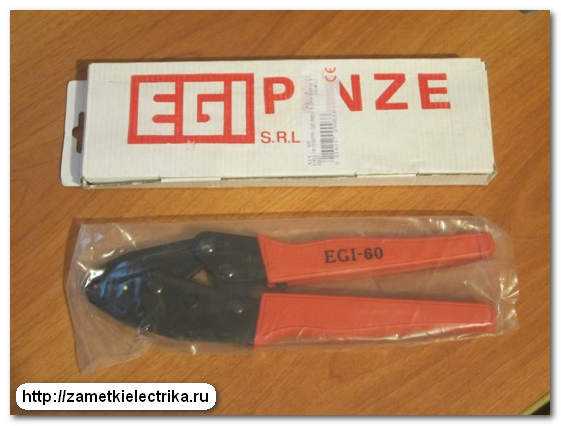

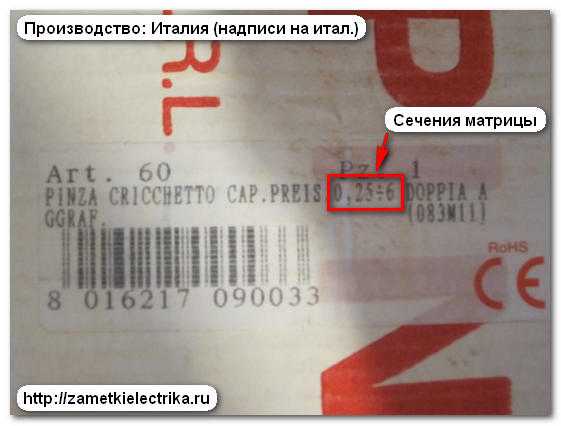

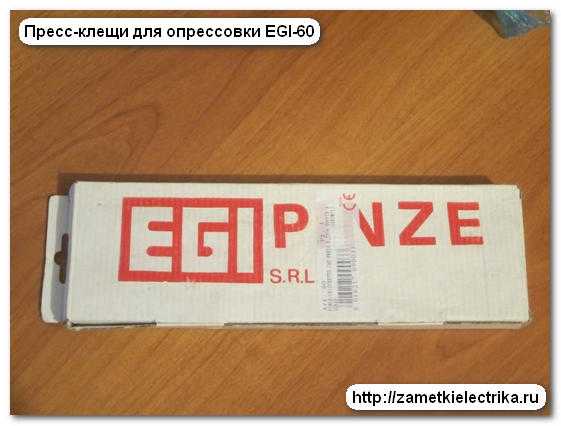

Вот упаковка.

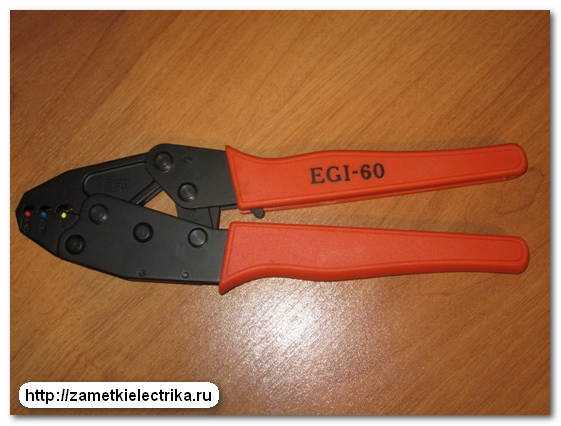

Внешний вид.

EGI-60 предназначены для опрессовки изолированных:

• кольцевых наконечников НКИ
• вилочных наконечников НВИ
• штыревых круглых наконечников НШКИ
• плоских и штекерных разъемов РПИ-П, РПИ-М, РШИ-П, РШИ-М (мама и папа)
• ответвителей прокалывающего типа ОВ
• соединительных гильз ГСИ

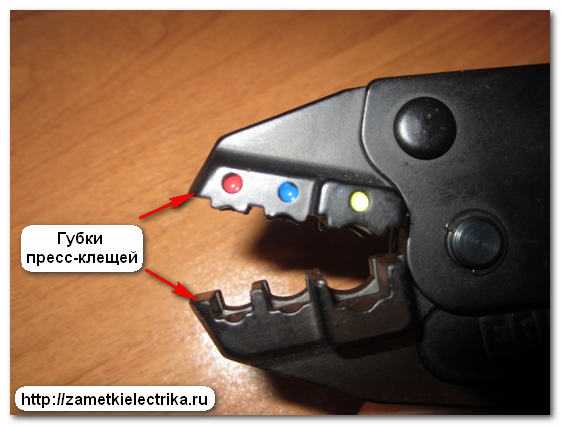

Матрица (губки) у клещей EGI-60 позволяет опрессовать жилы сечением от 0,25 до 6 (кв.мм). Эти клещи в самый раз подходят для бытового применения, например, для опрессовки гибких многопроволочных жил проводов и кабелей при подключении автоматических выключателей, УЗО, розеток, выключателей, люстр, светильников, счетчиков электрической энергии и т.п.

Для производственных целей у нас имеется гидравлический пресс, которым можно опрессовать жилы проводов и кабелей сечением от 16 до 240 (кв.мм). О нем я подробнее расскажу в своих следующих статьях. Подписывайтесь на рассылку.



Устройство и параметры пресс-клещей EGI-60

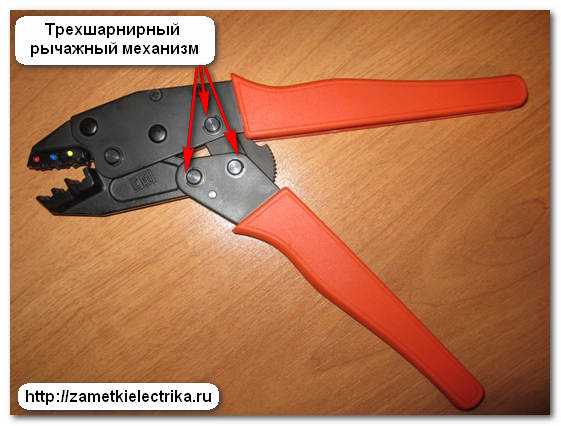

Клещи имеют усиленный трехшарнирный рычажный механизм.

Рукоятки выполнены из качественного пластика, а материал корпуса — из стали.

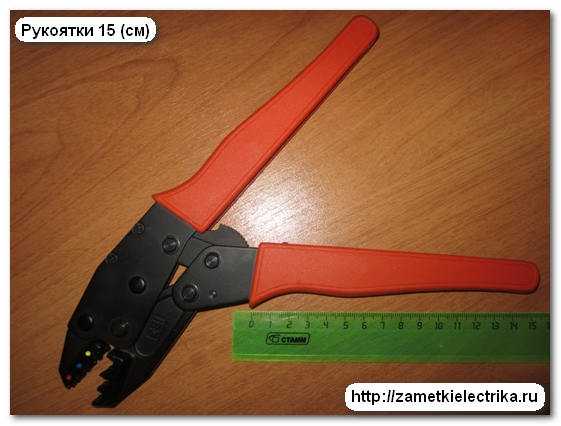

Длина рукояток составляет 15 (см), что позволяет опрессовывать двумя руками. Хотя и одной рукой не сложно справляться.

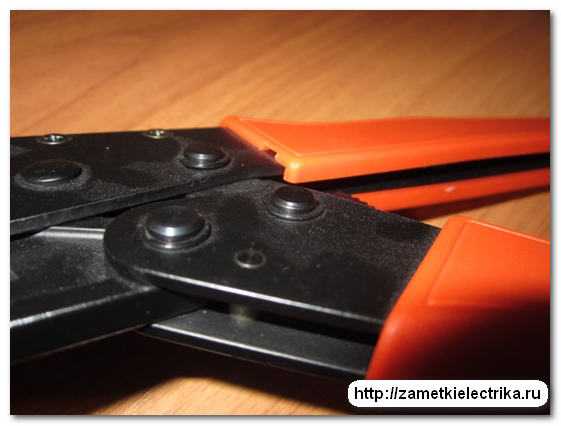

Рукоятки соединяются с губками с помощью штифтов со стопорными кольцами.

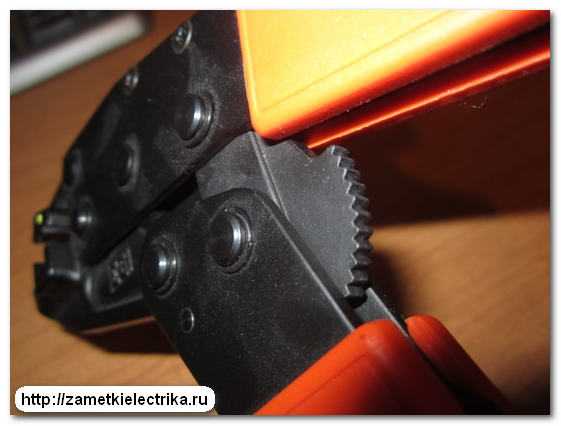

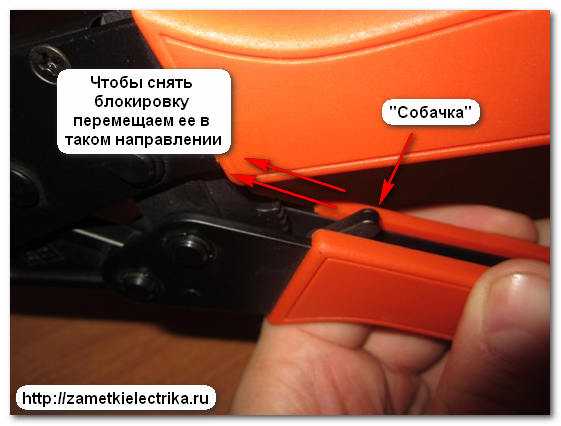

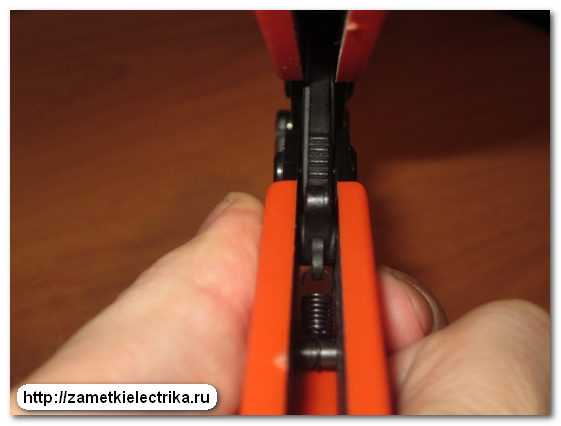

У EGI-60 имеется храповой механизм, который механическим путем блокирует разжимание рукояток до полного завершения цикла опрессовки.

Таким образом снижается риск «недопрессовки» по вине человека.

Если, вдруг, Вы выбрали наконечник или жилу не соответствующего сечения и уже начали опрессовку, то храповой механизм можно в любой момент разблокировать с помощью «собачки».

Регулятор усилия прижима матриц у данной модели отсутствует.

Вес этих клещей составляет порядка 500-600 (г).

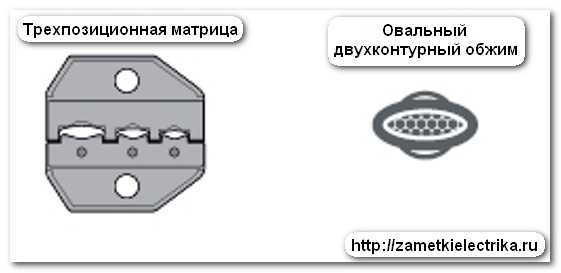

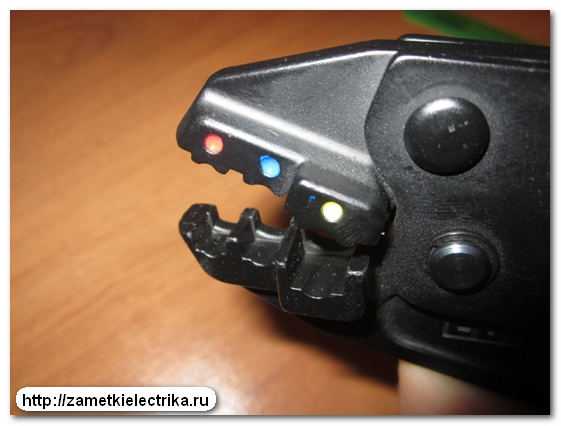

На клещах установлена несъемная литая трехпозиционная матрица (или простыми словами «губки»).

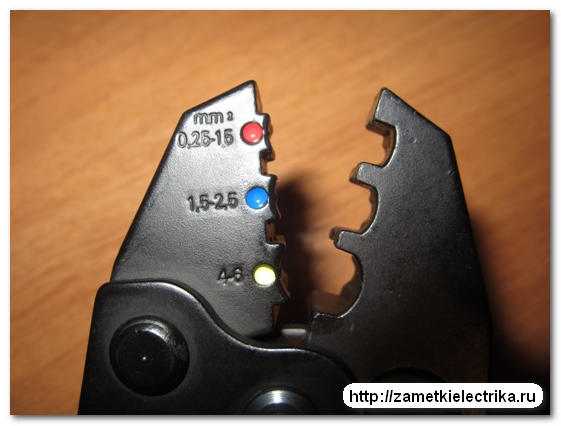

В матрице расположены три стандартных обжима. Каждый обжим для наглядности выкрашен в соответствующий цвет:

• красный — 0,25 — 1,5 (кв.мм)
• синий — 1,5 — 2,5 (кв.мм)
• желтый — 4 — 6 (кв.мм)

Производители изолированных наконечников, гильз, разъемов и ответвителей специально производят их в соответствии с этими цветами (покрашены изолирующие манжеты), потому что это очень удобно при монтаже и ускоряет процесс опрессовки.

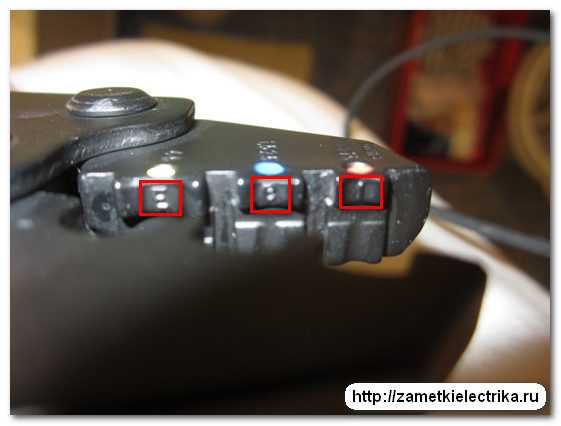

При опрессовке каждый обжим наносит на корпус наконечника или гильзы клеймо со следующей буквой:

• красный — I (1)
• синий — G (2)
• желтый — E (6)

Эти буквы настолько маленькие, что я с трудом их разглядел. И даже фотоаппарат не мог четко сфокусироваться на них. Так что не судите строго за фото.

Как пользоваться пресс-клещами при опрессовке изолированных наконечников

Опрессовка — это один из надежных способов контактных соединений. Про достоинства этого метода я подробно рассказывал в статье про способы соединения проводов — переходите по ссылке и читайте.

А теперь перейдем к примеру.

Запомните самые основные правила опрессовки!!!

1. Как выбрать марку провода?

Опрессовка изолированных наконечников и гильз возможна ТОЛЬКО на многопроволочных (гибких) медных проводах. Для однопроволочных (жестких) проводов нужно применять неизолированные наконечники.

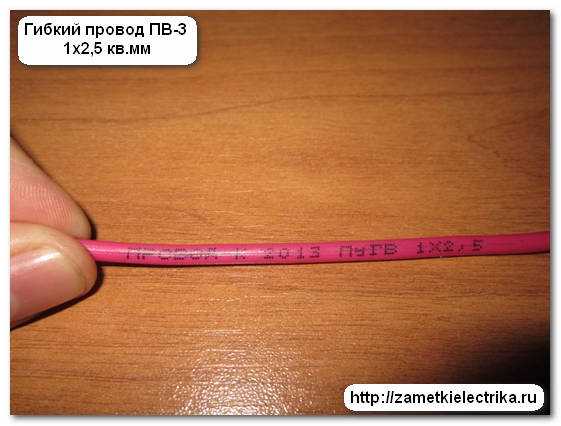

В качестве примера рассмотрим опрессовку медного провода ПВ-3 1х2,5 кв.мм (новое обозначение у этого провода ПуГВ).

2. Какой тип и сечение наконечника выбрать?

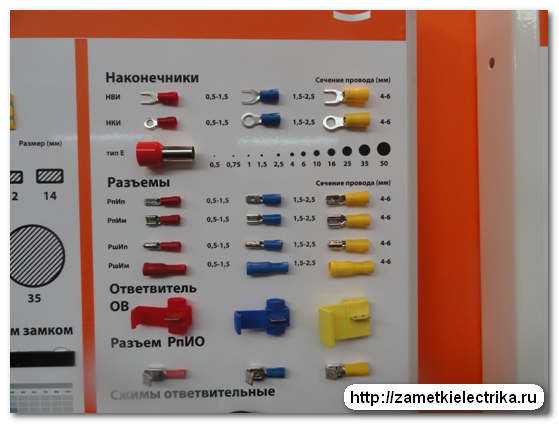

Наконечники рассчитаны не на одно конкретное сечение провода, а сразу на несколько диапазонов. Согласитесь, очень удобно.

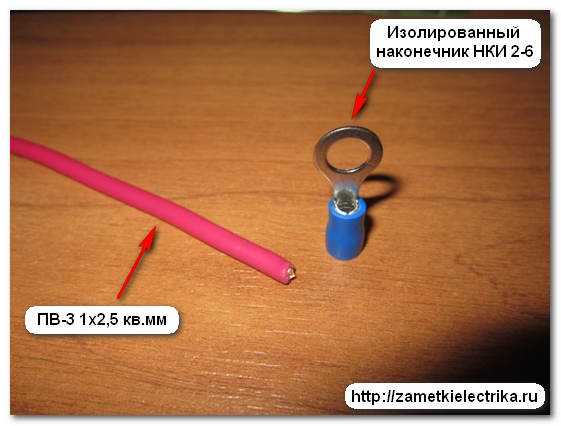

Таким образом, для рассматриваемого провода ПВ-3 1х2,5 кв.мм я выбрал кольцевой наконечник НКИ 2-6, предназначенный под сечение провода от 1,5 до 2,5 (кв.мм).

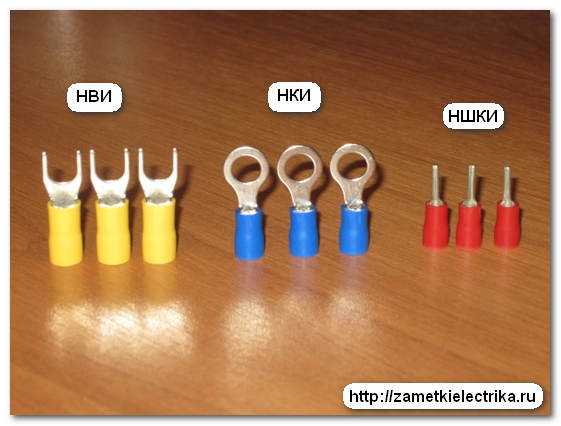

Наконечник можно было выбрать не только кольцевой НКИ, но вилочный — НВИ или штыревой — НШКИ. Это все зависит от условий эксплуатации и метода соединения.

Например, вилочные наконечники НВИ не рекомендуется применять в местах, где имеется вибрация, или на подвижных частях (дверцы шкафов, приводов и т.п.).

3. Снятие изоляции

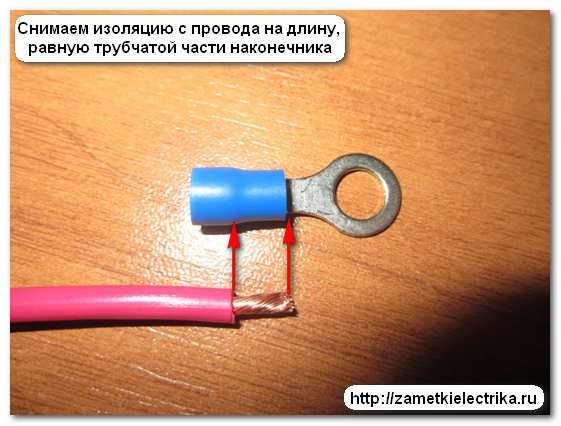

Снимаем изоляцию с жилы провода на длину, равную трубчатой части наконечника. Для снятии изоляции в последнее время я пользуюсь клещами Knipex 12 40 200.

Именно трубчатая часть является местом контакта провода с наконечником — ее же можно назвать контактной частью.

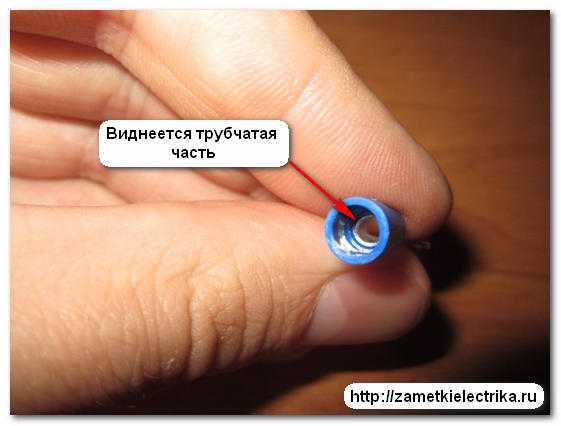

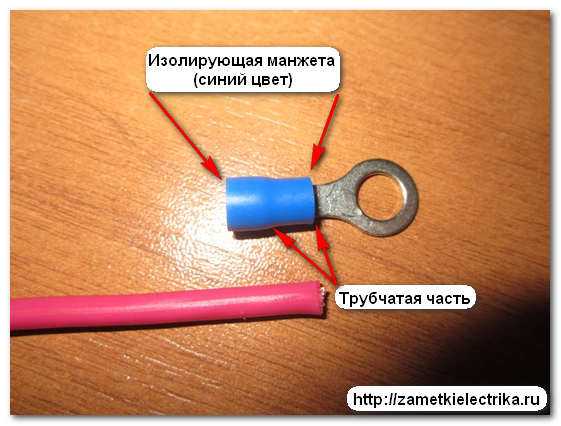

Трубчатую (контактную) часть наконечника можно определить визуально. Ее диаметр несколько меньше, чем диаметр изолирующей манжеты.

После снятия изоляции, жилу провода необходимо немного скрутить, чтобы избежать возникновения загибов и сплетений отдельных ее проводников.

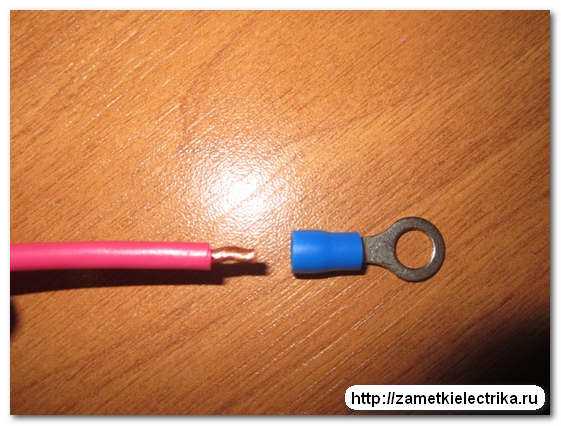

4. Одеваем наконечник на провод

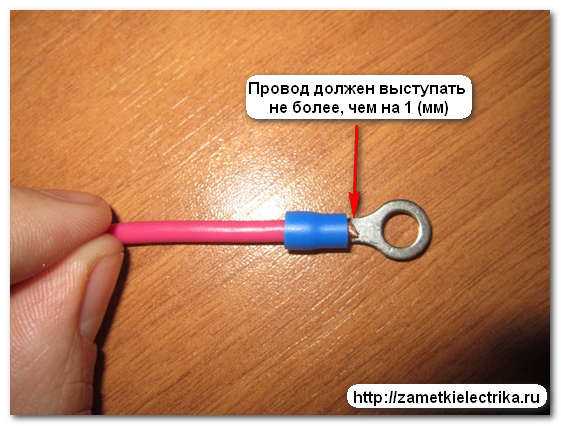

Зачищенный провод должен выступать за изолирующую манжету не более, чем на 1 (мм), а лучше быть вровень с ее краем.

Изоляция провода ПВ-3 должна заходить внутрь изолирующей манжеты до упора с трубчатой частью.

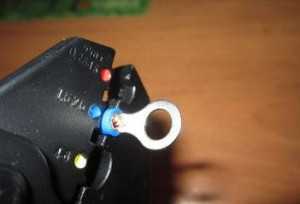

5. Установка наконечника с проводом в матрицу клещей

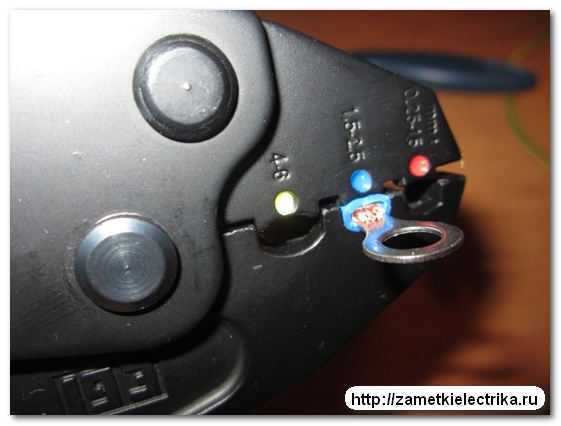

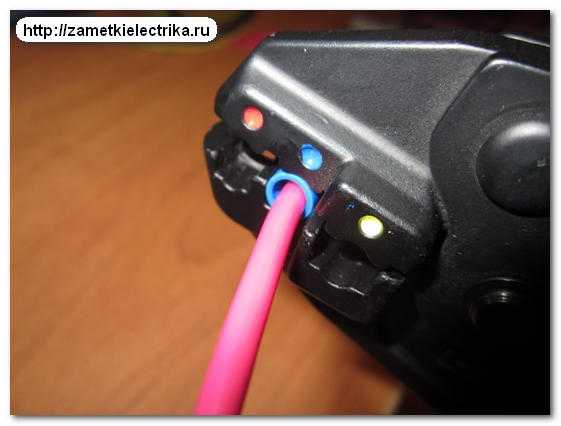

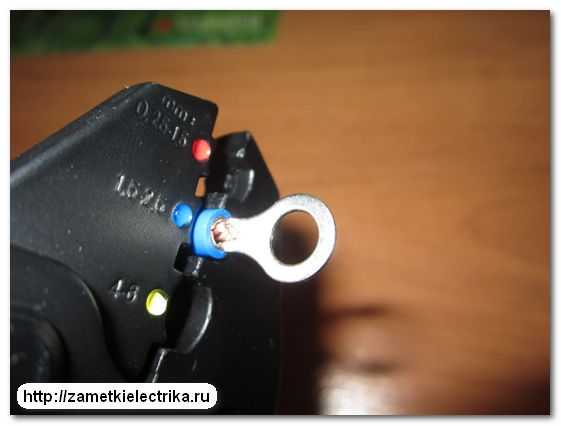

Выбираем соответствующий обжим на матрице (в моем примере — это синий) и заводим провод с наконечником вот таким образом.

Т.к. обжим является двухконтурным (об этом я говорил в начале статьи), то следите за тем, чтобы один контур обжимал трубчатую (контактную) часть наконечника, а второй — изолированную манжету по изоляции провода.

6. Опрессовка наконечника

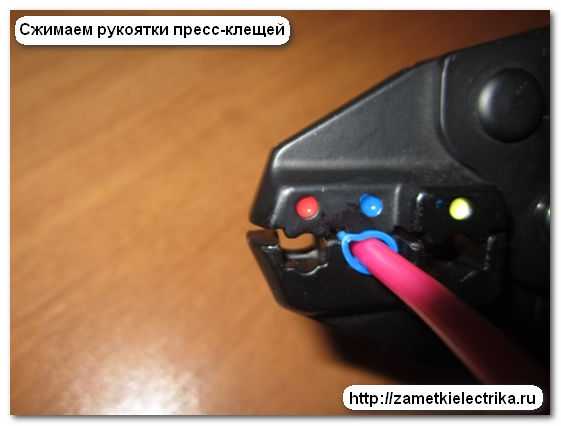

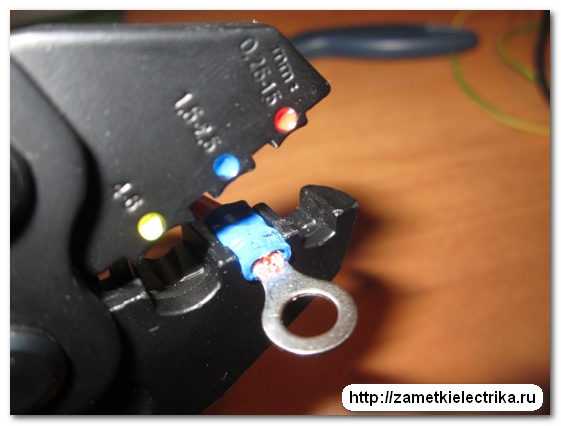

Придерживаем провод от выпадения из наконечника и начинаем сдавливать рукоятки клещей до тех пор, пока не разблокируется храповой механизм.

Опрессовка происходит путем вдавливания до определенной глубины медного наконечника НКИ в медный гибкий многопроволочный провод ПВ-3 по выбранному профилю обжима.

После опрессовки в обязательном порядке проверяем механическую прочность полученного соединения и целостность изолирующей манжеты.

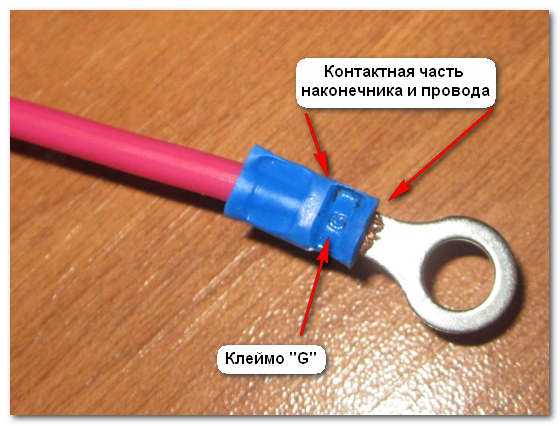

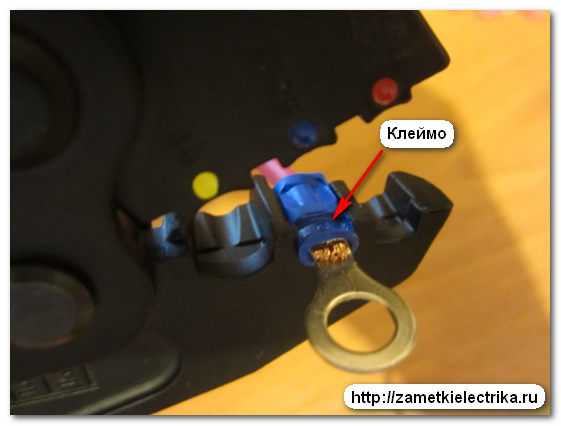

На поверхности изолированной манжеты видно отпечатавшееся клеймо в виде буквы «G».

Вот, что получилось.

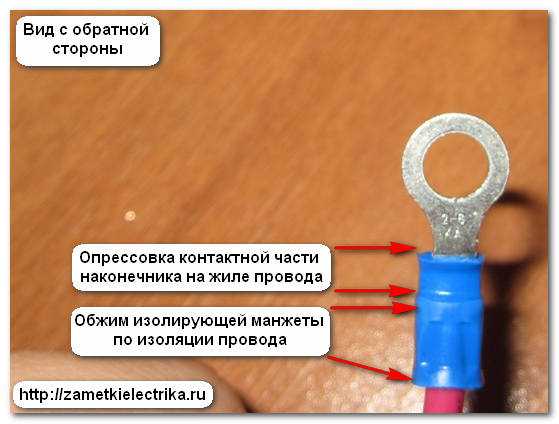

А это вид с обратной стороны.

P.S. Теперь Вы представляете себе, как производить опрессовку изолированных наконечников с помощью пресс-клещей EGI-60 и их аналогов. Спасибо за внимание.
