Таблица нагрузок по сечению кабеля – расчет и подбор сечения жили провода — specable.ru

расчет и подбор сечения жили провода

При ремонте и проектировании электрооборудования появляется необходимость правильно выбирать провода. Можно воспользоваться специальным калькулятором или справочником. Но для этого необходимо знать параметры нагрузки и особенности прокладки кабеля.

Для чего нужен расчет сечения кабеля

К электрическим сетям предъявляются следующие требования:

безопасность;
надежность;
экономичность.

Если выбранная площадь поперечного сечения провода окажется маленькой, то токовые нагрузки на кабели и провода будут большими, что приведет к перегреву. В результате может возникнуть аварийная ситуация, которая нанесет вред всему электрооборудованию и станет опасной для жизни и здоровья людей.

Если же монтировать провода с большой площадью поперечного сечения, то безопасное применение обеспечено. Но с финансовой точки зрения будет перерасход средств. Правильный выбор сечения провода – это залог длительной безопасной эксплуатации и рационального использования финансовых средств.

Осуществляется расчет сечения кабеля по мощности и току. Рассмотрим на примерах. Чтобы определить, какое сечение провода нужно для 5 кВт, потребуется использовать таблицы ПУЭ ( “Правила устройства электроустановок”). Данный справочник является регламентирующим документом. В нем указывается, что выбор сечения кабеля производится по 4 критериям:

Напряжение питания (однофазное или трехфазное).
Материал проводника.
Ток нагрузки, измеряемый в амперах (А), или мощность – в киловаттах (кВт).
Месторасположение кабеля.

В ПУЭ нет значения 5 кВт, поэтому придется выбрать следующую большую величину – 5,5 кВт. Для монтажа в квартире сегодня необходимо использовать провод из меди. В большинстве случаев установка происходит по воздуху, поэтому из справочных таблиц подойдет сечение 2,5 мм². При этом наибольшей допустимой токовой нагрузкой будет 25 А.

В вышеуказанном справочнике регламентируется ещё и ток, на который рассчитан вводный автомат (ВА). Согласно “Правилам устройства электроустановок”, при нагрузке 5,5 кВт ток ВА должен равняться 25 А. В документе указано, что номинальный ток провода, который подходит к дому или квартире, должен быть на порядок больше, чем у ВА. В данном случае после 25 А находится 35 А. Последнюю величину и необходимо брать за расчетную. Току 35 А соответствуют сечение 4 мм² и мощность 7,7 кВт. Итак, выбор сечения медного провода по мощности завершен: 4 мм².

Чтобы узнать, какое сечение провода нужно для 10 кВт, опять воспользуемся справочником. Если рассматривать случай для открытой проводки, то надо определиться с материалом кабеля и с питающим напряжением. Например, для алюминиевого провода и напряжения 220 В ближайшая большая мощность будет 13 кВт, соответствующее сечение – 10 мм²; для 380 В мощность составит 12 кВт, а сечение – 4 мм².

Выбираем по мощности

Перед выбором сечения кабеля по мощности надо рассчитать ее суммарное значение, составить перечень электроприборов, находящихся на территории, к которой прокладывают кабель. На каждом из устройств должна быть указана мощность, возле нее будут написаны соответствующие единицы измерения: Вт или кВт (1 кВт = 1000 Вт). Затем потребуется сложить мощности всего оборудования и получится суммарная.

Если же выбирается кабель для подключения одного прибора, то достаточно информации только о его энергопотреблении. Можно подобрать сечения провода по мощности в таблицах ПУЭ.

Таблица1. Подбор сечения провода по мощности для кабеля с медными жилами

Таблица2. Подбор сечения провода по мощности для кабеля с алюминиевыми жилами

Кроме того, надо знать напряжение сети: трехфазной соответствует 380 В, а однофазной – 220 В.

В ПУЭ дана информация и для алюминиевых, и для медных проводов. У обоих есть свои преимущества и недостатки. Достоинства медных проводов:

высокая прочность;
упругость;
стойкость к окислению;
электропроводность больше, чем у алюминия.

Недостаток медных проводников – высокая стоимость. В советских домах использовалась при постройке алюминиевая электропроводка. Поэтому если происходит частичная замена, то целесообразно поставить алюминиевые провода. Исключение составляют только те случаи, когда вместо всей старой проводки (до распределительного щита) устанавливается новая. Тогда есть смысл применять медь. Недопустимо, чтобы медь с алюминием контактировали напрямую, т. к. это приводит к окислению. Поэтому для их соединения используют третий металл.

Можно самостоятельно произвести расчет сечения провода по мощности для трехфазной цепи. Для этого надо воспользоваться формулой: I=P/(U*1.73), где P – мощность, Вт; U – напряжение, В; I – ток, А. Затем из справочной таблицы выбирается сечение кабеля в зависимости от рассчитанного тока. Если же там не будет необходимого значение, тогда выбирается ближайшее, которое превышает расчетное.

Как рассчитать по току

Величина тока, проходящего через проводник, зависит от длины, ширины, удельного сопротивления последнего и от температуры. При нагревании электрический ток уменьшается. Справочная информация указывается для комнатной температуры (18°С). Для выбора сечения кабеля по току используют таблицы ПУЭ.

Таблица3. Электрический ток для медных проводов и шнуров с резиновой и ПВХ-изоляцией

Для расчета алюминиевых проводов применяют таблицу.

Таблица4. Электрический ток для алюминиевых проводов и шнуров с резиновой и ПВХ-изоляцией

Кроме электрического тока, понадобится выбрать материал проводника и напряжение.

Для примерного расчета сечения кабеля по току его надо разделить на 10. Если в таблице не будет полученного сечения, тогда необходимо взять ближайшую большую величину. Это правило подходит только для тех случаев, когда максимально допустимый ток для медных проводов не превышает 40 А. Для диапазона от 40 до 80 А ток надо делить на 8. Если устанавливают алюминиевые кабели, то надо делить на 6. Это объясняется тем, что для обеспечения одинаковых нагрузок толщина алюминиевого проводника больше, чем медного.

Расчет сечения кабеля по мощности и длине

Длина кабеля влияет на потерю напряжения. Таким образом, на конце проводника напряжение может уменьшится и оказаться недостаточным для работы электроприбора. Для бытовых электросетей этими потерями можно пренебречь. Достаточно будет взять кабель на 10-15 см длиннее. Этот запас израсходуется на коммутацию и подключение. Если концы провода подсоединяются к щитку, то запасная длина должна быть еще больше, т. к. будут подключаться защитные автоматы.

При укладке кабеля на большие расстояния приходиться учитывать падение напряжения. Каждый проводник характеризуется электрическим сопротивлением. На данный параметр влияют:

Длина провода, единица измерения – м. При её увеличении растут потери.
Площадь поперечного сечения, измеряется в мм². При ее увеличении падение напряжения уменьшается.
Удельное сопротивление материала (справочное значение). Показывает сопротивление провода, размеры которого 1 квадратный миллиметр на 1 метр.

Падение напряжения численно равняется произведению сопротивления и тока. Допустимо, чтобы указанная величина не превышала 5%. В противном случае надо брать кабель большего сечения. Алгоритм расчета сечения провода по максимальной мощности и длине:

В зависимости от мощности P, напряжения U и коэффициента cosф находим ток по формуле: I=P/(U*cosф). Для электросетей, которые используются в быту, cosф = 1. В промышленности cosф рассчитывают как отношение активной мощности к полной. Последняя состоит из активной и реактивной мощностей.
С помощью таблиц ПУЭ определяют сечение провода по току.
Рассчитываем сопротивление проводника по формуле: Rо=ρ*l/S, где ρ – удельное сопротивление материала, l – длина проводника, S – площадь поперечного сечения. Необходимо учесть ток факт, что ток идет по кабелю не только в одну сторону, но и обратно. Поэтому общее сопротивление: R = Rо*2.
Находим падение напряжения из соотношения: ΔU=I*R.
Определяем падение напряжения в процентах: ΔU/U. Если полученное значение превышает 5%, тогда выбираем из справочника ближайшее большее поперечное сечение проводника.

Открытая и закрытая прокладка проводов

В зависимости от размещения проводка делится на 2 вида:

закрытая;
открытая.

Сегодня в квартирах монтируют скрытую проводку. В стенах и потолках создаются специальные углубления, предназначенные для размещения кабеля. После установки проводников углубления штукатурят. В качестве проводов используют медные. Заранее всё планируется, т. к. со временем для наращивания электропроводки или замены элементов придется демонтировать отделку. Для скрытой отделки чаще используют провода и кабели, у которых плоская форма.

При открытой прокладке провода устанавливают вдоль поверхности помещения. Преимущества отдают гибким проводникам, у которых круглая форма. Их легко установить в кабель-каналы и пропустить сквозь гофру. Когда рассчитывают нагрузку на кабель, то учитывают способ укладки проводки.

odinelectric.ru

Сечение провода и нагрузка (мощность) таблица

При монтаже электропроводки в квартире или в частном доме очень важно правильно подобрать сечение провода. Если взять слишком толстый кабель, то это «влетит вам в копеечку», так как его цена напрямую зависит от диаметра (сечения) токопроводящих жил. Применение же тонкого кабеля приводит к его перегреву и при несрабатывании защиты возможно оплавление изоляции, короткое замыкание и как следствие — пожар. Наиболее правильным будет выбор сечения провода в зависимости от нагрузки, что отражено в приведенных ниже таблицах.

Сечение кабеля

Сечение кабеля — это площадь среза токоведущей жилы. Если срез жилы круглый (как в большинстве случаев) и состоит из одной проволочки — то площадь/сечение определяется по формуле площади круга. Если в жиле много проволочек, то сечением будет сумма сечений всех проволочек в данной жиле.

Величины сечения во всех странах стандартизированы, причем стандарты бывшего СНГ и Европы в этой части полностью совпадают. В нашей стране документом, которым регулируется этот вопрос, являются «Правила устройства электроустановок» или кратко — ПУЭ.

Сечение кабеля выбирается исходя из нагрузок с помощью специальных таблиц, называемых «Допустимые токовые нагрузки на кабель.» Если нет никакого желания разбираться в этих таблицах — то Вам вполне достаточно знать, что на розетки желательно брать медный кабель сечением 1,5-2,5 мм², а на освещение — 1,0-1,5мм².

Для ввода одной фазы в рядовую 2-3 комнатную квартиру вполне хватит 6,0мм². Все равно на Ваших 40-80 м² большего оборудования не поместиться, даже с учетом электроплиты.

Многие электрики для «прикидки» нужного сечения считают, что 1мм² медного провода может пропустить через себя 10А электрического тока: соответственно 2,5 мм² меди способны пропустить 25А, а 4,0 мм² — 40А и т.д. Если Вы немного проанализируете таблицу выбора сечения кабеля, то увидите, что такой метод годится только для прикидки и только для кабелей сечением не выше 6,0мм².

Ниже дана сокращенная таблица выбора сечения кабеля до 35 мм² в зависимости от токовых нагрузок. Там же для Вашего удобства приведена суммарная мощность электрооборудования при 1-фазном (220В) и 3-фазном (380В) потреблении.

При прокладке кабеля в трубе (т.е. в любых закрытых пространствах) возможные токовые нагрузки на кабель должны быть меньше, чем при прокладке открыто. Это связано с тем, что кабель в процессе эксплуатации нагревается, а теплоотдача в стене или в земле значительно ниже, чем на открытом пространстве.

Когда нагрузка называется в кВт — то речь идет о совокупной нагрузке. Т.е. для однофазного потребителя нагрузка будет указана по одной фазе, а для трехфазного — совокупно по всем трем. Когда величина нагрузки названа в амперах (А) — речь всегда идет о нагрузке на одну жилу (или фазу).

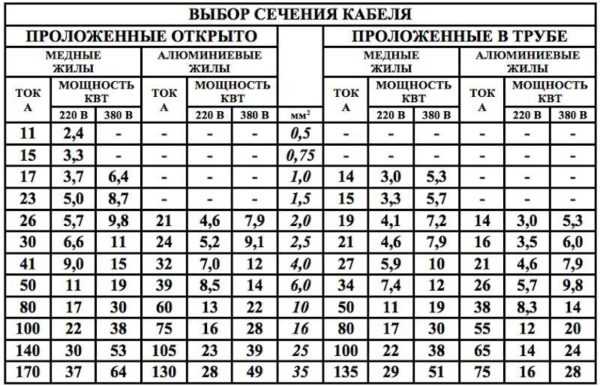

Таблица нагрузок по сечению кабеля:

Сечение кабеля, мм²	Проложенные открыто						Проложенные в трубе
	медь			алюминий			медь			алюминий
	ток, А	мощность, кВт		ток, А	мощность, кВт		ток, А	мощность, кВт		ток, А	мощность, кВт
		220В	380В		220В	380В		220В	380В		220В	380В
0.5	11	2.4
0.75	15	3.3
1	17	3.7	6.4				14	3	5.3
1.5	23	5	8.7				15	3.3	5.7
2.5	30	6.6	11	24	5.2	9.1	21	4.6	7.9	16	3.5	6
4	41	9	15	32	7	12	27	5.9	10	21	4.6	7.9
6	50	11	19	39	8.5	14	34	7.4	12	26	5.7	9.8
10	80	17	30	60	13	22	50	11	19	38	8.3	14
16	100	22	38	75	16	28	80	17	30	55	12	20
25	140	30	53	105	23	39	100	22	38	65	14	24
35	170	37	64	130	28	49	135	29	51	75	16	28

Для самостоятельного расчета необходимого сечение кабеля, например, для ввода в дом, можно воспользоваться кабельным калькулятором или выбрать необходимое сечение по таблице.

Настоящая таблица касается кабелей и проводов в резиновой и пластмассовой изоляции. Это такие широко распространенные марки как: ПВС, ВВП, ВПП, ППВ, АППВ, ВВГ. АВВГ и ряд других. На кабели в бумажной изоляции есть своя таблица, на не изолированные провода и шины — своя.

При расчетах сечения кабеля специалист должен также учитывать методы прокладки кабеля: в лотках, пучками и т.п.

Кроме того, величины из таблиц о допустимых токовых нагрузках должны быть откорректированы следующими снижающими коэффициентами:
поправочный коэффициент, соответствующий сечению кабеля и расположению его в блоке;

поправочный коэффициент на температуру окружающей среды;
поправочный коэффициент для кабелей, прокладываемых в земле;
поправочный коэффициент на различное число работающих кабелей, проложенных рядом.

Расчет сечения провода

Начнем не с таблицы, а с расчета. То есть, каждый человек, не имея под рукой интернет, где в свободном доступе ПУЭ с таблицами имеется, может самостоятельно определить сечение кабеля по току. Для этого потребуется штангенциркуль и формула.

Если рассмотреть сечение кабеля, то это круг с определенным диаметром.

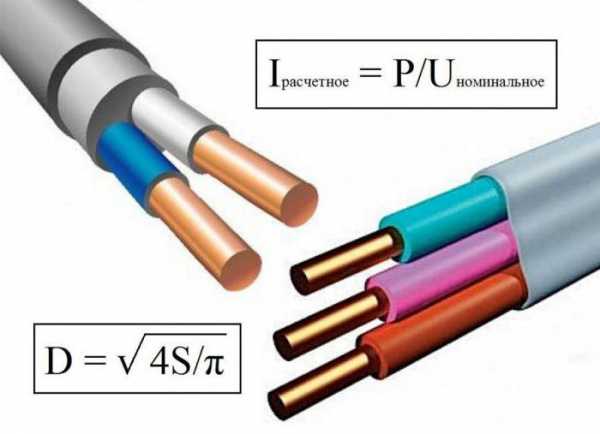

Существует формула площади круга: S= 3,14*D²/4, где 3,14 – это Архимедово число, «D» — диаметр измеренной жилы. Формулу можно упростить: S=0,785*D².

Если провод состоит из нескольких жил, то замеряется диаметр каждой, вычисляется площадь, затем все показатели суммируются. А как вычислить сечение кабеля, если каждая его жила состоит из нескольких тоненьких проводков?

Процесс немного усложняется, но не сильно. Для этого придется подсчитать количество проводков в одной жиле, измерить диаметр одного проводка, вычислить его площадь по описанной формуле и умножить данный показатель на количество проводков. Это и будет сечение одной жилы. Теперь необходимо это значение умножить на количество жил.

Если нет желания считать проводки и измерять их размеры, надо просто замерить диаметр одной жилы, состоящий из нескольких проводов. Снимать размеры надо аккуратно, чтобы не смять жилу. Обратите внимание, что этот диаметр не является точным, потому что между проводками остается пространство.

Соотношение тока и сечения

Чтобы понять, как работает электрический кабель, необходимо вспомнить обычную водопроводную трубу. Чем больше ее диаметр, тем больше воды через нее будет проходить. То же самое и с проводами.

Чем больше их площадь, тем большей силы ток, через них пройдет, тем большую нагрузку такой провод выдерживает. При этом кабель не будет перегреваться, что является самым важным требованием правил пожарной безопасности.

Поэтому связка сечение – ток является основным критерием, который используется в подборе электрических проводов в разводке. Поэтому вам необходимо сначала разобраться, сколько бытовых приборов и какой общей мощности будет подключены к каждому шлейфу.

Сечение жилы провода, мм² Медные жилы Алюминиевые жилы
Ток, А Мощность, Вт Ток, А Мощность, Вт
0.5 6 1300
0.75 10 2200
1 14 3100
1.5 15 3300 10 2200
2 19 4200 14 3100
2.5 21 4600 16 3500
4 27 5900 21 4600
6 34 7500 26 5700
10 50 11000 38 8400
16 80 17600 55 12100
25 100 22000 65 14300
К примеру, на кухне обязательно устанавливается холодильник, микроволновка, кофемолка и кофеварка, электрочайник иногда посудомоечная машина. То есть, все эти прибору могут в один момент быть включены одновременно. Поэтому в расчетах и используется суммарная мощность помещения.
Узнать потребляемую мощность каждого прибора можно из паспорта изделия или на бирке.
Для примера обозначим некоторые из них:
Чайник – 1-2 кВт.
Микроволновка и мясорубка 1,5-2,2 кВт.
Кофемолка и кофеварка – 0,5-1,5 кВт.
Холодильник 0,8 кВт.
Узнав мощность, которая будет действовать на проводку, можно подобрать ее сечение из таблицы. Не будем рассматривать все показатели данной таблицы, покажем те, которые преобладают в быту.

Чем отличается кабель от провода
Прежде чем перейти к основному содержимому, нам необходимо понять, что же мы все-таки хотим рассчитать, сечение провода или кабеля, в чем различия одного от другого!? Несмотря на то, что обыватель применяет эти два слова как синонимы, подразумевая под этим что-то свое, но если быть дотошными, то разница все же имеется.
Так провод это одна токопроводящая жила, будь то моножила или набор проводников, изолированная в диэлектрик, в оболочку. А вот кабель, это уже несколько таких проводов, объединенных в единое целое, в своей защитной и изоляционной оболочке. Для того, чтобы вам было лучше понятно, что к чему, взгляните на картинку.
Так вот, теперь мы в курсе, что рассчитывать нам необходимо именно сечение провода, то есть одного токопроводящего элемента, а второй будет уже уходить от нагрузки, обратно к питанию.

Однако мы порой и сами забываемся не лучше Вашего, так что если вы нас подловите на том, что где-то все же встретится слово кабель, то не сочтите уж за невежество, стереотипы делают свое дело.
Выбор кабеля
Делать внутреннюю разводку лучше всего из медных проводов. Хотя алюминиевые им не уступят. Но тут есть один нюанс, который связан с правильно проведенном соединении участков в распределительной коробке. Как показывает практика, места соединений часто выходят из строя из-за окисления алюминиевого провода.
Еще один вопрос, какой провод выбрать: одножильный или многожильный? Одножильный имеет лучшую проводимость тока, поэтому именно его рекомендуют к применению в бытовой электрической разводке. Многожильный имеет высокую гибкость, что позволяет его сгибать в одном месте по несколько раз без ущерба качеству.
Одножильный или многожильный
При монтаже электропроводки обычно применяют провода и кабели марки ПВС, ВВГнг, ППВ, АППВ. В этом списке встречаются как гибкие кабели, так и с моножилой.
Здесь мы хотели бы сказать вам одну вещь. Если ваша проводка не будет шевелиться, то есть это не удлинитель, не место сгиба, которое постоянно меняет свое положение, то предпочтительно использовать моножилу.
Вы спросите почему? Все просто! Не смотря на то, насколько хорошо не были бы уложены в защитную изоляционною оплетку проводники, под нее все же попадет воздух, в котором содержится кислород. Происходит окисление поверхности меди.
В итоге, если проводников много, то площадь окисления намного больше, а значит токопроводящее сечение «тает» на много больше. Да, это процесс длительный, но и мы не думаем, что вы собрались менять проводку часто. Чем больше она проработает, тем лучше.
Особенно это эффект окисления будет сильно проявляться у краев реза кабеля, в помещениях с перепадом температуры и при повышенной влажности. Так что мы вам настоятельно рекомендуем использовать моножилу! Сечение моножилы кабеля или провода изменится со временем незначительно, а это так важно, при наших дальнейших расчетах.
Медь или алюминий
В СССР большинство жилых домов оснащались алюминиевой проводкой, это было своеобразной нормой, стандартом и даже догмой. Нет, это совсем не значит, что страна была бедная, и не хватало на меди. Даже в некоторых случая наоборот.
Но видимо проектировщики электрических сетей решили, что экономически можно много сэкономить, если применять алюминий, а не медь. Действительно, темпы строительства были огромнейшие, достаточно вспомнить хрущевки, в которых все еще живет половина страны, а значит эффект от такой экономии был значительным. В этом можно не сомневаться.
Тем не менее, сегодня другие реалии, и алюминиевую проводку в новых жилых помещениях не применяют, только медную. Это исходит из норм ПУЭ пункт 7.1.34 «В зданиях следует применять кабели и провода с медными жилами…».
Так вот, мы вам настоятельно не рекомендуем экспериментировать и пробовать алюминий. Минусы его очевидны. Алюминиевые скрутки невозможно пропаять, так же очень трудно сварить, в итоге контакты в распределительных коробках могут со временем нарушиться. Алюминий очень хрупкий, два-три изгиба и провод отпал.
Будут постоянные проблемы с подключением его к розеткам, выключателем. Опять же если говорить о проводимой мощности, то медный провод с тем же сечением для алюминия 2,5 мм.кв. допускает длительный ток в 19А, а для меди в 25А. Здесь разница больше чем 1 КВт.
Так что еще раз повторимся — только медь! Далее мы и будем уже исходить из того, что сечение рассчитываем для медного провода, но в таблицах приведем значения и для алюминия. Мало ли что.
Зачем производится расчет
Провода и кабели, по которым протекает электрический ток, являются важнейшей частью электропроводки.
Расчет сечения провода необходимо производить затем, чтобы убедится, что выбранный провод соответствует всем требованиям надежности и безопасной эксплуатации электропроводки.
Безопасная эксплуатация заключается в том, что если вы выберете сечение, не соответствующее его токовым нагрузкам, то это приведет к чрезмерному перегреву провода, плавлению изоляции, короткому замыканию и пожару.
Поэтому к вопросу о выборе сечения провода необходимо отнестись очень серьезно.
Что нужно знать
Основным показателем, по которому рассчитывают провод, является его длительно допустимая токовая нагрузка. Проще говоря, это такая величина тока, которую он способен пропускать на протяжении длительного времени.
Чтобы найти величину номинального тока, необходимо подсчитать мощность всех подключаемых электроприборов в доме. Рассмотрим пример расчета сечения провода для обычной двухкомнатной квартиры.
Таблица потребляемой мощности/силы тока бытовыми электроприборами

Электроприбор Потребляемая мощность, Вт Сила тока, А
Стиральная машина 2000 – 2500 9,0 – 11,4
Джакузи 2000 – 2500 9,0 – 11,4
Электроподогрев пола 800 – 1400 3,6 – 6,4
Стационарная электрическая плита 4500 – 8500 20,5 – 38,6
СВЧ печь 900 – 1300 4,1 – 5,9
Посудомоечная машина 2000 – 2500 9,0 – 11,4
Морозильники, холодильники 140 – 300 0,6 – 1,4
Мясорубка с электроприводом 1100 – 1200 5,0 – 5,5
Электрочайник 1850 – 2000 8,4 – 9,0
Электрическая кофеварка 630 – 1200 3,0 – 5,5
Соковыжималка 240 – 360 1,1 – 1,6
Тостер 640 – 1100 2,9 – 5,0
Миксер 250 – 400 1,1 – 1,8
Фен 400 – 1600 1,8 – 7,3
Утюг 900 –1700 4,1 – 7,7
Пылесос 680 – 1400 3,1 – 6,4
Вентилятор 250 – 400 1,0 – 1,8
Телевизор 125 – 180 0,6 – 0,8
Радиоаппаратура 70 – 100 0,3 – 0,5
Приборы освещения 20 – 100 0,1 – 0,4
После того как мощность будет известна расчет сечения провода или кабеля сводится к определению силы тока на основании этой мощности. Найти силу тока можно по формуле:
1) Формула расчета силы тока для однофазной сети 220 В:
расчет силы тока для однофазной сети
где Р — суммарная мощность всех электроприборов, Вт;
U — напряжение сети, В;
КИ= 0.75 — коэффициент одновременности;
cos для бытовых электроприборов- для бытовых электроприборов.
2) Формула для расчета силы тока в трехфазной сети 380 В:
расчет силы тока для трехфазной сети
Зная величину тока, сечение провода находят по таблице. Если окажется что расчетное и табличное значения токов не совпадают, то в этом случае выбирают ближайшее большее значение. Например, расчетное значение тока составляет 23 А, выбираем по таблице ближайшее большее 27 А — с сечением 2.5 мм2.
Какой провод лучше использовать
На сегодняшний день для монтажа, как открытой электропроводки, так и скрытой, конечно же большой популярностью пользуются медные провода.
Медь, по сравнению с алюминием, более эффективна:
она прочнее, более мягкая и в местах перегиба не ломается по сравнению с алюминием;
меньше подвержена коррозии и окислению. Соединяя алюминий в распределительной коробке, места скрутки со временем окисляются, это приводит к потере контакта;
проводимость меди выше чем алюминия, при одинаковом сечении медный провод способен выдержать большую токовую нагрузку чем алюминиевый.
Недостатком медных проводов является их высокая стоимость. Стоимость их в 3-4 раза выше алюминиевых. Хотя медные провода по стоимости дороже все же они являются более распространенными и популярными в использовании чем алюминиевые.
Расчет сечения медных проводов и кабелей
Подсчитав нагрузку и определившись с материалом (медь), рассмотрим пример расчета сечения проводов для отдельных групп потребителей, на примере двухкомнатной квартиры.
Как известно, вся нагрузка делится на две группы: силовую и осветительную.
В нашем случае основной силовой нагрузкой будет розеточная группа, установленная на кухне и в ванной. Так как там устанавливается наиболее мощная техника (электрочайник, микроволновка, холодильник, бойлер, стиральная машина и т.п.).
Для этой розеточной группы выбираем провод сечением 2.5мм2. При условии, что силовая нагрузка будет разбросана по разным розеткам. Что это значит? Например, на кухне для подключения всей бытовой техники нужно 3-4 розетки подключенных медным проводом сечением 2.5 мм2 каждая.
Если вся техника подключается через одну единственную розетку, то сечения в 2.5 мм2 будет недостаточно, в этом случае нужно использовать провод сечением 4-6 мм2. В жилых комнатах для питания розеток можно использовать провод сечением 1.5 мм2, но окончательный выбор нужно принимать после соответствующих расчетов.
Питание всей осветительной нагрузки выполняется проводом сечением 1.5 мм2.
Необходимо понимать, что мощность на разных участках электропроводки будет разной, соответственно и сечение питающих проводов тоже разным. Наибольшее его значение будет на вводном участке квартиры, так как через него проходит вся нагрузка. Сечение вводного питающего провода выбирают 4 – 6 мм2.
При монтаже электропроводки применяют провода и кабели марки ПВС, ВВГнг, ППВ, АППВ.
Выбор сечения кабеля по мощности
Вот мы добрались и до сути нашей статьи. Однако всё, что было выше, упускать нельзя, а значит и мы умолчать не могли.
Если попытаться изложить мысль логично и по-простому, то через каждое условное сечение проводника может пройти ток определенной силы. Заключение это вполне логичное и теперь лишь осталось узнать эти соотношения и соотнести для разных диаметров провода, исходя из его типоряда.
Также нельзя умолчать, что здесь, при расчете сечения по току, в «игру вступает» и температура. Да, это новая составляющая – температура. Именно она способна повлиять на сечение. Как и почему, давайте разбираться.
Все мы знаем о броуновском движении. О постоянном смещении ионов в кристаллической решетке. Все это происходит во всех материалах, в том числе и в проводниках. Чем выше температура, тем больше будут эти колебания ионов внутри материала. А мы знаем, что ток — это направленное движение частиц.
Так вот, направленное движение частиц будет сталкиваться в кристаллической решетке с ионами, что приведет к повышению сопротивления для тока.
Чем выше температура, тем выше электрическое сопротивление проводника. Поэтому по умолчанию, сечение провода для определенного тока принимается при комнатной температуре, то есть при 18 градусах Цельсия. Именно при этой температуре приведены все справочные значения в таблицах, в том числе и наших.
Несмотря на то, что алюминиевые провода мы не рассматриваем в качестве проводов для электропроводки, по крайней мере, в квартире, тем не менее, они много где применяются. Скажем для проводки на улице. Именно поэтому мы также приведем значения зависимостей сечения и тока и для алюминиевых проводов.
Итак, для меди и алюминия будут следующие показатели зависимости сечения провода (кабеля) от тока (мощности). Смотрите таблицу.

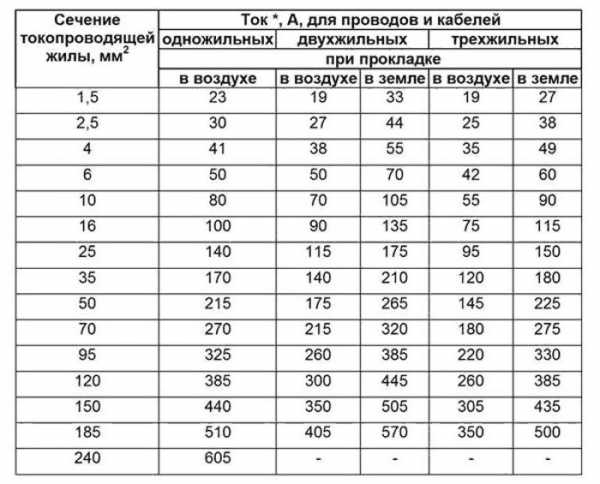

Таблица проводников под допустимый максимальный ток для их использования в проводке:
С 2001 года алюминиевые провода для проводки в квартирах не применяются. (ПЭУ)
Да, здесь как заметил наш читатель, мы фактически не привели расчета, а лишь предоставили справочные данные, сведенные в таблицу, на основании этих расчетов. Но смеем вас замерить, что для расчетов необходимо перелопатить множество формул, и показателей. Начиная от температуры, удельного сопротивления, плотности тока и тому подобных.
Поэтому такие расчеты мы оставим для спецов. При этом необходимо заметить, что и они не являются окончательными, так как могут незначительно разнится, в зависимости от стандарта на материал и запаса провода по току, применяемого в разных странах.
А вот о чем мы еще хотели бы сказать, так это о переводе сечения провода в диаметр. Это необходимо, когда имеется провод, но по каким-то причинам маркировки на нем нет. В этом случае по диаметру провода можно вычислить сечения и наоборот из сечения диаметр.
Общепринятые сечения для проводки в квартире
Мы с вами много говорили о наименованиях, о материалах, об индивидуальных особенностях и даже о температуре, но упустили из вида жизненные обстоятельства.
Так если вы нанимаете электрика для того, чтобы он провел вам проводку в комнатах вашей квартиры или дома, то обычно принимаются следующие значения. Для освещения сечения провода берется в 1,5 мм 2, а для розеток в 2,5 мм 2.
Если проводка предназначена для подключения бойлеров, нагревателей, плит, то здесь уже рассчитывается сечение провода (кабеля) индивидуально.
Выбор сечения провода исходя из количества потребителей
О чем еще хотелось сказать, так это о том, что лучше использовать несколько независимых линий питания для каждого из помещений в комнате или квартире. Тем самым вы не будете применять провод с сечением 10 мм 2 для всей квартиры, проброшенный во все комнаты, от которого идут отводы.
Такой провод будет приходить на вводный автомат, а затем от него, в соответствии с мощностью потребляемой нагрузки будут разведены выбранные сечения проводов, для каждого из помещений.
Типовая принципиальная схема электропроводки для квартиры или дома с электрической плитой (с указанием сечения кабеля для электроприборов)
Токовые нагрузки в сетях с постоянным током
В сетях с постоянным током расчет сечения идет несколько по-другому. Сопротивление проводника постоянному напряжению гораздо выше, чем переменному (при переменном токе сопротивлением на длинах до 100 м вообще пренебрегают).
Кроме этого, для потребителей постоянного тока как правило очень важно, чтобы напряжение на концах было не ниже 0,5В (для потребителей переменного тока, как известно колебания напряжения в пределах 10% в любую сторону допустимы).
Есть формула, определяющая насколько упадет напряжение на концах по сравнению с базовым напряжением, в зависимости от длины проводника, его удельного сопротивления и силы тока в цепи:
U = ((p l) / S) I
где:
U — напряжение постоянного тока, В
p — удельное сопротивление провода, Ом*мм2/м
l — длина провода, м
S — площадь поперечного сечения, мм2
I — сила тока, А
Зная величины указанных показателей достаточно легко рассчитать нужное Вам сечение: методом подстановки, или с помощью простейших арифметических действий над данным уравнением.
Если же падение постоянного напряжения на концах не имеет значения, то для выбора сечения можно пользоваться таблицей для переменного тока, но при этом корректировать величины тока на 15% в сторону уменьшения, т.е. при постоянном токе справочные сечения кабеля могут пропускать тока на 15 % меньше, чем указано в таблице.
Подобное правило также работает для выбора автоматических выключателей для сетей с постоянным током, например: для цепей с нагрузкой в 25А, нужно брать автомат на 15% меньшего номинала, в нашем случае подходит предыдущий типоразмер автомата — 20А.
Кабель, передающий электрический ток, – один из важнейших элементов электрической сети. В случае выхода кабеля из строя работа всей системы становится невозможной, поэтому для предотвращения отказов, а также опасности возгорания от перегрева, следует произвести точный расчёт сечения кабеля по нагрузке.
Такой расчёт дает уверенность в безопасной и надёжной работе сети и приборов, но что ещё важнее – безопасности людей.
Выбор сечения, недостаточного для токовой нагрузки, приводит к перегреву, оплавлению и повреждению изоляции, а это, в свою очередь, – к короткому замыканию и даже пожару. Так что для проведения расчётов и тщательного выбора подходящего кабеля есть масса причин.
Что необходимо для расчёта по нагрузке
Основной показатель, помогающий рассчитать сечение и марку кабеля – предельно допустимая длительная нагрузка (по току). Если проще, то это – величина тока, которую кабель способен пропускать в условиях его прокладки без перегрева достаточно долго.
Для этого необходимо простое арифметическое суммирование мощностей всех электроприборов, которые будут включаться в сеть.
Следующим важным этапом, позволяющим достичь безопасности, является расчёт сечения кабеля по нагрузке, для чего необходимо подсчитать силу тока, используя формулу:
Для однофазной сети напряжением 220 В:
Где:
Р – это суммарная мощность для всех электроприборов, Вт;
U — напряжение сети, В;
COSφ — коэффициент мощности.
Для трёхфазной сети напряжением 380 В:
Наименование прибора Примерная мощность, Вт
LCD-телевизор 140-300
Холодильник 300-800
Пылесос 800-2000
Компьютер 300-800
Электрочайник 1000-2000
Кондиционер 1000-3000
Освещение 300-1500
Микроволновая печь 1500-2200
Получив точное значение величины тока, следует обратиться к таблицам, позволяющим найти кабель или провод требуемого сечения и материала. Но если полученное значение величины тока не совсем совпадает с табличным значением, то не стоит «экономить», а лучше выбрать ближайшее, но большее значение сечения кабеля.
Пример: при напряжении сети 220 В полученное значение величины тока составило 22 ампера, ближайшее большее значение (27 А) имеет медный провод или кабель из меди, сечением 2,5 мм кв. Это означает, что оптимальным выбором станет именно такой кабель, а не с сечением 1,5 мм кв., имеющим значение допустимого длительного тока 19 А.
Сечение токо-
проводящих
жил, мм Медные жилы проводов и кабелей
Напряжение 220В Напряжение 380В
Ток, А Мощность, кВт Ток, А Мощность, кВт
1,5 19 4,1 16 10,5
2,5 27 5,9 25 16,5
4 38 8,3 30 19,8
6 46 10,1 40 26,4
10 70 15,4 50 33
16 85 18,7 75 49,5
25 115 25,3 90 59,4
35 135 29,7 115 75,9
50 175 38,5 145 95,7
70 215 47,3 180 118,8
95 260 57,2 220 145,2
120 300 66 260 171,6
Если выбирается кабель с алюминиевыми жилами, то лучше взять сечение жилы не 2,5, а 4 мм кв.
Сечение токо-
проводящих
жил, мм Алюминиевые жилы проводов и кабелей
Напряжение 220В Напряжение 380В
Ток, А Мощность, кВт Ток, А Мощность, кВт
2,5 20 4,4 19 12,5
4 28 6,1 23 15,1
6 36 7,9 30 19,8
10 50 11 39 25,7
16 60 13,2 55 36,3
25 85 18,7 70 46,2
35 100 22 85 56,1
50 135 29,7 110 72,6
70 165 36,3 140 92,4
95 200 44 170 112,2
120 230 50,6 200 132
Расчёт для помещений
Предыдущий расчёт позволил точно вычислить материал и сечение вводного кабеля, по которому будет идти общая максимальная нагрузка. Теперь следует произвести аналогичные расчёты по каждому помещению и его группам. И вот почему: нагрузка на розеточные группы может значительно отличаться.
Так, розетки с подключённой стиральной машиной и феном нагружены гораздо больше, чем розетка для миксера и кофеварки на кухне. Поэтому не стоит «упрощать» задачу, без раздумий укладывая провод сечением 2,5 квадрата на розетки, так как иногда этого просто не хватит.
Следует помнить, что суммарная нагрузка в помещении состоит из 1) силовой и 2) осветительной. И если с осветительной нагрузкой всё ясно – она выполняется медным проводом с сечением в 1,5 мм кв., то с розетками не так всё просто.
Следует помнить, что обычно кухня и ванная комната – наиболее «нагруженные» линии, так как именно там расположены холодильник, электрочайник, бойлер, микроволновка, а иногда и стиральная машинка. Поэтому лучше всего распределить эту нагрузку по различным розеточным группам, а не использовать блок на 5-6 розеток.
Иногда от «специалистов» можно услышать, что для розеток в остальных помещениях достаточно и «кабеля-полторушки», однако выдели бы вы те чёрные полосы, видные из-под обоев, которые оставляет после себя прогоревший кабель после включения в него масляного обогревателя или тепловентилятора!
Наиболее распространенные марки проводов и кабелей:
ППВ — медный плоский двух- или трехжильный с одинарной изоляцией для прокладки скрытой или неподвижной открытой проводки;
АППВ — алюминиевый плоский двух- или трехжильный с одинарной изоляцией для прокладки скрытой или неподвижной открытой проводки;
ПВС — медный круглый, количество жил — до пяти, с двойной изоляцией для прокладки открытой и скрытой проводки;
ШВВП – медный круглый со скрученными жилами с двойной изоляцией, гибкий, для подключения бытовых приборов к источникам питания;
ВВГ — кабель медный круглый, до четырех жил с двойной изоляцией для прокладки в земле;
ВВП — кабель медный круглый одножильный с двойной ПВХ (поливинилхлорид) изоляцией, П — плоский (токопроводящие жилы расположены в одной плоскости).
Источники: cabel.com.ua, xn-----7kcglddctzgerobebivoffrddel5x.xn, electricvdome.ru, onlineelektrik.ru, prom-sn.ru
first-apartment.ru
как выбрать марку кабеля, варианты для разных классов
Ссылка на статью успешно отправлена!
Отправим материал вам на e-mail
Сечение жил электрических проводов и кабелей, используемых для подключения освещения и бытовых приборов, силовых установок и различного оборудования, зависит от величины электрической мощности этих потребителей и, соответственно, электрического тока, протекающего по ним. Величина максимально допустимого тока, протекающего по токоведущей жиле для разных марок проводов и кабелей, в соответствии с их сечением и способом прокладки, регламентирована «Правилами устройства электроустановок» (ПУЭ) главой 1.3 «Выбор проводников по нагреву, экономической плотности тока и по условиям короны». О том, как выбрать кабель для домашней электропроводки, а также таблица мощности кабеля по сечению, которая пригодится для многих работ, об этом расскажем в сегодняшней публикации HomeMyHome.ru
ПУЭ – основной документ, регламентирующий все сферы работ в электроустановках различного назначения
Содержание статьи
Как выбрать сечение кабеля по нагрузкам из таблицы
Для того чтобы определить допустимое сечение кабеля, необходимо знать мощность нагрузки, подключаемой с его использованием. Для этого можно воспользоваться двумя способами:
собрать информацию о подключаемых устройствах, используя паспорта этих изделий или технические характеристики, размещённые в сети Интернет;
воспользоваться усреднёнными значениями для каждой категории бытовых приборов.
Усреднённые значения различных бытовых приборов приведены в следующей таблице.
Наименование устройства Электрическая мощность, кВт
Посудомоечная машина 1,8
Электрический чайник 1,2
Духовой шкаф 2,3
Фен 1,3
Микроволновая печь 1,5
Утюг 1,1
Кондиционер 4
Стиральная машина 0,5
Телевизор 0,3
Холодильник 0,2
Спутниковое ТВ 0,15
Компьютер 0,12
Принтер 0,05
Монитор 0,15
Ручной электрический инструмент 1,2
В данной таблице приведены не все виды бытовых приборов и инструмента, т.к. номенклатура их достаточно велика, поэтому при необходимости найти требуемые значения следует обратиться к сети Интернет, где с помощью «поисковика» найти величину мощности искомого объекта нагрузки.

Сечение токоведущей жилы провода и кабеля определяет его диаметр
Зная значения мощности электрической нагрузки, можно рассчитать значение тока, который будет протекать по проводникам во время их использования. Для этого следует воспользоваться формулой:
I = P / U, где
P – мощность подключаемых бытовых приборов и электрического освещения;
U – напряжение электрической сети;
I – ток, протекающий по токоведущим жилам при включении приборов заданной мощности.
К сведению! При выполнении данного расчёта значение мощности берётся в киловаттах (кВт), а при суммировании этой величины − в Ваттах (Вт), полученное значение необходимо перевести в кВт, для чего следует его разделить на одну тысячу.
Вычислив силу тока, протекающего по проводнику при подключении максимально возможной нагрузки на заданном участке электрической цепи, можно определить его сечение.
Важно! Для медных и алюминиевых токоведущих жил значения максимально допустимого тока разнятся, поэтому это следует учитывать в обязательном порядке при выполнении подбора сечения кабеля (провода).

Диаметр токоведущей жилы можно измерить с помощью микрометра
Выбор сечения медного или алюминиевого провода по мощности и силе тока
Как видно из формулы (по которой определялся электрический ток), при подключении определённой мощности, значение тока напрямую зависит от напряжения электрической сети, на котором работают подключаемые устройства. В связи с этим значения максимально допустимого тока на разных классах напряжения приводятся в технической литературе раздельно также, как и для разных марок токоведущих жил, а именно:
Для алюминиевых проводников.
Для медных проводников.
Для проводников, используемых на низких классах напряжения (12/24 В).
К сведению! AWG — это американская система калибровки проводов (American Wire Gauge System), обусловленная технологией их изготовления и определяющая зависимость показателя AWG от толщины токоведущей жилы. Чем меньше калибр AWG, тем толще провод.
Выбор сечения кабеля по ПУЭ
Как уже было написано выше, в преамбуле к настоящей статье, соответствие сечения кабеля (провода) и прочих электрических величин (ток и мощность, длина и способ прокладки) регламентированы «Правилами устройства электроустановок». В соответствии с этим техническим документом, значения допустимых токов, кроме выше рассматриваемых показателей, классифицируются ещё и по способу их прокладки, а также типу изоляции, используемой при изготовлении проводов и кабелей, а именно:
Для проводов и кабелей с резиновой и ПВХ изоляцией с медными жилами.
Для проводов и кабелей с резиновой и ПВХ изоляцией с алюминиевыми жилами.
Для проводов и кабелей с резиновой изоляцией с медными жилами и защитной оболочкой.
Для проводов и кабелей с резиновой и ПВХ изоляцией с алюминиевыми жилами и защитной оболочкой.
Калькулятор расчета сечения кабеля по мощности
Чем объясняется отличие в выборе сечения кабеля для скрытой и открытой проводки
Во время протекания электрического тока по токоведущим жилам они нагреваются, вследствие чего происходит выделение тепла с их поверхности, и в итоге изменяются диэлектрические свойства изоляции, используемой при изготовлении проводов и кабелей. При открытой проводке охлаждение происходит более интенсивно, поэтому и значения максимально допустимых токов для данного способа прокладки выше, а при скрытой – охлаждение менее эффективно, и, соответственно, величина сечения жилы меньше.
Марки проводов для разных видов электрической проводки
Что делать, если нужно срочно проложить проводку, но нужного сечения кабеля нет
В настоящее время в продаже можно найти электрические провода и кабели различных марок и в широком ассортименте сечений, тем не менее, при монтаже электропроводки могут возникнуть ситуации, когда кабель нужного сечения закончился, и нет возможности его оперативно приобрести. В этом случае подобную проблему можно решить двумя путями:
изменить схему электроснабжения, тем самым перераспределить нагрузки в магистральных и групповых электрических цепях;
использовать провода и кабели меньшего сечения, но включить их параллельно, прокладывая на участке монтируемой цепи в несколько линий (две, три и т.д.).
Важно! При использовании кабеля меньшего сечения, чем требуется согласно расчётной схеме, суммарное значение сечений прокладываемых жил должно соответствовать сечению расчётной жилы.
Электрические провода и кабели различаются по типу изоляции и токоведущей жилы, что определяет возможность их использования для разных типов электропроводок
Как выбрать марку кабеля для домашней проводки
При выборе марки кабеля для выполнения электромонтажных работ основным документом, на основании которого можно сделать правильный выбор, являются «Правила устройства электроустановок», раздел 2 «Канализация электроэнергии».
Важно! В настоящее время для электрических проводок жилых зданий разрешены к монтажу только провода и кабели с медными жилами.
Общими критериями выбора кабеля для домашней электропроводки будут такие показатели:
Способ прокладки – скрытая или открытая.
Материал строительных конструкций, по которым будет осуществляться прокладка,− горючий или не горючий.
Класс помещения по агрессивности среды – влажные, пожароопасные, взрывоопасные.
Способ крепления к строительным конструкциям – скобки и лоток, трос и кабель-канал, а также прочие варианты.
Сечение токоведущей жилы.
Надёжность производителя.
Стоимость.
Провода и кабели, рекомендованные для домашней электропроводки
Способ прокладки по строительным конструкциям, их типам и марка кабеля (провода) регламентированы ПУЭ, как и требования к электропроводкам в помещениях различного типа, а вот о способе крепления проводов и кабелей нет жёстких требований. По этому показателю каждый пользователь решает для себя сам, какой провод ему лучше использовать, потому как жёсткие марки (однопроволочные) легче подключать к электроустановочным изделиям и выполнять соединение в распределительных коробках, а гибкие (многопроволочные) – легче монтировать. Надёжность кабельной продукции напрямую связана с брендом производителя и, соответственно, отражается на её стоимости – чем известнее компания, тем дороже стоит предлагаемое к реализации изделие.
Кабельную продукцию можно купить у крупных компаний, специализирующихся на электротехнической продукции, или в хозяйственных магазинах шаговой доступности
Пользуясь выше приведёнными критериями выбора, а также руководствуясь требованиями ПУЭ, каждый пользователь может самостоятельно выбрать марку кабеля или провода, допустимую к использованию для конкретного объекта – квартиры, дачи или загородного дома.
Видео: как выбрать кабель для домашней электропроводки и не ошибиться
Экономьте время: отборные статьи каждую неделю по почте
homemyhome.ru
Расчет сечения кабеля по мощности: таблица с показателями
ПОДЕЛИТЕСЬ В СОЦСЕТЯХ
Качество проведения электромонтажных работ оказывает воздействие на безопасность целого здания. Определяющим фактором при проведении таких работ является показатель сечения кабеля. Для осуществления расчета нужно выяснить характеристики всех подключенных потребителей электричества. Необходимо провести расчет сечения кабеля по мощности. Таблица нужна, чтобы посмотреть требуемые показатели.

Качественный и подходящий кабель обеспечивает безопасную и долговечную работу любой сети
Содержание статьи
Расчет сечения кабеля по мощности: таблица с важными характеристиками
Оптимальная площадь сечения кабеля позволяет протекать максимальному количеству тока и при этом не нагревается. Выполняя проект электропроводки, важно найти правильное значение для диаметра провода, который бы подходил под определенные условия потребляемой мощности. Чтобы выполнить вычисления, требуется определить показатель общего тока. При этом нужно выяснить мощность всего оборудования, которое подключено к кабелю.

Такая таблица поможет подобрать оптимальные параметры
Перед работой вычисляется сечение провода и нагрузка. Таблица поможет найти эти значения. Для стандартной сети 220 вольт, примерное значение тока рассчитывается так, I(ток)=(Р1+Р2+….+Рn)/220, Pn – мощность. Например, оптимальный ток для алюминиевого провода – 8 А/мм, а для медного – 10 А/мм.
В таблице показано, как проводить расчеты, зная технические характеристики
Расчет по нагрузке
Даже определив нужное значение, можно произвести определенные поправки по нагрузке. Ведь нечасто все приборы работают одновременно в сети. Чтобы данные были более точными, необходимо значение сечения умножить на Кс (поправочный коэффициент). В случае, если будет включаться всё оборудование в одно и то же время, то данный коэф-т не применяется.
Чтобы выполнить вычисления правильно применяют таблицу расчетов сечения кабеля по мощности. Нужно учитывать, что существует два типа данного параметра: реактивная и активная.

Так проводится расчет с учетом нагрузки
В электрических сетях протекает ток переменного типа, показатель которого может меняться. Активная мощность нужна, чтобы рассчитать среднее показатели. Активную мощность имеют электрические нагреватели и лампы накаливания. Если в сети присутствуют электромоторы и трансформаторы, то могут возникать некоторые отклонения. При этом и формируется реактивная мощность. При расчетах показатель реактивной нагрузки отражается в виде коэффициента (cosф).

Особенности потребления тока
Полезная информация! В быту среднее значение cosф равняется 0,8. А у компьютера такой показатель равен 0,6-0,7.
Расчет по длине
Вычисления параметров по длине необходимы при возведении производственных линий, когда кабель подвергается мощным нагрузкам. Для расчетов применяют таблицу сечения кабеля по мощности и току. При перемещении тока по магистралям проявляются потери мощности, которые зависят от сопротивления, появляющегося в цепи.
По техническим параметрам, самое большое значение падения напряжения не должно быть больше пяти процентов.

Применение таблицы помогает узнать значение сечения кабеля по длине
Использование таблицы сечения проводов по мощности
На практике для проведения подсчетов применяется таблица. Расчет сечения кабеля по мощности осуществляется с учетом показанной зависимости параметров тока и мощности от сечения. Существуют специальные стандарты возведения электроустановок, где можно посмотреть информацию по нужным измерениям. В таблице представлены распространенные значения.

Узнать точный показатель можно, используя различные параметры
Чтобы подобрать кабель под определенную нагрузку, необходимо провести некоторые расчеты:
рассчитать показатель силы тока;

округлить до наибольшего показателя, используя таблицу;

подобрать ближайший стандартный параметр.

Статья по теме:
Как повесить люстру на натяжной потолок. Видео пошагового монтажа позволит всю работу произвести самостоятельно без обращения к специалистам. Что нужно подготовить для работы и как избежать ошибок мы и расскажем в статье.
Формула расчетов мощности по току и напряжению
Если уже имеются какие-то кабели в наличии, то чтобы узнать нужное значение, следует применить штангенциркуль. При этом измеряется сечение и рассчитывается площадь. Так как кабель имеет округлую форму, то расчет производится для площади окружности и выглядит так: S(площадь)= π(3,14)R(радиус)2. Можно правильно определить, используя таблицу, сечение медного провода по мощности.

Стандартные формулы для определения силы тока
Важная информация! Большинство производителей уменьшают размер сечения для экономии материала. Поэтому, совершая покупку, воспользуйтесь штангенциркулем и самостоятельно промеряйте провод, а затем рассчитайте площадь. Это позволит избежать проблем с превышением нагрузки. Если провод состоит из нескольких скрученных элементов, то нужно промерить сечение одного элемента и перемножить на их количество.
Варианты кабеля для разных назначений
Какие есть примеры?
Определенная схема позволит вам сделать правильный выбор сечения кабеля для своей квартиры. Прежде всего, спланируйте места, в которых будут размещаться источники света и розетки. Также следует выяснить, какая техника будет подключаться к каждой группе. Это позволит составить план подсоединения всех элементов, а также рассчитать длину проводки. Не забывайте прибавлять по 2 см на стыки проводов.

Определение сечения провода с учетом разных видов нагрузки
Применяя полученные значения, по формулам вычисляется значение силы тока и по таблице определяется сечение. Например, требуется узнать сечение провода для бытового прибора, мощность которого 2400 Вт. Считаем: I = 2400/220 = 10,91 А. После округления остается 11 А.

Схемы прокладки кабелей
Чтобы определить точный показатель площади сечения применяются разные коэффициенты. Особенно данные значения актуальны для сети 380 В. Для увеличения запаса прочности к полученному показателю стоит прибавить еще 5 А.
Схема трехжильной проводки
Стоит учитывать, что для квартир применяются трехжильные провода. Воспользовавшись таблицами, можно подобрать самое близкое значение тока и соответствующее сечение провода. Можно посмотреть какое нужно сечение провода для 3 кВт, а также для других значений.

У проводов разного типа предусмотрены свои тонкости расчетов. Трехфазный ток применяется там, где нужно оборудование значительной мощности. Например, такое используется в производственных целях.
Для выявления нужных параметров на производствах важно точно рассчитать все коэффициенты, а также учесть потери мощности при колебаниях в напряжении. Выполняя электромонтажные работы дома, не нужно проводить сложные расчеты.
Следует знать о различиях алюминиевого и медного провода. Медный вариант отличается более высокой ценой, но при этом превосходит аналог по техническим характеристикам. Алюминиевые изделия могут крошиться на сгибах, а также окисляются и имеют более низкий показатель теплопроводности. По технике безопасности в жилых зданиях используется только продукция из меди.

Основные материалы для кабелей
Так как переменный ток передвигается по трем каналам, то для монтажных работ используется трехжильный кабель. При установке акустических приборов применяются кабели, имеющие минимальное значение сопротивления. Это поможет улучшить качество сигнала и устранить возможные помехи. Для подключения подобных конструкций применяются провода, размер которых 2*15 или 2*25.
Подобрать оптимальный показатель сечения для применения в быту помогут некоторые средние значения. Для розеток стоит приобрести кабель 2,5 мм2, а для оформления освещения – 1,5 мм2. Оборудование с более высокой мощностью требует сечения размером 4-6 мм2.

Варианты соединения проводов
Специальная таблица окажет помощь, если возникают сомнения при расчетах. Для определения точных показателей нужно учитывать все факторы, которые оказывают влияние на ток в цепи. Это длина отдельных участков, метод укладки, тип изоляции и допустимое значение перегрева. Все данные помогают увеличить производительность в производственных масштабах и более эффективно применять электрическую энергию.
Расчет сечения кабеля и провода по мощности и току, для подключения частного дома (видео)

ПОДЕЛИТЕСЬ В СОЦСЕТЯХ
Загрузка…
aquatic-home.ru
по мощности, току, с учетом длины
При прокладке электропроводки требуется знать, кабель с жилами какого сечения вам надо будет прокладывать. Выбор сечения кабеля можно делать либо по потребляемой мощности, либо по потребляемому току. Также учитывать надо длину кабеля и способ укладки.
Выбираем сечение кабеля по мощности
Содержание статьи
Подобрать сечение провода можно по мощности приборов, которые будут подключаться. Эти приборы называются нагрузкой и метод может еще называться «по нагрузке». Суть его от этого не меняется.

Выбор сечения кабеля зависит от мощности и силы тока
Собираем данные
Для начала находите в паспортных данных бытовой техники потребляемую мощность, выписываете ее на листочек. Если так проще, можно посмотреть на шильдиках — металлических пластинах или стикерах, закрепленных на корпусе техники и аппаратуры. Там есть основная информация и, чаще всего, присутствует мощность. Опознать ее проще всего по единицам измерения. Если изделие произведено в России, Белоруссии, Украине обычно стоит обозначение Вт или кВт, на оборудовании из Европы, Азии или Америки стоит обычно английское обозначение ваттов — W, а потребляемая мощность (нужна именно она) обозначается сокращением «TOT» или TOT MAX.

Пример шильдика с основной технической информацией. Нечто подобное есть на любой технике
Если и этот источник недоступен (информация затерлась, например, или вы только планируете приобрести технику, но еще не определились с моделью), можно взять среднестатистические данные. Для удобства они сведены в таблицу.

Таблица потребляемой мощности различных электроприборов
Находите ту технику, которую планируете ставить, выписываете мощность. Дана она порой с большим разбросом, так что иногда трудно понять, какую цифру брать. В данном случае, лучше брать по-максимуму. В результате при расчетах у вас будет несколько завышена мощность оборудования и потребуется кабель большего сечения. Но для вычисления сечения кабеля это хорошо. Горят только кабели с меньшим сечением, чем это необходимо. Трассы с большим сечением работают долго, так как греются меньше.
Суть метода
Чтобы подобрать сечение провода по нагрузке, складываете мощности приборов, которые будут подключаться к данному проводнику. При этом важно, чтобы все мощности были выражены в одинаковых единицах измерения — или в ваттах (Вт), или в киловаттах (кВт). Если есть разные значения, приводим их к единому результату. Для перевода киловатты умножают на 1000, и получают ватты. Например, переведем в ватты 1,5 кВт. Это будет 1,5 кВт * 1000 = 1500 Вт.
Если необходимо, можно провести обратное преобразование — ватты перевести в киловатты. Для это цифру в ваттах делим на 1000, получаем кВт. Например, 500 Вт / 1000 = 0,5 кВт.
Далее, собственно, начинается выбор сечения кабеля. Все очень просто — пользуемся таблицей.
Сечение кабеля, мм2 Диаметр проводника, мм Медный провод Алюминиевый провод
Ток, А Мощность, кВт Ток, А Мощность, кВт
220 В 380 В 220 В 380 В
0,5 мм2 0,80 мм 6 А 1,3 кВт 2,3 кВт
0,75 мм2 0,98 мм 10 А 2,2 кВт 3,8 кВт
1,0 мм2 1,13 мм 14 А 3,1 кВт 5,3 кВт
1,5 мм2 1,38 мм 15 А 3,3 кВт 5,7 кВт 10 А 2,2 кВт 3,8 кВт
2,0 мм2 1,60 мм 19 А 4,2 кВт 7,2 кВт 14 А 3,1 кВт 5,3 кВт
2,5 мм2 1,78 мм 21 А 4,6 кВт 8,0 кВт 16 А 3,5 кВт 6,1 кВт
4,0 мм2 2,26 мм 27 А 5,9 кВт 10,3 кВт 21 А 4,6 кВт 8,0 кВт
6,0 мм2 2,76 мм 34 А 7,5 кВт 12,9 кВт 26 А 5,7 кВт 9,9 кВт
10,0 мм2 3,57 мм 50 А 11,0 кВт 19,0 кВт 38 А 8,4 кВт 14,4 кВт
16,0 мм2 4,51 мм 80 А 17,6 кВт 30,4 кВт 55 А 12,1 кВт 20,9 кВт
25,0 мм2 5,64 мм 100 А 22,0 кВт 38,0 кВт 65 А 14,3 кВт 24,7 кВт
Чтобы найти нужное сечение кабеля в соответствующем столбике — 220 В или 380 В — находим цифру, которая равна или чуть больше посчитанной нами ранее мощности. Столбик выбираем исходя из того, сколько фаз в вашей сети. Однофазная — 220 В, трехфазная 380 В.
В найденной строчке смотрим значение в первом столбце. Это и будет требуемое сечение кабеля для данной нагрузки (потребляемой мощности приборов). Кабель с жилами такого сечения и надо будет искать.
Немного о том, медный провод использовать или алюминиевый. В большинстве случаев, при прокладке проводки в доме или квартире, используют кабели с медными жилами. Такие кабели дороже алюминиевых, но они более гибкие, имеют меньшее сечение, работать с ними проще. Но, медные кабели с большого сечения, ничуть не более гибкие чем алюминиевые. И при больших нагрузках — на вводе в дом, в квартиру при большой планируемой мощности (от 10 кВт и больше) целесообразнее использовать кабель с алюминиевыми проводниками — можно немного сэкономить.
Как рассчитать сечение кабеля по току
Можно подобрать сечение кабеля по току. В этом случае проводим ту же работу — собираем данные о подключаемой нагрузке, но ищем в характеристиках максимальный потребляемый ток. Собрав все значения, суммируем их. Затем пользуемся все той же таблицей. Только ищем ближайшее большее значение в столбике, подписанном «Ток». В той же строке смотрим сечение провода.
Например, надо подключить варочную панель с пиковым потреблением тока 16 А. Будем прокладывать медный кабель, потому смотрим в соответствующей колонке — третья слева. Так как нет значения ровно 16 А, смотрим в строчке 19 А — это ближайшее большее. Подходящее сечение 2,0 мм². Это и будет минимальное значение сечения кабеля для данного случая.

При подключении мощных бытовых электроприборов от щитка тянут отдельную линию электропитания. В этом случае выбор сечения кабеля несколько проще — требуется только одно значение мощности или тока
Обращать внимание не строчку с чуть меньшим значением нельзя. В этом случае при максимальной нагрузке проводник будет сильно греться, что может привести к тому, что расплавится изоляция. Что может быть дальше? Может сработать автомат защиты, если он установлен. Это самый благоприятный вариант. Может выйти из строя бытовая техника или начаться пожар. Потому выбор сечения кабеля всегда делайте по большему значению. В этом случае можно будет позже установить оборудование даже немного больше по мощности или потребляемому току без переделки проводки.
Расчет кабеля по мощности и длине
Если линия электропередачи длинная — несколько десятков или даже сотен метров — кроме нагрузки или потребляемого тока необходимо учитывать потери в самом кабеле. Обычно большие расстояния линий электропередачи при вводе электричества от столба в дом. Хоть все данные должны быть указаны в проекте, можно перестраховаться и проверить. Для этого надо знать выделенную мощность на дом и расстояние от столба до дома. Далее по таблице можно подобрать сечение провода с учетом потерь на длине.

Таблица определения сечения кабеля по мощности и длине
Вообще, при прокладке электропроводки, лучше всегда брать некоторый запас по сечению проводов. Во-первых, при большем сечении меньше будет греться проводник, а значит и изоляция. Во-вторых, в нашей жизни появляется все больше устройств, работающих от электричества. И никто не может дать гарантии, что через несколько лет вам не понадобиться поставить еще пару новых устройств в дополнение к старым. Если запас существует, их можно будет просто включить. Если его нет, придется мудрить — или менять проводку (снова) или следить за тем, чтобы не включались одновременно мощные электроприборы.
Открытая и закрытая прокладка проводов
Как все мы знаем, при прохождении тока по проводнику он нагревается. Чем больше ток, тем больше тепла выделяется. Но, при прохождении одного и того же тока, по проводникам, с разным сечением, количество выделяемого тепла изменяется: чем меньше сечение, тем больше выделяется тепла.
В связи с этим, при открытой прокладке проводников его сечение может быть меньше — он быстрее остывает, так как тепло передается воздуху. При этом проводник быстрее остывает, изоляция не испортится. При закрытой прокладке ситуация хуже — медленнее отводится тепло. Потому для закрытой прокладке — в кабель каналах, трубах, в стене — рекомендуют брать кабель большего сечения.
Выбор сечения кабеля с учетом типа его прокладки также можно провести при помощи таблицы. Принцип описывали раньше, ничего не изменяется. Просто учитывается еще один фактор.

Выбор сечения кабеля в зависимости от мощности и типа прокладки
И напоследок несколько практических советов. Отправляясь на рынок за кабелем, возьмите с собой штангенциркуль . Слишком часто заявленное сечение не совпадает с реальностью. Разница может быть в 30-40%, а это очень много. Чем вам это грозит? Выгоранием проводки со всеми вытекающими последствиями. Потому лучше прямо на месте проверять действительно ли у данного кабеля требуемое сечение жилы (диаметры и соответствующие сечения кабеля есть в таблице выше). А подробнее про определение сечения кабеля по его диаметру можно прочесть тут.
stroychik.ru
Расчет сечения кабеля
Таблицы ПУЭ и ГОСТ 16442-80
Выбор сечения провода по нагреву и потерям напряжения.

ПУЭ, Таблица 1.3.4. Допустимый длительный ток для проводов и шнуров
с резиновой и поливинилхлоридной изоляцией с медными жилами
Сечение токопроводящей жилы, мм² Токовые нагрузки А проводов, проложенных в одной трубе (коробе, пучке)
открыто
(в лотке) 1 + 1
(два 1ж) 1 + 1 + 1
(три 1ж) 1 + 1 + 1 + 1
(четыре 1ж) 1*2
(один 2ж) 1*3
(один 3ж)
0,5 11 — — — — —
0,75 15 — — — — —
1,00 17 16 15 14 15 14
1,5 23 19 17 16 18 15
2,5 30 27 25 25 25 21
4,0 41 38 35 30 32 27
6,0 50 46 42 40 40 34
10,0 80 70 60 50 55 50
16,0 100 85 80 75 80 70
25,0 140 115 100 90 100 85
35,0 170 135 125 115 125 100
50,0 215 185 170 150 160 135
70,0 270 225 210 185 195 175
95,0 330 275 255 225 245 215
120,0 385 315 290 260 295 250
150,0 440 360 330 — — —
185,0 510 — — — — —
240,0 605 — — — — —
300,0 695 — — — — —
400,0 830 — — — — —
Сечение токопроводящей жилы, мм² открыто
(в лотке) 1 + 1
(два 1ж) 1 + 1 + 1
(три 1ж) 1 + 1 + 1 + 1
(четыре 1ж) 1 * 2
(один 2ж) 1 * 3
(один 3ж)
Токовые нагрузки А проводов, проложенных в одной трубе (коробе, пучке)
ПУЭ, Таблица 1.3.5. Допустимый длительный ток для проводов
с резиновой и поливинилхлоридной изоляцией с алюминиевыми жилами
Сечение токопроводящей жилы, мм² Токовые нагрузки А проводов, проложенных в одной трубе (коробе, пучке)
открыто
(в лотке) 1 + 1
(два 1ж) 1 + 1 + 1
(три 1ж) 1 + 1 + 1 + 1
(четыре 1ж) 1*2
(один 2ж) 1*3
(один 3ж)
2 21 19 18 15 17 14
2,5 24 20 19 19 19 16
3 27 24 22 21 22 18
4 32 28 28 23 25 21
5 36 32 30 27 28 24
6 39 36 32 30 31 26
8 46 43 40 37 38 32
10 60 50 47 39 42 38
16 75 60 60 55 60 55
25 105 85 80 70 75 65
35 130 100 95 85 95 75
50 165 140 130 120 125 105
70 210 175 165 140 150 135
95 255 215 200 175 190 165
120 295 245 220 200 230 190
150 340 275 255 — — —
185 390 — — — — —
240 465 — — — — —
300 535 — — — — —
400 645 — — — — —
Сечение токопроводящей жилы, мм² открыто
(в лотке) 1 + 1
(два 1ж) 1 + 1 + 1
(три 1ж) 1 + 1 + 1 + 1
(четыре 1ж) 1 * 2
(один 2ж) 1 * 3
(один 3ж)
Токовые нагрузки А проводов, проложенных в одной трубе (коробе, пучке)
ПУЭ, Таблица 1.3.6. Допустимый длительный ток для проводов с медными жилами с резиновой изоляцией в металлических защитных оболочках и кабелей с медными жилами с резиновой изоляцией в свинцовой, поливинилхлоридной, найритовой или резиновой оболочке, бронированных и небронированных
Сечение токопроводящей жилы, мм² Ток *, А, для проводов и кабелей
одножильных двухжильных трехжильных
при прокладке
в воздухе в воздухе в земле в воздухе в земле
1,5 23 19 33 19 27
2,5 30 27 44 25 38
4 41 38 55 35 49
6 50 50 70 42 60
10 80 70 105 55 90
16 100 90 135 75 115
25 140 115 175 95 150
35 170 140 210 120 180
50 215 175 265 145 225
70 270 215 320 180 275
95 325 260 385 220 330
120 385 300 445 260 385
150 440 350 505 305 435
185 510 405 570 350 500
240 605 — — — —
ПУЭ, Таблица 1.3.7. Допустимый длительный ток для кабелей с алюминиевыми жилами с резиновой или пластмассовой изоляцией в свинцовой, поливинилхлоридной и резиновой оболочках, бронированных и небронированных
Сечение токопроводящей жилы, мм² Ток *, А, для проводов и кабелей
одножильных двухжильных трехжильных
при прокладке
в воздухе в воздухе в земле в воздухе в земле
2,5 23 21 34 19 29
4 31 29 42 27 38
6 38 38 55 32 46
10 60 55 80 42 70
16 75 70 105 60 90
25 105 90 135 75 115
35 130 105 160 90 140
50 165 135 205 110 175
70 210 165 245 140 210
95 250 200 295 170 255
120 295 230 340 200 295
150 340 270 390 235 335
185 390 310 440 270 385
240 465 — — — —
ПУЭ, Таблица 1.3.8. Допустимый длительный ток для переносных шланговых легких и средних шнуров, переносных шланговых тяжелых кабелей, шахтных гибких шланговых, прожекторных кабелей и переносных проводов с медными жилами
Сечение токопроводящей жилы, мм² Ток *, А, для проводов и кабелей
одножильных двухжильных трехжильных
0.5 — 12 —
0.75 — 16 14
1 — 18 16
1.5 — 23 20
2.5 40 33 28
4 50 43 36
6 65 55 45
10 90 75 60
16 120 95 80
25 160 125 105
35 190 150 130
50 235 185 160
70 290 235 200
ГОСТ 16442-80, Таблица 23. Допустимые токовые нагрузки кабелей до 3КВ включ. с медными жилами с изоляцией из полиэтилена и поливинилхлоридного пластиката, А*
Сечение токопроводящей жилы, мм² Ток *, А, для проводов и кабелей
одножильных двухжильных трехжильных
при прокладке
в воздухе в земле в воздухе в земле в воздухе в земле
1,5 29 32 24 33 21 28
2,5 40 42 33 44 28 37
4 53 54 44 56 37 48
6 67 67 56 71 49 58
10 91 89 76 94 66 77
16 121 116 101 123 87 100
25 160 148 134 157 115 130
35 197 178 166 190 141 158
50 247 217 208 230 177 192
70 318 265 — — 226 237
95 386 314 — — 274 280
120 450 358 — — 321 321
150 521 406 — — 370 363
185 594 455 — — 421 406
240 704 525 — — 499 468
ГОСТ 16442-80, Таблица 24. Допустимые токовые нагрузки кабелей до 3КВ включ. с алюминиевыми жилами с изоляцией из полиэтилена и поливинилхлоридного пластиката, А*
Сечение токопроводящей жилы, мм² Ток *, А, для проводов и кабелей
одножильных двухжильных трехжильных
при прокладке
в воздухе в земле в воздухе в земле в воздухе в земле
2.5 30 32 25 33 51 28
4 40 41 34 43 29 37
6 51 52 43 54 37 44
10 69 68 58 72 50 59
16 93 83 77 94 67 77
25 122 113 103 120 88 100
35 151 136 127 145 106 121
50 189 166 159 176 136 147
70 233 200 — — 167 178
95 284 237 — — 204 212
120 330 269 — — 236 241
150 380 305 — — 273 278
185 436 343 — — 313 308
240 515 396 — — 369 355
* Токи относятся к проводам и кабелям как с нулевой жилой, так и без нее.
Сечения приняты из расчета нагрева жил до 65°С при температуре окружающей среды +25°С. При определении количества проводов, прокладываемых в одной трубе, нулевой рабочий провод четырехпроводной системы трехфазного тока (или заземляющий провод) в расчет не входит.
Токовые нагрузки для проводов, проложенных в лотках (не в пучках), такие же, как и для проводов, проложенных открыто.
Если количество одновременно нагруженных проводников, проложенных в трубах, коробах, а также в лотках пучками, будет более четырех, то сечение проводников нужно выбирать как для проводников, проложенных открыто, но с введением понижающих коэффициентов для тока: 0,68 при 5 и 6 проводниках, 0,63 — при 7-9, 0,6 — при 10-12.
www.karatltd.com.ua
Таблица нагрузок по сечению кабеля: выбор, расчет
От правильного выбора сечения электропроводки зависит комфорт и безопасность в доме. При перегрузке проводник перегревается, и изоляция может оплавиться, что приведет к пожару или короткому замыканию. Но сечение больше необходимого брать невыгодно, поскольку возрастает цена кабеля.
Вообще, его рассчитывают в зависимости от количества потребителей, для чего сначала определяют общую мощность, используемую квартирой, а затем умножают результат на 0,75. В ПУЭ применяется таблица нагрузок по сечению кабеля. По ней можно легко определить диаметр жил, который зависит от материала и проходящего тока. Как правило, применяются медные проводники.
Сечение жилы кабеля должно точно соответствовать расчетному — в сторону увеличения стандартного размерного ряда. Наиболее опасно, когда оно занижено. Тогда проводник постоянно перегревается, и изоляция быстро выходит из строя. А если установить соответствующий автоматический выключатель, то будет происходить его частое срабатывание.
При завышении сечения провода, он обойдется дороже. Хотя определенный запас необходим, поскольку в дальнейшем, как правило, приходится подключать новое оборудование. Целесообразно применять коэффициент запаса порядка 1,5.
Расчет суммарной мощности
Общая потребляемая квартирой мощность приходится на главный ввод, который входит в распределительный щит, а после него разветвляется на линии:
освещение;
группы розеток;
отдельные мощные электроприборы.
Поэтому самое большое сечение силового кабеля — на входе. На отводящих линиях оно уменьшается, в зависимости от нагрузки. В первую очередь, определяется суммарная мощность всех нагрузок. Это несложно, так как на корпусах всех бытовых приборов и в паспортах к ним она обозначается.
Все мощности складываются. Аналогично производятся расчеты и по каждому контуру. Специалисты предлагают умножать сумму на понижающий коэффициент 0,75. Это объясняется тем, что одновременно все приборы в сеть не включаются. Другие предлагают выбирать сечение большего размера. За счет этого создается резерв на последующий ввод в действие дополнительных электрических приборов, которые могут быть приобретены в будущем. Нужно отметить, что этот вариант расчета кабеля более надежен.
Как определить сечение провода?
Во всех расчетах фигурирует сечение кабеля. По диаметру его определить проще, если применять формулы:
S = πD²/4;
D = √(4×S/π).
Где π = 3,14.
В многожильном проводе сначала надо подсчитать количество проволочек (N). Затем измеряется диаметр (D) одной из них, после чего определяется площадь сечения:
S = N×D²/1,27.
Многожильные провода применяются там, где требуется гибкость. Более дешевые цельные проводники используются при стационарном монтаже.
Как выбрать кабель по мощности?
Для того чтобы подобрать проводку, применяется таблица нагрузок по сечению кабеля:
Если линия открытого типа находится под напряжением 220 В, а суммарная мощность составляет 4 кВт, берется медный проводник сечением 1,5 мм². Данный размер обычно применяется для проводки освещения.
При мощности 6 кВт требуются жилы большего сечения — 2,5 мм². Провод применяется для розеток, к которым подключаются бытовые приборы.
Мощность 10 кВт требует использования проводки на 6 мм². Обычно она предназначена для кухни, где подключается электрическая плита. Подвод к подобной нагрузке производится по отдельной линии.
Какие кабели лучше?
Электрикам хорошо известен кабель немецкой марки NUM для офисных и жилых помещений. В России выпускают марки кабелей, которые по характеристикам ниже, хотя могут иметь то же название. Их можно отличить по подтекам компаунда в пространстве между жилами или по его отсутствию.
Провод выпускается монолитным и многопроволочным. Каждая жила, а также вся скрутка снаружи изолируется ПВХ, причем наполнитель между ними выполнен негорючим:
Так, кабель NUM применяется внутри помещений, поскольку изоляция на улице разрушается от солнечных лучей.
А в качестве внутренней и внешней электропроводки широко используется кабель марки ВВГ. Он дешев и достаточно надежен. Для прокладки в грунте его не рекомендуется применять.
Провод марки ВВГ изготавливается плоским и круглым. Между жилами наполнитель не применяется.
Кабель ВВГнг-П-LS делают с внешней оболочкой, не поддерживающей горения. Жилы изготавливаются круглые до сечения 16 мм², а свыше – секторные.
Марки кабелей ПВС и ШВВП делаются многопроволочными и используются преимущественно для подключения бытовых приборов. Его часто применяют в качестве домашней электропроводки. На улице многопроволочные жилы использовать не рекомендуется по причине коррозии. Кроме того, изоляция при изгибе трескается при низкой температуре.
На улице под землей прокладывают бронированные и устойчивые к влаге кабели АВБШв и ВБШв. Броня изготавливается из двух стальных лент, что повышает надежность кабеля и делает его устойчивым к механическим воздействиям.
Определение нагрузки по току
Более точный результат дает расчет сечения кабеля по мощности и току, где геометрические параметры связаны с электрическими.
Для домашней проводки должна учитывается не только активная нагрузка, но и реактивная. Сила тока определяется по формуле:
I = P/(U∙cosφ).
Реактивную нагрузку создают люминесцентные лампы и двигатели электроприборов (холодильника, пылесоса, электроинструмента и др.).
Давайте выясним, как быть, если необходимо определить сечение медного кабеля для подключения бытовой техники суммарной мощностью 25 кВт и трехфазных станков на 10 кВт. Такое подключение производится пятижильным кабелем, проложенным в грунте. Питание дома производится от трехфазной сети.
С учетом реактивной составляющей, мощность бытовой техники и оборудования составит:
P_быт. = 25/0,7 = 35,7 кВт;
P_обор. = 10/0,7 = 14,3 кВт.
Определяются токи на вводе:
I_быт. = 35,7×1000/220 = 162 А;
I_обор.= 14,3×1000/380 = 38 А.
Если распределить однофазные нагрузки равномерно по трем фазам, на одну будет приходиться ток:
I_ф = 162/3 = 54 А.
На каждой фазе будет токовая нагрузка:
I_ф = 54 + 38 = 92 А.
Вся техника одновременно не будет работать. С учетом запаса на каждую фазу приходится ток:
I_ф = 92×0,75×1,5 = 103,5 А.
В пятижильном кабеле учитываются только фазные жилы. Для кабеля, проложенного в грунте, можно определить для тока 103,5 А сечение жил 16 мм²^{(таблица нагрузок по сечению кабеля).}
Уточненный расчет по силе тока позволяет сэкономить средства, поскольку требуется меньшее сечение. При более грубом расчете кабеля по мощности, сечение жилы составит 25 мм², что обойдется дороже.
Падение напряжения на кабеле
Проводники обладают сопротивлением, которое необходимо учитывать. Особенно это важно для большой длины кабеля или при его малом сечении. Установлены нормы ПЭУ, по которым падение напряжения на кабеле не должно превышать 5 %. Расчет делается следующим образом.
Определяется сопротивление проводника: R = 2×(ρ×L)/S.
Находится падение напряжения: U_пад. = I×R. По отношению к линейному в процентах оно составит: U_% = (U_пад./U_лин.)×100.
В формулах приняты обозначения:
ρ – удельное сопротивление, Ом×мм²/м;
S – площадь поперечного сечения, мм².
Коэффициент 2 показывает, что ток течет по двум жилам.
Пример расчета кабеля по падению напряжения
Например, необходимо рассчитать падение напряжения на переноске с сечением жилы 2,5 мм², длиной 20 м. Она необходима для подключения сварочного трансформатора мощностью 7 кВт.
Сопротивление провода составляет: R = 2(0,0175×20)/2,5 = 0,28 Ом.
Сила тока в проводнике: I = 7000/220 =31,8 А.
Падение напряжения на переноске: U_пад. = 31,8×0,28 = 8,9 В.
Процент падения напряжения: U_% = (8,9/220)×100 = 4,1 %.
Переноска подходит для сварочного аппарата по требованиям правил эксплуатации электроустановок, поскольку процент падения на ней напряжения находится в пределах нормы. Однако его величина на питающем проводе остается большой, что может негативно повлиять на процесс сварки. Здесь необходима проверка нижнего допустимого предела напряжения питания для сварочного аппарата.
Заключение
Чтобы надежно защитить электропроводку от перегрева при длительном превышении номинального тока, сечения кабелей рассчитывают по длительно допустимым токам. Расчет упрощается, если применяется таблица нагрузок по сечению кабеля. Более точный результат получается, если вычисление производится по максимальной токовой нагрузке. А для стабильной и долговременной работы в цепи электропроводки устанавливают автоматический выключатель.
fb.ru
No related posts.

Сечение жилы провода, мм²	Медные жилы		Алюминиевые жилы
	Ток, А	Мощность, Вт	Ток, А	Мощность, Вт
0.5	6	1300
0.75	10	2200
1	14	3100
1.5	15	3300	10	2200
2	19	4200	14	3100
2.5	21	4600	16	3500
4	27	5900	21	4600
6	34	7500	26	5700
10	50	11000	38	8400
16	80	17600	55	12100
25	100	22000	65	14300

Электроприбор	Потребляемая мощность, Вт	Сила тока, А
Стиральная машина	2000 – 2500	9,0 – 11,4
Джакузи	2000 – 2500	9,0 – 11,4
Электроподогрев пола	800 – 1400	3,6 – 6,4
Стационарная электрическая плита	4500 – 8500	20,5 – 38,6
СВЧ печь	900 – 1300	4,1 – 5,9
Посудомоечная машина	2000 – 2500	9,0 – 11,4
Морозильники, холодильники	140 – 300	0,6 – 1,4
Мясорубка с электроприводом	1100 – 1200	5,0 – 5,5
Электрочайник	1850 – 2000	8,4 – 9,0
Электрическая кофеварка	630 – 1200	3,0 – 5,5
Соковыжималка	240 – 360	1,1 – 1,6
Тостер	640 – 1100	2,9 – 5,0
Миксер	250 – 400	1,1 – 1,8
Фен	400 – 1600	1,8 – 7,3
Утюг	900 –1700	4,1 – 7,7
Пылесос	680 – 1400	3,1 – 6,4
Вентилятор	250 – 400	1,0 – 1,8
Телевизор	125 – 180	0,6 – 0,8
Радиоаппаратура	70 – 100	0,3 – 0,5
Приборы освещения	20 – 100	0,1 – 0,4

Наименование прибора	Примерная мощность, Вт
LCD-телевизор	140-300
Холодильник	300-800
Пылесос	800-2000
Компьютер	300-800
Электрочайник	1000-2000
Кондиционер	1000-3000
Освещение	300-1500
Микроволновая печь	1500-2200

Сечение токо- проводящих жил, мм	Медные жилы проводов и кабелей
	Напряжение 220В		Напряжение 380В
	Ток, А	Мощность, кВт	Ток, А	Мощность, кВт
1,5	19	4,1	16	10,5
2,5	27	5,9	25	16,5
4	38	8,3	30	19,8
6	46	10,1	40	26,4
10	70	15,4	50	33
16	85	18,7	75	49,5
25	115	25,3	90	59,4
35	135	29,7	115	75,9
50	175	38,5	145	95,7
70	215	47,3	180	118,8
95	260	57,2	220	145,2
120	300	66	260	171,6

Наименование устройства	Электрическая мощность, кВт
Посудомоечная машина	1,8
Электрический чайник	1,2
Духовой шкаф	2,3
Фен	1,3
Микроволновая печь	1,5
Утюг	1,1
Кондиционер	4
Стиральная машина	0,5
Телевизор	0,3
Холодильник	0,2
Спутниковое ТВ	0,15
Компьютер	0,12
Принтер	0,05
Монитор	0,15
Ручной электрический инструмент	1,2

Сечение кабеля, мм2	Диаметр проводника, мм	Медный провод			Алюминиевый провод
		Ток, А	Мощность, кВт		Ток, А	Мощность, кВт
		Ток, А	220 В	380 В	Ток, А	220 В	380 В
0,5 мм2	0,80 мм	6 А	1,3 кВт	2,3 кВт
0,75 мм2	0,98 мм	10 А	2,2 кВт	3,8 кВт
1,0 мм2	1,13 мм	14 А	3,1 кВт	5,3 кВт
1,5 мм2	1,38 мм	15 А	3,3 кВт	5,7 кВт	10 А	2,2 кВт	3,8 кВт
2,0 мм2	1,60 мм	19 А	4,2 кВт	7,2 кВт	14 А	3,1 кВт	5,3 кВт
2,5 мм2	1,78 мм	21 А	4,6 кВт	8,0 кВт	16 А	3,5 кВт	6,1 кВт
4,0 мм2	2,26 мм	27 А	5,9 кВт	10,3 кВт	21 А	4,6 кВт	8,0 кВт
6,0 мм2	2,76 мм	34 А	7,5 кВт	12,9 кВт	26 А	5,7 кВт	9,9 кВт
10,0 мм2	3,57 мм	50 А	11,0 кВт	19,0 кВт	38 А	8,4 кВт	14,4 кВт
16,0 мм2	4,51 мм	80 А	17,6 кВт	30,4 кВт	55 А	12,1 кВт	20,9 кВт
25,0 мм2	5,64 мм	100 А	22,0 кВт	38,0 кВт	65 А	14,3 кВт	24,7 кВт

ПУЭ, Таблица 1.3.4. Допустимый длительный ток для проводов и шнуров с резиновой и поливинилхлоридной изоляцией с медными жилами
Сечение токопроводящей жилы, мм²	Токовые нагрузки А проводов, проложенных в одной трубе (коробе, пучке)
Сечение токопроводящей жилы, мм²	открыто (в лотке)	1 + 1 (два 1ж)	1 + 1 + 1 (три 1ж)	1 + 1 + 1 + 1 (четыре 1ж)	1*2 (один 2ж)	1*3 (один 3ж)
0,5	11	—	—	—	—	—
0,75	15	—	—	—	—	—
1,00	17	16	15	14	15	14
1,5	23	19	17	16	18	15
2,5	30	27	25	25	25	21
4,0	41	38	35	30	32	27
6,0	50	46	42	40	40	34
10,0	80	70	60	50	55	50
16,0	100	85	80	75	80	70
25,0	140	115	100	90	100	85
35,0	170	135	125	115	125	100
50,0	215	185	170	150	160	135
70,0	270	225	210	185	195	175
95,0	330	275	255	225	245	215
120,0	385	315	290	260	295	250
150,0	440	360	330	—	—	—
185,0	510	—	—	—	—	—
240,0	605	—	—	—	—	—
300,0	695	—	—	—	—	—
400,0	830	—	—	—	—	—
Сечение токопроводящей жилы, мм²	открыто (в лотке)	1 + 1 (два 1ж)	1 + 1 + 1 (три 1ж)	1 + 1 + 1 + 1 (четыре 1ж)	1 * 2 (один 2ж)	1 * 3 (один 3ж)
Сечение токопроводящей жилы, мм²	Токовые нагрузки А проводов, проложенных в одной трубе (коробе, пучке)

ПУЭ, Таблица 1.3.5. Допустимый длительный ток для проводов с резиновой и поливинилхлоридной изоляцией с алюминиевыми жилами
Сечение токопроводящей жилы, мм²	Токовые нагрузки А проводов, проложенных в одной трубе (коробе, пучке)
Сечение токопроводящей жилы, мм²	открыто (в лотке)	1 + 1 (два 1ж)	1 + 1 + 1 (три 1ж)	1 + 1 + 1 + 1 (четыре 1ж)	1*2 (один 2ж)	1*3 (один 3ж)
2	21	19	18	15	17	14
2,5	24	20	19	19	19	16
3	27	24	22	21	22	18
4	32	28	28	23	25	21
5	36	32	30	27	28	24
6	39	36	32	30	31	26
8	46	43	40	37	38	32
10	60	50	47	39	42	38
16	75	60	60	55	60	55
25	105	85	80	70	75	65
35	130	100	95	85	95	75
50	165	140	130	120	125	105
70	210	175	165	140	150	135
95	255	215	200	175	190	165
120	295	245	220	200	230	190
150	340	275	255	—	—	—
185	390	—	—	—	—	—
240	465	—	—	—	—	—
300	535	—	—	—	—	—
400	645	—	—	—	—	—
Сечение токопроводящей жилы, мм²	открыто (в лотке)	1 + 1 (два 1ж)	1 + 1 + 1 (три 1ж)	1 + 1 + 1 + 1 (четыре 1ж)	1 * 2 (один 2ж)	1 * 3 (один 3ж)
Сечение токопроводящей жилы, мм²	Токовые нагрузки А проводов, проложенных в одной трубе (коробе, пучке)

ПУЭ, Таблица 1.3.6. Допустимый длительный ток для проводов с медными жилами с резиновой изоляцией в металлических защитных оболочках и кабелей с медными жилами с резиновой изоляцией в свинцовой, поливинилхлоридной, найритовой или резиновой оболочке, бронированных и небронированных
Сечение токопроводящей жилы, мм²	Ток *, А, для проводов и кабелей
	одножильных	двухжильных		трехжильных
	при прокладке
	в воздухе	в воздухе	в земле	в воздухе	в земле
1,5	23	19	33	19	27
2,5	30	27	44	25	38
4	41	38	55	35	49
6	50	50	70	42	60
10	80	70	105	55	90
16	100	90	135	75	115
25	140	115	175	95	150
35	170	140	210	120	180
50	215	175	265	145	225
70	270	215	320	180	275
95	325	260	385	220	330
120	385	300	445	260	385
150	440	350	505	305	435
185	510	405	570	350	500
240	605	—	—	—	—

ПУЭ, Таблица 1.3.7. Допустимый длительный ток для кабелей с алюминиевыми жилами с резиновой или пластмассовой изоляцией в свинцовой, поливинилхлоридной и резиновой оболочках, бронированных и небронированных
Сечение токопроводящей жилы, мм²	Ток *, А, для проводов и кабелей
	одножильных	двухжильных		трехжильных
	при прокладке
	в воздухе	в воздухе	в земле	в воздухе	в земле
2,5	23	21	34	19	29
4	31	29	42	27	38
6	38	38	55	32	46
10	60	55	80	42	70
16	75	70	105	60	90
25	105	90	135	75	115
35	130	105	160	90	140
50	165	135	205	110	175
70	210	165	245	140	210
95	250	200	295	170	255
120	295	230	340	200	295
150	340	270	390	235	335
185	390	310	440	270	385
240	465	—	—	—	—

ПУЭ, Таблица 1.3.8. Допустимый длительный ток для переносных шланговых легких и средних шнуров, переносных шланговых тяжелых кабелей, шахтных гибких шланговых, прожекторных кабелей и переносных проводов с медными жилами
Сечение токопроводящей жилы, мм²	Ток *, А, для проводов и кабелей
Сечение токопроводящей жилы, мм²	одножильных	двухжильных	трехжильных
0.5	—	12	—
0.75	—	16	14
1	—	18	16
1.5	—	23	20
2.5	40	33	28
4	50	43	36
6	65	55	45
10	90	75	60
16	120	95	80
25	160	125	105
35	190	150	130
50	235	185	160
70	290	235	200

ГОСТ 16442-80, Таблица 23. Допустимые токовые нагрузки кабелей до 3КВ включ. с медными жилами с изоляцией из полиэтилена и поливинилхлоридного пластиката, А*
Сечение токопроводящей жилы, мм²	Ток *, А, для проводов и кабелей
	одножильных		двухжильных		трехжильных
	при прокладке
	в воздухе	в земле	в воздухе	в земле	в воздухе	в земле
1,5	29	32	24	33	21	28
2,5	40	42	33	44	28	37
4	53	54	44	56	37	48
6	67	67	56	71	49	58
10	91	89	76	94	66	77
16	121	116	101	123	87	100
25	160	148	134	157	115	130
35	197	178	166	190	141	158
50	247	217	208	230	177	192
70	318	265	—	—	226	237
95	386	314	—	—	274	280
120	450	358	—	—	321	321
150	521	406	—	—	370	363
185	594	455	—	—	421	406
240	704	525	—	—	499	468

ГОСТ 16442-80, Таблица 24. Допустимые токовые нагрузки кабелей до 3КВ включ. с алюминиевыми жилами с изоляцией из полиэтилена и поливинилхлоридного пластиката, А*
Сечение токопроводящей жилы, мм²	Ток *, А, для проводов и кабелей
	одножильных		двухжильных		трехжильных
	при прокладке
	в воздухе	в земле	в воздухе	в земле	в воздухе	в земле
2.5	30	32	25	33	51	28
4	40	41	34	43	29	37
6	51	52	43	54	37	44
10	69	68	58	72	50	59
16	93	83	77	94	67	77
25	122	113	103	120	88	100
35	151	136	127	145	106	121
50	189	166	159	176	136	147
70	233	200	—	—	167	178
95	284	237	—	—	204	212
120	330	269	—	—	236	241
150	380	305	—	—	273	278
185	436	343	—	—	313	308
240	515	396	—	—	369	355

Таблица нагрузок по сечению кабеля – расчет и подбор сечения жили провода

расчет и подбор сечения жили провода

Для чего нужен расчет сечения кабеля

Выбираем по мощности

Как рассчитать по току

Расчет сечения кабеля по мощности и длине

Открытая и закрытая прокладка проводов

Сечение провода и нагрузка (мощность) таблица

Сечение кабеля

Расчет сечения провода

Соотношение тока и сечения

Чем отличается кабель от провода

Выбор кабеля

Одножильный или многожильный

Медь или алюминий

Зачем производится расчет

Что нужно знать

Какой провод лучше использовать

Расчет сечения медных проводов и кабелей

Выбор сечения кабеля по мощности

Общепринятые сечения для проводки в квартире

Выбор сечения провода исходя из количества потребителей

Токовые нагрузки в сетях с постоянным током

Что необходимо для расчёта по нагрузке

Расчёт для помещений

как выбрать марку кабеля, варианты для разных классов

Как выбрать сечение кабеля по нагрузкам из таблицы

Выбор сечения медного или алюминиевого провода по мощности и силе тока

Выбор сечения кабеля по ПУЭ

Калькулятор расчета сечения кабеля по мощности

Чем объясняется отличие в выборе сечения кабеля для скрытой и открытой проводки

Что делать, если нужно срочно проложить проводку, но нужного сечения кабеля нет

Как выбрать марку кабеля для домашней проводки

Видео: как выбрать кабель для домашней электропроводки и не ошибиться

Расчет сечения кабеля по мощности: таблица с показателями

Расчет сечения кабеля по мощности: таблица с важными характеристиками

Расчет по нагрузке

Расчет по длине

Использование таблицы сечения проводов по мощности

Формула расчетов мощности по току и напряжению

Какие есть примеры?

Расчет сечения кабеля и провода по мощности и току, для подключения частного дома (видео)

по мощности, току, с учетом длины

Выбираем сечение кабеля по мощности

Собираем данные

Суть метода

Как рассчитать сечение кабеля по току

Расчет кабеля по мощности и длине

Открытая и закрытая прокладка проводов

Расчет сечения кабеля

Таблицы ПУЭ и ГОСТ 16442-80Выбор сечения провода по нагреву и потерям напряжения.

Таблица нагрузок по сечению кабеля: выбор, расчет

Расчет суммарной мощности

Как определить сечение провода?

Как выбрать кабель по мощности?

Какие кабели лучше?

Определение нагрузки по току

Падение напряжения на кабеле

Пример расчета кабеля по падению напряжения

Заключение

0 comments on “Таблица нагрузок по сечению кабеля – расчет и подбор сечения жили провода”

Добавить комментарий Отменить ответ

Рубрики

Таблицы ПУЭ и ГОСТ 16442-80
Выбор сечения провода по нагреву и потерям напряжения.
