Схемы простых реле времени

Одним из важныхэлементов автоматических устройств являются различные электронные реле времени, предназначенные для получения заданной выдержки времени при включении и выключении различных электрических устройств и, в частности, для автоматического прекращения времени экспонирования фотобумаги через заданный промежуток времени.

Реле времени на транзисторе

На рис. 1 приведена схема электронного реле времени, собранного на транзисторе Т1. Работает реле следующим образом. В коллекторную цепь транзистора включено поляризованное реле РІ, а в цепь базы — конденсатор большой емкости С1, постоянный резистор R1 и переменный резистор R2.

В исходном состоянии контакты 1— 2 секции ВІа переключателя В1 разомкнуты и токи в цепях базы и коллектора отсутствуют В этом положении контактами 3— 4 указанного переключателя конденсатор С1 закорочен.

Рис. 1. Принципиальная схема реле времени на транзисторе.

При включении реле времени контакты 3—4 переключателя В1 будут разомкнуты, а 1— 2 замкнуты, и в цепи базы начнет протекать ток, который зарядит конденсатор СІ до напряжения источника питания Б.

После того, как конденсатор С1 зарядится, ток в цепи базы прекращается.

В момент замыкания контактов 1—2 в цепи коллектора будет проходить ток, который больше тока базы в Р раз (b — коэффициент усиления по току транзистора, включенного по схеме с общим эмиттером).

Если этот ток больше тока срабатывания реле Р1, то оно сработает, замкнет свои контакты 1— 2 и включит исполнительную цепь (например, лампу Л фотоувеличителя для фотопечати).

Так как по мере заряда конденсатора С1 ток в цепи базы будет уменьшаться, это вызовет соответствующее уменьшение тока в цепи коллектора. При токе коллектора, равном току отпускания реле Р1, последнее отпустит свой якорь, разомкнет контакты 1— 2 и выключит лампу Л фотоувеличителя.

Для повторного включения реле следует выключить и снова включить переключатель В1, в качестве которого используют обычный сдвоенный перекидной тумблер.

Время заряда конденсатора С1 зависит от его емкости и сопротивлений резисторов R1, R2. Поэтому регулируя величину переменного резистора R2, можно изменять интервал выдержки времени.

При указанных на схеме данных и использовании поляризованного реле типа РП-4, отрегулированного на ток срабатывания 0,8 ма и ток отпускания 0,4 ма, такое электронное реле обеспечивает выдержку времени до 15 сек.

Несколько рекомендаций по налаживанию описанного выше устройства. Прежде чем поляризованное реле РП-4 (паспорт У. 172.22.37) включить в коллекторную цепь транзистора, его необходимо установить в режим однопозиционной работы (с преобладанием).

Затем нужно определить полярность включения обмотки (в схеме используется только высокоомная секция). При правильном включении обмотки реле, коллекторный ток, превышающий ток срабатывания реле, должен вызывать переброску якоря (подвижного контакта) из одного крайнего положения в другое.

В процессе регулировки реле РП-4 необходимо добиться, чтобы ток отпускания был минимальным. Это позволит увеличить время выдержки.

В схеме можно использовать конденсаторы только с малой утечкой. Для более точной установки времени выдержки, которое наносится на шкалу переменного резистора R2, рекомендуется разбить его на несколько поддиапазонов (шкал).

С этой целью в схеме следует предусмотреть дополнительный переключатель для скачкообразного изменения емкости конденсатора С1.

Реле времени на составном транзисторе

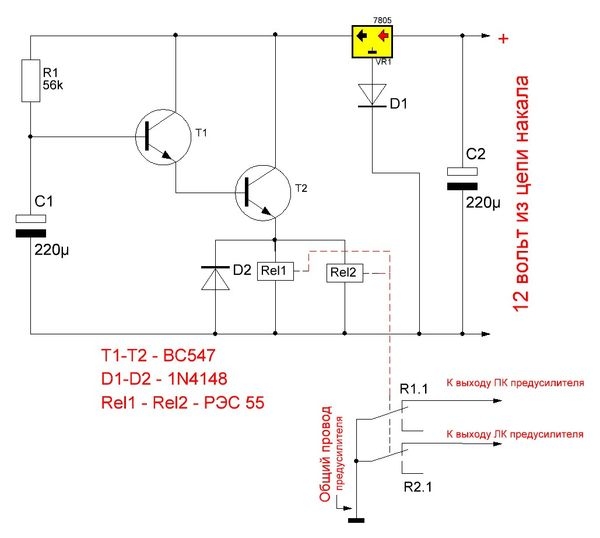

Реле времени, собранное по схеме рис. 2, отличается применением составного транзистора (T1, Т2), благодаря чему оно обладает более высокой чувствительностью.

Составной транзистор имеет коэффициент усиления по току, равный произведению коэффициентов усиления по току отдельных транзисторов, и поэтому при одном и том же управляющем токе коллекторный ток получается гораздо большим, чем в предыдущей схеме.

Это позволило отказаться от применения дорогостоящего реле и заменить его обычным электромагнитным.

Рис. 2. Реле времени на составном транзисторе.

Изменение выдержки времени осуществляется плавно — резистором R2 и скачками — переключателем В2. При испытании данной схемы с использованием реле типа РСМ-2 (паспорт 10.171.81.21), у которого из-за разгрузки якоря удалось получить токи срабатывания н отпускания 10 и 4 ма, время выдержки оказалось равным: на первом пределе 1— 6 сек, на втором— 6— 24 и на третьем пределе 24—125 сек.

Каждый из конденсаторов С2, С3 набран из нескольких конденсаторов с минимальным током утечки и рабочим напряжением не менее 10 в. Следует отметить, что пределы выдержки времени зависят от фактической емкости конденсаторов С1— С3 и величины утечки, поэтому они уточняются в процессе налаживания.

Реле времени на транзисторе (вариант 2)

Еще один вариант схемы реле времени на одном транзисторе приведен на рис. 3. В этом реле время выдержки определяется временем разряда конденсатора С1 через резисторы R1. R4 и входную цепь транзистора Т1. Изменяя величину переменного резистора R4, можно плавно изменять время выдержки.

Рис. 3. Второй вариант реле времени на транзисторе, схема.

В исходном состоянии напряжение на конденсаторе С1 равно нулю, а следовательно, на базе транзистора 77 напряжение отсутствует. Ток в цепи коллектора настолько мал, что реле Р1 не срабатывает.

При нажатии на кнопку Кн конденсатор С1 почти мгновенно заряжается до напряжения на выходе выпрямителя. Стоит только отпустить кнопку, как напряжение на конденсаторе С1 будет приложено минусом на базу транзистора, и коллекторный ток резко увеличится.

При этом реле Р1 сработает, замкнет свои нормально разомкнутые контакты 1— 2, и в исполнительную цепь будет подано питание. Якорь реле будет притянут до тех пор, пока конденсатор С1 не разрядится.

По мере разряда конденсатора ток коллектора будет уменьшаться, Когда он станет меньше тока отпускания реле, последнее разомкнет контакты 1— 2 и подача напряжения на исполнительную цепь прекратится.

Время разряда конденсатора С1 в основном определяется переменным резистором R4, шкала которого проградуирована в секундах. Электромагнитное реле Р1 имеет те же параметры, что и в предыдущей схеме.

Трансформатор Тр1 выполнен на сердечнике Ш16, толщина набора 20 мм. Обмотка 1а содержит 1900 витков, а обмотка 16—1400 витков провода ПЭВ-1 0,12. Обмотка II содержит 925 витков провода ПЭВ-0,15. Для получения различных выпрямленных напряжений от 700, 775 и 850-го витка делаются отводы.

Электронное реле времени на лампе

На рис. 4 приведена схема лампового электронного реле времени, предназначенного для получения выдержки времени длительностью 0,5— 60 сек с точностью ±2%. Управление работой реле осуществляется ручкой установки выдержки времени (R1) и кнопкой Кн.

Работает реле времени следующим образом: в исходном положении бумажный конденсатор С2 заряжен до напряжения на выходе выпрямителя и анодный ток имеет величину, достаточную для срабатывания поляризованного реле Р1.

При срабатывании реле РІ замыкаются его контакты 1— 2 и размыкаются контакты 2— 3, тем самым разрывая цепь питания промежуточного реле Р2 и индикаторной лампочки Л2.

Рис. 4. Электронное реле времени на лампе, принципиальная схема.

Для того чтобы начался отсчет времени выдержки, необходимо нажать кнопку Кн. При этом конденсатор С2 практически мгновенно разряжается и на управляющей сетке левого триода лампы Л1 окажется большое отрицательное смещение, лампа запрется, ее анодный ток станет равным нулю, и реле Р1 отключится.

Отключение реле Р1 вызовет размыкание контактов 1—2 (Р1) и начало заряда конденсатора С2. Одновременно при замыкании контактов 2— 3 (реле Р1) включается индикаторная лампочка Л2 и реле Р2. Реле Р2 сработает и контактами 1— 2 (Р2) включит питание на исполнительную цепь — гнезда «Выход». Таким образом, отсчет выдержки времени начинается с момента отключения реле Р1.

По мере заряда конденсатора С2 напряжение на нем возрастает, а следовательно, отрицательное напряжение на управляющей сетке уменьшается. Уменьшение отрицательного напряжения на сетке лампы вызывает увеличение анодного тока. При значении анодного тока, равным току срабатывания реле Р1, последнее срабатывает и выключает питание промежуточного реле Р2 и сигнальной лампочки Л2.

Для повторного включения реле времени необходимо снова нажать на кнопку Кн. Для того, чтобы реле работало в импульсном режиме, необходимо замкнуть «на постоянно» контакты кнопки Кн. В этом случае будет иметь место беспрерывное повторение циклов через промежутки времени порядка 125 мсек.

Указанную величину пауз между циклами можно изменять в достаточно широких пределах, изменяя емкость конденсатора С3. Длительность цикла в широких пределах регулируется переменным резистором R1.

Поляризованное реле Р1 типа РП-4 (паспорт У. 172.20.48). Можно применить реле РП-5 с сопротивлением обмоток 3000— 5000 ом. Реле Р2 электромагнитного тип г. с сопротивлением обмоток 5 ом для работы от напряжения переменного тока 6,3 в.

Трансформатор Тр1 имеет сердечник из пластин Ш16, толщина набора 20 мм. Обмотка 1 содержит 2400 витков провода ПЭЛ 0,15, обмотка II — 4800 витков провода ПЭЛ 0,07, обмотка III— 125 витков провода ПЭЛ 0,62. Практически в конструкции можно использовать любой трансформатор питания от приемников третьего класса, выпускаемых нашей промышленностью.

Приведенные здесь схемы простых реле времени не сложны, их можно собрать из деталей в наличии.

Источник: С. Л. Матлин — Радиосхемы (пособие для радиокружков), 1974г.

3 схемы разной сложности, простой таймер 12В, таймеры на микросхемах

Основной составляющей технического оснащения современного дома может стать сделанное реле времени своими руками. Суть такого контроллера состоит в размыкании и замыкании электрической цепи по заданным параметрам с целью контроля наличия напряжения, например, в осветительной сети.

Предназначение и конструктивные особенности

Самое совершенное такое устройство — это таймер, состоящий с электронных элементов. Его момент срабатывания управляется электронной схемой по заданным параметрам, а само время отпускания реле исчисляется в секундах, минутах, часах или сутках.

По общему классификатору таймеры выключения или включения электрической схемы подразделяются на следующие виды:

Устройство механического исполнения.
Таймер с электронным выключателем нагрузки, например, построенный на тиристоре.
Прибор принцип работы, которого построен на пневматическом приводе выключения и включения.

Конструктивно таймер срабатывания может изготавливаться для установки на ровной плоскости, с фиксатором на DIN рейку и для монтажа на передней панели щита автоматики и индикации.

Также такое устройство по способу подключения бывает переднее, заднее, боковое и втыкаемое через специальный разъемный элемент. Программирование времени может выполняться с помощью переключателя, потенциометра или кнопок.

Как уже отмечалось, из всех перечисленных видов приборов срабатывания на заданное время, наибольшим спросом пользуется схема реле времени с электронным элементом выключения.

Это объясняется тем, что такой таймер, работающий от напряжения, к примеру, 12v, имеет следующие технические особенности:

компактные габариты;
минимальные энергетические затраты;
отсутствие подвижных механизмов за исключением контактов выключения и включения;
широко программируемое задание;
большой срок эксплуатации, независимый от циклов срабатывания.

Самое интересное, что таймер просто сделать своими руками в домашних условиях. На практике существуют многие виды схем, дающих исчерпывающий ответ на вопрос как сделать реле времени.

Самый простой таймер 12В в домашних условиях

Наиболее простое решение — это реле времени 12 вольт. Такое реле может быть запитано от стандартного блока питания на 12v, каких очень много продается в различных магазинах.

На рисунке ниже приведена схема устройства включения и автоматического выключения осветительной сети, собранная на одном счетчике интегрального типа К561ИЕ16.

Рисунок. Вариант схемы 12v реле, при подаче питания включающего нагрузку на 3 минуты.

Данная схема интересная тем, что в качестве генератора тактирующих импульсов выступает мигающий светодиод VD1. Частота его мерцаний составляет 1,4 Гц. Если светодиод конкретно такой марки найти не удастся, то можно использовать подобный.

Рассмотрим исходное состояние срабатывания, в момент подачи питания 12v. В начальный момент времени конденсатор С1 полностью заряжается через резистор R2. На выводе под №11 появляется лог.1, делающий данный элемент обнуленным.

Транзистор, подсоединенный к выходу интегрального счетчика, открывается и подает напряжение 12В на катушку реле, через силовые контакты которого замыкается цепь включения нагрузки.

Дальнейший принцип действия схемы, работающей на напряжении 12В, состоит в считывании импульсов, поступающих с индикатора VD1 с частотой 1,4 Гц на контакт №10 счетчика DD1. С каждым снижением уровня поступающего сигнала происходит, так сказать, приращение значения счетного элемента.

При поступлении 256 импульса (это равняется 183 секундам или 3 минутам) на контакте №12 появляется лог. 1. Такой сигнал является командой для закрывания транзистора VT1 и прерывания цепи подключения нагрузки, через контактную систему реле.

Одновременно с этим, лог.1 с вывода под №12 поступает через диод VD2 на тактовую ногу C элемента DD1. Этот сигнал блокирует в дальнейшем возможность поступления тактовых импульсов, таймер срабатывать больше не будет, вплоть до пересброса питания 12В.

Исходные параметры для таймера срабатывания задаются разными способами подсоединения транзистора VT1 и диода VD3, указанных на схеме.

Немного преобразив такое устройство можно сделать схему, имеющую обратный принцип действия. Транзистор КТ814А следует поменять на другой тип — КТ815А, эмиттер подключить к общему проводу, коллектор к первому контакту реле. Второй контакт реле следует подключить к напряжению питания 12В.

Рисунок. Вариант схемы 12v реле, включающего нагрузку через 3 минуты после подачи питания.

Теперь после подачи питания реле будет отключено, а открывающий реле управляющий импульс в виде лог.1 выхода 12 элемента DD1 будет открывать транзистор и подавать на катушку напряжение 12В. После чего, через силовые контакты будет происходить подключение нагрузки к электрической сети.

Данный вариант таймера, функционирующий от напряжения 12В, на отрезке времени 3 минуты будет держать нагрузку в отключенном состоянии, а затем подключит её.

При изготовлении схемы, не забудьте расположить конденсатор ёмкостью 0.1 мкФ, на схеме имеющий обзначение C3 и напряжением 50В как можно ближе к питающим выводам микросхемы, иначе счетчик будет часто сбоить и время выдержки реле будет иногда меньше, чем должно быть.

Интересной особенностью принципа работы данной схемы является наличие дополнительных возможностей, которые легко реализовать.

В частности, это программирование времени выдержки. Применив, к примеру, такой DIP-переключатель как показано на рисунке, вы можете соединить одни контакты переключателей с выходами счетчика DD1, а вторые контакты объединить вместе и подключить к точке соединения элементов VD2 и R3.

Таким образом, с помощью микропереключателей вы сможете программировать время выдержки реле.

Подключение точки соединения элементов VD2 и R3 к различным выходам DD1 изменит время выдержки следующим образом:

Номер ноги счётчика	Номер разряда счётчика	Время выдержки
7	3	6 сек
5	4	11 сек
4	5	23 сек
6	6	45 сек
13	7	1. 5 мин
12	8	3 мин
14	9	6 мин 6 сек
15	10	12 мин 11 сек
1	11	24 мин 22 сек
2	12	48 мин 46 сек
3	13	1 час 37 мин 32 сек

Комплектация схемы элементами

Чтобы изготовить такой таймер, работающий на напряжении 12v требуется правильно подготовить детали схемы.

Элементами схемы являются:

диоды VD1 – VD2, имеющие маркировку 1N4128, КД103, КД102, КД522.
Транзистор, подающий напряжение 12v на реле — с обозначением КТ814А или КТ814.
Интегральный счетчик, основа принципа работы схемы, с маркировкой К561ИЕ16 или CD4060.
Светодиодное устройство серии ARL5013URCB или L816BRSCB.

Здесь важно помнить, что при изготовлении самодельного устройства необходимо применять элементы, указанные в схеме и соблюдать правила техники безопасности.

Простая схема для новичков

Начинающим радиолюбителям можно попробовать сделать таймер, принцип действия которого максимально прост.

Тем не менее, таким простым устройством можно включать нагрузку на конкретное время. Правда, время на которое подключается нагрузка всегда одно и то же.

Алгоритм работы схемы заключается в следующем. При замыкании кнопки, имеющей обозначение SF1, конденсатор C1 полностью заряжается. Когда она отпускается, указанный элемент C1 начинает разряжаться через сопротивление R1 и базу транзистора, имеющего обозначение в схеме — VT1.

На время действия тока разрядки конденсатора C1, пока его достаточно для поддержания транзистора VT1 в открытом состоянии, реле K1 будет во включенном состоянии, а затем отключится.

Указанные номиналы на элементах схемы обеспечивают длительность работы нагрузки на протяжении 5 минут. Принцип действия устройства такой, что время выдержки зависит от ёмкости конденсатора C1, сопротивления R1, коэффициента передачи тока транзистора VT1 и тока срабатывания реле K1.

При желании вы можете изменить время срабатывания изменив ёмкость C1.

Где купить

Приобрести таймер или реле времени можно как в специализированном магазине, так и онлайн в Интернет-магазине. Во втором случае, особого внимания заслуживает бюджетный вариант приобретения изделий на сайте Алиэкспресс. Для некоторых приборов есть вариант отгрузки со склада в РФ, их можно получить максимально быстро, для этого при заказе выберите «Доставка из Российской Федерации»:

Видео по теме

Facebook

Twitter

Мой мир

Вконтакте

Одноклассники

Как сделать простое реле времени, пайка схемы временной задержки включения нагрузки.

Порой возникает необходимость в отсроченном включении или выключении тех или иных электроприборов. Существуют специальные электронные схемы задержки времени срабатывания, которые называются реле времени. Их задача сводится к тому, что после своего включения (подачи питающего напряжения на саму схему) они ждут определенное время, по истечению которого происходит их срабатывание и замыкание управляющих контактов обычного реле, что стоит внутри их схемы. Эти контакты являются ключами, что уже могут управлять включением или выключением различных сторонних электрических устройств, нуждающиеся в подобной задержки времени. Время задержки можно выставить изначально специальным переменным резистором, который находится на самом корпусе реле времени.

В этой статье я хочу предложить вашему вниманию достаточно простую схему электронного реле времени, что питается от напряжения 12 вольт. И в общих чертах поясню принцип работы данной схемы задержки времени. Вот сама принципиальная схема.

Итак, время задающими элементами в этой схеме являются переменный резистор R1 и конденсатор C1. После подачи на схему электропитания величиной 12 вольт оно начинает постепенно перераспределяться между этими элементами. То есть, изначально конденсатор C1 находится в разряженном состоянии, на нем напряжение равно нулю, и все, поданное на схему, напряжение оседает на резисторе R1. С течением времени C1 начинает накапливать электрический заряд, напряжение на нем начинает постепенно увеличиваться, в то время как на R1 оно уменьшается (идет перераспределение). Напряжение на конденсаторе C1 достигнув определенной величины способствует открыванию транзистора VT1.

Как известно, чтобы биполярный кремниевый транзистор перешел из закрытого состояния (не пропускал ток через переход коллектор-эмиттер) в открытое (начал пропускать ток через переход коллектор-эмиттер) нужно чтобы на переходе база-эмиттер появилось некое напряжение насыщения транзистора, равное где-то в среднем 0,6 вольт. Так вот, получается следующее, время задающий конденсатор постепенно накапливает на себе электрический заряд (скорость заряда зависит от величины сопротивления R1, чем он больше, тем дольше будет заряжаться C1). Напряжение на C1 постепенно увеличивается, а поскольку параллельно конденсатору стоит цепь, состоящая из транзисторного перехода база-эмиттер, резистора R2 и R3, то это напряжение увеличивается и на этих элементах.

И как только на база-эмиттерном переходе VT1 напряжение достигло величины 0,6 вольт, транзистор перешел в открытое состояние, через его переход коллектор-эмиттер пошел ток, после чего произошло открытие и транзистора VT2. И у второго транзистора, после его открытия, пошел ток через его коллектор-эмиттерный переход, что способствовало включению реле K1. Данное реле после своего срабатывания замкнуло (или разомкнуло) свои контакты и привело в действие ту электрическую цепь, что нужно было включить или выключить с определенной задержкой времени.

Стоит обратить внимание, что на схеме параллельно катушки реле K1 стоит диод VD1. Включение у него обратное (плюс диода подключен к минусу питания, а минус диода на плюс питания). Зачем нужен этот диод? Дело в том, что у любых катушек существует такое свойство как самоиндукция. То есть, если мы подадим напряжение на катушку, а потом резко его снимем, то на концах данной катушки образуется ЭДС самоиндукции (сгенерируется некоторая величина напряжения, которое в значительной степени может превышать напряжение, что было подано изначально). Этот возникший всплеск напряжения легко может негативно повлиять на чувствительные элементы электрической схемы. В нашем случае могут выйти из строя транзисторы VT1 и VT2. Роль диода VD1 заключается как раз в закорачивании этого всплеска ЭДС самоиндукции. Он как бы гасит ЭДС на себе, защищая схему.

Итак, схема отработала цикл, контакты реле включили или выключили ту электрическую цепь, которая нуждалась в задержке времени срабатывания. Для того, чтобы схему сбросить, нужно, либо отключить от нее питание, либо же нажать кнопку S1, которая замкнет конденсатор C1 и обнулит его электрический заряд (напряжение сведя к нулю). После отпускания кнопки S1 реле времени начнет новый отсчет времени, после чего опять сработает. Кнопка S1 должна быть без фиксации, иначе реле времени после своего включения так и не начнет отсчет времени.

В принципе данная схема простого реле времени особо не капризна к величине напряжения своего питания. Она будет нормально работать и при 9 вольтах, и при 15. Тогда нужно будет поставить реле, у которого катушка будет рассчитана на величину подаваемого напряжения питания. Кроме этого нужно еще учесть, что в данной схеме я поставил маломощное реле, его катушка потребляет всего 50 миллиампер. Эта катушка стоит последовательно с транзистором VT2 (его переходом коллектор-эмиттер). Максимальный ток данного транзистора 100 миллиампер. То есть, у транзистора есть достаточный запас по коллекторному току. Если же в схему поставить более мощное реле, у которого катушка будет потреблять более 100 миллиампер (да и на пределе, чтобы было, не желательно), то скорее всего транзистор VT2 не выдержит и сгорит. В таком случае в место него нужно поставить более мощный, например КТ815 (у которого максимальный ток 1,5 ампер) или КТ817 (ток 3 ампера).

Видео по этой теме:

P.S. Например, когда я ставил C1 с емкостью в 100 мкф и R1 с сопротивлением в 100 Ом, то время задержки включения данного реле времени было около 3 секунд. Следовательно, чем больше емкость конденсатора и чем больше сопротивление резистора, тем длительнее задержку можно получить. Экспериментируйте, подбирайте нужные времязадающие элементы, наслаждайтесь работой схемы. Эта схема после своей сборки сразу же начинает нормально работать, если конечно все детали годные и находятся в рабочем состоянии!

схема на 12в (фото, видео)

Реле времени сегодня является электронным устройством, которое устанавливается на любые бытовые приборы, для которых имеет значение отсчет времени. Поэтому большой интерес для любителей электроники является самостоятельная сборка реле времени.

При этом, выдержки времени нужны не только для включения и выключения приборов, но также и для мощности нагрева, как это предусматривают микроволновые печи. В зависимости от времени включения происходит ее нагрев.

Устройство

Для того, чтобы понять, как устроено электронное реле, полезно вспомнить старые механические регуляторы времени. Скажем, у прежних стиральных машин поворот вынесенной на корпус ручки включал исполнительный механизм. Одновременно запускалась выдержка. По прошествии заданного времени исполнительный механизм отключался. По такому алгоритму работают любые включатели времени либо таймеры, даже находящиеся в микроконтроллере (МК).

Хотя сегодня, в век электроники, существуют очень много электронных часовых механизмов и реле, то возникает вопрос о необходимости изготовления механизма, регулирующего время своими руками. Ответить на него очень просто. Часто дома приходится делать что-то, где потребуются дозированные временные границы. Поэтому простые механизмы регулирования временивозможно собрать и самому, своими руками.

Простая радиосхема

Схема печатной платы реле на 12 в

Приведем одну из наиболее простых схем. Для наглядности приводится схема и изображение печатной платы реле на 12 в.

Представим, что кнопка sb1 выключена. На обкладке конденсатора с1 сейчас напряжения нет. В результате этого, транзисторы закрыты и в обмотках реле ток отсутствует. После включения кнопки происходит заряд емкости с1, открывающий транзистор vt1, к базе которого прикладывается отрицательное напряжение. В итоге будет открыт второй транзистор и сработает реле k1.

Если отпустить кнопку, то произойдет разряд конденсатора по цепи: r2-r3 эмиттер vt1-r4.

Реле остается включенным, до того момента, когда напряжение на контактах емкости не снизится до 2-3 вольт. На протяжении этого времени соединения реле будут пребывать в одном из положений: либо включенном, либо отключенном.

Временная выдержка регулируется в пределах, которые зависят от емкости с1 и суммы сопротивлений подключенных к ней цепей. Задержка по длительности может регулироваться с помощью сопротивления r3. Получение более увеличенных пределов выдержек возможно с помощь увеличения номиналов с1 и r3. Схема простая, микросхемы отсутствуют.

Если нужно изготовить реле времени на 220 в, то можно воспользоваться следующей схемой. Здесь представлена очень простая схема подключения.

Схема

С включением соединенияs1 емкость с1 будет заряжаться, на управляющую ножку тиристора подается плюс, тиристор откроется и при этом загорится последовательно соединенная в цепь лампа L1. Пока конденсатор заряжается, по нему перестает проходить ток. Соответственно тиристор закрывается и происходит выключение лампы.

При выключении контакта s1 емкость разряжается посредством резистора r1 и реле времени возвращается в первоначальное положение. Продолжительность горения лампы будет около 4 -7 секунд. Для того, чтобы увеличить задержку, нужно изменить емкость конденсатора. Такое реле можно поставить для включения освещения на лестничной площадке или подключить к АВР.

10 часовой таймер на микросхемах К155ЛА3 и К176ИЕ5

В данной схеме основной упор сделан на микросхему D1. Подобная микросхема может работать с различными устройствами на 12 в.Вся же схема, собранная своими руками, тоже имеет различное применение. Например, если ее подключить к контактору, то можно дистанционно управлять электроприборами, как пускателем. Подобные контакторы, управляемые слабыми токами, могут использоваться в различных автоматических системах, например, открывать ворота гаража или включать в нем освещение.

На одном контакторе возможно своими руками собрать схему АВР. Такие схемы АВР устанавливаются для включения и *выключения устройств телемеханики и уличного освещения. Автоматическое включение резерва (АВР) необходимо для быстродействия при отключении питания. Система АВР содержит в себе часовой механизм, который через минимальную задержку времени отключает цепь силового трансформатора. Обычно такие АВР, использующие именно часовые механизмы работают на электрических подстанциях.

Многофункциональные релейные устройства

Своими руками можно собрать и многофункциональные релейные устройства, которые могут быть применены в домашнем хозяйстве. Ими можно организовать включение и выключение отопления, вентиляции, освещения. Многофункциональные устройства могут работать с любыми заданными промежутками времени. Задержку можно настроить в интервале от 0,1 сек и до 24 суток, при этом напряжение питание может быть от 12 до 220в переменного или постоянного тока.

Главными функциями работы реле в таких случаях считаются:

Задержка выключения, происходящую за счет переключающихся контактов,
Задержка срабатывания устройства.

устройство, виды, схема для выполнения своими руками

Наиболее простым и несложным прибором, позволяющим автоматизировать различные действия, является реле времени с задержкой выключения на 220 В. Изменение рекламы на вывесках, контроль поливочных систем, включение приборов в определённое время, подача электричества, воды — всё это и многое другое возможно осуществить, используя такое несложное устройство. Современные реле несложны в настройках режимов работы и позволяют их выполнить даже людям, не разбирающимся в технике.

Назначение, виды и принцип работы

Реле времени — это прибор, предназначенный для автоматизации действий в зависимости от установленного интервала времени. Другими словами, устройство позволяет отсрочить запуск процесса на какой-то промежуток времени. Конструктивно прибор состоит из следующих частей:

управляющая;
выдерживающая;
исполнительная.

Управляющая часть обеспечит запуск при появлении разрешающего сигнала, поступающего на элементы схемы. Выдерживающая часть переводит прибор в режим паузы, а исполнительная уже непосредственно коммутирует подключённую к выходу нагрузку.

Простое реле времени с задержкой включения 220 В предназначено для управления отсрочкой по времени, например, отключение света через пять минут после его включения. Наиболее распространёнными типами реле являются: электромеханическое, электромагнитное, программируемое.

В простых случаях применяют первые два вида реле, использующие одну настройку. Программируемый тип обладает расширенными возможностями. Основная его способность заключается в возможности создания цикличности действия и гибкости настройки. Благодаря чему такое реле является универсальным для любой сферы применения и настраивается с высокой точностью. Оно может управляться дистанционно, комплектоваться удобной системой индикации, а также использоваться в схемах вместо импульсного реле.

По способу расположения разделяются на отдельностоящие, встраиваемые и модульные. Отдельностоящие — это независимые устройства, выполняемые в отдельном корпусе с выносным устройством питания. Например, реле времени для фотопечати. Встраиваемые устройства представляю собой плату и механизм без корпуса. Они составляют единое целое с другими сложными приборами, например, таймер-программатор в микроволновой печи или накладной выключатель с выдержкой времени. Модульные приборы выпускаются с креплениями, выполненными под din-рейку, и предназначены они для расположения в щитовых шкафах.

Электромагнитный тип устройства

Используется в линии постоянного тока. Преимущество электромагнитных реле заключается в низкой цене, а недостаток — в ограниченном ресурсе работы. Основными частями, из которых состоит устройство, являются:

катушка;
магнитопровод;
якорь;
траверс;
пружина.

Между якорем и сердечником располагается стойкая к намагничиванию прокладка. Основное её назначение защита якоря от контакта с сердечником. Движение якоря в катушке создаётся магнитным полем в результате прохождения электрического тока по её виткам. Если прокладки не будет, то пружина не преодолеет действия остаточной намагниченности и подвижные контакты на траверсе не разомкнутся. Толщина прокладки влияет на время задержки срабатывания.

Регулировка задержки времени происходит выставлением величины натяжения пружины. Для этого в конструкции предусмотрен регулировочный винт. Выдержка времени осуществляется закорачиванием или отключением катушки реле.

При закорачивании катушки магнитное поле исчезает или достигает малой величины. После отключения подачи питания из-за замыкания катушки в контуре образуется самоиндукция, поддерживающая некоторое время значение тока. Магнитное поле, а значит и сила, удерживающая якорь, начинает постепенно уменьшаться.

Для того чтобы величина магнитного поля при отключении катушки медленно уменьшалась, применяются так называемые демпферы, образующие вторичный контур. Материалом для их изготовления служит медь или алюминий. При исчезновении магнитного поля в демпфере индуктируется ток, чем меньше его масса, тем и время выдержки меньше. Используя разные съёмные демпферы, изменяют и время задержки.

Реле с пневматической и анкерной задержкой

Главной частью этого типа является электромагнит. Он применяется как постоянного, так и переменного тока. В качестве устройства задержки используется пневмонический демпфер или часовой. Достоинство такого метода работы устройства его независимость от формы запитывающего сигнала и температуры окружающей среды. Основной элемент анкерной конструкции пружина, степенью сжатия которой управляет электромагнит. Пневматические реле разрешают регулировать время в пределах от 0,4 до двух минут с точностью десять процентов. Для анкерных устройств время паузы составляет от 7 до 20 секунд с той же точностью.

Кроме электромагнита, пневматическое реле содержит:

пневматический замедлитель;
колодку;
резиновую диафрагму;
иглу регулировки.

Электромагнит, срабатывая, опускает колодку под давлением пружины. Скорость опускания зависит от диаметра отверстия, через него воздух поступает в верхнюю часть. Изменяя скорость подачи воздуха и регулируя размер отверстия, изменяют и время задержки.

Приборы моторного типа

Устройства позволяют коммутировать мощную нагрузку. Точность работы составляет пять процентов, при этом они могут совершить более 1 тыс. циклов срабатывания. Время задержки достигает 30 минут. В конструкции применяется электродвигатель с регулируемыми оборотами. При подаче питания на двигатель происходит его запуск, через муфту вращение передаётся на диски с кулачками. Последние и воздействуют на выходные клеммы.

В зависимости от расположения кулачков происходит замыкание или размыкание контактов. Время задержки определяется начальным положением дисков. Как только питание пропадает, диски под действием возвратной пружины возвращаются в исходное состояние. Время возврата не превышает секунду.

Электронная задержка времени

Цифровые приборы наиболее функциональные и распространённые типы реле. Их достоинство в обработке сигналов цифровым способом, что позволяет получить высокую степень точности. Выпускаются такие реле времени с задержкой выключения на 12 В, 24 В, 220 В и других величин. Работа устройства не зависит от изменения величины и частоты входного сигнала. Этот типа прибора наиболее безопасен в эксплуатации, так как имеет гальваническую развязку с цепью питания.

Принцип работы основан на использовании переходных процессов в резистивно-ёмкостных и индуктивных цепях. Для формирования задержки применяются специализированные микросхемы, позволяющие программировать таймеры. Программирование таймера сводится к установке времени. Оно может быть аналоговым либо цифровым.

Управляя величиной напряжения на конденсаторе, формируется интервал времени. Он равен его значению от момента подачи сигнала на цепочку, до достижения требуемого уровня напряжения на конденсаторе. Разряд конденсатора происходит по экспоненциальной функции. Для увеличения времени задержки используется автоколебательная схема, а степень точности достигается добавлением в схему кварца. Устройство с небольшими задержками времени выполняется на основе одного цикла заряд-разряд, а с более длинными из нескольких.

Для получения напряжения требуемого для различных частей схемы, на её входе располагается преобразователь. Кроме этого, он формирует уровень опорного напряжения. Таким образом, в цифровых реле задержка времени задаётся зарядно-разрядной цепочкой и компаратором. Подсчёт числа импульсов генератора и изменение величины времени, осуществляется с помощью счётчика. Получая импульсы от генератора, счётчик проводит их подсчёт. Дешифратор анализирует состояние счётчика и формирует сигнал, пересылаемый в исполнительный блок.

Основные характеристики устройства

В специализированных торговых точках встречаются устройства задержки с различными характеристиками, выпускающиеся разными производителями. Качество продукции от именитых производителей подтверждается сертификатами и гарантируемым ими сроком работы. Из популярных компаний выделяются: Hager, Аско, Eaton, ABB, Schneider, Новатек. Независимо от типа и модели, реле времени характеризуются следующими параметрами:

Напряжение питания. Значение уровня сигнала необходимого для работы прибора, единица измерения вольт.
Максимальный ток. Величина тока, которую может пропустить через себя устройство без повреждения узлов своей схемы, измеряется в амперах.
Диапазон времени. Время срабатывания.
Расчётное напряжение. Значение величины коммутируемого сигнала и его форма.
Рабочая температура. Среднее значение составляет от -20 до 50 °C.
Функциональность. Выпускаются одноканальные устройства и многоканальные с независимым управлением.
Наибольшее сечение кабеля возможное для коммутации.
Степень защиты. Должно соответствовать значению не ниже IP 24.
Способ регулировки. Цифровой или аналоговый.
Дополнительные возможности. Устройства с реле времени могут включать в себя различные датчики. Например, при использовании датчика движения прибор среагирует на попадание объекта в его поле действия. При этом каждое движение поддерживает это освещение. Как только движение прекращает регистрироваться, свет через некоторое время выключится.
Способ монтажа. Могут располагаться в щитке, устанавливаться в розетку или монтироваться вместо обычного выключателя.

Для цифровых устройств выделяют ещё и период программирования. Например, электронное реле времени на 220 В программируется на неделю или сутки, что позволяет установить оптимальные настройки работы.

Подключение прибора обычно не вызывает проблем. Устройство включается в разрыв линии подходящей к нагрузке. С каждым реле временем должна идти инструкция от производителя с подробной схемой подключения и её описанием. При этом она может быть изображена и на самом корпусе прибора.

Самостоятельное изготовление

При желании можно сделать таймер включения и выключения электроприборов своими руками. Перед тем как приступить к исполнению, нужно определиться с задачами, найти схему устройства и требуемые радиодетали. Схемы существуют разной степени сложности.

Схема реле на транзисторе

Простая схема реле задержки выключения 12 В собирается на одном транзисторе, и не содержит дефицитных деталей. Эта очень простая к повторению схема. После сборки не требует настройки. Такое устройство будет работать не хуже приобретённого в магазине.

В качестве VT1 используется любой транзистор n-p-n проводимости. При подаче питания конденсатор заряжаться. При достижении на нём пороговой величины напряжения, транзистор открывается и срабатывает реле K1. Изменяя значение С1 и R2, регулируется время включения. Задержка включения в таком исполнении достигает 10 секунд. Для того чтобы при снятии питания реле оставалось замкнутым некоторое время, параллельно питанию схемы устанавливается конденсатор большой ёмкости.

Управление задержкой на микросхеме

Простая схема управления светом, вентилятором, или другой нагрузкой может быть собрана на NE555. Специализированная микросхема NE555 есть не что иное, как таймер. Выходной ток устройства 200 мА, ток потребления 203 мА. Погрешность таймера не превышает один процент и не зависит от изменения сигнала в сети 220 вольт.

Схема работает от источника постоянного напряжения. Уровень сигнала питания схемы выбирается в диапазоне от 9 до 14 Вольт. Цепочка, состоящая из резисторов R2, R4 и конденсатора C1 задаёт время задержки. Рассчитать это время можно воспользовавшись формулой t = 1. 1*R2*R4*C1. После нажатия кнопки SB1 происходит замыкание контактов K1.1. Через время t они разомкнутся. Для того чтобы таймер начинал отсчёт времени не от момента нажатия на кнопку, а в момент отпускания, понадобится использовать кнопку с нормально замкнутыми контактами.

Время подстройки легко регулировать с помощью переменного резистора R2. Такую схему удобно собрать на плате, выполненной из текстолита или гетинакса. После правильной сборки и при исправных радиодеталях схема работает сразу.

Простое реле времени с задержкой включения своими руками

Здравствуйте уважаемые читатели сайта sesaga.ru. Совсем недавно возникла необходимость в реле времени с задержкой включения, через которое планировалось питать вытяжные вентиляторы в туалете и ванной комнате. Идея заключалась в том, чтобы зря не гонять вентиляторы если находишься в указанных помещениях менее минуты: здесь и экономия электроэнергии и меньший износ деталей вентилятора.

Покупать реле выходило дороговато, а в интернете схему с нужными параметрами не нашел. Поэтому пришлось заняться разработкой схемы реле времени самостоятельно, после чего на свет родилась вот такая простенькая конструкция. Причем такое реле может собрать любой начинающий радиолюбитель всего за один день.

Внимание! Эта конструкция имеет бестрансформаторное питание от сети переменного тока. Собирая ее, обращайте особое внимание на соблюдение техники безопасности при работе с электроустановками.

1. Принципиальная схема реле времени с задержкой включения.

Реле времени содержит 12 деталей и состоит из двух частей: узла питания и узла реле времени.

Узел реле времени собран на интегральном таймере DA1 и реле KL1. Если узел питания убрать, то узел реле времени можно использовать для включения нагрузки на напряжение питания 12 Вольт, например, включение магнитолы, света или подсветки в салоне автомобиля.

Устройство работает так: при включении выключателя SA1 запускается счетчик таймера DA1 и с этого момента начинается отчет времени задержки, по истечении которого на выходе таймера DA1 формируется сигнал, включающий реле KL1, которое своими контактами KL1. 1 включает вытяжной вентилятор.

Узел питания собран по бестрансформаторной схеме с гасящим конденсатором С3. Резистор R2 служит для ускорения процесса разрядки конденсатора С3 при выключении устройства. Напряжение после конденсатора С3 выпрямляется диодами VD4 и VD5 и стабилизируется стабилитроном VD3. Конденсатором С2 сглаживаются пульсации выходного напряжения, которое составляет 12 Вольт.

На интегральном таймере NE555 (отечественный аналог КР1006ВИ1) собран узел задержки включения реле. Узел задержки представляет схему одновибратора, управляемого по цепи питания.

В момент подачи питания таймер DA1 начинает отчет времени, по истечении которого на выходе (вывод №3) формируется положительный импульс выходного напряжения, включающий реле KL1, которое замыканием своих контактов KL1.1 подает питание на вытяжной вентилятор.

За счет того, что таймер NE555 обеспечивает на выходе ток нагрузки до 200mA, не пришлось устанавливать транзистор для управления выходным реле KL1.

Время задержки включения реле задается емкостью электролитического конденсатора С1 и величиной сопротивления резистора R1. При указных номиналах этих деталей на принципиальной схеме время задержки составляет 70 секунд.

Диод VD1 устраняет влияние возможных выбросов напряжения питания таймера в течение отчета времени задержки, а диод VD2 служит для надежного срабатывания реле KL1. Время задержки в секундах рассчитывается по формуле: Т = 1,1*R1*C1.

2. Конструкция и детали.

Все детали реле времени размещены на печатной плате размерами 84х29 мм, которая вмонтирована в корпус вентилятора.

Печатная плата рассчитана на установку постоянных резисторов типа МЛТ или на аналогичные импортные. Времязадающий резистор R1 составлен из резисторов 1МОм и 510 кОм мощностью по 0,125 Вт и включенных последовательно. Резистор R2 мощностью 0,5 Вт и сопротивлением 470 кОм.

Постоянный конденсатор С3 может быть емкостью от 0,68 до 1,0 микрофарад и напряжением не менее 400В. Времязадающий электролитический конденсатор С1 емкостью 47 микрофарад и напряжением 15В, а С2 емкостью 220 микрофарад и напряжением не менее 25 Вольт.

В конструкции использованы импортные диоды типа 1N4007. Можно устанавливать любые выпрямительные диоды, рассчитанные на ток 1 Ампер и напряжение не менее 300 Вольт. Стабилитрон VD3 с напряжением стабилизации 12 В. Обмотка реле KL1 на напряжение 12 В, а контакты KL1.1 должны коммутировать напряжение 220 В.

При исправных деталях и правильном монтаже реле времени начинает работать сразу и в налаживании не нуждается. Реле подключается параллельно лампе туалета или ванной комнаты в точках 1 и 2, указанных на схеме. Чтобы в процессе налаживания схемы не ждать полторы минуты, уменьшите сопротивление резистора R1 до 100 кОм.

Вы можете сделать свой чертеж печатной платы, используя материал этого видеоролика, в котором показан процесс, начиная от компоновки деталей на плате и заканчивая рисованием дорожек. Посмотрев этот видеоролик, Вы сможете составить чертеж печатной платы практически для любой конструкции такой сложности.

В этом ролике показан процесс подготовки печатной платы: сверление отверстий, нанесение рисунка дорожек, травление дорожек. Далее идет распайка деталей на плату и монтаж реле времени в корпус вытяжного вентилятора.

Как Вы уже поняли, это реле времени с задержкой включения универсально, и поэтому его можно приспособить под любые нужды. Также можно ознакомиться со схемой и конструкцией реле времени с задержкой выключения, материал которой для публикации на странице сайте предоставил один из читателей.

Удачи!

Литература: Коломбет Е. А. Таймеры. 1983г.

Реле задержки выключения 12в своими руками – АвтоТоп

Устройство
Простая радиосхема
Многофункциональные релейные устройства

Устройство

Простая радиосхема

Схема печатной платы реле на 12 в

Если отпустить кнопку, то произойдет разряд конденсатора по цепи: r2-r3 эмиттер vt1-r4.

10 часовой таймер на микросхемах К155ЛА3 и К176ИЕ5

Многофункциональные релейные устройства

Главными функциями работы реле в таких случаях считаются:

Задержка выключения, происходящую за счет переключающихся контактов;
Задержка срабатывания устройства.

Решил как-то я автоматизировать включение ДХО (ПТФ) с задержкой после зажигания – секунд 10-13.
Было 3 варианта:
1. Готовый блок управления за деньги.
2. Самосборная приблуда на транзисторах и конденсаторах.
3. Самосборная приблуда на цифровом таймере.
Хотелось и чесалось бесплатно и что-то своими руками собрать.
Решил собрать реле задержки включения на микросхеме NE555. (третий вариант).
Нашел детали из того, что под ногами валялось, т.е. ранее было выпаяно, разобрано, заброшено и забыто, а сейчас вспомнено =)

Реле надо брать 4 или 5-ти контактное с номерами 23.3787 или 75.3777. У них места достаточно для встраивания внутрь микросхемы.

Делаем обвязку микрухи (создаем жука =)).

При выполнении задач по автоматизации производственных процессов, для обеспечения точного выдерживания временных промежутков, выполнения различных действий и операций, а также для осуществления функций по своевременному управлению запуском и остановкой необходимых машин и оборудования применяется реле времени 12в.

Точность и надежность действия приборов выдержки времени служит основой для выработки высококачественной продукции.

Примером могут служить, в производстве: операции по точечной сварке, пайке материалов, закалка металлов высокочастотными токами, электрохимические и термические процессы. В быту это: микроволновые печи, стиральная машина и многое другое.

Электрическое реле времени 12в состоит из трех основных частей, это:

Воспринимающая часть, служит для обеспечения реагирования при приеме сигнала управления.
Замедляющая часть, служит для обеспечения определенного временного промежутка начиная с времени прихода сигнала управления к воспринимающей части.
Исполнительная часть, служит для скачкообразного регулирования параметров электрической схемы, находящейся под управлением.

Рис. №1. Внешний вид реле времени РЭВ-811.

Классификация реле времени

Реле времени различается:

По способу работы воспринимающей части.
Конструкции и типу исполнительного механизма.
По работе замедляющей части.

К основным типам данного устройства относятся, следующие реле времени:

Электронные устройства, отличаются малыми размерами и повышенным энергосбережением.
Приборы с использованием электромагнитного замедлителя, применяемые только в цепях постоянного тока, конструкция содержит главную и короткозамкнутую обмотки.
Устройство с использованием пневматического замедления, в конструкции прибора предусмотрен специальный пневматический демпфер. Он служит для регулирования временного промежутка выдержки, производимого путем изменения диаметра отверстий, предназначенных осуществлять забор воздуха.
Реле времени с использованием часового или анкерного механизма, действует за счет использования пружинного механизма и электромагнита, период отсчитывается анкером.
Реле моторного типа рассчитано на длительный временной промежуток срабатывания, в конструкции предусмотрен синхронный электромотор, редукторная передача и электромагнит.

Простейшие реле времени 12в

Рис. №2. Простое реле времени, схема включения и внешний вид.

Простое реле времени 12в является прибором нейтрального электромагнитного типа в основе его работы лежит использование постоянного тока. Чтобы задать выдержку времени, бывает достаточно замедлить действие срабатывания устройства и изменить момент отпускания.

Время срабатывания состоит из двух рабочих моментов это:

Время трогания после срабатывания, в него входит временной промежуток с начала подачи питания на катушку до начала вращения якоря.
Время вращения якоря после срабатывания, это отсчет времени с момента отключения устройства до момента вращения якоря.

Для нормальных реле, характерен временной промежуток 10 – 30% от времени трогания.

Простейшие методы замедления срабатывания и отпускания релейных устройств времени, при использовании схем заключаются в регулировании увеличения скорости и плавного падения токового значения в катушке прибора.

Современные многофункциональные релейные устройства

В наше время повсеместно используются многофункциональные устройства. Они применяются в промышленных и бытовых автоматических устройствах в системах жизнеобеспечения и отвечают за своевременную работу осветительных, отопительных и вентиляционных систем. Устройства работают со значительным определенным заданным временным промежутком.

Современные устройства могут иметь самые широкие границы выдержки времени, они включают 0,1 сек. и могут достигать до 24 суток, и рассчитаны на напряжение от 12 до 264в АС/DC (переменный/постоянный ток питания).

Основные функции работы реле

Задержка выключения, происходит после подачи питающего напряжения, осуществляется за счет переключения контактов.
Задержка срабатывания устройства.
Циклический рабочий цикл с задержкой отключения, в этом случае действие прибора происходит с включения и выключения в различные временные промежутки и т. д. до времени прекращения подачи питания.
Циклическое действие с задержкой срабатывания, отчет действия реле начинается с задержки включения прибора на время с последующим циклическим периодом срабатывания и до прекращения подачи питания.

Рис. № 3. Многофункциональное цифровое реле времени FINDER

Контакты современного электронного реле рассчитаны на ток 8 – 10 А и могут выдержать мощность от 250 Вт, на которую рассчитано энергосберегающее освещение и до 2 кВт активной нагрузки обогревателя. Электронное реле времени может выдержать работу 0,5 кВт двигателя, включает в действие катушки контакторов на 325 ВА, может поддерживать работу безиндуктивной нагрузки постоянного тока от 0,35 А при 24 В и 0,18 А при напряжении 230 В.

Рис №4. Многофункциональное реле АН3-NB, внешний вид.

Для обеспечения стабильной работы реле и увеличения ресурса многие устройства комплектуются трансформаторным блоком питания.

Рис. №5. Трансформаторный блок питания многофункционального реле АН3-N.

Самодельное реле времени 12в

Рис. №6. Простейшее реле времени 12 В схема подключения.

Подобное реле времени 12 В можно сделать своими руками. Реализация подобной схемы этого прибора не требует использования дорогостоящих деталей. Действие реле строится на принципе определения времени заряда и находится, как произведение величины сопротивления электрической цепи, на емкость конденсатора, который, в свою очередь, должен быть полностью заряжен.

В первую очередь на схему подается питание от источника, следующий шаг подключение с использованием резисторов и транзисторов – конденсатора. После открытия заряда наблюдается падение величины напряжения на 1 резисторе, это происходит вследствие эмиттерного тока, который проходит через него в результате падения напряжения откроется второй транзистор, реле начнет работать, замыкание контактов подает питание на светодиод. Резистор, закрепленный за светодиодом, служит для ограничения ток нагрузки.

С увеличением заряда происходит повышение значения напряжения конденсатора, а также снижение зарядного и эмиттерного тока, одновременно с этим действием наблюдается падение величины напряжения в резисторе. Величина зарядного тока конденсатора уменьшится до величины, приводящей к закрытию конденсатора, а впоследствии и транзистора, происходит опускание реле и прекращается работа светодиода. Для следующего запуска реле требуется повторно нажать пусковую кнопку на приборе, чтобы осуществить полную разрядку конденсатора.

Подбор емкости конденсатора и выбор величины сопротивления резистора способствуют выбору необходимого временного промежутка.

Благодаря небольшой стоимости простейшего набора деталей достаточно просто решить вопрос как сделать реле времени 12в своими руками.

Рис. №7. Самодельное реле задержки времени включения 12в, внешний вид.

Объяснение схем простых таймеров задержки

В этом посте мы обсуждаем создание простых таймеров задержки с использованием очень обычных компонентов, таких как транзисторы, конденсаторы и диоды. Все эти схемы будут производить задержку включения или задержку выключения с интервалами времени на выходе на заранее определенный период, от нескольких секунд до многих минут. Все конструкции полностью регулируются.

Важность таймеров задержки

Во многих приложениях электронных схем задержка в несколько секунд или минут становится решающим требованием для обеспечения правильной работы схемы.Без указанной задержки схема может выйти из строя или даже выйти из строя.

Давайте подробно проанализируем различные конфигурации.

Вы также можете прочитать о таймерах задержки на основе IC 555. Рекомендуется для вас!

Использование одиночного транзистора и кнопки

Первая принципиальная схема показывает, как транзисторы и несколько других пассивных компонентов могут быть подключены для получения заданных выходов времени задержки.

Транзистор снабжен обычным базовым резистором для функций ограничения тока.

Светодиод, который используется здесь только для индикации, ведет себя как нагрузка коллектора схемы.

Конденсатор, который является важной частью схемы, занимает определенное положение в схеме, мы видим, что он размещен на другом конце базового резистора, а не непосредственно на базе транзистора.

Кнопка используется для включения цепи.

При кратковременном нажатии кнопки положительное напряжение от линии питания поступает на базовый резистор и включает транзистор, а затем светодиод.

Однако в ходе вышеуказанного действия конденсатор также полностью заряжается.

При отпускании кнопки, хотя питание базы отключается, транзистор продолжает работать с помощью накопленной энергии в конденсаторе, который теперь начинает разряжать накопленный заряд через транзистор.

Светодиод также остается включенным, пока конденсатор полностью не разрядится.

Те значение конденсатора определяет время задержки или время, в течение которого транзистор остается в проводящем режиме.

Наряду с конденсатором, номинал базового резистора также играет важную роль в определении времени, в течение которого транзистор остается включенным после отпускания кнопки.

Однако схема, использующая только один транзистор, сможет создавать задержки, которые могут составлять всего несколько секунд.

При добавлении еще одного транзисторного каскада (следующий рисунок) указанный выше диапазон времени задержки может быть значительно увеличен.

Добавление еще одного транзисторного каскада увеличивает чувствительность схемы, что позволяет использовать более высокие значения резистора синхронизации, тем самым увеличивая диапазон временной задержки схемы.

Дизайн печатной платы

Видео демонстрация

Использование симистора:

На следующем изображении показано, как указанная выше схема таймера задержки может быть интегрирована с симистором и использоваться для переключения нагрузки от сети переменного тока

Вышеупомянутое можно дополнительно модифицировать с помощью автономного силового бестрансформаторного источника питания, как показано ниже:

Без кнопки

Если вышеуказанная конструкция предназначена для использования без кнопки, то же самое может быть реализовано как показано на следующей диаграмме:

Вышеупомянутый эффект задержки выключения без кнопки может быть дополнительно улучшен за счет использования двух транзисторов NPN и использования конденсатора между базой / землей левого NPN

Примечание: T2 — это BC547, что неправильно отображается как BC557 на приведенной выше диаграмме

Следующая схема показывает, как связанная кнопка может стать неактивной, как только она нажата и пока таймер задержки находится в активированном состоянии.

В это время любое дальнейшее нажатие кнопки не влияет на таймер, пока выход активен или пока таймер не завершит свою операцию задержки.

Двухшаговый последовательный таймер

Вышеупомянутая схема может быть изменена для создания двухступенчатого последовательного генератора задержки. Эта схема была запрошена одним из заядлых читателей этого блога, г-ном Марко.

Простая цепь аварийной сигнализации отключения с задержкой показана на следующей диаграмме.

Схема запрошена Dmats.

Следующая схема была запрошена Fastshack3

Таймер задержки с реле

«Я ищу схему, которая будет управлять выходным реле. Это будет сделано на 12 В, а последовательность будет инициирована ручным переключателем.

Мне понадобится регулируемая задержка времени (возможно, отображаемое время) после отпускания переключателя, тогда выход будет включаться в течение настраиваемого времени (также возможно отображается) перед выключением.

Последовательность не будет перезапущена, пока не будет нажата кнопка и снова выпустили.

Время после отпускания кнопки составляет от 250 миллисекунд до 5 секунд. Время «включения» выхода для включения реле составляет от 500 миллисекунд до 30 секунд. Дайте мне знать, если вы можете что-то поделать. Спасибо! »

До сих пор мы научились делать простые таймеры задержки выключения, теперь давайте посмотрим, как мы можем построить простую схему таймера задержки включения, которая позволяет подключенной нагрузке на выходе включаться с некоторой заданной задержкой после выключения питания. ВКЛ.

Объясненная схема может использоваться для всех приложений, в которых требуется функция начальной задержки включения для подключенной нагрузки после включения сетевого питания.

Схема работы схемы таймера задержки включения

Показанная диаграмма довольно проста, но очень впечатляюще предоставляет необходимые действия, кроме того, период задержки является переменным, что делает установку чрезвычайно полезной для предлагаемых приложений.

Функционирование можно понять по следующим пунктам:

Предполагая, что нагрузка, требующая задержки включения, подключена к контактам реле, при включении питания 12 В постоянного тока проходит через R2, но не может достичь базы T1, потому что изначально C2 действует как короткое замыкание на землю.

Таким образом, напряжение проходит через R2, падает до соответствующих пределов и начинает заряжать C2.

Как только C2 заряжается до уровня, который развивает потенциал от 0,3 до 0,6 В (+ стабилитрон) на базе T1, T1 мгновенно включается, переключая T2, а затем реле … наконец, нагрузка получает тоже включен.

Вышеупомянутый процесс вызывает необходимую задержку для включения нагрузки.

Период задержки может быть установлен соответствующим выбором значений R2 и C2.

R1 гарантирует, что C2 быстро разряжается через него, так что схема достигает положения ожидания как можно скорее.

D3 блокирует заряд от достижения базы T1.

Список деталей

R1 = 1o0K (резистор для разряда C2, когда цепь выключена))
R2 = 330K (синхронизирующий резистор)
R3 = 10K
R4 = 10K
D1 = стабилитрон 3V (опционально, можно заменить на провод)
D2 = 1N4007
D3 = 1N4148
T1 = BC547
T2 = BC557
C2 = 33 мкФ / 25 В (синхронизирующий конденсатор)
Реле = SPDT, 12 В / 400 Ом

Дизайн печатной платы

Примечания по применению

узнайте, как приведенная выше схема таймера задержки включения становится применимой для решения следующей проблемы, представленной одним из ярых последователей этого блога, г-ном. Нишант.

Проблема цепи:

Здравствуйте, сэр,

У меня есть автоматический стабилизатор напряжения 1 кВА. У него есть один дефект: при включении очень высокое напряжение выдается в течение 1,5 с (поэтому лампы и лампочка часто перегорают) после что напряжение становится нормальным.

Я открыл стабилизатор, он состоит из автотрансформатора, 4 реле 24 В, каждое реле подключено к отдельной цепи (каждое из

10K предустановок, BC547, стабилитрон, BDX53BFP npn, пара транзисторов Дарлингтона IC, конденсатор 220 мкФ / 63 В. , Конденсатор 100uF / 40V, 4 диода и несколько резисторов).

Эти схемы питаются от понижающего трансформатора, и выходной сигнал этих схем берется через соответствующий конденсатор 100 мкФ / 40 В. и подается на соответствующее реле. Что делать для решения проблемы. Пожалуйста, помогите мне. Нарисованная вручную принципиальная схема прилагается. .

Решение проблемы цепи

Проблема в приведенной выше схеме может быть вызвана двумя причинами: одно из реле на мгновение включается, соединяя неправильные контакты с выходом, или одно из ответственных реле стабилизируется с правильным напряжением. через некоторое время после включения питания.

Поскольку имеется более одного реле, выявление неисправности и ее устранение может быть немного утомительным … Схема таймера задержки включения, описанная в вышеупомянутой статье, может быть действительно очень эффективной для обсуждаемой цели.

Подключения довольно простые.

Используя 7812 IC, таймер задержки может питаться от существующего источника питания 24 В стабилизатора.
Затем замыкающие контакты реле задержки могут быть подключены последовательно с проводкой выходного разъема стабилизатора.

Вышеупомянутая проводка мгновенно решила бы проблемы, так как теперь выход будет переключаться через некоторое время во время включения питания, давая достаточно времени для внутренних реле, чтобы установить правильные напряжения на их выходных контактах.

Отзыв от г-на Билла

Привет, Свагатам,

Я наткнулся на вашу страницу, исследуя Интернет, чтобы сделать мою задержку более последовательной. Сначала немного справочной информации.

Я занимаюсь драг-рейсингом и запускаю машину при первом взгляде на третью янтарную лампочку, когда рождественская елка спускается.

Я использую выключатель трансмиссии, который нажат, чтобы заблокировать автоматическую коробку передач одновременно переднего и заднего хода.

Это позволяет увеличить обороты двигателя для увеличения мощности для запуска. Когда кнопка отпущена, трансмиссия выключается с заднего хода и движется вперед на высоких оборотах.

Это все равно, что выскакивать сцепление на автомобиле с механической коробкой передач, в любом случае моя машина реагирует на это быстро, и в результате появляется красный свет, выезжающий на ранний срок, и вы проигрываете гонку.

Уменьшение времени реакции на запуск — это все, и это игра на сотни тысяч с большими мальчиками, поэтому я поставил переключатель транс-тормоза на реле и наложил комбо на 1100 мкФ на реле, чтобы задержать его запуск.

Из-за автомобильной электроники я не верю, что есть точное напряжение, заряжающее эту крышку каждый раз, когда я активирую эту схему, и точность является ключевым моментом, поэтому я купил стабилизатор мощности на Ebay, который потребляет 8-15 вольт и дает постоянный 12вольт на выходе.

Это перевернуло мой сезон, но я считаю, что эту схему можно было бы сделать более точной и более легким способом варьировать время задержки, а не менять комбинации крышек.

Также я должен установить диод перед реле, а не сейчас, потому что все, что есть, это выключатель — куда пойдет ток? Я ни в коем случае не инженер-электрик, но у меня есть некоторые знания по устранению неисправностей в аудио высокого класса в течение многих лет.

Буду признателен за ваши мысли — спасибо

Билл Кореки

Анализ и решение схемы

Привет, Билл,

Я приложил схему регулируемой цепи задержки, пожалуйста, проверьте ее. Вы можете использовать его для указанной цели.

Пресет 100K можно использовать и настраивать для получения точных коротких периодов задержки в соответствии с вашими требованиями.

Тем не менее, обратите внимание, что для правильной работы реле на 12 В напряжение питания должно быть минимум 11 В, если это не выполняется, цепь может работать неправильно.

С уважением.

Простой таймер задержки от 5 до 20 минут

В следующем разделе обсуждается простая схема таймера задержки от 5 до 20 минут для конкретного промышленного применения.

Идею предложил мистер Джонатан.

Технические требования

Пытаясь найти решение моей проблемы в Google, я наткнулся на вашу публикацию выше.

Я пытаюсь понять, как построить лучший контроллер Sous Vide.Основная проблема заключается в том, что моя водяная баня имеет очень высокий гистерезис, и при нагреве от более низких температур температура будет превышать примерно 7 градусов по сравнению с температурой, при которой прекращается питание.

Он также очень хорошо изолирован, с зазором между внутренним и внешним сосудом, который заставляет его действовать как термос, из-за чего требуется очень много времени, чтобы спуститься от любого превышения температуры. Мой ПИД-регулятор имеет контрольный выход SSR и релейный выход аварийной сигнализации.

Аварийный сигнал можно запрограммировать как аварийный сигнал ниже предела со смещением от заданного значения.Я могу использовать источник питания на пять вольт, который у меня уже есть, для моего циркуляционного двигателя, чтобы он работал через реле аварийной сигнализации и управлял тем же SSR, что и управляющий выход.

Чтобы обезопасить себя и защитить ПИД-регулятор, я добавлю диод как к сигналу тревоги, так и к управляющему напряжению, чтобы предотвратить обратную подачу сигнала с одного выхода на другой.

Затем я установлю будильник, чтобы он оставался включенным, пока температура не поднимется выше заданного значения минус 7 градусов. Это позволит регулировать настройку ПИД-регулятора без учета начального повышения температуры.

Поскольку я знаю, что последние несколько градусов будут достигнуты без какого-либо питания, мне бы очень хотелось отложить любое распознавание управляющего сигнала примерно на пять минут после отключения будильника, так как он все равно будет звонить для тепла.

Это та часть, для которой я еще не разобрался в схеме. Я имею в виду нормально замкнутое реле, включенное последовательно с управляющим выходом, которое удерживается разомкнутым сигналом тревоги.

Когда сигнал тревоги прекращается, мне нужна задержка порядка пяти минут, прежде чем реле вернется в свое нормально замкнутое состояние «выключено».

Я был бы признателен за помощь с частью релейной схемы с задержкой. Мне нравится простота начального дизайна на странице, но у меня такое впечатление, что с ними не справиться и около пяти минут.

Спасибо,

Джонатан Лундквист

Схема схемы

Следующая схема простой схемы таймера задержки от 5 до 20 минут может быть подходящим образом применена для указанного выше приложения.

Схема использует IC4049 для требуемых вентилей НЕ, которые сконфигурированы как компараторы напряжения.

5 ворот, включенных параллельно, образуют чувствительную секцию и обеспечивают триггер с требуемой временной задержкой для последующих каскадов буфера и драйвера реле.

Управляющий вход поступает от выхода тревоги, как указано в приведенном выше описании. Этот вход становится коммутационным напряжением для предлагаемой схемы таймера.

При получении этого триггера вход 5 вентилей НЕ изначально удерживается на логическом нуле, потому что конденсатор заземляет начальный триггер через потенциометр 2 м2.

В зависимости от настройки 2м2 конденсатор начинает заряжаться, и в момент, когда напряжение на конденсаторе достигает распознаваемого значения, вентили НЕ возвращают свой выход на низкий логический уровень, который преобразуется как высокий логический уровень на выходе правого сингла. НЕ ворота.

Это мгновенно запускает подключенный транзистор и реле для требуемого выхода задержки на контактах реле.

Потолок 2M2 можно отрегулировать для определения требуемых задержек.

Принципиальная схема

Как построить цепь реле с выдержкой времени

Реле — это электромеханическое устройство, которое действует как переключатель между двумя клеммами. Операция переключения достигается включением или отключением питания катушки в реле.

Эту работу сделает небольшой электрический сигнал от микроконтроллера или другого устройства. Есть некоторые специальные типы реле, в которых действие переключения не является немедленным для включения и выключения катушки.

Эти реле обеспечивают «временную задержку» между включением или отключением питания катушки и перемещением якоря. Такие реле называются реле с выдержкой времени.

Реле задержки времени состоит из обычного электромеханического реле и схемы управления для управления работой реле и синхронизацией.

Основное различие между обычным реле и реле с выдержкой времени состоит в том, что в случае нормального реле контакты замыкаются или размыкаются сразу же при подаче или обесточивании катушки, в то время как в случае реле с выдержкой времени контакты замыкаются или размыкаются только по истечении заданного временного интервала.

В этом проекте разработано простое реле с выдержкой времени 12 В с использованием обычного электромеханического реле и некоторой дополнительной схемы для обеспечения функции синхронизации.

[Чтение: Схема регулируемого таймера]

Принципиальная схема

Необходимые компоненты

Реле 12 В — 1
TIP122 — 1
1N4728A (3.3 В стабилитрон) — 1
100 кОм POT — 1
1 кОм — 3
330 Ом — 1
1000 мкФ / 25 В — 1
100 мкФ / 25 В — 1
1N4007 — 1
Светодиоды — 2

2 Конструкция реле задержки времени

Резистор 1 кОм, переменный резистор 100 кОм и еще один резистор 1 кОм подключены последовательно между источником питания и землей.

Стеклоочиститель переменного резистора подключен к положительной клемме конденсатора емкостью 1000 мкФ. Клемма стеклоочистителя переменного резистора также подключена к катоду стабилитрона.

Анод стабилитрона подключен к положительной клемме конденсатора 100 мкФ. Анод стабилитрона также подключен к базе транзистора TIP122.

Отрицательные выводы как конденсаторов, так и вывода эмиттера транзистора соединены с землей.

Один конец катушки реле подключен к клемме коллектора транзистора, а другой конец катушки подключен к источнику питания.

Между выводами катушки установлен диод. Светодиод вместе с токоограничивающим резистором подключается от коллектора транзистора.

Чтобы показать операцию переключения реле, светодиод подключен к нормально разомкнутому контакту реле, а контакт Com подключен к источнику питания.

Работа реле с задержкой времени

Современные электронные устройства используют системы питания на основе SMPS. Такие системы питания уязвимы для скачков напряжения в электросети.

Входной импульсный ток при включении или возобновлении питания после сбоя может вызвать серьезное повреждение систем SMPS в электронных устройствах.

Следовательно, можно безопасно предусмотреть временную задержку перед подачей питания на устройство. Это предотвращает катастрофические последствия скачков напряжения или скачков входного тока.

Целью этого проекта является демонстрация работы реле с выдержкой времени. Реле временной задержки может обеспечить небольшую задержку после включения питания и перед включением устройства.

Работа очень проста и объясняется ниже.

Схема основана на RC-реле выдержки времени и переключателе с стабилитроном. Когда питание схемы включено, конденсатор емкостью 1000 мкФ заряжается через переменный резистор 100 кОм.

Когда заряд конденсатора емкостью 1000 мкФ достигает 3,3 В, стабилитрон начинает проводить.

Поскольку стабилитрон подключен к базе транзистора, он запускает транзистор, и он включается. Катушка реле подключена к коллектору транзистора.

Следовательно, катушка реле запитывается при включении транзистора. В итоге контакты реле переключаются.

Конденсатор емкостью 100 мкФ, который подключен к базе транзистора, используется для поддержания стабильного смещения базы транзистора, чтобы не было щелчка реле.

Задержкой реле можно управлять с помощью переменного резистора и конденсатора емкостью 1000 мкФ. При более коротких задержках схема работает нормально, но при более длительных задержках реле на 12 В может быть нестабильным, и могут наблюдаться колебания якоря.

Для более длительных задержек рекомендуется использовать реле на 6 В с резистором 100 Ом, соединенным последовательно с катушкой. Это стабилизирует работу якоря даже при более длительных задержках.

Когда переменный резистор поддерживается на 20 кОм, задержка составляет около 8 секунд.

ПРИМЕЧАНИЕ

Здесь разработана простая схема реле с выдержкой времени. С помощью этой схемы можно задать задержку срабатывания реле, контролируемую пользователем.
Реле с выдержкой времени очень полезны для защиты чувствительных электронных устройств от скачков и скачков напряжения.

Реле задержки времени с использованием таймера 555 IC

В этом уроке мы покажем вам, как сделать схему реле с временной задержкой, используя микросхему таймера 555. Эта схема может запускать реле от нескольких секунд до нескольких минут после нажатия переключателя S1.Его легко сделать, и в нем используется всего несколько компонентов.

Реле — это переключатель, который управляется электрически между двумя клеммами: нормально замкнутым и нормально разомкнутым. Это зависит от включения и выключения катушки реле. Есть некоторые реле, в которых процесс переключения не является немедленным и требует времени, они обеспечивают «временную задержку» между включением и выключением катушки. Эти реле называются реле с временной задержкой, которые мы собираемся использовать сегодня.

Основное различие между этими реле заключается в том, что нормальные реле переключаются с нормально замкнутого контакта на нормально разомкнутый контакт немедленно, тогда как в реле с выдержкой времени контакты замыкаются или размыкаются только после заданного временного интервала.

Компоненты оборудования

Принципиальная схема

рабочая

Рабочее напряжение этой цепи составляет 9-12 В постоянного тока. Мы используются электролитический конденсатор емкостью 1000 мкФ, который отвечает за настройку время задержки примерно 2 минуты.Время задержки может быть увеличено на увеличение емкости конденсатора. Например, конденсатор 220 мкФ даст вы задержка ок. 5 минут.

Переключатель используется на входном контакте микросхемы таймера 555 вместе с конденсатором, когда мы включим переключатель, реле будет активировано и обеспечит временную задержку.

В этой схеме мы также используем светодиод с резистором 470 Ом, чтобы указать, находится ли реле в состоянии ВКЛ или ВЫКЛ. Использование светодиода и резистора совершенно необязательно, вы можете пропустить этот шаг, если хотите сделать эту схему еще проще.

Применение и использование

Защита чувствительных электронных устройств от пиков и скачков напряжения
Управление миганием
Управление задержкой плавного пуска двигателя

Основы работы с реле задержки времени: схема реле и приложения

Введение

Реле времени относится к типу реле, выходная цепь которого должна произвести очевидное изменение (или контактное действие) после добавления (или удаления) входного сигнала действия в заданное и точное время. Это электрический компонент, используемый в цепи с более низким напряжением или меньшим током для включения или выключения цепи с более высоким напряжением и большим током.

С развитием электронной техники электронные реле времени стали основным продуктом в реле времени. Электронные интеллектуальные реле времени с цифровым дисплеем, использующие технологию крупномасштабных интегральных схем, имеют множество рабочих режимов, которые могут не только обеспечивать длительное время задержки, но также иметь высокую точность задержки времени, малый размер, удобную настройку и длительный срок службы, что упрощает систему управления и надежнее.Реле времени также имеет функцию автоматического контроля. Реле времени и другое оборудование вместе могут сформировать программный космический маршрут для реализации автоматической работы оборудования.

Основные сведения о реле времени

Каталог

Ⅰ Основы работы с реле времени

1.

1 Что такое реле с задержкой времени?

Реле времени — очень важный компонент в системе электрического управления. Во многих системах управления используйте реле времени для управления задержкой.Реле времени — это электрическое устройство с автоматическим управлением, которое использует принцип электромагнитного или механического действия для задержки замыкания или размыкания контактов. Его особенностью является задержка от момента получения сигнала катушкой притяжения до действия контакта. Реле времени обычно используется для управления процессом запуска двигателя с функцией времени.

Как упоминалось выше, основная функция временной задержки — это исполнительное устройство в простом программном управлении.Когда он получает сигнал запуска, он начинает отсчет времени. По окончании отсчета времени его рабочий контакт размыкается или замыкается, что способствует последующей работе схемы. Вообще говоря, характеристики задержки реле времени можно регулировать в пределах диапазона конструкции, чтобы облегчить регулировку времени задержки. Кроме того, реле времени само по себе может не выполнить замыкание. После закрытия на какое-то время он снова откроется. Это цикл закрытия и открытия с задержкой времени. Однако настройка определенного количества реле времени и промежуточных реле может сделать это.

1.2 Принцип работы реле задержки времени

Реле времени широко используется в дистанционном управлении, телекоммуникациях, автоматическом управлении и другом электронном оборудовании и является одним из наиболее важных компонентов управления. Когда катушка находится под напряжением, якорь и поддон притягиваются сердечником и мгновенно перемещаются вниз, замыкая или размыкая рабочий контакт. Однако шток поршня и рычаг не могут упасть с якорем одновременно, потому что верхний конец штока поршня соединен с резиновой пленкой в воздушной камере.

Когда шток поршня начинает двигаться вниз под действием отпущенной пружины, резиновая пленка вогнута вниз. Воздух в воздушной камере становится более разреженным, в результате чего шток поршня амортизируется и медленно опускается. По прошествии определенного периода времени шток поршня опускается в определенное положение, а затем через рычаг проталкивается действие задерживающего контакта, заставляя подвижные контакты открываться и закрываться. Время от момента подачи питания на катушку до момента, когда контакт задержки завершает действие, является временем задержки реле.Продолжительность задержки можно изменить, регулируя размер отверстия для впуска воздуха в воздушную камеру с помощью винта. После обесточивания всасывающей катушки реле использует пружину для восстановления. И воздух быстро вытесняется через воздуховыпускное отверстие.

1.3 Структура реле времени

Рисунок 1. Реле времени демпфирования воздуха

1 Катушка	5 Прижимная пластина	9 Слабая пружина	13 Регулировочный винт
2 железных сердечника	6 Шток поршня	10 Резиновая пленка	14 Воздухозаборник
3 Арматура	7 Рычаг	11 Стенка воздушной камеры	15 Микропереключатель
4 Реакционная пружина	8 Пружина	12 Поршень	16 Микропереключатель

1.

4 Параметры реле времени

Технические параметры включают номинальное напряжение, рабочий ток контакта, тип и количество контактов, время задержки, точность, температуру окружающей среды, механический и электрический срок службы и т. Д. Теперь возьмем воздушное реле времени серии SJ23 в качестве примера. , его технические параметры следующие:

1) Номинальная управляющая способность: AC300VA, DC60W (блок контактов с задержкой 30 Вт).

2) Номинальный уровень напряжения: AC380V, 220V; DC220V, 110V.

3) Номинальное напряжение катушки: 110 В переменного тока, 220 В и 380 В.

4) Максимальный рабочий ток контакта: 0,79 А при 380 В переменного тока, 0,27 А (мгновенно) и 0,14 А (задержка) при 220 В постоянного тока.

5) Ошибка повторения задержки: ≤9%.

6) Напряжение втягивания в горячем состоянии: не более 85% от номинального напряжения реле. Когда напряжение падает с номинального значения до 10% номинального значения в холодном состоянии, его можно надежно снять. И он может надежно сработать после достижения 110% номинального напряжения.

7) Механический срок службы составляет не менее 1 миллиона раз, а электрический ресурс — 1 миллион раз (срок службы по постоянному току узла контактов задержки составляет 500 000 раз).

1.5 Четыре контакта реле времени

Рис. 2. Обозначения реле времени

NOTC (нормально открытый, закрытый по времени): когда катушка не находится под напряжением, контакт NOTC нормально разомкнут. Он замыкается при подаче питания на катушку реле, но только в течение определенного времени после того, как катушка находится под постоянным напряжением. Направление движения контакта (закрытый или открытый) такое же, как у стандартного нормально открытого контакта. Поскольку задержка происходит в том направлении, в котором катушка находится под напряжением, этот тип контакта обычно разомкнут и с задержкой включения. NOTO (нормально разомкнутый, разомкнутый по времени): в отличие от контакта NOTC , синхронизированное действие происходит, когда катушка обесточена. Поскольку задержка происходит, когда катушка обесточена, этот тип контакта нормально разомкнут и с задержкой отключения.

NCTO (нормально замкнутый, разомкнутый по времени): когда на катушку не подается питание, контакт NCTO нормально замкнут. При подаче питания на катушку реле контакт размыкается, но только в течение определенного времени после того, как катушка находится под постоянным напряжением.Направление движения контакта (замкнутый или разомкнутый) такое же, как у стандартного нормально замкнутого контакта, но есть задержка в направлении открытия. NCTC (нормально замкнутый, замкнутый по времени): контакт NCTC аналогичен контакту NCTO , потому что, когда катушка нормально замкнута в обесточенном состоянии и разомкнута подачей питания на катушку.

Ⅱ Значение задержки в цепи реле

Установите время задержки реле. Вообще говоря, характеристика задержки реле времени может быть отрегулирована в пределах диапазона конструкции, чтобы облегчить регулировку его времени задержки в цепи.

Цепь реле задержки времени (отключение питания)

Если вы используете реле задержки включения, задержка начнется сразу после получения входного сигнала. По окончании задержки исполнительная часть выдаст сигнал на схему управления. Когда входной сигнал исчезнет, реле немедленно вернется в состояние предварительного действия. Это противоположно реле задержки выключения. Когда входной сигнал получен, исполнительная часть немедленно получает выходной сигнал. После исчезновения входного сигнала реле требуется определенное время, чтобы вернуться в состояние до действия.

Рисунок 3. Структура реле времени

Ⅲ Классификация реле времени

3.1 В соответствии с принципом работы

В соответствии с различными принципами работы, реле времени можно разделить на реле времени с воздушным демпфированием, электрические реле времени, электромагнитные реле времени, электронные реле времени пр.

(1) Реле времени демпфирования воздуха

Тип получен за счет использования принципа демпфирования при прохождении воздуха через небольшое отверстие. Его конструкция состоит из трех частей: электромагнитной системы, механизма задержки и контакта. Электромагнитный механизм представляет собой двухпортовый механизм прямого действия, система контактов представляет собой микровыключатель, а в механизме задержки используется амортизатор подушки безопасности.

(2) Электронное реле времени

Используйте принцип, согласно которому напряжение конденсатора в RC-цепи не может прыгать и может изменяться только постепенно по экспоненциальному закону, то есть задержка достигается за счет характеристик электрического демпфирования.

Характеристики: Широкий диапазон задержки, высокая точность (обычно около 5%), небольшой размер, ударопрочность и простая регулировка.

(3) Электрическое реле времени

Используйте миниатюрный синхронный двигатель для привода редуктора, чтобы получить временную задержку.

Особенности: Диапазон задержки широкий, до 72 часов, а точность задержки может достигать 1%. В то же время на значение задержки не влияют колебания напряжения и температура окружающей среды.

Его диапазон задержки и точность не имеют себе равных среди других реле времени.Его недостатками являются сложная конструкция, большие размеры, короткий срок службы, высокая цена, а точность зависит от частоты сети.

(4) Реле времени электромагнитное

Используйте принцип медленного ослабления магнитного потока после отключения электромагнитной катушки, чтобы задержать отпускание якоря магнитной системы, чтобы получить задерживающее действие контактов. Он отличается большой контактной емкостью, поэтому регулирующая способность велика. Однако диапазон времени задержки невелик, а точность немного хуже.Таким образом, он в основном используется для управления цепями постоянного тока.

3.2 По режимам задержки

На основании этого реле времени можно разделить на два типа: тип задержки включения и тип задержки выключения.

(1) Реле времени с задержкой включения начинает задерживать сразу после получения входного сигнала. После завершения задержки ее исполнительная часть выдает сигнал для манипулирования схемой управления. Когда входной сигнал пропадает, реле сразу возвращается в состояние до действия.

(2) Реле времени с задержкой выключения работает как раз наоборот. Когда входной сигнал получен, исполнительная часть немедленно получает выходной сигнал. После исчезновения входного сигнала реле требуется определенная задержка для восстановления состояния до действия.

Ⅳ Как подключить реле времени?

Реле времени — очень важный компонент в системе электрического управления. Существуют типы задержки включения и типы задержки отключения питания.В зависимости от типа действия различают электронный тип, электрический тип и т. Д. Между ними электронный тип использует принцип заряда и разряда конденсатора в сочетании с электронными компонентами для достижения действия задержки. Есть много электрических стилей с использованием подушек безопасности и пружин.

Рисунок 4. Схема электрических соединений реле времени

Подключение реле времени:

1) Управляющая проводка: считайте это реле постоянного тока.

2) Управление работой: Хотя напряжение управления подключено, играет ли оно роль управления, определяется таймером на панели.

3) Понимание функций: это однополюсный двухпозиционный переключатель с активной точкой, как и активный рычаг обычного рубильника.

4) Подключение нагрузки: Подключите нейтральный провод источника питания или отрицательную клемму.

5) Принцип работы: Когда таймер недействителен, он эквивалентен нормальному свету в выключенном состоянии. Во время отсчета сработает реле, и электрические приборы будут активированы для работы, что эквивалентно нормальному свету во включенном состоянии.

В качестве примера возьмем реле времени задержки включения:

Рисунок 5. Подключение контактов реле задержки

Ⅴ Приложения реле времени

In Flash Control

Двухкратные реле взаимодействуют друг с другом, чтобы обеспечить постоянную частоту импульсов включения / выключения контактов, посылая прерывистое питание на свет.

в блоке управления безопасной продувкой печи

Прежде чем печь для сжигания можно будет безопасно зажечь, вентилятор должен работать в течение определенного периода времени, чтобы очистить весь горючий или взрывоопасный пар в камере печи.Реле времени обеспечивает необходимые временные части для работы управления печью.

В электрическом управлении задержкой плавного пуска

Нет необходимости запускать большой электродвигатель, переключая полную мощность из полностью остановленного состояния, и можно плавно снизить напряжение при запуске с меньшим пусковым током.

Задержка последовательности движения конвейерной ленты

Когда для транспортировки материалов установлено несколько конвейерных лент, конвейерные ленты должны запускаться в обратном порядке (последняя — первая, первая — последняя), чтобы предотвратить накопление материалов на движущемся конвейере, который может останавливаться или двигаться. медленно.

Ⅵ Выбор реле времени

Выбор реле времени в основном обусловлен режимом задержки и согласованием параметров. При выборе следует учитывать следующие аспекты.

(1) Выбор режима задержки

Следует выбирать в соответствии с требованиями схемы управления. Время сброса после действия больше, чем собственное время действия, чтобы избежать неправильной работы или даже отсутствия задержки. Это особенно важно в случаях повторяющихся цепей задержки и частых операций.

(2) Выбор типа

В случаях, когда точность задержки невысока, всегда используются более дешевые электромагнитные реле времени или реле времени с воздушным демпфированием. Напротив, в случаях, когда точность задержки высока, можно использовать электронные реле времени.

(3) Выбор напряжения катушки

В зависимости от напряжения цепи управления выбирается напряжение, при котором реле притягивает катушку.

(4) Выбор параметров источника питания

В случаях, когда напряжение источника питания сильно колеблется, лучше использовать воздушное демпфирование или электрические реле времени, чем реле транзисторного типа. А в тех случаях, когда частота сети колеблется, не следует использовать электрические реле времени. Кроме того, при сильных перепадах температуры нельзя использовать воздушно-демпфирующий тип.

При выборе реле времени обратите внимание на тип тока и уровень напряжения его катушки (или источника питания), а также другие факторы, такие как режим задержки, форма контакта, точность задержки и метод установки в соответствии с требованиями управления.

Ⅶ Инструкции по эксплуатации реле таймера

7.1 Общие идеи

1) Держите реле времени в чистоте, иначе погрешность увеличится.

2) Перед использованием проверьте, соответствуют ли напряжение и частота источника питания напряжению и частоте реле времени.

3) Выберите время управления реле времени в соответствии с требованиями пользователя. Независимо от типа реле времени, пока время отсчета времени равно установленному времени, его выходные контакты будут действовать для достижения цели схемы управления временем.

4) Для продуктов постоянного тока обратите внимание на подключение согласно принципиальной схеме и обратите внимание на полярность источника питания.

5) После того, как реле времени выйдет из рабочего состояния, его следует немедленно сбросить для следующего использования. Если интервал повторного использования меньше установленного времени, цепь управления будет ненормальной. Более того, тип задержки включения автоматически сбрасывается после выключения; и тип задержки выключения автоматически сбрасывается после включения.

6) Старайтесь не использовать его в местах с явной вибрацией, прямым солнечным светом, влажностью и контактом с почвой.

7.2 Две точки внимания при использовании реле времени

1) Начальная точка отсчета времени

С одной стороны, при выборе точки синхронизации реле времени задержки включения, вы должны выбрать подачу питания на реле времени, когда сигнал синхронизации отправляется схемой управления, которая должна выполнять синхронизацию. С другой стороны, при выборе точки синхронизации реле времени с задержкой отключения питания, вы должны выбрать отключение питания реле времени, когда схема управления, которая должна отправить сигнал синхронизации, чтобы время может быть выполнено.

2) Конечная точка отсчета времени

Конечная точка отсчета времени имеет два значения: первое относится к точке, в которой установленное время равно времени отсчета времени; другой относится к моменту действия контракта.

3) Точка сброса отсчета времени

Сброс реле времени предназначен для очистки последнего временного содержания для следующего использования. Если его не сбросить, при следующем использовании произойдет сбой. Особое внимание следует обратить на следующее: интервал между двумя использованиями должен быть больше, чем время сброса, что особенно важно для электрических реле времени.

Взаимосвязь между начальной точкой, конечной точкой и точкой сброса отсчета времени

1) После использования реле времени возникает проблема сброса. Таким образом, большинство цепей управления находятся в цепи следующего уровня по выходу реле времени. После того, как сигнал завершения отсчета времени получен точно, он используется для отключения питания реле времени (тип задержки включения) или питания реле времени (тип задержки отключения питания).

2) В верхней и нижней цепях управления реле времени есть компоненты, которые не могут работать одновременно.Если реле времени не может точно управлять верхними и нижними цепями управления в этих точках, это приведет к ненормальной работе устройства.

Ⅷ Пример: реле времени в цепи освещения

Требования к управлению: свет 1 и свет 2 включены одновременно, а свет 2 гаснет через 30 секунд после того, как загорится свет 1 выключенный. Когда свет 1 горит, свет 2 может быть выключен в любое время.

В соответствии с требованиями к управлению поясните на следующей принципиальной схеме.

Рисунок 6. Выключатель реле времени в цепи освещения

1) Нажмите SB2 , контактор KM находится под напряжением и самоблокируется, и в то же время KT также находится под напряжением, а KT замыкается.

2) После включения KT промежуточное реле KA также запитывается для работы.

3) При этом одновременно замыкаются контакт KM и контакт KA , горят свет 1 и свет 2 .

4) При нажатии кнопки остановки SB1 контактор KM отключается, контакт KM размыкается, и одновременно гаснет свет 1 . Из-за наличия реле задержки отключения питания, KT все еще включен, а также свет 2 . Он гаснет по истечении времени, установленного реле времени.

5) Когда горит свет 1 , а контакт KA1 включен в любое время, реле времени сбрасывается. KT отключается и свет выключается.

Это типичное применение реле задержки выключения. Однако в реальной схеме логика управления может быть более сложной, чем эта, поэтому мы должны глубоко понимать принцип работы и применение реле времени.

Ⅸ Часто задаваемые вопросы по основам работы с реле задержки времени

1. Что такое реле задержки времени?

Реле с выдержкой времени или реле времени, позволяющее необходимым действиям происходить в определенное время в электрическом аппарате, потому что они, по сути, действуют как таймер.

2. Как работает реле с выдержкой времени?

Реле

с выдержкой времени управляют потоком электроэнергии и могут использоваться для управления питанием многих различных типов электрических нагрузок. Сочетая в себе возможности электромеханического выходного реле со схемой управления, эти реле спроектированы таким образом, чтобы выполнять до одиннадцати функций временной задержки.

3. Что такое схема реле задержки времени?

Реле с выдержкой времени. Реле с выдержкой времени.Реле — это переключатели, которые управляются цепью. Реле, по сути, отправляют сообщения, которые говорят, что что-то нужно запустить. Когда автомобиль заводится, зажигание только косвенно взаимодействует с аккумулятором автомобиля, потому что реле посылает сигнал, который сообщает автомобилю о запуске.

4. Как работает реле с выдержкой времени?

После подачи входного напряжения реле с выдержкой времени готово к приему сигналов запуска. При подаче триггерного сигнала реле включается и начинается заданное время…. Непрерывное переключение триггерного сигнала со скоростью, превышающей заданное время, приведет к тому, что реле останется под напряжением.

5. Как сделать реле с выдержкой времени?

Эти реле обеспечивают «временную задержку» между включением или отключением питания катушки и перемещением якоря. Такие реле называются реле с выдержкой времени. Реле задержки времени состоит из обычного электромеханического реле вместе со схемой управления для управления работой реле и синхронизацией.

6. Что такое реле задержки выключения?

Сокращенно «NOTO», эти реле замыкаются сразу после подачи питания на катушку и размыкаются после того, как катушка была обесточена на определенный период времени. Также называемые нормально разомкнутыми реле задержки выключения. 3: нормально закрытый, открытый по времени.

7. Как работает реле таймера задержки выключения?

Срабатывание функции задержки выключения
При подаче входного напряжения реле с выдержкой времени готово к срабатыванию триггера.При срабатывании триггера на выход подается напряжение. После снятия спускового крючка начинается отсчет времени (t). По истечении времени задержки (t) выход обесточивается.

8. В чем разница между таймером задержки выключения и таймером задержки включения?

Что касается задержки включения таймера, таймер запускается включением бита триггера таймера, а выходной бит таймера включается по истечении времени настройки. Что касается задержки выключения таймера, выходной бит таймера выключается, когда время настройки истекло после того, как входной бит таймера был выключен.

9. Как проверить реле таймера?

Burden Test
Настройте таймер с большим временем задержки, например: 2 минуты.
Включите реле напряжением 125 В и измерьте постоянный ток.
Запишите ток перед срабатыванием таймера.
Через 2 минуты реле сработает. Запишите ток после операции.
Рассчитайте мощность реле (Вт) = 125 В x измеренный ток.

10. Какова функция реле с выдержкой времени?

Типичные функции временной задержки включают задержку включения, цикл повторения (запуск), интервал, задержку выключения, повторный запуск одного импульса, цикл повторения (запуск), генератор импульсов, один выстрел, задержку включения / выключения и защелку памяти.

Разъяснение реле задержки времени

— Инженерное мышление

Изучите основы реле задержки таймера и переключателей таймера, чтобы понять основные типы, как они работают и где мы их используем.

Прокрутите вниз, чтобы посмотреть руководство YouTube.

TELE Controls любезно спонсировала эту статью, и они являются одним из ведущих производителей в области автоматизации с 1963 года.

Они предлагают одни из лучших таймеров на рынке и гарантируют максимальную функциональность и временные диапазоны.

Найдите время, чтобы изучить их портфель реле с выдержкой времени, а также подходящие релейные базы и аксессуары. Вы можете связаться с ними по адресу [электронная почта защищена] или через LinkedIn. Чтобы узнать больше, нажмите ЗДЕСЬ

Что такое реле с задержкой времени?

Реле задержки времени

Реле задержки времени — это просто управляющие реле со встроенной функцией задержки времени.Они управляют событием, запитывая вторичную цепь, через определенное время или в течение определенного периода времени, некоторые могут даже делать и то, и другое.

Механическое реле

В стандартном нормально разомкнутом реле управления контакты на вторичной стороне замыкаются немедленно, когда на катушку на первичной стороне подается напряжение. Когда электричество отключается на первичной стороне, контакты на вторичной стороне размыкаются и отключают питание нагрузки.

Для некоторых приложений нам не нужен немедленный ответ на вторичной стороне, мы хотим, чтобы это происходило через определенное время или только в течение определенного времени.Для этого мы можем использовать реле с выдержкой времени.

Существует два основных типа реле времени: с задержкой включения и с задержкой выключения. Это могут быть реле нормально открытого или нормально закрытого типа, и мы можем контролировать время задержки от миллисекунд до часов или даже дней.

Тип задержки выключения, тип задержки включения

Кстати, мы подробно рассмотрели основы механических реле в нашей предыдущей статье, проверьте это ЗДЕСЬ.

Где используются реле времени

Реле времени

широко используются в промышленных приложениях, системах отопления, вентиляции и кондиционирования воздуха и строительстве для обеспечения переключения с задержкой по времени.Например, чтобы запустить двигатель, управлять электрической нагрузкой или просто автоматизировать действие. Они играют жизненно важную роль для целевых логических нужд.

Типичный пример, который вы, вероятно, видели, — коридор или лестничная клетка, которые используются нечасто. Возможно, на рабочем месте или в многоквартирном доме. Мы не хотим, чтобы свет горел постоянно, мы хотим, чтобы он автоматически выключался. Таким образом, как только выключатель света нажат, реле задержки времени удерживает свет включенным в течение определенного времени. По истечении этого времени он автоматически отключает питание света.

Пример реле

Реле времени можно применять практически в любом приложении, они доступны в виде съемных устройств, монтируемых на цоколе устройств, печатных плат и даже в виде элементов управления, устанавливаемых на DIN-рейку.

Традиционно реле времени были доступны только как однофункциональные устройства с одним временным диапазоном. Эти устройства все еще доступны и обычно используются в приложениях с очень простыми временными требованиями.

Но мы можем получить более совершенные реле времени с различными функциями и несколькими диапазонами времени.Большинство из них также способны управлять напряжением или током в широком диапазоне, поэтому их применение не ограничено. Для их настройки не требуется язык программирования, мы просто настраиваем параметры с помощью циферблатов, а руководства производителя проинструктируют вас, как это сделать.

Усовершенствованные реле времени

Реле задержки времени и переключатели будут работать автоматически после настройки и снабжены триггером или сигналом, вызывающим действие. В многофункциональных реле мы часто находим светодиод, встроенный в устройство, он будет мигать с разной периодичностью, чтобы указать, какую функцию оно выполняет в данный момент.Руководство производителя расскажет нам, на какую функцию указывает светодиод.

Чтобы применить реле или переключатель с временной задержкой, нам необходимо рассмотреть, где будет установлено устройство, что будет запускать устройство, как долго будет задержка перед подачей питания на вторичную сторону или как долго будет запитываться вторичная сторона.

Цепь отключения с задержкой по времени

Иногда нам нужно, чтобы вторичная сторона реле оставалась включенной в течение заданного времени. Например, внешний лучистый обогреватель, который мы можем найти в ресторане со столиками на открытом воздухе.Когда клиент замерз, он щелкает выключателем. Теперь они потребляют много энергии, поэтому мы не хотим, чтобы их оставляли включенными на несколько часов. Клиент не будет там слишком долго, поэтому мы можем использовать реле времени. Реле времени автоматически выключит нагреватель, например, примерно через 30 минут.

Простая схема

Если мы посмотрим на эту простую схему батареи и светодиода. Когда переключатель замкнут, загорается светодиод. При размыкании переключателя светодиод мгновенно гаснет. Как мы можем отложить выключение светодиода?

Можно поставить конденсатор параллельно светодиоду.Таким образом, когда переключатель замкнут, светодиод загорается, и конденсатор заряжается. Когда переключатель разомкнут, конденсатор разряжается, а светодиод продолжает гореть. Мы можем использовать конденсаторы разного размера, чтобы изменить время, в течение которого светодиод остается запитанным. Мы могли бы даже использовать переменный конденсатор, чтобы можно было регулировать период времени.

Установите конденсатор параллельно.

Переключатель может быть вторичной стороной реле и использует входной сигнал на первичной стороне для запуска таймера на вторичной стороне.

В качестве альтернативы светодиод может быть на первичной стороне твердотельного реле. Следовательно, в этом случае будет использоваться светодиод для обеспечения оптической связи с фототранзистором на вторичной стороне.

Simple Time Delay

Проблема, с которой мы сталкиваемся в этой конструкции, заключается в том, что скорость разряда конденсатора не является линейной, поэтому светодиод медленно гаснет, пока в конце концов не погаснет. Так что нам может понадобиться лучший дизайн.

Как мы можем гарантировать, что светодиодный индикатор остается включенным при размыкании переключателя, а также обеспечить его автоматическое отключение, если он станет слишком тусклым.

Мы можем добавить в схему транзистор. Транзистор будет действовать как переключатель. Существуют разные типы транзисторов, но мы не будем подробно останавливаться на них в этом видео. А пока мы будем считать, что основная цепь подключена к двум из трех контактов транзистора. Этот тип транзистора обычно блокирует прохождение тока в цепи. Но когда на вывод базы подается определенное напряжение, транзистор пропускает ток. Когда напряжение на выводе базы снимается, транзистор останавливает ток в главной цепи.

Прикладное малое напряжение

На этой схеме показана простая схема задержки отключения с использованием транзистора, конденсатора, светодиода и переключателя. Резисторы используются для ограничения тока и защиты компонентов.

Схема простого отключения с задержкой

Итак, мы можем контролировать ток в главной цепи, посылая сигнал на базовый вывод транзистора, этот сигнал представляет собой небольшое напряжение. Транзистор позволит току течь в главной цепи, только если напряжение на выводе базы находится на определенном уровне или выше, обычно 0.7V. Если напряжение на выводе базы упадет ниже этого минимального уровня, это не позволит току течь.

При разомкнутом переключателе светодиод не загорается, напряжение на выводе базы транзистора не обнаруживается, поэтому транзистор действует как разомкнутый переключатель и предотвращает протекание тока в главной цепи.

Switch Closed

Когда переключатель замкнут, электричество течет к базовому выводу транзистора. Транзистор определяет напряжение и определяет, что оно выше минимального уровня, что позволяет току течь через главную цепь.

По мере прохождения тока через главную цепь загорается светодиод, в то время как конденсатор заряжается.

Когда переключатель разомкнут, основное питание на выводе базы транзистора отключается. Конденсатор теперь начинает разряжаться и подает напряжение на вывод базы. Это позволяет транзистору пропускать ток через главную цепь, поэтому светодиод остается включенным.

Когда уровень напряжения конденсатора упадет ниже минимального значения срабатывания транзистора, он выключится и остановит ток, протекающий в главной цепи, поэтому светодиод погаснет.Таким образом, емкость конденсатора определяет, как долго цепь находится под напряжением.

Эта простая конструкция предназначена для переключателя с временной задержкой, но мы могли бы снова интегрировать его в реле.

Кстати, мы подробно рассмотрели, как работают конденсаторы, в нашей предыдущей статье ЗДЕСЬ

Задержка по времени в цепи

Иногда нам нужно, чтобы вторичная сторона реле оставалась выключенной в течение заданного времени.

Например, когда большие индуктивные нагрузки включаются или выключаются, возможно, из-за внезапной потери мощности или запуска большого асинхронного двигателя, из-за сильного магнитного потока в цепи могут возникать большие скачки напряжения или броски тока.Эти скачки могут повредить компоненты и оборудование.

Если предусмотрена небольшая задержка, такого повреждения можно избежать. Для этого используются цепи реле с выдержкой времени.

Транзистору требуется минимальное напряжение

Если мы посмотрим на это простое время задержки в цепи, транзистор не позволяет лампе включиться. Транзистору необходимо минимальное напряжение для открытия и включения лампы. Когда мы замыкаем переключатель, транзистор получает это напряжение и мгновенно открывается.

Как мы можем отсрочить это?

Мы могли бы просто подключить стабилитрон к выводу базы транзистора, а затем подключить резистор и конденсатор параллельно между диодом и переключателем.Диоды позволяют току течь только в одном направлении и блокируют ток в противоположном направлении. Однако, если на стабилитрон подается определенное обратное напряжение, он откроется и позволит току течь в обратном направлении, это известно как напряжение пробоя. Таким образом, мы можем использовать это для управления транзистором, открывая его только при подаче определенного напряжения.

Переключатель закрыт, блокировка транзистора

Теперь, когда мы замыкаем переключатель, ток будет медленно заряжать конденсатор. Стабилитрон продолжает блокировать ток транзистора, а лампа остается выключенной.По мере зарядки конденсатора напряжение увеличивается. В конце концов напряжение превысит напряжение пробоя стабилитронов. В этот момент диод пропускает ток через него и достигает транзистора. Транзистор принимает это и позволяет току течь через него, поэтому лампа включается.

Когда мы отключаем переключатель, конденсатор продолжает подавать напряжение, поддерживая открытыми стабилитрон и транзистор. Ток течет через резистор, пока не истощит конденсатор, как только напряжение конденсатора упадет ниже напряжения пробоя, стабилитрон снова блокирует ток, идущий к транзистору, и лампа выключается.

Итак, теперь, когда цепь находится под напряжением, нагрузка не включается мгновенно. Он включится только после того, как конденсатор будет заряжен и превысит напряжение пробоя стабилитронов.

Напряжение пробоя стабилитрона превышает

Это довольно простая конструкция, вероятно, чаще встречается микросхема IC внутри, вместо этого используется что-то вроде таймера 555. Но этот простой дизайн дает вам визуальное представление о том, как может работать схема.

Принципиальная схема таймера задержки включения

с реле, принципиальная схема таймера задержки включения питания

Таймер задержки включения питания любого устройства для защиты

Контур 1

Схема таймера задержки включения

Таймер задержки — это устройство, которое используется в течение некоторого времени перед включением основного входного источника питания любого оборудования.Это схема защиты для защиты любого электрического или электронного оборудования и приборов от внезапно повышенного или нестабильного напряжения.

Таймер задержки на какое-то время задерживает подачу, а затем начинает течь. Это делается с помощью схемы таймера реле задержки. Здесь я представляю очень простую и простую схему таймера задержки включения, которая сделана с использованием 2 транзисторов, нескольких резисторов и конденсатора. В этой схеме не используется никакой таймер, поэтому конструкция этого проекта проста.

Используйте конденсатор не менее 2200 мкФ 25 В и подключите резистор 5 кОм параллельно этому конденсатору для быстрой разрядки. При включении схемы конденсатор начинает заряжаться, и количество энергии идет на конденсатор до заряда, через несколько секунд он полностью заряжается. После того, как конденсатор полностью заряжен, ток начинает идти на PNP-транзистор BC558 и через резистор 100 кОм на базе этого транзистора, он включается, а затем питание проходит через этот транзистор и поступает на NPN BC548 через резистор 5 кОм. .И этот транзистор тоже включен, и теперь активировано подключенное реле. Временная задержка, обусловленная продолжительностью заряда конденсатора. При отключении этой цепи конденсатор разряжается, и он готов к следующему разу, чтобы обеспечить время задержки.

Я предлагаю использовать реле PCB небольшого размера на 12 В, 20 А. Если вам нужно больше времени, подключите конденсатор емкостью более 2200 мкФ или подключите больше параллельно.

Компоненты

Конденсатор 2200 мкФ 25В-1

Резистор

5 тыс. -2

1к-1

100 тыс.-2

Транзистор

BC558-1

BC548-1

Контур 2

Эта схема определяет продолжительность заряда и разряда конденсаторов.В цепи используется резистор 56 кОм для разряда конденсатора С1. Транзистор Q1 получит небольшое напряжение на своем базовом выводе для включения, и этот единственный транзистор дает очень меньший ток, который не может активировать реле, поэтому другой транзистор соединен с эмиттером первого транзистора для создания высокого выходного тока. эта комбинация двух транзисторов называется парой Дарлингтона. В паре транзисторов Дарлингтона база 2-го транзистора будет получать небольшое напряжение с эмиттера 1-го транзистора.в этой паре выход станет выше.

Детали

Резисторы

220К-1, 56К-1, 2.2К- 1

Предустановка 220K-1

Конденсатор 220 мкФ 25В -1

Транзистор 2Н2222-2

Реле 12В

Диод 1N4007-1

Светодиод-1

Также читайте

Как конденсаторный блок постоянного тока, но проходит переменный ток

Короткое замыкание Autocut для DC

Твердотельное реле с использованием симистора TRIAC и оптопары

Реле задержки времени

Некоторым прикладным проектам требуется питание после некоторой задержки или необходимо отключить питание после некоторой задержки, для этой цели мы можем использовать эту простую схему реле с временной задержкой.

Схема реле с выдержкой времени содержит электромеханическое реле и схему управления, эта схема определяет время задержки для подачи питания на катушку электромеханического реле по пути к нагрузке, подключенной к реле.

Принципиальная схема

Строительно-рабочие

Первая секция этой схемы — это элементы временной задержки, такие как последовательный резистор делителя напряжения и два электролитических конденсатора, а вторая секция — реле со светодиодным индикатором.

Резистор R1, потенциометр и R2 подключены последовательно и параллельно к входу постоянного тока, выход переменного резистора (потенциометра) подключен к конденсатору C1 и смещенному в обратном направлении стабилитрону, затем конденсатор C2, наконец, к базе транзистора SL100.

Реле

12 В подключено к клемме коллектора транзистора SL100, клемма двухцветного светодиода зеленого цвета подключена к эмиттеру Q1, а клемма красного цвета подключена к коллектору.

Когда питание, подаваемое на эту схему, зависит от значения напряжения малого уровня потенциометра, передаваемого на C1, и он заряжается, когда он завершается и превышает предел отсечки стабилитрона, напряжение передается на конденсатор C2, и он получает заряд, наконец, базовый эмиттер предел напряжения транзистора Q1 устанавливается C2, затем Q1 включается, и катушка реле получает полное питание постоянного тока, после чего реле активируется для завершения вышеуказанного процесса, требуется некоторая задержка времени, в зависимости от значения потенциометра, времени заряда C1-C2 и напряжения пробоя стабилитрона, следовательно мы можем добиться задержки от нескольких секунд до нескольких минут.

Изменяя значение потенциометра или значение C1-C2, мы можем достичь различных уровней задержки по времени. Мы можем использовать эту схему для включения или выключения некоторых чувствительных электрических приложений с временной задержкой.
