Стабилизатор напряжения «Ресанта» АСН-10000/1-Ц — один из лучших приборов в своей сфере. Фирма, выпускающая эту продукцию, является отечественной. Компания уже давно занимает лидирующие строчки в этой области на рынке продаж. Товар характеризуется отличным качеством и относительно невысокой стоимостью.

Параметры прибора

Так как стабилизаторы напряжения «Ресанта» АСН-10000 относятся к электротехническим изделиям, то наиболее важной его частью являются технические параметры. Здесь нужно выделить следующие пункты:

• тип подключаемой сети — однофазная;
• рабочий интервал входного напряжения — 140-260 В;
• мощность этих экземпляров — 10 кВт;
• напряжение, получаемое на выходе, — 220 В;
• подключается этот прибор к сети через специальные клеммные колодки;
• имеется байпас;
• коэффициент полезного действия прибора равен 97 %;
• рабочая температура устройства — от 0 до 45 градусов по Цельсию;
• рабочая влажность воздуха не должна превышать 80 %;
• модель относительно тяжелая — 19,5 кг;
• размеры — 220х230х385;
• тип установленной защиты — IP-20.

Вам будет интересно:Стиральные машины «АСКО»: отзывы специалистов

Марка стабилизатора напряжения «Ресанта» АСН-10000/1-Ц расшифровывается следующим образом: автоматический стабилизатор напряжения, мощность — 10 кВА. Буква Н означает, что модель настенная, цифра 1 указывает на тип подключаемой сети — однофазную. В конце также имеется буква Ц, указывающая на наличие цифровой индикации на передней панели прибора. Красным цветом будет подсвечиваться напряжение входящее, желтым — выходящее.

Техническое описание

Говоря о стабилизаторе напряжения «Ресанта» АСН-10000, можно упомянуть еще несколько важных особенностей.

Во-первых, устройство относится к классу бытовых релейных экономприборов. Его рабочий диапазон является достаточно стандартным для его класса, каких-либо особых нюансов или «изюминок» в устройстве нет. Основные характеристики стабилизатора указаны на его передней панели.

Во-вторых, стоит сказать, что в конструкции предусмотрен вентилятор охлаждения. Он работает не постоянно, а по мере нагрева силовой части прибора. Если температура достигает определенного значения, он включается. Когда показатели опускаются ниже определенной отметки, он также автоматически отключается. Релейный тип прибора имеет несколько ступеней регулировки, однако является не очень точным. Точность регулировки составляет 8 %.

Недостаток устройства

Вам будет интересно:Блок питания для светодиодных ламп: устройство, принцип работы, советы мастеров

Аппарат является достаточно неплохим, с невысокой стоимостью, а потому пользуется популярностью, но при этом не лишен недостатков. Основной заключается в том, что стабилизатор не отключается при повышении входного напряжения. Здесь все достаточно просто. С увеличением входящих показателей растет и выходящее напряжение. К примеру, на входе напряжение может достигнуть 270 В, а на выходе стабилизатора быть всего лишь 250 В, и при этом он не отключится.

Прекращение его работы произойдет в автоматическом режиме лишь при еще большем повышении напряжения, которое все еще будет проходить через него в сеть. В этом случае на передней панели на индикаторе появится буква «Н», а прибор наконец-то прекратит работу. Такое значение на индикаторе означает включение защиты стабилизатора от повышенного напряжения.

Расположение элементов прибора

Передняя панель стабилизатора напряжения «Ресанта» АСН-10000 является стандартной для таких электротехнических изделий. Тип дисплея у устройства LCD, которым комплектуются все мощные модели. Индикатор не способен отображать отклонения от заданных значений, которые не превышают 8 %, что является достаточно неприятным моментом. В верхней части панели имеются устройства отображения работы, защиты, задержки.

Естественно, что каждый из сигнализирующих элементов включается в определенное время функционирования оборудования. В левой части панели располагается индикатор нагрузки, а в нижней — перегрузки и перегрева.

Кроме указанных элементов, на передней панели стабилизатора «Ресанта» размещается еще один двухсекционный переключатель. Левая его часть отвечает за включение/отключение байпаса, правая же — за включение/отключение всего прибора. Если режим байпаса включен, то напряжения на входе и на выходе будут равны, так как силовые блоки, корректирующие его, отключаются, хотя сам прибор все еще считается частью системы.

Расположение клемм для подключения

Вам будет интересно:Как работают камеры видеонаблюдения: принципы действия, устройство и характеристики

Провода подключаются к стабилизатору в нижней его части. В этой области имеется специальный люк, который можно снять, и добраться до специальных клемм с винтами под отвертку. С их помощью и происходит подключение прибора. Обычно при продаже такой техники вместе с ней в комплекте идет специальный документ — инструкция по эксплуатации. Здесь указано все, начиная от способа подключения и заканчивая методами ухода.

Подбор места установки

Сам процесс подключения прибора не является очень сложным, однако общий принцип все же нужно знать. Инструкция будет приведена ниже. Но сначала требуется правильно выбрать место для непосредственного монтажа устройства, так как это является важной частью всего процесса подключения.

Есть несколько обязательных пунктов, которые следует выполнить. Они указаны далее в порядке своей значимости:

Подключение стабилизатора

Подключить стабилизатор напряжения «Ресанта» АСН-10000 можно только после выполнения всех выше указанных условий. Для осуществления этого процесса у прибора имеется 5 специальных клемм. Две из них маркируются буквам «L» — это фазные клеммы. Еще две будут иметь маркировку «N» — нейтральные. Последняя, пятая, клемма предназначается для заземления аппарата.

Процесс подключения таких агрегатов начинается с подведения заземления. После этого можно перейти к подсоединению входных проводов. Клеммы для их подключения обозначаются аналогичной надписью: «ВХОД». Естественно, что фазный провод должен быть присоединен к клемме «L», а нейтральный — к «N».

После этого следует включить стабилизатор и проверить наличие напряжения на выходе. Если оно присутствует и находится в пределах нормы, значит, все подключено верно. Затем агрегат снова выключается, чтобы подсоединить выходные провода. Принцип их подключения аналогичен входным.

В случае отсутствия напряжения на выходе обычно следует проверить правильность подключения проводов и при необходимости поменять их местами.

Стабилизаторы ЭМ

Данная компания выпускает с мощность в 10 кВт еще один аппарат — стабилизатор напряжения «Ресанта» АСН 10000/1-ЭМ. Что касается основных технических показателей, то этот прибор во многом схож с моделью 1-Ц. Его мощность также составляет 10 кВт. Рабочий диапазон напряжения — 140-260 В. Однако фактическая мощность будет падать при снижении напряжения ниже 190 В, а при работе с минимальным входным в 140 В и вовсе опустится до половины от начального значения. КПД этой модели так же равен 97 %.

Основное отличие между данными моделями заключается в точности регулировки. Если у 1-Ц показатель составлял 8 %, что достаточно плохо, то у модели 1-ЭМ точность равна 2 %, что считается отличным показателем. Кроме отличия в точности, разница есть и в конструкции. Оборудование марки 1-ЭМ отличается электромеханическим переключением, а не релейным, как у 1-Ц.

Однако из-за этого стоит обратить внимание на такой параметр, как скорость стабилизации. 1-ЭМ предназначен для длительной работы с пониженными или повышенными напряжениями. Скорость стабилизации электромеханического устройства равна 1-2 секундам. Релейный же прибор характеризуется скоростью в 20 миллисекунд. То есть 1-Ц будет более предпочтителен в сетях с частыми перепадами из-за более быстрого отклика на эти изменения.

«Ресанта» Lux

Стабилизатор напряжения «Ресанта» АСН-10000 Lux по своим характеристикам является очень похожим на модель 1-Ц. Прибор также относится к релейным моделям, имеет принудительное охлаждение защиты от перегрева, короткого замыкания и прочего. Обладает слабой точностью в 8 % и т. д. Стоит сказать, что входная частота, с которой он может работать, находится в диапазоне 50-60 Гц. Кроме этого, прибор будет несколько больше по габаритам — 305х360х190 мм, из-за чего и несколько тяжелее. Это стоит учитывать при монтаже агрегата.

Вам будет интересно:Обозначение mAh: что это значит

Если говорить о неисправностях стабилизатора напряжения «Ресанта» АСН-10000, то для электромеханических моделей — это частые перепады напряжения. Из-за них элементы обмотки сильно нагреваются и может выйти из строя двигатель.

У релейных приборов примерно та же основная неисправность, но она заключается в выходе из строя самого реле. Чем чаще происходят скачки, тем быстрее оно изнашивается.

Отзывы о работе прибора

Естественно, что любая компания будет преподносить свой товар только с лучшей стороны, забывая указывать на недостатки. Однако о качестве и надежности этого оборудования говорят люди. Отзывы о стабилизаторах напряжения «Ресанта» АСН-10000 в основном все положительные.

Многие покупатели отмечают достаточно демократичную цену на этот прибор. При этом он отлично справляется со своими обязанностями и характеризуется хорошим качеством сборки. Один из покупателей отмечал, что в его сети был сильный скачок напряжения, из-за которого практически у всех пользователей, подключенных к этой же сети, погорели многие бытовые приборы. Однако стабилизатор от компании «Ресанта» справился на отлично с задачей автоматического отключения питания.

Из недостатков обычно указывается лишь тот, что указан в его характеристиках, а именно: низкий уровень точности. Хотя некоторые пользователи отмечают, что 8 % для обычных бытовых приборов вполне хватает.

Исходя из всего выше сказанного, можно сделать следующий вывод. Стабилизаторы от компании «Ресанта» не зря пользуются широкой популярностью. Они сочетают в себе невысокую стоимость, отличное качество и приличные технические параметры.

Источник

Асн 10000 1 ц схема электрическая

Ресанта 10000 1 ц схема

Ремонт стабилизаторов Ресанта — тонкости и рекомендации

Эта статья расскажет о таких вопросах:

1. Основной принцип работы стабилизаторов «Ресанта».
2. Особенности работы электромеханического прибора.
3. Его основные неисправности.
4. Ремонт сервопривода.
5. Как работают релейные нормализаторы?
6. Ремонт реле.
7. Проведение диагностики отремонтированного стабилизатора.
8. Другие неисправности релейных приборов.

В очень многих домах и квартирах используются те стабилизаторы напряжения, которые были сделаны в стенах компании «Ресанта». Благодаря использованию этих приборов владельцы обеспечивают стабильную работу и защищают «здоровье» всех своих домашних электроприборов.

В конечном итоге каждый домашний электроприбор работает в течение долгого времени и очень редко требует ремонта.

Хотим отметить, что стабилизатор также является домашним прибором, который требует надлежащего ухода и соблюдения необходимых условий эксплуатации. В противном случае стабилизатор напряжения, который выпустила компания «Ресанта», может выйти из строя и будет нуждаться в ремонте.

Кроме этого он может выходить из строя после долгих лет эксплуатации. Другими словами он также обладает способностью ломаться.

Смотря на эту способность, мы решили посвятить статью слабым местам стабилизаторов марки «Ресанта» и рассмотреть, каким образом можно отремонтировать поврежденные элементы, а также восстановить полную работоспособность этого востребованного устройства.

Но, сначала расскажем об общем строении и принципе работы устройств этой марки.

Принцип работы

Как и все стабилизаторы напряжения, так и нормализаторы марки «Ресанта» состоят из:

1. автоматического трансформатора.
2. электронного блока.
3. вольтметра.
4. элемента, который осуществляет подключение/отключение определенных обмоток.

Учитывая то, что производитель осуществляет выпуск различных видов стабилизаторов, элементы для подключения обмоток являются разными. О них мы отметим несколько ниже, а именно тогда, когда будем рассматривать особенности работы и ремонта каждого вида нормализатора от латвийского производителя.

Электронный блок любого стабилизатора компании «Ресанта» осуществляет управление всей работой устройства. Он управляет работой вольтметра и получает данные об уровне входного напряжения. Дальше он сравнивает это напряжение с нормированным и определяет, сколько вольт нужно добавить или отнять.

После этого определяется то, какие обмотки стабилизатора нужно подключить или же отключить. Когда известна эта информация электронный блок подключает/отключает необходимые обмотки с помощью реле или сервопривода и наши электроприборы получают нормализованный ток.

Такой принцип стабилизации тока присущ каждому стабилизатору напряжения от компании «Ресанта». Однако процесс стабилизации в различных моделях компании имеет отличия. Они обусловлены тем, что по-разному происходит подключение/отключение обмоток трансформатора.

В стенах компании выпускается два типа стабилизаторов:

1. Электромеханические.
2. Релейные.

И, конечно, ремонт каждого из них имеет свои особенности.

Особенности работы электромеханического прибора

Сначала мы рассмотрим электромеханический нормализатор. Устройство этого стабилизатора напряжения от компании «Ресанта» предусматривает наличие такого элемента как сервопривод. Собственно благодаря ему осуществляется переключение различных обмоток автоматического трансформатора.

Переключение этих обмоток осуществляется плавно и в результате обеспечивается точная регулировка напряжения на выходе.

Каким же образом происходит это плавная регулировка? Сервопривод представляет собой двигатель и щетку (электрический контакт), которая прикреплена к якорю двигателя. Когда этот якорь крутится, то движется и щетка. Она постоянно контактирует с медными обмотками трансформатора.

По сути дела она скользит по ним. Она имеет такую ширину, которая позволяет соединять две обмотки одновременно. В результате на выходе не пропадает фаза.

Для того, чтобы щетка двигалась в определенном направлении и на определенную величину, в нормализаторе создается напряжение ошибки. Далее благодаря операционному усилителю и транзисторному выходному каскаду (он представляет собой усилитель мощности) это напряжение усиливается.

После этого оно подается на двигатель и заставляет крутиться якорь в определенном направлении.

В таком направлении движется и щетка, которая контактирует с обмотками. Напряжение ошибки является пропорциональным величине, которая является разницей между количеством вольт на входе и необходимым количеством вольт.

Сигнал ошибки может иметь одну из двух полярностей и в результате каждая полярность заставляет ось двигателя крутиться в определенном направлении. Такими являются особенности работы электромеханического нормализатора.

Отметим, что очень многие люди покупают 10-киловольт-амперный электромеханический стабилизатор. Поэтому возможные неисправности и поломки этого типа стабилизатора напряжения от компании «Ресанта» будут рассмотрены на этой модели. Ниже приводится его электросхема.

Рис. 1. Электросхема стабилизатора АСН-10000/1-ЭМ.

Стоит обратить внимание на тот факт, что общее строение всех нормализаторов этого типа является похожим. Различия заключаются в отдельных элементах моделей с разными уровнями мощности.

Основные неисправности

Из вышеописанного принципа работы электромеханического стабилизатора становится понятно, что когда происходит изменение тока в электросети, происходит одновременное вращение якоря двигателя и движение графитовой щетки.

Постоянное движение сервопривода и является главной слабостью электромеханического устройства. Почему? Потому, что в результате трения щетки о витки катушки происходит чрезмерное нагревание как щетки, так и витков под ней.

Кроме этого, трение вызывает износ щетки и загрязнение медных проводов. Последняя причина обусловливает появление искр.

Учитывая тот факт, что в наших электролиниях ток меняется очень часто, то с такой же частотой происходит движение сервопривода. Такое частое вращение становится причиной выхода из строя самого двигателя.

Примечательной особенностью является то, что поломка двигателя вызывает выход из строя других деталей. Так, появляется вероятность выхода из строя выходного каскада управления двигателем.

Специалисты компании «Ресанта» собирают этот каскад на основе пары транзисторов Q2 TIP41C и Q1 TIP42C. Когда происходит сгорание этих транзисторов, то сгорают и резисторы R45 и R46.

Они являются составляющими коллекторной цепи вышеуказанных транзисторов. R45 и R46 характеризуются сопротивлением в 10 Ом и мощностью в 2 ватта.

Когда есть такие неисправности, то надо провести проверку линейного стабилизатора. Его латвийские специалисты собирают на базе стабилитрона DM4 и транзистора Q3 TIP41C.

Если все эти составляющие электросхемы стабилизатора напряжения электромеханического типа, изготовленного компанией «Ресанта», сгорели, то их в любом случае нужно купить и заменить.

Ремонт двигателя сервопривода

Когда сгорел сам двигатель, то есть два варианта:

1. Покупка нового и его установка.
2. Попытка реставрации старого двигателя.

Второй вариант дает возможность реанимировать двигатель собственными силами, однако, на не долгое время. Для реанимации нужно произвести отключение двигателя от общей схемы. После этого его нужно подключить к мощному источнику питания.

Вашей задачей является подача на его выходы тока с постоянным напряжением в 5 вольт. Ток при этом должен иметь силу от 90 до 160 мА. При подаче такого тока на щетках двигателя сгорает каждая мелкая частица «мусора».

Полезный совет: поскольку двигатель относится к реверсивному типу, то при подаче напряжения нужно менять полярность. Эта процедура проводится два раза.

После таких действий двигатель сможет снова работать, и стабилизатор будет выполнять свою основную функцию. Далее по несложной схеме можно проводить процедуру подключения стабилизатора напряжения, выпущенного компанией «Ресанта».

Эта схема предусматривает подключение входного фазного и нейтрального кабелей к входной фазной и нейтральной клеммам соответственно. Аналогичным является подключение выходных проводов. Также обязательно подключают заземляющий провод.

Как работают релейные стабилизаторы?

Что касается релейных стабилизаторов от латвийской компании, то во время их эксплуатации возникают другие неисправности. Соответственно, их ремонт представляет собой иную процедуру.

Перед тем, как рассмотреть особенности ремонта релейного нормализатора «Ресанта», обратим внимание на особенности его работы. Релейное устройство выравнивает ток скачкообразно.

Это происходит потому, что одно реле подключает/отключает определенное количество витков второй обмотки. Если сравнить электромеханический стабилизатор, то его щетка постепенно контактирует с большим количеством витков.

Иными словами она постепенно подключает промежуточные витки и останавливается на нужном витке. В релейных приборах от «Ресанта» все витки будто поделены на группы и от каждой из них отходит вывод. Собственно на этот вывод и подается ток при включении реле.

Электрическая схема каждого релейного стабилизатора напряжения от компании «Ресанта» предусматривает наличие четырех реле, а это означает, что количество выводов второй обмотки также равняется цифре четыре.

Исключение составляют модели серии СПН. Число реле равняется цифре пять.

Полезный совет: когда включается или отключается определенное реле, напряжение на выходе меняется на 15-20 вольт, то есть происходят минискачки напряжения. Эти минипрыжки хорошо заметны на лампах освещения.

Для большинства электроприборов они не являются страшными. Однако сложная электронная и измерительная техника требуют более плавной стабилизации тока. Это следует учитывать при использовании любого релейного стабилизатора.

Подытоживая выше сказанное, отметим, что весь процесс нормализации тока сопровождается постоянной работой реле. Собственно этот механический компонент и является самым слабым местом. При эксплуатации он может как сгореть, так и залипнуть.

Как ремонтировать реле?

В том случае, когда из строя выходят контакты реле, поломаться могут и транзисторные ключи. В зависимости от модели эти ключи могут собираться на разных транзисторах. Так, в модели СПН-9000 эти ключи собраны на основе транзисторов 2SD882.

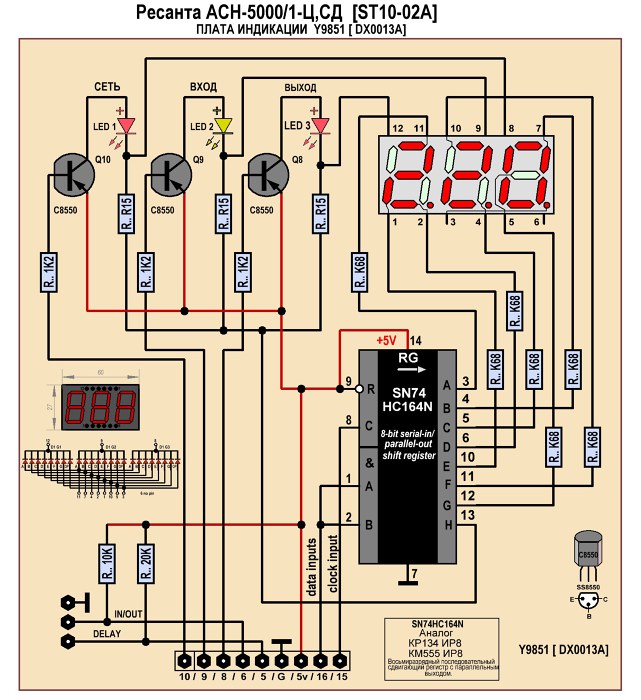

В основе транзисторных ключей модели АСН-5000/1-Ц (его схема приводится ниже) находятся транзисторы D882Р. Все эти транзисторы выпускает компания NEC.

Рис. 2. Схема стабилизатора АСН-5000/1-Ц.

В тех случаях, когда эти транзисторы и реле выходят из строя, их полностью заменяют. Такие запчасти для вышеупомянутых моделей стабилизаторов напряжения, выпускаемых компанией «Ресанта», можно найти во многих магазинах.

Также можно попробовать отреставрировать изношенные контакты реле. Данная процедура начинается со снимания крышки реле. Потом приступают к снятию подвижного контакта. Этот контакт нужно высвободить от пружины.

Далее берут наждачную бумагу «нулевку» и очищают этот контакт от всех нагоревших частиц. Такую же процедуру очистки нужно сделать и относительно верхнего и нижнего контактов.

В конце обрабатывают все контакты бензином «Галоша» и осуществляют сборку реле. Когда реле является собранным, следует проверить транзисторы 2SD882 или D882Р, или же другие (это зависит от модификации).

Их выпаивают (нужно иметь паяльник) и осуществляют проверку целостности переходов. Если переходы не является целостными, нужно взять новые транзисторы.

Проведение диагностики

После окончания ремонтных работ необходимо провести диагностику работы стабилизационного прибора. Для этого используют ЛАТР, к которому подключают стабилизатор. Далее с помощью ЛАТРа изменяют напряжение и следят за работой стабилизационного устройства. В качестве нагрузки используется лампочка.

После проверки можно произвести подключение к общей сети. Если вы не знаете, как подключить релейный стабилизатор напряжения, сделанный в стенах компании «Ресанта», то стоит запомнить, что данная процедура является такой же, как и для электромеханического нормализатора. О ней мы уже писали.

Другие неисправности релейных приборов

JAKEC набор конденсаторов

Стоит отметить, что поломка реле может быть не единственной неисправностью, которая возникает в релейном нормализаторе от латвийской компании. В некоторых случаях в стабилизаторе СПН-9000 наблюдался периодический дефект.

Внешним признаком этого дефекта являлось хаотическое отображение сегментов дисплея, которые включались. В это же время наблюдалась хаотическое включение реле.

Причина этого кроется в холодной пайке кварцевого резонатора ХТА1, который имеет рабочую частоту 8 мегагерц. Такая пайка вызывает неправильную работу микроконтроллера U2.

Для решения проблемы нужно выпаять этот резонатор, почистить его выводы с помощью нулевой наждачной бумаги, провести качественную подпайку и поставить обратно.

Специалисты также рекомендуют проверить электролитические конденсаторы, которые находятся на плате контроллера. Это необходимо сделать по той причине, что фирма использует конденсаторы от производителя JAKEC. Эти конденсаторы не характеризуются высоким качеством. Во время их проверки проводят измерение емкости и ESR.

Похожие записи Ресанта АСН 500 1ц — небольшая мощность — высокая надежность Стабилизаторы Ресанта, мощностью 3000 Вт Мощный и надежный стабилизатор Ресанта АСН 12000. Видео Ресанта 5000 вт, характеристики, внешний вид, применение. Видео

Источник: http://electricadom.com/remont-stabilizatorov-resanta-tonkosti-i-rekomendacii.html

Как подключить стабилизатор напряжения ресанта

Как подключить стабилизатор напряжения ресанта

» Как

как подключить стабилизатор Ресанта АСН 10000 Н/1-Ц Lux

Зарегистрирован: 15 авг 15:46

Сообщения: 1

Я живу в 5-и этажном общежитие и в вечернее время у нас падает напряжение до 190-180В

Вот купил стабилизатор Ресанта АСН 10000 Н/1-Ц Lux от него хочу за питать 3 нагрузки холодильник Stinol 101ER,СМ Electrolux EWT 825,микроволновку LG MS2041US

Сообщения: 3047

Почему 6 мм2, а не 10?

Первая колонка — для одиночного провода, проложенного открыто.

Стабилизаторы напряжения Ресанта

Стабилизатор напряжения — это электрический прибор, основная цель которого предохранение бытовой техники от перепадов напряжения и, как следствие, от преждевременного выхода ее из строя.

Ресанта представляет различные модели подобных устройств для дома. Прежде, чем купить нужный прибор, следует определиться с необходимой мощностью. Представляем вашему вниманию основные категории такого оборудования.

Однофазный стабилизатор напряжения Ресанта применяется для защиты электроприборов с мощностью до 5 кВт от короткого замыкания и перепадов напряжения.

Прибор оснащен частотным фильтром входного и выходного напряжения. Предусмотрено аварийное отключение, которое срабатывает при повышении показателей напряжения. Данное устройство можно крепить на стену.

Трёхфазный стабилизатор напряжения Ресанта. Предназначен для домов, где подведены три фазы, или там, где установлены агрегаты, которые требуют 380В. Производятся только электромеханического типа. Достаточно дорогостоящие приборы, но оправдывают себя, так характеризуются высокой практичностью в пользовании.

Автоматические стабилизаторы напряжения Ресанта делятся на несколько подвидов: однофазные электромеханического типа, однофазные цифровые пониженного напряжения, однофазные электронного типа с цифровым дисплеем, однофазные цифровые настенные серии LUX, бытовые однофазные цифровые, трехфазные электромеханического типа.

Как подключить стабилизатор напряжения. Рассмотрим два возможных варианта:

• 1 вариант подключение после счетчика. Такой вид подключения выбирают, когда нужно подключить весь дом (квартиру). После счетчика устанавливают автомат (автоматический выключатель), на вход прибора идет выход автомата. Очень важно подводить фазы к фазе. Также можно установить дополнительный автомат на само устройство. Схема: счетчик автоматический выключатель стабилизатор автоматы разводки.
• 2 вариант розеточное подключение. К такому виду подключения прибегают в том случае, когда требуется оборудование большей мощности. На вход прибора подводят провод (на другом конце провода подсоединена вилка), на выход провод, на конце которого находится розетка. В этом случае фаза роли не играет. Длину провода вы можете корректировать, так как вам нужно. Схема: вилка провод (на вход) стабилизатор провод (на выход) розетка.

Технические характеристики стабилизатора напряжения Ресанта заключаются в следующем:

1. Мощность номинальная (Вт/А): 3000
2. Частота (Гц): 50
3. Диапазон (входное напряжение) (В): 240 430
4. Стабилизационная точность: 220 2%
5. КПД (при токе нагрузки 80%) (%): 97
6. Охлаждение: воздушное
7. Температура нагрева (максимальная) обмотки трансформатора (С): 70
8. Регулировочное время (сек): 10
9. Искажение синусоиды: отсутствует
10. Защита (высоковольтная) (В): 260 5
11. Защитный класс: ІР негерметизированный
12. Температура окружающей среды во время работы (С):0 45
13. Влажность воздуха (%): не более 80
14. Размеры (мм): 810х430х530.

Несмотря на то, что все модели Ресанта пользуются большой популярностью, так как сделаны очень качественно, однако и в них случаются поломки.

Что же делать при неисправности стабилизаторов напряжения Ресанта?

Первое, что нужно сделать это выяснить причину неисправной работы. Если вы не компетентны в этом вопросе, то лучше вызвать мастера либо отвезти прибор в ремонтную службу (фирму, где осуществлялась покупка). Профессионалы осмотрят аппарат и приступят к ремонту. Если он находится на гарантии, а вашей вины в поломке нет, то все будет абсолютно бесплатно.

XXI столетие это время автоматизации и компьютеризации. Мы привыкли к комфорту, поэтому, если что-то выходит из строя, это нас очень беспокоит. Каждый потребитель электроэнергии понимает, что такое перепады напряжения и как может из-за этого страдать наша техника. Поэтому самый лучший вариант для того, чтобы уберечь наш быт от поломок приобрести соответствующее устройство от Ресанта, так как это гарантия исправной работы всех электроприборов в вашем доме. Конечно, выбор делать вам: тратить деньги на стабилизатор либо надеяться на то, что все обойдется. Однако лучше обезопасить себя, купив оборудование от компании Ресанта.

Смотрите видео

Причиной поломки бытовых электроприборов зачастую могут стать скачки напряжения в сети. Предотвратить подобные проблемы можно с помощью стабилизаторов напряжения, которые сглаживают помехи и искажения и оберегают приборы от поломки. В этой статье расскажем, как правильно подключить стабилизатор напряжения на примере прибора фирмы Ресанта.

Где установить стабилизатор?

Установка стабилизатора напряжения в квартиру требует грамотного выбора размещения. Лучше всего поместить прибор в кладовке, если таковая имеется. И без того не очень хорошо, когда электрический прибор большой мощности стоит под ногами , а если в квартире дети, то это вообще опасно.

При этом, важно отметить, стабилизатор нужно разместить так, чтобы от его поверхности до стен со всех сторон оставалось сантиметров по 10 свободного пространства – это обеспечит нормальную вентиляцию устройства и защитит его от перегрева. Кроме того, материал стен, которые окружают стабилизатор, должен быть негорючим – голый бетон, кирпич, стеклотекстолит и т.д.

Как подключить?

Стабилизатор имеет три контакта для подключения:

Контакты отмаркированы, а потому вы их вряд ли перепутаете. На контакт фаза-вход стабилизатора заводится провод фаза распределительного автомата (электросчетчика), к контакту фаза-выход подключается фаза нагрузки (электроприбора, который вы хотите обезопасить от перепадов напряжения), а ноль подключается и к нулю нагрузки, и к нулю распределительного автомата (см. рисунок).

Важно! Все подключения проводите при обесточенной сети — предупредите соседей по площадке, отключите распределительный автомат и только затем приступайте к подключению.

Источники: http://ceshka.ru/forum/viewtopic.php?p=2415, http://myfta.ru/articles/stabilizatory-napryazheniya-resanta, http://elhow.ru/bytovye-sovety/remont/elektrika/kak-podkljuchit-stabilizator-naprjazhenija

Поделитесь своим мнением

restart24.ru

Как подключить стабилизатор напряжения однофазный

Электроэнергия, поступающая к нам в квартиры, имеет свои стандарты. Например, для сети питания 220 вольт отклонение не должно превышать 10% от номинала. Такой разбег в величине напряжения не всегда благотворно сказывается на функционировании чувствительных электрических устройств бытового назначения, приборов освещения. Организации, поставляющие электроэнергию, применяют трансформаторы для линий питания, по которым приходит электрический ток к домам.

При работе под нагрузкой линия выдает нижний предел напряжения. При дальнейшем возрастании нагрузки нормативный предел снижается, так как мощность подстанции исчерпывается. Также функционирует и сеть 380 В. Это объясняет режим работы установок в обычных условиях. Реально же снабжение электричеством домов зимой бывает намного хуже.

Эту ситуацию можно исправить, применяя приборы, которые стабилизируют основные параметры электрического тока. Стабилизаторы применяются в разных местах. Стоимость такого устройства небольшая, а его монтаж и подключение довольно простое, и позволяет произвести всю работу самостоятельно.

Определение типа защиты

В настоящее время имеются стационарные приборы, стабилизирующие напряжение, монтаж которых осуществляется на весь дом, а также переносные модели, которые могут обслужить всего несколько электрических устройств. Кроме этого, стационарные стабилизаторы бывают трехфазными, однофазными. Это зависит от условий использования. Подключения на 1-фазную и 3-фазную сеть имеют свои отличия.

В квартире или собственном доме лучше подключить 1-фазный стабилизатор возле распредщитка. Это дает возможность защиты всей сети от воздействия перегрузок. Поэтому, рассмотрим инструкцию по монтажу для 1-фазного устройства.

Выбор места монтажа

При самостоятельной установке вся ответственность ложится на вас, так как при неправильном монтаже прибор может выйти из строя, может произойти пожар и т. д.

Чтобы своими руками подключить стабилизатор напряжения в квартире, необходимо учесть некоторые советы:

• Помещение выбирается сухим, проветриваемым, так как основной причиной неисправности становится наличие влаги в корпусе прибора.
• При монтаже в нише, проверьте, насколько безопасны отделочные материалы на предмет горючести.
• Нужно обеспечивать зазор между стенками и стабилизатором. Необходимо отступать на 10 см.
• При настенном монтаже, проверьте, чтобы крепление выдержало массу настенного стабилизатора.

Подключение к сети

Самостоятельное подключение к сети стабилизатора не представляет большой сложности. На тыльной стороне устройства есть колодка с клеммами на пять разъемов. Чаще всего провода чередуются так: фаза и ноль, заземление, нагрузочные фаза и ноль.

Для подключения нужно всего лишь сделать правильный выбор сечения кабеля. Далее осуществляется самостоятельный монтаж. Схема подключения стабилизатора на 220 вольт:

Типы стабилизаторов

Когда вы решились установить стабилизатор, то необходимо выбрать и приобрести модель стабилизатора. Чтобы не запутаться с выбором оптимального варианта прибора, нужно знать, что все устройства выполняют подобную функцию, но имеют отличия по принципу действия. Для получения качественной энергии для дома подходят 2 типа приборов:

Сервоприводное устройство, которое имеет схему сравнения, служащую для управления небольшим моторчиком. Он вращается в разных направлениях, и двигает бегунок, снимающий ток. В итоге на выходе получается стабильная величина напряжения 220 вольт. Достоинством такого устройства является плавное регулирование. Это дает возможность получения напряжения без перепадов.

Релейное исполнение устройства стабилизации имеет свои отличия по принципу действия. В корпусе устройства находится трансформатор с клеммами. Напряжение входа умножается на коэффициент, и подводится для каждого вывода. Электронные элементы управляют действием релейного блока, переключающего при необходимости выводы трансформатора. За счет этого на выходе стабилизатора получается напряжение 220 вольт. Отрицательным фактором таких устройств является появление небольших скачков напряжения, когда происходит переключение ступеней.

Третьим типом стабилизаторов является электронный прибор. Он относится к дорогостоящим приборам, хотя его принцип действия мало чем отличается от релейного устройства. У него вместо реле работает электронный ключ, переключающий выводы трансформатора, на тиристорах.

Ступени стабилизатора

Все варианты стабилизаторов имеют несколько ступеней работы. От их числа зависит качество выдаваемого напряжения. Для понимания работы ступеней рассмотрим пример. Когда подается напряжение 220 вольт нормального значения, то прибор прогоняет его по схеме без изменений. Когда напряжение падает до предельных значений, то электронный ключ, либо реле подключают 1-ю ступень, а на выходе появляется стабильное напряжение 220 вольт.

Последующее падение напряжения принуждает стабилизатор переключиться на другие ступени, которые позволят ему выдать необходимые 220 вольт. Когда ступеней уже не хватает, то стабилизатор не сможет повысить напряжение. Чем больше число ступеней, тем шире его интервал регулировки напряжения.

Советы по подключению стабилизатора напряжения:

1. Перед монтажом всегда отключайте питание сети в электрическом щите.
2. Подключите вспомогательную защиту прибора в виде автоматического выключателя и устройства защитного отключения. Это продлевает срок его работы. Монтировать автоматику целесообразно за счетчиком, но перед защитой.
3. Электрическая сеть бытового назначения должна иметь контур заземления. Монтаж стабилизатора без заземления запрещается согласно правилам электробезопасности.
4. Монтаж стабилизирующего устройства в доме до счетчика запрещен. Оптимальным вариантом установки стабилизатора будет выполнение его по вышеуказанной схеме.
5. Запрещается подключать стабилизатор сразу после заноса его с мороза в квартиру. Внутри корпуса скапливается конденсат, который может сильно повредить устройство при включении, и сократить срок службы. На улице также запрещается его установка.
6. Стабилизатор небольшой мощности до 5 киловатт подсоединяется прямо к розетке. Этот способ приемлем для гаражных условий, дачного дома. Иногда осуществляют установку переносного стабилизатора отдельно для цифровой техники, например, на компьютер, телевизор и т. д.

Для трехфазной сети 380 вольт стабилизатор подключают на каждую фазу по одному устройству, соединяя их схемой «звезды». Этим способом достигается экономия денежных средств на покупке устройств, а также на его обслуживании и ремонте, так как 3-фазное устройство намного дороже.

• После монтажа нужно проконтролировать правильность соединений и монтажа. Для этого подключают автоматы ввода в распредщите. Треск, гудение, искрение не допускаются. Если таких признаков нет, то подключение стабилизатора напряжения выполнено правильно.
• Не допускается подключать стабилизатор на нагрузку, превышающую мощность прибора. Резерв его мощности должен быть не менее 30%.
• Правильная схема установки чаще всего изображается на корпусе устройства. Сначала нужно ориентироваться на эту схему. Если такой схемы нет, то оптимальным вариантом являются данные рекомендации. Популярные модели стабилизаторов подключают именно таким образом.

Каждый год необходимо осуществлять проверку надежности соединений проводки в клеммниках, при необходимости подтягивать их затяжку.

Пример подключения стабилизатора

Домашний счетчик, после него два автомата.

Верхний выключатель отключает фазу, другой – ноль. Один провод поступает на дом, а другой на летнюю кухню.

Схем подключения

Открываем крышку клеммника стабилизатора:

Выполняем подключение стабилизатора согласно схеме.

Стабилизатор стоит за стеной, поэтому имеется отверстие, через которое проходят четыре провода: фаза для стабилизатора, ноль для него же, ноль для квартиры, фаза тоже в квартиру.

Еще раз контролируем правильность соединений и включаем питание.

На дисплее показывается напряжение и ток на выходе.

Схемы 3-фазных нагрузок через 1-фазные стабилизаторы

Устройства, применяемые в быту, расходуют меньше энергии, чем промышленные образцы. Поэтому для нормальных свойств сети можно использовать три равных по характеристикам стабилизатора напряжения, которые соответствуют нагрузке для 1-фазной линии.

Если они применяют разделение нуля, то для их монтажа подходит такая схема:

По этой схеме для наглядности шина провода защиты РЕ не указана, а соединение стабилизаторов к ней выполнено упрощенно.

Рабочий нулевой провод после защит, находящихся в распредщитке дома, разделяется на клеммы вывода каждого стабилизатора. Его шина создается путем параллельного соединения клемм выхода всех трех устройств. Нули ко всем нагрузкам подходят жилами проводов от этой шины.

Клемма фазы, которая входит в каждый стабилизатор, подключается к своим клеммам защитного устройства, выходная клемма с группой автоматов, подающих питание на потребители.

Если объединить рабочие отходящие и входящие нули, то это делает схему проще. Но у отдельных моделей такой способ нарушает некоторые алгоритмы управления при возникновении аварии. Поэтому изготовители осуществляют такое разделение.

На схеме изображено подключение аналогичных стабилизаторов к 3-фазным нагрузкам.

Все схемы показаны для ознакомления с принципом действия стабилизаторов напряжения. Поэтому на схеме не изображаются устройства коммутации, распредкоробки и другие устройства.

Подключение стабилизатора к сети

ostabilizatore.ru

Подключение стабилизатора

Мне была поставлена задача: перебрать электрощит в доме и подключить стабилизатор напряжения.

Дом находится в близлежащей деревеньке, добираться несложно.

С переборкой электрощита особых сложностей не возникло. Хотя, конечно, старый электрощит представлял из себя печальное зрелище… Работа с электрощитом заняла три дня.

Получилось довольно удачно установить новый щиток в гипсокартонную стену. Для крепления я использовал вертикально установленные металлические профили.

Начинка электрощита получилась интересной. Так как перекрытия дома деревянные, я установил на вводе противопожарное УЗО. Этого требуют правила из священной книги электрика – ПУЭ.

Противопожарное УЗО является дополнительной защитой от возгорания электропроводки в любом помещении, не обязательно деревянном. Так, например, мне приходилось устанавливать такое УЗО в одном из павильонов модной итальянской одежды в Крокус Сити.

Установка была обязательным требованием для арендодателей.

Также заказчик просил установить защиту от перенапряжений. Мой выбор пал на проверенные временем УЗМ белорусских производителей.

На мой взгляд, это лучшее устройство по защите от небольших импульсных скачков и отклонения напряжения от комфортных величин.

На вводе электрощита установлен трехполюсный автомат, далее УЗО, затем УЗМ. После реле напряжения планировал подключить стабилизатор.

Выбираем мощность стабилизатора

В подвале расположен гараж и бойлерная с газовым котлом. Смонтировано два приямка с дренажными насосами, мощностью около 600 Вт. Имеется глубинный насос для подачи воды в дом, мощностью 1,5Квт. Все это на одной фазе, ибо так спроектировано.

Первый этаж. Здесь кухня с духовым шкафом 2КВт, стиральная машинка 2,5КВт, бытовые электроприборы. Здесь есть возможность раскидать нагрузку по фазам.

На втором и третьем этажах только освещение и бытовые розетки. Там находятся спальные помещения.

Да, есть еще два кондиционера по 1, 5 КВт.

На участке присутствуют постройки, баня и гостиный домик. Там тоже спальные помещения, газ и дровяной очаг.

Получилась такая табличка распределения нагрузки по фазам:

Выбрал стабилизатор с запасом, по десять киловатт на каждую фазу.

Подключение трехфазного стабилизатора

Далее начались приключения с Ресантой..

Изначально я предусмотрительно рекомендовал стабилизаторы Лидер или Штиль, как самые лучшие на российском рынке. Но и цена на них кусается, несмотря на их преимущества.

Также заказчик был против Лидера потому, что уже имел опыт использования этой марки. Ему не понравилось, что устройство уходит в аварийный режим после пяти попыток включения при нестабильном напряжении.

Пришлось остановиться на Ресанте. Это простейший стабилизатор с минимумом электроники. Немножко жужжит, но к этому можно привыкнуть.

И тут я совершил просчет, заказав на дом трехфазный стабилизатор…

Не знал я, что моноблочный стабилизатор на три фазы, при пропадании одной из фаз, отключается полностью, оставляя дом без света.

Было выбрано трехфазное электромеханическое устройство фирмы «Ресанта», мощностью 30 КВа.

Подробнее о характеристиках различных стабилизаторов можно узнать в статье Как выбрать стабилизатор.

Заказывал через интернет магазин, после незначительных переговоров по телефону. Заказ привезли вовремя, доставка бесплатная, очень удобно.

Не отпуская курьера, на месте раздербанили фанерную упаковку. Внешний и внутренний вид не вызвал подозрений.

Довольно увесистый механизм оказался. Пришлось нести втроем в подвал, к месту установки. Курьера отпустили с добрыми пожеланиями и деньгами.

Приступил к подключению. В подключении нет ничего сложного, главное не перепутать вход с выходом.

Производителями установлена мощная колодка с болтовым соединением. В комплект входит набор бронзовых гаек, шайб и медных наконечников. Все это обеспечивает надежный контакт.

Опустим процесс подключения. Он требует лишь внимания и аккуратности.

Около часа провозился с опрессовкой наконечников и протяжкой гаек.

Наступил момент включения.

Всегда есть мандраж в такой момент, вдруг поднимешь клювик автомата и, вместо появления света, появится непредсказуемый бабах и писец.

Трижды перепроверил схему подключения и протянул контакты. Включаю.

Замигали УЗМ, предупреждая о скором включении. Щелчок, УЗМ включились и… моргнув, опять погасли. Пронаблюдав такую картину три раза, я спустился в подвал, решив оттуда наблюдать за стабилизатором.

При отключенной нагрузке и включенном стабилизаторе все было замечательно. Ресанта оптимистично выдавала показания по входному напряжению и выходному. Но стоило лишь включить нагрузку в доме, напряжение отключалось стабилизатором.

Варианта два:

Либо большие пусковые токи насоса в скважине дают перегрузку, либо где то плохой контакт ноля.

Как всегда, погрешив на себя, пошел протягивать нулевые контакты везде, где только можно.

После проверки попробовал опять подать напряжение. Ничего не вышло. Свет моргнув отключился.

За всем происходящим наблюдали строители из братской западной Украины. Непонятно, какие соображения возникали в их «западэнском» сознании, но я, как человек мнительный, осудил опять себя в происходящем.

После пяти неудачных попыток подачи напряжения через Ресанту, я углубился в глубокий электротехнический самоанализ.

Еще раз убедился, что схема подключения правильная. Нет сомнений.

Схема подключения трехфазного стабилизатора

Ага, я понял…

Трехфазной Ресанте не нравятся три УЗМ перед ней. Не понимает она их и все. Дело в том, что реле напряжения включаются после небольшой задержки. УЗМ убеждается в стабильности городского напряжения и после минутной задержки, включается.

Но три реле могут включаться не одновременно и из-за этого стабилизатор не запускается, принимая это за отсутствие одной из фаз.

Решил проверить это предположение и подключил Ресанту перед УЗМ.

Пробую включать.

Опять свет мигнул и пропал, реле напряжения мигают по очереди аварийной индикацией. Стабилизатор щелкает и уходит в аварию.

Иду проверять последнее предположение о плохом ноле к столбу.

На столбе висят два электрощита. Очень умные электрики запитали эти два электрощита на два разных дома одним четырехжильным кабелем.

Этот кабель заходит в щит моего заказчика, затем шлейфом с верха вводного автомата уходит на другой щит.

И как же они обошлись с нолем, эти варвары от электричества?

В моем уличном щите ноль приходит на болт в корпусе металлического щита, от него, разрываясь, идет к соседу и еще один провод на счетчик.

Всего под болтом три жестких провода сечением 10мм2. Контакт весьма сомнительный и окислившийся со временем.

Я отключил соседа и переделал соединение под отдельный болт с хорошими шайбами. Все провода зачистил от окисления.

Проделав все эти известные электрику мантры, я вернулся к алтарю стабилизатора. Внутренне перекрестился и включил.

Изменений не произошло. Свет появился, затем моргнула фаза «В» и Ресанта ушла от нас в аварию.

Я стал уже тупо включать стабилизатор, так как больше доступных идей у меня не было. Видимо уже подсознательно принял идею дожечь это устройство прибалтийских производителей.

Почему бы им не остановиться на шпротах и оставить попытки прорыва в электротехнике?!

Итак, включаю я Ресанту, она закономерно отключается, моргая фазой «В».

Хочу заметить, что между переборкой электрощита и установкой стабилизатора, прошло две недели.

За это время строители плодотворно работали ручным электроинструментом, болгарками, запускались дренажный и глубинный насосы. Все это происходило без проблем.

Иногда, правда, происходило отключение УЗМ по фазе «В»… Но тогда я не придал этому значения. Отключалось, затем включалось, после возвращения напряжения в разумные пределы.

Если все работало ранее и перебои стали возникать после подключения трехфазного стабилизатора Ресанта, значит дело в нем.

Я решил тупо дожечь прибор и обратиться по гарантии. Где — то после десяти попыток из Ресанты раздался хлопок, повился дымок и выбило автомат.

На этом я остановился. Разобрал схему, отсоединил стабилизатор. Позвонил в гарантийный центр и спокойно объяснил, что стабилизатор после включения вышел из строя.

Ни капли не соврал при этом.

Собственно, это были жесткие испытания стабилизатора Ресанта при нестабильном ноле и отгоравшей наверху столба злополучной фазе «В»…

Уже позже я залез на столб и перекрутил все орехи на СИПе на ниледовские. Простите меня за несусветное словообразование, но как еще сказать, на великом и могучем, об изделиях фирмы Niled?

Действительно, отходящий провод на фазе «Бе» обуглился и давал знать о своем предсмертном состоянии периодическим исчезновением контакта. Это приводило к отключению УЗМ и уходу Ресанты в аварию.

То, что электричество стало пропадать при запуске стабилизатора, а до этого выключалось редко, тоже можно объяснить.

Думаю, что стабилизатор Ресанта при включении создает высокий пусковой ток, обусловленный наличием автотрансформатора в схеме.

Автотрансформатор состоит из катушки с большим количеством витков.

Плохой контакт на столбе не выдерживал тока такой величины, напряжение пропадало, стабилизатор отключался. Цепная реакция.

Возврат стабилизатора в сервисный центр

Далее я должен отметить порядочность продавца Ресанты, назову его здесь Алексеем.

Алексей прочувствовал всю сложность моей ситуации, проявил глубокое понимание обстановки и предложил мне доставить стабилизатор в сервисный центр, правда самому, в Москву. Благо я сам из Подольска, так что недалеко.

Не буду описывать свои дорожные приключения до сервиса.

Ездить пришлось два раза. В первый раз отвез моноблочный трехфазник на сервис, получил талон на заявку об осмотре устройства.

Через три дня Алексей вышел на связь.

За это время я размышлял о возврате денег за неисправное устройство не прошедшее полевых испытаний и не оправдавшее надежд. Думал также и о замене на три однофазных десяти киловатных стабах.

Изучал отзывы о Ресанте. Было много негатива, но был и позитив.

Ресанта сделала качественный скачок в сборке оборудования. Ранее внутри была безобразно наляпанная пайка. Провода просто отваливались.

Теперь все собрано без пайки на разъемах. А места, где пайка сохранилась, пропаяны очень качественно.

Электронная линейка стабилизаторов реализована на реле. Реле щелкают с шумом и обеспечивают низкую точность и скорость стабилизации.

Электромеханическая модификация довольно точно и плавно стабилизирует. Немного жужжит, как говорилось ранее. Но к чему не привыкнет русский человек ради значительной экономии?

Остановился на замене трехфазного устройства на три, десяти киловаттных, электромеханических.

Обмен был произведен вежливо, в сервисном центре на Нагатинской.

И вот я счастливый обладатель трех блочных устройств, прибалтийской сборки, надежно установленных в багажнике моего авто, стремящемся на юг от Москвы, соблюдая скоростной режим, естественно.

Однофазное подключение

Подключить однофазные стабилизаторы было несложно. У них уже не было болтового соединения. На входе установлен силовой разъем – клемма.

Я сохранил схему подключения и установил Ресанту после УЗМ. Сделано это было для того, чтобы при возникновении аварийных напряжений стабилизаторы не уходили в режим аварии. Ведь при напряжении выше 260 Вольт стабы отключаются, выжидают некоторое время и делают попытку включения.

Если после пяти таких попыток напряжение превышает 260 Вольт, то происходит переход в аварийный режим и нагрузка отключается. Повторное включение возможно только с помощью человеческих рук.

Такая защита от перенапряжений установлена на большинстве современных стабилизаторов.

Итак, включаем!

Взвожу вводный автомат в электрощите, начинают моргать индикаторами реле напряжения, выдерживая несколько секунд до включения.

Щелчок, УЗМ пропускают сетевое напряжения к стабилизаторам и, через несколько секунд в доме загорается свет…

Жду некоторое время и выдыхаю.

Электросеть дома перешла в рабочий режим.

Индикаторы реле светятся спокойными зелеными огоньками, стабилизаторы показывают входное и выходное напряжение.

Индикаторы Ресанты показывают и уровень подключенной нагрузки.

Это десятисегментная шкала, по которой можно судить о мощности подключенных электроприборов.

Приключения с Ресантой окончены. Теперь приборы спокойно жужжат в подвале дома.

Прошел месяц после установки оборудования, полет нормальный.

Сначала устройства стояли на полу.

Через неделю установили стабилизаторы на стеллаж. Так это выглядит сейчас.

Заказчик пожелал установить все на одну полку, хотя рекомендуемое расстояние между блоками около полуметра.

Достоинства и недостатки стабилизаторов Ресанта

Оказался ли эксперимент с установкой прибалтийских стабилизаторов, собранных в Китае, оправданным?

Думаю да.

Ресанта – самая продаваемая марка электроприборов в России. Производители заметно улучшили качество своих изделий.

Первый установленный мною стабилизатор перенес ужаснейшие полевые испытания двумя критичными неисправностями: нестабильным нолем (это самое страшное, что могло случиться) и отсутствием одной из фаз.

По сути трехфазник стойко реализовывал заложенные в него функции, отключая напряжение.

Он как бы говорил мне, хватит издеваться надо мной, залезь на столб, приведи городское напряжение в норму и я буду достойно работать!

Выбор трехфазного стабилизатора был ошибкой, но в результате я произвел замечательный краш тест, при экстремальных для этого устройства ситуациях.

Тут производителям Ресанты стоит подумать о реализации защиты от таких случаев.

Например, предусмотреть индикацию об ошибке входного напряжения, его нестабильности. В описании сказано, что существуют сигналы, оповещающие об аварии, но таких оповещений я не наблюдал. Это недостатки изделия.

Делаю вывод:

Ни в коем случае не устанавливать на жилой дом трехфазный стабилизатор.

За исключением дома, где есть трехфазные потребители, например электродвигатели насосов или мощные устройства кондиционирования.

Если остановили свой выбор на устройствах от Ресанты, то рассматривать электромеханическую линейку изделий.

Они обеспечивают более точную и плавную регулировку напряжения, без скачков и моргания.

Это можно отнести к достоинствам стабилизаторов Ресанта. Доступна и цена на эту продукцию

Да, стабилизаторы Ресанта можно приобретать для питания бытовых электроприборов!

Их качество улучшилось за последнее время. Существует и достойная сервисная поддержка.

С поддержкой, продавцами ,тоже нужно уметь разговаривать. Все мы люди и никто не любит, когда сразу начинается ругань. Спокойно изложите свою историю и вежливо поинтересуйтесь о способах решения проблем.

Установленные мною стабилизаторы мерно жужжат в подвале уже месяц. Пройденное время докажет или опровергнет мои оптимистичные утверждения.

elektrikpodolsk.ru

Как защитить домашнюю электропроводку стабилизатором напряжения

Вы здесь: Когда мы рассказывали об устройствах защиты сети от перенапряжения, особое внимание было уделено бесперебойникам и данным устройствам. Автоматические стабилизаторы могут использоваться где угодно: в квартире, частном доме и даже на даче. Стоимость устройств не слишком велика, а установка и подключение стабилизатора напряжения своими руками не представляет ничего сложного. Далее мы как раз поговорим о том, как самостоятельно установить и подключить защитную аппаратуру на весь дом либо квартиру, предоставив пошаговую инструкцию по монтажу!

Шаг 1 – Определяемся с типом защиты

На сегодняшний день существуют стационарные стабилизаторы напряжения, установка которых производится на весь дом и мобильные модели, которые способны обслуживать один либо несколько отдельных электроприборов. Помимо этого стационарное оборудование может быть трехфазным либо однофазным, в зависимости от условий применений. Подключение своими руками в этом случае имеет свои отличия: то ли Вы будете подсоединять прибор к 220 В, то ли к 380.

Как правило, в частных домах и квартирах правильнее всего будет подключить однофазный стабилизатор напряжения к сети возле распределительного щитка, что позволит защищать всю сеть от перегрузок. Именно поэтому инструкция по подключению будет предоставлена для однофазного стационарного электроприбора.

Шаг 2 – Выбираем место установки

При установке своими силами дела обстоят куда сложнее, т.к. если Вы неправильно установите корпус в доме, может произойти в лучшем случае выход защитного прибора из строя, не говоря уже о таких последствиях, как пожар.

Итак, чтобы самому установить стабилизатор напряжения в помещении, учитывайте следующие рекомендации:

• комната должна быть сухой и хорошо вентилируемой, т.к. одной из главных причин поломки устройства является появление конденсата внутри корпуса;
• при установке изделия в нише, позаботьтесь о том, чтобы отделочные материалы были пожаробезопасные – кирпич, бетон, металл либо стеклотекстолит;
• соблюдайте воздушный зазор между корпусом техники и стенками, со всех сторон отступ должен быть не меньше, чем 10 см;
• если Вы решите установить стабилизатор напряжения на стене своими руками, позаботьтесь, чтобы подставка (либо анкера) смогла выдержать вес настенного корпуса.

Рекомендуем также просмотреть наглядную видео инструкцию по установке и подключению аппарата на стене в доме:

Шаг 3 – Производим подсоединение к электросети

На самом деле самостоятельно подключить стабилизатор напряжения к сети в доме довольно просто. Сзади устройства находится клеммная колодка на 5 разъемов. Обычно очередность подключения проводов следующая (слева направо): вводные фаза и ноль, заземление, фаза и ноль, идущие на нагрузку. На фото ниже Вы можете увидеть расположение разъемов:

Все, что Вам нужно, правильно выбрать сечение кабеля по мощности и току, после чего произвести монтаж своими руками, согласно схеме (для однофазного устройства):

Требования и рекомендации к подключению стабилизатора напряжения своими руками:

1. Обязательно перед электромонтажными работами отключите электроэнергию на вводном щитке.
2. Дополнительно защитите изделие автоматическим выключателем и УЗО, что продлит его срок службы. Установить автоматику рекомендуется после счетчика, но перед защитой от перенапряжения.
3. Бытовая электросеть обязательно должна иметь заземляющий контур. Производить подключение без заземления запрещается из соображений электробезопасности.
4. Установка стабилизатора напряжения в доме перед счетчиком запрещается, и добиться размещения защиты до прибора учета электричества очень сложно. Лучше производить монтаж так, как показано на схеме выше.
5. Нельзя производить подключение аппарата сразу же после того, как Вы занесете его с мороза в дом. Пусть электроника «отойдет» и весь конденсат внутри испариться, иначе, как мы уже говорили Выше, срок службы устройства резко сократится. Сюда же можно отнести запрет на подключение изделия на улице.
6. Защита, мощностью менее 5 кВт подключается напрямую к розетке. Такой вариант идеально подходит для гаража, загородного дома и дачи. Некоторые производят установку мобильного стабилизатора напряжения отдельно на компьютер, телевизор, котел, кондиционер, генератор либо стиральную машину, что позволяет защитить только определенный вид бытовой техники.
7. Если Вам нужно подключить устройство защиты от перенапряжения в трехфазной сети, лучше купите три однофазных аппарата на 220в и подключите их по схеме звезда, чем один на 380 Вольт. Так Вы сэкономите деньги не только на покупке стабилизатора, но и на его ремонте (отремонтировать однофазное устройство на порядок дешевле, нежели трехфазное).
8. После электромонтажных работ проверьте правильность подключения и установки, включив вводные автоматы на распределительном щите. Если ничего не гудит, не трещит и не искрит, значит, Вы все сделали правильно.
9. Запрещается подключать устройство к нагрузке большей мощности. Запас мощности защиты должен составлять от 20 до 30%.
10. Правильная схема монтажа обычно обозначена на корпусе продукции. В первую очередь ориентируйтесь на нее, но если подсказка от производителя отсутствует, рекомендуем производить подсоединение согласно данной инструкции. Все популярные модели (от фирм Ресанта, Лидер) следует подключить именно по этой технологии.

Вот и вся технология установки и подключения стабилизатора напряжения своими руками. Как Вы видите, ничего сложного нет, главное учитывать все требования и рекомендации. Напоследок хотелось бы отметить, что ежегодно Вы должны проверять надежность соединения проводов в клеммной колодке и при необходимости подтягивать винтики.

Также читают:

Другие статьи по теме

• Как определить короткое замыкание в сети?

samelectrik.ru

Схема ресанта асн 10000 1 ц

Ремонт стабилизаторов напряжения Ресанта — несложное дело при наличии оригинальных запчастей

Эта статья расскажет о таких вопросах:

В очень многих домах и квартирах используются те стабилизаторы напряжения, которые были сделаны в стенах компании «Ресанта». Благодаря использованию этих приборов владельцы обеспечивают стабильную работу и защищают «здоровье» всех своих домашних электроприборов.

В конечном итоге каждый домашний электроприбор работает в течение долгого времени и очень редко требует ремонта.

Хотим отметить, что стабилизатор также является домашним прибором, который требует надлежащего ухода и соблюдения необходимых условий эксплуатации. В противном случае стабилизатор напряжения, который выпустила компания «Ресанта», может выйти из строя и будет нуждаться в ремонте.

Кроме этого он может выходить из строя после долгих лет эксплуатации. Другими словами он также обладает способностью ломаться.

Смотря на эту способность, мы решили посвятить статью слабым местам стабилизаторов марки «Ресанта» и рассмотреть, каким образом можно отремонтировать поврежденные элементы, а также восстановить полную работоспособность этого востребованного устройства.

Но, сначала расскажем об общем строении и принципе работы устройств этой марки.

Принцип работы

Как и все стабилизаторы напряжения, так и нормализаторы марки «Ресанта» состоят из:

1. автоматического трансформатора.
2. электронного блока.
3. вольтметра.
4. элемента, который осуществляет подключение/отключение определенных обмоток.

Учитывая то, что производитель осуществляет выпуск различных видов стабилизаторов, элементы для подключения обмоток являются разными. О них мы отметим несколько ниже, а именно тогда, когда будем рассматривать особенности работы и ремонта каждого вида нормализатора от латвийского производителя.

Электронный блок любого стабилизатора компании «Ресанта» осуществляет управление всей работой устройства. Он управляет работой вольтметра и получает данные об уровне входного напряжения. Дальше он сравнивает это напряжение с нормированным и определяет, сколько вольт нужно добавить или отнять.

После этого определяется то, какие обмотки стабилизатора нужно подключить или же отключить. Когда известна эта информация электронный блок подключает/отключает необходимые обмотки с помощью реле или сервопривода и наши электроприборы получают нормализованный ток.

Такой принцип стабилизации тока присущ каждому стабилизатору напряжения от компании «Ресанта». Однако процесс стабилизации в различных моделях компании имеет отличия. Они обусловлены тем, что по-разному происходит подключение/отключение обмоток трансформатора.

В стенах компании выпускается два типа стабилизаторов:

1. Электромеханические.
2. Релейные.

И, конечно, ремонт каждого из них имеет свои особенности.

Особенности работы электромеханического прибора

Сначала мы рассмотрим электромеханический нормализатор. Устройство этого стабилизатора напряжения от компании «Ресанта» предусматривает наличие такого элемента как сервопривод. Собственно благодаря ему осуществляется переключение различных обмоток автоматического трансформатора.

Переключение этих обмоток осуществляется плавно и в результате обеспечивается точная регулировка напряжения на выходе.

Каким же образом происходит это плавная регулировка? Сервопривод представляет собой двигатель и щетку (электрический контакт), которая прикреплена к якорю двигателя. Когда этот якорь крутится, то движется и щетка. Она постоянно контактирует с медными обмотками трансформатора.

По сути дела она скользит по ним. Она имеет такую ширину, которая позволяет соединять две обмотки одновременно. В результате на выходе не пропадает фаза.

Для того, чтобы щетка двигалась в определенном направлении и на определенную величину, в нормализаторе создается напряжение ошибки. Далее благодаря операционному усилителю и транзисторному выходному каскаду (он представляет собой усилитель мощности) это напряжение усиливается.

После этого оно подается на двигатель и заставляет крутиться якорь в определенном направлении.

В таком направлении движется и щетка, которая контактирует с обмотками. Напряжение ошибки является пропорциональным величине, которая является разницей между количеством вольт на входе и необходимым количеством вольт.

Сигнал ошибки может иметь одну из двух полярностей и в результате каждая полярность заставляет ось двигателя крутиться в определенном направлении. Такими являются особенности работы электромеханического нормализатора.

Отметим, что очень многие люди покупают 10-киловольт-амперный электромеханический стабилизатор. Поэтому возможные неисправности и поломки этого типа стабилизатора напряжения от компании «Ресанта» будут рассмотрены на этой модели. Ниже приводится его электросхема.

Рис. 1. Электросхема стабилизатора АСН-10000/1-ЭМ.

Стоит обратить внимание на тот факт, что общее строение всех нормализаторов этого типа является похожим. Различия заключаются в отдельных элементах моделей с разными уровнями мощности.

Основные неисправности

Из вышеописанного принципа работы электромеханического стабилизатора становится понятно, что когда происходит изменение тока в электросети, происходит одновременное вращение якоря двигателя и движение графитовой щетки.

Постоянное движение сервопривода и является главной слабостью электромеханического устройства. Почему? Потому, что в результате трения щетки о витки катушки происходит чрезмерное нагревание как щетки, так и витков под ней.

Кроме этого, трение вызывает износ щетки и загрязнение медных проводов. Последняя причина обусловливает появление искр.

Учитывая тот факт, что в наших электролиниях ток меняется очень часто, то с такой же частотой происходит движение сервопривода. Такое частое вращение становится причиной выхода из строя самого двигателя.

Примечательной особенностью является то, что поломка двигателя вызывает выход из строя других деталей. Так, появляется вероятность выхода из строя выходного каскада управления двигателем.

Специалисты компании «Ресанта» собирают этот каскад на основе пары транзисторов Q2 TIP41C и Q1 TIP42C. Когда происходит сгорание этих транзисторов, то сгорают и резисторы R45 и R46.

Они являются составляющими коллекторной цепи вышеуказанных транзисторов. R45 и R46 характеризуются сопротивлением в 10 Ом и мощностью в 2 ватта.

Когда есть такие неисправности, то надо провести проверку линейного стабилизатора. Его латвийские специалисты собирают на базе стабилитрона DM4 и транзистора Q3 TIP41C.

Если все эти составляющие электросхемы стабилизатора напряжения электромеханического типа, изготовленного компанией «Ресанта», сгорели, то их в любом случае нужно купить и заменить.

Ремонт двигателя сервопривода

Когда сгорел сам двигатель, то есть два варианта:

1. Покупка нового и его установка.
2. Попытка реставрации старого двигателя.

Второй вариант дает возможность реанимировать двигатель собственными силами, однако, на не долгое время. Для реанимации нужно произвести отключение двигателя от общей схемы. После этого его нужно подключить к мощному источнику питания.

Вашей задачей является подача на его выходы тока с постоянным напряжением в 5 вольт. Ток при этом должен иметь силу от 90 до 160 мА. При подаче такого тока на щетках двигателя сгорает каждая мелкая частица «мусора».

Полезный совет: поскольку двигатель относится к реверсивному типу, то при подаче напряжения нужно менять полярность. Эта процедура проводится два раза.

После таких действий двигатель сможет снова работать, и стабилизатор будет выполнять свою основную функцию. Далее по несложной схеме можно проводить процедуру подключения стабилизатора напряжения, выпущенного компанией «Ресанта».

Эта схема предусматривает подключение входного фазного и нейтрального кабелей к входной фазной и нейтральной клеммам соответственно. Аналогичным является подключение выходных проводов. Также обязательно подключают заземляющий провод.

Как работают релейные стабилизаторы?

Что касается релейных стабилизаторов от латвийской компании, то во время их эксплуатации возникают другие неисправности. Соответственно, их ремонт представляет собой иную процедуру.

Перед тем, как рассмотреть особенности ремонта релейного нормализатора «Ресанта», обратим внимание на особенности его работы. Релейное устройство выравнивает ток скачкообразно.

Это происходит потому, что одно реле подключает/отключает определенное количество витков второй обмотки. Если сравнить электромеханический стабилизатор, то его щетка постепенно контактирует с большим количеством витков.

Иными словами она постепенно подключает промежуточные витки и останавливается на нужном витке. В релейных приборах от «Ресанта» все витки будто поделены на группы и от каждой из них отходит вывод. Собственно на этот вывод и подается ток при включении реле.

Электрическая схема каждого релейного стабилизатора напряжения от компании «Ресанта» предусматривает наличие четырех реле, а это означает, что количество выводов второй обмотки также равняется цифре четыре.

Исключение составляют модели серии СПН. Число реле равняется цифре пять.

Полезный совет: когда включается или отключается определенное реле, напряжение на выходе меняется на 15-20 вольт, то есть происходят минискачки напряжения. Эти минипрыжки хорошо заметны на лампах освещения.

Для большинства электроприборов они не являются страшными. Однако сложная электронная и измерительная техника требуют более плавной стабилизации тока. Это следует учитывать при использовании любого релейного стабилизатора.

Подытоживая выше сказанное, отметим, что весь процесс нормализации тока сопровождается постоянной работой реле. Собственно этот механический компонент и является самым слабым местом. При эксплуатации он может как сгореть, так и залипнуть.

Как ремонтировать реле?

В том случае, когда из строя выходят контакты реле, поломаться могут и транзисторные ключи. В зависимости от модели эти ключи могут собираться на разных транзисторах. Так, в модели СПН-9000 эти ключи собраны на основе транзисторов 2SD882.

В основе транзисторных ключей модели АСН-5000/1-Ц (его схема приводится ниже) находятся транзисторы D882Р. Все эти транзисторы выпускает компания NEC.

Рис. 2. Схема стабилизатора АСН-5000/1-Ц.

В тех случаях, когда эти транзисторы и реле выходят из строя, их полностью заменяют. Такие запчасти для вышеупомянутых моделей стабилизаторов напряжения, выпускаемых компанией «Ресанта», можно найти во многих магазинах.

Также можно попробовать отреставрировать изношенные контакты реле. Данная процедура начинается со снимания крышки реле. Потом приступают к снятию подвижного контакта. Этот контакт нужно высвободить от пружины.

Далее берут наждачную бумагу «нулевку» и очищают этот контакт от всех нагоревших частиц. Такую же процедуру очистки нужно сделать и относительно верхнего и нижнего контактов.

В конце обрабатывают все контакты бензином «Галоша» и осуществляют сборку реле. Когда реле является собранным, следует проверить транзисторы 2SD882 или D882Р, или же другие (это зависит от модификации).

Их выпаивают (нужно иметь паяльник) и осуществляют проверку целостности переходов. Если переходы не является целостными, нужно взять новые транзисторы.

Проведение диагностики

После окончания ремонтных работ необходимо провести диагностику работы стабилизационного прибора. Для этого используют ЛАТР, к которому подключают стабилизатор. Далее с помощью ЛАТРа изменяют напряжение и следят за работой стабилизационного устройства. В качестве нагрузки используется лампочка.

После проверки можно произвести подключение к общей сети. Если вы не знаете, как подключить релейный стабилизатор напряжения, сделанный в стенах компании «Ресанта», то стоит запомнить, что данная процедура является такой же, как и для электромеханического нормализатора. О ней мы уже писали.

Другие неисправности релейных приборов

JAKEC набор конденсаторов

Стоит отметить, что поломка реле может быть не единственной неисправностью, которая возникает в релейном нормализаторе от латвийской компании. В некоторых случаях в стабилизаторе СПН-9000 наблюдался периодический дефект.

Внешним признаком этого дефекта являлось хаотическое отображение сегментов дисплея, которые включались. В это же время наблюдалась хаотическое включение реле.

Причина этого кроется в холодной пайке кварцевого резонатора ХТА1, который имеет рабочую частоту 8 мегагерц. Такая пайка вызывает неправильную работу микроконтроллера U2.

Для решения проблемы нужно выпаять этот резонатор, почистить его выводы с помощью нулевой наждачной бумаги, провести качественную подпайку и поставить обратно.

Специалисты также рекомендуют проверить электролитические конденсаторы, которые находятся на плате контроллера. Это необходимо сделать по той причине, что фирма использует конденсаторы от производителя JAKEC. Эти конденсаторы не характеризуются высоким качеством. Во время их проверки проводят измерение емкости и ESR.

electricadom.com

Скачать схему Стабилизатор Ресанта АСН-10000/1-эм

Как подключить ресанта асн 5000 1 ц

Поздравляем всех, кто не стал терпеть некачественное электроснабжение и приобрел стабилизатор напряжения. Это заметно выгоднее, чем ремонтировать вышедшую из строя бытовую технику по причине отвратительного питания. Если же «загубить» газовый котел или холодильник, можно пострадать и посильнее. Еще приятнее избежать возгорания электроники и пожара.

Перед тем, как начать монтаж

Перед тем, как заниматься установкой стабилизатора напряжения, следует убедиться в его способности обеспечить питанием весь дом. Проще всего проконтролировать номинал автоматического выключателя, установленного на входе схемы электроснабжения. В соответствии с нижеследующей таблицей можно определить максимальную мощность, которую ограничивает входной автомат.

Номинальная мощность стабилизатора должны быть больше, причем с запасом. Изучая паспорт на приобретенный прибор, Вы обнаружите, что указанная для прибора величина падает до 75% при уменьшении напряжения в сети до 150-170В, в зависимости от модели.

Если мощности стабилизатора недостаточно для питания всей техники в доме, будет правильно подключить к нему лишь часть потребителей энергии. Стабилизированное питание может быть подано только самым важным потребителям, о чем рассказано в статье «Стабилизатор для газового котла с защитой от скачков напряжения 220В, как выбрать», а также «Как выбрать стабилизатор для защиты холодильника от перепадов и скачков напряжения 220В».

В любом случае следует внимательно ознакомиться с паспортом на изделие. Если прибор был доставлен к месту установки стабилизатора в частном доме или на даче при отрицательной температуре, его следует выдержать 2-3 часа в теплом помещении для просушки конденсата.

Выбор места для установки прибора

Установка стабилизатора напряжения может оказаться не самой простой задачей, так как необходимо выполнить несколько требований. Перечислим их в порядке важности, вдобавок к указанным в паспорте на оборудование:

• исключается попадание влаги на поверхность аппарата;
• необходимо обеспечить свободный обдув воздухом корпуса прибора;
• выгодно расположить стабилизатор поближе к вводному щиту;
• следует учесть, что работа электромеханического прибора сопровождается характерным шумом, а релейный аппарат издает щелчки;
• должен быть обеспечен удобный доступ для подключения, контроля и обслуживания прибора;
• оптимально разместить регулятор напряжения на стене или на полке.

Пример подключения однофазного стабилизатора напряжения

Подключение стабилизатора 220 вольт в простейшем случае может быть выполнено по одной из приведенных схем, в зависимости от того, в какой последовательности уже соединены счетчик и входной автомат. В любом случае необходимо обеспечить заземление стабилизатора. Суть подключения стабилизатора состоит в том, что напряжение из сети подается на вход стабилизатора, а к его выходу подсоединяются потребители электроэнергии.

Варианты монтажа стабилизаторов напряжения

На схемах подключения приведен вариант клеммной колодки на задней стенке стабилизатора напряжения с пятью контактами. Бывает, что клемма заземления размещается отдельно: к ней и нужно подсоединить заземляющий проводник. Иногда клемма N(ноль) всего одна, тогда оба нулевых провода: и входной, и для потребителей подсоединяют к ней.

Перед непосредственным подключением стабилизатора необходимо обесточить электрическую сеть в помещении с помощью входного автомата. Затем следует убедиться, что оно действительно отсутствует с помощью индикатора или мультиметра. Включатель питания и переключатель байпас прибора должны находиться в выключенном состоянии.

После выполнения электромонтажа подают питание на стабилизатор, а затем включают и его. Внутренний таймер прибора задерживает его запуск, раздается щелчок, и подается питание. На дисплее высвечивается значение выходного напряжения 220В. У большинства современных приборов на дисплее может появиться следующая информация:

• символ L означает, что напряжение на входе опустилось ниже допустимого для работы прибора;
• символ Н означает, что напряжение на входе поднялось выше допустимого для работы прибора;
• символ СН означает, что суммарная мощность подключенных к прибору потребителей выше допустимой.

Установка стабилизатора напряжения в цокольном этаже

Рассмотрим практический пример подключения стабилизатора к однофазной сети 220 вольт на примере релейного прибора РЕСАНТА АСН-10000/1-Ц. Прибор установлен в цокольном этаже, где никому не мешает щелканье реле и шум расположенного рядом встроенного пылесоса. В стене находится монтажная коробка с клеммником и автоматом для подключения стабилизатора.

Полочка для установки стабилизатора напряжения

Агрегат размещен на полочке, которая устроена на забитых в стену отрезках арматуры. Зазор между стеной и полкой, а также свободное пространство под ней обеспечивают обдув воздухом корпуса прибора.

На входе в дом установлен автомат номиналом 40А, что соответствует максимальной мощности энергопотребления порядка 8 кВт. Стабилизатор РЕСАНТА АСН-10000/1-Ц несколько мощнее, однако для уменьшения нагрузки на прибор через него подключены не все потребители. В результате получилась следующая ниже схема электромонтажа.

Подключение релейного стабилизатора РЕСАНТА

В данном случае для защиты от утечек установлено УЗО (устройство защитного отключения) после счетчика. Ряд потребителей, например: освещение, обогреватель сауны, проточный водонагреватель и некоторые розетки имеют нестабилизированное питание.

Так как стабилизатор РЕСАНТА размещен в цокольном этаже и далеко от ввода в дом, перед ним установлен дополнительный автомат и колодка для электромонтажа. Это позволяет обслуживать и ремонтировать при необходимости прибор без отключения нестабилизированного питания в доме.

Монтаж выполнен кабелем, который состоит из пяти многожильных проводов. Это позволяет свободно передвигать прибор.

В соответствии со схемой в коробке установлена клеммная колодка на 4 контакта, пятый провод подключен к автомату. Надо пояснить, что в дополнение к указанному на схеме, к клеммнику подсоединен кабель питания розетки встроенного пылесоса (заходит в коробку снизу). Справа сверху подведены кабель, подающий питание на стабилизатор, а также кабель, подключенный к нагрузке. В данном случае:

• зеленый провод – заземление;
• синий – ноль;
• белый(коричневый) –фаза.

Подключение кабеля к колодке в распредкоробке

Подключение стабилизатора в сети 380в

По своей сути, подключение трехфазного стабилизатора на 380В ничем не отличается от подключения обычного однофазного. Заметим, что приобрести три однофазных стабилизатора выгоднее, чем один трехфазный. Так же и в случае ремонта одного из стабилизаторов: без электроснабжения окажется только одна фаза. Ниже приводится схема монтажа трех стабилизаторов 220В вольт в трехфазной сети при установке автоматического выключателя после счетчика.

В том случае, когда на клеммной колодке стабилизатора есть только один контакт N для нулевого провода, он будет общим для входа и выхода. Ниже приводится схема монтажа приборов в сети 380В для такого варианта.

Подключение стабилизаторов с колодками на четыре контакта

Так бывает, что после изучения инструкции вопросы все же остаются. Пусть в этом случае Вам поможет видеоролик.

Поздравляем всех, кто не стал терпеть некачественное электроснабжение и приобрел стабилизатор напряжения. Это заметно выгоднее, чем ремонтировать вышедшую из строя бытовую технику по причине отвратительного питания. Если же «загубить» газовый котел или холодильник, можно пострадать и посильнее. Еще приятнее избежать возгорания электроники и пожара.

Перед тем, как начать монтаж

Перед тем, как заниматься установкой стабилизатора напряжения, следует убедиться в его способности обеспечить питанием весь дом. Проще всего проконтролировать номинал автоматического выключателя, установленного на входе схемы электроснабжения. В соответствии с нижеследующей таблицей можно определить максимальную мощность, которую ограничивает входной автомат.

Номинальная мощность стабилизатора должны быть больше, причем с запасом. Изучая паспорт на приобретенный прибор, Вы обнаружите, что указанная для прибора величина падает до 75% при уменьшении напряжения в сети до 150-170В, в зависимости от модели.

Если мощности стабилизатора недостаточно для питания всей техники в доме, будет правильно подключить к нему лишь часть потребителей энергии. Стабилизированное питание может быть подано только самым важным потребителям, о чем рассказано в статье «Стабилизатор для газового котла с защитой от скачков напряжения 220В, как выбрать», а также «Как выбрать стабилизатор для защиты холодильника от перепадов и скачков напряжения 220В».

В любом случае следует внимательно ознакомиться с паспортом на изделие. Если прибор был доставлен к месту установки стабилизатора в частном доме или на даче при отрицательной температуре, его следует выдержать 2-3 часа в теплом помещении для просушки конденсата.

Выбор места для установки прибора

Установка стабилизатора напряжения может оказаться не самой простой задачей, так как необходимо выполнить несколько требований. Перечислим их в порядке важности, вдобавок к указанным в паспорте на оборудование:

• исключается попадание влаги на поверхность аппарата;
• необходимо обеспечить свободный обдув воздухом корпуса прибора;
• выгодно расположить стабилизатор поближе к вводному щиту;
• следует учесть, что работа электромеханического прибора сопровождается характерным шумом, а релейный аппарат издает щелчки;
• должен быть обеспечен удобный доступ для подключения, контроля и обслуживания прибора;
• оптимально разместить регулятор напряжения на стене или на полке.

Пример подключения однофазного стабилизатора напряжения

Подключение стабилизатора 220 вольт в простейшем случае может быть выполнено по одной из приведенных схем, в зависимости от того, в какой последовательности уже соединены счетчик и входной автомат. В любом случае необходимо обеспечить заземление стабилизатора. Суть подключения стабилизатора состоит в том, что напряжение из сети подается на вход стабилизатора, а к его выходу подсоединяются потребители электроэнергии.

Варианты монтажа стабилизаторов напряжения

На схемах подключения приведен вариант клеммной колодки на задней стенке стабилизатора напряжения с пятью контактами. Бывает, что клемма заземления размещается отдельно: к ней и нужно подсоединить заземляющий проводник. Иногда клемма N(ноль) всего одна, тогда оба нулевых провода: и входной, и для потребителей подсоединяют к ней.

Перед непосредственным подключением стабилизатора необходимо обесточить электрическую сеть в помещении с помощью входного автомата. Затем следует убедиться, что оно действительно отсутствует с помощью индикатора или мультиметра. Включатель питания и переключатель байпас прибора должны находиться в выключенном состоянии.

После выполнения электромонтажа подают питание на стабилизатор, а затем включают и его. Внутренний таймер прибора задерживает его запуск, раздается щелчок, и подается питание. На дисплее высвечивается значение выходного напряжения 220В. У большинства современных приборов на дисплее может появиться следующая информация:

• символ L означает, что напряжение на входе опустилось ниже допустимого для работы прибора;
• символ Н означает, что напряжение на входе поднялось выше допустимого для работы прибора;
• символ СН означает, что суммарная мощность подключенных к прибору потребителей выше допустимой.

Установка стабилизатора напряжения в цокольном этаже

Рассмотрим практический пример подключения стабилизатора к однофазной сети 220 вольт на примере релейного прибора РЕСАНТА АСН-10000/1-Ц. Прибор установлен в цокольном этаже, где никому не мешает щелканье реле и шум расположенного рядом встроенного пылесоса. В стене находится монтажная коробка с клеммником и автоматом для подключения стабилизатора.

Полочка для установки стабилизатора напряжения

Агрегат размещен на полочке, которая устроена на забитых в стену отрезках арматуры. Зазор между стеной и полкой, а также свободное пространство под ней обеспечивают обдув воздухом корпуса прибора.

На входе в дом установлен автомат номиналом 40А, что соответствует максимальной мощности энергопотребления порядка 8 кВт. Стабилизатор РЕСАНТА АСН-10000/1-Ц несколько мощнее, однако для уменьшения нагрузки на прибор через него подключены не все потребители. В результате получилась следующая ниже схема электромонтажа.

Подключение релейного стабилизатора РЕСАНТА

В данном случае для защиты от утечек установлено УЗО (устройство защитного отключения) после счетчика. Ряд потребителей, например: освещение, обогреватель сауны, проточный водонагреватель и некоторые розетки имеют нестабилизированное питание.

Так как стабилизатор РЕСАНТА размещен в цокольном этаже и далеко от ввода в дом, перед ним установлен дополнительный автомат и колодка для электромонтажа. Это позволяет обслуживать и ремонтировать при необходимости прибор без отключения нестабилизированного питания в доме.

Монтаж выполнен кабелем, который состоит из пяти многожильных проводов. Это позволяет свободно передвигать прибор.

В соответствии со схемой в коробке установлена клеммная колодка на 4 контакта, пятый провод подключен к автомату. Надо пояснить, что в дополнение к указанному на схеме, к клеммнику подсоединен кабель питания розетки встроенного пылесоса (заходит в коробку снизу). Справа сверху подведены кабель, подающий питание на стабилизатор, а также кабель, подключенный к нагрузке. В данном случае:

• зеленый провод – заземление;
• синий – ноль;
• белый(коричневый) –фаза.

Подключение кабеля к колодке в распредкоробке

Подключение стабилизатора в сети 380в

По своей сути, подключение трехфазного стабилизатора на 380В ничем не отличается от подключения обычного однофазного. Заметим, что приобрести три однофазных стабилизатора выгоднее, чем один трехфазный. Так же и в случае ремонта одного из стабилизаторов: без электроснабжения окажется только одна фаза. Ниже приводится схема монтажа трех стабилизаторов 220В вольт в трехфазной сети при установке автоматического выключателя после счетчика.

В том случае, когда на клеммной колодке стабилизатора есть только один контакт N для нулевого провода, он будет общим для входа и выхода. Ниже приводится схема монтажа приборов в сети 380В для такого варианта.

Подключение стабилизаторов с колодками на четыре контакта

Так бывает, что после изучения инструкции вопросы все же остаются. Пусть в этом случае Вам поможет видеоролик.

Стабилизаторы напряжения приобретают не от хорошей жизни, и раз вы это сделали, то у вас, скорее всего уже есть или были проблемы с напряжением.

Стандартный уровень напряжения согласно норм, должен быть 230 вольт (не 220, как многие до сих пор считают).

Когда приобретается маленький аппарат для защиты одного конкретного прибора – компьютер, холодильник, телевизор, котел, то с подключением проблем не возникает.

На стабилизаторе имеется вилка и розетка. Тут разберется даже школьник.

А вот если вы хотите установить мощный аппарат, для защиты электроприборов всего дома одновременно, тогда придется повозиться со схемой подключения.

Помимо самого стабилизатора, вам понадобится ряд дополнительных материалов:

трехжильный кабель ВВГнГ-Ls

Сечение провода должно быть точно таким же, как и на вашем вводном кабеле, который приходит на рубильник или автомат главного ввода. Так как через него будет идти вся нагрузка дома.

выключатель трехпозиционный

Данный выключатель в отличие от простых, имеет три состояния:

1 включен потребитель №1

3 включен потребитель №2

Можно использовать и обычный модульный автомат, но при такой схеме, если понадобится отключиться от стабилизатора, придется каждый раз полностью обесточивать весь дом и перекидывать провода.

Есть конечно же режим байпас или транзит, но чтобы перейти на него, нужно соблюдать строгую последовательность. Подробнее об этом будет сказано ниже.

С данным переключателем, вы одним движением целиком отсекаете агрегат, а дом остается со светом напрямую.

провод ПУГВ разных цветов

Вы должны четко понимать, что стабилизатор напряжения устанавливается строго до электросчетчика, а не после него.

Ни одна энергоснабжающая организация вам не разрешит подключиться по другому, как бы вы не доказывали, что тем самым, кроме эл.оборудования в доме, вы хотите защитить и сам прибор учета.

Стабилизатор имеет свой холостой ход и также потребляет эл.энергию, даже работая без нагрузки (до 30Вт/ч и выше). И эта энергия должна быть учтена и подсчитана.

Второй важный момент – крайне желательно, чтобы в схеме до места подключения прибора стабилизации было либо УЗО, либо дифф.автомат.

Это рекомендуют все производители популярных марок Ресанта, Sven, Лидер, Штиль и т.п. Это может быть вводной дифф.автомат на весь дом, не важно. Главное, чтобы само оборудование было защищено от утечек тока.

А пробой обмоток трансформатора на корпус, не такая уж и редкая вещь.

Первым делом монтируете в электрощитке, сразу после вводного автомата трехпозиционный переключатель.

в первом положении, когда язычок поднят вверх, напряжение будет подаваться в дом напрямую с электросети, без задействования стабилизатора

Вдруг он у вас вышел из строя или нужно провести какие либо ревизионные работы. Не будете же каждый раз откидывать провода и обесточивать всю квартиру.

во втором положении II (язычок автомата смотрит вниз) – эл.снабжение будет идти через стабилизатор

положение «0» – все электроприборы отключены, как от стабилизатора, так и от внешней сети

Выбираете место установки стабилизатора напряжения. Ставить где попало его тоже нельзя. Существуют определенные правила, которых следует придерживаться.

Прокладываете от щитка до этого места два кабеля ВВГнГ-Ls.

Каждый из них желательно промаркировать и сделать соответствующие надписи с обоих концов:

вход на стабилизатор

выход из стабилизатора

Снимаете изоляцию с жил и сначала подключаете кабель в электрощитке. Фазу с того провода, что идет на вход стабилизатора, подсоединяете к выходным зажимам вводного автомата.

Далее разбираетесь с кабелем стабилизатор-выход. Фазную жилу (пусть это будет белый провод), подключаете к контакту №2 на трехпозиционном выключателе.

Ноль и землю с обоих кабелей сажаете на соответствующие шинки.

Теперь нужно подать фазу непосредственно с вводного автомата на трехпозиционный. Зачищаете монтажный провод ПУГВ, оконцовываете жилы наконечниками НШВИ и заводите его с фазного выхода вводного автомата на зажим №4 выключателя.

Все что остается сделать в щитке – запитать все автоматы с клеммы №1 трехпозиционника.

Проделываете эту операцию опять же гибкими монтажными проводами.

Таким образом по схеме вы подали фазу с вводного автомата на 3-х позиционный, а уже далее через его контакты распределили нагрузку, путем подключения через стабилизатор (контакт №2-№1) и напрямую без него (контакт №4-№1).

В вашем конкретном случае данные номера контактов могут не совпадать с указанными здесь цифрами! Обязательно уточняйте все в инструкции или в паспорте на автомат.

Теперь переходим к непосредственному подключению самого стабилизатора. Для того, чтобы подобраться к его контактам, может понадобиться снять внешнюю крышку.

Пропускаете два кабеля (вход и выход) через отверстия и зажимаете под клеммы по следующей схеме:

фазную жилу входного кабеля стабилизатора затягиваете на клемме ВХОД (Lin)

нулевую жилу (синего цвета) к клемме N (Nin)

заземляющую жилу к винтовому зажиму с обозначением ”земля”

Кстати, отдельной клеммы ”земля” может и не быть. Тогда данную жилу закручиваете под винт на самом корпусе аппарата.

Есть модели с клеммниками всего под 3 провода. В них назад возвращается только фаза.

Ноль на питание электроприборов берется с общего щитка.

Теперь когда вы подали напряжение от щитка до стабилизатора, вам нужно вернуть это напряжение, но уже стабилизированное обратно в общий щит.

Для этого подсоединяете кабель – выход со стабилизатора.

его фазную жилу к зажиму ВЫХОД (Lout)

нулевую к N (Nout)

жилу заземления, туда же где и заземляющая жила от входного кабеля

Еще раз визуально проверяете всю схему и закрываете крышку.

Первое включение нужно осуществлять без нагрузки. То есть все автоматы кроме вводного и того, что идет на стабилизатор должны быть отключены.

Запускаете его на холостой ход и контролируете работу. Входные и выходные параметры, нет ли посторонних шумов или писка.

Также не помешает проверить правильность и точность тех.данных, что высвечиваются на электронном табло.

Если у вас дома трехфазная сеть 380В, то для такого подключения рекомендуется использовать 3 однофазных стабилизатор напряжения, с подключением каждого по отдельной фазе.

Более подробно о преимуществах трехфазных и однофазных аппаратов и когда какой нужно выбирать, можно ознакомиться в статье ”Как выбрать стабилизатор напряжения для дома”.

У вас может быть все идеально подключено и соблюдена схема, но стабилизатор будет постоянно греться и отключаться, либо на его табло выскакивать ошибки.

О том, где можно, а где ни в коем случае нельзя располагать данный прибор подробно читайте в статье ”Где устанавливать стабилизатор напряжения в доме”.

2 Подключение через простой автомат, а не трехпозиционный

Безусловно, данный пункт и ошибкой то трудно назвать. Тем более 90% потребителей именно так и делают.

Сначала вы отключаете автоматы на панели стабика.

Потом сам переключатель переводите в положение ТРАНЗИТ или БАЙПАС.

И только затем снова включаете автоматы.

Многие забывают об этом и делают переключение под нагрузкой. Что в итоге приводит к поломкам.

С 3-х позиционным автоматом такое исключено. Вы автоматически переключаете напряжение, без каких либо манипуляций на стабилизаторе. И все это одной клавишей!

Никакой последовательности запоминать не нужно. Так что данную процедуру можно смело доверять любому члену семьи.

3 Использование для подключения кабеля меньшего сечения чем вводной

Вы можете выбирать меньшее сечение, только когда запитываете отдельные электроприемники.

Если же у вас на стабилизаторе сидит весь дом, то будьте добры соблюдать параметры по вводу согласно всей общедомовой нагрузке.

4 Отсутствие наконечников на многожильных проводах

Почему-то многие забывают, что зачастую через стабилизатор проходит вся нагрузка вашего дома. Ровно такая же как и на вводом автомате.

При этом в электрощите все провода обжаты, даже на выключателях освещения с минимальными токами, а вот на клеммниках стабилизатора или его автоматах, постоянно можно встретить голый провод просто поджатый винтом.

Поэтому не скупитесь, и заранее вместе с аппаратом приобретайте соответствующие наконечники.

5 Выбивает общий автомат в щитке

Иногда после подключения стабилизатора, начинает выбивать вводной автомат. При этом без стабилизатора, все нормально и ничего не отключается.

Многие сразу грешат на неправильную схему подключения или дефект аппарата. Везут его на гарантийный ремонт и т.п.

А причина может быть совсем в другом. Если у вас через чур низкое напряжение 150-160В, то при его повышении до стандартных 220-230В, ток в сети значительно вырастет.

Отсюда и все проблемы. Обращайте на это внимание, прежде чем нести его обратно в магазин.

Multihoming — полное пошаговое руководство

Инжиниринг исходящего трафика

После того, как соединения с двумя интернет-провайдерами становятся работоспособными, часто обнаруживается, что соотношение трафика между двумя интернет-провайдерами является неоптимальным, поэтому вы можете захотеть выполнить проектирование трафика. Обычно исходящего трафика либо намного больше, чем входящего, либо наоборот. В сетях, где большая часть объема трафика приходится на исходящий, обычно нет необходимости выполнять проектирование трафика для входящего трафика, даже если входящий трафик не очень хорошо сбалансирован.Например, если сеть имеет 1,2 Гбит / с исходящего трафика и 150 Мбит / с входящего трафика, на самом деле не имеет значения, что трафик со скоростью 120 Мбит / с поступает через ISP A и 30 Мбит / с через ISP B, поскольку исходящий трафик 1,2 Гбит / с определяет, что емкость, которую должны быть подключения к каждому Интернет-провайдеру, и сколько будет взимать каждый Интернет-провайдер.

Управление трафиком исходящего трафика намного проще, чем управление входящим трафиком по двум причинам: сеть имеет контроль над своим собственным исходящим трафиком, и существует 600000 префиксов, которыми можно управлять для трафика в исходящем направлении, но, возможно, только один префикс которым можно манипулировать во входящем направлении.

Предположим, что через ISP B проходит больше исходящего трафика, чем через ISP A, поэтому мы хотим, чтобы определенное количество префиксов было более привлекательным для ISP A. Достаточно простой способ сделать это — увеличить локальные предпочтения для определенных путей / префиксов через ISP. A. Например, следующая конфигурация увеличивает локальное предпочтение для путей к или через Уровень 3 (AS 3356) по сравнению с ISP A до 110, поэтому трафик к этим адресатам будет проходить через ISP A. Обратите внимание, что для изменения исходящего трафика мы необходимо управлять входящими обновлениями BGP.

!
router bgp 64496
сосед 10.93.194.25 удаленный-as 65550
сосед 10.93.194.25 описание ISP
сосед 10.93.194.25 карта маршрутов traffic-eng-out-ispa в
!
ip as-path список доступа 10 разрешение _3356_
!
карта маршрута traffic-out-ispa разрешение 10
сопоставление как путь 10
установить локальные предпочтения 110
!
маршрут-карта пробок-выезд-испа разрешение 20
!
! пункт разрешения 20 нужен, чтобы префиксы
! не соответствует разрешению пункта 10, все равно добавляется
! в таблицу BGP
!

Манипулирование локальными предпочтениями — грубый инструмент, потому что теперь путь через ISP A всегда будет предпочтительным, даже если путь AS через ISP A намного длиннее, чем путь AS через ISP B.Более тонкий способ управления трафиком — настроить MED, который учитывается (с эффектом always-compare-med) только в том случае, если путь AS имеет одинаковую длину. На маршрутизаторе 2 мы просто устанавливаем MED равным 10 для всех префиксов, полученных от интернет-провайдера B:

!
router bgp 64496
bgp always-compare-med
!
! без Always-compare-med MED сравнивается только
! между маршрутами, полученными от одной и той же AS
!
сосед 172.31.84.17 удаленный как 64511
сосед 172.31.84.17 описание ISP B
сосед 172.31.84.17 route-map traffic-eng-out-ispb в
!
маршрут-карта traffic-eng-out-ispb разрешение 10
установить метрику 10
!

На маршрутизаторе 1 мы теперь также устанавливаем MED равным 10 для префиксов от ISP A, за исключением путей, которые передают сообщество 3356: 2. У них MED 5, что делает эти пути предпочтительнее, чем пути с MED 10 от ISP B.

!
router bgp 64496
bgp always-compare-med
сосед 10.93.194.25 удаленный как 65550
сосед 10.93.194.25 описание ISP A
сосед 10.93.194.25 маршрут-карта трафик-eng-out-ispa в
!
ip bgp-community новый формат
!
ip community-list 80 разрешение 3356: 2
!
маршрут-карта трафик-eng-out-ispa разрешение 10
матч сообщества 80
установить метрику 5
!
маршрут-карта трафик-eng-out-ispa разрешение 20
установить метрику 10
!

Настройка управления трафиком требует значительных затрат времени и усилий.Некоторые сети имеют довольно стабильные потоки трафика, поэтому не нужно часто настраивать управление трафиком. Другие сети имеют менее предсказуемые модели трафика и требуют частой корректировки управления трафиком. Хорошей альтернативой ручному управлению трафиком является использование продукта оптимизатора маршрута, такого как Noction Intelligent Routing Platform. Noction IRP непрерывно отслеживает потоки трафика и то, как работают пути через каждый интернет-провайдер, и автоматически перенаправляет исходящий трафик, чтобы воспользоваться преимуществами наиболее эффективных путей, оставаясь в рамках обязательств по объему трафика.

Произошла ошибка при настройке пользовательского файла cookie

Этот сайт использует файлы cookie для повышения производительности. Если ваш браузер не принимает файлы cookie, вы не можете просматривать этот сайт.

Настройка вашего браузера для приема файлов cookie

Существует множество причин, по которым cookie не может быть установлен правильно. Ниже приведены наиболее частые причины:

• В вашем браузере отключены файлы cookie. Вам необходимо сбросить настройки вашего браузера, чтобы он принимал файлы cookie, или чтобы спросить вас, хотите ли вы принимать файлы cookie.
• Ваш браузер спрашивает вас, хотите ли вы принимать файлы cookie, и вы отказались. Чтобы принять файлы cookie с этого сайта, используйте кнопку «Назад» и примите файлы cookie.
• Ваш браузер не поддерживает файлы cookie. Если вы подозреваете это, попробуйте другой браузер.
• Дата на вашем компьютере в прошлом. Если часы вашего компьютера показывают дату до 1 января 1970 г., браузер автоматически забудет файл cookie. Чтобы исправить это, установите правильное время и дату на своем компьютере.
• Вы ​​установили приложение, которое отслеживает или блокирует установку файлов cookie. Вы должны отключить приложение при входе в систему или проконсультироваться с системным администратором.

Почему этому сайту требуются файлы cookie?

Этот сайт использует файлы cookie для повышения производительности, запоминая, что вы вошли в систему, когда переходите со страницы на страницу. Чтобы предоставить доступ без файлов cookie потребует, чтобы сайт создавал новый сеанс для каждой посещаемой страницы, что замедляет работу системы до неприемлемого уровня.

Что сохраняется в файлах cookie?

Этот сайт не хранит ничего, кроме автоматически сгенерированного идентификатора сеанса в cookie; никакая другая информация не фиксируется.

Как правило, в файлах cookie может храниться только информация, которую вы предоставляете, или выбор, который вы делаете при посещении веб-сайта. Например, сайт не может определить ваше имя электронной почты, пока вы не введете его. Разрешение веб-сайту создавать файлы cookie не дает этому или любому другому сайту доступа к остальной части вашего компьютера, и только сайт, который создал файл cookie, может его прочитать.

Заработная плата медсестры в Огайо
