Перестройка блока УКВ 2-2-Е с УКВ (советский диапазон) на FM

В свете последних событий, а именно подаренной мне недавно магнитолы »Вега-326», встал вопрос о ремонте приемника и естественно перестройки УКВ диапазона на FM, т.е. советского УКВ на ранее считавшийся импортным, а сегодня принятый и у нас как стандарт (88-108МГц). В приемной части «Веги» стоит блок УКВ, а именно УКВ-2-1СП.
Существует 2 наиболее распространенных блока УКВ: УКВ-1 и УКВ-2, которые стояли в различных радиоприемниках, магнитолах и радиолах. Они схожи по схемному решению и по перестройке.

Схема блока УКВ-2-01С

Работать с этим блоком одно удовольствие. Это однозначно самый легко перестраиваемый на FM блок укв.
Секрет кроется низкой селективности полосатых фильтров, приёмник принимает фм станции даже если перестроить только гетеродин, можно обойтись без частотомера. Отматывать требуется только одну катушку. Но главное я такой уже перестраивал.
Здесь, слава богу, стоит обычный КПЕ, параметры которого точно известны, значит можно делать нормальный расчёт с абсолютными значениями, а не относительный пересчёт имеющихся номиналов, дающий крайне приблизительные значения. Пока свежо предание надо записать.

Последовательный растягивающий конденсатор остаётся штатным, при этом диапазон будет шире чем нужно. Уменьшение его ёмкости нецелесообразно, ведь он растягивает только самую нижнюю часть диапазона, промежуток шкалы занимаемый каждой станцией (кроме самых нижних) при этом заметно не увеличится, а настройка усложнится.
С 56 пф КПЕ перестраивается в пределах 2.11-12.44 пф. Перестройка 10.33 пф. Катушка гетеродина имеет индуктивность 0.095 мкгн, замечательно, не нужно отматывать.

На частоте 118.7 мгц нужен конденсатор 18.9 пф. Проверяем нижнюю границу 18,9+10,33=29,23 пф, с такой ёмкостью она будет 95.5 мгц.

Добавочная ёмкость требуется 18.9-2.11= 16.79 пф.
В добавочную ёмкость входят все ёмкости подключаемые параллельно катушкам, в том числе межвитковые и переходов. Поэтому фактические номиналы конденсаторов просто подбираются из стандартного ряда.

Растягивающий конденсатор контура полосового фильтра будет 56 пф как и в гетеродине для получения аналогичной кривой перестройки. Увеличение ёмкости для большей перестройки положительного эффекта не даёт. Контур строится только на половине диапазона из-за разной нелинейности.

Синхронности настройки добиваются выбором индуктивности фильтра исходя из перекрытия по ёмкости.

Для расчёта индуктивности полосового фильтра уменьшаем с некоторым шагом общую ёмкость контура и подставляем её в калькулятор.

Например возьмём 17.5 пф, на 108 мгц нужна индуктивность 0.1241 мкгн
17.5+10.33=27.7пф, нижняя граница 85.8 мгц, то что нужно.

Требуемое отношение индуктивностей составляет составляет около 1.3, и на практике для пересчёта аналогичных блоков достаточно просто умножить на этот коэффициент индуктивность гетеродинной катушки.

После смотки витка катушка имеет 4.5 витка 0.12 мкгн при выведенном сердечнике, достаточно неплохо, но меньше чем надо, фильтр будет чуть отставать. Так даже лучше, а то слишком легко выходит, начинают одолевать нехорошие предчувствия. Достичь требуемого номинала часто не удаётся из-за конструктивных ограничений.

С входным контуром всё просто. Индуктивность 0.3 мкгн. Нужна ёмкость 8.5 пф. Последовательное соединение удобно считать подобными калькуляторами. Выбираем 10 и 30 пф, остальное настроится сердечником.

Между катушкой связи и антенным контуром включается С 1пф для увеличения чувствительности.

Для настройки к входу блока УКВ 2-2-Е подключается длинная антенна. После чего подстройкой L4 добиваются чтобы в диапазон влезли все станции.

Поскольку подстроечных конденсаторов всё равно нет, контура полосовых фильтров L2 L3 достаточно настроить сердечниками по максимуму отклонения стрелки индикатора

Показателем правильности настройки служит равномерная чувствительность по всему диапазону и отсутствие побочного приёма мощных радиостанций далеко от их фактического расположения на шкале, если это происходит, L3 настроен совсем не туда.

Блок УКВ-2 на удивление хорошо работает на ФМ, не смотря на такой простой блок укв с посредственными параметрами. АПЧ без преувеличения отличная, гетеродин фактически переключается между станциями без шумов и промежутков.

Еще записи по теме

li-ne.ru

Доработка советских радиоприемников для приема радиовещательных станций FM-диапазона (88…108 МГц)

Как известно, диапазон частот, установленный в СССР для радиовещания в УКВ диапазоне, составляет 65,8…73,0 МГц. В настоящее время в этом диапазоне практически отсутствует радиовещание, так как международный стандарт предусматривает радиовещание в диапазоне частот 88…108 МГц. В связи с этим предлагается простая доработка советских радиоприемников (ВЭФ-260, «Ореанда-201», «Вега-315» и др.), имеющих в своем составе унифицированный блок УКВ-2-1-с, который после доработки позволит принимать радиовещательные станции в

FM-диапазоне (88…108 МГц).

В качестве предмета доработки выбрана магнитола ВЭФ-260, которая имеет отличные электроакустические параметры.

В те времена она пользовалась заслуженным вниманием.

На рис.1 показана принципиальная электрическая схема блока УКВ-2-1-с, а на рис.2 – монтажная схема (вид сверху) этого блока с расположением элементов, которые должны быть заменены или удалены при доработке. На принципиальной схеме эти элементы легко найти, так как после номинала этих деталей до переделки в скобках указаны номиналы этих элементов после доработки блока УКВ. Если в скобках стоит «х», то это означает, что эти детали следует удалить из схемы.

Предлагаются два способа доработки блока УКВ.

Первый способ (более простой):

Блок не снимают с шасси магнитолы (приемника).
Снимают крышку-экран, кусачками удаляют отмеченные на рис.1 скобками элементы схемы таким образом, чтобы от них остались выводы, к которым припаивают новые детали с номинальными значениями, указанными в скобках.
Количество витков катушки L4 уменьшают на один виток. Для этого кусачками откусывают нижний вывод катушки и сматывают один виток, излишнюю длину провода укорачивают и L4 припаивают к части вывода, оставшегося на плате.
После доработки катушки витки надо залить парафином.
У катушки L3 также сматывают один виток, но сверху, по той же технологии, что и с катушкой L4.

Второй способ доработки:

Блок УКВ снимают с шасси магнитолы, при этом обращают внимание на фиксацию в определенном положении ручки настройки по отношению к переменному конденсатору (понадобится при обратной сборке).
Снимают крышку-экран.
Отворачивают четыре болта и снимают печатную плату.
Выпаивают помеченные на рис.1 элементы и впаивают новые элементы номиналами, казанными в скобках.
Операции с катушками L3, L4 указаны выше.
Собирают блок в обратном порядке.

Для настройки доработанного блока УКВ без измерительных приборов определите по вспомогательному радиоприемник, имеющему FM диапазон (88…108 МГц), радиовещательную станцию, работающую в вашем регионе на самой высокой частоте, например 107,7 МГц. Ручкой настройки доработанного радиоприемника поставьте указатель шкалы в положение 4,1 м, затем вращайте латунный сердечник катушки L4 до появления сигнала выбранной станции, определенной по вспомогательном радиоприемнику. Добейтесь максимума приема сигнала, подстраивая конденсатор С6 и, при необходимости, вращая сердечник катушки L3. Далее ручкой настройки приемника выберите станцию по шкале вблизи 4,4 м и добейтесь максимального уровня приема сигнала, вращая сердечник катушек L1, L2. Этих операций вполне достаточно, чтобы ручкой настройки доработанного радиоприемника обеспечить прием всех FM станций в вашем регионе.

В заключении хочу отметить хорошую чувствительность и качество приема FM станций доработанного радиоприемника. Кстати, исключение из схемы цепей автоподстройки частоты позволило исключить внесение затухания и дополнительных емкостей в контур гетеродина, а опыт эксплуатации радиоприемников показал, что автоподстройка практически ничего не дает в плане качества приема радиовещательных станций.

Автор: Георгий Савченко, г. Днепропетровск

Возможно, вам это будет интересно:

meandr.org

vitsserg

За прошедшую неделю работа практически не сдвинулась ни над усилителем, ни над приёмником. Помог установить и настроить одному коллеге домашний кинотеатр. В пятницу в доме меняли стояки горячей и холодной воды. Весь дом «вверх дном». В выходные пришлось снова трудиться «на благо родной конторы» и «разгребать» последствия работы сантехников. Так и неделя пролетела.
За последнее время получил несколько посылок с интересными вещами. В основном, это старые советские радиоконструкторы, которые когда-то у меня были и интересные узлы и детали от старой советской радиоаппаратуры. В частности, блок УКВ от радиолы «Эстония — 009 стерео»: «УКВ — 1 — 2С».

На фото — блок УКВ — 1 — 2С.

Основные параметры :

Диапазон частот: 65,8 … 73,0 МГц
Частота ПЧ: 10,7 МГц
Максимальная чувствительность: 1,5 мкВ
Реальная чувствительность: 2,0 мкВ

На фото: корпус блока УКВ.

Этот блок с незначительными изменениями применялся в нескольких радиолах и тюнерах высшего и первого классов в конце 70-х — начале 80-х годов. В частности, в радиоле «Эстония — 008 стерео» и тюнере «Ласпи — 003».
Конструктивно выполнен на печатной плате из фольгированного стеклотекстолита и помещен в алюминевый корпус.

На фото — блок УКВ со снятой верхней крышкой.

Качество изготовления корпуса и платы, а так же качество монтажа приятно удивило — оно довольно высокое. Пайки аккуратные, «соплей» нет, позиции деталей подписаны с обеих сторон платы.

На фото — общий вид на печатную плату.

На фото: вид на гетеродин, на выходные контуры ПЧ и смеситель, на антенный контур и УВЧ.

Каскад гетеродина отделён от остальной схемы экранирующей перегородкой.

На фото: вид на монтаж со стороны пайки и чертёж платы из справочника Белова.

Принципиальная схема блока УКВ и блока фиксированных настроек из книги Белова.

Схема блока весьма «продвинутая» для своего времени. Четыре перестраиваемых контура (!), настройка варикапными матрицами, полевые транзисторы, АРУ.
УВЧ двухкаскадный, на полевых малошумящих транзисторах КП307, включенных по схеме с общим истоком. Связь с антенной индуктивная, контур перестраиваемый, что не так уж часто можно встретить в бытовой аппаратуре.
Гетеродин выполнен по схеме емкостной трёхточки на транзисторе КТ339А (VT10), смеситель — на полевом транзисторе VT6. Сигнал от УВЧ подаётся на его затвор, а сигнал гетеродина — на исток. В цепи стока включён выходной контур ПЧ.
Цепь АРУ защищает входной каскад от перегрузок. Сигнал берётся с детектора АРУ (VD7), подаётся на усилитель постоянного тока на VT8 (КТ315) и далее — на затвор транзистора первого каскада усилителя ВЧ.
Питается блок УКВ от +12 В, напряжение настройки, подаваемое на варикапы, меняется в пределах 2 … 20 В.
Ещё интересный момент — на схеме можно увидеть сигнал, выходящий из блока А4 (фиксир. настр.), который называется «Частота». Я уж, грешным делом, подумал, что это выход сигнала гетеродина на цифровую шкалу. Оказалось, что всё куда интереснее 🙂 На транзисторе VT20 собрано аналоговое устройство индикации частоты, а в качестве индикатора используется стрелочный прибор Р1 (М88501), шкала которого проградуирована в МГц. Во как!
На работоспособность этот блок я ещё не проверял, но обязательно попробую. Очень уж он мне показался симпатичным.

vitsserg.livejournal.com

Перестройка блока УКВ Океана 214, Селены 215, 216 на ФМ.: 0jihad0 — LiveJournal

В Селене 216 стоит некий «УКВ С». По схеме он почти идентичен УКВ-2-1-С установленным в ВЭФ-260, Вега 321, Рига 110 и многих других, разница в транзисторах и числе витков (но есть подозрения что там в L3 феррит). Мой экземпляр хоть и экспортный, но в страны не того мира. Перестроен он давно, но попробую восстановить по памяти.

В таблице на схеме приведены ёмкости для блоков УКВ-Е, можно применить и такие номиналы. Я произвожу сопряжение по иному принципу. Обоснование приведено в инструкции по перестройке Океана 209, повторяться незачем.

На ФМ УВЧ склонен к самовозбуждению, а гетеродин не склонен, поэтому изменён режим транзистров по постоянному току.

Поскольку сердечник L3 латунный (большая удача), в ней должно быть 5 витков.

Параллельная ёмкость коллекторного контура увч образована делителем С9 С12, куда и подключён вход смесителя. Зачем? Есть же отвод. Делитель пришлось удалить, нужный конденсатор там не подобрать. Смеситель подключается к полному контуру через малую ёмкость. Строится будет при помощи С5.

Для повышения выходного напряжения между контурами ПЧ добавлена емкостная связь.

Селективность блока УКВ гораздо выше чем в Океане 209, зато параметры ФСС катастрофически плохи, его ширина около полумегагерца, для работы на ФМ не годен.

Настройка
Первое что нужно сделать: настроить контура ПЧ после замены тонкоплёночных конденсаторов, я как раз забыл. Меняющих все подряд электролиты считаю уебанами, которым в электронике делать нечего, но в случае с тонкоплёночным дерьмом такой подход единственно верный и безальтернативный.

Чтобы избежать бесполезной ебли, между блоком укв и упч включается керамический фильтр. Контура упч настраиваются просто по максимуму выходного напряжения на одном из плеч детектора отношений. После чего подстраивается фазосдвигающий контур по минимуму хрипящих искажений.

Раз селективность блока УКВ велика, требуется достаточно точное сопряжение, речь уже не о потере чувствительности, иначе станции на части шкалы просто никак не будут приниматься. Обязательно требуется хотя бы частотомер, настройка вслепую тут по результативности сравнима с лотереей.

Гетеродинной катушкой выводим участок со станциями куда нужно, после чего приступаем к сопряжению.
L3 сперва используется без сердечника. Приёмник настраивается чуть выше станций, например 109 мгц (гет. 119.7) подаётся сигнал от генератора и подстройкой С5 нужно добиться максимума напряжения как при настройке УПЧ. Нужно иметь ввиду, при настройке по радиостанции, из-за высокой добротности контура фильтра и широкой полосы ФСС, приниматься будет та станция на которую настроен он а не гетеродин, поэтому придётся немного перестраивать и КПЕ. Это сильно осложняет дело.

Далее проверяется работа на 90 мгц. Пробной подстройкой контуров определяется направление ухода резонанса фильтров и, если необходимо корректируется емкость и вводится сердечник, после чего настройку следует повторить.

Печальная и известно чем закончившаяся тенденция: без доработки новая модель уступает по приёму старому Океану 209. Этот только на укв, Океан 222 уже везде сливает. Не знаю чем руководствовались разработчики данной модели когда въебали в переносной моно приёмник на дискретных компонентах широкий ФСС, может и есть какое-то оправдание, качество звука там, квартальная премия… но вселенская справедливость беспристрастна и неумолима — они заслужили страдания. За что ранняя импотенция и нищенская пенсия? А вот за что!

Схемы двух вариантов, последний никогда не попадался.

0jihad0.livejournal.com

Перестройка блока УКВ 2-2-Е Океана 209 на ФМ.: 0jihad0 — LiveJournal

Синхронности настройки добиваются выбором индуктивности фильтра исходя из перекрытия по ёмкости.

Для расчёта индуктивности полосового фильтра уменьшаем с некоторым шагом общую ёмкость контура и подставляем её в калькулятор.
Например возьмём 17.5 пф, на 108 мгц нужна индуктивность 0.1241 мкгн
17.5+10.33=27.7пф, нижняя граница 85.8 мгц, то что нужно.

Между катушкой связи и антенным контуром включается С 1пф для увеличения чувствительности.

Поскольку подстроечных конденсаторов всё равно нет, контура полосовых фильтров L2 L3 достаточно настроить сердечниками по максимуму отклонения стрелки индикатора Океана 209 по станции в верхней трети диапазона.

Океан 209 на удивление хорошо работает на ФМ, не смотря на такой простой блок укв с посредственными параметрами. АПЧ без преувеличения пиздата, гетеродин фактически переключается между станциями без шумов и промежутков.

Ещё сюда схему выложу, чтобы не искать, жаль качество дерьмо.

0jihad0.livejournal.com

УКВ-2-08С. Возвращаясь к напечатанному | Random stuff

В статье о «VEF 214» я поднимал вопросы о супергетеродинном приеме и перестройке блока «УКВ-2-08 С» на FM-диапазон, но они терялись в длинной «простыне» текста. Поэтому вывел всё в отдельную запись.

Обновлено 15.06.19. Спасибо читателю Дмитрию за вдохновение!
Методика абсолютно справедлива для VEF 214, VEF 216, VEF 222.

Прежде чем начать. Неперестроенный «ВЭФ» своим УКВ (66 — 74 МГц) вполне сносно может ловить мощные станции из нижней части FM-диапазона (87,4 — 95,4 МГц). Чаще всего это мешает, но иногда может и помочь. Например, можно вещать FM-трансмиттером на частоте 92 МГц, а «ВЭФ» настроить на 70,6 МГц. О том, почему это так. Для тех, кто не хочет вникать — просто запомните слова «зеркальный канал».

Схема блока УКВ. Нас интересует строка «VEF 221» — он был с FM-диапазоном.
Первым делом — меняем конденсаторы. Блок можно не снимать с шасси, но без пинцета тут делать нечего.

C УКВ FM
С3 33 пФ -> 8,2 пФ
С4 82 пФ       -> 33 пФ
С6 47 пФ   -> 33 пФ
С13 22 пФ -> 5,1 пФ
С14 75 пФ -> 62 пФ
С15 12 пФ   -> 5,1 пФ
C19 15 пФ -> удалить

Если нужного номинала нет ни на собственных складах, ни в магазинах — можно немного отступить от него. 5,1 пФ заменяется на 5,6 пФ, а 62 пФ — на 68 пФ.

Очень рекомендую конденсаторы типа

NP0 («эн-пэ-ноль»). Их конструкция гарантирует, что ни температура, ни время не повлияет на ёмкость конденсатора. Например, 33 пФ. Конечно, можно поставить обычный «флажок» или китайскую «желтую каплю» подходящей ёмкости, но их стабильность намного хуже. В жаркий солнечный день приёмник может немного расстроиться. А оно нам надо?

В инструкции на «ВЭФ 221/222» указано, что C3 должен быть 82 пФ. Это опечатка, надо 8,2 пФ. Раньше я сам ставил 82 пФ, но, заменив его в «ВЭФ 216» и «ВЭФ 214» на 8,2 пФ, получил более высокую чувствительность.

Для эстетов C13 может быть подстроечным — 2/10 пФ. Тем более, что отверстия под него есть на плате.

После замены ёмкостей можно включать приемник, однако нужна ещё подстройка контуров. Спасибо Siarzhuk с форума «РадиоКот» за базу описанной методики.

1. Выдвинуть телескопическую антенну.

2. Отключить АПЧ и БШН (VEF 214), отключить БШН (VEF 216, 222).

3. С помощью приёмника с цифровой шкалой определить, где лежат границы FM-диапазона в «ВЭФе». Есть три пути:

а) услышать станции на верхнем и нижнем краях шкалы «ВЭФа», а потом узнать их частоты — например, встроенным в телефон радиоприёмником. Простой и демократичный путь;

б) любым FM-трансмиттером (у меня вот такой) сделать свою станцию на краях диапазона и найти её «ВЭФом», или наоборот — настроить «ВЭФ» в край шкалы и подгонять частоту передатчика. Затратный, но более удобный путь;

в) задействовать SDR-приёмник, чтобы увидеть гармонику с гетеродина «ВЭФа». Самый сложный и дорогой, но зато максимально наглядный и точный путь.

Эта гармоника будет на 10,7 МГц выше, чем частота текущей настройки на станцию. В моём случае гетеродин перестраивается от 97,85 МГц до 122,47 МГц, что даёт диапазон 87,15 — 111,77 МГц. Это шире, чем «официальный» FM (88 — 108 МГц), но если аккуратно подобрать номиналы C13…C15, то можно точно в него попасть.

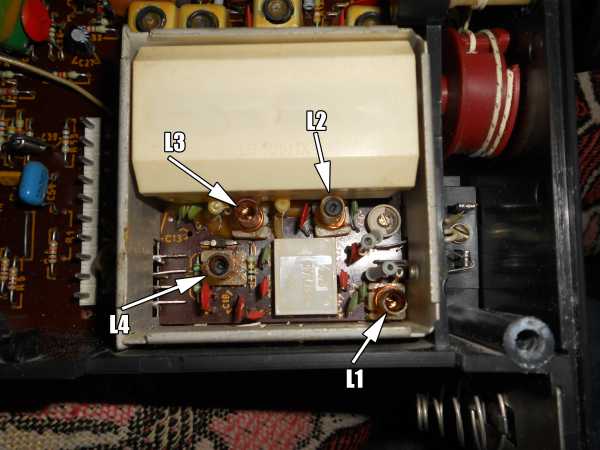

4. Вращением сердечника гетеродинной катушки L3 сместить частоту гетеродина так, чтобы станции около 88 МГц принимались ближе к правому краю шкалы. Сердечник латунный, поэтому для повышения частоты генерации его надо закручивать.

На частоте 86,6 МГц можно принять станцию 108,0 МГц — это называется «помехой по зеркальному каналу» (равно как и упомянутые выше 70,6 МГц и 92 МГц). Поэтому гетеродин надо настроить так, чтобы все «зеркалки» остались в правой части шкалы, за цифрой «10», а сама шкала начиналась, положим, с 87,5 МГц. Это особо актуально для тех, кто перестраивает приёмник по другому приёмнику, сравнивая принимаемые частоты.

Владельцы FM-трансмиттеров ехидно ухмыляются, им проще: выставил 87,5 МГц на «шарманке» да крути себе L3, пока не услышишь свой сигнал на «ВЭФе».

Владельцы SDR-приёмников добавляют к желаемому началу шкалы 10,7 МГц и ловят эту гармонику в районе 98 МГц. Сюда же ВНЕЗАПНО врывается первая категория граждан, которая перестраивает «ВЭФ» по приёмнику с цифровой шкалой — они найдут мощный сигнал удивительной тишины.

Ходят слухи (лично не проверял, оставляю вам), что при помощи подстроечного конденсатора C13 можно задать верхнюю границу перестройки гетеродина.

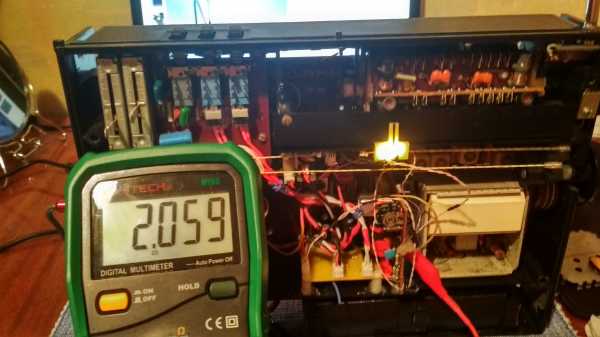

5. В блоке ДЧМ живёт микросхема К174ХА6. К её 14-й ноге надо подключить мультиметр на пределе измерения 2 вольта. Можно припаять проводок и подключиться к нему.

Я специально разобрал свой легендарный «216-й» ради этих фотографий, так что не удивляйтесь большому числу лишних деталей в нём.

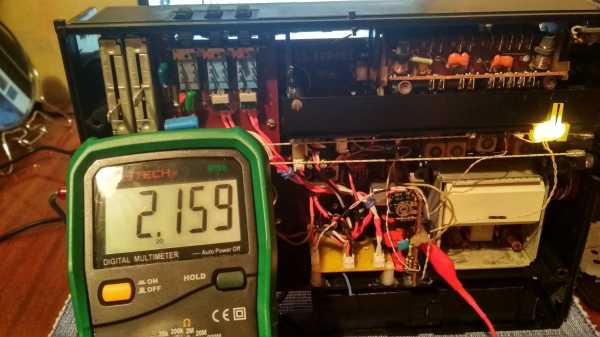

6. Вращая сердечник L2, добиваемся наибольшего напряжения в положении «около 87 МГц».

7. Вращая ротор подстроечного конденсатора C8 в контуре УВЧ, добиваемся наибольшего напряжения в положении «около 108 МГц».

8. Повторяем пункты 6-7 несколько раз.

9. Вращая сердечник L1, добиваемся наибольшего напряжения в середине диапазона, положение «около 100 МГц». У меня он почти выкручен.

10. Катушка L4 отвечает за уровень сигнала с блока УКВ на блок ДЧМ, и когда ничего не получается, и приём по-прежнему неудовлетворительный — ею можно повысить уровень. Однако при слишком мощном сигнале могут пролезать ранее незаметные шумы и «зеркалки».

11. C13…C15 желательно облить парафином, им же можно зафиксировать сердечники катушек на местах. Поскольку эти конденсаторы стоят в частотозадающих цепях, то температура и вибрации могут влиять на настройку приёмника. И если температуру мы вращали на ножке конденсатора NP0, то от вибраций защитимся механически.

Вот и все — блок «УКВ-2-08С» успешно перетянут. А к 14-й ноге К174ХА6 можно припаять светодиод — он будет работать как индикатор точной настройки на станцию.

huxfluxdeluxe.wordpress.com

Перестройка блоков УКВ на FM

Связь

Главная Радиолюбителю Связь

Лет десять…двенадцать назад в радиолюбительских журналах часто публиковались статьи по перестройке импортных приемников с FM-диапазоном (88…108 МГц) на диапазон УКВ-1 (65,8…75,0 МГц). В то время вещание велось исключительно в диапазоне УКВ-1.

Сейчас ситуация изменилась кардинальным образом. Эфир в диапазоне 100…108 МГц практически повсеместно заполнен. В продаже имеется много импортных и отечественных радиоприемных устройств с диапазоном УКВ-2 или с общими (УКВ-1 и УКВ-2).

Так как диапазон УКВ-1 фактически «осиротел», гигантский парк старых радиоприемников и магнитол остался «не у дел». Дать им вторую жизнь можно путем сравнительно несложной доработки блоков УКВ этих приемников. При этом следует отметить следующие моменты. Переделка недорогих переносных приемников («ВЭФ», «Спорт», «Сокол», «Океан» и т.п.) должна быть минимальной и обеспечивать прием 3…7 радиовещательных станций УКВ-2 диапазона в данном регионе. Для стационарных аппаратов более высокого класса с наружной УКВ-антенной желательно сохранить все его технические параметры (чувствительность, стабильность гетеродина, широкую шкалу и т.д.).

Обычно блок УКВ радиоприемника содержит входную цепь, 1-2 каскада УВЧ, гетеродин, смеситель, каскады УПЧ. Как правило, это 4 (реже встречается 5) LC-контуров. Имея принципиальную (еще лучше и монтажную) схему радиоприемника, несложно определить все необходимые узлы (катушки индуктивности, емкости и т.п.). Первый контур УПЧ и все последующие каскады в переделке не нуждаются.

Понятно, что для диапазона 100…108 МГц емкости и индуктивности всех LC-контуров блока УКВ-1 должны быть уменьшены. Теория и практика утверждают, что емкость контура изменяется пропорционально длине волны, а число витков катушки индуктивности — корню квадратному из этой величины.

При переходе от диапазона УКВ-1 к диапазону УКВ-2 и при неизменных индуктивностях (число витков катушек индуктивности не изменяется)-это вариант для переносных приемников для средних частот диапазонов (69,0 МГц и 104,0 МГц) — получаем следующее соотношение для емкостей:

С_УKB-2 = 0,44*С_УКВ-1.

где С_УКВ-1 — общая суммарная емкость контура диапазона УКВ-1; С_УКВ-2 — та же емкость диапазона УКВ-2. В реальной схеме блоков УКВ в эти емкости входят впаянные в контур конденсаторы, паразитные монтажные емкости, межвитковая емкость катушки индуктивности, входная емкость транзисторов.

С учетом этого, на практике больше подходит следующее соотношение емкостей:

С_УKB-2 = (0,3…0,35)*С_УКВ-1.

Кроме того, в блоках УКВ можно в некоторых пределах менять индуктивность контурных катущек, вращая подстроечные сердечники. Обычно гетеродин блока УКВ-2 для диапазона 100… 108 МГц должен перестраиваться в пределах 110…119 МГц (с запасом) при ПЧ = 10,7 МГц, и в пределах 106…115 МГц при ПЧ = 6,5 МГц, т.е. выше частоты сигнала. На принципиальной схеме блока УКВ-1 отмечаем те емкости, которые будут выпаяны из схемы полностью, а также те емкости, которые будут заменены на другие, с меньшим номиналом. Обычно это миниатюрные дисковые керамические конденсаторы.

Конденсаторы необходимо подобрать заранее, зачистить и залудить выводы, укоротив их до минимума. Если нет прибора для точного измерения емкости, частично поможет решить проблему приводимая ниже табл.1, где размер и цвет конденсатора подскажут пределы номинальной емкости.

Таблица 1
Группа ТКЕ, цвет корпуса	Пределы номинальных емкостей (в пФ) при диаметре корпуса			Цвет маркировочной точки
Группа ТКЕ, цвет корпуса	4мм	5мм	6мм
П120, синий	1,0…2,2	2,7…3,9	4,7…7,5	—
ПЗЗ, серый	1,0..3,9	4,7…7,5	8,2…10	—
М47, голубой	1,0..4,7	5,1…10	11…15	—
М75, голубой	1,0..11	12…24	27…39	Красная
Н700, красный	10…18	20…33	36…56	—
Н1300, зеленый	18…47	51…82	91…130	—
Н70, оранжевый	680, 1000	1500	2200	—

Для наглядности можно сравнить номиналы емкостей в радиоприемниках «VEF-221» и «VEF-222», которые построены по одинаковым схемам с одними и теми же катушками индуктивности («VEF-221» имеет диапазон 87,5…108 МГц, «VEF-222» — 65,8…74,0 МГц). Эти данные взяты из заводского руководства по эксплуатации (табл.2) Номиналы емкости даны в ней в пикофарадах.

Таблица 2
Тип приемника	Емкостной делитель входной цепи		Последовательная емкость контура УВЧ	Параллельная емкость контура гетеродина	Последовательная емкость контура гетеродина	Емкость в цепи АПЧ	Параллельная емкость контура УВЧ
Тип приемника	С3	С4	С6	С13	С14	С15	С19
VEF-221	8,2	33	33	2/10	62	5,1	—
VEF-222	33	82	47	22	75	12	15

Похожие схемы УКВ-блоков — у радиоприемника «ВЭФ-215» и магнитолы «ВЭФ РМД-287С», так что данные табл.2 и здесь подойдут для переделки УКВ-блоков этих устройств.

Другой пример — съемный автоприемник типа «Урал-авто-2» (входная цепь, два каскада УВЧ на транзисторах ГТ322А, гетеродин на микросхеме 224-й серии с индексом ЖА1 или ХА1). Во входной цепи в емкостном делителе С1-С2 меняем С1=22 пФ на 5,1…6,8 пФ, С2=33 пФ — на Ю…12пФ. Конденсаторы С5, С7 и С14 по 33 пФ (последовательные емкости с КПЕ 1-го, 2-го каскадов УВЧ и гетеродина) меняем на 12… 13 пФ. В контуре гетеродина подстроечный сердечник из феррита (0 2,88 мм) меняем на латунный с резьбой (диаметр 3 мм). Еще пример—тюнер «Radiotechnika Т-101-стерео» (УКВ-блок на транзисторах КТ368А и КТ339А, перестройка — варикапы КВС111А). Параллельные емкости СЗ = 15 пФ (входной контур), С14 = 15 пФ (УВЧ), С18 = 9,1 пФ (гетеродин) демонтируем. Последовательные емкости С4 = 130 пФ, С13 = 130 пФ (входная цепь и УВЧ) меняем на 43…47 пФ, а С15 = 82 пФ (гетеродин) — на 27…33 пФ. Для растяжки шкалы контурную катушку гетеродина осторожно выпаиваем и сверху катушки отматываем 1,5 витка, снизу — 1 виток (отвод от 0,9…1,2 витка как и было). Затем катушку осторожно впаиваем на место.

Сам процесс переделки блоков УКВ-приемников удобно разделить на несколько этапов.

Обеспечиваем доступ к блоку УКВ как со стороны деталей, так и со стороны печатных проводников, сняв крышки приемника и блока УКВ.
Определяем LC-контуры входной цепи, УВЧ, гетеродина, смесителя, и первый контур УПЧ (последнего переделка не касается).
Осторожно выпаиваем емкости, подлежащие замене и демонтажу.
Впаиваем новые емкости, заранее подготовленные (с обрезанными и залуженными выводами) для каждой отдельной цепи блока УКВ.
Убедившись, что ошибок нет, и схема не нарушена (отсутствуют плохие пайки, замыкания печатных дорожек и т.д.), включаем питание приемника и пытаемся услышать хотя бы одну мощную (в данном месте) УКВ-станцию. При этом вращаем ручку настройки приемника и сердечник гетеродина. Очень полезно иметь рядом промышленный приемник с диапазоном УКВ-2. Это поможет сразу идентифицировать нужную станцию в настраиваемом приемнике. Услышав хотя бы еле-еле станцию, подстроечными сердечниками катушек и подстроечными конденсаторами входной цепи, УВЧ и смесителя добиваемся громкого приема этой станции. На этом этапе можно определить, нужно ли менять сердечники из феррита на латунные и наоборот.
Вращая сердечник катушки гетеродина, устанавливаем необходимое место этой станции на шкале приемника (ориентируясь на промышленный приемник с диапазоном УКВ-2). Обычно участок шкалы настраиваемою приемника, где располагаются станции диапазона 100…108 МГц, занимает весьма незначительную часть конструктивной шкалы приемника (примерно одну треть).
Осуществляем сопряжение контуров входной цепи, УВЧ и гетеродина настраиваемого блока УКВ. На участке возле 100 МГц добиваемся наибольшей громкости станций, вращая подстроечные сердечники входной цепи, УВЧ и смесителя, а на участке возле 108 МГц — вращая роторы подстроеч-ных конденсаторов этих же каскадов (при этом нужно следить за положением ручек настройки приемника — максимальная емкость КПЕ или варикапов в начале диапазона и минимальная их емкость в конце). Повторяем эту операцию 2-3 раза. В заключение необходимо уменьшить в 2…2,2 раза емкость в цепи АПЧ (если ее номинал превышает 5…6 пФ). Последний этап нужно проводить в собранном блоке УКВ через отверстия в крышках для подстройки емкостей и индуктивностей диэлектрической отверткой.

Этих общих правил переделки блоков УКВ следует придерживаться при различных схемах и конструкциях блоков. Коротко о приемных антеннах. Очевидно, что направленные антенны обеспечивают отменное качество приема, но их нужно вращать. Автор для перестроенного тюнера «Т-101 -стерео» применяет одиночный квадрат (в параллель два медных провода диаметром 1,8 мм с расстоянием между ними =15 мм и с периметром чуть менее 3 м). Волновое сопротивление квадрата составляет около 110 Ом, поэтому он запитан кабелем ПРППМ — 2 х 1,2 (волновое сопротивление -около 135 Ом). Высота мачты на пятиэтажке — примерно 9 м. Плоскость квадрата перпендикулярна линии Кишинев — Бендеры — Тирасполь — Одесса. В результате слышны более 10 станций Кишинева и 3-4 мощные станции Одессы.

Источники

Краткий справочник конструктора РЭА (под редакцией Р.Г Варламова). —М.: Сов. Радио, 1972, С.275,286.
В.Т. Поляков «Трансиверы прямого преобразования». — М.: 1984, С.99.
P.M. Терещук и др. Справочник радиолюбителя, часть 1. Киев: Техника, 1971, С.З0.
«VEF-221», «VEF-222». Руководство по эксплуатации.
Radiotechnika (тюнер Т-101-стерео). Руководство по эксплуатации.
А.Н. Мальтийский, А.Г Подольский. Радиовещательный прием в автомобиле.— М.: Радио и связь, 1982, С.72.
В. Колесников «Антенна для FM-приема». — Радиомир, 2001, N11, С.9.

Автор: А.ПЕРУЦКИЙ, г.Бендеры, Молдова

Дата публикации: 30.08.2003

Мнения читателей

us4eya / 10.12.2011 — 16:54
УВАЖАЕМЫЙ РАДИОЗАДНИЦА И ПОДОБНЫЕ ПИЁМНИК КАЗАХСТАН ПЕРЕСТРОИТЬ МОЖНО ИМЕЯ КАК Я ЖЕ ПИСАЛ ПОМИМО ЭТОГО ПОМНИТЕ ЧТО ЛАМПЫ А ЗНАЕТ НАПРЯЕНИЕ АНОДНОЕ 5-15ВОЛЬТ А150-250В МОЖЕТ СТУКНУТЬ ЕСЛИ СТАВИТЬ КОНВЕРТЕР ТО НАПРЯЖЕНИЕ ПИТАНИЕ НУЖНО ПОДОБРАТЬ ЕСЛИ ОКОЛО5В ЧЕРЕЗ ДИОДНЫЙ МОСТ К ОБМОТКИ НАКАЛА6.3В ЕСЛИ12В ТО С АНОДНОГО ЧЕРЕЗ РЕЗИСТОР СТАБИЛИТРОН ВКЛЮЧОНЫЙ СООТСВУЮЩИМ ОБРАЗОМ (СМОТРИ РАЗДЕЛЫ БЛОИ ПИТАНИЯ)ИЛИ СМАСТЕРИ НА ЛАМПЕ (ПОЙДУТ ЛАМПЫ 6Н3П 6Н14П 6Н23П 6Н24П)
us4eya / 10.12.2011 — 16:17
Я занимался в эпоху 90-х этим ремеслом чувствительность наших приёмников на много выше импортных мыльниц в подвале приём был идеален всех радиостанций рядом ипортная мыльница молчала неподовала признаки жизни хотябы одной. Дома в Днепропетровске перестроен Рига110 кроме месных принимала Моком Днепродзержинск 30км радио Самара г Павлоград 80км приём вёлся на антену кусок проводка брошеный под стол.Это актуально для сёл где нет FM (УКВ) радио кроме радио точки за которую ещё платить и не всегда работает.А то что относится методу Настройки то нужно не только ёмкостя менять контура в слепую крутить. Это не приёмник на к174х34 и им подобные имеющие входной конур не перестраевымый если есть и контур гетеродина котоорыйможно угодать по описаной выше методики.А иметь хотябы ВЧ генератор ВЧ вольтметр а ещё характиреограф и умение им работать и навыяки настройки УКВ блок это в настройки серёное устройство хоть и 2 транистора но и ещё несколько контуров которые меняют параметры совместно друг дугу это ви дно поприбору у меня был Х1-48.если их нет и опыта настройки то можно сделать только хуже и набахолки искать дугой блочок УКВ или выкинуть приёмник.Выход ставить Конвертер.Выход как можно ближе ко входу блочка УКВ Экранировать Чтобы не поподали частоты 64-74МГЦ а вход к антене.
Радиозадница / 08.10.2011 — 10:40
У меня приемник «Казахстан» как еого перестроить я так и не понял(((
Remonter / 12.05.2010 — 16:33
У меня все получилось с приемниками на варикапах, но вот с КПЕ не пашет. Может их как-то по другому перестраивают?
KLOP / 26.12.2009 — 20:46
Конвертор — это конечно выход, но как только солнышко садится, приёьник ловит всё что угодно, только не нужную станцию. Так что вывод — накопите денег, и возьмите нормальный аппарат
Дима / 07.09.2009 — 18:53
все еще проще!!! едите на радиорынок и покупаете конвертер и подсоединяете)) конвертер ставится в разрыв антены.На конвертер обычно подается питание от 8 до 24в, в зависимости какой вы купите.При покупке проконсультироваться с продавцом, он вам выдаст схему где все рассказывается) вот и все) удачи)
джони / 29.05.2009 — 01:50
ребята! там все просто, надо уменьшить на 30 процентов количество витков гетеродина /катушки/ определитьб катушку можно так- настройте станцию, потом уйдите по диапазону чуть вверх, ичуть-чуть выкручивайте сердечник в подозреваемой катушке, ваша станция должна пойматься-значит эта катушка и должна быть перемотана!
nik / 29.02.2008 — 21:15
перестройка блока укв-1-05 на fm нету ни где ! «радиотехника т-101» кто знает ПОМОГИТЕ!!!
Val / 02.09.2007 — 16:05
А у меня в приемнике Урал-Авто-2, на плате УКВ нет никаких микросхем.
RETRO / 16.06.2007 — 12:33
УВ. А.ПЕРУЦКИЙ! ПО ОПИСАНИЮ ПЕРЕДЕЛКИ БЛОКА УКВ МОЖНО СКАЗАТЬ ЧТО ВСЕ ОЧЕНЬ ПРОСТО,Я СДЕЛАЛ ВСЕ КАК БЫЛО НАПИСАННО ВЫШЕ НО БЛОК ПЕРЕСТАЛ РАБОТАТЬ СОВСЕМ.ОЧЕНЬ ЖАЛЬ МНЕ….

Вы можете оставить свой комментарий, мнение или вопрос по приведенному вышематериалу:

Блок укв 2 01с схема – Перестройка блока УКВ 2-2-Е с УКВ (советский диапазон) на FM
