ЦИФРОВОЙ ЧАСТОТОМЕР СВОИМИ РУКАМИ
Предлагаемый для самостоятельной сборки частотомер сравнительно низкочастотный, тем не менее позволяет измерять частоты до нескольких мегагерц. Разрядность измерителя частот зависит от количества установленных цифровых индикаторов. Чувствительность входа — не хуже 0,1V, максимальное входное напряжение, которое он может выдерживать без повреждения — порядка 100V. Время индикации и время измерения чередуются, длительность одного цикла — 1 сек. измерение и 1 сек. — индикация. Собран он по классической схеме, с генератором частоты 1 Гц на специализированных микросхемах-счётчиках, применяемых в частности в схемах цифровых часов:
На К176ИЕ5 собран «секундный» генератор по типовой схеме, с кварцевым «часовым» резонатором 16,384 Гц. Конденсатор С2 — подстроечный, позволяет в некоторых пределах подстраивать частоту с необходимой точностью. Резистор R1 подбирается при настройке по наиболее устойчивому запуску и генерации схемы. Цепь С3 VD1 R2 формирует короткий импульс «сброса» всей схемы в начале каждого секундного периода счёта.
Транзистор VT2 работает как ключ: когда на его коллектор поступает постоянное напряжение питания от схемы «счёта» (уровень логической «1») — он пропускает импульсы от входного формирователя, которые затем поступают на десятичные счетчики и цифровые светодиодные индикаторы. Когда же на его коллекторе появляется уровень логического «0» — коэффициент усиления транзистора резко снижается и счёт входных импульсов прекращается. Эти циклы повторяются каждую 1 сек.
Вместо К176ИЕ5 можно применить также аналогичную по функциям микросхему К176ИЕ12:
В обоих случаях используется часовой кварц на частоту 16 348 Гц (такие часто применяются, например, в «китайских» электронных часах разных размеров и видов). Но можно поставить и отечественный кварц на 32768 Гц, тогда необходимо понизить частоту в два раза. Для этого можно использовать типовую схему «делителя на 2» на триггере К561ТМ2 (имеет два триггера в корпусе). Например, как показано на рисунке выше (обведено пунктиром). Таким образом на выходе получим необходимую нам частоту (секундные импульсы).
К коллектору транзистора-ключа (КТ315 на первой схеме) подключается узел счёта и индикации на микросхемах — десятичных счётчиках-дешифраторах и цифровых светодиодных индикаторах:
Вместо индикаторов АЛС333Б1 можно без каких-то изменений в схеме использовать АЛС321Б1 или АЛС324Б1. Или любые другие подходящие индикаторы, но с соблюдением их цоколёвки. Цоколёвку можно определить по справочной литературе или же просто «прозвонить» индикатор «батарейкой» на 9V с последовательно включенным резистором 1 кОм (по засвечиванию). Количество микросхем-дешифраторов и индикаторов может быть любым, в зависимости от общей необходимой разрядности счётчика (количества цифр в показаниях).
В данном случае были использованы три имеющихся в наличии малогабаритных знакосинтезирующих индикатора типа К490ИП1 — индикаторы управляемые цифровые, красного цвета свечения, предназначенные для применения в радиоэлектронной аппаратуре. Схема управления выполнена по КМОП технологии. Индикаторы имеют 7 сегментов и децимальную точку, позволяют воспроизвести любую цифру от 0 до 9 и децимальную точку. Высота знака 2,5 мм):
Данные индикаторы удобны тем, что имеют в своём составе не только сам индикатор, но и счётчик-дешифратор, что позволяет значительно упростить схему и сделать её очень малогабаритной. Ниже приведена схема счёта-индикации на таких микросхемах:
Как видно из схемы, эти МС требуют два отдельных питания — для самих светодиодных индикаторов и для схемы счётчиков-дешифраторов. Однако напряжения питания обоих «частей» МС одинаковы, поэтому и запитать их можно от одного источника. Но от напряжения питания «индикатора» (выводы 1) зависит яркость свечения «цифр», а величина напряжения питания схемы дешифраторов (выводы 5) оказывает некоторое влияние на чувствительность и стабильность работы этих МС в целом. Поэтому при настройке эти напряжения следует подбирать экспериментально (при питании от 9 вольт можно использовать дополнительные «гасящие» резисторы, чтобы несколько понизить напряжение). При этом следует обязательно зашунтировать все выводы питания микросхем конденсаторами ёмкостью 0,1-0,3 мкФ.
Для гашения «точек» на индикаторах следует отключить напряжение +5…9 V от выводов 9 индикаторов. Светодиод HL1 — это индикатор «переполнения» счётчика. Он загорается при достижении счёта цифры 1000 и в данном случае (при наличии трёх МС-индикаторов как на этой схеме) соответственно показывает количество единиц килогерц — в данном варианте счётчик в целом может посчитать и «показать» частоту 999 Гц. Для увеличения разрядности счётчика следует, соответственно увеличить количество микросхем дешифраторов-индикаторов. В данном случае подобных микросхем было в наличии только три, поэтому пришлось добавить дополнительный узел деления частоты на 3-х микросхемах К176ИЕ4 (или аналогичных микросхемах счётчиков-делителей на 10) и соответствующий переключатель. В целом схема получилась такая:
Переключатель также управляет включением/гашением «точек» на индикаторах для лучшего визуального восприятия отображаемого значения измеряемой частоты. Он ползунковый, сдвоенный, на четыре положение (такие применяются, например, в импортных магнитолах). Таким образом при разных положениях переключателя измерение и отображение частоты имеет следующие значения и вид:
«999 Гц» — «9.99 кГц» — «99.9 кГц» — «999. кГц». При превышении значения частоты 1 МГц загорится светодиод HL2, 2 МГц — загорится дважды и т. д.
Схема входной цепи
Большое значение при измерениях частоты имеет качество входного каскада — формирователя сигнала. Он должен иметь высокое входное сопротивление чтобы не оказывать влияния на измеряемую цепь и преобразовывать сигналы любой формы в последовательность прямоугольных импульсов. В данной конструкции применена схема согласующего каскада с полевым транзистором на входе:
Эта схема частотомера, конечно, не лучшая из возможных, но всё-таки обеспечивает более-менее приемлемые характеристики. Она была выбрана в основном исходя из общих габаритов конструкции, которая получилась очень компактная. Вся схема собрана в пластиковом корпусе-футляре от зубной щётки:
Микросхемы и прочие элементы запаяны на узкой полоске макетной платы и все соединения сделаны с помощью проводов типа МГТФ. При настройке входного каскада-формирователя сигнала следует подбором сопротивлений R3 и R4 добиться установления напряжения 0,1…0,2 вольт на истоке полевого транзистора. Транзисторы здесь можно заменить на аналогичные, достаточно высокочастотные.
Дополнения
Для питания частотомера можно использовать любой сетевой адаптер с выходным стабилизированным напряжением 9 вольт и током нагрузки не менее 300 мА. Либо установить в корпус частотомера стабилизатор на микросхеме типа КРЕН на 9 вольт и питать от адаптера с выходным напряжением 12 вольт, либо брать питание непосредственно от измеряемой схемы, если там напряжение питания не менее 9 вольт. Каждую микросхему необходимо зашунтировать по питанию конденсатором порядка 0,1 мкФ (можно подпаять конденсаторы прямо на ножки «+» и «-» питания). В качестве входного щупа можно использовать стальную иглу, припаянную к входной «площадке» платы, а «общий» провод снабдить зажимом типа «крокодил».
Данная конструкция была «создана» в 1992 году и успешно работает до сих пор. Андрей Барышев.Форум
Обсудить статью ЦИФРОВОЙ ЧАСТОТОМЕР СВОИМИ РУКАМИ
radioskot.ru
| |
| | ||||||
radioskot.ru
Схема цифрового частотомера
В любой радиолюбительской лаборатории просто необходим прибор для измерения частоты, который позволит в разработке, конструировании, производстве, изготовлении, ремонте, регулировке и настройке различных электронных устройств.
Малогабаритный частотомер
Приведена схема малогабаритного частотомера среднего класса точности, удовлетворяющего большинство потребностей радиолюбителя, состоит из небольшого количества деталей, сконструирован в виде щупа, что очень необычно для частотомера и удобно.
О напряжении питания микросхем DD6-DD10, DD2.
?Чертеж возможного варианта печатной платы малогабаритного частотомера Пузырькова.
Портативный частотомер
В любой радиолюбительской лаборатории просто необходим прибор для измерения частоты. Что необычно, в конструкции этого частотомера предусмотрена возможность слухового контроля измеряемой частоты с помощью пьезоэлектрического излучателя, а так же есть сервис самодиагностики исправного состояния.

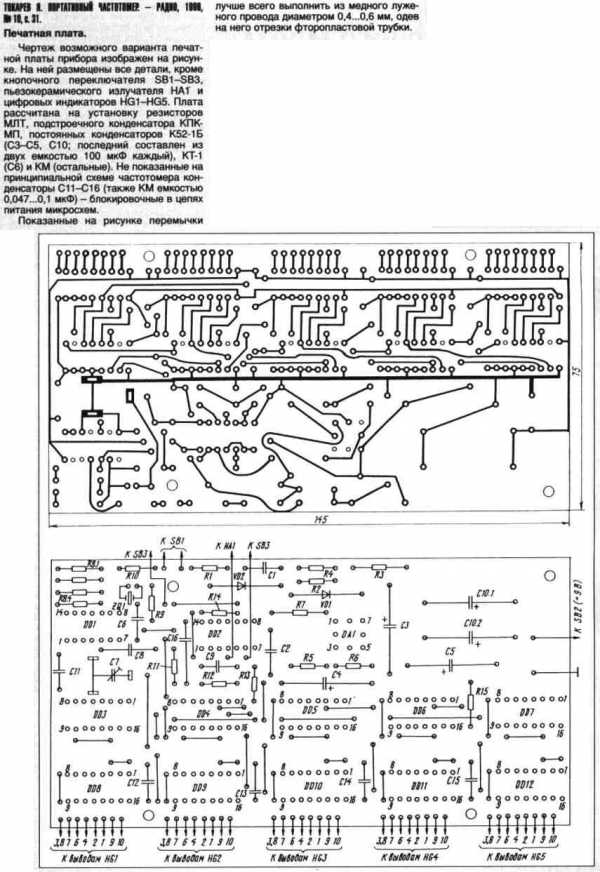

?Чертеж возможного варианта печатной платы портативного частотомера Токарева.

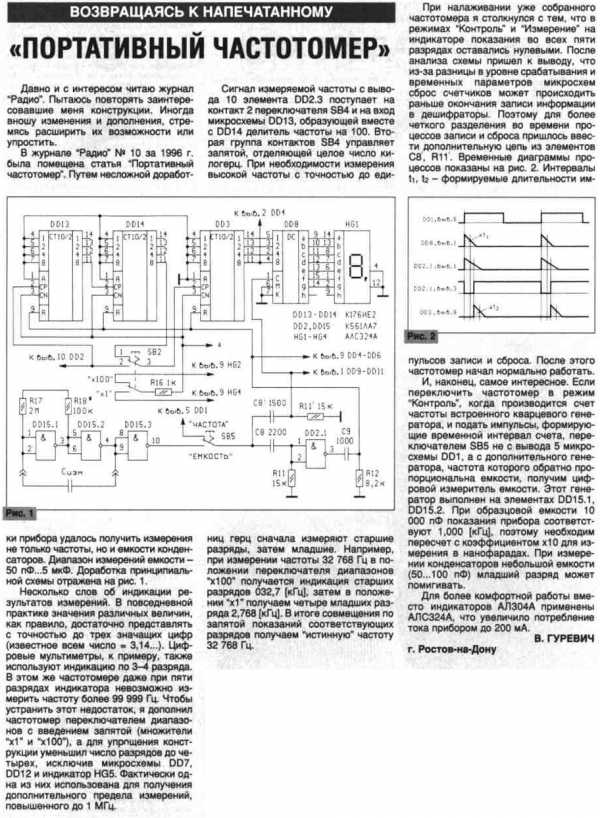

Доработанный вариант частотомера, в результате чего он превратился в измеритель емкости от 50 пФ до 5 мкФ.

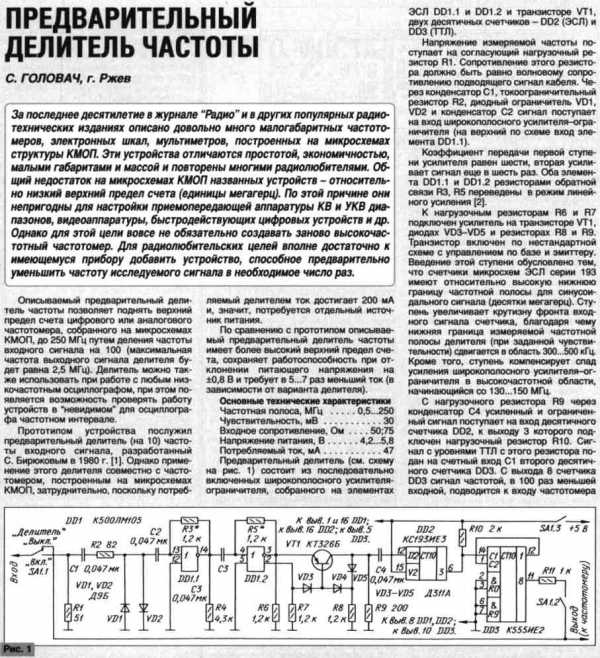

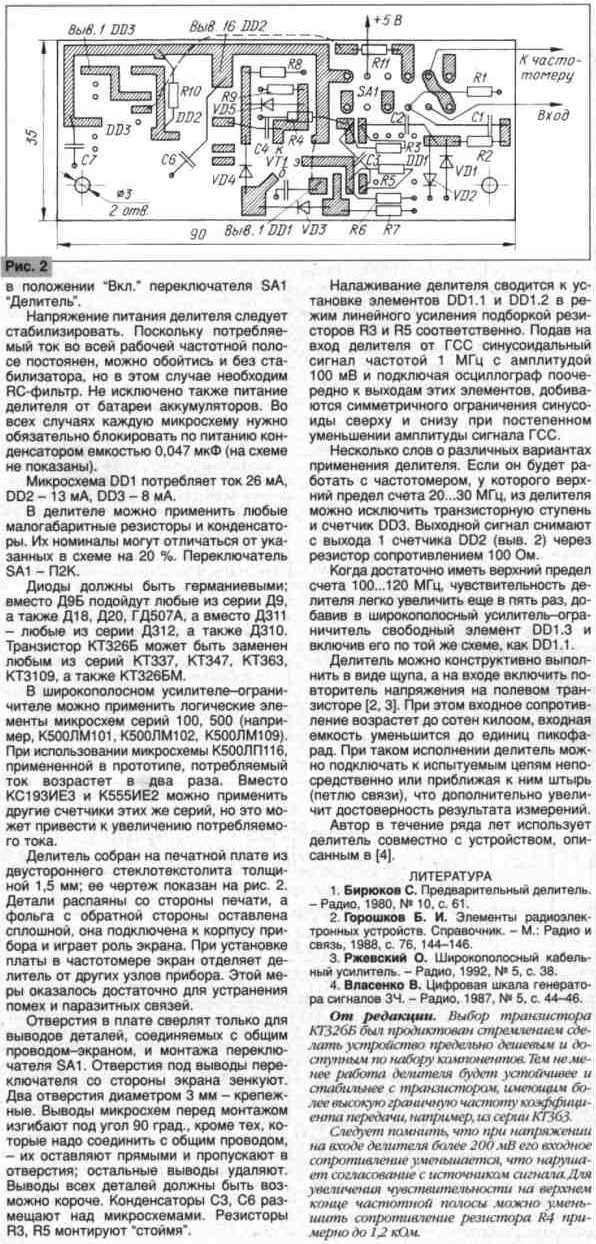

Предварительный делитель частоты
Электронные частотомеры, собранные на широко-распространенных микросхемах структуры КМОП при всех своих преимуществах (простота схема-построения, малое энергопотребление, малые массо-габаритные свойства) имеют один существенный недостаток: низкая верхняя граница измерения частоты (несколько мегагерц), что сильно ограничивает их область применения. Но для этих целей совсем необязательно обзаводиться высокочастотным прибором. Можно адаптировать имеющийся радиолюбительский частотомер, предварительно уменьшив частоту входного сигнала в какое-то заведомо известное число раз, тем самым подняв граничную частоту прибора до 250 МГц. Описываемое устройство можно так же использовать совместно с осциллографом для этих же целей.
radio-shema.ru
Простой цифровой частотомер
Схема очень простого цифрового частотомера на зарубежной элементной базе
Доброго дня уважаемые радиолюбители!
Приветствую вас на сайте “Радиолюбитель“
В этой статье на сайте Радиолюбитель мы рассмотрим очередную простую радиолюбительскую схему – частотомер. Частотомер собран на зарубежной элементной базе, которая подчас бывает доступнее отечественной. Схема проста и доступна для повторения начинающему радиолюбителю.

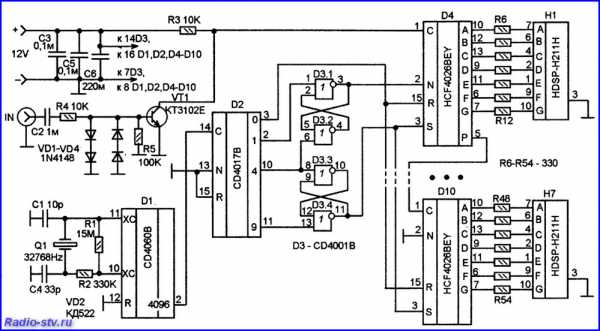

Схема частотомера:
Частотомер выполнен на измерительных счетчиках HFC4026BEY, микросхемах серии CD40 и семисегментных светодиодных индикаторах с общим катодом HDSP-h311H. При напряжении источника питания 12 вольт частотомер может измерять частоту от 1 Гц до 10 МГц.
Микросхема HFC4026BEY является представителем высокоскоростной КМОП логики и содержит десятичный счетчик и дешифратор для семисегментного светодиодного индикатора с общим катодом. Входные импульсы подаются на вход “С”, который имеет триггер Шмитта, что позволяет значительно упростить схему входного формирователя импульсов. Кроме того, вход счетчика “С” можно закрыть подав логическую единицу на вывод 2 микросхемы. Таким образом отпадает надобность во внешнем ключевом устройстве пропускающим импульсы на вход счетчика в период измерения. Выключить индикацию можно подав логический ноль на вывод 3. Все это упрощает схему управления частотомера.
Входной усилитель выполнен на транзисторе VT1 по схеме ключа. Он преобразует входной сигнал в импульсы произвольной формы. Прямоугольность импульсам придает триггер Шмитта, имеющийся на входе “С” микросхемы. Диоды VD1- VD4 ограничивают величину амплитуды входного сигнала. Генератор опорных сигналов выполнен на микросхеме CD4060B. В случае использования кварцевого резонатора на частоту 32768 Гц с вывода 2 микросхемы снимается частота 4 Гц, которая поступает на схему управления состоящего из десятичного счетчика D2 и двух RS триггеров на микросхеме D3. В случае использования резонатора на 16384 Гц ( с китайских будильников) частоту 4 Гц нужно будет снимать не со 2 вывода микросхемы, а с 1-го.
Микросхему CD4060B можно заменить другим аналогом типа хх4060 (например NJM4060). Микросхему CD4017B можно заменить также другим аналогом типа хх4017, либо отечественной микросхемой К561 ИЕ8, К176 ИЕ8. Микросхема CD4001B прямой аналог наших микросхем К561ИЕ5, К176ИЕ5. Микросхему HFC4026BEY можно заменить ее полным аналогом CD4026, но при этом максимальная измеряемая частота будет 2 МГц. Схема входного ула частотомера примитивная, ее можно заменить каким-то более совершенным узлом.
radio-stv.ru
Схема частотомера на цифровых микросхемах (до 1МГц)
Частотомеры, построенные по «медленной» схеме популярны среди радиолюбителей потому, что их схема проще и не требует применения регистров или триггеров для запоминая данных предыдущего измерения. Но, недостаток таких частотомеров вих медленности. Многоразрядный частотомер без переключателя пределов на процесс измерения тратит не менее секунды, плюс еще несколько секунд на время индикации.
Такое продолжительное время измерения не только неудобно по тому что можно заснуть, но и тем, что если вы устанавливаете частоту генератора подстройкой контуров или резисторов и одновременно измеряете частоту, то на показания прибора оказывает влияние так же и сам процесс регулировки частоты, поскольку, если во время измерения частота изменяется, то показания частотомера вообще непредсказуемы. То есть, нужно подстроить частоту и ждать как минимум два цикла измерения чтобы посмотреть результат. А можно просто забыть о этом и получить неправильный результат.
Будет удобнее, если процессом измерения управлять вручную, — при помощи кнопки «Пуск», после нажатия которой начинается измерение. Таким образом, каждый раз, желая измерить частоту нужно нажимать эту кнопку.

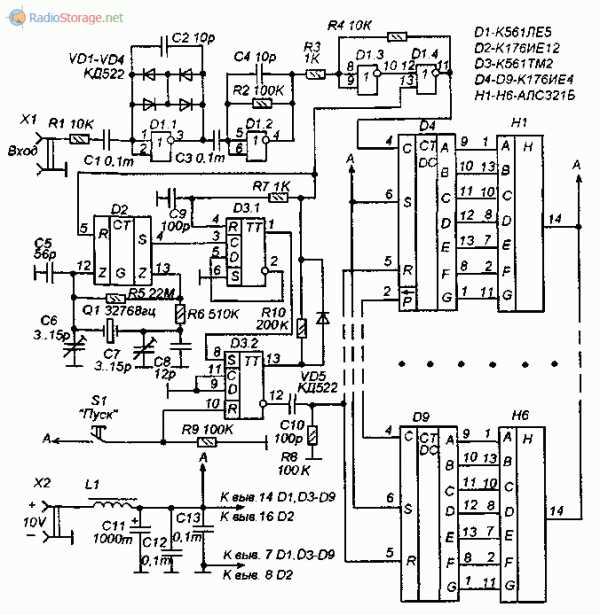

Принципиальная схема частотомера по такой схеме показана на рисунке. Это низкочастотный шестиразрядный частотомер, измеряющий частоту до 999999 Гц. Конечно, используя входной делитель можно измерять и более высокие частоты.
Чувствительность прибора около 50 mV. Входной сигнал подается на разъем Х1. На микросхеме D1 выполнен усилитель-ограничитель и управляемый формирователь логических импульсов. Блокировка . прохождения импульсов производится подачей единицы на вывод 13 D1.4. При этом триггер Шмитта фиксируется.
Рис. 1. Принципиальная схема частотомера на микросхемах.
Измерительный счетчик выполнен на шести счетчиках — дешифраторах D4-D9 и шести семисегментных индикаторах Н1-Н6.
Устройство управления и генератор образцовой частоты выполнено на 02 и 03. Микросхема D2 — К176ИЕ12, она предназначена для часов и имеет множество функций, но здесь работает только кварцевый мультивибратор (на резонаторе 01) и счетчик-формирователь импульсов частотой 1 Гц . Вход обнуления этого счетчика (вывод 5) служит для его блокировки по завершению цикла измерения. Триггер D3.1 делит частоту 1 Гц на два, а триггер D3.2 — управляет запуском и остановкой измерения.
В исходном состоянии на выходе D3.2 будет логическая единица. В этом положении входной триггер Шмитта закрыт и схема находится в режиме индикации результата предыдущего измерения.
Нажав на кнопку S1 мы устанавливаем D3.2 в обратное положение. Цепь С10-R8 формирует коротенький импульс, который быстро обнуляет счетчики. Импульс коротенький, но все же, на частоте измерения около 1 МГц он может дать некоторую погрешность (порядка 1-2 младших разрядов), поэтому, открывание триггера Шмитта задержано на более длительный период при помощи цепи R10-R7-С9 (резистор R7 пришлось ввести при экспериментальной проработке схемы, так как, возникали сбои в работе узла D2-D3.1).
Далее, происходит запуск D2 и на его выводе 4 формируется один импульс периодом 1 Гц. В течении этого времени идет измерение так как триггер Шмитта открыт. После завершения импульса триггер D3.1 переходит в единичное состояние, которое длится недолго, так как, единица с прямого выхода D3.1 поступает на вход S D3.2 и переключает его в единичное состояние. Единица, возникшая на выводе 13 D3.2 блокирует триггер Шмитта, возвращает D3.1 в нулевое положение и обнуляет и фиксирует счетчик D2. Диод VD5 ускоряет этот процесс.
В результате, подсчет импульсов прекращается и на индикаторах Н1-Н6 отображается результат измерения.
Питается прибор от сетевого адаптера для «Денди». L1 — 50 витков ПЭВ 0,23 на ферритовом кольце диаметром 10 мм. Собрана схема на макетной плате. Налаживания, практически, не требуется. Если будут сбои в обнулении D4-D9 нужно немного увеличить емкость С10. Установка точности — конденсаторами С6 и С7.
Рк2005, 1.
www.qrz.ru
ЦИФРОВОЙ ЧАСТОТОМЕР | Техника и Программы
Большинство конструкций цифровых частотомеров, описанных в литературе, содержит немало дефицитных компонентов, а в качестве источника стабильной частоты в таких приборах применяется дорогостоящий кварцевый резонатор. В итоге частотомер получается сложным и дорогим.
Предлагаем читателям описание простого частотомера с цифровым отсчетом, источником стабильной (эталонной) частоты в котором служит сеть переменного тока 50 Гц. Прибор найдет применение при различных измерениях в радиолюбительской практике, например в качестве калиброванных шкал в генераторах звуковой частоты, повышающих их достоверность, или вместо громоздких конденсаторных частотомеров. Со светодиодными или магнитными датчиками данный прибор можно применять для контроля числа оборотов электродвигателей и т. д.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ЦИФРОВОГО ЧАСТОТОМЕРА:
диапазон измеряемых частот, Гц…….. 10—999.9Х103
действующее значение входного напряжения, В…….0,02—5
время измерения, с …. 0,01; 0,1; 1
потребляемая мощность, Вт …. 3
погрешность измерения, счета……..±4Х10-3±1.
Суммарная относительная погрешность измерения частоты определяется соотношением:
б1=±бэт± 1/N,
где бэт — частотная погрешность эталонной частоты;
1/N — погрешность дискретности (не зависит от измеряемой частоты и равна ±1 счета младшего разряда).
Из приведенной формулы видно, что погрешность измерений находится в прямой зависимости от стабильности частоты сети 50 Гц. Согласно ГОСТу нестабильность частоты сети 50 Гц составляет ±0,2 Гц за 10 минут. Следовательно, относительную погрешность частотомера можно считать равной ±4Х10-3 ±1 счета. При практических измерениях относительная погрешность частотомера составила ±2Х Х10-3 ±1 счета.
Действие частотомера основано на подсчете количества периодов измеряемого сигнала за эталонные (0,01; 0,1; 1 с) промежутки времени. Результаты измерений отображаются на цифровом табло и автоматически повторяются через определенные промежутки времени.
Частотомер (рис. 1) включает в себя: усилитель-формирователь входного сигнала, временной селектор, декадный счетчик, цифровой индикатор, формирователь сети, формирователь эталонных временных интервалов, устройство управления и сброса, блок питания.
В усилителе-формирователе происходит усиление и преобразование сигнала измеряемой частоты fx в прямоугольные импульсы той же частоты, которые поступают на один из входов временного селектора. На другой его вход подают с устройства управления и сброса прямоугольные импульсы эталонных временных интервалов. В формирователе сети вырабатываются прямоугольные импульсы частотой 100 Гц.
Время измерения, в течение которого открыт селектор, выбирают переключателем SA. В момент прихода эталонного импульса временной селектор открывается и на его выходе появляется пачка прямоугольных импульсов измеряемой частоты fx. Длительность пачки соответствует длительности эталонного импульса, «выбранного переключателем SA. Далее происходит подсчет импульсов в пачке и индикация их на цифровом табло.
По истечении времени индикации импульс сброса (с устройства управления и сброса) воздействует на временной селектор и декадный счетчик— табло очищается, а селектор подготавливается к новому циклу измерений.
Принципиальная схема частотомера — на рисунке 2. Входной сигнал измеряемой частоты усиливается резис-тивным усилителем на транзисторе VT1 и окончательно формируется элементами DD4.1, DD4.2 в последовательность прямоугольных импульсов измеряемой частоты. Входная цепь VT1 имеет защиту по току (R3) и напряжению (VD1). С вывода 6 DD4.2 импульсы прямоугольной формы входного сигнала поступают на один из входов (вывод 9 DD4.3) временного сейектора. На второй вход (вывод 10 DD4.3) подают прямоугольные импульсы эталонных интервалов времени. По окончании действия эталонного импульса временной селектор блокируется, входные импульсы на счетчик не проходят.
Подсчет входных импульсов осуществляется четырехразрядным счетчиком на микросхемах DD6—DD9, а индикаторы HG1—HG4 показывают частоту входного сигнала в цифровой форме.
На диодах VD10—VD13 выполнен выпрямитель сетевого напряжения. Пульсирующее (с частотой 100 Гц) напряжение преобразуется триггером Шмитта (DD1.1, DD1.2) в прямоугольные импульсы частотой 100 Гц, которые затем поступают на двухступенчатый декадный делитель DD2, DD3. Таким образом, на выходах микросхем DD1.2 (вывод 11), DD2 (вывод 5), DD3 (вывод 5) получают импульсы эталонных временных интервалов 0,01, 0,1 и 1 с. Время измерения устанавливают переключателем SA2.
Устройство управления и сброса состоит из D-триггеров DD5.1 и DD5.2 и транзисторов VT2 и VT3. Счет частоты входного сигнала начинается, когда передний фронт эталонного импульса поступает с переключателя SA2.1 на вход D триггера DD5.1, который переключается в «единичное» состояние.
Рис. 1. Блок-схема частотомера:
1 — усилитель-формирователь входного сигнала, 2 — временной селектор, 3 — декадный счетчик, 4 — цифровой индикатор, 5 — формирователь сети, 6 — формирователь эталонных временных интервалов, 7 — устройство управления и сброса, 8 — блок питания.
На вывод 10 DD4.3 временного селектора с триггера DD5.1 (вывод 5) поступает сигнал логической 1 и разрешает проход прямоугольных импульсов входной частоты на вход счетчика DD6 (вывод 4). По истечении выбранного эталонного интервала времени (0,01, 0,1, 1 с) на вход D триггера DD5.1 вновь поступает эталонный импульс, триггер возвращается в исходное состояние, блокируя временной селектор и переключая в «единичное» состояние триггер DD5.2. Начинается процесс индикации частоты входного сигнала на цифровом табло.
На выводе 9 DD5.2 появляется сигнал логической 1, и через резистор R11 начинается процесс заряда конденсатора С5. Как только напряжение на базе транзистора VT2 достигнет напряжения примерно 1,2 В, транзистор откроется и на его коллекторе появится короткий отрицательный импульс, который через МС DD1.3, DD1.4 переключит триггер DD5.2 в исходное состояние. Конденсатор С5 через диод VD2 и микросхему DD5.2 быстро разрядится почти до нуля.
Рис. 2. Принципиальная схема прибора:
DD1, DD4 К155ЛАЗ; DD3 К155ИЕ1; DD5 К.155ТМ2; DD6—DD9 К176ИЕ4; VD6—VD9 Д226А, VD10—VD13 Д9Б, HG1—HG4 ИВ ЗА.
Рис. 3. Внешний вид частотомера.
Рис. 5. Схема расположения элементов в корпусе частотомера:
1 — сетевой индикатор, 2 — тумблер включения сети, 3 — силовой трансформатор, 4 — держатель предохранителя, 5 — печатная плата, 6 — светофильтр, 7 — переключатель временных интервалов.
Отрицательный импульс сброса на коллекторе VT2 инвертируется транзистором VT3, воздействуя на входы R микросхем DD6—DD9 и сбрасывая показания — индикация результатов измерения прекращается. По приходу фронта следующего эталонного импульса процесс повторяется.
В частотомере применены резисторы МЛТ-0,25, конденсаторы К50-6 и КЛС. Указанные в схеме транзисторы КТ315 и КТ361 (с любым буквенным индексом) заменяются любыми кремниевыми высокочастотными транзисторами соответствующей структуры. Вместо диодов КД522Б можно использовать любые из серии КД521, КД520. Диод ГД511Б можно заменить на Д9.
Микросхемы серии К155 могут быть заменены на аналогичные серии К133. Индикаторы ИВ-ЗА заменяются на ИВ-3. Трансформатор блока питания имеет мощность 5—7 Вт. Напряжение на обмотках: II — 0,85 В (ток 200 мА), III — 10 В (ток 200 мА), IV — 10 В (ток 15 мА). Диодные мосты VD6— VD9 и VD10—VD13 можно запитать от одной 10 В обмотки (ток не менее 220 мА). Транзистор VT4 имеет радиатор 20X30X1 мм, выполненный из двух алюминиевых пластин, которые при помощи винта МЗ и гайки прикреплены к транзистору с двух сторон.
Рис. 4. Печатная плата со схемой расположения элементов.
Частотомер изготовляется с целью замены калиброванной шкалы в генераторе низкой частоты (ГНЧ). Из генератора удален оцифрованный барабан. В окне табло, закрытом прозрачным оргстеклом с зеленым светофильтром, размещены цифровые индикаторы (рис. 3).
Частотомер может быть использован и по своему прямому назначению. Для этого введен переключатель SA1, расположенный на передней панели генератора.
Печатная плата частотомера изготовлена из фольгированного гетинакса толщиной 1,5—2 мм (рис. 4). Соединение индикаторов HG1—HG4 с интегральными микросхемами DD6—DD9 производится со стороны печатных проводников.
Все соединения желательно выполнить одножильным изолированным проводом (например, 0 0,3 мм из телефонного кабеля). Цепи переменного тока — многожильным проводом 0 0,7—1,5 мм.
Рис. 6. Конструкция корпуса: нижняя (1) и верхняя (2) П-образные панели. Отверстия под органы управления сверлятся по месту.
Необходимо обратить внимание на правильную установку цифровых индикаторов HG1 — HG4. Они должны быть размещены в одной плоскости и на одном уровне и отстоять от передней кромки печатной платы на расстоянии 2—3 мм. Резистор R18 и све-тодиод VD6 расположены на передней панели прибора. Вариант расположения узлов в частотомере (без ГНЧ) показан на рисунке 5.
Рис. 7. Схема подсоединения переключателя для измерения периода сигналов.
Корпус прибора с указанием необходимых размеров — на рисунке 6. Он изготовлен из дюралюминия Д16АМ толщиной 1,5 мм. Верхняя и нижняя П-образные половины корпуса соединяются с помощью дюралюминиевых уголков 12Х 12 мм, наклепанных на нижнюю половину корпуса, в которых просверлены отверстия и нарезана резьба МЗ.
Печатная плата крепится к днищу частотомера при помощи винтов МЗ и пластмассовых втулок высотой 10 мм.
У микросхем DD2 и DD3 перед установкой на печатную плату третью и двенадцатую ножки необходимо укоротить до утолщения.
Налаживание прибора начинают с проверки монтажа, далее измеряют напряжения блока питания, которые должны соответствовать указанным на принципиальной схеме.
На цифровом табло высветятся нули. Это говорит о работоспособности частотомера. Переключают SA2 в крайнее правое (по схеме) положение, а на вход частотомера (при помощи перемычки) подают с вывода 11 DD1.2 прямоугольные импульсы частотой 100 Гц. На табло высвечивается число 0.100. В случае другой комбинации цифр, подбирая R2, добиваются правильной работы формирователя сети.
Завершающую настройку изготовленного частотомера производят при помощи генератора, осциллографа и промышленного частотомера, например Г4-18А, С1-65 (Н-313), 43-30.
На вход частотомера (R3) подают сигнал частотой 1 МГц и напряжением 0,02 В. Подбирая резистор R5, добиваются максимального усиления транзистора VT1. Изменяя частоту и амплитуду входного сигнала, контролируют работу частотомера в соответствии с техническими характеристиками, сличая показания с приборами заводского изготовления.
Если необходимо измерять низкие частоты с большой точностью, следует увеличить вр.емя счета. Для этого формирователь эталонных временных интервалов необходимо дополнить еще одним декадным делителем (включив его так же, как DD2 и DD3), увеличив время счета до 10 с.
Можно также измерять не частоту входного, сигнала, а его период. Для. этого следует ввести в частотомер дополнительный переключатель, схема которого показана на рисунке 7.
В. РАСТВОРОВ,
г. Таганрог, Ростовская обл.
«Моделист-Конструктор» 10 1990
OCR Pirat
nauchebe.net
Частотомер до 1250 МГц — RadioRadar
Измерительная техника
Главная Радиолюбителю Измерительная техника
Этот прибор имеет не только большой верхний предел измеряемой частоты, но и ряд дополнительных функций. Он измеряет уход частоты от начального значения, длительность импульсов и пауз между ними, подсчитывает число импульсов. Его можно использовать и как делитель частоты входного сигнала с задаваемым в широких пределах коэффициентом деления.
Предлагаемый частотомер содержит шесть микросхем — компаратор напряжения AD8611ARZ [1], синтезатор частоты LMX2316TM [2], D-триггер 74HC74D [3], селектор-мультиплексор 74HC151D [4], микроконтроллер PIC16F873A-1/SP [5] и интегральный стабилизатор напряжения TL7805. Результаты измерения он выводит на символьный ЖКИ Wh2602B [6].
Основные технические характеристики
Интервал измеряемой частоты
импульсов с уровнями ТТЛ, Гц……………0,1…8·107
аналоговых периодических сигналов произвольной формы напряжением более 100 мВэфф, Гц…………………1…8·107
синусоидальных ВЧ-сигналов напряжением более 100 мВэфф, МГц ……………20…1250
Длительность счёта при измерении частоты, мс ……104, 103, 100, 10
Интервал измеряемой длительности импульсов, мкс ……..10…106
Максимальная частота следования подсчитываемых импульсов, кГц ……………100
Максимальное число подсчитанных импульсов …..100 000 000
Измеряемый уход частоты
импульсов на входе ТТЛ или сигнала на аналоговом входе, Гц……….±1…±106
сигнала на входе ВЧ, кГц ……………….±1…±105
Коэффициент деления частоты сигнала
поданного на аналоговый вход…………..3 — 16383
поданного на вход ВЧ …………….1000 — 65535
Уровни выходных импульсов делителя частоты………….ТТЛ
Длительность выходных импульсов делителя частоты, мкс…………………..0,5
Напряжение питания (постоянное), В……………….9.16
Потребляемый ток, мА ……100…150
При выключении прибора установленные режимы его работы микроконтроллер запоминает в своём EEPROM и восстанавливает при включении.

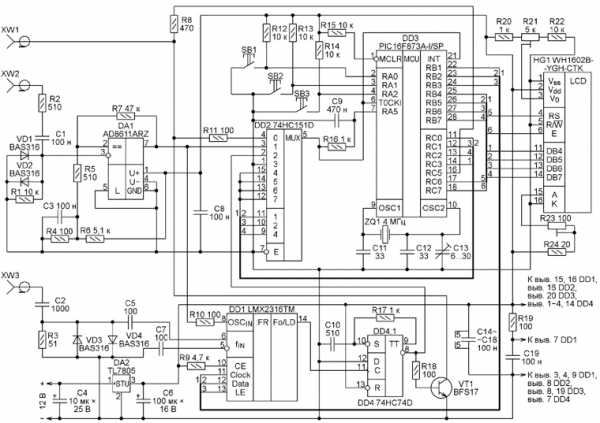

Схема частотомера изображена на рис. 1. Тактовый генератор микроконтроллера DD3 стабилизирован кварцевым резонатором ZQ1. Подстроечный конденсатор C13 позволяет установить тактовую частоту в точности равной 4 МГц. Стабилизатор напряжения +5 В собран на микросхеме DA2. Подстроечным резистором R23 регулируют яркость подсветки экрана ЖКИ HG1. Оптимальную контрастность изображения на нём устанавливают подстроечным резистором R21.
Рис. 1. Схема частотомера
Кнопками SB1-SB3 управляют прибором. Кнопка SB1 служит для выбора измеряемого параметра. Кнопкой SB2 выбирают разъём, на который подают измеряемый сигнал. В зависимости от частоты и формы входного сигнала это может быть XW1 (импульсы логических уровней частотой 0,1 Гц…80 МГц), XW2 (аналоговые сигналы произвольной формы частотой 1 Гц…80 МГц) или XW3 (сигналы частотой 20…1250 МГц). Кнопкой SB3 запускают и останавливают измерение в режимах счётчика импульсов и измерения ухода частоты. Длительным (более 1 с) нажатием на эту кнопку переходят из режимаизмерения частоты в режим её деления и вывода результата на разъём XW1. Когда кнопки не нажаты, на входах микроконтроллера, с которыми они соединены, резисторы R12-R14 поддерживают высокие уровни.
Резисторы R4 и R6 создают постоянное смещение около 100 мВ на неинвертирующем входе компаратора DA1. Резисторы R5 и R7 — цепь положительной обратной связи, нужной для получения гистерезиса в характеристике переключения компаратора. Диоды VD1 и VD2 вместе с резистором R2 образуют двухсторонний ограничитель входного напряжения на инвертирующем входе компаратора.
Микросхема DD1, основное назначение которой — работа в синтезаторах частоты диапазона 1,2 ГГц, содержит два делителя частоты с переменным коэффициентом деления, которые и используются в описываемом приборе для деления частоты входных сигналов, подаваемых на разъёмы XW2 и XW3, в заданное число раз. Микроконтроллер устанавливает коэффициенты деления и режим работы этой микросхемы, подавая команды по её последовательному интерфейсу (входы Clock, Data, LE). В зависимости от установленного режима на выход Fo/LD поступает результат работы одного из этих делителей. Резистор R19 и конденсатор C19 образуют фильтр питания микросхемы DD1, а диоды VD3 и VD4 защищают от перегрузки вход одного из её делителей частоты, непосредственно связанный с разъёмом XW3. На триггере DD4.1 собран одновибратор, формирующий из выходных сигналов делителей частоты импульсы длительностью 0,5 мкс. Его времязадающая цепь — резистор R17 и конденсатор C10.
Формирователь импульсов, подаваемых на разъём XW1, собран на транзисторе VT1 с коллекторной нагрузкой — резистором R8. Он работает, когда на выходе RC5 микроконтроллера установлен высокий логический уровень. В противном случае формирователь выключен и не оказывает влияния на подаваемые на разъём XW1 внешние сигналы. Поэтому разъём XW1 может быть как входным при измерении частоты и длительности логических сигналов, а также при счёте импульсов, так и выходным в режимах деления частоты. Резистор R11 служит для защиты входа 0 селектора-мультиплексора DD2 от случайно поданных на разъём XW1 сигналов большой амплитуды.
Селектор-мультиплексор по командам микроконтроллера подаёт на его предназначенные для измерения частоты и длительности импульсов входы либо импульсы уровней ТТЛ с разъёма XW1, либо сигналы, поступившие на разъём XW2 и преобразованные в такие импульсы компаратором DA1, либо сигналы, поступившие на разъём XW3 и прошедшие через делитель частоты микросхемы DD1. Микроконтроллер выполняет основные операции измерения частоты, длительности и счёта импульсов. Он же выводит результаты измерений на ЖКИ HG1 и управляет работой всего прибора. Программа микро-контроллера написана на языке ассемблера MASM, входящего в состав среды разработки программ MPLAB IDEv7.5.
В режимах измерения частоты микроконтроллер подсчитывает импульсы, поступившие на вход T0CKI в течение выбранного пользователем измерительного интервала (0,01, 0,1, 1 или 10 с). При измерении частоты сигнала, поданного на разъём XW3, его частоту предварительно делит на 1000 один из делителей микросхемы DD1.
При измерении длительности импульсов высокого логического уровня микроконтроллер по нарастающему перепаду измеряемого импульса на входе INT начинает счёт импульсов частотой 1 МГц, полученных делением своей тактовой частоты. Он прекращает этот счёт по спадающему перепаду измеряемого импульса. В случае измерения длительности импульса низкого уровня счёт начинается по его спадающему перепаду, а завершается по нарастающему.
Как только включён режим измерения ухода частоты, микроконтроллер выполняет первое измерение частоты входного сигнала, затем периодически повторяет эти измерения. Программа вычитает результат первого измерения из каждого последующего и выводит текущую разность на индикатор. После остановки этого режима на ЖКИ отображаются максимальные зафиксированные завремя измерения отклонения частоты вниз и вверх от начальной.
Для измерения частоты следования логических импульсов с уровнями ТТЛ кнопкой SB2 выбирают входной разъём XW1. Микроконтроллер формирует на выходах RC0-RC2 код 000, переводя этим селектор DD2 в состояние, при котором сигнал с разъёма XW1 поступает на входТОСК1 микроконтроллера для измерения частоты и на его же вход INT для измерения длительности импульсов. Результаты измерений программа выводит на ЖКИ HG1 (рис. 2), причём длительности импульсов высокого (H) и низкого (L) уровней на экране чередуются. Код в правой части верхней строки означает заданное время счёта: «10» — 10 с, «1» — 1 с, «,1» — 0,1 с и «,01» — 0,01 с. В правой части нижней строки выводится условное обозначение выбранного входного разъёма: TTL — XW1, VHF — XW2, UHF — XW3.
Рис. 2. Результаты измерений, выводимые программой на ЖКИ HG1
Измеряя частоту аналоговых сигналов (до 80 МГц), кнопкой SB2 выбирают входXW2. На выходах RC0-RC2 микроконтроллер формирует код 001, переводя мультиплексор DD2 в положение, в котором сигнал с разъёма XW2, преобразованный в прямоугольные импульсы компаратором DA1, поступает на вход TOCKI микроконтроллера. Программа измеряет частоту сигнала и выводит результат на ЖКИ (рис. 3).
Рис. 3. Результаты измерений, выводимые программой на ЖКИ HG1
Для измерения ВЧ-сигналов частотой до 1250 МГц кнопкой SB2 выбирают входной разъём XW3. С него сигнал поступает на вход fIN имеющегося в микросхеме DD1 делителя частоты. Коэффициент деления задан микроконтроллером равным 1000. Сигнал с выхода делителя частоты, преобразованный в импульсы длительностью около 0,5 мкс одновибратором на триггере DD4.1, поступает через мультиплексор DD2 на вход TOCKI микроконтроллера. Мультиплексор установлен в нужное для этого состояние кодом 010 на выходах RC0-RC2 микроконтроллера. Программа микроконтроллера измеряет частоту и с учётом коэффициента деления выводит результат на ЖКИ (рис. 4).
Рис. 4. Результаты измерений, выводимые программой на ЖКИ HG1
Подлежащие счёту импульсы подают на входной разъём XW1 или XW2. Кнопкой SB2 выбирают один из этих входов, а кнопкой SB1 — режим COUNTER (рис. 5). Счёт запускают нажатием на кнопку SB3, что сопровождается заменой на экране метки OFF (выключено) меткой ON (включено). Для остановки счёта на кнопку SB3 нажимают повторно, при этом метку ON сменяет метка OFF. Накопленное за время от запуска до остановки число импульсов программа показывает на ЖКИ.
Рис. 5. Результаты измерений, выводимые программой на ЖКИ HG1
Чтобы измерить уход частоты, сигнал (в зависимости от его формы и частоты) подают на один из входных разъёмов XW1-XW3, выбирают кнопкой SB2 этот разъём, а кнопкой SB1 — функцию «+/-FREQUENCV (её название сопровождается меткой OFF). Измерение запускают нажатием на кнопку SB3, при этом метку OFF сменяет метка ON. Прибор измеряет уход частоты и выводит его текущее значение на ЖКИ (рис. 6). После повторного нажатия на кнопку SB3, останавливающего измерение, на ЖКИ появляются максимальные зафиксированные за время измерения значения ухода частоты вверх и вниз от исходной (рис. 7).
Рис. 6. Результаты измерений, выводимые программой на ЖКИ HG1
Рис. 7. Результаты измерений, выводимые программой на ЖКИ HG1
Для деления частоты аналогового сигнала частотой до 80 МГц кнопкой SB2 выбирают входной разъём XW2 и подают на него сигнал, частота которого подлежит делению. С выхода компаратора DA1 он поступает на вход OSCIN делителя частоты R_Counter микросхемы DD1. Микроконтроллер задаёт по последовательному интерфейсу необходимый коэффициент деления этого делителя и подключает его выход к выходу Fo/LD микросхемы. Нажатиями на кнопку SB1 коэффициент деления уменьшают, а на кнопку SB2 — увеличивают. Чем дольше удерживают кнопку нажатой, тем быстрее изменяется коэффициент.
На выходе RC5 микроконтроллер устанавливает высокий уровень, переключая разъём XW1 в режим выхода. На своих выходах RC0-RC2 микроконтроллер формирует код 000, поэтому сигнал, выведенный на разъём, поступает и на входТ0СКI микроконтроллера для измерения частоты. Длительность импульсов в этом режиме не измеряется.
Рис. 8. Результаты измерений, выводимые программой на ЖКИ HG1
На рис. 8 показан результат деления частоты 19,706 МГц поданного на разъём XW2 сигнала на 100. В этом случае на выходе XW1 с частотой 197,06 кГц следуют импульсы высокого логического уровня длительностью 0,5 мкс. Сигналы частотой от 50 до 1200 МГц подают для деления на разъём XW3. Они обрабатываются аналогично, отличие лишь в том, что в операции участвует более высокочастотный делитель частоты N-Counter микросхемы DD1. На рис. 9 показан результат деления частоты 200,26 МГц на 2000. Частота на выходе — 100,13 кГц.
Рис. 9. Результаты измерений, выводимые программой на ЖКИ HG1
Частотомер смонтирован на печатной плате из фольгированного с двух сторон стеклотекстолита толщиной 1 мм. Её чертёж показан на рис. 10, а размещение элементов — на рис. 11. Постоянные резисторы и большинство конденсаторов имеют типоразмер 0805 для поверхностного монтажа. Подстроечные резисторы R21 и R23 — SH-655MCL, подстроечный конденсатор C13 — TZC3P300A110R00. Оксидные конденсаторы С4 и C6 — алюминиевые с проволочными выводами.

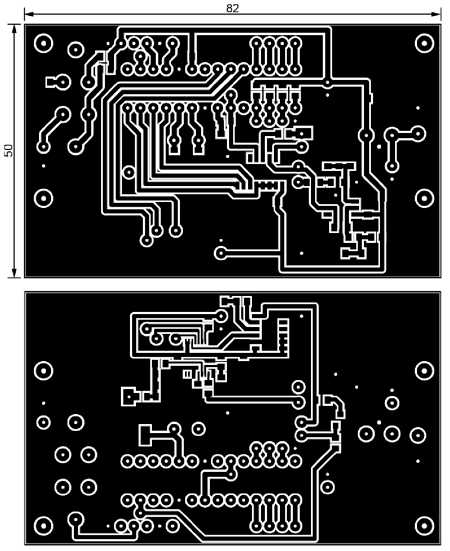

Рис. 10. Печатная плата частотомера

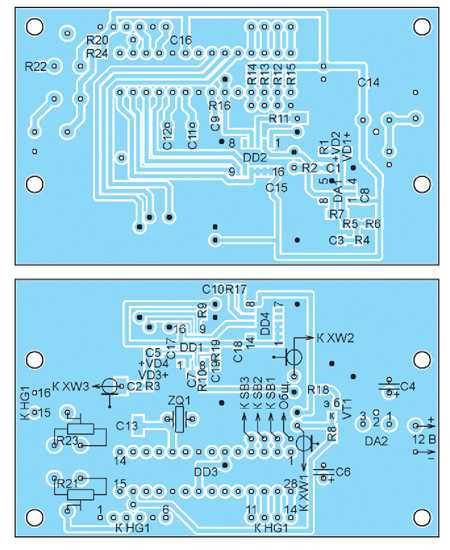

Рис. 11. Размещение элементов на плате
Разъёмы XW1-XW3 — 24_BNC-50-2-20/133_N [7]. Они соединены с платой отрезками коаксиального кабеля с волновым сопротивлением 50 Ом длиной около 100 мм. Кнопки SB1-SB3 — TS-A3PG-130. Индикатор HG1 укреплён над платой на стойках высотой 10 мм винтами М3.
Прибор собран в пластмассовом корпусе Z-28 [8]. На его передней панели вырезано прямоугольное отверстие размерами 70×25 мм для экрана ЖКИ и просверлены три отверстия диаметром 3 мм под кнопки. Сами кнопки установлены на стеклотекстолитовой плате размерами 100x12x1,5 мм, прикреплённой к передней панели с обратной стороны винтами M3. С левой стороны корпуса установлено гнездо питания, а с правой — его выключатель. Входные байонетные разъёмы размещены на задней стенке корпуса.
Налаживание частотомера заключается в следующем:
— установите подстроечным резистором R21 оптимальную контрастность изображения на экране ЖКИ;
— установите подстроечным резистором R23 необходимую яркость подсветки ЖКИ;
— установите подстроечным конденсатором C13 тактовую частоту микроконтроллера в точности равной 4 МГц. Для этого к разъёму XW1 подключите цифровой частотомер (Ч3-63 или любой другой), включите налаживаемый прибор при нажатой кнопке SB3 (при этом на ЖКИ должна появиться надпись «TEST») и, вращая ротор подстроечного конденсатора C13, добейтесь показаний внешнего частотомера, максимально близких к 100000 Гц. Не забывайте, что погрешность установки этой частоты непосредственным образом влияет на погрешность налаживаемого прибора.
Литература
1. Ultrafast, 4 ns Single-Supply Comparators AD8611/AD8612. — URL: http://www.analog. com/media/en/technical-documentation/ data-sheets/AD8611_8612.pdf (02.11.2015).
2. PLLatinum™ LowPower Frequency Synthesizer for RF Personal Communications LMX2306 550 MHz, LMX2316 1.2 GHz, LMX2326 2.8 GHz. — URL: http://www.ti.com/lit/ds/ symlink/lmx2326.pdf (02.11.2015).
3. 74HC74, 74HCT74 Dual D-type flip-flop with set and reset; positive edge-trigger. — URL: http://www.nxp.com/documents/data_sheet/ 74HC_HCT74.pdf (02.11.2015).
4. 74HC151, 74HCT151 8-input multiplexer. — URL: http://www.nxp.com/documents/data_ sheet/74HC_HCT151.pdf (02.11.2015).
5. PIC16F87XA Data Sheet 28/40/44-Pin Enhanced Flash Microcontrollers. — URL: http://akizukidenshi.com/download/PIC16F 87XA.pdf (02.11.2015).
6. Wh2602B character 16×2. — URL: http:// www.winstar.com.tw/download.php?ProID= 22 (17.11.15).
7. Coaxial Cable Connector: 24_BNC-50-2-20/133_N. — URL: http://www.electroncom. ru/pdf/hs/bnc/24bnc50-2-20_133n.pdf (16.11.15).
8. Корпус Z-28. — URL: http://files.rct.ru/ pdf/kradex/z-28.pdf (16.11.15).
Чертёж печатной платы в формате Sprint Layout 5.0 и программу микроконтроллера можно скачать здесь.
Автор: В. Турчанинов, г. Севастополь
Дата публикации: 16.02.2016
Мнения читателей
- Владимир / 20.01.2017 — 10:55
Вышли еще две версии частотомера. Третья версия опубликована в журнале «Радиолюбитель» №8,9. Четвертая: https://cloud.mail.ru/public/4EKo/QaTMuiDMv
Вы можете оставить свой комментарий, мнение или вопрос по приведенному вышематериалу:
www.radioradar.net
