Домофон устройство схема – схема, принцип работы и главные элементы

Подъездные домофоны: принцип подключения к квартире

Подъездные домофоны — приборы с магнитными ключами, электрические замково-переговорные, кнопочные и контролирующие общественный порядок в жилых и общественных помещениях. Это устройство подключается к электросети дома или к источникам питания работающим автономно. Прибор помогает осуществлять контроль, при котором пользователь может не только идентифицировать гостя по голосу или по видеоизображению, но и открыть дверь, не выходя из квартиры.

Существующие виды подъездных домофонов

Это возможно благодаря расширенным функциям домофона.

Вернуться к оглавлению

Содержание материала

Принцип действия домофона

Все составляющие конструкции монтируются на подъездной двери и в квартирах жильцов. Вызывная панель, на которой находятся кнопки, устанавливается у подъезда. В памяти домофона зафиксирован цифровой код, который приводит в действие коммутатор, передающий сигнал. Как работает цифровой подъездный домофон:

• Если входит в подъезд тот, кто проживает в доме, то он открывает замок при помощи брелка, или набирает цифровой код на цифровой панели;
• Приходит гость, но набирает число квартиры, жмет кнопку вызова. Хозяева квартиры получают сигнал, и идентифицируют гостя по видеосвязи или по голосу. Затем владелец квартиры нажимает кнопку, которая разблокирует магнитный замок. Электросигнал поступает на панель у подъездной двери, и она открывается. Есть дешевые модели домофонов, которые не могут открыть дверь из квартиры, и приходится спускаться к подъездной двери для ее открытия, но такие модели не используются в последнее время, так как они не удобны.

Вернуться к оглавлению

Устройство многоквартирного домофона

Аудиодомофон – простой и надежный, но, к сожалению, начинает устаревать очень быстро. В моду входят цветные панели на основе сенсора, так как их стоимость постоянно падает, есть модели, которые имеют свойства записывать все поступающие звонки на флешку. У пользователя возникает возможность по приходу домой, посмотреть, кто заходил. Подобный многоквартирный домофон стоит практически на каждом подъезде во многих городах.

Схема подключения домофона в многоквартирном доме

Домофоны разделяются по способу кодификации пришедших гостей и принципу адресации количества абонентов, которых нужно обслуживать.

Вернуться к оглавлению

Марки домофонов и количество абонентов

Малоабоненские – устанавливаются на объектах и в частных загородных домах. Эти аппараты могут обслужить только одного абонента, например ,в коттеджах, на охранных пунктах, при подъезде к дому или въезда на участок. Многоабонентские – предназначены для подъездов многоэтажных и многоквартирных домов, административных зданий.

Не так давно эти конструкции могли обслужить только 6 человек, но прогресс не стоит на месте, и на данный момент можно купить домофоны различных конфигураций, которые могут обслужить более 1000 абонентов, при этом могут сделать доступными десятки входов в подъезд.

Различные марки домофонов

Установка подъездного домофона должна производиться специалистами компании, которая впоследствии будет его обслуживать. Виды устройств:

1. Координатно-матричные – подключение видеодомофона к подъездному домофону, происходит в зависимости с блоками, которые устанавливают абоненты, например, если блоков будет 30, то проводов придется тянуть такое же количество. Для координатного подъездного домофона характерна доступная цена, но при таком большом составе проводов, она может работать некорректно, так как сеть часто перегружается.
2. Цифровые домофоны – стоят не дешево, но подключаются при помощи двух проводов. Но стоит отметить, что соседи могут прослушивать разговоры и аппараты часто выходят из строя. Кроме того они могут, отправить ложный вызов или не открыть подъездную дверь с домофоном.
   Схема подключения цифрового домофона

3. Беспроводные системы – могут быть подключены без применения новых коммуникаций, а по проводам телефонных линий. Также они подключаются при помощи IP. Это домофоны элитной серии, и они могут работать через вай-фай соединения или через интернет. У этой системы панель вызова может быть с кнопками, с камерой, с внутренним оснащением – трубкой для подъездного домофона или небольшой экран. Управляются эти конструкции с планшета, смартфона, но можно использовать и простую трубку, которую устанавливают рядом с входной дверью в квартиру. Но если хозяин решит подключить трубку, то он лишается возможности использовать видеосвязь. Если видеонаблюдение необходимо, то лучше заказать комплексный монтаж.

Вернуться к оглавлению

Какая есть индикация гостей у домофонов

Домофон с камерой реализовывает просмотр участка сбоку, впереди, лестничный проем. Особенность аппарата – скрытая съемка изнутри здания. Особо престижные домофоны могут осуществить аудио и видеонаблюдения, у них есть панелька управления с воспринимающим и особо чувствительным экраном. Могут записать и сохранить события и лица посетителей в количестве 16 шт.

Некоторые изготовители пошли дальше — посредством переговорного экрана стали использовать идентификацию при помощи мобильного или ТВ. Это исполняется вручную или автоматом: сигнал приходит на устройство и подключается роль домофона, а после завершения беседы – переключается в типовой режим. Такие свойства есть у беспроводных видов домофонов. Перечисленные выше аспекты влияют на цену и популярность блоков. Обычные аудиодомофоны, в отличие от домофонов с видео или самых элитных модификаций, имеют невысокую отпускную цену.

Вернуться к оглавлению

Производители устройств

Метаком

Домофоны Метаком – инновационные системы. Покупая эти аппарата, мы можете быть уверены в их безупречной работе длительное время. Принцип работы и монтажа не отличается от других подобных устройств. Домофон Метаком самый простой и состоит из трубки и панели. Работа домофона будет правильной, если его грамотно смонтируют.

Так выглядит домофон Метаком

Установка подъездных дверей с домофоном Метаком производится специалистами компании продающей домофоны. У систем есть ряд преимуществ:

• на панели нет механических переключателей, что способствует устранить проблему с блокировкой клавиш и окисления проводных контактов;
• двери открываются ключом;
• можно открыть подъездную дверь при помощи специального, запрограммированного цифрового кода;
• простое обслуживание, установка и перепрограммирование.

Для корректной работы домофона Метаком, нужно правильно его монтировать, подключить и настроить. Выполнение этой работы лучше доверить компании, в которой работают специалисты по установке и обслуживанию подъездных домофонов этой марки.

Vizit

Производители разработали недорогие и качественные домофоны Vizit.

Домофоны Vizit

Внешняя панель этого устройства производится в корпусе, который предотвращает взломы. При этом домофон может работать в очень суровых условиях погоды. Домофоны Vizit имеют различные узлы и собираются по желанию клиента, часто установка подъездных дверей сопряжена с монтажом аудиодомофона Визит. К блоку вызова можно подобрать управляющий блок, который определяет, сколько абонентов будет подключено, видеокамеры – купольные или корпусные, замки электромеханические замки. Есть десятки вариантов комплектации устанавливаемого оборудования.

Cyfral

Установка домофона, должна проводиться строго по инструкции. Компания Cyfral прилагает ее к каждому изготовленному комплекту. Можно установить домофон своими руками, прочитав это руководство, но если знаний у вас нахватает, то не рискуйте своей безопасностью и целостностью прибора, обратитесь в фирму по установке.

Эти цифровые домофоны подключаются при помощи телефонного кабеля, к которому абонентские трубки будут подключены параллельно.

При подключении домофонов Cyfral, нужно правильно его запрограммировать.

Commax

Домофоны commax выпускает корейская фирма, они являются одними из лидирующих производителей на рынке продажи этой продукции. Комплект видеодомофона «Commax» входят:

Комплектация видеодомофона Commax

• вызывная панель с камерой;
• монитор;
• электрический замок.

Видеодомофоны «Commax», отличаются по характеристикам, так как у разных моделей они неодинаковые:

• может быть монохромным или цветным;
• может оснащаться трубкой, или громкой связью;
• есть комплекты с датчиками движения;
• есть функция фотосъемки или видеозаписи, с сохранением данных.

Этот видеодомофон можно подключить к обычному домофону при помощи блока сопряжения – модуля, который помогает подключить практически любой видео домофон. Этот блок сопряжения позволит не только видеодомофон, но и несколько камер, которые устанавливаются в подъезде и панель, устанавливаемая прямо на этаже абонента. Подключается блок сопряжения с подъездным домофоном, для устройств с координатным или цифровым устройством.

Схема подключения домофона через блок сопряженияВернуться к оглавлению

Как подобрать домофон

Подбор устройства находится в зависимости от некоторых условий: цена аппарата с установкой и разряд защиты, важный абоненту. На выбор оказывает большое влияние численность обслуживаемых покупателей (много абонентский или мало абонентский), что непосредственно зависит от разрешаемых задач посетителями (аудио и видеоидентификация) и их экономического состояния.

Главные нюансы при выборе

Первоначально нелишне решить, сколько обывателей будет обслуживаться домофоном – для залога сохранности установленной квартиры или подъезда. После этого надо сосредоточить внимание на следующие данные:

1. Фирма-наладчик обязана владеть знаниями и опытом в этой сфере.
2. Компания-производитель должна учесть акклиматизационные условия.
3. Корпус обязан быть антивандальным, при этом уровень защищенности самый высокий.
4. Домофон с записью, детекторами или инновационными деталями, которые сложны в монтаже, должны характеризоваться стабильностью при колебании электропитания.
5. У установки должен быть сертификат.
6. Наличие руководства по монтажу и эксплуатации.
7. Допустимость покупки единичных деталей при неисправности.
8. Гарантийный срок и наличие обслуживания системы.
9. Выбрать аппаратуру с подходящим числом блоков.
10. Степень охраны. Например, двухуровневая защита учитывает установку 1-го блока на подходе к объекту, а другого конкретно около двери. Можно смонтировать единые системы домофонов.
11. Тип замка, применимый в домофоне: механический или магнитный.

    Схема подключения домофона с магнитным замком

12. При подборе видеодомофона надлежит концентрировать внимание на обзоре, наличие подсвечивания ночью.

Также следует учесть, что при возникновении каких-либо опасных ситуаций дверь не должна заблокироваться, а раскрываться легко. Доводчики:

• максимальный вес двери, какую может выдержать элемент;
• смотря где, будет использоваться;
• регулировка системы соответственно сезону;
• вероятность применения в разных погодных ситуациях;
• простота программного обеспечения, а также перепрограммирования.

Видео инструкция по выбору домофона.

Вернуться к оглавлению

Подключение и настройка

Видеодомофоны обычно находятся в новостройках, Живущие в старых постройках обыватели, обладают аудиодомофонами, для них рекомендовало два вида установки видеодомофона на жилплощади:

• видеодомофоны с подключением к подъездному домофону;
• монтаж устройства соединения обычного аппарата вместе с видеодомофоном.

Подсоединение совершается при помощи 4-х проводов. Предупредительный шнур подключается к гнезду монитора, на котором впоследствии будет производиться видеозапись. Важно не перепутать провода. Если производите самостоятельную установку, то сначала внимательно ознакомьтесь со схемой и инструкцией.

proekt-sam.ru

необходимое оборудование, порядок работы, схемы подключения

Перед современным владельцем частного дома не стоит вопрос: устанавливать или не устанавливать домофонную систему? Системы контроля и управления доступом (СКУД), к которым относятся домофоны, прочно вошли в нашу жизнь. В наше время хозяева загородных коттеджей чаще задаются вопросами: какую домофонную систему выбрать? Можно ли установить домофон своими руками, не прибегая к услугам специалистов?

В этом материале мы постараемся подробно рассказать об установке домофонов в загородных коттеджах. Рассмотрим вопросы выбора комплектующих, расходных материалов и инструмента. Расскажем о технических решениях позволяющих обеспечить надежное функционирование СКУД.

Основные типы и производители

По своему функционалу домофонные системы можно условно разделить на два основных типа:

• аудиодомофоны;
• видеодомофоны.

Аудиодомофоны позволяют идентифицировать посетителя по голосу. Владельцы видеодомофонов могут произвести идентификацию, как по голосу, так и визуально. Вдобавок многие домофонные системы с видеокамерами могут выполнять функцию видеорегистратора, записывая видеоинформацию на внутренние или внешние носители. Как ни странно, схемы подключения перечисленных СКУД отличаются в незначительной степени. Основное отличие в установке видеодомофонов заключается в необходимости передавать видеосигнал. Для этого требуется проложить два дополнительных провода между вызывным устройством и домофоном.

Следует заметить, что производители домофонов предлагают устройства, в которых связь между отдельными элементами домофонной системы осуществляется по радиоканалу или через сеть интернет. Для таких систем не требуется прокладывать длинные провода, но дополнительные модули связи заметно увеличивают стоимость СКУД.

Что касается производителей домофонов, то на нашем рынке устойчивую репутацию имеют такие торговые марки как: COMMAX, CTV, Falcon Eye, Kocom, Tantos и другие. Продукты одной ценовой категории от этих компаний имеют похожий функционал и сопоставимые технические характеристики.

Какие комплектующие потребуются?

В базовый набор предлагаемый производителями обычно входят домофонная трубка со встроенным или внешним блоком питания и вызывное устройство в антивандальном исполнении. Видеодомофонный комплект включает видеотерминал, устанавливаемый в доме, и устройство вызова со встроенной видеокамерой. В обоих случаях в вызывном устройстве имеется встроенный контакт позволяющий управлять электрическим замком.

Минимальный набор устройств позволяет производить идентификацию вызывающего, но для того чтобы впустить или не пустить его на контролируемую территорию нужен замок. Электрические замки бывают двух типов:

• электромагнитные;
• электромеханические.

Электромагнитные замки удерживаются в запертом состоянии при протекании через встроенную катушку электрического тока. Электромагнитные замки в силу своей конструкции имеют следующую особенность: при исчезновении напряжения они автоматически открываются. Поэтому для эксплуатации этого типа замков в условиях нестабильной нужен резервный источник тока. В качестве такого источника можно применить аккумулятор или использовать источник бесперебойного питания.

Электромеханические замки защелкиваются механически, а открываются с помощью встроенного электромагнита. Встречаются две разновидности электромеханических замков: электрические защелки и замки с цилиндром для ключа. Последний вариант представляется более предпочтительным для загородного дома. Он позволяет владельцу ключа открывать калитку или дверь самостоятельно, когда в доме никого нет.

Электрические замки потребляют довольно большой ток. Поэтому для них необходим отдельный блок питания. В последнее время на рынке появились накопители БУЗ (блоки управления замками), которыми можно заменить блоки питания электромагнитных замков. БУЗ представляет собой накопитель энергии, который может заряжаться от маломощного источника напряжения. В момент подачи сигнала на открывание замка БУЗ отдает накопленную энергию электромагниту.

В нашей стране довольно суровый климат. Во время сильных морозов калитку не всегда удается открыть обычным ключом. Для дублирования механических ключей можно использовать электронные ключи (чипы). Для того чтобы обеспечить идентификацию с помощью электронного ключа потребуется считывающее устройство и контролер замка.

Для открывания калитки изнутри домовой территории понадобится кнопка наружной установки с нормально разомкнутым контактом. Ее монтируют непосредственно рядом с калиткой.

Еще для корректной работы дверного замка на входную дверь или калитку необходимо установить дверной доводчик.

Подытожим: полный набор для установки домофона в частном доме будет состоять из:

• домофонной трубки;
• вызывного устройства;
• электромеханического замка;
• блока питания или БУЗа;
• считывателя;
• контроллера;
• кнопка;
• доводчика двери.

Приобретая оборудование разных производителей, обращайте внимание на совместимость электронных блоков по рабочему току и напряжению! Еще обратите внимание на диапазон рабочих температур электронного оборудования, которое будет размещено на улице.

Кроме перечисленного оборудования для подключения домофона в частном доме понадобятся соединительные провода. В качестве силового провода для блока питания замка можно применить кабель с медными жилами в двойной изоляцией ВВГнг 2х0.75. В качестве слаботочных (сигнальных) проводов можно использовать витую пару, применяемую в компьютерных сетях. Большей помехоустойчивостью обладают экранированные варианты витой пары – FTP или STP. Промышленность выпускает специализированные кабели для СКУД. Кабель КСПВ хорошо подходит для аудиодомофонов. Кабели с одной экранированной жилой ШВЭВ и ШВЭП используются для систем видеонаблюдения, включая видеодомофоны.

На заметку! Буква «П» в аббревиатуре кабеля ШВЭП означает, что кабель подвесной. Он пригоден для открытой прокладки.

Для прокладки кабелей в земле или вдоль забора потребуется так называемая «гофра» или прямые пластиковые трубы. Для наружной прокладки проводов по стенам зданий можно использовать пластиковые кабельные каналы.

Из мелочей можно упомянуть наконечники для оконцовывания многопроволочных проводов, термоусадочные трубки различного диаметра, изоляционную ленту, клеммники, скобы и стяжки для крепления проводов.

Инструмент для подключения домофона

Для установки домофонной системы необходим обычный набор инструментов для электромонтажных работ: отвертки, кусачки, плоскогубцы, перфоратор или ударная дрель и т. д. Для пайки проводов понадобится паяльник 40 – 60 Вт, флюс и припой. Неплохо иметь термофен, приспособления для снятия изоляции с проводов и опрессовки наконечников.

Типовые схемы подключения домофонов

Ниже мы приведем несколько типовых схем подключения домофонов. Но сначала заметим, что для самостоятельного подключения СКУД необходимо иметь хотя бы небольшие познания в электротехнике. Слепое копирование типовых схем может привести к порче оборудования.

Совет! Перед установкой любого компонента внимательно ознакомьтесь с инструкцией прилагаемой изготовителем.

Один из вариантов соединения аудиодомофонной трубки с вызывным устройством и электромеханическим замком выглядит следующим образом:

Обратите внимание! В этом варианте нормально разомкнутый контакт управления замком встроен в разговорную трубку.

Выходное напряжение и мощность блока питания должны соответствовать параметрам замка.

На следующем рисунке показана схема подключения видеодомофона, в которой контакт управления замком встроен в вызывную панель.

Для размещения блока питания замка требуется место, к нему нужно прокладывать кабель 220В. Чтобы избавиться от этих проблем, вместо БП часто устанавливают БУЗ о котором рассказывалось выше. На следующем рисунке показана схема с блоком управления замком.

БУЗ имеет небольшие габариты, и многие мастера, осуществляющие монтаж, размещают накопитель энергии внутри замка.

Внимание! Приведенная выше схема будет работать корректно только в том случае, если напряжение питания вызывного блока будет соответствовать напряжению питания замка.

Напоследок приводим схему подключения домофона со считывателем электронных ключей и контроллером управления электромагнитным замком.

Порядок установки домофона

Перед тем как начать монтажные работы необходимо составить план размещения элементов домофонной системы. Особенно важно продумать место размещения разговорной трубки или видеотерминала. Они должны располагаться в том месте, где чаще всего находятся люди в течение дня. Возможно, таким местом окажется кухня.

Составив план и оценив необходимое количество провода, производят прокладку силового и сигнальных кабелей. Затем монтируют элементы СКУД. На следующем этапе производят электрические соединения и проверку работоспособности домофона.

Прокладка кабелей

Провода и кабели следует прокладывать в гофрированных гибких трубах, пластиковых или металлических. Гофру можно использовать при наружной прокладке проводов и при прокладке в стенах, за гипсокартонном. Для прокладки кабелей в земле можно применить полиэтиленовые трубы низкого давления. Глубина прокладки кабеля в земле должна составлять не менее 40 – 60 см. При наружной прокладке по стенам провода укладываю кабель каналы.

Внимание! Прокладывая кабели для домофона, следует помнить, что слаботочные и силовые кабели нельзя прокладывать в одной трубе. Близкое расположение силовых и сигнальных кабелей может привести к наводкам, которые будут проявляться в виде звукового фона сети или помех на изображении.

Три совета. Оставляйте небольшой запас на концах кабельных линий. Это облегчит монтаж и позволит облегчить ремонт.

Если линию приходится делать из нескольких кусков, выполняйте паяные соединения и защищайте их с помощью термоусадочных трубок.

Прокладывая провод к электромеханическому замку наденьте на место изгиба гибкую защиту.

Монтаж вызывной панели

При монтаже панели вызова видеодомофона постарайтесь обеспечить максимальный обзор перед калиткой и прилегающей территорией. Возможно, для этого вызывную панель придется развернуть в сторону калитки.

Монтаж разговорной трубки

Обычно в комплект поставки домофонных трубок входят элементы крепежа и дополнительные аксессуары. Поэтому серьезных проблем с установкой трубки быть не должно. Смонтируйте рядом с трубкой электрическую розетку и установите терминал на высоте удобной для всех членов семьи.

Монтаж контроллера

Контроллер размещают вблизи вызывного устройства и считывателя электронных ключей. Контроллер можно поместить в герметичный бокс или спрятать в нише за вызывным устройством. Главное чтобы он был надежно защищен от воздействия влаги и прямых солнечных лучей.

Подключение и наладка

Соединение блоков домофонной системы следует выполнять согласно с монтажной схемой. Чтобы не случилось ошибок, помечайте цвета проводников и их назначение на чертеже. Если вы используете кабели с многопроволочными жилами, напрессовывайте на них наконечники. Применение наконечников улучшает надежность контактов.

Как показывает практика, правильно собранные схемы домофонов начинают работать сразу и в дополнительной наладке не нуждаются.

Программирование электронных ключей

При использовании контроллера считывателя ключей имеется возможность «программирования» чипов. Процедуру можно выполнить с помощью, так называемого мастер ключа или путем перевода контроллера в режим программирования с помощью перемычек.

Программирование с помощью матер ключа выполняется следующим образом. Вначале к считывателю подносится мастер ключ. При этом котроллер переводится в режим программирования. После этого к считывателю подносится «программируемый» ключ. В этот момент контроллер запоминает номер ключа. Тем самым «программируемый» ключ поучает разрешение на открытие двери.

В отсутствии мастер ключа контроллер можно перевести в режим программирования с помощью переключения перемычек. Подробно об этой процедуре можно узнать из технической документации.

Заключение

В этом материале мы постарались подробно рассказать об установке домофона в частном доме. Надеемся, что прочитав этот текст, вы получили полезную информацию.

---

Поделиться новостью в соцсетях



svs.guru

Домофон commax: подключение, ремонт, популярные модели

Commax- южнокорейская торговая марка. Благодаря качеству и разнообразию модельного ряда, стала популярной в России. Компания Commax входит в ТОП-50 компаний, производящих высококачественную и конкурентоспособную продукцию.  В настоящее время видеодомофоны лучше защищают жилье от “незваных” гостей.

Основные модели

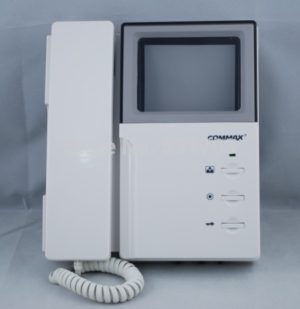

Commax DVP-4HP – чёрно-белый видеодомофон с трубкой на 1 камеру. Диагональ 4 дюйма, возможность подключения одной вызывной панели, одной дополнительной трубки, блока памяти VM-64H на 64 кадра, АС 100-220В, температурный режим от -10 до +40.

Commax DVP-4MHT- чёрно-белый экран видеодомофона с трубкой на 2 камеры. Диагональ 4 дюйма, можно подключить к подъездному домофону через блоки сопряжения, подключение блока памяти и дополнительных трубок не предусмотрено, АС 100-220В, рабочая температура от -10 до +40.

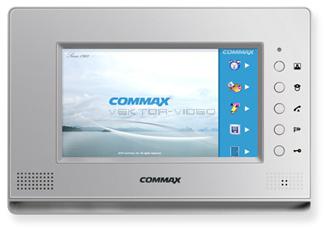

Commax CDV-71AM – цветной монитор видеодомофона без трубки на 2 камеры. Экран 7 дюймов TFT LCD, подключение дополнительных 2-х вызывных блоков, 2 камер CCTV, трубки DP-4VHP, встроенная энергонезависимая память на 128 кадров, вызов и связь “трубка-монитор”, функция “картинка в картинке”, AC 110-240В, накладное исполнение, работает при температуре от 0 до +40.

Компания выпускает аппараты разных типов:

1. Подъездные;
2. Аналоговые видеодомофоны и цифровые;
3. Индивидуальные, применяются в офисах или частных домах.

Базовые элементы аппарата для всех моделей одинаковы, не считая отличия в функциональном наборе.

В дисплеи входят цветные TFT-матричные экраны размером 3,5–10,2 дюйма.

Раньше выпускали черно-белые видеодомофоны, которые еще используются на местах где были установлены. На сегодняшний день монохромные матрицы устарели и уже не применяются в сборке новых моделей Commax.

Где необходим особый контроль на участках, устанавливают аппараты предусматривающие видеонаблюдения от 2 до 4 каналов.  К таким каналам подключаются дополнительные вызывные панели или камеры. Новые мониторы типа handsfree дают возможность обходиться простым нажатием кнопки без применения переговорной трубки.

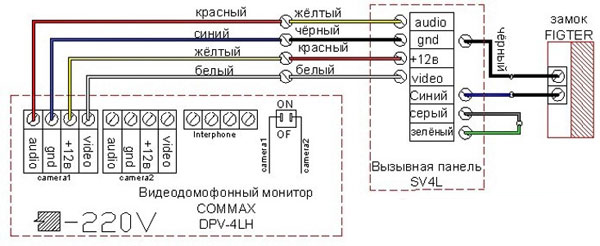

Схема подключения

Выполняется установка видеодомофона из следующих элементов:

• панель вызова,
• контроллер,
• электрозамок,
• блок питания на 12В
• и видеокамеры.

Принцип соединения элементов между собой достаточно легкий. Для охраны территории с двумя входами, актуально устанавливать вместо видеокамеры, дополнительную вызывную панель. Почти во всех случаях вместо второй панели все же ставится камера. Таким образом вы сможете видеть посетителя и решать- открывать дверь или нет.

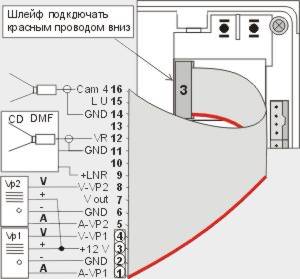

Вызывная панель и камера присоединяются с контроллером при помощи четырёх проводов: аудио, видео, питание и общий. На вход вызывной панели и камеры подает напряжение тока 12В, трансформированная величина. Она получается в результате изменения бытового неустойчивого напряжения 220В блоком питания.

В конструкции рассчитаны применении двух электрических замков, несмотря на это можно оставить всего один или вовсе исключить из схемы.

Если приняли решение не устанавливать замки, то провода необходимо изолировать и убрать под панель.

Если вместо второй вызывной панели ставится видеокамера, то по одному каналу проходит звук, а по второму идет изображение. Чаще всего видеокамеру устанавливают прямо перед входом в жилище, а панель вызова перед входом в длинный коридор, пройдя который, посетитель оказывается в кадре объектива.

Если дом большой, зачастую одного домофона недостаточно. В этом случае можно подключить второй. Один устанавливаем на первом этаже, другой на втором.

Порядок подключения

В комплекте с видеодомофоном идет переговорное устройство, цветной дисплей и вызывной блок, который устанавливается при входе в здании. Для обеспечивания подсветки в темное время суток, вызывной блок снабжен инфракрасным элементом. К каждому устройству прилагается схема, по которой производят подключение и монтаж оборудования. Для удобства подключения провода отличаются по цветам. Красный — аудиосигнал. Синий — общий. Жёлтый — питание 12 В. Белый — видеосигнал.

Чтобы не происходил сбой в устройстве, необходимо осуществлять установку домофона на расстоянии одного метра от вызывной панели. Домофон устанавливается на стену или устойчивую поверхность, если устройство переносное. Нельзя ставить домофон в помещениях с высокой влажностью, это может привести к поломке или замыканию аппарата.

Так же во время грозы стоит отключать прибор во избежание замыкания или установить молниезащиту, так как устройства фирмы Commax чувствительны к молниям. Главная основа безопасности- установка заземления. В случае замены вилки питания прибора, необходимо установить схожий элемент, так как в ней присутствует защита от перегруза.

Устанавливать приборы следует на высоте полутора метров, чтобы дети не смогли достать до них. Так же при подключении следует учесть, что чрезмерный нагрев приводит к поломке. Поэтому ни в коем случае не допускать попадания прямых солнечных лучей на устройство.

Нужно применять коаксиальный кабель, который имеет защиту с металлической трубой. Он не даст магнитным полям образовывать токов наводки, что является причиной фиктивного сигнала. Такой кабель необходимо использовать при расположении проводов недалеко от высоковольтных линий. Труба, в свою очередь, надёжно защищает соединительные провода от внешних воздействий. Причиной пожара может стать короткое замыкание, из-за повреждения изоляции проводов. Поэтому важно следить за целостностью проводки.

Чтобы оборудование не вышло из строя, необходимо сохранять порядок соединения проводов.  Затем как подключили все элементы, следует проверить повторно правильность соединения. Самое главное чтобы были надёжно закреплены проводники и порядок проводов не был нарушен. Перед подключением монитора и камеры убедитесь что монитор не соединен с сетью. Подачу напряжения следует производить, когда шнур питания подключен к розетке. По окончанию установке включите устройство и сделайте контрольную проверку работоспособности всех элементов.
Особенности обслуживания+

Домофон commax является альтернативной заменой дорогим электронным и ненадежным механическим кодовым замкам.

Достоинствами его использования будут: отсутствие посторонних личностей, чистота на территории, предотвращение краж писем и печатной продукции. Однако пользование домофоном в свою очередь имеет и отрицательные стороны и технические ограничения:

• Нужно согласие большинства жителей дома или подъезда;
• Стоимость оборудования и выполнение монтажных работ профессионалами, довольна велики. Тем не менее высококачественные работы и используемые материалы являются залогом многолетней беспроблемной эксплуатации.
• По окончанию гарантийного периода, необходимо будет платить ежемесячную плату за обслуживание и периодическую профилактику, что бы оборудование не вышло из строя.

О сложностях, с которыми вы можете столкнуться при ремонте этого видеодомофона, читайте здесь.

Дополнительные возможности

В частных домах с большой площадью при наличии нескольких трубок, видеодомофонную систему можно использовать в качестве внутренних переговоров.

Панель домофона Commax дает возможность вывести изображение с видеодомофона на телевизионный экран, путем подключения телевизора к соответствующему интерфейсу.

Электромагнитные замки способны работать некоторое время после отключения электроэнергии, за счет накапливания небольшого количества заряда. Однако при длительном отключении, вход в помещение разблокируется и станет свободным. Установка дополнительного механического замка будет наиболее подходящим выходом из данной ситуации, также установка бесперебойного источника питания обеспечит работоспособность исполнительных устройств системы на сутки.

Большинство устройств имеют довольно небольшой объем встроенной памяти, ее достаточно чтобы сохранить изменения в текущих настройках, однако не хватит для хранения видеоданных за значительный период времени. Для удобства в комплект видеодомофонных систем входят карты памяти. Они могут снимать и сохранять от 128 кадров. Фотоснимок выполняется так, что о нем и не подозревает посетитель.

В домофоне есть функция, которая позволяет записывать видео отдельных элементов. Частоту записи определяет сам владелец.

Подходит для людей, часто отсутствующих дома. Так же записи могут отправляться на вашу почту или телефон, если установлена модель класса люкс.

Чтобы использовать по полной возможности камер, системы видеонаблюдения снабжают датчиками движения. Данные приборы начинают записывать при возникновении движения в пределах видеокамеры.

Еще одним преимуществом продукции южнокорейской компании COMMAX является возможность объединение домофона в современную систему «умный дом». Такое объединение позволит контролировать не только доступ к зданию и автоматически открывать электрические замки, но и обеспечит управление всей электроникой и бытовой техникой в доме.

Заключение

Видеодомофонные системы Commax получили мировые сертификаты качества, этот бренд зарегистрирован более чем в 117 странах. Кроме этого, оборудование имеет стильный дизайн и многофункциональность, что позволяет производителям увеличить количество выпускаемых моделей с новейшими степенями защиты.

---

Поделиться новостью в соцсетях



svs.guru

Сопряжение домофонов. Часть № 1 «Цифровой» домофон. Алгоритм работы

Сопряжение домофонов. Часть № 1 «Цифровой» домофон. Алгоритм работы

Что человек, когда он занят только сном и едой?
Животное, не больше.
Вильям Шекспир

Лиха беда начало

Всё началось с ремонта в квартире и установки видеодомофона, т.е. появилось два домофона. Один — подъездный аудиодомофон и второй — квартирный видеодомофон. В процессе их использования появилась необходимость объединить их в одно устройство. Логичнее всего подключить подъездный домофон к квартирному, имеющему лучший дизайн, тем более, что из двух имеющихся каналов, на нем используется только один.
Для того, чтобы произвести объединение необходимо, для начала, изучить алгоритмы работы. Поиск в Internet, к сожалению, не дал особых результатов. Удалось только выяснить, что подъездный домофон представляет из себя, так называемый, «цифровой» домофон. Слово «цифровой» специально заключено в кавычки потому что, как оказалось, цифровым является только набор номера квартиры. Звук же передается в аналоговом виде.
Все абонентские трубки параллельно подключены к двухпроводной линии, от которой и осуществляется их питание.

При совпадении передаваемого номера квартиры и номера, установленного на трубке, звучит звуковой сигнал. Выяснить подробнее алгоритм работы не получилось. Необходимо было приступать к «натурным» экспериментам, т. е. записать сигнал вызова от вызывной панели и проанализировать его.

Схема абонентской трубки

Первоначально с платы была срисована схема домофонной трубки:

Обратите внимание, что на схеме отсутствует разговорный узел. Во-первых, для анализа алгоритма работы он не нужен, во-вторых, у разных трубок он реализован по-разному. Номиналы резисторов и конденсаторов, а также типы диодов, транзисторов и микросхем указаны в соответствии с реальной трубкой.
Из схемы видно, что распознавание номера квартиры, устанавливаемого DIP-переключателем DSW1 в двоичном коде, осуществляется синхронным двоичным счетчиком 74HC40103. Элемент U1:D (микросхема CD4093B — четыре двухвходовых триггера Шмитта) представляет из себя входной формирователь сигнала. Элемент U1:A совместно с R9, C6 представляет из себя формирователь импульса сброса (reset) для RS-триггера (U1:C, U1:B) и импульса начальной загрузки счетчика U2. Элементы R10, C8 и R7, C5 предназначены для фильтрации «коротких» импульсов (при поступлении подобных импульсов конденсатор не успевает зарядиться/разрядиться, соответственно, напряжение на нем не достигает порогов логических уровней). Транзисторы Q1 и Q2 используются для подключения разговорного узла. Формирование импульса открывания двери происходит при нажатии кнопки DOOR.
В исходном состоянии на линии присутствует напряжение питания (примерно 5 В), на выходе U1:D присутствует логический «0», конденсатор C6 разряжен, на выходе U1:A — «1», конденсатор C8 заряжен, на выходе триггера (U1:C, U1:B) — «0», разговорный узел отключен.
Итак, из предварительного анализа работы схемы, можно сделать вывод, что сигнал от контроллера домофона должен состоять, как минимум, из следующих частей:

1. Импульс загрузки счетчика кодом квартиры (назовем его импульсом синхронизации) — должен иметь достаточную длительность для заряда конденсатора C6 до уровня «1»
2. Пауза перед набором номера квартиры — должна иметь достаточную длительность для разряда конденсатора C6
3. Импульсы номера квартиры — должны быть достаточно короткими, чтобы конденсатор C6 не успел зарядиться до «1» к окончанию последнего импульса, иначе произойдет загрузка счетчика кодом квартиры
4. Вызывной сигнал — импульсы звуковой частоты
5. Импульс приведения схемы в первоначальное состояние (назовем его импульсом сброса) — фактически импульс отключения разговорного узла, должен иметь достаточную длительность для заряда конденсатора C6 до уровня «1».

Реальный сигнал от контроллера домофона

Схема трубки готова, предварительный анализ алгоритма работы проведен, настало время произвести запись реального сигнала. С помощью простенькой схемы на микроконтроллере была произведена запись:

Произведенная запись сигнала подтвердила предварительный анализ алгоритма работы. Явно видны: синхроимпульс, импульсы набора номера квартиры, акустический сигнал вызова и импульс сброса схемы в первоначальное состояние после опускания трубки. Рассмотрим наиболее важные из них подробнее.

Импульс синхронизации

В начале и в конце импульса синхронизации видны короткие импульсы — пять штук с каждой стороны. Их назначение остается загадкой. Длительность синхроимпульса примерно 220 мс.

Импульсы набора номера квартиры

К сожалению, из-за низкой частоты дискретизации (30 кГц) встроенного АЦП микроконтроллера произвести точную запись импульсов набора номера не удалось. Удалось только примерно определить длительность импульса (около 60 мкс) и паузы между импульсами (около 100 мкс).

Импульс сброса схемы в первоначальное состояние

Длительность и форма импульса в точности соответствуют импульсу синхронизации.

Моделирование схемы трубки

Для детального понимания работы схемы трубки, да и просто для тренировки, проведем моделирование схемы в программе «ISIS», входящей в комплект программ «Proteus». Для этого добавим светодиод D3 (будем его использовать для индикации подключения разговорного узла) с ограничительным резистором R6, генератор сигнала вызова «CallingGenerator» с ограничительным резистором R11, осциллограф и модуль «Transient Analysis». Резистор R11 необходим для моделирования сигнала открытия двери, при моделировании вызывного сигнала R11 желательно установить в 1 Ом, при моделировании сигнала открытия двери — 1 кОм. Архив проекта для ISIS можно взять здесь.
Для генерации сигнала вызова воспользуемся Easy HDL генератором в цифровом режиме — это позволит в точности воспроизвести сигнал и, при необходимости, с легкостью вносить в него изменения. Например, генерация импульсов набора номера квартиры будет выглядеть следующим образом:

FOR i=1 TO ApartNumber
 OUT = 0
 SLEEP FOR 60u
 OUT = 1
 SLEEP FOR 100u
NEXT i

Полностью скрипт генерации вызывного сигнала можно посмотреть в проекте ISIS. Обратите внимание, что в скрипте присутствуют два акустических сигнала вызова.
Установим на DIP-переключателе номер квартиры 191 и в генераторе запрограммируем тот же номер. Запускаем анализ:

Из диаграммы видно, что моделирование полностью подтвердило теоретический анализ алгоритма работы схемы домофонной трубки.

Установим на DIP-переключателе номер квартиры 175:

В этом случае счетчик досчитывает до 0 и на выходе появляется логический «0», но тут же приходит следующий импульс набора номера квартиры и состояние счетчика становится равным 255 — выход переключается в «1», счет на уменьшение продолжается. Длительности сформированного «нулевого» импульса недостаточно для разряда конденсатора C5, поэтому триггер не переключается, разговорный узел остается отключенным и абонент не слышит вызывного сигнала.

Установим на DIP-переключателе номер квартиры 210:

В этом случае счетчик не успевает досчитать до 0, на выходе не появляется логический «0», разговорный узел не подключается.

Промоделируем импульс открытия двери, формируемый при нажатии кнопки «DOOR» (не забываем увеличить сопротивление резистора R11 до 1 кОм):

Увеличим масштаб:

Из полученной диаграммы видно, что длительность импульса открытия двери составляет примерно 8.5 мсек. Сигнал открытия двери фактически представляет собой разрыв абонентской линии на 8.5 мсек. Из схемы трубки также видно, что сигналом положенной трубки является повышение сопротивления нагрузки линии примерно до 50 кОм (R1 + R2), причем длительность повышения сопротивления должна быть в несколько раз больше 8.5 мсек, чтобы не было ложного распознавания сигнала открытия двери.

Долго ли, скоро ли, а все будет конец

Итак, алгоритм работы «цифрового» домофона разобран по полочкам, примерные параметры вызывного сигнала определены. Следующим этапом будет изучение алгоритма работы видеодомофона.

Благодарность не есть право того, кого благодарят,
а есть долг того, кто благодарит;
требовать благодарности — глупость;
не быть благодарным — подлость.
Василий Осипович Ключевский

Натолкнула на мысль и оказала помощь в разборе алгоритма работы «цифрового» домофона дискуссия «Интерфейсы и протоколы домофонов», за что выражаю благодарность всем ее участникам.

we.easyelectronics.ru

Устройство домофонной трубки — из чего состоит и как работает?

Автор Исхаков Максим На чтение 4 мин. Просмотров 175 Опубликовано 25.10.2019

Наиболее необходимая составляющая при разработке конфигурации защиты своей квартиры, дома – система домофона.

Широкое применение данной системы безопасности приобрело в высотках и частных собственностях.

Устройство домофонной трубки – является основной составляющей системы. Применяя ее можно реализовать содействие дуплексной связи владелец-гость, возможность управлять дистанционно электромеханическим замком основной двери.

В наше время на рынке появилось большое количество различных разновидностей выполнения таких трубок.

Трубка домофона изнутри

Чтобы понять, как работает домофонная трубка, для начала необходимо изучить, какие вообще есть типы и их различия.

По сути трубка – часть домофона, отвечающая за возможность поддерживания связи меж хозяином и человеком, после набора последним номера на расположенной на улице вызывной панели домофона.

По завершению беседы, хозяин имеет возможность разблокировать входную дверь дистанционно, нажав на необходимую клавишу на панели. Помимо данного, с помощью устройства домофонной трубки можно настраивать мелодию вызова (самостоятельно переходить в беззвучный режим ночью) и регулировать громкость.

Разновидности трубок

На рынке представлены пару вариантов: цифровые и координатные аналоговые.

Аналоговая

Чтобы подключить, такую трубку, потребуется матрично-координатный коммутатор (подобные функции у автоматической телефонной станции).

Присутствие такого приспособления решает проблему с обработкой сигнала от наружного блока домофона и перенаправляет его к установленной в доме, квартире домофонной трубке в какую позвонили.

Аналоговая трубка для домофона намного сложнее в установке, потому что надо будет устанавливать еще одну линию проводов от коммутатора ко всем квартирам в подъезде.

Но зато появляется возможность поддержания дуплексной звуковой связи, настраивать громкость беседы и сигнала вызова, на расстоянии выполнять некоторые действия с замком входной двери.

Цифровая

Она необходима для применения в складе улучшенных систем домофона.

В основном используются в высотках, где есть надобность во включении к единому входному блоку домофона пары трубок абонентов без использования огромного количества кабелей.

Главным достоинством такой разновидности трубок считается легкость в установке и подключении, к системе домофона еще одной абонентской точки.

Не считая того, что цифровая домофонная трубка проста в установке, имеется важность принципиального соблюдения всех подключённых джамперов во время работ по установке, смене новой трубки. В случае, совершения оплошности во время подключения, прибор не только неверно будет исполнять свои функции, но еще и будет воздействовать на функциональность общей системы домофона, затрудняя правильное функционирование.

С помощью цифрового прибора, как и аналоговой трубкой можно совершать управление удаленным электромеханическим замком, настраивать громкость сигнала вызова, изменять мелодию вызова, прибавлять/убавлять уровень громкости дуплексной связи.

Схема трубки

Схема трубки домофона достаточно проста, можно сказать даже подобна самой простой схеме трубки стационарного телефонного аппарата.

В составе схемы присутствует динамик, который воспроизводит звуковой сигнал и микрофонный аппарат, для передачи голосовых сообщений. Они находятся в корпусе трубки созданного из пластика.

Не считая звуковой системы в середине корпуса, находится регулятор громкости вызова и звукового сигнала, клавиша, чтобы управлять действиями электромеханического замка.

Трубка располагается на держателе с язычком и платой для коммутации, к какой подсоединяются джампера трубки и линия домофона. Во время включения важно не спутать джампера, потому что это приведет к неправильному функционированию всей системы домофона.

Особенность работы

Работа заключается в следующем:

• Во время набора номера необходимой квартиры на двери, сигнал вызова попадает на внутренний переговорный прибор, находящийся в жилплощади абонента.
• Когда вы снимаете трубку и начинаете общаться с вашим гостем, то начинается процесс поддержания дуплексной ассоциации, как и в обычном телефоне.
• Через назначенную клавишу возможно менять силу сигнала вызова и звуковую громкость передачи.
• Когда появилась необходимость открытия входной двери, нажмите запрограммированную клавишу дистанционного управления замком на электромагните.
• Чтобы завершить голосовую трансляцию, просто надавите на язычок трубки, повесьте на держатель трубку.

Когда наступает время выбирать, уделите интерес таким вещам.

Приобретая трубку к домофону желательно принимайте во внимание надлежащие моменты:

• особенности конструкции – они могут существовать как настенными стационарными, так и беспроводными переносными;
• из чего сделана – чем лучше будет качество материала, тем больше будет время эксплуатации прибора;
• тип трубки –цифровая, аналоговая;
• сборочное качество – довольно значительный момент, определяющий, как долго проработает трубка.

Вывод

Прибор трубки домофона, как и ее установка отличается легкостью. Как и в любом деле, здесь присутствуют уникальные аспекты. В таких аспектах отлично разбираются работники фирм, производящие монтаж и сервисное обслуживание систем домофона.

Во избежание неправильной работы системы домофона, в случае выхода из строя, смене трубки, ничего не трогайте сами, лучше обратитесь за советом к профессионалам своего дела. Они не только помогут с выбором подходящего варианта трубки под определенную модель домофона, но еще и выполнят качественную установку прибора со всеми его настройками или его ремонт.

На видео: Виды домофонных трубок — особенности подключения

bezopasnik.info

основные модели, схема подключения, ремонт и обслуживание

Изначально домофоны марки VIZIT (Визит) начали производить на одном из военных предприятий СССР с 1984 года в рамках программы по конверсии и перевода оборонных заводов на гражданскую продукцию. Опыт оказался успешным.

Общая информация

Сегодня VIZIT Group объединяет несколько фирм, которые занимаются выпуском, продажей и обслуживанием систем контроля удалённого доступа под торговой маркой VIZIT. Непосредственно за продвижение всем известной марки домофонов отвечает НПФ МОДУС-Н. И, судя по тому, насколько распространено данное оборудование в России и странах СНГ, свою работу знает неплохо.

Официальный сайт предприятия – domofon.ru, телефоны московского офиса – +7 (495) 739-52-73, +7 (495) 739-52-74.

Преимущества компании – широкий спектр рабочих температур оборудования, от минус сорока, до плюс сорока пяти градусов, повышенные темпы внедрения новых технологий, разработка новых систем защиты. Все вышесказанное подтверждается огромным числом положительных отзывов, сертификатами как Российских, так и Европейских систем проверки качества. О кодах для открытия домофонов «Визит» читайте здесь.

Основные модели, их назначение и особенности

Модельный ряд домофонов фирмы Vizit представлен в поколениях и сериях, различия между которыми, обусловлены возможными модификациями, количеству единовременных абонентов, степенью защиты и целью назначения. Выглядит это так:

Серия SM и N для вызова ста единовременных абонентов – используется в многоквартирных домах и подразделяются на модели БВД: SM101T, SM101R, и N101RTCP без использования камер. Оснащены подсветкой клавиш, и подразумевают оснащение до шести ста ключей. Имеют модификацию с оснащением встроенной камеры – модель N201FCP, с функцией вызова двух ста абонентов.

Многофункциональная серия БВД 300 – включает в себя такие модели как:

БВД 306 – для вызова от двух до шести единовременных абонентов, в зависимости от модификации.

БВД 310 – для вызова от двадцати до восьмидесяти абонентов.

БВД 313, 314, 316, 323 – для использования как в частном доме – офисе, так и в многоквартирных домах. Отличительной особенностью является повышенные защитные функции в зависимости от конкретной модели и модификации.

Серия 400 Comfort – новейшая линейка домофонов для использования в частных и многоквартирных домах, офисах, отелях и предприятиях, при единовременном вызове до двух ста абонентов в зависимости от модификации.

– БВД 403A, 411A, 405A,405A-2,405A-4 – без использования встроенных камер.

– БВД 403CPL,410, 405CP1,405CP-2,405CP-4,444-1,2,4 – с встроенными камерами.

Число единовременных абонентов указано в виде последней цифры.

– БВД – 431, 432. Вызов до двух ста абонентов.

Классификация домофонов производиться по трем признакам:

1.По средствам связи

• Звуковые домофоны – с функцией голосовой связи;
• Видео домофоны – с возможностью вывода картинки на экран, с целью визуального опознавания посетителей.

2.По числу возможных абонентов

• Многоквартирный – комплексная система, с возможностью обслуживания до двух ста абонентов в одном здании.
• Для одного подъезда – от десяти до ста абонентов.
• Офисный (или групповой) – от одного до шести абонентов.
• Индивидуальный – при обслуживании одного абонента, например, в частном доме.

3.По типу соединения основных и внешних блоков, от внешней двери к внутренним

• С использованием двух проводов – цифровой метод пересылки сигналов, голосовой информации, адресов и команд.
• Матрично-координатный метод, с использованием двадцати проводов (в основном для видео домофонов).

Схема подключения

Схема подключения рассматриваемого БВД-SM101R(T)

Главным шагом при определении схемы подключения, является выбор конкретной модели домофона. В каждом конкретном случае схема соединений может различаться, поэтому перед процессом подключения, стоит тщательно её изучить. Рассмотрим на примере многоквартирного домофона БВД-SM101R(T).

В комплект аппарата включается

• Доводчик двери;
• Блоки питания и управления;
• Панель вызова;
• Трубка и (при наличии) видеоэкран;
• Соединительные шлейфы коммуникаций;
• Электрический замок (магнитный или механический).

Как подключить – порядок действий

После изучения схемы подключения, необходимо определиться с местом, наименее подверженным влиянию погодных осадков. Согласно регламентированной инструкции требуется установить вызывную панель и надежно закрепить её болтами типа М5. Соединения осуществляются проводами, количество которых варьируется в зависимости от конкретной модели.

После сборки основной схемы, на каждом из необходимых этажей устанавливаются коммутаторы, которые будут связывать сеть приемных аппаратов в каждой квартире.

При подключении трубок обязательно определите нужный коммутатор, они могут отличаться количеством выводов в зависимости от модели коммутатора. Количество клемм, как правило, указывается последней цифрой в названии модели.

Основные поломки и ремонт

Поскольку домофон является довольно сложной сетью элементов и систем во всем здании, то нередки случаи проблем с подключением, коротких замыканий и обрывов.

Для того чтобы минимизировать подобные казусы, следует приобретать продукцию проверенных фирм, таких как Vizit. Но так как даже самая качественная техника не застрахована от поломок. Рассмотрим проблемы с которыми вы можете столкнуться при эксплуатации:

• «Клавиши функционируют, однако при вызове любого из абонентов происходит сигнал ошибки». В данном случае возможен обрыв соединения, необходимо проверить линии БВ-КМ, в норме напряжение на клеммах +LU= 5Вольт, на +LN=12Вольт. В случае обрыва, восстановить соединения.
• «Вызывной блок не отвечает на набор клавиш». Вероятнее всего отсутствует питание блока вызова, необходимо проверить соединение клемм Y1, и Y2, правильность их подключения и напряжение, в норме от 13 до 18Вольт.
• «При вызове абонента и снятии трубки с пульта, аппарат не переходит в режим голосовой связи». Неисправность пульта, проверка подключения к сети, в случае выхода из строя – замена.
• «Несколько, или единичный абонент не вызывается». Проверить соединение пульта абонента с коммутатором, а также соединение цепи на предмет короткого замыкания. В случае неисправности пульта – заменить.
• «При нажатии абонентом клавиши разблокировки замка, ничего не происходит». В случае если разблокировка не происходит только у одного абонента, заменить его пульт, если же проблема у всех пультов, то произвести осмотр и ремонт (по возможности) вызывного блока.
• «При вызове конкретного абонента, происходит вызов еще нескольких». Вероятно, короткое замыкание в цепях этих абонентов, также возможна неисправность коммутатора и неправильное подключение пультов.
• «Замок не открывается кнопкой и ключом». Вероятна проблема питания в цепи, либо вызывного блока. Возможно решение проблемы заменой шлейфа питания. В других случаях производиться диагностика процессора.
• «Замок всегда находиться в разблокированном состоянии». Неверное подключение замка, либо вызывного блока, а также вероятное короткое замыкание в этом контуре.

Настоятельно рекомендуется осуществлять ремонт и программирование любого аппарата, только при наличии профессиональных навыков и знаний, это сэкономит время и нервы, а также минимизирует вероятность повторных неисправностей. Также об особенностях ремонта домофонов данной марки вы можете прочесть в этой статье.

Правила эксплуатации и обслуживания

Для формирования безопасных условий и эффективной работы оборудования на весь заявленный срок эксплуатации, необходимо регулярно производить его осмотры и техобслуживание.

Сроки этих осмотров и обслуживания, регламентируются обслуживающей компанией, учитывая внешние факторы и условия работы, но не меньше чем один раз в год.

Для осуществления техосмотров и обслуживания назначаются квалифицированные специалисты, полностью ознакомленные со схемами соединения узлов системы, уникальными особенностями каждого из аппаратов, условиями эксплуатации, а также инструкциями по безопасности.

Порядок технического обслуживания заранее определен, и содержит в себе следующие виды работ:

• Оценка состояния заземлений вызывного блока и монтажной кабины в полном соответствии с требуемыми ГОСТ, актуальными в стране потребления на текущий момент.
• Осмотр и очистка внешних панелей вызывного блока, блока управления, доводчика двери, замка и кнопок. Оценка надежности креплений и осмотр на наличие у перечисленных выше узлов повреждений.
• Диагностика состояния линий коммуникации и стабильности соединений всех устройств.
• Диагностика функций системы контроля доступа по регламенту блоков этой системы.
• В случае истечения срока эксплуатации у каких-либо из перечисленных выше устройств системы контроля доступа, производиться их замена.

Если при осмотре всех узлов и устройств системы после истечения срока эксплуатации явных дефектов не выявлено, а также произведена успешная проверка изоляции элементов, сопротивление в системе составляет не менее 2 МОм и напряжении 500Вольт, и система работает исправно, допускается увеличение срока их работы до 10 лет.

Заключение

Проанализировав модельный ряд домофонов от компании Vizit, вы точно найдете вариант подходящий именно вам, ведь они представлены в широком спектре, для любых целей и назначений. Технологические характеристики современных моделей данной фирмы находятся на высоком уровне, а многолетний опыт работы позволяет гарантировать исправное функционирование на протяжении всего срока эксплуатации.

Необходимо отметить также, что в случае ремонта и замены элементов системы, рекомендуется использовать только оригинальные запчасти и инструменты, а также следить за регулярностью проводимых техосмотров, ведь в случае если условия эксплуатации будут грубо нарушены, могут возникнуть проблемы с дальнейшим гарантийным обслуживанием.

---

Поделиться новостью в соцсетях



svs.guru

Как устроен домофон – принцип работы домофона

Домофон представляет собой переговорное устройство, позволяющее находящемуся внутри человеку разрешить или не разрешить посетителю вход в помещение не выходя к нему для непосредственного контакта. После небольшого экскурса в историю, подробнее остановимся на том, как работает домофон.

Домофоны впервые появились в скандинавских странах и США в начале 50-х годов прошлого века. Примерно через 30 лет домофоны стали устанавливать в многоквартирных домах на территории СССР. Домофоны того времени представляли собой несложную аналоговую систему с симплексной связью (возможность поочередного разговора). Дальнейшее развитие схемотехнических и конструктивных решений привело к тому, что домофон в настоящее время превратился в сложное электронное изделие, обеспечивающее безопасность жилого или производственного помещения.



Классификация домофонов

Современные домофоны можно классифицировать по различным признакам. Так, в зависимости от количества обслуживаемых абонентов домофоны бывают:

• индивидуальные. Устанавливаются чаще всего в частных домах, располагая принимающие (абонентские) устройства в любых, удобных с точки зрения пользования, местах. Вызывная панель располагается у входной калитки;
• многоабонентские. Как правило, их устанавливают в подъездах многоквартирных домов, обеспечивая связь между посетителями и владельцами квартир.



Домофоны также отличаются способом обработки сигнала и бывают:

• аналоговые (координатно-матричные). Работают по принципу обычной телефонной связи с помощью аналогового коммутатора (мини АТС) и специального многожильного шлейфа, соединяющего коммутатор с квартирами;
• цифровые, отличие которых состоит в разводке по подъезду всего двух проводов.

Конструктивное исполнение и комплектация домофонов

В общем случае устройство домофона предусматривает наличие двух частей; вызывной панели и абонентского устройства. В отдельных случаях домофон может комплектоваться электромагнитным или электромеханическим замком.

• Вызывная панель — представляет собой устройство, заключенное в пылевлагозащищенный корпус, на передней панели которого размещены кнопки вызова, громкоговоритель и микрофон. Конструктивно корпус может устанавливаться непосредственно на стену у входной двери или предусматривать установку в специальную нишу, вырезанную в ней. Корпус изготавливается как из пластмассы, так и из металла. Возможно и его антивандальное исполнение.
• Абонентское устройство — чаще всего выполнено в виде телефонной трубки. В трубке кроме традиционных динамика и микрофона, размещают кнопку управления электромагнитным или электромеханическим замком. Возможна также связь между несколькими трубками одного домофона, однако в этом случае каждая трубка должна поддерживать функцию интеркома.



Принцип работы домофона

В общем случае домофон конструктивно состоит из двух блоков — вызывной панели и абонентского устройства, чаще всего выполненного в виде телефонной трубки. Домофон дополнительно может комплектоваться электромагнитным или электромеханическим замком. При этом замок открывается с помощью специального ключа или дистанционно из квартиры.



1. Индивидуальный домофон.

Индивидуальный домофон работает по схеме, использующей электромагнитные реле как для коммутации переговорных цепей, так и для коммутации силовых цепей исполнительных механизмов. Пользование домофоном осуществляется следующим образом:

• посетитель на вызывной панели нажимает кнопку вызова;
• замыкаются контакты, электрический сигнал приходит на абонентское устройство и подает сигнал вызова владельцу;
• владелец нажимает переговорную кнопку или снимает трубку домофона (зависит от модели домофона), при этом с помощью электромагнитного реле коммутируются соответствующим образом (поочередный или одновременный разговор) контакты микрофона и громкоговорителя внутренней панели (или абонентской трубки), соединяя ее таким образом с вызывной панелью.
• после разговора с посетителем, владелец может в зависимости от используемой модели домофона, выйти к входной двери и открыть ее или, при наличии дополнительной функции, нажать кнопку управления запорным механизмом и дистанционно открыть входную дверь.



2. Многоквартирный домофон.

Многоквартирный домофон работает по схеме мини АТС (аналоговой или цифровой):

1. Аналоговый (координатно-матричный) домофон. Наиболее распространен в настоящее время. Выпуск их был освоен еще в советское время. Такие домофоны обеспечивают переговорную связь, управление замком (при наличии такой функции) и проход всех жителей в подъезд, пользуясь однотипным ключом. Домофоны этого типа работают при условии подключения каждой квартиры к домофону двумя проводами. Один провод соответствует регистру десятков в номере квартиры, а второй — регистру единиц. По всему подъезду протягивают многожильный жгут, соединяя нужные провода от вызывной панели с абонентскими устройствами. «Сердцем» координатно-матричного домофона является коммутатор, который после нажатия кнопок, соответствующих номеру квартиры, коммутирует переговорное устройство, соединяя его с соответствующей квартирой.
2. Цифровой домофон в целом ничем не отличается от аналогового, только кодирование номеров квартир осуществляется в двоичной системе (цифровая передача данных). Это позволяет использовать для связи со всеми квартирами в подъезде двухжильный провод, что существенно облегчает монтаж устройства его ремонт и техническое обслуживание. Цифровой коммутатор безошибочно соединяет необходимый номер квартиры, набранный на вызывной панели, с номером закодированного абонентского устройства. Кроме того цифровой домофон имеет возможность осуществления дополнительных функций, таких как внутренняя связь между жильцами подъезда и диспетчером, обслуживающим данное устройство.



Подключение составных частей домофона

Подключение составных частей домофона осуществляется в зависимости от того, как устроен домофон и зависит как от его типа, так и от способа обработки сигнала.

1. Подключение составных частей домофона индивидуального типа.

В частных домах чаще всего используют двухканальные системы. Эти системы, в отличие от одноканальных, позволяют на одну вызывную панель подключить две системы управления, например замками входной двери и двери черного входа.

При подключении составных частей домофона сначала необходимо определить места их установки. При установке вызывной панели у входной калитки, к ней должна быть подведена линия электропитания напряжением 220 вольт. Для соединения вызывной панели с абонентским устройством может использоваться любой силовой или сигнальный кабель с количеством жил не менее пяти. Кабель необходимо экранировать от влияния внешних помех и поместить в специальный короб или металлорукав. Абонентское устройство домофона работает от батареек (малогабаритных аккумуляторов) питания. Соединение составных частей домофона между собой осуществляется согласно принципиальных электрических схем, входящих в комплект поставки изделия. При использовании беспроводной модели домофона процесс подключения еще более упрощается и предполагает прокладку силовых кабелей только к электромеханическим или электромагнитным замкам.



2. Подключение составных частей многоабонентских домофонов.

Так как существует два типа многоабонентских домофонов, то существует и две системы подключения: цифровая и координатная. Независимо от типа домофона к месту его установки необходимо подвести силовой кабель электропитания напряжением 220 вольт. При этом необходимо обеспечить соблюдение всех правил техники безопасности, чтобы уберечь жильцов многоквартирных ломов от поражения электрическим током

• Координатно — матричный тип домофонов наиболее распространен из-за дешевизны оборудования. Подключение этого типа домофонов отличается большой трудоемкостью. В корпусе вызывной панели размещается координатно-матричный коммутатор (аналог мини АТС), от него по подъезду проходит многожильный шлейф, провода которого делятся на «единицы» и «десятки». Каждая трубка отдельно подключается к домофону через коммутатор. При наличии небольшого количества квартир в подъезде используется встроенный коммутатор, когда каждая трубка подключается напрямую к панели вызова. Такой способ подключения проще в установке и эксплуатации, а также имеет меньшую стоимость.
• Цифровые домофоны обходятся жителям многоквартирных домов дороже (как в материалах так и в оборудовании), поэтому распространены они значительно меньше. При подключении цифрового домофона необходимо проложить по подъезду двухжильный кабель и к нему подключить параллельно все абонентские трубки. Затем на внутренней плате вызывной панели закодировать с помощью специальных джамперов (перемычек) каждую трубку в соответствии с номером квартиры. При наборе номера квартиры на вызывной панели, срабатывает трубка, соответствующая замкнутой комбинации джамперов.



GSM домофон

В последнее время все больше говорят о новинке, появившейся на рынке — о GSM домофоне. Это устройство, которое выполняя функции обычного домофона, обеспечивает дополнительно связь вызывной панели с мобильным телефоном владельца квартиры. Домофон передает вызов на заранее занесенный в его память номер мобильного телефона, а владелец квартиры может ответить как с помощью абонентской трубки домофона, так и непосредственно с мобильного телефона. Таким образом владелец квартиры имеет возможность получения информации о всех посещениях, которые имели место в его отсутствие.



Возможности использования

Домофон, это устройство, основное назначение которого заключается в контроле и обеспечении доступа в помещения, будь то частный коттедж, квартира в многоэтажном доме или офис. Пользователи домофона получают доступ в свои помещения, пользуясь ПИН-кодом или специальным ключом, а посетители могут войти только с разрешения владельца. Идентификация посетителя осуществляется посредством двусторонней связи посетителя с владельцем и дистанционным открытием замка двери (при наличии такой функции). Двусторонняя связь осуществляется с помощью специального переговорного устройства, выполненного в виде телефонной трубки. Кроме основной функции, обеспечения дуплексной или симплексной связи, трубка может быть оснащена кнопкой дистанционного открывания входной двери.



Несмотря на то, что схема работы домофона чрезвычайно проста и устройство обладает минимальным количеством функций, домофон является самым доступным средством решения многочисленных задач по охране каких-либо помещений.

videokontroldoma.ru
