Предварительный усилитель Hi-Fi на NE5532 своими руками

Приветствую, Самоделкины!
После проведения замеров усилителей звука на микросхемах TPA3116, автор YouTube канала «Radio-Lab» заметил, что некоторые усилители при подключении, например, к телефону или bluetooth модулю играют не в полную мощность, по замерам это видно.

Это касается и других усилителей. Связано это с тем, что некоторые усилители имеют невысокую чувствительность по входу. В итоге телефон или врезной модуль просто не могут раскачать такие усилители имея недостаточно мощный уровень выходного сигнала. Если усилитель нужно раскачать на полную, как вариант используют предварительные усилители или сокращенно предусилители. Предусилитель повышает уровень аудиосигнала от источника и потом уже усиленный сигнал идет на основной усилитель, и основной усилитель звука уже может играть в полную силу. По принципу работы очень похоже на слуховой аппарат, но для усилителя.

На некоторых моделях усилителей такой проблемы нет, на плате уже с завода есть встроенный предусилитель или он вообще не нужен.

Если вы уверены, что усилитель играет тихо именно потому, что слабый входной сигнал, то предусилитель можно докупить или собрать самому как отдельную плату и подключить проводами к основному усилителю звука.

В этой статье речь пойдет о том, как самостоятельно своими руками собрать предусилитель. Схема с однополярным питанием была найдена в интернете, хотя разных много.

Характеристики следующие:

Схема подключения такая:

Необходимые детали:

Для данного проекта автор изготовил печатную плату. Плата получилась компактной, для будущего предусилителя в самый раз.

На радиорынке были куплены необходимые радиодетали (можно заказать из Китая, но там их продают в основном пачками, да и ждать довольно-таки долго).

За усиление будет отвечать популярный сдвоенный операционный усилитель NE5532.

Сборку автор решил начать с установки постоянных резисторов. Чтобы не напутать с номиналами, он использует тестер радиодеталей. Для этого необходимо установить резистор в тестер и спустя буквально секунду тестер показал номинал 1кОм.


Ножки резистора загибаем так, чтобы установить деталь вертикально.

Затем ставим резистор на свое место и фиксируем паяльником. Далее припаиваем вторую ножку и потом запаиваем остальные 3 резистора номиналом 1кОм на свои места. После этого припаиваем 4 резистора по 220кОм и один на 100кОм.

Из обрезков ножек делаем перемычку и ставим ее на свое место. Далее устанавливаем на свои места конденсаторы, многослойный и дисковые. По ключу устанавливаем микросхему.


Подстроечных резисторов 2, каждый на свой канал, их места по бокам платы.

Электролитические конденсаторы нужно устанавливать обязательно соблюдая полярность. Устанавливаем их на плату в соответствии со схемой.


И вот, все необходимые детали установлены. Можно сказать, что предусилитель собран.

Напряжение питания от 6 до 16В, но в данном случае автор планирует его питать напряжением 24В, как и усилитель. Это уже для предусилителя много и нужно использовать понижающий стабилизатор. При питании от импульсного преобразователя были шумы, потому автор решил использовать линейный стабилизатор на 12В L7812.


В соответствии с распиновкой запаиваем стабилизатор на плату, а также припаиваем провода питания.

Теперь предусилитель собран. Вот такая небольшая плата получилось.

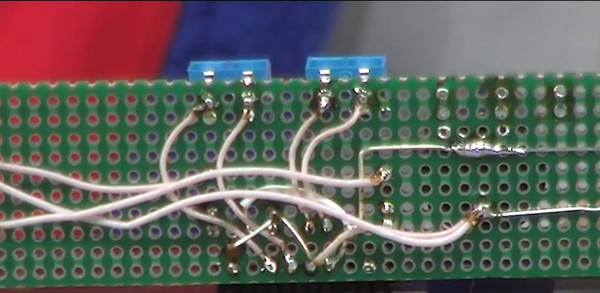

Плата стерео, на 2 канала. Для проверки на входы и выходы припаиваем экранированные провода чтобы не было помех. Посредине общий провод, рядом по бокам входы и ближе к краям выходы.

Для проверки автор запитал усилитель от аккумулятора, а сигнал будет видно на осциллографе. Источником синусоиды будет телефон. Подключаем осциллограф сначала на выход телефона. Максимально уровень выходного сигнала с телефона составил примерно 0,5В. Вот такая картина на максимальной громкости.

Теперь подключаем осциллограф на выход предусилителя. Питание предусилителя есть и проверяем его работоспособность. Под ее синусы поднимаем громкость и можно увидеть, что на выходе синус тоже есть и его уровень в разы больше, чем было с телефона. Это уже примерно 2В.


Уже можно сказать, что собранный предварительный усилитель работает и усиливает. Если входного сигнала много, то есть клиппинг.

Затем подключаем на второй канал.

И тут тоже синусоида есть. Также попробуем изменить частоту. Все работает, на плате есть две подстройки уровня, что позволяет настроить необходимый уровень усиления.

Сама синусоида без искажений, по предварительному усилителю все хорошо. Теперь давайте попробуем подключить его к усилителю. Как тестовый автор взял усилитель на 2-ух микросхемах TPA3116 и блок питания на 24 вольта для него.

На выходе почти 24В. В качестве нагрузки будет вот такой проволочный резистор на 4Ом.

На него подключен осциллограф чтобы видеть форму сигнала на выходе усилителя. Чтобы показать разницу сначала подадим сигнал напрямую с телефона, затем поднимаем громкость и напряжение на выходе усилителя получилось примерно 10В.

В пересчете на мощность, это примерно 25Вт. Вот на такую мощность данный телефон может раскачать этот усилитель при нагрузке в 4 Ома. А теперь все то же самое, но уже с предварительным усилителем, включенным между телефоном и усилителем. Все подключаем и поднимаем громкость.

Можно увидеть, что теперь сигнал на выходе усилителя уже выше, и это примерно 14,5В. В пересчете на мощность, это примерно 53Вт, что уже вдвое выше чем было. Если громкость поднять сильно, то уже наблюдается клиппинг.

Все расчеты примерные, но суть думаю понятна. Теперь этот усилитель на TPA3116 в паре с предусилителем может отдать максимальную мощность. А также предусилитель можно питать напрямую от усилителя. Для этого соблюдая полярность, подключаем провода питания предусилителя параллельно на провода питания усилителя.

Понижающий стабилизатор едва теплый. Запитали, теперь поднимаем громкость.

Все тоже самое, только от одного питания. Посторонних шумов нет, все хорошо. Собранный предварительный усилитель работает отлично. Его можно использовать и с другими усилителями, TPA3116 был взят автором для примера. Если чувствительность входа усилителя недостаточная, то одним из решений может быть установка предварительного усилителя. Но опять же нужно понимать, что может у вас усилитель слабый и установка предусилителя в этом случае проблему не решит, вы просто загоните свой усилитель в клиппинг, будут просто большие искажения и все. А так все работает, можете собирать и повторять. Плата универсальна и подойдет для многих усилителей звука. Этот предварительный усилитель один из многих, есть и другие. Полезные ссылки будут в описании под видеороликом автора (ссылка ИСТОЧНИК).

Благодарю за внимание. До новых встреч!

Видео:

Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Усилитель с HI-END качеством звучания

РадиоКот >Схемы >Аудио >Усилители >

Усилитель с HI-END качеством звучания

Вашему вниманию представляется усилитель с очень мягким, как ламповый усилитель звуком, но превосходящий ламповые усилители по другим параметрам (отношение сигнал/шум и нелинейные искажения).

Воспроизводимый звуковой диапазон: от 10Гц до 25кГц

Соотношение сигнал/шум:  не ниже 92dB (не взвешенное)

Нелинейные искажения: 0,001%

Подтолкнуло меня к созданию такого усилителя, любовь к очень хорошему и качественному звуку.

Пересмотрев массу всевозможных схем, сделал небольшой набросок принципиальной схемы усилителя. Позже столкнулся с поиском хорошего по качеству звучания операционного усилителя, занял такой поиск микросхемы в интернете на тот момент около 2 недель.

Первое условие — этот операционный усилитель должен быть высоковольтным, второе — очень качественным по соотношению сигнал/шум. До этого я собирал неплохие усилители на отечественной элементной базе микросхемах К544УД2 и К574УД1, а также на мощных выходных транзисторах КТ818 и КТ819. На тот момент их параметры меня полностью устраивали.

Но с появлением на наших прилавках современной импортной техники требования к такому усилителю стали намного выше, хотелось очень качественного звука, сравнимого по звучанию с ламповыми усилителями.

Итак, со всеми компонентами я определился, началась непосредственная сборка самого усилителя, а поскольку в то время я работал в сервисном центре, то и настройку со сборкой делал на работе в свободное от ремонта время.

Первый вариант усилителя выглядел так – это было только начало.

Поскольку на тот момент у меня еще не было ни корпуса, ни окончательно разведенных плат, устройство было собранно в коробке от упаковок ДВД проигрывателей. В таком виде оно проработало около месяца, и никаких казусов в работе не произошло.

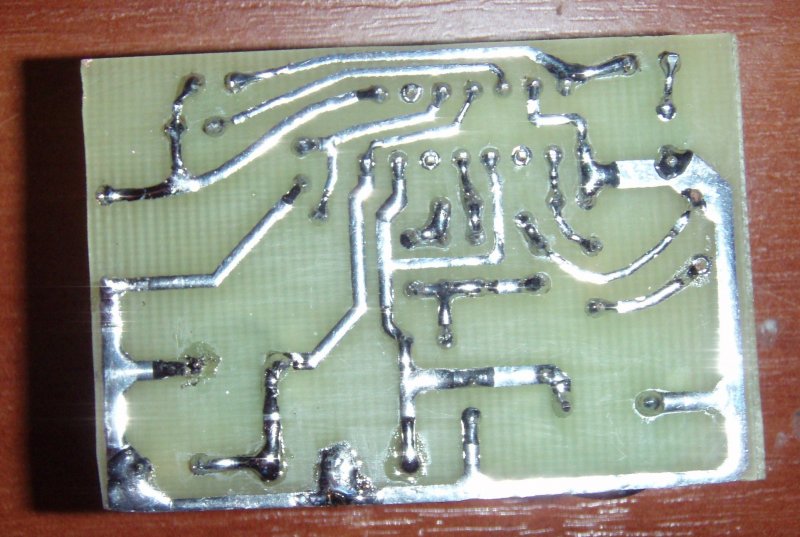

После этого я плотно взялся за разводку печатных плат и вот что из этого вышло.

Ну и как выглядят платы промышленного производства:

Схемотехника усилителя довольно проста в сборке и не содержит дефицитных элементов.
Все компоненты можно приобрести на любом радиорынке.
Классическое схемопостроение как входного, так и выходного каскадов, позволило выполнить очень простую в сборке схему усилителя и что немало важно нет никакой необходимости в его настройке.  Да именно в настройке он не нуждается, поскольку в схеме нет регулирующих элементов подстройки токов покоя выходного каскада, системы термостабилизации и т.п.

После сборки усилителя необходимо после включения в сеть проверить на выходе усилителя постоянное напряжение, оно должно быть в диапазоне +20/ -20мВ, при этом вход усилителя нужно замкнуть на землю. Если это напряжение находиться в пределах нормы усилитель готов к работе, не забудьте только выпаять перемычку по входу.
На операционном усилителе собрана схема усиления по напряжению, с коэффициентом усиления приблизительно на 25. Транзисторы VT1, VT2, VT5, VT6, VT7 и  VT8 включены по схеме ОЭ и выполняют функцию усилителей тока с коэффициентом 10.
 На транзисторах VT3 и VT4 собрана схема термостабилизации самого усилителя, и они, как и выходные транзисторы также находятся на радиаторе. Если эти транзисторы не будут укреплены на радиатор, то усилитель мгновенно нагреется до температуры свыше 90 градусов.
Максимальная температура нагрева усилителя при нагрузке и длительной его эксплуатации составляла 70 градусов.
Катушка L1 содержит от 16 до 20 витков намотанные в один слой провода ПЭВ-2 1мм.
Конденсаторы С2 и С7 желательно использовать металлобумажные, а остальные многослойная керамика.
Транзисторы можно использовать импортные, подходящие по параметрам.
При определенных изменениях в схеме мощность данного усилителя можно поднять до 100Вт.

Ниже прилагается фото собранного усилителя:

К сожалению, я не мастер по металлу и дереву, но вот что у меня из этого вышло.
Данный усилитель работает достаточно надежно уже на протяжении 8 лет и никаких проблем не происходило. Качество его звучания очень пристойное, где-то и превосходящее ламповые усилители по мягкости звука, не говоря о шумах и нелинейных искажениях самих ламповых усилителей. Да-да я не оговорился.
Были произведены сравнения по качеству звучания с такими моделями как NAD, Rotel, Arcam и Yamaha, данная схема усилителя превзошла все выше перечисленные модели по мягкости и качеству звука.
Существует два варианта плат под левую сторону и правую сторону, в архиве находится только левая сторона разводки платы.

Файлы:
Печатная плата в формате SL 5.0.

Все вопросы в Форум.

---

Как вам эта статья?	Заработало ли это устройство у вас?

www.radiokot.ru

Hi-Fi усилитель на микросхеме TDA7294 CAVR.ru

Рассказать в:
Hi-Fi усилитель на микросхеме TDA7294

Вступление

И это реально! Усилитель, несмотря на относительную простоту, обеспечивает довольно высокие параметры. Вообще-то, по правде говоря, у «микросхемных» усилителей есть ряд ограничений, поэтому усилители на «рассыпухе» могут обеспечить более высокие показатели. В защиту микросхемы (а иначе почему я и сам ее использую, и другим рекомендую?) можно сказать:

* схема очень простая
* и очень дешевая
* и практически не нуждается в наладке
* и собрать ее можно за один вечер
* а качество превосходит многие усилители 70-х … 80-х годов, и вполне достаточно для большинства применений (да и современные системы до 300 долларов могут ей уступить)
* таким образом, усилитель подойдет и начинающему, и опытному радиолюбителю (мне, например, как-то понадобился многоканальный усилитель проверить одну идейку. Угадайте, как я поступил?).

В любом случае, плохо сделаный и неправильно настроенный усилитель на «рассыпухе» будет звучать хуже микросхемного. А наша задача — сделать очень хороший усилитель. Надо отметить, что звучание усилителя очень хорошее (если его правильно сделать и правильно питать), есть информация, что какая-то фирма выпускала Hi-End усилители на микросхеме TDA7294! И наш усилитель ничуть не хуже!!!

Основные параметры

Я специально проведу замеры параметров микросхемы и опубликую отдельно (Работа усилителя на микросхеме TDA7293 (TDA7294) на «трудную» нагрузку). Здесь же скажу, что микросхема устойчиво работала на активную нагрузку 2…24 ома, на активное сопротивление 4 ома плюс либо емкость ~15 мкФ, либо индуктивность ~1,5 мГн. Причем на емкостной и индуктивной нагрузках (не таких сильных, как описано выше) искажения оставались малыми. Нужно отметить, что величина искажений сильно зависит от источника питания, особенно на емкостной нагрузке.
Параметр

Значение

Условия измерения
Рвых.макс, Вт (долговременная синусоидальная)

36

Напряжение питания +- 22В, Rн = 4 Ома
Диапазон частот по уровню -3 дБ

9 Гц — 50 кГц

Rн = 8 Ом, Uвых = 4 В
Кг, % (программой RMAA 5.5)

0,008

Rн = 8 Ом, Рвых = 16 Вт, f = 1 кГц
Чувствительность, В

0,5

Рвых.макс = 50 Вт, Rн = 4 Ом, Uип = +-27 В

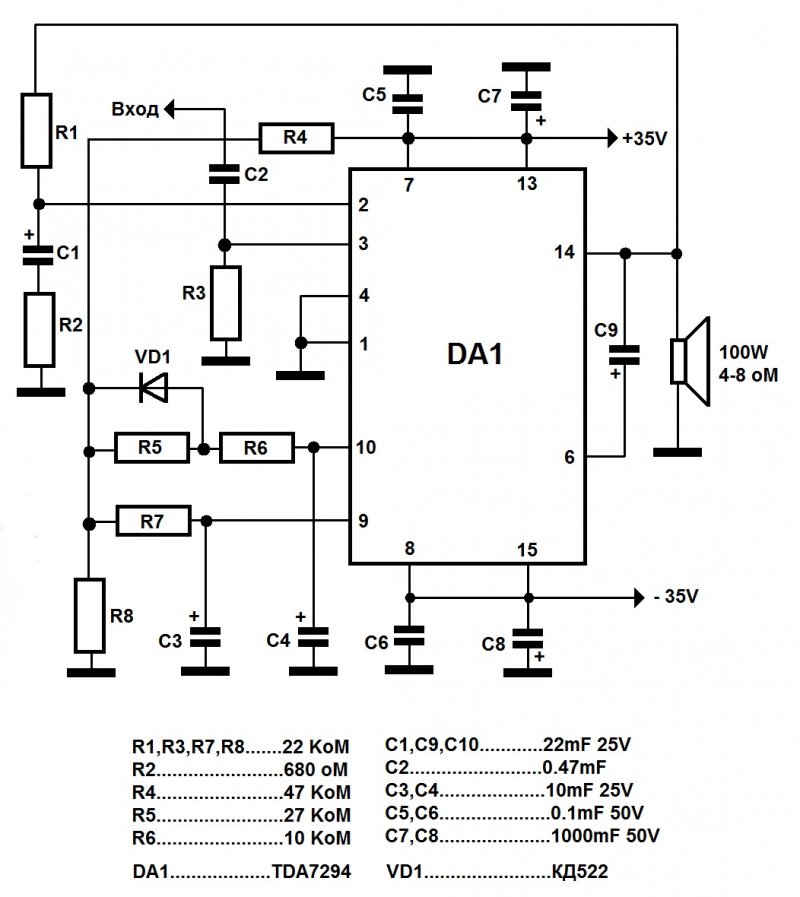

Схема

Схема этого усилителя — это практически повторение схемы включения, предлагаемой производителем. И это неслучайно — уж кто лучше знает, как ее включать. И наверняка не будет никаких неожиданностей из-за нестандартного включения или режима работы. Вот она, схема:

Признаюсь сразу — никаких 80-ти ватт (и тем более 100 Вт) от нее не получишь. Реально 40-60, но зато это будут честные долговременные ваты. В кратковременном импульсе можно получить гораздо больше, но это уже будет РМРО мощность, кстати, тоже честная (80-120 Вт). В «китайских» ватах это будет несколько тысяч, если кого интересует. Тысяч пять. Тут все сильно зависит от источника питания, и позже, я напишу, как увеличить мощность, при этом улучшив еще и качество звучания. Следите за рекламой!

Описание схемы

Входная цепочка R1C1 представляет собой фильтр нижних частот (ФНЧ), обрезающий все выше 90 кГц. Без него нельзя — ХХI век — это в первую очередь век высокочастотных помех. Частота среза этого фильтра довольно высока. Но это специально — я ведь не знаю, к чему будет подключаться этот усилитель. Если на входе будет стоять регулятор громкости, то в самый раз — его сопротивление добавится к R1, и частота среза снизится (оптимальное значение сопротивления регулятора громкости ~10 кОм, больше — лучше, но нарушится закон регулирования).

Далее цепочка R2C2 выполняет прямо противоположную функцию — не пропускает на вход частоты ниже 7 Гц. Если для вас это слишком низко, емкость С2 можно уменьшить. Если сильно увлечься снижением емкости, можно остаться совсем без низких. Для полного звукового диапазона С2 должно быть не менее 0,33 мкф. И помните, что у конденсаторов разброс емкостей довольно большой, поэтому если написано 0,47 мкф, то запросто может оказаться, что там 0,3! И еще. На нижней границе диапазона выходная мощность снижается в 2 раза, поэтому ее лучше выбирать пониже:

С2[мкФ] = 1000 / ( 6,28 * Fmin[Гц] * R2[кОм])

Резистор R2 задает входное сопротивление усилителя. Его величина несколько больше, чем по даташиту, но это и лучше — слишком низкое входное сопротивление может «не понравиться» источнику сигнала. Учтите, что если перед усилителем включен регулятор громкости, то его сопротивление должно быть раза в 4 меньше, чем R2, иначе изменится закон регулирования громкости (величина громкости от угла поворота регулятора). Оптимальное значение R2 лежит в диапазоне 33…68 кОм (большее сопротивление снизит помехоустойчивость).

Схема включения усилителя — неинвертирующая. Резисторы R3 и R4 создают цепь отрицательной обратной связи (ООС). Коэффициент усиления равен:

Ку = R4 / R3 + 1 = 28,5 раза = 29 дБ

Это почти равно оптимальному значению 30 дБ. Менять коэффициент усиления можно, изменяя резистор R3. Учтите, что делать Ку меньше 20 нельзя — микросхема может самовозбуждаться. Больше 60 его также делать не стОит — глубина ООС уменьшится, а искажения возрастут. При значениях сопротивлений, указанных на схеме, при входном напряжении 0,5 вольт выходная мощность на нагрузке 4 ома равна 50 Вт. Если чувствительности усилителя не хватает, то лучше использовать предварительный усилитель.

Значения сопротивлений несколько больше, чем рекомендовано производителем. Это во-первых, увеличивает входное сопротивление, что приятно для источника сигнала (для получения максимального баланса по постоянному току нужно чтобы R4 было равно R2). Во-вторых, улучшает условия работы электролитического конденсатора С3. И в-третьих, усиливает благотворное влияние С4. Об этом поподробнее. Конденсатор С3 последовательно с R3 создает 100%-ю ООС по постоянному току (так как сопротивление постоянному току у него бесконечность, и Ку получается равным единице). Чтобы влияние С3 на усиление низких частот было минимально, его емкость должна быть довольно большой. Частота, на которой влияние С3 становится заметной равна:

f [Гц] = 1000 / (6,28 * R3 [кОм] * С3 [мкФ] ) = 1,3 Гц

Эта частота и должна быть очень низкая. Дело в том, что С3 — электролитический полярный, а на него подается переменное напряжение и ток, что для него очень плохо. Поэтому чем меньше значение этого напряжения, тем меньше искажения, вносимые С3. С этой же целью его максимально допустимое напряжение выбирается довольно большим (50В), хотя напряжение на нем не превышает 100 милливольт. Очень важно, чтобы частота среза цепи R3С3 была намного ниже, чем входной цепи R2С2. Ведь когда проявляется влияние С3 из-за роста его сопротивления, то и напряжеине на нем увеличивается (выходное напряжение услителя перераспределяется между R4, R3 и С3 пропорционально их сопротивлениям). Если же на этих частотах выходное напряжение падает (из-за падения входного напряжения), то и напряжение на С3 не растет. В принципе, в качестве С3 можно использовать неполярный конденсатор, но я не могу однозначно сказать, улучшится от этого звук, или ухудшится: неполярный конденсатор это «два в одном» полярных, включенных встречно.

Конденсатор С4 шунтирует С3 на высоких частотах: у электролитов есть еще один недостаток (на самом деле недостатков много, это расплата за высокую удельную емкость) — они плохо работают на частотах выше 5-7 кГц (дорогие лучше, например Black Gate, ценой 7-12 евро за штуку неплохо работает и на 20 кГц). Пленочный конденсатор С4 «берет высокие частоты на себя», тем самым снижая искажения, вносимые на них конденсатором С3. Чем больше емкость С4 — тем лучше. А его максимальное рабочее напряжение может быть сравнительно небольшим.

Цепь С7R9 увеличивает устойчивость усилителя. В принципе усилитель очень устойчив, и без нее можно обойтись, но мне попадались экземпляры микросхем, которые без этой цепи работали хуже. Конденсатор С7 должен быть рассчитан на напряжение не ниже, чем напряжение питания.

Конденсаторы С8 и С9 осуществляют так называемую вольтодобавку. Через них часть выходного напряжения поступает обратно в предоконечный каскад и складывается в напряжением питания. В результате напряжение питания внутри микросхемы оказывается выше, чем напряжение источника питания. Это нужно потому, что выходные транзисторы обеспечивают выходное напряжение вольт на 5 меньше, чем напряжение на их входах. Таким образом, чтобы получить на выходе 25 вольт, нужно подать на затворы транзисторов напряжение 30 вольт, а где его взять? Вот и берем его с выхода. Без цепи вольтодобавки выходное напряжение микросхемы было бы вольт на 10 меньше, чем напряжение питания, а с этой цепью всего на 2-4. Пленочный конденсатор С9 берет работу на себя на высоких частотах, где С8 работает хуже. Оба конденсатора должны выдерживать напряжение не ниже, чем 1,5 напряжения питания.

Резисторы R5-R8, конденсаторы С5, С6 и диод D1 управляют режимами Mute и StdBy при включении и выключении питания (см. Режимы Mute и StandBy в микросхеме TDA7294/TDA7293). Они обеспечивают правильную последовательность включения/выключения этих режимов. Правда все отлично работает и при «неправильной» их последовательности , так что такое управление нужно больше для собственного удовольствия.

Конденсаторы С10-С13 фильтруют питание. Их использование обязательно — даже с самым наилучшим источником питания сопротивления и индуктивности соединительных проводов могут повлиять на работу усилителя. При наличии этих конденсаторов никакие провода не страшны (в разумных пределах)! Уменьшать емкости не стОит. Минимум 470 мкФ для электролитов и 1 мкФ для пленочных. При установке на плату необходимо, чтобы выводы были максимально короткими и хорошо пропаяны — не жалейте припоя. Все эти конденсаторы должны выдерживать напряжение не ниже, чем 1,5 напряжения питания.

И, наконец, резистор R10. Он служит для разделения входной и выходной земли. «На пальцах» его назначение можно объяснить так. С выхода усилителя через нагрузку на землю протекает большой ток. Может так случиться, что этот ток, протекая по «земляному» проводнику, протечет и через тот участок, по которому течет входной ток (от источника сигнала, через вход усилителя, и далее обратно к источнику по «земле»). Если бы сопротивление проводников было нулевым, то и ничего страшного. Но сопротивление хоть и маленькое, но не нулевое, поэтому на сопротивлении «земляного» провода будет появляться напряжение (закон Ома: U=I*R), которое сложится со входным. Таким образом выходной сигнал усилителя попадет на вход, причем эта обратная связь ничего хорошего не принесет, только всякую гадость. Сопротивление резистора R10 хоть и мало (оптимальное значение 1…5 Ом), но намного больше, чем сопротивление земляного проводника, и через него (резистор) во входную цепь попадет в сотни раз меньший ток, чем без него.

В принципе, при хорошей разводке платы (а она у меня хорошая) этого не произойдет, но с другой стороны, что-то подобное может случиться в «макромасштабе» по цепи источник_сигнала-усилитель-нагрузка. Резистор поможет и в этом случае. Впрочем, его можно вполне заменить перемычкой — он использован исходя из принципа «лучше перебдеть, чем недобдеть».

Источник питания

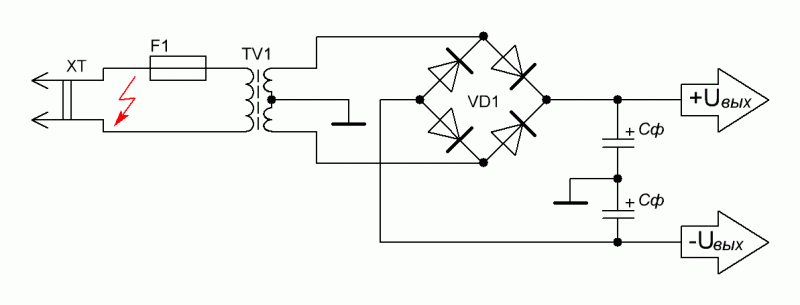

Усилитель питается двухполярным напряжением (т.е. это два одинаковых источника, соединенных последовательно, а их общая точка подключена к земле).

Минимальное напряжение питания по даташиту +- 10 вольт. Я лично пробовал питать от +-14 вольт — микросхема работает, но стОит ли так делать? Ведь выходная мощность получается мизерной! Максимальное напряжение питания зависит от сопротивления нагрузки (это напряжение каждого плеча источника):
Сопротивление нагрузки, Ом

Максимальное напряжение питания, В
4Ом= 27В
6 Ом=31
8 Ом=35

Эта зависимость вызвана допустимым нагревом микросхемы. Если микросхема установлена на маленьком радиаторе, напряжение питания лучше снизить. Максимальная выходная мощность, получаемая от усилителя приблизительно описывается формулой:

где единицы: В, Ом, Вт (я отдельно исследую этот вопрос и опишу), а Uип — напряжения одного плеча источника питания в режиме молчания.

Мощность блока питания должна быть ватт на 20 больше, чем выходная мощность. Диоды выпрямителя рассчитаны на ток не менее 10 Ампер. Емкость конденсаторов фильтра не менее 10 000 мкФ на плечо (можно и меньше, но максимальная мощность снизится а искажения возрастут).

Нужно помнить, что напряжение выпрямителя на холостом ходу в 1,4 раза выше, чем напряжение на втоичной обмотке трансформатора, поэтому не спалите микросхему! Простая, но довольно точная программа для расчета блока питания (zip-файл около 230 кБайт). И не забывайте, что для стереоусилителя нужен вдвое более мощный блок питания (при расчете по поредлагаемой программе все учитывается автоматически).

Обязательно должен быть предохранитель как минимум в первичной обмотке трансформатора! Помните, что высокое напряжение опасно для жизни, а короткое замыкание может привести к пожару!

В цепь «земли» предохранитель включать нельзя!

От импульсного источника схема тоже работает, но тут высокие требования предъявляются к самому источнику — малые пульсации, возможность отдавать ток до 10 ампер без проблем, сильных «просадок» и срывов генерации. Помните, что высокочастотные пульсации подавляются микросхемой гораздо хуже, поэтому уровень искажений может повысится в 10-100 раз, хотя «на вид» там все в порядке. Хороший импульсный источник, пригодный для Hi-Fi аудио — это сложное и недешевое устройство, поэтому изготовить «старомодный» аналоговый блок питания будет зачастую проще и дешевле.

Конструкция и детали

Весь набор документации (печатная плата в формате Sprint-Layout 4.0, схема в формате pdf, расположение деталей на плате в формате gif) упакованный в архив zip ~ 120 кбайт.

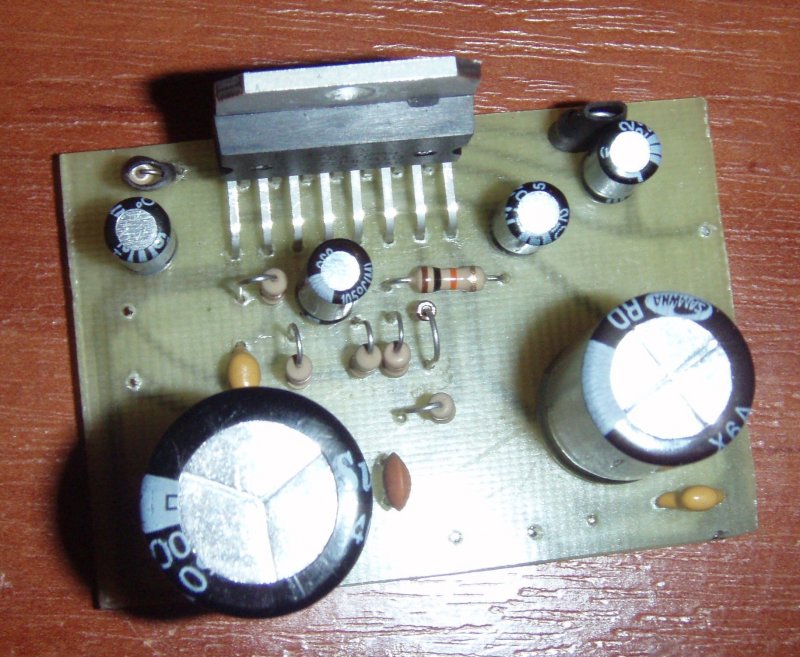

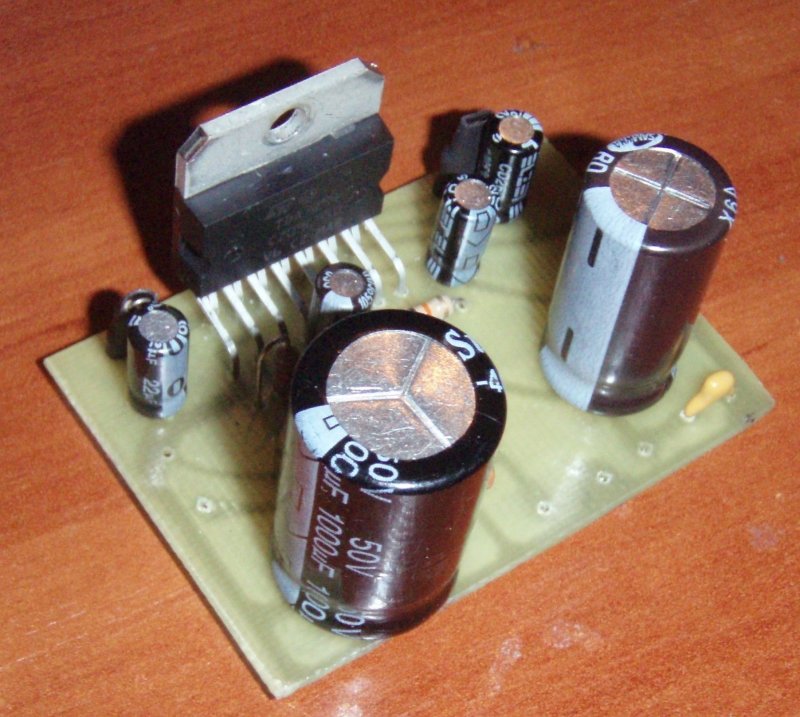

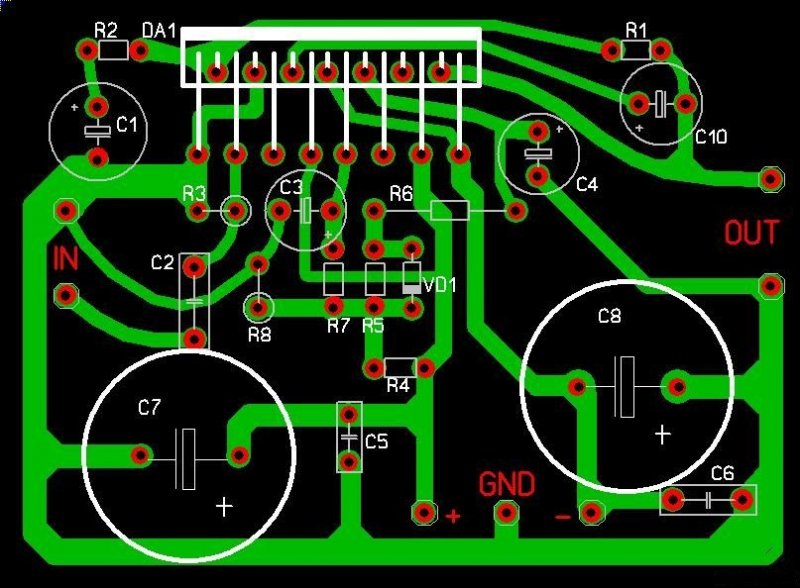

Печатная плата односторонняя и имеет размеры 65х70 мм:



На фото справа плата с микросхемой 7293, отличающаяся только расположением конденсаторов С8, С9.

Плата разведена с учетом всех требований, предъявляемых к разводке высококачественных усилителей. Вход разведен максимально далеко от выхода, и заключен в «экран» из разделенной земли — входной и выходной. Дорожки питания, обеспечивают максимальную эффективность фильтрующих конденсаторов (при этом длинна выводов конденсаторов С10 и С12 должна быть минимальна). В своей экспериментальной плате я установил клемники для подключения входа, выхода и питания — место под них предусмотрено (может несколько мешать конденсатор С10), но для стационарных конструкций лучше все эти провода припаять — так надежнее.

Широкие дорожки кроме низкого сопротивления обладают еще тем преимуществом, что труднее отслаиваются при перегреве. Да и при изготовлении «лазерно-утюжным» методом если где и не «пропечатается» квадрат 1 мм х 1 мм, то не страшно — все равно проводник не оборвется. Кроме того, широкий проводник лучше держит тяжелые детали (а тонкий может просто отклеиться от платы).

Дорожки рекомендуется облудить — и сопротивление меньше, и коррозия.

На плате всего одна перемычка. Она лежит под выводами микросхемы, поэтому ее нужно монтировать первой, а под выводами оставить достаточно места, чтобы не замкнуло.

Резисторы все, кроме R9 мощностью 0,12 Вт, Конденсаторы С9, С10, С12 К73-17 63В, С4 я использовал К10-47в 6,8 мкФ 25В (в кладовке завалялся… С такой емкостью даже без конденсатора С3 частота среза по цепи ООС получается 20 Гц — там, где не нужно глубоких басов, одного такого конденсатора вполне достаточно). Однако я рекомендую все конденсаторы использовать типа К73-17. Использование дорогих «аудиофильских» я считаю неоправданным экономически, а дешевые «керамические» дадут худший звук (это по идее, в принципе — пожалуйста, только помните, что некоторые из них выдерживают напряжение не более 16 вольт и в качестве С7 их использовать нельзя). Электролиты подойдут любые современные. На плате нанесена полярность подключения всех электролитических конденсаторов и диода. Диод — любой маломощный выпрямительный, выдерживающий обратное напряжение не менее 50 вольт, например 1N4001-1N4007. Высокочастотные диоды лучше не использовать.

В углах платы предусмотрено место для отверстий крепежных винтов М3 — можно крепить плату только за корпус микросхемы, но все же надежнее еще и прихватить винтами.

Микросхему обязательно установить на радиатор площадью не менее 350 см2. Лучше больше. В принципе в нее встроена тепловая защита, но судьбу лучше не искушать. Даже если предполагается активное охлаждение, все равно радиатор должен быть достаточно массивным: при импульсном тепловыделении, что характерно для музыки, тепло более эффективно отбирается теплоемкостью радиатора (т.е. большая холодная железка), нежели рассеиванием в окружающую среду.

Металлический корпус микросхемы соединен с «минусом» питания. Отсюда возникают два способа установки ее на радиатор:

1. Через изолирующую прокладку, при этом радиатор может быть электрически соединен с корпусом.
2. Напрямую, при этом радиатор обязательно электрически изолирован от корпуса.

Первый вариант рекомендуется, если вы собираетесь ронять в корпус металлические предметы (скрепки, монеты, отвертки), чтобы не было замыкания. При этом прокладка должна быть по возможности тоньше, а радиатор — больше.

Второй вариант (мой любимый) обеспечивает лучшее охлаждение, но требует аккуратности, например не демонтировать микросхему при включенном питании.

В обоих случаях нужно использовать теплопроводящую пасту, причем в 1-м варианте она должна быть нанесена и между корпусом микросхемы и прокладкой, и между прокладкой и радиатором.

Налаживание усилителя

Общение в интернете показывает, что 90% всех проблем с аппаратурой составляет ее «неналаженность». То есть, спаяв очередную схему, и не сумев ее наладить, радиолюбитель ставит на ней крест, и вовсеуслышанье объявляет схему плохой. Поэтому наладка — самый важный (и зачастую самый сложный) этап создания электронного устройства.

Правильно собранный усилитель в налаживании не нуждается. Но, поскольку никто не гарантирует, что все детали абсолютно исправны, при первом включении нужно соблюдать осторожность.

Первое включение проводится без нагрузки и с отключенным источником входного сигнала (лучше вообще закоротить вход перемычкой). Хорошо бы в цепь питания (и в «плюс» и в «минус» между источником питвния и самим усилителем) включить предохранители порядка 1А. Кратковременно (~0,5 сек.) подаем напряжение питания и убеждаемся, что ток, потребляемый от источника небольшой — предохранители не сгорают. Удобно, если в источнике есть светодиодные индикаторы — при отключении от сети, светодиоды продолжают гореть не менее 20 секунд: конденсаторы фильтра долго разряжаются маленьким током покоя микросхемы.

Если потребляемый микросхемой ток большой (больше 300 мА), то причин может быть много: КЗ в монтаже; плохой контакт в «земляном» проводе от источника; перепутаны «плюс» и «минус»; выводы микросхемы касаются перемычки; неисправна микросхема; неправильно впаяны конденсаторы С11, С13; неисправны конденсаторы С10-С13.

Убедившись, что с током покоя все ОК, смело включаем питание и измеряем постоянное напряжение на выходе. Его величина не должна превышать +-0,05 В. Большое напряжение говорит о проблемах с С3 (реже с С4), или с микросхемой. Бывали случаи, когда «межземельный» резистор либо был плохо пропаян, либо вместо 3 Ом имел сопротивление 3 кОм. При этом на выходе была постоянка 10…20 вольт. Подключив к выходу вольтметр переменного тока, убеждаемся, что переменное напряжение на выходе равно нулю (это лучше всего делать с замкнутым входом, или просто с неподключенным входным кабелем, иначе на выходе будут помехи). Наличие на выходе переменного напряжения говорит о проблемах с микросхемой, или цепями С7R9, С3R3R4, R10. К сожалению, зачастую обычные тестеры не могут измерить высокочастотное напряжение, которое появляется при самовозбуждении (до 100 кГц), поэтому лучше всего здесь использовать осциллограф.

Если и тут все в порядке, подключаем нагрузку, еще раз проверяем на отсутствие возбуждения уже с нагрузкой, и все — можно слушать!

Но лучше все же провести еще один тест. Дело в том, что самым, на мой взгляд, мерзким видом возбуждения усилителя, является «звон» — когда возбуждение появляется только при наличии сигнала, причем при его определенной амплитуде. Потому что его трудно обнаружить без осциллографа и звукового генератора (да и устранить непросто), а звук портится коллосально из-за огромных интермодуляционных искажений. Причем на слух это обычно воспринимается как «тяжелый» звук, т.е. без всяких дополнительных призвуков (т.к. частота очень высокая), поэтому слушатель и не знает, что у него усилитель возбуждается. Просто послушает, и решит, что микросхема «плохая», и «не звучит».

При правильной сборке усилителя и нормальном источнике питания такого быть не должно.

Однако иногда бывает, и цепь С7R9 как раз и борется с такими вещами. НО! В нормальной микросхеме все ОК и при отсутствии С7R9. Мне попадались экземпляры микросхемы со звоном, в них проблема решалась введением цепи С7R9 (поэтому я ее и использую, хоть в даташите ее и нет). Если подобная гадость имеет место даже при наличии С7R9, то можно попробовать ее устранить, «поигравшись» с сопротивлением (его можно уменьшить до 3 Ом), но я бы не советовал использовать такую микросхему — это какой-то брак, и кто его знает, что в ней еще вылезет.

Проблема в том, что «звон» можно увидеть только на осциллографе, при подаче на усилитель сигнала со звукового генератора (на реальной музыке его можно и не заметить) — а это оборудование есть далеко не у всех радиолюбителей. (Хотя, если хотите эти делом хорошо заниматься, постарайтесь такие приборы заметь, хотя бы где-то ими пользоваться). Но если желаете качественного звука — постарайтесь провериться на приборах — «звон» — коварнейшая вещь, и способен повредить качеству звучания тысячей способов.

---

Раздел: [Усилители мощности низкой частоты (ламповые)]
Сохрани статью в:
Оставь свой комментарий или вопрос:

---

---

www.cavr.ru

Усилитель низкой частоты на микросхеме TDA7294

Собранный модуль УНЧ на микросхеме TDA7294

В комплекте поставки — два модуля. Для стерео усилителя. По описанию товара обещают 85 Вт при двухполярном питании 30 В.

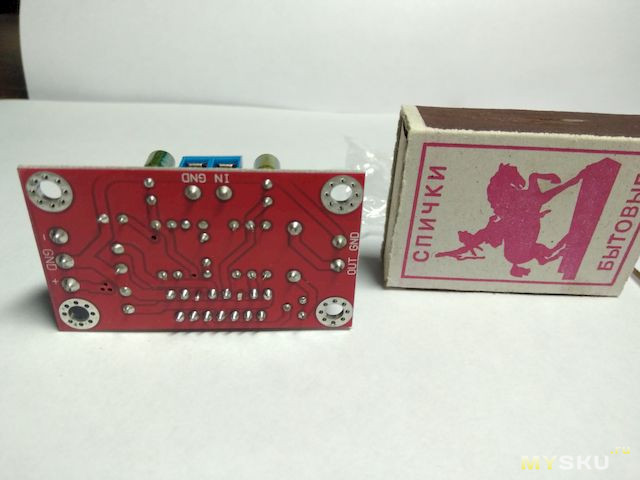

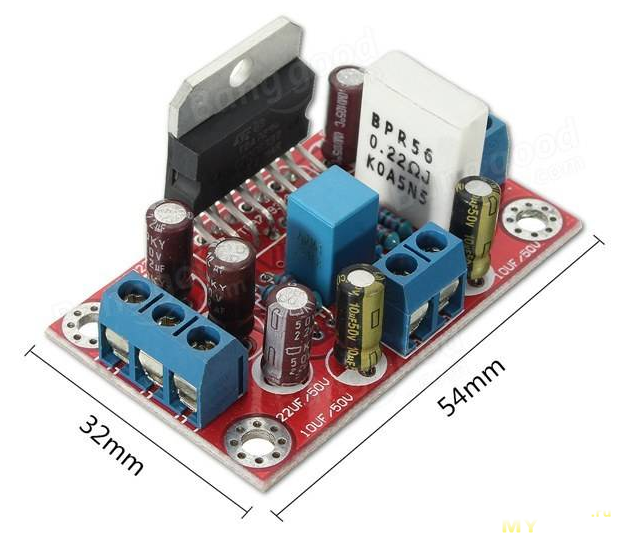

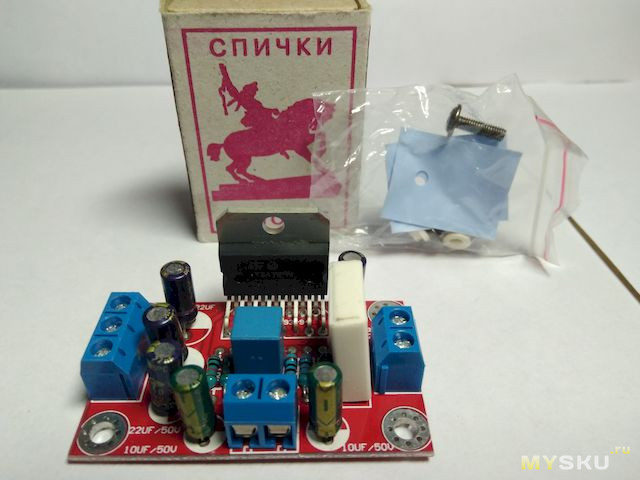

Модули весьма компактного размера:

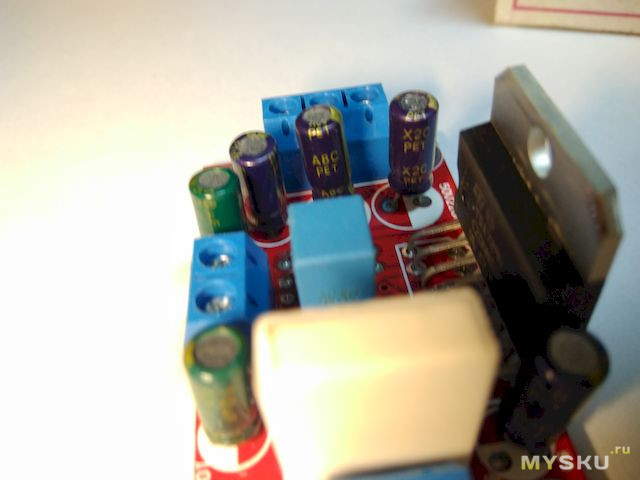

Мои фото модулей:

На этой фотке видно, что прокладки из комплекта годятся для мощных транзисторов, а не для этой микросхемы:

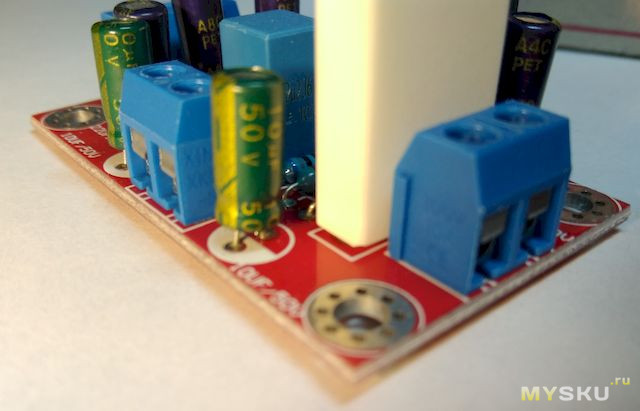

Аккуратно все собрано, флюс отмыт:

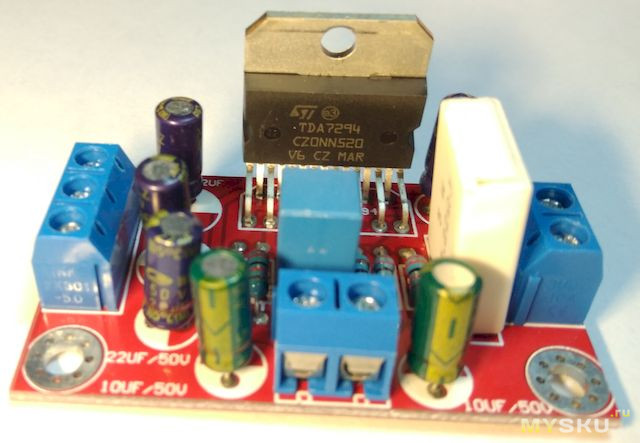

Фото микросхемы:

Электролиты Noname на 50 В, 22 мкФ и 10 мкФ;


Микросхема TDA7294 — мощный УНЧ класса АВ на полевых транзисторах. Есть защита от перегрева, от короткого замыкания выхода. Есть режим Stand by, Mute — тут в этом наборе все это отключено. Весьма популярная микросхема. Микросхема может выдать 100 Ватт при двухполярном питанием 40 В на нагрузку 8 Ом. Обычно на микросхему подают двухполярку в 35-37 В — микросхема может взорваться, если напряжение будет больше 40 В. Для нагрузки в 4 Ома — двухполярное питание в 27 В. Иначе микросхема не успевает отдавать тепло на радиатор, перегревается и срабатывает защита от перегрева. На радиатор устанавливать микросхему нужно обязательно.

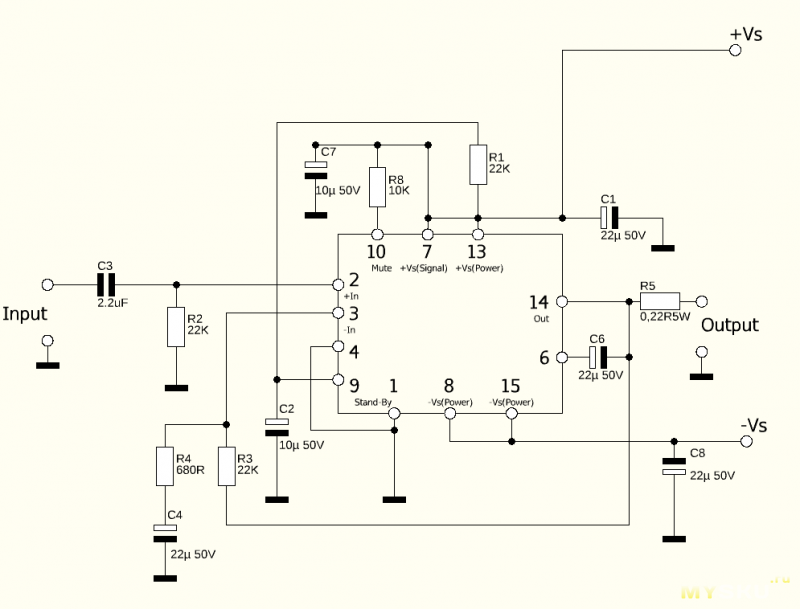

На странице товара зачем-то привели мостовую схему включения этой микросхемы. Тут обычное включение. Вот схема — восстановил по плате. Могут быть ошибки:

В микросхеме есть возможность раздельного питания сигнального каскада и силовых транзисторов УНЧ. Тут судя по схеме эта возможность не используется. Цепей Буше и Зобеля тоже нет.

Для тестов использовал двухполярное питание +26/-26 вольт.

Трансформатор 250 ВА, переменка 18 В, диодный мост и две батареи из конденсаторов 18800 мкФ на шину.

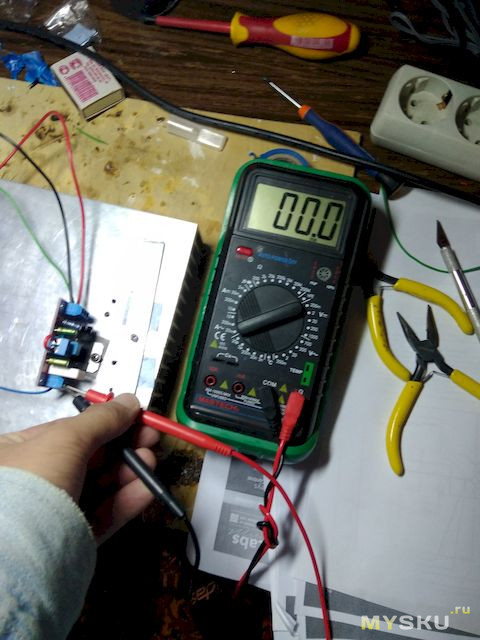

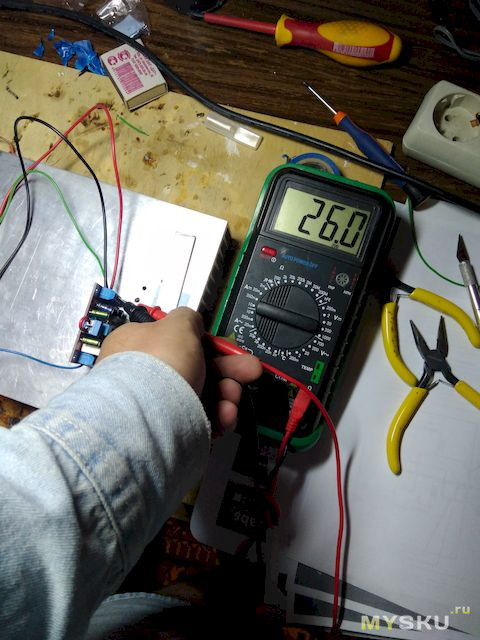

После подключения питания проверим постоянку на выходе (тестер одним щупом на выход и вторым — на землю)

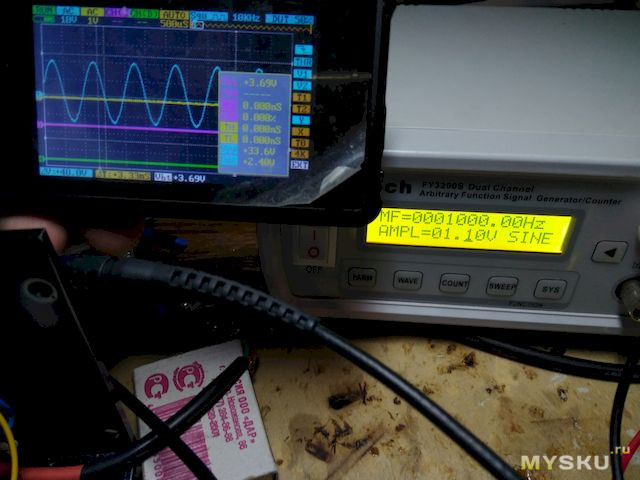

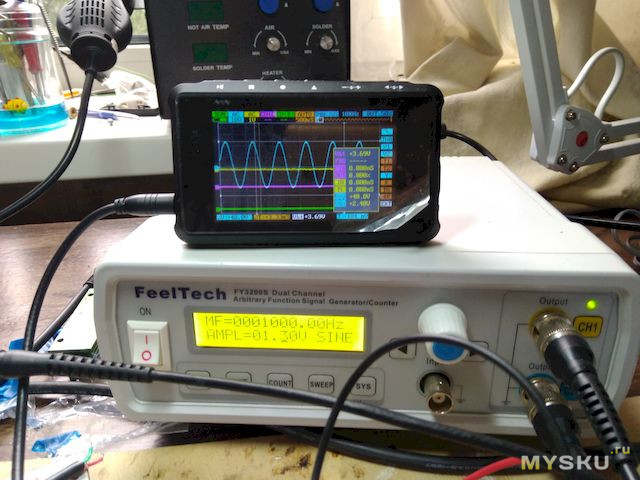

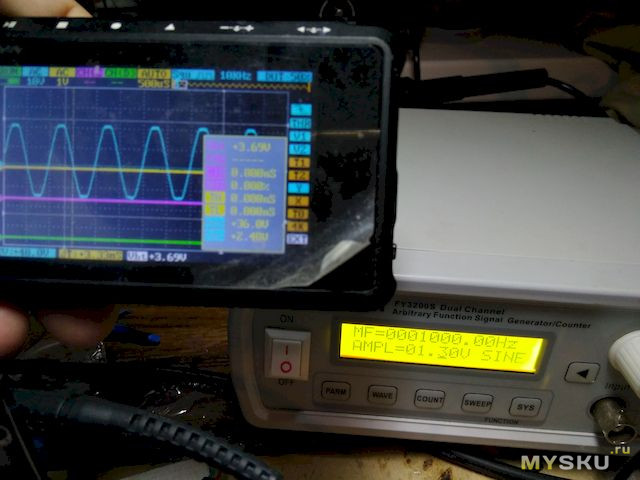

Тесты на нагрузку 4 Ом:

Pmax=70.56 Ватт Prms=35.3 Ватт. На входе — напряжение 1.1 В между мин и макс сигнала.
Если подать больше — начинается клиппинг:

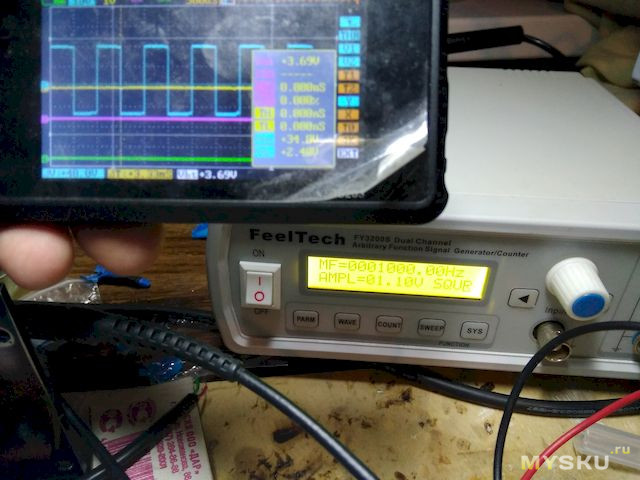

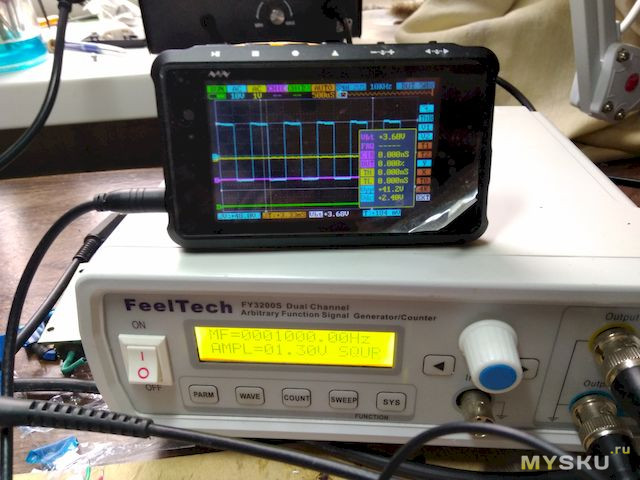

Прямоугольник:

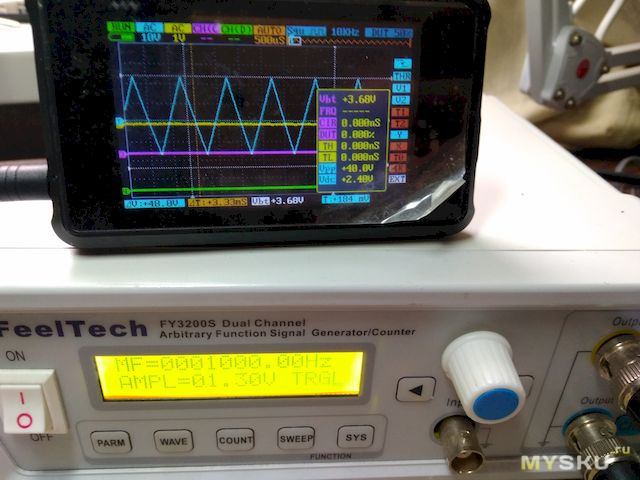

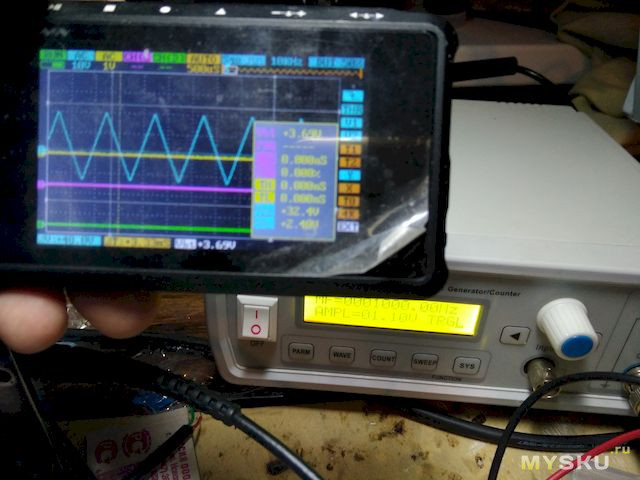

Пила:

Нагрузка 8 Ом:

Pmax=50 Ватт Prms=25 Ватт. На входе — напряжение 1.3 В между мин и макс сигнала.

Прямоугольник:

Пила:

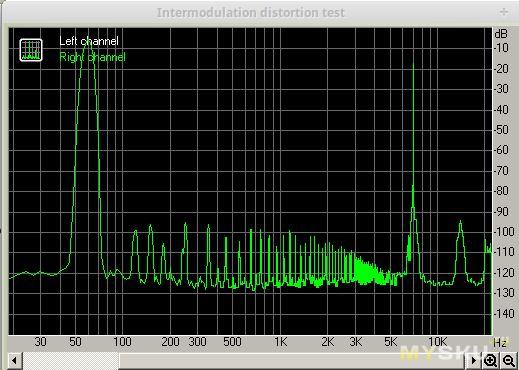

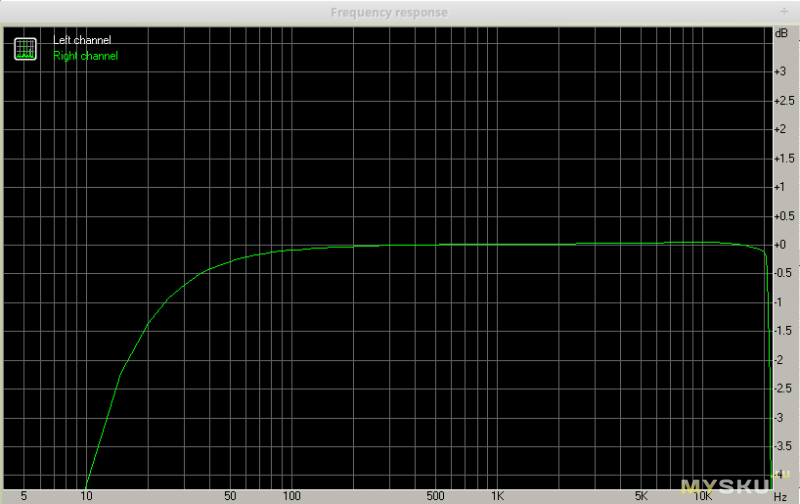

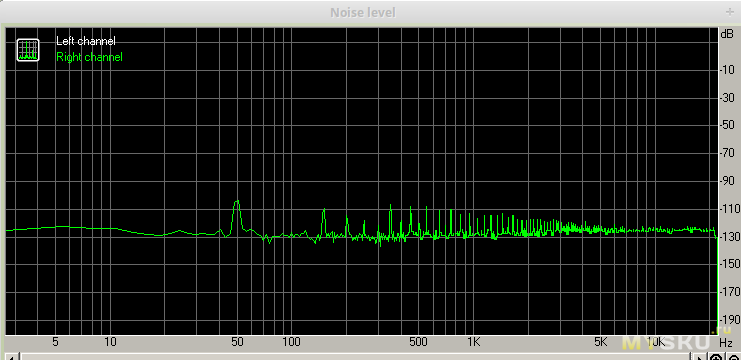

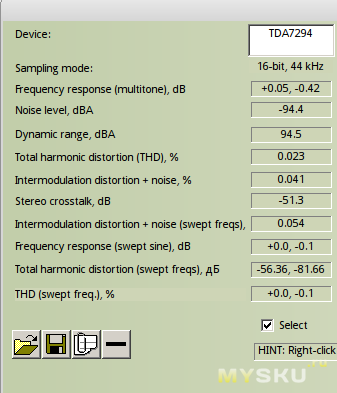

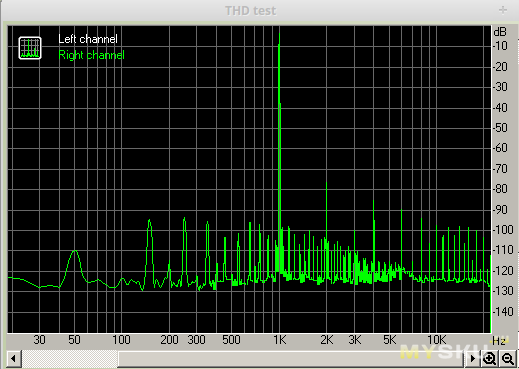

Замеры в программе RMAA (8 Ом нагрузка, Pmax=30 Ватт )

Выводы по УНЧ на этой микросхеме:
Как видно по измерениям — очень качественный УНЧ. Послушал на колонках — играет хорошо, чисто. Фона нет, высокие немного цикают. Барабан (например, в композиции Amon Amarth — First Kill (Jomsviking)) звучит как-то не жестко, ватно немного. НЧ-СЧ-ВЧ достаточно сбалансированны. Слушал пару усилителей на конкуренте — LM3886 — там середина выделялась — не комфортно слушать было. Тут все ок.

Вывод — TDA7294 мне понравилась.
На плате есть место для замены конденсаторов-фильтров по питанию на емкость в 220 мкФ.

Компактный размер. Набор из подобных микросхем можно включать параллельно и в мост. Если использовать 6 таких комплектов (по три параллельно и в мост) — то можно получить при соотв. питании мощность под 300 ВТ — УНЧ АB класса.

Хотя знатоки говорят, что древние оригиналы TDA7294 звучали лучше, чем современные китайские.

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

mysku.ru

Усилитель 100 Вт на TDA7294

Усилитель мощности НЧ на TDA7294

Статья посвящается любителям громкой и качественной музыки. TDA7294 (TDA7293) – микросхема усилителя низкой частоты производства французской фирмы THOMSON. Схема содержит полевые транзисторы, что обеспечивает высокое качество звучания и мягкий звук. Простая схема, мало добавочных элементов делает схему доступной для изготовления любому радиолюбителю. Правильно собранный усилитель из исправных деталей начинает работать сразу и в наладке не нуждается.

Усилитель мощности звуковой частоты на микросхеме TDA 7294 отличается от остальных усилителей такого класса:

• высокая выходная мощность,
• широкий диапазон напряжения питания,
• низкий процент гармонических искажений,
• «мягкий» звук,
• мало «навесных» деталей,
• невысокая стоимость.

Применять можно в радиолюбительских аудиоустройствах, при доработке усилителей, акустических систем, устройств аудиотехники и т.д.

На рисунке ниже показана типовая принципиальная схема усилителя мощности для одного канала.

Микросхема TDA7294 это мощный операционный усилитель, коэффициент усиления которого устанавливается цепью отрицательной обратной связи, включенной между его выходом (14 выв. микросхемы) и инверсионным входом (выв. 2 микросхемы). Прямой сигнал поступает на вход (выв. 3  микросхемы). Цепь состоит из резисторов R1 и конденсатора С1. Изменяя значения сопротивлений R1 можно подстроить чувствительность усилителя под параметры предварительного усилителя.

Структурная схема усилителя на TDA 7294

Технические характеристики микросхемы TDA7294

Напряжение питания	7,5 — 40 вольт
Номинальное напряжение питания	30 вольт
Максимальная выходная мощность на нагрузке 4 Ом (пит +/-30В)	100 Ватт
Максимальная выходная мощность на нагрузке 8 Ом(пит +/-37В)	100 Ватт
Входное сопротивление	22 кОм
Чувствительность	750 мВ
Коэф.гармонических искажений, при мощности 60 ватт	не более 0,5%
Частотный диапазон	40Гц — 20кГц
Сопротивление нагрузки	4 — 8 Ом

Технические характеристики микросхемы TDA7293

Напряжение питания	12 — 50 вольт
Номинальное напряжение питания	30 вольт
Максимальная выходная мощность на нагрузке 4 Ом( пит +/-30В)	110 Ватт
Максимальная выходная мощность на нагрузке 8 Ом( пит +/-45В)	140 Ватт
Входное сопротивление	22 кОм
Чувствительность	700 мВ
Коэф.гармонических искажений, при мощности 60 ватт	не более 0,1%
Частотный диапазон	40Гц — 20кГц
Сопротивление нагрузки	4 — 8 Ом

Принципиальная схема усилителя на TDA7294

Для сборки этого усилителя понадобятся следующие детали:

1. Микросхема TDA7294 (или TDA7293)
2. Резисторы мощностью 0.25 вата
R1 – 680 Om
R2, R3, R4 – 22 kOm
R5 – 10 kOm
R6 – 47 kOm
R7 – 15 kOm
3. Конденсатор плёночный, полипропиленовый:
C1 – 0.74 mkF
4. Конденсаторы электролитические:
C2, C3, C4 – 22 mkF 50 volt
C5 – 47 mkF 50 volt
5. Резистор переменный сдвоенный — 50 kOm

На одной микросхеме можно собрать моно усилитель. Чтобы собрать стерео усилитель, надо сделать две платы. Для этого все необходимые детали умножаем на два, кроме сдвоенного переменного резистора и БП. Но об этом позже.

Печатная плата усилителя на микросхеме TDA 7294

Монтаж элементов схемы выполнен на печатной плате из одностороннего фольгированного стеклотекстолита.

Похожая схема, но немного побольше элементов, в основном конденсаторов. Включена схема задержки включения по входу «mute» выв.10. Это сделано для мягкого, без хлопков, включения усилителя.

На плату устанавливается микросхема, у которой удалены не использующиеся выводы: 5, 11 и 12. Производите монтаж проводом с сечением не менее 0,74 мм2. Саму микросхему необходимо установить на радиатор площадью не менее 600 см2. Радиатор не должен касаться корпуса усилителя так, как на нём будет отрицательное напряжение питания. Сам же корпус необходимо соединить с общим проводом.

Если использовать меньшую площадь радиатора, необходимо сделать принудительный обдув, поставив вентилятор в корпус усилителя. Вентилятор подойдёт от компьютера, напряжением на 12 вольт. Саму микросхему следует крепить на радиатор с помощью теплопроводной пасты. Радиатор не соединять с токоведущими частями, кроме шины отрицательного питания. Как писали выше, металлическая пластина сзади микросхемы соединена с цепью отрицательного питания.

Микросхемы для обоих каналов можно установить на один общий радиатор.

Блок питания для усилителя.

Блок питания представляет собой понижающий трансформатор с двумя обмотками напряжением 25 вольт и силой тока не менее 5 ампер. Напряжение на обмотках должно быть одинаковым и конденсаторы фильтра тоже. Нельзя допускать перекоса напряжения. При подаче двухполярного питания на усилитель, оно должно подаваться одновременно!

Диоды в выпрямителе лучше поставить сверхбыстрые, но в принципе подойдут и обычные типа Д242-246 на ток не менее 10А. Желательно параллельно каждому диоду припаять конденсатор ёмкостью 0,01 мкф. Также можно использовать готовые диодные мосты с такими же параметрами по току.

Конденсаторы фильтра C1 и C3 имеют ёмкость 22.000 мкф на напряжение 50 вольт, конденсаторы C2 и C4 имеют ёмкость 0,1 мкф.

Напряжение питания в 35 вольт должно быть только при нагрузке 8 Ом, если у вас нагрузка 4 Ома, то напряжение питания надо уменьшить до 27 вольт. В этом случае напряжение на вторичных обмотках трансформатора должно быть 20 вольт.

Можно использовать два одинаковых трансформатора мощностью 240 ватт каждый. Один из них служит для получения положительного напряжения, второй — отрицательного. Мощность двух трансформаторов составляет 480 ватт, что вполне подойдет для усилителя с выходной мощностью 2 х 100 Ватт.

Трансформаторы ТБС 024 220-24 можно заменить на любые другие мощностью не менее 200 Ватт каждый. Как писали выше питание должно быть одинаковое — транcформаторы должны быть одинаковые!!! Напряжение на вторичной обмотке каждого трансформатора от 24 до 29 вольт.

Схема усилителя повышенной мощности на двух микросхемах TDA7294 по мостовой схеме.

По такой схеме для стерео варианта понадобится четыре микросхемы.

Технические характеристики усилителя:

• Максимальная выходная мощность на нагрузке 8 Ом (пит. +/- 25В) — 150 Вт;
• Максимальная выходная мощность на нагрузке 16 Ом (пит. +/- 35В) — 170 Вт;
• Сопротивление нагрузки: 8 — 16 Ом;
• Коэф. гармонических искажений, при макс. мощности 150 ватт, напр. 25В, нагр. 8 Ом, частоте 1 кГц — 10%;
• Коэф. гармонических искажений, при мощности 10-100 ватт, напр. 25В, нагр. 8 Ом, частоте 1 кГц — 0,01%;
• Коэф. гармонических искажений, при мощности 10-120 ватт, напр. 35В, нагр. 16 Ом, частоте 1 кГц — 0,006%;
• Частотный диапазон (при нер. АЧХ 1 db) —  50Гц … 100кГц.

Вид готового усилителя в деревянном корпусе с прозрачной верхней крышкой из оргстекла.

Для работы усилителя в полную мощность нужно подать необходимый уровень сигнала на вход микросхемы, а это не менее 750мВ. Если сигнала не хватает, то нужно собрать для раскачки предварительный усилитель.

Схема предварительного усилителя на TDA1524A

Налаживание усилителя

Правильно собранный усилитель в налаживании не нуждается, но  никто не гарантирует, что все детали абсолютно исправны, при первом включении нужно соблюдать осторожность.

Первое включение проводится без нагрузки и с отключенным источником входного сигнала (лучше вообще закоротить вход перемычкой). Хорошо бы в цепь питания (и в «плюс» и в «минус» между источником питания и самим усилителем) включить предохранители порядка 1А. Кратковременно (~0,5 сек.) подаем напряжение питания и убеждаемся, что ток, потребляемый от источника небольшой — предохранители не сгорают. Удобно, если в источнике есть светодиодные индикаторы — при отключении от сети, светодиоды продолжают гореть не менее 20 секунд: конденсаторы фильтра долго разряжаются маленьким током покоя микросхемы.

Если потребляемый микросхемой ток большой (больше 300 мА), то причин может быть много: КЗ в монтаже; плохой контакт в «земляном» проводе от источника; перепутаны «плюс» и «минус»; выводы микросхемы касаются перемычки; неисправна микросхема; неправильно впаяны конденсаторы С11, С13; неисправны конденсаторы С10-С13.

Убедившись, что с током покоя все нормально, смело включаем питание и измеряем постоянное напряжение на выходе. Его величина не должна превышать +-0,05 В. Большое напряжение говорит о проблемах с С3 (реже с С4), или с микросхемой. Бывали случаи, когда «межземельный» резистор либо был плохо пропаян, либо вместо 3 Ом имел сопротивление 3 кОм. При этом на выходе была постоянка 10…20 вольт. Подключив к выходу вольтметр переменного тока, убеждаемся, что переменное напряжение на выходе равно нулю (это лучше всего делать с замкнутым входом, или просто с не подключенным входным кабелем, иначе на выходе будут помехи). Наличие на выходе переменного напряжения говорит о проблемах с микросхемой, или цепями С7R9, С3R3R4, R10. К сожалению, зачастую обычные тестеры не могут измерить высокочастотное напряжение, которое появляется при самовозбуждении (до 100 кГц), поэтому лучше всего здесь использовать осциллограф.

Далее подключаем нагрузку и ещё раз проверяем на отсутствие возбуждения с нагрузкой.

Всё! Можно наслаждаться любимой музыкой!

П О П У Л Я Р Н О Е:

• Музыкальный центр своими руками

Как просто сделать самодельный музыкальный центр?

Если у Вас завалялась старая акустическая система, а ещё лучше если она активная, то из неё легко можно сделать хороший музыкальный центр.

Для этого сейчас в Китае можно купить MP3 панель и пристроить её к Вашей колонке.

В нём будет поддержка USB флешки, SD карты, FM приемника, bluetooth, а также управление с пульта ДУ.

Подробнее…

• Ламповый усилитель 60Вт своими руками

Простой ламповый усилитель НЧ на 60Вт

Всё большую популярность набирают усилители на лампах. Достоинством ламповых усилителей является качество звука. Звук усиливаемый ламповым усилителем получается мягким по сравнению с усилителем на биполярных транзисторах.

Предлагаемая схема усилителя мощности низкой частоты А.Баева отличается тем, что она собрана из широко распространенных радиодеталей, схема отработана и легко настраивается.

Подробнее…

• Простое самодельное переговорное устройство по одно- или двухпроводной линии

Как обеспечить громкоговорящей связью, скажем, два пункта, удален­ных друг от друга на значительное расстояние? Подобная задача возникает в школе, пионерском лагере, в небольшом поселке или далеко удаленных комнатах дома. И во всех подобных случаях приходит на помощь переговорное устройство.

Подробнее…

— н а в и г а т о р —

Популярность: 71 320 просм.

ПОДЕЛИТЕСЬ С ДРУЗЬЯМИ

www.mastervintik.ru

Очень простой мощный усилитель на микросхеме

Я бы сказал, что это просто супер простой усилитель, содержащий все четыре элемента и выдающий мощность 40 Вт на два канала!
4 детали и 40 Вт х 2 выходной мощности Карл! Это находка для автолюбителей, так как питается усилитель от 12 Вольт, полный диапазон от 8 до 18 Вольт. Его можно запросто встраивать в сабвуферы или акустические системы.
Все сегодня доступно благодаря использованию современной элементной базы. А именно микросхеме — TDA8560Q.

Кстати купить ее можно на за сущие копейки тут – TDA8560Q

Это микросхема фирмы «PHILIPS». Ранее была в ходу TDA1557Q, на которой можно также собрать стерео усилитель с выходной мощностью 22 Вт. Но её в последствии модернизировали, обновив выходной каскад и появилась TDA8560Q с выходной мощностью 40 Вт на канал. Также аналогом является TDA8563Q.

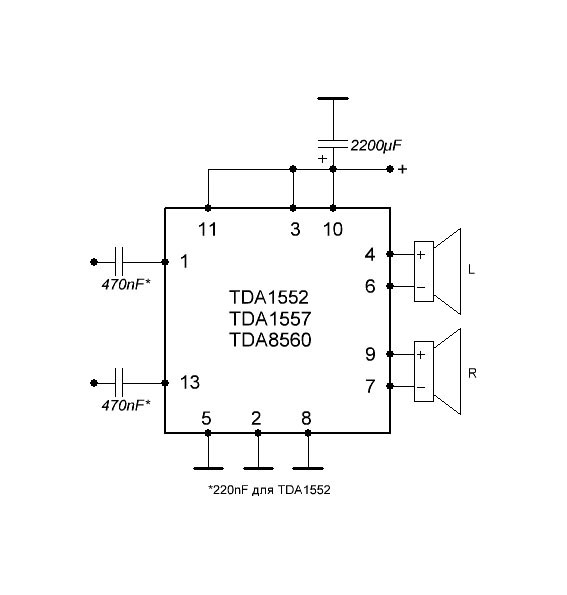

Схема автомобильного усилителя на микросхеме

На схеме микросхема, два входных конденсатора и один фильтрующий. Фильтрующий конденсатор указан с минимальной емкостью 2200 мкФ, но лучшем решением будет взять 4 таких конденсатора и запараллелить, так вы обеспечите более стабильную работу усилителя на низких частотах. Микросхему нужно обязательно устанавливать на радиатор, чем больше, тем лучше.

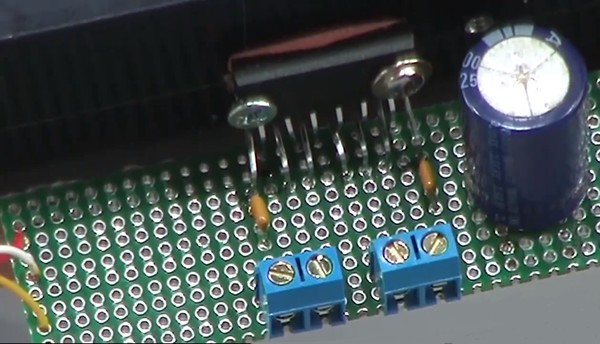

Сборка простого усилителя

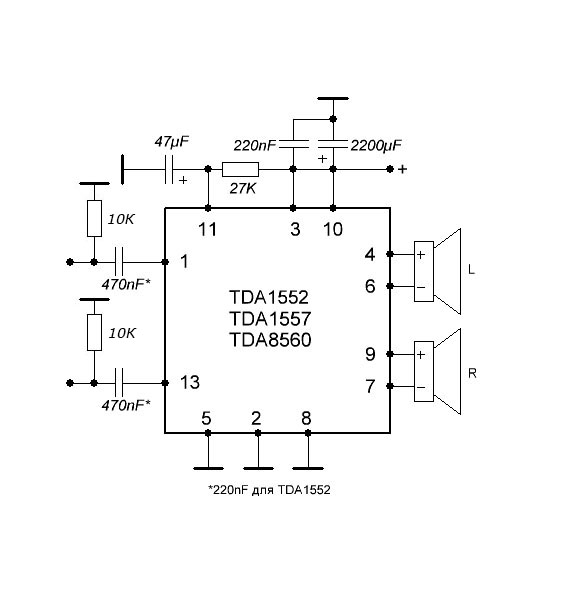

Также можно увеличить в схеме число компонентов, повышающих надежность при эксплуатации, но не принципиально.

Тут добавилось ещё пять деталей, объясню для чего. Два резистора на 10 К Ом уберут фон, если к схеме идут длинные провода. Резистор 27 К Ом и конденсатор 47 мкФ дают плавный пуск усилителя без щелчков. А конденсатор 220 пF отфильтрует высокочастотные помехи идущие по проводам питания. Так что я рекомендую доработать схему этими узлами, лишним не будет.
Хочу ещё добавить, что усилитель развивает полную мощность только на нагрузке 2 Ома. На 4 Ом будет где-то порядка 25 Вт, что тоже очень неплохо. Так что нашу советскую акустику раскачает.
Низковольтное, однополярное питание дает дополнительные плюсы: использование в автомобильной акустике, дома же можно питать от старого компьютерного блока питания.
Минимальное количество компонентов позволяет встраивать усилитель в замен старому, вышедшему из строя, на микросхеме других марок.

Смотрите видео теста усилителя

sdelaysam-svoimirukami.ru

Простой усилитель на TDA7294 мощностью 100 Вт

Разновидностей бюджетных усилителей довольно много и это один из них. Схема очень проста и содержит в своем составе всего одну микросхему, несколько резисторов и конденсаторов. Характеристики усилителя довольно серьезные, при столь незначительных затратах. Выходная мощность достигает 100 Вт в максимальной мощности. Абсолютно чистый выход равен 70 Вт.

Характеристики усилителя

Более подробные характеристики усилителя на TDA7294:

• Питание двухполярное со средней точкой от 12 до 40 В.

• F вых. — 20-20000 Гц

• Р вых. макс. (пит.+-40V, Rн=8 Ом) — 100 Вт.

• Р вых. макс. (пит.+-35V, Rн=4 Ом) — 100 Вт.

• К гарм. (Рвых.=0.7 Р макс.) — 0.1%.

• Uвх — 700 мВ.

Микросхема TDA7294 дешевая и стоит копейки, покупал — ТУТ.

Схема усилителя на TDA7294

Такие усилители отлично работают в паре, поэтому делайте таких таких два и у вас получится простой стерео усилитель. Более подробные характеристики усилителя и схем включения можно посмотреть в даташит на микросхему TDA7294.
Блок питания для усилителя желательно выбирать в полтора раза мощнее, так что учтите.

Печатная плата усилителя

Рисунок расположения элементов:

Скачать в плату в формате lay:
plata.zip [16,13 Kb] (cкачиваний: 1351)
При печати выставить масштаб 70%.

Готовый усилитель

Микросхему необходимо устанавливать на радиатор, лучше с вентилятором, так как он будет меньше в размерах. Делать печатную плату совсем не обязательно. Можно взять макетную с большим количеством отверстий и собрать усилитель минут за 30.
Я советую вам собрать столь простой усилитель, который себя отлично зарекомендовал.

Блок питания

Блок питания полнен по классической схеме с трансформатором 150 Вт. Рекомендую брать трансформатор с кольцевым сердечником, так как он мощнее, меньше и излучает минимум сетевых помех и электромагнитного фона переменного напряжения. Фильтрующие конденсаторы каждого плеча 10000 мкФ.

Собирайте свой усилитель и до новых встреч!

sdelaysam-svoimirukami.ru

No related posts.
