Электромеханический будильник слава схема – Доработка электромеханических часов-будильника Янтарь

В. РИНСКИЙ,

г. Ивано-Франковск

Большой популярностью у населения пользуются часы-будильник «Слава». Их достоинства: высокая точность хода, экономичность, невысокая стоимость, современное оформление. Тем не менее возможно­сти электронного будильника можно значительно расширить, оснастив его рядом приспособлений.

Несколько слов о принципе действия будильника «Слава». Самовозбуждаю­щийся генератор У1 (см. схему) синхро­низирует магнитный маятник (баланс) N — S, колебания которого индуктируют управляющие импульсы в связанных контурах LI, L2, включенных в цепь транзистора VI. Колебания маятника пе­редаются часовому механизму У2, пре­образуясь во вращательное движение шестерен и стрелок. Механизм сопря­жен с узлом установки звонка УЗ; при его срабатывании в заданное время за­мыкается контакт S1. Если предвари­тельно была нажата кнопка S2 электро­звонка У4, цепь электромагнита К1 пе­риодически разрывается контактом К1.1 и молоточек якоря ударяет по чашке звонка.

Аккуратно извлеките из корпуса ме­ханизм часов, при этом постарайтесь не нанести царапин на поверхность про­зрачной передней панели. Теперь присту­пайте к усовершенствованию будильника.

Подсветку циферблата, облегчающую пользование часами в темное время су­ток, осуществляют лампы накаливания HI, h3 МН-1-0,68. Вместо них можно применить более доступные (но менее экономичные) лампы МН-2,5-0,15. Они загораются при кратковременном нажа­тии на кнопку S3, изготовленную из кон­тактных пластин от неисправных реле или полосок нагартованной латуни.

Управление звонком позволяет огра­ничить продолжительность его звучания без нажима на кнопку S2. Благодаря этому уменьшается расход энергии эле­мента G1 и износ контакта К1.1. В раз­рыв цепи питания электрозвонка (пока­зано на схеме штриховой линией) вклю­чают гнездовой разъем XI и замыкают перемычкой Е1. Если звонком хотят управлять дистанционно, в гнезда XI включают вилку Х2, соединенную па­рой гибких проводов с выключателем S4. Им можно отключать звонок, не приближаясь к часам. Для автоматиче­ского ограничения длительности звона в гнезда XI включают вилку ХЗ с вмон­тированной лампой накаливания Н4. Со­противление ее нити накаливания при комнатной температуре мало, и покача-лу звонок звучит достаточно громко.

Разогрев нити увеличивает ее сопротив­ление, и через несколько секунд звон будильника ослабевает или совсем пре­кращается.

Сигнализация, например, в соседнее помещение осуществляется в заданное время с помощью абонентского громко­говорителя, подключаемого к гнездам Х4 параллельно обмотке электромагнита К!. Сигнал подается в виде рокота или треска.

Если сигнализацию необходимо пере­дать на большое расстояние, вместо ре­зистора R2 (показан на схеме прерыви­стой линией) включают первичную об­мотку трансформатора Т1 с последова­тельно соединенной лампой накаливания НЗ. Вторичную обмотку Т1 через разъ­ем Х5 связывают парой гибких проводов с удаленным сигнальным устройством У6: абонентский громкоговоритель для звуковой сигнализации или неоновую лампу типа ТН-0,2 (МН-3, МН-7 и т. д.) — для световой.

Трансформатор Т1 — малогабаритный с коэффициентом трансформации 1:5 — 1 : 10. В частности, хорошо работает трансформатор с сердечником Ш8 X 8, обмотка I содержит 200 витков ПЭЛ 0,23, II — 1700 витков ПЭЛ 0,12. Мож­но использовать соответствующим обра­зом перемотанные трансформаторы от радиоприемников ВЭФ-12, ВЭФ-201 и др. Датчик минутных сигналов может ока­заться полезным, например, для контро­ля времени при фотоработах, особенно если их нужно выполнять в полной тем­ноте (обработка цветных фотоматериа­лов). Датчик представляет собой кон­тактную пару, установленную в часовом механизме (см. рис.).

Принципиальная схема усовершенствованных часов.

Датчик минутных сигналов: 1 — зубча­тое колесо, 2 — верхняя платина, 3 — гнездо, 4 — колонка, 5 — спи­раль, 6 — подвижный контактный штырь, 7 — крепежный винт, 8 — ниж­няя платина.

К одной из спиц «минутного» (совершающего 1 об/мин) зубчатого колеса припаивают подвиж­ный контактный штырь — отрезок сталь­ной проволоки 0 0,2 — 0,3 мм. Паять нужнб быстро, хорошо нагретым паяль­ником с изогнутым стержнем. Затем к нижней платине механизма крепежным винтом привинчивают изоляционную ко­лонку с установленным на ней гнездом. К нему припаивают неподвижную кон­тактную пластину — спираль из сталь­ной проволоки 0 0,2 — 0,3 мм. В каче­стве колонки подойдет керамическая оболочка от конденсатора КБГ-И или корпус резистора МЛТ; с него наждач­ной бумагой счищается краска и токо-проЕОдящий слой. Колонку размещают в проеме верхней платины механизма часов, а в задней стенке их корпуса, про­тив гнезда сверлят отверстие 0 8 мм. Если это гнездо соединить перемычкой с нижним по схеме гнездом разъема Х4, то при замкнутой кнопке S2 ежеминут­но будет срабатывать звонок, Его продолжительность регулируют в пределах 2 — 5 с, оттягивая пинцетом кончик спи­рали, соприкасающейся со штырем из проволоки.

Механические усилия, необходимые для замыкания и размыкания контактов, вызывают, естественно, некоторое за­медление хода часов. Для восстановле­ния его точности в регуляторе хода (см. рис.) нужно повернуть поводок примерно на 15″ в направлении, указанном стрел­кой. Окончательную установку произво­дят по сигналам точного времени, вра­щая регулировочный винт через отвер­стие в задней стенке корпуса.

Регулятор хода часов: I — регулиро­вочный винт, 2 — спираль маятника, 3 — поводок, 4 — маятник.

Звуковой эффект, подобный стуку мет­ронома (частотой 5 Гц), можно полу­чить, включив последовательно с эле­ментом G1 резистор сопротивлением 33 — 100 Ом и подсоединив его ко вхо­ду усилителя низкой частоты. При со­противлении 10 — 18 Ом того же резис­тора звук отдаленно напоминает пти­чий щебет.

Внешний вид часов с дополнениями показан на рисунке. Лампы HI, h3 установлены в отверстиях в верхних уг­лах циферблата и прикрыты непрозрач­ными белыми накладками, чтобы прямой свет не попадал в глаза. Лампа КЗ смонтирована под кнопкой S2, в кото­рой прорезана щель размером 15×5 мм. Благодаря этому обстоятельству облег­чается выключение будильника в тем­ноте. В прорези, расположенной в верх­ней части корпуса, расположена кноп­ка S3, Ее контактные пластины установ­лены на изоляционной колодке, укреп­ленной позади циферблата.

Трансформатор Т1 помещен в нише, образованной дном, правой и задней стенками корпуса. На последней уста­новлены гнезда XI и Х4, а также распо­ложено отверстие против гнезда датчи­ка минутных импульсов.

Моделист-конструктор N 8 за 1983 г.

OCR Pirat

nauchebe.net

Часы будильник «СЛАВА» калибр 5671 (11 камней), или «Позвони мне, позвони!»

Есть вещи, которые сопровождают человека всю его активную жизнь. Одна из таких вещей — будильник. Есть будильники попроще, есть сложнее. Дорогие и совсем уж дешевые, электронные и механические. Но поскольку будильник — вещь необходимая, то он оформлялся даже в дорожном варианте, чтобы всегда можно было захватить его с собой в поездку, командировку, да мало ли куда. Разумеется, для таких целей нужен был надежный механизм, который бы не подвел в самых ответственных случаях. И был такой будильник — СЛАВА на механизме 5671, оснащенный прочным красивым металлическим складным футляром. Он служит мне верой и правдой с 1985-го года, но время от времени требует внимания к себе, напоминая о таковой необходимости нарушением хода, а то и остановкой. Правда, это случается нечасто, лет эдак в пять-шесть разок. И вот как раз вчера, глянув на часы, заметил, что до показаний точного времени не хватает пяти минут… Что, друг, похоже, пора на профилактику?

Для начала пару слов о характеристиках:
«Слава» часы — будильники механические на 11 камнях. Мой экземпляр выпущен во втором квартале 1985-го года, о чем красноречиво сообщает клеймо на мосте сигнального механизма.
5671 — «механизм будильника механического часов „Слава“ с централь­ной сигнальной стрелкой» © — инструкция.
Средний суточный ход ±120 сек/сутки (реально можно настроить куда как лучше)
Число полуколебаний в час (BPH) — 18000.
Запас хода — 36 часов (реально -30-32 часа)
Длительность интервала времени подачи звукового сигнала — не менее 20 с,
Отклонение времени включения звукового сигнала от уста­новленного плюс-минус 8 мин ( ничего, настроим!)
Средний срок службы — 7 лет (и вы это серьёзно?)

Число камней — одиннадцать. Тут надо бы детализировать. Четыре камня — это бушоны баланса, два проходных, два накладных. Один камень — эллипс, импульсный камень. Два камня — палеты анкерной вилки. Ещё четыре — опоры оси анкерной вилки и анкерного колеса. Итого — одиннадцать. Получается, что на камнях собран только спуск. Ангренаж установлен в латунные втулки. Но это — механизм будильника, а будильник — это, как правило, четыре камня в балансе и то хорошо.

Ладно. Переберем механизм часов. Точнее, его ходовую часть. Механизм звонка разбирать не будем. Он прекрасно промывается и без этого. Кроме того, там есть определенная часть пластмассовых деталей, которые лучше не тревожить лишний раз, если они выполняют свою функцию.
Вообще будильники требуют довольно частой профилактики. Это вызвано особенностями конструкции. Они собраны в практически открытых корпусах даже без элементарной защиты от пыли. Пыль проникает вовнутрь через отверстия для органов управления, зазоры звонковой части, налипает на детали с соответствующим результатом. Особенно подвержены этому механизмы, смазанные, что называется «от души». В таких масло растекается по платине и мостам, пыль прилипает на масло и покрывает детали, словно ковер. Поэтому к смазке нужно относиться очень внимательно и ни в коем случае не допускать передозировки масла и его растекания по деталям калибра.

REM: Одну секундочку. Кажется, я сказал «спуск». Пожалуй, тут самое время разобраться из каких узлов состоит механизм часов с анкерным спуском. Разумеется, это источник энергии. В нашем случае используется энергия сжатой пружины. Далее — вычислительный механизм. Да-да, именно так. Нужно же пересчитать секунды в минуты, минуты в часы и если есть календарь, то и в дни недели и числа месяца. В более сложных часах высчитать фазы луны, месяцы, годы, високосные годы… да, это — небольшой механический процессор, представляющий собой систему зубчатых колёс, то есть, ангренаж, который передает энергию от двигателя балансовому регулятору и отсчитывает количество его колебаний. Чтобы отобразить показания, необходимо иметь устройство индикации. В стрелочных часах этой цели служит стрелочный механизм. Иногда достаточно и одной стрелки, но классический вариант начинается с двух — часовой и минутной. И теперь о сердце часов — балансном механизме, отвечающем за верность хода. Нам же нужен генератор временных (ударение на «Ы»), замечу, — точных временных интервалов. Для этого в часах служит маятник или одна из его форм — баланс. Он совершает колебательные движения со строгой периодичностью. А за взаимодействие баланса с механизмом как раз и отвечает спуск. Есть масса разновидностей спуска, но в результате естественного отбора главенствующую позицию занял анкерный спуск с анкерным колесом и анкерной вилкой.

Итак, вот он, будильник.

Футляр в транспортном положении, закрыт. В таком состоянии его хоть в карман положи, хоть в сумку, хоть в чемодан. В металлическом, оклеенном кожзаменителем футляре часы прекрасно перенесут путешествие.

Внутри футляра часы расположены на мягкой подкладке.

Так выглядит раскрытая конструкция.

А это рабочее положение. Футляр выполняет роль подставки. Очень удобно и практично.

Обратная сторона часов с органами управления. Два ключа-маховичка для взвода пружины хода и сигнального механизма, две головки перевода стрелок часов и стрелки-указателя сигнального механизма. Фигурное отверстие для доступа к градуснику и рычаг остановки звонка — выключения будильника. Никакой пластмассы, всё металлическое. Правда, в сигнальном механизме пластиковые «улучшения» присутствуют. Но это — в сигнальном механизме.

Приступаем к разборке часов. Отсоединим часы от футляра, снимем органы управления часами, разберём корпус и механизм, и, разумеется, отмоем его как следует от всякого рода загрязнений.

Разборка будильника с пошаговыми иллюстрациями и пояснениями

Отвинчиваем две фигурные гайки, с помощью которых часы прикреплены к футляру…

… и отсоединяем футляр от часов.

Снимаем органы управления часами — маховички с кольцами, служащие для завода ходовой пружины и пружины сигнального механизма будильника, отвинчиваем против часовой стрелки. Головки управления переводом стрелок индикации времени и будильника сидят на тугой посадке. Снимаем их, потянув с некоторым усилием.

Теперь нужно вывинтить три винта крепления крышки, которая по совместительству является чашкой звонка, в которую ударяет молоточек.

Крышка-звонок снята. Рядом детали управления и крепёжные винты.

Теперь надо деактивировать пружину. Для спуска пружины служит вот этот рычаг. Отводим его с храповика барабана, придерживая вал барабана. Для этого временно возвращаем маховичок на ось.

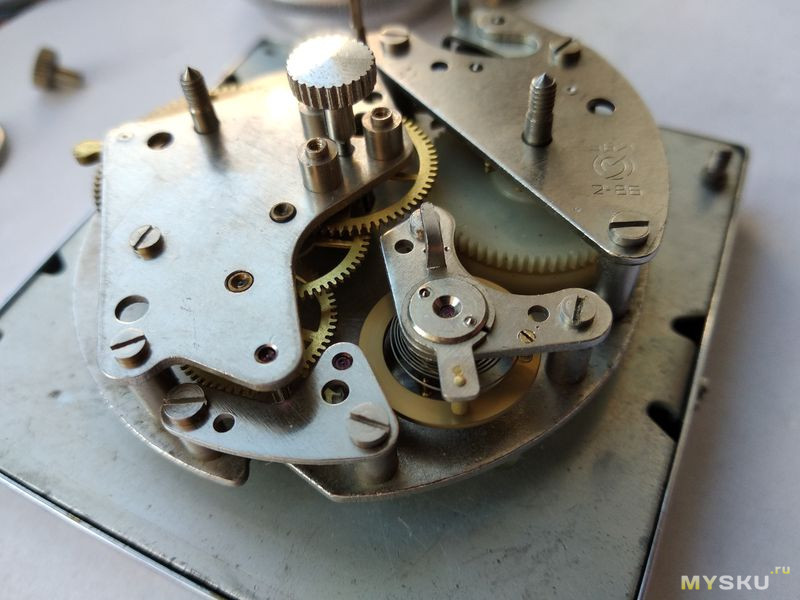

Теперь давайте рассмотрим механизм. Баланс и мост баланса. Мост вилки и вилка, мост механизма будильника и мост ангренажа, под которым разместились… пять колёс! Конструкторы ухитрились накрыть пять колёс одним мостом. Это явно скажется на сборке. И таки сказалось. Но об этом несколько позже, а сейчас демонтируем баланс. Отвинчиваем два винта крепления моста и снимаем баланс.

Итак, здесь перед нами колесо баланса с двойным роликом и эллипсом — импульсным камнем, который взаимодействует с анкерной вилкой. Баланс безвинтовый, тяжёлый. Спираль не брегетирована.

Здесь виден мост баланса. Накладной камень без инкаблока. Противоударная защита отсутствует. Обратите внимание на латунную деталь, с напоминающей шлиц винта прорезью. Это колонка спирали. Но то, что вначале воспринимается, как шлиц, на самом деле совсем не он. Это разрез колонки, выполняющий роль пружины! То есть, колонка устанавливается в мост на тугую посадку. Для демонтажа колеса баланса со спиралью нужно с усилием надавить на колонку, она выйдет из гнезда. Только перед этим желательно отметить положение, в котором находится шлиц. Это упростит дальнейшую регулировку вибрации волоска. Да, разобрать-то просто, а вот поставить колонку на место при такой конструкции — это таки да работенка. При сборке пришлось помучиться.

Итак, баланс демонтирован. Очередь за анкерной вилкой.

Ой… а где второй винт? Вот так… Включаем фонарик и, опустившись на колени, отправляемся в такой позе обследовать примыкающую к рабочему месту территорию. Ага, попался, беглец!

Вилка и мост сняты.

Очередь ангренажа. Демонтируем мост. Вот что он скрывает под собой. Анкерное колесо, установленное в камне, два промежуточных колеса, барабан с пружиной и центральное колесо. Его мы не будем снимать. Там легко повредить элементы фрикционной муфты, да и нужды в этом нет. Отмоем на платине вместе с ней. Честно говоря, многие мастера вообще не разбирают ангренаж. Собирать его трудно, времени много уходит. Моют щёткой в бензине всё вместе. Но мы-то себе такого не позволим.

Это мост ангренажа с рычагом храповика барабана. Он выполняет роль собачки, не даёт барабану раскрутиться назад, фиксирует его.

Снимаем колёса, барабан…

… и раскрываем его.

Теперь разбираем корпус,

снимаем стрелки,

и отделяем плато циферблата от платины механизма, складываем всё это в коробку, вооружаемся зубной щёткой, кистью, баночкой с бензином и отправляемся на балкон. Для удаления всего этого мусора полчаса нам потребуется наверняка.

Ну вот, сияем!


Пока пойду кофейку попью, а потом за сборку возьмемся.

На первый взгляд в сборке крупных часов никаких проблем быть не должно. Детали крупные, цапфы достаточно большого диаметра, сломать труднее, чем в карманных и тем более в наручных часах, но, несмотря на это, есть свои подводные камни. Сейчас начнем сборку, а пока собираю, по возможности буду фотографировать процесс и комментировать происходящее.

Иллюстрированные подробности сборки

Первым делом смажем опорный камень баланса и вернём его на платину. Технология здесь одна — 70% от площади камня. Применяем МБП-12. Для этого механизма это самое подходящее. Это масло хорошо тем, что минимально растекается, держится капелькой. Итак, смазали и…

… поставили плато с камнем на его место. Фиксируем камень винтом.

Барабан. Смазываем пружину. Для неё у меня масло «Б-1», закрываем крышку барабана…

… и отправляем его на платину. Смазываем оси барабана.

Очередь ангренажа. В ангренаже пять колёс и все они накрыты одним мостом. Это значит, что для того, чтобы мост стал на цапфы, все колёса должны войти цапфами в свои камни. Задача усложняется тем, что оси колёс весьма длинные, из-за чего ангренаж крайне неустойчиво стоит на платине. Стоит слегка шевельнуть конструкцию, как вся система разваливается. Поступим так. Положим мост на стойки, слегка наживим винты моста, но не сильно, чтобы мост имел люфт и не зажимал колёса, иначе сломаем цапфы, и будем по одному колёсику попадать в камни и втулки моста. Скажу так — минут за пятнадцать я справился. С перерывами.

Итак, ангренаж накрыт мостом, колёса прокручиваются легко, даже скат есть небольшой. Смазываем втулки и камни. Масла даём так, чтобы маслёнки были заполнены им на треть высоты. Если нечаянно наследили маслом на платине, тут же удаляем эти следы тампоном, смоченным в бензине, и протираем насухо.

Далее устанавливаем анкерную вилку,

накрываем её мостом и смазываем рабочие поверхности палет, проводя маслодозировку через специальные окна в платине. Тут тоже нужна осторожность, чтобы не передать масла. Иначе растечётся по всей вилке, а этого быть не должно. В отличие от наручных часов, здесь цапфы вилки смазываются. Но не обильно. Масла нужно столько, чтобы оно было в зазоре камня, но в маслёнке его не должно быть налито.

Переходим к балансу. Выпрессовываем колонку. Помните, она держится в мосте на тугой посадке. Отправляем баланс в бензинницу ненадолго. Промываем спираль, двойной ролик, где особое внимание уделяем чистоте эллипса, и тщательно вычищаем цапфы оси баланса.

разбираем мост баланса для смазки накладного камня. Для этого вывинчиваем два винта…

и камень отделяется от моста вместе с градусником. Промываем мост и накладной камень, наносим смазку, собираем узел…

… и устанавливаем баланс в механизм.

Ну вот. Часы заработали. Далее устанавливаем на место стрелки, собираем корпус…

… и настраиваем ход.

Ох, в описании сборки таки был упущен важный момент — правило установки стрелок в будильнике. Это производится в такой последовательности. Сначала устанавливаем центральную стрелку будильника. Неважно как. Затем заводим на оборот-полтора пружину механизма будильника. Стрелку будильника устанавливаем на двенадцать часов и вращаем головку перевода стрелок механизма времени, пока не сработает звонок. То есть, теперь время срабатывания сигнала выставлено на двенадцать часов. В этом положении устанавливаем сначала часовую, затем минутную стрелку. То есть, все три стрелки находятся друг над другом и указывают на двенадцать часов. Переводим время срабатывания будильника на какое-нибудь другое время и теперь уже со стрелками проверяем соответствие установки срабатыванию. Если есть неподходящий разбег, корректируем. Всё!
Заводим ходовую пружину до упора и отправляем будильник на прибор. Градусником выставляем точность хода.

Итак, что мы тут видим? Ошибка очень мала, а для будильника вообще ничтожна. Но есть лёгкая нелинейность хода и заметный разбег синхронности — выкачки. Видите волнообразную кривую графика и раздвоенную линию? Сейчас поправим. Нужно посмотреть симметричность положения волоска относительно оси. Так, чуть-чуть сдвигаем спираль волосковым пинцетом, наблюдая за поведением баланса по графику, и следя за тем, чтобы при регулировке не пропала пульсация волоска, иначе точность хода в значительной степени будет зависеть от силы натяжения пружины.

Ну вот, это же совсем другое дело. Почувствуйте, как говорят, разницу!
Теперь можно собрать часы окончательно и закрепить их в корпусе.

Что ж… Позвони мне, старый приятель, я выставлю тебя на двадцать первый век!

P.S.
И небольшое послесловие. «Слава» 5671 — великолепный надёжный будильник. Но рационализаторы не зря получали премиальный кусок масла на свой честно заработанный кусок хлеба и результатом их продуктивной деятельности оказалась особо экономная разработка, получившая номер 5671 Н.1. Этот механизм сделан практически весь из пластика. Ремонту, как таковому, не подлежит. Точность хода никакая, притом никакая, как теперь говорит молодёжь, от слова «вообще». Так что если обзаводиться винтажным будильником, то остерегайтесь 5671 Н.1.

mysku.ru

Будильничек «Восток М 822» и советские наборы «Юный Часовщик».: whale_roma — LiveJournal

Доброго всем дня.

Сегодня мы поговорим о будильничках. Механические будильнички очень полезны для здоровья — своим мерным тиканием они успокаивают наши нервы и продлевают нам жизнь. Шаговые двигатели кварцевых часиков напротив — раздражают — они нашу жизнь укорачивают; хотя плутократы и утверждают, что, мол, «привыкнуть можно ко всему» — имея ввиду последствия от их тотального воровства для общества. Буржуазия об этом прекрасно знает — именно ради подобных знаний вожди плутократии, от Путина до Ротшильда и боссов из штаб-квартиры ВТО, и содержат целые полчища психологов, психиатров, психотерапевтов и прочих шаманов, специализирующихся на психологическом подавлении народных масс — эти спецы денно и нощно колдуют во всяческих НИИ над разными средствами по снижению качества жизни и психологической обработке населения — чтобы это население пребывало в постоянной депрессии, спивалось, закидывалось «колёсами» и нюхало клей. Понятно, что механические будильники буржуазии не нужны. Поэтому предложение механических будильников на сегодняшнем мировом рынке сужено до немногочисленной (и сильно переоценённой) сувенирной продукции, продаваемой под марками «Westclox», «Sternreiter», «AcuRite» и «La Crosse» — эти низкокачественные поделки, в подмётки не годящиеся продукции советских часовых заводов, продаются за бешеные деньги и спросом у населения, понятное дело, не пользуются. Китайцы так и вовсе механических будильников сегодня не производят — ведь Китай — это локомотив ВТО.

Китиша рад сообщить, что на Чистопольском Часовом заводе ещё совсем недавно производились качественные и недорогие механические будильнички «Восток», которые до сих пор можно купить в некоторых московских магазинах, например вот: http://www.fotoclock.ru/index.php?categoryID=90 — в этом магазинчике я часто покупаю ремешки для часов и знаю о том, что он, магазинчик, специализируется на часиках «Восток» и предлагает их по самым гуманным ценам в широком ассортименте. Китиша не знает — производятся ли будильнички «Восток» до сих пор ? Китише известно, что вышеупомянутый магазинчик переживает очень тяжёлые времена — ведь спрос на часы в современной кризисно-плутократической и либерально-демократической России упал почти что до нуля.

Китиша считает, что в сложившихся условиях надо тем более упомянуть магазинчик http://www.fotoclock.ru за его хорошие предложения (кстати у них по столь же гуманным ценам предлагаются и часики «Спецназ», которые хоть и не совсем русские, но тоже интересные — http://www.fotoclock.ru/index.php?categoryID=238) из области русских часиков (а вот их цены на часики иностранные уже малоинтересны) и немножко поддержать и его, и российских производителей, чью продукцию магазинчик «Fotoclock» и предлагает. Пиндос писал про этот магазинчик:
But if you are looking for an Amfibia/Vostok bargain I found one on Paveletskiy Passage they have only one watch store there. I got mine watch there for $30 last month. , вот, извольте видеть — http://forums.watchuseek.com/f10/moscow-know-dood-place-yankee-buy-vintage-watch-2975826.html

Но перед рассказом о будильничке модели «Восток М 822» я хочу рассказать о советских детских конструкторах «Юный Часовщик».

Советские детские наборы-конструкторы «Юный Часовщик».

В Советском Союзе продавались уникальные вещи. Например Второй Часовой завод, выпускавший часики марки «Слава», предлагал конструкторы для ребятишек, позволяющие собрать часики из деталек «от и до», и освоить азы часового дела. Это были простенькие настольные часики на 11 камнях без сигнального устройства.

Все деталюшечки в наборе были пронумерованы и аккуратно разложены в коробочке по номерам.

Набор комплектовался книжечкой, в которой были подробно изложены принципы работы часового механизма и даны указания по сборке часиков.

В результате даже детишки из подготовительной группы детского садика могли собрать часики из этого набора

— пусть и не с первой попытки — я первые такие часики собрал именно в шестилетнем возрасте.

Выглядели часики вот так:


Тикали они очень приятно, запас хода у них был около 35 часов, а точность хода регулировалась градусничком на корпусе.

Стоимость этих часиков была вполне умеренной — на уровне средней модельки самолёта производства ГДР.

Кроме Второго Часового завода часовые конструкторы предлагались как Пензенским, так и Сердобским Часовым заводами — в виде ходиков с гирьками; у Китиши были вот такие ходики с Коньком-Горбунком:

А вот как выглядел механизм этих ходиков:

и вот:

Часики предлагались в удобной коробочке с наглядно разложенными в ней детальками.

Конструктор снабжался книжечкой с подробным руководством по сборке ходиков.

Часики из обоих конструкторов можно было разобрать, почистить, смазать — и собрать снова.

Ни в одной капстране не производились подобные часовые наборы !!! То, что предлагалось в капстранах, включало в себя собранный фабрично часовой механизм, к которому предлагалось приделать циферблат и стрелочки, а под «творчеством» буржуазные производители таких наборов подразумевали раскраску циферблата и корпуса часов. Понятно, что ни о каком понимании азов часового дела при сборке часов из подобных конструкторов речи не идёт.
Типичный образчик таких часов — набор «Клокус», который рекламируют всякие Прохоровы, Фоменки, Маркины и прочие Железняки — http://клокус.рф/ и http://kitclock.ru/index.html#osnovi. Понятно, что этим жителям Швейцарии ни к чему обучать русских детишек часовому делу.
А в Советском Союзе в 1985 г. к власти пришёл М.С. Горбачёв, имевший целью уничтожить нашу с вами Родину.

Этот господин, которого обучавшая его лично премудростям развала советской экономики Маргоша Тетчер называла Майком Горбеем, немедленно свернул производство детских часовых конструкторов. Вместо них начал предлагатся новый конструктор — с заранее собранным кварцевым механизмом:

Его предлагал Второй Часовой завод во времена угара горбачёвской «перестройки»:

Мудрить при сборке этого устройства было особенно не над чем:

Обученные и воспитанные Майклом Горбеем отечественные плутократы, возглавляемые ныне Путиным, сегодня подсовывают детям вот такую картоновую «астролябию»:

Несколько слов о Горбачёве.

Я весьма уважаю Ронни Рейгана — будучи нашим врагом он был безусловным патриотом своей пиндосовской Родины; именно Рейган создал десятки миллионов рабочих мест и вывел экономику США на космические высоты. Вот что вспоминает Рейган о первой встрече с Горбачёвым, в Рейкьявике, Исландия: «Когда я шёл на встречу с советским генсеком, то ожидал увидеть одетого в хрестоматийное большевистское пальто и каракулевую пилотку товарища. Вместо этого меня представили одетому в модный французский костюм господину в часах «Rado Manhattan»…

Взглянув на них я подумал — «Даа… Этот подонок продаст нам всё !!!». Позже я понял, что не ошибся в Майке Горбее». Сам Рейган носил в то время часики «Casio CA53» — http://whale-roma.livejournal.com/3304.html. И ещё.

Как мистер Горбей, так и мистер Путин — оба меняют часы как перчатки. Я считаю, что порядочный человек должен быть приверженцем если часов не одной марки, то калибра одной модели, или одного семейства калибров. То есть вкус поразумевает консерватизм. Например я ношу часы одной марки — Китиша любит «Полёт» — как часики, так и калибры; имеющиеся у меня часы прочих марок — «Слава», «Восток», «Seiko» и даже «Casio» — я практически не ношу, одеваю их редко. Если же человек таскает первые попавшиеся «котлы» исходя только из их стоимости — значит у него нет вкуса, но есть психология мародёра.

Будильничек «Восток М 822».

В Советском Союзе продавались будильники, предназначенные для решения одной задачи — будить людей.

Это были надёжные, долговечные часы (например у нас в семье до сих пор работает дорожный будильничек Второго Часового завода 1958 года выпуска) с очень ограниченным функционалом — ни один из них не имел секундной стрелки, в принципе — все настольные будильники советского производства были лишены её по ГОСТ’у. Светонакопительная краска на стрелках советских будильниках попадалась — например у вышеупомянутой догагаринской дорожной «Славы» она есть — но этим функциональные «роскошества» отечественных будильничков и ограничивались. Мы с Розой использовали электромеханические будильники «Слава» калибра «5338» много лет; все имевшиеся у нас экземпляры имели круглые валики в качестве ножек.

Эти будильники тикали, но их не надо было заводить — они работали от элемента «373» (или «Марс», он же «тип D» по современной терминологии) в течении примерно полутора лет и ходили весьма точно — «врали» не больше чем на 15 секунд в сутки. это были механические часики с балансом, управляемые транзистором.

Роза их постоянно роняла и разбивала, но стоили они недорого — и мы покупали новые будильнички в приятно пахнувших жёлтых картоновых коробочках взамен разбитых Большой Медведицей. При мистере Горбее все прочие типы будильников вытеснили собой мерзко клацающие кварцевые стрелочные механизмы. Но особенно гадок был горбачёвский механический дорожный будильник «Луч» с электрическим сигналом — он пищал как комар — см. рисунок.

Время звонка устанавливалось вращением пластикового стекла над циферблатом целиком — его вечно заедало и клинило; все проклинали эту горбачёвскую вещь последними словами.
После распада СССР производство механических будильников в стране перкратилось полностью. Однако в 2000 году производство электромеханических будильников модели «ВИАД 2.815.021» началось на Чистопольском Часовом заводе, известном своими наручными часиками марки «Восток» по всему миру. В 2007 году Чистопольский Часовой завод освоил в производстве целое семейство механических будильников нового поколения.

Будильничек «Восток М 822» — это самая совершенная модель из всего этого семейства. Так, все будильники образца 2007 года имеют секундную стрелочку и светонапкопительное покрытие на стрелочках, но только модель «Восток М 822» снабжена спиртовым термометром, показывающим температуру в пределах от минус двадцати градусов Цельсия до плюс пятидесяти градусов Цельсия; шкала этого термометра градуирована и по шкале Фаренгейта тоже.

Циферки и чёрточки на градуснике читаются очень хорошо, видно их издалека. Таким образом функционал будильничка «Восток М 822» приближен к возможностям кварцевых будильников «Casio», снабжённых мини-метеостанцией.

При этом «Восток М 822» остаётся механическим будильничком, который очень приятно тикает и бережёт ваши нервы. Количество камней и тип калибра этого будильника мне неизвестны, однако люди, имп пользующиеся, отмечают его надёжность — большинство будильников, выпущенных пять-семь лет тому назад, до сих пор на ходу !!! Для сравнения — новомодный хронограф «ETA C01.211», упомянутый здесь — http://whale-roma.livejournal.com/10793.html — работает в среднем два года, после чего часы «Tissot Couturier» на его основе пора выбрасывать, ведь механизм неремонтопригоден — http://www.tissotwatches.com/products/tissot-couturier/T0356271605100.html.
Светонакопительное покрытие стрелок и меток циферблата будильничка «Восток М 822» соответствует такому же на дешёвых часиках фирмы, таких как «Юношеские» и «Командирские» — оно быстро набирает яркость и светит эффектно, но недолго.

Через пять минут после прогрева меток фонариком они теряют способность к свечению.

Управление будильничком очень простое.

Две ручки служат для перевода стрелок и сигнала и два ключика — для завода ходовой и сигнальной пружинок часов.

Кнопка блокировки звонка маленькая, беленькая и невзрачная — чтобы ею воспользоватся необходимо действительно проснутся.

Будильник при заводе можно удерживать за стаканчик с механизмом внутри его.

Однако для пущей надёжности лучше держать будильник за металлическую рамочку, обрамляющую его циферблат.

Точность хода будильника очень хорошая для подобных часов — мой экземпляр отстаёт на 30 секунд в сутки безо всякой подстройки маятника. Этой подстройкой, вероятно, придётся воспользоватся в процессе многолетней эксплаутации часов.

Мой экземпляр произведён в сентябре 2013 года, а куплен сейчас, в марте 2016 года. Трудно сказать — производятся ли эти будильнички до сих пор ? Во всяком случае правительство Путина демонстрирует свою незаинтересованность в существовании отечественной часовой промышленности и большинство часовых производств в нашей стране свёрнуты окончательно после очередных путинских выборов в 2012 году. Во всяком случае мистер Путин вполне серьёзно считает, что патриотизм это ура-киприотические проклятия в адрес пиндосов в сочетании с лихорадочной скупкой пиндосовских ценных бумаг, ликвидацией одних русских производств и раздачей других европейским союзникам США, да игрульки в «counterstrike»(тм) в Сирии — за счёт русских пенсионеров, инвалидов и детей и для защиты шкурных интересов государства Израиль в этом ближневосточном регионе. В мире Путина, где высшей ценностью являются итальянские штаны «как у Джимми Бонда» и перевод капиталов в швейцарские банки, русским часикам места нету.

Китик просит читателей своего блога купить себе механические будильнички «Восток» — эти часики с русской душой и приятным тиканием сохранят ваши нервы в это трудное для всех русских людей время.

Небольшая частичка русской души в виде механической «зверюшки» в изголовье кровати — именно то, что всем нам нужно сейчас.

Фильмик про эти часики:
