Электросхема квартиры пример – типовые схемы и программы для расчетов

Разводка электрики в квартире — это один из основных этапов ремонтно-строительных работ, который позволяет обеспечить надежное и бесперебойное электроснабжение всего помещения в соответствии с действующими требованиям ПУЭ, ПТБ и ПТЭЭП.

Поскольку от качества выполнения проводки в квартире своими руками зависит не только ваша личная безопасность, но и сохранность вашего имущества, лучше поручить выполнение данной услуги узкоспециализированной электромонтажной организации с многолетним опытом. Если же Вы считаете, что справитесь с данным делом самостоятельно, рекомендуем полностью прочитать данную статью, в которой будет подробно описано:

1. Тип кабельно-проводниковой продукции под каждую задачу.
2. Рекомендуемое расстояние до розеток и выключателей от пола.
3. Количество автоматических выключателей или устройств защитного отключения для защиты потребителей.
4. Нюансы при штроблении стен.
5. Способ прокладки кабельно-проводниковой продукции.
6. Рекомендуемое количество розеток в каждой комнате.
7. Наилучших производителей электротехнической продукции и еще многое, и многое другое.

С чего лучше начать электромонтажные работы в квартире

Как правило, электрика в квартире начинается с этапа планирования. Что это значит? Для того чтоб выполнить грамотно замену электропроводки, протянуть новые провода недостаточно. Первостепенно необходимо определить места установки розеток, выключателей, бытовой техники и так далее.

Если не выполнить грамотную расстановку коммуникаций будет очень неприятно, когда после завершения строительных или ремонтно-отделочных работ какие-то розетки будут находится за шкафами или кроватью, а выключатели будут расположены или слишком высоко, или слишком низко.

Конечно в таких ситуациях есть выход! Это подключение удлинителей, однако возникает естественный вопрос — зачем тогда нужна была замена электропроводки если Вы постоянно будете спотыкаться об них?

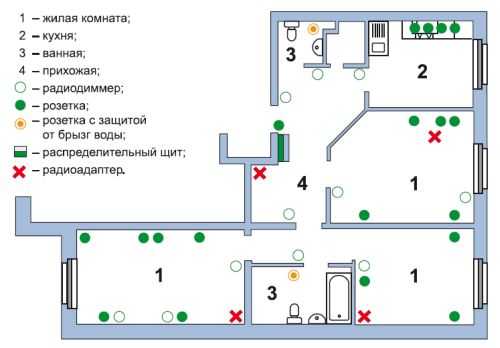

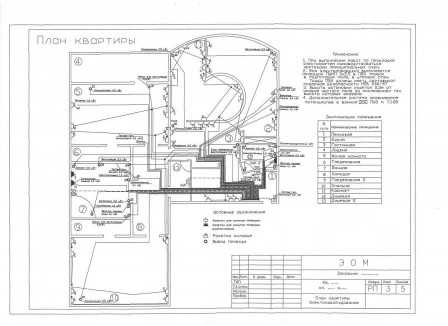

Первое что необходимо выполнить перед началом ремонта — разработать план или заказать дизайн-проект. В этом плане нужно расчертить где Вы планируете расположить шкафы, диваны, кресла, кровати, шкафы, бытовую технику и так далее.

Основные правила хорошего плана

1. Все розетки должны располагаться на высоте 30 см от чистого пола.
2. Выключатели должны располагаться не ниже чем 90 см от пола.
3. Розетки над рабочей поверхностью в кухне располагаются на высоте 80–100 см от пола.
4. На рабочей поверхности необходимо минимум 4–5 розеток для подключения бытовой техники (комбайны, миксеры, блендеры и так далее).
5. На кухне необходимо дополнительно предусмотреть розетки под вытяжку, холодильник, стиральную машинку, газовую или электроплиту, вытяжку, теплый пол (при наличии).
6. В ванной комнате возле зеркала рекомендуется устанавливать 2–3 розетки герметичного исполнения для подключения фена, электрической бритвы, эпилятора и так далее.
7. Также в ванной комнате необходимо предусмотреть розетки для подключения бойлера, теплого пола, стиральной машинки, фильтров для очистки воды.
8. В местах где будет установлен телевизор (гостиная, спальня, детская и так далее) рекомендуется монтировать 4–5 розеток, 2–3 из которых будут снабжать оборудование (телевизор, тюнер, игровые приставки и так далее) 1 будет служить для подключения кабеля «Интернет» и еще 1-а для подключения антенного кабеля.
9. Розетки в спальной комнате необходимо располагать по 2 штуки с каждой стороны кровати для удобства подключения зарядки мобильного телевизора или лампы на тумбочке.
10. Также в спальнях рекомендуется монтировать с каждой стороны кровати бра с выключателем возле розетки для создания удобств при чтении книг.
11. Выключатели лучше располагать с правой стороны от двери если Вы правша и с левой — если левша.

И так с планом расстановки розеток и выключателей разорались. Что же делать дальше? Дальше нам необходимо выбрать тип защиты.

Выбор типа защиты

Согласно современным требованиям электробезопасности каждый монтаж электропроводки в квартире должен быть выполнен таким образом, чтоб каждый провод в электрическом щитке защищал отдельный автомат или УЗО (об этом поговорим немного позже). Что это значит? Разберем на конкретном примере.

Пример расчета защит для однокомнатной квартиры

Допустим у Вас есть схема электропроводки в однокомнатной квартире. Согласно этой схеме:

• В комнате: 5 розеток под телевизор, 4 розетки (по 2 штуки) возле кровати, 1 выключатель и 1 кондиционер.
• В кухне: 1 электрическая плита, 1 кондиционер, 4 розетки на рабочей поверхности, 1 розетка под вытяжку, 4 розетки под телевизор (2 электрические и 2 для интернета и антенны) и 1 розетка под холодильник и 1 выключатель (двухклавишный или одноклавишный).
• В санузле: 2 розетки возле умывальника, 1 розетка под стиральную машинку, 1 розетка под бойлер, 1 розетка (вернее просто фаза и ноль) под теплый пол и 1 выключатель.
• В коридоре: одна розетка и 2 проходных выключателя.

Согласно требованиям ДБН и ПТЭЭП каждый кабель должен иметь свою защиту с помощью УЗО (иногда их заменяют автоматическими выключателями). Исходя из этих норм, в электрическом щитке должна быть установлено следующее количество УЗО (АВ):

• В комнате: 2 УЗО на 16 А, один из которых будет защищать кондиционер, а второй розеточную группу и один автоматический выключатель на 10 А для защиты цепей освещения.
• В кухне: одно УЗО на 16–32 А (в зависимости от мощности потребителя) для защиты электроплиты и духового шкафа, одно УЗО на 16 А для розеточной группы, одно УЗО под кондиционер, один автоматический выключатель на 10 А для цепей освещения.
• В санузле: одно УЗО под стиральную машину, одно УЗО под бойлер, одно УЗО под розеточную группу, одно УЗО под теплый пол, один АВ под цепи освещения.
• В коридоре: одно УЗО под розеточную группу и 1 АВ для цепей освещения.

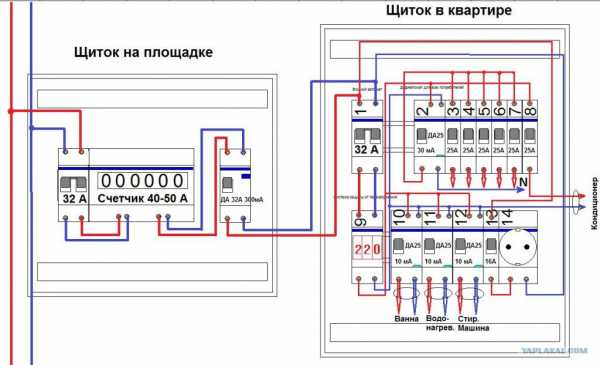

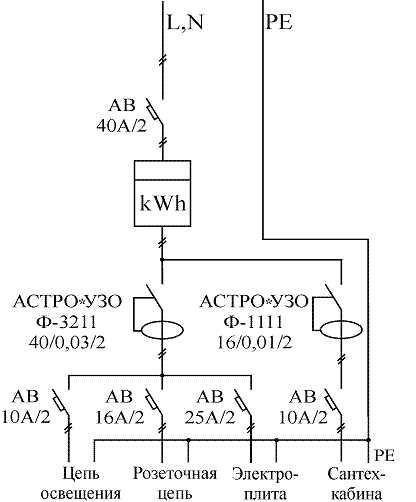

Исходя из вышеприведенных расчетов, нам потребуется электрический щиток на 24 модуля 20 из которых будут заняты УЗО и 4 АВ освещения (если вводной автомат будет устанавливаться в щитовой на лестничном марше и в электрическом щитке не будет монтироваться защита от перенапряжения (Барьер, ZUBR и так далее). Если же вводной АВ и защита от перенапряжения будут монтироваться в данном щитке, тогда он должен быть на 36 модулей (7 модулей будут резервными).

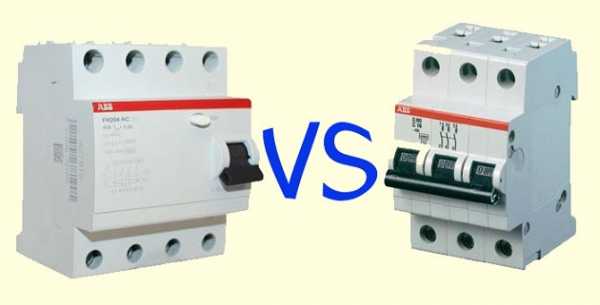

В чем различие между УЗО (устройство защитного отключения) и АВ (автоматический выключатель)

Основное различие между данными устройствами — это способ срабатывания. Что это значит? Чтоб детально не рассматривать принцип работы и характеристики каждого из устройств, хотелось бы сказать одно: автоматические выключатели срабатывают только в случае короткого замыкания на контролируемом участке электропроводки, а УЗО срабатывают при нарушении изоляции проводов или возникновения тока утечки на металлический корпус различного бытового оборудования.

Чтоб было более понятно, устройство защитного отключения служит для защиты человека от поражения электрическим током, а АВ просто защищают бытовое оборудование.

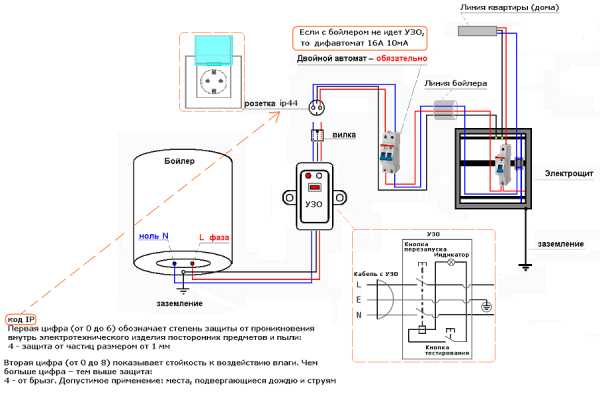

Почему стоит подключать стиральную машинку и бойлер на отдельное УЗО

Поскольку основной потребитель электроэнергии и в бойлере, и в стиральной машинке — это электронагревательный тэн, который контактирует с водой, рано или поздно он пробьет на корпус, и если он не будет запитан от отдельного УЗО, то пропадет свет во всей квартире.

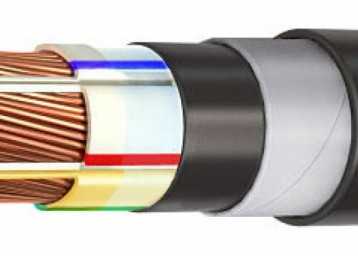

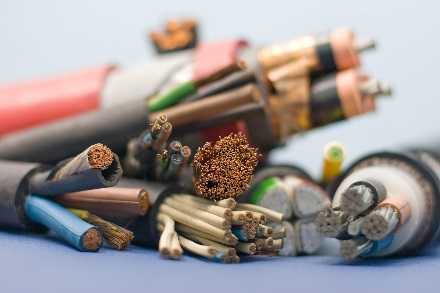

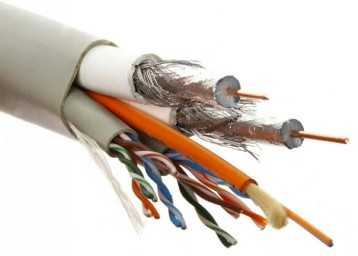

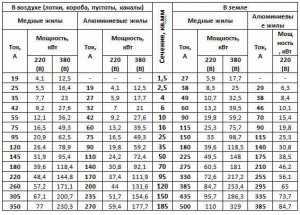

Выбор кабельно-проводниковой продукции

Согласно требованиям нормативной документации ДБН, ПТЭЭП, ПУЭ и ПТБ:

1. Для запитки розеточных групп, бойлера, стиральной машины, кондиционера, вытяжек необходимо монтировать кабель ВВГнг 3х2.5 мм или ПВСнг 3х2.5 мм.
2. Для подключения электроплиты и духового шкафа необходим кабель ВВГнг 3х4 мм или ПВСнг 3х4 мм.
3. Для цепей освещения будет достаточно ВВГнг 3х1.5 мм или ПВСнг 3х1.5 мм.
4. Если выполняется замена проводки в хрущевке, вводной кабель с силового электрощита на лестничном марше в электрический распределительный щит квартиры должен быть выполнен кабелем ВВГнг (ПВСнг) 3х4 при условии, что у Вас нет электрической плиты, или кабелем ВВГнг (ПВСнг) 3х6 если на кухне установлен духовой шкаф или электроплита.

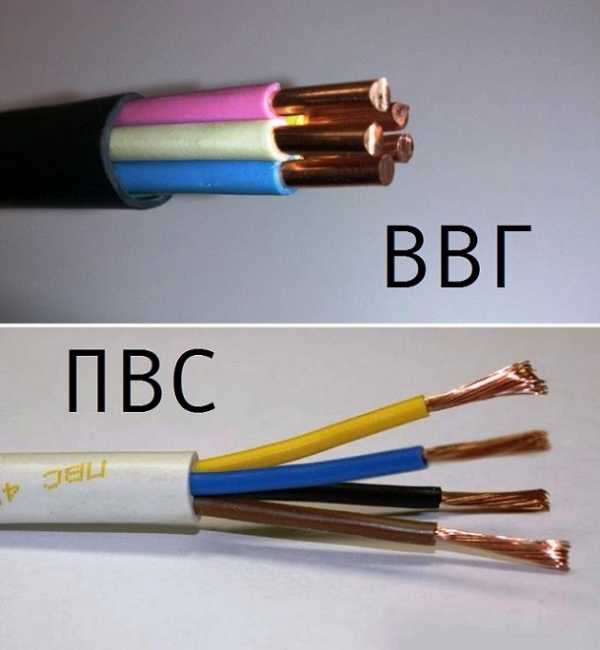

В чем различие между ПВСнг и ВВГнг

Единственное различие между данными марками — это способ исполнения. Кабель ВВГнг (например 3х2.5 мм) представляет собой 3 монолитных жили с сечением 2.5 мм, а кабель ПВС представляет собой 3 жили, которые сплетены из множества мелких медных проволок.

Что означает маркировка «нг» в названии кабеля

Приписка «нг» означает что кабель не поддерживает горение. Таким образом при возникновении короткого замыкания в электропроводке, она сама потухнет тем самым защитит вашу квартиру от пожара.

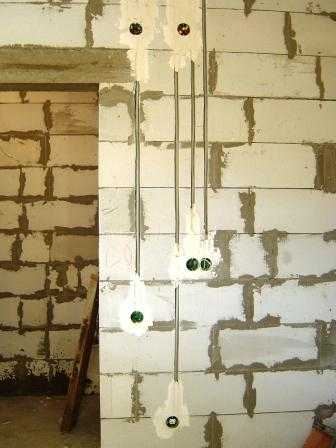

Как необходимо монтировать кабельно-проводниковую продукцию (электрические кабеля)

Профессиональные электрики рекомендуют монтировать электропроводку исключительно в гофре. Естественно возникает вопрос почему? Ответ очень прост. При прокладке кабеля в гофре, Вы получите следующие преимущества:

1. При возникновении короткого замыкания в электропроводке поврежденный кабель Вы сможете заменить, не осуществляя демонтаж отделки, поскольку из гофры легко будет достать кабель и заменить его на новый.
2. Если разводка электропроводки в квартире выполнена в гофре, то у кабеля появляется дополнительная защита, и даже в случае, если Вас затопят соседи, то электропроводка останется не поврежденной поскольку гофра герметична.
3. При протяжке кабеля через металлические профиля на которых крепится гипсокартон, может повредится только гофра, а защитная оболочка кабеля станется без повреждений.

Как расключить электропроводку в отдельных комнатах

Рассмотрим пример, когда выполняется электропроводка в квартире своими руками. Допустим Вы уже собрали электрический щиток и провели от него кабеля в комнаты. Однако что делать дальше, если в комнату приходит 2 или 3 кабеля (освещение, розетки и кондиционер), а с розеток выходит 3–6 кабелей (в зависимости от количества розеток)?

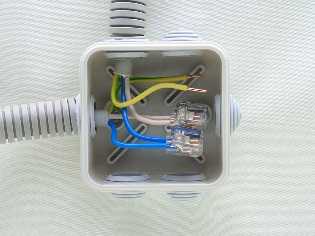

Для этого необходимо монтировать распределительную коробку. В данном электротехническом изделии все кабеля соединяются между собой с помощью сварки, пайки или специальных зажимов (например, WAGO).

Важно! Если Вы подключаете розеточную группу, то согласно маркировке и правильной коммутации в электрическом шкафу коричневый провод — это фаза, синий провод — это общий ноль и зеленый с желтым — это земля.

Что запрещено делать при замене электропроводки в квартире

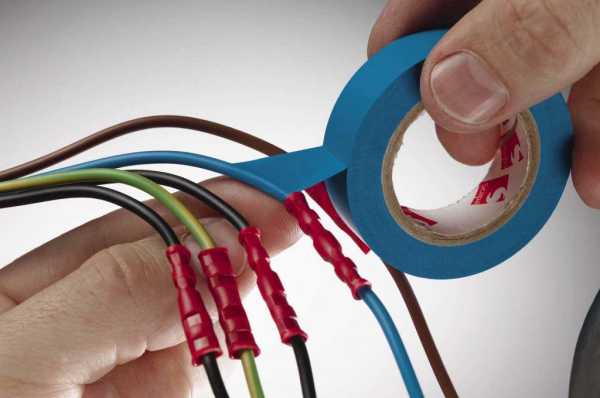

1. Соединять провода вне распределительной проводки.
2. Соединять провода по средствам скруток (поскольку со временем контакт в скрутках ухудшится и может произойти пожар).
3. Срывать пломбы с счетчика электроэнергии (если он установлен внутри квартиры).
4. Штробить стены в панельных домах. Допускается делать только вертикальные штробы в штукатурном слое или же прокладывать электропроводку в гофре за фальш-стеной из гипсокартона.
5. Выполнять ремонт электропроводки в квартире с помощью усеченного кабеля (маркировка ТУ). Для примера если на кабеле с маркой ТУ написано, что сечение кабеля 3х2.5 мм то в реальности оно может быть сечение может быть в пределах 1.5–1.8 мм.
6. Монтировать кабельно-проводниковую продукцию ближе чем 10–15 см к оконным и дверным проемам.
7. Использовать не влагозащищённое оборудование в ванных комнатах. Для установки в ванных комнатах степень защиты розеток должна быть не менее чем IP54.
8. Монтировать электропроводку вблизи газопровода или труб водоснабжения.
9. Подключать к АВ 16 А кабеля с сечением менее чем 2.5 мм², поскольку кабель будет греться и терять изоляцию, а автоматический выключатель не сработает.
10. Делать горизонтальные штробы.
11. Подключать оборудование на прямую без какой-либо защиты (АВ, УЗО и так далее).
12. Нарушать целостность конструкции несущей стены.

Выводы

Замена электропроводки в хрущевке — это ответственный процесс, который требует определенных навыков и знаний, поскольку от качества его выполнения, зависит безопасность не только Вас и вашей семьи, но а также всего бытового оборудования и приспособлений. И если Вы хотите, чтоб электропроводка в однокомнатной квартире прослужила как минимум 20–25 лет то лучше доверить данной дело проверенным электромонтажным организациям.

Видео по теме

profazu.ru

Схема проводки трехкомнатной квартиры: рассмотрим подробно

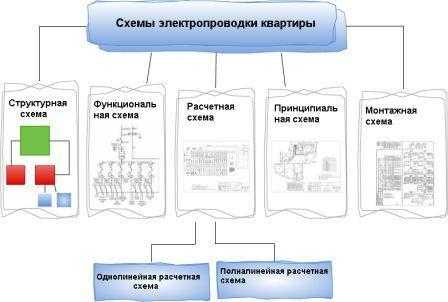

Схемы электропроводки в квартире

Схема прокладки электропроводки в квартире зависит от многих параметров. В первую очередь, это способ монтажа проводки.

Он может быть открытым или скрытым. Следующим очень важным параметром является предполагаемая нагрузка электроприборов в нашей квартире.

Ну и последним весомым фактором является характер и требования электроприборов в вашей квартире. Рассмотрев все эти параметры в нашей статье, мы сможем выбрать оптимальную схему электропроводки в любой квартире.

Способы монтажа электропроводки

Открытая проводка

Открытая проводка не считается оптимальным вариантом для квартир и домов. Но в виде исключения она вполне может применяться.

Поэтому кратко остановимся на основных нормах монтажа такого вида электропроводки, его преимуществах и недостатках.

Итак:

• Открытой называется проводка, которая проложена непосредственно по поверхности стен, потолков и других строительных конструкций. Она выполняется в трубах, металлических рукавах, коробах, лотках или на изоляторах и тросах. Выбор условий прокладки зависит от пожеланий и технических характеристик помещения. В квартирах обычно применяется прокладка в коробах или лотках, а отдельные ответвления могут быть выполнены на роликах или изоляторах.
• Согласно норм ПУЭ ( Правила устройства электроустановок ) п.2.1.61, короба и лотки должны выбираться с таким условием, чтоб сумма сечений всех проводов, уложенных в них, не превышала сечение короба более чем на 40%. Кроме того, согласно СНиП 3.05.06 -85, короба и лотки должны быть выполнены таким образом, дабы не допускать возможность скопления влаги.

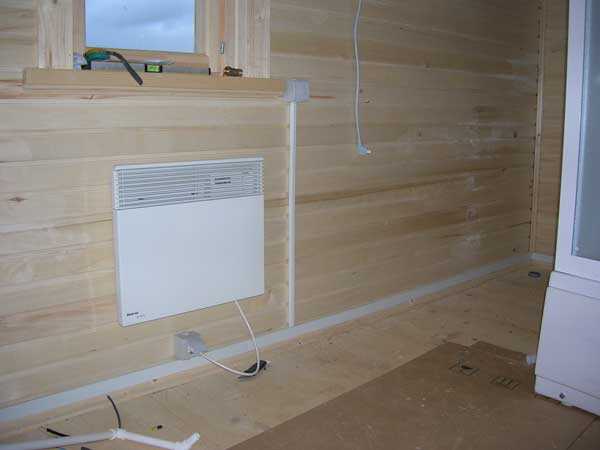

Открытая проводка

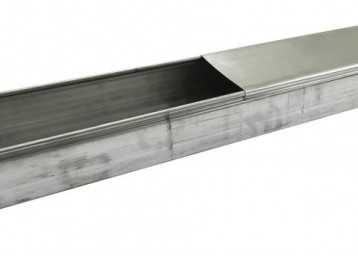

При монтаже коробов ваша схема разводки электропроводки в квартире должна учитывать следующие факторы:

• При прокладке параллельно трубопроводу расстояние между ним и лотком должно составлять не менее 100 мм.
• При прокладке параллельно газопроводу расстояние между ним и проводкой должно быть не менее 400 мм.
• При прокладке электропроводки ближе чем в 250 мм от трубопровода необходимо предусмотреть защиту провода от механических повреждений.

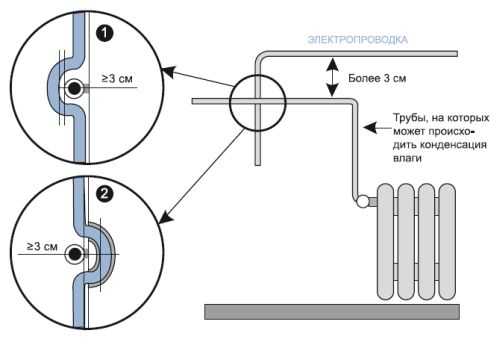

• При пересечении незащищенных проводов трубопроводов необходимо обеспечить расстояние между ними не менее 50 мм.
• При пересечении проводов с газопроводами расстояние между ними должно составлять не менее 100 мм.

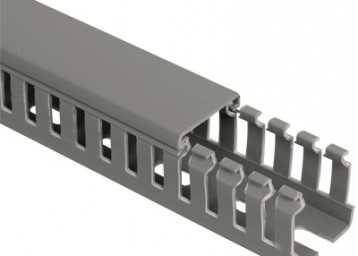

Прокладка же проводов в коробах требует соблюдения следующих условий:

• Провода могут монтироваться врассыпную или пучками.
• Отдельные кабели или пучки должны крепиться к коробу. При этом между креплением и проводом необходимо предусмотреть диэлектрическую гибкую прокладку. Обычно это резина.
• В местах прохода лотков сквозь стены провода также должны иметь несгораемое уплотнение. Это необходимо для исключения развития возможного пожара. При этом должна обеспечиваться возможность замены проводов.

К отрытому виду проводки наша инструкция относит и прокладку провода в плинтусах. Такой вид прокладки в последнее время пользуется все большей популярностью, но имеет ряд ограничений.

В первую очередь, он связан с небольшим количеством проводов, которые можно смонтировать за плинтусом. Поэтому этот тип монтажа можно применять лишь в качестве разводки по комнате.

Теперь давайте рассмотрим преимущества и недостатки открытого способа проводки.

К недостаткам можно отнести следующее:

• Более высокая цена необходимых материалов. Ведь кроме самого провода вам потребуются лотки, металлические гофрированные шланги, уплотнения и многое другое.
• Инженерные коммуникации всегда пытаются скрыть. При открытом способе прокладки провода они на виду, что не облагораживает внешний вид вашей квартиры. Кроме того, короба и лотки скрадывают свободное пространство.
• Ввиду того, что воздух, который находится вокруг провода, при открытом способе монтажа имеет не самые лучшие параметры теплопроводности, несколько снижается нагрузочные характеристики провода. Поэтому вам может потребоваться провод большего сечения.

К преимуществам открытой электропроводки можно отнести:

• Ввиду того, что монтаж коробов и провода можно выполнить своими руками и это не представляет трудностей, скорость выполнения работ значительно повышается.
• Монтаж открытым способом можно производить без последующего ремонта помещения.
• Повышается ремонтопригодность электропроводки из-за ее доступности.
• Простота подключения новых электроприемников.

Скрытая проводка

Скрытая проводка — наиболее распространенный вид монтажа провода в квартирах. Он не имеет столько ограничений, как отрытый способ, но достаточно трудоемок в плане монтажа.

В данном разделе мы рассмотрим основные требования к скрытой проводке, ее преимущества и недостатки.

Скрытая проводка

Итак:

• Скрытой электропроводкой называется такой тип монтажа, при котором провод проложен внутри строительных элементов, таких как пол, стены и потолок. Она выполняется в строительных пустотах или специальных штробах с последующим оштукатуриванием. Кроме того, к скрытой относится проводка, смонтированная за подвесными потолками, которая укладывается в гибких металлических рукавах.
• Главным требованием ПУЭ к скрытой электропроводке является запрет ее монтажа в вентиляционных шахтах и каналах. Допускается только пересечение данных каналов единичными проводами.
• Согласно СНиП 3.05.06-85, все провода, уложенные в штробах и подготовленные к последующему оштукатуриванию, должны крепиться к стене. Делать это следует не менее чем через каждые 1,2 метра.
• Тот же нормативный документ устанавливает правила монтажа распределительных коробок для скрытой проводки. Они не должны выступать из стены. Если же структура стены такова, что возможно смещение коробки внутрь, то следует оставлять на уровне в 30 – 35 мм.
• Толщина же защитного слоя штукатурки при монтаже скрытой проводки должна составлять не менее 10 мм.

Теперь давайте рассмотрим преимущества и недостатки, которые нам предоставляет скрытая схема подключения электропроводки в квартире.

К недостаткам следует отнести:

• Высокая трудоемкость выполнения штробления и необходимость последующего ремонта помещения.
• Сложность ремонта и обслуживания электропроводки. Ведь в лучшем случае нам доступны только распределительные коробки и места подключения к электроприборам.
• Сложность монтажа дополнительных подключений. По сути, без последующего ремонта выполнить это можно только открытым способом.

К преимуществам скрытой проводки можно отнести:

• Привлекательный внешний вид, ведь места прокладки кабеля полностью скрыты от глаз.
• Более высокие показатели теплоотдачи проводов, смонтированных в стене, позволяют применять провода меньшего сечения.

Расчет предполагаемой нагрузки квартиры и выбор схемы

Расчет предполагаемой нагрузки квартиры

Расчет предполагаемой нагрузки квартиры не имеет правил и норм. Поэтому здесь нам следует включить фантазию или просмотреть план ремонта и, уже исходя из него, производить последующий расчет.

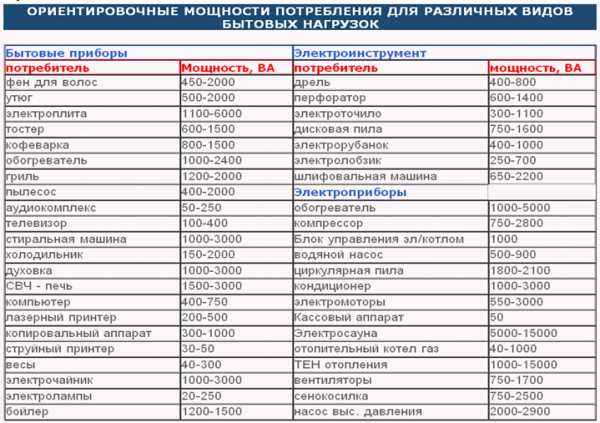

На фото приведены примерные мощности разных электроприборов

• Для лучшего разъяснения данного вопроса давайте возьмем в качестве примера одну комнату, например, зал. В зале у нас может стоять телевизор, кондиционер и другая видео- и аудиоаппаратура. Также возможно       подключение временных электроприемников. Для примера это может быть утюг. В сумме это получается около 2 кВт.
• Кроме того, в зале у нас имеется сеть освещения. Допустим, это люстра на 300 Вт и шесть светильников точечного освещения на 60Вт каждый. В итоге получаем суммарную мощность сети освещения примерно в 660Вт.
• Итоговая мощность, необходимая на наш зал, получается равной 2660Вт. Теперь делаем подобный расчет для других комнат и суммируем полученные значения. В итоге у вас получится 10 кВт, а то и больше.

Обратите внимание! Таким большим величинам не стоит пугаться. Ведь вы посчитали возможную нагрузку вашей квартиры при варианте, когда у вас включены все возможные электроприборы. Реально это практически невозможно, и в дальнейшем этот расчет мы используем для более равномерного распределения нагрузок по группам.

Выбор схемы питания квартиры

Итак:

• Теперь нам предстоит распределить нагрузки по группам. Но для этого нам следует узнать номинальный ток, а не мощность. В этом нам поможет закон Ома, где P – номинальная мощность, а U – номинальное напряжение нашей сети, то есть 220В.
• Исходя из этой формулы, мы получаем, что прибор мощностью в 1кВт потребляет электрический ток в 4,55А. Для упрощения расчета и создания запаса прочности принимаем это значение равное 5А.
• Теперь нам предстоит распределить нагрузки. Делать это следует, исходя из п.6.2.6 ПУЭ, который гласит, что для питания электрической сети освещении и розеток должны применяться автоматические выключатели с номинальным током не более 25А. При этом следует учитывать, что п.6.2.3ПУЭ не допускает питание более 20 ламп и розеток от одного автомата. Поэтому группу освещения обычно запитывают от автоматического выключателя с номиналом в 16А.

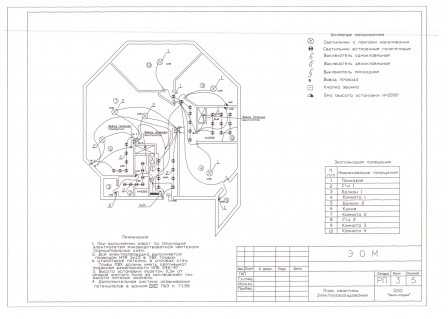

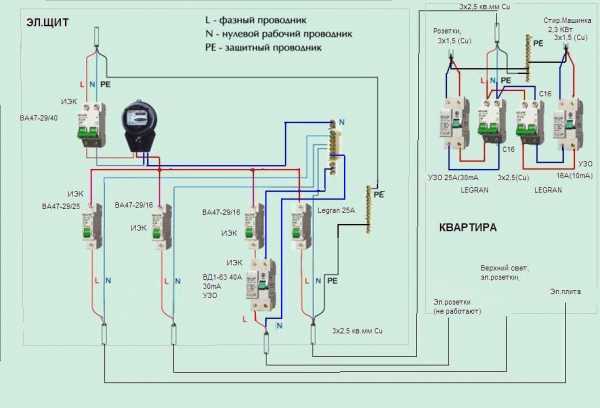

Схема электропроводки в квартире

Обратите внимание, что п.6.2.3 ПУЭ предусматривает при расчете количества ламп считать многоламповые люстры как одно подключение. Кроме того, хочется отметить, что распределение на группы освещения и розеточную группу — не обязательно. Многие производят распределение групп по комнатам или другим признакам. Здесь главное примерно равномерное распределение нагрузок.

• Распределив нагрузки на 1-2 группы освещения, питающиеся от автоматического выключателя в 16А, и 2-3 группы розеток, питающиеся от автоматических выключателей в 25А, у нас начинает вырисовываться наша схема электропроводки в 3 комнатной квартире.

Теперь отметим некоторые правила распределения групп:

• Так как устанавливать розетку в ванной комнате можно только через автомат УЗО, то данную розетку целесообразно подключить к розеточной группе кухни, где такая защита будет весьма кстати. Если же вы устанавливаете автоматы УЗО на всех группах, то это не имеет значения.
• Если у вас в доме есть нагревательные электроприборы с мощностью в 2,5 и более кВт, то их целесообразно запитывать от отдельного автомата соответствующей мощности.
• Если у вас подведена трехфазная сеть, то разные группы целесообразно запитать от разных фаз. Но делать это следует только, если вы уверены, что нигде нечего не напутаете. Если вы сомневаетесь в своих познаниях, то лучше ограничиться питанием от одной фазы.

Вывод

Схема электропроводки в трехкомнатной квартире не так уж сложна и предполагает наличие до 5 разных групп.

Это вносит определенные коррективы в процесс монтажа, ведь вероятность запутаться достаточно высока. Поэтому для исключения подобных явлений группы лучше монтировать по очереди.

elektrik-a.su

Схемы общей электропроводки

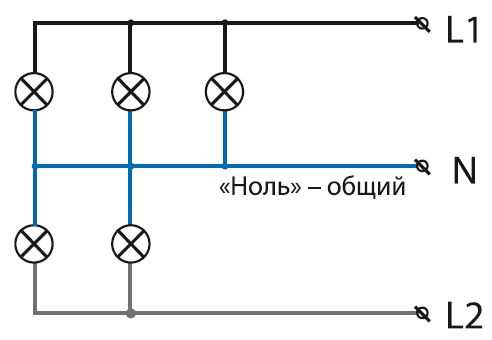

Схема параллельного соединения цепи на примере светильника с 5 лампами

Чтобы рассчитать количество проводов, выбрать места для монтажа электрических точек и грамотно соединить кабель, необходимо составить общую схему электропроводки. Рассмотрим способы соединения электрической цепи.

Параллельное — при таком способе входящие в цепь элементы объединены двумя узлами и не соединены друг с другом. При таком соединении элементов, даже если одна из ламп перегорит и разорвет цепь, остальные не погаснут, поскольку у тока останутся «обходные» пути.

Последовательное — все элементы цепи располагаются друг за другом и не имеют узлов. Пример последовательного соединения — всем известная елочная гирлянда: большое количество лампочек, соединенных одним проводом. Если сгорит одна, цепь разорвется и погаснут все.

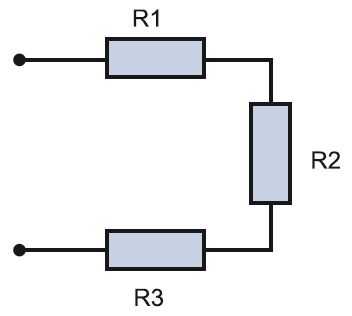

Последовательное соединение

Основных типов разводки электропроводки три. Рассмотрим их подробно, поскольку от выбранного типа зависит вся схема целиком.

1. Тип «звезда» иногда называют бескоробочным, или европейским, типом разводки. Вкратце данный тип можно отобразить так: одна розетка — одна линия кабеля до щитка. Это означает, что каждая розетка и точка освещения имеют отдельную кабельную линию, которая заходит прямо в квартирный щиток и в идеале имеет автоматический выключатель. В чем преимущества и недостатки такого типа разводки? Плюс — прежде всего в безопасности и возможности контроля над каждой электрической точкой. К тому же не требуется устанавливать распределительные коробки. Разводка именно такого типа делается, когда устанавливают систему «умный дом». Минус «звезды» — как минимум троекратный расход проводки и, соответственно, трудовых затрат по ее монтажу. Кроме того, квартирный щиток становится размером со средний шкаф. Он может насчитывать 70–100 групп автоматов, особенно если на объекте есть еще и информационные сети. Установить самостоятельно такой щиток сложно, и он дороже обычного.

2. Тип «шлейф» напоминает «звезду», но отличается от нее экономичностью. Изобразить его можно так: розетка — розетка — розетка — квартирный щиток или распаячная коробка. На один кабель последовательно подключаются несколько электрических точек, от которых общий питающий проводник идет либо к квартирному щитку, либо к распаячной коробке.

3. Тип разводки в распределительных коробках — наиболее часто встречающийся вариант. Именно таким образом делалась разводка в советское время. Экономичный способ, не требующий особых затрат. В квартире щитка нет вовсе, он расположен на лестничной площадке. От такого общего питающего «стояка» отходит квартирное ответвление. На нем в щитке стоят счетчик и автоматический выключатель (иногда — 1, иногда — 2–3, редко больше). Питающий кабель заходит в квартиру, затем при помощи распределительных коробок — в помещения, подходя к каждой точке. Можно сказать, что от распределительной коробки проводка идет к точкам «звездой».

В чистом виде типы разводки применяются редко. Исходя из имеющихся в наличии ресурсов и по пожеланию обычно выбирается смешанный тип. Пример по разводке в отдельной квартире.

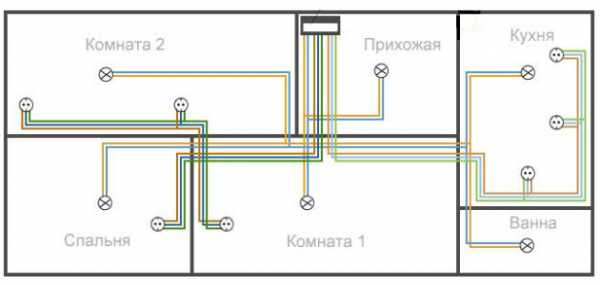

Два вида разводки проводов: розетка — щиток («звезда») и щиток — розетка — розетка — розетка («шлейф»)

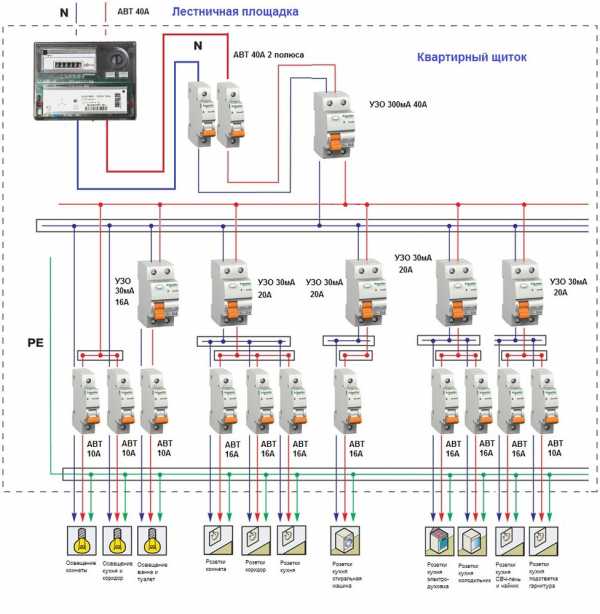

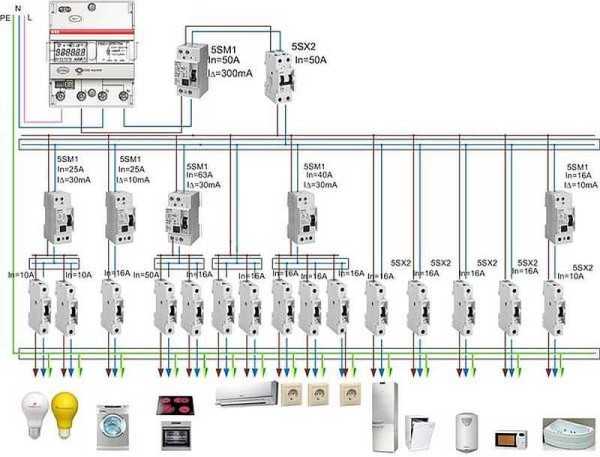

Питающий кабель входит в квартирный щиток, где стоят несколько групп автоматов и устройств защиты. В щитке общий кабель разводится на несколько зон, например, по жилым комнатам и отдельно по ванной и кухне с разделением на розетки и освещение. Питающий кабель отдельной зоны заходит в комнату и распределяется в коробке по точкам. Здесь возможны варианты: кабель пойдет на розетки «шлейфом» или на каждую точку будет выделен отдельный провод.

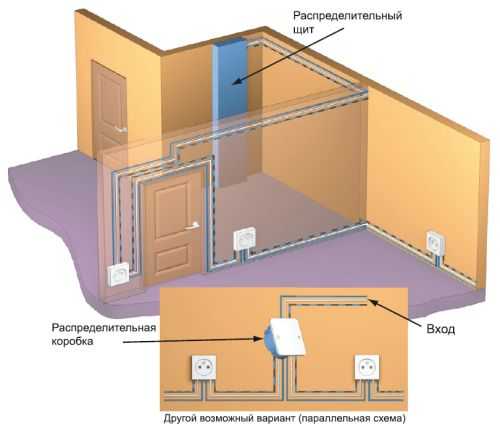

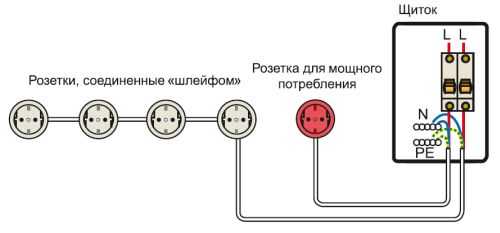

Способы разводки розеток: последовательный «шлейфом» и параллельный в распределительных коробках

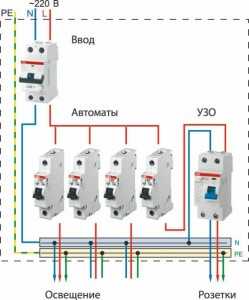

Силовые кабели и провода освещения подключены к щитку отдельно

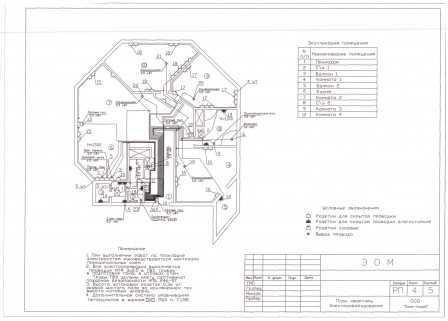

Профессиональные электрики составляют такие схемы с учетом всех факторов. Это пожелания хозяина объекта, то есть что именно хочется увидеть в квартире или доме. Например, хозяин говорит, что в гостиной должны быть две группы розеток по три в каждой. Плюс два проходных выключателя и телефонные розетки в количестве трех штук. Электрик, приняв к сведению эти данные, по правилам электромонтажных работ составляет схему, в которой учитываются параметры безопасности, порядок выполнения работ, тип проводки, размеры штроб и т. д. Такой чертеж является документом и заверяется в специальной организации.

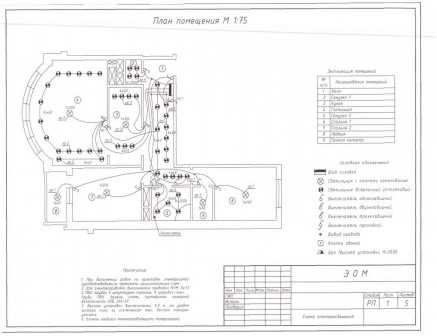

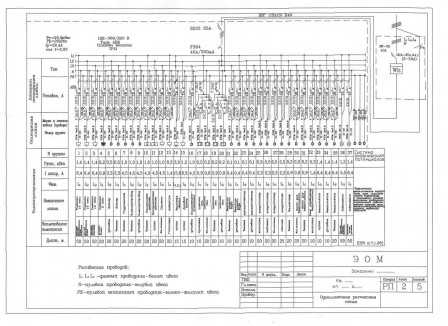

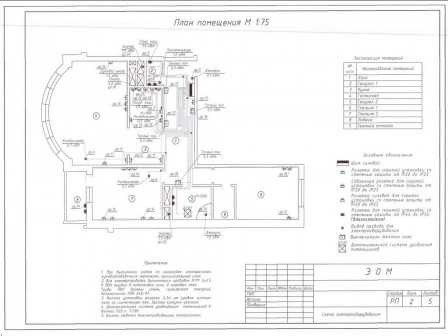

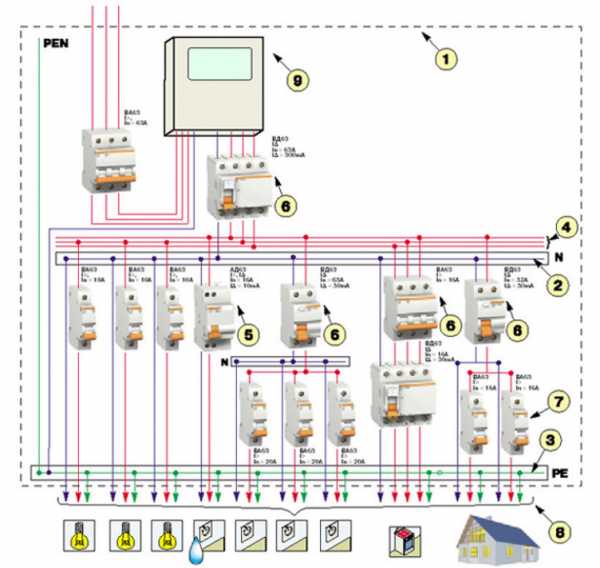

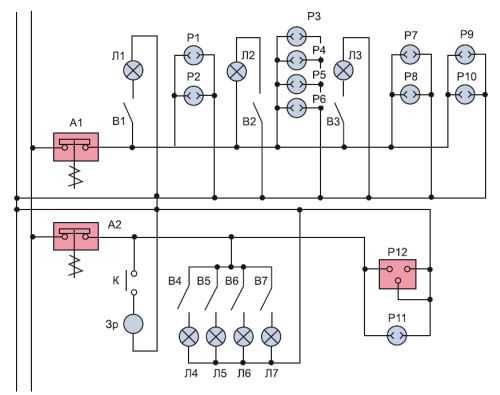

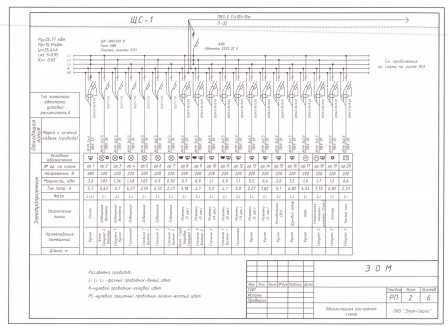

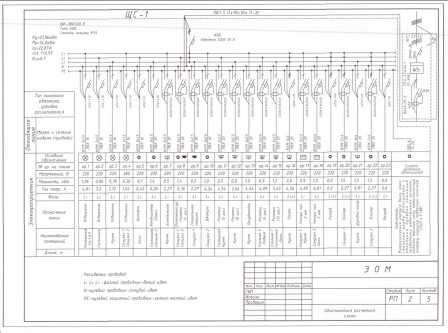

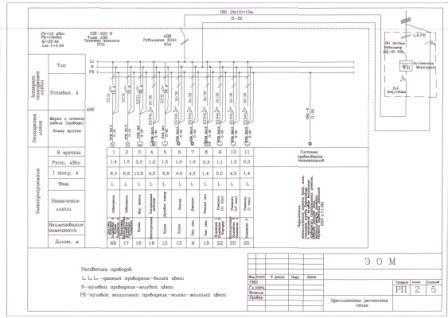

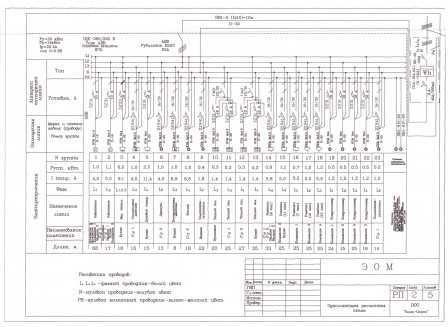

Пример принципиальной схемы электроснабжения квартиры, составленной профессиональным электриком

Современные фирмы, предоставляющие услуги по электромонтажным работам, пользуются компьютерными программами. Они созданы специально для инженерно-технических работников (ИТР) и домашнему мастеру вряд ли пригодятся.

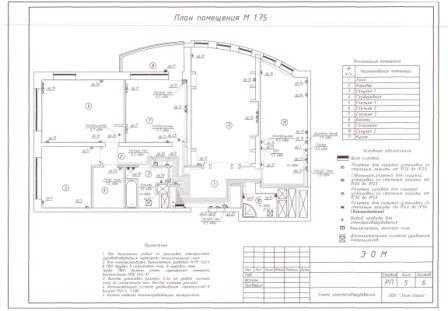

Чтобы самостоятельно выполнить монтаж проводки, схему можно начертить самому. Это делается достаточно просто. Для начала изображается квартирный план с учетом всех размеров. Если нет необходимой документации, можно взять ее у застройщика, хотя она обязана храниться и у владельца жилья.

Затем при помощи специальных обозначений выставляются все желаемые точки: лампы, розетки, автоматические выключатели и т. д. Надо не полениться и поставить общепринятые обозначения, чтобы эту схему поняли и другие люди. Часты случаи, когда какое-то время спустя автор схемы не может разобраться в загадочных иероглифах, которые он сам же и придумал. После этого вычерчиваются линии, которые обозначают прокладку проводки. Обязательно укажите на плане, на каком расстоянии от потолка или пола находится кабель, особенно если проводка скрытого типа.

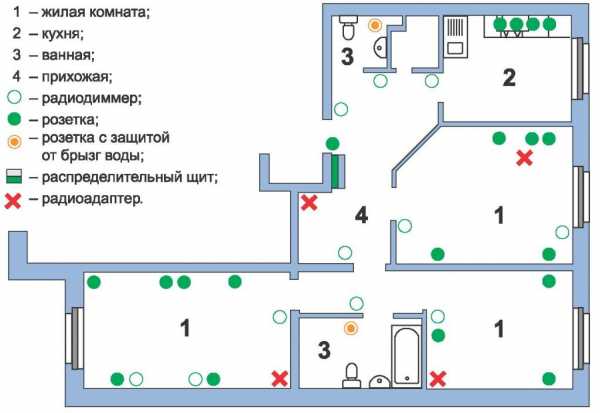

Первоначально на схеме выставляются все электрические точки, которые необходимо разместить в квартире или доме

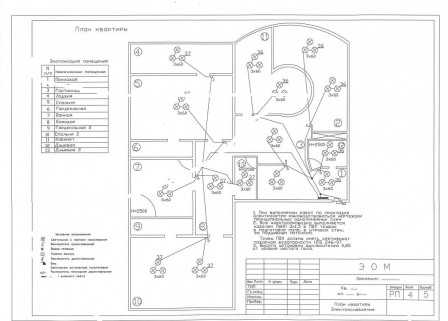

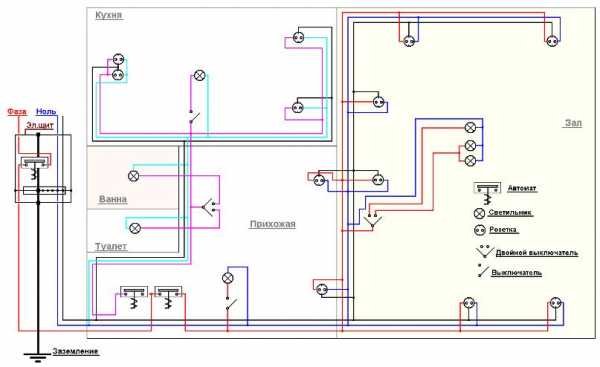

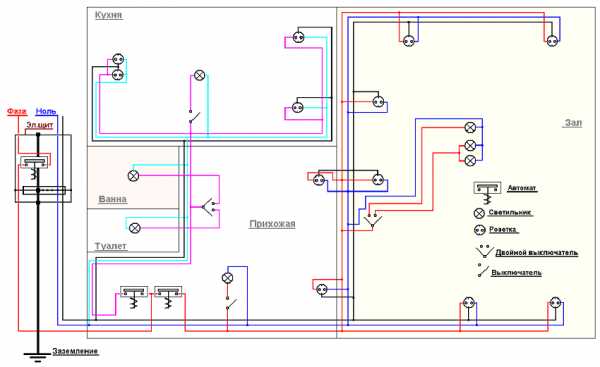

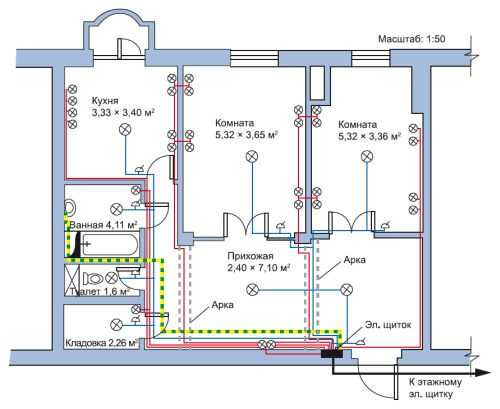

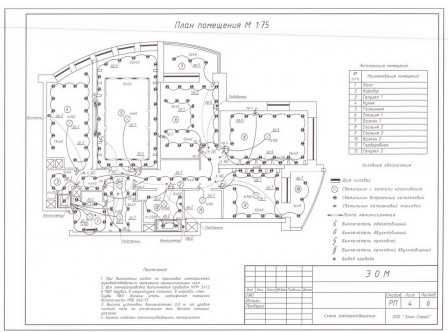

Далее приведен пример электрической схемы квартиры. Разными цветами показаны провода освещения, силовые кабели и провод заземления. Условными значками изображены светильники, розетки, выключатели и распределительные коробки. Такая схема очень наглядна, и по ней можно выполнять все необходимые расчеты. Это необходимо для того, чтобы в дальнейшем точно знать, где проходят провода. Иначе можно, вешая картину или полку, попасть сверлом прямо в кабель.

Электросхема квартиры

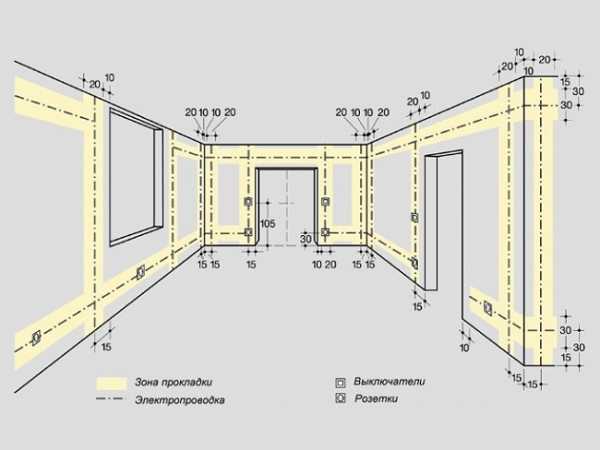

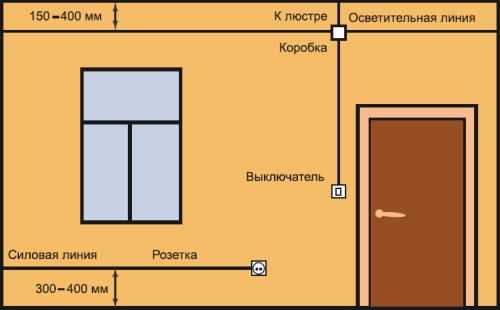

Существуют типовые правила для монтажа. Они таковы:

1. Провод прокладывается только по вертикальным и горизонтальным линиям под прямыми углами. Если возникнет желание схитрить и сэкономить кабель, проведя его по диагонали, лучше так не делать. В дальнейшем найти этот кривой путь весьма трудно, а попасть в него гвоздем проще простого.

2. Расстояние от провода до потолка или пола должно быть 15 см. От углов, дверных косяков и оконных рам — не менее 10 см. При обводке через трубы отопления следует соблюдать зазор между ними и проводкой не меньше 3 см.

Обводка проводки вокруг отопительных труб

3. Необходимо избегать пересечения проводов при прокладке. Если это трудновыполнимо, то расстояние между кабелями должно быть не меньше 3 мм.

4. Для упрощения расчетов все розетки и выключатели должны находиться на одинаковой высоте. Обычно выключатели устанавливают слева от двери на высоте, достаточной для того, чтобы опущенной ладонью прикоснуться к ним, то есть 80–90 см. Розетки монтируют на высоте 25–30 см. Однако на кухне и в случае подключения высоко висящих электроприборов это расстояние может быть и другим. Лучше всего, если провод к выключателям будет спускаться сверху, а к розеткам подводиться снизу — так делает большинство электриков.

5. Длина проводника, выходящего из электрической точки, должна быть 15–20 см. Это делается для удобства монтажа точек при скрытом типе проводки. Если она открытого типа, то длина проводника может быть меньше: 10–15 см.

Концы жил проводов, которые заходят в электрические точки, должны быть заизолированы изолентой. Вооружившись чертежом, можно начинать монтировать электропроводку.

Что бы еще почитать?

remstd.ru

Электрическая схема квартиры. Проект и монтаж электропроводки в квартире

Работа с электричеством в собственном доме – довольно трудная задача, требующая от человека большого опыта и ответственности. Ввод электричества в квартиру традиционно считается первостепенной задачей при заселении в еще не до конца готовый дом. От качества выполнения этой трудоемкой и довольно долгой работы зависит не только здоровье и безопасность жильцов, но и качество обеспечения жилья электроэнергией.

Электричество в квартире

Проведение в квартиру электричества и монтаж проводки в квартире, пожалуй, самая главная задача из тех, что встают перед хозяином дома при заселении. Именно электропроводку в первую очередь укладывают в стены, которые только после этого замазывают штукатуркой, выравнивают и шпаклюют различными грунтовками, добиваясь идеально ровной поверхности.

Конечно, схема электропроводки в квартире напрямую зависит от потребностей жильцов – не у всех в доме стоят мощные компьютеры или большое количество бытовой техники, потребляющей много электроэнергии. Однако сами принципы проведения электрической энергии в жилье любого типа неизменны на протяжении многих лет.

Также со временем не меняется и схема электропроводки в квартире. Поговорим о ней более подробно далее.

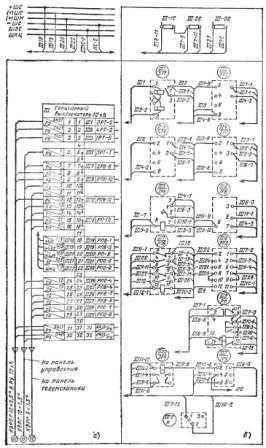

Схема электропроводки в квартире

Основным принципом проведения электричества в дом является поэтапность и последовательность укладки проводов.

В первую очередь оно проводится в само жилое помещение. Для этого протягивается кабель от внедомового источника питания в распределяющую коробку, из которой провода будут разведены по комнатам. На этом этапе чрезвычайно важно осознавать, что электрическая схема квартиры должна быть выполнена невероятно точно, так как в процессе работы уже не будет возможности что-либо изменить, не испортив стены дома.

На втором этапе электрические кабели распределяются по комнатам, определяется местоположение точек питания для электроприборов.

Учтите тот факт, что от базовой несущей линии питания следует сделать несколько основных линий, которые позволят грамотно распределить нагрузку, а также отделить, например, систему освещения от системы питания бытовых приборов.

Третий этап заключается в разведении проводов непосредственно по заранее отмеченным и установленным точкам питания. Этот этап станет для монтера простым, если у него заранее есть полноценная схема электропроводки в квартире.

Планирование и распределение

Прежде чем подумать над прокладкой электропроводов в вашей квартире, мысленно распределите всю мебель, бытовую технику и гаджеты по комнатам вашего жилья. Зачастую бывает, что после проведения электричества в дом в нужном месте не оказывается розетки. Чтобы избежать данного недоразумения, заранее возьмите план вашего жилья и распределите все устройства, потребляющие электричество, в удобных для вас местах.

Вы можете посмотреть в статье примеры разводки электропроводки в квартире и на основе полученной информации создать свою авторскую схему.

После этого можно смело приступать к планированию прокладки проводов, установке распределяющих коробок и выводу точек питания.

Возьмите план вашего жилья и несколько цветных карандашей. Затем на плане отметьте главную электрическую линию – ту самую, по которой электричество будет поступать в ваше жилье. После этого другим цветом отметьте побочные электрические линии, которые распределят энергию по комнатам и помещениям вашего дома. Третьим цветом отметьте разветвления кабеля непосредственно по местам питания и подключения электроприборов.

Далее проверьте свой чертеж на наличие мест столкновения или слишком близкого расположения несущих проводов. Электрическая схема квартиры должна быть выполнена в соответствии с техникой безопасности. Если таких мест нет, то можно переходить к следующему этапу.

Следующий этап будет заключаться в произведении необходимых замеров и расчетов, которые позволят вам определиться с точным количеством необходимого для закупки материала: вы определите длину и типы проводов, количество розеток и других материалов.

В смету внесите не только материалы, но и возможные инструменты, которых может не оказаться в вашем домашнем арсенале, а также учтите необходимость приобретения защитной маски и специальной рабочей одежды.

Планирование электропроводки квартире

Проведение электрического кабеля в ваш дом – задача весьма ответственная, поэтому для вас будет невероятно важна пошаговая инструкция. Электропроводку в квартире проложить не так легко. Для начала постарайтесь максимально возможно очистить место работы, в идеале освободив его полностью. Бытовая техника, громоздкие шкафы, предметы искусства и мебель лучше полностью убрать из комнат и коридоров. Это не только облегчит вам передвижение и работу с материалом, но и позволит комфортно работать, прокладывая провода. Также свободное место очень пригодится вам при измерении и делении проводов на необходимые отрезки.

После очистки квартиры от лишних вещей тщательно очистите стены от штукатурки, шпаклевки, любых покрытий, обоев или ламината. Постарайтесь добраться непосредственно до стен дома, чтобы заложить чехлы с электрическим кабелем не во временное покрытие, а в несущие стены, что обеспечит надежность и сохранность проводов на долгое время и избавит вас от необходимости делать расчет электропроводки в квартире в ближайшие годы.

Следующим этапом будет являться нанесение на стены линий, отмеченных на вашем чертеже. Именно по этим линиям вы будет прокладывать электрические провода. Также не забудьте отметить места для распределяющих коробок и точек питания.

Закончив нанесение разметки, еще раз убедитесь в том, что не только нанесли ее правильно, но и не сделали ошибок при проектировании электрических линий в вашей квартире. Если вы не нашли ошибок, то можно смело приступать непосредственно к выполнению основной части работ.

Подготовка к прокладке электропроводки в квартире

Как правильно в новой квартире провести электричество? Проведение его в ваш дом следует начать с прокладки в стенах особых каналов, в которые вы будете укладывать контейнеры с проводами. Этот процесс называется штроблением. Проложить в стене подобный канал можно при помощи специального инструмента – штробореза, похожего на ручную болгарку с очень широким диском, сразу выпиливающим в стене ровный канал необходимой глубины.

Не торопитесь и тщательно выпилите в стене необходимое количество каналов, не забыв после завершения процесса тщательно вычистить их от пыли, грязи и попавших туда фрагментов стенного покрытия.

Невероятно важно соблюдать идеальную чистоту подобных каналов, так как даже небольшие загрязнения при попадании в отверстия для электрогарнитуры могут вызвать не только ее поломку, но и короткое замыкание электрической цепи.

Действуйте так, как указывает созданный вами проект электропроводки в квартире.

После штробления вы можете приступать к укладке контейнеров для проводов в образовавшиеся стенные каналы. Для этого вам будет необходимо установить большое количество держателей непосредственно в сам канал. Делать это лучше с интервалом в 15-20 сантиметров. После установки держателей вы с легкость сможете вставить желобообразный контейнер в канал.

Убедившись, что все каналы заполнены контейнерами, заполните свободные места монтажной пеной, которая не только обеспечит электропроводам дополнительную теплоизоляцию, но и надежно удержит контейнер в канале.

Монтаж проводки в квартире

Для непосредственной прокладки электропроводов в заготовленные каналы воспользуйтесь своим планом, на котором вы отметили типы проводов и направление их ввода. Помните, что все провода должны быть уложены в одном направлении, чтобы не допустить короткого замыкания, так как электрический поток всегда движется в одном направлении – от генератора к точкам потребления.

Ведите линию электропроводки согласно созданному вами плану (электрической схеме квартиры): от источника электроэнергии — к точкам ее потребления. Начните с выведения провода от электрощита в ваше жилье, далее распределите электрическую линию по комнатам и помещениям вашего дома. Затем выведите провода к точкам питания приборов.

Помните, что подключение проводов в распределяющих коробках должно быть последовательным и тщательно изолированным от их стенок. Все разветвления электропроводов необходимо дополнительно изолировать специальной изоляционной лентой, исключив возможность соприкосновения их со стенами дома, и друг с другом в особенности. Закрепляйте их так, как указывает электрическая схема квартиры.

После того как все провода оказались уложены в контейнеры, еще раз проверьте тщательность выполнения работы, проверьте получившуюся систему на соответствие изначальному плану, а также постарайтесь выявить допущенные при монтаже ошибки.

Тщательное выполнение вами работы гарантирует, что в ближайшие десятилетия замена электропроводки в трехкомнатной квартире вам не грозит.

Убедившись, что никаких ошибок не было допущено, закройте крышки контейнеров для проводов и приступайте к монтажу электрогарнитуры. Далее рассмотрим этот процесс.

Монтаж электрогарнитуры

Данную операцию следует начинать с проверки отверстий, полученных в процессе штробления. Тщательно вычистите отверстия от пыли и грязи, а также смажьте их специальным укрепляющим составом, чтобы избежать возможного разрушения стены.

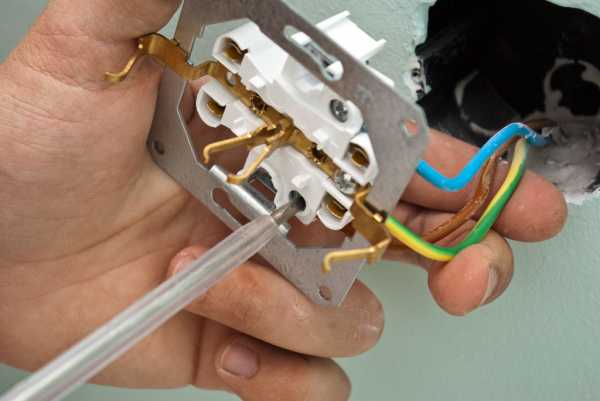

Прежде чем подсоединить провода к розеткам, извлеките сердечник и плотно вставьте его в специально созданное вами отверстие для точек питания. Далее подсоедините провода и тщательно изолируйте их при помощи изоляционной ленты.

После выполнения этой операции тщательно закройте крышку электрогарнитуры и закрепите ее при помощи особого болта. Проверьте надежность вашего подключения и установки розетки. По аналогии подключите все выключатели и счетчики электроэнергии. Последним шагом в монтаже электропроводки станет закрытие крышек розеток и выключателей.

Проверка электропроводки и подключение электроприборов

После того как вы убедились, что вся работа по обеспечению вашего дома электрической проводкой выполнена, вы должны проверить все точки питания и точки потребления энергии. Это осуществляется при помощи индикатора напряжения, показывающего уровень напряжения и его постоянство. Если в каждой из точек выхода электроэнергии оба показателя в норме, то можно смело подключать электроприборы и бытовую технику, попутно проверяя работоспособность каждого из подключаемых устройств.

После подключения всех необходимых приборов проверьте состояние электросчетчика и распределяющего электрощита, а также озаботьтесь проверкой нагрузки на линии электропередачи. Однако если вы изначально составили верный план распределения электрической нагрузки на проводку в вашем жилье, а также осуществили качественное проведение электрических линий, то перегрузки должны отсутствовать, а состояние линии — быть в положенной норме.

Выбор материалов

Как ни странно, но жизненно важным моментом, от которого напрямую зависят ваше здоровье и безопасность, является выбор материалов для прокладки электропроводки.

Специалисты рекомендуют отказаться от алюминиевых проводов, которые в последнее время были признаны небезопасными, и отдать предпочтение надежному медному кабелю среднего сечения, который известен как лучший кабель для электропроводки в квартире.

Такой кабель не только будет надежным проводником электричества, но и выдержит любые нагрузки от бытовых приборов и других источников потребления электроэнергии.

При выборе точек питания – розеток стоит учитывать, что почти все электроприборы сейчас оснащены вилкой системы Shuko, которую в народе называют евровилкой. Это означает, что все розетки должны соответствовать европейскому стандарту диаметра отверстий, чтобы у вас не возникло проблем с подключением бытовой техники в вашем жилье.

Следует отдавать предпочтение розеткам и распределяющим коробкам, выполненным из толстой, плохо нагревающейся пластмассы, эргономической керамики или текстолита, не только являющегося плохим проводником электричества, но и обладающего невероятной прочностью и долговечностью.

Все необходимые материалы следует закупать комплексно, заранее, за неделю до начала работ и в строгом соответствии с планом электропроводки в вашем доме, а также сметой. Это позволит вам упростить процесс контроля материала, а также упростит сам процесс прокладки электрокабеля в вашем жилье.

Домашний мастер

Перед тем как приступить к прокладке электрического кабеля в своей квартире, взвесьте все за и против, оцените собственные силы, возможности, навыки и знания по электромонтажу.

Проведение электрического кабеля в квартиру и осуществление распределения проводов по комнатам не такая простая задача, как может показаться на первый взгляд. Здесь необходимы не только практические знания, но и немалый опыт в проведении подобных операций.

Если вы не уверены в собственной компетентности по данному вопросу, то единственным безопасным решением в данном случае будет вызов специальной бригады электриков, которые не только помогут вам составить план проводки в вашем доме, но и выполнят любые работы, связанные с электричеством, без риска для вашей жизни и здоровья.

fb.ru
