характеристики, принцип работы, схема подключения

Согласно требованиям п. 7.1.22 ПУЭ на все электроустановки с воздушным вводом должны устанавливаться ограничители импульсных напряжений. Их устанавливают в ВУ/ВРУ. Основная задача – это погасить всплески высокого напряжения и компенсировать энергию импульса. Компания «Энергомера» выпускает подобное устройство под названием ОИН-1. Характеристики, принцип работы и схема подключения данного ограничителя рассмотрены в этой статье.

Назначение и принцип работы

Ограничитель импульсных напряжений ОИН-1 нужен для защиты электросетей напряжением 380/220В. Это стандартные напряжения для питания электросетей. Импульсные скачки напряжения могут возникнуть в результате ударов молнии. Из-за них же и возникает разность потенциалов в земле. Кроме них выделяют коммутационные всплески в сети. Они возникают при включении или отключении мощных электроприборов или групповом старте потребителей в электроустановке. Коммутационные импульсы могут возникать при пуске мощных электрических двигателей или групповом пуске насосных станций, а также при включении конденсаторных установок.

Как работает ограничитель? Внутри ОИН-1 установлены варисторы. По принципу действия варисторы напоминают разрядники, которые использовались ранее. Поэтому ограничитель устанавливается параллельно защищаемой цепи. В случае, если напряжение в сети превысит допустимое (классификационное) напряжение варистора, он начинает замыкать провода, таким образом отводя опасность от подключенных после него электроприборов.

Область применения

Рассмотрим, где применяется на практике ОИН-1. Применение в реальной работе ограничителя импульсных напряжений достаточно широко. Его устанавливают во вводные щиты или щиты учёта потребителей. При этом его рекомендуется устанавливать до счётчика, чтобы защитить и его. О том, как правильно подключать ОИН-1 в щиток мы поговорим ниже.

Если вы собираетесь строить дом и подключаете участок к электроэнергии – в технических условиях на подключение будет указана необходимость установки устройства защиты от импульсных перенапряжений. Но такое требование вносится в большинстве случаев как прописано в ПУЭ – при воздушном вводе кабеля.

Официальная документация о применении ограничителя импульсных напряжений от компании «Энергомера» ссылается на то, что рекомендуется его применение в системах заземления TN-S, TN-C-S в однофазной и трёхфазной сети.

Технические характеристики

Ни одно описание устройств не обходится без информации о технических характеристиках. ОИН-1 имеет такие характеристики:

  1. Длительно выдерживает напряжение до 275В, при стандартной частоте в 50 Гц.
  2. Устанавливается на дин-рейку.
  3. Ширина 17,5мм, что совпадает с размерами однополюсного автомата.
  4. Во время работы потребляет ток 0,7 мА, при 275В.
  5. Соответствует ГОСТам и прошёл сертификацию, поэтому может выдерживать импульсы до 10 кВ, с Iкз=5000А.
  6. Есть версия ОИН-1С, оборудованная световым индикатором наличия напряжения в сети.
  7. Клеммники позволяют подключать токопроводящие жилы от 4 до 16 мм.

Как подключить ОИН-1 в щитке

У этого устройства есть ряд функциональных аналогов от всех популярных производителей электротехники, поэтому и схемы их подключения в принципе аналогичны. В официальной документации схема подключения не слишком очевидна, она представлена в двух вариантах и выглядит следующим образом:

Обратите внимание первый вариант – подключение параллельно защищаемой цепи, а второй – последовательно с разъединителем. То есть в результате срабатывания ограничителя импульсных напряжений разъединитель должен разорвать цепь питания, чтобы избежать возгорания изделия и протекания тока по электрической дуге.

Но приведенная схема совсем не наглядно и не понятно изображена, и сразу возникает вопрос о том, как правильно установить аппарат. Поэтому ознакомьтесь с несколькими примерами подключения УЗИП в электросеть.

На рисунке ниже изображена типовая схема из условий для подключения 3 фаз. Здесь более наглядно изображено подключение ограничителей напряжения до счётчика. В трёхфазной цепи с системой заземления TN-S или TN-C-S его подключают между фазами, нулём и землёй. Но подключение ОИН-1 после счетчика тоже допустимо как дополнительная ступень защиты.

Монтажная схема на примере подключения в двухпроводной электросети:

И напоследок рассмотрим схемы для четырёх разных схем электроснабжения (1 фаза, 3 фазы, объединённый и разъединённый защитные проводники), которые встречаются наиболее часто:

Важное примечание

Мы рассмотрели для чего нужен ОИН-1 и как его установить. Но в обязательном порядке нужно добавить примечание из официальной документации:

Речь идёт о подключении автомата в разрыв питающего провода перед ограничителем. Это нужно для того, чтобы в случае короткого замыкания в ограничителе импульсов разорвать цепи и предотвратить негативные последствия случая.

Напоследок рекомендуем просмотреть видео, на котором доступно объясняется, как подключить ограничитель импульсных напряжений к сети:

На этом мы и заканчиваем описание характеристик и правил подключения ОИН-1. Надеемся, подготовленный обзор был для вас полезным и интересным!

Наверняка вы не знаете:

samelectrik.ru

ОИН-1 ограничитель импульсных напряжений: схема подключения, принцип работы

На каждой установке с воздушных выводом должны быть ограничители, которые помогают справиться со скачками напряжения. В этой статье говорится о том, как подключить ограничитель, а также приведены несколько схем.

Предназначение и принцип действия ОИН-1

Устройство ограничителя импульсных напряжений необходимо для предохранения сети с показателем 380/220 В. Это классическое напряжение для работы электросетей. Резкие перепады напряжения могут образовываться из-за ударов молний. Из-за грозы также образуется контактная разность в почве.

Как выглядит устройство

Также напряжение может меняться из-за всплеска в электросети. Они образуются при подключении или выключении различных приборов в одну сеть. Резкие скачки могут образовываться при присоединении мощных электрических приборов или каких-нибудь систем.

Принцип действия прибора: изнутри ОИН-1 оснащен варистором. По принципу работы они похожи на разрядники, которые применялись раньше.

УЗИП в щитке

В таком случае устройство будет устанавливаться параллельно предохраняемой электроцепи.

Если же по каким-то причинам величина напряжения в сети станет больше разрешенной, прибор просто замкнет проводку, таким образом предупредив угрозу от включенных за ним бытовых приборов.

Чтобы понять, исправен прибор или нет, необходимо обратить внимание на цвет индикатора. Если он зеленый, то модуль будет в исправном состоянии, а если красный, то его необходимо поменять.

Сфера применения

Ограничитель типа ОИН-1 используется достаточно часто. Его подключают в вводные щитки или для учёта потребителей. Желательно подключать его до счетчика, чтобы обезопасить и его.

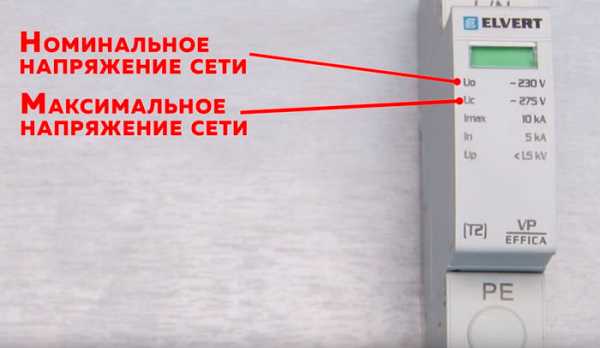

Маркировка от производителя

Если необходимо построить дом и подсоединить всю территорию усадьбы к источнику электрической энергии – в техническом плане для такого подключения уже прописана норма установки ОИН-1 для защиты от скачков напряжения. Но это указание выполняется в основном, как прописано в правилах устройства электроустановок – при воздушном вводе провода.

Технические параметры

Таблица основных характеристик ОИН-1:

Стандартное напряжение220 В
Номинальный разрядный ток6
Максимальный РТ13
Остаточное напряжение2200
Уровень защитыне ниже IР21
Температурный режимот -50 до +55
Параметры устройства (размеры)80 × 17,5 × 66,5
Вес0,12 кг
Срок службы3–3,5 года

Схемы подключения прибора

Подключение может быть однофазное и трехфазное. У прибора ОИН-1 есть ряд похожих устройств от различных производителей бытовых приборов, потому все схемы подключения почти похожи. Стандартная схема описана ниже. Ее можно применять под все типы устройств.

ОИН 1 схема подключения

В первом случае подключение выполнено параллельно к цепи, а во втором – последовательно с размыкателем. Проще говоря, в итоге включения ОИН-1 во время скачков напряжения размыкатель будет обрывать цепь питания, чтобы миновать риск возникновения пожара в системе и прохождения тока по электродуге.

Внимание!  Кроме грамотной установки нулевого и фазного проводников, достаточно важную роль играет длина самого кабеля.

От метки подключения в клемме прибора до заземляющей шины общая длина проводов должна быть не больше 50 см.

Что использовать перед УЗИП — автоматы или предохранители

Для постоянного снабжения помещения энергией рекомендуется подключать автоматический выключатель, который будет выключать УЗИП.

После попадания молнии

Подключение этого автомата определяется также тем, что в период отвода импульса образуется, как говорят, сопровождающий ток.

Но гораздо легче приобрести модульные предохранители. Рекомендуется выбирать устройство типа GG.

Они могут защищать весь диапазон сверхтоков. Даже если ток вырос несильно, то предохранитель такого типа все равно его выключит.

Возникновение ошибок при подключении

Одна из популярных ошибок – это подключение УЗИП в щит с неправильным контуром заземления. Смысла от этой защиты вообще не будет. И при первом попадании молнии щиток сгорит.

Вторая ошибка – это неверная установка, исходя из системы заземления. Необходимо следовать техдокументации УЗИП, а получить консультацию у профессионального мастера или просто вызвать электрика на дом.

Типы ограничителей

Третье заблуждение – применение УЗИП неподходящего типа. Существует всего три типа импульсных защитных приборов, и все они должны использоваться, подключаться в свои щитки.

Схему подключения ОИН-1 (ограничитель импульсных напряжений) можно найти на специализированных сайтах для электриков. Там же мастера могут дать полезный совет и рассказать о пошаговом подключении своими руками.

В заключение необходимо отметить, что ограничители импульсных напряжений должны быть в каждой электрической цепи. Это поможет предотвратить замыкания и риск возникновения пожаров. Если у человека нет опыта работа с проводкой, то желательно вызвать профессионального электрика.

rusenergetics.ru

Обзор ограничителя импульсных напряжений ОИН-1

Для чего нужен ограничитель импульсных напряжений ОИН-1 и как его правильно подключить. Характеристики и область применения устройства.


Согласно требованиям п. 7.1.22 ПУЭ на все электроустановки с воздушным вводом должны устанавливаться ограничители импульсных напряжений. Их устанавливают в ВУ/ВРУ. Основная задача – это погасить всплески высокого напряжения и компенсировать энергию импульса. Компания «Энергомера» выпускает подобное устройство под названием ОИН-1. Характеристики, принцип работы и схема подключения данного ограничителя рассмотрены в этой статье. Содержание:

Назначение и принцип работы

Ограничитель импульсных напряжений ОИН-1 нужен для защиты электросетей напряжением 380/220В. Это стандартные напряжения для питания электросетей. Импульсные скачки напряжения могут возникнуть в результате ударов молнии. Из-за них же и возникает разность потенциалов в земле. Кроме них выделяют коммутационные всплески в сети. Они возникают при включении или отключении мощных электроприборов или групповом старте потребителей в электроустановке. Коммутационные импульсы могут возникать при пуске мощных электрических двигателей или групповом пуске насосных станций, а также при включении конденсаторных установок.

Как работает ограничитель? Внутри ОИН-1 установлены варисторы. По принципу действия варисторы напоминают разрядники, которые использовались ранее. Поэтому ограничитель устанавливается параллельно защищаемой цепи. В случае, если напряжение в сети превысит допустимое (классификационное) напряжение варистора, он начинает замыкать провода, таким образом отводя опасность от подключенных после него электроприборов.

Область применения

Рассмотрим, где применяется на практике ОИН-1. Применение в реальной работе ограничителя импульсных напряжений достаточно широко. Его устанавливают во вводные щиты или щиты учёта потребителей. При этом его рекомендуется устанавливать до счётчика, чтобы защитить и его. О том, как правильно подключать ОИН-1 в щиток мы поговорим ниже.

Если вы собираетесь строить дом и подключаете участок к электроэнергии – в технических условиях на подключение будет указана необходимость установки устройства защиты от импульсных перенапряжений. Но такое требование вносится в большинстве случаев как прописано в ПУЭ – при воздушном вводе кабеля.

Официальная документация о применении ограничителя импульсных напряжений от компании «Энергомера» ссылается на то, что рекомендуется его применение в системах заземления TN-S, TN-C-S в однофазной и трёхфазной сети.

Технические характеристики

Ни одно описание устройств не обходится без информации о технических характеристиках. ОИН-1 имеет такие характеристики:

  1. Длительно выдерживает напряжение до 275В, при стандартной частоте в 50 Гц.
  2. Устанавливается на дин-рейку.
  3. Ширина 17,5мм, что совпадает с размерами однополюсного автомата.
  4. Во время работы потребляет ток 0,7 мА, при 275В.
  5. Соответствует ГОСТам и прошёл сертификацию, поэтому может выдерживать импульсы до 10 кВ, с Iкз=5000А.
  6. Есть версия ОИН-1С, оборудованная световым индикатором наличия напряжения в сети.
  7. Клеммники позволяют подключать токопроводящие жилы от 4 до 16 мм.

Как подключить ОИН-1 в щитке

У этого устройства есть ряд функциональных аналогов от всех популярных производителей электротехники, поэтому и схемы их подключения в принципе аналогичны. В официальной документации схема подключения не слишком очевидна, она представлена в двух вариантах и выглядит следующим образом:

Обратите внимание первый вариант – подключение параллельно защищаемой цепи, а второй – последовательно с разъединителем. То есть в результате срабатывания ограничителя импульсных напряжений разъединитель должен разорвать цепь питания, чтобы избежать возгорания изделия и протекания тока по электрической дуге.

Но приведенная схема совсем не наглядно и не понятно изображена, и сразу возникает вопрос о том, как правильно установить аппарат. Поэтому ознакомьтесь с несколькими примерами подключения УЗИП в электросеть.

На рисунке ниже изображена типовая схема из условий для подключения 3 фаз. Здесь более наглядно изображено подключение ограничителей напряжения до счётчика. В трёхфазной цепи с системой заземления TN-S или TN-C-S его подключают между фазами, нулём и землёй. Но подключение ОИН-1 после счетчика тоже допустимо как дополнительная ступень защиты.

Монтажная схема на примере подключения в двухпроводной электросети:

И напоследок рассмотрим схемы для четырёх разных схем электроснабжения (1 фаза, 3 фазы, объединённый и разъединённый защитные проводники), которые встречаются наиболее часто:


Важное примечание

Мы рассмотрели для чего нужен ОИН-1 и как его установить. Но в обязательном порядке нужно добавить примечание из официальной документации:

Речь идёт о подключении автомата в разрыв питающего провода перед ограничителем. Это нужно для того, чтобы в случае короткого замыкания в ограничителе импульсов разорвать цепи и предотвратить негативные последствия случая.

Напоследок рекомендуем просмотреть видео, на котором доступно объясняется, как подключить ограничитель импульсных напряжений к сети:

На этом мы и заканчиваем описание характеристик и правил подключения ОИН-1. Надеемся, подготовленный обзор был для вас полезным и интересным!

Наверняка вы не знаете:

  • Классификация устройств защиты от импульсных перенапряжений
  • Что такое ограничитель мощности
  • Как бороться с низким напряжением в сети


Нравится0)Не нравится0) Источник: Samelectrik.ru

iscoming.info

Ограничители импульсных напряжений (ОИН) ОИН1, ОИН2

Нормативно-правовое обеспечение

  • Отвечают требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования», других стандартов и ПУЭ».
  • Отвечает требованиям к защите от перенапряжений по ГОСТ Р 50571.19

Функциональные возможности

ОИН1 — ограничитель импульсных напряжений моноблок с варистором; по заказу световой индикатор наличия напряжения сети.
ОИН2 — ограничитель импульсных напряжений моноблок с варистором, световой индикатор рабочего состояния, световая индикация напряжения сети.

Конструктивные особенности

Ограничитель импульсных напряжений (ОИН) обеспечивает:

  • Максимальное длительное рабочее напряжение 275 В частотой 50 Гц
  • Рабочий потребляемый ток при напряжении 275 В не превышает 0,7 мА
  • Выполнен в виде унифицированного модуля шириной 17,5 мм для монтажа на рейке 35/7мм
  • Выдерживает воздействие импульсов комбинированной волны с напряжением разомкнутой цепи 10,0 кВ и с током короткозамкнутой цепи 5 кА
  • Обеспечивает защиту оборудования от импульсного перенапряжения категории II по ГОСТ Р 50571.19-2000 (уровень напряжения защиты 2,0 кВ)
  • Выдерживает без повреждений воздействие временного перенапряжения 380 В
  • Классификация по тепловой защите: ОИН1 и ОИН2 — без тепловой защиты.
  • Классификация по наличию индикатора состояния:
    ОИН1 — без индикатора;
    ОИН1С (по дополнительному заказу) — со световым индикатором наличия напряжения сети;
    ОИН2 — со световым индикатором рабочего состояния.
  • Классификация по ремонтопригодности: ОИН1 и ОИН2 — моноблочные (неремонтируемые в условиях эксплуатации).
  • Допускает присоединение проводников сечением от 4 до 16 мм
Наименование характеристики Значение параметров
Номинальное напряжение питающей сети, В 220
Номинальный разрядный ток, кА 5
Максимальный разрядный ток, кА 12,5
Остаточное напряжение при номинальном токе не выше, В 2000
Класс испытаний по ГОСТ Р 51992 II
Степень защиты, обеспечиваемая оболочками не ниже IP20
Температура окружающего воздуха, С от -45 до 55
Габаритные разметы, мм 80 x 17,5 x 65,5
Масса, не более, кг 0,12
Гарантийный срок эксплуатации, лет 3

www.energomera.ru

Ограничитель импульсных перенапряжений оин-1 схема подключения

Ограничитель импульсных перенапряжений оин-1 схема подключения

Схема подключения ограничителей импульсных напряжений ОИН-1

Сообщение Rokoal » 09 ноя 2015, 05:54

ОИН схемы подключения

Сообщение Rokoal » 09 ноя 2015, 05:59

Схема подключения ограничителей импульсных напряжений ОИН-1

Схема подключения ограничителей импульсных напряжений ОИН-1

Схема подключения ограничителей импульсных напряжений ОИН-1

Сообщение Rokoal » 09 ноя 2015, 13:25

Схема подключения ограничителей импульсных напряжений ОИН-1

Сообщение Константин » 09 ноя 2015, 13:31

Вот по ней и выполняйте если не хотите заморачиваться с решением вопросов. Или у вас только Предписания от тех условий?

Рекомендую смонтировать отдельное ЗУ для УЗИП

Ответвление к УЗИП можете выполнить с разрывом проводников используя для ответвлений в щите кросс модуль.Но помните, что до учетные соединения должны быть опломбированы, поэтому предусматривайте в щите подобную камеру для пломбировки. Все соединения и устанавливаемые аппараты защиты после прибора учета не нуждаются в опломбировки .

УЗИП, ОИН, ОПС-1, в щите учета подключение (схема) и необходимость установки.

УЗИП, ОИН, ОПС-1, в щите учета подключение (схема) и необходимость установки.

Одними из устройств из серии «быть или не быть?»…

art-lus.ru

Схема подключения оин 1. Ограничитель перенапряжений. Ограничитель импульсных перенапряжений. Схема подключения ограничителя к сети

Для всех нас стало нормой, что в распределительных щитках жилых домов, обязательна установка вводных автоматических выключателей, модульных автоматов отходящих цепей, УЗО или дифф.автоматов на помещения и оборудование, где критичны возможные утечки токов (ванные комнаты, варочная панель, стиральная машинка, бойлер).

Помимо этих обязательных коммутационных аппаратов, практически никому не требуется объяснять, зачем еще нужно реле контроля напряжения.

УЗИП или реле напряжения

Устанавливать их начали все и везде. Грубо говоря оно защищает вас от того, чтобы в дом не пошло 380В вместо 220В. При этом не нужно думать, что повышенное напряжение попадает в проводку по причине недобросовестного электрика.

Вполне возможны природные явления, не зависящие от квалификации электромонтеров. Банально упало дерево и оборвало нулевой провод.

Также не забывайте, что любая ВЛ устаревает. И даже то, что к вашему дому подвели новую линию СИПом, а в доме у вас смонтировано все по правилам, не дает гарантии что все хорошо на самой питающей трансформаторной подстанции – КТП.

Там также может окислиться ноль на шинке или отгореть контакт на шпильке трансформатора. Никто от этого не застрахован.

Именно поэтому все новые электрощитки уже не собираются без УЗМ или РН различных модификаций.

Что же касается устройств для защиты от импульсных перенапряжений, или сокращенно УЗИП, то у большинства здесь появляются сомнения в необходимости их приобретения. А действительно ли они так нужны, и можно ли обойтись без них?

Подобные устройства появились достаточно давно, но до сих пор массово их устанавливать никто не спешит. Мало кто из рядовых потребителей понимает зачем они вообще нужны.

Первый вопрос, который у них возникает: ”Я же поставил реле напряжения от скачков, зачем мне еще какой-то УЗИП?”


Никакое реле напряжения от этого не спасет, а скорее всего сгорит вместе со всем другим оборудованием. В то же самое время и УЗИП не защищает от малых перепадов в десятки вольт и даже в сотню.

Например устройства для монтажа в домашних щитках, собранные на варисторах, могут сработать только при достижении переменки до значений свыше 430 вольт.

Поэтому оба устройства РН и УЗИП дополняют друг друга.

Защита дома от грозы

Гроза это стихийное явление и просчитать его до сих пор не особо получается. При этом молнии вовсе не обязательно попадать прямо в линию электропередач. Достаточно ударить рядышком с ней.

Даже такой грозовой разряд вызывает повышение напряжения в сети до нескольких киловольт. Кроме выхода из строя оборудования это еще чревато и развитием пожара.

Даже когда молния ударяет относительно далеко от ВЛ, в сетях возникают импульсные скачки, которые выводят из строя электронные компоненты домашней техники. Современный электронный счетчик с его начинкой, тоже может пострадать от этого импульса.

Общая длина проводов и кабелей в частном доме или коттедже достигает нескольких километров.

Сюда входят как силовые цепи так и слаботочка:




  • охранная сигнализация

Все эти провода принимают на себя последствия грозового удара. То есть, все ваши километры проводки получают гигантскую наводку, от которой не спасет никакое реле напряжения.

Единственное что поможет и защитит всю аппаратуру, стоимостью несколько сотен тысяч, это маленькая коробочка называемая УЗИП.

Монтируют их преимущественно в коттеджах, а не в квартирах многоэтажек, где подводка в дом выполнена подземным кабелем. Однако не забывайте, что если ваше ТП питается не по кабел

etoze.ru

УЗИП так ли он нужен

Изначально вся молниезащита и защита от перенапряжений, возникающих при грозе, ориентировалась на такие величины, как киловольты и даже десятки и сотни киловольт.

Оборудование такого класса защищается высоковольтными разрядниками РВО, РВС, РДИП, РМК и т.п.

Однако в последнее время для рядового потребителя в бытовых сетях 220В на первый план вышли другие устройства – УЗИП. Давайте рассмотрим подробнее что это такое, почему они раньше были не нужны, а теперь вдруг понадобились и как они вообще работают.

Что такое УЗИП и от чего оно защищает?

УЗИП – это устройство, которое защищает оборудование и эл.приборы в сети 220-380В от импульсных перенапряжений.

При этом не путайте импульсное перенапряжение, просто с повышенным, которое возникает при аварийных ситуациях – обрыве ноля или попадании фазы на нулевой проводник.

Импульсное длится не более 1 миллисекунды.

Никакое реле напряжения за это время отработать не успевает.

Помимо аббревиатуры УЗИП можно встретить и другие распространенные названия. Например, ОПС – ограничитель перенапряжения сети или ОИН – ограничитель импульсных напряжений.

Несмотря на разные названия, функциональное назначение у всех этих устройств одинаковая. Они должны выполнять две главные задачи:

  • защищать оборудование от последствий удара молнии

Причем не обязательно от прямого попадания, но и от возникающих “наводок” и импульсных разрядов при грозе.

От них выйти из строя могут не только работающие приборы, но и “спящие”.

То есть те, которые просто воткнуты в розетку – TV, холодильники, зарядки.

  • защищать от перенапряжений при коммутациях
Оказывается, для появления импульсных аномалий в сети, вовсе не обязательно, чтобы рядом с вашим домом молния попала в линию электропередач. Достаточно кому-то в этой же самой сети (0,38-6-10кВ) включить конденсаторные батареи, запустить мощный электродвигатель или сварочный аппарат.

Как сами понимаете, говорить об актуальности монтажа УЗИП в этом случае нужно не только для частных домов, но и для квартир в многоэтажках. Данная коммутация будет сопровождаться кратковременным импульсом, который спалит вам электронные компоненты телевизора, стиральной машинки или компьютера.

От всего от этого ни УЗО, ни диффавтоматы, ни реле напряжения не помогут.

А вот УЗИП реально спасет дорогостоящие приборы. Иногда такие импульсы не приводят к капитальной поломке, зато сопровождаются “зависанием” системы, потерей памяти и т.п. А это опять дополнительные расходы на ремонт, наладку и обслуживание.

Если взять все домашние электроприборы и разбить их на категории электрической стойкости к импульсам напряжения, то получится следующая табличка:

Технические характеристики

Вот базовые технические характеристики, на которые следует обращать внимание при выборе УЗИП. Они обычно прописаны на корпусе устройства.

  • номинальное и максимальное напряжение сети

Это напряжение, при котором устройство будет нормально работать не срабатывая. При его превышении УЗИП становится активным.

  • номинальный и максимальный разрядный ток

Это ток, который УЗИП может пропустить через себя несколько раз без последствий и риска выхода их строя.

УЗИП — это не обязательно одноразовое устройство, как некоторые считают.

  • уровень защитного напряжения или классификационное напряжение

Максимальное U на клеммах устройства, когда варистор начинает открываться при протекании через него определенного тока.

  • класс устройства

Классы или типы УЗИП — чем отличаются?

Все УЗИП подразделяются на три класса или три типа. Эти классы подсказывают в каких местах нужно ставить, то или иное устройство.

1 класс

Защищает от перенапряжения, спровоцированного прямым попаданием молнии в здание или молниеотвод.

Этот тип рассчитан на пиковое значение тока с фронтом 10/350мс.

Что это означает? Это значит, что рост тока до максимального значения происходит в течение 10мс. Далее его значение падает на 50% через 350мс.

Такое наблюдается именно при прямом ударе молнии. Это очень малое время воздействия, на которое остальные защитные аппараты зачастую  не успевают среагировать. А при достаточном импульсном токе, просто выходят из строя, никак не защищая подключенное оборудование.

А вот УЗИП при максимальных величинах данного параметра гарантированно защитит цепь хотя бы один раз.

УЗИП 1 класса устанавливаются непосредственно на вводных щитовых промышленных и административных зданий.

Тип 1 используется при наличии системы молниезащиты – молниеотвод, металлическая сетка на здании.

Кстати, устройства класса 1 соответствующей конструкции, при воздушном вводе проводом СИП и наличии хорошего контура заземления, можно легко установить непосредственно на опоре через специальные прокалывающие зажимы и арматуру.

2 класс

Обеспечивает защиту от импульсных скачков напряжения, которые появляются при включении-отключении очень мощного оборудования, либо при непрямом попадании молнии.

Они рассчитаны на пиковое значение тока с фронтом 8/20мс. То есть, максимум тока достигается за 8мс, а спадает он наполовину за 20мс.

Автоматы, УЗО, реле опять же пропускают такой импульс, не успевая среагировать вовремя.

УЗИП 2 класса должны монтироваться в вводных распредустройствах многоквартирных жилых зданий или в уличных ВРУ частных коттеджей и домов.

При воздушном вводе в здание это условие прямо регламентируется правилами ПУЭ.

Получается, что УЗИП Т-2 должны использоваться практически всегда.

3 класс

Защищает от остаточных импульсных перенапряжений, образующихся при коротких замыканиях, либо после гашения основного импульса, первыми двумя классами УЗИП.

Третий класс часто встраивают в сетевые фильтры и удлинители.

Эта защита нужна очень чувствительному электронному оборудованию. Например, дорогостоящим медицинским приборам, компьютерам и т.п.

Третий класс применяют только как дополнительную защиту к Т-2, и он имеет более низкую разрядную способность.

Тип Т-3 обязательно устанавливается, если приборы расположены далее 30 метров от вводного УЗИП Т-2.

Обратите внимание, что для обеспечения селективности защиты, нельзя устанавливать УЗИП разных классов параллельно один за другим в одном месте. Иначе максимальный ток молнии изначально пойдет совсем не через то устройство и элементарно сожгет его.

Чтобы этого не произошло, между УЗИП разного класса должен быть развязывающий элемент – индуктивность. Роль этой индуктивности выполняет обычный кабель или провод.

Рекомендуемое расстояние между разными УЗИП – не менее 10 метров.

Принцип работы

Как работает УЗИП? Очень просто. При кратковременном превышении напряжения от заданного значения, происходит резкое падение сопротивления варистора, встроенного в корпус.

Вот наглядная схема принципа работы такого прибора. Через автомат 220В подключена однофазная нагрузка. В этой же цепочке присутствует УЗИП.

Один его контакт сидит на фазе, другой на заземлении. Подключение в цепь параллельное!

При этом всегда обращайте внимание на длину проводников, которыми подключено УЗИП. Они играют существенную роль.

Так на кабеле длиной всего 1 метр, от молнии может генерироваться перенапряжение в 1000В.

Для эффективной защиты приходится уменьшать расстояние по кабелю. Поэтому общая длина всей цепочки, через которую подключается УЗИП (провод на фазу + провод до заземления) не должна превышать 50см!



А сечение самого кабеля для типа-2 должно быть от 4мм2 и выше, для класса 1 от 16мм2 и выше. Более подробно о всех нюансах подключения и ошибках при выборе правильной схемы читайте в отдельной статье.

Но вернемся к принципу работы. При нормальном однофазном напряжении в пределах 220В, встроенный варистор имеет большое сопротивление. Соответственно ток через него не течет.

Если же происходит кратковременный импульс, во много раз превышающий пороговое напряжение, варистор резко меняет внутреннее сопротивление, вплоть до нулевых значений.

Вследствие чего фаза через него спокойно устремляется на заземляющий контур. И все перенапряжение, грубо говоря, сливается в землю.

Как только импульс проходит, варистор автоматически возвращается в нормальное (закрытое) состояние.

При достаточно длительном воздействии импульса создается искусственное короткое замыкание, на которое срабатывает автомат, отключая всю цепочку.

Получается, что УЗИП “повреждается” раньше, чем защищаемое оборудование. Тем самым, оно его и спасает. При этом нельзя сказать, что УЗИП одноразовое устройство.

Все будет зависеть от величины импульса, его продолжительности, грозового разряда и силы тока.

Остаточное напряжение, которое все равно в некоторой степени доходит до эл.приборов в этот кратковременный промежуток времени, получается сглаженным до безопасной величины и не оказывает негативных последствий.

Есть модели УЗИП моноблочные, а есть картриджные, со съемным варисторным блоком.

При его выходе из строя вам не придется менять целиком все устройство, достаточно будет заменить один элемент. Это все равно что поменять сгоревший предохранитель.

Как узнать, что УЗИП вышло из строя? По цветному индикатору на передней панели.

Он должен поменять свою раскраску с зеленого на красный.

Не путайте, индикатор выпадает и сигнализирует не просто о срабатывании, а о выходе из строя элемента!

Автомат или предохранитель перед УЗИП

Обязательным условием установки УЗИП является наличие аппарата защиты перед ним – автомата или предохранителя.

Причем специалисты рекомендуют ставить именно предохранитель.

В любом автоматическом выключателе есть катушка, обладающая индуктивностью. А вы эту самую катушку, состоящую из множества витков, устанавливаете последовательно в цепь с УЗИП. Помните, что мы ранее говорили про максимальные расстояния проводников для подключения устройства?

Так вот, выставив перед УЗИП автомат, у вас получится ситуация, когда ток молнии, помимо самого ОПС, вынужден будет пройти через всю катушку, образуя на ней дополнительное напряжение. Иногда эта величина может доходить до 100кВ!

Поэтому и ставят перед УЗИП предохранители с плавкой вставкой, длина которой всего пару сантиметров.

Кстати, есть модели УЗИП, в которых плавкая вставка встроена в корпус устройства.

Только не путайте назначение всех этих предохранителей или автоматов. Они не нужны для защиты самого ОПС. Их обязанность — отсоединить после срабатывания поврежденный элемент цепи.

УЗИП выполнив свою главную задачу, остается фактически “закороченным”, и подать напряжение на все остальное оборудование с короткозамкнутым элементом внутри цепи вы не сможете.

При этом у данной защиты, когда она стоит непосредственно перед самим аппаратом, а не на главном вводе, есть один существенный недостаток. Дело в том, что большинство молний многокомпонентные и их разряд вызывает не один импульс, а несколько.

Причем импульсы эти достигают устройства одномоментно. Представьте себе такую картину – пришла первая волна максимальной величины и заставила не просто сработать УЗИП, но и вывела из работы сменный модуль (выпал красный индикатор) с аппаратом защиты до него.

И тут же за первым импульсом накатывает второй (всего через 60-80мс), а защиты то уже нет! Поэтому иногда лучше защиту в виде автоматов или предохранителей размещать на главном вводе. Она после первого срабатывания будет гасить всю сеть 220В.

УЗИП чаще всего выходят из строя (срабатывают без возможности восстановления параметров варистора) по двум причинам:

  • слишком большое напряжение или разряд, который превышает рабочий диапазон (неправильно выбрали или установили не там, где надо)
  • длительное перенапряжение (не кратковременный импульс)

Например, при обрыве нейтрали или при длительном однофазном КЗ.

Статьи по теме

domikelectrica.ru

0 comments on “Ограничитель импульсных напряжений оин 1 схема подключения – характеристики, принцип работы, схема подключения

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
