Схемы стабилизаторов напряжения и тока
Стабилизированные источники питания необходимы для обеспечения независимости параметров электронного устройства от изменений питающего напряжения. Практически в любой современной аппаратуре имеется стабилизатор напряжения, а то и несколько. В таких устройствах часто применяются операционные усилители ( ОУ ), с помощью которых решить эту задачу просто и эффективно с точностью регулировки и стабильности в диапазоне 0,01…0,5 %, причём ОУ легко встраивать в традиционные стабилизаторы напряжения и тока.
Простейший стабилизатор напряжения представляет собой усилитель постоянного тока, на вход которого подано постоянное напряжение стабилитрона или часть его. Нагрузочная способность такого стабилизатора определяется силой максимального выходного тока ОУ.
Следящие стабилизаторы, как правило, работают на принципе сравнения опорного и выходного напряжений, усиления их разности и управления электропроводностью регулирующего транзистора.
Стабилизатор по схеме Рис.1 выдаёт напряжение Uвых большее, чем опорное напряжение стабилитрона VD1, а стабилизатор Рис.2 – меньшее. Стабилизаторы питаются от одного источника. С помощью эмиттерного повторителя VT2 увеличивают ток нагрузки, в нашем примере – до 100 мА, но можно и более с составным повторителем на мощном транзисторе. Транзистор VT1 защищает выходной транзистор VT2 от перегрузок по току, причём датчиком тока служит резистор R8 небольшого сопротивления, включённый в цепь эмиттера транзистора VT2. Когда падение напряжения на нём превысит Uб-э=0,6 В, откроется транзистор VT1 и зашунтирует эмиттерный переход транзистора VT2. При токах нагрузки до 10…15 мА резисторы R7, R8 и транзисторы VT1, VT2 можно не ставить. Отметим, что в стабилитронах по схемам на Рис.1, 2 входное напряжение не должно превышать максимально допустимой суммы напряжений питания.
На Рис.3а приведена схема подобного стабилизатора в котором ОУ включён таким образом, что он сам питается стабилизированным напряжением. Здесь дополнительно включены несколько элементов, улучшающих работу стабилизатора напряжения. Потенциал выхода ОУ DA1 смещён в сторону положительного напряжения с помощью стабилитрона VD3 и транзистора VT1. Выходной эмиттерный повторитель – составной ( VT2, VT3 ), а к базе защитного транзистора VT4 подключён делитель R4R5, что позволяет создать “падающую” характеристику ограничения тока перегрузки. Ток короткого замыкания не превышает 0,3 А. Термокомпенсированный источник опорного напряжения выполнен на микросхеме К101КТ1А (DA2). Выходное напряжение стабилизатора, равное +15В, изменяется всего на 0,0002 % при изменении входного напряжения в пределах 19…30 В; при изменении тока нагрузки от нуля до номинального выходное напряжение падает лишь на 0,001%. В этом стабилизаторе подавление пульсаций входного напряжения частотой 100 Гц составляет 120 дБ. К достоинствам стабилизатора следует отнести также и то, что в отсутствии нагрузки потребляемый ток составляет около 10 мА. При скачкообразном изменении тока нагрузки выходное напряжение устанавливается с погрешностью 0,1% за время не более 5 мкс.
Практически нулевые пульсации напряжения на выходе может обеспечить стабилизатор по схеме Рис.4. Если движок переменного резистора R1 находится в верхнем (по схеме) положении, амплитуда пульсаций максимальна. По мере перемещения движка вниз амплитуда будет уменьшаться, так как напряжение пульсаций, поданное на инвертирующий вход ОУ через конденсатор С2, в противофазе складывается с выходным напряжением пульсаций. Примерно в среднем положении движка резистора R1 пульсации будут компенсированы.
В случае необходимости получения отрицательного выходного напряжения необходимо в качестве повторителя применить p-n-p транзистор, а также заземлить положительную шину питания ОУ. Но можно поступить по-другому, если в аппаратуре требуются стабилизированные напряжения разной полярности.
На Рис.5 приведены две упрощённые схемы соединения стабилизаторов для получения выходных напряжения разного знака. В первом случае входная и выходная цепи имеют общую шину. Пусть, например, имеются только положительные стабилизаторы. Тогда в стабилизаторе по второй схеме можно применить, если оба канала по входным цепям гальванически развязаны, чтобы можно было заземлять положительный полюс нижнего (по схеме) стабилизатора. Источником опорного напряжения для одного из каналов служит стабилитрон, а для второго – выходное напряжение первого стабилизатора. Для этого необходимо включить делитель из двух резисторов между выводами +Uст и -Uст стабилизаторов и подвести напряжение средней точки делителя к неинвертирующему входу ОУ второго стабилизатора, заземлив инвертирующий вход ОУ. Тогда выходные напряжения двух стабилизаторов ( несимметричные в общем случае ) связаны и регулирование напряжений осуществляется одним переменным резистором.
В случае если необходимо иметь два питающих напряжения с заземлённой средней точкой, то можно применить активный делитель на ОУ с повторителями для увеличения нагрузочной способности (Рис. 6). Если R1=R2, то равны и выходные напряжения относительно заземлённой средней точки. Через выходные транзисторы VT1 и VT2 протекают полные токи нагрузки, а падение напряжения на участках коллектор – эмиттер равны половине входного напряжения. Это надо иметь в виду при выборе радиаторов охлаждения.
Ключевые стабилизаторы напряжения зарекомендовали себя наилучшим образом с точки зрения экономичности, так как КПД таких устройств всегда высокий. Несмотря на их сложность по сравнению с линейными стабилизаторами, только за счёт уменьшения размеров теплоотводящего радиатора проходного транзистора ключевой стабилизатор позволяет уменьшить габариты регулируемого мощного источника питания в два – три раза. Недостаток ключевых стабилизаторов заключается в повышении уровня помех. Однако рациональное конструирование, и когда весь блок выполнен в виде экранированного модуля с расположенной непосредственно на теплоотводе мощного транзистора платой управления, позволяет свести помехи к минимуму. Устранить “пролезание” высокочастотных помех в нестабилизированный источник первичного питания и нагрузку можно путём включения последовательно радиочастотных дросселей, рассчитанный на постоянный ток 1…3 А. В ключевых стабилизаторах напряжения с успехом применяются интегральные компараторы.
На Рис. 7 приведена схема релейного стабилизатора на базе микросхемы К554СА2. Здесь компаратор DA1 работает от источников напряжения +12 и -6 В. Эта комбинация образована подключением вывода 11 положительного питания DA1 к эмиттеру транзистора VT1 (+18 В), вывода 2 – к стабилитрону VD6 (примерно +6 В), вывода 6 отрицательного питания – к нулевому потенциалу общей шины. Опорное напряжение стабилизатора формируется диодами VD3 – VD5, оно равно +4,5 В. Это напряжение подаётся на инвертирующий вход компаратора DA1, включённого по схеме детектора уровня с гистерезисной характеристикой из-за положительной обратной связи по цепи R5, R3. Цепь отрицательной обратной связи замыкается через усилительный транзистор VT2, ключевой элемент на транзисторах VT3, VT4 и фильтр L1C7. Глубину отрицательной обратной связи по выходному напряжению регулируют переменным резистором R4, в результате оно изменяется в пределах 4…20 В при минимальном входном нестабилизированном напряжении +23 В и максимальном – до +60 В с применением элементов, рассчитанных на такое напряжение. В то же время переменная составляющая выходного напряжения ( пульсации ) проходят без ослабления через конденсатор С4, поэтому регулирование выходного напряжения не приводит к пропорциональному изменению пульсаций.
Данный стабилизатор напряжения относится к числу автогенерирующих, когда в зависимости от входного напряжения и тока нагрузки, разряжающего накопительный конденсатор C7, автоматически меняется как период автоколебаний, так и время включённого состояния транзисторов VT3, VT4. Усилитель управления на компараторе DA1 и транзисторе VT2 открывает ключевой элемент в тот момент, когда потенциал инвертирующего входа станет меньше, чем потенциал неинвертирующего (опорного) входа. В этот момент напряжение на нагрузке падает несколько ниже заданного уровня стабилизации, т.е пульсирует. После включения транзисторов VT3, VT4 ток через дроссель L1 нарастает, его индуктивность и конденсатор С7 запасает энергию, так что потенциал инвертирующего входа повышается. Благодаря действию усилителя управления ключевой элемент закрывается. Затем фильтр L1C7 отдаёт некоторую часть запасённой энергии в нагрузку, причём полярность напряжения на дросселе L1 меняется и цепь питания замыкается через диод VD7. Как только напряжение на конденсаторе С7 станет ниже опорного на величину гистерезиса, вновь включаются транзисторы VT3, VT4. Далее циклы повторяются.
В качестве дросселя L1 можно применить дроссели фильтров промышленного изготовления, например из серий Д8, Д5 – плоские и др., среди которых выбирают типономинал с требуемой индуктивностью, рассчитанный на ток подмагничивания не менее ожидаемого тока нагрузки и пригодный к использованию на частотах до 50 кГц.
Диод VD7 должен быть обязательно быстродействующим с большим допустимым импульсным током, не менее удвоенного значения тока нагрузки. В стабилизаторе по схеме на Рис. 7, где ток нагрузки 2 А, возможна замена его на диоды КД212Б, КД217А и некоторые другие. Конденсатор С7 из ряда К53 или танталовый типов К52-7А, К52-9, К52-10, С9 – ёмкостью не менее 15,…2,2 мкФ.
Большая потребность в стабилизаторах для питания аппаратуры привела к необходимости разработки и производства специальных линейных микросхем – стабилизаторах напряжения. В интегральном исполнении преобладают последовательные регуляторы с непрерывным или импульсным режимом управления. Стабилизаторы строятся как для положительных так и для отрицательных напряжений питания. Выходное напряжение может быть регулируемым или фиксированным, например +5 В для питания блоков с цифровыми микросхемами или ±15 В для питания аналоговых микросхем. К данной группе из выпускаемых стабилизаторов относятся категория регулируемых стабилизаторов КР142ЕН1 и К142ЕН2.
На базе микросхем КР142ЕН1,2 можно создавать стабилизаторы отрицательных напряжений Рис. 8. При этом стабилитрон VD1 смещает уровень напряжения на выводе 8 относительно входного напряжения. Базовый ток транзистора VT1 не должен превышать максимально допустимого тока стабилизатора, иначе следует применить составной транзистор.
Широкие возможности микросхем КР142ЕН1,2 позволяют создавать на их основе релейные стабилизаторы напряжения (
Также следует рассмотреть ещё один класс стабилизаторов – стабилизаторов тока, преобразующих напряжение в ток независимо от изменения напряжения нагрузки. Мощные источники тока предусматривают подключение к ОУ усилительных транзисторов.
На Рис.10 дана схема источника тока, а на Рис. 11 – схема приёмника тока. В обоих устройствах сила тока зависит от напряжения Uвх и номинала резистора R1, чем меньше входной ток ОУ и тем меньше ток управления первого (после ОУ) транзистора, который выбран поэтому полевым. Ток нагрузки может достигать 100 мА.
Схема простого мощного источника тока для зарядки устройства показана на Рис. 12. Здесь R4 – токоизмерительный проволочный резистор. Номинальное значение тока нагрузки Iн =ΔU/R4=5 A устанавливается примерно при среднем положении движка резистора R1. При зарядке автомобильной аккумуляторной батареи напряжение Uвх ≥ 18 В без учёта пульсаций выпрямленного переменного напряжения. В таком устройстве следует применять ОУ с диапазоном входного напряжения вплоть до напряжения положительного питания. Такими возможностями обладают ОУ К553УД2, К153УД2, К153УД6, а также КР140УД18.
Более подробно по данной тематике можно найти в источнике:
“В ПОМОЩЬ РАДИОЛЮБИТЕЛЮ” выпуск 91, МОСКВА издательство ДОСААФ СССР, 1985 стр. 39-53
Поделиться ссылкой:
Понравилось это:
Нравится Загрузка…
Похожее
admarkelov.ru
Схема стабилизатора напряжения сети | Мастер Винтик. Всё своими руками!
Стабилизатор представляет собой сетевой автотрансформатор, отводы обмотки которого переключаются автоматически в зависимости от величины напряжения в электросети.
Стабилизатор позволяет поддерживать выходное напряжение на уровне 220V при изменении входного от 180 до 270 V. Точность стабилизации 10V.
Принципиальную схему можно разделить на слаботоковую схему (или схему управления) и сильнотоковую (или схему автотрансформатора).
Схема управления показана на рисунке 1. Роль измерителя напряжения возложена на поликомпараторную микросхему с линейной индикацией напряжения, — А1 (LM3914).
Сетевое напряжение поступает на первичную обмотку маломощного трансформатора Т1. У этого трансформатора есть две вторичные обмотки, по 12V на каждой, имеющие один общий вывод (или одна обмотка на 24V с отводом от середины).
Выпрямитель на диоде VD1 служит для получения питающего напряжения. Напряжение с конденсатора С1 поступает на цепь питания микросхемы А1 и светодиодов оптопар Н1.1-Н9.1. А так же, он служит для получения образцовых стабильных напряжений минимальной и максимальной отметки шкалы. Для их получения используется параметрический стабилизатор на УЗ и Р1. Предельные значения измерения устанавливаются подстроечными резисторами R2 и R3 (резистором R2 — верхнее значение, резистором RЗ -нижнее).
Измеряемое напряжение берется с другой вторичной обмотки трансформатора Т1. Оно выпрямляется диодом VD2 и поступает на резистор R5. Именно по уровню постоянного напряжения на резисторе R5 производится оценка степени отклонения сетевого напряжения от номинального значения. В процессе налаживания резистор R5 предварительно устанавливают в среднее положение, а резистор RЗ в нижнее по схеме.
Затем, на первичную обмотку Т1 от автотрансформатора типа ЛАТР подают повышенное напряжение (около 270V) и резистором R2 выводят шкалу микросхемы на значение, при котором горит светодиод, подключенный к выводу 11 (временно вместо светодиодов оптопар можно подключить обычные свето-диоды). Затем входное переменное напряжение уменьшают до 190V и резистором RЗ выводят шкалу на значение когда горит светодиод, подключенный к выводу 18 А1.
Если вышеуказанные настройки сделать не удается, нужно подстроить немного R5 и повторить их снова. Так, путем последовательных приближений добиваются результата, когда изменению входного напряжения на 10V соответствует переключение выходов микросхемы А1.
Всего получается девять пороговых значений, — 270V, 260V, 250V, 240V, 230V, 220V, 210V, 200V, 190V.
Принципиальная схема автотрансформатора показана на рисунке 2. В его основе лежит переделанный трансформатор типа ЛАТР. Корпус трансформатора разбирают и удаляют ползунковый контакт, который служит для переключения отводов. Затем по результатам предварительных измерений напряжений от отводов делают выводы (от 180 до 260V с шагом в 10V), которые, в дальнейшем переключают при помощи симисторных ключей VS1-VS9, управляемых системой управления посредством оптопар Н1-Н9. Оптопары подключены так, что при снижении показания микросхемы А1 на одно деление (на 10V) происходит переключение на повышающий (на очередные 10V) отвод автотрансформатора. И наоборот, — увеличение показаний микросхемы А1 приводит к переключению на понижающий отвод автотрансформатора. Подбором сопротивления резистора R4 (рис. 1) устанавливают ток через светодиоды оптопар, при котором симис-торные ключи переключаются уверенно. Схема на транзисторах VТ1 и VT2 (рис. 1) служит для задержки включения нагрузки автотрансформатора на время, необходимое на завершение переходных процессов в схеме после включения. Эта схема задерживает подключение светодиодов оптопар к питанию.
Вместо микросхемы LM3914 нельзя использовать аналогичные микросхемы LM3915 или LM3916, из-за того, что они работают по логарифмическому закону, а здесь нужен линейный, как у LM3914. Трансформатор Т1 — малогабаритный китайский трансформатор типа TLG, на первичное напряжение 220V и два вторичных по 12V (12-0-12V) и ток 300mА. Можно использовать и другой аналогичный трансформатор.
Трансформатор Т2 можно сделать из ЛАТРа, как описано выше, или намотать его самостоятельно.
Симисторы можно использовать другие, — все зависит от мощности нагрузки. Можно даже использовать в качестве элементов коммутации элекромагнитные реле.
Сделав другие настройки резисторами R2, RЗ, R5 (рис. 1) и, соответственно, другие отводы Т2 (рис. 2) можно изменить шаг переключения напряжения.
Кривошеим Н. Радиоконструктор. 2006г. №6.
Литература:
- Андреев С. Универсальный логический пробник, ж. Радиоконструктор 09-2005.
- Годин А. Стабилизатор переменного напряжения, ж. Радио, №8, 2005
P.S. В нашем «Магазине Мастера» вы можете приобрести готовые модули стабилизаторов, усилителей, индикаторов напряжения и тока, а также различные радиолюбительские наборы для самостоятельной сборки.
Наш «Магазин Мастера«
П О П У Л Я Р Н О Е:
- Конструкция и ремонт источников бесперебойного питания фирмы АРС (часть 1)
- Мощный самодельный трансформаторный стабилизатор
- Стабилизатор напряжения на LM2596
Удивляет полное отсутствие информации о таких распространенных приборах, как источники бесперебойного питания. Мы прорываем информационную блокаду и приступаем к публикации материалов по их устройству и ремонту. Из статьи Вы получите общее представление о существующих типах бесперебойников и более подробное, на уровне принципиальной схемы, о наиболее распространенных моделях Smart-UPS. Подробнее…
Простой мощный стабилизатор из старых телевизионных трансформаторов
Из старых давно отслуживших свою службу ламповых телевизоров типа «Рекорд», «Горизонт», «Темп», «Электрон», «Фотон», «Радуга», «Рубин», «Чайка» и им подобных, а точнее их силовых трансформаторов можно сделать достаточно мощный (2-3 кВт) стабилизатор сетевого напряжения. Для этого трансформаторы нужно соединить специальным способом.
Подробнее…
Импульсный стабилизатор напряжения 1,2 — 37 В, 3А на LM2596
На микросхеме LM2596 можно собрать стабилизированный источник напряжения, на основе которого легко сделать простой и надёжный импульсный лабораторный блок питания с защитой от короткого замыкания.
Подробнее…
— н а в и г а т о р —
Популярность: 42 938 просм.
ПОДЕЛИТЕСЬ С ДРУЗЬЯМИ
www.mastervintik.ru
СТАБИЛИЗАТОР НАПРЯЖЕНИЯ VOTO — СХЕМА И РЕМОНТ
DTZM10000VA – самый мощный в линейке релейных стабилизаторов с цифровым дисплеем, его мощности в 10000 ВА достаточно для обеспечения нужд небольшого цеха, офиса или лаборатории. Устройство служит для защиты от перепадов, скачков, стабильно низкого или высокого напряжения в бытовой электрической сети сложного и дорогого оборудования и промышленной электроники.
Диапазон значений входящего напряжения лежит в пределах от 100 до 270 Вольт, на выходе же будет получено стабильное значение в 220 Вольт, с небольшими колебаниями, которые лежат в пределах допустимых погрешностей. Прибор защищает аппаратуру от пиковых значений напряжения, которые нередки в отечественных электросетях.
Основные характеристики VOTO DTZM10000VA
- Мощность: 10000 ВА
- Рабочий диапазон 90-270 В
- Выходное напряжение 220 ± 8% В
- Рабочая частота 50-60 Гц
- Время срабатывания 20 мс
- Защита от повышенной нагрузки
- Защита от повышенного и пониженного напряжения
- Защита от короткого замыкания
- Термозащита трансформатора
- Вес 25,5 килограмм
- Габариты 448х305х368 мм
Стабилизаторы напряжения VOTO отличает красивый и строгий дизайн, пожаробезопасные материалы для корпуса и удачная компоновка управляющих тумблеров и цифровых табло делает работу с устройством простой и удобной. Для удобства транспортировки на корпусе приборы расположены две ручки. Для монтажа и подключения к питающей сети лучше всего использовать компетентных специалистов. Перед покупкой необходимо сделать расчеты суммарной мощности требующих защиты потребителей, она должна заметно перекрываться мощностью стабилизатора.
Принципиальная схема стабилизатора VOTO
Нажмите на схему и на значок сверху чтоб увеличить
Уровень шума работающего устройства небольшой, не станет причиной дискомфорта для персонала. Удобные и понятные цифровые индикаторы дадут всю информацию о входных/выходных параметрах питающей сети и режиме работы устройства. Обслуживания как такового прибор не требует, в случае неисправности можно попробовать выполнить ремонт самому (имея соответствующие знания) используя предоставленные схемы. Более подробная информация в PDF файле.
Ремонт электроникиelwo.ru
Типы стабилизаторов напряжения
Стабилизаторы со ступенчатым регулированием
Принцип работы
Основные детали стабилизаторов этого типа — автотрансформатор состоящий из нескольких обмоток и устройство коммутации, которое переключает эти обмотки.
На входе устройства находится электронная плата, которая анализирует сетевое напряжение и управляет переключателями, которые подают напряжение на выход от соответствующего вывода обмотки автотрансформатора.
Количество обмоток и , соответственно, ступеней может варьироваться от 4 до 9. Чем больше ступеней, тем точнее регулируется напряжение.
Быстродействие ступенчатых СН достигает 5-7 мсек.
Переключателями могут служить:
- электромеханические реле
- тиристоры, симисторы
Преимущество реле — отсутствие искажения формы напряжения, недостаток — ограниченная долговечность
Преимущества электронных переключателей — долговечность, недостатки — искажение формы напряжения, чувствительность к помехам в сети.
Недостатки
Так как СН этого типа регулируют напряжение ступенями, то на его выходе напряжение колеблется в определённых пределах, например, для стабилизатора с напряжение 220 В+/- 8% на выходе получим 203-237 В.
Это хорошо видно на графике:
Это основной недостаток ступенчатых ступенчатых преобразователей.
Основные преимущества:
- небольшой размер
- невысокая стоимость
- возможность работы с перегрузкой
- широкий диапазон входного напряжения
- практически бесшумная работа
Все эти достоинства оценили потребители, и сейчас большинство пользуется именно этими ПН.
Схема ступенчатого стабилизатора
Схема релейного стабилизатора:
Схема тиристорного (симисторного) стабилизатора
Для увеличения точности регулирования напряжения применяют двухкаскадные схемы — первая грубая регулировка и второй каскад — для увеличения точности.
Вот как выглядит такой стабилизатор внутри:
Электромеханические стабилизаторы напряжения (сервоприводные)
Принцип работы
Главные детали в данных стабилизаторах — автотрансформатор и электромеханический переключатель, сервопривод.
Сервопривод представляет из себя бегунок, который движется по по виткам трансформатора и снимает с них нужное напряжение.
Недостатки
- низкая надёжность
- небольшой срок службы
- низкая скорость реакции на изменение напряжения
- шум при переключении
В качестве съёмного бегунка используют угольные щётки, поэтому срок службы и надёжность оставляют желать лучшего.
Во время работы слышен характерны звук искрения в щёточном механизме.
Скорость реакции примерно, 1 с на 10% изменения напряжения от номинала, поэтому при больших и резких скачках, например, работе сварочного аппарата, данный тип СН не сможет корректно стабилизировать напряжение.
Основные неисправности механических СН — залипание сервоприводного механизма и истирание бегунка-щётки.
Преимущества
- низкая стоимость
- точность регулирования
- не вносит искажений на выходе
Сервоприводный двигатель отрабатывает колебания напряжения, с точностью 2-3%.
А стоимость из-за простоты конструкции невысокая, и такие стабилизаторы доступны по цене.
Стоит отметить, что сейчас появились роликовые механические СН, в которых вместо угольной щётки используется подвижный ролик — долговечность и надёжность таких стабилизаторов на порядок выше.
Схема электромеханического стабилизатора
Схема бегункового механизма:
Фото сервопривода в электромеханическом СН:
Инверторные стабилизаторы.
Ещё их называют стабилизаторы с двойным преобразованием или «онлайн стабилизаторы»
Принцип работы
СН этого типа преобразуют переменное напряжение сети в постоянное, после чего из постоянного формируют переменное со стабильными параметрами частоты, уровня и формы.
Таким образом параметры выходного напряжения не зависят от параметров входного.
Схема инверторного стабилизатора
ВФ — входные фильтры
ККМ — корректор коэффициента мощности
ИНВ — преобразователь постоянного напряжения в переменное
ВИП — вторичный источник питания
МК — микроконтроллер, управляющий работой всей схемы
Преимущества инверторных стабилизаторов
- широкий диапазон входного напряжения
- стабильные параметры выходного напряжения
- бесшумность
- небольшие габариты и вес
- фильтрация помех и высокочастотных выбросов из сети
- высокий КПД
- защита по превышению тока в нагрузке
Инверторы способны работать от 100 В! При этом имеется снижение отдаваемой мощности (до 50%). Но это всё равно отличный показатель по сравнению с другими типами СН. Верхний предел доходит до 300 В.
При этом форма выходного сигнала — чистая синусоида, со стабильной частотой 50 Гц и напряжением 220 В. Эти параметры не зависят от параметров входного сигнала, а задаются внутренним генератором. Стабильность держится в пределах +/- 05-1%.
Преобразователи способны работать с небольшой перегрузкой — до 120%. При увеличении мощности нагрузки стабилизатор плавно ограничивает ток, не давая выходить мощности за опасные пределы. Также есть защиты от скачков напряжения и перегрева самого прибора.
Современный уровень развития электроники позволяет разместить довольно мощные стабилизаторы в небольшом корпусе, сравнительно маленького веса.
КПД, благодаря современной элементной базе и наличию встроенного корректора коэффициента мощности переваливает за 90 %.
Очень часто такие преобразователи совмещают с аккумуляторными батареями, получая ИБП — источник бесперебойного питания или UPS. Это позволяет питать потребителей электроэнергии даже при полном отключении электричества.
Недостатки инверторного стабилизатора
Недостатком таких СН является цена. Но всё равно их используют всё чаще. А стоимость данных приборов будет снижаться по мере развития электроники и элементной базы для неё.
masterxoloda.ru
Как правильно подключить стабилизатор напряжения
Стабилизаторы напряжения приобретают не от хорошей жизни, и раз вы это сделали, то у вас, скорее всего уже есть или были проблемы с напряжением.
Стандартный уровень напряжения согласно норм, должен быть 230 вольт (не 220, как многие до сих пор считают).
Когда приобретается маленький аппарат для защиты одного конкретного прибора – компьютер, холодильник, телевизор, котел, то с подключением проблем не возникает.
На стабилизаторе имеется вилка и розетка. Тут разберется даже школьник.
А вот если вы хотите установить мощный аппарат, для защиты электроприборов всего дома одновременно, тогда придется повозиться со схемой подключения.
Что нужно для подключения
Помимо самого стабилизатора, вам понадобится ряд дополнительных материалов:
- трехжильный кабель ВВГнГ-Ls
Сечение провода должно быть точно таким же, как и на вашем вводном кабеле, который приходит на рубильник или автомат главного ввода. Так как через него будет идти вся нагрузка дома.
- выключатель трехпозиционный
Данный выключатель в отличие от простых, имеет три состояния:
1включен потребитель №1 2выключено 3включен потребитель №2Можно использовать и обычный модульный автомат, но при такой схеме, если понадобится отключиться от стабилизатора, придется каждый раз полностью обесточивать весь дом и перекидывать провода.
Есть конечно же режим байпас или транзит, но чтобы перейти на него, нужно соблюдать строгую последовательность. Подробнее об этом будет сказано ниже.
С данным переключателем, вы одним движением целиком отсекаете агрегат, а дом остается со светом напрямую.
- провод ПУГВ разных цветов
Вы должны четко понимать, что стабилизатор напряжения устанавливается строго до электросчетчика, а не после него.
Ни одна энергоснабжающая организация вам не разрешит подключиться по другому, как бы вы не доказывали, что тем самым, кроме эл.оборудования в доме, вы хотите защитить и сам прибор учета.
Стабилизатор имеет свой холостой ход и также потребляет эл.энергию, даже работая без нагрузки (до 30Вт/ч и выше). И эта энергия должна быть учтена и подсчитана.
Второй важный момент – крайне желательно, чтобы в схеме до места подключения прибора стабилизации было либо УЗО, либо дифф.автомат.
Это рекомендуют все производители популярных марок Ресанта, Sven, Лидер, Штиль и т.п. Это может быть вводной дифф.автомат на весь дом, не важно. Главное, чтобы само оборудование было защищено от утечек тока.
А пробой обмоток трансформатора на корпус, не такая уж и редкая вещь.

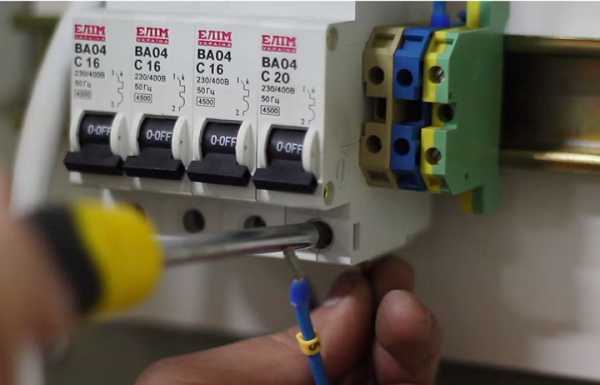

Инструкция по подключению в щитке
Первым делом монтируете в электрощитке, сразу после вводного автомата трехпозиционный переключатель.
- в первом положении, когда язычок поднят вверх, напряжение будет подаваться в дом напрямую с электросети, без задействования стабилизатора
Вдруг он у вас вышел из строя или нужно провести какие либо ревизионные работы. Не будете же каждый раз откидывать провода и обесточивать всю квартиру.
- во втором положении II (язычок автомата смотрит вниз) – эл.снабжение будет идти через стабилизатор
- положение «0» – все электроприборы отключены, как от стабилизатора, так и от внешней сети
Выбираете место установки стабилизатора напряжения. Ставить где попало его тоже нельзя. Существуют определенные правила, которых следует придерживаться.
Прокладываете от щитка до этого места два кабеля ВВГнГ-Ls.
Каждый из них желательно промаркировать и сделать соответствующие надписи с обоих концов:
- вход на стабилизатор
- выход из стабилизатора
Снимаете изоляцию с жил и сначала подключаете кабель в электрощитке. Фазу с того провода, что идет на вход стабилизатора, подсоединяете к выходным зажимам вводного автомата.
Далее разбираетесь с кабелем стабилизатор-выход. Фазную жилу (пусть это будет белый провод), подключаете к контакту №2 на трехпозиционном выключателе.
Ноль и землю с обоих кабелей сажаете на соответствующие шинки.
Теперь нужно подать фазу непосредственно с вводного автомата на трехпозиционный. Зачищаете монтажный провод ПУГВ, оконцовываете жилы наконечниками НШВИ и заводите его с фазного выхода вводного автомата на зажим №4 выключателя.
Все что остается сделать в щитке – запитать все автоматы с клеммы №1 трехпозиционника.
Проделываете эту операцию опять же гибкими монтажными проводами.
Таким образом по схеме вы подали фазу с вводного автомата на 3-х позиционный, а уже далее через его контакты распределили нагрузку, путем подключения через стабилизатор (контакт №2-№1) и напрямую без него (контакт №4-№1).
В вашем конкретном случае данные номера контактов могут не совпадать с указанными здесь цифрами! Обязательно уточняйте все в инструкции или в паспорте на автомат.
Подключение стабилизатора
Теперь переходим к непосредственному подключению самого стабилизатора. Для того, чтобы подобраться к его контактам, может понадобиться снять внешнюю крышку.
Пропускаете два кабеля (вход и выход) через отверстия и зажимаете под клеммы по следующей схеме:
- фазную жилу входного кабеля стабилизатора затягиваете на клемме ВХОД (Lin)
- нулевую жилу (синего цвета) к клемме N (Nin)
- заземляющую жилу к винтовому зажиму с обозначением ”земля”
Кстати, отдельной клеммы ”земля” может и не быть. Тогда данную жилу закручиваете под винт на самом корпусе аппарата.
Есть модели с клеммниками всего под 3 провода. В них назад возвращается только фаза.
Ноль на питание электроприборов берется с общего щитка.
Теперь когда вы подали напряжение от щитка до стабилизатора, вам нужно вернуть это напряжение, но уже стабилизированное обратно в общий щит.
Для этого подсоединяете кабель — выход со стабилизатора.
- его фазную жилу к зажиму ВЫХОД (Lout)
- нулевую к N (Nout)
- жилу заземления, туда же где и заземляющая жила от входного кабеля
Еще раз визуально проверяете всю схему и закрываете крышку.
Проверка схемы
Первое включение нужно осуществлять без нагрузки. То есть все автоматы кроме вводного и того, что идет на стабилизатор должны быть отключены.
Запускаете его на холостой ход и контролируете работу. Входные и выходные параметры, нет ли посторонних шумов или писка.

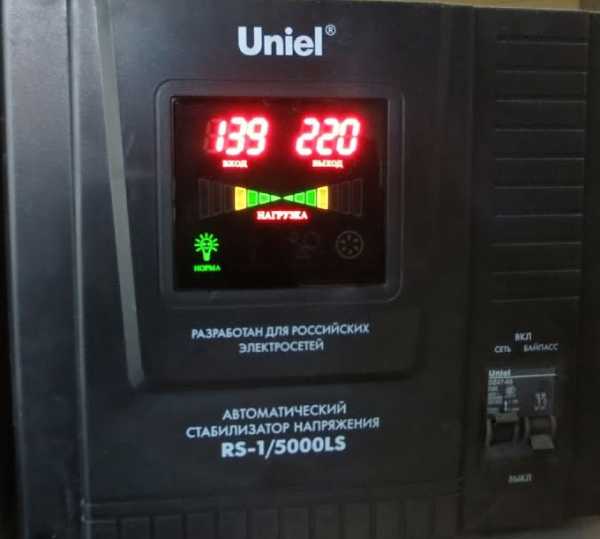

Также не помешает проверить правильность и точность тех.данных, что высвечиваются на электронном табло.
Если у вас дома трехфазная сеть 380В, то для такого подключения рекомендуется использовать 3 однофазных стабилизатор напряжения, с подключением каждого по отдельной фазе.
Более подробно о преимуществах трехфазных и однофазных аппаратов и когда какой нужно выбирать, можно ознакомиться в статье ”Как выбрать стабилизатор напряжения для дома”.
Ошибки подключения
1Неправильное расположение и место установки
У вас может быть все идеально подключено и соблюдена схема, но стабилизатор будет постоянно греться и отключаться, либо на его табло выскакивать ошибки.
О том, где можно, а где ни в коем случае нельзя располагать данный прибор подробно читайте в статье ”Где устанавливать стабилизатор напряжения в доме”.
2Подключение через простой автомат, а не трехпозиционный
Безусловно, данный пункт и ошибкой то трудно назвать. Тем более 90% потребителей именно так и делают.
Однако, этот выключатель может реально спасти ваш прибор от выхода из строя.
Дело в том, что переключение стабилизатора напряжения из обычного режима в режим “транзит”, должно выполняться с определенной последовательностью.Сначала вы отключаете автоматы на панели стабика.
Потом сам переключатель переводите в положение ТРАНЗИТ или БАЙПАС.
И только затем снова включаете автоматы.
Многие забывают об этом и делают переключение под нагрузкой. Что в итоге приводит к поломкам.
С 3-х позиционным автоматом такое исключено. Вы автоматически переключаете напряжение, без каких либо манипуляций на стабилизаторе. И все это одной клавишей!
Никакой последовательности запоминать не нужно. Так что данную процедуру можно смело доверять любому члену семьи.
3Использование для подключения кабеля меньшего сечения чем вводной
Вы можете выбирать меньшее сечение, только когда запитываете отдельные электроприемники.
Если же у вас на стабилизаторе сидит весь дом, то будьте добры соблюдать параметры по вводу согласно всей общедомовой нагрузке.
4Отсутствие наконечников на многожильных проводах
Почему-то многие забывают, что зачастую через стабилизатор проходит вся нагрузка вашего дома. Ровно такая же как и на вводом автомате.
При этом в электрощите все провода обжаты, даже на выключателях освещения с минимальными токами, а вот на клеммниках стабилизатора или его автоматах, постоянно можно встретить голый провод просто поджатый винтом.
Поэтому не скупитесь, и заранее вместе с аппаратом приобретайте соответствующие наконечники.
5Выбивает общий автомат в щитке
Иногда после подключения стабилизатора, начинает выбивать вводной автомат. При этом без стабилизатора, все нормально и ничего не отключается.
Многие сразу грешат на неправильную схему подключения или дефект аппарата. Везут его на гарантийный ремонт и т.п.
А причина может быть совсем в другом. Если у вас через чур низкое напряжение 150-160В, то при его повышении до стандартных 220-230В, ток в сети значительно вырастет.
Отсюда и все проблемы. Обращайте на это внимание, прежде чем нести его обратно в магазин.
Источники — //cable.ru, Кабель.РФ
Статьи по теме
domikelectrica.ru
Каталог
|
www.mtk-gr.ru

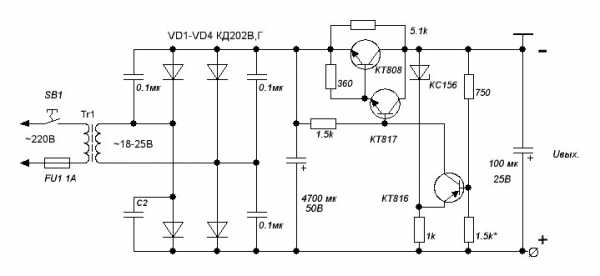

СХЕМА СТАБИЛИЗАТОРА НАПРЯЖЕНИЯ С появлением микросхемных стабилизаторов, стало довольно легко получить стабильное напряжение блока питания, стандартного выходного значения. Но при конструировании радиосхем и просто в быту, часто нужно получить какое-либо нестандартное напряжение и тем более если ток выхода более двух ампер — тут уже КРЕНка не подходит, что можете видеть в таблице их параметров: _________________________________________________________________________________ К1278ЕН2.5 2% 0,8…5 2,5В Low Drop К1277ЕН3 4% 0,1 3 В Low Drop КР1170ЕН4 LM2931 5% 0,1 4 В Low Drop КР142ЕН17 (Б) 5% 0,04 5В Low Drop КР1157ЕН6 MC78L06 4% 0,1 6В КР1157ЕН8 MC78L08 4% 0,1 8В КР1157ЕН9 MC78L09 2%,4% 0,1 9В КР1170ЕН12 LM2931 5% 0,1 12В Low Drop КР1157ЕН15 MC78L15 2%,4% 0,25 15В КР1157ЕН18 MC78L18 2%,4% 0,25 18В _______________________________________________________________ Как видите, для питания усилителя или аппарата электролиза, или мощного зарядного устройства (типа импульсного восстановителя аккумуляторов из этой статьи) найти нужную микросхему непросто. Предлагаемая схема стабилизатора напряжения, может быть названа «универсальная КРЕНка», так как с ней при подборе номиналов резисторов и транзисторов я получаю диапазон напряжений от 5 до 50 В и ток до 20 А.

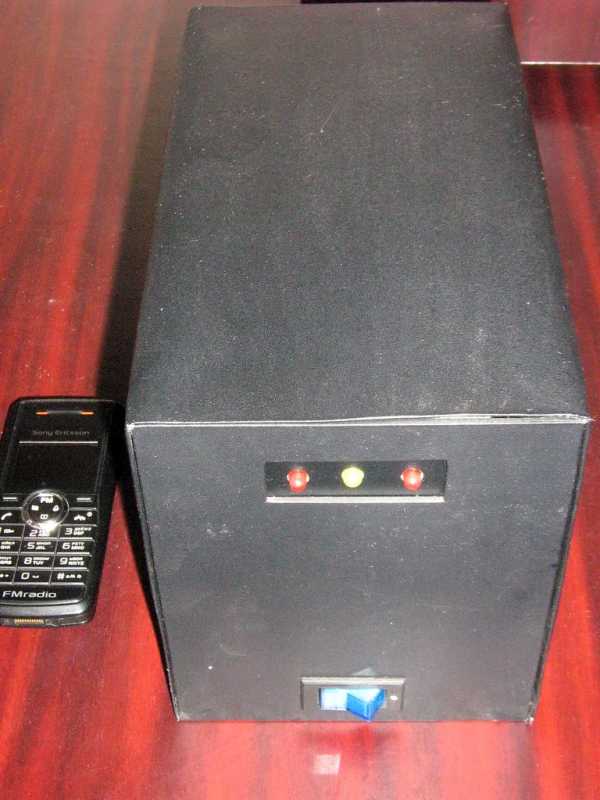

Схема стабилизатора напряжения имеет защиту от КЗ выхода и главное, мощный регулирующий транзистор крепится непосредственно к корпусу (минусу) без всяких изоляторов и прокладок, согласитесь это очень удобно! Вот фото моего источника питания 36 В 10 А:
Вопросы по схеме стабилизатора напряжения пишем на ФОРУМ Схемы блоков питания |
elwo.ru
