Rgb контроллер схема – Схема RGB контроллера для светодиодной ленты на PIC16F628 своими руками

Схема RGB контроллера для светодиодной ленты на PIC16F628 своими руками

Существует множество контроллеров, которые являются компактными устройствами, позволяющие изменять свечение RGB светодиодной ленты по своему желанию. При помощи подобных контроллеров можно создавать различные цветовые композиции подсветки интерьера, тем самым сделать комфортную обстановку в квартире, которая  поможет расслабиться и приятно отдохнуть.

В данной статье приведена схема RGB контроллера светодиодов или ленты, который можно собрать своими руками .

Схема собрана на популярном микроконтроллере PIC16F628 . Изменение и переключение яркости реализовано при помощи ШИМ. Контроллер позволяет управлять RGB светодиодами  либо RGB светодиодной  лентой по схеме подключения с общим анодом, суммарным током 10А и напряжением до 35 вольт.

Управление контроллером осуществляется двумя блоками переключателей SA и SB. Первый из них (SA) отвечает за переключение скорости изменения эффектов свечения, а при помощи второго (SB) можно выбрать одну из шести схем работы контроллера:

Описание работы устройства

Схема  обеспечивает плавное переливание всех трех цветов с градацией 256 по каждому цвету, что в общей сложности получается более 16 миллионов оттенков.Питание контроллера светодиодов осуществляется стабилизатором DA1. На вход DA1 подается напряжение соответствующее напряжению питания светодиодов. Необходимо отметить, что в схеме отсутствует драйвер для светодиодов, который ограничивает ток.

Для светодиодов малой мощности ток потребления можно ограничить путем подключения соответствующего сопротивления. В светодиодных RGB лентах эти резисторы уже включены возле каждого светодиода, и ленту можно подключить напрямую к контроллеру, не забыв выбрать необходимое напряжение для данной ленты. Для более мощных светодиодов потребуется специальный стабилизатор, который можно сделать самостоятельно своими руками.

Управляющие сигналы с выходов микроконтроллера поступают на силовые ключи, в роли которых выступают мощные MOSFET транзисторы, рассчитанные на нагрузку до 10А.

Перечень необходимых деталей:

• 1 шт. — Микроконтроллер PIC16F628A;
• 1 шт. — Кварцевый резонатор на 20МГц;
• 2 шт. — Конденсатор 22пкФ;
• 1 шт. — Микропереключателя на 3;
• 1 шт. — Микропереключателя на 2;
• 3 шт. — Транзисторы IRL3103, IRL3705N, IRL2 203N;
• 1 шт. —  Стабилизатор L78L05;
• 1 шт. – Конденсатор 10мкф х 16В;
• 2 шт. – Конденсатор 0,1мкф;
• 7 шт. – Резистор 4,7кОм;
• 3 шт. – Резистор 10кОм;
• 3 шт. – Резистор 680Ом.

Скачать прошивку и печатную плату (32,2 Kb, скачано: 3 633)

Симуляция в Proteus

(14,8 Kb, скачано: 1 477)

Источник: www.alex-exe.ru

www.joyta.ru

Самый простой контроллер для RGB-ленты на трех транзисторах

Для создания эффекта поочередного изменения RGB светодиодов ленты предлагается собрать несложную электронную схему управления. Напряжение с каждого из трех выходов автоколебательного кольцевого мультивибратора поочередно поступает на вход R, G или B полосы светодиодов. В определенный момент времени горит только красный, зеленый либо синий цвет. Длительность переключения задается параметрами задающей время цепи из резистора и конденсатора.

Необходимые детали, инструменты

Для изготовления нужно по 3 радиоэлектронных элемента:

• Полевой n-канальный МОП-транзистор типа IRFZ44. Применяется в регулируемых источниках тока, стабилизированных преобразователях, системах управления, контроля электронных узлов и блоков.

• Алюминиевый электролитический конденсатор емкостью 2,2 микрофарады с рабочим напряжением не менее 25 вольт. Номинальные параметры указаны на корпусе.

• Постоянный резистор с мощностью рассеивания тепла не меньше 0,125 ватт и активным сопротивлением 1 мегомов.

Узел подключается к светодиодной трехцветной ленте типа SMD5050 или аналогичной с 12-вольтным питанием. На полосе размещены модули, каждый из которых содержит 3 трехцветных диода. Соответствующие клеммы цвета и питания, соединяясь параллельно, выведены на точки подключения на полотне. Управляющие сигналы каждого свечения поданы на светодиоды через персональный токоограничивающий резистор. Параллельно соединенные модули размещены на ленте длиной до 5 метров.
Для надежного соединения радиодеталей подойдет любой паяльник. Придать выводам удобную для работы форму, выгнуть их и отрезать до нужной длины помогут плоскогубцы, кусачки или нож. Узел работает от постоянного источника тока 12 вольт.

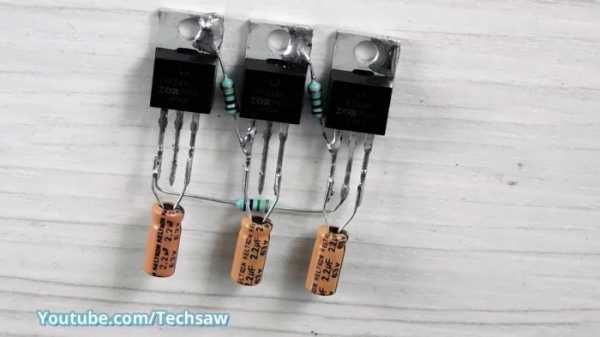

Сборка схемы контроллера

Деталей мало, поэтому удобно сделать монтаж навесным способом, когда элементы припаивают непосредственно друг к другу без промежуточных контактов, опор или сборочных плат.

Кристалл транзистора размещен внутри пластмассового корпуса. Расположенный по центру «Сток» соединен также с большим металлическим теплоотводом. Обычно он используется для крепления к стенке электронного блока. Металл радиатора легко лудить, поэтому удобно использовать его как контактную площадку для припаивания сопротивления.
Второй его конец соединяется с выводом «Затвор» следующего элемента.
Аналогично подключается третий транзистор, но его «Сток» соединятся через резистор с электродом «Затвор» первого каскада, образуя кольцо.

Конденсатор включается между электродами «Затвор» и «Исток» каждого транзистора. Предварительно необходимо правильно определить полярность компонента по маркировке на корпусе. Обычно отмечен отрицательный электрод, который паяем на «Исток».

Отрезком провода соединяются между собой «Исток» всех транзисторов, создавая шину подключения клеммы «минус» блока питания. Жесткие электроды транзисторов легко раздвинуть и придать устойчивую форму, чтобы избежать случайных коротких замыканий.


На светодиодном полотне обозначены точки включения «R», «G» и «B». Отрезками изолированного провода каждая из них подключается к «Сток» одного из транзисторов.

«Плюс» источника тока соединяется с клеммой «+» ленты, «минус» припаивается к шине «Исток» транзисторов.
Собранный из исправных деталей при полном соответствии монтажа принципиальной схеме контроллер начинает работать после включения без необходимости предварительной настройки или подбора параметров элементов. Частота переключения уменьшится при увеличении номинала емкости и наоборот.

Совет

Паять будет легче и быстрее, если выводы радиодеталей предварительно залудить. Работая с паяльником, нужно позаботиться о нормальном проветривании помещения, соблюдать осторожность, чтобы не получить тепловой ожог или поражение электричеством.

Смотрите подробное видео

sdelaysam-svoimirukami.ru

Светодиодный контроллер своими руками | AlexGyver Technologies

Захотелось мне сделать RGB свет для видео из китайских компонентов. RGB – значит нужен ШИМ контроллер, значит нужно его сделать! Вот и сделал: GyverRGB – контроллер для RGB светодиодных лент со множеством режимов и настроек, модульной структурой и различными способами управления.

Железо

Используется обыкновенная RGB светодиодная лента с общим анодом (контакты 12V G R B). Я использовал два ряда ленты с плотностью 120 диодов на метр, чтобы иметь хороший запас по яркости даже на одном цвете.

В проекте используется Arduino NANO (микроконтроллер ATmega328p). В качестве 100% совместимого аналога можно использовать Arduino UNO/Pro Mini.

Я рассматривал два варианта драйвера для светодиодной ленты: китайский RGB LED amplifier и самодельный драйвер из трёх МОСФЕТ (полевых) транзисторов. LED amplifier очень удобен в подключении, но имеет жуткий недостаток: на высоких частотах у него поднимается нижний порог яркости, что приводит к трате оттенков и вообще некорректной работе режимов.

Вывод: если контроллер не планируется использовать для видео света, то можно поставить LED amplifier и в настройках контроллера поставить низкую частоту (490 Гц), глаз такую частоту не заметит, но снятое на камеру видео будет «стробить». Если планируется использовать контроллер для создания видео света, то в обязательном порядке нужно делать свой драйвер. Также свой драйвер позволит работать с большими отрезками ленты, т.к. транзисторы можно поставить очень мощные.

Полевой транзистор подойдёт практически любой (99%), наковырять можно из материнской платы. Список популярных МОСФЕТов в корпусе to-220: IRF3205, IRF3704ZPBF, IRLB8743PBF, IRL2203NPBF, IRLB8748PBF, IRL8113PBF, IRL3803PBF, IRLB3813PBF (в порядке роста стоимости). Список популярных МОСФЕТов в корпусе D-pak: STD17NF03LT4, IRLR024NPBF, IRLR024NPBF, IRLR8726PBF, IRFR1205PBF, IRFR4105PBF, IRLR7807ZPBF, IRFR024NPBF, IRLR7821TRPBF, STD60N3LH5, IRLR3103TRPBF, IRLR8113TRPBF, IRLR8256PBF, IRLR2905ZPBF, IRLR2905PBF (в порядке роста стоимости).

Управление контроллером предусмотрено тремя способами:

• Энкодер – китайский модуль в двух вариантах
• ИК пульт – продаётся вместе с приёмником-модулем, но удобнее монтировать отдельный приёмник
• Кнопка – обычная нормально-разомкнутая тактовая кнопка
• Bluetooth – управление с приложения GyverRGB для Android

Питается система от 12V, от блока питания или батареи из трёх литиевых аккумуляторов. При питании от аккумуляторов предусмотрен «вольтметр» – делитель напряжения на резисторах, позволяющий измерить напряжение на батарее для вывода его на дисплей.

Софтовые фишки

• Автоматическое отключение дисплея по таймауту неактивности
• Несколько вариантов частоты ШИМ для драйвера:
  • 490 Гц – для дешёвых LED усилителей
  • 8 кГц – слышно, как пищит
  • 4 кГц – работает только на самодельном драйвере
  • Настраиваемая до герца
• Настраиваемое направление работы ШИМ (для готовых и самодельных усилителей)
• Автоматическое ограничение тока потребления на основе количества светодиодов и яркости каналов цвета
• Вывод напряжения питания на дисплей в вольтах или процентах
• Режим поддержания яркости при разрядке аккумулятора (при полном заряде чуть занижает яркость)
• Коррекция яркости по CRT гамме
• Матрица коррекции LUT
• 10 настраиваемых профилей
• 11 настраиваемых
  режимов работы для каждого профиля, из них 5 статических и 6 динамических
• Настройки хранятся в EEPROM и не сбрасываются при перезагрузке

alexgyver.ru

RGB-контроллер: особенности, характеристики, схема подключения

RGB-контроллер является незаменимым помощником в комплексных дизайнерских решениях и в сфере строительства. В статье подробно описываются технические характеристики, как и где его использовать, какие бывают виды, а также как правильно выбрать продукцию. Прилагается схема конструкции контроллера и как самостоятельно сделать. Освещены преимущества и недостатки устройства.

Что это такое

Для нормальной работы светодиодных светильников требуется специальный контроллер. Он представляет собой блок, который отвечает за режимы работы светодиодов. Сама аббревиатура расшифровывается, как Red Green Blue (красный, зелёный, синий), что означает названия трёх основных типов цвета. Контроллер управляет режимом мигания, цветом свечения ленты, яркостью, смешиванием основных цветов, которые в результате дают самые разные оттенки.

Нулевая интенсивность каждого из трёх компонентов дает самый темный цвет (чёрный), а полная интенсивность каждого дает белый. Качество этого белого цвета зависит от природы первичных источников света, но при условии, если они правильно сбалансированы. В результате получается нейтральный белый цвет. Когда степенb интенсивности всех компонентов одинаковы, в результате получается оттенок серого. Он может быть темнее или светлее в зависимости от интенсивности. В случае? если степени интенсивности различны, в конечном итоге получается оттенок, более или менее насыщенный в зависимости от разницы самых сильных и самых слабых степеней интенсивностей основных цветов.

Сама цветовая модель RGB не имеет чётко выраженного красного, зеленого и синего цветов. Результаты их смешения создают новые цветовые гаммы. Когда точные цветности красного, зеленого и синего основных цветов определены, цветовая модель становится абсолютным цветовым пространством. В современных осветительных приборах качество цвета максимально приближено к восприятию человеческого глаза для наименьшего урона здоровью. Благодаря контроллерам можно самостоятельно подобрать для себя оптимальный цветовой режим.

Само устройство является переключателем цепей источника питания к потребителю. Все три цвета могут быть в виде разных кристаллов либо изготовлены в виде отельного в одном корпусе светодиода, как, например, в SMD 5050.

Где и как используется

Устройство непосредственно используется вместе с различными светодиодными светильниками. Сами же светодиодные источники света применяются в самых разных сферах, начиная от производства и строительства, заканчивая украшением и подсветкой архитектурных элементов.

Благодаря своей стойкости к влаге они также используются для освещения водных объектов. RGB-контроллер позволяет создавать самые разные вариации света, что лишь придаст объекту особую эстетичность. Практически всегда к SMD 3528, а также к улученной модели SMD 5730 прилагаются контроллеры с разными типами управления.

Особенности конструкции

Схема RGB-контроллера для светодиодной ленты

• Основой устройства является мини-контроллер U1. Он работает от резонатора с напряжением 8 В. Имеются фильтрующие конденсаторы C1 и C2. Резистор R7 отвечает за разрядку конденсатора С1. За стабильную работу отвечают конденсаторы C3 и C4. Для подключения программатора предусмотрен специальный разъём Prog. Во время нормальной работы он отвечает за подключение разъёма питания, также являясь выходом RGB. Управление устройством происходит с помощью кнопки энкодера I1. Светодиод RGB D1 дублирует цвет самой ленты. Резисторы R1-R3 отвечают за ограничение тока.
• На основе микросхемы 7805 изготовлен блок питания. На диодном мосту BR1 и конденсаторе С1 размещается выпрямитель. Конденсаторы C2 и C3 нужны для обеспечения стабильной работы микросхемы непосредственно. Трансформатор с переменным током (чаще всего 11-12 В) подключается через специальный разъём TRAFO. Диоды D1-D3 при необходимости снижают напряжение на 2 В.
• На транзисторах Т1-Т3 построена исполнительная система. Управляющий вывод транзистора к земле подтягивают резисторы R1-R2. Резисторы R4-R6 служат ограничителями тока. Разъём S служит для подключения драйвера к устройству. Разъёмы R, G, B предназначены для подключения светодиодного светильника.

Технические характеристики RGB-контроллера светодиодной ленты

• Рабочее напряжение обычно составляет 12 В и 24 В.
• Мощность 72 Вт, 108 Вт, 144 Вт и 288 Вт.
• При стандартном напряжении устройства (24 В) мощность светодиодной нагрузки увеличивается в два раза.
• При напряжении в 24 В можно подключить гораздо больше световых лент, чем при напряжении в 12 В.

Какие есть виды

Они бывают различных типов, включая герметичный с разными типами защиты. Стандарт защиты IP 20 указывает на то, что данный вид устройства наименее защищён и его нельзя использовать на улице, а также в помещения с высокой влажностью. В свою очередь устройство с уровнем защиты IP68 идеально подходит для наружного использования.

По типу управления выделяют такие виды:

• Контроллер для светодиодной ленты с пультом. Он управляется при помощи инфракрасного излучения. Радиус действия самого пульта приблизительно до десяти метров. Датчик должен находиться в зоне прямой видимости для нормальной передачи сигнала.
• Кнопочные пульты являются самыми распространёнными. Они дешёвые и не отличаются сложностью в эксплуатации. Каждая кнопка отвечает своей функции.
• Сенсорные пульты управления имеют сенсорное кольцо. Оно позволяет выбрать режим и цвет свечения светодиодов.
• Без пульта. Такая разновидность актуальна, если нет необходимости менять режим работы устройства. Управление происходит с помощью кнопок, расположенных на самом корпусе. Режимы и количество функций зависят непосредственно от модели.
• У мини-контроллера RGB есть три кнопки управления: mode (режим), speed bright (скорость мерцания) и color (цвет). Его небольшие размеры позволяют быстро и удобно подключать к открытому блоку питания, а также хранить практически в любом месте.
• Устройство с радиопультом происходит при помощи радиосигнала, радиус которого составляет 100 метров. Функционирует даже через стены.
• Существуют устройства, управляемые по Wi-Fi. Ими можно управлять через планшет, смартфон, компьютер. Программное обеспечение для управления прилагается на диске или доступно в интернете на iStore или на Play Market. Есть модели с уже устроенным Wi-Fi модулем и те, которые управляются через роутер. Он в свою очередь может регулировать несколько RGB-лент.
• Звуковые устройства оснащены функцией сканирования звуков (хлопок или щелчок), обрабатывают их и меняют режим работы светодиодов.
• Помимо этого, существуют светодиодные лампы Gauss, оснащённые RGB-контроллером с пультом управления. Светодиодная лампа GX53 не уступает по функциям, мощности и цветовой гамме лентам. В сочетании с лентой, вместе светильники дают прекрасное и качественное освещение.

Достоинства

• Возможность регулировки цвета свечения.
• Возможность регулировки яркости света.
• Возможность регулировать режим частоты мигания света.
• Удалённое управление.
• Звуковое управление.
• Управление через Wi-Fi.
• Управление через радиосигнал.
• Широкий спектр дополнительных функций.

Недостатки

• Высокая цена.
• Сбои в сигнале передачи.
• Производственный брак.

Как выбрать

• Правильность написания названия продукции и производителя.
• Упаковка должна быть сухой и чистой, без механических повреждений.
• Наличие штрихкода (и/или QR-кода).
• На упаковке указаны все параметры и технические характеристики.

Как сделать RGB-контроллер своими руками

Основой будет небольшая коробочка, которая управляет китайской гирляндой. Сеть с напряжением 220 В питает микросхему устройства, а из выходов сигналы идут на тиристорные ключи. Это и будут направления R, G, B. К ним необходимо подключить светодиодную полосу. Тиристорам охлаждение не требуется. Блоком питания может служить неисправный системный блок персонального компьютера. Его трансформатор идеально подходит для этой цели.

Подключение светодиодной ленты к контроллеру

Он всегда подключается по одной и той же схеме. Разъёмы питания обозначаются V+ и V-. Красный блок отвечает за плюсовой контакт, чёрный – за минусовой. Схема подключение несложная.

Для того чтобы подключить вторую ленту с напряжением 12 В, нужно к выходу блока питания присоединить удлиняющий провод. Второй конец самого провода присоединить ко второй ленте. Так ток протекает по проводу, а не по дорожкам первой.

RGB-устройство позволяет решить самые разные и сложные задачи, связанные со световой подсветкой. Комбинация и смешивание цветов светодиодных источников света не происходит без RGB-контроллеров. Светодиодные светильники часто монтируют в автотранспорт, создавая дополнительное свечение, чем-то напоминающее неон. С их помощью регуляция света получила самый широкий спектр функций.

stroyvopros.net

CiameC › Блог › Схема подключения светодиодной RGB-ленты. Подключение RGB-контроллера и RGB-усилителя.

В принципе, схема подключения RGB-ленты, та же, что и схема подключения обычной одноцветной (монохромной) ленты. Разница в том, что между блоком питания и лентой, устанавливается RGB-контроллер (устройство управления цветом ленты).

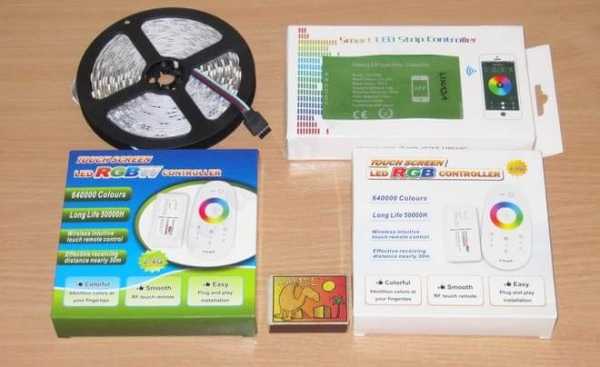

Контроллеры бывают разные по внешнему виду, мощности, программам управления цветом и пультом дистанционного управления. Но суть у них у всех, одна и та же. Пришло на контроллер 2 провода от блока питания, ушло четыре провода на RGB-ленту.

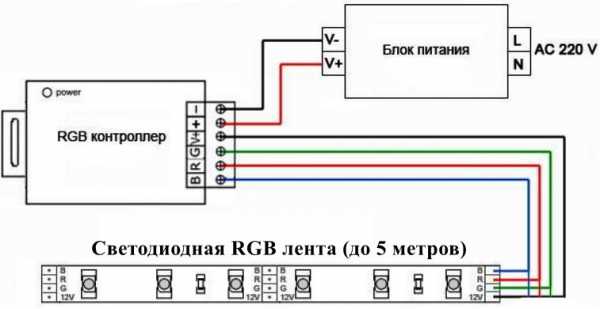

Схема подключения RGB-контроллера для светодиодной ленты

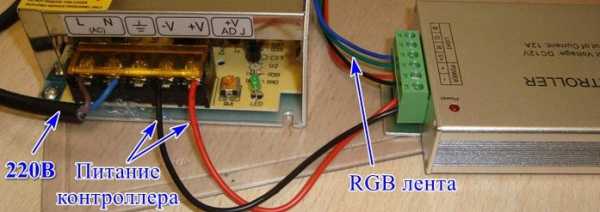

Какой бы контроллер вы не выбрали, он всегда подключается по одной и той же схеме. Разъемы, питания обозначаются «V+» и «V-». Соответственно красный провод блока питания идет на плюсовой контакт, а черный провод идет на минусовой.

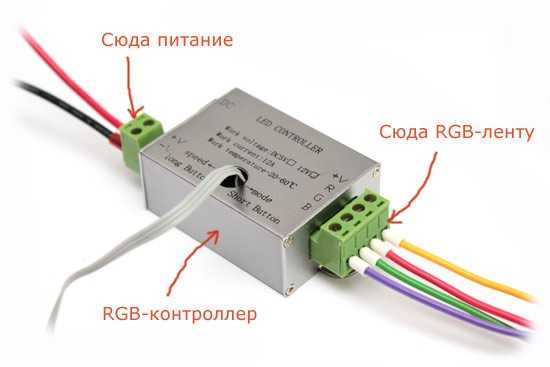

Разъемы для подключения RGB-ленты обозначаются:
R (red)-управление красным цветом
G (green)-управление зеленым цветом
B (blue)-управление синим цветом
V+ общий провод (на разных контроллера он может обозначаться по разному, но вы все равно его не спутаете с другими)

Не перепутайте провода ленты! Ничего страшного, конечно, не произойдет (ничего не сгорит), но у вас перепутаются цвета. Нажмете на пульте красный, а загорит синий.

Пульт управления RGB-лентой: на какую кнопку нажмете, таким цветом она будет светиться

Как подключить более 5 метров ленты? Токоведущие дорожки светодиодной ленты рассчитаны на длину 5 метров (именно поэтому лента всегда продается такой длины). Нельзя просто взять и соединить последовательно две ленты. Даже если и будет работать, то это продлится не долго (проверено на практике).

Принцип удлинения тот же, что и с обычной лентой. Существует два способа. Вот первый

Схема подключения RGB-лент с одним блоком питания

Для этой схемы требуется четырехжильный удлиняющий провод сечением 1,5 мм и длиной 5 метров. Эту схему я применяю, для соединения RGB-лент c 30 диодами на метр. Но т.к. эта лента светит тускло (из-за малого количества светодиодов) и желающих ее использовать мало, то это схему я применяю редко.

С RGB-лентами 60 диодов на метр, тоже можно применить эту схему, но при этом, потребуются блок питания и контроллер мощностью в 2 раза большей.

Посчитаем. Две RGB-ленты потребляют 140 ватт. Блок питания такой мощности, это увесистая железяка, весьма немалых размеров. В потолочную нишу его спрятать, конечно же, можно. Но для этого, необходимо заранее спланировать под него место (на этапе проектирования потолков).

Контроллер на 140 ватт. Как показывают мои опыты, контроллеры выходят из строя, через некоторое время. Хотя в технических параметрах указано, что они рассчитаны на такую мощность и тянут 10-15 метров. На самом деле, горят. У меня уже было несколько случаев, хотя по расчетам, все вроде бы должно работать.

Поэтому, контроллер я рекомендую выбирать с запасом мощности в 2 раза, т.е. для данного случая, это 280 ватт. Но тут, резко увеличивается его стоимость, да и найти какой контроллер не просто. Поэтому, мне больше нравится вот такая схема

Схема соединения светодиодных RGB-лент с помощью RGB-усилителя

В данной схеме подключения, используется дополнительный блок питания и RGB-усилитель. Ко входу усилителя (на нем написано «Input») подключается конец первой ленты, к выходу (написано «Output») — начало второй.

Не перепутайте цвета проводов: каждый провод подключается в соответствующий разъем. На питающие контакты, подключите провода от блока питания.

www.drive2.ru

RGB контроллер для управления светоиодной лентой своими руками

Выделенные цветовые зоны в спальне или гостиной – это всегда эстетично и красиво. Конечно, для того чтобы грамотно выполнить все работы по монтажу потолка, установке светодиодной ленты и всего сопутствующего оборудования, нужно немало потрудиться. Но зато результат будет радовать при правильном исполнении очень долго.

Ассортимент цветных светодиодных лент достаточно обширен и их правильный выбор – дело довольно сложное. И все же, какими бы идеальными они ни были, для их правильной работы необходим блок питания 12 В (реже 24 В) и, конечно же, блок управления с параметрами, подходящими именно под выбранную световую полосу.

Но что же такое этот RGB-контроллер, какие функции он выполняет? И если он так необходим, возможно ли его изготовить своими руками в домашних условиях?

Принцип работы

По своей сути контроллер RGB – это мозг домашней подсветки. Все команды, подаваемые с пульта дистанционного управления, им обрабатываются, а уже после нужный сигнал подается на светодиодную ленту, зажигая тот или иной цвет. Проще говоря, именно подобным электронным устройством осуществляется полное управление RGB-лентой.

RGB-контроллер

Контроллеры различаются как по мощности, так и по количеству выходов, т. е. подключаемых к нему световых полос. Есть устройства с пультом, а бывают и без ПДУ. Также есть различие и по сигналу, поступающему на ленту, т. к. полоса может быть либо аналоговой, либо цифровой. Различие между ними существенное, а вот сходство одно. Все они работают только с блоком питания (трансформатором), потому как светодиодная полоса имеет номинальное напряжение в 12 В, а не 220, как думают некоторые.

Дело в том, что аналоговая светодиодная лента при получении сигнала с прибора управления зажигается тем или иным, но одним цветом по всей длине. У цифровой же есть возможность включения каждого светодиода отдельным цветом. А потому и RGB-контроллер для цифровой световой полосы более высокотехнологичен и стоимость его выше.

Варианты подключения

Естественно, что самым простым способом подключения устройства управления RGB станет вариант, при котором подключена лишь одна светодиодная полоса или ее часть. Но такой способ не совсем практичен, хотя он и не требует включения в цепь каких либо дополнительных приборов. Дело все в том, что на одну линию такого устройства возможно подключение не более 5–6 метров световой полосы, что для подсветки комнаты будет явно недостаточным. Если же длина отрезка будет больше, то на ближайшие к контроллеру светодиоды возрастет нагрузка, в результате чего они просто перегорят.

Еще одна проблема при подключении длинных светодиодных полос – большая нагрузка по мощности на тончайшие провода RGB-светодиодной ленты. При их нагреве пластиковое основание начинает плавиться, и в итоге жилы остаются без изоляции либо просто прогорают.

Вариант подключения устройства управления RGB

А потому при необходимости осветить более длинные расстояния применяются следующие способы и схемы подключения.

Две светодиодные ленты

При таком подключении к контроллеру для RGB-световой полосы понадобится два устройства питания и усилитель. Особенность подобного подключения в том, что отрезки ленты должны подключаться именно параллельно. Хотя у них и одно, общее электронное устройство управления, питание должно подаваться на каждую в отдельности. Усилитель же используется для более ясного и четкого света диодов.

Иными словами, напряжение поступает на оба блока питания, после чего с одного из них идет на усилитель и далее на световую полосу. Со второго блока питание поступает на электронный блок управления. Между собой устройство управления и усилитель связаны второй светодиодной лентой. Схематически такое подключение выглядит как на схеме выше.

Лента в 20 метров, разделенная на четыре отрезка

При таком подключении желательно применять также два блока питания, но если они имеют большой выход мощности, то можно воспользоваться и одним.

Лента в 20 метров, разделенная на четыре отрезка

Четыре отрезка по пять метров подключаются опять же параллельно. Пара полос напрямую подключена к контроллеру, вторая пара к нему же, но через усилитель сигнала. При подключении второго блока питания напряжение от него идет напрямую на усилитель. Выглядит подобное подключение примерно как на картинке выше.

Разобравшись с методами подключения контроллеров и их видами, можно попробовать сделать такой прибор своими руками в домашних условиях. Необходимо лишь помнить, что нужно соизмерять мощность устройства и его выходное напряжение с длиной и энергопотребляемостью светодиодной ленты.

Контроллер своими руками

Схема подобного прибора не сложна, единственный минус в том, что у изготовленного своими руками контроллера будет мало каналов, хотя для домашнего использования этого вполне достаточно.

Наверняка у каждого в квартире найдется неисправная китайская гирлянда с маленькой коробочкой – блоком управления устройством. Так вот, основные детали как раз будут браться из нее.

Схема контроллера, сделанного своими руками

Как раз внутри этого блока управления гирляндой можно увидеть три тиристорных выхода. Это и будут направления R, G и B.

Как раз к ним и следует подключить светодиодную полосу. Никакого охлаждения тиристорам не требуется, ну а отсутствие блока питания легко решается. Не будет большой проблемой найти неисправный системный блок компьютера. Так вот трансформатор от него идеально подойдет для этой цели. И в итоге сэкономить получится не только на покупке контроллера, но и на приобретении блока питания, причем блок питания может стоить в разы дороже, чем само устройство управления светодиодной RGB-лентой.

Конечно, никакого пульта дистанционного управления не будет, но все же можно подключить светодиодную RGB-ленту к трехклавишному выключателю, не потратив ни копейки на приобретение дополнительных устройств.

Стоит ли игра свеч?

Если рассуждать с точки зрения логики обычного человека, не увлеченного радиотехникой, то, конечно, купить дешевый RGB-контроллер будет ненамного дороже. К тому же при этом не будет потеряно время на изготовление своими руками подобного прибора. Но для настоящего радиолюбителя, а иногда и просто увлеченного человека, собрать подобный прибор самому во сто крат приятнее, нежели приобретать где-то. А потому попробовать изготовить RGB-контроллер своими руками стоит. Ведь удовольствие от проделанной, а к тому же еще и удачной работы не заменит ничто.

lampagid.ru

Схемы подключения RGB светодиодной ленты через контроллер

Разноцветная светодиодная RGB лента – основной тренд 2018-2019 года. Разберем как ее правильно подключить, что такое RGB контроллер, усилитель и зачем они нужны.

Что такое RGB светодиодная лента

RGB (Red, Green, Blue – красный, зеленый, синий) – это светодиодная лента, способная при работе менять свой цвет. В каждом LED модуле находятся три светодиода – красный, синий и зеленый. Изменяя отдельно яркость свечения каждого кристалла, вы получаете любой цвет видимого спектра.

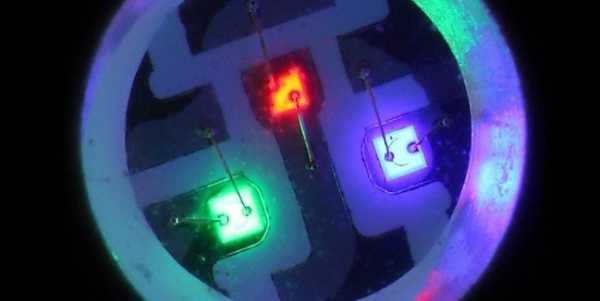

Что такое rgb светодиод

Внешне RGB led отличается от моноцветной только количеством выводов. Здесь их 4 – три из них для питания каждого отдельного кристалла и один общий плюс.

Существуют особые led ленты с пятью выводами. Маркируются они как LED RGB W (W – white). Пятый вывод отвечает за белый свет. Дело в том, что в трехцветном диоде белый цвет получается смешивая все три цвета в равных пропорциях. Такой «белый» отличается от чистого моно- света. Поэтому появился тип led с четвертым кристаллом белого цвета.

Эти ленты (как и моноцветные) имеют несколько классов пыле- влагозащиты:

• IP20 – без защиты, боится влаги и пыли;
• IP67-69 – не боится пыли, может быть использована во влажной среде (ванна, аквариум).

Что нужно для подключения RGB ленты

Разберемся как правильно подключить светодиодную RGB ленту. Для полноценной схемы освещения нам понадобится:

• Светодиодная лента;
• блок питания;
• RGB-контроллер с пультом управления;
• RGB-усилитель (опционально).

Блок питания

Питание для светодиодной ленты нужно подбирать с учетом предполагаемой нагрузки и его будущего места расположения. Рассмотрим на примере SMD5050 60 led. Потребляемая мощность – 14,4 Вт/м.

При длине в 5 метров, необходимая мощность БП будет:

5м * 14,4Вт * 1,25 (коэффициент запаса) = 90Вт

Разновидности блоков питания для led

Если длина 15 метров, то БП соответственно нужен в 3 раза мощнее – 270W. Если длина ленты 20, 25 и больше метров – целесообразно устанавливать несколько БП меньшей мощности.

Степень защиты зависит от расположения БП. Если располагается в сухом, закрытом помещении достаточно IP20. Если в ванной или других агрессивных условиях, то не ниже IP67.

Подробнее про расчет блока питания для светодиодной ленты.

RGB контроллер

Управление светом осуществляется через специальный контроллер. Он подключается между блоком питания и светодиодами, снабжается проводным или беспроводным пультом.

RGB контроллер

Контроллер, как и блок питания, подбирается в зависимости от суммарной мощности ленты. С тем отличием, что к необходимой мощности БП добавляют 25-30% запаса, а контроллер подбирают впритык по мощности.

Например. Нужно подключить 10 метров SMD5050 60 led. Мощность 1 метра – 14,4 Вт, соответственно нам нужен контроллер на 144 Вт.

По принципу управления различают: проводные – чаще монтируются на стену; беспроводные с управлением через:

• Инфракрасный порт (ИК) – пульт должен находиться в зоне прямой видимости;
• радио-канал – позволяет пользоваться в пределах дома;
• Wi-Fi – позволяют как управлять с пульта, так и с приложения на смартфоне.

Управление освещением со смартфона

После установки и подключения, вы сможете:

1. Устанавливать цвет вручную. Доступны как чистые цвета, так и смешанные оттенки.
2. Регулировать яркость – аналогично обычному диммеру (подробнее про диммеры).
3. Автоматические режимы. К ним относится переключение цветов, быстрое мерцание, плавное изменение, плавные затухания и другие алгоритмы.

А если мощности RGB контроллера не хватает, чтобы подключить все освещение (больше 20 метров)? Можно установить 2 контроллера, но управлять светом одной комнаты придется с двух пультов, что не удобно и дорого. Второй (правильный) вариант — использовать RGB усилитель.

RGB усилитель (led amplifier)

Этот прибор позволяет усиливать и передавать дальше по цепи сигнал от контроллера. Таким образом, задействовав несколько усилителей, можно собрать контур освещения любой длины.

Rgb усилитель (led amplifier)

Усилитель устанавливается в разрыв ленты и имеет отдельное подключение к блоку питания (про подключение ниже). Мощность подбираем исходя из остатка ленты, которой не хватает мощности контроллера.

Некоторые думают, что усилитель нужен для увеличения яркости и его нужно использовать даже для отрезка до 5 метров. Это в корне не верно.

Наглядный пример. Нужно подключить 20м SMD 3528 (14,4 Вт/м), общей мощностью 288 Вт. В наличии у нас только контроллер с мощностью 216 Вт и блок питания на 300W. Соответственно нужен усилитель:

288 Вт — 216 Вт = 72 Вт

Мощность БП 300 Вт, его достаточно для питания контроллера и усилителя. В случае если мощности БП недостаточно (например 250W), нужен отдельный БП для усилителя.

Подключение светодиодной RGB ленты

Правильный порядок подключения элементов цепи выглядит следующим образом:

Правильный порядок подключения

Запомните. Участки ленты, длиной больше 5 метров, должны подключаться только параллельно.

Что будет, если подключить последовательно?

Во-первых, вы заметно потеряете в яркости на конце участка. Хотя светодиоды и имеют очень малое сопротивление, но потери есть. При такой протяженности на конце напряжение будет порядка 10В. Пониженное напряжение даст пониженную яркость, уже заметную для глаза.

Неправильное подключениеПравильное подключение

Во-вторых, токопроводящие дорожки ленты рассчитаны на максимальную длину 5м. Подключив последовательно еще 5, дорожки будут перегреваться и освещение скорее всего перегорит в самом начале участка.

RGB коннектор

Соединять ленту между собой можно с помощью пайки или клеммами. Для одноцветных вариантов продаются двухвыводные клеммы (коннекторы), для RGB – четырёх или пяти. Уточняйте этот момент при покупке.

Подробнее как соединять rgb ленту между собой.

Блок питания подключается в сеть 220В (клеммы AC, полярность не важна), преобразует переменное напряжение в постоянное 12В (клеммы V+, V-). При подключении следующих элементов цепи важно соблюдать полярность.

Клеммы подключения на БП

RGB контроллер подключается после блока питания (с соблюдением полярности), а в него подключается ргб лента. Каждый вывод на корпусе предназначен для конкретного вывода светодиодов. Если перепутаете местами, ничего страшного не произойдет, просто цвета будут перепутаны.

Клеммы подключения контроллера к светодиодам

В результате готовая схема в сборе должна иметь вид:

Схема в сборе

Усилитель внешне похож на контроллер, отдельно подключается к БП, только имеет не одну плашку с клеммами, а две. Маркируется чаще всего как Led Amplifier, устанавливается в разрыв ленты. Подключается по схеме:

Порядок подключения RGB усилителя в цепьНазначение клемм led amplifier

Разберем теперь схемы подключения лент разной длины с усилителем и без, с одним или несколькими блоками питания.

Схема подключения RGB светодиодной ленты без усилителя

Это простейшая схема включения rgb светодиодной ленты длиной до 5 метров через контроллер с пультом.

Электрическая схема подключения RGB освещения

Для подключения светодиодной RGB ленты длиной 10 или 15 метров, убедитесь, что хватает мощности контроллера и БП (с запасом), и подключайте по следующей схеме:

Схема подключения 10 или 15

Схема подключения ленты с RGB усилителем

Усилитель используем, если не хватает мощности контроллера. Если мощность блока питания позволяет подключить контроллер и усилитель, используем следующую схему:

Когда суммарная мощность контроллера и усилителя выше мощности БП или блок такой мощности использовать нерационально (большой, сильно греется или шумит), тогда подключаем led amplifier к отдельному питанию по схеме:

Схема подключения усилителя с 2 блоками питания

По такой схеме наращивать суммарную длину ленты можно сколько угодно. Вся она будет управляться с одного пульта.

Помимо последовательного подключения, как в примерах выше, усилители можно подключать параллельно.

Схема параллельного подключения нескольких RGB усилителей с одним блоком питания.

Схема: один БП несколько усилителей

Схема с несколькими параллельными усилителями с отдельным питанием.

Схема: несколько параллельных усилителей с отдельными БП

Если клемм нет – используйте паяльник и монтажный провод, НО не перегревайте контактные площадки. Подробнее как соединять ленту.

Правильная схема подключения 20 метров RGB ленты показана на видео.

Типичный ошибки при подключении

Последовательное подключение более 5 метров ленты. Этого делать нельзя.

Скрутки вместо пайки проводов (или коннекторов). Если не хотите паять, используйте коннекторы, они копеечные.

Несоблюдение порядка подключения: блок питания ⇒ контроллер ⇒ лента ⇒ усилитель ⇒ лента.

Экономия на блоке питания, покупая «впритык» по мощности. К сожалению, светодиоды гуляют как в плюс так и минус по потребляемым Ваттам. Покупая БП без 20-25% запаса, он будет работать на износ и через год вы купите новый, но уже с запасом.

Покупка контроллера излишней мощности. Хуже не будет, но деньги переплатите. Правильно подбирать по мощности 1 к 1.

Выбор очень мощных лент и монтаж без теплоотвода. Например SMD5050 120 led/m потребляет 28,8 Вт/м. При такой мощности светодиоды греются достаточно сильно и конструкцию нужно монтировать на теплоотвод – алюминиевый профиль. В противном случае диоды начинают деградировать, терять мощность и перегорать.

Готовые RGB лампочки под цоколь с пультом управления

Отдельно стоит упомянуть про готовые RGB изделия под цоколь E14 или E27.

Такие лапочки бывают в совершенно корпусах и исполнениях. Внутри лампа содержит компактный драйвер для питания от сети 220В, контроллер и трехцветные светодиоды.

Для полноценного освещения комнаты она не подойдет, т.к. несколько ламп синхронизировать в одну систему не получится. Используется как ночник или декор. Потребление 1-3 Вт/ч. Стоимость стартует от 3$ за Китай.

Понравилась статья? Расскажите о ней! Вы нам очень поможете:)

svetodiodinfo.ru
