ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ ПО РАДИОКАНАЛУ

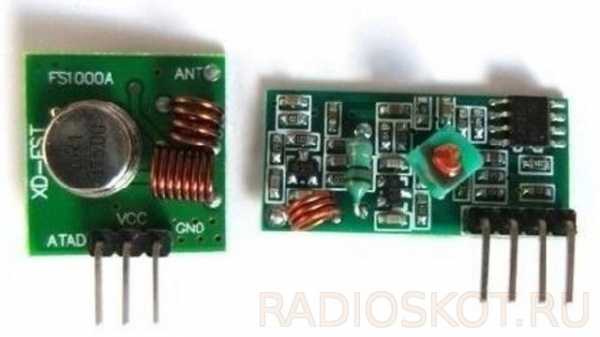

Данное устройство позволяет управлять четырьмя нагрузками по радиоканалу. В качестве процессора используется PIC12F675. В нем залиты ключи активации для всех 4х каналов. В качестве радиомодулей применены дешевые FS1000A с несущей частотой 433 МГц.

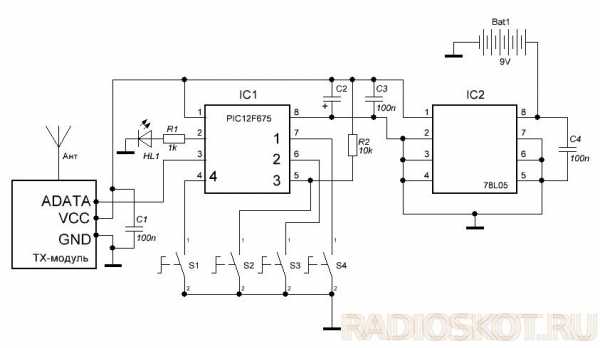

Схема передатчика радиоуправления 433 МГц

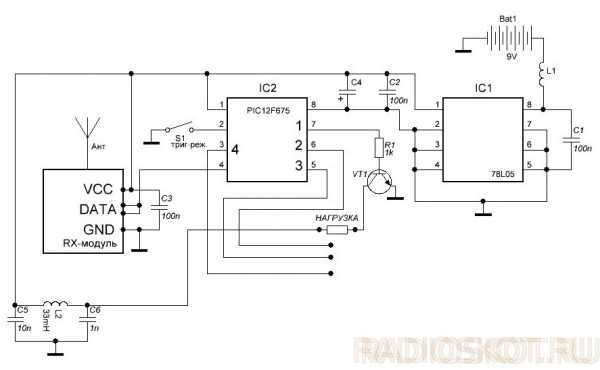

Схема приемника радиоуправления 433 МГц

На схеме транзистор на выводе 7 контроллера показан для примера коммутации мощной нагрузки в ключевом режиме. Номера внутри «схемы МК» номера каналов управления. Переключатель используется для активации режима триггера. Во включенном состоянии — кратковременное нажатие на пульте активирует нагрузку и приемник удерживает ее до тех пор, пока не поступит следующее нажатие. Выключенное состояние — кратковременное нажатие кнопки на пульте — кратковременное включение нагрузки.

Все каналы независимы и можно использовать одновременно все. Устройство довольно легко повторяется. Дальность активации нагрузок по прямой видимости до 70 метров. Вся сложность при изготовлении заключается в прошивке микроконтроллера PIC12F675. Для прошивки использовал программу winpic800 и вот такой очень простой COM-программатор:

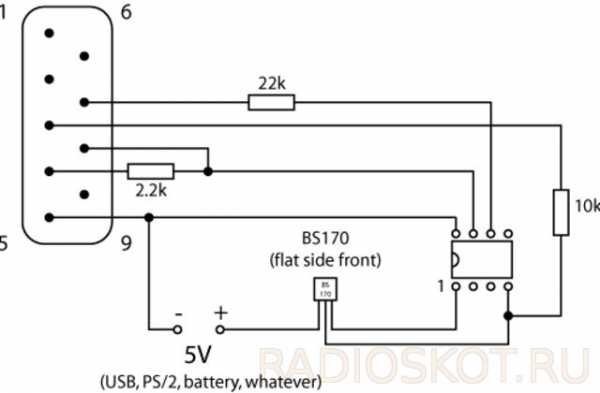

Схема COM-программатора для прошивки

Транзистор полевой BS170 заменил на 2N7000. Как программатор поведет себя с переходниками USB-COM не знаю.

При первом чтении МК ОБЯЗАТЕЛЬНО записываем или гравируем на чипе последние 4 символа в коде. До прошивки, открываем hex файл и добавляем в конец кода значения константы (4 символа — они разные для каждого МК). Это заводская константа, если ее не записывать, то можно выкинуть контроллера. Затем только прошиваем микроконтроллер. WinPic800 сама записывает значения константы и прошивает все правильно, но на всякий случай лучше записать их где-нибудь.

Прошивка написана товарищем «4uvak» с сайта «паяльник». Вот архив с файлами, в том числе на печатные платы. А вот готовое устройство дистанционного управления по радиоканалу:

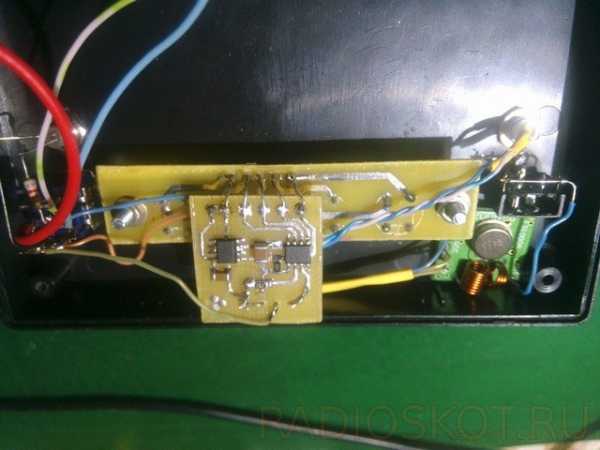

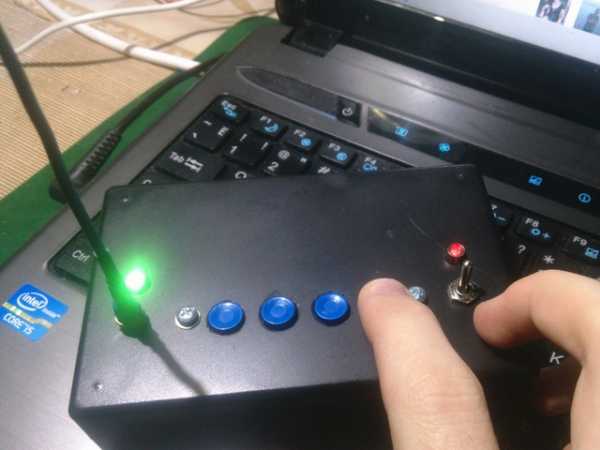

Пульт ДУ упаковал так:

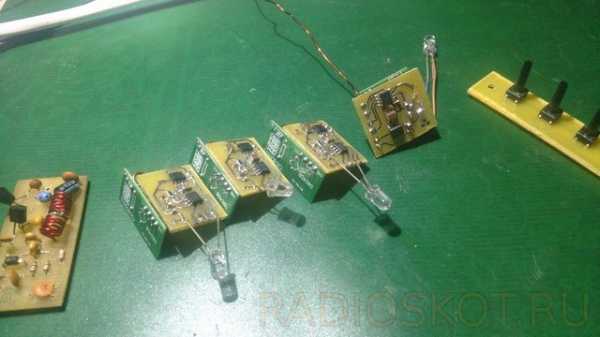

При изготовлении, прежде чем думать о том, что устройство не работает — проверьте, работают ли модули FS1000A. Провести испытание можно по этой схеме. Светодиод должен немного подмигивать при нажатии кнопки у передатчика.

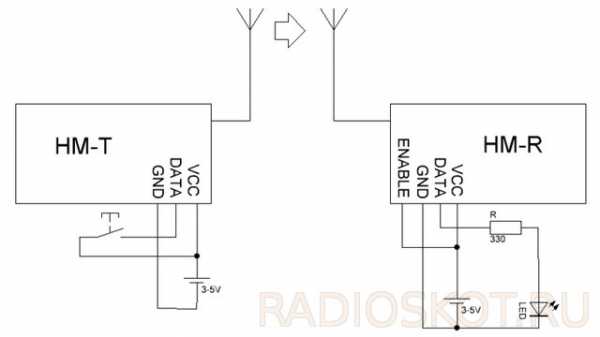

Схема испытания модулей ДУ

Насчет антенн — это куски провода 0.5-1 мм в диаметре, длиной 16 см. Это как раз 1/4 волны с учетом коэффициента укорочения. В спираль антенны не советую закручивать, диаграмма направленности при этом будет не круговая, а похожа на штаны.

Где можно использовать такую штуку? Практически везде, где используется электричество. Самый простой вариант — в качестве нагрузки приемника реле использовать и коммутировать уже все что угодно, начиная от настольных ламп и утюгов, заканчивая компьютерами и замками. А можно и машинку на радиоуправлении сделать — команды ведь как раз четыре (

^ v < >).

Автор прошивки 4uvak, сборка и испытание схемы BFG5000.

   Форум

   Обсудить статью ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ ПО РАДИОКАНАЛУ

radioskot.ru

Пульт дистанционного управления: устройство, схема

С тем, что беспроводной универсальный пульт дистанционного управления (ПДУ) вносит определенные удобства при эксплуатации бытовой техники, согласятся все. Время, когда использовался проводной удлинитель, в качестве ДУ, навсегда ушло в прошлое.

При помощи этого устройства можно управлять работой многих бытовых приборов, начиная от компьютера и заканчивая  такой нехитрой операцией, как включение света, все, что необходимо, это подключить контроллер дистанционного пульта управления.

Дистанционное управление это комфорт

Примеры реализации

Учитывая, что уровнем освещения  энергосберегающих лампочек управлять не получится, остается только один вариант – включать и выключать их. Приведем несколько примеров, как организовать дистанционное управление светом с пульта.

Дистанционный выключатель — это самый простой вариант, в котором розетка (или группа розеток) управляется при  помощи дистанционного пульта, к ней можно подключить светильники или другие бытовые приборы. То есть для включения или выключения центрального освещения устройство не подходит.

Пульт с набором управляемых розеток

В качестве еще одного примера простого решения, можно привести вариант, когда контролер, принимающий сигнал от пульта управления, встроен в патрон электрической лампочки.

Патрон с контролером и ПДУ

При этом пульт управления может одновременно работать с группой контролеров, что позволяет регулировать освещенность, включая и выключая определенное количество лампочек на люстре. Но у этого варианта также есть свои недостатки:

• полностью отсутствует универсальность, то есть, управлять можно только работой электрических ламп;
• небольшой размер корпуса приводит к перегреву электронного оборудования, что становится причиной непродолжительного срока эксплуатации, этим особенно страдают изделия китайских производителей.

ПДУ и контролер управления электрооборудованием, представленный на рисунке ниже, позволяет подавать питание на три канала, при этом мощность каждого из них может быть до 1000Вт. То есть можно не только управлять освещением, а и включать другое электрооборудование, например, насос.

Контроллер и ПДУ

Бывает, что производитель не комплектует контроллер дистанционным пультом, в этом случае может быть использован универсальный ПДУ, который подходит для управления работой телевизора (Сони, Самсунг и т.д.), кондиционера (Toshiba, Daewoo, Philips и т.д.), фотоаппарата (Nicon)или даже шлагбаума и замком ворот.

Такие универсальные устройства дистанционного управления (пульты) выпускают многие известные производители электронной продукции, например: JVC, Sony, Panasonic,  BBK, Samsung, Thomson, Pioneer, Canon и т.д.

Заметим, что мобильные телефоны могут иметь опцию «универсальный инфракрасный пульт», например, такая функция есть у некоторых моделей Nokia и Apple.

Все, что потребуется после приобретения универсального ПДУ – это его настройка, коды для этого содержит инструкция к устройству.

Универсальный ИК пульт Philips

Говоря об управлении освещением при помощи дистанционного пульта, нельзя не упомянуть о такой концепции, как «Умный дом», в ее основе лежит контроллер, программирование которого происходит через USB соединение при помощи ноутбука или компьютера.

При такой реализации на пульт может быть выведено несколько запрограммированных режимов освещения дома и территории участка, например:

• дежурное освещение;
• ночной режим;
• режим праздничной подсветки;
• освещение определенных комнат и т.д.

Для выбора того или иного режима достаточно нажать определенные кнопки на пульте.

Типы устройств

Пульты, дистанционно управляющие освещением,  классифицируются в зависимости от принципа передачи сигнала контроллеру (реле, отвечающее за включение света). Наиболее распространены два типа устройств, каждый из которых имеет свои особенности, определяющие достоинства и недостатки:

• ИК пульты, ограничены небольшим радиусом действия, в них используется инфракрасная лампочка, передающая сигнал на расстояние до 12 метров. Такие устройства могут управлять работой контроллера только в пределах прямой видимости, то есть, включить освещение в соседней комнате не получится. Достоинства ИК ПДУ – низкая цена;
• Радиопульты стоят несколько дороже инфракрасных аналогов, но радиус их действия значительно больше (до 100 метров), помимо этого, они могут управлять контроллером, находящимся за стеной в другом помещении. Это значительно расширяет их сферу применения, в частности, радиопульты дистанционного управления подходят для ресивера.

Радиопульт Lumax



Радиопульты для передачи сигнала используют специально отведенные частоты, поэтому их продажа не попадает под ограничение торговли радиоустройствами.

Отдельно необходимо заметить, что некоторые программируемые контролеры, входящие в основу системы «Умный дом», могут содержать GSM модуль, позволяющий управлять им при помощи мобильной связи. В таком случае достаточно иметь телефон с тачпадом, на который устанавливается специальная программа.

Для управления такой системой не требуется обучение, оператор передает при помощи телефона команду-ключ на котроллер, программа обрабатывает ее и подает сигнал на радиореле для выполнения определенных действий, например, перекрыть кран полива газона или включить освещение.

Делаем  самостоятельно управление освещением

Создать своими руками систему управления освещением посредством дистанционного пульта несложно, мы покажем, как это сделать на примере обычной люстры и комплекта  Elektrostandard.

Фото контроллера с пультом

Если ваш город Москва или СПб, то такой набор можно купить за $7-$8, в других регионах следует учесть стоимость доставки пульта управления и дистанционного контролера. Вы можете использовать комплект любых других производителей, например:  Elenberg, Gal, Hama, IRC, Remote и т.д.

Видео: Диагностика и ремонт пульта дистанционного управления

Заметим, что у известных брендов риск возникновения неисправности в дистанционном пульте управления или контроллере крайне низок, соответственно, весь ремонт будет сводиться к тому, что потребуется заменить батарейку или почистить контакты.

Схема подключения контроллера для дистанционного управления освещением при помощи пульта, как видно на рисунке ниже, нарисована непосредственно на корпусе устройства, поэтому, если следовать ей, проблем не возникнет.

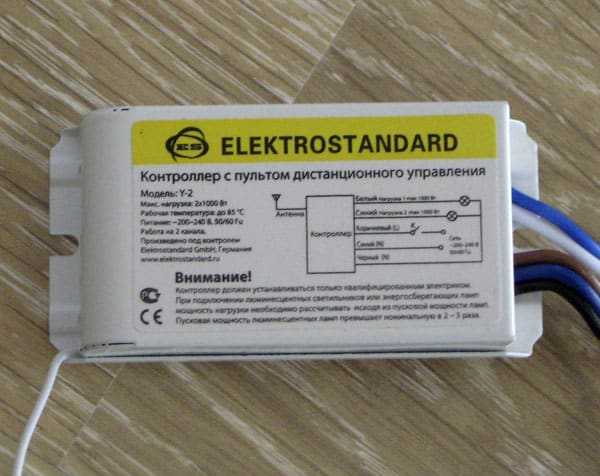

Фото контроллера с нанесенной на нем схемой подключения

Разбираем люстру и подбираем место для размещения контролера.

Разобранная люстраМесто, где будет установлено устройство

Выполняем подключение ламп люстры к контролеру, как указано на схеме, размещенной на его корпусе.

Подключенный контроллер

После этого собирается и подвешивается люстра, затем производится установка батарейки в пульт дистанционного управления. Для проверки работоспособности не потребуется пользоваться никакими приборами, достаточно с пульта послать сигнал на приемник.

www.asutpp.ru

РадиоКот :: Cистема дистанционного управления агрегатами.

РадиоКот >Лаборатория >Цифровые устройства >

Cистема дистанционного управления агрегатами.

Как-то раз мне очень захотелось сделать радиоуправляемую модель: Порывшись в Интернете нашёл сложную схему с всего четырьмя каналами. Желание собрать её как-то быстро отпало. Вот так и стартовал мой проект многофункционального дистанционного управления, главную часть которого составляет драйвер (следящий привод).

Система дистанционного управления (далее СДУ) содержит:
1) управление одним драйвером (механизм с датчиком состояния)
2) двунаправленный ШИМ канал
3) 4 цифровых канала (каждый 1 бит)
Применение системы: от радиоуправляемых моделей до мобильных систем управления и передачи данных (полная версия системы установлена на испытательном стенде) здесь показан её существенно упрощенный вариант.

Главным критерием создания предлагаемого устройства были: дешевизна и доступность деталей, минимальная сложность изготовления и отсутствие настроек. Электронная часть собирается за 2-3 часа. На рисунке можно видеть что получилось:

Система управления рулевым механизмом самоколибрующаяся, поэтому достаточно правильно собрать схему и наслаждаться.
Теперь подробнее:
Схема передатчика (transmit.hex):

Резистор R1 задаёт положение рулевого механизма, R2 регулирует скважность ШИМ и полярность, S1-S4 4 бит цифровых данных (устанавливаются по желанию). Оцифровка данных R1 и R2 основана на замере времени заряда конденсаторов C1 и C6, поэтому необходимо чтобы номинал установленных конденсаторов максимально близко соответствовал требуемому на схеме и желательно использовать конденсаторы наименее зависимые от температуры окружающей среды. Частота кварцевого резонатора на контроллере приёмника и передатчика обязательно должна быть равна 20 мГц, на более низких частотах работа схемы непредсказуема из-за недостатка машинного времени. Правильно собранная схема в настройке не нуждается.

Приёмник:
Показаны 2 варианта схемы приёмника.

Первый вариант с мостами на полевых N-канальных транзисторах с встроенными диодами Шоттки. Это обеспечивает максимальное быстродействие из-за низкого сопротивления оных и управление мощной нагрузкой при раздельном питании. При использовании единого питания применены двигатели от дохлых CD-ROM. С иными двигателями схема может быть нестабильна из-за помех возникающих при работе двигателей.
R1 R5 C1 должны совпадать с номиналами на схеме т.к. это узел АЦП. Микросхема MAX232CPE играет роль источника напряжения управления полевыми транзисторами и может быть заменена источником напряжения Uип+3В. 1561ЛИ2 используется в роли преобразователя уровня также может быть заменена на МС способную выполнять роль ПУ. Диод Шоттки VD2 нужен только при использовании единого питания. Частота контроллера только 20мгц. HL1-HL4 линии управления нагрузкой. Вариант схемы коммутации показан на рисунке:

Упрощённый вариант схемы с использованием биполярных транзисторов. Также возможна работа этой схемы от единого и раздельных источников питания.

Теперь о самой сложной части — софте.
Ниже показана конфигурация фьюзов в poneyprog

Прошивка передатчика не нуждается в подстройке.

Самая сложная часть устройства — программа приёмника. Изначально она рассчитана на плохую механику и время позиционирования от одного крайнего положения в другое равное 0,4сек. Но гибкая система калибровочных констант позволяет существенно отклоняться от расчётного режима.
При первом включении система автоматически делает калибровку параметров и запоминает их в энергонезависимой памяти после чего готова к работе. При последующих включениях автоматически берутся данные из памяти.
Теперь подробнее о калибровке, её возможных режимах и условиях.
При использовании некачественной механики (как у меня) или существенного отклонения от расчётного режима возможно неверное распознание калибровочных параметров (у меня вероятность успешной калибровки 85%. Сбой случается в случае прокрута ведущей шестерни датчика положения). Для таких случаев имеется несколько режимов калибровки и все они управляются с помощью байта в EEPROM по адресу $00. Для примера показан дамп значений EEPROM для моей механики.

Вот расшифровка значений ячеек:

; код в ячейке $00 = 3 калибровка сделана
; = 4 только калибровка динамических параметров
; = 5 только однократная калибровка крайних положений механики

; Порядок параметров (адаптивов) в EEPROM
; $03 максимальное время торможения
; $04 максимальное расстояние торможения
; $05 среднее время прохода 1го кванта
; $06 левая граница механики
; $07 правая граница механики
; $08 2/3 расстояния полного хода механики
; $09 Динамический критерий торможения

Режимы калибровки устанавливаются в том же poneyprog путём изменения нулевого байта без изменения значений остальных.
Если с первого раза точность или скорость позиционирования не устраивает то следует установить режим 4. В этом режиме при каждом включении будут калиброваться динамические параметры механики. Если при очередном включении позиционирование стало нормальным то надо прошить режим 3 при котором уже будут постоянно использоваться найденные адаптивы.
При изменении температуры окружающей среды могут измениться границы механики. Для этого используется режим 4. После определения границ автоматически устанавливается режим 3.
Также можно вручную корректировать адаптивы.

Несколько уточнений:
Полевики сняты с дохлой материнской платы. В схеме стабилизатора питания ядра их достаточно.
Механика полностью собрана из дохлых CD-ROMов.
Источник питания приёмника — 2 литиевых аккумулятора от ноутбука. Зарядник для которых опубликован в статье https://www.radiokot.ru/circuit/power/charger/03/

Пара фоток платы:

Ну и в заключение демка работы demo.avi (474 KB)
А это для сравнения — подобный девайс но на 561-ой серии!!!

Вопросы, как обычно, складываем тут.

Файлы:
Прошивка контроллера — 01.rar

---

Как вам эта статья?	Заработало ли это устройство у вас?

www.radiokot.ru

Переключение с местного на дистанционное управление без перерыва питания электродвигателя

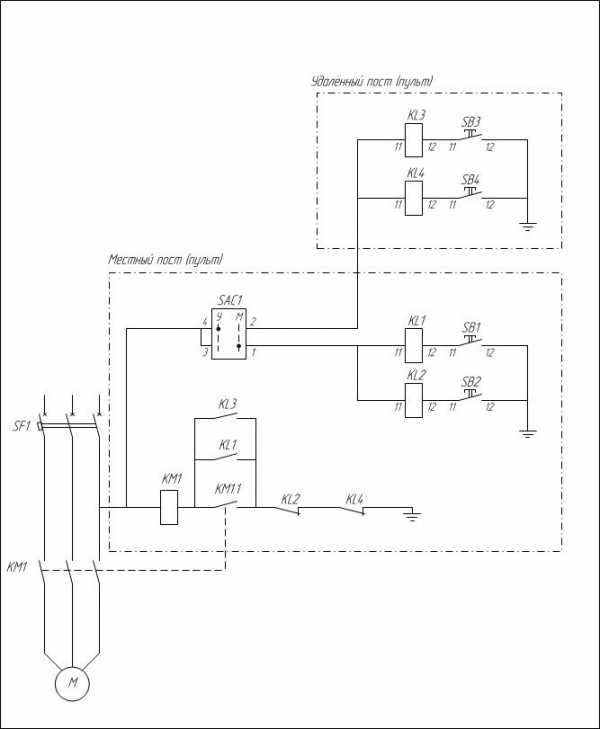

Вашему вниманию предлагается принципиальная элекрическая схема устройства управления двигателем. Основной особенностью данной схемы является переключение дистанционного и местного управления двигателем без перерыва в питании (без паузы при переключении).

На практике бывает, что необходимо сделать схему, позволяющую осуществлять перевод режима управления с местного на дистанционный без перерыва питания управляемого устройства, в данном случае это электродвигатель. Данная схема позволяет сделать процесс перевода с местного на дистанционное управления без паузы в питании, что немаловажно при работе таких устройств, как насосы, компрессоры, вентиляторы системы вентиляции и т.д.

Описание схемы управления:
Схема управления двигателем состоит из автоматического выключателя SF1, магнитного пускателя KM1, четырёх промежуточных реле KL1 — KL4, четырёх кнопок управления SB1 — SB4 и ключа выбора местного/дистанционного управления SAC1.

При подаче питания через автоматический выключатель SF1 схема подготовлена к работе. Если ключ SAC1 находится в положении «У», в данном режиме схема будет управляться с поста (пульта), который находится удалённо от объекта управления. При нажатии кнопки управления SB3 (двигатель изначально остановлен) катушка реле KL3 начнёт обтекаться и замкнется его контакт, который, в свою очередь, шунтирует разомкнутый контакт пускателя KM1.1, так как контакты реле KL2 и KL4 замкнуты, по катушке пускателя потечёт ток, контакт КМ1.1 замкнётся, схема управления двигателем будет находится в режиме самоудерживания. Управление двигателем с местного поста управления невозможно. При переключении ключа SAC1 в положение «М», прекращения подачи питания на катушку пускателя KM1 не произойдёт, поэтому электродвигатель продолжит работу, но уже с возможностью управления с местного поста. Управление с местного поста (пульта) происходит аналогично с управлением с удалённого поста (пульта).

Просмотров всего: 2 725, Просмотров за день: 7

www.el-info.ru

УСТРОЙСТВО ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

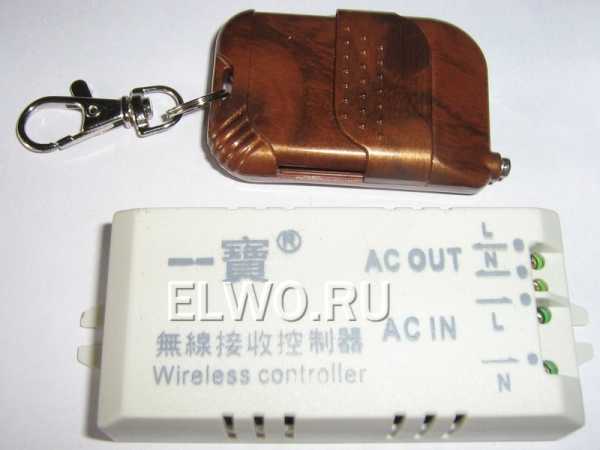

   Недавно приобрёл на известном сайте — интернет магазине Дилэкстрим, очередное интересное устройство, представляющее собой комплект из пульта управления и приёмного блока, подключаемого в разрыв сети и нагрузки. Предназначено это для управления по радиоканалу любым бытовым прибором — мотором, лампами освещения, вентилятором, гаражными воротами с мотором. В общем смысл сводится к тому, что пультом управления можно подать команду ON — включить (подать) питание прибора и OFF — отключить питание.

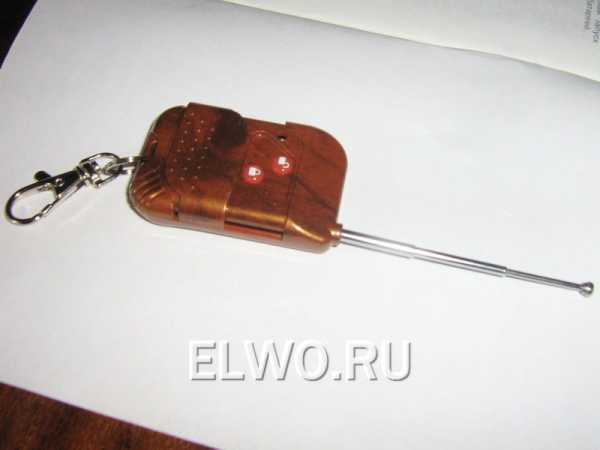

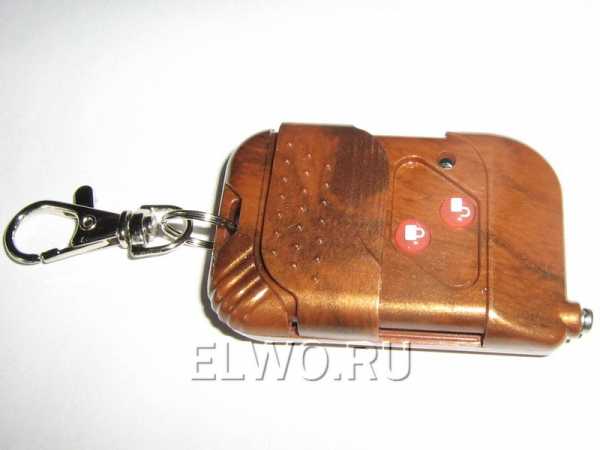

   Сам пульт прост, но удобен. Сделан он в виде небольшого брелка с карабином, и содержит 2 кнопки для включения и выключения нагрузки — исполняемого устройства.

   Раздельное управление, а не одна кнопка включить-выключить, сделаны для предотвращения ложных срабатываний при случайно неоднократном нажатии на кнопку пульта. Более того, кнопки закрываются подвижной крышечкой, что полностью исключает непредвиденное нажатие.

   Если вы используете устройство в условиях сильных радиопомех, то можно повысить дальность работы радиоканала выдвинув небольшую телескопическую антенку на брелке. Тогда в условиях прямой видимости дальность повысится раза в два.

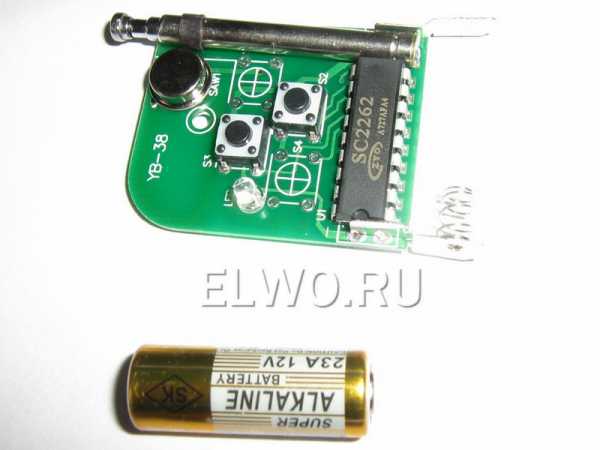

   Пульт дистанционного управления питается от батарейки на 12 В, которая обычно ставится в ПДУ автосигнализаций.

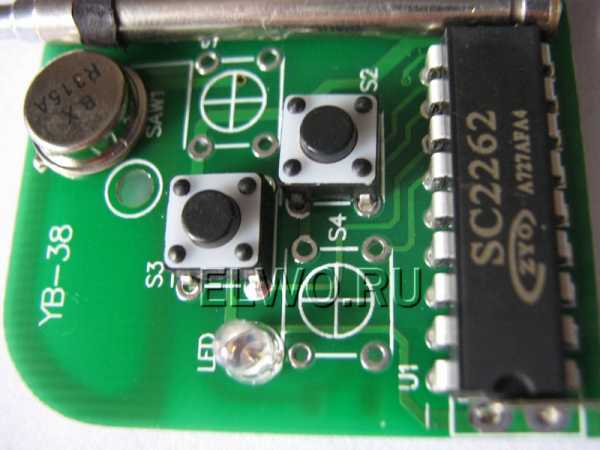

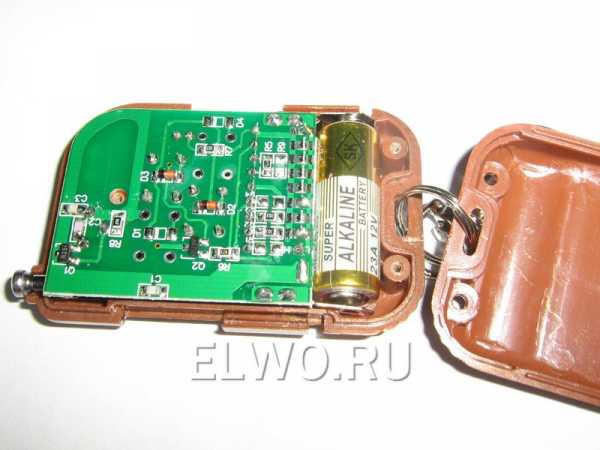

   Внутри брелок тоже очень похож на платку пульта автомобильной сигнализации, что позволяет сделать вывод об идентичности схемного решения, а соответственно и об уровне защиты.

   При нажатии на любую кнопку кратковременно вспыхивает красный светодиод — чтоб было понятно: батарея рабочая и сигнал передаётся на приёмную часть.

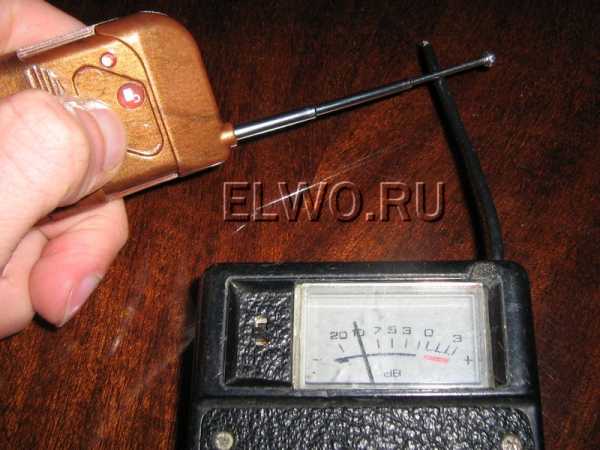

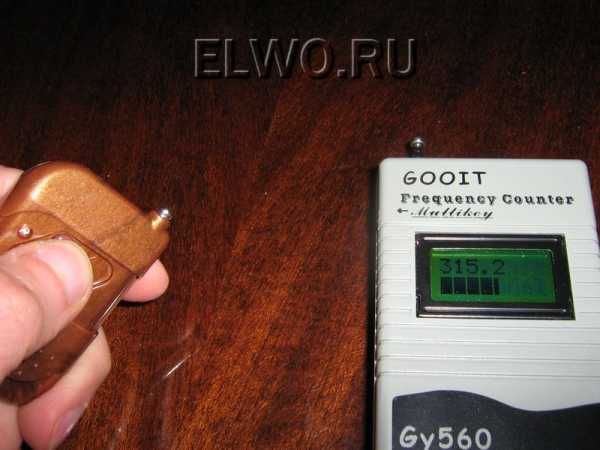

   Мощность передатчика достаточно высокая — на фото видно отклонение стрелки простого ВЧ пробника, а частота радиоканала около 315 мегагерц.

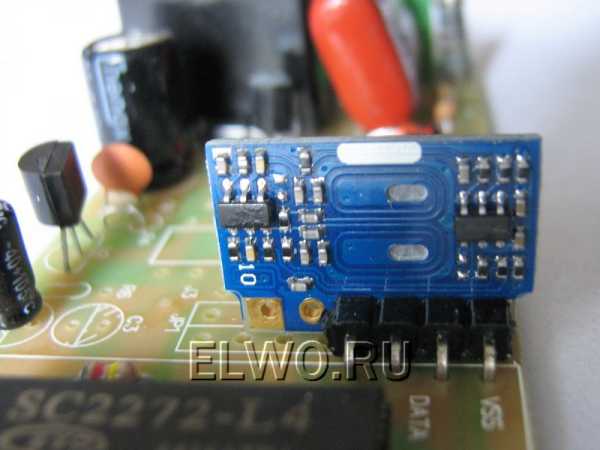

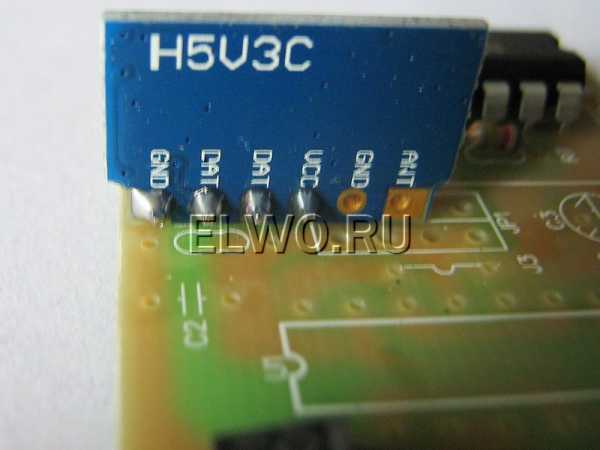

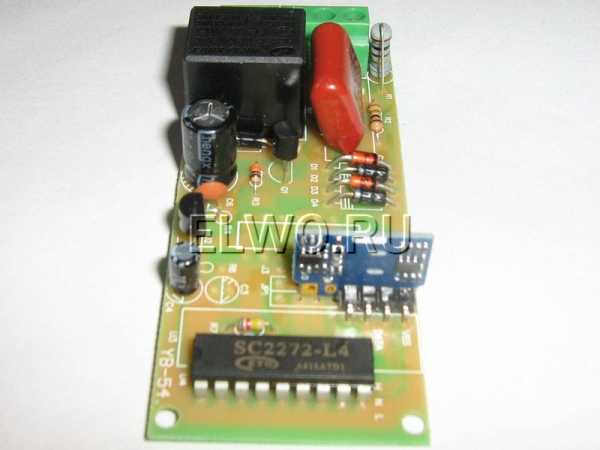

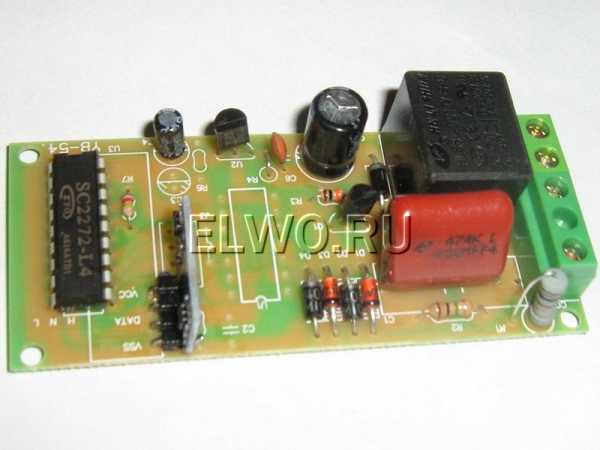

   Приёмник устройства дистанционного управления нагрузкой выполнен по классической схеме с небольшим планарным модулем ВЧ (по схеме сверхрегенеративного приёмника) и дешифратором на SC2272-L4. Даташит и схему можно посмотреть здесь.

   Нагрузкой управляет реле на 250 В 5 А, что даёт возможность коммутировать максимум 1 киловатт.

   Для более мощной нагрузки придётся заменить реле на другое. С более высоким током коммутации.

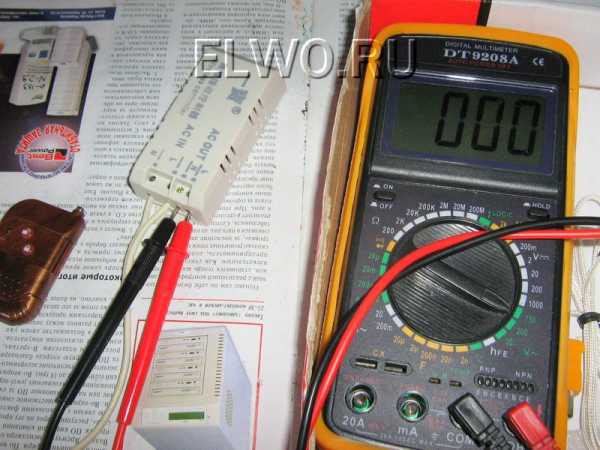

   Испытания показали надёжную и безотказную работу устройства дистанционного управления, а относительно низкая цена делает его покупку вполне оправданной.

   Форум по устройствам автоматики

   Схемы автоматики

elwo.ru

Схема. Дистанционное управление с помощью сотового телефона


Ю. ГУЗЬ, г. Георгиевск Ставропольского края

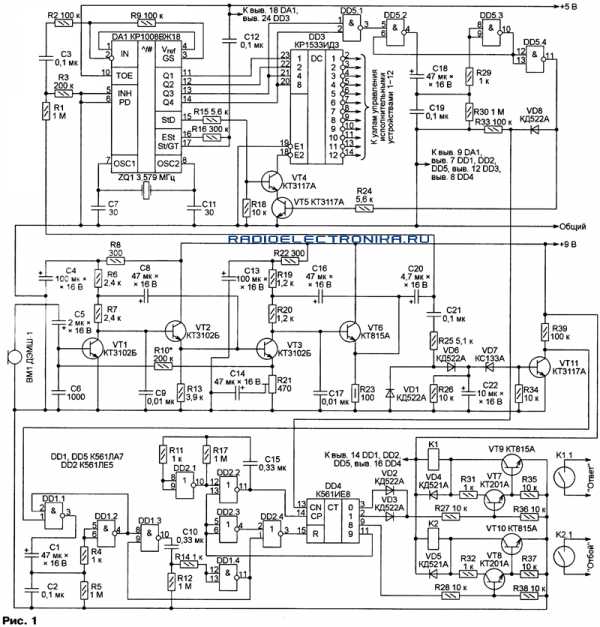

      В модуле дистанционного управления исполнительными устройствами, схема которого показана на рис. 1, при включении питания устанавливается низкий уровень напряжения на выходе элемента DD2.4. Поступая на вход R счётчика DD4, он разрешает его работу. При этом на выходе 9 (выводе 11) счётчика присутствует напряжение низкого уровня, разрешающее работу генератора импульсов на элементах DD2.1, DD2.2. Их частота определяется резистором R17 и конденсатором С15. Импульсы поступают на вход СР (вывод 14) счётчика DD4. Счёт продолжается, пока на его выходе 9 низкий уровень не сменится высоким, что запретит работу генератора. Хотя на выходе элемента DD2.3 уровень станет низким, но, поскольку на выводе 1 элемента DD2.4 он высокий, на входе R счётчика DD4 останется низкий уровень. В таком состоянии устройство может оставаться сколь угодно долго.

      Когда на сотовый телефон, рядом с которым находится микрофон ВМ1, поступает вызов и звучит звонок, сигнал, принятый микрофоном, усиленный транзисторами VT1—VT3, VT6 и выпрямленный диодами VD1 и VD6, приходит на пороговое устройство, выполненное на стабилитроне VD7 и транзисторе VT11. При напряжении на входе этого устройства более 3,5 В транзистор VT11 открывается и на вывод 1 элемента DD1.1 поступает напряжение низкого логического уровня, что запускает одновибратор, собранный из элементов DD1.1 и DD1.2. Он генерирует импульс низкого логического уровня длительностью около 9 с (определяется цепью C1R5).

      Нарастающий перепад импульса запускает одновибратор на элементах DD1.3, DD1.4. Короткий импульс низкого уровня поступает на вывод 1 элемента DD2.4, а так как на выводе 2 (его втором входе) установлен низкий уровень, то на выходе элемента DD2.4 и входе R счётчика DD4 возникнет импульс высокого уровня. Он установит счётчик в исходное состояние с высоким уровнем на выходе 0 и низким на всех остальных выходах, в том числе на выходе 9, что разрешит работу генератора импульсов на элементах DD2.1, DD2.2.
      Высоким уровнем на выходе 0, а затем на выходе 1 счётчика DD4 открываются транзисторы VT7 и VT9, замыкающие приблизительно на 2 с цепь питания обмотки реле К1. Контактами К1.1, подключёнными параллельно кнопке “Ответ” сотового телефона, имитируется нажатие на эту кнопку. Телефон “поднимает трубку”.

      Примерно через 7 с после этого высокий уровень будет установлен на выходе 8 счётчика DD4. Это откроет транзисторы VT8 и VT10, сработает реле К2, его контакты К2.1, подключённые параллельно кнопке “Отбой” телефона, замкнутся. Телефон “положит трубку”.
Для управления исполнительными устройствами используется тот факт, что сотовый телефон звонящего генерирует и передаёт абоненту двухтональные (DTMF) кодовые посылки, соответствующие нажимаемым на нём кнопкам. Эти сигналы, принятые микрофоном BF1 и усиленные транзисторами VT1—VT3, VT6, декодирует микросхема КР1008ВЖ18 (DA1). Соответствие между нажимаемыми кнопками и кодами на выходах Q1—Q4 декодера DA1 приведено в табл. 1.

      Если не позднее 7 с после ответа на вызов звонящий нажмёт на своём телефоне кнопку “#”, на выходах декодера DA1 появится код этой кнопки (1100). В результате на выходе элемента DD5.1 будет установлен низкий уровень, что запустит одновибратор из элементов DD5.2 и DD5.3. На выходе элемента DD5.3 будет сформирован импульс низкого логического уровня длительностью около 40 с (определяется цепью C18R30). Элемент DD5.4 проинвертирует его, в результате на входе CN счётчика DD4 будет установлен высокий уровень, что запретит счёт и задержит на время импульса подачу сигнала “Отбой”.

      Кроме того, высоким уровнем с выхода элемента DD5.4 будет открыт транзистор VT5. Это даст возможность разрешить работу дешифратора DD3 сигналом с выхода StD декодера DA1, подтверждающим приём очередного DTMF-сигнала и открывающим транзистор VT4. Если звонящий вслед за кнопкой “#” нажал на своём телефоне, например, на кнопку “1”, на выходе 1 (выводе 2) перешедшего в активный режим дешифратора DD3 уровень станет низким. Это должно привести в действие управляемое сигналом с этого выхода исполнительное устройство. Как следует из табл. 1, выходы 1—9 дешифратора соответствуют одноимённым кнопкам телефона, выход 10 — кнопке “*”, выход 11 — кнопке “О”, а выход 12 — кнопке “#”.

      В модуле применены постоянные резисторы МЛТ, С2-23, подстроенный резистор R21 — СПЗ-3, конденсаторы С2, СЗ, С10, С12, С15, С19, С21 — К73-17, оксидные конденсаторы — К50-35 или импортные. Реле К1, К2 — герконовые РЭС44 исполнения РС4.569.251 с двумя обмотками сопротивлением 190 Ом каждая. Используется только одна из обмоток. Вместо микрофона ДЭМШ-1 можно применять капсюли от головных телефонов ТОН-1, ТОН-2, ТА-56.

      При налаживании собранного модуля необходимо, прежде всего, подборкой резистора R10 установить на коллекторе транзистора VT3 напряжение 4,5 В (половина напряжения питания). Далее с другого сотового телефона звоним на телефон устройства. Подбираем расположение микрофона ВМ1 и устанавливаем движок подстроенного резистора R21 так, чтобы во время звучания вызывного сигнала (звонка или мелодии) напряжение на конденсаторе С22 было не менее 3,5 В. При этом должно сработать реле К1, а через 7 с после него — реле К2.

      Возможная схема узла управления исполнительным устройством показана на рис. 2. К рассматриваемому модулю можно подключить до 12 таких узлов. На вход узла с дешифратора КР1533ИДЗ (DD3 на рис. 1) после включения питания, но до приёма команды, поступает высокий логический уровень. Поэтому транзисторы VT1, VT2 закрыты, а контакты реле К1.1 разомкнуты. Конденсатор С1 заряжен до напряжения 12В. Поскольку напряжение на базе транзистора VT3 нулевое, он закрыт. Ток через обмотку реле К2 не течёт, цепь исполнительного устройства разомкнута.

      При приёме соответствующей команды низкий логический уровень с выхода дешифратора открывает транзисторы VT1, VT2, срабатывает реле К1, его контакты К1.1 подключают заряженный конденсатор С1 к базе транзистора VT3. Транзистор открывается, а реле К2 срабатывает. Его контакты К2.2 включают исполнительное устройство (например, осветительную лампу). Одновременно контакты К2.1 разрывают цепь зарядки конденсатора С1 и соединяют базовую цепь транзистора VT3 с источником напряжения +12 В. В результате транзистор остаётся открытым, а исполнительное устройство включённым и по окончании командного импульса, когда контакты К1 1 размыкаются. Конденсатор С1 быстро разряжается через диод VD3 и резистор R4.

      Если та же самая команда подана повторно, замкнувшиеся контакты К1.1 подключают к базе транзистора VT3 уже разрядившийся конденсатор С1, что эквивалентно кратковременному соединению базы этого транзистора с общим проводом. Он закроется, обесточив обмотку реле К2. Контакты К2.2 выключат исполнительное устройство, а К2.1 отключат базовую цепь транзистора VT3 от источника напряжения +12 В и подключат к нему цепь зарядки конденсатора С1. Узел возвратится в исходное состояние. Таким образом, последовательными нажатиями на одну и ту же кнопку сотового телефона звонящий может включать и выключать исполнительное устройство.
      Реле К1 — РЭС44 того же исполнения, что и в основном модуле. Реле К2 — РЭС6 исполнения РФ0.452.107 с сопротивлением обмотки 60 Ом и током срабатывания 100 мА. Вместо него можно применить более экономичное реле РЭС22 исполнения РФ4.523.023-01.

А. СЛОБОДЧУК, г. Харьков, Украина

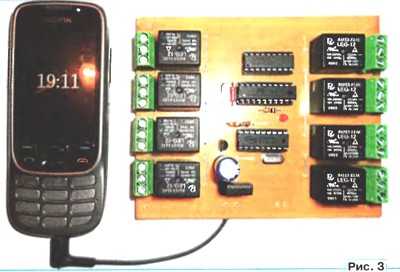

      Внешний вид микроконтроллерного модуля, подключённого к сотовому телефону “NOKIA 6303i classic”, показан на рис. 3, а его схема изображена на рис. 4. На вход модуля подан сигнал с наушника головного телефона гарнитуры, соединённой с сотовым телефоном. При её подключении в телефоне включается режим “автоподнятие трубки”, позволяющий реагировать на входящие звонки без вмешательства оператора.
      От номиналов резисторов R1 и R2 зависят коэффициент усиления ОУ, встроенного в микросхему декодера DTMF DA1, следовательно, и чувствительность устройства. Распознавая DTMF-посылки, декодер передаёт в микроконтроллер DD1 четырёхразрядные двоичные коды нажимаемых на телефоне отправителя кнопок. Команды и управляемые ими реле перечислены в табл. 2. Обратите внимание, что цифры в командах совпадают с позиционными номерами реле на схеме. Контакты всех реле выведены на колодки ХТ1—ХТ8 с винтовыми зажимами, к которым присоединяют исполнительные устройства.

      Получив командную последовательность полностью, микроконтроллер инвертирует логический уровень напряжения на соответствующем выходе своего порта В, изменяя таким образом на противоположное состояние одного из реле К1—К8, соединённого с этим выходом через транзисторный ключ микросхемы DD2. Имеющиеся внутри этой микросхемы диоды подключены параллельно обмоткам реле и подавляют выбросы напряжения самоиндукции, возникающие на обмотках в моменты выключения тока. Когда все реле находятся в сработавшем состоянии, потребляемый от источника питания ток достигает 240 мА.

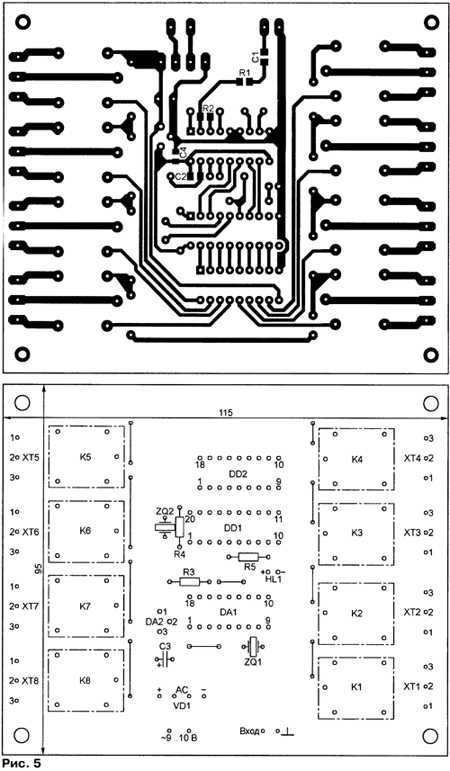

      Модуль собран на печатной плате, показанной на рис. 5. Она имеет размеры 115×95 мм и изготовлена из фольгированного с одной стороны стеклотекстолита. На плате нужно установить несколько проволочных перемычек. Конденсаторы (кроме СЗ) и резисторы R1, R2 — типоразмера 1206 для поверхностного монтажа. Остальные резисторы — МЛТ или С2-23, оксидный конденсатор СЗ — импортный.
      Использованы реле LEG-12 с обмотками на 12 В (сопротивление 400 Ом). Винтовые зажимные колодки ХТ1 —ХТ8 — серии 305 или другие с шагом контактов 5 мм. Микросхемы MT8870DE и ULN2803 можно заменить их аналогами КР1008ВЖ18 и К1109КТ63. Диодный мост VD1 — любой на ток не менее 500 мА. Вместо светодиода HL-304S2AD подойдёт и другой подходящего размера и цвета свечения.

      При программировании должна быть установлена следующая конфигурация микроконтроллера ATtiny2313:
RSTDISBL—1;
DWEN —1;
SPIEN —0;
WDTON — 1;
EESAVE — 1;
BODLEVEL2— 1;
BODLEVEL1 — 1;
BODLEVEL0—1;
CKDIV8 — 1;
CKOUT — 1;
SUT1 — 0;
SUT0 — 1;
CKSEL3—1;
CKSEL2—1;
CKSEL1 — 0;
CKSEL0— 1.

      Напомним, значение 1 соответствует “незапрограммированному” состоянию разряда конфигурации, а 0 — “запрограммированному”, обычно отмечаемому “галочкой” в окне программатора.
      Модуль соединяют с сотовым телефоном через подключённую к нему микротелефонную гарнитуру, найдя в ней провода, идущие к головному телефону, и припаяв их ко входу модуля. Учтите, многие телефоны работают только с гарнитурами, имеющими в своём составе специализированную микросхему, благодаря которой телефон распознаёт их “подлинность”. Если этой микросхемы нет или она неисправна, звуковой сигнал на гарнитуру поступать не будет.

Прилагаемые файлы:    dtmf.zip

“Радио” №3 2012г.

Похожие статьи:
Дистанционно управляемый регулятор громкости-предусилитель
Цифровое управление аналоговыми темброблоками
Дистанционно управляемая сетевая розетка
Схема дистанционного управления бытовыми приборами

Post Views: 396

radioelectronika.ru

Включение нагрузки пультом от телевизора

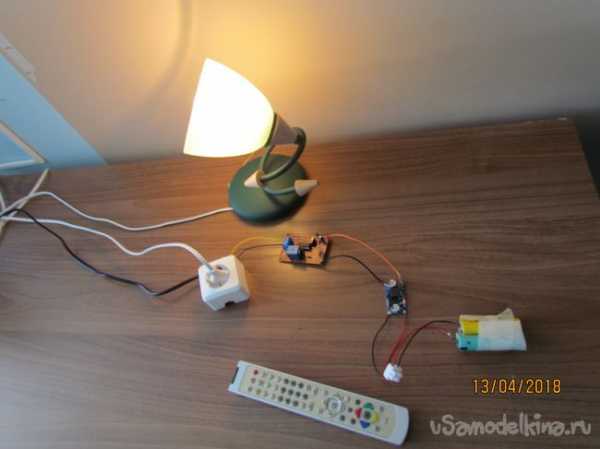

Привет всем .Не всегда есть возможность провести проводку к светильнику и снабдить его полноценным выключателем . Здесь на помощь нам приходит электроника.

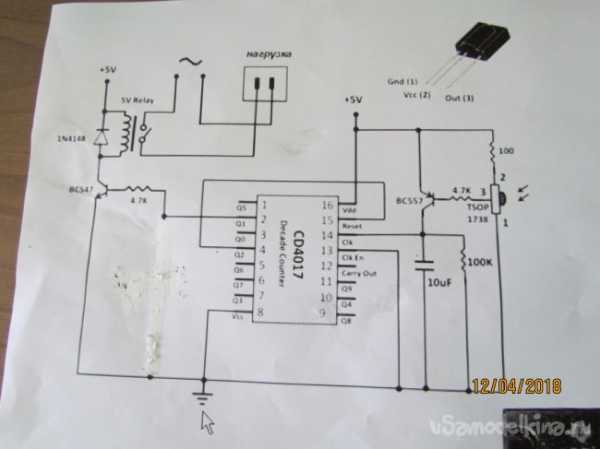

Схема простая

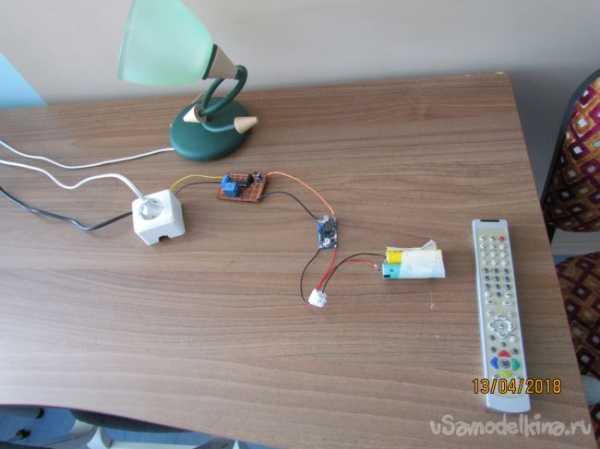

Включение приборов с помощью пульта дистанционного управления. Здесь посредником между фотоприемником и излучателем служит инфракрасный сигнал, который и управляет схемой включения определенной нагрузки. Это сегодня популярное устройство, очень удобное в применении, особенно для Ленивых. Одно из таких устройств я и предлагаю вашему вниманию. Ядром данной схемы является десятичный счетчик с дешифратором CD4017. Инфракрасный сигнал принимается фотоприемником TSOP1738, работающий на частоте 38кГц.


Реле здесь я применил 5 вольт. Прибор работает от любого пульта .Солнечный свет не мешает ..накрывал плату коробкой от обуви ..реле так же срабатывает но не так чётко.

Правильно собранный прибор в настройке не нуждается начинает работать сразу .Питание 5 в обязательно стабилизированное . Реле выдерживает нагрузку 10 ампер.
Всех благодарю за внимание . Доставка новых самоделок на почту
