Схема подключения аварийного светильника с аккумуляторной батареей – Схема аварийного освещения с аккумулятором

Как устроены и работают аварийные светильники: принцип работы различных видов

В современном мире аварийные ситуации в электросетях приводят не только к неприятным для обычного человека последствиям, но и способны полностью остановить работу различных промышленных объектов, медицинских учреждений, правительственных зданий. Отсутствие нормального освещения в подземных тоннелях, клиниках или на производстве может повлечь за собой не только финансовые потери, но и человеческие. В данной статье мы расскажем, как работают аварийные светильники и как их правильно выбирать.

Вернуться к содержанию

Что такое аварийное освещение

Во избежание настолько неприятного исхода на подобных объектах принято использовать аварийное освещение в дополнение к основному. Если по каким-то причинам главные источники света выходят из строя, включается аварийное освещение, благодаря которому можно организовать эвакуацию сотрудников и других лиц с объекта или завершить необходимые производственные процессы. Подобные устройства могут работать несколько часов подряд без источника питания.

Существует два вида аварийного освещения – информационное и запасное. Первое представлено осветительными приборами, при помощи которых указываются пути эвакуации для людей, освещаются особо опасные зоны, а также источниками света для недопущения возникновения паники. Второй тип освещения необходим для корректного завершения производственных процессов в случае непредвиденного отключения электроэнергии.

Светодиодные лампы аварийного освещения

Самым приемлемым вариантом на сегодняшний день являются светодиодные аварийные источники света. Современный рынок предлагает огромное количество подобных устройств, поэтому проблем с поиском не возникнет. Данные осветительные устройства стали настолько распространенными из-за своей экономичности и безопасности.

Конструкция аварийных светильников несколько отличается от устройства обычного источника света. В данных устройствах присутствует блок аккумуляторных батарей, а также специальный драйвер для запитки светодиодных ламп при аварийной ситуации от данных батарей. Во время первого подключения к электрической сети следует дать немного времени на подзарядку батарей в аварийном светильнике. Это время колеблется от пары часов до двух суток, но после полной зарядки устройства смогут работать около трех часов без электропитания. Этого времени хватит с лихвой, поскольку согласно нормам требуется не более 1 часа работы аварийного источника света для проведения эвакуации и завершения необходимых процессов.

Схема обустройства аварийного светодиодного освещения

Аккумуляторные батареи могут быть двух типов – литиевые и никель-металлгидридные. В разных моделях осветительных устройств используются различные батареи. В обоих случаях аккумуляторы прослужат довольно долго и обеспечат многоразовое включение аварийного освещения, однако они нуждаются в профилактических действиях. Перед началом эксплуатации осветительного устройства, а также ежегодно, необходимо тестировать его работоспособность и полностью сажать батарею.

Для проведения каких-либо электромонтажных работ необходимо знать как минимум цвет провода заземления. Возможно вас также заинтересует статья про автоматические выключатели. Помимо аварийного также необходимо установить и уличное освещение.

Профилактические действия должны проходить в следующем порядке:

• первым делом потребуется отключить устройство от электросети для его перевода в аварийный режим работы;
• затем нужно оставить осветительное устройство включенным на несколько часов, чтобы полностью разрядить аккумуляторную батарею;
• после этого светильники нужно снова подключить к источнику питания и дать им зарядиться,если в процессе аккумуляторная батарея не выдержала необходимое количество времени, то она подлежит замене.

Из всего вышеперечисленного становится ясно, что подобное оптическое оборудование может функционировать в двух режимах – обыкновенном, как простая лампа, и аварийном. Существуют некоторые модели осветительных приборов, которые излучают свет различной интенсивности. К примеру, в обыкновенном режиме мощность лампочки составляет 20 Ватт, а при возникновении аварийной ситуации мощность снижается до 5 Ватт.

Конструкция светильника аварийного освещения

Независимо от конкретной модели устройства аварийные источники света включают в себя набор обычной электроники, как в простых лампах, аккумуляторную батарею, драйвер питания лампочек от батареи, а также драйвер заряда. Последний нужен для того, чтобы батарея заряжалась автоматически во время подключения к электросети, а также для своевременного включения аварийного осветительного оборудования в случае непредвиденных сбоев в работе электросети.

Вернуться к содержанию

Как выбрать аварийный светильник

Теперь поговорим о том, какие светодиодные светильники выбрать для аварийного освещения. Этот вопрос действительно важен, поскольку современный рынок предлагает огромное количество различных моделей, которые отличаются друг от друга не только дизайном, но и техническими характеристиками. Для корректного выбора устройства нужно для начала определиться с задачами, которые возложены на него.

Как уже говорилось выше, существует две основные группы аварийных источников света, которые отличаются назначением. Одна группа светильников представлена светящимися табличками, которые несут информационную нагрузку (указатели путей эвакуации, таблички выхода, нумерация этажей и так далее). Вторая группа используется для общего освещения и для завершения важных производственных процессов в случае отключения электропитания.

Далее подобные осветительные устройства делятся на следующие типы:

• постоянные;
• непостоянные;
• централизованные;
• совмещенные.

Централизованные источники света отличаются от всех остальных особенностью подключения. Они запитываются от отдельного независимого источника, очень часто это топливные генераторы. Вторая крупная группа, в которую входят оставшиеся три типа осветительных устройств, имеют в своей конструкции аккумуляторные батареи, от которых они и питаются. При непредвиденном сбое в работе электросети централизованное аварийное освещение питается от топливного генератора, а остальные светильники автоматически переходят на питание от аккумуляторной батареи.

Система централизованного аварийного освещения

Теперь погорим о том, чем отличаются постоянные, непостоянные и совмещенные источники света.

Первый тип аварийных осветительных устройств отличается универсальностью. При нормальной подачи электроэнергии данные устройства питаются от сети, работая как обычная лампа, и параллельно заряжают свою аккумуляторную батарею в случае необходимости. При отключении электроэнергии светильник снижает мощность и переходит на питание от батареи.

Лампа постоянного аварийного освещения

Второй тип светильников функционирует исключительно в аварийном режиме. Срок работы таких устройств значительно дольше, чем у предыдущего вида, но и функций они выполняют меньше.

Совмещенные светильники объединили в себе экономичность непостоянных и универсальность постоянных аварийных источников света. В их конструкции присутствуют две лампочки, одна из которых работает в обычном режиме, а вторая при отключении электроэнергии.

Ниже приведены характеристики, на которые стоит обратить внимание при выборе подобных устройств:

• время работы в режиме аварийного освещения, оно колеблется от одного до трех часов;
• тип самой лампочки, это может быть светодиодное устройство, люминесцентная или простая лампочка накаливания;
• степень защиты от внешних воздействий;
• вид крепления, светильники могут устанавливаться на стену, потолок, или подвешиваться;
• количество граней светильника, как правило, их бывает одна, две или четыре.

В большинстве случаев данных показателей достаточно для корректного выбора аварийного осветительного прибора. Также вы можете обратить внимание на материал изготовления корпуса, габариты устройства, интенсивность светового пучка. Для крупных объектов лучше приобретать устройства с возможностью группового управления.

Вернуться к содержанию

Видео

Полезно? Сохраните себе на стену! Спасибо за лайк!

vse-postroim-sami.ru

применение светодиодных светильников с аккумулятором, требования к конструкции

Техника безопасности играет ключевую роль не только на производстве, но и в офисах, складских помещениях. Требования охраны труда определяют необходимость в аварийном освещении. При организации такого освещения следует использовать автономные источники света. Большую популярность приобрели аварийные светильники со встроенным аккумулятором.

Аварийное освещение выполняет следующие функции:

• Восстановление подачи света в случае выхода из строя основной системы освещения.
• Безопасное завершение работ и эвакуация в случае возникновения чрезвычайных ситуаций.

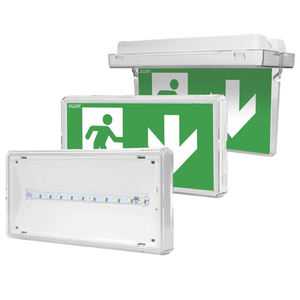

Особенно в эвакуации помогает светящаяся надпись «выход», позволяющая даже в задымленном помещении выбрать правильное направление.

Виды систем аварийного освещения

Аварийное освещение не просто является альтернативой штатному, а выполняет важную функцию обеспечения безопасности в чрезвычайных ситуациях.

В зависимости от компоновки и типов светильников сама аварийная система выполняется по следующим схемам:

• Схема постоянного действия. В этом случае свет включен постоянно. В безаварийном режиме лампы работают от электросети. В случае нештатной ситуации питание ламп переключается на аккумулятор.
• Схема непостоянного действия. Аварийный свет включается при необходимости. В безаварийном режиме лампы не эксплуатируются.
• Схема с комбинированными светильниками. В таких источниках света используются две лампы или группы ламп. Одна лампа или группа является основной, а другая – аварийной.
• Автономные аварийные приборы, работающие от встроенных аккумуляторов. К этой группе относятся всем известные светильники «выход».
• Централизованная система аварийного освещения. В ней осветительные приборы питаются от центральной аккумуляторной установки.

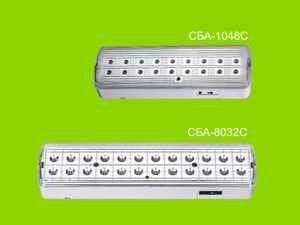

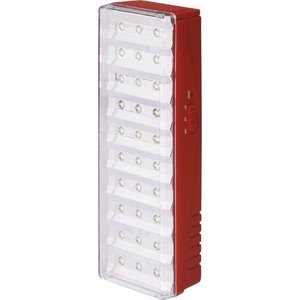

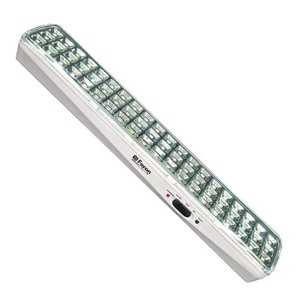

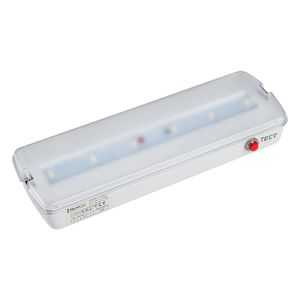

Светодиодный аварийный светильник с аккумулятором

Наиболее практичными аварийными источниками света часто называют модели со встроенными аккумуляторами. Подача света при этом не зависит от централизованного электроснабжения. Каждый светильник имеет собственный аккумулятор, поэтому отсутствуют риски, связанные с выходом из строя центральной аккумуляторной установки.

Однако такая практичность приводит к некоторому усложнению обслуживания. Для поддержания работоспособности системы аварийного освещения нужно следить за зарядом аккумуляторов во всех светильниках. Кроме того, специально назначенный работник должен отвечать за контроль степени износа аккумуляторов, имеющих определенный ресурс.

Использование в качестве источника света светодиодов позволяет сохранить яркость светового потока при минимальном расходе электроэнергии от аккумулятора. Это существенный плюс, продлевающий время работы аварийного светильника с момента отключения подачи электричества.

Светодиоды имеют продолжительный срок службы, что определяет возможность длительной эксплуатации осветительных приборов.

Чаще всего светильник такого типа с надписью «выход» можно наблюдать в общественных местах.

Цены на светодиодные модели несколько выше, чем на приборы с другими лампами, но важную роль играют преимущества именно таких конструкций. За счет широкого распространения купить такие светильники можно повсеместно.

Преимущества и недостатки

К преимуществам светильников на светодиодах относятся следующие характеристики:

• Высокая экономичность. Потребление электроэнергии светодиодами почти в 10 раз ниже, чем лампами накаливания. Это позволяет добиться значительной экономии, особенно при частом использовании аварийного освещения. С уверенностью можно сказать, что экономия электроэнергии оправдывает более высокую цену светодиодных приборов.
• Большой ресурс эксплуатации. Срок службы светодиода может достигать 100 тысяч часов. После продолжительной эксплуатации светодиод не перегорает, а начинает деградировать, его свет становится более тусклым. Светильник же продолжит выполнять свои функции. Заявленный срок службы ламп накаливания составляет одну тысячу часов, люминесцентные лампы могут работать до трех тысяч часов. Огромное преимущество светодиодов неоспоримо.
• Высокая стойкость к механическим воздействиям. Диоды не имеют легко повреждаемых составных частей. В лампах накаливания размещена спираль, которая может быть повреждена вибрацией. И лампы накаливания, и люминесцентные лампы изготовлены из хрупкого стекла. Корпуса светодиодов выполнены из полимеров, которые проявляют большую стойкость даже к значительным механическим нагрузкам.
• Высокая безопасность. Использование в качестве источника питания аккумулятора делает подобные осветительные приборы лидерами по электробезопасности. Кроме того, светодиоды не нагреваются более 60 градусов, что исключает пожароопасность системы освещения. Светодиоды сводят к минимуму опасность получения травм при механическом разрушении светильника. Повреждение ламп накаливания и люминесцентных ламп влечет опасность травмирования людей, особенно в условиях чрезвычайной ситуации.
• Высокая экологичность. Такие светильники абсолютно безопасны для здоровья человека. Светодиоды не требуют специальной утилизации. Выбросить нерабочий светильник так же просто, как и купить. Все люминесцентные лампы содержат ртуть, их повреждение грозит серьезными токсическими поражениями.
• Оптимальный свет. Светодиоды исключают мерцание благодаря использованию постоянного тока. Они позволяют достичь благоприятной цветовой температуры, которая максимально приближена к дневному свету. Такое световое излучение не наносит вреда глазам, его можно использовать продолжительное время в местах большого скопления людей.

Недостатки светодиодных светильников назвать трудно. Многие полагают, что их вообще нет, если не учитывать цены. Из всех преимуществ можно поставить под сомнение только заявленный производителями эксплуатационный ресурс. Однако многократное превышение ресурса работы светодиодов, по сравнению с лампами других типов, остается фактом.

Требования к аварийному освещению

Нормативные документы определяют условия выбора и монтажа осветительных приборов для аварийного освещения. Возможность использования конкретного светильника в качестве аварийного определяется его маркировкой.

Маркировка аварийных светильников

Наличие специальной маркировки является обязательным!

По маркировке можно определить тип светильника и его характеристики. Она состоит из четырех частей:

1. Первая часть представляет собой буквы «Z» или «X». Буква «Z» свидетельствует о централизованном питании. Светильник с аккумулятором маркируется буквой «X».
2. Вторая часть содержит цифры от 1 до 6, обозначающие особенности прибора и режимы работы: 0 – непостоянного действия, 1 – постоянного действия, 2 – комбинированный непостоянного действия, 3 – комбинированный постоянного действия, 4 – составной непостоянный, 5 – составной постоянный, 6 – вспомогательный. Стоит отметить, что составной светильник характеризуется размещением аккумулятора вне корпуса, а во вспомогательном аккумуляторную батарею встраивают в корпус.
3. Третья часть показывает особые характеристики светильника: « A » – присутствие в конструкции испытательного устройства, « B » – наличие устройства задержки, « C » – режим ожидания, « D » – возможность использования в помещениях с повышенной влажностью. ГОСТ Р МЭК 60598-2-22-9 требует, чтобы каждый автономный светильник имел испытательное устройство, которое позволяет осуществить проверку срабатывания автоматики при отключении штатного электропитания. Такое устройство призвано исключить ложное срабатывание светильника, влекущее разряд аккумулятора в отсутствие чрезвычайной ситуации. Устройство задержки позволяет аварийному осветительному прибору не включаться без необходимости, то есть в случае кратковременного отключения электроэнергии. Режим ожидания позволяет отключать рабочее напряжение без включения аварийного освещения, это актуально ночью и в выходные дни.
4. Четвертая часть маркировки показывает время работы автономного светильника в минутах. Этот параметр имеет особую важность для пользователей, но увеличение емкости аккумулятора влечет значительное возрастание цены светильника.

Соблюдение всех требований к аварийному освещению увеличивает цену светильника, однако использование более дешевых немаркированных приборов является нарушением.

Выбор оптимальной модели

Перед тем как купить светильник, стоит внимательно ознакомиться с основными техническими характеристиками моделей:

• Время автономной работы. Практика эксплуатации аварийного освещения показывает, что в большинстве чрезвычайных ситуаций достаточно трех часов.
• Степень защищенности. Класс защиты от пыли и влаги выбирается исходя из условий в помещениях. Производственные территории обычно требуют высоких индексов защиты, а в офисных помещениях часто достаточно более дешевых устройств.
• Способ крепления. Различают настенные и потолочные светильники. Некоторые модели можно встраивать в потолок или стену, за счет отсутствия отдельного корпуса цены на такие приборы могут быть ниже. Выбор варианта монтажа зависит только от особенностей помещения.

Аварийные светильники являются обязательным атрибутом рабочих и других общественных помещений. Они освещают эвакуационные пути и выходы. Оптимальными по праву считаются светодиодные модели с аккумулятором. Однако устройство системы аварийного освещения лучше доверить специализированным организациям, которые учитывают все тонкости окончательного выбора моделей и монтажа, а также несут ответственность за соответствие установленной системы всем требованиям нормативных документов. Цены на монтаж вполне приемлемы и оправданы отсутствием проблем при эксплуатации и проверках.

instrument.guru

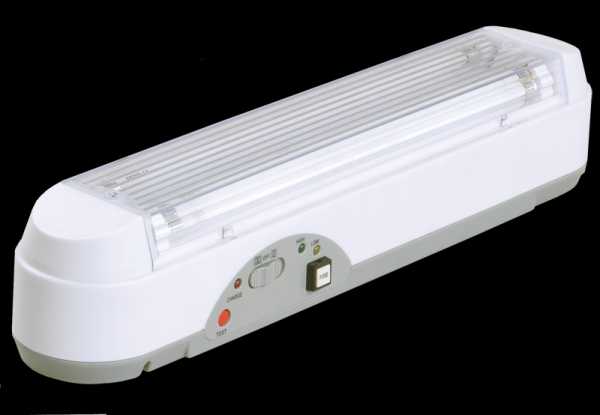

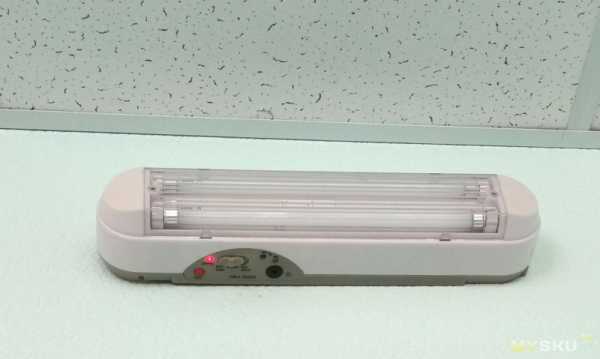

СВЕТИЛЬНИК АВАРИЙНОГО ОСВЕЩЕНИЯ

СВЕТИЛЬНИК АВАРИЙНОГО ОСВЕЩЕНИЯ

Светильники аварийного освещения данной серии ЛБА применяются для временного местного освещения рабочей зоны, освещения путей эвакуации, коридоров, запасных дверей или просто как переносные светильники.

Данные светильники используются в качестве аварийных, при отсутствии стационарного аварийного освещения в квартире или любом другом помещении. Питание такого аварийного освещения берётся от встроенного свинцового герметичного аккумулятора на 6 В.

Корпус светильника выполнен из пластика, материал рассеивателя света – полистирол. Светильники комплектуются линейными люминесцентными лампами диаметром 26 мм и мощностью 20 ватт. Минимальная продолжительность аварийного освещения – 240 мин. Оснащены ЭПРА. Номинальное напряжение 230 В. Цветовая температура света 6400К. Имеется возможность автоматического или ручного включение света. Ручное управление будет только если выдернуть вилку из розетки, или нажать на кнопку (без фиксации) «тест», и если светильник включен в сеть, — он не включается.

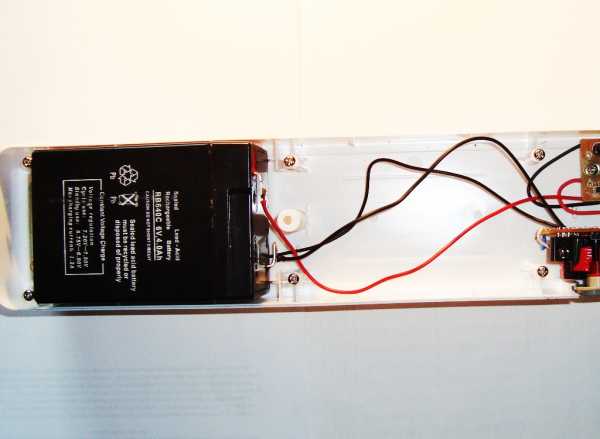

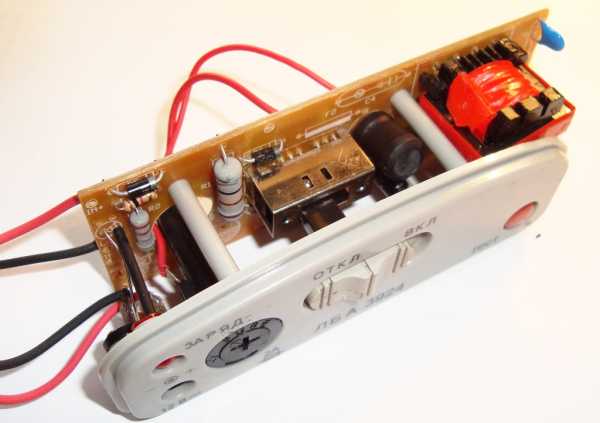

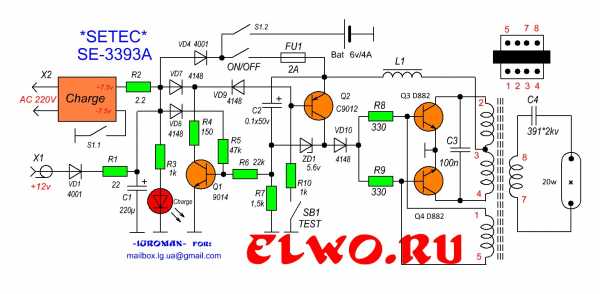

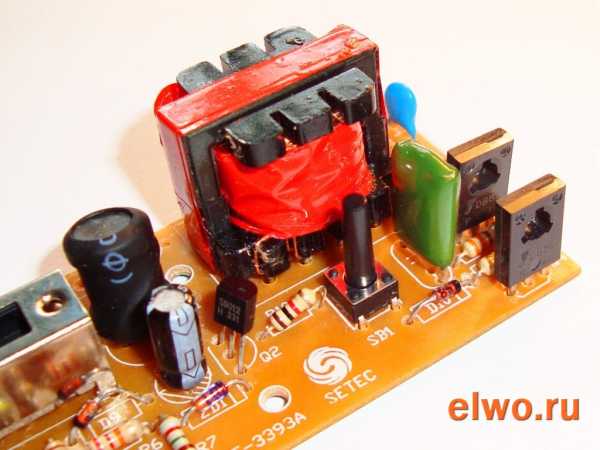

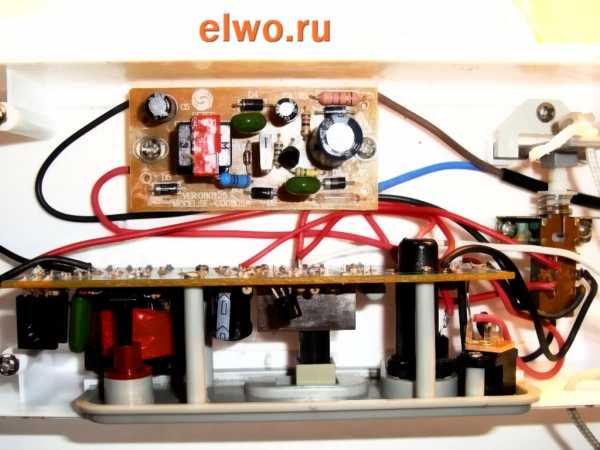

Схема представляет собой обычный двухтактный блокинг генератор на транзисторах D882. На транзисторе С9012 собран ключ, в его коллекторной цепи стоит стабилитрон, его задача не допустить полного разряда, пока не заряжен конденсатор С2, запускается ключ на Q1, шунтирует резистор R4 на массу и через диод VD9 открывается транзистор Q2, питание поступает на преобразователь. А на стабилитроне сделана обратная связь, чтоб удерживать первый транзистор отрытым. Теперь при снижении напряжения, до 5,9..6,0 напряжения не хватает пробить стабилитрон — схема обесточивается. Подробнее о преобразователях для люминесцентных ламп читайте здесь. S1 — это выключатель имеющий две функции: включить сам процесс зарядки, или включить лампу, когда нет напряжения. А на диодах VD7, VD8 и транзисторе Q1 сделан детектор пропадания напряжения сети, схема заработает если катод диода VD9 будет относительно массы, а его подпирает напряжение через открытый диод VD7. Заряд,как в большинстве дешёвых китайских устройств, идёт напрямую с выпрямителя через резистор 2 Ома.

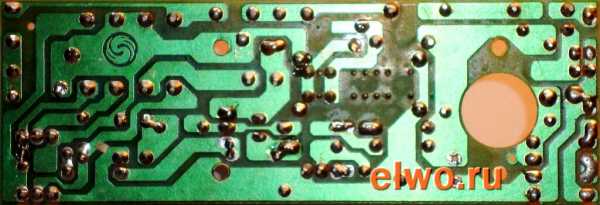

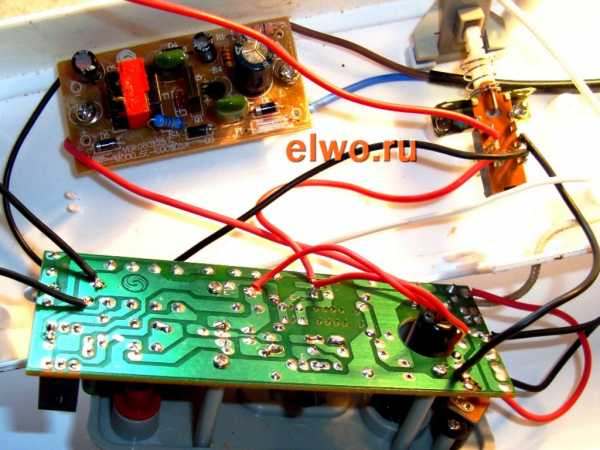

На плате установлен предохранитель на 2 А. Имеется так-же возможность кроме сетевого, питания и от автоаккумулятора на 12 В. Адаптер сети 220/7.5 В выполнен по бестрансформаторной схеме, как в зарядках мобильных телефонов.

Материал предоставил: -igRoman-. Вопросы и комментарии на ФОРУМ

   Схемы автоматики

elwo.ru

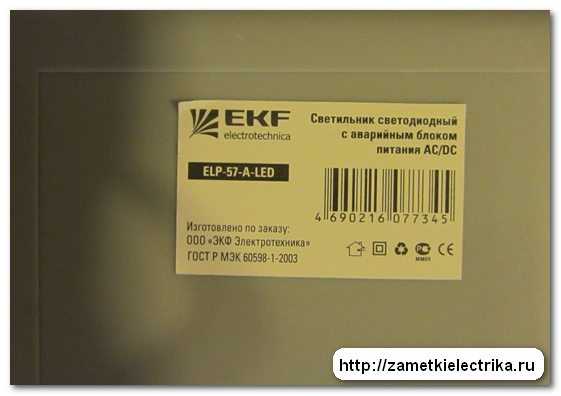

Светодиодный светильник аварийного освещения ELP-57-А-LED

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

Речь в данной статье пойдет про выбор светильника для аварийного освещения.

К написанию этой статьи меня подтолкнула очередная «беседа» с инспектором пожарной части по вопросу аварийного эвакуационного освещения в помещении нашей электролаборатории.

Аварийное эвакуационное освещение — это дополнительное освещение, которое должно включаться при отключении электроснабжения или выхода из строя основного рабочего освещения. Оно необходимо для обеспечения безопасных условий эвакуаций людей из здания: освещение путей эвакуации (коридоры, лестничные подъемы, выходы и т.п.), рабочих зон повышенной опасности и открытых площадей для предотвращения паники.

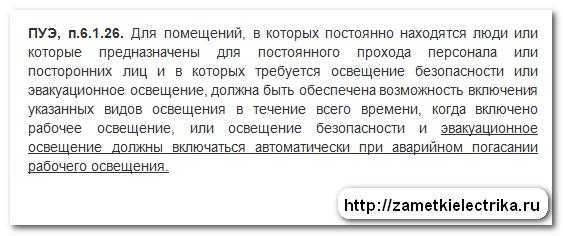

С требованиями по аварийному освещению Вы можете познакомиться самостоятельно в следующих нормативных документах:

• ПУЭ-7 , Глава 6.1 «Аварийное освещение», п.п.6.1.21 — 6.1.29 (скачать ПУЭ-7 издания)
• Свод Правил СП 52.13330.2011 «Естественное и искусственное освещение» (Актуализированная редакция СНиП 23.05-95*), п.п.7.104 — 7.111
• Федеральный закон от 22.07.2008 г. N 123-ФЗ «Технический регламент о требованиях пожарной безопасности»: Ст.82, п.9, Ст.84, п.1

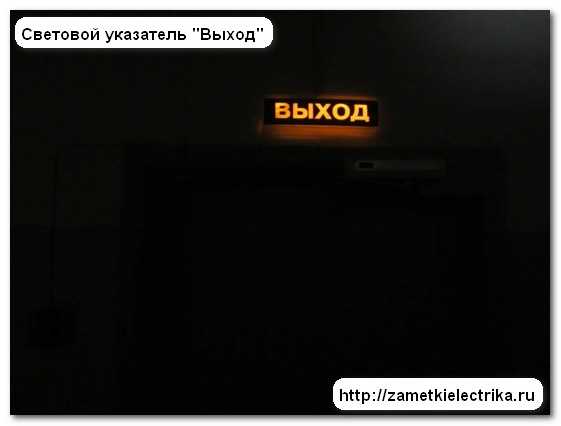

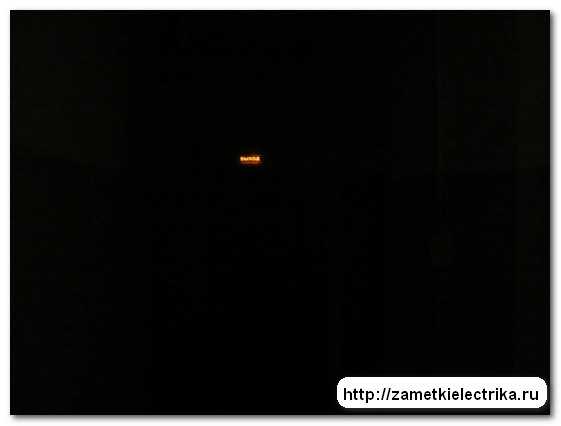

В настоящее время в электролаборатории над каждым эвакуационным выходом установлен только световой указатель «Выход».

Но скажите честно, как добраться до дверей, например, в случае пожара без основного освещения? В такой кромешной темноте можно споткнуться друг о друга или «сломать» ноги о предметы, установленные в проходе.

В нашем случае имеется два варианта выполнения аварийного эвакуационного освещения.

1. Первый вариант — это установить на этаже электролаборатории дополнительный щиток аварийного освещения (ЩАО), запитать его отдельным кабелем непосредственно от ВРУ-0,4 (кВ), затем установить необходимое количество светильников и проложить к ним питающие кабели, причем кабели должны сохранять свою работоспособность даже в условиях пожара, т.е. прокладывать кабели необходимо, либо в металлических трубах, либо применять огнестойкие кабели, например, ВВГнг-FRLS. Этот вариант дорогостоящий и не укладывается в рамки моего бюджета.

2. Второй вариант — более быстрый и значительно экономичный, нежели предыдущий. Для этого необходимо приобрести светильники эвакуационного освещения с аварийным блоком питания (БАП) и подключить их к существующим линиям освещения. В таком случае требования к эвакуационному освещению помещения электролаборатории будут полностью выполняться.

Естественно, что количество светильников и места их установки определяются по проекту после соответствующих расчетов освещенности на поверхности путей эвакуации.

В итоге, мы с инспектором пришли к единому мнению и остановили свой выбор на автономном светодиодном светильнике ELP-57-А-LED от компании EKF с аварийным блоком питания (БАП). Он предназначен для постоянного или временного освещения. Изготовлен, согласно ГОСТ Р МЭК 605981-1-2003 «Осветительные приборы. Часть 2-22. Специальные требования. Светильники для аварийного освещения».

Светильники со светодиодными лампами применять можно, т.к. индекс цветопередачи у них Rа>40. А вот светильники с лампами ДНаТ уже не проходят по данному требованию.

В комплект поставки входит:

• светодиодный светильник
• питающий провод с вилкой длиной 0,7 (м)
• монтажный комплект
• паспорт

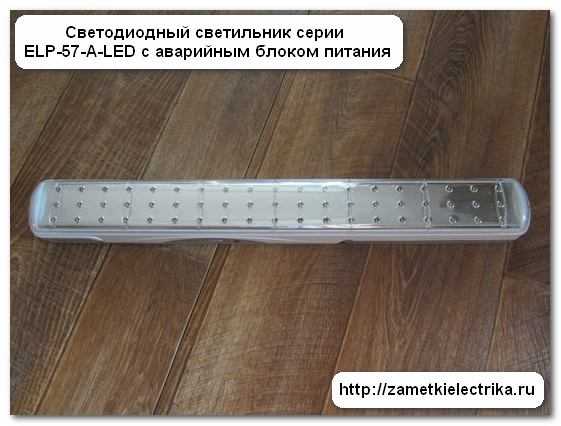

Вот внешний вид светильника.

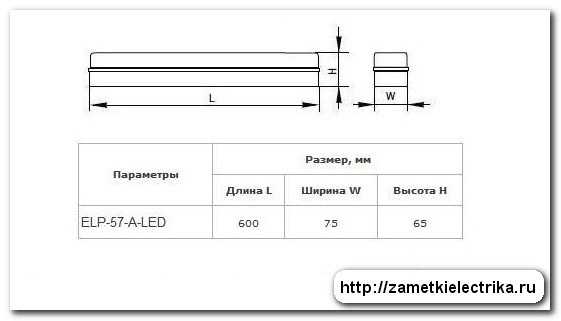

Габаритные размеры.

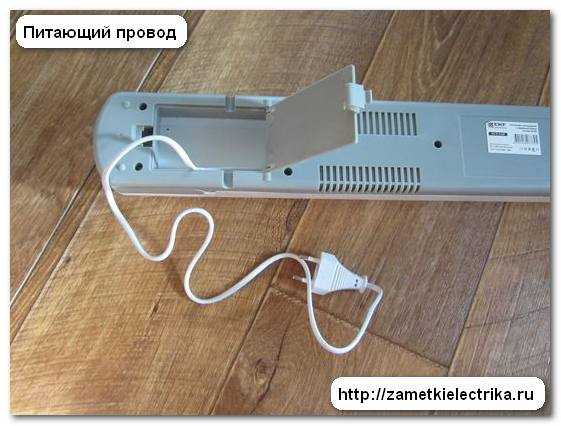

Питающий провод имеет длину 0,7 (м) и располагается в специальном отсеке.

Материал корпуса светильника выполнен из ударопрочного и неподдерживающего горение ABS пластика, а материал рассеивателя — из полиметилметакрилата (ПММА).

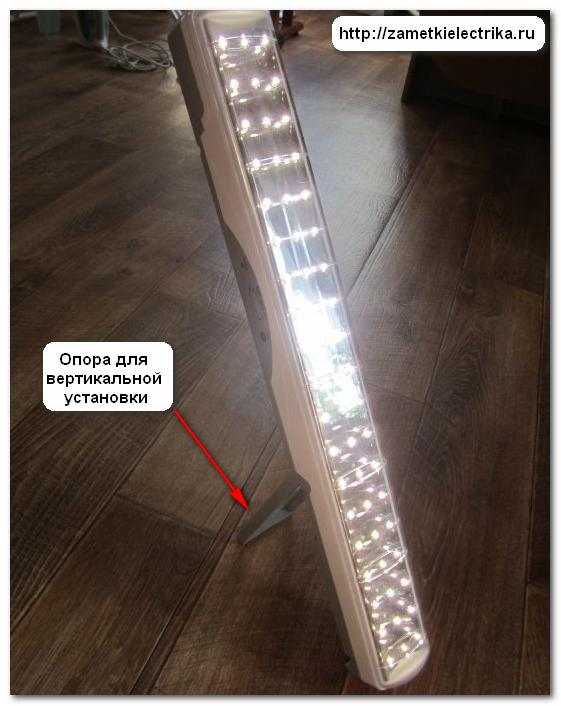

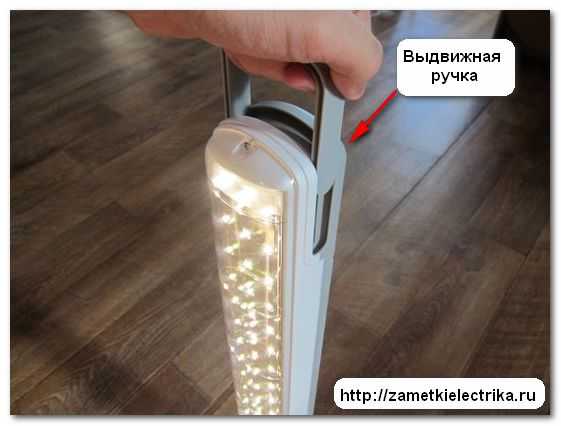

Этот светильник можно использовать не только в качестве стационарного, но и в виде переносного. У него имеется выдвижная ручка с торца, а также опора для вертикальной установки.

Технические характеристики светильника аварийного освещения с аккумулятором ELP-57-A-LED

Вот его основные технические характеристики:

• напряжение питания 220-240 (В)
• мощность светильника 3,5 (Вт)
• мощность светильника в режиме заряда 15 (Вт)
• мощность светильника в режиме заряда с включенным освещением 18 (Вт)
• количество светодиодов — 57
• световой поток 390 (Лм)
• цветовая температура 4000К (белый свет)
• срок службы 30000 (часов)
• степень защиты IP20
• температура эксплуатации от 0°С до +40°С
• масса светильника 1,5 (кг)
• гарантия 2 года

При исчезновении питающего напряжения (аварийный режим работы) светильник работает от встроенного литий-ионного аккумулятора на протяжении 3 часов. Согласно СП 52.13330.2011, п.7.106, время работы аварийного освещения должно составлять не меньше 1 часа.

Разберем светильник и посмотрим его устройство.

Для чтения (разбираем светодиодную лампу): устройство светодиодной лампы с цоколем Е27.

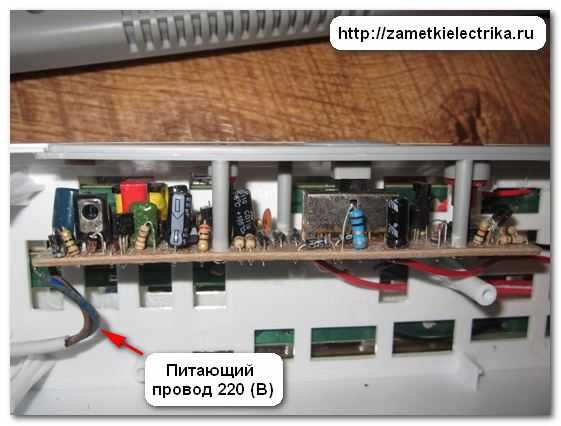

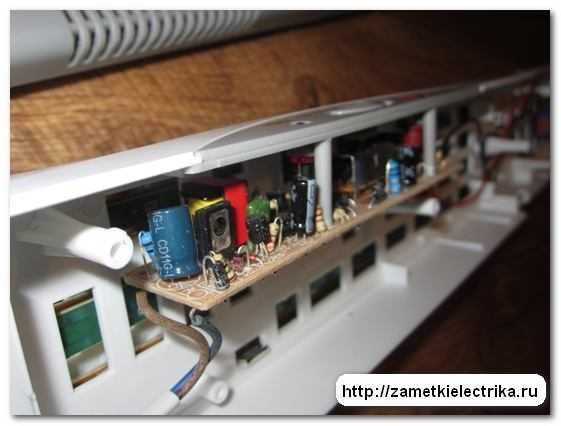

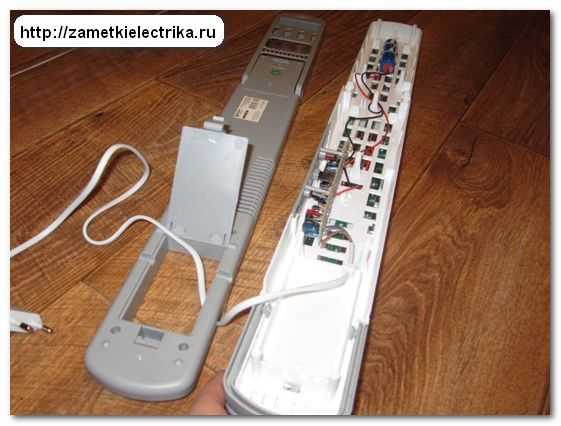

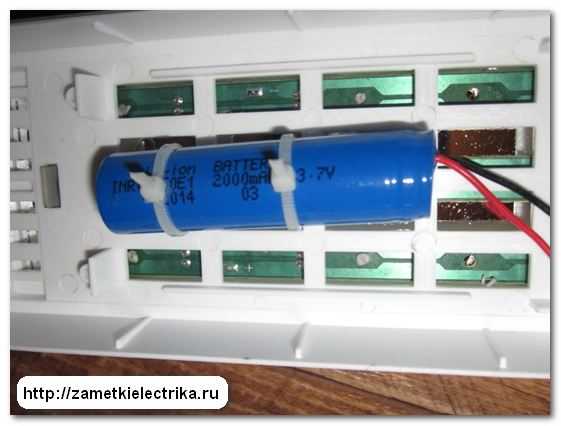

Чтобы добраться до аккумулятора и схемы светильника (драйвера) нужно открутить 10 шурупов.

Емкость аккумулятора 2000 (мА·ч), напряжение 3,7 (В), срок службы — более 3 лет.

Максимальное время зарядки аккумулятора составляет 12 часов. Перед первым включением зарядка аккумулятора должна составлять не менее суток.

Для предотвращения уменьшения срока службы аккумулятора и снижения его емкости необходимо 1 раз в полгода производить полный цикл его заряда и разряда.

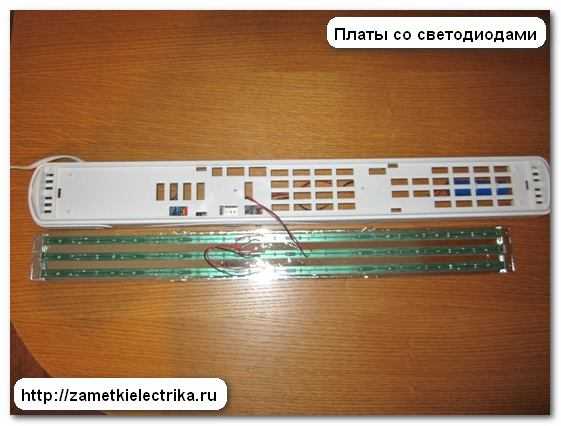

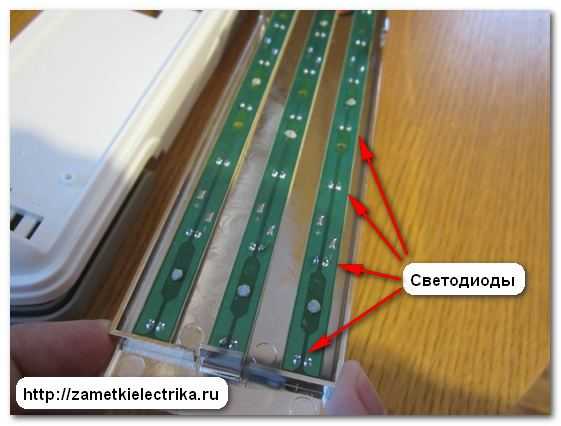

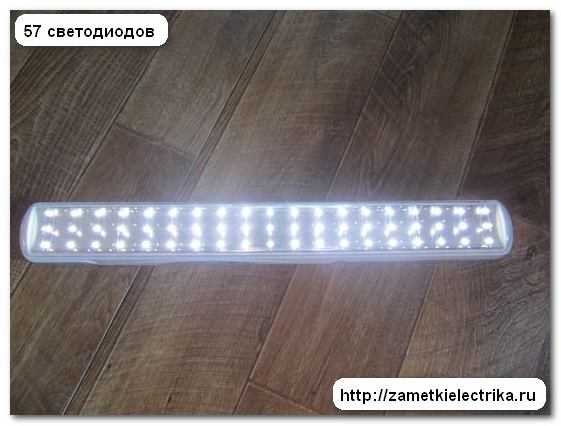

Все светодиоды (57 штук) подключены параллельно и размещены на трех платах.

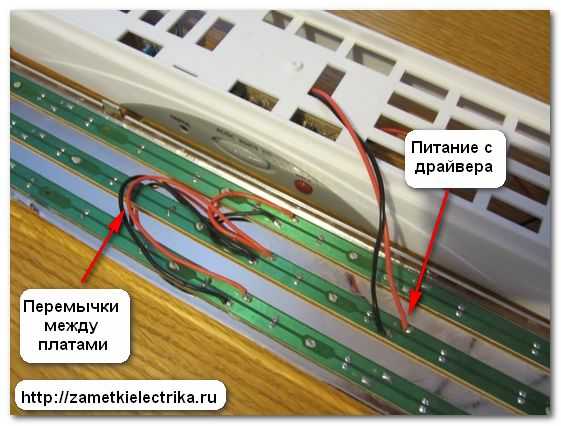

Питание на платы приходит с драйвера, а между платами стоят перемычки: красный провод «+», черный — «-».



Подключение светильника и режимы его работы

Подключение светильника осуществляется с помощью однофазной розетки 220 (В).

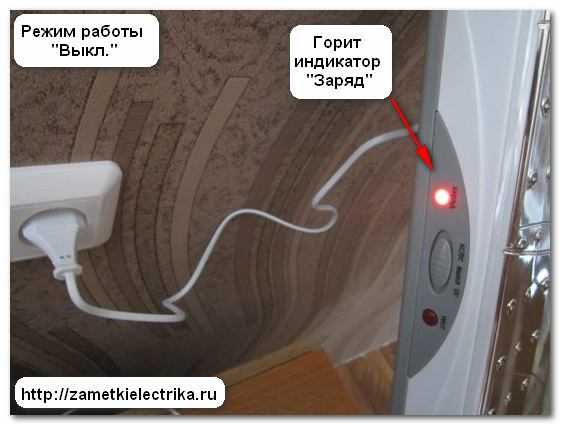

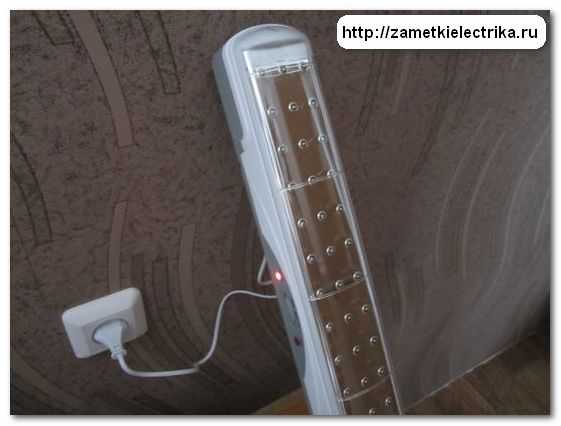

При включении вилки в розетку сразу же загорается индикатор «Заряд». Заряд аккумулятора осуществляется постоянно, независимо от выбранного режима работы светильника.

У светильника имеется 2 режима работы:

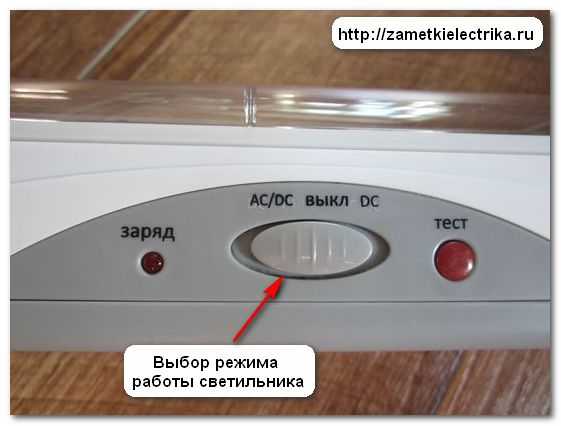

Выбор режима работы светильника осуществляется с помощью переключателя на боковой панели.

В режиме «AC/DC» светильник находится постоянно включенным с одновременным зарядом аккумулятора (горит индикатор «Заряд»).

При исчезновении или снижении питающего напряжения светильник автоматически перейдет на питание от встроенного аккумулятора, светодиоды при этом будут продолжать гореть.

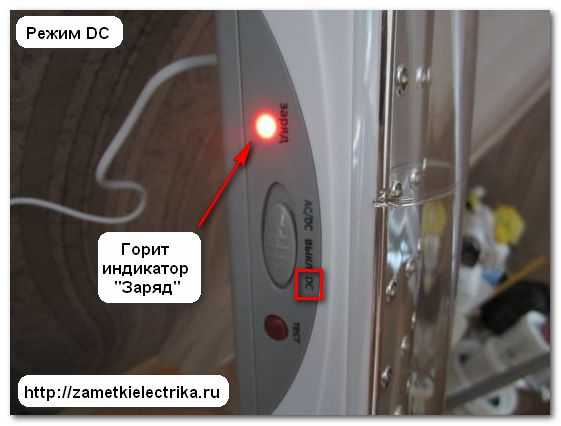

В режиме «DC» светильник находится в выключенном состоянии, но с постоянным зарядом аккумулятора (горит индикатор «Заряд»).

При исчезновении или снижении напряжения сети, светильник автоматически включится — загорятся светодиоды.



Проверка светильника во время эксплуатации

Для проверки работоспособности светильников во время эксплуатации имеется красная кнопка «Тест». Проводить проверку необходимо не реже 1 раза в месяц. Для этого, соответственно, светильник должен быть подключен в розетку.

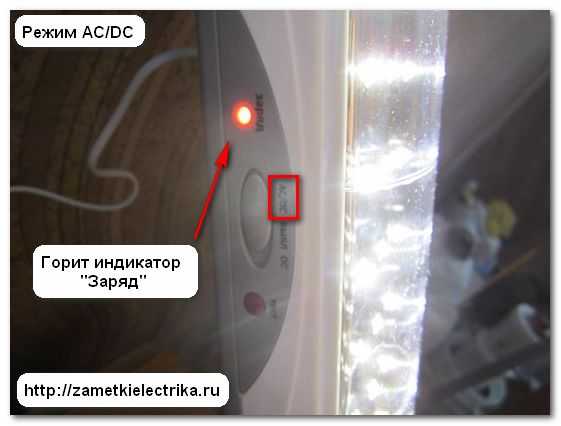

Устанавливаем переключатель режимов работы в положение «AC/DC», после этого сразу же загорятся светодиоды. Нажимаем на кнопку «Тест» — при этом ничего не изменится, светодиоды будут продолжать гореть.

Затем устанавливаем переключатель режимов работы в положение «DC» — светодиоды при этом не должны гореть. Нажимаем на кнопку «Тест» и светодиоды должны загореться.

Принцип работы светильника и режимы его работы Вы можете посмотреть в видеоролике ниже:

P.S. На этом я заканчиваю статью. Будут вопросы — пишите на почту или в комментариях. Спасибо за внимание.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

zametkielectrika.ru

Что нужно знать про светильник с модулем аварийного питания?

Очень часто при проектировании искусственного освещения приходится выбирать и подключать светильники с модулями аварийного питания для аварийного освещения. Есть некоторые интересные факты об светильниках с блоками аварийного питания.

Как известно, аварийное освещение разделяется на освещение безопасности и эвакуационное освещение.

Эвакуационное освещение должно обеспечить освещенность, необходимую для эвакуации людей из здания. Такие светильники должны обеспечить освещенность на полу не менее 0,5 лк, чтобы можно было различить ступеньки, окружающие предметы и т.п.

Для эвакуационного освещения применяют светильники с модулями аварийного питания (блоками аварийного питания). Их еще называют автономными светильниками.

Светильники с модулями аварийного питания могут быть постоянного действия, непостоянного и комбинированными. В светильниках непостоянного действия аварийная лампа горит только при исчезновении напряжения. Наиболее часто применяют комбинированные светильники. Такие светильники в нормальном режиме работают совместно с другими светильниками общего освещения, а при аварии переключаются на питание от аккумуляторной батареи.

А теперь самое интересное:

В многоламповом аварийном светильнике в случае аварии работает только одна лампа. При этом освещенность ее составляет в среднем 10-20% от освещенности в нормальном режиме. А в некоторых случаях вообще 5%.

Освещенность аварийных светильников

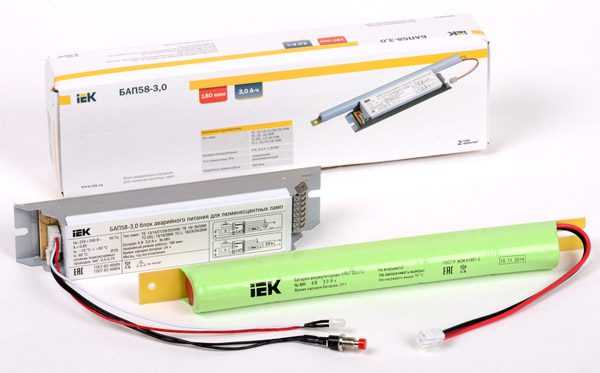

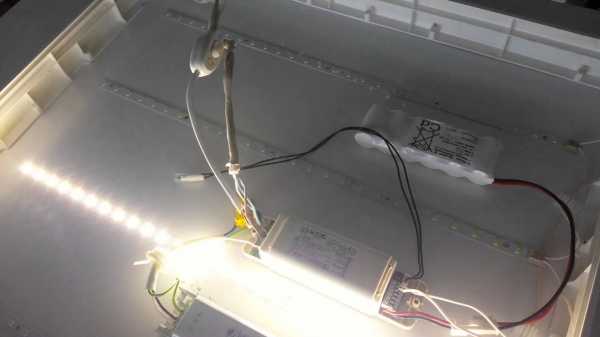

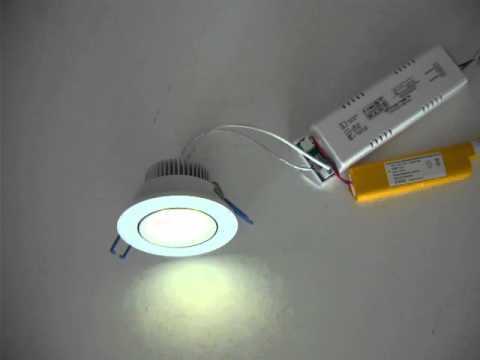

Модуль аварийного питания состоит из устройства включения лампы, аккумулятора и реле, которое переключает лампу с сетевого напряжения на аккумулятор.

Один модуль (БАП) предназначен для включения одной лампы. Аккумуляторной батареи хватает на 1-3 часа работы лампы. Габаритные размеры БАП позволяют встраивать их практически в любой люминесцентный светильник. Это позволяет встраивать модули аварийного питания в существующие светильники аварийного освещения либо располагать их рядом со светильниками. Следует иметь ввиду, что для функционирования БАП требуется подвод отдельной жилы питания.

Как работает модуль аварийного питания (БАП)?

В нормальном режиме БАП подключает лампу  через реле к сетевому напряжению. В случае исчезновения напряжения либо спада напряжения до 85%, происходит переключение лампы на питание от АКБ. При восстановлении питания происходит обратное переключение.

Теоретически возможно установить БАП на каждую лампу светильника, при этом необходимо учесть, что произойдет увеличение массы светильника и на порядок возрастет стоимость светильника.

Советую почитать:

220blog.ru

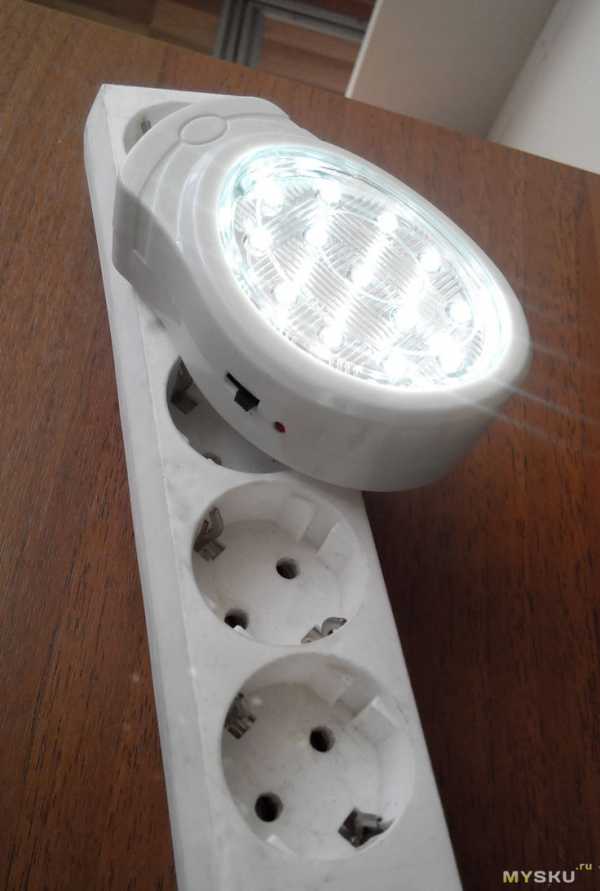

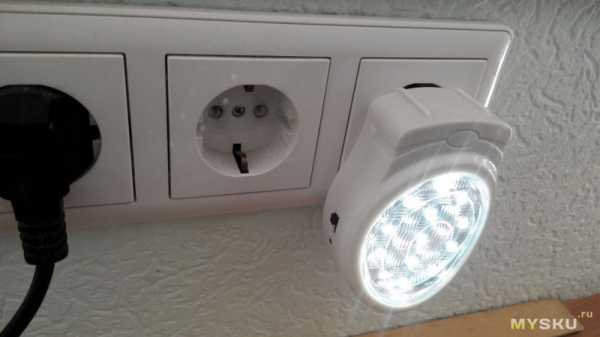

Схема работы светильника с аккумулятором во время проблем с электричеством

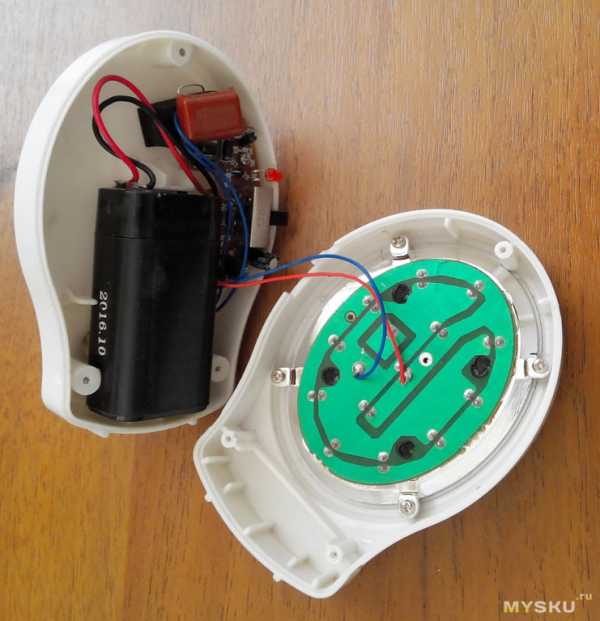

На даче частенько пропадает свет, товарищ попросил помочь найти бюджетное устройство, выполняющее функции аварийного освещения, купили такое

Идея, в принципе, подсмотрена из автономного освещения на работе, но там оно более громоздкое и относительно дорогое.

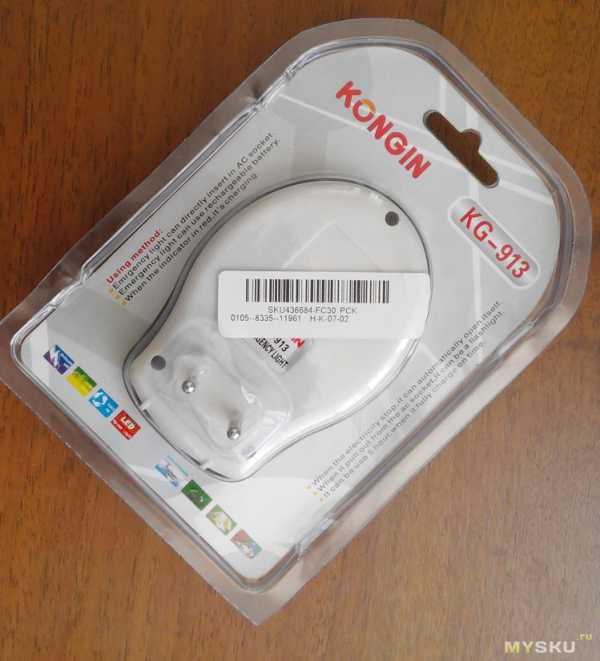

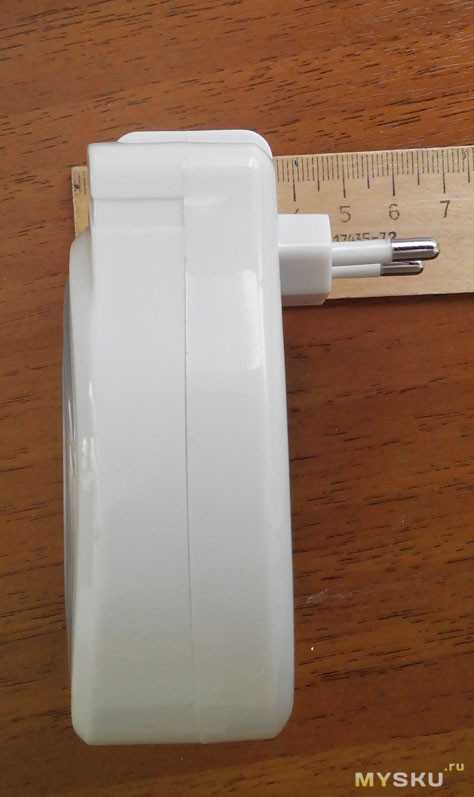

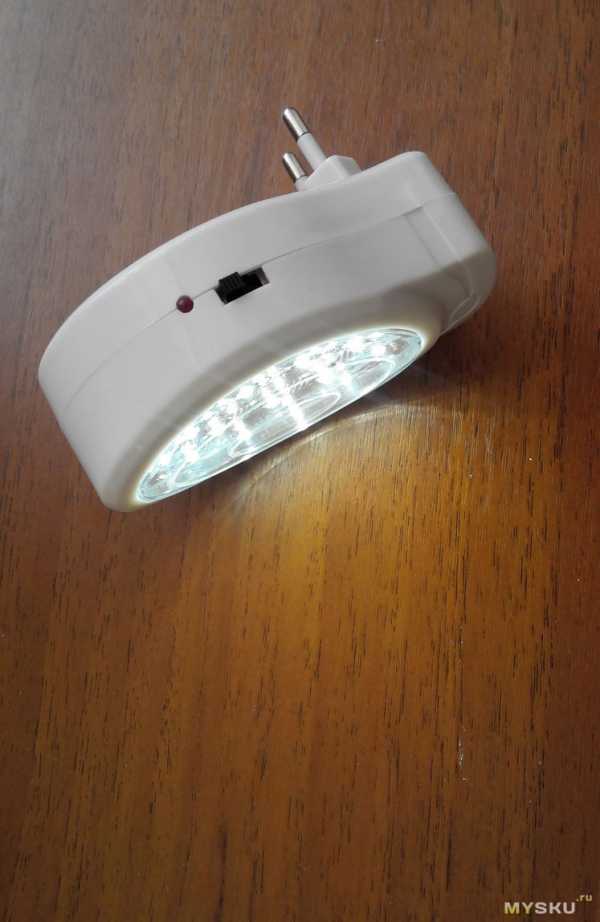

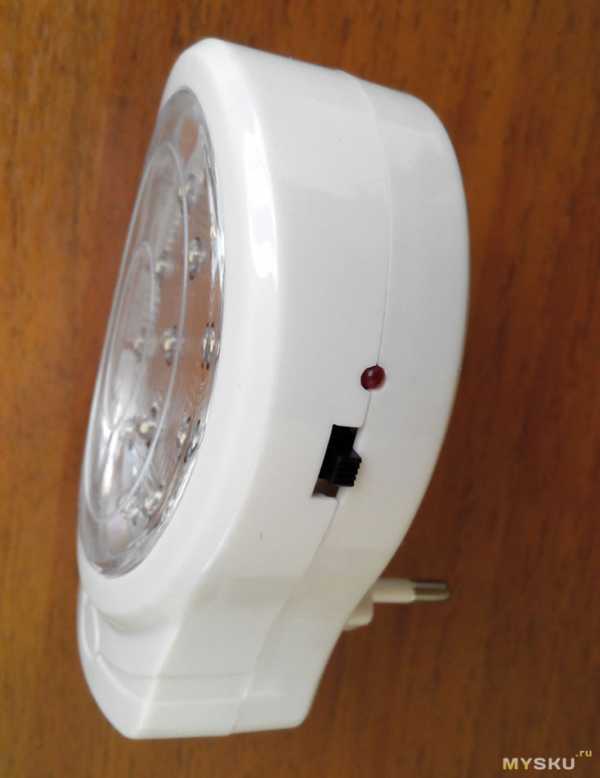

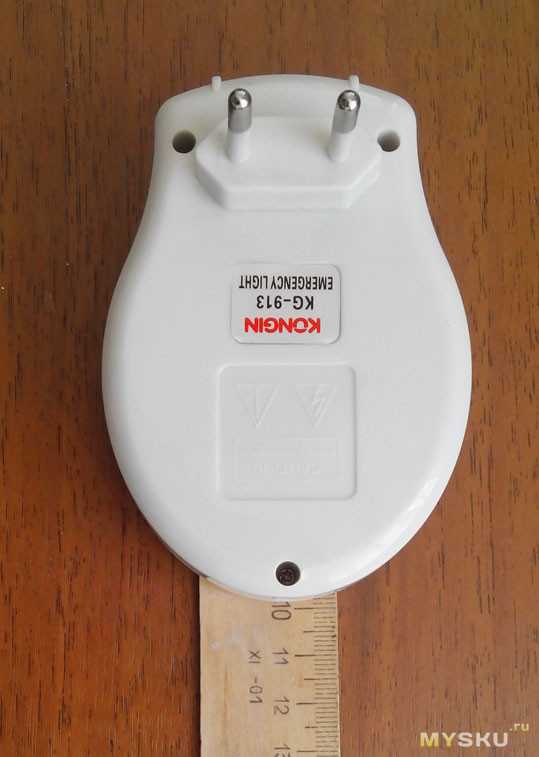

А мы нашли совсем бюджетный вариант (купили сразу несколько)

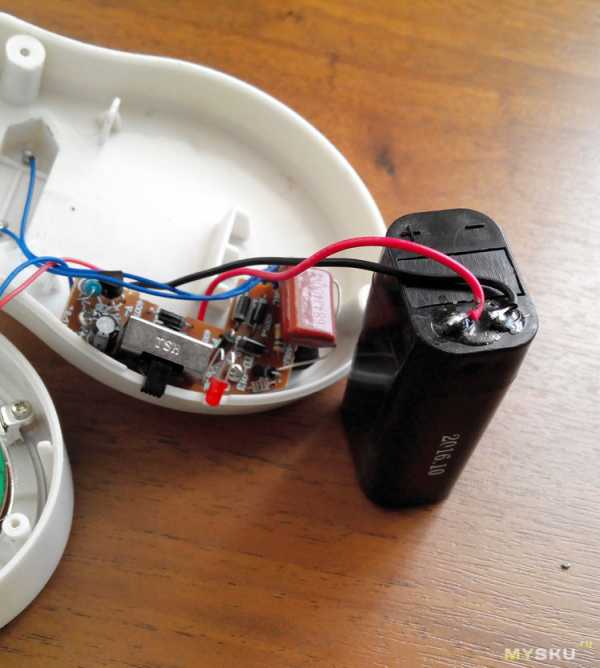

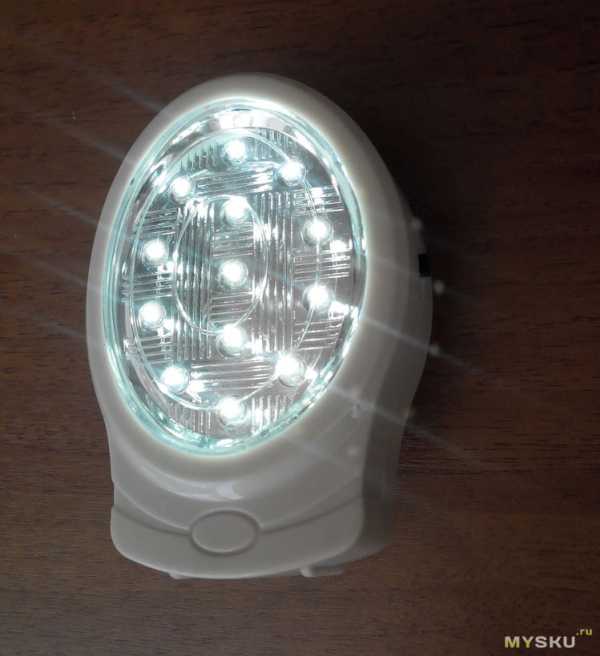

Основное назначение — если пропадает электричество, загораются аварийные светильники. Освещение конечно посредственное, но нам вполне хватит и такого, главное что не по темноте «шарахаться». При подаче электроэнергии устройство переходит в режим заряда и отключает освещение. Короче именно типовой светильник для аварийного освещения!

Характеристики из магазина:

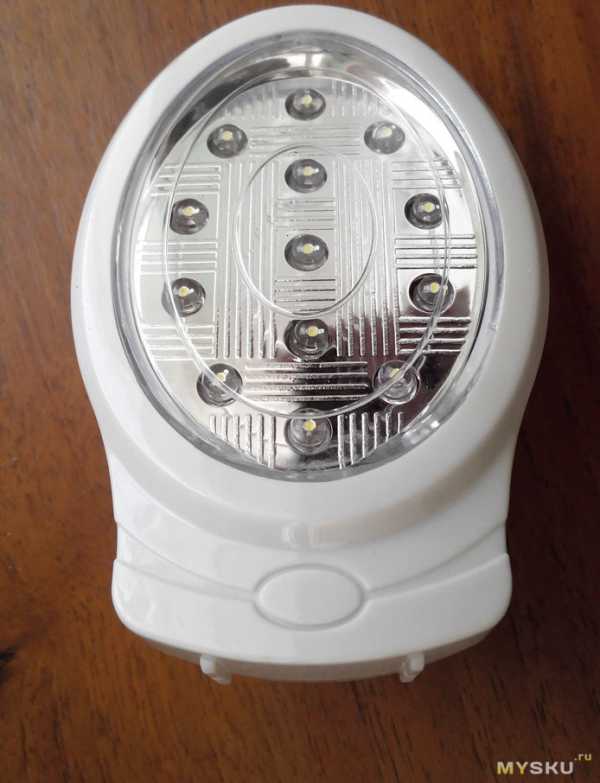

-13 белых СВЕТОДИОДОВ
-поставляется на 110 ~ 240 В
-время работы до 5 часов, когда он полностью заряжен

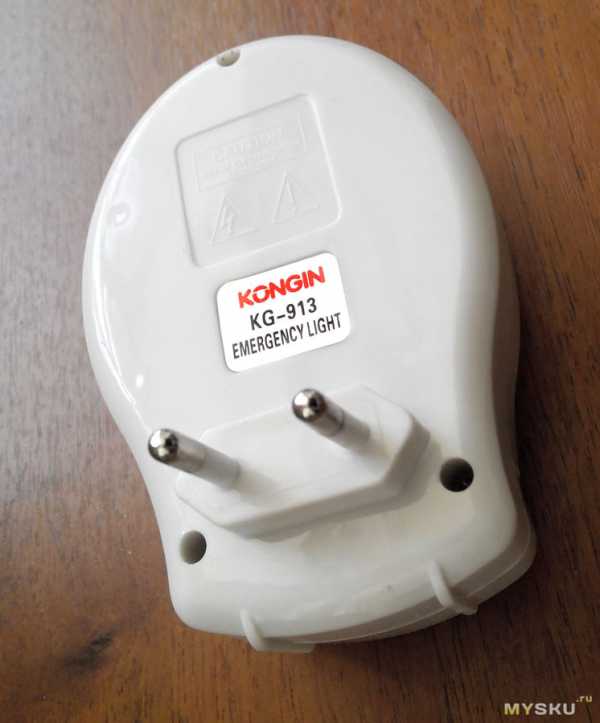

-Тип разъема: ЕС Plug
-Источник питания: AC
-мощность (Вт): 2
-Цвет: Белый
-материал: ABS
-размер (см): 10 см х 6.9 см х 3.5 см

Приехало в блистере

На задней стороне упаковки имеется небольшое описание предназначения устройства

Ну и собственно само устройство. Сделано довольно аккуратно, из приятного на вид пластика. В реальности не выглядит дешевкой, хотя и относительно «простой» внешний вид

Как и следует из описания, присутствуют 13 светодиодов и что-то типа отражателя.

На одной из боковых сторон находится переключатель режимов (их в принципе всего два) и индикация заряда (наличие сети)

Первый режим — режим фонарика по сути (или ночника). Независимо от наличия напряжения на контактах включен свет.

Свет кстати не слишком яркий, но вполне достаточный для освещения небольшого помещения. Как по мне, так для ночника даже слишком яркий. Фото делались на свету, поэтому на них не так это заметно

В этом режиме

при подаче напряжения (наличии напряжения в сети) свет остается включенным, но индикатор показывает заряд устройства, вернее сказать НАЛИЧИЕ электричества, т.к. светится независимо от уровня заряда.

Второй режим это именно «аварийное освещение», т.е. при наличии сети идет заряд (и контроль наличия сети), при ее пропадании включается светильник. Светится до окончания заряда (несколько часов, зависит от заряженности и состояния аккумулятора), либо до появления электричества, после чего тухнет и начинает заряжаться. На заряженном аккумуляторе 2 часа светит ярко и еще более часа яркость свечения плаво снижается

Электричество присутствует в сети…

Электричество пропало

Обратная сторона, с предупреждениями о сетевом опасном напряжении.

Вилка под «наш» стандарт, но под

Тип F, Schuko, европейская розетка с заземлением

будет коротковатая и вываливаться (на грани вываливания), необходим дополнительный адаптер.

В розетках старого образца (с тонкой вилкой) или

Тип C, Europlug, евро розетка, европейская розетка без заземления

будет держаться нормально.

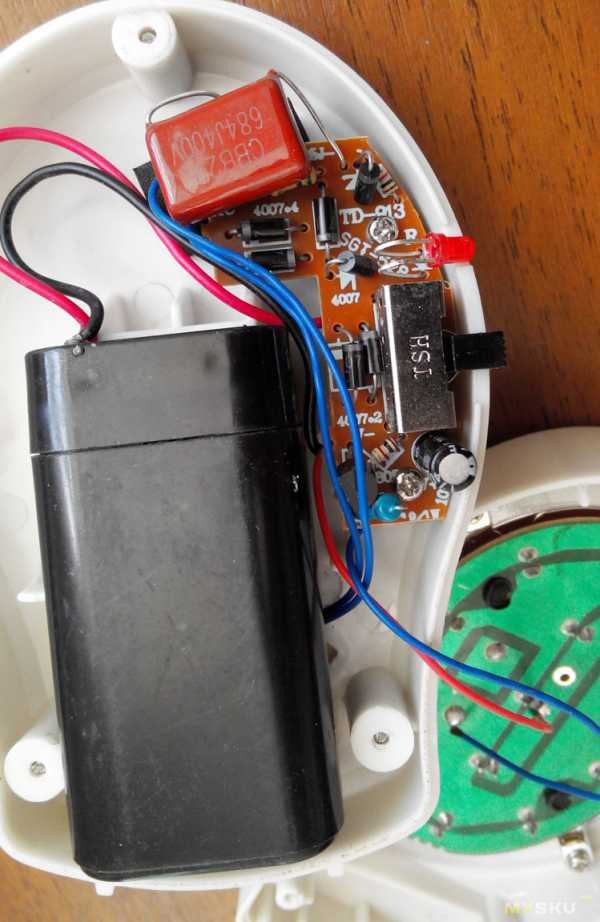

Внутренности светильника

Рубрика «для гурманов 😉

На самом деле смотреть не особо много чего 🙂

Типовая балластная схема

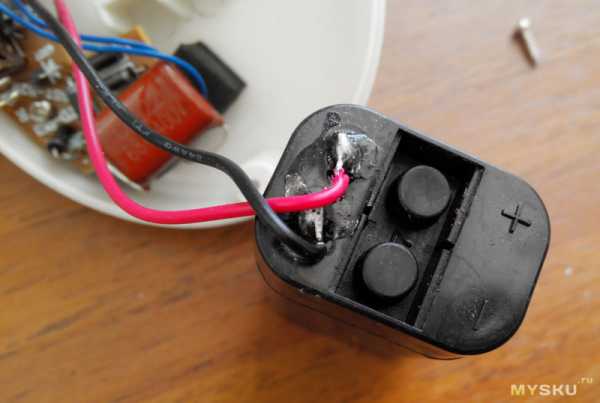

аккумулятор без „опознавательных знаков“, только на боку дата выпуска имеется

Под крышечкой имеются резиновые заглушки для вентиляции, я думаю что аккумулятор гелевый, хотя на Али встречал сведения, что этот светильник использует литиевый, что явно не соответствует действительности 🙂

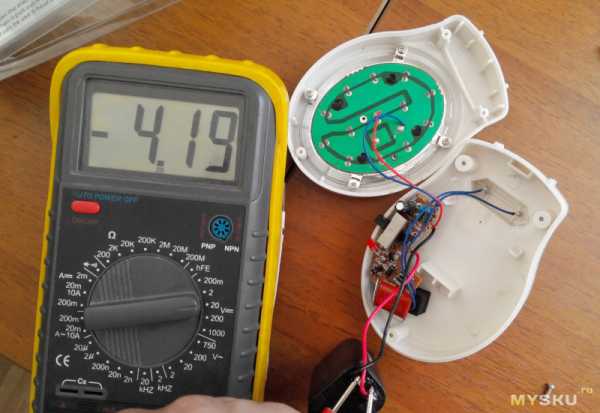

На приехавшем светильнике сразу было 4в.

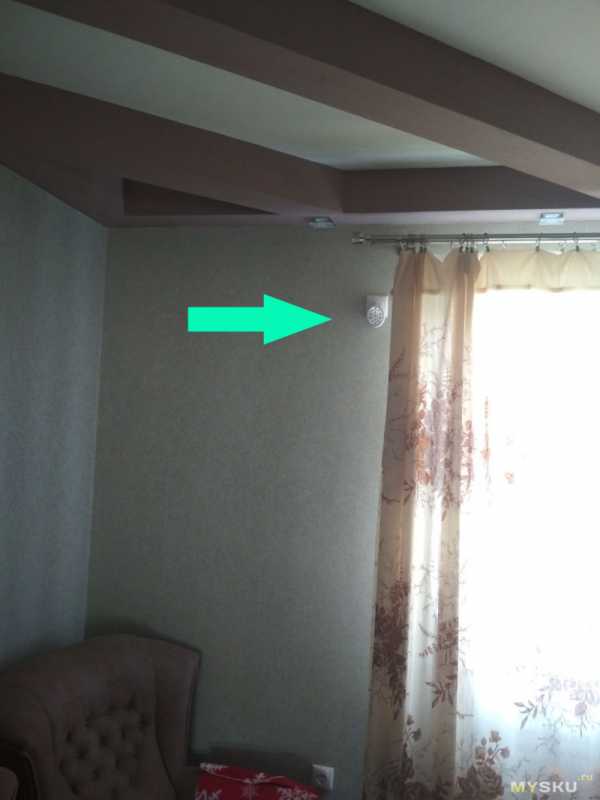

Использовать подобные аварийные светильники можно например так:

ЗЫЖ как раз вчера у товарища отключали свет, так что покупка не бесполезная 🙂

mysku.ru

Блок аварийного питания для светодиодных светильников

Светодиодное освещение — неотъемлемая часть жизни современного человека. Постепенно светодиодные приборы вытесняют другие лампы и становятся все популярнее. Светильники этого вида компактные и удобные в применении, имеют продолжительный срок службы, потребляют меньше электроэнергии, обеспечивают наличие яркого искусственного света и при необходимости подвергаются ремонту. Чтобы избежать неприятных последствий внезапного отключения электроэнергии, рекомендуется применять специальные блоки аварийного питания. Разберемся в особенностях устройств и их подключения.

В этой статье:

Что собой представляет устройство

Светодиодные светильники с блоком аварийного питания позволяют получить не только качественное, но и безопасное освещение. Дополнительный элемент представляет собой устройство, обеспечивающее автономное электропитание в случае возникновения такой необходимости. Это один из вариантов источников бесперебойного питания.

Выбирая LED-светильник, учитывайте, что во многих осветительных приборах уже имеется встроенный блок на случай аварийного отключения электроэнергии!

ИБП следует подбирать в зависимости от мощности и режима рабочего напряжения. В его конструкции предусмотрено наличие высокотемпературной аккумуляторной батареи и электронного блока, в который входит множество составляющих. Перечень элементов электронного блока представлен:

• системой контроля;
• системой, предотвращающей значительный разряд аккумулятора;
• системой, фиксирующей изменения заряда аккумулятора;
• зарядным устройством импульсной модификации для сохранения заряда аккумулятора;
• инвертором, преобразующим постоянное напряжение в переменное;
• индикатором светодиодного типа для отслеживания состояния рабочей сети и аккумуляторной батареи, а также наличия неполадок.

Среди дополнительных составляющих блока питания для осветительных приборов типа LED могут присутствовать следующие приспособления:

• электронная система, тестирующая устройство в автоматическом режиме;
• кнопка, предназначенная для тестирования в ручном режиме.

В LED-светильниках производители могут применять разные аккумуляторы!

Установки рассматриваемого типа применяют с блоком аварийного питания для светильников в следующих случаях:

• для медицинских целей;
• в офисах;
• в помещениях учебных заведений и спорткомплексов;
• в помещениях промышленного и производственного назначения;
• на складах;
• в музеях, кинотеатрах и т. д.

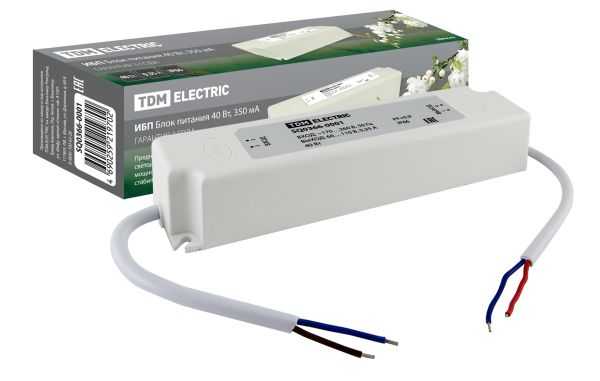

Разновидности ИБП

Блоки аварийного питания для светодиодных светильников делятся на несколько видов, каждому из которых присущи определенные характеристики:

1. БАП 20-100-2.0 – 3.0. В этом блоке предусмотрены ток 20 мА, напряжение 100 В и емкость аккумулятора 2.0 А ч, заряд которого сохраняется на протяжении трех часов.
2. Это стандартная модель блоков аварийного питания, предназначенная для подпитки светодиодов в аварийных ситуациях. Напряжение составляет 12 В, мощность — 2,3 Вт.
3. Stabilar BS-200-3 LED. Мощность составляет 6 Вт, продолжительность работ — до 3 ч.

Как произвести подключение

Блок для LED-ламп, обеспечивающий автономное питание в отдельных случаях, должен быть подобран с учетом таких нюансов:

• тип источника света;
• мощность аккумулятора;
• мощность светильника;
• электронные составляющие;
• другие характеристики, от которых зависит срок эксплуатации установки, оснащенной ИБП;
• гарантийный срок.

Для осветительных приборов светодиодного типа оптимальной является мощность не более 40 Вт!

К примеру, можно применить аварийный светильник ЛБА 3923. Создаваемый уровень света позволяет людям быстро сориентироваться в пространстве и экстренно эвакуироваться. Поэтому работы осветительной установки в таком чрезвычайном режиме на протяжении 1-3 часов вполне достаточно для выполнения устройством своего прямого предназначения.

Чтобы подключить БАО, можно использовать различные схемы.

Схема определяется выбранной моделью. Главное в подключении — четко следовать выбранной схеме монтажа и правильно подсоединять провода. Техника безопасности в данной ситуации будет такой же, как и при подключении светодиодных осветительных установок.

Для некоторых светодиодных светильников БАО можно подключить без интеграции его в блок питания осветительного прибора. Также его можно подсоединить к имеющейся в светильнике светодиодной линейке или к дополнительной аварийной линейке. Отдавайте предпочтение качественной продукции известных производителей, тогда установка окажется надежной и прослужит долгое время.

cdelct.ru
