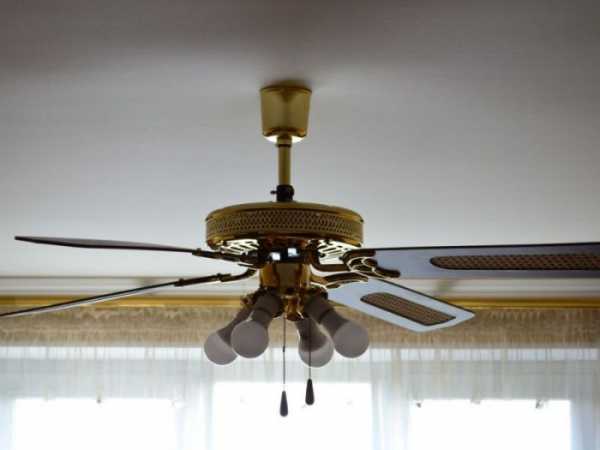

Схема подключения люстры с вентилятором – Как подключить люстру с вентилятором схема подключения?

Схема подключения люстра вентилятор

Какова схема подключения вентилятора смежного с люстрой

План подключения вентилятора с люстрой — удобен. Этот прибор совмещает два устройства в одном, обеспечить общее освещение помещения и создать движение воздуха в жаркую безветренную погоду, сэкономив при этом на кондиционере. Чаще всего такие вентиляторы располагаются в офисных зданиях или маленьких съемных мастерских, но могут располагаться и в быту. При покупке такого вентилятора, проследите, чтобы в комплект прилагалась инструкция. Раньше производители добавляли в нее раздел о схеме работы, но из-за частых случаев копирования, перестали это делать.

Но если не вдаваться в подробности, то план подключения вентиляции внутри люстры довольно простой. В осветитель встроен двигатель, который может включаться как отдельным включателем или комбинаций включения (повторное включение), так и вместе с осветителем. Последняя схема подключения вентилятора не рекомендуется к использованию, и встречается довольно редко. Не рекомендуется она из-за ограничения такой схемы — при включении освещения вентилятор всегда работает, что в холодную погоду излишне. Рекомендуемая схема подключения — раздельная, когда работа каждой функции регулируется собственным выключателем.

Несложная схема подключения вентилятора и люстры

Если вы подбираете вентилятор с люстрой для дома или домашней мастерской обратите внимание на способ заземления люстры, в квартирах это TN-C. В офисных зданиях или бытовках способы заземления могут разниться, соответственно можно ошибиться. От заземления зависит необходимое количество проводов подведенных к вентилятору и щитку. Внимание заземление типа ТТ ни в коем случае не должно соприкасаться с другими электрическими приборами. Если говорить о системе TN-C, то через щиток к осветителю будут протянуты два кабеля, фаза и ноль.

Необходимо будет подключить на распределителе ноль и PE через клеммы. Внимание: соблюдайте технику безопасности. При работе с электроприборами необходимо обесточить сеть, и проверить при помощи мультиметра отсутствие напряжения на проводах. Только после этого приступать к работе. На распределителе для соединения проводов используйте клеммы, ни в коем случае не делайте скруток.

В новых домах уже можно использовать систему заземления TN-S. Ее использование рекомендовано и стоит в приоритете для обеспечения безопасности.

Использование TN-S, подразумевает наличие в электропроводке трехжильного медного кабеля, одна из жил которого, служит для заземления цепи и подключается в распределительном щите к заземлителю. Соответственно на приборе должен быть кабель заземления, который подключается к этой жиле. Схема подключения вентилятора различна, но все их озвучить не представляется возможным. При покупке читайте инструкцию, пользуйтесь предлагаемой рекомендацией.

ampersite.ru

Как собрать люстру с вентилятором самостоятельно? Простые рекомендации с фото

Схема подключения люстры с вентилятором

Циркуляция воздуха очень важна, поэтому комбинация люстры потолочной с вентилятором создает оптимальные условия для работы. Такие приборы освещения могут обеспечивать приток свежего воздуха в любое время года. Отзывы о данных моделях говорят о том, что вращение её элементов не понижает градус в комнате.

По цене осветительные приборы с вентилятором бывают различные:

• в низкой ценовой категории, которые можно купить сосем недорого;
• по средней цене, исходя из семейного бюджета, подобрать соответствующее качество;
• есть люксовые модели, их цена довольно высока.

Если кто-то задался вопросом, как подключить люстру с вентилятором самостоятельно в трехфазной сети, то здесь можно найти информацию по этому вопросу.

Выбор места расположения

Перед тем, как начать подключение люстры с вентилятором, важно определиться с выбором места её расположения, чтобы свет падал равномерно, не нарушая общее настроение комнаты. Если планируется подключать её на место прошлой люстры, то можно пропустить этот пункт.

Установка вспомогательной балки

Далее определите примерный вес люстры и если вы обнаружите, что она весит более 13-15 кг, необходимо установить балку, которая поможет держать люстру. Если пропустить этот шаг, можно навредить проводам или поверхности потолка. В обычных квартирах вряд ли встретится настолько тяжелая люстра, поэтому, скорее всего, можно обойтись без установки вспомогательной балки.

Установка распределительной коробки

Перед тем, как начать подключение люстры с вентилятором, необходимо соединить распределительную коробку с кабелем питания. Делать это нужно внимательно и аккуратно, следуя всем правилам техники безопасности.

Монтаж электросхемы

Сердце конструкции, то есть электрическая схема, должна соединяться на расстоянии чуть больше 10 см с установленной коробкой, запас проводов после подключения кабеля необходим в случае повреждения проводов. Затем необходимо закрыть все провода специальной крышкой. Все провода должны быть заизолированы, а коробка крепко затянута болтами.

Имеется уже много отзывов, которые полны приятных слов в пользу подобной конструкции. Это неудивительно, ведь купить такой светильник – значит подарить себе мягкую приятную прохладу вместе с нежным освещением. Кондиционеры потребляют большое количество электроэнергии, чего не скажешь о потолочных люстрах- вентиляторах, купить которые можно в специализированном магазине. Например, можно найти качественную, изысканную и функциональную модель в «Леруа Мерлен».

Московские магазины зарекомендовали себя, как надежные поставщики качественных конструкций, где легко можно найти большое разнообразие осветительных приборов и недорого. Поближе познакомиться с конструкцией помогут фото люстры с вентилятором. Кроме того фото, которые есть и в данной статье, смогут стать отличным помощником в выборе люстры подходящей для борьбы с душным и застоявшимся воздухом в комнате. Цена люстры с вентилятором по сравнению с кондиционером невысока и выгоднее приобрести все-таки такую конструкцию, чем кондиционер и люстру в отдельности.

ogodom.ru

Как подключить люстру с вентилятором схема подключения. Подключение потолочного вентилятора

Искусственное освещение – это незаменимое условие, без которого не может полноценно функционировать ни одно предприятие или бытовое помещение, особенно в темное время суток.

В нашей статье мы постараемся подробно рассказать, как самостоятельно собрать, установить и подключить практически любую люстру, будь-то простая с одной лампой, или же сложная дизайнерская конструкция на несколько ламп с вентилятором или светодиодной подсветкой.

А благодаря красочным иллюстрациям и видео, повторить установку люстры сможет даже человек, не имеющий электротехнического образования. Главное не забывать о технике безопасности при работе с электричеством.

Пошаговая инструкция по установке люстры с одной лампой

Шаг 1: Нанесение разметки.

Пропустите этот пункт, если люстра будет устанавливаться вместо уже существующей, с подобным креплением. Если же люстра будет устанавливаться на новое место, либо у старой люстры крепление другого типа, необходимо заново нанести разметку под новый крепеж люстры.

Необходимо найти центр потолка. Для этого измеряют длину стен, делят результат пополам и полученный размер откладывают на потолке с помощью шнура и карандаша. В подвесном потолке высверливается небольшое отверстие под провода. В натяжных потолках из ПВХ пленки, сначала наклеиваются специальные ограничивающие пластмассовые кольца, а затем лезвием вырезаются отверстие под провода.

Шаг 2: Установка потолочной балки.

В случае, когда потолок выполнен в виде сложной дизайнерской конструкции, в виде многоуровневой гипсокартонной конструкции, натяжного ПВХ полотна или декоративный подвесных плит, что усложняет непосредственное крепление люстры к поверхности, необходимо заранее позаботиться про систему крепежа. В противном случае, возможен обрыв проводов или даже срыв части потолка.

Если люстра довольно массивная и вес ее более 15 килограмм, то для поддержки люстры на потолке необходимо заранее проложить дополнительную балку за декоративным потолком. Это может быть как деревянный брус, так и металлическая конструкция, главное чтобы она размещалась как раз в месте установки люстры. Также можно применить специальную металлическую цепь, если расстояние от основного до декоративного потолка превышает 1 метр.

Шаг 3: Установка распределительной коробки.

От места установки будущей люстры провода выводятся и опускаются на стену, здесь будет установлена распределительная коробка. Также к этой коробке подводят провода питающей сети и от выключателя освещения.

Важное примечание! Согласно технике безопасности, установка распределительной коробки производится не ближе, чем на расстоянии 15 сантиметров от потолка. Провода из коробки должны выходить с запасом в 10 сантиметров.

Для подключения линии освещения необходимо использовать отдельную группу проводов, идущую от распределительного щита, она должна в обязательном порядке комплектоваться автоматом защитного отключения.

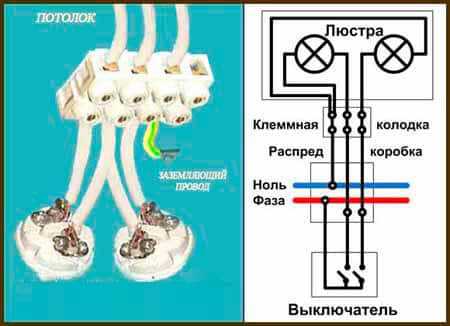

Провода в коробке соединяют согласно схеме подключения люстры. Соединенные провода изолируют ПВХ изолентой и укладывают в коробке так, чтобы они не пересекались друг с другом. Распределительная коробка закрывается крышкой и закручивается винтами. Сверху нее можно будет штукатурить и клеить обои.

Шаг 4: Установить монтажную скобу.

Большинство простых современных люстр на одну лампу комплектуются креплением в виде скобы. Она служит несущим креплением и позволяет за короткое время установить люстру. Также благодаря двум болтам крепления обслуживание люстры становится намного проще, чем в старых конструкциях с ненадежными крючками.

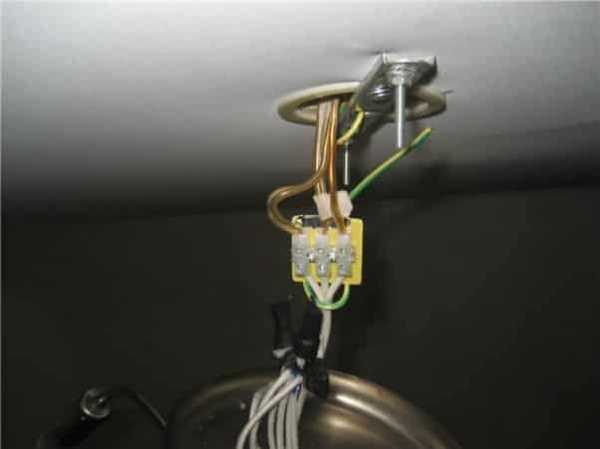

Фото: монтажная скоба и клеммное соединение люстры

После разметки середины потолка скоба крепления прикладывается недалеко от вывода проводов. С помощью карандаша отмечается место сверления отверстия для будущего крепление скобы к потолку. Если люстра уже укомплектована крепежом, то сверло подбирают по диаметру дюбеля. Отверстие под дюбеля не должны располагается в месте прохождении проводов.

Шаг 5: Подключение проводов и крепление люстры.

Провода, выходящие из потолка, должны быть достаточной длинны, чтобы при снятии люстры был доступ к месту соединения их с проводами люстры.

Провода зачищают от изоляции и соединяют при помощи клеммной колодки согласно схеме. Если в комплекте с люстрой клеммник отсутствует, то провода зачищают на расстояние в 2 сантиметра и скручивают парой, затем место соединения пропаивают с помощью паяльника. После чего все изолируют изоляционной лентой.

Если люстра выполнена из металла и имеет на корпусе винт для подключения защитного заземления, не забываем и про него. Соответствующий провод приходящий из распределительной коробки зачищается, сворачивается в форму кольца и плотно прикручивается винтом.

После того как все провода соединены и заизолированы, можно крепить люстру. Убедитесь что провода не попадают под крепежные болты, приложите люстру к скобе на потолке, совместив крепежные отверстия и винты скобы – закручивайте болты.

Как подключать люстру с двумя или тремя лампами

Процедура установки люстры с двумя или тремя лампами не сильно отличается от установки люстры с одной лампой, что приведена выше. Исключение составляет количество питающих проводов. Для простой люстры с одной лампой, нужно два питающих провода и провод заземления, если вы собираетесь подключать люстру не с одной, а с двумя или тремя лампами, то вам понадобиться три питающих провода и один провод заземления.

hagga.ru

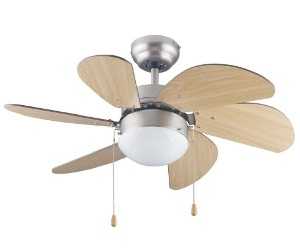

Люстра с вентилятором. Особенности конструкции и выбора

Содержание статьи:

Жарким летом в помещении же на выручку может прийти люстра с вентилятором. И даже в самый жаркий день она способна обеспечить максимально комфортную обстановку в доме. Конечно же, более современным и действенным способом поддержания оптимального микроклимата в помещении остается кондиционер. Но с экономической точки зрения люстра-вентилятор гораздо выгоднее и практичнее.

Во-первых, ее стоимость несоизмерима со стоимостью системы кондиционирования. Во-вторых, люстра с вентилятором потребляет намного меньше электроэнергии.

Конструкция и принцип работы люстры с вентилятором

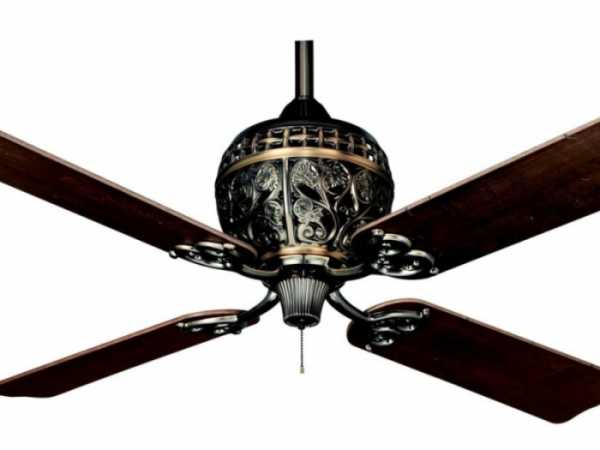

Потолочные вентиляторы могут быть представлены отдельно от устройства освещения или вместе с ним. В первом варианте конструкция являет собой лопасти, соединенные с вращающим механизмом. Питание устройства производится от электросети. Вентилятор является весьма полезным, но в подобном исполнении он мало практичен:

• просто вентилятор без люстры смотрится грубо и неэтично;
• занимает лишнее место на потолке.

Гораздо более разумным решением будет выбрать потолочный вентилятор люстру. Сразу же увеличится свободное пространство на потолке и такое устройству станет весьма интересным интерьерным решением.

По своей схеме люстры вентиляторы мало чем отличаются от обычного вентилятора. В нем к нижней части вращающего механизма прикреплено еще и устройство освещения. Для удобства питание люстры и вентилятора происходит от одного источника.

В некоторых моделях люстр с вентилятором предусмотрен ряд дополнительных функций. Так, существует возможность управления при помощи веревки-рычага или включателя.

Также встречаются модели со встроенными увлажнителями воздуха и ионизаторами.

Принцип действия обычного вентилятора несколько отличается от потолочного вентилятора со светильником. Если первый просто направляет поток воздуха в нужное место, то второй — циркулирует воздух по помещению. Это позволяет улучшить циркуляцию в квартире, заменить тяжелый жаркий воздух на более свежий. Многие аппараты имеют несколько скоростных режимов. И в зависимости от температуры в помещении скорость циркуляции воздуха можно менять.

Схема подключения вентилятора со светильником

Также люстра с вентилятором будет весьма полезна и зимой. Дело в том, что согласно законам физики теплый воздух поднимается наверх. А во время холодов его циркуляция позволит поднять общую температуру в помещении. Это крайне уместно при использовании автономной системы отопления, поскольку появится возможность сэкономить на энергоносителях.

Преимущества и недостатки

Как уже отмечалось, светильник с вентилятором потолочный не имеет направленного действия. Она создает микроклимат во всем помещении. Но ее эффективная работа напрямую зависит от правильного выбора модели. Так, ожидаемый эффект от прибора можно достичь только при верном сочетании мощностей модели и объема помещения.

При установке устройства небольших размеров и мощностей в просторную комнату добиться какого-либо положительного результата не получится.

Часто люстру-вентилятор сравнивают с кондиционером, что не совсем правильно. Это совершенно разные устройства. Они имеют только общую цель — создать благоприятный микроклимат в комнате и облегчить жизнь ее обитателей. Но в отличие от кондиционера люстра с вентилятором не охлаждает воздух. Она занимается только циркуляцией, а иногда увлажнением. Поэтому не стоит ожидать, что она принесет желаемый холод в знойную жару.
Тем не менее, люстра с вентилятором имеет ряд преимуществ:

• сравнительно низкая стоимость;
• низкое потребление электроэнергии;
• экологически безопасна;
• может быть изготовлена практически из любого материала;
• не вызывает аллергии;
• прекрасно вписывается в любой интерьер.

Кондиционер может быть установлен далеко не во всех помещениях. Например, его установка в длинном коридоре мало практична. А вот несколько вентиляторов прекрасно справятся с охлаждением воздуха. Это же касается и кухни. Также не рекомендуется использование кондиционера в детской комнате, особенно если ребенок еще маленький. От резких перепадов температур он может простыть и заболеть. Но для создания благоприятного микроклимата отлично подойдет вентилятор. Схема подключения люстры с вентилятором практически такая же, как и в случае с обычной люстрой.

Люстра с вентилятором в интерьере

Люстры с вентилятором изготавливаются практически из любого материала. Это может быть металл, дерево, пластик, стекло и другие. Данная особенность играет положительную роль. Ведь люстра-вентилятор может подойти фактически к любому интерьеру. Более того, ее можно использовать в любом помещении.

Кухня или столовая

Создание подходящего микроклимата на кухне — задача не из легких. Ведь в виду специфики помещения, где постоянно происходит процесс приготовления пищи и в любое время года повышенная температура и испарения, обычная вытяжка весьма тяжело справляется со своей задачей.

Установка кондиционера на кухню кажется маловероятной. К тому же это неслыханное расточительство. Далеко не каждый сможет позволить себе такую роскошь.

Использование обычного вентилятора при повышенных температурах также не рекомендуется. Излишние сквозняки могут не только доставить удовольствие, но и стать причиной болезни даже летом.

Единственным выходом будет снижение температуры во всем помещении. И справятся с этой задачей люстры с вентилятором для кухни. Более того, дополнительное освещение на кухни никогда не будет лишним. О том, как выбрать люстру на кухню, читайте в этой статье.

В гостиной и спальне

Гостиная и спальня являются комнатами отдыха. Именно сюда каждый стремится после тяжелого рабочего дня. Главным критерием в этих комнатах становится тишина и покой. Все ведь помнят старые потолочные вентиляторы, которые при работе создавали ощутимый шум?

Современные вентиляторы светильникиизбавились от этого недостатка. Они работают тихо и не мешают отдыхать. А их огромный модельный ряд, сочетающий в себе различные формы и материалы, позволяет гармонично вписаться им в любой интерьер и стать отличным источником света для гостиной. Такая люстра не только не испортит интерьер комнаты, но и может придать ей дополнительного изящества и шарма.

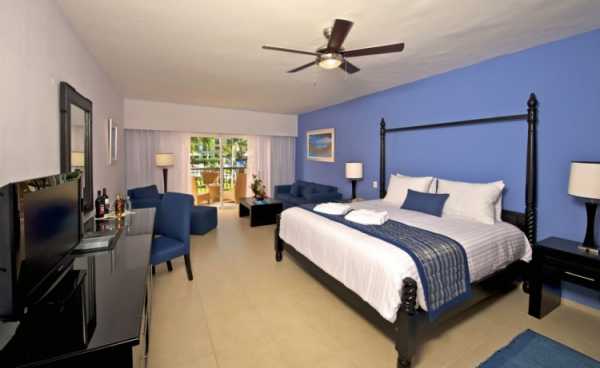

Люстра-вентилятор в спальне

В детской комнате

Использовать кондиционер в детской комнате разрешается только тогда, когда в ней отсутствуют дети. Также небезопасно оставлять ребенка наедине с настольным вентилятором. Он может травмироваться. А с образом жизни детей, когда они находятся постоянно в движении, обеспечение охлаждения и циркуляции воздуха просто необходимо для их нормального развития.

Единственным правильным решением в этой ситуации будет установка люстры-вентилятора. Подобрать ее для детского интерьера не составит труда. О том как это сделать, читайте тут.

В других помещениях

Очень часто люстры с вентилятором используются не только дома, но и в целом ряде других помещений. Это может быть ресторан, кафе, офис, гостиница, магазин. Их небольшая стоимость и практичность привлекает владельцев данных заведений.

К тому же у некоторых людей есть аллергия на кондиционеры или они просто предпочитают избегать его, боясь заболеть. А каждый хозяин, прежде всего, обязан заботиться о своих постояльцах или посетителях.

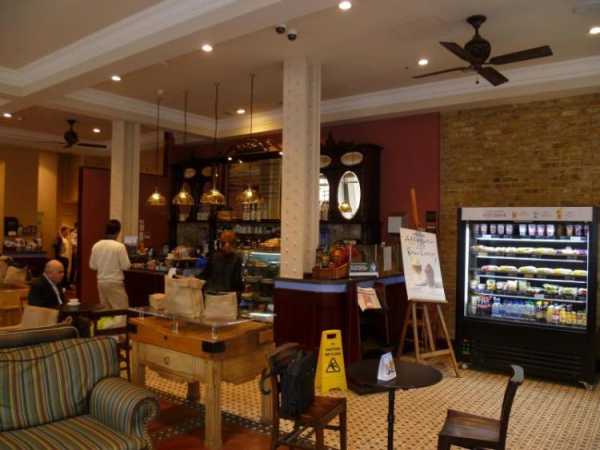

Люстра с вентилятором в кафе

Выбор люстры с вентилятором

После выбора конкретного внешнего вида, который идеально впишется в интерьер помещения, следует определиться с техническими характеристиками люстры-вентилятора. Существует два основных параметра, на которые следует обратить внимание при выборе данной продукции. Это мощность освещения и диаметр лопастей вентилятора.

Важно выбирать устройство с достаточной мощностью освещения. Конечно же, две люстры тоже неплохо смотрятся. Но их наличие в небольшой комнате будет выглядеть нелепо и испортит весь интерьер. Не рекомендуется выбирать люстру с очень ярким освещением. От него быстро будут уставать глаза, и портиться зрение. Лучше всего, чтобы свет был в меру ярким и мягким. В качестве источника света могут использоваться как обычные лампы накаливания, так и более экономные варианты, такие как светодиодные лампы. Главное, правильно подобрать их мощность в соответствии с помещением.

Каждая люстра-вентилятор рассчитана на охлаждение помещения определенно объема. Перед покупкой стоит уточнить данные показатели.

Во время монтажа прибора важно, что расстояние от пола до него было больше двух метров. Это позволит вентилятору давать максимальный эффект.

Также стоит обратить внимание на наличие дистанционного управления. Люстры с вентилятором с пультом позволят включать-выключать без необходимости вставать с кровати. Также немаловажна регулировка яркости свечения люстры, которая осуществляется специальными диммерами, о выборе которых рассказано здесь.

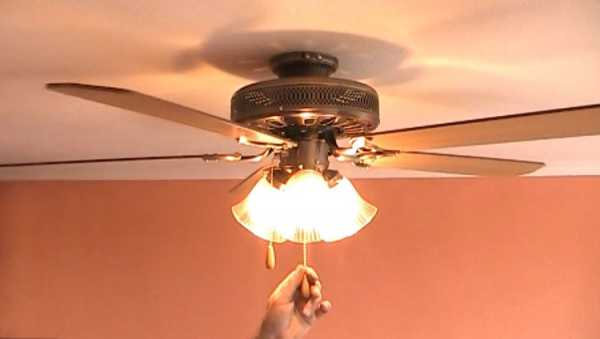

Ручное включение люстры-вентилятора

При выборе люстры с вентилятором в детскую комнату следует учитывать некоторые дополнительные факторы. Прежде всего, она обязана быть максимально безопасным и ребенок ни в коем случае не должен до нее достать. Также рекомендуется выбирать люстру-вентилятор с более прочных материалов. Ведь порой дети во время игры могут чем-нибудь в нее кинуть. Но самое главное — она должна обязательно понравиться ребенку.

Естественно, выбор устройства для создания благоприятного микроклимата в доме лежит на его хозяине. Важно только помнить, что оно должно быть экономным, красивым, безопасным и функциональным. И только люстра с вентилятором обладает всеми этими качествами.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Мой мир

Поделиться ссылкой:

indeolight.com

Как подключить люстру с вентилятором: схема

Отличия в монтаже

В жаркое время года большой вентилятор под потолком лучше других моделей вентиляторов выполняет функции нормализации микроклимата в комнате. Поток воздуха от него охватывает значительную площадь. И даже при небольших оборотах эффект получается очень приятным для жильцов. То, что вентилятор занимает центральное место на потолке, которое обычно используется для люстры, не вызывает проблем, поскольку в некоторых моделях функции вентилятора и люстры совмещены.

Но крепление к потолку обычной люстры и комбинированной модели несколько отличаются. Для обычной люстры достаточно крюка, который предусмотрен в любой комнате. Она неподвижна и кроме силы тяжести на неё не воздействуют другие силы. А при вращении крыльчатки возникает крутящий момент. Он направлен в сторону противоположную вращению. И эту особенность должен учитывать подвес потолочного вентилятора любой конструкции, особенно совмещённого с люстрой. При отсутствии жёсткого крепления при вращении крыльчатки появятся осевые перемещения.

Для высоких потолков

Простой потолочный вентилятор при этих перемещениях не бросается в глаза. Но движение лампочек в люстре с вентилятором создаст в комнате неприятный световой эффект. Свет и особенно тени придут в движение. Если потолки в комнате высокие обычно устанавливаются подвесные потолки. Основание обычной люстры делается по уровню подвесного потолка и подвешивается на цепи или на тросе. Для люстры с вентилятором эти удлинители применять нельзя. В этом случае наилучшим удлинителем будет металлическая труба. Её диаметр должен быт таким чтобы она надевалась на потолочный крюк двумя отверстиями, сделанными вблизи её конца. Эти отверстия для крюка должны быть диаметрально противоположными.

Труба удобна и для расположения проводов внутри неё. Провода хотя и подключаются, как бы к одному устройству на самом деле создают две отдельно работающие схемы. Ведь днём когда крыльчатка вращается, свет лампы не нужен. Поэтому для управления лампами в простейшем схеме потребуется то же самое, что и для люстры. А вентилятор имеет свою отдельную схему. Она позволяет регулировать обороты крыльчатки. Схема подключения наиболее простой модели показана на изображении далее. В ней одна лампа и одна скорость вращения крыльчатки. Поэтому для управления такой люстрой – вентилятором достаточно выключателя с двумя клавишами.

Разнообразие моделей

Количество ламп может быть три, пять, а иногда и больше. Скорость крыльчатки может разделяться на две или три ступени и даже регулироваться плавно. Так же плавно можно регулировать и свет ламп применением диммеров. Моделей таких совмещённых конструкций производится множество и навряд ли несколькими схемами их можно стандартизировать. Чтобы не испытывать проблем с монтажом схемы подключения такой люстры при покупке надо убедиться в том что сопроводительная документация есть в наличии и в ней всё понятно изложено относительно подключения изделия к электросети.

Если схема подключения люстры с вентилятором окажется слишком сложной для того, чтобы собрать её своими руками, наверняка найдутся специалисты, которые сделают всё необходимое. Когда выбранная модель содержит датчики контроля освещения, или скорости вращения крыльчатки, есть отдельный блок управления, возможность программирования лучше сразу при покупке решить вопрос с вызовом специалиста для того чтобы подключить такую люстру с вентилятором. Своими руками сложную схему можно не только не собрать, но и что-либо вывести из строя.

podvi.ru

Как установить потолочный вентилятор. Схема подключения вентилятора внутри люстры

Вентилятором называется устройство, создающее поток воздуха для охлаждения или его циркуляцию для устранения неприятных запахов или удаления вредных веществ. Вентиляторы в быту применяются в качестве:

• настольных или напольных приборов для создания комфортных условий в жаркое время;
• вытяжных устройств на кухнях, ванных и санузлах;
• в компьютерной технике для охлаждения силовых узлов: блока питания, процессора, жестких дисков, а также для вентиляции корпуса;
• в сварочных инверторах для охлаждения силовых электронных компонентов.

Вентиляторы выходят из строя, но не во всех случаях нужно торопиться с походом в специализированную мастерскую. Стоимость ремонта некоторых изделий иногда соизмерима с затратами на покупку новых. Поэтому целесообразнее попробовать их отремонтировать своими руками.

Ремонт вентилятора своими руками

Признаками неисправности механической части вентилятора являются:

• посторонние шумы при работе;
• снижение скорости вращения, при этом вращение вала выключенного прибора рукой происходит с усилием;
• полная остановка , при которой вращение вала вентилятора рукой невозможно или требует значительных усилий.

К электрическим неисправностям относятся:

• срабатывание защитных устройств (автоматических выключателей) при включении вентилятора;
• запахи горелой или перегретой изоляции при работе;
• снижение скорости вращения при свободном вращении вала выключенного прибора;
• перебои в работе при изменении режимов.

Несвоевременно устраненные механические неисправности прогрессируют в развитии и приводят к возникновению электротехнических проблем. Длительная работа вентилятора с заклиниванием на валу приводит к перегреву и выходу из строя обмоток электродвигателя. Разболтанный подшипник позволяет валу двигателя совершать перемещения в радиальном направлении, которые приводят к повреждению обмоток статора.

Поэтому при обнаружении признаков неисправности нужно незамедлительно заняться ее устранением.

Устранение механических неисправностей

Бытовые вентиляторы не имеют в своем составе подшипников качения или им подобных, которые заменяются в случае выхода из строя. В них устанавливают подшипники скольжения , вал вращается во втулках из бронзы. Они навсегда запрессованы в корпус. Но, даже если их оттуда вынуть, то заменить будет нечем. Во поэтому нужно своевременно смазывать такие подшипники. Стоит им некоторое время поработать «на сухую», и зазор между валом и подшипником увеличится. Это приведет к осевому биению вала, в результате – посторонний шум, снижение оборотов и увеличение скорости износа подшипника. Особенно это фатально для компьютерных кулеров.

Для смазки используется машинное масло , но лучше применять веретенное . Если в доме есть швейная машинка, то масло для ее смазки – лучший вариант для подшипников вентиляторов. Для смазки вентилятор нужно разобрать, чтобы добраться до подшипников. У кулеров и некоторых вытяжных вентиляторов достаточно отклеить защитную пленку с одной из сторон.

Обратите внимание на наличие загрязнений подшипника. В некоторых случаях придется разобрать узел, почистить его, а затем – собрать и смазать. Не нужно наносить много смазки: подшипнику для нормальной работы достаточно одной-двух капель. Остальное будет разбрызгано по всему корпусу при первом же пуске. Капли масла внутри корпуса неплохо собирают пыль.

Есл

interistroy.ru

видео, схема, фото — Asutpp

Искусственное освещение – это незаменимое условие, без которого не может полноценно функционировать ни одно предприятие или бытовое помещение, особенно в темное время суток.

В нашей статье мы постараемся подробно рассказать, как самостоятельно собрать, установить и подключить практически любую люстру, будь-то простая с одной лампой, или же сложная дизайнерская конструкция на несколько ламп с вентилятором или светодиодной подсветкой.

А благодаря красочным иллюстрациям и видео, повторить установку люстры сможет даже человек, не имеющий электротехнического образования. Главное не забывать о технике безопасности при работе с электричеством.

Пошаговая инструкция по установке люстры с одной лампой

Шаг 1: Нанесение разметки.

Пропустите этот пункт, если люстра будет устанавливаться вместо уже существующей, с подобным креплением. Если же люстра будет устанавливаться на новое место, либо у старой люстры крепление другого типа, необходимо заново нанести разметку под новый крепеж люстры.

Необходимо найти центр потолка. Для этого измеряют длину стен, делят результат пополам и полученный размер откладывают на потолке с помощью шнура и карандаша. В подвесном потолке высверливается небольшое отверстие под провода. В натяжных потолках из ПВХ пленки, сначала наклеиваются специальные ограничивающие пластмассовые кольца, а затем лезвием вырезаются отверстие под провода.

Шаг 2: Установка потолочной балки.

В случае, когда потолок выполнен в виде сложной дизайнерской конструкции, в виде многоуровневой гипсокартонной конструкции, натяжного ПВХ полотна или декоративный подвесных плит, что усложняет непосредственное крепление люстры к поверхности, необходимо заранее позаботиться про систему крепежа. В противном случае, возможен обрыв проводов или даже срыв части потолка.

Если люстра довольно массивная и вес ее более 15 килограмм, то для поддержки люстры на потолке необходимо заранее проложить дополнительную балку за декоративным потолком. Это может быть как деревянный брус, так и металлическая конструкция, главное чтобы она размещалась как раз в месте установки люстры. Также можно применить специальную металлическую цепь, если расстояние от основного до декоративного потолка превышает 1 метр.

Шаг 3: Установка распределительной коробки.

От места установки будущей люстры провода выводятся и опускаются на стену, здесь будет установлена распределительная коробка. Также к этой коробке подводят провода питающей сети и от выключателя освещения.

Важное примечание! Согласно технике безопасности, установка распределительной коробки производится не ближе, чем на расстоянии 15 сантиметров от потолка. Провода из коробки должны выходить с запасом в 10 сантиметров.

Для подключения линии освещения необходимо использовать отдельную группу проводов, идущую от распределительного щита, она должна в обязательном порядке комплектоваться автоматом защитного отключения.

Провода в коробке соединяют согласно схеме подключения люстры. Соединенные провода изолируют ПВХ изолентой и укладывают в коробке так, чтобы они не пересекались друг с другом. Распределительная коробка закрывается крышкой и закручивается винтами. Сверху нее можно будет штукатурить и клеить обои.

Шаг 4: Установить монтажную скобу.

Большинство простых современных люстр на одну лампу комплектуются креплением в виде скобы. Она служит несущим креплением и позволяет за короткое время установить люстру. Также благодаря двум болтам крепления обслуживание люстры становится намного проще, чем в старых конструкциях с ненадежными крючками.

Фото: монтажная скоба и клеммное соединение люстры

После разметки середины потолка скоба крепления прикладывается недалеко от вывода проводов. С помощью карандаша отмечается место сверления отверстия для будущего крепление скобы к потолку. Если люстра уже укомплектована крепежом, то сверло подбирают по диаметру дюбеля. Отверстие под дюбеля не должны располагается в месте прохождении проводов.

Шаг 5: Подключение проводов и крепление люстры.

Провода, выходящие из потолка, должны быть достаточной длинны, чтобы при снятии люстры был доступ к месту соединения их с проводами люстры.

Провода зачищают от изоляции и соединяют при помощи клеммной колодки согласно схеме. Если в комплекте с люстрой клеммник отсутствует, то провода зачищают на расстояние в 2 сантиметра и скручивают парой, затем место соединения пропаивают с помощью паяльника. После чего все изолируют изоляционной лентой.

Если люстра выполнена из металла и имеет на корпусе винт для подключения защитного заземления, не забываем и про него. Соответствующий провод приходящий из распределительной коробки зачищается, сворачивается в форму кольца и плотно прикручивается винтом.

После того как все провода соединены и заизолированы, можно крепить люстру. Убедитесь что провода не попадают под крепежные болты, приложите люстру к скобе на потолке, совместив крепежные отверстия и винты скобы – закручивайте болты.

Как подключать люстру с двумя или тремя лампами

Процедура установки люстры с двумя или тремя лампами не сильно отличается от установки люстры с одной лампой, что приведена выше. Исключение составляет количество питающих проводов. Для простой люстры с одной лампой, нужно два питающих провода и провод заземления, если вы собираетесь подключать люстру не с одной, а с двумя или тремя лампами, то вам понадобиться три питающих провода и один провод заземления.

Видео: Как самому правильно подключить люстру

Для подключения такой люстры, провода от патронов ламп необходимо скоммутировать в соответствии со схемой. От каждого патрона берется по одному проводу и соединяют вместе – это будет средняя точка, она подключается к нулевому питающему проводу.

Если ламп две, то каждый из оставшихся проводов от патронов соединяют с соответствующим фазным проводом питания. Если люстра рассчитана на три лампы, то оставшийся провод от третьего патрона соединяют параллельно с фазным проводом от первого или второго патрона. Провода так же соединяются клеммниками или при помощи пайки и изолируются изолентой.

Необходимо также отметить, что для включение такой люстры понадобится двухклавишный выключатель и соответственно проложенная к нему трехпроводная проводка. В таком случае при включении одной клавиши будет светиться одна лампа, при включении второй – две другие лампы, а при включении обоих клавиш выключателя, засветятся все три лампы.

Как подключать люстру с 5 лампами

Если возникла необходимость подключить люстру у которой четыре или пять ламп, это тоже не составит особого труда. Технология такая же как и при подключении люстры с двумя или тремя лампами, исключение составляет только количество ламп в группах фазных проводников. Количество групп и ламп в них зависит от вашей фантазии и ограничено количеством питающих фазных проводов и групп клавиш на выключателе.

Люстра на 5 ламп

Как подключать выключатель для люстры

Для включения простых люстр с одной лампой используется одноклавишный выключатель, его установка максимально проста. При подключении люстры, у которой количество ламп две и более, используются двух и трехклавишные выключатели.

Если проводка уже проложена, а количество групп ламп в люстре соответствует количеству клавиш на выключателе, его меняют на новый, соблюдая схему подключения.

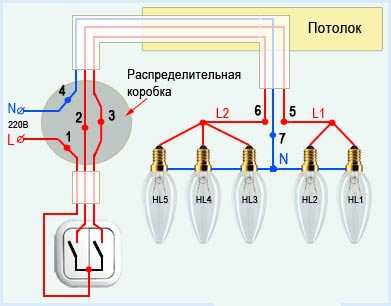

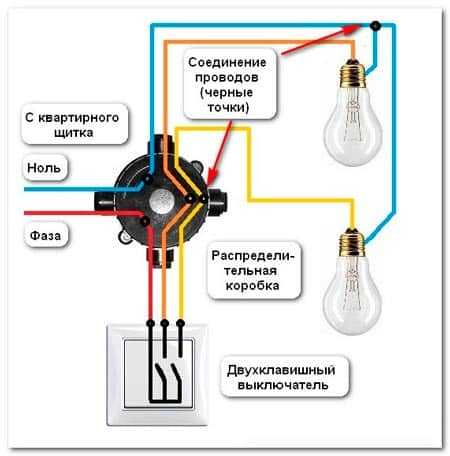

Схема подключения двухклавишного выключателя

Если же выключатель устанавливается на новую проводку, необходимо обратить внимание на структуру выключателя. В двух и трехклавишных выключателях имеется одна общая клемма, к ней нужно подключить питающий фазный провод, приходящий из распределительной коробки. А каждую из оставшихся клемм, в соответствии с расположением клавиши и желанием включать определенную группу ламп, соединяют с проводами, идущими через коробку к лампам люстры.

Необходимо отметить, что выключатель должен размыкать именно фазный провод питания! Этим вы обезопасите себя, когда будете менять сгоревшую лампу при выключенном выключателе.

Как подключить люстру

Люстра с вентилятором

Есть модели люстр, в которых совмещено два устройства: люстра освещения и вентилятор. Такое конструктивное решение будет хорошим подспорьем в жаркие летние дни. Подключение такой люстры не так сложно как может показаться с первого взгляда.

Перед подключением ознакомьтесь с паспортом на люстру, там будет указана схема подключения и цветное обозначение проводов, главное ничего не перепутать.

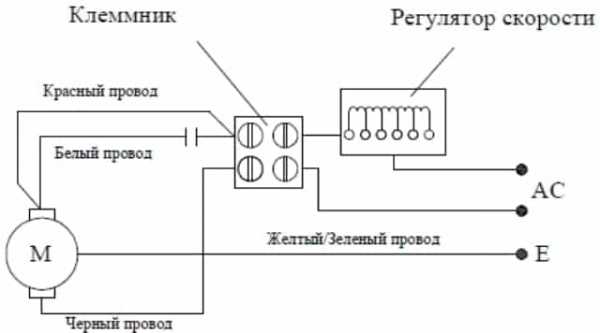

Схема потолочного вентилятора

Для более простого подключения, выводы вентилятора можно образно представить как еще одну лампу. Коммутировать включение вентилятора можно по вашему желанию, либо вместе с включением освещения, либо же отдельной клавишей выключателя.

При варианте, где вентилятор включается отдельно от освещения, понадобиться трехпроводная линия питания и двухклавишный выключатель. Подключение в таком случае будет идентично подключению люстры с двумя лампами, только вместо второй лампы будет вентилятор.

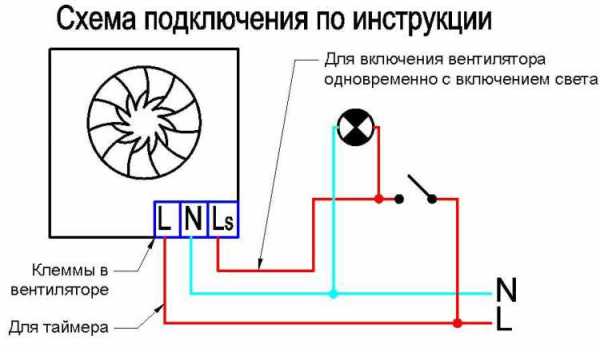

Если же планируется включать вентилятор одновременно с включением освещения, то необходимо провода от вентилятора соединить параллельно с выводами патрона лампы.

Люстра со светодиодами

В некоторых современных моделях люстр присутствует декоративная подсветка на разноцветных LED светодиодах. Такие люстры создают более интересный свет, тем самым подчеркивая интерьер комнаты.

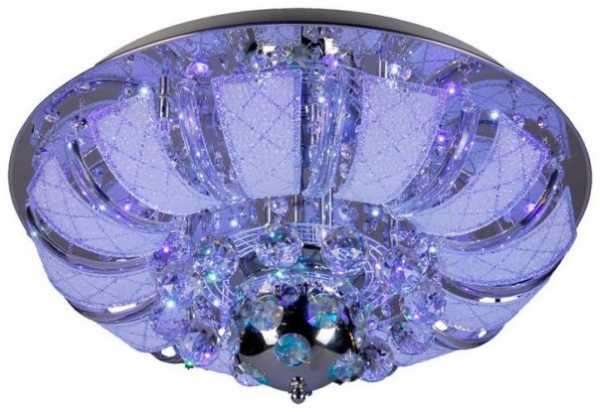

Люстра со светодиодами

Подключение такого светильника производится строго по схеме, которая приведена в паспорте на данное изделие. Светодиоды рассчитаны на низковольтное питание, поэтому в комплекте люстры используется понижающий LED-драйвер. Питание такого LED-драйвера рассчитано на напряжение осветительной сети в 220 вольт.

При подключении такой люстры можно пользоваться вышеизложенной инструкцией по подключению люстры с вентилятором, только здесь вместо проводов вентилятора выступает провода питания LED-драйвера.

www.asutpp.ru

No related posts.
