Схема подключения ветрогенератора – как правильно подсоединять трехфазный контроллер? — specable.ru

как правильно подсоединять трехфазный контроллер?

Эксплуатация устройства

Порядок подключения ветрогенератора является важным моментом эксплуатации устройства, от которого зависит возможность выполнения комплектом своих функций, сохранность оборудования в рабочем состоянии и долговечность аппаратуры. Неправильное подключение может вывести из строя отдельные узлы, аккумуляторные батареи. Для того, чтобы исключить возможность ошибки, надо заранее уяснить себе схему присоединения элементов комплекса друг к другу, правильное подключение балласта и нагрузки.

Как правильно подключить ветрогенератор?

Прежде, чем начинать рассмотрение правил подключения, надо определиться с составом комплекта. Ветрогенератор представляет собой целую систему оборудования, из которого вращающийся ветряк — только преобразователь энергии ветра во вращательное движение, заставляющее функционировать генератор.

Дальше напряжение подается на контроллер сигнала. Это прибор, следящий за состоянием аккумуляторных батарей. Если они загружены полностью, контроллер переключает их с режима зарядки на режим потребления, параллельно включая балластное сопротивление (потребитель) для снятия лишнего заряда.

Напряжение с аккумуляторов идет на инвертор, который преобразует постоянный ток аккумуляторов в стандартные 220 В, 50 Гц, которые питают бытовую технику, освещение и прочие приборы потребления.

Основные схемы

Возможны различные схемы подключения ветрогенератора. Основная коммутация остается неизменной, варианты касаются только присутствия дополнительного источника энергии. Различают:

питание только от ветроустановки
ветрогенератор работает в паре с сетевым электричеством. При разряде аккумуляторов происходит переключение на сетевые ресурсы, после зарядки батарей установка вновь переключается на обеспечение потребителей
подключение параллельно с бензогенератором. Разряд батарей инициирует запуск бензогенератора, затем обратное подключение ветряка
параллельное подключение с солнечными батареями. Один из наиболее часто встречающихся комплектов. Используются солнечные батареи, работающие параллельно с ветряком и, по необходимости, берущие на себя основное обеспечение потребителей

на Западе излишки выработанной энергии сбрасываются в сеть, за что владелец ветряка получает некоторую плату. В России такого оборудования пока не имеется, поэтому излишки попросту утилизируются с помощью балластных сопротивлений.

Сетевая схема подключения

Сетевая схема представлена в двух вариантах:

сетевая схема без аккумуляторов. Выработанная энергия отдается в сеть, а потребители питаются из нее. Владелец платит только за разницу между выработанной и потребленной энергией. В России такой вариант не реализован
сетевая схема с аккумуляторами. В данном случае подключение к сети используется только при разряде аккумуляторов, т.е. сетевые ресурсы используются как гарантия.

Такая схема подключения имеет свои достоинства и недостатки, но для того, чтобы она была действительно выгодной, надо, чтобы выработанной энергии хватало на обеспечение большого количества потребителей, а оборудование стоило довольно дешево. В противном случае проще постоянно пользоваться сетевой энергией, а ветряк держать на случай внезапных перебоев. Так будет надежнее, проще и появится возможность увеличить срок службы ветрогенератора.

Как подключить контроллер к ветрогенератору?

Контроллер — это самый первый прибор, на который подается напряжение, выработанное генератором. Подключение контроллера производится посредством специальных клемм. Генератор подключается ко входу, а выходные клеммы соединяются с аккумуляторными батареями.

Функции контроллера могут быть значительно расширены, он способен производить мониторинг состояния аккумуляторов, следить за напряжением от генератора и вовремя переключать систему на сетевое питание.

Функционал контроллера полностью зависит от того, кто его собирал (заводское исполнение или самоделка), от типа конструкции, модели и т.д.

Существует множество схем для самостоятельного изготовления, в которых всего несколько простых деталей. Такие схемы легко реализуются даже людьми с начальной подготовкой, они надежны и нетребовательны. При самостоятельном изготовлении ветряка такие схемы обеспечивают полноценное функционирование, а отсутствие каких-то дополнительных возможностей не является значительным минусом. Чем меньше элементов в схеме, тем она надежнее и меньше подвержена отказам или поломкам, поэтому вариант наиболее удачный.

Подключение ветряка к аккумулятору

Подключение аккумулятора к генератору производится через выпрямитель — диодный мост. Аккумуляторные батареи нуждаются в постоянном токе, а генератор ветряка выдает переменку, причем, весьма нестабильную по амплитуде. Выпрямитель изменяет переменный ток, модифицируя его в постоянный. Если генератор трехфазный, то необходимо использовать трехфазный выпрямитель, на это надо обращать особенное внимание.

Прямое подключение ветряка к аккумулятору — опасное решение, поскольку параметры напряжения, выдаваемого ветряком, не имеют стабильности. Резкое повышение напряжения, выходящее за пределы номинала батарей, способно вывести их из строя.

Аккумуляторы обычно не новые, они способны закипеть. Поэтому настоятельно рекомендуется использовать хотя бы простенький контроллер, изготовленный из реле-регулятора. Он вовремя отключит зарядку и сохранит работоспособность аккумуляторных батарей. В любом случае не следует экономить на оборудовании и сокращать состав комплекта, так как от него зависит полноценная работа всей ветроустановки.

Подключение однофазного ветрогенератора к трехфазному контроллеру

Однофазный генератор может быть подключен к трехфазному контроллеру либо на одну фазу, либо параллельно на все три. Более правильным вариантом считается использование одной фазы, т. е. ветряк подключается к двум контактам — защемляющему и одному фазному. Это обеспечит правильную обработку напряжения и выдачу его на приборы потребления.

В целом, использование таких разнородных устройств нецелесообразно. Кроме того, путаница с вариантами подключения способна создать значительную угрозу целостности оборудования, что недопустимо. При сборке комплекта надо сразу определиться с его составом и типом смежных приборов, чтобы не допустить использования разноплановых устройств в единой связке. Допускать рискованные соединения можно только подготовленным людям, являющимися специалистами в электротехнике, хотя сами они подобные действия решительно отвергают.

Схема подключения ветрогенератора | Сам Себе Строитель

Рабочие схемы подключения ветрогенератора. Как правильно подключить ветрогенератор, варианты подключения, схемы, фото.

При установке ветрогенератора очень важно его правильно подключить к потребителям.

Существует несколько вариантов схем подключения в зависимости от дополнительного оборудования системы.

Минимальный комплект ветроустановки состоит из комплектующих:

Ветрогенератор.
Контроллер.
Аккумулятор.
Инвертор.

Кабеля и предохранители.

Ветрогенератор – используется для заряда аккумуляторных батарей, генератор вырабатывает переменный ток. Напряжение и сила тока генератора зависят от мощности генератора и силы ветра. Высота мачты, на которой расположен генератор, также играет важную роль, чем выше мачта, тем стабильней воздушный поток и больше вероятность работы ветрогенератора при слабом ветре.

Контроллер – преобразовывает переменный ток, в постоянный который необходим для заряда аккумуляторных батарей.

Аккумуляторы – служат накопителями энергии, потребление энергии идёт от аккумуляторов.

Инвертор – преобразователь постоянного тока в переменный. На вход инвертора поступает постоянный ток от аккумуляторов 12V или 24 V, а на выходе переменный 220V который потребляют большинство бытовых электроприборов.

В свою очередь инверторы бывают нескольких типов:

Модифицированная синусоида – низкое качество выходного напряжения, применяется для потребителей не чувствительных к качеству напряжения (лампочки, телевизоры, отопительные приборы, зарядные устройства).

Чистая синусоида – высокое качество выходного напряжения, подходит для всех потребителей, в том числе и для электродвигателей и точного оборудования.

Трехфазный – преобразовывает постоянный ток в переменный трёхфазный 380 V.

Сетевой – применяется на мощных ветростанциях для выхода электроэнергии в общественную сеть.

Это основное оборудование необходимое для работы ветростанции, из дополнительного оборудования можно отметить автоматический переключатель источника питания (АВР).

АВР – переключатель, позволяет переключить в автоматическом режиме источник питания для потребителей. При отключении основного источника электроэнергии в данном случае ветроустановки переключает потребителей на аварийный генератор или бытовую электросеть.

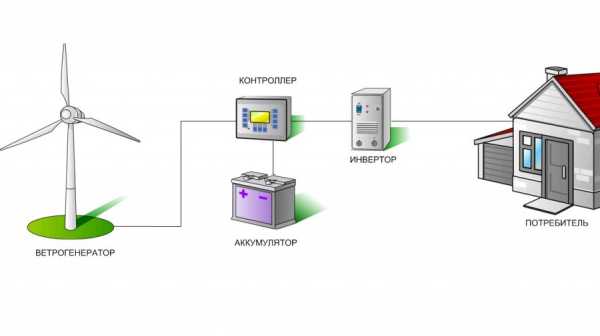

Общая схема подключения ветрогенератора

На рисунке схематически показан принцип подключения компонентов установки.

Схема подключения однофазного ветрогенератора.

В данном случае потребители энергии полностью зависят от работы ветряка и ёмкости аккумуляторов.

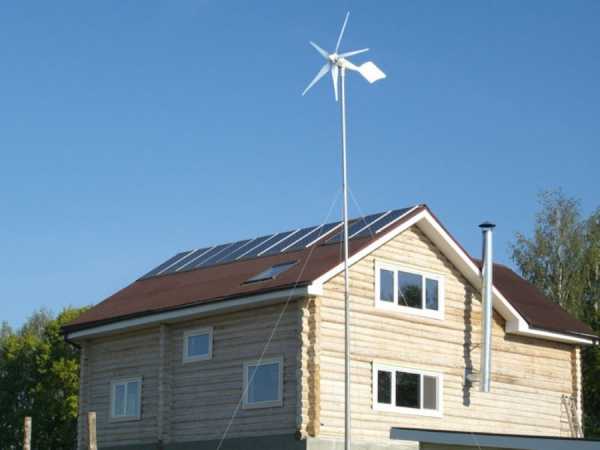

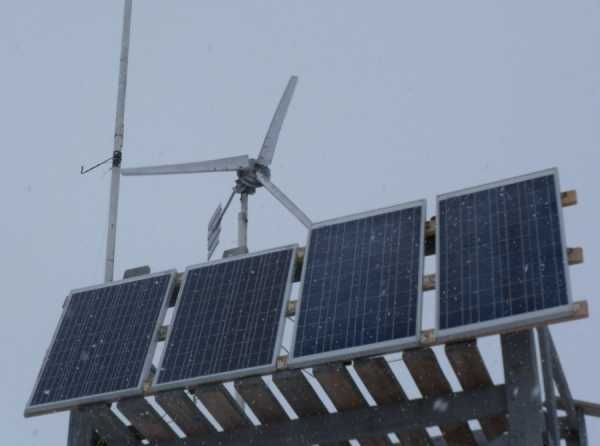

Гибридная система подключения с солнечной панелью.

В данном случае в систему дополнительно подключена солнечная панель, что повышает производительность установки.

В отличие от первого варианта система не зависит полностью от работы ветрогенератора, и аккумуляторы также заряжаются от солнечной панели.

Схема подключения ветрогенератора с резервным генератором.

Вариант подключения с резервным бензиновым (дизельным) генератором, в данном случае при снижении заряда аккумуляторов АВР (автоматический переключатель источника питания) запускает резервный генератор.

Схема подключения ветрогенератора с резервным питанием из сети.

Следующий вариант системы с подключением к сети. В этом случае, когда ветра нет, и генератор не может набрать рабочую скорость, АВР переключает потребителей на сеть. При отключении электроэнергии в сети, АВР переключает потребителей на питание от аккумуляторов установки.

Это основные примеры схем подключения ветрогенератора.

sam-stroitel.com

Схема работы и подключения ветрогенераторов

Для питания электроприемников от ветроустановки необходимо осуществить подключение ее к нагрузке. Бывают не сетевые (без подключения к общественной сети) и сетевые (с подключением к общественной сети) схемы подключения инверторов напряжения. Рассмотрим их.

Не сетевая схема подключения

Данная схема подключения позволит частично или полностью использовать автономное электропитание. При такой схеме подключения совершенно неважно наличие общественной электросети.

В данной системе питание потребителей осуществляется с помощью инвертора напряжения или тока напрямую от ветряной электростанции или аккумуляторных батарей.

Сетевая схема подключения

Подключение таких систем целесообразно выполнять при большой мощности ветроустановки или довольно малой мощности потребителей. Такое подключение позволяет не только питать приемники электроэнергии от общественной сети, но и при излишней выработке энергии ветряной электростанции (солнечной электростанции или их комбинаций) продавать электроэнергию по так называемому «зеленому тарифу».

Аккумуляторные батареи

Как их часто еще обозначают АБ или АКБ – накапливают выработанную ветрогенератором электроэнергию. Их главной задачей есть хранение энергии в промежутке между ее выработкой и потреблением. Если емкость аккумуляторной батареи будет мала, то она быстро зарядится и последующая выработка энергии будет бессмысленна, так как хранить ее будет негде. При питании от такой батареи потребителей возникнет обратная ситуация – она слишком быстро разрядится, соответственно не позволит питать от нее нагрузку длительное время. Поэтому следует выбирать аккумуляторные батареи большой емкости, для устранения перечисленных выше недостатков. Если купить аккумуляторы огромной емкости, то они никогда не будут заряжаться на полную емкость. Также емкость аккумуляторов влияет на их стоимость и габариты. При длительном хранении электрической энергии аккумуляторные батареи саморазряжаются, что также нужно учитывать. Поэтому для правильного выбора данных устройств необходимо проанализировать все варианты, чтоб подобрать наиболее оптимальный вариант именно для вашей системы, в зависимости от требований, которые вы задаете для вашей системы.

Емкость аккумуляторной батареи

Емкость должна быть такой, чтоб при работе солнечной или ветряной электростанции при максимальной мощности заряда (или потребления) электроэнергии заряд – разряд аккумуляторной батареи должен составлять не менее 10 часов (что является обязательным условием для AGM, кислотных, щелевых, гелевых и свинцовых батарей). Как пример, если мощность ветряка будет 5 кВт, то емкость аккумулятора должна составить не менее 50 кВт-часов.

Инвертор напряжения

Это устройство необходимо чтоб преобразовать постоянный ток аккумулятора в переменный промышленной частоты (для бытовых потребителей 220 В 50 Гц). Именно к инвертору подключаются потребители электрической энергии.

Немаловажным фактором является и правильный выбор инвертора напряжения или тока по мощности. Если мощность инвертора 5 кВт, то вы не можете подключить к нему нагрузку в 7 кВт. То есть максимальная суммарная нагрузка на инвертор не должна превышать 5 кВт. Если, к примеру, вам необходимо подключить бойлер мощностью 4 кВт и чайник 2 кВт то у вас есть два выхода – либо увеличить мощность инвертора (до 6-7 кВт) или же подключать нагрузку поочередно – сначала бойлер, а потом чайник, или наоборот. Если в инверторов слишком большой разброс в мощностях (например, 7 кВт и следующий 14 кВт) можно использовать параллельную работу частотных преобразователей.

Не следует также забывать, что в инверторов есть еще и напряжение собственных нужд, которые в нашем случае составляют примерно 5-10% электроэнергии. Если же мощность на выходе инвертора составляет 5 кВт, то необходимая мощность аккумуляторной батареи возрастет до 5,2 – 5,5 кВт. Поэтому необходим инвертор или группа инверторов тока или напряжения, которые смогут обеспечить нормальное подключение всех потребителей.

Основные характеристики ветроустановки

Данную систему можно охарактеризовать следующим образом:

Силой ветра;
Мощностью ветрогенератора;
Мощностью аккумуляторных батарей;
Мощностью инвертора;

Каждый из компонентов системы работает независимо от других компонентов, но оказывает важное влияние на работоспособность системы в целом. Для правильного расчета и, как следствие, успешной работы системы необходимо четко сформулировать задачи, которые необходимо решить при проектировании, а также собрать правильные исходные данные для расчета.

elenergi.ru

технология сборки ветряка и разбор ошибок

Схема подключения ветрогенератора | Сам Себе Строитель

При установке ветрогенератора очень важно его правильно подключить к потребителям.

Существует несколько вариантов схем подключения в зависимости от дополнительного оборудования системы.

Минимальный комплект ветроустановки состоит из комплектующих:

Ветрогенератор.
Контроллер.
Аккумулятор.

Инвертор.

Кабеля и предохранители.

Ветрогенератор – используется для заряда аккумуляторных батарей, генератор вырабатывает переменный ток. Напряжение и сила тока генератора зависят от мощности генератора и силы ветра. Высота мачты, на которой расположен генератор, также играет важную роль, чем выше мачта, тем стабильней воздушный поток и больше вероятность работы ветрогенератора при слабом ветре.

Контроллер – преобразовывает переменный ток, в постоянный который необходим для заряда аккумуляторных батарей.

Аккумуляторы – служат накопителями энергии, потребление энергии идёт от аккумуляторов.

Инвертор – преобразователь постоянного тока в переменный. На вход инвертора поступает постоянный ток от аккумуляторов 12V или 24 V, а на выходе переменный 220V который потребляют большинство бытовых электроприборов.

В свою очередь инверторы бывают нескольких типов:

Трехфазный – преобразовывает постоянный ток в переменный трёхфазный 380 V.

Сетевой – применяется на мощных ветростанциях для выхода электроэнергии в общественную сеть.

АВР – переключатель, позволяет переключить в автоматическом режиме источник питания для потребителей. При отключении основного источника электроэнергии в данном случае ветроустановки переключает потребителей на аварийный генератор или бытовую электросеть.

Общая схема подключения ветрогенератора.

На рисунке схематически показан принцип подключения компонентов установки.

Схема подключения однофазного ветрогенератора.

В данном случае потребители энергии полностью зависят от работы ветряка и ёмкости аккумуляторов.

Гибридная система подключения с солнечной панелью.

Схема подключения ветрогенератора с резервным генератором.

Схема подключения ветрогенератора с резервным питанием из сети.

Это основные примеры схем подключения ветрогенератора.

Популярные самоделки из этой рубрики

Cамодельный генератор для ветряка…

Бензогенератор своими руками…

Солнечная электростанция своими руками: фото сборк…

Тепловая мини электростанция: генератор на элемент…

Солнечный водонагреватель своими руками…

Самодельный солнечный коллектор своими руками…

Ветрогенератор из мотор колеса: фото с описанием…

Солнечная батарея своими руками: фото изготовления…

Самодельный ветрогенератор из генератора от тракто…

Ветрогенератор из шуруповёрта…

Солнечный коллектор из банок: чертежи, фото…

Как самому сделать солнечную батарею…

sam-stroitel.com

Улучшенный контроллер заряд

10i5.ru

Ветрогенератор для дома — 100 фото самодельных и фирменных устройств

Ветрогенератор – хорошая задумка для загородного дома. Он экономит элекроэнергию и не вредит окружающей среде. Раньше ветряной генератор для жилого коттеджа был диковинкой, инновацией, но сейчас встречается довольно часто.

Для выбора ветрогенератора необходимо понять, что это вообще такое, каких видов встречается и что нужно для их окупаемости и правильной работы. Наверняка вы уже видели сюрреалистичные фото ветрогенератора в интернете или кадры из фильма и заинтересовались этим прекрасным источником альтернативной энергии.

Давайте рассмотрим, как работает ветрогенератор. Воздушный поток вращает лопасти ротора, зафиксированного на валу самого ветрогенератора. В его обмотке и происходит генерация электрического тока. Электроэнергия скапливается в аккумуляторах и затем подается в обслуживаемый частный дом.

Краткое содержимое статьи:

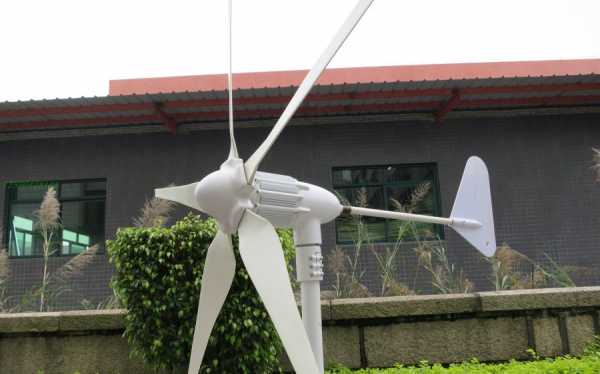

Устройство ветрогенератора
Контроллер, который находится после генератора, преобразует трехфазный переменный ток в постоянный. Контроллер отвечает за управление током во всей электрической цепи, может переключать его для зарядки аккумуляторов.
Затем ток попадает на инвертор, где из постоянного преобразуется в переменный. Все это приводит к незначительным энергопотерям – около 20%
Комплектация ветрогенераторов для дома
Ротор. Делятся на двух-, трех- и многолопастные;
Редуктор. Регулирует с какой скоростью вращается ротор;
Аккумулятор. Сбор или расход энергии;
Инвертор. Преобразует ток из постоянного в переменный;
Кожух. Защищает ветряк от негативных природных факторов;
«Хвост». Необходим, чтобы поворачивать ветрогенератор в сторону движения ветра;

Как рассчитать эффективность ветрогенератора
Ветер – переменчивое явление и зависит от природных условий и особенностей климата. Иногда он дует очень сильно, а в другой момент практически нулевой. Поэтому сначала стоит понять, нужен ли вообще ветряк в данном месте, рентабелен ли он.

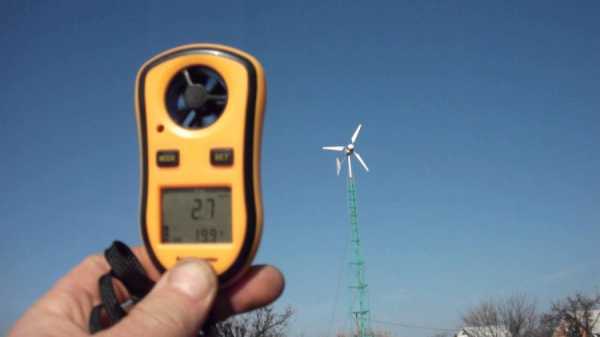

Необходимо знать среднюю за год скорость ветра в изучаемом месте. Если она окажется меньше 4 м/с, то покупать ветроэлектростанцию не стоит, это не окупит своих вложений. Если же ветра достаточно, необходимо правильно выбрать мощность установки.
Посчитаем среднее потребление электроэнергии для одной семьи. Примерное значение будет 100-300 киловатт за месяц. При среднегодовой скорости ветра в регионе 5-8 метров в секунду нужен ветрогенератор мощность до 3 кВт. Зимой, когда ветер будет сильнее, производство электроэнергии усилится.
От мощности и КПД ветрогенераторов будет зависеть их стоимость. Она колеблется от 2000 до 8000 долларов за 1кВ электроэнергии. В эксплуатации ветряк экономичнее бензинового генератора.

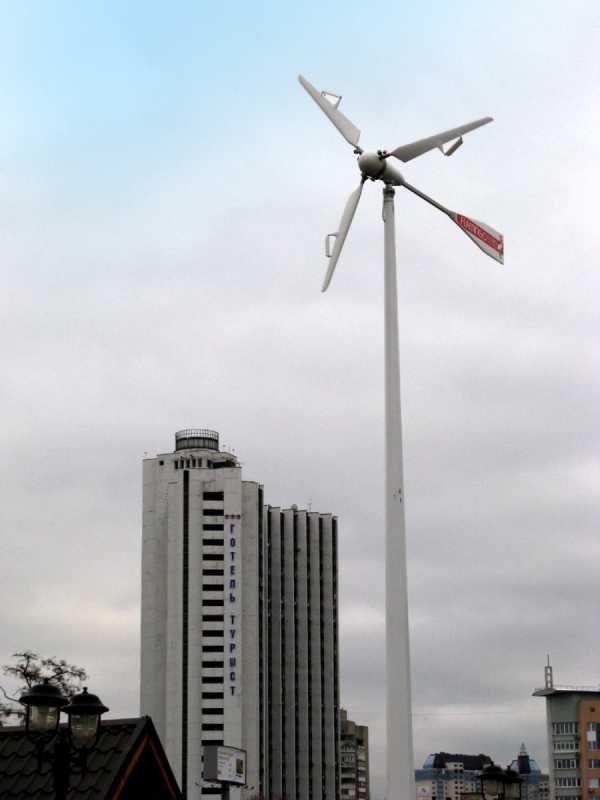

Ветрогенераторы с горизонтальной осью вращения оптимально размещать на уровне 25 – 35 метров над землей. Вертикальные ветрогенераторы можно размещать на поверхности земли.

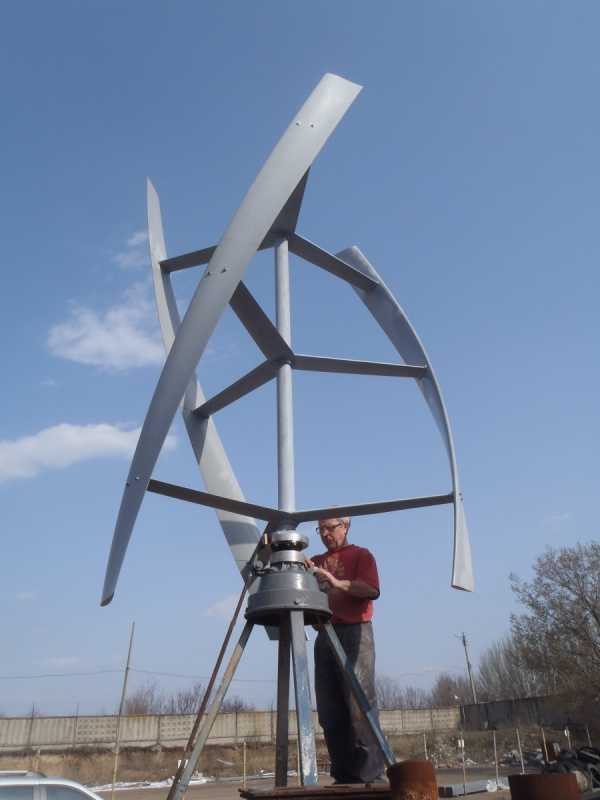

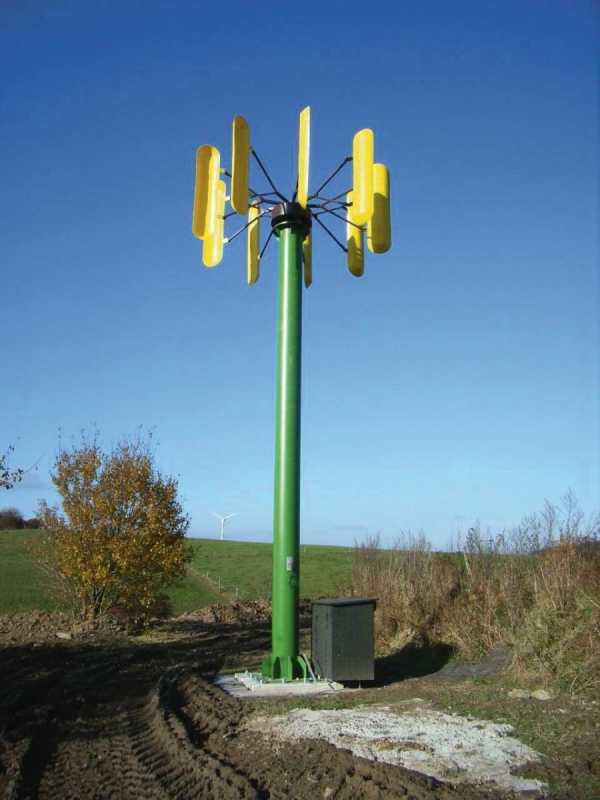

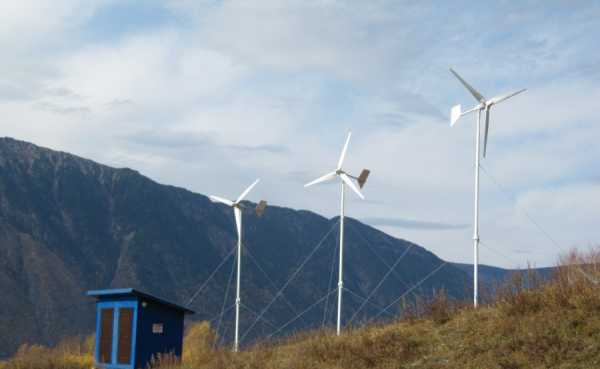

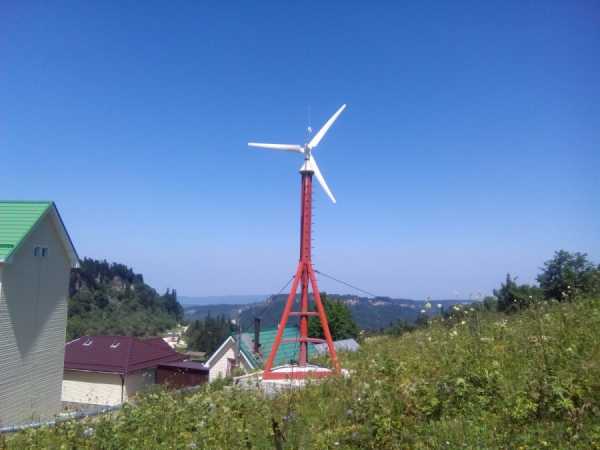

Вертикальные ветряные установки размещать достаточно легко, чего нельзя сказать о горизонтальных. Эти установки нуждаются в специальных мачтах, которые крепятся растяжками и стоят на фундаменте.

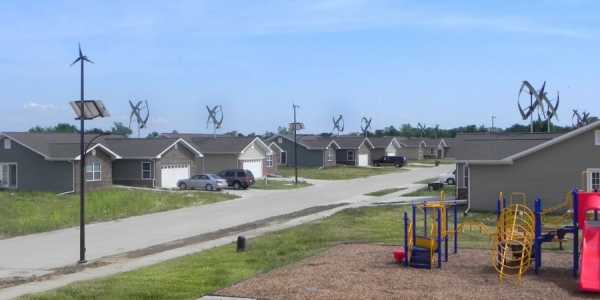

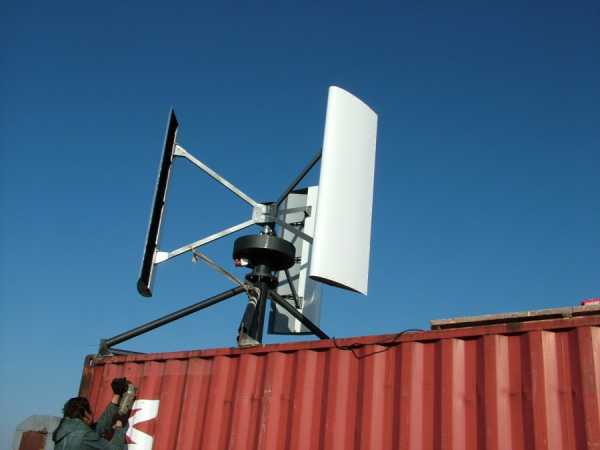

Установка мощного ветрогенератора осуществляется с помощью крана. Это достаточно трудоемкий процесс, поэтому ветряки для жилых домов предпочитают делать без мачт. Дешевле всего обходятся ветрогенераторы с вертикальной осью вращения. Они хорошо функционируют даже если ветер слабый.
Эти установки относительно новые и пока можно говорить только о низкой стоимости, низком уровне шума и, к сожалению, низкой эффективности.

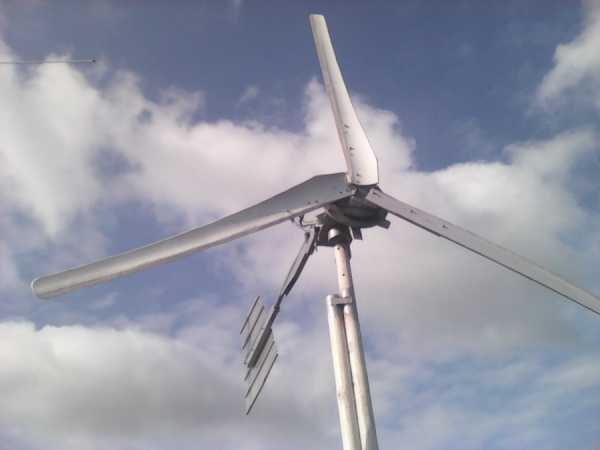

Мачта для ветрогенератора легко изготавливается самостоятельно. Но остальное оборудование должно быть фабричным. Конечно, есть мастера с «золотыми руками», которые делают ветряки из старой техники.
Материалом служат и электродвигатели, и генераторы от автомобилей, и даже колеса от электровелосипедов. Но такие установки всегда получаются менее эффективными, чем заводские. И это ненадежно.
И еще следует знать, что чем больше лопасти и чем мощнее генератор, тем больше электроэнергии может производить установка. Это было бы хорошо, если бы не увеличивало стоимость. Поэтому прежде, чем начать разбираться в том, как выбрать ветрогенератор для дома, необходимо точно знать необходимую мощность.
Размещение и эксплуатация
Неизбежно возникнет вопрос: где же ветряк будет установлен? Вот пункты, которые необходимо учесть:

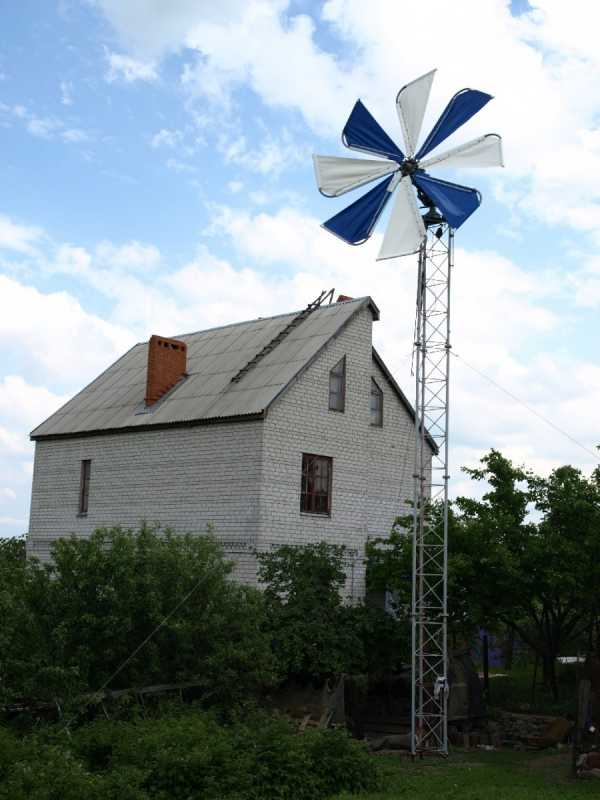

В идеале ветрогенератор следует устанавливать выше уровня земли
Поблизости не должно быть сооружений, деревьев и всего, что снижает производительность
Хорошо, если ветроустановка будет отдалена от жилых домов на несколько десятков метров. Ветрогенераторы не просто шумные, они еще и издают инфразвук, что ощущается как низкий гул.
Как подключить ветрогенератор к сети
В России, с ее долгой зимой и постоянными ветрами, отдают предпочтения вертикальному ветрогенератору. Схема подключения ветрогенератора достаточно простая: его устанавливают на земле или низкой мачте.
Ветрогенератор можно и сразу подключить к бойлеру, минуя инвертор и аккумуляторы. Все это легко выполнить самостоятельно.
Минусы ветрогенераторов
Проблемы в эксплуатации
Ветрогенераторы довольно шумные
Порывистый ветер и обледенение могут повредить детали ветрогенератора

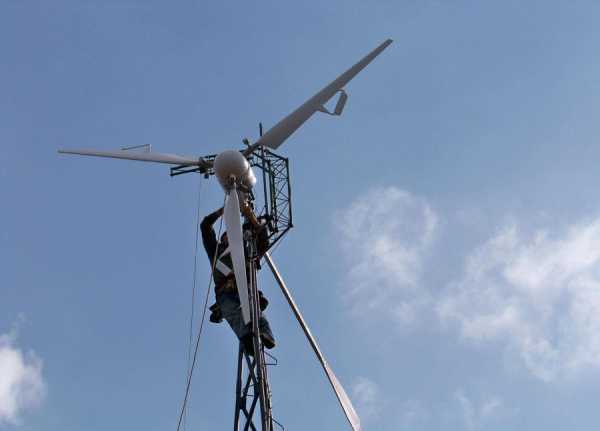

Ветрогенератор требует регулярного обслуживания и замены деталей
Мачту обязательно нужно заземлить и поставить на нее молниеотвод
На ней также обязательно необходима сигнальная лампочка для малой авиации
Преимущества ветряных установок
Не требуют платы за используемые источники энергии;
Достаточно автономны;
Ветряная установка может эксплуатироваться в большинстве регионов;
Долговечны, не требуют частых замен и ремонта;
Альтернативная энергетика активно развивается и уже сейчас понятно, что у ветрогенераторов большое будущее. Они полностью автономны, не требуют невозобновляемых источников энергии и не загрязняют окружающую среду. Когда-нибудь частный жилой дом с ветряной установкой и солнечными панелями будет выглядеть вполне обыденно.

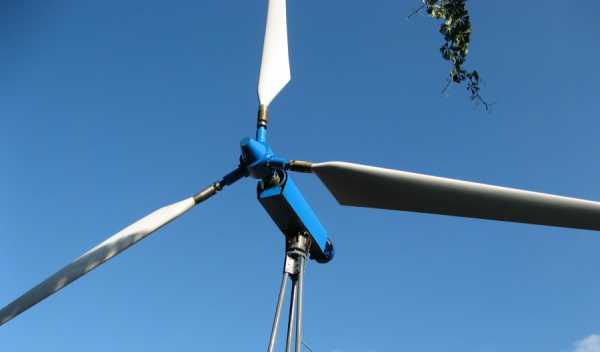

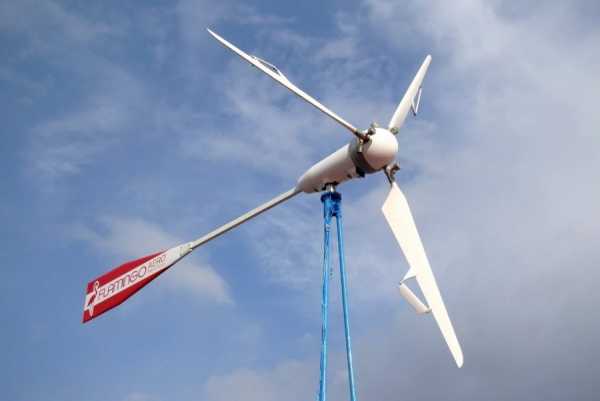

Фото ветрогенераторов для дома
electrikmaster.ru
Схемы подключения ветрогенераторов и солнечных панелей с основной сетью

Подробности
Опубликовано 19.12.2014 16:52
В зависимости от ваших условий, существуют различные схемы подключения ветряков и солнечных батарей.
Система №1 Схема с аккумуляторными батареями и вводом основной сети
Основными компонентами являются:
1.   Ветряная турбина
2.   Солнечные панели (не обязательно)
3.   Система управления
4.   Инвертор
5.   Аккумуляторная батарея
6.   Подключение основной электрической сети
В первой системе генерируемая мощность идет на зарядку аккумуляторных батарей. Как только аккумуляторы заряжены до определенного уровня, генерирующая мощность будет преобразована в 220 В переменного напряжения, для питания электроприборов в доме. Таким образом, снижается нагрузка на основную электрическую сеть. Если аккумуляторы разряжены, а ветра и солнца в данный момент нет, система перейдет на питания от основной сети.
В критических случаях может быть использована энергия аккумуляторов. Система также имеет опцию запуска дизель-генератора, который может быть подключен вместо основной сети.

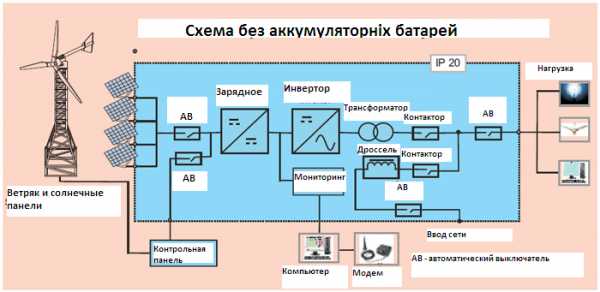

Система№2 Схема без аккумуляторной батареи с вводом основной сети
Основными компонентами являются:
1. Ветряная турбина
2.   Солнечные панели (не обязательно)
3.   Система управления
4.   Инвертор
5.   Подключение основной электрической сети
В этой системе генерируемая мощность непосредственно преобразуется в питающее напряжение, для домашних электроприборов. Аккумуляторные батареи в схеме отсутствуют. Как и в первом случае имеется опция запуска генератора.

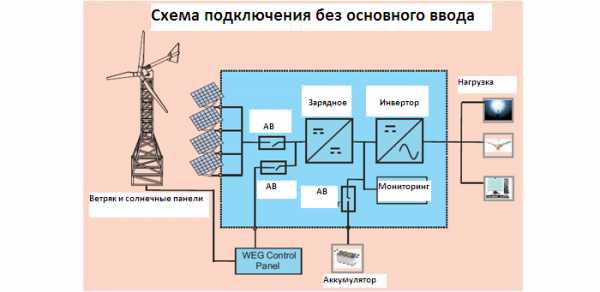

Система №3 Схема без ввода основной сети
Основными компонентами являются:

1. Ветряная турбина
2.   Солнечные панели (не обязательно)
3.   Система управления
4.   Инвертор
5.   Аккумуляторные батареи

В данной схеме отсутствует подключение основной электрической сети, все электроприборы и аккумулятор питаются от ветротурбин и солнечных панелей.
< Назад
Вперёд >
myelectro.com.ua
прямое соединение ветряка с аккумулятором

как правильно подсоединять трехфазный контроллер?
уже прочитали: 509
Эксплуатация устройства
Порядок подключения является важным моментом эксплуатации устройства, от которого зависит возможность выполнения комплектом своих функций, сохранность оборудования в рабочем состоянии и долговечность аппаратуры. Неправильное подключение может вывести из строя отдельные узлы, аккумуляторные батареи. Для того, чтобы исключить возможность ошибки, надо заранее уяснить себе схему присоединения элементов комплекса друг к другу, правильное подключение балласта и нагрузки.
Как правильно подключить ветрогенератор?
Прежде, чем начинать рассмотрение правил подключения, надо определиться с составом комплекта. представляет собой целую систему оборудования, из которого вращающийся ветряк — только преобразователь энергии ветра во вращательное движение, заставляющее функционировать генератор.
Дальше напряжение подается на контроллер сигнала. Это прибор, следящий за состоянием аккумуляторных батарей. Если они загружены полностью, контроллер переключает их с режима зарядки на режим потребления, параллельно включая балластное сопротивление (потребитель) для снятия лишнего заряда.
Напряжение с аккумуляторов идет на инвертор, который преобразует постоянный ток аккумуляторов в стандартные 220 В, 50 Гц, которые питают бытовую технику, освещение и прочие приборы потребления.
Основные схемы
Возможны различные схемы подключения ветрогенератора. Основная коммутация остается неизменной, варианты касаются только присутствия дополнительного источника энергии. Различают:
питание только от ветроустановки
ветрогенератор работает в паре с сетевым электричеством. При разряде аккумуляторов происходит переключение на сетевые ресурсы, после зарядки батарей установка вновь переключается на обеспечение потребителей
подключение параллельно с бензогенератором. Разряд батарей инициирует запуск бензогенератора, затем обратное подключение ветряка

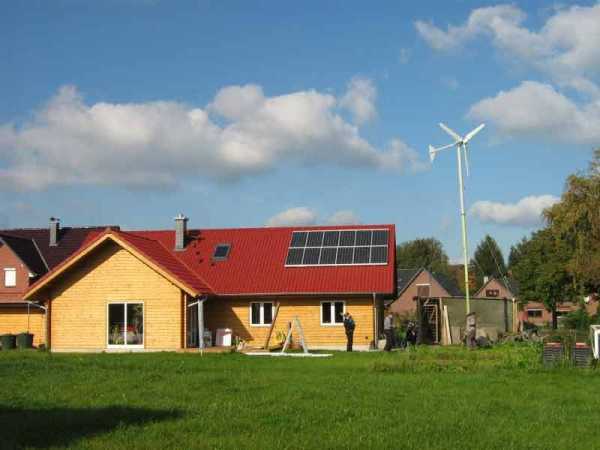

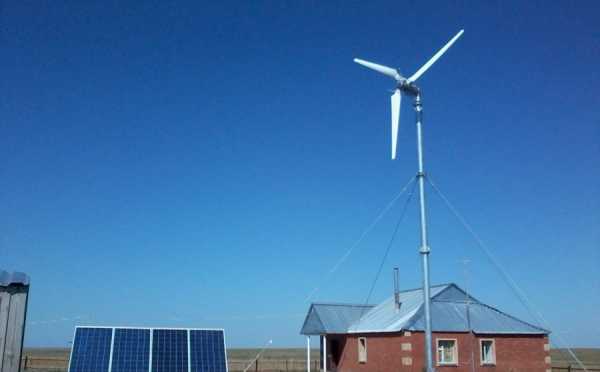

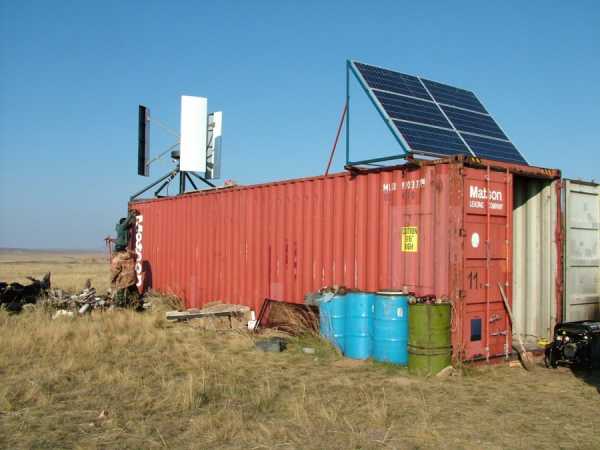

параллельное подключение с солнечными батареями. Один из наиболее часто встречающихся комплектов. Используются солнечные батареи, работающие параллельно с ветряком и, по необходимости, берущие на себя основное обеспечение потребителей
на Западе излишки выработанной энергии сбрасываются в сеть, за что владелец ветряка получает некоторую плату. В России такого оборудования пока не имеется, поэтому излишки попросту утилизируются с помощью балластных сопротивлений.
Сетевая схема подключения
Сетевая схема представлена в двух вариантах:
сетевая схема . Выработанная энергия отдается в сеть, а потребители питаются из нее. Владелец платит только за разницу между выработанной и потребленной энергией. В России такой вариант не реализован
сетевая схема с аккумуляторами. В данном случае подключение к сети используется только при разряде аккумуляторов, т.е. сетевые ресурсы используются как гарантия.
Такая схема подключения имеет свои достоинства и недостатки, но для того, чтобы она была действительно выгодной, надо, чтобы выработанной энергии хватало на обеспечение большого количества потребителей, а оборудование стоило довольно дешево. В противном случае проще постоянно пользоваться сетевой энергией, а ветряк держать на случай внезапных перебоев. Так будет надежнее, проще и появится возможность увеличить срок службы ветрогенератора.
Как подключить контроллер к ветрогенератору?
— это самый первый прибор, на который подается напряжение, выработанное генератором. Подключение контроллера производится посредством специальных клемм. Генератор подключается ко входу, а выходные клеммы соединяются с аккумуляторными батареями.
Мнение эксперта
Специалист портала Energo.House
Функции контроллера могут быть значительно расширены, он способен производить мониторинг состояния аккумуляторов, следить за напряжением от генератора и вовремя переключать систему на сетевое питание.
Функционал контроллера полностью зависит от того, кто его собирал (заводское исполнение или самоделка), от типа конструкции, модели и т.д.
Существует множество схем для самостоятельного изготовления, в которых всего несколько простых деталей. Такие схемы легко реализуются даже людьми с начальной подготовкой, они надежны и нетребовательны. При самостоятельном изготовлении ветряка такие схемы обеспечивают полноценное функционирование, а отсутствие каких-то дополнительных возможностей не является значительным минусом. Чем меньше элементов в схеме, тем она надежнее и меньше подвержена отказам или поломкам, поэтому вариант наиболее удачный.
10i5.ru
No related posts.
