Что такое реле времени (далее Р.В.) с задержкой

Обычное реле предназначается для включения устройств после поступления сигнала. Реле времени срабатывает не сразу, а после прохождения промежутка времени заданного при его изготовлении  или настройки. Если выполнено с задержкой, то перед включением или отключением отсчитывается еще один период. Он тоже либо предусматривается при изготовлении прибора либо настраивается (программируется).

ТЕСТ:

4 вопроса для проверки теории

1. Есть возможность использовать реле с задержкой как обычное реле?

а) Нельзя, это абсолютно разные устройства.

б) Да, для этого настраиваем задержку на ноль. (верный)

2. Отличаются ли реле с задержкой включения и выключения?

а) Да, первые отрабатывают задержку перед запуском основного таймера, вторые только выдерживают время после команды на выключение. (верный)

б) Нет.

3. Возможна замена реле с задержкой выключения на реле с задержкой включения?

а) Нет это разные устройства. (верный)

б) Да.

4. Реле с задержкой включения можно ли заменить на два обычных реле времени?

а) Да если их правильно подключить. (верный).

б) Нет.

Важно знать — реле с задержкой включения и выключения 2 разных устройства

Обычное реле времени включает смонтированное после них устройство на установленный при настройке промежуток времени. Устройства с задержкой работают не так.

С задержкой выключения — 1 реле, работающее навыворот

1. На реле подается сигнал о выключении устройства.
2. Начинается отсчет времени задержки, после того как период истек устройство выключается.

Если такое реле смонтировано перед обычной лампой то она будет гаснуть не сразу после того как сработал выключатель а после прохождения времени задержки.

С задержкой включения — 2 устройства в одном

1. На реле подается сигнал, он включает его механизм или электронную схему.
2. Сразу отсчитывается время задержки.
3. После того как время отсчитано реле включает подключенное устройство на заданное время.

Фактически это два реле времени включенные последовательно.

12 Вариантов использования реле дома

Схема подключения РВ на 2 выключателя с задержкой выключения 220в

Реле с задержкой выключения возможно применить для того, чтобы не забывать выключать свет в кладовой или на лестничной площадки. Для этого подключаем светильник через него.

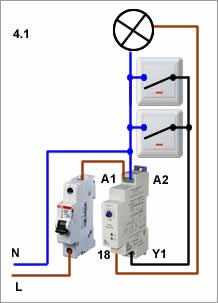

Схема подключения освещения через реле задержки выключения

Чтобы схема работала корректно вместо обычных выключателей нужно использовать переключатели без фиксации в замкнутом положении. Подойдут и обычные кнопки.

Схема работает следующим образом.

1. Входя в помещение, вы замыкаете выключатель, включая освещение.
2. Выключатель не фиксируется в замкнутом положении то, отпустив клавишу выключателя, вы сразу прерываете подачу электроэнергии.
3. Выключения освещения не происходит, лампы подключены через реле с задержкой выключения.
4. Освещение отключится только после того как пройдет заданное время.
5. Для защиты перед реле установлен автоматический выключатель, он обесточит устройство, если ток повысится выше заданного при коротком замыкании (согласно ПУЭ пункт 7 3.1.14-19).

Эта схема удобна для длинных коридоров. Освещение можно будет включить с двух сторон помещения. Если такая возможность не нужна, то выключатель можно оставить один.

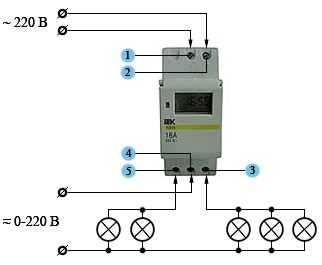

2 вариант — схема задержка включения лампы накаливания 220в на реле самостоятельно собранном

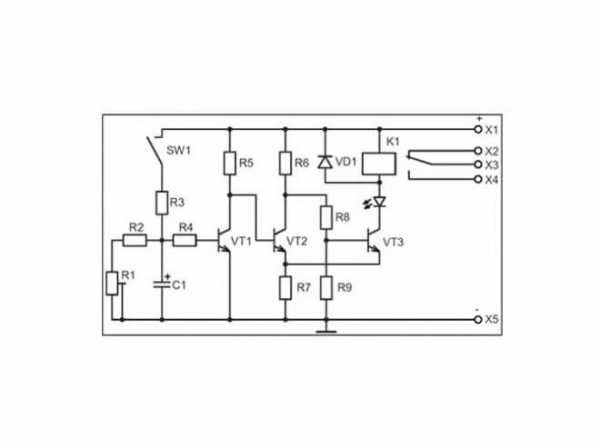

Эта схема подходит для тех, кто любит мастерить и знаком с радиоэлектроникой. В ней вместо готового устройства, рассчитанное на питание от

сети 220 вольт, мы используем реле на 12 как более безопасное. Изготавливаем реле из стандартного электромагнитного с одной контактной группой. Схема переделки и внешний вид прибора показаны на рисунке ниже.

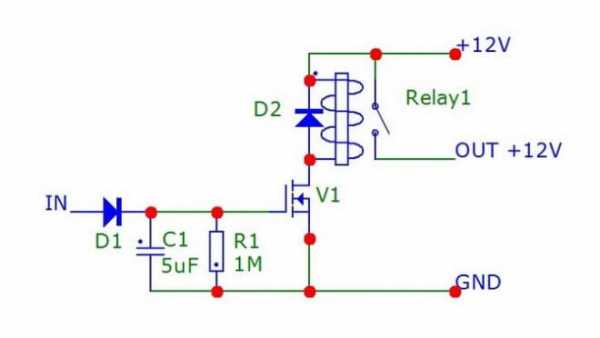

Переделка стандартного реле в реле временит с выдержкой 2 минуты

Приведенная схема не рассчитана на работу с мощной нагрузкой из-за ограниченных возможностей контактной группы. Если такая потребность возникает, то нужно ввести промежуточное реле. Нет различия в марках, применимы отечественные РПЛ, РПУ-2М, РП, РЭП или импортные (сегодня их больше на рынке и цена на них ниже, три самых лучших реле с алиэкспресс мы представим ниже).

Габаритные размеры и принципиальная схема

Посмотрите на картинке: стандартное промежуточное реле. Чтобы вписать его в нашу схему подключаем контакты «N» и «А» не к точкам «L» и «N» а в точки «30» и «87» на предыдущей схеме.

РВ с задержкой включения 220в еще 2 схемы для управления освещением

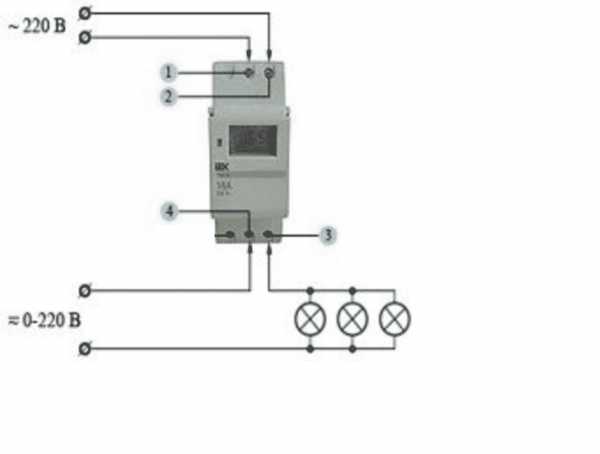

2 вариант устройства для управления освещением собран на многофункциональных цифровых реле.

Управление освещением на цифровых реле

У цифровых реле гораздо больше возможностей. Задержку получиться выставить не на 10 15 минут, а на длительность больше суток. Есть возможность установить время когда будет включаться свет. 1 вариант подойдет для управления уличным освещением на приусадебном участке. Настраиваем реле для включения в 17 часов и отработки задержки, 13 часов. Уличные фонари будут гореть все ночью, а с рассветом погаснут.

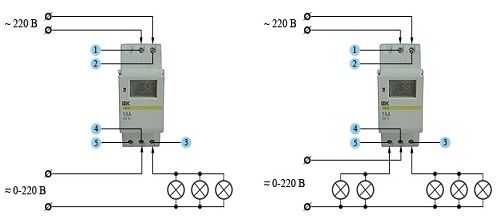

Аппарат подключается и для работы с двумя управляемыми сетями, как на второй схеме. Два канала настраиваются абсолютно независимо.

РВ 220в на элементе от Schneider или другом, экономия электроэнергии до 10 % для кондиционера,

Часто кондиционер включают при открытом окне, так они работают вхолостую и тратят электроэнергию. Выход из ситуации — установка датчика на створке рамы и связь его с линией питания. Но, такой подход тоже не очень верный.

Если вы будете открывать окно на небольшой промежуток времени (впустить кота) то кондиционер будет выключаться, а потом включаться снова. Потребление тока в режиме «пуск-стоп» возрастает, такая работа также не увеличивает долговечность устройства.

Избегаем проблем установив в цепи «датчик-выключатель кондиционера» реле с задержкой выключения. Схема приведена ниже.

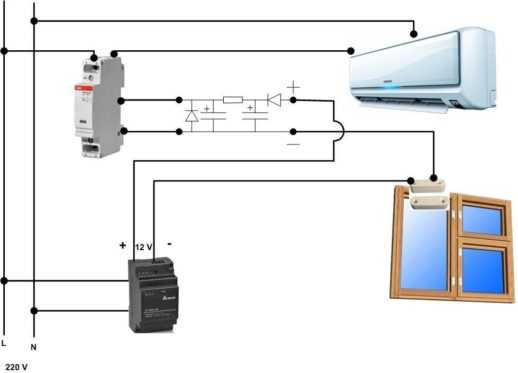

Схема включения реле с задержкой выключения для датчика на окне и кондиционера

Схема даже не предусматривает специального реле с задержкой, его функции выполняет обычное промежуточное. Работает она следующим образом.

1. При открытии окна замыкаются контакты, подается напряжение на реле.
2. Ток, необходимый для срабатывания, сразу не поступает на соответствующие выводы, а тратиться для зарядки конденсаторов. Для развязки в
   схему включены диоды.
3. После того как конденсаторы зарядятся величина тока поднимается до значения нужного для срабатывания реле. Реле отключает кондиционер.
4. Если окно уже закрыто, то после разрядки конденсаторов (за счет минимального прохода тока в обратном направлении через диод), реле снова подает напряжение на кондиционер.

Р. задержки включения 220в 2 вариант ремонта для холодильника.

Если трудно отыскать штатный датчик температуры затруднительно, вариант — установить любой подходящий. А для того чтобы компрессор не включался-выключался монтируем такую же схему как и для кондиционера.

Модернизация управления 4 стеклоподъемниками

Штатно в машине стеклоподъемники не работают при отключенном зажигании. Возможен случай — остановившись на несколько секунд, мы не можем открыть окно, чтобы рассчитаться с оператором заправки. Для исключения ситуации модернизируем  схему управления электрооборудованием, установив реле задержки выключения

.

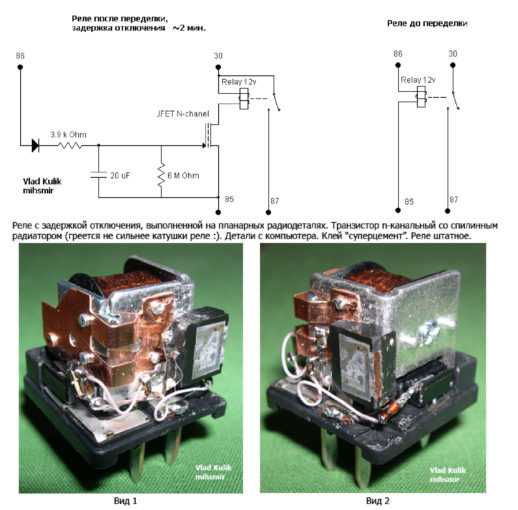

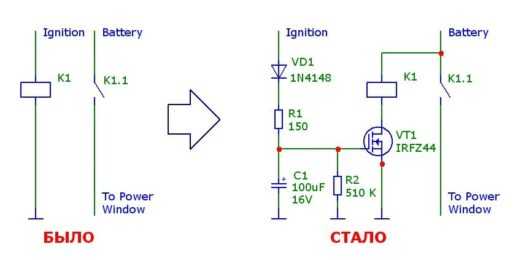

Установка реле с задержкой вместо штатного реле управления стеклоподъемниками

Вариант самодельного реле времени с задержкой на 24 вольта

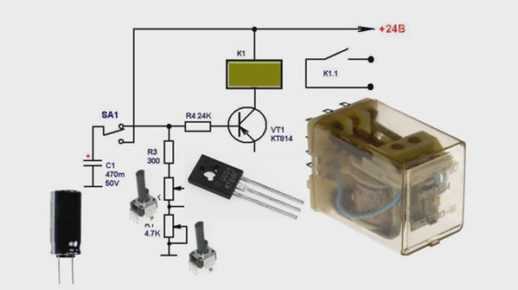

Предыдущая схема предусматривала питание от блока на 12 вольт. Предлагаем еще вариант, с питанием от сети 24 в. Он подойдет для грузовых автомобилей, в их сети такое напряжение.

Реле с задержкой выключения на 24 вольта

Устройство собирается на отечественных элементах, монтаж навесом. С помощью переменного резистора (он в самом низу схемы) регулируется время задержки выключения.

3-я схема управление стеклоподъемниками на импортных деталях

Если возникают проблемы с приобретением отечественных радиоэлементов, собираем реле с задержкой на импортных. Детали выпаяны из плат вышедшего из строя компьютера. Ниже схема.

Схема управления стеклоподъемниками на деталях от материнской платы компьютера

Работает устройство аналогично. Изменяя емкость конденсатора С1 или резистора R2 регулируем  время задержки.

Реле времени своими руками

Р. задержки выключения 220в вентилятора за 1 час своими руками

Еще один вариант использования реле с задержкой — управление вентилятором или вытяжкой в душе или уборной. Вот схема для сборки самостоятельно.

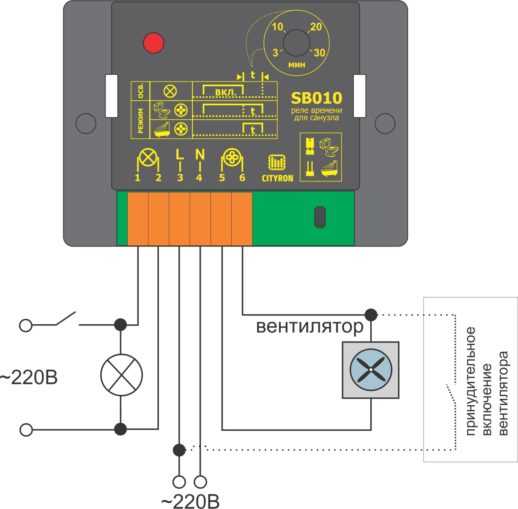

Схема управления вентилятором в душе или уборной

Работает она в двух режимах выбираемых с помощью переключателя на реле. Сигнал для срабатывания реле — подача напряжения на освещение комнаты.

Для душа:

1. В помещении включается освещение.
2. Вы пользуетесь ванной.
3. Выйдя, вы выключили свет.
4. Начинается отработка времени задержки (пока накопится пар).
5. После задержки включается вентилятор на время необходимое для удаления пара.

Для уборной:

1. После того как зажегся свет начинается отсчет времени.
2. Через полминуты или больше (зависит от настроек) включится вытяжка.
3. Вентилятор работает в протяжении программно заданного времени.

Р. врем. с задержкой выключения варианты 2 и 3, 220в для вытяжки

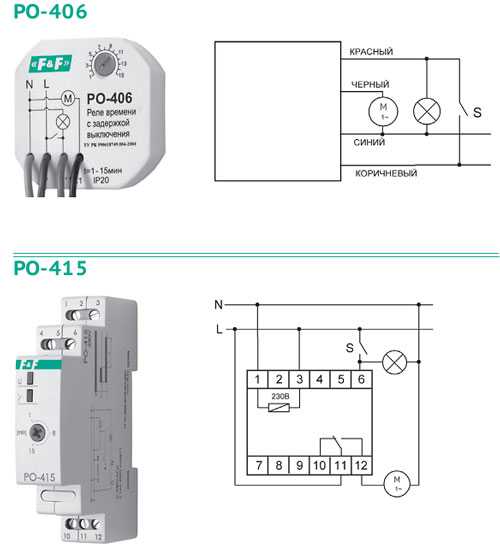

Предложенную схему есть возможность собрать и на импортных реле, два варианта представлены ниже.

Подключение вытяжки на импортных реле

Алгоритм работы данных схем следующий.

1. Одновременно с включением освещения включается вытяжка.
2. После того как освещение выключено начинается отсчет времени.
3. Когда задержка прошла, вентилятор обесточивается.

Приборы настраиваются на время работы после выключения света то 15 минут. Для изменения задержки достаточно провернуть крестообразной отверткой или любым аналогичным инструментом ручку на их панели.

Схема для вытяжки РВ с задержкой выключения 220в на отечественном компоненте или 2 вариант на устройстве от abb

Вместо специальных реле для вентилятора, используем многофункциональные. На рисунке ниже представлены отечественные модели, но легко найти и выбрать и импортные.

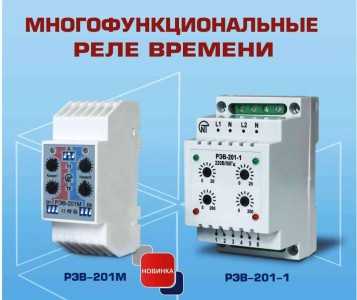

Российские многофункциональные реле

Вариант — выбрать продукцию компании ABB.

Реле времени с задержкой от ABB

Подключаются устройства в цепь питания вентилятора, а затем ручками настраивают время работы и задержки.

Отечественные реле двухканальные, второй канал, возможно использовать для управление освещением. Для этого надо настроить их так лампочка гасла через время достаточное для использования помещения. Достигается экономия электроэнергии, если в доме есть забывчивые люди.

Самодельное Р. для задержки включения автомобильной сигнализации

Еще один вариант использования задержки — включить ее в цепь автомобильный сигнализации. Варианты этой охранной системы блокируют двери сразу после того как вы их закрыли, это не очень удобно, захлопнув машину с ключами и брелоком управления сигнализации остаешься на улице. Если смонтировать реле с задержкой в одну-две минуты у водителя будет время исправить ошибку. Вот вариант схемы.

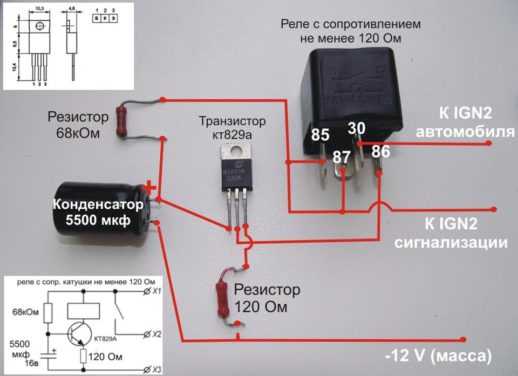

Схема для задержки включения сигнализации

Устройство собрано на отечественных радиоэлементах навесом включается в цепь питания системы охраны. Изменяя емкость конденсатора можно регулировать время задержки.

РВ с задержкой выключения 220в с 3 лучших устройства с алиэкспресс

Покупка реле на портале алиэкспресс экономит деньги. Мы приводим три лучших устройства на этом сервисе.

Номер в рейтинге	Название	Плюсы	Недостатки
Первый	Digital LED Display Time Delay Relay Module Board DC 12V Control Programmable Timer Switch Trigger Cycle Module With Case	Цифрой индикатор, наличие корпуса	Для управления устройствами 220В нужно промежуточное реле
Второй	AC 220V h4Y-2 Power On Time Delay Relay Solid State Timer 1.0~30 Min Socket Base	Возможность работать в сети 220 В, удобная настройка	Предельное время задержки 30 мин
Третий	Programmable Delay Relay Dh58S-S with socket base	Неограниченное время выдержек, наличие корпуса, возможность дистанционной настройки	Цена

Первый, второй и третий номер в нашем рейтинге реле

Ответы на часто задаваемые вопросы

В конце статьи ответим на несколько наиболее часто задаваемых вопросов.

Вопрос. Какой вариант предпочтительнее реле на 12 В и промежуточное на 220 или сразу рассчитанное на высокое напряжение?

Ответ. Первый вариант более безопасен при настройке, второй проще в монтаже.

Вопрос. Какое реле предпочтительнее механическое или электронное?

Ответ. Механические дешевле, электронные по надежности и функциональности их превосходят.

Вопрос. Импортные устройства более надежны?

Ответ. Российские стандарты жестче зарубежных, поэтому предпочтительнее выбирать отечественные устройства.

3 частые ошибки при выборе Р.В.

1. Выбирают реле, у которого максимальный или минимальный настраиваемый период отработки приближен к требуемому рабочему. Необходимо чтобы время, которое чаще всего будет отрабатывать устройство, находилось в средней трети.
2. Реле не рассчитано на подключенную нагрузку. Перед выбором определите максимальный ток управляемых реле устройств и изучите его характеристики.
3. Устройство предназначенное для помещений монтируют под открытым небом. Реле для установки на улице должно иметь класс защиты не ниже IP 68.

Надеемся, эта статья была не только познавательной, но и практически полезной. Отлично если она помогла сделать жилище более удобным и уютным.

elektro220v.ru

Устройство задержки включения другого устройства

РадиоКот >Схемы >Цифровые устройства >Автоматика >

Устройство задержки включения другого устройства

   Изучая принцип работы RC-цепей и логических элементов, решил я перейти от теоретической части к более интересной — практической. В итоге закрепил знания и получил моральное удовлетворение от своего творения) Я постараюсь описать принцип работы отдельных узлов схемы насколько у меня это получится. Если будут какие поправки со стороны более опытных котов, — пишите в форум).

И так, начнём со схемы девайса.



Также вашему вниманию представляю структурную схему К561ЛА7:



 Хочу сразу назвать аналоги К561ЛА7 — это микросхема CD4011A; диод 1N4001  — аналог КД243, транзистор КТ816 — аналог КТ814, КТ8121, BD612, BD614, TIP32. Схема незамысловата, однако (как обещал) поясню принцип работы отдельных ее узлов. Начнём с RC-цепочки. Она является главным узлом, без нее ничего б не получилось. Ниже представлено ее схематичное изображение.

Конденсатор накапливает электрические заряды, резистор контролирует их поток. В итоге получается схема, контролирующая заряд конденсатора. Электроны движутся от плюса источника питания через резистор, который контролирует их поток, на первую обкладку конденсатора. Далее электроны переходят на вторую обкладку конденсатора, то есть происходит его заряд. Пока происходит заряд конденсатора, на выходе Vвых напряжение постепенно возрастает с 0В до напряжения источника питания (ИП). Другими словами, повышение напряжения на выходе Vвых прямопропорционально уровню заряда конденсатора. Время, через которое на выходе Vвых напряжение будет равно напряжению ИП, высчитывается по формуле:

Допустим, у нас есть резистор на 2 мегаома и конденсатор на 15 микрофарад. Переводим мегаомы в омы (по системе Си): 2мОм=2 000 000 Ом. Микрофарады — в фарады: 15мкф=0,000015 Ф. Подставляем значения в формулу постоянной времени RC-цепочки и получаем:

Т = 2 000 000 * 0,000015 = 30 (секунд). Получается, что в течение 30 секунд после подачи питающего напряжения, будет происходить заряд конденсатора. По истечении данного промежутка времени, он зарядится и на выходе Vвых установится напряжение, равное питающему.

  Все бы хорошо. Можно на Vвых вешать какую-нибудь нагрузку, и схема готова! Но, нет. Не так всё просто. Допустим, питающее напряжение RC-цепи равно 5 В (вольт). На Vвых тоже будет 5 В. А каков же будет ток? Здесь нас выручает закон Ома. Возьмём сопротивление резистора 10кОм и напряжение 5 В. Сила тока вычисляется по формуле:

Считаем: I = 5/10 000 = 0,0005 (А). То есть сила тока на Vвых равна 0,0005 Ампер или 0,5 мА (миллиампер). Боюсь, таким током мало что запитаешь. И здесь на помощь приходят микросхемы стандартной логики. Их уникальность состоит в том, что на их вход можно подавать логический ноль или логическую единицу с мизерными токами (порядка трех микроампер), а на их выходе управляющий ток достаточен для подключения транзисторного ключа, к примеру. Именно так я и сделал. В своей схеме я использовал отечествуенную микросхему К561ЛА7. Она и стоит недорого, и достать нетрудно, и есть зарубежный аналог CD4011A. Функциональное её назначение — 4 независимых элемента И-НЕ. Ниже представлено схематичное изображение элемента и таблица истинности:

Вход А	Вход В	Выход
Низкий уровень	Низкий уровень	Высокий уровень
Низкий уровень	Высокий уровень	Высокий уровень
Высокий уровень	Низкий уровень	Высокий уровень
Высокий уровень	Высокий уровень	Низкий уровень

   Исходя из таблицы истинности, мы понимаем следующее: если на входе А и на входе В присутствует напряжение низкого уровня, то на выходе присутствует напряжение высокого уровня и наоборот. Ну а теперь смотрим на целиковую схему в начале статьи и соображаем: на оба входа логического элемента И-НЕ по истечении времени заряда конденсатора, подаётся напряжение, равное питающему (то есть Высокий уровень). На выходе элемента — Низкий уровень. Если поставим транзистор p-n-p проводимости, то получим транзисторный ключ. А это — верный шаг, который помогает всерьёз управлять какой-нибудь нагрузкой. Однако управление другим устройством при помощи транзистора означает, что: 1). диапазон питающего напряжения нагрузки равен питающему напряжению схемы задержки включения, 2). надо учитывать максимальную рассеиваемую мощность транзистора. И дабы избежать этих двух нюансов, я поставил реле. Оно коммутирует включение/выключение другого устройства. И тут есть свои плюсы: 1). гальваническая развязка, 2). возможность подключения устройств с большим напряжением и большим током.

   Как я говорил чуть выше, микросхема К561ЛА7 — это 4 независимых друг от друга элемента И-НЕ. Согласитесь, как-то жалко из четырёх задействовать только один логический элемент. Недолго думая, я решил задействовать второй. На оба его входа также подаётся либо лог.1, либо лог.0 с RC-цепочки, на его выходе — светодиод HL1 (красный). В данном сучае он является сигнализатором заряда конденсатора (или сигнализирует о том, что управляемое устройство пока еще не включено). Что касается светодиода HL2 (зелёного), то он сигнализирует о питании катушки реле (или сигнализирует о том, что управляемое устройство включено).

   Теперь вернёмся к вопросу о времени задержки включения. Значения сопротивления 10кОм или 10000 Ом, конденсатора — 2000мкФ или 0,002 Фарада. Перемножая оба числа, получаем время заряда Т = 20 секунд. В иделае реле должно сработать лишь через 20 секунд, но надо учитывать: происходит постепенное повышение напряжения на Vвых до напряжения ИП, а не скачообразное с 0В до напряжения ИП. Также надо учесть, что в микросхемах КМОП-технологии лог.0 — это практически нулевой потенциал, лог.1 — это напряжение, приближенное (или равное) питающему. Это означает, что на выходе элемента И-НЕ установитя сигнал низкого уровня, когда напряжение на Vвых ещё будет повышаться. И, как показала практика, при сопротивлении 10кОм и конденсаторе в 2000мкФ через 7 секунд на выходе И-НЕ устанавливаетя низкий уровень. Фууух, понимать-то понимаю, а доступно описать иногда проблематично. Надеюсь, вы меня поняли.

   Таким образом, при вычислении Т (постоянной времени) мы имеем приблизительное представление смены на выходе логического элемента лог.1 на лог.0. А точное время узнаем эеспериментальным путём. Я собирал всё это дело на макетке и замерял секундомером этот самый промежуток времени. Он (как я уже говорил выше) равен 7 секундам.

   Хочу отметить, что использованием лишь И-НЕ данная схема не ограничивается. Вполне реально использовать и инверторы сигнала («НЕ»), и элементы «ИЛИ». Я собирал из того, что было под рукой, а под рукой у меня оказалась именно К561ЛА7. НО: при использовании других логиеских элементов может потребоваться установка транзистора другой проводимости (n-p-n) и соответственно изменение его включения в схему, изменение включения реле, светодиода HL2 и диода VD1. Эти изменения надо делать, исходя из таблицы истинности того логиеского элемента, который вы будете использовать в схеме!

   Что ещё хотелось отметить… Диапазон питающего напряжения устройства: 3 — 15 Вольт. Входной ток низкого и высокого уровней минимум 0,3мкА (по даташиту). И самое главное — практическое применение устройства. Например, вы уходите из дома и включаете сигнализацию. Но вам надо закрыть за собой дверь. Для этого нужно время. Другими словами, вам надо организовать задержку включения сигнализации. На помощь приходит данное устройство. В общем каждый может придумать своё применение сему девайсу. Поэтому оставлю это дело за вами 🙂

   Ниже вы можете найти печатную плату устройства и схему. Также представляю фото и видео работы Если что, вот ссылка на видео: https://www.youtube.com/watch?v=kgyGkrnQdag. Если будут вопросы, как всегда — в форум. Всего вам хорошего!



Файлы:

Схема устройства

Архив 7Zip
Фотография

Все вопросы в Форум.

---

Как вам эта статья?	Заработало ли это устройство у вас?

www.radiokot.ru

назначение, принцип работы, схемы подключения

Для обеспечения выдержки защит или построения логических электронных схем в их состав включаются элементы, обеспечивающие задержку срабатывания. В качестве такого элемента большинство современных электрических цепей использует реле времени.

Назначение

Реле времени предназначено для формирования нормируемых временных задержек при работе каких-либо устройств. Такие логические элементы позволяют выстраивать определенную последовательность в переключениях и срабатывании приборов. Благодаря отложенной подаче напряжения производится автоматическое управление выдаваемыми с реле времени сигналами.

Реле времени устанавливают в цепях защит в качестве промежуточного элемента для обеспечения селективности, построения ступеней, сценарных переходов и т.д.

Устройство и принцип работы

Конструктивно реле времени состоит из нескольких элементов, число и функции которых могут существенно отличаться в зависимости от типа реле. Общими блоками являются измерительный, блок задержки и рабочий.

• Первый из них представлен электромагнитными катушками, полупроводниковыми элементами, микросхемами, реагирующими на поступающие сигналы электрического тока.
• Блок задержки выполняется часовым механизмом, мостом, электромагнитным или пневматическим демпфером.
• Рабочий элемент представляет собой контакты или выход из аналоговой или цифровой схемы, контролирующих подачу напряжения в те или иные цепи.

В зависимости от конструктивных особенностей конкретной модели будет отличаться и принцип ее работы.

Принцип действия реле времени заключается в создании временного интервала от начала подачи сигнала на реле времени до получения этого сигнала потребителем. Дальнейшие операции и подача питания на рабочий элемент будет коренным образом отличаться в соответствии с типом устройства, поэтому рассматривать принцип действия следует для каждого вида реле времени отдельно.

С электромагнитным замедлением

Конструктивно такое реле времени состоит из электромагнитной катушки, магнитопровода (ярма), подвижного якоря, короткозамкнутой гильзы и блока отключения, которые представлены на рисунке ниже:

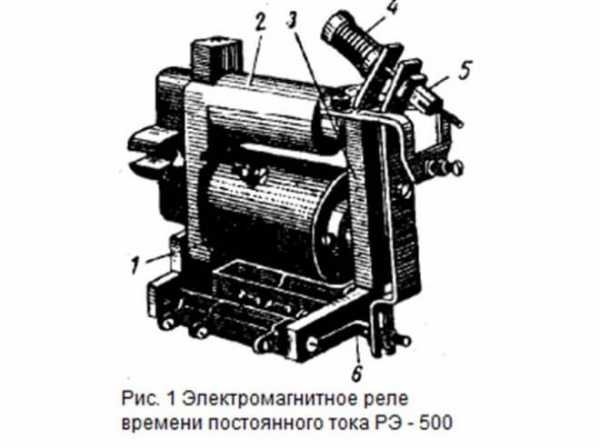

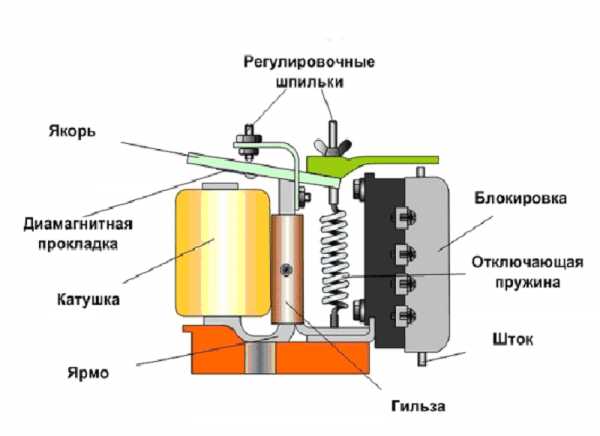

Рис. 1: конструкция электромагнитного реле

Принцип работы электромагнитного реле заключается в создании магнитного потока в магнитосердечнике, наводимого от катушки. Магнитный поток притягивает якорь с контактами. Но, в таком режиме работы устройство представляло бы собой обычное промежуточное реле, поэтому для задержки замыкания контактов используется гильза. Она и создает в короткозамкнутом контуре встречный по направленности электромагнитный поток, задерживающий нарастание основного и обуславливающий выдержку временного промежутка.

Как правило, в электромагнитных моделях задержка  составляет от 0,07 до 0,15 секунд, работа устройства осуществляется от цепей постоянного тока.

С пневматическим замедлением

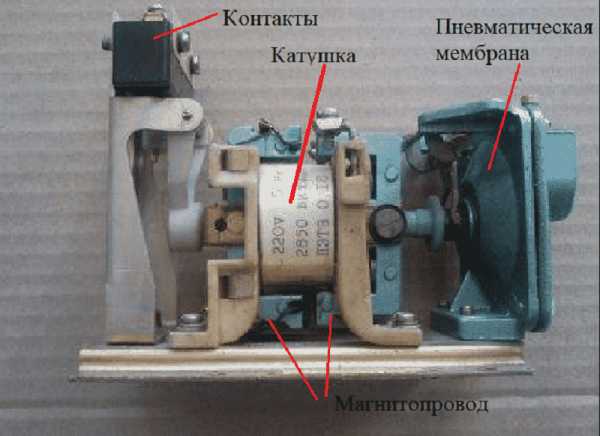

Данный тип применяется в станочном оборудовании различных сфер промышленности, в частных случаях встречаются и гидравлические модели.  Такое реле времени состоит из рабочей катушки, посаженной на магнитопровод, контактов и пневматической мембраны или диафрагмы, выполняющей роль демпфера.

Рис. 2: конструкция пневматического реле

Принцип работы пневматического реле времени заключается в том, что при подаче напряжения на обмотку в сердечнике возникает магнитный поток, приводящий его в движение. Но моментальная переброска контактов не происходит за счет наличия воздушного промежутка под мембраной. Время задержки включения будет определяться количеством воздуха в демпфере и скоростью его удаления. Для регулировки этого параметра в пневматических моделях предусматривают винт, увеличивающий или уменьшающий объем камеры или ширину выпускного клапана.

С анкерным или часовым механизмом

Конструктивным отличием реле времени с часовым механизмом является наличие пружинного устройства, которое заводится за счет электрического привода или вручную. Замедление срабатывания для него определяется положением замыкающего флажка на циферблате.

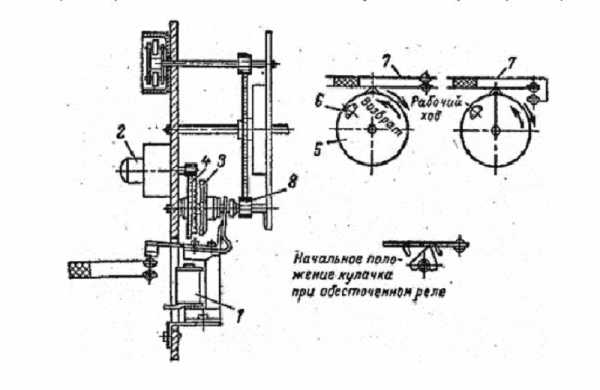

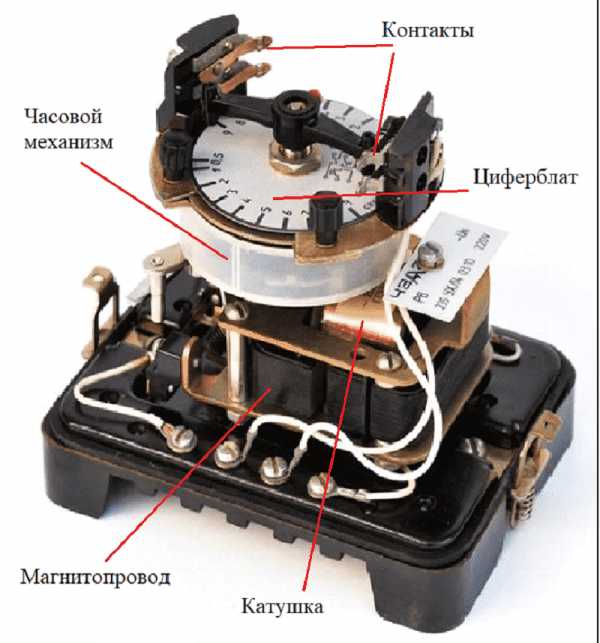

Рис. 3: конструкция реле с часовым механизмом

При появлении управляющего сигнала отпускается механизм, и пружина медленно перемещает рабочий элемент, вращающийся по шкале циферблата. При достижении установленной отметки  происходит включение нагрузки путем замыкания пары контактов. Пределы выдержки времени можно выбрать специальными зажимами или установкой регулируемой ручки в определенное положение. Конкретный способ управления будет отличаться в зависимости от модели и производителя.

Моторных реле времени

Отличительной особенностью моторных реле является наличие собственного двигателя, который включается в работу вместе с катушкой. Принцип работы такого устройства приведен на рисунке ниже:

Рис. 4: конструкция моторного реле

Напряжение подается на электрическую схему, состоящую из катушки 1 и синхронного двигателя 2. После возбуждения обмоток статора в двигателе  его вал приводит в движение систему зубчатой передачи 3 и 4, состоящую, как правило, из нескольких шестеренок. Вращение шестерней моторного реле приводит к механическому нажатию на рычаг, прижимающий контакты. Регулировка диапазона выдержки производится за счет перемещения фиксатора 8.

Электронных реле времени

Современные электронные реле представляют собой автоматический выключатель, принцип подачи сигнала с выхода которого регулируется настройкой R – C цепочки, параметрами микросхем или полупроводниковых элементов. Наиболее простым вариантом является совместная работа конденсатора и резистора, приведенная на рисунке ниже:

Рис. 5: принцип логической цепочки электронного реле

В зависимости от соотношения омического сопротивления резистора и емкости конденсатора, время заряда последнего и будет определять подачу напряжения питания в электронном устройстве. В данном примере приведен простейший вариант времязадающей цепочки, современные модели могут содержать более сложные структуры, включающие несколько R – C ветвей или их комбинации с транзисторами, мостами и другими элементами. Электронные модели обладают рядом весомых преимуществ, в сравнении с другими типами реле:

• Сравнительно меньшие размеры;
• Высокая точность срабатывания;
• Широкий диапазон регулировки – от десятых долей секунд до часов или суток;
• Автоматическое управление – удобная система программирования и ее визуальное отображение на дисплее.

Эти преимущества обуславливают повсеместное вытеснение электронными реле других устаревших моделей.

Цикличных

Под цикличными реле времени подразумевают такие устройства, которые выдают управляющий сигнал через какой-либо заданный промежуток времени (для подогрева чайника, открытия окон сутра, включения сигнализации на ночь и т.д.). Такое автоматическое включение имеет определенный сценарий, повторяющийся через какой-либо промежуток времени, из-за чего эту группу устройств также называют сценарными выключателями.  Ранее  циклическое включение осуществлялось посредством механического пружинного устройства, сегодня эта функция перешла к микропроцессорным элементам. Электронные таймеры находят широкое применение в самых различных сферах, некоторые из которых приведены на рисунке:

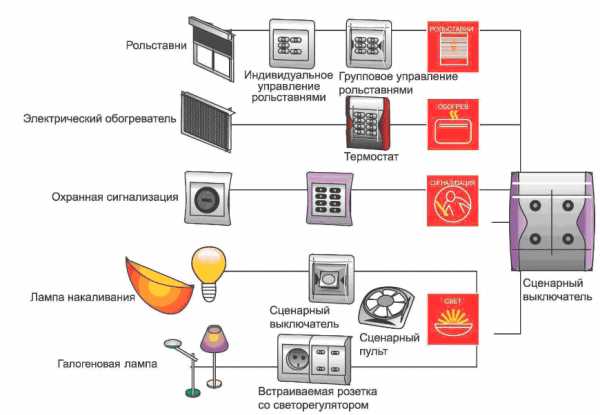

Рис. 6: сфера применения цикличных реле

Как выбрать?

При выборе конкретной модели реле времени необходимо руководствоваться такими принципами относительно их параметров:

• Род и величина рабочего напряжения – различные модели могут, как подключаться к бытовой сети в 220 В переменного тока, так и работать от пониженных управленческих цепей на 12, 42, 127 В и т.д.
• Допустимый ток нагрузки – определяет пропускную способность контактов реле времени без их перегрева.
• Диапазон времени срабатывания контактов и чувствительность регулировки этого параметра – определяет скорость включения реле времени, возможность его изменения в каких-либо пределах и возможный шаг регулировки.
• Конструктивные особенности и принцип работы – если по местным условиям не допускается классическое переключение контактов по соображениям взрывоопасности, необходимо устанавливать бесконтактные модели.
• Влагозащищенность и температурный диапазон – определяет допустимые параметры окружающей среды, в которых может эксплуатироваться данное реле времени.
• Тип устройства (цикличные или промежуточные) – первый из них задает некую периодичность выдаваемого сигнала, а второй выступает в качестве промежуточного звена, обеспечивающего задержку времени в уже существующей цепи.

Примеры схем подключения

В зависимости от конкретной модели реле времени или поставленных задач, которое оно должно решать, схема подключения может коренным образом отличаться.

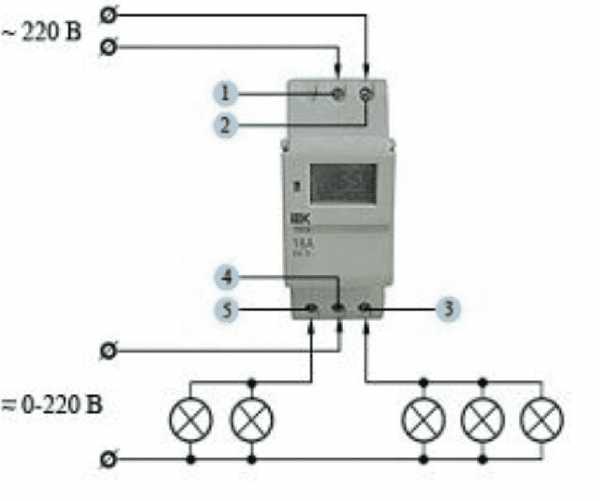

Рис. 7: пример схемы подключения

Посмотрите на рисунок 7, в данном примере приведен один из простейших вариантов управления осветительными приборами при помощи реле времени. Подача управляющего сигнала осуществляется на выводы 1 и 2, а к нагрузке от вывода 3 и нулевого провода. Клемма 4 получает питание от сети 220В. Данная схема широко используется для бытовых нужд и практически не применяется для промышленных целей, так как обеспечивает работу только с одним потребителем (прибором освещения, линией, сигнализацией и т.д.).

Рис. 8: Еще одна схема подключения реле времени

На рисунке 8 приведена схема включения реле времени, здесь способ питания аналогичен предыдущей схеме.  Но на выходе устройства реализовано подключение двух независимых групп потребителей от контактов 3 и 5, которые могут иметь индивидуальную логику работы. Такой способ подключения предоставляет куда больший функционал, за счет чего он применяется в местах, где требуется управление сразу несколькими приборами.

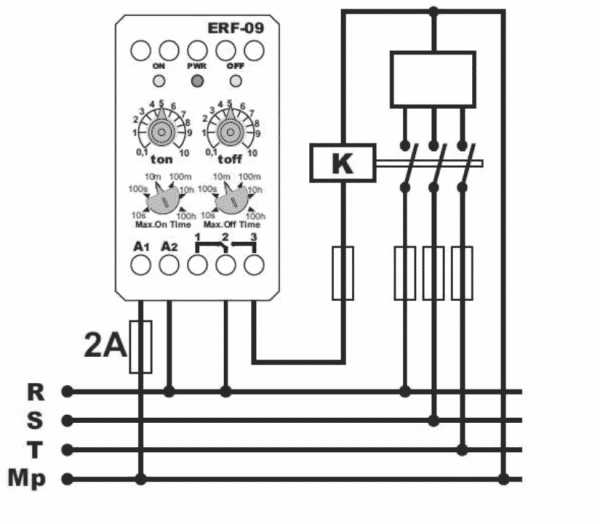

Рис. 9: схема включения реле через контактор

Как видите на рисунке 9, при подключении мощного оборудования, для которого реле времени не может осуществлять его электроснабжение из-за недостаточной проводимости собственных цепей, применяется подключение логического элемента через силовой контактор.  В данной схеме рабочим органом выступает контактор, управляющий сигнал на который подается с контактов реле времени. Основным преимуществом такой схемы подключения является возможность запитать потребитель любой мощности и принципа действия.

Видео в развитие темы

www.asutpp.ru

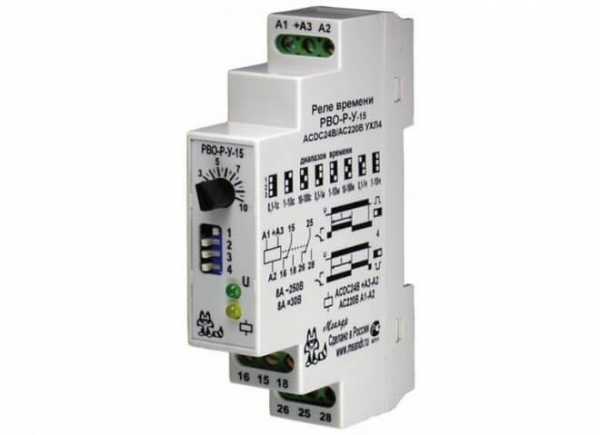

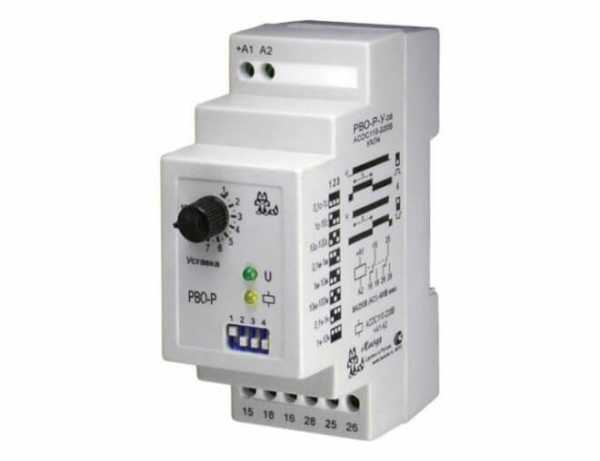

Реле времени РВО-15 на Дин рейку, таймер, timer, Россия

Параметр	Ед.изм.	РВО-15 ACDC24В/AC230В	РВО-15 ACDC10-30В
Напряжение питания	В/Гц	АС230 ± 10%	АСDC10-30
Диапазоны выдержек времени		0,1-9,9c, 1-99c, 10-990c, 0,1-9,9мин, 1-99мин, 10-990мин, 0,1-9,9ч, 1-99ч
Погрешность установки выдержки времени, не более	%	10
Погрешность отсчета выдержки времени, не более	%	2
Время готовности, не более	с	0,15
Время повторной готовности, не более	с	0,1
Диаграммы работы		1, 2
Максимальный коммутируемый ток: АС250В 50Гц (АС1)/DC30В (DC1)	А	8
Максимальное коммутируемое напряжение	В	400 (AC1/2A)
Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1)	ВА/Вт	2000/240
Максимальное напряжение между цепями питания и контактами реле	В	AC2000 (50Гц — 1мин)
Потребляемая мощность	ВА	2
Механическая износостойкость, не менее	циклов	10х106
Электрическая износостойкость, не менее	циклов	100000
Количество и тип контактов		2 переключающие группы
Диапазон рабочих температур (по исполнениям)	0C	-25…+55 (УХЛ4)  -40…+55 (УХЛ2)
Температура хранения	0C	-40…+70
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)		уровень 3 (2кВ/5кГц)
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)		уровень 3 (2кВ А1-А2)
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата)		УХЛ4 или УХЛ2
Степень защиты реле по корпусу/по клеммам по ГОСТ 14254-96		IP40/IP20
Степень загрязнения в соответствии с ГОСТ 9920-89		2
Относительная влажность воздуха	%	80 (при 250C)
Высота над уровнем моря	м	2000
Рабочее положение в пространстве		произвольное
Режим работы		круглосуточный
Габаритные размеры	мм	18х93х62
Масса	кг	0,07

www.meandr.ru

Реле времени задержка включения, отключения, циклические, трехцепные, многофункциональные, двухканальные реле, работа реле времени.

Электромеханическое (1РВМ, 2РВМ)		Программное реле времени с часовым механизмом электромеханического типа. При отключения питания РВМ способно обеспечить работу до 72-х часов. Напряжение питания 230 ± 10%В, номинальная частота питающей сети — 45-60 Гц.
Электромеханический таймер UNO		Orbis, модульное электромеханическое реле. Имеет суточную или недельную программу, с резервом питания или без резерва питания в зависимости от типа модели.
Описание реле CRONO QRDD		Производитель Orbis — Испания, серия CRONO — является аналогом отечественного 2РВМ. Таймеры с резервом 100 часов снабжены аккумулятором.
Характеристики реле INCA DUO QRD		Испанский производитель Orbis, суточная или недельная программа, с резервом питания (без резерва питания).
Электромеханическое серии MINI-T		Электромеханический таймер работает в диапазоне температур от -10°C до +45°C, имеет переключающий контакт. Имеет суточную или недельную программы, с резервом питания или без резерва.
Техническое описание, производство Орбис.		Для автоматики аналоговые и цифровые таймеры для применения в быту и промышленной автоматике.
Таймеры		Таймеры бытовые, характеристики, описание
Модульное исполнение, Чешский производитель, фирмы Elko на рынке более 20 лет.		CRM-61 — продукция высокого качества, известна далеко за пределами, многофункциональные изделия, целый ряд модульных устройств. Подробнее Elko 10 функций, 10 временных диапазонов, универсальное питание, коммутация 16 A, или 3 группы по 8 A. Серия CRM-91H, CRM-93H, CRM-9S
Техническое описание ВЕХА-Д (ВЕХА-Щ)		Однократное или циклическое включение (выключение) исполнительных механизмов после отработки установленной выдержки. Предназначено для применения в производственных процессах, в промышленности и народном хозяйстве.
Трехцепное ВЛ-100А, ВЛ-101А		С тремя независимыми выходными контактами с задержкой на включение и отключение.
С двумя цепями ВЛ-102, ВЛ-103		Двухцепные реле – с выдержкой на включение + мгновенный контакт, аналоговое реле времени 630 Kb.
Трехцепное ВЛ-104		Трёхцепное реле времени с независимыми регулируемыми выдержками.
Оперативное питание, марка ВЛ-108		Изделие имеет оперативное питанием, температура от минус 40°С до плюс 55°С Инструкция по применению и технические характеристики 630 Kb.
Многопрограммное реле ВЛ-159М		Многопрограммное реле, 8 функций, режим счета импульсов, цифровая индикация ( сохраняет работоспособность при температуре до минус 10 °С), имеет универсальное питание (AC/DC 24-40 или AC/DC 110-240), инструкция и технические характеристики 1385 Kb.
Данные ВЛ-161, ВЛ-162, ВЛ-163, ВЛ-164		Реле времени ВЛ-161, ВЛ-162, 10 программ, счет и генерирование импульсов. Задержка на включение, задержка выключения при отключении питания. Пусковое реле — переключение при пуске звезда-треугольник. Циклические, раздельные регулировки времени импульса и паузы.
Широкий диапазон напряжения ВЛ-40М1		Реле времени с широким диапазоном питания, шесть диаграмм работы, начало работы с подачей питания, по управляющему сигналу.
Реле времени ВС-43		ВС-43 три или шесть независимых цепей с выдержкой времени и дополнительный мгновенный контакт.
Реле ВС-44		Программные, циклические; 11, 12, 6 и 7 – ми цепные, по 46, 48, 26 и 28 команд.
Реле ВЛ-4U		Имеет универсальное питание, мощность потребления — не более 1.4 Вт. Выдержка: 0.1…9.9, 1…99 (с, мин, ч) 280 Kb
Специальное реле ВЛ-50, ВЛ-51, ВЛ-52		Для жёстких условий эксплуатации (для ж.д. транспорта и морских судов). Задержка времени на включение и отключения при снятии напряжения питания.
Реле ВЛ-54, ВЛ-55, ВЛ-55 (Е)		Многофункциональное, формирует импульс с заданной выдержкой. Задержка отключения при снятии напряжения питания.
Трехцепное реле ВЛ-56, ВЛ-56С		Трехцепное реле времени с независимой регулировкой в трех цепях. Исполнение на напряжение питания: = 24, 110, 220В, ~ 110, 220В. Диапазон по исполнению (0,1-9,9; 1-99) с, мин, ч.
Двухфункциональное реле времени-счетчик импульсов ВЛ-59		Работа в режиме реле времени или счета импульсов, питание напряжением постоянного 24; 110; 220 В, переменного тока частотой 50, 60 Гц 110; 220; 240 В
Модульное ВЛ-5U		Отсчет начинается от момента снятия питающего напряжения. Работа в диапазоне напряжения питания от 24—220 В постоянного или переменного тока 115 Kb
ВЛ-6-II, ВЛ-6-III		Реле времени с широким диапазоном питания.
ВЛ-60Е, 60Е1		Реле времени, диаграммы работы: формирование импульса, задержка включения. Реле времени 60Е1 имеет широкий диапазон питающих напряжений
Реле времени/таймер D6DQ		Реле времени Tele D6DQ с широким диапазоном питания 24VAC/DC 110-240VAC, четыре диаграммы работы, модульное исполнение шириной 22,5 мм. 140 Kb
Широкий диапазон питания ВЛ-60М1		Реле времени с широким диапазоном питания, четыре диаграммы работы времени, модульное исполнение.
Реле ВЛ-61, ВЛ-63, ВЛ-64, ВЛ-66, ВЛ-67, ВЛ-68, ВЛ-69		ВЛ-64…ВЛ-69 задержка включения, задержка выключения. ВЛ-61 для отключения освещения на лестничных площадках
ВЛ-65, ВЛ-65 (С)		Циклические, раздельная регулировка выдержки времени импульса и паузы.
Статические РСВ-01, РСВ-14		У статического реле времени в зависимости от модификации напряжения питания может быть как постоянным 24, 110, 220 вольт, так и переменным 24, 48, 60, 110, 127, 220 вольт. Выдержка от 0,05 … 90с (разные диапазоны), а отдельных модификаций выдержка и более, диапазон переключения ступенчатый. Выходные контакты как мгновенного срабатывания, так и с регулируемой выдержкой.
Пневматическое РВП-72		Реле времени с пневматическим замедлением обеспечивает выдержку от 0.4 до 180с, для отсчета выдержки имеется пневматический демпфер.
Циклическое, серия РВЦ		РВЦ — реле времени циклическое начало работы с импульса или паузы
Трехцепное РВЦ-03		Реле времени циклическое трехцепное программируемое
Многопрограмное реле времени РВ-01		Реле времени многопрограммное РВ-01 с цифровой индикацией
Однокомандное реле времени РВО-15		Реле времени однокомандное РВО-15 имеет две диаграммы работы, переключаемый диапазон времени, две переключаемые группы, напряжение питания 24в/220в.
Отсчет времени после снятия напряжения питания		Реле времени РВО-26 с отсчетом времени после снятия напряжения питания, имеет широкий диапазон питающего напряжения, переключаемые поддиапазоны выдержек и две диаграммы работы.

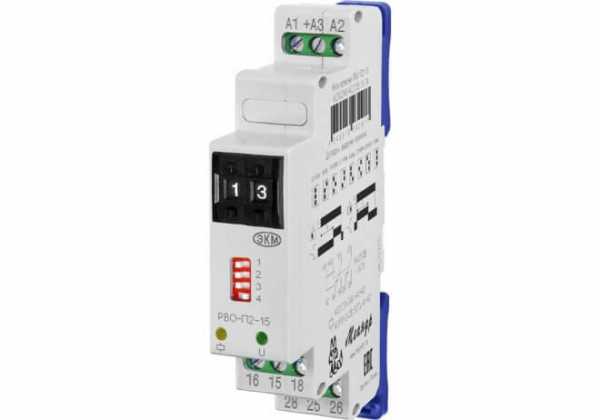

Многофункциональное реле времени РВО-П2-М		Реле с широким напряжением питания, имеет 8 диаграмм работы, две переключающие группы, работает в диапазоне напряжения питания 24-240В как постоянного так и переменного тока, является аналогом реле типа D6DQ и других.
Трехцепное реле времени РВ3-П2-У-14		Реле времени трехмодульного исполнения РВ3, разработано для замены реле ВЛ-56. Имеет восемь поддиапазонов времени и две диаграммы работы — задержка включения, задержка отключения. Каждая цепь имеет свою настройку времени выдержки. Дополнительно имеется мгновенный контакт.
Серия реле времени РП-21 В		РП-21-В реле времени, диаграммы работы задержка включения, задержка отключения, циклические.
Таймер реального времени ТРВ-02		Таймер реального времени ТРВ-02- перепрограммируемый таймер имеет два выходных исполнительных реле, по каждому каналу две уставки, совмещен с датчиком освещенности, что позволяет применять для программного включения рекламных щитов, наружного освещения и т.д.
Schneider реле времени RE 11		Реле времени серии RE11 производства Schneider. Подробное описание, технические характеристики, конструкция, диаграммы работы. Диапазоны 0,1…1 s, 1…10 s, 6…60 s, 1…10 min, 6…60 min, 1…10 h, 10…100 h
Модульный таймер TRF10		Реле времени TRF10 производства BMR, импульсное запоминающее, напряжение питания 12 В — 230 В (AC), 12 В (DC). 10 функций -диаграмм работы, 2 замыкающих контакта. Индикация: светодиоды зеленого и желтого цвета.
Таймер с поворотной механической шкалой		Таймер ST2P-E, втычное реле времени, с поворотной механической шкалой, функции работы: задержка на включение/выключение. Диапазон выставки значений 0…60 с или 0…60 мин. Потребляемая мощность от сети 1ВА.
Таймер ARCOM-T44		Реле времени (таймер) ARCOM-T44 имеет два режима работы — однократный или циклический, втычное подсоединение. Диапазон выдержек от 0,01 сек до 999 часов, на передней панели расположен трехразрядный цифровой светодиодный индикатор.

www.110volt.ru

Реле времени с задержкой выключения на 220В и их характеристики

Для создания автоматизации многих процессов производятся специальные устройства под названием реле времени. В статье детально описывается их предназначение, технические характеристики, как использовать, какие существуют виды, достоинства и недостатки, как не ошибиться при выборе продукции. Также прилагаются схемы подключения устройства и как сделать своими руками.

Что это такое

Реле времени – прибор, основанный на работе по принципу аккумулятора. Зачастую он выполняет функции переключателя и прерывателя. Продолжительность рабочего времени этого устройства может быть часовая, суточная или недельная. Многие виды переключателей оснащены электромагнитом для механического управления переключателем. Существуют также — твердотельные реле —, у которых нет механически движущихся частей. С помощью низких уровней напряжения, которые подаются на клеммы управления, такие аппараты используются для включения и выключения высокомощной цепи.

Когда электрический ток проходит через катушку, он генерирует магнитное поле. Поле активирует якорь, и последующее движение подвижного контакта (или контактов) создает или разрывает (в зависимости от конструкции) соединение с фиксированным контактом. Если группа контактов была закрыта, когда аппарат был обесточен, то движение размыкает контакты и разрывает соединение, и наоборот, если контакты были разомкнуты. Когда ток в катушке отключается, якорь возвращается силой, примерно вдвое меньшей магнитной, в своё естественное положение. Как правило, эта сила обеспечивается пружиной, но гравитация также широко используется в промышленных пускателях двигателей. Большинство таких приборов изготавливаются для более ускоренной работы. В низковольтный условиях уменьшает шум, а в условиях высокого напряжения тока уменьшает искрение.

Обычно производятся и выпускаются реле времени с задержкой выключения 12 В, 24 В и 220 В.

Где и как используется

Реле времени с задержкой выключения 220 В распространены в областях распределения и производства электрической энергии. Защита, которую они обеспечивают высоковольтным линиям, создаёт безаварийный режим работы подстанций, а также иного оборудования.

Элементы управлений защиты изготовлены для коммутации присоединения при очень высоких рабочих напряжениях (несколько тысяч Вольт).

Благодаря установке защиты реле возможно резервирование линий электропередач, а также мгновенное отключение поврежденных или опасных участков электросетей.

Устройства электромагнитного типа повсеместно используются в разных видах бытовой техники, таких как стиральные машины, холодильники и т. д.

Сегодня — реле времени — такого типа широко используется в системах управления производственными и конвейерными линиями. Такие системы управления, как правило, применяются на производствах с высокими паразитными потенциалами, при которых управление полупроводниковых систем становится невозможным.

Особенности конструкции

1. Катушка.
2. Неподвижный магнитопровод.
3. Якорь (катушка или подвижная часть магнитопровода).
4. Оттяжная пружина и блок-контакты.
5. Регулировочный винт.
6. Траверса.

В месте, где соприкасаются якорь и сердечник, размещена немагнитная прокладка. Она нужна для того, чтобы якорь не прилипал непосредственно к сердечнику. Если же прокладки нет, то отбрасывающая пружина не сможет перенести удерживающее усилие остаточного магнетизма сердечника. В таком случае прибор не сможет отключиться.

Выдержкой реле времени называется время с момента подачи импульса на саму катушку до периода срабатывания контактов. Регуляция выдержки делается изменением толщины прокладки и натяжением оттяжной пружины с помощью винта в зависимости от типа устройства. Длительность выдержки зависит от толщины натяжения пружины и толщины немагнитной прокладки. Чем меньше напряжение и чем тоньше прокладка, тем выдержка больше.

Технические характеристики

Размеры реле времени 12 Вольт с задержкой выключения: 65х36х23 мм.

Размеры устройства 220 вольт с задержкой выключения: 68х86х18мм.

• Сетевое напряжение. Пределы: верхний – от 220 В до 280 В, нижний – от 120 В до 210 В.
• Напряжение питание в пределах от 100 В до 420 В.
• Номинальный ток – 5 А, 16 А, 25 А, 32 А, 40 А, 50 А, 63 А.
• Потребляемый ток – 2.8 мА, 5.8 мА (у модели SR 1), 10 мА, 76 мА, 86 мА.
• Номинальная мощность нагрузки – 1 кВА, 3 кВА, 5.5 кВА, 7 А, 8.8 кВА, 11 кВА, 13.9 кВА.
• Период задержки подключения нагрузки (регулируемый) от 3 до 600 секунд.
• Время отключения питания нагрузи во время снижения напряжения от 1 до 0.04 секунды в зависимости от вида устройства. Во время повышения напряжения – от 0.01 до 0.05 секунды.
• Допустимое количество включений (при подключённой нагрузке) от 50 000 до 100 000 раз.
• Для трёхфазной конструкции существует возможность настроить величину перекоса фаз в пределах от 10 В до 80 В.
• Настраиваемое время при заданном перекосе от 0 до 30 секунд.

Стандарты защиты:

• IP 20 – защита устройства от проникновения внутрь его корпуса предметов с диаметром, превышающим 12.5 мм.
• IP 56 – защита от обычных и сильных водяных струй.

Какие есть виды

Электронные типы

Это наиболее распространённая разновидность. У них есть функция контроля процессов с выдержкой в несколько долей секунд. Время беспрерывной эксплуатации составляет несколько тысяч часов. Они небольшие, мало потребляют электроэнергии и имеют разные дополнительные функции в зависимости от производителя.

Устройства с электромагнитным замедлением

Для их работы нужен постоянный ток. Во время нарастания основного магнитного тока срабатывает задержка устройства, поэтому в дополнительной обмотке делается ещё один поток, которой не даёт возрастать основному.

Импульсное или бистабильное реле

—Импульсное реле — отличаются от электронных тем, что когда на них подаётся импульс напряжения, то оно включается, когда подаётся следующий импульс – отключается. Оно применяется в автоматике и системах охраны. Во время подачи импульса с одной полярности и якорь занимает одно положение, одновременно замыкая пару контактов. Во время подачи импульса обратной полярности якорь занимает диаметрально противоположное напряжение, также замыкая пару контактов.

Реле давления

—Реле давления — предназначено для автоматизации системы водоснабжения. Оно отвечает за включение и выключение насоса в автоматическом режиме при изменении водного давления

С пневматическим замедлением

У этого вида имеется пневматический демпфер. Чтобы регулировать время, нужно изменить сечение отверстия. В этих устройствах большое количество контактов, которые могут переходить из нормально разомкнутого в нормально-закрытое состояние. Такая разновидность переключателей используется там, где нужен последовательный контроль. У них легко заменяются катушки, а выдержка времени составляет от 0.4 до 180 секунд.

Приборы с часовым или анкерным механизмом

Они работают с помощью пружины, которую заводят под электромагнит. Анкерный механизм начинает работать, когда на шкале выставляется заданное время. Устройство 2РВМ является классическим представителем данной разновидности. Его назначение – управление двумя электроцепями (независимыми) на замыкание и размыкание. Управляются они благодаря посуточным программам, которые устанавливаются при помощи установки штырей в два специальных диска.

Моторные устройства

Они отличаются высокой выдержкой времени – от пяти секунд до трёх-пяти часов.

Программное реле

Оно применяется для коммуникации электродвигателей, автоматизации локальных контуров и осветительных нагрузок. Отличаются от других видов тем, что контакты делаются из серебра, а от программируемых логических контроллеров малым количеством каналов ввода-вывода, небольшим объёмом памяти и невозможностью совершать сложные математические операции.

Достоинства

• Высокая точность.
• Небольшие размеры и вес.
• Надёжность.
• Минимизирована вероятность ошибки.
• Гальваническая развязка между цепью и контактами.

Недостатки

• Высокая стоимость.
• Настройки могут устанавливаться только на минимальном интервале.
• Требует точное программирование.

Как выбрать

Основные критерии выбора продукции:

• Упаковка должна быть без повреждений, а также чистой и сухой.
• Обязательное наличие штрихкода (и/или QR-кода).
• Правильность написания названия продукции и производителя.
• Наличие паспорта и/или инструкцию.
• Все технические характеристики содержатся на коробке или в паспорте и/или в инструкции

При выборе устройства важно обращать внимание на такие характеристики:

• репутация производителя;
• допустимый предел напряжения;
• мощность;
• уровень защиты от влаги и пыли;
• предел срабатывания;
• отсутствие любых повреждений на корпусе;
• источник питания (от сети или автономный).

Как сделать своими руками

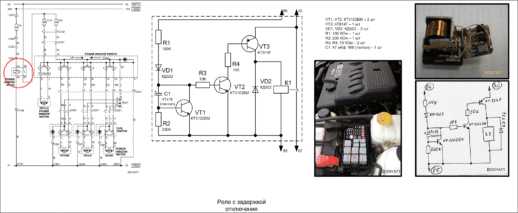

Конденсатор C1 задаёт время. С помощью резистора R1 осуществляется регулировка времени. Питание платы составляет 12 В. Регулировка нагрузки происходит через контакты.

Как подключить

Схема реле с задержкой на отключение

Сферы применения реле довольно широки – начиная от производства (автоматизации многих процессов), заканчивая эксплуатацией в быту. В связи с этим выбор такого типа устройства – довольно ответственная задача, так как от него зависит работа иных приборов и аппаратов.

stroyvopros.net

устройство, виды, схема для выполнения своими руками

Наиболее простым и несложным прибором, позволяющим автоматизировать различные действия, является реле времени с задержкой выключения на 220 В. Изменение рекламы на вывесках, контроль поливочных систем, включение приборов в определённое время, подача электричества, воды — всё это и многое другое возможно осуществить, используя такое несложное устройство. Современные реле несложны в настройках режимов работы и позволяют их выполнить даже людям, не разбирающимся в технике.

Назначение, виды и принцип работы

Реле времени — это прибор, предназначенный для автоматизации действий в зависимости от установленного интервала времени. Другими словами, устройство позволяет отсрочить запуск процесса на какой-то промежуток времени. Конструктивно прибор состоит из следующих частей:

• управляющая;
• выдерживающая;
• исполнительная.

Управляющая часть обеспечит запуск при появлении разрешающего сигнала, поступающего на элементы схемы. Выдерживающая часть переводит прибор в режим паузы, а исполнительная уже непосредственно коммутирует подключённую к выходу нагрузку.

Простое реле времени с задержкой включения 220 В предназначено для управления отсрочкой по времени, например, отключение света через пять минут после его включения. Наиболее распространёнными типами реле являются: электромеханическое, электромагнитное, программируемое.

В простых случаях применяют первые два вида реле, использующие одну настройку. Программируемый тип обладает расширенными возможностями. Основная его способность заключается в возможности создания цикличности действия и гибкости настройки. Благодаря чему такое реле является универсальным для любой сферы применения и настраивается с высокой точностью. Оно может управляться дистанционно, комплектоваться удобной системой индикации, а также использоваться в схемах вместо импульсного реле.

По способу расположения разделяются на отдельностоящие, встраиваемые и модульные. Отдельностоящие — это независимые устройства, выполняемые в отдельном корпусе с выносным устройством питания. Например, реле времени для фотопечати. Встраиваемые устройства представляю собой плату и механизм без корпуса. Они составляют единое целое с другими сложными приборами, например, таймер-программатор в микроволновой печи или накладной выключатель с выдержкой времени. Модульные приборы выпускаются с креплениями, выполненными под din-рейку, и предназначены они для расположения в щитовых шкафах.

Электромагнитный тип устройства

Используется в линии постоянного тока. Преимущество электромагнитных реле заключается в низкой цене, а недостаток — в ограниченном ресурсе работы. Основными частями, из которых состоит устройство, являются:

• катушка;
• магнитопровод;
• якорь;
• траверс;
• пружина.

Между якорем и сердечником располагается стойкая к намагничиванию прокладка. Основное её назначение защита якоря от контакта с сердечником. Движение якоря в катушке создаётся магнитным полем в результате прохождения электрического тока по её виткам. Если прокладки не будет, то пружина не преодолеет действия остаточной намагниченности и подвижные контакты на траверсе не разомкнутся. Толщина прокладки влияет на время задержки срабатывания.

Регулировка задержки времени происходит выставлением величины натяжения пружины. Для этого в конструкции предусмотрен регулировочный винт. Выдержка времени осуществляется закорачиванием или отключением катушки реле.

При закорачивании катушки магнитное поле исчезает или достигает малой величины. После отключения подачи питания из-за замыкания катушки в контуре образуется самоиндукция, поддерживающая некоторое время значение тока. Магнитное поле, а значит и сила, удерживающая якорь, начинает постепенно уменьшаться.

Для того чтобы величина магнитного поля при отключении катушки медленно уменьшалась, применяются так называемые демпферы, образующие вторичный контур. Материалом для их изготовления служит медь или алюминий. При исчезновении магнитного поля в демпфере индуктируется ток, чем меньше его масса, тем и время выдержки меньше. Используя разные съёмные демпферы, изменяют и время задержки.

Реле с пневматической и анкерной задержкой

Главной частью этого типа является электромагнит. Он применяется как постоянного, так и переменного тока. В качестве устройства задержки используется пневмонический демпфер или часовой. Достоинство такого метода работы устройства его независимость от формы запитывающего сигнала и температуры окружающей среды. Основной элемент анкерной конструкции пружина, степенью сжатия которой управляет электромагнит. Пневматические реле разрешают регулировать время в пределах от 0,4 до двух минут с точностью десять процентов. Для анкерных устройств время паузы составляет от 7 до 20 секунд с той же точностью.

Кроме электромагнита, пневматическое реле содержит:

• пневматический замедлитель;
• колодку;
• резиновую диафрагму;
• иглу регулировки.

Электромагнит, срабатывая, опускает колодку под давлением пружины. Скорость опускания зависит от диаметра отверстия, через него воздух поступает в верхнюю часть. Изменяя скорость подачи воздуха и регулируя размер отверстия, изменяют и время задержки.

Приборы моторного типа

Устройства позволяют коммутировать мощную нагрузку. Точность работы составляет пять процентов, при этом они могут совершить более 1 тыс. циклов срабатывания. Время задержки достигает 30 минут. В конструкции применяется электродвигатель с регулируемыми оборотами. При подаче питания на двигатель происходит его запуск, через муфту вращение передаётся на диски с кулачками. Последние и воздействуют на выходные клеммы.

В зависимости от расположения кулачков происходит замыкание или размыкание контактов. Время задержки определяется начальным положением дисков. Как только питание пропадает, диски под действием возвратной пружины возвращаются в исходное состояние. Время возврата не превышает секунду.

Электронная задержка времени

Цифровые приборы наиболее функциональные и распространённые типы реле. Их достоинство в обработке сигналов цифровым способом, что позволяет получить высокую степень точности. Выпускаются такие реле времени с задержкой выключения на 12 В, 24 В, 220 В и других величин. Работа устройства не зависит от изменения величины и частоты входного сигнала. Этот типа прибора наиболее безопасен в эксплуатации, так как имеет гальваническую развязку с цепью питания.

Принцип работы основан на использовании переходных процессов в резистивно-ёмкостных и индуктивных цепях. Для формирования задержки применяются специализированные микросхемы, позволяющие программировать таймеры. Программирование таймера сводится к установке времени. Оно может быть аналоговым либо цифровым.

Управляя величиной напряжения на конденсаторе, формируется интервал времени. Он равен его значению от момента подачи сигнала на цепочку, до достижения требуемого уровня напряжения на конденсаторе. Разряд конденсатора происходит по экспоненциальной функции. Для увеличения времени задержки используется автоколебательная схема, а степень точности достигается добавлением в схему кварца. Устройство с небольшими задержками времени выполняется на основе одного цикла заряд-разряд, а с более длинными из нескольких.

Для получения напряжения требуемого для различных частей схемы, на её входе располагается преобразователь. Кроме этого, он формирует уровень опорного напряжения. Таким образом, в цифровых реле задержка времени задаётся зарядно-разрядной цепочкой и компаратором. Подсчёт числа импульсов генератора и изменение величины времени, осуществляется с помощью счётчика. Получая импульсы от генератора, счётчик проводит их подсчёт. Дешифратор анализирует состояние счётчика и формирует сигнал, пересылаемый в исполнительный блок.

Основные характеристики устройства

В специализированных торговых точках встречаются устройства задержки с различными характеристиками, выпускающиеся разными производителями. Качество продукции от именитых производителей подтверждается сертификатами и гарантируемым ими сроком работы. Из популярных компаний выделяются: Hager, Аско, Eaton, ABB, Schneider, Новатек. Независимо от типа и модели, реле времени характеризуются следующими параметрами:

• Напряжение питания. Значение уровня сигнала необходимого для работы прибора, единица измерения вольт.
• Максимальный ток. Величина тока, которую может пропустить через себя устройство без повреждения узлов своей схемы, измеряется в амперах.
• Диапазон времени. Время срабатывания.
• Расчётное напряжение. Значение величины коммутируемого сигнала и его форма.
• Рабочая температура. Среднее значение составляет от -20 до 50 °C.
• Функциональность. Выпускаются одноканальные устройства и многоканальные с независимым управлением.
• Наибольшее сечение кабеля возможное для коммутации.
• Степень защиты. Должно соответствовать значению не ниже IP 24.
• Способ регулировки. Цифровой или аналоговый.
• Дополнительные возможности. Устройства с реле времени могут включать в себя различные датчики. Например, при использовании датчика движения прибор среагирует на попадание объекта в его поле действия. При этом каждое движение поддерживает это освещение. Как только движение прекращает регистрироваться, свет через некоторое время выключится.
• Способ монтажа. Могут располагаться в щитке, устанавливаться в розетку или монтироваться вместо обычного выключателя.

Для цифровых устройств выделяют ещё и период программирования. Например, электронное реле времени на 220 В программируется на неделю или сутки, что позволяет установить оптимальные настройки работы.

Подключение прибора обычно не вызывает проблем. Устройство включается в разрыв линии подходящей к нагрузке. С каждым реле временем должна идти инструкция от производителя с подробной схемой подключения и её описанием. При этом она может быть изображена и на самом корпусе прибора.

Самостоятельное изготовление

При желании можно сделать таймер включения и выключения электроприборов своими руками. Перед тем как приступить к исполнению, нужно определиться с задачами, найти схему устройства и требуемые радиодетали. Схемы существуют разной степени сложности.

Схема реле на транзисторе

Простая схема реле задержки выключения 12 В собирается на одном транзисторе, и не содержит дефицитных деталей. Эта очень простая к повторению схема. После сборки не требует настройки. Такое устройство будет работать не хуже приобретённого в магазине.

В качестве VT1 используется любой транзистор n-p-n проводимости. При подаче питания конденсатор заряжаться. При достижении на нём пороговой величины напряжения, транзистор открывается и срабатывает реле K1. Изменяя значение С1 и R2, регулируется время включения. Задержка включения в таком исполнении достигает 10 секунд. Для того чтобы при снятии питания реле оставалось замкнутым некоторое время, параллельно питанию схемы устанавливается конденсатор большой ёмкости.

Управление задержкой на микросхеме

Простая схема управления светом, вентилятором, или другой нагрузкой может быть собрана на NE555. Специализированная микросхема NE555 есть не что иное, как таймер. Выходной ток устройства 200 мА, ток потребления 203 мА. Погрешность таймера не превышает один процент и не зависит от изменения сигнала в сети 220 вольт.

Схема работает от источника постоянного напряжения. Уровень сигнала питания схемы выбирается в диапазоне от 9 до 14 Вольт. Цепочка, состоящая из резисторов R2, R4 и конденсатора C1 задаёт время задержки. Рассчитать это время можно воспользовавшись формулой t = 1.1*R2*R4*C1. После нажатия кнопки SB1 происходит замыкание контактов K1.1. Через время t они разомкнутся. Для того чтобы таймер начинал отсчёт времени не от момента нажатия на кнопку, а в момент отпускания, понадобится использовать кнопку с нормально замкнутыми контактами.

Время подстройки легко регулировать с помощью переменного резистора R2. Такую схему удобно собрать на плате, выполненной из текстолита или гетинакса. После правильной сборки и при исправных радиодеталях схема работает сразу.

Оцените статью: Поделитесь с друзьями!

chebo.biz
