Изолированная нейтраль
Достоинства и недостатки изолированной нейтрали
Глухозаземленная нейтраль
Особенности глухого заземления
Видео: зануление и заземление

В процессе производства, преобразования, транспортировки, распределения и потребления электроэнергии используется трехфазная симметричная система проводов. Достичь такой симметричности стало возможно путем приведения фазных и линейных напряжений в одинаковое состояние. В результате, на всех фазах образуется равномерная токовая загрузка, а также одинаковый сдвиг фаз токов и напряжений.

Однако во время функционирования всей этой системы рано или поздно возникают аварийные ситуации в виде обрыва провода, пробоя изоляции и прочих специфических неисправностей, приводящих к нарушениям симметрии трехфазной системы. Последствия таких нарушений должны быть устранены как можно скорее. Большую роль в этом играет степень быстродействия релейной защиты, на работу которой влияет изолированная и глухозаземленная нейтраль. Каждый из этих режимов имеет свои достоинства и недостатки и применяется в наиболее подходящих условиях. В любом случае от их состояния во многом зависит нормальное функционирование релейной защиты.

Изолированная нейтраль

Изолированная нейтраль нашла достаточно широкое применение в отечественных энергетических системах. Данный способ заземления применяется для генераторов или трансформаторов. В этом случае их нейтральные точки не соединяются с заземляющим контуром. В распределительных сетях на 6-10 киловольт нейтральной точки может не быть вообще, поскольку соединение трансформаторных обмоток выполняется методом треугольника.

В соответствии с ПУЭ, режим изолированной нейтрали может быть ограничен емкостным током, представляющим собой ток однофазного замыкания на землю сети. Его компенсация с помощью дугогасящих реакторах предусматривается при следующих значениях:

Ток свыше 30 ампер, напряжение 3-6 киловольт;
Ток свыше 20 ампер, напряжение 10 киловольт;
Ток свыше 15 ампер, напряжение 15-20 киловольт;
Ток свыше 10 ампер, напряжение 3-20 киловольт, с металлическими и железобетонными опорами воздушных ЛЭП
Все электрические сети с напряжением 35 киловольт.
В блоках «генератор-трансформатор» при токе 5 ампер и генераторном напряжении 6-20 киловольт.

Компенсация тока замыкания на землю может быть заменена резистивным заземлением нейтрали с помощью резистора. В этом случае алгоритм действия релейной защиты будет изменен. Впервые заземление в режиме изолированной нейтрали было применено в электроустановках со средним значением напряжения.

Достоинства и недостатки изолированной нейтрали

Несомненным достоинством режима изолированной нейтрали является отсутствие необходимости быстрого отключения первого однофазного замыкания на землю. Кроме того, в местах повреждений образуется малый ток, при условии малой токовой емкости на землю.

Однако этот режим имеет ряд существенных недостатков, из-за которых его использование существенно ограничено.

Основные недостатки изолированной нейтрали:

Возможные дуговые перенапряжения перемежающегося характера дуги малого тока в месте однофазного замыкания на землю.
Повреждения могут возникнуть во многих местах по причине пробоя изоляции на других соединениях, где возникают дуговые перенапряжения. По этой причине выходят из строя сразу многие кабели, электродвигатели и другое оборудование.
Дуговые перенапряжения воздействуют на изоляцию в течение продолжительного времени. В результате, в ней постепенно накапливаются дефекты, что приводит к снижению срока эксплуатации.
Все электрооборудование необходимо изолировать на линейное напряжение относительно земли.

Места повреждений довольно сложно обнаружить.
Реальная опасность поражения людей электротоком в случае продолжительного замыкания на землю.
При однофазных замыканиях не всегда может быть обеспечена правильная работа релейной защиты, поскольку значение реального тока замыкания полностью связано с режимом работы сети, в частности, с количеством включенных присоединений.

Таким образом, большое количество недостатков перекрывает все достоинства данного режима заземления. Однако в определенных условиях этот метод считается достаточно эффективным и не противоречит требованиям ПУЭ.

Глухозаземленная нейтраль

Более прогрессивным способом считается режим глухозаземленной нейтрали. В этом случае нейтраль генератора или трансформатора непосредственно соединяется с заземляющим устройством. В некоторых случаях соединение осуществляется с использованием малого сопротивления, например, трансформатора тока. В отличие от защитного, такое заземление нейтрали называется рабочим. Значение сопротивления заземляющих устройств, соединенных с нейтралью, не должно превышать 4 Ом в электроустановках с напряжением 380/220 вольт.

В электроустановках, где используется глухозаземленная нейтраль, поврежденный участок должен быстро и надежно отключаться в автоматическом режиме в случае возникновения замыкания между фазой и заземляющим проводником. С связи с этим, при напряжении до 1000 вольт, корпуса оборудования должны обязательно соединяться с заземленной нейтралью установок. Таким образом, обеспечивается быстрое отключение поврежденного участка в случае короткого замыкания с помощью реле максимального тока или предохранителя.

Особенности глухого заземления

Заземление нейтрали в глухом режиме предусмотрено для четырехпроводных сетей переменного тока. В таких случаях выполняется глухое заземление нулевых выводов силовых трансформаторов. Соединяются все части, подлежащие заземлению и нулевой заземленный вывод. Нулевой провод должен быть цельным, без предохранителей и каких-либо разъединяющих приспособлений.

В качестве глухозаземленной нейтрали воздушных линий с напряжением до 1 киловольта используется нулевой провод, прокладываемый вместе с фазными линиями на тех же опорах.

Все ответвления или концы воздушных линий, длиной свыше 200 метров подлежат повторному заземлению нулевого провода. То же самое касается вводов в здания, где имеются установки, подлежащие заземлению. В качестве естественных заземлителей могут использоваться железобетонные опоры, а также заземляющие устройства, защищающие от грозовых перенапряжений.

Таким образом, изолированная и глухозаземленная нейтраль обеспечивает нормальную работу релейной защиты генераторов и трансформаторов. Кроме того, они надежно защищают людей от поражения электрическим током.

electric-220.ru

О глухозаземленной нейтрали: определение изолированного глухого заземления

В настоящее время на территории Российской Федерации сетевыми организациями эксплуатируются электрические сети среднего и низкого напряжения со следующими режимами работы нейтрали:

Глухозаземленная нейтраль;
Изолированная нейтраль;
Резистивная нейтраль (перспективное направление).

Примеры схем сетей с глухозаземленной, изолированной и резистивной нейтралью

Дополнительная информация. При определении способа заземления нейтрали в распределительных сетях высокого напряжения обычно применяют метод, называющийся эффективно заземленная нейтраль.

Сеть с глухозаземленной нейтралью
Рядовые потребители электрической энергии редко понимают, что источником тока в розетке являются силовые трансформаторы. При соединении трёхфазных обмоток трансформатора в «звезду» появляется совместная точка. Нейтраль – так она называется. При соединении нейтрали с контуром заземления непосредственно у источника появляется глухозаземленная нейтраль.
Наибольшая область применения систем с глухозаземленной нейтралью – напряжение до 1000 Вольт (так называемое низкое напряжение). Электрические сети городов и посёлков, дачные домики и элитные коттеджи – все они запитываются от силовых трансформаторов с заземлѐнной нейтралью.
Особенности конструктива
Конструктивной особенностью глухозаземленной нейтрали является наличие фазного и линейного напряжения. Источники электрической энергии, используемые в рассматриваемых электроустановках, обладают тремя силовыми: фазными концами и одним нейтральным – нулевым. Разность потенциалов, появляющаяся между фазными проводами, называется линейным напряжением, а между одним из фазных и нулевым – фазным.

По величине показателя линейного напряжения говорят о напряжении всей электросети. В нашей стране оно зафиксировано на значениях, равных 220В, 380В и 660В.
√3 раз – такова разница между фазным и линейным напряжением. Соответственно, фазное напряжение будет принимать вид 127 В, 220 В и 380 В. Самое распространённая величина номинального напряжения – 380 В. При линейном напряжении 380 В фазное равно 220 В.
Электрическую сеть с нейтралью, заземлённой непосредственно рядом с источником, можно использовать для электроснабжения трехфазных нагрузок на напряжение 380 В и однофазных на напряжение 220 В. Для последних подключение производится между «фазой» и «нулём». Распределение однофазных потребителей производят равномерно по фазам А, В и С во избежание перекоса.
Контур заземления ТП
Любая трансформаторная подстанция с действующим трансформатором обязана быть окружена контуром заземления. Контур заземления трансформаторной подстанции – это таким образом соединённые между собой металлические заземлители, заглублённые в грунт, чтобы сопротивление их не превышало 4-х Ом при номинальном напряжении 380 В. Это значение закреплено в главном нормативном документе электротехники – ПУЭ.

От контура заземления подстанции делаются выводы для присоединения в распределительном устройстве к специальной металлической полосе – нулевой шине. К ней же подключается нулевой вывод трансформатора. У отходящих кабельных линий соответствующие жилы так же заводятся на эту шину. Фазные жилы «сажаются» на коммутационные аппараты.
Кабели, выходящие из кабельного полуэтажа подстанции, должны быть четырёхжильными. В давно введённых в эксплуатацию электроустановках встречаются кабели с тремя жилами и оболочкой из алюминия. В этом случае она используется как нулевой проводник.
Для принятия напряжения от сетевой организации каждый потребитель обязан организовать у себя на объекте вводное распределительное устройство 0,4 кВ (ВРУ). В нем необходимо предусмотреть нулевую шину соответствующего сечения. К ней присоединяются все нулевые жилы подходящих и отходящих кабелей. Повторное заземление ВРУ тоже заводится на нулевую шину.

Меры предосторожности
Теперь разберём, для чего выполняется заземление нейтрали трансформатора, и физику работы такой электрической сети.
В теоретической физике потенциал нулевого проводника по отношению к земле не должен превышать нулевого значения. Повторное заземление у принимающего устройства потребителя помогает добиться этого значения с ещё более высокой степенью вероятности, особенно, если до ТП есть достаточное расстояние.
Поражение током возможно в следующих ситуациях:
Повреждение изоляции токоведущих частей, выход из строя электрооборудования. Образуется шаговое напряжение – на плоскости пола появляется потенциал, небезопасный для идущего человека;
Повреждение изоляции электрооборудования. В этом случае на корпусе может оказаться опасное для здоровья напряжение;
Повреждение защитной изоляции кабелей. Здесь напряжение появляется на металлических полках, с лежащими кабельными линиями;
Нарушение технологии производства работ, приведшее к прикосновению к токоведущим частям, находящимся под фазным напряжением.
К включенному в сеть проводу, лежащему на влажном полу, подходить не рекомендуется. В этой ситуации появляется потенциал, опасный для человека. При попытке сделать шаг ноги оказываются под действием различных величин потенциала. Удар током обеспечен. Для избегания подобного развития событий перед заливкой бетона укладывается металлический каркас, соединённый с контуром заземления минимум в 2-х точках. За счёт этого при возникновении на полу потенциала ноги идущего человека будут зашунтированы, поражения электрическим током удастся избежать.
Для недопущения появления напряжения на нетоковедущих частях электрической системы ПУЭ обязывает заземлить абсолютно все металлические детали, находящиеся в распредустройствах трансформаторных подстанций и потребителя, а также корпуса электроприборов. В промышленных цехах, где присутствует электрическое оборудование (станки, производственные линии), по периметру пускается стальная полоса для присоединения всех без исключения металлсодержащих частей. Таким образом, выравниваются потенциалы земли и металлических частей, расположенных в помещении.
При возникновении пробоя на заземлённый корпус электрический ток пойдёт по пути наименьшего сопротивления, т.е. по заземляющим проводникам до контура заземления, а не через обладающее большим сопротивлением человеческое тело, даже при не сработавшей защите.
Меры предосторожности при работе в сети с глухозаземленной нейтралью
По этой причине ток через контур заземления направится в сторону нейтрали силового трансформатора. Это приводит к короткому замыканию с большой величиной электрического тока. На превышение заданного параметра должен будет среагировать защитный коммутационный аппарат: плавкая вставка или автоматический выключатель. За счёт этого повреждённый участок цепи будет выведен из работы. Таким образом, организуется быстрая локализация аварийного режима.
Разновидности систем TN
Существует несколько видов таких систем:
TN-C. К нулевому проводнику, соединенному с нейтралью, подключаются все металлические детали и корпуса электроприборов. Носит название совмещённого. Общепринятое обозначение – PEN. Старая схема, была широко распространена в Советском Союзе. Небезопасна. Для рядовых потребителей в настоящее время не используется, т.к. заземление корпусов бытовых электрических приборов сложно выполнимо. Имеет серьёзный недостаток: при обрыве PEN-проводника на занулённых электроприборах появляется небезопасный потенциал;
Важно! Зануление – это электрическое соединение незаземленных корпусов, в нормальном состоянии не под напряжением, и нулевым проводом трансформатора.
Разновидности схем TN
TN-S. Безопасность при возникновении аварийного режима существенно увеличивается. Здесь функции рабочего и защитного проводника разделяются по всей длине, вплоть до распределительного устройства потребителя. Однако требуется использование пятипроводного кабеля, что несколько удорожает стоимость прокладки кабельной линии;

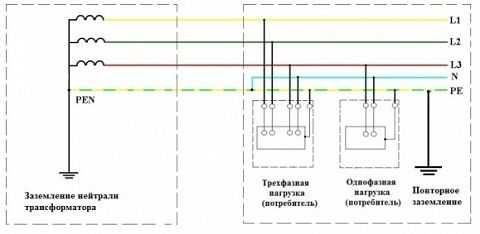

TN-C-S. Самая часто встречающаяся в современной электротехнике система заземления. PEN-проводник подвергается разделению на N и РЕ непосредственно в ГРЩ потребителя. При повреждении PEN-проводника до точки раздела на металлоконструкциях так же, как и в случае с системой TN-C, может появиться напряжение. Чтобы этого не произошло, делаются повторные заземления PEN-проводника по всей длине кабельной линии;
ТТ. Предусматривает создание у потребителя индивидуального заземляющего устройства. Встречается редко.
Данный режим работы заземленной нейтрали защищает от поражения электрическим током. При аварии потенциал выравнивается, поэтому прикосновение к металлическим конструкциям перестает быть опасным.
Видео
amperof.ru
принцип работы, схема, применение, как сделать самому, Ремонт и Строительство
Глухозаземленная нейтраль лежит в основе системы электроснабжения потребителей, она направлена на безопасное использование сетей до 1000 Вольт, которые чаще всего применяются в быту и на производстве в качестве источника стандартного низковольтного напряжения. Нейтраль, в свою очередь, это общая точка соединения обмоток звездой у источников электроэнергии, которыми являются трансформаторы или же генераторы. Если эту точку соединить с землёй, то и получится сеть с глухозаземлённой нейтралью. В нулевой точке происходит выравнивание потенциалов, что очень удобно для обеспечения электроэнергией и однофазных, и трехфазных источников.
Устройство и принцип действия сетей с глухозаземлённой нейтралью
Принцип работы источников электроэнергии, в частности, понижающих трансформаторов основан на законе взаимоиндукции и передаче энергии по магнитному сердечнику. Первичная обмотка при этом может и не иметь нулевого провода, в отличие от вторичной, где соединение его с нулём через проводник с низким сопротивлением, который можно приравнять с нулевым значением, будет являться эффективным средством защиты от поражения человека опасным для его жизни и здоровья напряжением.
Главной особенностью сетей с глухозаземлённой нейтралью является появление не только линейного, но и фазного напряжения. Что это такое и чем оно отличается друг от друга, рассмотрим на примере простой принципиальной схемы.
Фазное напряжение — это потенциал между одним из проводов линии и нулевой точкой, присоединенной к земле, то есть наглухо заземлённой. Линейное напржение — разница потенциалов между двумя выводами линий, то есть L1 и L2, L1-L3, или же L2-L3, называется оно также межфазное. Такие источники электрической энергии в бытовых условиях имеют распространенное значение напряжения в виде 380 В — линейного, и 220 — фазного. Линейное напряжение больше фазного на √3, то есть на 1,72.
Но основная задача такой системы это не только транспортировка к потребителю двух систем электроснабжения с разными номиналами и разными количеством фаз, но и защита человека при пробое изоляции и появлении напряжения в точках, которые в нормальном состоянии не имеют опасного потенциала. В жилых зданиях это:
корпуса всех бытовых приборов, которые проводят электрический ток, то есть сделаны из стали или другого токопроводящего металла;
металлоконструкции щитовых и распределительных устройств;
защитная оболочка кабелей.
Также для обеспечения безопасности все перечисленные выше элементы должны быть заземлены, именно в этом случае опасность от использования напряжения и применения бытовых приборов в сетях с глухозаземлённой нейтралью будет минимальна. При этом для таких цепей обязательна равномерность распределения однофазных нагрузок.
Объяснение для чайников
Понижающая подстанция, в которой установлен трансформатор, имеет свой контур заземления. Он соединен между собой стальными шинами и прутами, в один заземляющий контур. К потребителям в электрический щиток от подстанции прокладывается кабель который содержит четыре жилы:
три из них фазы;
одна заземление, соединённое возле трансформатора с заземляющим контуром.
Если потребителю необходимо питание от трёхфазной цепи 380 Вольт, то подключаться необходимо к этим трём жилам. В однофазное сети 220 В питание будет осуществляется от нулевого провода и от одной из фаз. Защита людей в однофазных и трехфазных цепях, если нет системы заземления, должна осуществляется за счёт специальных устройств защитного отключения (УЗО), которые срабатывают при небольшой утечке на ноль, при этом отключают надёжно потребителя от сети.
Классификация сетей с глухозаземлённой нейтралью
Современная система электроснабжения имеет стандартную маркировку где помимо рабочего нулевого проводника присутствует и защитный, что и даёт определение степени защищённости.
L — фазный проводник;
N — рабочий ноль;
РЕ — защитный нулевой проводник;
РЕN — рабочий и нулевой проводник выполнены одним проводом.
Существуют несколько подсистем в цепях с источником энергии, имеющим глухозаземлённую нейтраль:
TN-C. При данной системе нулевой и защитный проводник с подстанции организован одним проводником, возле приёмника однофазной цепи его корпус (или другие элементы, подлежащие заземлению) соединяют с данным совмещенным проводником – это называется зануление. Это устаревшая система, применялась в старых домах при СССР, сейчас для бытовых потребителей не используется, так как небезопасная. Такая система имеет существенный недостаток, так как в случае обрыва РЕN проводника на пути от питающего трансформатора до приемника электроэнергии, на зануленных корпусах оборудования появляется опасный потенциал. Используется только для защиты промышленных потребителей (об этом говорится ниже в следующем разделе).
TN-S. Имеет больший процент безопасности во время аварийных ситуаций. Это достигается путём разделения защитного и рабочего проводников по всей длине питающей линии, от трансформатора до распределительного электрощита (до конечного потребителя). Однако за счёт того, что приходится применять кабельную продукцию имеющую пять жил, что сильно увеличивает стоимость прокладки и бюджет на организацию электроснабжения к потребителю, применяется данная система не всегда.
TN-C-S. Данная система заземления является наиболее распространенной в наше время. При данной системе нулевой и защитный проводник на всей длине линии объединены в один совмещенный проводник PEN. При входе в здание данный проводник разделяется на защитный PE и нулевой N, которые дальше распределяются по потребителям (квартирам). При данной системе в случае отгорания PEN проводника до точки разделения на заземленных корпусах электроприборов появится опасный потенциал. Для предотвращения этого на всей длине линии и при входе в здание делаются повторные заземления PEN проводника и предъявляются повышенные требования к механической защите данного проводника.
ТТ. Данная система заземления практикуется в том случае, если линия системы TN-C-S находится в неудовлетворительном техническом состоянии и не обеспечивается достаточной безопасности предусмотренного в ней защитного заземления. Данная система заземления предусматривает монтаж индивидуального контура заземления у потребителя, при этом PEN проводник электрической сети используется только в качестве нулевого провода N.
Важно знать
Для электроснабжения однофазных и трёхфазных потребителей в промышленности и в бытовых условиях используют так называемое зануление, которое «якобы» является действенным методом, обеспечивающим автоматическое отключение электроустановки или части её, в которой произошло короткое замыкание. При занулении в цепях с глухозаземлённой нейтралью к нулевому проводу подключаются все металлические части и корпуса электрооборудования. Как работает данная защита? Дело в том что при любом коротком замыкании на корпус цепь переходит в режим короткого замыкания, ток в цепи автоматического выключателя сильно увеличивается и аварийный участок отключается от сети.
Преимуществом такой системы являются экономия расходов на проводку защитного заземления, а также снижение стоимости кабельной продукции, так как к одной и той же цепи можно подключить и однофазные и трёхфазные электроприёмники.
Однако недостатком глухозаземлённой нейтрали, организованной по принципу защитного зануления, можно назвать недостаточность обеспечения защиты человека при пробое изоляции на корпус электроприбора и одновременном обрыве нулевого провода, который является и защитным. И это очень важный момент — зануление является опасной мерой защиты, поэтому оно запрещено и организовываться в домашних условиях ни в коем случае не должно!
Современное электроснабжение всё-таки направлено больше на безопасность, поэтому требует установки УЗО и отдельного защитного заземляющего контура, через который даже самые незначительные токи утечки будут уходить в землю, при этом не подвергая человека опасности.
Теперь вы знаете, что такое глухозаземленная нейтраль, какой у нее принцип работы и в каких сетях она применяется. Если остались вопросы, можете задавать их в комментариях под статьей!
www.remontostroitel.ru
Глухозаземленная нейтраль, что это такое
Источниками питания потребителей являются генераторы или силовые трансформаторы. Обычно трехфазные обмотки соединяются в звезду. Общая точка этого соединения называется нейтралью. Если она напрямую или через небольшое сопротивление (трансформатор тока) соединяется с контуром заземления непосредственно у источника электроснабжения, то это – глухозаземленная нейтраль.
Работа нейтрали с заземлением – лишь один из возможных режимов ее работы. В зависимости от условий работы сети при однофазных замыканиях на землю, требуемых способов защиты людей от поражения электрическим током, способов ограничения перенапряжений используются и другие режимы:
с незаземленной (изолированной) нейтралью;
с компенсированной (резонансно-заземленной) нейтралью;
с эффективно заземленной нейтралью.
Эти режимы характерны для электроустановок с напряжением 6 кВ и выше. Система с изолированной нейтралью применяется и при напряжении до 1000 В, но не столь широко, как заземленная. Она обеспечивает высокую безопасность при эксплуатации передвижных электроустановок, горных предприятий, где использование контура заземления для обеспечения электробезопасности ненадежно или неэффективно.
Установка в нейтральном проводнике компенсационных установок позволяет уменьшить емкостной ток замыкания на землю электроустановок выше 1000 В. Компенсация осуществляется за счет плавно или ступенчато изменяемой индуктивности катушки. В точке замыкания на землю ток при полной компенсации становится равным нулю. Дополнительно для эффективного срабатывания защиты используется резистивное заземление нейтрали. Она создает активную составляющую тока, на который реагирует реле ячейки, питающей поврежденную линию.
Эффективное заземление нейтрали применяется на линиях электропередач напряжением 110 кВ и выше.
Все бытовые, сельские, дачные электросети питаются от трансформаторных подстанций с глухозаземленной нейтралью. Поэтому рассмотрим особенности ее работы поподробнее.
Конструкция сетей с глухозаземленной нейтралью
Трансформаторы и генераторы, применяем
voltland.ru
Система электроснабжения с глухозаземленной нейтралью. Изолированная нейтраль. Устройство и работа. Применение
Электрические сети, как известно, делятся в зависимости от класса напряжения – до и выше 1000В. Нейтраль – это общая точка обмоток у трансформаторов и генераторов, соединенных в звезду. Если же схема обмоток треугольник и необходим ноль, то можно вспомнить про схему . Будем рассматривать только сети переменного тока.
Виды заземления нейтрали в сетях до 1кВ
В электрических сетях напряжением до 1000В принято использовать три системы заземления нейтрали – это TN, IT, TT. Каждая из букв несет определенный смысл, разберемся:
1-ая буква описывает способ заземления нейтрали источника питания
T (terra) – нейтраль глухозаземленная
I (isolate) – нейтраль изолирована (и – изолирована, легко запомнить)
2-ая буква показывает способ заземления открытых проводящих частей (ОПЧ) с землей
N (neutral) – ОПЧ заземлены через глухозаземленную нейтраль источника питания
T – ОПЧ заземлены независимо от источника питания
В свою очередь система TN делится на три подсистемы – TN-C, TN-S и TN-C-S. В рамках данной подсистемы третьи буквы (C — combine, S — separe) обозначают совмещение или разделение в одном проводе функций нулевого защитного (PE) и нулевого рабочего (N) проводника.
Рассмотрим теперь каждую систему более подробно.
Система заземления TN
В этой системе нейтраль глухозаземлена, а открытые проводящие части заземлены через эту глухозаземленную нейтраль. Глухозаземленная – это значит что нейтраль присоединена непосредственно к заземляющему устройству (болтом, сваркой) или через малое сопротивление (трансформатор тока).
В сетях до 1кВ глузозаземленная нейтраль используется для питания однофазных и трехфазных нагрузок.
Система заземления TT

Система TT предполагает, что нейтраль источника питания глухозаземлена, а ОПЧ оборудования заземлены заземляющим устройством электрически несвязанным с нейтралью источника. То есть защитный PE-проводник создается у самого потребителя, а не идет от источника питания.

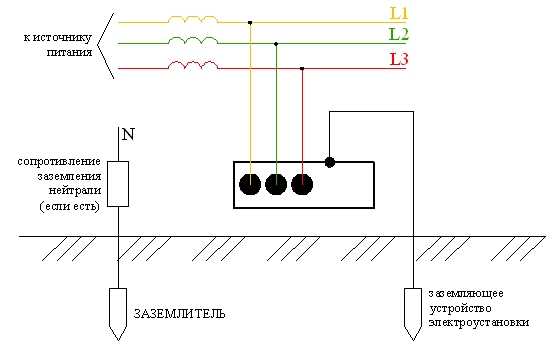

Система заземления IT

В системе IT нейтраль генератора или трансформатора изолирована или заземлена через устройства, имеющие высокое сопротивление, а ОПЧ заземлены независимо. Эта система не рекомендуется для жилых зданий, используется там, где при первом замыкании на землю не требуется перерыв питания. Это могут быть электроустановки с повышенными требованиями надежности снабжения электроэнергией.
Виды заземления нейтрали в электросетях выше 1кВ
В сетях напряжением выше 1000В используется изолированная (незаземленная) нейтраль, эффективно заземленная нейтраль и резонансно-заземленная нейтраль. Глухозаземленная нейтраль используется только в сетях до 1кВ.

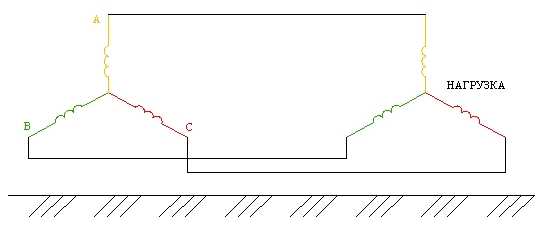

Исторически первая система заземления. Нейтральная точка источника питания не присоединена к заземляющему устройству. Обмотки соединены в треугольник и выходит, что нулевая точка отсутствует. Применяется на напряжение 3-35кВ.

Этот вид заземления используется в сетях напряжением выше 110кВ. Достоинство заключается в том, что при однофазных замыканиях на неповрежденных фазах напряжение относительно земли будет равно 0,8 междуфазного в нормальном режиме работы. В этой системе сам контур заземления выполняется с учетом протекания больших токов КЗ, что делает его сложным и дорогим.

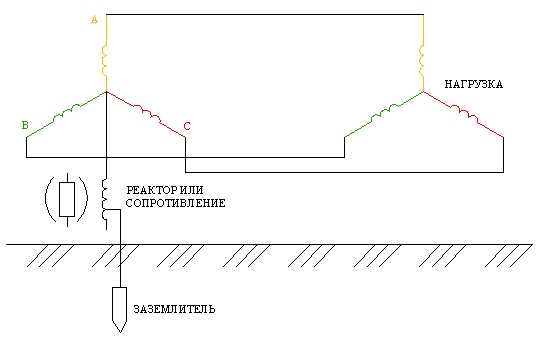

Применяется в сетях 3-35кВ. Используется для уменьшения величины токов КЗ. Исторически был вторым способом заземления нейтрали. Заземление через резистор используется во всем мире, через реактор – в странах бывшего союза.
Заземление через реактор – при отсутствии замыкания ток через реактор мал. Когда происходит замыкание фазы на землю, то через место повреждения течет емкостной ток КЗ и индуктивный ток реактора. Если их величина равна, то в месте замыкания отсутствует ток (явление резонанса).
Заземление через резистор бывает низкоомным и высокоомным. Разница в величине тока, создаваемым резистором при замыкании на землю. Высокоомное применяется в сетях с малыми емкостными токами, в этом случае замыкание можно не отключать немедленно. Низкоомное заземление наоборот используется при больших емкостных токах.
Выбор виды заземления нейтрали зависит от следующих факторов:
величина емкостного тока сети
допустимая величина однофазного замыкания
возможности отключения однофазного замыкания
вида и типа релейных защит
безопасности персонала
наличия резерва
Если не хотите потерять этот материал, то поделитесь им с друзьями в социальных сетях!

В современных энергосистемах сети 110 кВ и выше эксплуатируются с эффективным заземлением нейтралей обмоток силовых трансформаторов. Сети напряжением 35 кВ и ниже работают с изолированной нейтралью или заземлением через дугогасящие реакторы.
Каждый вид заземления имеет свои преимущества и недостатки.
В сетях с изолированной нейтралью однофазное замыкание на землю не приводит к короткому замыканию. В месте замыкания проходит небольшой ток, обусловленный емкостью двух фаз на землю. Значительные емкостные токи обычно компенсируются полностью или частично включением в нейтраль трансформатора дугогасящего реактора. Остаточный в результате компенсации малый ток не способен поддерживать горение дуги в месте замыкания, поэтому поврежденный участок, как правило, не отключается автоматически. Металлическое однофазное замыкание на землю сопровождается повышением напряжения на неповрежденных фазах до линейного, а при замыкании через дугу возможно появление перенапряжений, распространяющихся на всю электрически связанную сеть, в которой могут находиться участки с ослабленной изоляцией. Чтобы уберечь трансформаторы, работающие в сетях с изолированной нейтралью или с компенсацией емкостных токов, от воздействия повышенных напряжений, изоляцию их нейтралей выполняют на тот же класс напряжения, что и изоляцию линейных вводов. При таком уровне изоляции не требуется применение никаких средств защиты нейтралей, кроме вентильных разрядников, включаемых параллельно дугогасящему реактору.
В сетях с эффективным заземлением нейтрали (рис. 1.19) однофазное замыкание на землю приводит к короткому замыканию. Ток короткого замыкания (КЗ) проходит от места повреждения по земле к заземленным нейтралям трансформаторов Т1 и Т2 распределяясь обратно пропорционально сопротивлениям ветвей. Поврежденный участок выводится из работы действием защит от замыканий на землю. Через трансформаторы (ТЗ и Т4), нейтрали которых не имеют глухого заземления, ток однофазного КЗ не проходит.
С учетом того, что однофазное КЗ является частым (до 80% случаев КЗ в энергосистемах приходится на однофазные КЗ) и тяжелым видом повреждений, принимают меры по уменьшению токов КЗ. Одной из таких мер является частичное разземление нейтралей трансформаторов.
Нейтрали автотрансформаторов не разземляются, так как они рассчитаны для работы с обязательным заземлением концов общей обмотки.
Число заземленных нейтралей на каждом участке сети устанавливается расчетами и принимается минимальным. При выборе точек заземления нейтралей в энергосистеме руководствуются как требованиями релейной защиты в части поддержания на определенном уровне токов замыкания на землю, так и обеспечением защиты изоляции разземленных нейтралей от перенапряжений. Последнее обстоятельство вызвано тем, что все трансформаторы 110-220 кВ отечественных заводов имеют пониженный уровень изоляции нейтралей. Так, у трансформаторов 110 кВ с регулированием напряжения под нагрузкой уровень изоляции нейтралей соответствует стандартному классу напряжения 35 кВ, что обусловлено включением со стороны нейтрали переключающих устройств с классом изоляции 35 кВ. Трансформаторы 220 кВ имеют также пониженный на класс уровень изоляции нейтралей. Во всех случаях это дает значительный экономический эффект, и тем больший, чем выше класс напряжения трансформатора.
Выбор указанного уровня изоляции нейтралей трансформаторов, предназначенных для работы в сетях с эффективно заземленной нейтралью, технически обосновывается значением напряжения, которое может появиться на нейтрали при однофазном КЗ. А оно может достигнуть почти 1/3 линейного напряжения (например, для сетей 110 кВ около 42 кВ —
srnr.ru
Глухозаземленная нейтраль — что это? Схема, преимущества. Нейтраль глухозаземленная схема

Защитное зануление | Подробная схема
Защитное зануление от точки «А» до точки «Б»
Откуда к нам в дом попадает защитное зануление, оно же ноль или нейтраль? Давайте рассмотрим его путь от трансформаторной подстанции. Как видно из схемы (внизу), начинается оно с глухозаземленной нейтрали.
В нашем случае глухозаземленная нейтраль – это нейтраль силового трансформатора, соединённая с заземляющим устройством. Затем вместе с линией, состоящей из трех фаз, нейтраль попадает во вводной шкаф и распределяется по электрощитам на этажах.
От нее берется рабочий ноль, который вместе с фазой образует привычное для нас фазное напряжение. Ноль называется рабочим, потому что вы используете его для работы электроприборов (электроустановок).
А вот отдельный ноль (защитный ноль), взятый со щитка, электрически соединенный с глухозаземленной нейтралью, и образует защитное зануление.
Помните, в цепи защитных зануляющих проводников не должно быть разделяющих приспособлений и предохранителей.
Внимание!
Никогда не используйте рабочий ноль как защитный (защитное зануление), этим вы подвергните опасности, как себя, так и окружающих вас людей.
Поскольку при обрыве цепи рабочего нуля, фазный ток через включенные нагрузки попадет на корпус электроприбора, и вместо защиты вы получите ничем не защищенный источник опасного напряжения.
Назначение защитного зануления – устранение опасности поражения электрическим током при прикосновении к корпусу электроустановки или другим нетоковедущим частям, оказавшимся под напряжением, при замыкании фазы на корпус или землю.
Принцип действия зануления заключается в превращении замыкания фазного проводника на корпус электроустановки в однофазное короткое замыкание. Что вызывает большой ток, который обеспечивает быстрое срабатывание защиты поврежденной электроустановки и отключает ее от питающей сети.

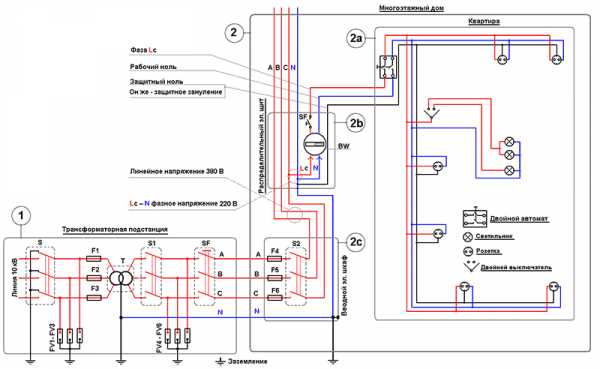

Электросхема по теме защитное зануление
Увеличить рис.
1 – Трансформаторная подстанция
S – Отсекатель
FV1 – FV6 разрядники
F1 – F3 предохранители
Т – силовой трансформатор
S1 – рубильник
SF1 – SF3 – автоматические выключатели
A, B, C – Линия состоящая из фаз
N – Глухозаземленная нейтраль
2 – Многоэтажный дом
2а – Квартира
2b – Распределительный электрический щит
SF– автоматический выключатель
BW – Счетчик
Lc – фаза
N – нейтраль
2C – Вводной электрошкаф
A, B, C – Фазные линии
N – Глухозаземленная нейтраль
F4 – F6 Предохранители
S2 – Рубильник
Зануляющие и питающие проводники должны быть одного сечения, кабеля с тремя проводами легко решают эту проблему. Нужное вам сечение провода можете выбрать по таблице «Допустимые значения тока, А»
Статья написана в ознакомительных целях для более простого представления, что такое защитное зануление и откуда оно берется.
Удачного монтажа!————————————————————————————-Источники:Консультант Святенко С. П.Сайт «Школа для электрика» http://electricalschool.infoГ. А. Дулицкий, А.П. Комаревцев справочник «Электробезопасность при эксплуатации электроустановок до 1000В»
Евгений Новиков
Эксперт проекта Masstter.com
Статья помогла вам?
Дайте нам об этом знать — поставьте оценку
Загрузка…
masstter.com
Глухозаземленная нейтраль — что это? Схема, преимущества |
Схема глухозаземленной нейтрали представляет собой электрическое соединение нулевого полного сопротивления выполнено непосредственно между нейтралью и землей.
Так как нейтраль заземлена без токоограничивающего полного сопротивления, ток повреждения Ik1 между фазой и землей, практически, создает короткое замыкание фазы на нейтраль, то есть имеет большое значение.
Отключение производится при первом повреждении изоляции.
Преимущества метода
Схема глухозаземленной нейтрали идеально подходит для подавления перенапряжений.
Глухозаземленная нейтраль позволяет использовать оборудование с уровнем изоляции, рассчитанным на фазное напряжение.
Нет необходимости применять специальную защиту: используются обычные функции защиты от тока перегрузки в фазах для устранения глухих замыканий фазы на землю.
Недостатки метода
Использование схемы глухозаземленной нейтрали влечет за собой все недостатки и опасности, связанные с большим током замыкания на землю: возникают максимальные повреждения и помехи.
Не обеспечивается бесперебойная работа поврежденного отходящего фидера.
В силу возникновения высокого напряжения прикосновения создается большая опасность для персонала во время действия повреждения.
ЗащитаОбнаружение замыкания через полное сопротивление производится с помощью функции максимальной токовой защиты от замыканий на землю с выдержкой времени, с регулировкой по номинальному току.Применение
Данный способ заземления нейтрали не применяется в европейских воздушных или подземных сетях среднего напряжения, но, напротив, широко используется в северо-американских распределительных сетях. Для этих сетей (имеются ввиду во
10i5.ru
Чем называют эффективно заземленную нейтраль?

Высоковольтные линии электропередач предназначены для передачи энергии на большие расстояния. Для обеспечения безопасной работы энергосистемы используются средства защиты.  Для чего применяются различные виды заземления нейтрали. Схема подключения заземлителя зависит от питающего напряжения:

Для исключения перенапряжения неповрежденных фаз при возникновении однофазного замыкания на землю.
В электросетях с напряжением 110 КВ и выше выполняется система с эффективно заземленной нейтралью. Она представляет собой разновидность сети с глухозаземленной нейтралью.  И предназначена для уменьшения коммутационного перенапряжения сети. Что уменьшает требования к изоляции. А это существенно снижает стоимость электросетей.
Позволяет применить быстродействующую защиту от коротких замыканий на землю. Что, в свою очередь, уменьшает вероятность сложных трехфазных замыканий, но в тоже время при замыкании на землю возникают большие токи.
Эффективно заземленная нейтраль
Что же такое эффективно заземленная нейтраль – это трехфазная сеть с коэффициентом замыкания на землю, который эквивалентен значению меньше или равному 1,4 в системах с питающим напряжением свыше 1000 В. И рассчитывается по формуле:
Кз=Uф.з /Uф.ном.
Эффективное заземление нейтрали применяется в сетях напряжением 110 КВ и выше. Применение такой схемы обусловлено стоимостью изоляции.

При использовании такой электросхемы во время замыкания одной фазы на землю, потенциал на остальных не превышает значения равного межфазному напряжению, умноженному на коэффициент 0,8.  Что позволяет производить расчет изоляции на это значение. В отличие от сетей с изолированной или компенсированной нейтралью, где расчет производится на полное межфазное напряжение.
Требования к сетям, согласно нормативу
Правилами эксплуатации электроустановок потребителями предъявляются требования к заземляющему устройству, сопротивление которого не должно превышать 0,5 Ом в схеме, где применена эффективно заземленная нейтраль.  При этом должно учитываться значение искусственного заземляющего устройства, сопротивление которого не должно превышать значения 1 Ом. Что справедливо для сетей с потенциалом выше 1000 В и током короткого замыкания на землю более 500 А.

Эти требования к заземляющему устройству предъявляются при возникновении КЗ фазы на землю, что является однофазным замыканием в схеме, где присутствует заземленная нейтраль, чтобы немедленно и эффективно произошло отключение.
К сложным аварийным ситуациям относятся замыкания двух или трех фаз на землю. Однако, в этом случае напряжение на неповрежденных фазах и токи замыкания будут существенно ниже, чем при однофазном.
Поэтому при расчетах принимают большие значения, а напряжение и токи двух и трехфазных замыканий не используются.

Такое подключение эффективно при аварии и служит для понижения потенциала между не отказавшей фазой и землей в сетях, где применяется заземленная нейтраль, что позволяет не допустить превышение шагового напряжения.  А также не ограничивает вынос потенциала за пределы подстанции и уменьшает риск поражения электрическим током обслуживающего персонала.
Большая часть замыканий после снятия напряжения исчезает, а автоматика (АПВ) включает подачу электропитания в ЛЭП. Для уменьшения токов в аварийной ситуации заземляют не все трансформаторы, а только часть.  Так, при смонтированных на подстанции двух силовых трансформаторов подключают только один. Такая система называется электросетью с эффективно заземленной нейтралью.
Преимущества и недостатки системы
Главным достоинством таких систем можно отметить ограничение потенциала в системах напряжением 110 КВ и более в неповрежденных линиях при возникновении аварийной ситуации, что оказывает существенное значение для материалов изоляции. А также применение относительно несложных устройств релейной защиты от однофазных коротких замыканий на землю.
Недостатками подобных электросетей, касательно к сетям с изолированной нейтралью, можно отнести высокие токи КЗ, что требует моментального отключения напряжения.  Если этого не произойдет, то возникает опасность серьезного повреждения линии, а также возрастает вероятность поражения электрическим током обслуживающего персонала.
И велико возникновение пожара и даже взрыва. Высокие токи КЗ предъявляют особые требования к устройствам защиты, она должна срабатывать мгновенно, а это усложняет приборы защиты.
Использование в сетях ниже тысячи вольт
Эффективно заземленная нейтраль применяется в основном в сетях с напряжением в 110 В. и более.  Однако, допустимо применять в сетях ниже тысячи вольт, где нет, и не предвидится применение приборов, у которых имеется опасность возникновения пожара. Или отсутствуют устройства, у которых может повредиться электрооборудование или возникнуть взрыв.
В последнее время такие электросхемы получили распространение в городских электросетях. Что имеет смысл при коэффициенте тока короткого замыкания на землю меньше единицы.  Это дает возможность использовать кабель, рассчитанный на напряжение 6 КВ использовать в сети 10 КВ. Что позволяет увеличить передаваемую мощность на величину 1,73 без замены кабеля и коммутационной аппаратуры.
electriktop.ru
No related posts.
