Обзор и устройство современных счётчиков электроэнергии / Habr

За последнее время на смену индукционным счётчикам электроэнергии пришли электронные. В данных счётчиках счётный механизм приводится во вращение не с помощью катушек напряжения и тока, а с помощью специализированной электроники. Кроме того, средством счёта и отображения показаний может являться микроконтроллер и цифровой дисплей соответственно. Всё это позволило сократить габаритные размеры приборов, а также, снизить их стоимость.

В состав практически любого электронного счётчика входит одна или несколько специализированных вычислительных микросхем, выполняющие основные функции по преобразованию и измерению. На вход такой микросхемы поступает информация о напряжении и силе тока с соответствующих датчиков в аналоговом виде. Внутри микросхемы данная информация оцифровывается и преобразуется определённым образом. В результате, на выходе микросхемы формируются импульсные сигналы, частота которых пропорциональна текущей потребляемой мощности нагрузки, подключенной к счётчику. Импульсы поступают на счётный механизм, который представляет собой электромагнит, согласованный с зубчатыми передачами на колёсики с цифрами. В случае с более дорогостоящими счётчиками с цифровым дисплеем применяется дополнительный микроконтроллер. Он подключается к вышесказанной микросхеме и к цифровому дисплею по определённому интерфейсу, ведёт накопление результата измерения электроэнергии в энергонезависимую память, а также, обеспечивает дополнительный функционал прибора.

Рассмотрим несколько подобных микросхем и моделей счётчиков, которые мне попадались под руку.

Ниже на рисунке в разобранном виде изображён один из наиболее дешёвых и популярных однофазных счётчиков «НЕВА 103». Как видно из рисунка, устройство счётчика довольно простое. Основная плата состоит из специализированной микросхемы, её обвески и узла стабилизатора питания на основе балластового конденсатора. На дополнительной плате размещён светодиод, индицирующий потребляемую нагрузку. В данном случае – 3200 импульсов на 1 кВт*ч. Также есть возможность снимать импульсы с зелёного клеммника, расположенного вверху счётчика. Счётный механизм состоит из семи колёсиков с цифрами, редуктора и электромагнита. На нём отображается посчитанная электроэнергия с точностью до десятых кВт*ч. Как видно из рисунка, редуктор имеет передаточное отношение 200:1. По моим замечаниям, это означает «200 импульсов на 1 кВт*ч». То есть, 200 импульсов, поданных на электромагнит, поспособствуют прокрутке последнего красного колёсика на 1 полный оборот. Это соотношение кратно соотношению для светодиодного индикатора, что весьма не случайно. Редуктор с электромагнитом размещён в металлической коробке под двумя экранами с целью защиты от вмешательства внешним магнитным полем.

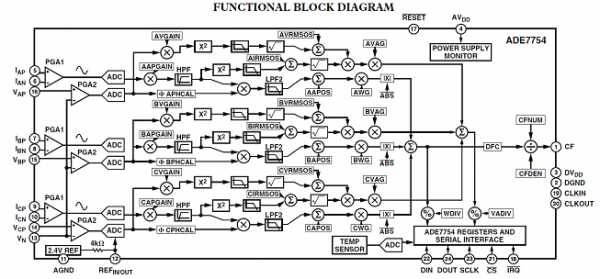

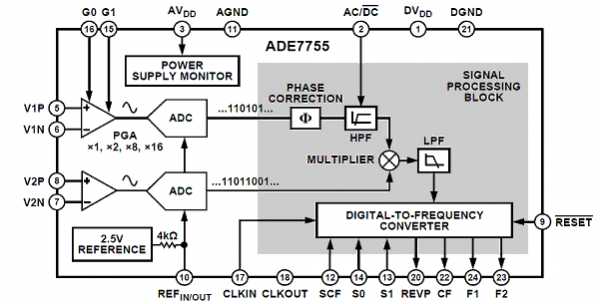

В данной модели счётчика применяется микросхема ADE7754. Рассмотрим её структуру.

На пины 5 и 6 поступает аналоговый сигнал с токового шунта, который расположен на первой и второй клеммах счётчика (на фотографии в этом месте видно повреждение). На пины 8 и 7 поступает аналоговый сигнал, пропорциональный напряжению в сети. Через пины 16 и 15 есть возможность устанавливать усиление внутреннего операционного усилителя, отвечающий за ток. Оба сигнала с помощью узлов АЦП преобразуются в цифровой вид и, проходя определённую коррекцию и фильтрацию, поступают на умножитель. Умножитель перемножает эти два сигнала, в результате чего, согласно законам физики, на его выходе получается информация о текущей потребляемой мощности. Данный сигнал поступает на специализированный преобразователь, который формирует готовые импульсы на счётное устройство (пины 23 и 24) и на контрольный светодиод и счётный выход (пин 22). Через пины 12, 13 и 14 конфигурируются частотные множители и режимы вышеперечисленных импульсов.

Стандартная схема обвески практически представляет собой схему рассматриваемого счётчика.

Общий минусовой провод соединён с нулём 220В. Фаза поступает на пин 8 через делитель на резисторах, служащий для снижения уровня измеряемого напряжения. Сигнал с шунта поступает на соответствующие входы микросхемы также через резисторы. В данной схеме, предназначенной для теста, конфигурационные пины 12-14 подключены к логической единице. В зависимости от модели счётчика, они могут иметь разную конфигурацию. В данном кратком обзоре эта информация не столь важна. Светодиодный индикатор подключен к соответствующему пину последовательно вместе с оптической развязкой, на другой стороне которой подключается клеммник для снятия счётной информации (К7 и К8).

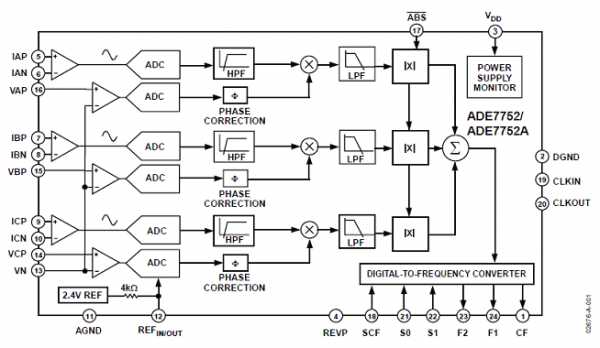

Из этого же семейства микросхем существуют похожие аналоги для трёхфазных измерений. Вероятнее всего, они встраиваются в дешёвые трёхфазные счётчики. В качестве примера на рисунке ниже представлена структура одной из таких микросхем, а именно ADE7752.

Вместо двух узлов АЦП, здесь применено их 6: по 2 на каждую фазу. Минусовые входы ОУ напряжения объединены вместе и выводятся на пин 13 (ноль). Каждая из трёх фаз подключается к своему плюсовому входу ОУ (пины 14, 15, 16). Сигналы с токовых шунтов по каждой фазе подключаются по аналогии с предыдущим примером. По каждой из трёх фаз с помощью трёх умножителей выделяется сигнал, характеризующий текущую мощность. Эти сигналы, кроме фильтров, проходят через дополнительные узлы, которые активируются через пин 17 и служат для включения операции математического модуля. Затем эти три сигнала суммируются, получая, таким образом, суммарную потребляемую мощность по всем фазам. В зависимости от двоичной конфигурации пина 17, сумматор суммирует либо абсолютные значения трёх сигналов, либо их модули. Это необходимо для тех или иных тонкостей измерения электроэнергии, подробности которых здесь не рассматриваются. Данный сигнал поступает на преобразователь, аналогичный предыдущему примеру с однофазным измерителем. Его интерфейс также практически аналогичен.

Стоит отметить, что вышеописанные микросхемы служат для измерения активной энергии. Более дорогие счётчики способны измерять как активную, так и реактивную энергию. Рассмотрим, например, микросхему ADE7754. Как видно из рисунка ниже, её структура намного сложнее структуры микросхем из предыдущих примеров.

Микросхема измеряет активную и реактивную трёхфазную электроэнергию, имеет SPI интерфейс для подключения микроконтроллера и выход CF (пин 1) для внешней регистрации активной электроэнергии. Вся остальная информация с микросхемы считывается микроконтроллером через интерфейс. Через него же осуществляется конфигурация микросхемы, в частности, установка многочисленных констант, отражённых на структурной схеме. Как следствие, данная микросхема, в отличие от предыдущих двух примеров, не является автономной, и для построения счётчика на базе этой микросхемы требуется микроконтроллер. Можно зрительно в структурной схеме пронаблюдать узлы, отвечающие по отдельности за измерение активной и реактивной энергии. Здесь всё гораздо сложнее, чем в предыдущих двух примерах.

В качестве примера рассмотрим ещё один интересный прибор: трёхфазный счётчик «Энергомера ЦЭ6803В Р32». Как видно из фотографии ниже, данный счётчик ещё не эксплуатировался. Он мне достался в неопломбированном виде с небольшими механическими повреждениями снаружи. При всё при этом он находился полностью в рабочем состоянии.

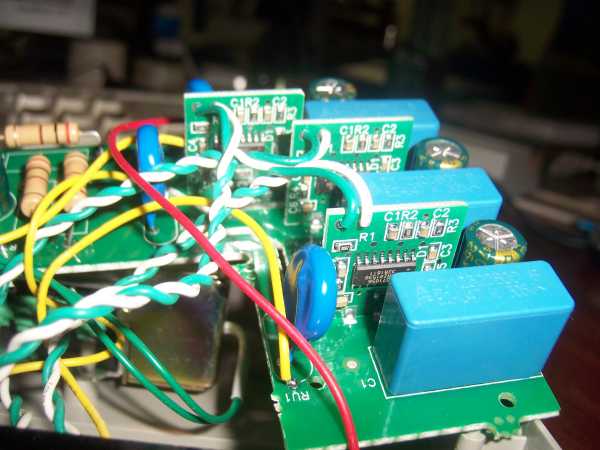

Как можно заметить, глядя на основную плату, прибор состоит из трёх одинаковых узлов (справа), цепей питания и микроконтроллера. С нижней стороны основной платы расположены три одинаковых модуля на отдельных платах по одному на каждый узел. Данные модули представляют собой микросхемы AD71056 с минимальной необходимой обвеской. Эта микросхема является однофазным измерителем электроэнергии.

Модули запаяны вертикально на основную плату. Витыми проводами к данным модулям подключаются токовые шунты.

За пару часов удалось срисовать электрическую схему прибора. Рассмотрим её более детально.

Справа на общей схеме изображена схема однофазного модуля, о котором говорилось выше. Микросхема D1 этого модуля AD71056 по назначению похожа на микросхему ADE7755, которая рассматривалась ранее. На четвёртый контакт модуля поступает питание 5В, на третий – сигнал напряжения. Со второго контакта снимается информация в виде импульсов о потребляемой мощности через выход CF микросхемы D1. Сигнал с токовых шунтов поступает через контакты X1 и X2. Конфигурационные входы микросхемы SCF, S1 и S0 в данном случае расположены на пинах 8-10 и сконфигурированы в «0,1,1».

Каждый из трёх таких модулей обслуживает соответственно каждую фазу. Сигнал для измерения напряжения поступает на модуль через цепочку из четырёх резисторов и берётся с нулевой клеммы («N»). При этом стоит обратить внимание, что общим проводом для каждого модуля является соответствующая ему фаза. А вот, общий провод всей схемы соединён с нулевой клеммой. Данное хитрое решение по обеспечению питанием каждого узла схемы расписано ниже.

Каждая из трёх фаз поступает на стабилитроны VD4, VD5 и VD6 соответственно, затем на балластовые RC цепи R1C1, R2C2 и R3C3, затем – на стабилитроны VD1, VD2 и VD3, которые соединены своими анодами с нулём. С первых трёх стабилитронов снимается напряжение питания для каждого модуля U3, U2 и U1 соответственно, выпрямляется диодами VD10, VD11 и VD12. Микросхемы-регуляторы D1-D3 служат для получения напряжения питания 5В. Со стабилитронов VD1-VD3 снимается напряжение питания общей схемы, выпрямляется диодами VD7-VD9, собирается в одну точку и поступает на регулятор D4, откуда снимается 5В.

Общую схему составляет микроконтроллер (МК) D5 PIC16F720. Очевидно, он служит для сбора и обработки информации о текущей потребляемой мощности, поступающей с каждого модуля в виде импульсов. Эти сигналы поступают с модулей U3, U2 и U1 на пины МК RA2, RA4 и RA5 через оптические развязки V1, V2 и V3 соответственно. В результате на пинах RC1 и RC2 МК формирует импульсы для механического счётного устройства M1. Оно аналогично устройству, рассматриваемому ранее, и также имеет соотношение 200:1. Сопротивление катушки высокое и составляет порядка 500 Ом, что позволяет подключать её непосредственно к МК без дополнительных транзисторных цепей. На пине RC0 МК формирует импульсы для светодиодного индикатора HL2 и для внешнего импульсного выхода на разъёме XT1. Последний реализуется через оптическую развязку V4 и транзистор VT1. В данной модели счётчика соотношение составляет 400 импульсов на 1 кВт*ч. На практике при испытании данного счётчика (после небольшого ремонта) было замечено, что электромагнитная катушка счётного механизма срабатывает синхронно со вспышкой светодиода HL2, но через раз (в два раза реже). Это подтверждает соответствие соотношений 400:1 для индикатора и 200:1 для счётного механизма, о чём говорилось ранее.

Слева на плате расположено место для 10-пинового разъёма XS1, который служит для перепрошивки, а также, для UART интерфейса МК.

Таким образом, трёхфазный счётчик «Энергомера ЦЭ6803В Р32» состоит из трёх однофазных измерительных микросхем и микроконтроллера, обрабатывающий информацию с них.

В заключение стоит отметить, что существует ряд моделей счётчиков куда более сложней по своей функциональности. К примеру, счётчики с удалённым контролем показаний по электролинии, или даже через модуль мобильной связи. В данной статье я рассмотрел только простейшие модели и основные принципы построения их электрических схем. Заранее приношу извинения за возможно неправильную терминологию в тексте, ибо я старался излагать простым языком.

habr.com

Схема Подключения Счетчика В Частном Доме

В ней не сложно разобраться.


Узнать схему подключения того или иного электросчетчика достаточно просто.

Как правило, она находится в проводе с желто-зелёной оболочкой. Кроме того, доступ к щитку будут иметь не только хозяева и проверяющие, но и посторонние лица.
Штырь заземления

То есть подключение проводов к счетчику выглядит следующим образом: С учетом всех изложенных выше требований схема подключения однофазного счетчика электроэнергии должна иметь следующий вид так как схема подключения электросчетчика индукционного идентична электронному приведем одну общую схему с электронным счетчиком : Двухполюсный автоматический выключатель — для возможности снятия напряжения со счетчика для его безопасной замены Однополюсные автоматические выключатели — для защиты электросети от коротких замыканий и перегрузок УЗО — для защиты от поражения электрическим током и пожаров.

Металлический или пластиковый бокс защищает размещенные в нем приборы от физического воздействия, попадания влаги и пыли. Все, что продают работники энергосетей, стоит почти вдвое дороже, имеет случаи ремонта и, по отзывам владельцев частных домов, обладает огромной погрешностью измерения.

Он не заходит в счетчик, как и в автоматы и УЗО.

Отсутствие индивидуального вводного автомата перед счетчиком.

Популярные схемы подключения электросчетчиков Производитель указывает схемы подключения на внутренних сторонах крышек, прикрывающих клеммы. Об этом речь пойдёт ниже.

Подключения электросчетчика Меркурий 201.5.Схема подключения.

Устройство и принцип действия электросчетчика

Во время подключения линия обесточивается заранее это делается через поставляющую электричество организацию. Схема подключения трехфазного счетчика Трехфазные счетчики применяются для учета электроэнергии, как правило, на объектах с присоединенной мощностью более 12 кВт более 60 Ампер , а так же при наличии трехфазного электрооборудования вне зависимости от мощности. Лучше всего для частного дома подойдет электросчетчик с обычной механической индикацией.

При двухцветных — красно-белый — фаза, а сине-белый — ноль.

Теперь, в случае возникновения аварийной ситуации и срабатывания вводного автомата, разорвется и нулевой провод, на котором, в некоторых случаях, может быть опасный потенциал и это не единственное преимущество данной схемы подключения.

Популярные схемы подключения электросчетчиков Производитель указывает схемы подключения на внутренних сторонах крышек, прикрывающих клеммы. Она более надёжная.

Вообще, подключение электросчетчика, схема которого известна, особого труда не составит. Коммутационные аппараты В целях безопасности применяют различные коммутационные аппараты.

Коммутационные аппараты В целях безопасности применяют различные коммутационные аппараты. При этом отключающие аппараты для снятия напряжения с расчетных счетчиков, расположенных в квартирах, должны размещаться за пределами квартиры.

В этом случае, нарушается ещё одно правило из ПУЭ. Основное требование — размещение счётчиков в легкодоступных сухих помещениях с плюсовой температурой.
Как установить счетчик в частном доме

Статья по теме: Периодичность проверки заземления электрооборудования

Комплектация однофазного электросчетчика

О прохождении соответствующей проверки свидетельствует наличие пломбы. Итак, где же лучше повесить счётчик: Это должно быть место, к которому не сложно подойти и проверить целостность пломбы, снять показания.

Основные требования Основные правила монтажа и подключения приборов учета определяются п. Расскажите о нюансах подключения которые известны вам.

При этом питание на электросчетчик подается от трансформаторов, которые установлены на вводных силовых шинах.

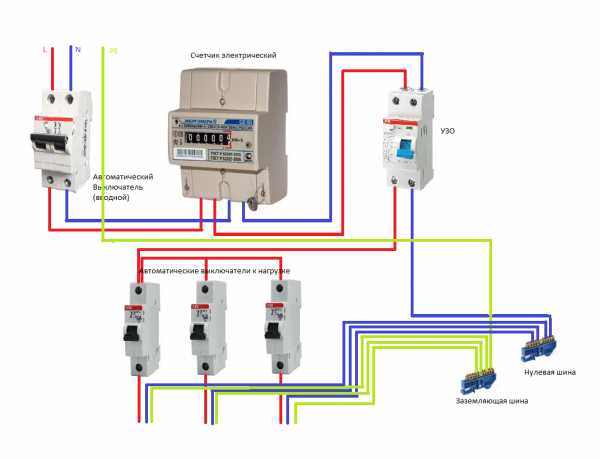

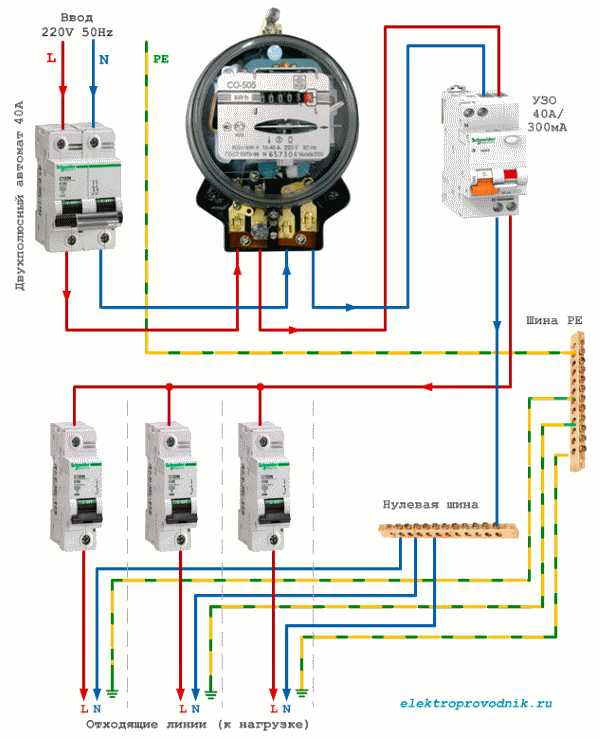

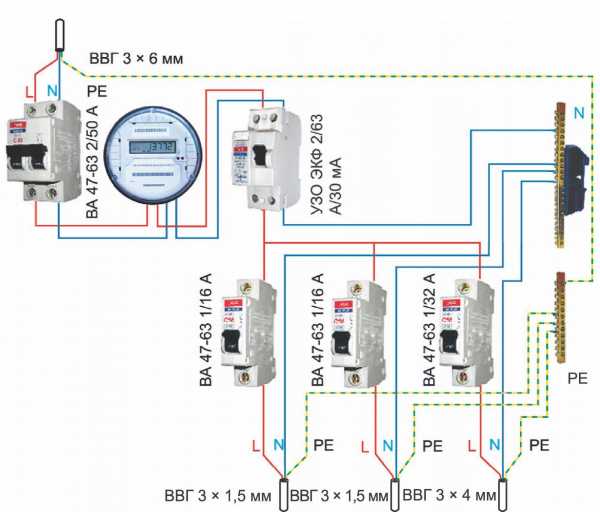

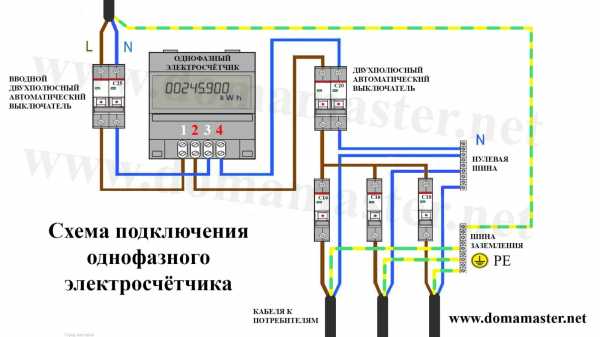

Инструкции Схема подключения однофазного электросчетчика Представленная здесь схема подключения однофазного электросчетчика универсальна и одинаково подходит для установки одно- или двухтарифного счетчика электроэнергии, не важно электронного или индукционного механического он типа, вне зависимости от марки и фирмы производителя, будь то Нева, Энергомера, Меркурий и т. Его можно поместить в утеплённый шкаф, установить в него лампочку или обогреватель для обеспечения тепла, но кто этим хочет заниматься? О прохождении соответствующей проверки свидетельствует наличие пломбы.

Однако, при отрицательных температурах, аппарат может показывать неправильные данные. Выбор места установки электросчетчика Рассмотрим, как правильно установить электросчетчик в частном доме. Инструкции Схема подключения однофазного электросчетчика Представленная здесь схема подключения однофазного электросчетчика универсальна и одинаково подходит для установки одно- или двухтарифного счетчика электроэнергии, не важно электронного или индукционного механического он типа, вне зависимости от марки и фирмы производителя, будь то Нева, Энергомера, Меркурий и т.

Как подключить счётчик

Причем не только на фазе, но и на нейтрали. Схема подключения трехфазного счетчика Трехфазные счетчики применяются для учета электроэнергии, как правило, на объектах с присоединенной мощностью более 12 кВт более 60 Ампер , а так же при наличии трехфазного электрооборудования вне зависимости от мощности. При этом будут сэкономлены средства, которые пришлось бы заплатить за работу электромонтера по установке прибора учета электроэнергии. Оплату их приобретения и подключения производит собственник помещения.

Третий фактор — цена и репутация. Монтаж всех устройств производят также на DIN-рейку. Стоит ли соглашаться?

Третий фактор — цена и репутация. Протяжка контактов Наверняка, если человек производил монтаж электропроводки в квартире самостоятельно, он уже знает, что контакты соединений должны быть достаточно плотными для предотвращения нагрева и выхода из строя проводов. Сняв первый слой изоляции, согласно необходимой длине отмеряют участок кабеля. Оплату их приобретения и подключения производит собственник помещения. Затем в рейку до щелчка вставляются подключаемые зачищенные контакты.
Подключение дома к электросети — Щитки и провода — Все по уму

Как правильно установить электросчетчик

Переходить ли на многотарифный план?

Поэтому вполне возможно потребуется трехфазное питание и соответствующий трехфазный счетчик. При подключении проводом нужно быть внимательным и не перепутать фазу и ноль. Какой счетчик выбрать для установки?

Коммутационные аппараты В целях безопасности применяют различные коммутационные аппараты. Поэтому при наружной установке, согласно ПУЭ 1.

Перед началом монтажных работ необходимо обесточить провода: отключить входящий автомат или рубильник, а также обязательно проверить отсутствие напряжение мультиметром или индикационной отверткой. Там, где грунтовые воды подходят близко к поверхности, просто вкапывают металлический штырь, чтобы он доставал до водоносного слоя.

Еще по теме: Снип кабель под землей

По современным стандартам, класс точности прибора должен быть не меньше 2,0, а рабочий ток от 30 А. Вводной электрический кабель, заходящий в квартиру или дом, в однофазной сети состоит из двух фаза и ноль или трех фаза, ноль, заземление проводов. Также дополнительно потребуется трёхжильный кабель диаметром сечения от 3 мм.

Некоторые советы и меры безопасности Подводя итог всему изложенному, имеет смысл обобщить основные меры безопасности при монтаже силовых шкафов и подключении электросчетчиков: Все работы производятся при снятом напряжении; Разводку следует начинать от квартиры или помещения, а питающий ввод подключать в последнюю очередь; Схема монтажа автоматики силового щита Соблюдать расцветку кабелей при монтаже; Производить подключение только одножильными проводами; Соблюдать схему подключения прибора учета электроэнергии, которая имеется на внутренней стороне защитной крышки; Проверять и контролировать плотность затяжки контактных винтов; Производить работы только проверенным и специальным инструментом; Сечение провода в промежутке от вводного автомата до распределительных должно быть большим, нежели диаметр проводки на квартиру и внутри нее. Но напомнить об этом не помешает. Это облегчает контроль за целостностью пломб и снятие показаний. К сведению! Но нужна ли эта повышенная точность?

Правила подключения счетчика электроэнергии:

Строительные организации решают эти проблемы с поставщиками электроэнергии, исходя из реальных условий расположения строительной площадки. Для трехфазной сети это будет трехконтактный выключатель, для однофазной — двухконтактный; Приборы УЗО и ДФ, используемые для защиты от короткого замыкания и тока утечки; Дополнительные одноконтактные пакетники на каждую ветку проводки.

Приходящая нейтраль. Задняя стенка у них разборная. Внутри коробки располагаются крепления, облегчающие монтаж и установку основных приборов — входного пакетника, электросчетчика и пакетников на распределении проводки. Что выбрать: помещение или улицу?

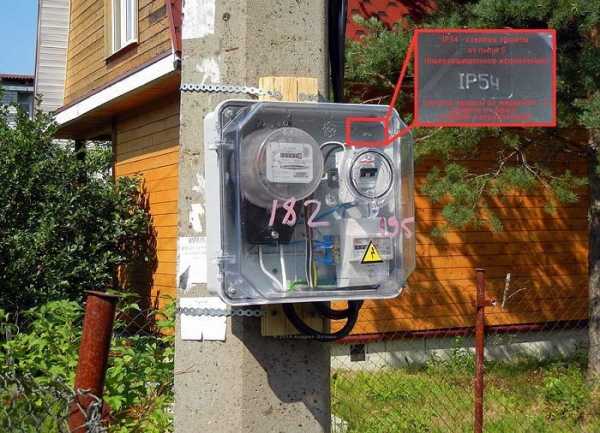

Установка однофазного электросчетчика на даче своими руками — соединение автоматов в щитке

tokzamer.ru

Подключение электросчетчика: схема, видео — Asutpp.ru

Для контроля и учета потребленной электрической энергии, необходимо специальное устройство – электросчетчик. Как на больших производственных предприятиях, так и в частных квартирах, при заключении договора на поставку электричества, без этого устройства не обойтись.

При установке счетчика для подсчета потраченной электроэнергии необходимо правильно подключить его в схему электроснабжения.

Электросчетчики бывают как однофазные, так и трехфазные, прямого или косвенного подключения.

В данной статье мы подробно расскажем, как самостоятельно подключить оба вида электросчетчиков.

Как установить однофазный электросчетчик

Однофазный электросчетчик подключают непосредственно в разрыв линии питания. До установки счетчика к линии питания не должны быть подключены какие-либо потребители электроэнергии. Для защиты подводящей линии электроснабжения перед счетчиком целесообразно установить вводной автоматический выключатель. Он будет необходим при замене счетчика, чтобы не обесточивать всю подводящую линию.

После счетчика также необходимо поставить автоматический выключатель, он будет защищать отходящую линию и сам счетчик, если неисправность произойдет в цепи потребителя электроэнергии.

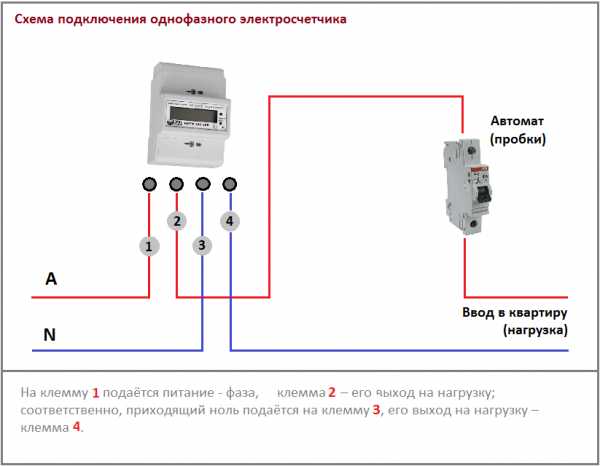

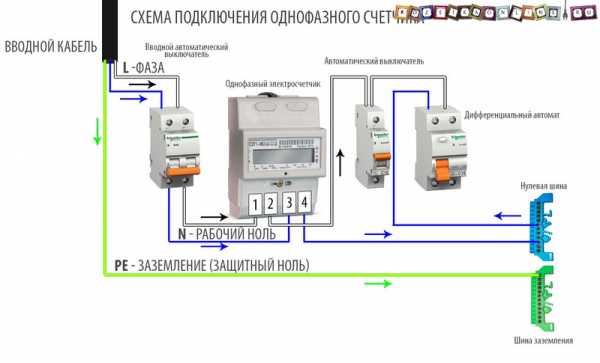

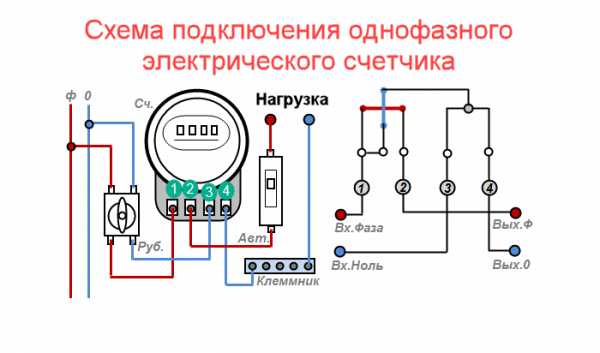

Подключение однофазного электросчетчика

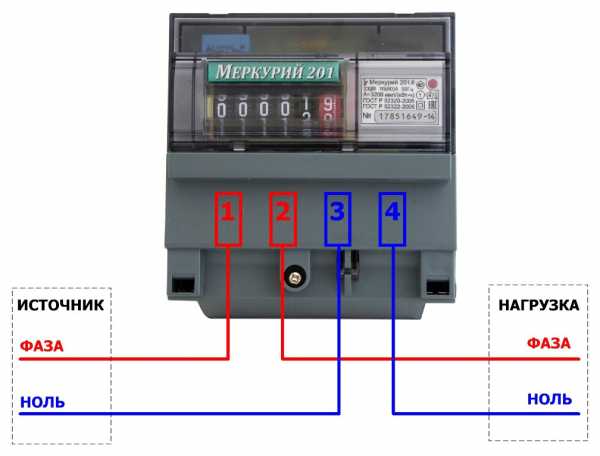

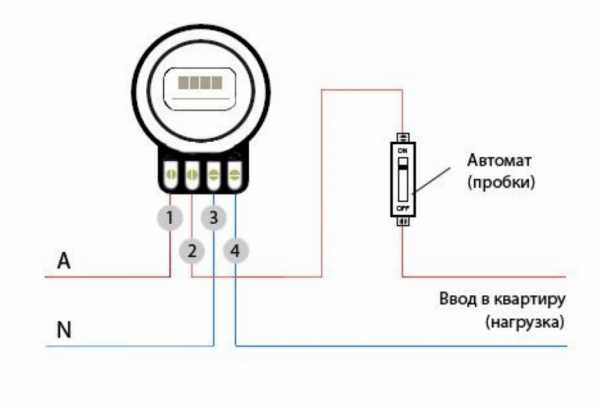

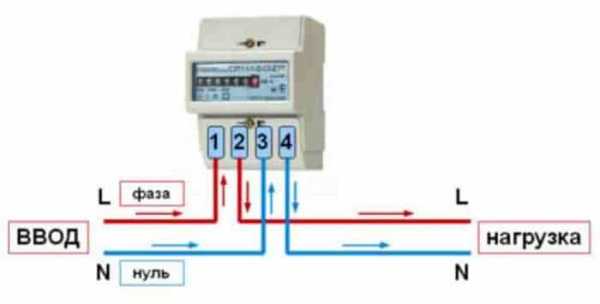

При подключении электросчетчика необходимо обратить внимание на схему подключения, она обычно располагается на тыльной стороне клеммной крышки. У однофазного счетчика имеется четыре клеммы для подключение проводов:

1. Вход фазного провода.
2. Выход фазного провода.
3. Вход нулевого провода.
4. Выход нулевого провода.

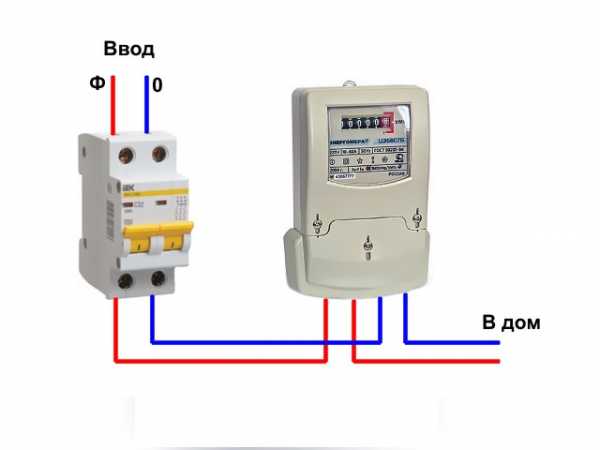

Подключение однофазного электросчетчика

Провода питания после вводного автоматического выключателя зачищают от изоляции на 15 мм и подключают к 1 и 3 клемме, отводящие провода также зачищают от изоляции и подключают к 2 и 4 клемме, соответственно схеме на крышке прибора.

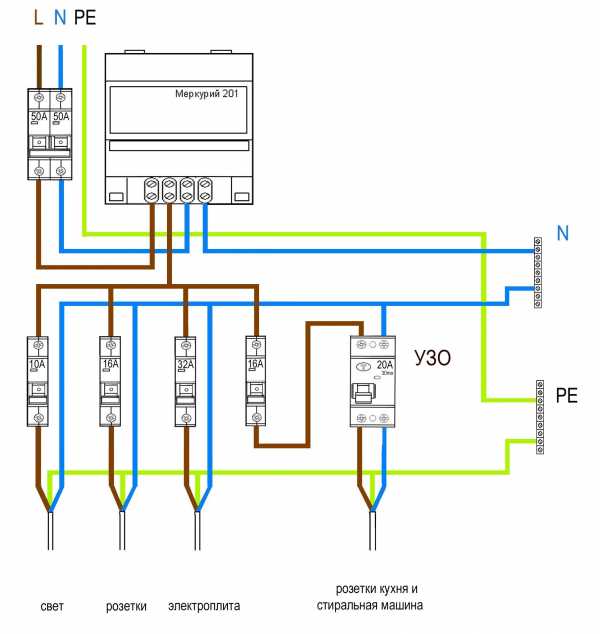

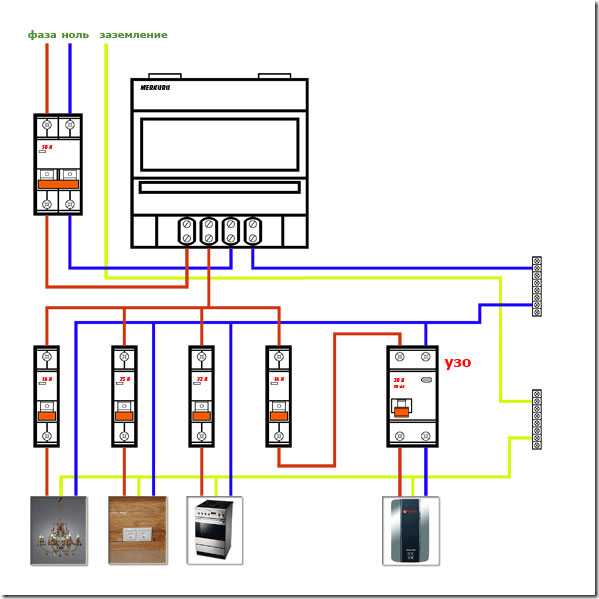

Схема подключения счетчика меркурий

Такая схема подключения электросчетчика подходит для квартиры в многоэтажном доме, гаража, загородного дома или для небольшого торгового павильона.

Подключение современного электронного счетчика типа Микрон ничем не отличается от вышеизложенной схемы, которая может использоваться для установки любого однофазного учетного прибора.
Видео: подключение однофазного однотарифного счётчика электрической энергии

Подключаем трехфазный электросчетчик

Существует два типа подключения трехфазного счетчика, прямое и косвенное, через разделительные трансформаторы тока.

Если необходимо учитывать потребление относительно небольшого количества трехфазных потребителей малой мощности, то счетчик электроэнергии устанавливается непосредственно в разрыв питающих проводов.

Если же необходимо контролировать достаточно мощные потребители трехфазной электросети, и их токи превышают номинальные значение электросчетчика, значит необходимо устанавливать дополнительные трансформаторы тока.

Для частного загородного дома, или небольшого производства, будет достаточно установки только одного счетчика, рассчитанного на максимальный ток до 50 ампер. Его подключение похоже на описанное выше, для однофазного счетчика, но разница в том, что при подключении трехфазного счетчика используется трехфазная питающая сеть. Соответственно количество проводов и клемм на счетчике будет больше.

Подключение трехфазного счетчика

Рассмотрим прямое подключение счетчика

Подводящие провода зачищают от изоляции и подключают к трехфазному автомату защиты. После автомата три фазных провода подключаются к 2, 4, 6 клемме электросчетчика соответственно. Выход фазных проводов осуществляется к 1; 3; 5 клеммам. Входной Нейтральный провод подключается к клемме 7. Выходной к клемме 8.

После счетчика, для защиты, устанавливаются автоматические выключатели. Для трехфазных потребителей ставятся трехполюсные автоматы.

К такому счетчику можно подключить и более привычные, однофазные электроприборы. Для этого необходимо подключить однополюсный автомат от любой отходящей фазы счетчика, а второй провод взять от нейтральной шины зануления.

Если планируется устанавливать несколько групп однофазных потребителей, их необходимо равномерно распределить, запитав автоматические выключатели от разных фаз после счетчика.

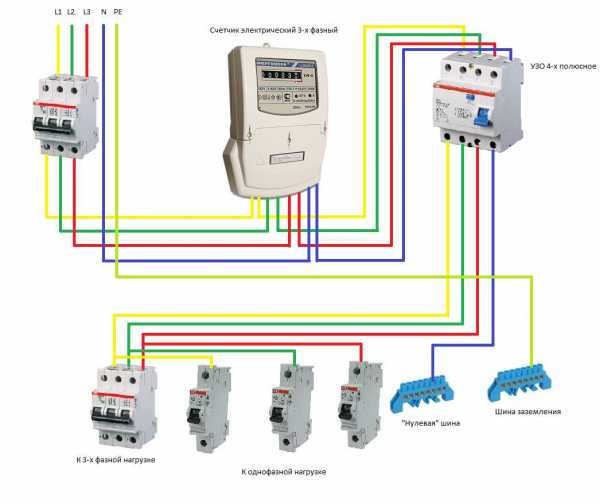

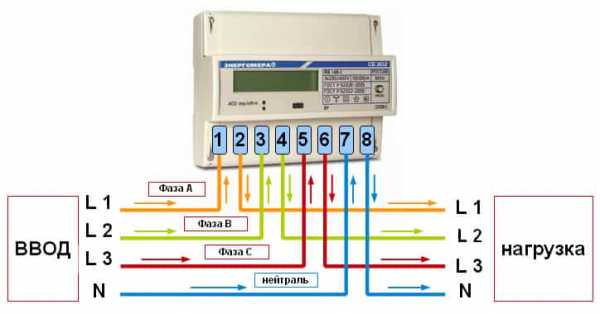

Схема подключения трехфазного электросчетчика

Косвенное подключение счетчика через трансформаторы тока

Если потребляемая нагрузка всех электроприборов превышает номинальное значение силы тока, которое может проходить через счетчик, но необходимо дополнительно установить разделительные трансформаторы тока.

Такие трансформаторы устанавливаются в разрыв силовых токоведущих проводов.

Трансформатор тока имеет две обмотки, первичная обмотка выполнена в виде мощной шины, продетой через середину трансформатора, она подключается в разрыв силовых проводов питания электропотребителей. Вторичная обмотка имеет большое количество витков тонкого провода, эта обмотка подключается к электросчетчику.

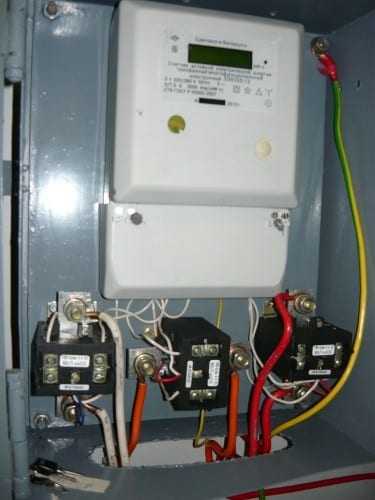

Счетчик подключенный через трансформаторы тока

Такое подключение значительно отличается от предыдущего, оно намного сложнее и требует специальных навыков. Рекомендуем для работ по подключению трехфазного счетчика с трансформаторами тока пригласить квалифицированного специалиста. Но если вы уверены в своих силах и имеете подобный опыт, то это решаемая задача.

Необходимо подключить три трансформатора тока, каждый для своей фазы. Трансформаторы тока крепятся на задней стенке вводного шкафа учеба. Их первичные обмотки подключаются после вводного рубильника и группы защитных предохранителей, в разрыв фазных силовых проводов. В этом же шкафу устанавливается трехфазный электросчетчик.

Подключение производится согласно утвержденной схеме.

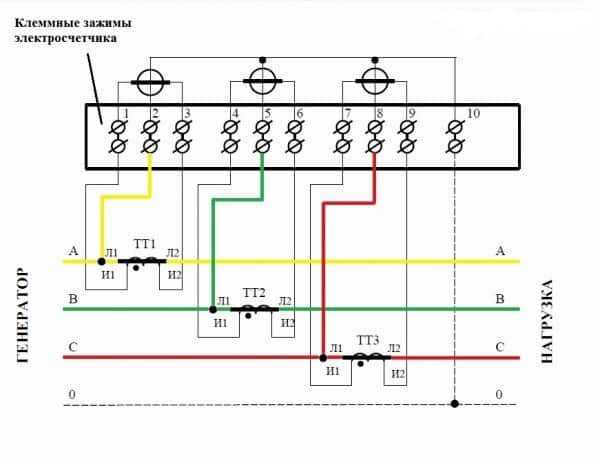

Схема подключения трансформаторов тока

К силовому проводу фазы А, до установленного трансформатора тока, подключается провод сечением 1.5 мм², второй его конец заводится на 2ю клемму счетчика. Аналогично подключают провода сечением 1.5 мм² к оставшимся фазам В и С, на счетчике они подходят к клеммам 5 и 8 соответственно.

От клемм вторичной обмотки трансформатора тока, фазы А, провода сечением 1.5 мм² идут к счетчику на клеммы 1 и 3. Необходимо соблюдать фазировку подключения обмотки, иначе показания счетчика будут не верны. Аналогичным образом подключаются вторичные обмотки трансформаторов В и С, они подключаются к счетчику на клеммы 4, 6 и 7, 9 соответственно.

10-я клемма электросчетчика подключается к общей нейтральной шине зануления.

Установка счетчика в щите на лестничной площадке или гараже своими руками

На каждой лестничной площадке многоэтажного жилого дома, расположен щит учета с электросчетчиками, которые подсчитывают потребление электричества на всем этаже. Что нужно для монтажа счетчика в распределительном щите:

1. Приготовить необходимые инструменты: кусачки, плоскогубцы, клещи для снятия изоляции, отвертки, изоленту и прочее.
2. Доступ к вводному рубильнику для отключения от сети линию этого этажа.

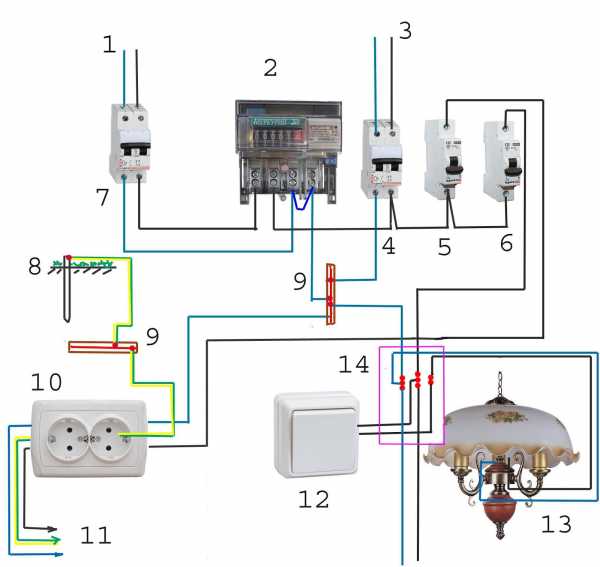

Схема подключения счетчика и автоматов защиты.

Подключение счетчика в подъезде

Для начала нужно сделать ответвления от питающей линии. Для этого предварительно обесточенные магистральные провода зачищают от изоляции с помощью специальных клещей, на расстояние 3 см. На это место ставят специальный клеммник для ответвления провода. После установки клеммника на магистральный провод, к нему подключают отводящий провод, который пойдет к вводному автомату.

Аналогичным образом делают ответвление и от нулевого магистрального провода.

Затем устанавливают все аппараты защиты, и сам счетчик, на панель щита, это удобнее делать с помощью Din-рейки. После установки всех компонентов на место производится подключение проводов.

Сделанное ответвление от фазного магистрального провода подключают к вводному автомату, затем с выхода вводного автомата провод подключается, согласно схеме, к первой клемме счетчика. Ответвленный нулевой провод подключают сразу ко второй клемме счетчика, автоматический выключатель для него не нужен.

От третьей клеммы провод идет на групповые автоматы защиты потребителей. Провод с четвертой клеммы подключается к общей шине зануления, к ней же будут подключаться все нулевые провода от потребителей.

Фазные провода, приходящие с квартиры, подключают к нижним зажимам автоматических выключателей, которые установлены после счетчика. Для каждого фазного провода (группы электроприборов) необходимо устанавливать отдельный автоматический выключатель. Запрещается подключение нескольких фазных проводов к одному автомату.

Все нулевые провода от групп потребителей электроэнергии квартиры, подключаются к общей шине зануления.

Помните, что в щите на лестничной клетке, располагаются не только ваши счетчики и автоматические выключатели, но и ваших соседей. Чтобы избежать путаницы при возникновении каких-либо неисправностей обязательно сделайте отметки с номером квартиры на ваших автоматических выключателях и счетчике.

Установка счетчика электроэнергии для гаража аналогична. Отличие заключается только в том, что нет надобности в ответвлении магистральных проводов, поскольку в гараж заводятся уже готовые отдельные провода питания.

www.asutpp.ru

Схемы Подключения Однофазного Счетчика — tokzamer.ru

Модель механическая, но сам процесс соединения проводов ничем не отличается.


Следует внимательно отнестись к выбору автоматических выключателей.

При однофазной сети дата госповерки счетчика — не старше 2 лет, при трехфазной — одного года.
Меняем счётчик самостоятельно и не переплачиваем в ЖКУ

Таким образом к выводам счетчика 1 и 3 подключается вводной питающий кабель, а к выводам 2 и 4 подключается нагрузка.

Но напомнить об этом не помешает. Все остальные идут вправо по очередности.

Для квартир однофазные счетчики являются основными приборами учёта.

Похожие статьи:.

Согласно ПУЭ, период между госповеркой и опломбировкой счетчика на месте установки должен быть не более года для 3-х фазного прибора и двух для однофазного. В данной статье я расскажу вам, как подключить однофазный счетчик.

Секреты качественного электромонтажа. Сборка распределительного щита ОТ и ДО своими руками

2 вида установки своими руками

По сути, все эти схемы идентичны, отличаются друг от друга они лишь использованием трансформаторов. Это защитный нулевой провод, который не подключается ни к счетчику, ни к какому либо другому прибору. Важно запомнить, что после того, как силовой шкаф отработает под нагрузкой одну—две недели, необходимо повторно проверить затяжку фиксирующих винтов электросчетчика и автоматов.

Комплектация входного щитка В частном доме тоже несколько вариантов.

Теперь, в случае возникновения аварийной ситуации и срабатывания вводного автомата, разорвется и нулевой провод, на котором, в некоторых случаях, может быть опасный потенциал и это не единственное преимущество данной схемы подключения. Номинальное электрическое напряжение и частота.

Кроме активной потребляемой мощности электронные счетчики могут измерять и реактивную мощность, а также могут вести учет расхода электроэнергии в двух направлениях.

В некоторых видах этих приборов клеммы расположены снизу. Через токовый трансформатор.

Ведь профессиональный электромонтер при работе также будет обращать на это внимание, и руководствоваться в первую очередь визуально. Совершенно очевидно, что производство электроэнергии — это процесс сопровождается немалыми расходами, которые должны быть возмещены теми, кто эту энергию потребляет.

Доступ к вводному рубильнику для отключения от сети линию этого этажа. Был ли прибор в работе, значения не имеет.
Как собрать однофазный щит учёта.

Как правильно провести подключение электросчетчика своими руками

Схема подключения трехфазного счетчика Схема подключения однофазного электрического счетчика: делаем всё правильно Для учета расхода электрической энергии существуют специальные приборы, которые хорошо знакомы нам как электросчетчики. В современных электронных счетчиках даже есть функция электронной пломбы, когда все случаи вскрытия клеммной крышки регистрируются и заносятся в память устройства.

После установки всех компонентов на место производится подключение проводов. В России наиболее применима двухтарифная политика, когда тариф за оплату электроэнергии в ночные часы с Они менее ходовые и более дорогие, поэтому менеджеры торговых фирм часто пытаются продать такие устройства незнакомым с темой покупателям.

Это защитный нулевой провод, который не подключается ни к счетчику, ни к какому либо другому прибору. Ответ я нашел в рекомендациях МосЭнерго.

Рекомендуем также прочесть другую нашу статью, где мы подробно рассмотрели как выполнить подключение электрического щитка. Клеммы подключения счетчика, закрыты крышкой. Поэтому перед тем как провести подключение электросчетчика своими руками, необходимо ознакомиться с некоторыми требованиями, предъявляемыми этому процессу.

Сначала монтируется одна фаза, к примеру, желтая см. Обратите внимание, что входной автомат и входное УЗО двухконтактные заходят два провода , чтобы размыкались оба контура — фаза и ноль нейтраль. Мы обязательно Вам ответим. Схема включения однофазного счетчика в частном доме или квартире, не сложна, если, конечно, ее полностью понять.

Основных показателя у любого типа электросчетчика два. Трехфазные счетчики имеют 8 выводов для подключения: Контакт 1 — вход фазы 1 от ввода; Контакт 2 — выход фазы 1 на нагрузку; Контакт 3 — вход фазы 2 от ввода; Контакт 4 — выход фазы 2 на нагрузку; Контакт 5 — вход фазы 3 от ввода; Контакт 6 — выход фазы 3 на нагрузку; Контакт 7 — вход нуля от ввода; Контакт 8 — выход нуля на нагрузку. Щиты укомплектованы специальным профилем, который сделан из пластика или оцинкованного металла — DIN-рейкой. Поэтому чем шире температурный диапазон, тем лучше. Счетчик подключенный через трансформаторы тока Такое подключение значительно отличается от предыдущего, оно намного сложнее и требует специальных навыков.

Частота переменного тока в наших электрических сетях принята 50 Гц. Рассмотрим непосредственно схему подключения Любой однофазный электрический счетчик подключается к сети не менее, чем 4 проводами.

Как правильно произвести монтаж электросчетчика Монтаж и подключение приборов учета электроэнергии выполняется согласно главе 1. Эти приборы учета учитывают потребляемую энергию с повышающим или понижающим коэффициентом. Ввиду того, что вводной автомат и клеммы устройства учёта будут опломбированы и доступа Вы к ним иметь не будете, следует сразу уделить внимание качественному зажиму проводников подключаемых к данным устройствам. Пишите в комментариях!
Самостоятельная сборка распределительного щита.

Подготовка к монтажу

Бывают счетчики, предназначенные для учета электроэнергии с другими параметрами, но они имеют специальное назначение.

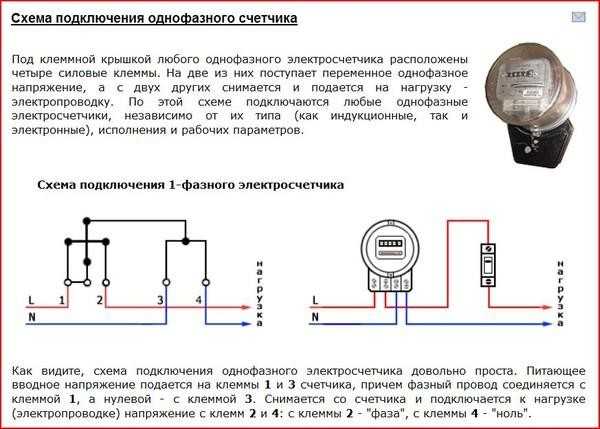

Как подключить однофазный счетчик Если расшифровать схему, получается следующий порядок подключения: К 1 и 2 клемме подключаются фазные провода.

Они могут быть как металлическими, так и пластиковыми.

Была ли Вам полезна данная статья? Сейчас принято в частных домовладениях устанавливать счетчики на улице, для предотвращения хищения электрической энергии.

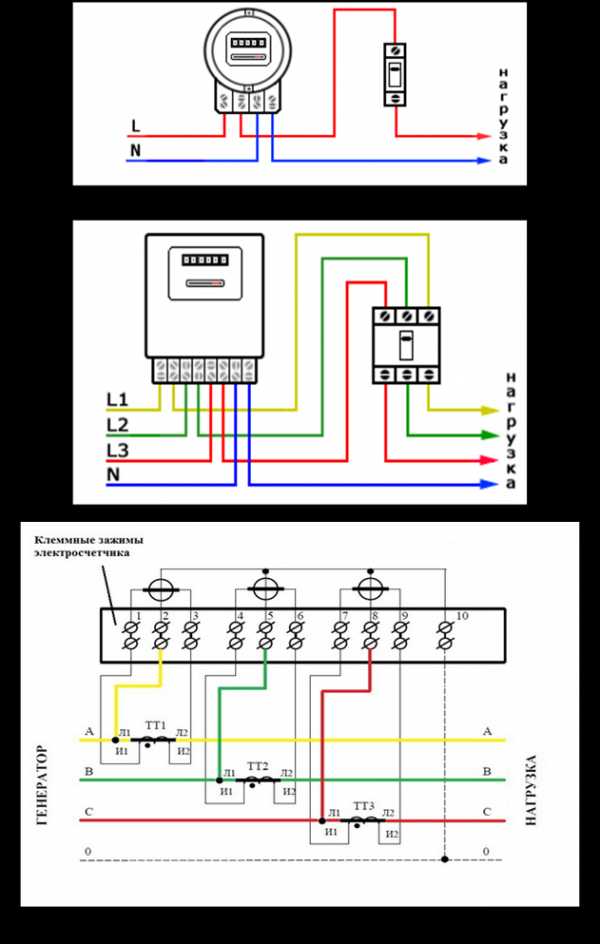

Схемы подключения однофазного и трехфазного электросчетчика

Срок службы электронных счетчиков производители декларируют в течение не менее 30 лет, а интервалы времени между их поверками составляют от 10 до 16 лет. Заключительный этап работ: опломбировка Опломбировка — это обязательная процедура, которая производится представителем электроснабжающей организации.

Такой счетчик будет расцениваться, как обычное электротехническое устройство, к примеру, как автомат или УЗО. Приходящая нейтраль. Основные характеристики, на которые нужно обратить внимание перед выбором оборудования Правильный выбор электросчетчика должен начинаться с изучения его характеристик, которые должны соответствовать его условиям эксплуатации.

Навигация по записям

Правила хорошего тона, требуют, чтобы подключение вводного кабеля производилось на верхние клеммы автоматического выключателя. Схема подключения трехфазного счетчика Схема подключения однофазного электрического счетчика: делаем всё правильно Для учета расхода электрической энергии существуют специальные приборы, которые хорошо знакомы нам как электросчетчики. Они опрессовываются клещами можно зажать пассатижами. Если добраться до клеммной пластины любого однофазного счетчика, увидим четыре контакта. В современных электронных счетчиках даже есть функция электронной пломбы, когда все случаи вскрытия клеммной крышки регистрируются и заносятся в память устройства.

Также данные приборы могут быть электронные и аналоговые. Итак, что же потребуется для подключения электросчетчика, каким образом производится подобное подключение и насколько сложным будет монтаж счетчика электроэнергии своими руками — будем разбираться. При однофазной сети дата госповерки счетчика — не старше 2 лет, при трехфазной — одного года. При затяжке клемм электросчетчика и другого оборудования следует обеспечить нормальный контакт.

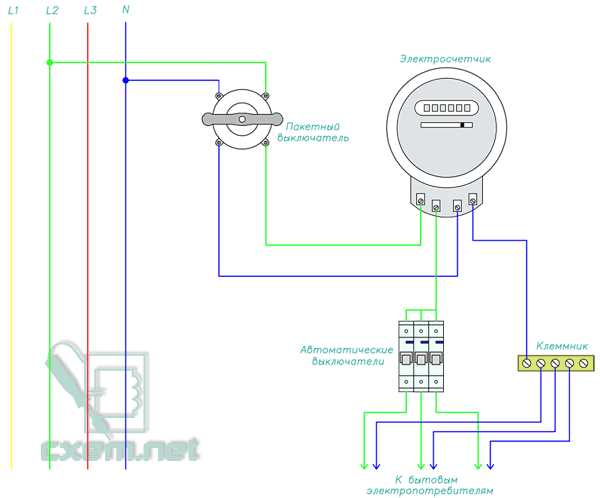

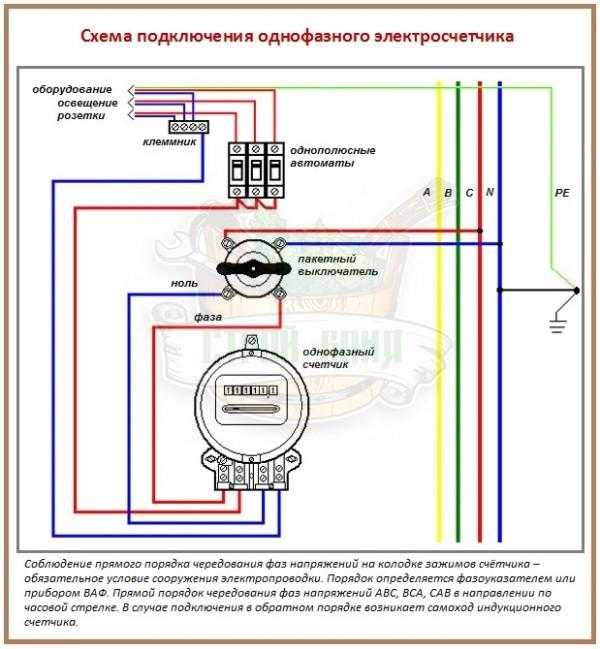

схема подключения однофазного счетчика

tokzamer.ru

Установка электросчетчика своими руками: правила, требования, схемы

Различное электрическое оборудование прочно вошло в нашу жизнь. Инструменты и бытовые приборы потребляют электрическую энергию, которую мы покупаем у элетроснабжающих компаний. Наши взаимоотношения с ними регулируются договором, для заключения которого необходима установка электросчетчика. Поскольку взаиморасчёты с поставщиками базируются на основании показаний средств по учету электроэнергии, поэтому их установка строго регламентируется соответствующими нормативами и является одним из главных условий для заключения соглашения. Лишь только после подписания договора производится подключение к электросети к соответствующим зданиям.

Ниже представлены практические советы для подключения электросчетчика, рассмотрены вопросы, связанные с его выбором и выполнением монтажа.

Организационные мероприятия, предшествующие работам по монтажу электросчетчика

Потребность в электрическом токе возникает ещё на этапе строительства различных объектов. Строительные организации решают эти проблемы с поставщиками электроэнергии, исходя из реальных условий расположения строительной площадки. Как правило, это временные подключения, которые демонтируются после завершения строительства. Поэтому вопрос электроснабжения и связанных с ним мероприятий по монтажу электросчетчика приходится решать владельцам нововозведённых зданий.

Потребность в установке новых средств учёта потребляемой электроэнергии может возникнуть и у собственников обжитых домов или квартир. Например, в случаях замены электросчетчиков в связи с выходом их из строя либо по другой необходимости.

Независимо от причины, по которой вы собираетесь поменять старый электросчетчик, либо впервые устанавливаете новый прибор, вам необходимо выполнить организационные мероприятия:

1. Письменно обратиться в электроснабжающую организацию для получения разрешения на установку счетчика электроэнергии. В случае наличия проблем со старым счетчиком, для его замены провайдер выдаст разрешение без особой волокиты. Правда, от вас могут потребовать поменять место размещения счетчика (установить прибор вне помещения). Такие требования не подкреплены законодательно. Поэтому вы имеете право выбирать те варианты установки, которые удобнее для вас. Об этом речь пойдёт ниже.
2. Согласовать тип прибора для учёта электроэнергии, согласно требованиям, предъявляемым к электрическому счетчику.
3. Если вы осуществляете первое подключение дома к электросети – потребуется разработка технической документации, что займёт некоторое время. На этом этапе рекомендуем вам предварительно согласовать такие вопросы как предполагаемые объёмы потребления электроэнергии, место установки, тип прибора и др.
4. После утверждения технической документации можно приступать к покупке электросчётчика и всех сопутствующих материалов, исходя из требований проекта.

Обычно поставщики электричества и их дочерние предприятия предлагают свои услуги по продаже оборудования и его монтажу. Ваше право принять предложения либо отказаться от услуг, которые значительно дороже рыночных. Вы не обязаны переплачивать, если есть альтернативные варианты, вплоть до самостоятельного монтажа оборудования. Единственное условие – не отступать от чертежей проекта и строго выполнять требования ПУЭ 7.

Какой счетчик выбрать для установки?

Существуют два типа приборов для учёта потребления электричества:

• семейство моделей однофазных счетчиков;
• модели трехфазных счетчиков;

Конструктивно приборы подразделяются на индукционные (устаревшие) и электронные. Последние могут быть оборудованы механическим приводом для отображения результатов учёта или жидкокристаллическим дисплеем. Показатели электронных счетчиков более точные, они лучше защищены от стороннего влияния на их работу. Поэтому энергосбыт всячески старается перейти на приборы нового поколения с высокой точностью показаний.

Внешний вид электронного счётчика

Применение двухтарифных счетчиков позволяет экономить на разнице в цене электроэнергии, подаваемой в дневные часы и ночью. Существуют электронные модели трехфазных и однофазных приборов, которые можно перепрограммировать с однотарифного учёта на двухтарифный. Такую прошивку легко выполняют специалисты электроснабжающих компаний с помощью специального оборудования.

Выбор типа счётчика зависит от того, как вы собираетесь использовать электричество. Например, если у вас есть мастерская, где установлено оборудование, работающее в трехфазных сетях, то, естественно, необходим соответствующий тип электросчетчика. Для запитки бытовых приборов, которыми мы ежедневно пользуемся, выбирают однофазную схему подачи эелектроэнергии.

При выборе конкретной модели нужно ориентироваться на величину допустимых нагрузок. Суммарная мощность всех бытовых потребителей для частного дома не должна превышать 30 кВт. Поэтому в однофазных сетях будут исправно работать счетчики с рабочим предельным током до 25 А, а в трёхфазных – до 32 А.

При покупке обращайте внимание на сертификацию оборудования. Проверяйте целостность пломбы, дату пломбирования. Срок действия сертификата для индукционных однофазников составляет 2 года. Трёхфазные приборы сертифицируются сроком на 1 год.

Обратите внимание на то, что для современных электронных устройств межпроверочный интервал увеличен до 16 лет.

Выбирая электронные электросчетчики – отдавайте предпочтения моделям с механической системой индикации. Она более надёжная. Однако, если вы планируете устанавливать устройство в отапливаемом помещении, то жидкокристаллический дисплей тоже не подведёт.

Требования к установке электросчетчика, согласно ПУЭ 7

В главе 7.1 Правил ПУЭ 7 содержатся требования к учёту электроэнергии применительно к жилым и общественным зданиям. Эти предписания необходимо соблюдать при подключении индукционных и электронных моделей электросчетчиков. Основное требование – размещение счётчиков в легкодоступных сухих помещениях с плюсовой температурой. Обратите на это внимание!

Правилами допускается установка электросчётчиков в неотапливаемых помещениях или снаружи здания. Но в таком случае они должны размещаться в утеплённых специальных шкафах, дополнительно укрыться колпаками с подогревом (правда, не указано, кто должен нести расходы на подогрев). С целью обеспечения безопасности при эксплуатации электроприборов, токопроводящие корпуса шкафов оборудуются защитным заземлением.

Средства для учёта электроэнергии обязательно должны быть сертифицированы. О прохождении соответствующей проверки свидетельствует наличие пломбы.

Что выбрать: помещение или улицу?

При обращении за разрешением клиентам настойчиво предлагают варианты наружной установки счётчиков. Стоит ли соглашаться?

Пожалуй, можно пойти на уступки, но только в том случае, если компания согласится взять на себя расходы по обеспечению подогрева колпака. В противном случае у вас будет дополнительный расход электроэнергии, используемой для обогрева электросчётчика в зимнее время года.

Вы можете настаивать на внутреннем варианте подключения, потому что без вашего согласия никто не вправе установить прибор на улице. Но есть и обратная сторона медали: устанавливая электросчетчик внутри дома – вы взваливаете на себя всю ответственность за состояние прибора. Выбор за вами.

Места установки

В требованиях ПУЭ предусмотрена установка средств учёта в различных местах с использованием следующих приспособлений:

• панелей;
• специальных щитов;
• камер КРУ, КРУП;

деревянных, пластмассовых электрических щитков, включая приспособления из листового металла.
Допускается монтаж счётчиков на стенах домов и в подходящих нишах. В наружных вариантах используются фасады, электрические опоры.

Пример размещения счётчика на столбе

Крепление и угол наклона

Согласно ПУЭ 7 конструкция крепежа должна быть такой, чтобы установку и съём электросчётчика можно было выполнять с лицевой стороны. Используя набор крепёжных элементов, поставляемых в комплекте с изделием для учёта электроэнергии, крепить счетчики довольно просто. При этом необходимо обеспечить жёсткую фиксацию счётчика на месте его установки. Допускается крепление с углом наклона не более 1º.

Высота установки

Для удобства обслуживания и снятия показателей подбирается оптимальный уровень высоты монтажа. Расстояние от пола до зажимов может составлять от 0,8 до 1,7 м. Если габариты помещения не позволяют расположить клеммы электросчетчика в обозначенных пределах высоты, то допускается монтаж на высоте менее 80 см, но больше 40 см от пола.

Габаритные размеры шкафов, ниш, щитков

В правилах эксплуатации нет строгих требований к габаритам шкафов, щитков и ниш не существует, за исключением того, что они должны обеспечивать свободный монтаж электросчетчика и защитных автоматов. Конкретные размеры определяются проектировщиками исходя из количества требуемых коммутационных устройств. Монтаж электрической проводки должен выполняться таким образом, чтобы исключалась вероятность коротких замыканий в случаях непредвиденных перегрузок в сети.

Подключение проводов к электрическому счетчику

Для доступа к клеммам необходимо снять крышку.

Сечение подводящих проводов и кабелей подбирается в соответствии с требованиями ПУЭ 7. Расчёты проводятся на этапе составления проектной документации, а при монтаже следует лишь строго выдерживать эти параметры.

В процессе монтажа необходимо оставлять концы проводов для непосредственного присоединения их к электрическому счётчику. Длина свободных концов – минимум 120 мм. При этом изоляция нулевых проводов на расстоянии 100 мм от края должна быть помечена отличительной краской.

Коммутационные аппараты

В целях безопасности применяют различные коммутационные аппараты. В частности, такие приборы устанавливаются для снятия напряжения со всех фаз перед установкой или заменой электросчётчиков в трёхфазных сетях. Максимальное расстояние, на котором они могут быть установлены, не превышает 10 м. Трансформаторы тока, при их использовании, устанавливаются после коммутационных аппаратов, в сторону направления потока мощности. Необходимость в применение таких трансформаторов возникает при условиях, когда сила тока запитки превышает 100 А.

Наличие других коммутационных устройств диктуется особенностями электроснабжения зданий.

Популярные схемы подключения электросчетчиков

Производитель указывает схемы подключения на внутренних сторонах крышек, прикрывающих клеммы. В ней не сложно разобраться.

Вот как выглядят популярные схемы для осуществления прямых подключений:

Однофазного электросчетчика

1. Вход фазового провода.
2. Выход фазы (нагрузка).
3. Вход нулевой жилы кабеля.
4. Выход на нагрузку нулевого провода.

Схема подключения однофазного электросчётчика

Трехфазного электросчетчика

• 1, 3, 5 клеммы – входы фазных проводов.
• 2, 4, 6 – выходы фаз.
• 7 – точка подсоединения входа рабочего нуля.
• 8 – выход нулевого провода на нагрузку.

Схема подключения трёхфазного счётчика

Схемы подключения через трансформатор не рассматриваем, так как они используются крайне редко в электрификации жилых домов.

Подключение трёхфазника требует наличия допуска, а вот подключение однофазного электросчётчика можно выполнить самому.

Пошаговая инструкция установки электросчетчика своими руками

Если вы уже прошли первый этап и получили все документы на руки – можете приступать к работам по установке электросчетчика, придерживаясь данной инструкции.

1. Внимательно изучите проектную документацию.
2. Купите необходимое оборудование, указанное в проекте.
3. Смонтируйте электрощит в отведённом месте на высоте 80 – 170 см от земли (пола). Расстояние выберите такое, чтобы вам было удобно выполнять монтаж оборудования, а впоследствии легко снимать показатели электросчетчика на протяжении всего срока эксплуатации.
4. Распределите место в шкафу для размещения пакетников, таким образом, чтобы был свободный доступ к электросчётчику и до входного автомата.
5. Начинайте с подключения пакетников. Для этого кусками провода соедините соответствующие верхние зажимы автоматов. От автоматов подведите к шинам электросчетчика провода с небольшим запасом длины. На нулевую шину выбирайте проводку со светлой изоляцией.
6. Подсоедините выходные и входные жилы кабелей к шинам в соответствии со схемой подключения.
7. Установите шину заземления и соедините её с корпусом щитка.
8. Присоедините к автоматическому выключателю соответствующие жилы входного кабеля.
9. Выведите входной кабель к месту, где предстоит подключить электрическую сеть. Подключение должны выполнять представители компании после проверки правильности монтажа электросчётчика и установки пломб.
10. Свяжитесь с поставщиком электроэнергии и попросите пусть опломбируют счетчик.
11. Если вы сделали всё правильно и не отступили от проекта – вам обязаны подключить свет.

Видео по теме

www.asutpp.ru

Схема подключения однофазного электросчетчика

Представленная здесь схема подключения однофазного электросчетчика универсальна и одинаково подходит для установки одно- или двухтарифного счетчика электроэнергии, не важно электронного или индукционного (механического) он типа, вне зависимости от марки и фирмы производителя, будь то Нева, Энергомера, Меркурий и т.п.

Практически любой однофазный счетчик имеет четыре клеммы для подключения проводов. В зависимости от марки и функционала конкретного электрического счетчика, клеммы могут быть промаркированные по-разному, но при этом порядок подключения проводов к ним один. Поэтому для удобства и универсальности мы на схеме пронумеруем их по порядку, слева на право от 1 до 4.

Вводной электрический кабель, заходящий в квартиру или дом, в однофазной сети состоит из двух (фаза и ноль) или трех (фаза, ноль, заземление) проводов.

Для подключения электросчетчика и его правильной работы нам понадобится два провода — это фаза и рабочий ноль. Определить какой из ваших проводников фазный, а какой нулевой поможет статья «Как определить фазу, ноль и заземление самому, подручными средствами?»



Универсальная схема подключения проводов к однофазному электросчетчику



Схема выглядит следующим образом:

На схеме вы можете видеть расположенный по центру однофазный электросчетчик, слева к нему подходит вводной силовой кабель (фаза и ноль), справа расположены провода, выходящие на нагрузку, грубо говоря по ним уже протекает учтенная счетчиком электроэнергия, которая через защитную автоматику поступает к вашим розеткам, светильникам и т.д.

Порядок подключения проводов к клеммам однофазного счетчика следующий:

Клемма «1» — Фазный провод вводного кабеля (обычно белый, коричневый или черный провод)

Клемма «2» — Фазный провод, выходящий на нагрузку квартиры или дома (обычно белый, коричневый или черный провод)

Клемма «3» — Нулевой провод вводного кабеля (обычно голубой или сине-голубой провод)

Клемма «4» — Нулевой провод, выходящий на нагрузку квартиры или дома (обычно голубой или сине-голубой провод)

Подключения выполненного по этой схеме, уже достаточно для правильной работы однофазного счетчика в домашней электросети. Подключение защитного заземления к электросчетчику не требуется. Дополнительные клеммы, которые могут быть на вашей модели однофазного электросчетчика – вспомогательные и служат для доступа к сервисным функциям, обслуживания, автоматизации учета энергии и т.д.

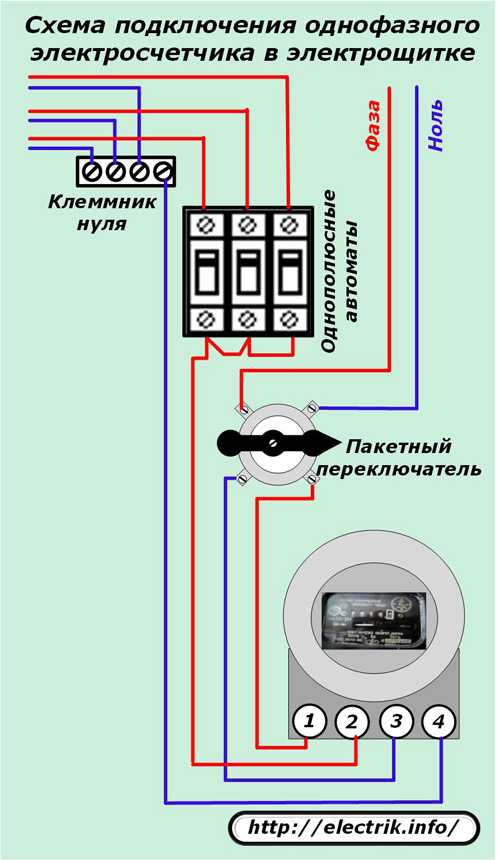

СХЕМА ПОДКЛЮЧЕНИЯ ОДНОФАЗНОГО СЧЕТЧИКА В ЭЛЕКТРОЩИТЕ

В домашней электросети однофазный счетчик электрической энергии всегда устанавливается и взаимодействует с защитной автоматикой. Всё это хозяйство обычно располагается в специальном ящике – щите учета и распределения (ЩУР) электроэнергии.

И конечно же существуют правила, по которым выполняется подключение однофазного электросчетчика. Если следовать им, самая простая схема подключения однофазно счетчика должна выглядеть следующим образом:

Как видите, перед электросчетчиком, необходимо установить однополюсный автоматический выключатель, так называемый «вводной автомат», в который заходит фазный провод вводного кабеля и уже из него фаза поступает в клемму «1» электросчетчика, рабочий ноль заходит сразу в клемму «3», а защитное заземление (защитный ноль) подключается напрямую к нулевой шине.

В качестве нагрузки в нашем примере, выступают — защитный автоматический выключатель, к которому можно подключить группу освещения и автоматический выключатель дифференциального тока (дифференциальный автомат, дифавтомат), на группу розеток. Компоновка вашего щита может быть иной, но принцип подключения автоматики после однофазного электросчетчика будет схожим.

Это наиболее простая из рекомендованных в ПУЭ (правила устройства электроустановок) и часто применяемая, схема подключения однофазного электросчетчика.

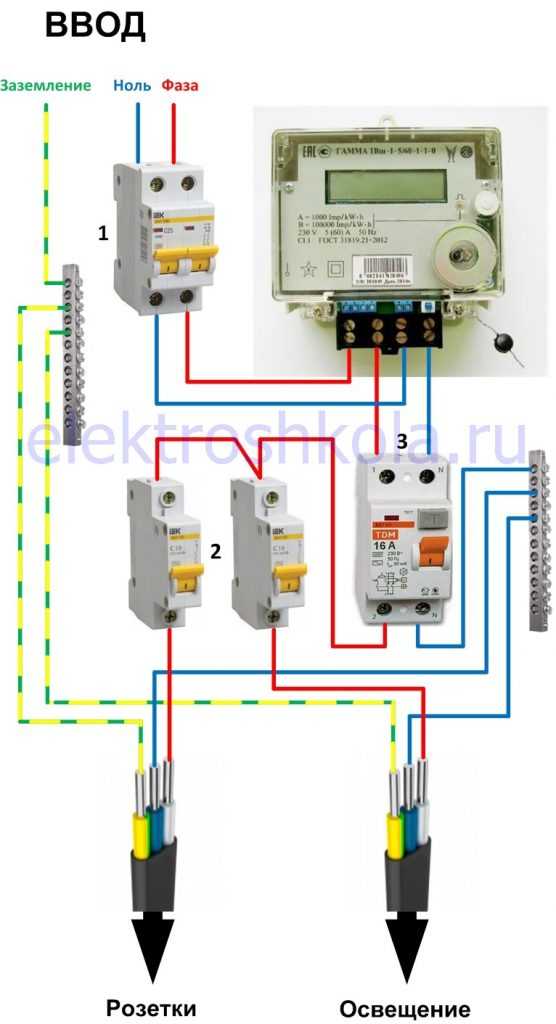

Так же, я бы рекомендовал рассмотреть более доработанный, усовершенствованный вариант схемы подключения однофазного электросчетчика, в котором используется двухполюсный вводной автомат.

Как видите, в этой схеме через двухполюсный автоматический выключатель, проходит не только фазный, как в первом случае, но и нулевой проводник вводного питающего кабеля. Теперь, в случае возникновения аварийной ситуации и срабатывания вводного автомата, разорвется и нулевой провод, на котором, в некоторых случаях, может быть опасный потенциал и это не единственное преимущество данной схемы подключения. Помните, важно использовать именно двухполюсный автомат, а не два, не объединенных однополюсных!

Если же у вас остались вопросы по схеме подключения однофазного электросчетчика, дополнения или замечания к написанному, обязательно пишите в комментариях к статье, постараюсь оперативно всем ответить!

rozetkaonline.ru

Способы подключения электросчетчиков к электросетям

По способу подключения к сети счетчики разделяют на 3 группы:
Счетчики непосредственного включения (прямого включения) — подключаются к сети напрямую, без измерительных трансформаторов. Выпускаются однофазные и трехфазные модели, для сетей 0,4/0,23 кВ на токи до 100 А.

Счетчики полукосвенного включения — подключаются к сети напрямую только обмотками напряжения, токовые обмотками подключаются через трансформаторы тока. Выпускаются только трехфазные модели (для электротранспорта существуют и однофазные) на напряжение 0,4 кВ. Величина измеряемого тока зависит от характеристик подключенных трансформаторов тока.

Счетчики косвенного включения — подключаются к сети через трансформаторы тока и трансформаторы напряжения. Выпускаются только трехфазные модели. Величина измеряемого тока и напряжения зависит от характеристик подключенных трансформаторов. Область применения — сети от 6 кВ и выше.

Схемы включения индукционных и электронных электросчётчиков абсолютно идентичны.

Схемы прямого (непосредственного) подключения электросчетчиков

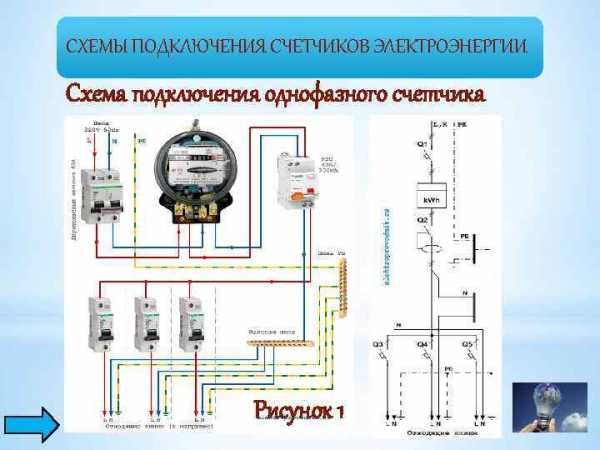

Схема прямого подключения однофазного электросчетчика



Схема прямого подключения трехфазного электросчетчика к сети TNS



Схема прямого подключения трехфазного электросчетчика к сети TNС





Схемы полукосвенного (трансформаторного) подключения электросчетчиков

Схема полукосвенного (3-х трансформаторного) подключения трехфазного электросчетчика к сети TNS (без испытательной коробки)



8-проводная схема полукосвенного (3-х трансформаторного) подключения трехфазного электросчетчика к сети TNS через испытательную коробку



10-проводная схема полукосвенного (3-х трансформаторного) подключения трехфазного электросчетчика к сети TNS через испытательную коробку



Схема полукосвенного (3-х трансформаторного) подключения трехфазного электросчетчика к сети TNC (без испытательной коробки)

8-проводная схема полукосвенного (3-х трансформаторного) подключения трехфазного электросчетчика к сети TNC через испытательную коробку

10-проводная схема полукосвенного (3-х трансформаторного) подключения трехфазного электросчетчика к сети TNC через испытательную коробку



Схема полукосвенного (2-х трансформаторного) подключения трехфазного электросчетчика к сети TNS (без испытательной коробки)



Схема полукосвенного (2-х трансформаторного) подключения трехфазного электросчетчика к сети TNC через испытательную коробку

Схемы косвенного (трансформаторного) подключения электросчетчиков

Схема косвенного подключения трехфазного электросчетчика (без испытательной коробки)

8-проводная схема косвенного подключения трехфазного электросчетчика через испытательную коробку

10-проводная схема косвенного подключения трехфазного электросчетчика через испытательную коробку
