Схема однофазного счетчика. Подключение счетчика.

Схема однофазного счетчика достаточно проста. В данной статье я расскажу вам, как подключить однофазный счетчик. Я уже писал ранее, как правильно выбрать электросчетчик для дома, квартиры. Теперь после покупки счетчика, стоит новая задача – подключить однофазный счетчик к электросети.

Однофазные счетчики для домов и квартир, изготавливают прямого включения, т.е. без дополнительных понижающих трансформаторов тока.

Ничего сложного в подключении однофазного счетчика нет, перед установкой счетчика внимательно изучите документацию, инструкции, примеры подключения схем однофазного счетчика и т.д.. Чтобы правильно подключить однофазный счетчик, нам, в первую очередь, понадобится схема однофазного счетчика, которую можно отыскать:

• документация, которой комплектуется электросчетчик – это паспорт, инструкция или формуляр на счетчик, где указываются все характеристики, заводской номер, даты выпуска и поверки счетчика, и конечно — сама схема однофазного счетчика;

• дополнительно в комплект документов на счетчик может входить и руководство по эксплуатации, в котором также будет указана схема однофазного счетчика;

• в обязательном порядке, на обратной стороне клеммной крышки любого электросчетчика, будет нанесена схема однофазного счетчика;

• ну и конечно, схема однофазного счетчика найдется в интернете.

Изучив схему однофазного счетчика «на бумаге», обратимся непосредственно к самому электросчетчику.

Простой однофазный счетчик имеет 4 контакта на клеммной колодке:

• клемма №1 – ввод фазы от внешней сети (к дому или квартире)
• клемма №2 – выход фазы (внутрь дома или квартиры)
• клемма №3 — ввод нуля от внешней сети (к дому или квартире)
• клемма №4 — выход нуля (внутрь дома или квартиры)

В такой же последовательности и подключаем провода к контактам нашего однофазного электросчетчика, не забыв, отключить автомат, пробки или рубильник, который установлен перед однофазным электросчетчиком, если у вас вводной кабель (провод) сразу приходит на счетчик, в этом случае, необходимо отключать линию.

При замене старого однофазного электросчетчика, если вы решили заменить его самостоятельно или позвали друга-соседа-электрика, как минимум, сделайте звонок в вашу сетевую компанию, управляющую компанию, ТСЖ и узнайте, что нужно сделать, чтобы заменить однофазный счетчик. Главный вопрос — кто будет срывать пломбу со старого счетчика.

Если вы сорвете пломбу со старого электросчетчика, и установите новый, и только лишь после этого сообщите об этом в электросети, могут возникнуть серьезные проблемы. Вас могут обвинить в воровстве электроэнергии (сорвана пломба) и выставят крупный штраф.

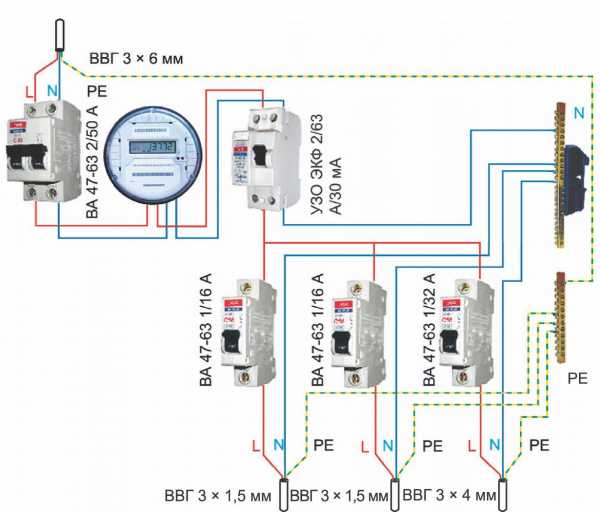

Схема однофазного счетчика с вводным автоматом

Схема однофазного счетчика, когда перед счетчиком установлен вводной автомат. Так должно быть по ПУЭ, но если вводной автомат нельзя опломбировать, сетевая организация не разрешит такую схему подключения счетчика.

Схема однофазного счетчика, когда вводной автомат установлен после счетчика. Этот вариант подключения электросчетчика применяется, если нет возможности опломбировать вводной автомат. Кабель (провод) подключается напрямую к электросчетчику, клеммная крышка пломбируется и нет возможности хищения электроэнергии.

Спасибо за внимание.

elektroschyt.ru

Схема электрическая счетчика

Электрический счетчик, точнее — счетчик расхода электрической энергии является специальным прибором, предназначенным для учета потребляемой нагрузкой электрической энергии. По своей технической идее он представляет из себя комбинацию измерителя потребляемой электрической энергии с отображающим показания счетным механизмом. Различают электрические счетчики для измерения энергии постоянного или переменного тока. Счетчики электроэнергии переменного тока бывают однофазными и трехфазными. По принципу действия электрические счетчики могут быть индукционными и электронными.

Краткая история создания электрического счетчика

В 1885 году итальянцем Галилео Феррарисом (1847-1897) было сделано интересное наблюдение вращения сплошного ротора в виде металлического диска или цилиндра под воздействием двух не совпадающих по фазе полей переменного тока. Это открытие послужило отправной идеей для создания индукционного двигателя и одновременно открыло возможность разработки индукционного счетчика.

Первый счетчик такого типа был создан в 1889 году венгром Отто Титуцем Блати, который работал на заводе «Ганц» (Ganz) в Будапеште, Венгрия. Им был запатентована идея электрического счётчика для переменных токов (патент, выданный в Германии, № 52.793, патент, полученный в США, № 423.210).

В таком устройстве Блати смог получить внутреннее смещение фаз практически на 90°, что позволило счетчику отображать ватт-часы достаточно точно. В электросчетчике этой модели уже применялся тормозной постоянный магнит, обеспечивавший широкий диапазон измерений количества потребляемой энергии, а также был использован регистр циклометрического типа.

Дальнейшие годы ознаменовались многими усовершенствованиями, проявившимися в уменьшении веса и размеров прибора, расширении диапазона допустимых нагрузок, компенсации изменения величины коэффициента нагрузки, значений напряжения и температуры. Было существенно снижено трение в опорах вращающегося ротора счетчика с помощью замены шарикоподшипниками подпятников, позже применили двойные камни и магнитные подшипники. Значительно увеличился срок стабильной эксплуатации счетчика за счет повышения технических характеристик тормозной электромагнитной системы и неприменения масла в опорах ротора и счетном механизме. Значительно позже для промышленных потребителей был создан трехфазный индукционный счетчик, в котором применили комбинацию из двух или трех систем измерения, установленных на одном, двух или даже трех отдельных дисках.

Схема для подключения счетчика индукционного типа

Схема электрическая принципиальная счетчика индукционного типа в общем случае предельно проста и представляет собой две обмотки (тока и напряжения) и клеммную колодку, на которую выведены их контакты. Условная схема, по которой подключается однофазный электрический счетчик, в стандартном электрощите многоквартирных домов имеет следующий вид:

Здесь фазу «А» обозначает линия желтого цвета, фазу «В» — зеленого, фазу «С» – красного, нулевой провод «N» – линии синего цвета, проводник для заземления «PЕ» — линия желто-зеленого цвета. Пакетный выключатель в настоящее время часто заменяют более современным двухполюсным автоматом с защитой от перегрузки. Следует отметить, что между схемой подключения счетчика индукционного типа и аналогичной схемой подключения электронного счетчика принципиальных различий нет.

Условная схема для подключения электрического счетчика в трехфазной четырехпроводной сети напряжением 380 вольт имеет вид:

Здесь цветовые обозначения аналогичны предыдущей схеме подключения счетчика для однофазной сети.

Важно соблюдать прямой порядок чередования фаз трехфазной сети на колодке контактов счетчика. Определить его можно с помощью фазоуказателя или прибора ВАФ. В прямом порядке чередование фаз напряжений производится так: АВС, ВСА, САВ (если идти по часовой стрелке). В обратном порядке чередование фаз напряжений производится так: АСВ, СВА, ВАС. При этом создается дополнительная погрешность и возникает самоход ротора индукционного счетчика для активной энергии. В электрическом счетчике реактивной энергии обратный порядок чередования фаз нагрузки и напряжений приводит к вращению ротора в обратном направлении.

Схема электрических соединений однофазного индукционного электрического счетчика

На схеме линии красного цвета обозначают фазный провод и токовую катушку, а синего цвет — нулевой провод и катушку напряжения.

Схема электрических соединений трехфазного счетчика индукционного типа при прямом включении в четырехпроводной сети напряжения 380 вольт:

Здесь: фазу «А» обозначает желтый цвет, фазу «В» — зеленый, фазу «С» — красный, нулевой провод «N» — синим цвет; L1, L2, L3 – обозначают токовые катушки; L4, L5, L6 — обозначают катушки напряжения; 2, 5, 8 – контакты напряжения; 1, 3, 4, 6, 7, 9, 10, 11 – контакты для подключения внешней электропроводки к трехфазному счетчику.

Принцип действия и устройство индукционного электросчетчика

Токовая обмотка, включенная последовательно с потребителем электроэнергии, имеет малое число витков, которые намотаны толстым проводом, соответствующим номинальному току данного счетчика. Это обеспечивает минимум ее сопротивления и внесения погрешности измерения тока.

Обмотка напряжения, включенная параллельно нагрузке, имеет большое количество витков (8000 — 12000), которые намотаны тонким проводом, что уменьшает потребляемый ток холостого хода счетчика. Когда к ней подключено переменное напряжение, а в токовой обмотке течет ток нагрузки, через алюминиевый диск, являющийся ротором, замыкаются электромагнитные поля, наводящие в нем так называемые вихревые токи. Эти токи взаимодействуют с электромагнитным полем и создают вращающий момент, приводящий в движение подвижный алюминиевый диск.

Постоянный магнит, создающий магнитный поток через диск счетчика, создает эффект тормозного (противодействующего) момента.

Неизменность скорости вращения диска достигается при балансе вращающего и тормозного усилий.

Количество оборотов ротора за час будет пропорциональным израсходованной энергии, что эквивалентно тому, что значение установившейся равномерной скорости вращения диска является пропорциональным потребляемой мощности, если вращающий момент, воздействующий на диск, адекватен мощности потребителя, к которому подключен счетчик.

Трение в кинематических парах механизма индукционного счетчика создает появление погрешностей в измерительных показаниях. Особенно значительно влияние трения на малых (до 5-10% от номинального значения) нагрузках для индукционного счетчика, когда величина отрицательной погрешности может составлять 12 — 15%. Для сокращения влияния сил трения в индукционном счетчике используют специальное устройство, которое называется компенсатор трения.

Существенный параметр счетчика электрической энергии переменного тока — порог чувствительности прибора, который подразумевает значение минимальной мощности, выраженной в процентах от номинального значения, при котором ротор счетчика начинает устойчиво вращаться. Другими словами, порог чувствительности – это минимальный расход электроэнергии, который счетчик в состоянии зафиксировать.

В соответствии с ГОСТом, значение порога чувствительности для индукционных счетчиков различных классов точности, должно составлять не больше 0,5 — 1,5%. Уровень чувствительности задается значением компенсирующего момента и момента торможения, который создается специальным противосамоходным устройством.

Принцип работы электронного счетчика

Индукционные счетчики расхода электрической энергии при всей их простоте и невысокой стоимости обладают рядом недостатков, в основе которых находится использование механических подвижных элементов, имеющих недостаточную стабильность параметров при долгосрочной эксплуатации прибора. Электронный счетчик электроэнергии лишен этих недостатков, имеет низкий порог чувствительности, более высокую точность измерения потребляемой энергии.

Правда, для построения электронного счётчика требуется применение узкоспециализированных интегральных микросхем (ИС), которые могут выполнять перемножение сигналов тока и напряжения, формировать полученную величину в виде, удобном для обработки микроконтроллером. Например, микросхемы, преобразующие активную мощность — в значение частоты следования импульсов. Общее число полученных импульсов, интегрируемых микроконтроллером, является прямо пропорциональным потребляемой электроэнергии.

Блок-схема электронного счетчика

Не менее важным для полноценной эксплуатации электронного счетчика является наличие всевозможных сервисных функций, таких как удаленный доступ к счётчику для дистанционного контроля показаний, определение дневного и ночного потребления энергии и многие другие. Применение цифрового дисплея позволяет пользователю программно задавать различные форматы вывода сведений, например, отображать на дисплее информацию о количестве потреблённой энергии за определенный интервал, задавать различные тарифы и тому подобное.

Для выполнения отдельных нестандартных функций, например, согласования уровней сигналов, потребуется применение дополнительных ИС. В настоящее время начат выпуск специализированных микросхем — преобразователей мощности в пропорциональную частоту — и специализированные микроконтроллерные устройства, имеющие подобный преобразователь на одном кристалле. Но, чаще всего, они слишком дорогостоящи для применения в коммунально-бытовых устройствах индукционных счётчиков. Поэтому многими мировыми производителями микроконтроллеров разрабатываются специализированные недорогие микросхемы, специально предназначенные для подобного применения.

Какой вид имеет схема электрическая принципиальная счетчика по простейшему цифровому варианту на наиболее недорогом (менее доллара) 8-разрядном микроконтроллере компании Motorola? В рассматриваемом решении осуществлены все минимально обязательные функции устройства. Оно основано на применении недорогой ИС, преобразующей мощность в частоту импульсов типа КР1095ПП1 и 8-разрядного микроконтроллерного устройства MC68HC05KJ1. При такой архитектуре счетчика микроконтроллеру необходимо суммировать получаемое число импульсов, отображать информацию на дисплее и осуществлять защиту устройства в различных нештатных режимах. Описываемый счётчик в действительности является цифровым функциональным аналогом имеющихся механических счётчиков, приспособленным для дальнейшего усовершенствования.

Схема электрическая принципиальная простейшего цифрового счетчика электроэнергии

Сигналы, эквивалентные значениям напряжения и тока в сети, получаются от датчиков и подаются на вход преобразователя. Микросхема осуществляет перемножение входных сигналов, формируя мгновенное значение потребляемой мощности. Это значение поступает на микроконтроллер, преобразуется в ватт-часы. По мере накопления данных изменяются показания счётчика на ЖКИ. Наличие частых сбоев напряжения электропитания устройства приводит к необходимости применения EEPROM для обеспечения сохранности показаний счётчика. Поскольку сбои напряжения питания являются наиболее распространенной нештатной ситуацией, подобная защита требуется в любом электронном счётчике.

Схема электрическая принципиальная счетчика (цифровой вычислитель) приведена ниже. Через разъём X1 присоединяется напряжение сети 220 В и электропотребитель. Датчики напряжения и тока формируют сигналы, поступающие на микросхему КР1095ПП1 преобразователя, имеющего оптронную развязку частотного выхода. Ядром счётчика является микроконтроллер MC68HC05KJ1 производства компании Motorola, производимый в 16-выводном корпусе (корпус DIP или SOIC) и оснащенный 1,2 Кбайтом ПЗУ и 64 байтом ОЗУ. Для сохранения накопленного количества потребленной энергии во время сбоев по питанию применяется EEPROM с малым объёмом памяти 24С00 (16 байт) от компании Microchip. Дисплеем служит 7-сегментный 8-разрядный ЖКИ, который управляется любым недорогостоящим микроконтроллером, обменивающимся с центральным микроконтроллером данными по протоколам SPI или I2C и подключенный через разъём Х2.

Заложенный алгоритм работы счетчика потребовал менее 1 Кбайт памяти и меньше половины из всех портов ввода/вывода на микроконтроллере MC68HC05KJ1. Его технических возможностей достаточно для того, чтобы дополнить счетчик некоторыми сервисными функциями, например, возможностью объединения счётчиков в локальную сеть через интерфейс RS-485. Эта возможность позволяет получать данные о потребленной энергии в сервисный центр и дистанционно отключать электричество, если потребителем не внесена оплата. Сетью, содержащей такие счётчики можно оснастить жилой многоквартирный дом. Все показания счетчиков по сети будут дистанционно поступать в диспетчерский пункт.

Практический интерес представляет применение семейства 8-разрядных микроконтроллеров с кристаллом, содержащим встроенную FLASH-память. Это позволяет его программировать прямо на собранной плате. Это также обеспечивает защищённость от взлома программного кода и удобство обновления ПО без выполнения монтажных работ.

Цифровой вычислитель для электронного счетчика электроэнергии

Более интересным представляется вариант электронного счётчика электроэнергии без применения внешней EEPROM и дорогостоящего внешнего энергонезависимого ОЗУ. В этом случае можно при возникновении аварийной ситуации фиксировать показания и другую служебную информацию во внутренней FLASH-памяти микроконтроллера. Это дополнительно обеспечивает требуемую конфиденциальность данных, что нельзя обеспечить, если применяется внешний кристалл, не защищённый от несанкционированного доступа посторонних лиц. Такой электронный счётчик электроэнергии с любым уровнем сложности и функциональности можно создать с применением микроконтроллера компании Motorola из семейства HC08 с FLASH-памятью, встроенной в основной кристалл.

Осуществление перехода на цифровые дистанционные автоматические средства учёта и контроля расхода электроэнергии является вопросом времени. Технические и потребительские достоинства таких систем являются очевидными. Стоимость их будет неизменно уменьшаться. И даже в случае применения простейшего микроконтроллера такой электронный счётчик электроэнергии обладает очевидными преимуществами: высокая надёжность вследствие полного отсутствия подвижных деталей; миниатюрность; возможность выпуска счетчика в корпусе с учётом особенностей интерьера в современных жилых домах; увеличение интервала поверок в несколько раз; высокая ремонтопригодность и предельная простота в обслуживании и эксплуатации. Даже небольшие дополнительные аппаратные и программные затраты в простейшем цифровом счётчике могут дополнить его рядом сервисных функций, принципиально отсутствующих у всех механических электросчетчиков, например, применение многотарифного начисления оплаты за потребляемую энергию, возможность реализации автоматизированного учёта и управления потреблением электроэнергии.

Смотрите также схемы:

Регулятор освещения Электронный термометр Электрическая печи Стабилизатор напряжения Схема электрическая телевизора

elektronika-muk.ru

Схема электронного счетчика электроэнергии — Всё о электрике в доме

Принцип работы электросчетчика

1. Какие виды электросчетчиков бывают
2. Принцип работы индукционного счетчика
3. Принцип работы электрон ного счетчика электроэнергии

В каждую электрическую сеть квартиры или частного дома подключается электросчетчик, учитывающий потребленную электроэнергию. Отличительной особенностью данного прибора является его последовательное подключение. Это позволяет определять в полном объеме количество тока, проходящего через его обмотки. Принцип работы электросчетчика зависит от того, к какому типу относится тот или иной прибор.

Какие виды электросчетчиков бывают

В быту используются три вида счетчиков:

1. Механические или индукционные, несмотря на простоту и дешевизну, они отличаются большими погрешностями, невозможностью тарификации и другими недостатками.
2. Электрон ные счетчики обладают явными преимуществами в виде высокой точности, удобного интерфейса и многих других полезных функций.
3. Третий вид приборов учета относится к гибридным устройствам, в которых имеется механическая и электрон ная часть. Они используются достаточно редко, поэтому более подробно следует рассмотреть два первых типа электросчетчиков.

Принцип работы индукционного счетчика

Еще совсем недавно индукционные счетчики были неотъемлемой частью электрических сетей в квартирах. Счетное устройство в этих приборах представлено вращающимся алюминиевым диском и цифровыми барабанами, отображающими показатели расхода электроэнергии в реальном времени.

Принцип действия подобных устройств достаточно простой. Электромагнитное поле, возникающее в катушках счетчика, взаимодействует с диском, выполняющим функцию подвижного токопроводящего элемента. В однофазном индукционном счетчике выполняется параллельное подключение одной из катушек к обмотке напряжения, которая служит сетью переменного тока. Другая катушка подключается последовательно на участке между обмоткой тока или нагрузкой и генератором электроэнергии.

Действие токов, протекающих по обмоткам, приводит к созданию переменных магнитных потоков, пересекающих вращающийся диск. Их величина составляет пропорцию между потребляемым током и входным напряжением. В соответствии с законом электромагнитной индукции в самом диске происходит возникновение вихревых токов, протекающих по направлению магнитных потоков.

Вихревые токи и магнитные потоки начинают взаимодействовать между собой в диске. В результате, появляется электромеханическая сила, которая и приводит к созданию вращающегося момента. Таким образом, возникает пропорция между полученным вращающимся моментом и произведением двух магнитных потоков, возникающих в обмотках тока и напряжения, умноженных на синус сдвига фазы между ними.

Нормальная работа индукционного электросчетчика возможна только при условии фазового сдвига, равного 90 градусам. Такой сдвиг можно получить, разложив магнитный поток обмотки напряжения на две части. Получается, что диск прибора вращается с частотой, пропорциональной активно потребляемой мощности. Поэтому непосредственный расход электроэнергии будет находиться в пропорции с количеством оборотов диска. Полученные данные о потреблении передаются на механическое счетное устройство, ось которого связана с осью подвижного диска с помощью зубчатой передачи. Такая конструкция обеспечивает синхронное вращение обоих элементов.

Принцип работы электрон ного счетчика электроэнергии

До недавних пор все измерения потребленной электроэнергии осуществлялись с помощью индукционных счетчиков. Постепенно, с развитием микро электрон ики, произошел существенный сдвиг в деле совершенствования приборов учета и контроля потребляемой электроэнергии. Были созданы современные цифровые электрон ные системы управления с применением новейших микроконтроллеров. Это позволило многократно повысить точность измерений, а отсутствие механики значительно повысило надежность счетчика.

Для электрон ных электросчетчиков разработана специальная элементная база и методы обработки поступающей информации. После обработки цифровых данных стал возможен одновременный подсчет не только активной, но и реактивной мощности. Данный фактор приобретает важное значение при организации учета в трехфазных сетях. В результате, были созданы многотарифные электросчетчики, учитывающие накопленную энергию в течение определенного времени суток. Данные приборы способны автоматически определять тот или иной тариф.

Простейшая цифровая система на основе обычного микроконтроллера применяется в тех случаях, когда необходимо измерить импульсы, вывести информацию на дисплей и обеспечить защиту при аварийном сбое. Такие устройства являются цифровыми аналогами механических электросчетчиков. В этой системе поступление сигнала происходит через определенные трансформаторные датчики. Далее он идет на вход микросхемы-преобразователя.

Снятие частотного сигнала, поступающего на вход микроконтроллера, осуществляется на выходе микросхемы. Микроконтроллер подсчитывает все поступившие импульсы и преобразует их в полученное количество энергии (Вт*ч). Когда поступающие единицы накапливаются, их общее значение выводится на монитор и фиксируется во внутренней флэш-памяти на случай исчезновения напряжения в сети и других сбоев. Это позволяет вести непрерывный учет потребляемой электроэнергии.

Работает многотарифный электрон ный счетчик электроэнергии по собственному алгоритму. Последовательный интерфейс позволяет обмениваться информацией с внешним миром. С его помощью задаются тарифы, устанавливается и включается таймер времени, поступает информация о накопленной электроэнергии и т.д. Энергонезависимая оперативная память разделяется на 13 банков данных, сохраняющих информацию о количестве энергии, накопленной по разным тарифам. Первый банк учитывает всю энергию, накопленную от начала работы счетчика. В следующих 12 банках производится учет накоплений за 11 предыдущих месяцев и за текущий период.

Таким образом, принцип действия электросчетчика в электрон ном варианте, позволяет изменять тарифы в соответствии с заранее установленным расписанием. Через специальный разъем можно подключиться к прибору и выяснить объем электроэнергии, оплаченной потребителем.

Принцип работы электронного счетчика

Для расчёта электрической энергии, потребляемой за определённый период времени, необходимо интегрировать во времени мгновенные значения активной мощности. Для синусоидального сигнала мощность равна произведению напряжения на ток в сети в данный момент времени. На этом принципе работает любой счётчик электрической энергии. На рис. 1 показана блок-схема электромеханического счётчика.

Рис. 1. Блок-схема электромеханического счетчика электрической энергии

Реализация цифрового счётчика электрической энергии (рис. 2) требует специализированных ИС, способных производить перемножение сигналов и предоставлять полученную величину в удобной для микроконтроллера форме. Например, преобразователь активной мощности — в частоту следования импульсов. Общее количество пришедших импульсов, подсчитываемое микроконтроллером, прямо пропорционально потребляемой электроэнергии.

Рис. 2. Блок-схема цифрового счетчика электрической энергии

Не менее важную роль играют всевозможные сервисные функции, такие как дистанционный доступ к счётчику, к информации о накопленной энергии и многие другие. Наличие цифрового дисплея, управляемого от микроконтроллера, позволяет программно устанавливать различные режимы вывода информации, например, выводить на дисплей информацию о потреблённой энергии за каждый месяц, по различным тарифам и так далее.

Для выполнения некоторых нестандартных функций, например, согласования уровней, используются дополнительные ИС. Сейчас начали выпускать специализированные ИС — преобразователи мощности в частоту — и специализированные микроконтроллеры, содержащие подобные преобразователи на кристалле. Но, зачастую, они слишком дороги для использования в коммунально-бытовых индукционных счётчиках. Поэтому многие мировые производители микроконтроллеров разрабатывают специализированные микросхемы, предназначенные для такого применения.

Перейдём к анализу построения простейшего варианта цифрового счётчика на наиболее дешёвом (менее доллара) 8-разрядном микроконтроллере Motorola. В представленном решении реализованы все минимально необходимые функции. Оно базируется на использовании недорогой ИС преобразователя мощности в частоту импульсов КР1095ПП1 и 8-разрядного микроконтроллера MC68HC05KJ1 (рис. 3). При такой структуре микроконтроллеру требуется суммировать число импульсов, выводить информацию на дисплей и осуществлять её защиту в различных аварийных режимах. Рассматриваемый счётчик фактически представляет собой цифровой функциональный аналог существующих механических счётчиков, приспособленный к дальнейшему усовершенствованию.

Рис. 3. Основные узлы простейшего цифрового счетчика электроэнергии

Сигналы, пропорциональные напряжению и току в сети, снимаются с датчиков и поступают на вход преобразователя. ИС преобразователя перемножает входные сигналы, получая мгновенную потребляемую мощность. Этот сигнал поступает на вход микроконтроллера, преобразующего его в Вт·ч и, по мере накопления сигналов, изменяющего показания счётчика. Частые сбои напряжения питания приводят к необходимости использования EEPROM для сохранения показаний счётчика. Поскольку сбои по питанию являются наиболее характерной аварийной ситуацией, такая защита необходима в любом цифровом счётчике.

Алгоритм работы программы (рис. 4) для простейшего варианта такого счётчика довольно прост. При включении питания микроконтроллер конфигурируется в соответствии с программой, считывает из EEPROM последнее сохранённое значение и выводит его на дисплей. Затем контроллер переходит в режим подсчёта импульсов, поступающих от ИС преобразователя, и, по мере накопления каждого Вт·ч, увеличивает показания счётчика.

Рис. 4. Алгоритм работы программы

При записи в EEPROM значение накопленной энергии может быть утеряно в момент отключения напряжения. По этим причинам значение накопленной энергии записывается в EEPROM циклически друг за другом через определённое число изменений показаний счётчика, заданное программно, в зависимости от требуемой точности. Это позволяет избежать потери данных о накопленной энергии. При появлении напряжения микроконтроллер анализирует все значения в EEPROM и выбирает последнее. Для минимальных потерь достаточно записывать значения с шагом 100 Вт·ч. Эту величину можно менять в программе.

Схема цифрового вычислителя показана на рис. 5. К разъёму X1 подключается напряжение питания 220 В и нагрузка. С датчиков тока и напряжения сигналы поступают на микросхему преобразователя КР1095ПП1 с оптронной развязкой частотного выхода. Основу счётчика составляет микроконтроллер MC68HC05KJ1 фирмы Motorola, выпускаемый в 16-выводном корпусе (DIP или SOIC) и имеющий 1,2 Кбайт ПЗУ и 64 байт ОЗУ. Для хранения накопленного количества энергии при сбоях по питанию используется EEPROM малого объёма 24С00 (16 байт) фирмы Microchip. В качестве дисплея используется 8-разрядный 7-сегментный ЖКИ, управляемый любым недорогим контроллером, обменивающийся с центральным микроконтроллером по протоколу SPI или I2C и подключаемый к разъёму Х2.

Реализация алгоритма потребовала менее 1 Кбайт памяти и менее половины портов ввода/вывода микроконтроллера MC68HC05KJ1. Его возможностей достаточно, чтобы добавить некоторые сервисные функции, например, объединение счётчиков в сеть по интерфейсу RS-485. Эта функция позволит получать информацию о накопленной энергии в сервисном центре и отключать электричество в случае отсутствия оплаты. Сетью из таких счётчиков можно оборудовать жилой многоэтажный дом. Все показания по сети будут поступать в диспетчерский центр.

Определённый интерес представляет собой семейство 8-разрядных микроконтроллеров с расположенной на кристалле FLASH-памятью. Поскольку его можно программировать непосредственно на собранной плате, обеспечивается защищённость программного кода и возможность обновления ПО без монтажных работ.

Рис. 5. Цифровой вычислитель для цифрового счетчика электроэнергии

Ещё более интересен вариант счётчика электроэнергии без внешней EEPROM и дорогостоящей внешней энергонезависимой ОЗУ. В нём можно при аварийных ситуациях фиксировать показания и служебную информацию во внутреннюю FLASH-память микроконтроллера. Это к тому же обеспечивает конфиденциальность информации, чего нельзя сделать при использовании внешнего кристалла, не защищённого от несанкционированного доступа. Такие счётчики электроэнергии любой сложности можно реализовать с помощью микроконтроллеров фирмы Motorola семейства HC08 с FLASH-памятью, расположенной на кристалле.

Переход на цифровые автоматические системы учёта и контроля электроэнергии — вопрос времени. Преимущества таких систем очевидны. Цена их будет постоянно падать. И даже на простейшем микроконтроллере такой цифровой счётчик электроэнергии имеет очевидные преимущества: надёжность за счёт полного отсутствия трущихся элементов; компактность; возможность изготовления корпуса с учётом интерьера современных жилых домов; увеличение периода поверок в несколько раз; ремонтопригодность и простота в обслуживании и эксплуатации. При небольших дополнительных аппаратных и программных затратах даже простейший цифровой счётчик может обладать рядом сервисных функций, отсутствующих у всех механических, например, реализация многотарифной оплаты за потребляемую энергию, возможность автоматизированного учёта и контроля потребляемой электроэнергии.

none Опубликована: 2006 г. 0 0

Основное назначение этого прибора сводится к постоянному измерению потребляемой мощности контролируемого участка электрической схемы и отображению ее величины в удобном для человека виде. Элементная база использует твердотельные электронные компоненты, работающие на полупроводниках или микропроцессорных конструкциях.

Такие приборы выпускают для работы с цепями тока:

1. постоянной величины;

2. синусоидальной гармонической формы.

Приборы учета электроэнергии постоянного тока работают только на промышленных предприятиях, эксплуатирующих мощное оборудование с большим потреблением постоянной мощности (электрифицированный железнодорожный транспорт, электромобили…). В бытовых целях они не используются, выпускаются ограниченными партиями. Поэтому в дальнейшем материале этой статьи их рассматривать не будем, хотя принцип их работы отличается от моделей, работающих на переменном токе, в основном конструкцией датчиков тока и напряжения.

Электронные счетчики мощности переменного тока изготавливаются для учета энергии электрических устройств:

1. с однофазной системой напряжения;

2. в трехфазных цепях.

Конструкция электронного счетчика

Вся элементная база располагается внутри корпуса, снабженного:

клеммной колодкой для подключения электрических проводов;

панелью ЖКИ дисплея;

органами управления работой и передачи информации от прибора;

печатной платой с твердотельными элементами;

Внешний вид и основные пользовательские настройки одной из многочисленных моделей подобных устройств, выпускаемых на предприятиях республики Беларусь, представлен на картинке.

Работоспособность такого электросчетчика подтверждается:

нанесенным клеймом поверителя, подтверждающим прохождение метрологической поверки прибора на испытательном стенде и оценке его характеристик в пределах заявленного производителем класса точности;

ненарушенной пломбой предприятия энергонадзора, ответственного за правильное подключение счетчика к электрической схеме.

Внутренний вид плат подобного прибора показан на картинке.

Здесь нет никаких движущихся и индукционных механизмов. А наличие трех встроенных трансформаторов тока, используемых в качестве датчиков с таким же количеством явно просматриваемых каналов на монтажной плате, свидетельствуют о трехфазной работе этого устройства.

Электротехнические процессы, учитываемые электронным счетчиком

Работа внутренних алгоритмов трехфазных или однофазных конструкций происходит по одним и тем же законам, за исключением того, что в 3-х фазном, более сложном устройстве, идет геометрическое суммирование величин каждого из трех составляющих каналов.

Поэтому принципы работы электронного счетчика будем преимущественно рассматривать на примере однофазной модели. Для этого вспомним основные законы электротехники, связанные с мощностью.

Ее полная величина определяется составляющими:

реактивной (суммы индуктивной и емкостной нагрузок).

Ток, протекающий по общей цепи однофазной сети, одинаков на всех участках, а падение напряжения на каждом ее элементе зависит от вида сопротивления и его величины. На активном сопротивлении оно совпадает с вектором проходящего тока по направлению, а на реактивном отклоняется в сторону. Причем на индуктивности оно опережает ток по углу, а на емкости — отстает.

Электронные счетчики способны учитывать и отображать полную мощность и ее активную и реактивную величину. Для этого производятся замеры векторов тока с напряжением, подведенных на его вход. По значению отклонения угла между этими входящими величинами определяется и рассчитывается характер нагрузки, предоставляется информация обо всех ее составляющих.

В различных конструкциях электронных счетчиков набор функций неодинаков и может значительно отличаться своим назначением. Этим они кардинально выделяются от своих индукционных аналогов, которые работают на основе взаимодействия электромагнитных полей и сил индукции, вызывающих вращение тонкого алюминиевого диска. Конструктивно они способны замерять только активную или реактивную мощность в однофазной либо трехфазной цепи, а значение полной — приходится вычислять отдельно вручную.

Принцип измерения мощности электронным счетчиком

Схема работы простого прибора учета с выходными преобразователями показана на рисунке.

В нем для замера мощности используются простые датчики:

тока на основе обычного шунта, через который пропускается фаза цепи;

напряжения, работающего по схеме широко известного делителя.

Сигнал, снимаемый таким датчиками, мал и его увеличивают с помощью электронных усилителей тока и напряжения, после которых происходит аналогово-цифровая обработка для дальнейшего преобразования сигналов и их перемножения с целью получения величины, пропорциональной значению потребляемой мощности.

Далее производится фильтрация оцифрованного сигнала и вывод на устройства:

Применяемые в этом схеме входные датчики электрических величин не обеспечивают измерения с высоким классом точности векторов тока и напряжения, а, соответственно, и расчет мощности. Эта функция лучше реализуется измерительными трансформаторами.

Схема работы однофазного электронного счетчика

В ней измерительный ТТ включен в разрыв фазного провода потребителя, а ТН подключен к фазе и нулю.

Сигналы с обоих трансформаторов не нуждаются в усилении и направляются по своим каналам на блок АЦП, осуществляющий преобразование их в цифровой код мощности и частоты. Дальнейшие преобразования выполняет микроконтроллер, осуществляющий управление:

ОЗУ — оперативным запоминающим устройством.

Через ОЗУ выходной сигнал может передаваться дальше в канал информации, например, с помощью оптического порта.

Функциональные возможности электронных счетчиков

Низкая погрешность измерения мощности, оцениваемая классом точности 0,5 S или 02 S разрешает эксплуатировать эти приборы в целях коммерческого учета использованной электроэнергии.

Конструкции, предназначенные для замеров в трехфазных схемах, могут работать в трех или четырехпроводных электрических цепях.

Электронный счетчик может непосредственно подключаться к действующему оборудованию или иметь конструкцию, позволяющую использовать промежуточные, например, высоковольтные измерительные трансформаторы. В последнем случае, как правило, осуществляется автоматический перерасчет измеряемых вторичных величин в первичные значения тока, напряжения и мощности, включая активную и реактивную составляющие.

Счетчик фиксирует направление полной мощности со всеми ее составляющими в прямом и обратном направлении, хранит эту информацию с привязкой ко времени. При этом пользователю можно снимать показания энергии по ее приращению за определенный период времени, например, текущие или выбранные из календаря сутки, месяц или год либо — накоплению на определенное назначенное время.

Фиксация значений активной и реактивной мощности за определенный период, например, 3 или 30 минут, как и быстрый вызов ее максимальных значений в течение месяца значительно облегчает анализ работы энергетического оборудования.

В любой момент можно просмотреть мгновенные показатели активного и реактивного потребления, действующего тока, напряжения, частоты в каждой фазе.

Наличие функции многотарифного учета энергии с использованием нескольких каналов передачи информации расширяет условия коммерческого применения. При этом создаются тарифы для определенного времени, например, каждого получаса выходного либо рабочего дня по сезонам или месяцам года.

Для удобства работы пользователя на дисплее выводится рабочее меню, между пунктами которого можно перемещаться, используя рядом расположенные органы управления.

Электронный счетчик электроэнергии позволяет не только считывать информацию непосредственно с дисплея, но и просматривать ее через удаленный компьютер, а также осуществлять ввод дополнительных данных или их программирование через оптический порт.

Установка пломб на счетчик производится в два этапа:

1. на первом уровне доступ внутрь корпуса прибора запрещается службой технического контроля завода после изготовления счетчика и прохождения им государственной поверки;

2. на втором уровне пломбирования блокируется доступ к клеммам и подключенным проводам представителем энергоснабжающей организации или энергонадзора.

Все события снятия и установки крышки оборудованы сигнализацией, срабатывание которой фиксируется в памяти журнала событий с привязкой ко времени и дате.

Система паролей предусматривает ограничение пользователей к доступу информации и может содержать до пяти ограничений.

Нулевой уровень полностью снимает ограничения и позволяет просматривать все данные местно или удаленно, синхронизировать время, корректировать показания.

Первый уровень пароля дополнительного доступа предоставляется работникам монтажной или эксплуатационной организации систем АСКУЭ для наладки оборудования и записи параметров, не оказывающих влияние на коммерческие характеристики.

Второй уровень пароля основного доступа назначается ответственным работником энергонадзора на счетчике, прошедшем наладку и полностью подготовленном к работе.

Третий уровень основного доступа дается работникам энергонадзора, осуществляющим снятие и установку крышки со счетчика для доступа к его клеммным зажимам или проведению удаленных операций через оптический порт.

Четвертый уровень предоставляет возможности установки аппаратных ключей на плату, удаление всех установленных пломб и возможность работы через оптический порт для усовершенствования конфигурации, замены калибровочных коэффициентов.

Приведенный перечень возможностей, которыми обладает электронный счетчик электроэнергии, является общим, обзорным. Он может выставляться индивидуально и отличаться даже на каждой модели одного производителя.

Электрик Инфо – электротехника и электроника, домашняя автоматизация, статьи про устройство и ремонт домашней электропроводки, розетки и выключатели, провода и кабели, источники света, интересные факты и многое другое для электриков и домашних мастеров.

Информация и обучающие материалы для начинающих электриков.

Кейсы, примеры и технические решения, обзоры интересных электротехнических новинок.

Вся информация на сайте Электрик Инфо предоставлена в ознакомительных и познавательных целях. За применение этой информации администрация сайта ответственности не несет. Сайт может содержать материалы 12+

Перепечатка материалов сайта запрещена.

Источники: http://electric-220.ru/news/princip_raboty_ehlektroschetchika/2016-09-19-1064, http://cxem.net/house/1-148.php, http://electrik.info/device/970-kak-ustroen-i-rabotaet-elektronnyy-schetchik-elektroenergii.html

electricremont.ru

Подключение электросчетчика: схема, видео — Asutpp.ru

Для контроля и учета потребленной электрической энергии, необходимо специальное устройство – электросчетчик. Как на больших производственных предприятиях, так и в частных квартирах, при заключении договора на поставку электричества, без этого устройства не обойтись.

При установке счетчика для подсчета потраченной электроэнергии необходимо правильно подключить его в схему электроснабжения.

Электросчетчики бывают как однофазные, так и трехфазные, прямого или косвенного подключения.

В данной статье мы подробно расскажем, как самостоятельно подключить оба вида электросчетчиков.

Как установить однофазный электросчетчик

Однофазный электросчетчик подключают непосредственно в разрыв линии питания. До установки счетчика к линии питания не должны быть подключены какие-либо потребители электроэнергии. Для защиты подводящей линии электроснабжения перед счетчиком целесообразно установить вводной автоматический выключатель. Он будет необходим при замене счетчика, чтобы не обесточивать всю подводящую линию.

После счетчика также необходимо поставить автоматический выключатель, он будет защищать отходящую линию и сам счетчик, если неисправность произойдет в цепи потребителя электроэнергии.

Подключение однофазного электросчетчика

При подключении электросчетчика необходимо обратить внимание на схему подключения, она обычно располагается на тыльной стороне клеммной крышки. У однофазного счетчика имеется четыре клеммы для подключение проводов:

1. Вход фазного провода.
2. Выход фазного провода.
3. Вход нулевого провода.
4. Выход нулевого провода.

Подключение однофазного электросчетчика

Провода питания после вводного автоматического выключателя зачищают от изоляции на 15 мм и подключают к 1 и 3 клемме, отводящие провода также зачищают от изоляции и подключают к 2 и 4 клемме, соответственно схеме на крышке прибора.

Схема подключения счетчика меркурий

Такая схема подключения электросчетчика подходит для квартиры в многоэтажном доме, гаража, загородного дома или для небольшого торгового павильона.

Подключение современного электронного счетчика типа Микрон ничем не отличается от вышеизложенной схемы, которая может использоваться для установки любого однофазного учетного прибора.
Видео: подключение однофазного однотарифного счётчика электрической энергии

Подключаем трехфазный электросчетчик

Существует два типа подключения трехфазного счетчика, прямое и косвенное, через разделительные трансформаторы тока.

Если необходимо учитывать потребление относительно небольшого количества трехфазных потребителей малой мощности, то счетчик электроэнергии устанавливается непосредственно в разрыв питающих проводов.

Если же необходимо контролировать достаточно мощные потребители трехфазной электросети, и их токи превышают номинальные значение электросчетчика, значит необходимо устанавливать дополнительные трансформаторы тока.

Для частного загородного дома, или небольшого производства, будет достаточно установки только одного счетчика, рассчитанного на максимальный ток до 50 ампер. Его подключение похоже на описанное выше, для однофазного счетчика, но разница в том, что при подключении трехфазного счетчика используется трехфазная питающая сеть. Соответственно количество проводов и клемм на счетчике будет больше.

Подключение трехфазного счетчика

Рассмотрим прямое подключение счетчика

Подводящие провода зачищают от изоляции и подключают к трехфазному автомату защиты. После автомата три фазных провода подключаются к 2, 4, 6 клемме электросчетчика соответственно. Выход фазных проводов осуществляется к 1; 3; 5 клеммам. Входной Нейтральный провод подключается к клемме 7. Выходной к клемме 8.

После счетчика, для защиты, устанавливаются автоматические выключатели. Для трехфазных потребителей ставятся трехполюсные автоматы.

К такому счетчику можно подключить и более привычные, однофазные электроприборы. Для этого необходимо подключить однополюсный автомат от любой отходящей фазы счетчика, а второй провод взять от нейтральной шины зануления.

Если планируется устанавливать несколько групп однофазных потребителей, их необходимо равномерно распределить, запитав автоматические выключатели от разных фаз после счетчика.

Схема подключения трехфазного электросчетчика

Косвенное подключение счетчика через трансформаторы тока

Если потребляемая нагрузка всех электроприборов превышает номинальное значение силы тока, которое может проходить через счетчик, но необходимо дополнительно установить разделительные трансформаторы тока.

Такие трансформаторы устанавливаются в разрыв силовых токоведущих проводов.

Трансформатор тока имеет две обмотки, первичная обмотка выполнена в виде мощной шины, продетой через середину трансформатора, она подключается в разрыв силовых проводов питания электропотребителей. Вторичная обмотка имеет большое количество витков тонкого провода, эта обмотка подключается к электросчетчику.

Счетчик подключенный через трансформаторы тока

Такое подключение значительно отличается от предыдущего, оно намного сложнее и требует специальных навыков. Рекомендуем для работ по подключению трехфазного счетчика с трансформаторами тока пригласить квалифицированного специалиста. Но если вы уверены в своих силах и имеете подобный опыт, то это решаемая задача.

Необходимо подключить три трансформатора тока, каждый для своей фазы. Трансформаторы тока крепятся на задней стенке вводного шкафа учеба. Их первичные обмотки подключаются после вводного рубильника и группы защитных предохранителей, в разрыв фазных силовых проводов. В этом же шкафу устанавливается трехфазный электросчетчик.

Подключение производится согласно утвержденной схеме.

Схема подключения трансформаторов тока

К силовому проводу фазы А, до установленного трансформатора тока, подключается провод сечением 1.5 мм², второй его конец заводится на 2ю клемму счетчика. Аналогично подключают провода сечением 1.5 мм² к оставшимся фазам В и С, на счетчике они подходят к клеммам 5 и 8 соответственно.

От клемм вторичной обмотки трансформатора тока, фазы А, провода сечением 1.5 мм² идут к счетчику на клеммы 1 и 3. Необходимо соблюдать фазировку подключения обмотки, иначе показания счетчика будут не верны. Аналогичным образом подключаются вторичные обмотки трансформаторов В и С, они подключаются к счетчику на клеммы 4, 6 и 7, 9 соответственно.

10-я клемма электросчетчика подключается к общей нейтральной шине зануления.

Установка счетчика в щите на лестничной площадке или гараже своими руками

На каждой лестничной площадке многоэтажного жилого дома, расположен щит учета с электросчетчиками, которые подсчитывают потребление электричества на всем этаже. Что нужно для монтажа счетчика в распределительном щите:

1. Приготовить необходимые инструменты: кусачки, плоскогубцы, клещи для снятия изоляции, отвертки, изоленту и прочее.
2. Доступ к вводному рубильнику для отключения от сети линию этого этажа.

Схема подключения счетчика и автоматов защиты.

Подключение счетчика в подъезде

Для начала нужно сделать ответвления от питающей линии. Для этого предварительно обесточенные магистральные провода зачищают от изоляции с помощью специальных клещей, на расстояние 3 см. На это место ставят специальный клеммник для ответвления провода. После установки клеммника на магистральный провод, к нему подключают отводящий провод, который пойдет к вводному автомату.

Аналогичным образом делают ответвление и от нулевого магистрального провода.

Затем устанавливают все аппараты защиты, и сам счетчик, на панель щита, это удобнее делать с помощью Din-рейки. После установки всех компонентов на место производится подключение проводов.

Сделанное ответвление от фазного магистрального провода подключают к вводному автомату, затем с выхода вводного автомата провод подключается, согласно схеме, к первой клемме счетчика. Ответвленный нулевой провод подключают сразу ко второй клемме счетчика, автоматический выключатель для него не нужен.

От третьей клеммы провод идет на групповые автоматы защиты потребителей. Провод с четвертой клеммы подключается к общей шине зануления, к ней же будут подключаться все нулевые провода от потребителей.

Фазные провода, приходящие с квартиры, подключают к нижним зажимам автоматических выключателей, которые установлены после счетчика. Для каждого фазного провода (группы электроприборов) необходимо устанавливать отдельный автоматический выключатель. Запрещается подключение нескольких фазных проводов к одному автомату.

Все нулевые провода от групп потребителей электроэнергии квартиры, подключаются к общей шине зануления.

Помните, что в щите на лестничной клетке, располагаются не только ваши счетчики и автоматические выключатели, но и ваших соседей. Чтобы избежать путаницы при возникновении каких-либо неисправностей обязательно сделайте отметки с номером квартиры на ваших автоматических выключателях и счетчике.

Установка счетчика электроэнергии для гаража аналогична. Отличие заключается только в том, что нет надобности в ответвлении магистральных проводов, поскольку в гараж заводятся уже готовые отдельные провода питания.

www.asutpp.ru

Схемы подключения счетчиков электроэнергии

4.1 Схема подключения однофазного счетчика

Начнем с однофазного счетчика.

Устройство электросчетчика представлено измерительной системой, состоящей из токовой обмотки и обмотки напряжения, а также винтовых зажимов (клемм) для подключения проводов.

Назначение контактных зажимов:

• Зажим 1 — входной фазный провод

• Зажим 2 — выходной фазный провод

• Зажим 3 — входной нулевой провод

• Зажим 4 — выходной нулевой провод

Винт напряжения предназначен для отключения обмотки напряжения при поверке электросчетчика.

Рассмотрим функциональную схему подключения электросчетчика. Она не является какой-то конкретной схемой (например, квартирного щита), а служит исключительно для понимания логики включения счетчика в сеть. Поэтому здесь не приводятся номиналы выключателей и сечения проводников.

Распределение электроэнергии начинается с вводного двухполюсного автомата, который выполняет функцию защиты счетчика и отходящих линий, а также в качестве устройства отключения счетчика при ремонте или замене.

Рисунок 1 — Схема однофазного счетчика.

Рисунок 2 — Однолинейная схема

Распределение электроэнергии начинается с вводного двухполюсного автомата, который выполняет функцию защиты счетчика и отходящих линий, а также в качестве устройства отключения счетчика при ремонте или замене.

Однако в реальной жизни вводной автомат может быть установлен за счетчиком (по ходу электроэнергии). Делается это с целью ограничения доступа к счетчику.

После автомата фазный (L) и нулевой (N) проводники подключаются к соответствующим входным зажимам счетчика — 1 и 3.

Выход счетчика (нагрузка) — это зажимы 2 (L) и 4 (N). От этих зажимов проводники подключаются к противопожарному УЗО, после которого электроэнергия распределяется по однополюсным автоматическим выключателям, а нулевой рабочий проводник заводится на общую нулевую шину.

Это самое общее описание, которое не затрагивает другие технические детали — например, параметры отходящих линий, выбор номиналов вводного автомата и УЗО.

4.2 Схема подключения трёхфазного счетчика

Как уже упоминалось, трехфазные счетчики используются в электроустановках, спроектированных для работы на трехфазном токе.

Еще одно место установки таких счетчиков — ВРУ жилого дома (или учреждения) — там используется однофазный ток, но на вводе имеются три фазы.

Поскольку трехфазные счетчики имеют несколько разновидностей, то и схем подключения несколько.

Виды трехфазных счетчиков:

• Счетчики прямого (непосредственного) включения

• Счетчики полукосвенного включения

• Счетчики косвенного включения.

Разберем схему подключения счетчика прямого включения и пару схем для счетчиков полукосвенного включения, схему косвенного включения счетчиков в сети.

Прямое включение счетчика.

Самое простое подключение, напоминающее схему включения однофазного счетчика. Различие только в большем количестве контактных зажимов у трехфазного прибора.

Рисунок 3 — Трехфазный счетчик прямого включения

Назначение контактных зажимов:

• Зажим 1 — входной провод фазы А

• Зажим 2 — выходной провод фазы А

• Зажим 3 — входной провод фазы В

• Зажим 4 — выходной провод фазы В

• Зажим 5 — входной провод фазы С

• Зажим 6 — выходной провод фазы С

• Зажим 7 — входной нулевой провод

• Зажим 8 — выходной нулевой провод

Максимальный ток выпускаемых счетчиков прямого включения — 100А. Это значит, что использовать такой счетчик мы сможем только в электроустановке, потребляющей мощность до 60 кВт.

При такой мощности значение протекающего тока через счетчик будет близко к предельному и составит порядка 92 А:

studfiles.net

Подключение счетчика: однофазного, трехфазного, схемы

Главная » Электрика » Как подключить счетчик самостоятельно: однофазный и трехфазный

Ввод в эксплуатацию или реконструкция электропроводки в доме или квартире редко обходится без установки или замены электросчетчика. По нормативам работы могут выполнять только специально обученные люди, имеющие допуск для работы в сетях напряжением до 1000 В. Но установить все элементы, произвести подключение счетчика к нагрузке (электроприборам), без подключения питания можно самостоятельно. После необходимо вызвать представителя энергопоставляющей организации для тестирования, пломбировки и пуска системы.

Один из вариантов корпусов для счетчика

Подключение счетчика: правила и основные требования

Точно все требования прописаны в ПУЭ, а основные правила такие:

• Устанавливаться должен с защитой от воздействия погодных условий. Традиционно монтируются в специальные боксы (короба) из негорючего пластика. Для установки на улице короба должны быть герметичными и должны обеспечивать возможность контроля показаний (иметь стекло напротив табло).
• Закрепляется на высоте 0,8-1,7 м.
• Подключение счетчика производится медными проводами, сечением соответствующим максимальной токовой нагрузке (есть в техусловии). Минимальное сечение для подключения квартирного электросчетчика 2,5 мм² (для однофазной сети это ток 25 А, что сегодня очень мало).
• Проводники используются изолированные, без скруток и ответвлений.
• При однофазной сети дата госповерки счетчика — не старше 2 лет, при трехфазной — одного года.

Место установки счетчика в многоквартирных домах регламентируется проектом. Счетчик может устанавливаться на лестничной площадке или в квартире — в щитке. Если ставится в квартире, то обычно недалеко от двери.

Комплектация входного щитка

В частном доме тоже несколько вариантов. Если столб стоит во дворе, можно счетчик разместить на столбе, но лучше — в помещении. Если по требованиям энегроснабжающей организации он должен находится на улице, ставят его на лицевой стороне дома в герметичном боксе. Автоматы, идущие к группам потребителей (различным устройствам) монтируются в другом боксе в помещении. Также одно из требований при монтаже электропроводки в частном доме: провода должны просматриваться визуально.

Установка счетчика на столбе

Чтобы была возможность проводить работы на электросчетчике, перед ним устанавливают входной рубильник или автомат. Он тоже пломбируется, причем возможности поставить пломбу на самом устройстве, как на счетчике, нет. Необходимо предусмотреть возможность отдельной пломбировки этого устройства — купить небольшой бокс и смонтировать его внутри квартирного щитка или поставить отдельно на лестничной площадке. При подключении счетчика в частном доме варианты те же: в одном боксе со счетчиком на улице (пломбируется весь бокс), в отдельном боксе рядом.

Как провести электричество от столба в дом читайте тут.

Двухтарифные счетчики и расчет их экономичности описаны тут.

Схема подключения однофазного электросчетчика

Счетчики для сети 220 В могут быть механические и электронные. Также делятся они на однотарифные и двухтарифные. Сразу скажем, что подключение счетчика любого типа, в том числе и двухтарифного, производится по одной схеме. Вся разница в «начинке», которая потребителю недоступна.

Если добраться до клеммной пластины любого однофазного счетчика, увидим четыре контакта. Схема подключения указана на обратной стороне крышки клеммника, а в графическом изображении все выглядит как на фото ниже.

Как подключить однофазный счетчик

Если расшифровать схему, получается следующий порядок подключения:

1. К 1 и 2 клемме подключаются фазные провода. На 1 клемму приходит фаза вводного кабеля, от второй идет фаза к потребителям. При монтаже первой подключают фазу нагрузки, после ее закрепления — фазу входа.
2. К клеммам 3 и 4 по тому же принципу подключается нулевой провод (нейтраль). К 3-му контакту нейтраль от ввода, к четвертому — от потребителей (автоматов). Порядок подключения контактов аналогичен — сперва 4, потом 3.

   Наконечники штыревые

Подключение счетчика происходит зачищенными на 1,7-2 см проводами. Конкретная цифра указывается в сопроводительном документе. Если провод многожильный, на его концы устанавливаются наконечники, которые выбираются по толщине и номинальному току. Они опрессовываются клещами (можно зажать пассатижами).

При подключении оголенный проводник вставляется до упора в гнездо, которое расположено под контактной площадкой. При этом необходимо следить, чтобы под зажим не попала изоляция, а также чтобы очищенный провод не торчал из корпуса. То есть, длинна зачищенного проводника должна выдерживаться точно.

Фиксируется провод в старых моделях одним винтом, в новых — двумя. Если крепежных винта два, сначала закручивается дальний. Слегка подергав провод, убеждаетесь, что он закреплен, потом затягиваете второй винт. Через 10-15 минут контакт подтягивается: медь мягкий металл и немного приминается.

Как самостоятельно сделать проводку в доме читайте тут. Об особенностях электропроводки в деревянном доме написано тут.

Это что касается подключения проводов к однофазному счетчику. Теперь о схеме подключения. Как уже говорилось, перед электросчетчиком ставится входной автомат. Его номинал равен максимальному току  нагрузки, срабатывает при его превышении, исключая повреждение оборудования. После ставят УЗО, которое срабатывает при пробое изоляции или если кто-то прикоснулся к токоведущим проводам. Схема представлена на фото ниже.

Схема подключения однофазного счетчика электроэнергии

Схема для понимания несложна: от ввода ноль и фаза поступают на вход защитного автомата. С его выхода они попадают на счетчик, и, с соответствующих выходных клемм (2 и 4), идут на УЗО, с выхода которого фаза подается на автоматы нагрузки, а ноль (нейтраль) идет на нулевую шину.

Обратите внимание, что входной автомат и входное УЗО двухконтактные (заходят два провода), чтобы размыкались оба контура — фаза и ноль (нейтраль). Если посмотрите на схему, то увидите, что автоматы нагрузки стоят однополюсные (заходит на них только один провод), а нейтраль подается напрямую с шины.

Посмотрите подключение счетчика в видео-формате. Модель механическая, но сам процесс соединения проводов ничем не отличается.

О самостоятельной сборке электрощитка рассказывается в этой статье.

Как подключить трехфазный счетчик

В сети 380 В имеются три фазы, и электросчетчики этого типа отличаются только большим количеством контактов. Входы и выходы каждой фазы и нейтрали располагаются попарно (смотрите на схеме). Фаза А заходит на первый контакт, выход ее на втором, фаза B  — вход на 3-м, выход на 4-м и т.д.

Как подключить трехфазный счетчик

Правила и порядок работы такие же, только большее количество проводов.  Сначала зачищаем, выравниваем, вставляем в контактный разъем и затягиваем.

Схема подключения 3 фазного счетчика с током потребления до 100 А практически такая же: входной автомат-счетчик-УЗО. Разница только в разводке фаз к потребителям: есть одно- и трехфазные ветки.

Схема подключения трехфазного счетчика

stroychik.ru

Схемы подключения электросчетчиков

В продолжение темы об электросчетчиках в этой статье решил подробно рассмотреть схемы подключения однофазных и трехфазных счетчиков.

Для начала надо сразу сказать, что электросчетчики могут быть нескольких типов подключения — прямого (непосредственного) включения, через трансформаторы тока, через трансформаторы тока и измерительные трансформаторы напряжения. В быту подавляющее большинство счетчиков, будь то однофазных или трехфазных, имеют схему прямого включения. Это обусловлено тем, что величина тока нагрузки не превышает 100 А. В случае, если величина протекающего тока более 100 А используется схема полукосвенного включения с трансформаторами тока. Схема косвенного включения с трансформаторами тока и измерительными трансформаторами напряжения применяется в сетях 6 (10) кВ и выше, поэтому в данной статье не рассматривается.

Подключение однофазного электросчетчика

Самая распространенная и простая схема прямого подключения однофазного счетчика. Практически все однофазные счетчики подключаются именно по этой схеме, очень редко может использоваться схема полукосвенного включения.

На первую клемму счетчика приходит фазный провод. Со второй клеммы фаза уходит на нагрузку. На третью клемму подключен нулевой ввод, с четвертой нулевой провод идет на нагрузку.

Схема подключения счетчика всегда указывается на обратной стороне крышки, закрывающей клеммную колодку.

Подключение трехфазного электросчетчика

Схема подключения трехфазного счетчика прямого включения не сильно отличается от схемы однофазного.

На клемму 1 приходит фаза А (желтый). Со 2 клеммы фаза А (желтый) уходит на нагрузку. На 3 клемму приходит фаза B (зеленый). С 4 клеммы фаза B (зеленый) уходит в нагрузку. На 5 клемму приходит фаза С (красный). С 6 клеммы фаза С (красный) уходит. 7 и 8 клеммы — нулевой провод.

При подключении важно соблюдать правильное чередование фаз и цветовую маркировку.

Как я уже сказал выше, полукосвенное подключение через трансформаторы тока применяется в случае, если величина тока нагрузки превышает 100 А. В данной схеме трансформаторы тока предназначены для преобразования первичного тока нагрузки до значений, безопасных для его измерений. Такие схемы сложнее, чем прямого включение и требуют определенных знаний и навыков.

При подключении счетчика через трансформаторы тока необходимо соблюдать полярность начала и конца обмоток трансформатор, как первичной (Л1, Л2), так и вторичной (И1, И2). Общую точку вторичных обмоток трансформаторов необходимо заземлять.

Схема с подключением трансформаторов тока в «звезду»

Фазы А, B, C приходят на клеммы Л1 первичной обмотки трансформаторов тока ТТ1, ТТ2 и ТТ3. От Л1 ТТ1 подключается клемма 2 счетчика, от Л1 ТТ2 — клемма 5 счетчика и от Л1 ТТ3 — клемма 8 счетчика. Клеммы Л2 всех ТТ подключаются к нагрузке.

Клемма 1 счетчика подключается к началу вторичной обмотки И1 ТТ1, клемма 4 — к контакту И1 ТТ2 и клемма 7 — к контакту И1 ТТ3. Клеммы 3, 6, 9 и 10 соединены между собой перемычкой и подключены к нейтральному проводу. Все концы вторичной обмотки И2 также соединены между собой и подключаются на 11 клемму.

В цепях с изолированной нейтралью применяется схема с двумя трансформаторами тока (неполная «звезда»).

Десятипроводная схема подключения

Такая схема визуально более наглядная, чем схема соединения «звездой».

В данной схеме фазы А, B, C приходят на клеммы Л1 первичной обмотки трансформаторов тока ТТ1, ТТ2 и ТТ3. Клеммы Л2 всех ТТ подключены к нагрузке. От Л1 ТТ1 подключается клемма 2 счетчика, от Л1 ТТ2 — клемма 5 счетчика и от Л1 ТТ3 — клемма 8 счетчика.

На 1 клемму счетчика заходит начало вторичной обмотки И1 ТТ1, а конец обмотки И2 на 3 клемму счетчика. На 4 клемму приходит начало вторичной обмотки трансформатора И1 ТТ2, конец И2 — на 6 клемму счетчика. На 7 клемму — начало И1 трансформатора ТТ3, на 9 — конец И2 ТТ3. Нулевой проводник отдельным проводом заходит на 10 клемму счетчика, а с 11 клемму уходит на нагрузку.

Схема подключения трехфазного счетчика через испытательную клеммную коробку

В соответствии с действующими Правилами устройства электроустановок — ПУЭ (раздел 1, п.1.5.23) цепи учета электрической энергии необходимо выводить на специальные зажимы или испытательные коробки.

Коробка испытательная переходная применяется для подключения трехфазных индукционных и электронных счетчиков, обеспечивая закорачивание вторичных цепей измерительных трансформаторов тока, отключение токовых цепей и цепей напряжения в каждой фазе счетчиков при их замене, а также включение образцового счетчика для поверки без отключения нагрузки потребления.

Схема подключения через испытательную клеммную коробку

Выбор трансформаторов тока

Номинальный ток вторичных обмоток трансформатора обычно выбирается 5А. Номинальный ток первичной обмотки выбирается по расчетной нагрузке с учетом работы в аварийном режиме.

Согласно ПУЭ 1.5.17 допускается применение трансформаторов тока с завышенным коэффициентом трансформации:

Допускается применение трансформаторов тока с завышенным коэффициентом трансформации (по условиям электродинамической и термической стойкости или защиты шин), если при максимальной нагрузке присоединения ток во вторичной обмотке трансформатора тока будет составлять не менее 40 % номинального тока счетчика, а при минимальной рабочей нагрузке — не менее 5 %.

Например электроустановка в нормальном режиме потребляет 140А, минимальная нагрузка 14А. Выбираем измерительный трансформатор 200/5. Коэффициент трансформации у него 40.

140/40=3,5А – ток вторичной обмотки при номинальном токе.

5*40/100=2А – минимальный ток вторичной обмотки при номинальной нагрузке.

Из расчета видно, что 3,5А >2А – требование выполнено.

14/40=0,35А – ток вторичной обмотки при минимальном токе.

5*5/100=0,25А – минимальный ток вторичной обмотки при минимальной нагрузке.

Как видим 0,35А>0,25А – требование выполнено.

140*25/100=35А ток при 25%-ной нагрузке.

35/40=0,875 – ток во вторичной нагрузке при 25%-ной нагрузке.

5*10/100=0,5А – минимальный ток вторичной обмотки при 25%-ной нагрузке.

Как видим 0,875А>0,5А – требование выполнено.

Из этого делаем вывод, что трансформатор тока с коэффициентом трансформации 200/5 для нагрузки 140А выбран правильно.

При снятии показаний со счетчика с токовыми трансформаторами 200/5 необходимо умножить показания счетчика на 40 (коэффициент трансформации) и получаем реальный расход электроэнергии.

Выбор класса точности ТТ определяется согласно ПУЭ п 1.5.16 — для систем технического учета допускается применение ТТ с классом точности не более 1,0, для расчетного (коммерческого) учета — не более 0,5.

electric-blogger.ru
