   Недавно повторил одну неплохую схему зарядного для АКБ 6V. В продаже таких аккумуляторов появилось большое количество, а зарядники к ним если и есть, то простейшие — диодный мост, резистор, конденсатор и для индикации светодиод. Так как в основном требуются 12-ти вольтовые автомобильные. Из всех схем которые есть в интернете, остановился именно на этой. Работает стабильно и ни чем не хуже других промышленных схем. Напряжение на выходе стабильное — 6.8В, ток 0.45 А, окончание зарядки видно по светодиоду — красный светодиод гаснет при полной зарядке АКБ. Реле не стал ставить, в нем нет необходимости, зарадник при исправных деталях и так работает как часы.

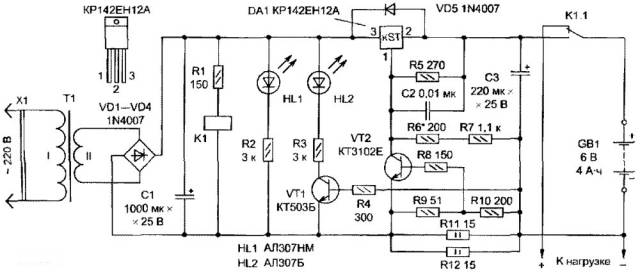

Зарядное устройство для аккумуляторных батарей 6В — схема

   Для уменьшения степени нагрева в ЗУ применены два резистора по 15 Ом мощностью 2 Вт, включенных параллельно.

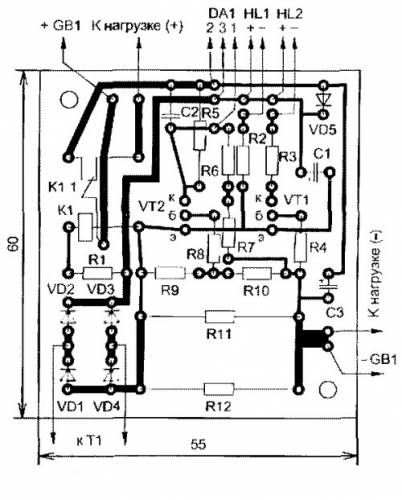

Монтажная плата зарядки

   В этом устройстве применены импортные оксидные конденсаторы Реле берите с напряжением срабатывания 12 В. Диоды 1N4007 (VD1 — VD5) заменимы любыми, выдерживающими ток, минимум вдвое больший зарядного. Вместо микросхемы КР142ЕН12А можно использовать LM317. Ее надобно разместить на теплоотводе, площадь которого зависит от зарядного тока.

   Сетевой трансформатор должен обеспечивать на вторичной обмотке переменное напряжение 15-18 В при токе нагрузки от 0,5 А. Все детали, за исключением сетевого трансформатора, микросхемы и светодиодов, смонтированы на печатной плате из одностороннего фольгированного стеклотекстолита размерами 55×60 мм.

   Правильно собранное устройство требует минимального налаживания. При отключенной аккумуляторной батареи подают питание и, подбирая резистор R6, устанавливают на выходе напряжение 6,75 В. Чтобы проверить работу узла ограничения тока, вместо аккумуляторных батарей кратковременно подключают резистор мощностью 2 Вт сопротивлением приблизительно 10 0м и измеряют протекающий через него ток. Он не должен превышать 0,45 А. На этом настройку можно считать выполненой.

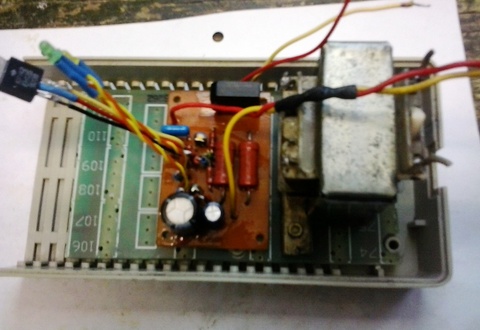

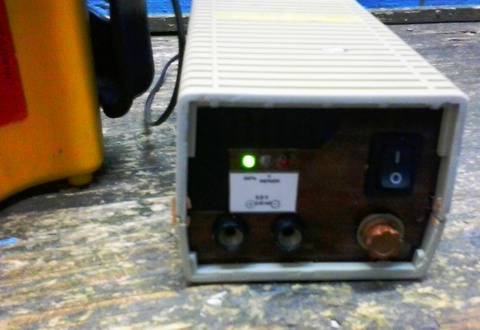

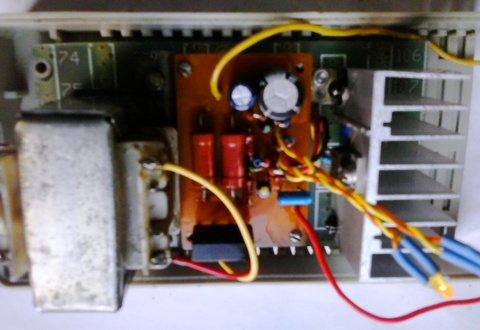

   Всю начинку зарядного разместил в пластиковом корпусе подходящих размеров, на переднюю панель вывел светодиоды, кнопку питания, предохранитель и клеммы подключения АКБ 6 вольт. Сборка и испытание — Николай К.

el-shema.ru

Схема автоматического зарядного устройства на 6 вольт | РадиоДом

Устройство предназначено для зарядки 6 вольтовых свинцовых аккумуляторных батарей электрических детских автомобилей, мопедов и мотоциклов, очень удачно можно применить и для зарядки других типов аккумуляторных батарей напряжением 6 вольт, для  которых условием окончании зарядки является достижение определённого уровня напряжения. Зарядка аккумуляторной батареи останавливается при повышении напряжения на клеммах 7,4 в. Заряд ведётся не стабилизированным током, ограниченным на уровне 0,1С резистором R6. Уровень напряжения, при котором устройство прекратит заряд, задаётся стабилитроном VD1 с точностью до десятых долей вольта.  «Ядром» электрической схемы устройства является операционный усилитель включённый как компаратор, и подключённый  инвертирующим входом к источнику образцового напряжения (цепочка R1VD1), а не инвертирующим к АКБ. Как только напряжение на АКБ превысит образцовое напряжение, компаратор переключится в единичное состояние, транзистор Т1 откроется и реле REL1 отключит АКБ от источника напряжения, одновременно подаст положительное напряжение на базу транзистора T1.  Таким образом Т1 окажется открытым и его состояние уже не будет зависеть от уровня напряжения на выходе компаратора. Сам компаратор охвачен положительной обратной связью (R7), что создаёт гистерезис и приводит к резкому, скачкообразному переключению выхода и открыванию транзистора. Благодаря этому схема избавлена от недостатка подобных устройств с механическим реле, при котором реле издаёт неприятный дребезжащий звук из-за того, что контакты балансируют на границе переключения, но включение ещё не происходит. В случае отключения сетевого напряжения устройство возобновит работу, как только оно появится и не допустит перезаряда АКБ. Устройство собрано из доступных деталей, начинает работать сразу, и не нуждается в настройке. Напряжение отключения зависит только от параметров стабилитрона. ОУ, указанный на схеме, может работать в диапазоне питающих напряжений от 3-х до 30 вольт и при подключении АКБ с другим напряжением, например 12 в, необходимо подобрать стабилитрон на напряжение заряженной АКБ (14.4 В).

radiohome.ru

Простые схемы для зарядки самых разных аккумуляторов

Приветствую, Самоделкины!
Сегодня мы рассмотрим 3 простые схемы зарядных устройств, которые могут быть использованы для зарядки самых разных аккумуляторов.

Первые 2 схемы работают в линейном режиме, а линейный режим в первую очередь означает сильный нагрев. Но зарядное устройство вещь стационарная, а не портативная, чтобы КПД было решающим фактором, так что единственный минус представленных схем – это то, что они нуждаются в больших радиатор охлаждения, а в остальном все хорошо. Такие схемы всегда применялись и будут применяться, так как имеют неоспоримые плюсы: простота, низкая себестоимость, не «гадят» в сеть (как в случае импульсных схем) и высокая повторяемость.

Рассмотрим первую схему:

Данная схема состоит всего из пары резисторов (с помощью которых задается напряжение окончания заряда или выходное напряжение схемы в целом) и датчика тока, который задает максимальной выходной ток схемы.

Если нужно универсальное зарядное устройство, то схема будет выглядеть следующим образом:

Вращением подстроечного резистора можно задать любое напряжение на выходе от 3 до 30 В. По идее можно и до 37В, но в таком случае на вход нужно подавать 40В, чего автор (AKA KASYAN) делать не рекомендует. Максимальный выходной ток зависит от сопротивления датчика тока и не может быть выше 1,5А. Выходной ток схемы можно рассчитать по указанной формуле:

Где 1,25 — это напряжение опорного источника микросхемы lm317, Rs — сопротивление датчика тока. Для получения максимального тока 1,5А сопротивление этого резистора должно быть 0,8 Ом, но на схеме 0,2 Ома.

Дело в том, что даже без резистора максимальный ток на выходе микросхемы будет ограничен до указанного значения, резистор тут в большей степени для страховки, а его сопротивление снижено для минимизации потерь. Чем больше сопротивление, тем больше на нем будет падать напряжение, а это приведет к сильному нагреву резистора.

Микросхему обязательно устанавливают на массивный радиатор, на вход подается не стабилизированное напряжение до 30-35В, это чуть меньше максимально допустимого входного напряжения для микросхемы lm317. Нужно помнить, что микросхема lm317 может рассеять максимум 15-20Вт мощности, обязательно учитывайте это. Также нужно учитывать то, что максимальное выходное напряжение схемы будет на 2-3 вольта меньше входного.

Зарядка происходит стабильным напряжением, а ток не может быть больше выставленного порога. Данная схема может быть использована даже для зарядки литий-ионных аккумуляторов. При коротких замыканиях на выходе ничего страшного не произойдет, просто пойдет ограничение тока и, если охлаждение микросхемы хорошее, а разница входного и выходного напряжения небольшое, схема в таком режиме может проработать бесконечно долгое время.

Собрано все на небольшой печатной плате.


Ее, а также печатные платы для 2-ух последующих схем можете скачать вместе с общим архивом проекта.

Вторая схема из себя представляет мощный стабилизированный источник питания с максимальным выходным током до 10А, была построена на базе первого варианта.

Она отличается от первой схемы тем, что тут добавлен дополнительный силовой транзистор прямой проводимости.

Максимальный выходной ток схемы зависит от сопротивления датчиков тока и тока коллектора использованного транзистора. В данном случае ток ограничен на уровне 7А.

Выходное напряжение схемы регулируется в диапазоне от 3 до 30В, что у позволит заряжать практически любые аккумуляторы. Регулируют выходное напряжение с помощью того же подстроечного резистора.

Этот вариант отлично подходит для зарядки автомобильных аккумуляторов, максимальный ток заряда с указанными на схеме компонентами составляет 10А.

Теперь давайте рассмотрим принцип работы схемы. При малых значениях тока силовой транзистор закрыт. При увеличении выходного тока падение напряжения на указанном резисторе становится достаточным и транзистор начинает открываться, и весь ток будет протекать по открытому переходу транзистора.

Естественно из-за линейного режима работы схема будет нагреваться, особенно жестко будут греться силовой транзистор и датчики тока. Транзистор с микросхемой lm317 прикручивают на общий массивный алюминиевый радиатор. Изолировать подложки теплоотвода не нужно, так как они общие.

Очень желательно и даже обязательно использование дополнительного вентилятора, если схема будет эксплуатироваться на больших токах.
Для зарядки аккумуляторов, вращением подстроечного резистора нужно выставить напряжение окончания заряда и все. Максимальный ток заряда ограничен 10-амперами, по мере заряда батарей ток будет падать. Схема коротких замыканий не боится, при КЗ ток будет ограничен. Как и в случае первой схемы, если имеется хорошее охлаждение, то устройство сможет долговременно терпеть такой режим работы.
Ну а теперь несколько тестов:

Как видим стабилизация свое отрабатывает, так что все хорошо. Ну и наконец третья схема:

Она представляет из себя систему автоматического отключения аккумулятора при полном заряде, то есть это не совсем зарядное устройство. Начальная схема подвергалась некоторым изменением, а плата дорабатывалась в ходе испытаний.

Рассмотрим схему.


Как видим она до боли простая, содержит всего 1 транзистор, электромагнитное реле и мелочевку. У автора на плате также имеется диодный мост по входу и примитивная защита от переполюсовки, на схеме эти узлы не нарисованы.


На вход схемы подается постоянное напряжение с зарядного устройства или любого другого источника питания.

Тут важно заметить, что ток заряда не должен превышать допустимый ток через контакты реле и ток срабатывания предохранителя.


При подаче питания на вход схемы, заряжается аккумулятор. В схеме есть делитель напряжения, с помощью которого отслеживается напряжение непосредственно на аккумуляторе.

По мере заряда, напряжение на аккумуляторе будет расти. Как только оно становится равным напряжению срабатывания схемы, которое можно выставить путем вращения подстроечного резистора, сработает стабилитрон, подавая сигнал на базу маломощного транзистора и тот сработает.

Так как в коллекторную цепь транзистора подключена катушка электромагнитного реле, последняя также сработает и указанные контакты разомкнутся, а дальнейшая подача питания на аккумулятор прекратится, заодно и сработает второй светодиод, уведомив о том, что зарядка окончена.


Для настройки схемы на ее выход подключается конденсатор большой емкости, он у нас в роли быстро заряжаемого аккумулятора. Напряжение конденсатора 25-35В.

Сперва подключаем ионисторы или конденсатор к выходу схемы, соблюдая полярность. По окончании заряда сперва отключаем зарядное устройство от сети, затем аккумулятор, иначе реле будет ложно срабатывать. При этом ничего страшного не случится, но звук неприятный.
Далее берем любой регулируемый источник питания и выставим на нем то напряжение, до которого будет заряжаться аккумулятор и подключаем блок к входу схемы.

Затем медленно вращаем обычный резистор до тех пор, пока не сработает красный индикатор, после чего делаем один полный оборот подсроечника в обратном направлении, так как схема имеет некоторый гистерезис.

Как видим все работает. Благодарю за внимание. До новых встреч!

Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Автоматическое малогабаритное универсальное зарядное устройство для 6 и 12 вольтовых аккумуляторов

Сергей Чернов, Самара km450 (At) mail. ru

Описываемое устройство предназначено для автоматической зарядки аккумуляторов средней емкости до 7А/ч. Построено по принципу заряда аккумуляторов в источниках бесперебойного питания (UPS) фирмы APC (WWW.APC.COM). Питание устройства осуществляется от внешнего источника либо постоянного, либо переменного тока напряжением 18-24 вольт. Такое построение позволило получить достаточно малогабаритное устройство.

Зарядное устройство, несмотря на кажущуюся сложность схемы, не содержит дефицитных деталей и очень просто в налаживании. Заряжаемая батарея защищена от перезаряда благодаря ограничению напряжения на выходе при достижении заданного уровня напряжения на батарее. Более того, этот уровень можно подстраивать. Наконец, схема недорога и защищена от коротких замыканий.



Рис.1. Принципиальная схема зарядного устройства (щелкните мышью для увеличения)

На микросхеме DA1 LM317T собран ограничитель зарядного тока, величина которого выбирается переключателем SB1. В зависимости от емкости аккумулятора можно выбрать ток заряда либо 0.4А (4.5-5А/Ч), либо 0.7А (6-7А/Ч). Можно заряжать аккумулятор емкостью и до 12А/Ч, только при этом время заряда увеличивается (либо применить другие номиналы резисторов R1, R2).

На микросхеме DA2 LM317T (Рис.1.) собран ограничитель зарядного напряжения. Для 6-ти вольтовых аккумуляторов оно составляет 6.88 вольт, для 12-ти — 13.76 (+/- 0.2) вольт, соотвественно устанавлемое резисторами RP2 и RP1. Ограничитель напряжения останавливает заряд аккумулятора, когда он полностью заряжен. Далее аккумулятор может оставаться подключенным сколь угодно долго без опасности перезарядки.

На компараторе DA4 собрана схема контроля за напряжением на зажимах аккумулятора, которая управляет режимом и индикацией заряда аккумулятора. В качестве индикатора применен двухцветный светодиод, красное свечение которого сигнализирует о разряде, а зеленое о заряде аккумулятора.

Если батарея разряжена, то напряжение на выходе 2 компаратора (выход с открытым коллектром) DA4.1 будет нулевым. Транзистор VT1 будет открыт, что приведет к свечению красной половинки светодиода VD6. На входы компараторов DA4.2 и DA4.4 подается опорное напряжение, стабилизируемое стабилитроном VD5 на 6 вольт. Номиналы резисторов подобраны таким образом, что VT2 будет закрыт, а транзистор VT3 будет открыт. VT3 работает в режиме ключа и при разряженном аккумуляторе отключает ограничитель напряжения. В данном случае работает только ограничитель тока для ускорения заряда аккумулятора.

Замечание. Транзистор VT3 работает не совсем в режиме ключа, а как истоковый повторитель. В этом случае на нем остается около 2.5 вольт. Просто такой был под рукой. Если применить другой тип (Р) проводимости канала, например IRFD9014, то он действительно будет работать в режиме ключа и падение напряжения на нем составят доли вольта. При этом в схеме переделок не требуется, только сток и исток поменять местами (на плате дорожки то же).

При достижении напряжения на зажимах аккумулятора близкое к зарядному — 6.4 и 12.8 вольт для соответствующего диапазона, соотвественно устанавлемое резисторами RP3 и RP4, наоборот выход компаратора DA4.1 установится в высокое напряжение. Транзистор VT1 будет закрыт, компараторы DA4.2 и DA4.4 переключатся в инверсное состояние. Транзистор VT2 будет открыт, что приведет к свечению зеленому свечению светодиода VD6, а транзистор VT3 будет закрыт, разрешая работу ограничителя напряжения.

На микросхеме DA3 7812 собран стабилизатор питания схемы управления и индикации, а также схемы управления вентилятора охлаждения радиатора. Схема включения вентилятора охлаждения (аналогично охлаждения процессора ПК или блоков питания ПК) собрана на компараторе DA4.3, транзисторе VT4 и терморезисторе RK1 с отрицательным температурным коэффициентом сопротивления. При нагреве радиатора его сопротивление уменьшается, срабатывает компаратор DA4.3, транзистор VT4 открывается и включается вентилятор охлаждения радиатора. Вентилятор подключен к разхему X1.

Конструкция, детали

Силовые элементы — DA1, DA2, DA4, транзисторы VT3, VT4 и терморезистор RK1 установлены на основании радиатора охлажения процессора ПК (у меня, например, от Socket370), сверху которого установлен вентилятор. Все это расположено в непосредственной близости от печатной платы. В качестве компаратора DA3 применена микросхема LM339D для поверхностного монтажа, что позволило сделать конструкцию малогабаритной. Конденсаторы C4 и C5 на 35 вольт, а C6 — 16 вольт Размеры печатной платы всего 65х70 мм. Размеры устройства (у меня) 145*75*50 мм, вес 350 грамм.

Рис.2. Расположение элементов на плате

Рис.3. Рисунок печатной платы со стороны деталей

Рис.4. Рисунок печатной платы с обратной стороны

Налаживание

Если печатная плата выполнена без ошибок и детали исправны, налаживание сводится только к регулировке узлов устройства. Подав на вход XS1 напряжение 20-22 вольта проверяют наличие 12 вольт на выходе DA3. Затем без аккумулятора на выходе зарядного устройства X2 в положении переключателя SB2 «6 вольт» установить подстроечным резистором RP2 напряжение 6.4 вольта и добиться срабатывания зеленого свечения светодиода VD6 подстроечным резистором RP4. Затем переключив SB2 на «12 вольт» установить подстроечным резистором RP1 напряжение 12.8 вольта и добиться срабатывания зеленого свечения светодиода VD6 подстроечным резистором RP3. После настройки схемы контроля установить на выходном разъеме X2 напряжение 6.88 вольт резистором RP2 в положении переключателя SB2 «6 вольт» и напряжение 13.76 вольт резистором RP1 в положении переключателя SB2 «16 вольт». Затем нагрев (можно и паяльником) до желаемой температуры радиатор добиться резистором RP5 срабатывания схемы вклчения вентилятора. После этого настройку можно считать законченной. Микросхемы DA1, DA2 и транзистор VT3 установить на радиатор обязательно через изолирующие прокладки. Транзистор VT3 имеет следующие параметры: U с-и — 30V, Iс — 35A, Pc — 60 Вт.

Чернов С.В. 2005.

www.qrz.ru

Схемы зарядных устройств для автомобильного аккумулятора: сборка своими руками

Зарядное устройство (ЗУ) для аккумулятора необходимо каждому автолюбителю, но стоит оно немало, а регулярные профилактические поездки в автосервис не выход. Обслуживание батареи в СТО требует времени и денег. Кроме того, на разряженном аккумуляторе до сервиса ещё нужно доехать. Собрать своими руками работоспособное зарядное устройство для автомобильного аккумулятора своими руками сможет каждый, кто умеет пользоваться паяльником.

Немного теории об аккумуляторах

Любой аккумулятор (АКБ) — накопитель электрической энергии. При подаче на него напряжения энергия накапливается, благодаря химическим изменениям внутри батареи. При подключении потребителя происходит противоположный процесс: обратное химическое изменение создаёт напряжение на клеммах устройства, через нагрузку течёт ток. Таким образом, чтобы получить от батареи напряжение, его сначала нужно «положить», т. е. зарядить аккумулятор.

Практически любой автомобиль имеет собственный генератор, который при запущенном двигателе обеспечивает электроснабжение бортового оборудования и заряжает аккумулятор, пополняя энергию, потраченную на пуск мотора. Но в некоторых случаях (частый или тяжёлый запуск двигателя, короткие поездки и пр.) энергия аккумулятора не успевает восстанавливаться, батарея постепенно разряжается. Выход из создавшегося положения один — зарядка внешним зарядным устройством.

Как узнать состояние батареи

Чтобы принимать решение о необходимости зарядки, нужно определить, в каком состоянии находится АКБ. Самый простой вариант — «крутит/не крутит» — в то же время является и неудачным. Если батарея «не крутит», к примеру, утром в гараже, то вы вообще никуда не поедете. Состояние «не крутит» является критическим, а последствия для аккумулятора могут быть печальными.

Оптимальный и надёжный метод проверки состояния аккумуляторной батареи — измерение напряжения на ней обычным тестером. При температуре воздуха около 20 градусов зависимость степени зарядки от напряжения на клеммах отключённой от нагрузки (!) батареи следующая:

• 12.6…12.7 В — полностью заряжена;
• 12.3…12.4 В — 75%;
• 12.0…12.1 В — 50%;
• 11.8…11.9 В — 25%;
• 11.6…11.7 В — разряжена;
• ниже 11.6 В — глубокий разряд.

Нужно отметить, что напряжение 10.6 вольт — критическое. Если оно опустится ниже, то «автомобильная батарейка» (особенно необслуживаемая) выйдет из строя.

Правильная зарядка

Существует два метода зарядки автомобильной батареи — постоянным напряжением и постоянным током. У каждого свои особенности и недостатки:

• Зарядка постоянным напряжением — годится для восстановления заряда не полностью разряженных батарей, напряжение на клеммах которых не ниже 12.3 В. Процесс заключается в следующем: к клеммам батареи подключают источник постоянного тока напряжением 14.2–14.7 В. Окончание процесса контролируют по току потребления: когда он упадёт до нуля, зарядка считается оконченной. Недостаток такого способа — возможно большой начальный зарядный ток; чем сильнее батарея разряжена, тем выше ток. Преимущества метода очевидны — вам не нужно постоянно регулировать ток зарядки, аккумулятору не грозит перезарядка, если вы про него забудете.
• Зарядка постоянным током — самый распространённый и надёжный способ. В этом режиме ЗУ выдаёт постоянный ток, равный 1/10 ёмкости батареи. Окончание процесса зарядки определяется по напряжению на батарее — когда оно достигнет 14.7 В, заряжать батарею прекращают. Недостаток такого метода — батарею можно испортить, не сняв вовремя с зарядки.

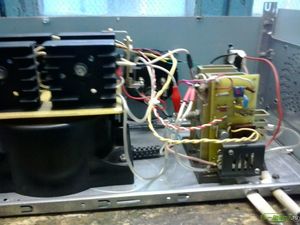

Самодельные зарядки для АКБ

Собрать своими руками зарядное устройство для автомобильного аккумулятора реально и не особо сложно. Для этого нужно иметь начальные знания по электротехнике и уметь держать в руках паяльник.

Простое устройство на 6 и 12 В

Такая схема самая элементарная и бюджетная. При помощи этого ЗУ вы сможете качественно зарядить любой свинцовый аккумулятор с рабочим напряжением 12 или 6 В и электрической ёмкостью от 10 до 120 А/ч.

Устройство состоит из понижающего трансформатора Т1 и мощного выпрямителя, собранного на диодах VD2-VD5. Установка зарядного тока производится переключателями S2-S5, при помощи которых в цепь питания первичной обмотки трансформатора подключаются гасящие конденсаторы C1-C4. Благодаря кратному «весу» каждого переключателя, различные комбинации позволяют ступенчато регулировать ток зарядки в пределах 1–15 А с шагом 1 А. Этого достаточно для выбора оптимального тока зарядки.

К примеру, если необходим ток в 5 А, то понадобится включить тумблеры S4 и S2. Замкнутые S5, S3 и S2 дадут в сумме 11 А. Для контроля напряжения на АКБ служит вольтметр PU1, за зарядным током следят при помощи амперметра PА1.

В конструкции можно использовать любой силовой трансформатор мощностью около 300 Вт, в том числе и самодельный. Он должен выдавать на вторичной обмотке напряжение 22–24 В при токе до 10–15 А. На месте VD2-VD5 подойдут любые выпрямительные диоды, выдерживающие прямой ток не менее 10 А и обратное напряжение не ниже 40 В. Подойдут Д214 или Д242. Их следует установить через изолирующие прокладки на радиатор с площадью рассеяния не менее 300 см. кв.

Конденсаторы С2-С5 обязательно должны быть неполярные бумажные с рабочим напряжением не ниже 300 В. Подойдут, к примеру, МБЧГ, КБГ-МН, МБГО, МБГП, МБМ, МБГЧ. Подобные конденсаторы, имеющие форму кубиков, широко использовались как фазосдвигающие для электромоторов бытовой техники. В качестве PU1 использован вольтметр постоянного тока типа М5−2 с пределом измерения 30 В. PA1 — амперметр того же типа с пределом измерения 30 А.

Схема проста, если собрать её из исправных деталей, то в налаживании не нуждается. Это устройство подойдёт и для зарядки шестивольтовых батарей, но «вес» каждого из переключателей S2-S5 будет иным. Поэтому ориентироваться в зарядных токах придётся по амперметру.

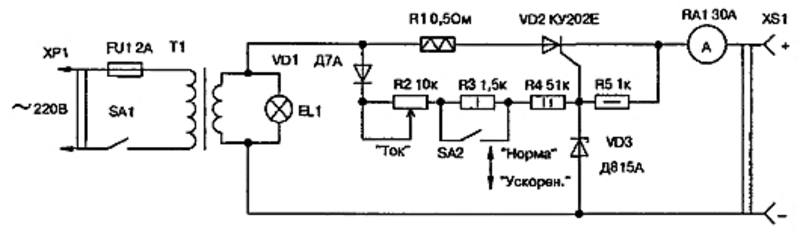

С плавной регулировкой тока

По этой схеме собрать зарядник для аккумулятора автомобиля своими руками сложнее, но она возможна в повторении и тоже не содержит дефицитных деталей. С её помощью допустимо заряжать 12-вольтовые аккумуляторы ёмкостью до 120 А/ч, ток заряда плавно регулируется.

Зарядка батареи производится импульсным током, в качестве регулирующего элемента используется тиристор. Помимо ручки плавной регулировки тока, эта конструкция имеет и переключатель режима, при включении которого зарядный ток увеличивается вдвое.

Режим зарядки контролируется визуально по стрелочному прибору RA1. Резистор R1 самодельный, выполненный из нихромовой или медной проволоки диаметром не менее 0.8 мм. Он служит ограничителем тока. Лампа EL1 — индикаторная. На её месте подойдёт любая малогабаритная индикаторная лампа с напряжением 24–36 В.

Понижающий трансформатор можно применить готовый с выходным напряжением по вторичной обмотке 18–24 В при токе до 15 А. Если подходящего прибора под рукой не оказалось, то можно сделать самому из любого сетевого трансформатора мощностью 250–300 Вт. Для этого с трансформатора сматывают все обмотки, кроме сетевой, и наматывают одну вторичную обмотку любым изолированным проводом с сечением 6 мм. кв. Количество витков в обмотке — 42.

Тиристор VD2 может быть любым из серии КУ202 с буквами В-Н. Его устанавливают на радиатор с площадью рассеивания не менее 200 см. кв. Силовой монтаж устройства делают проводами минимальной длины и с сечением не менее 4 мм. кв. На месте VD1 будет работать любой выпрямительный диод с обратным напряжением не ниже 20 В и выдерживающий ток не менее 200 мА.

Налаживание устройства сводится к калибровке амперметра RA1. Сделать это можно, подключив вместо аккумулятора несколько 12-вольтовых ламп общей мощностью до 250 Вт, контролируя ток по заведомо исправному эталонному амперметру.

Из компьютерного блока питания

Чтобы собрать это простое зарядное устройство своими руками, понадобится обычный блок питания от старого компьютера АТХ и знания по радиотехнике. Но зато и характеристики прибора получатся приличными. С его помощью заряжают батареи током до 10 А, регулируя ток и напряжение заряда. Единственное условие — БП желателен на контроллере TL494.

Для создания автомобильной зарядки своими руками из блока питания компьютера придётся собрать схему, приведённую на рисунке.

Пошагово необходимые для доработки операции будут выглядеть следующим образом:

1. Откусить все провода шин питания, за исключением жёлтых и чёрных.
2. Соединить между собой жёлтые и отдельно чёрные провода — это будут соответственно «+» и «-» ЗУ (см. схему).
3. Перерезать все дорожки, ведущие к выводам 1, 14, 15 и 16 контроллера TL494.

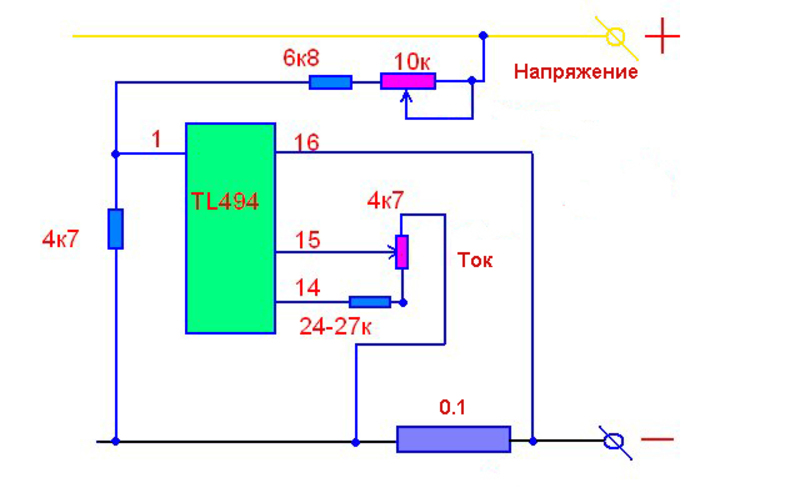

4. Установить на кожух БП переменные резисторы номиналом 10 и 4,4 кОм — это органы регулировки напряжения и тока зарядки соответственно.
5. Навесным монтажом собрать схему, приведённую на рисунке выше.

Если монтаж выполнен правильно, то доработку закончена. Осталось оснастить новое ЗУ вольтметром, амперметром и проводами с «крокодилами» для подключения к АКБ.

В конструкции возможно использовать любые переменные и постоянные резисторы, кроме токового (нижний по схеме номиналом 0.1 Ом). Его рассеиваемая мощность — не менее 10 Вт. Сделать такой резистор можно самостоятельно из нихромового или медного провода соответствующей длины, но реально найти и готовый, к примеру, шунт от китайского цифрового тестера на 10 А или резистор С5−16МВ. Ещё один вариант — два резистора 5WR2J, включённые параллельно. Такие резисторы есть в импульсных блоках питаниях ПК или телевизоров.

Что необходимо знать при зарядке АКБ

Заряжая автомобильный аккумулятор, важно соблюдать ряд правил. Это поможет вам продлить срок службы аккумулятора и сохранить своё здоровье:

1. Все свинцовые аккумуляторы заряжают током не выше одной десятой от ёмкости батареи. Если у вас в авто стоит АКБ ёмкостью 60 А/ч, то расчёт зарядного тока выглядит так: 60/10=6 А.
2. В процессе зарядки могут выделяться взрывоопасные газы. Особенно это касается обслуживаемых аккумуляторов. Достаточно одной искры, чтобы скопившийся в гараже или другом помещении водород взорвался. Поэтому заряжать аккумуляторы нужно в хорошо проветриваемом помещении или на балконе.
3. Зарядка батареи сопровождается выделением тепла, поэтому постоянно контролируйте температуру корпуса АКБ на ощупь. Если батарея заметно нагрелась, то немедленно уменьшите зарядный ток или вообще прекратите зарядку.
4. Если батарея обслуживаемая, постоянно контролируйте уровень электролита в банках и его плотность. В процессе заряда электролит «выкипает», а плотность повышается. Если пластины в банке оголились или плотность поднялась выше 1.29, а зарядка ещё не закончена, добавьте в электролит дистиллированной воды.
5. Не допускайте перезарядки батареи. Максимальное напряжение на ней при подключённом ЗУ — 14.7 В.
6. Не допускайте глубокой разрядки батареи, подзаряжайте её периодически. Если напряжение на батарее при отключённой нагрузке опустится ниже 10.7, АКБ придётся выбросить.

Вопрос о создании простого зарядного устройство для аккумулятора своими руками выяснен. Все достаточно просто, осталось запастись необходимым инструментом и можно смело приступать к работе.

pochini.guru

Схема зарядного устройства 12.6В 3А для шуруповерта с 12-вольтовым аккумулятором

В конце прошлого года я публиковал пару обзоров на тему переделки батарей шуруповертов. Сегодня я расскажу о альтернативном варианте заряда переделанной батареи при помощи готового зарядного устройства.
В общем как всегда, осмотр, разборка, схемы, тесты.

В прошлый раз я предлагал использовать для заряда старое зарядное с отдельной платой преобразователя. Вариант в общем то неплохой, но мне стали задавать вопросы, а что делать если старое зарядное разбито, поломано, съела кошка.
И вот я случайно наткнулся в одном из магазинов на вариант зарядного устройства, которое подойдет для батарей 3S, т.е. 12.6 Вольта. Так как такой вариант является одним из самых распространенных при переделке старых шуруповертов, то я решил заказать его для обзора.

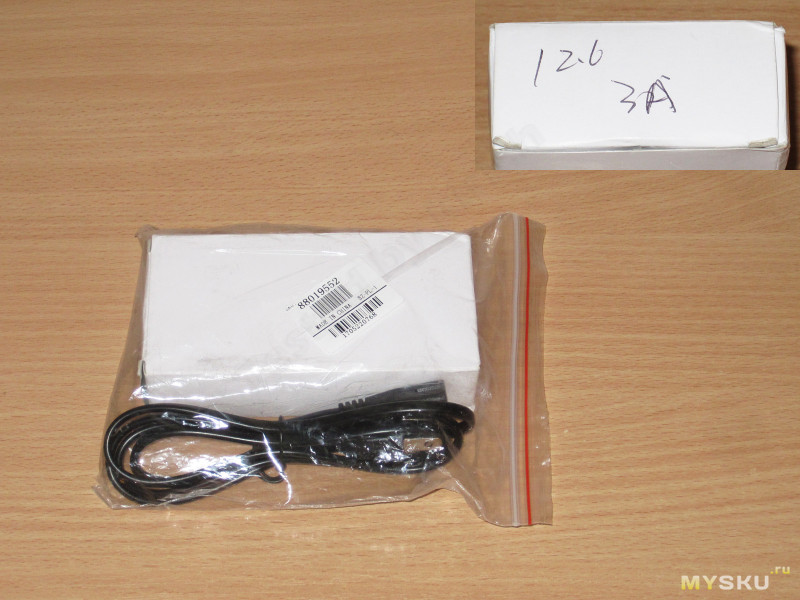

Упаковка весьма аскетичная, впрочем как и надпись, указывающая напряжение и ток заряда.

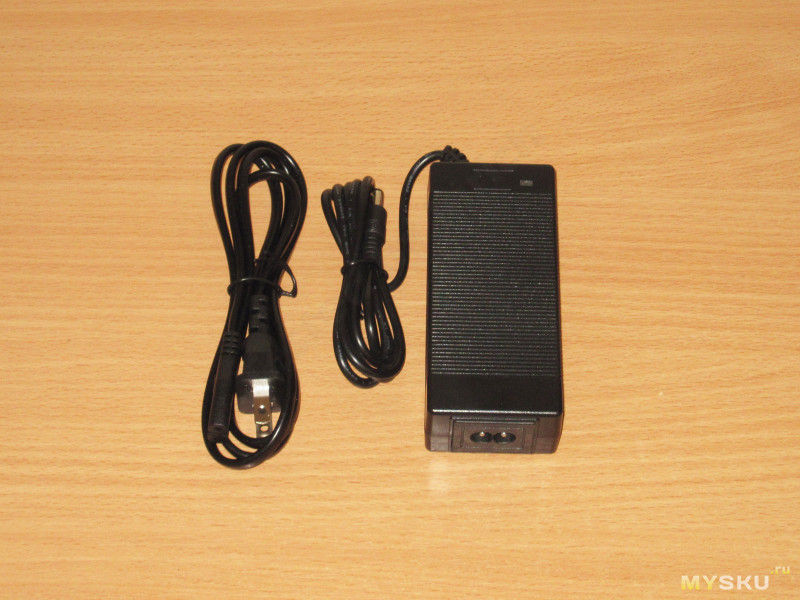

Комплект поставки весьма прост, кабель и собственно зарядное устройство.

Кабель в принципе неплохой, вот только вилка подкачала, варианты — резать, менять или искать переходник.

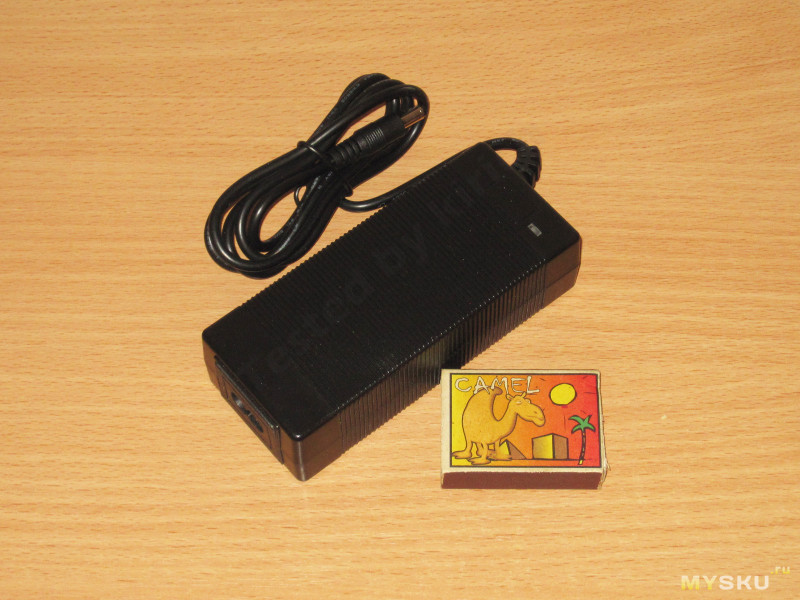

Зарядное устройство выполнено в формате блока питания, довольно увесистое, корпус прочный.

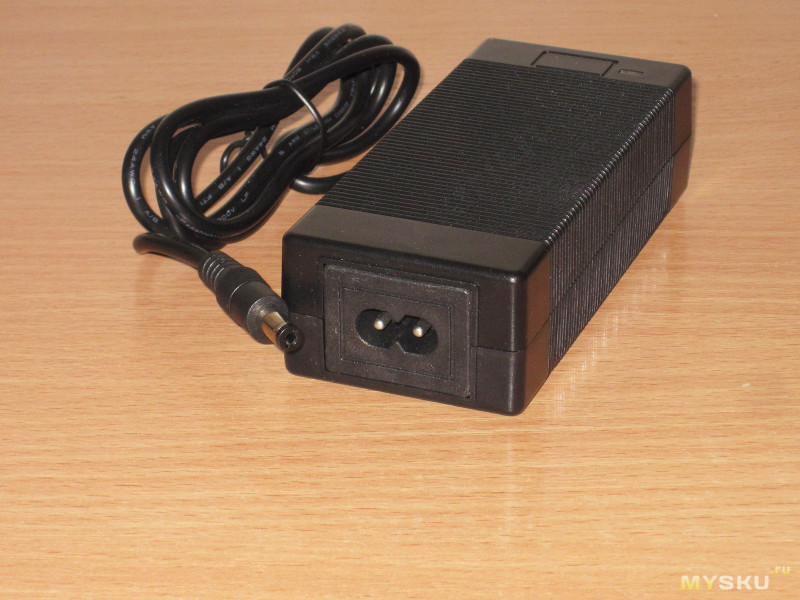

На одном из торцов корпуса расположен двухконтактный сетевой разъем, на второй стороне кабель с привычным 5.5/2.1мм штекером. Длина кабеля около 1 метра.

Так как это именно зарядное устройство, а не блок питания, которым вы заряжаете свой смартфон/планшет, то здесь присутствует индикатор окончания заряда. Светит правда он не очень ярко, при ярком солнце его не будет заметно, как например и в свете вспышки.

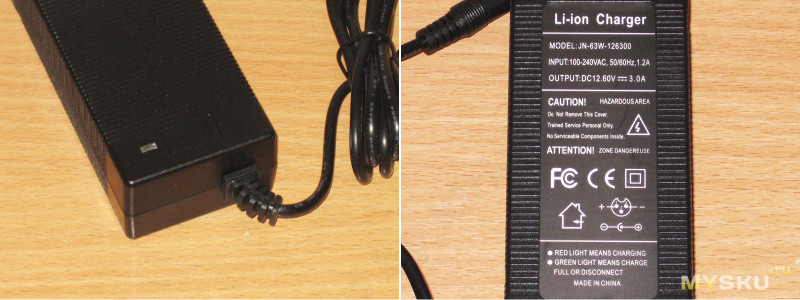

Снизу присутствует наклейка с указанием характеристик, ничего нового, помимо того что было указано на упаковке, я не увидел.

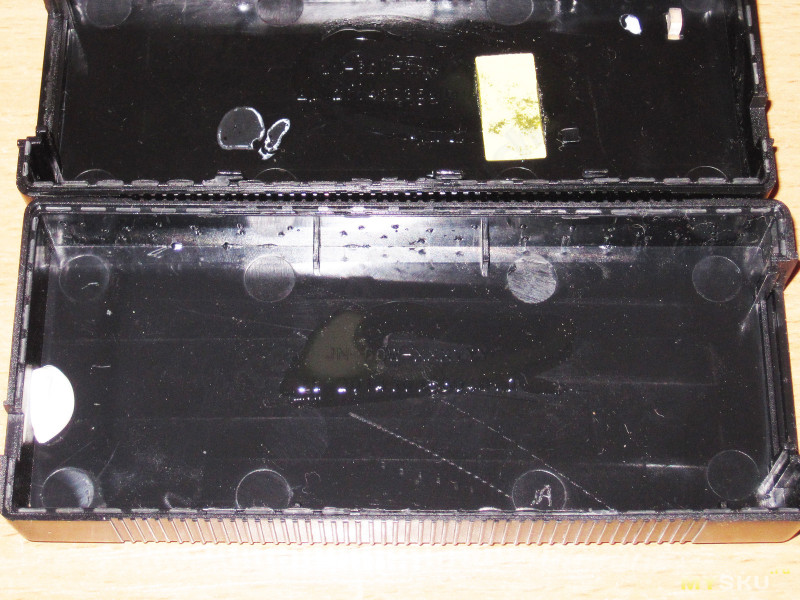

Как я выше писал, корпус довольно прочный, но против молотка и ножа он устоять не смог, а других способов разобрать данное изделие нет.

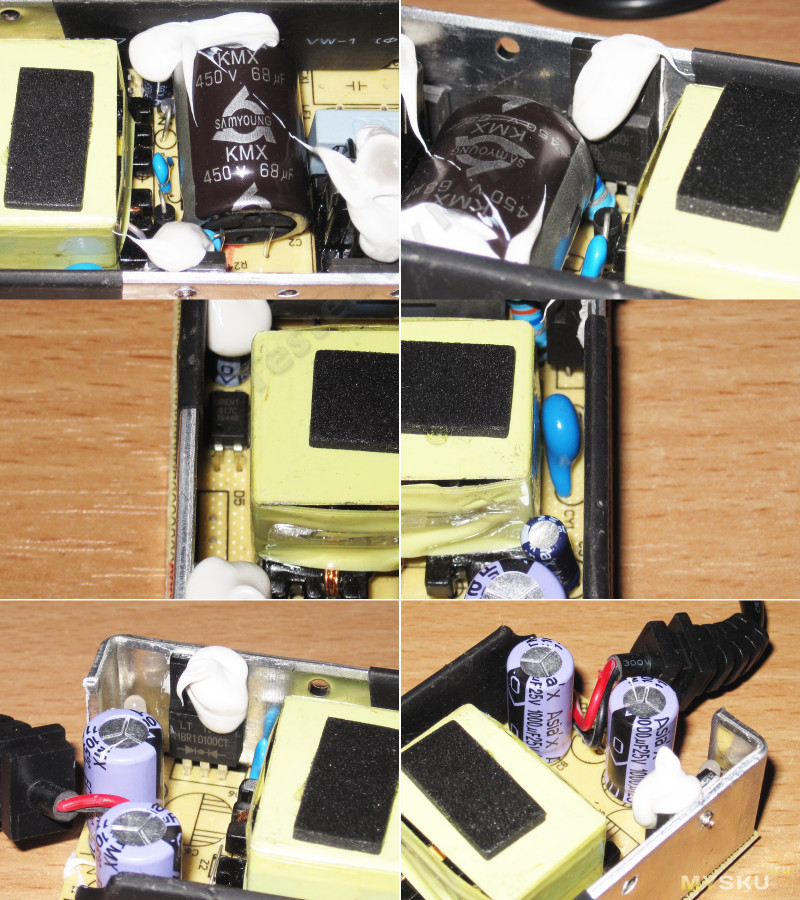

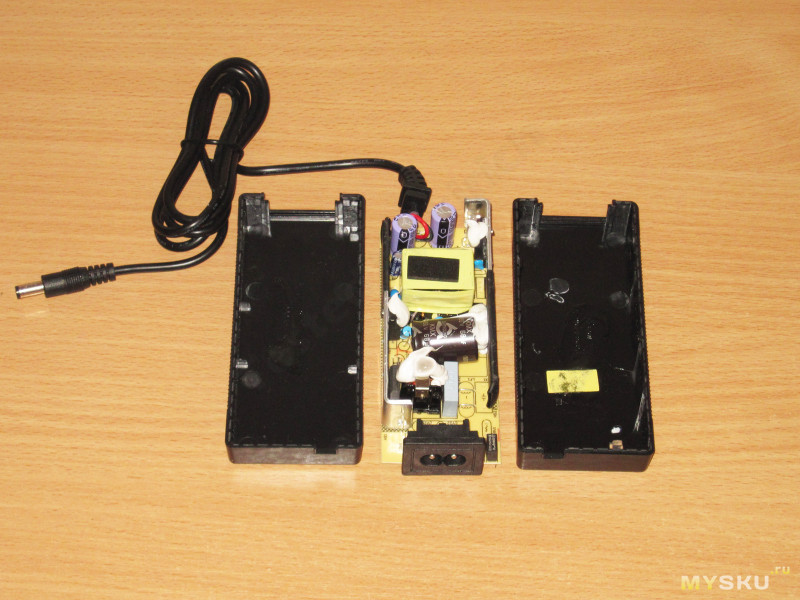

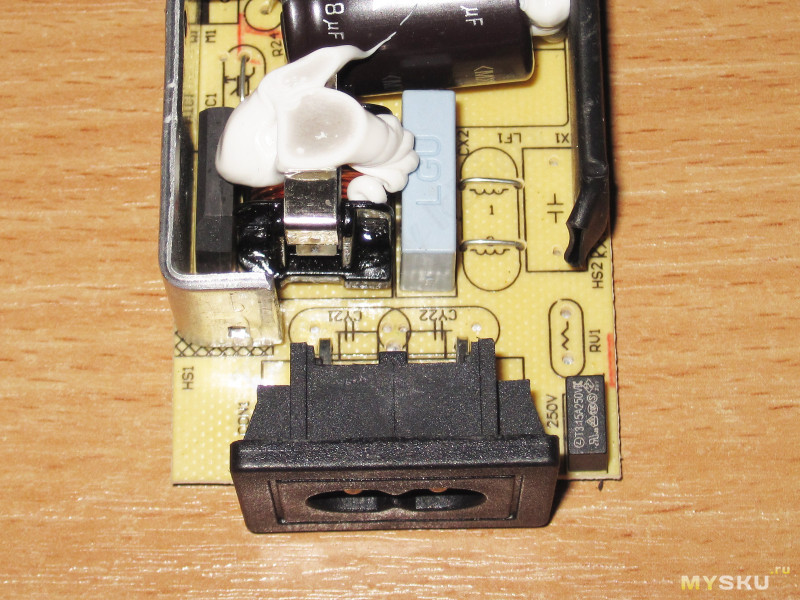

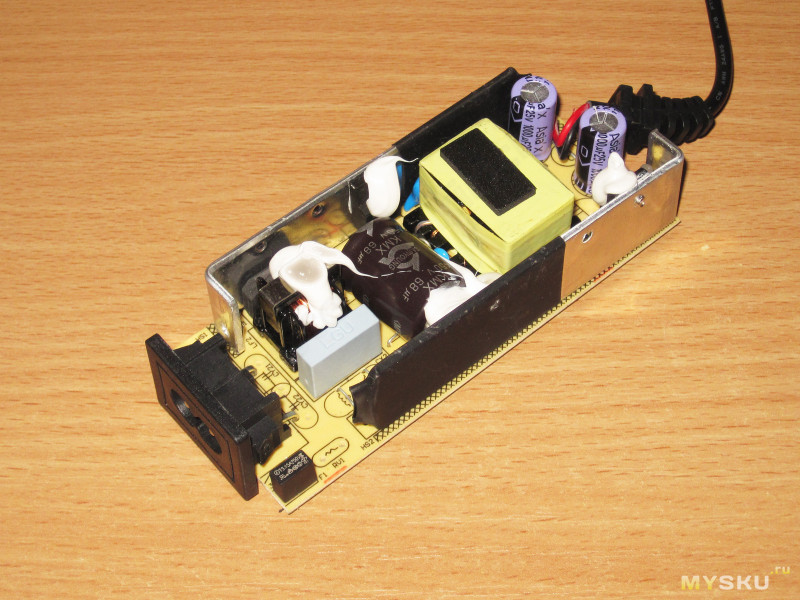

Плата внутри сидит очень крепко. Частично на двухстороннем скотче, частично приклеена силиконом в районе силовых элементов. На фото видно внутренности корпуса, в дополнение там осталась какая-то клейкая масса.

На вид экономно, но вполне качественно. Радиаторы имеют изоляцию и удерживаются за счет самого силового элемента, дополнительного лепестка и силиконовым герметиком.
Также к корпусу приклеен трансформатор и входной дроссель. В общем вынималась плата довольно тяжело.

На входе присутствует предохранитель, а также входной фильтр. К сожалению нет термистора, вместо него перемычка.

1. Входной конденсатор имеет емкость 68мкФ, для мощности около 40 Ватт вполне достаточно.
2. Высоковольтный транзистор CS7N60F в полностью изолированном корпусе.
3, 4. С одной стороны трансформатора спрятался оптрон обратной связи, с другой — правильный помехоподавляющий конденсатор Y класса, так что током вас не убьет.
5. Выходная диодная сборка 10 Ампер 100 Вольт, с запасом как по току, так и по напряжению.
6. Выходные конденсаторы имеют емкость 1000мкФ и напряжение до 25 Вольт, здесь также вопросов нет. Попутно есть место для установки помехоподавляющего дросселя и третьего конденсатора.

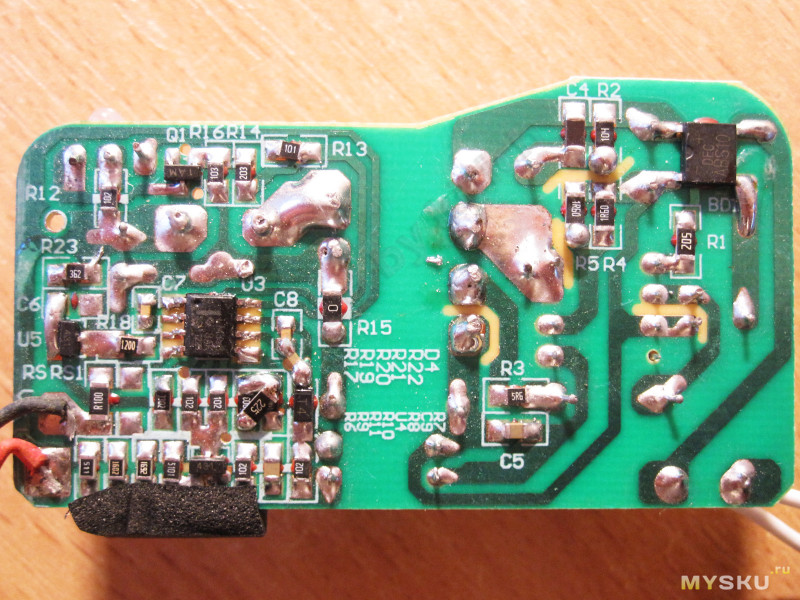

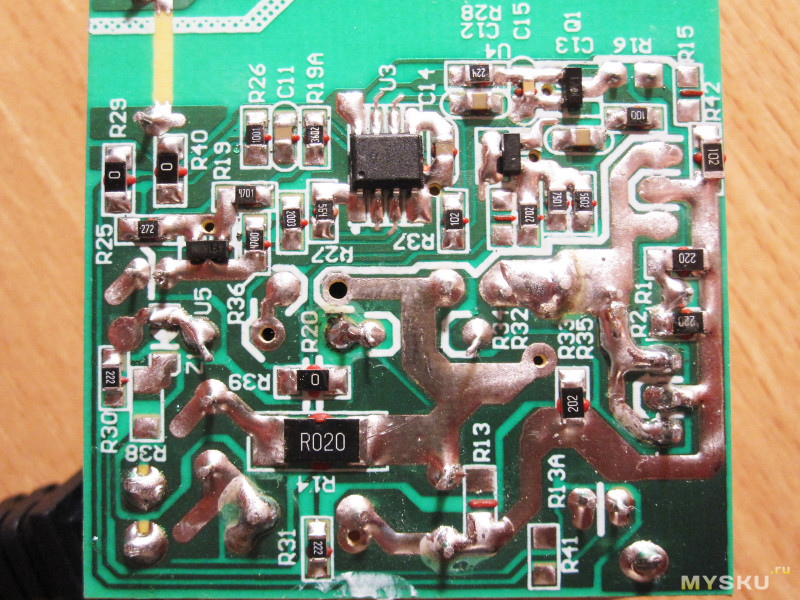

Снизу платы компонентов еще больше.

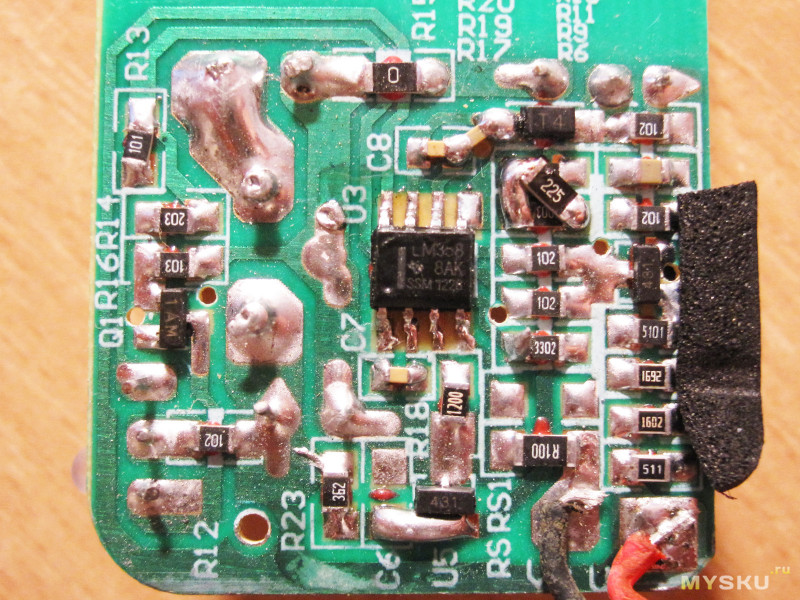

«Горячая» сторона блока питания. Здесь у меня также не возникло вопросов, ну почти не возникло 🙂

«Холодная» сторона. Здесь расположены элементы стабилизации напряжения, тока, а также индикации окончания заряда.

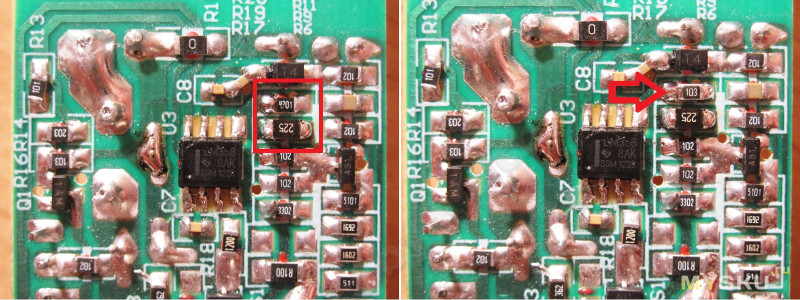

Претензия к «горячей» стороне у меня была только в плане пайки, а точнее ее качества. Такое ощущение, что ШИМ контроллер перепаивали, так как остальные компоненты запаяны аккуратно.
К выходной стороне вопросов нет, все аккуратно, элементы дополнительно зафиксированы при помощи клея. Операционный усилитель LM358.

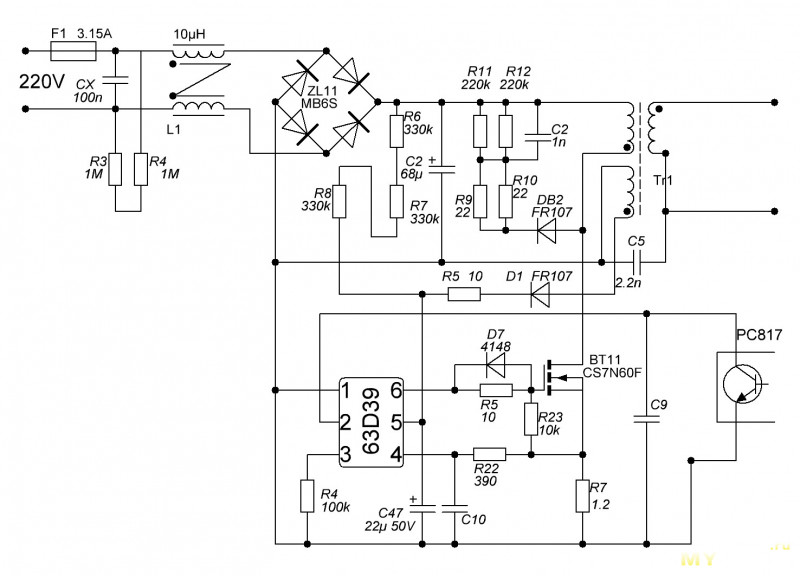

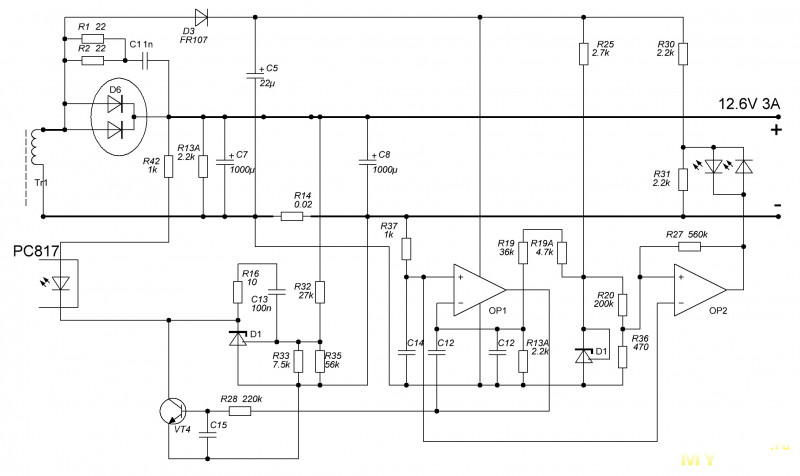

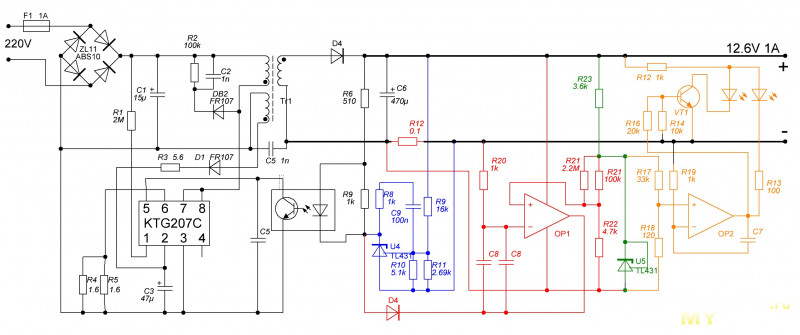

Так как обзора подобного устройства у меня еще нет, то не перерисовать схему было нельзя.
Впрочем первичная часть блока питания оказалась практически один в один с блоком питания, который я уже обозревал — Блок питания 12 Вольт 1 Ампер. Блок весьма надежный и качественный.
Отличие только в номиналах некоторых компонентов, а также их количестве, микросхема имеет одинаковую распиновку.

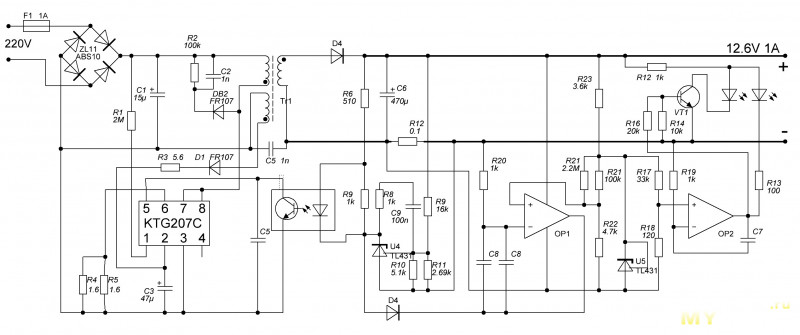

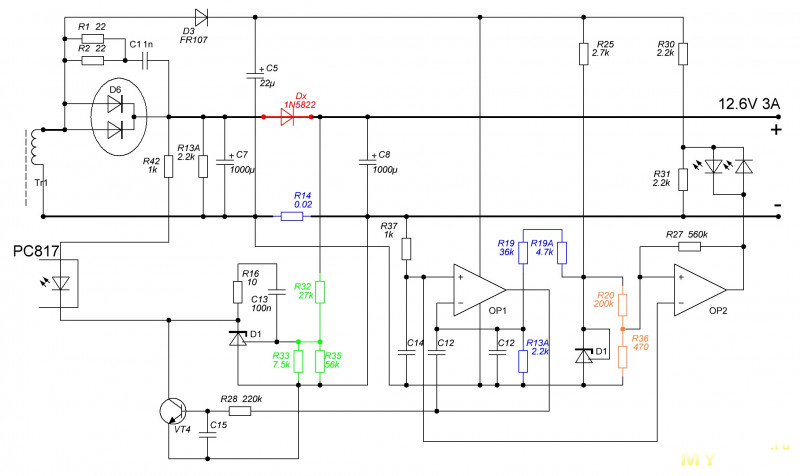

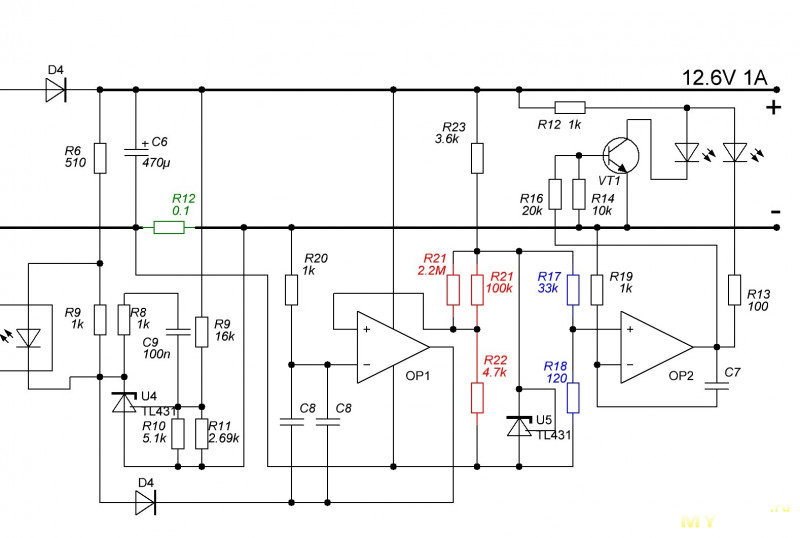

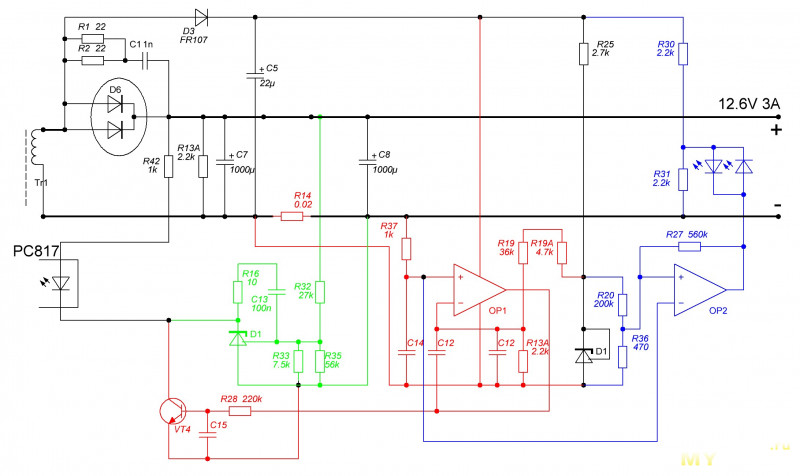

Так как схема большая, то чтобы было более понятно, я разбил ее на две части, первичную и вторичную.
Вторичная сторона отличается от привычных схем блоков питания, так как содержит больше узлов.

Распишу отдельно узлы.
1. Зеленый — Узел стабилизации выходного напряжения, отвечающий за режим CV.
2. Красный — Стабилизация тока, режим СС.
3. Синий — узел индикации.
Слева вверху два выпрямителя, основной и дополнительный (D3, С5) для питания операционного усилителя и светодиода. Дополнительное питания необходимо чтобы эти элементы не потребляли ток когда подключен аккумулятор, а зарядное не включено в розетку.
Между красным и синим узлом источник опорного напряжения для узла индикации и стабилизации тока.

И хотя большей частью все сделано вполне корректно, но есть особенность. Параллельно первому конденсатору подключен резистор номиналом 2.2к (R13A), потому потребление в выключенном состоянии есть все равно. Попробовать исправить эту ситуацию можно установкой диода (отмечен красным) вместо перемычки, которая в свою очереди стоит на месте отсутствующего помехоподавляющего дросселя. Но есть проблема, этот диод будет греться, причем заметно, потому я бы рекомендовал оставить как есть.
Теперь что менять если надо другое напряжение/ток.
1. Зеленый — делитель по цепи измерения напряжения, увеличение номинала верхнего резистора увеличит выходное напряжение, нижнего — уменьшит.
2. Синий — Увеличение номинала шунта уменьшит ток, уменьшение — увеличит. Изменение будет пропорционально изменению номинала. Также изменение этого резистора влияет и на индикацию.
R19, R13, увеличение верхнего резистора — уменьшение выходного тока, изменение нижнего действует наоборот.
3. Оранжевый — Делитель порога переключения индикации. Все то же самое как в п.2, только для индикации. Кстати отмечу, что этот узел имеет гистерезис, потому переключение красный/зеленый происходит скачкообразно, а не плавно, мелочь, но приятно.

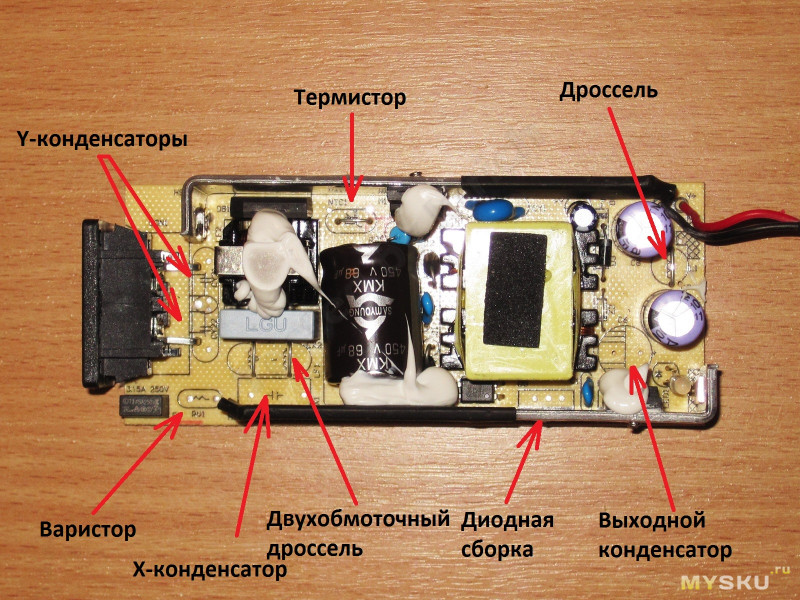

Отдельно фотка для перфекционистов, здесь я перечислил то, что можно установить на плату.
1. Y- конденсаторы, так как подключение без заземления, то смысла не имеют. Если заменить гнездо на трехконтактное, уменьшат помехи в сеть.
2. Термистор, уменьшит пусковой ток. Например NTC 5D-9
3. Выходной дроссель. Уменьшит уровень пульсаций на выходе, ток более 3 Ампер, индуктивность 1-10мкГн.
4. Варистор, увеличит защищенность блока питания при подаче высокого напряжения на вход. Диаметр 10мм, напряжение 470 Вольт.
5. Х-конденсатор, уменьшит уровень помех в сеть, место под 22-33нФ.
6. Двухобмоточный дроссель, обычно на небольшом колечке, также для уменьшения помех в сеть.
7. Диодная сборка. Можно поставить параллельно первой, немного увеличит КПД и поднимет надежность, лучше ставить такую же как уже используется, 10 Ампер 100 Вольт.
8. Выходной конденсатор. На уровне пульсаций скажется мало, но может поднять надежность работы. 1000мкФ 25 Вольт.

Переходим к тестам.
Для начала пройду по основным позициям

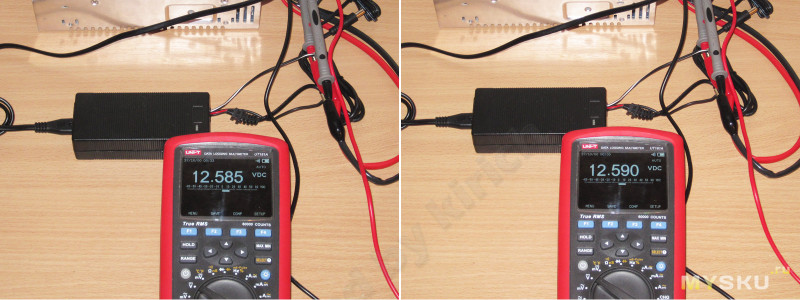

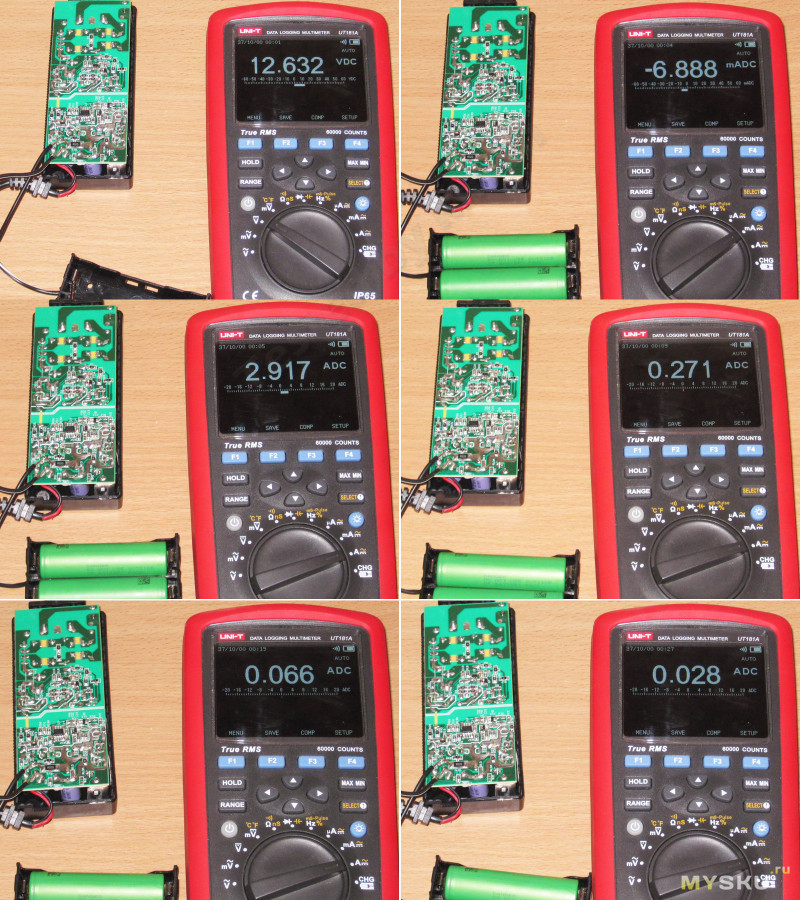

1. Выходное напряжение — завышено примерно на 30мВ, считаю что вполне в норме.
2. Ток от аккумулятора при отключенном питании, около 7мА. Довольно много, разрядит аккумулятор примерно через 2-3 недели. Лучше использовать аккумуляторы с защитой, впрочем защита обязательна в любом случае.
3. Зарядный ток 2.9 Ампера, немного ниже заявленного, но я считаю что ничего страшного.
4. Индикация настроена на ток 270мА, при падении тока заряда ниже этой величины включается зеленый светодиод и погасает красный.
5, 6. Так как устройство не умеет полностью обесточивать аккумулятор, то дальше вы увидите падение тока почти до нуля. К примеру с 66мА до 28мА ток упал примерно за 8 минут.
Режим без полного снятия тока допустим, хотя и не очень желателен. Если аккумулятор исправен, то проблем не будет, но я бы советовал просто не оставлять его на большое время, например день-два.

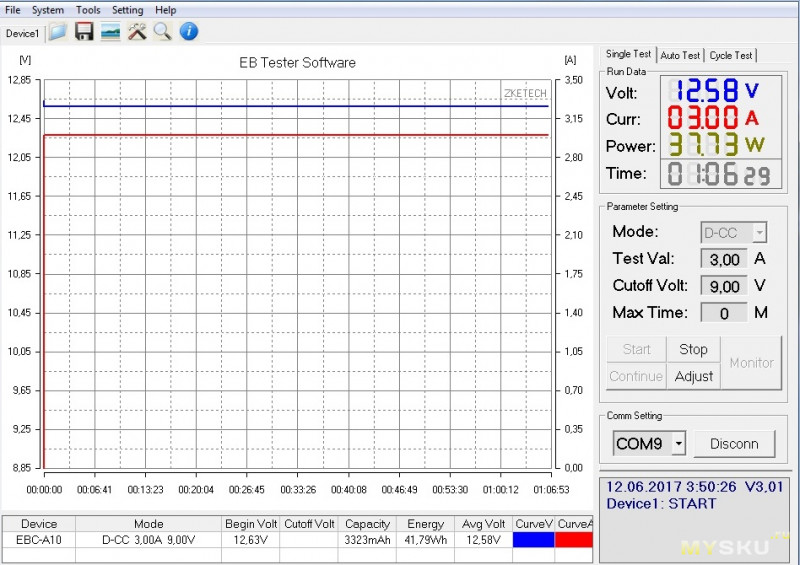

Дальше я подключил зарядное к электронной нагрузке. Но так как электронная нагрузка не имеет режима CV, то пришлось подключиться минуя цепь стабилизации тока.
Был задан ток нагрузки в 3 Ампера и закрыт корпус для термопрогрева. Попутно контролировался уход напряжения, здесь также проблем нет, 5мВ через час термопрогрева это просто отлично, сказывается то, что большей частью применены точные резисторы.

Так как это зарядное, а не блок питания и большую часть времени оно работает с максимальным током, то я сразу зада ток 3 Ампера. Время теста было 1 час, за это время оно полностью зарядит аккумулятор емкостью 2400-2600мАч. Дальше в любом случае ток начнет падать и тестировать нагрев смысла нет.

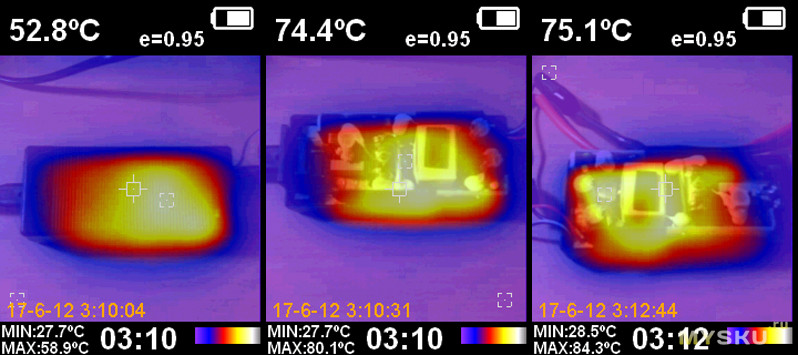

1. Спустя час я проверил температуру корпуса, в самом горячем месте прибор показал 59 градусов, хотя на ощупь корпус был не горячий, возможно сказывается то, что пластмасса частично прозрачна в ИК диапазоне.
2. Открыл корпус и измерил температуру, самая высокая была в районе снаббера и шунта первичной стороны, около 80 градусов, транзистор имел температуру 70-72 градуса.
3. Закрыл корпус на пару минут, повернул на 180 градусов, чтобы были видны остальные компоненты и измерил еще раз. В этот раз самую высокую температуру имела выходная диодная сборка, около 85 градусов.

Из тестов могу заключить, что с температурным режимом все нормально, до критических температур есть запас еще около 20-30 градусов.

После обзора было снято видео, где я вкратце объясняю что к чему, просто как дополнение.

Что можно сказать в качестве резюме, сначала по пунктам:
Преимущества
Крепкая и аккуратная конструкция
Применены компоненты с запасом
Хорошая стабильность параметров
Отсутствие перегрева
Четкая работа индикации окончания заряда

Недостатки
Отсутствие полного отключения заряда
Собственное потребление в 7мА.
Вилка кабеля имеет плоские штыри.

Мое мнение. На мой взгляд устройство имеет только один существенный недостаток, оно не снимает зарядный ток полностью. правильный заряд идет до снижения тока ниже 1/10 от установленного, затем отключение и последующее включение если напряжение опять снизится. Конечно можно подумать и сделать какую нибудь схемку с гистерезисом, которая будет не отключать заряд, а снижать выходное напряжение так, чтобы прекращался зарядный ток. Но на мой взгляд, если не оставлять подключенный аккумулятор надолго, то вполне пройдет и вариант как сделано сейчас.
Порадовала довольно неплохая сборка и то, что компоненты установлены с запасом. Также стоит отметить отсутствие перегрева, чем грешит довольно большое количество блоков питания. Мне вообще показалось, что устройство собрали на базе БП 12 Вольт 5 Ампер, подняв немного напряжение и снизив ток, потому получился такой результат.

В общем если вы переделали батареи своего шуруповерта и они имеют напряжение 12.6 Вольта (три последовательных аккумулятора), а родное зарядное не подлежит восстановлению, то довольно неплохой вариант.

На момент заказа зарядное стоило около 13.7 доллара, для обзора менеджер снизил цену до 11 долларов, что на мой взгляд вполне адекватно за данное устройство с учетом его функционала и качества сборки.

На этом все, надеюсь что обзор был полезен.

Небольшой бонус

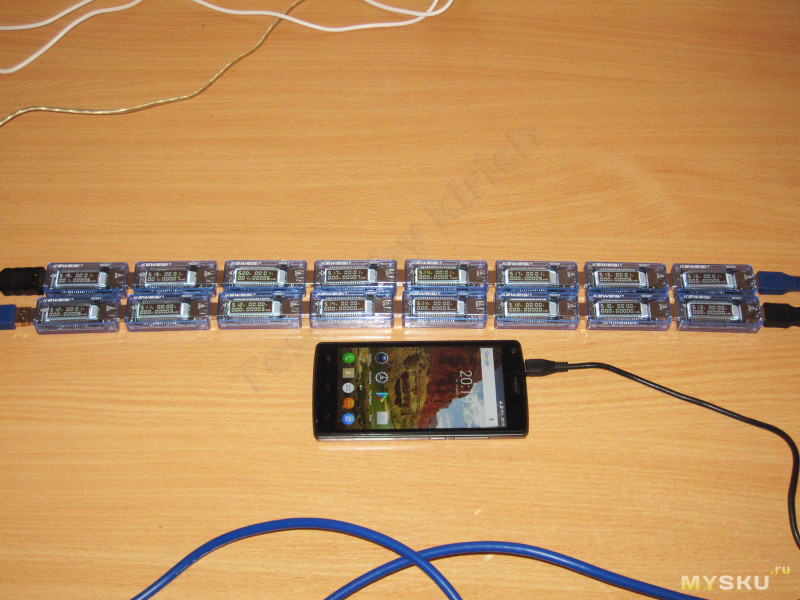

А не протестировать ли нам аккумулятор смартфона.

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

mysku.ru

Зарядное устройство для сборки аккумуляторов своими руками 12.6 Вольт 1 Ампер

Еще один обзор еще одного небольшого зарядного устройства для 3S (12.6 Вольт) сборки аккумуляторов. Не так давно я публиковал обзор версии на 3 Ампера, сегодня версия попроще, 1 Ампер.
К сожалению все пошло не так, как хотелось, но не буду забегать вперед, подробности письмом в обзоре.

Началось все с того, что заказал я для товарища пять небольших зарядных устройств. Хотя нет, заказал я их раза в три больше, но другие относятся к более мощной серии и о них я расскажу в другой раз, а пока покажу «малышей».

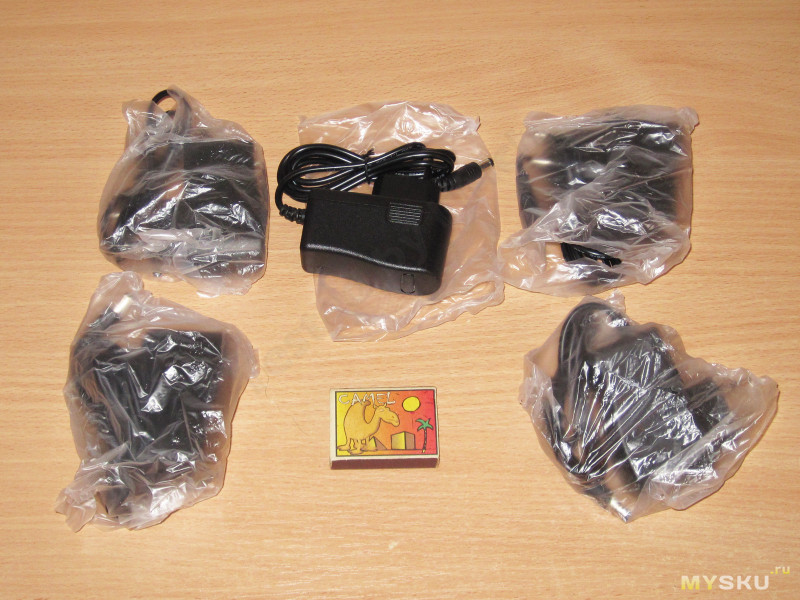

Вопросов как к доставке, так и к упаковке не возникло, продавец отнесся к своей задаче вполне ответственно. Все было плотно уложено в картонную коробку, а сверху лежал листик вспененного полиэтилена.

Помимо этого каждый блок был упакован в небольшой пакетик. Конечно картонные коробочки смотрелись бы лучше, но в принципе и так неплохо.

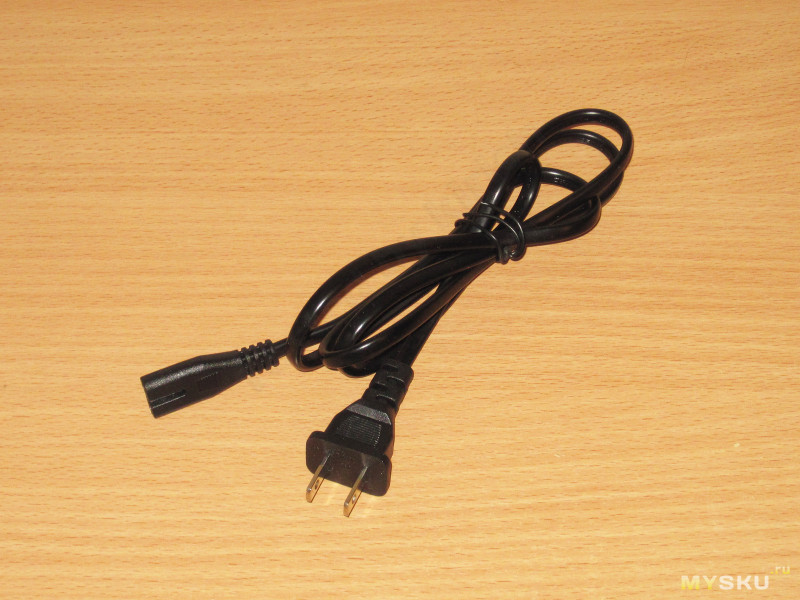

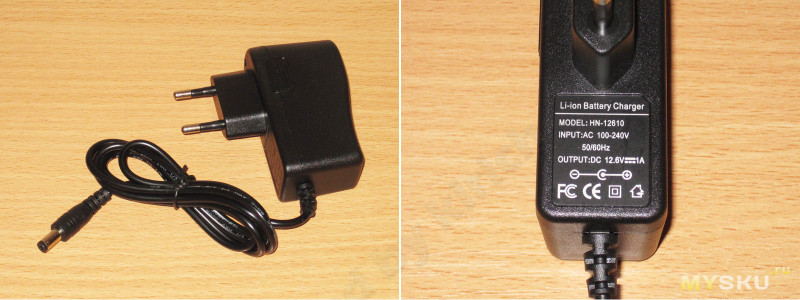

На выбор было два варианта вилки, естественно я выбрал Евро. Каждое зарядное устройство имеет кабель подключения нагрузки, длина кабеля около метра, на конце находится привычный многим разъем 5.5/2.1
Заявленные характеристики — 12.6 Вольта, ток 1 Ампер, как и было заявлено на странице товара. Кроме того указано, что это именно зарядное устройство.

Корпус не склеен, потому выкручиваем единственный саморез и лезем внутрь.

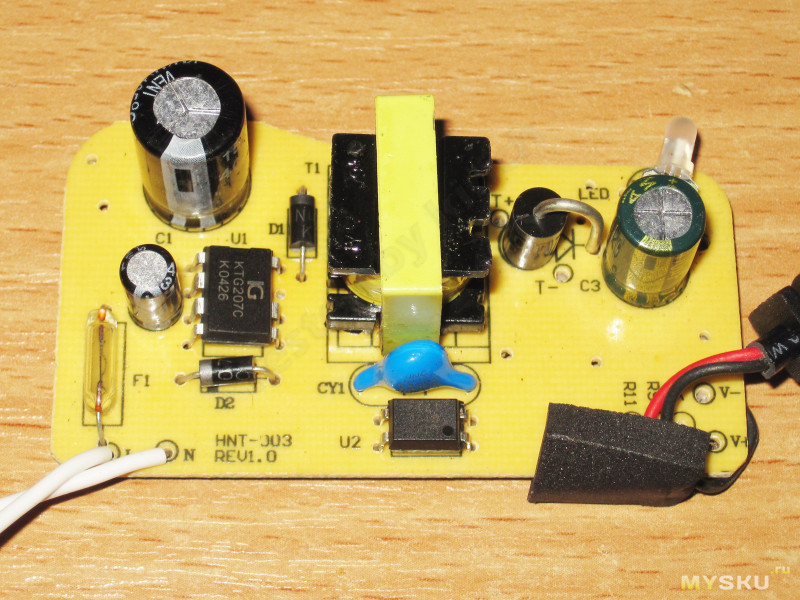

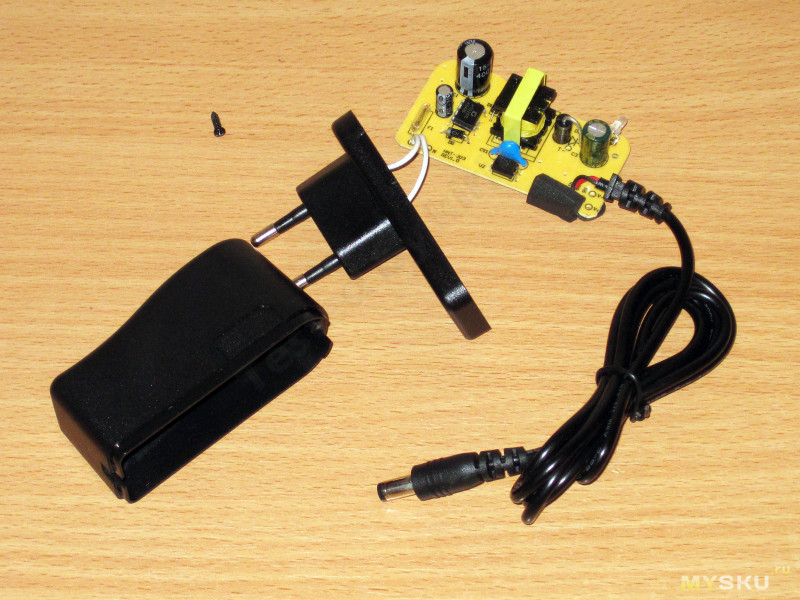

Плата, на твердую тройку. Даже при беглом взгляде видно, что нет как минимум входного фильтра, а трансформатор несколько маловат для заявленной мощности в 12.6 Ватта, хотя с учетом потерь на диоде и шунте скорее в 13 Ватт, но не суть важно, проверим позже в деле.
Отмечу что присутствует предохранитель, при общем качестве сборки я бы не удивился если бы его не было.

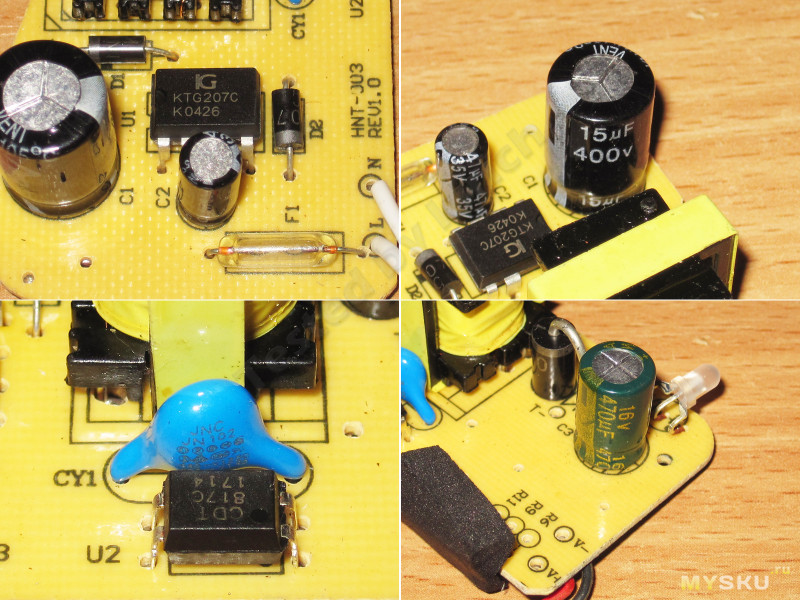

1. Использован ШИМ контроллер KTG207C со встроенным высоковольтным транзистором. Судя по даташиту мощность составляет 12 Ватт для адаптера и 18 для открытого корпуса. В нашем случае мы имеем дело с адаптером (БП в маленьком закрытом корпусе), потому работать он будет с перегревом.
2. Входной конденсатор емкостью 15мкФ, измеренная 13.8, ESR- 1 Ом. Без запаса, но для зарядного нормально.
3. Присутствует нормальный помехоподавляющий конденсатор Y типа, я о них как-то рассказывал в своем видео.
4. На выходе диод Шоттки на ток 3 Ампера, конденсатор 16 Вольт 470мкФ и двухцветный светодиод. К конденсатору есть замечания. Емкость 470 мкФ (500 реальная) в данном случае нормально, это не БП и пульсации вредны только конденсатору, а не нагрузке, но напряжение 16 Вольт, это мало.

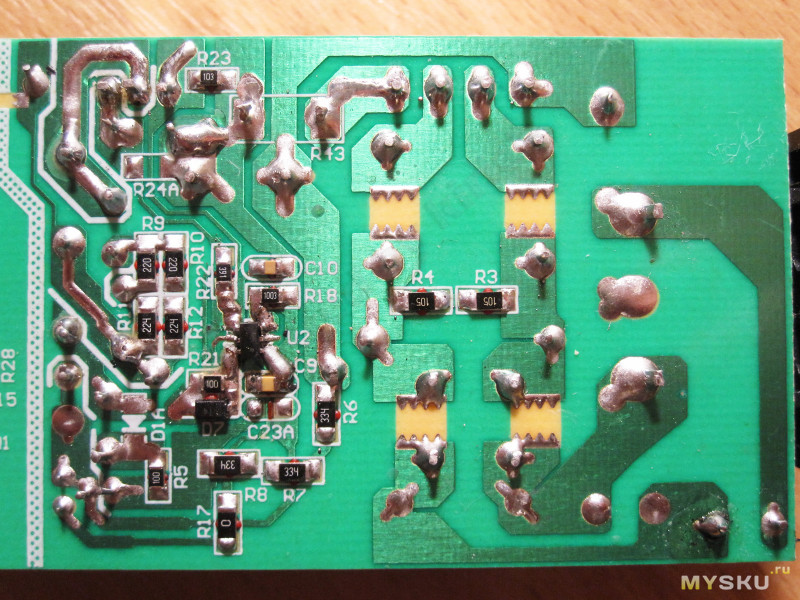

Качество пайки примерно на те же три балла, что и вид сверху. Имеются большие «сопли» припоя на некоторых контактах. Выходные провода припаяны снизу, хотя для них в плате есть соответствующие отверстия, да и сечение проводов не очень высокое, хотя опять же, для зарядного это не критично.

Первичная сторона меня интересует меньше всего, а вот вторичная куда важнее.

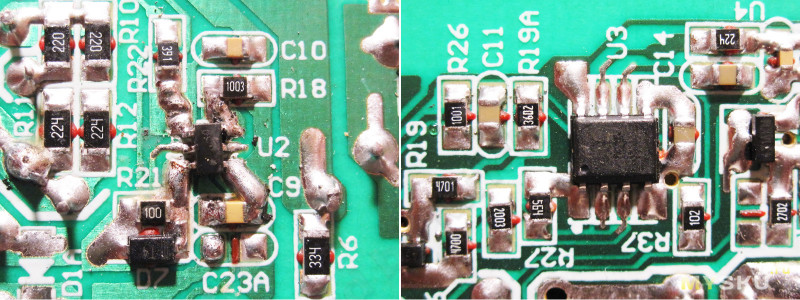

Уже видно, что зарядное устройство «без мозгов», а в качестве ОУ применена привычная LM358. Кроме того видно, что поверх одного из резисторов напаян еще один, видимо подбирали выходной ток.

Так как по печатной плате не очень удобно разбираться, что и как сделано, то я перечертил схему в более привычный вид.

Как и предполагалось, перед нами простое зарядное устройство. Хотел сначала назвать его примитивным, но нет, есть варианты куда проще.
На схеме я выделил основные узлы.
1. Синий — узел стабилизации напряжения. Фактически он определяет напряжение окончания заряда.
2. Красный — узел стабилизации тока. Определяет ток заряда.
3. Зеленый — источник опорного напряжения. Отвечает за стабильность измерения тока заряда и индикации.
4. Оранжевый — узел индикации. Так как под окончанием заряда (для литиевых аккумуляторов) принято понимать падение зарядного тока ниже чем 1/10 от исходного тока заряда, то здесь схема похожа на узел стабилизации тока, но с другими порогами срабатывания.
Отмечу то, что схема индикации не имеет гистерезиса и полное переключение красный/зеленый может занимать 10-40 секунд в зависимости от емкости аккумуляторов.

Стандартный первичный тест.

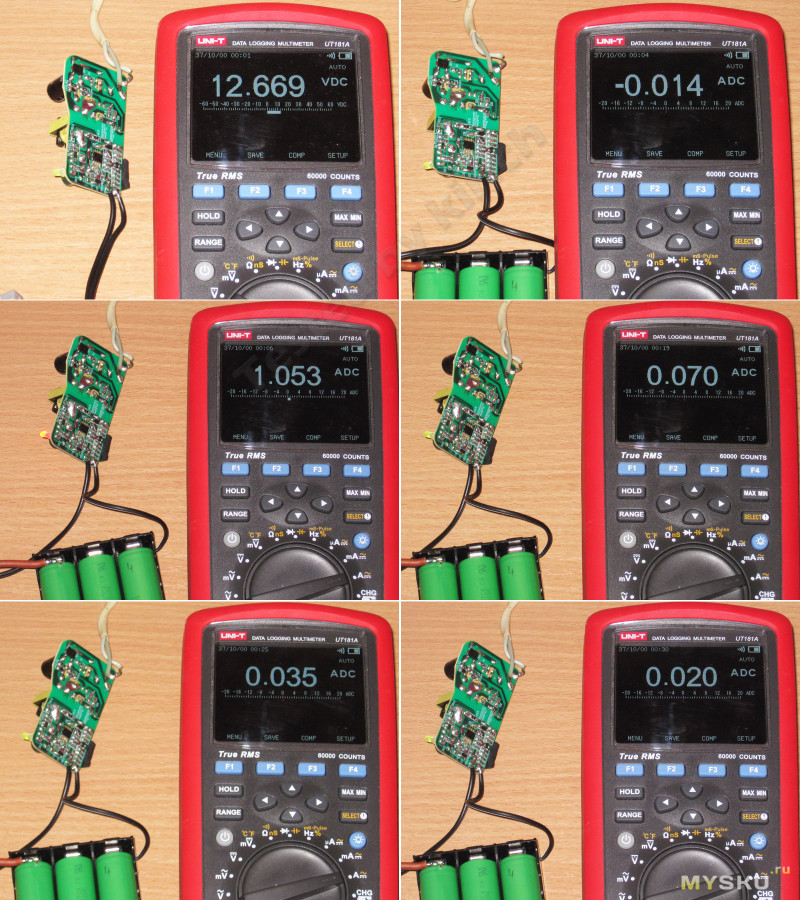

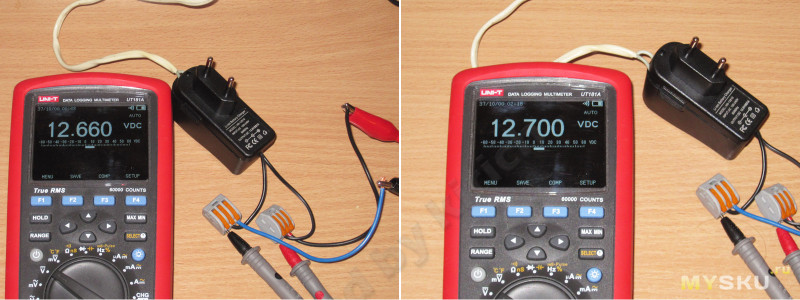

1. Напряжение окончания заряда 12.67 Вольта, т.е. каждый аккумулятор будет заряжен не до 4.20, а до 4.22 Вольта, что несколько выше нормы, хотя и терпимо.
2. При подключенной батарее и отключенном питании потребление 14мА, многовато, кроме того при этом светит светодиод.
3. Ток заряда 1.05 Ампера, немного выше заявленного. Причем что интересно, выше я показывал печатную плату и там был добавлен дополнительный резистор. Так вот если его выпаять то ток упадет с 1.05 до 1.00 (согласно расчетам). Зачем его припаяли — загадка.
4. Ток, при котором происходит переключение индикации, составляет 70мА, что ниже нормы (100мА).
5, 6. Ради интереса посмотрел ток через 5 и 10 минут после переключения индикации. Через 5 минут ток упал до 35мА, а еще через 5 минут до 20мА. Такой режим заряда не приветствуется, но допускается. Рекомендация проста — не оставлять на длительное время (несколько дней).

Вот теперь можно перейти к тестам под нагрузкой.
Так как моя электронная нагрузка не умеет работать в режиме CV, то я подключился до шунта зарядного устройства и нагрузил его током 1.05 Ампера, эмулируя реальную ситуацию. Зарядное было подключено отдельным проводом к сети, а сверху накрыто родной крышкой. Впрочем это видно на фото. Конечно есть отличия от реальных условий эксплуатации, но они незначительны.

Первый тест — измерение ухода напряжения окончания заряда от прогрева. Уход есть, хотя и не очень большой, кроме того к концу заряда температура падает и напряжение приходит в норму. Но я провожу этот тест для общей оценки качества устройства.

Но в процессе теста меня ждал неприятный сюрприз. Примерно через 20-25 минут электронная нагрузка «притихла», т.е. выключила вентилятор. Обычно это говорит о том, что произошло автоотключение.
В тесте я настроил порог отключения в 12 Вольт, так как у меня была цель проверить, а не спалить устройство.

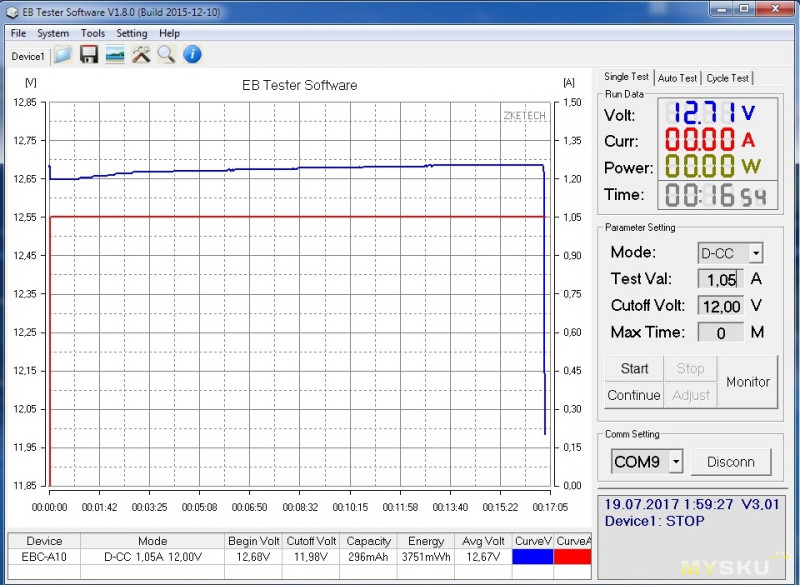

Я немного остудил устройство и запустил тест еще раз, через 17 минут опять произошло отключение по падению напряжения.

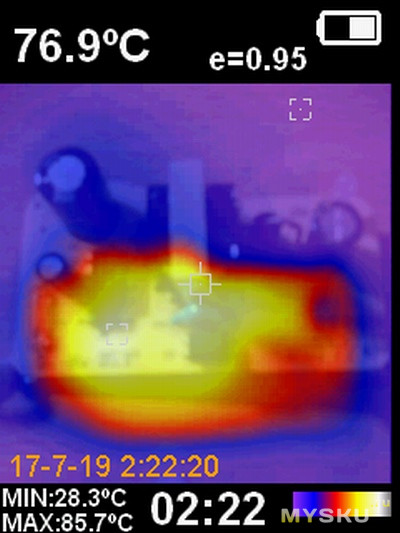

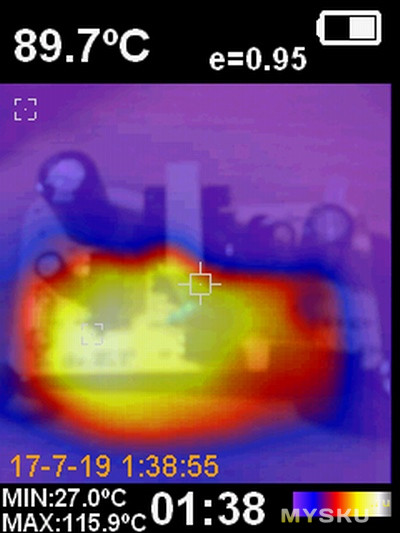

Причина стала понятна сразу, как я открыл крышку. Банальный перегрев. Причем сначала я волновался по поводу перегрева трансформатора, но перегрев микросхемы произошел раньше, в процессе работы она нагрелась как минимум до 115 градусов, реально выше, так как измерил я через секунд 5 после отключения.

Так как зарядные устройства все таки были нужны, а в таком виде эксплуатировать их нельзя, то было принято решение снизить выходной ток.
Ниже я выделил элементы, которые влияют на выходные параметры.
1. Зеленым — шунт, влияет как на выходной ток, так и на индикацию. Влияет пропорционально, т.е. снижение выходного тока в 2 раза во столько же снизит порог переключения индикации.
2. Красным — делитель опорного напряжения. Влияет на выходной ток.
3. Синим — Второй делитель опорного напряжения. Влияет на порог переключения индикации.

Вариантов у меня было два, изменить номинал шунта или номинал делителя опорного напряжения (красный). Так как удобнее уменьшать сопротивление резисторов путем параллельного подключения еще одного, то я выбрал второй вариант, менять номиналы делителя.

Можно было конечно посчитать все при помощи калькулятора, но мне было куда проще сделать это в старом, но проверенном симуляторе электронных схем.

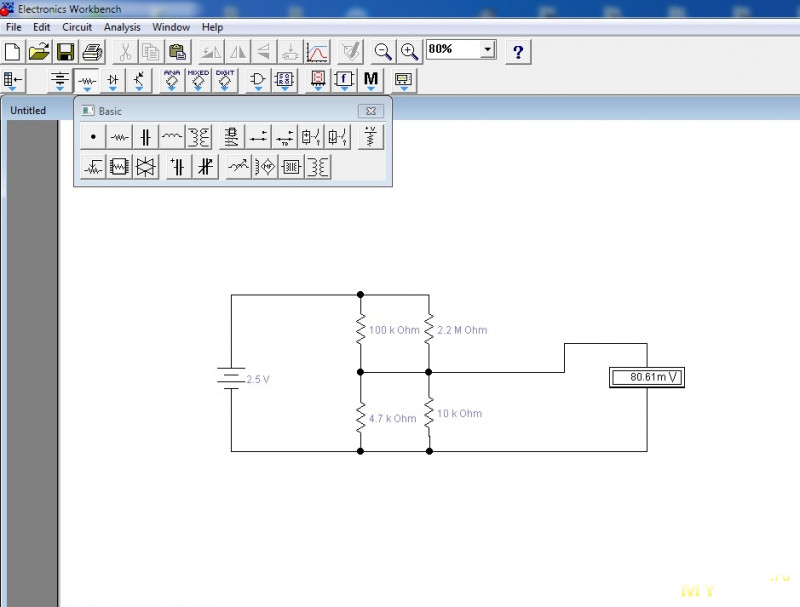

Сначала я сделал родную схему и узнал напряжение на выходе делителя (оно будет немного отличаться от реального). Вышло 116мВ.
Затем посчитал, какое напряжение мне надо выставить, чтобы на выходе был нужный мне ток (я решил сделать 700-750мА, среднее 725).
Так как исходный ток известен, то считаем 116/1.05х0.725=0.79.
Затем путем подбора добавочного резистора (правый нижний на схеме) я добился напряжения в 80мВ. В моем случае вышло что надо припаять параллельно резистор номиналом 10 кОм.

Затем находим нужный делитель на плате, нумерация в схеме и на плате соответствует. Попутно поправил косо установленный резистор. После этого припаиваем параллельно новый резистор. Я использовал резистор размера 0805.

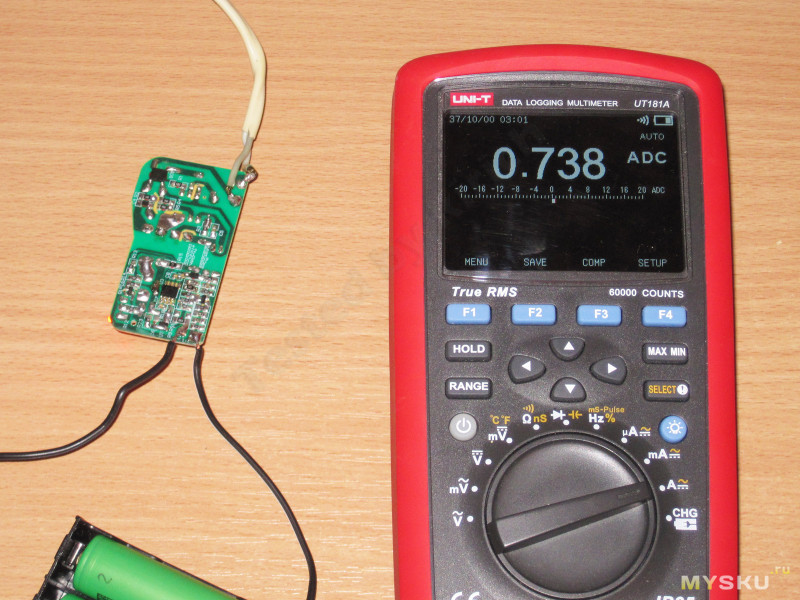

Проверяем. Примерно соответствует расчетам, можно оставлять как есть.

Погонял еще примерно с пол часа, температура контроллера упала со 115 до 85. Как по мне, то довольно неплохо, для улучшения ситуации можно снизить ток до 700мА, ниже смысла снижать нет.
Кроме того, теперь ток переключения индикации составляет почти требуемые 1/10 от тока заряда 🙂

После обзора было снято видео, где я вкратце объясняю что к чему, просто как дополнение.

Теперь попробую кратко описать мое мнение об этом устройстве.
Общее качество изготовления не очень высокое, схема простая. Если снизить выходной ток до 700-750мА, то будет работать.
Без доработки использовать крайне не рекомендую, контроллер будет работать в режиме постоянного перегрева периодически выключаясь для остывания и может выйти из строя.

На этом все, надеюсь что обзор был полезен, а также скажу, что у меня лежит еще одно зарядное устройство 12.6 Вольта 3 Ампера, но уже «фирменное».

mysku.ru
