Блок-схемы алгоритмов. ГОСТ. Примеры — Блог программиста

Схема — это абстракция какого-либо процесса или системы, наглядно отображающая наиболее значимые части. Схемы широко применяются с древних времен до настоящего времени — чертежи древних пирамид, карты земель, принципиальные электрические схемы. Очевидно, древние мореплаватели хотели обмениваться картами и поэтому выработали единую систему обозначений и правил их выполнения. Аналогичные соглашения выработаны для изображения схем-алгоритмов и закреплены ГОСТ и международными стандартами.

На территории Российской Федерации действует единая система программной документации (ЕСПД), частью которой является Государственный стандарт — ГОСТ 19.701-90 «Схемы алгоритмов программ, данных и систем» [1]. Не смотря на то, что описанные в стандарте обозначения могут использоваться для изображения схем ресурсов системы, схем взаимодействия программ и т.п., в настоящей статье описана лишь разработка схем алгоритмов программ.

Рассматриваемый ГОСТ практически полностью соответствует международному стандарту ISO 5807:1985.

Содержание:

1. Элементы блок-схем алгоритмов
2. Примеры блок-схем
3. Нужны ли блок-схемы? Альтернативы

Элементы блок-схем алгоритмов

Блок-схема представляет собой совокупность символов, соответствующих этапам работы алгоритма и соединяющих их линий. Пунктирная линия используется для соединения символа с комментарием. Сплошная линия отражает зависимости по управлению между символами и может снабжаться стрелкой. Стрелку можно не указывать при направлении дуги слева направо и сверху вниз. Согласно п. 4.2.4, линии должны подходить к символу слева, либо сверху, а исходить снизу, либо справа.

Есть и другие типы линий, используемые, например, для изображения блок-схем параллельных алгоритмов, но в текущей статье они, как и ряд специфических символов, не рассматриваются. Рассмотрены лишь основные символы, которых всегда достаточно студентам.

Терминатор начала и конца работы функции	Терминатором начинается и заканчивается любая функция. Тип возвращаемого значения и аргументов функции обычно указывается в комментариях к блоку терминатора.
Операции ввода и вывода данных	В ГОСТ определено множество символов ввода/вывода, например вывод на магнитные ленты, дисплеи и т.п. Если источник данных не принципиален, обычно используется символ параллелограмма. Подробности ввода/вывода могут быть указаны в комментариях.
Выполнение операций над данными	В блоке операций обычно размещают одно или несколько (ГОСТ не запрещает) операций присваивания, не требующих вызова внешних функций.
Блок, иллюстрирующий ветвление алгоритма	Блок в виде ромба имеет один вход и несколько подписанных выходов. В случае, если блок имеет 2 выхода (соответствует оператору ветвления), на них подписывается результат сравнения — «да/нет». Если из блока выходит большее число линий (оператор выбора), внутри него записывается имя переменной, а на выходящих дугах — значения этой переменной.
Вызов внешней процедуры	Вызов внешних процедур и функций помещается в прямоугольник с дополнительными вертикальными линиями.

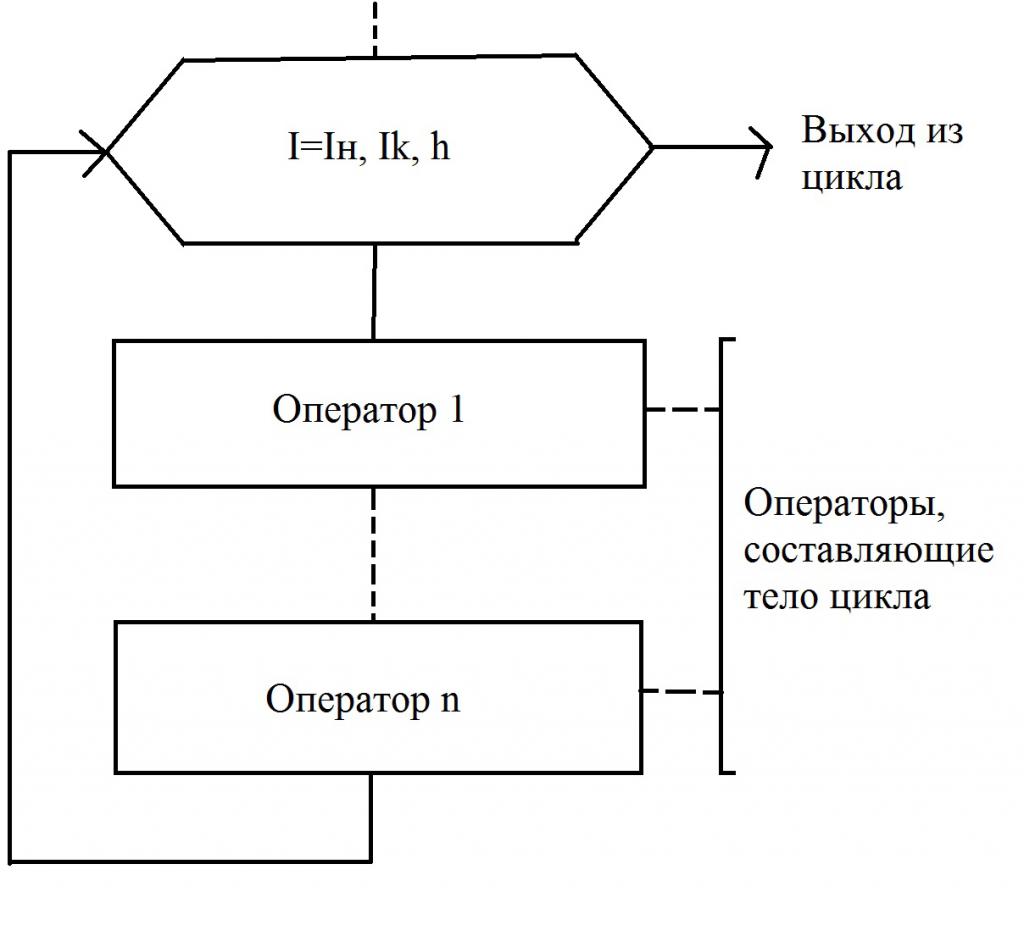

Начало и конец цикла	Символы начала и конца цикла содержат имя и условие. Условие может отсутствовать в одном из символов пары. Расположение условия, определяет тип оператора, соответствующего символам на языке высокого уровня — оператор с предусловием (while) или постусловием (do … while).
Подготовка данных	Символ «подготовка данных» в произвольной форме (в ГОСТ нет ни пояснений, ни примеров), задает входные значения. Используется обычно для задания циклов со счетчиком.
Соединитель	В случае, если блок-схема не умещается на лист, используется символ соединителя, отражающий переход потока управления между листами. Символ может использоваться и на одном листе, если по каким-либо причинам тянуть линию не удобно.
Комментарий	Комментарий может быть соединен как с одним блоком, так и группой. Группа блоков выделяется на схеме пунктирной линией.

Примеры блок-схем

В качестве примеров, построены блок-схемы очень простых алгоритмов сортировки, при этом акцент сделан на различные реализации циклов, т.к. у студенты делают наибольшее число ошибок именно в этой части.

Сортировка вставками

Массив в алгоритме сортировки вставками разделяется на отсортированную и еще не обработанную части. Изначально отсортированная часть состоит из одного элемента, и постепенно увеличивается.

На каждом шаге алгоритма выбирается первый элемент необработанной части массива и вставляется в отсортированную так, чтобы в ней сохранялся требуемый порядок следования элементов. Вставка может выполняться как в конец массива, так и в середину. При вставке в середину необходимо сдвинуть все элементы, расположенные «правее» позиции вставки на один элемент вправо. В алгоритме используется два цикла — в первом выбираются элементы необработанной части, а во втором осуществляется вставка.

Блок-схема алгоритма сортировки вставками

В приведенной блок-схеме для организации цикла используется символ ветвления. В главном цикле (i < n) перебираются элементы необработанной части массива. Если все элементы обработаны — алгоритм завершает работу, в противном случае выполняется поиск позиции для вставки i-того элемента. Искомая позиция будет сохранена в переменной j в результате выполнения внутреннего цикла, осуществляющем сдвиг элементов до тех пор, пока не будет найден элемент, значение которого меньше

i-того.

На блок-схеме показано каким образом может использоваться символ перехода — его можно использовать не только для соединения частей схем, размещенных на разных листах, но и для сокращения количества линий. В ряде случаев это позволяет избежать пересечения линий и упрощает восприятие алгоритма.

Сортировка пузырьком

Сортировка пузырьком, как и сортировка вставками, использует два цикла. Во вложенном цикле выполняется попарное сравнение элементов и, в случае нарушения порядка их следования, перестановка. В результате выполнения одной итерации внутреннего цикла, максимальный элемент гарантированно будет смещен в конец массива. Внешний цикл выполняется до тех пор, пока весь массив не будет отсортирован.

Блок-схема алгоритма сортировки пузырьком

На блок-схеме показано использование символов начала и конца цикла. Условие внешнего цикла (А) проверяется в конце (с постусловием), он работает до тех пор, пока переменная hasSwapped имеет значение true. Внутренний цикл использует предусловие для перебора пар сравниваемых элементов. В случае, если элементы расположены в неправильном порядке, выполняется их перестановка посредством вызова внешней процедуры (swap). Для того, чтобы было понятно назначение внешней процедуры и порядок следования ее аргументов, необходимо писать комментарии. В случае, если функция возвращает значение, комментарий может быть написан к символу терминатору конца.

Сортировка выбором

В сортировке выбором массив разделяется на отсортированную и необработанную части. Изначально отсортированная часть пустая, но постепенно она увеличивается. Алгоритм производит поиск минимального элемента необработанной части и меняет его местами с первым элементом той же части, после чего считается, что первый элемент обработан (отсортированная часть увеличивается).

Блок-схема сортировки выбором

На блок-схеме приведен пример использования блока «подготовка», а также показано, что в ряде случаев можно описывать алгоритм более «укрупнённо» (не вдаваясь в детали). К сортировке выбором не имеют отношения детали реализации поиска индекса минимального элемента массива, поэтому они могут быть описаны символом вызова внешней процедуры. Если блок-схема алгоритма внешней процедуры отсутствует, не помешает написать к символу вызова комментарий, исключением могут быть функции с говорящими названиями типа swap, sort, … .

На блоге можно найти другие примеры блок-схем:

Часть студентов традиционно пытается рисовать блок-схемы в Microsoft Word, но это оказывается сложно и не удобно. Например, в

MS Word нет стандартного блока для терминатора начала и конца алгоритма (прямоугольник со скругленными краями, а не овал). Наиболее удобными, на мой взгляд, являются утилиты MS Visio и yEd [5], обе они позволяют гораздо больше, чем строить блок-схемы (например рисовать диаграммы UML), но первая является платной и работает только под Windows, вторая бесплатная и кроссплатфомренная. Все блок-схемы в этой статье выполнены с использованием yEd.

Нужны ли блок-схемы? Альтернативы

Частные конторы никакие блок-схемы не используют, в книжках по алгоритмам [6] вместо них применяют словесное описание (псевдокод) как более краткую форму. Возможно блок-схемы применяют на государственных предприятиях, которые должны оформлять документацию согласно требованиям ЕСПД, но есть сомнения — даже для регистрации программы в Государственном реестре программ для ЭВМ никаких блок-схем не требуется.

Тем не менее, рисовать блок-схемы заставляют школьников (примеры из учебников ГОСТ не соответствуют) — выносят вопросы на государственные экзамены (ГИА и ЕГЭ), студентов — перед защитой диплом сдается на нормоконтроль, где проверяется соответствие схем стандартам.

Разработка блок-схем выполняется на этапах проектирования и документирования, согласно каскадной модели разработки ПО, которая сейчас почти не применяется, т.к. сопровождается большими рисками, связанными с ошибками на этапах проектирования.

Появляются подозрения, что система образования прогнила и отстала лет на 20, однако аналогичная проблема наблюдается и за рубежом. Международный стандарт ISO 5807:1985 мало чем отличается от ГОСТ 19.701-90, более нового стандарта за рубежом нет. Там же производится множество программ для выполнения этих самых схем — Dia, MS Visio, yEd, …, а значит списывать их не собираются. Вместо блок-схем иногда применяют диаграммы деятельности UML [6], однако удобнее они оказываются, разве что при изображении параллельных алгоритмов.

Периодически поднимается вопрос о том, что ни блок-схемы, ни UML не нужны, да и документация тоже не нужна. Об этом твердят программисты, придерживающиеся методологии экстремального программирования (XP) [7], ходя даже в их кругу нет единого мнения.

В ряде случаев, программирование невозможно без рисования блок-схем, т.к. это один процесс — существуют визуальные языки программирования, такие как ДРАКОН [8], кроме того, блок-схемы используются для верификации алгоритмов (формального доказательства их корректности) методом индуктивных утверждений Флойда [9].

В общем, единого мнения нет. Очевидно, есть области, в которых без чего-то типа блок-схем обойтись нельзя, но более гибкой альтернативы нет. Для формальной верификации необходимо рисовать подробные блок-схемы, но для проектирования и документирования такие схемы не нужны — я считаю разумным утверждение экстремальных программистов о том, что нужно рисовать лишь те схемы, которые помогают в работе и не требуют больших усилий для поддержания в актуальном состоянии [10].

Список использованных источников:

1. ГОСТ 19.701–90 (ИСО 5807–85) «Единая система программной документа­ции».
2. Алгоритм. Свойства алгоритма \ https://pro-prof.com/archives/578
3. Алгоритмы сортировки слиянием и быстрой сортировки \ https://pro-prof.com/archives/813
4. yEd Graph Editor \ https://www.yworks.com/products/yed
5. Книги: алгоритмы \ https://pro-prof.com/books-algorithms
6. Рамбо Дж., Якобсон А., Буч Г. UML: специальный справочник. -СПб.: Питер, 2002. -656 с.
7. Кент Бек Экстремальное программирование: разработка через тестирование – СПб.: Питер – 2003
8. Визуальный язык ДРАКОН \ https://drakon.su/
9. Шилов Н.В. Верификация шаблонов алгоритмов для метода отката и метода ветвей и границ. Моделирование и анализ информационных систем, ISSN 1818 – 1015, т.18, №4, 2011
10. Брукс Ф., Мифический человеко — месяц или как создаются программные системы. СПб. Символ Плюс, 1999 — 304 с. ил.

15 онлайн-сервисов для создания блок-схем

Любые данные, будь то бытовое планирование на месяц, техническая инструкция или план работы по проекту, должны быть понятными и систематизированными. Не всё можно представить в виде простого текстового описания, списка или рисунка. Поможет в визуализации блок-схема, называемая также флоучартом.

Создать блок-схемы, флоучарты и майндмэпы помогут и простые текстовые и графические редакторы. Но в ряде случаев гораздо удобнее воспользоваться онлайн-сервисами. Во-первых, не нужно засорять память устройства, во-вторых, онлайн-приложения позволяют работать не в одиночку, а командой.

Собрали 15 онлайн-сервисов для создания и редактирования блок-схем.

Самый популярный онлайн-сервис для создания блок-схем. Он бесплатный и обладает хорошим набором инструментов и функций, позволяющих создавать организационные диаграммы, блок-схемы (флоучарты), сетевые диаграммы, UML, принципиальные электросхемы. У сервиса есть 5 готовых шаблонов блок-схем. Понятный интерфейс, поддерживает виртуальные хранилища – Google Drive, OneDrive и DropBox, что даёт возможности нескольким пользователям совместно работать над проектом. Сохранить проект можно в форматах JPG, PNG, SVG, PDF, HTML, XML, можно импортировать файлы в VSDX, и сохранять в собственные форматы других сервисов – Lucidchart и Gliffy.

Для большинства пользователей набора его опций хватает. Тем, кому нужны более широкие возможности, стоит рассмотреть другие варианты.

Этот сервис ориентирован, прежде всего, на веб-разработчиков и дизайнеров, он позволяет проектировать каркасы сайтов и пользовательские потоки. Wireflow прост в управлении, имеет обширную библиотеку элементов, несколько вариантов шаблонов блок-схем. К сожалению, сохранить готовый результат можно только в JPG, что доставляет некоторые неудобства. Но это приложение бесплатно, и со своими задачами оно справляется.

Говоря о блок-схемах, нельзя не вспомнить про Visio. Этот продукт Microsoft создан специально для проработки блок-схем, организационных диаграмм, карт процессов. Кроме этого, с помощью него можно создавать планы зданий и помещений, схемы и инженерные проекты. Вы можете спросить, какое отношение он имеет к онлайн-сервисам. Сама по себе программа Visio – для ПК, но она предусматривает возможность совместной одновременной работы онлайн в Office 365. Блок-схемы в этой системе связаны с базовыми исходными данными таким образом, что обновляются при изменении этих самых данных.

Для тех, кого по каким-то причинам не устраивает Visio, есть вариант, являющийся полноценной его заменой в области создания диаграмм и флоучартов. В приложении есть множество элементов, шаблоны для создания блок-схем и диаграмм (впрочем, можно обойтись без них и создать схему с нуля), в платной версии их ещё больше. Интерфейс приложения интуитивно понятен и прост, с ним разберётся даже начинающий пользователь. Для работы необходим только выход в интернет, есть возможность командной работы (хотя и с ограничениями для бесплатных аккаунтов). Сервис поддерживает импорт файлов Visio (VSDX), Amazon Web Service (AWS) и Omnigraffle, а сохраняет результаты в JPG,PNG, SVG, PDF и Visio. Кроме того, есть приятная возможность сохранять промежуточные версии на облачном сервере.

Бесплатная версия Lucidchart функциональна, но если не хватает расширений – можно оплатить подписку. В их числе: больший объём виртуального хранилища, возможность создания неограниченного количества проектов, добавления ссылок на данные. Стоит платная версия от $5,95 до $20 в месяц.

Cacoo – похожий на Lucidchart сервис, но более специализированный под блок-схемы. Здесь нет лишнего, зато есть множество шаблонов, форм и стрелок на любой вкус. Приложение удобно в управлении, в нём очень хорошо реализованы возможности для командной работы – ведь именно для этого оно и задумывалось. Можно заниматься проектом в режиме реал-тайм, видеть, кто в данный момент работает. Есть чат для обсуждения.

Сервис платный. Стоимость месяца работы в зависимости от тарифа варьируется от $4,95 до $18. Первые 14 дней можно пользоваться бесплатно.

Когда речь заходит о Google Docs, то, наверное, уместнее будет спросить, что же НЕ может этот сервис. Блок-схемы тоже не стали исключениями – их можно создавать в Гугл Документах при помощи функции Google Drawings. Набор функций тут стандартный, управление простое, разобраться с ним легко. Так как сервисы Гугла связаны с Google Диском, то возможность командной работы подразумевается сама собой. Просто создайте проект и отправьте ссылку на него другим участникам, открыв доступ для редактирования. Сохранить результат можно как файл рисунка или SVG, а также опубликовать в сети.

Сервис бесплатный, однако есть ограничения – вам будет доступно всего 15 ГБ на Диске.

Нужно что-то попроще? Тогда Gliffy – это для вас. Приложение не может похвастаться огромным набором функций, но зато в нём есть много шаблонов, оно простое и быстрое. Работает в режиме офлайн. Командная работа поддерживается, вы можете обмениваться своими наработками с коллегами.

Однопользовательская версия стоит $7,99, для команды – $4,99 за каждого пользователя.

Необычный и уникальный сервис, где блок-схемы создаются при помощи текста. Вам не придётся перетаскивать блоки и стрелки, просто наберите текст, используя специальный синтаксис – ключевые слова, хештеги, маркировку. А программа сама построит графическую схему – флоучарт, диаграмму, карту разметки. Коллективная работа поддерживается, все данные сохраняются в облаке.

Сервис платный. Версия Essentials стоит $8, а Premium – от $14 в месяц.

Этот инструмент предназначен специально для MacOS и iOS. Его возможности не ограничиваются простым созданием и редактированием флоучартов, ещё сервис может работать с векторной графикой (например, преобразовывать линии в кривые Безье). Есть возможность вводить команды и редактировать данные с клавиатуры. Продвинутые пользователи могут автоматизировать работу сервиса с помощью JavaScript.

Тарифы сервиса бьют по карманцам – от $50 до $250. Первые 14 дней – бесплатно.

Аналог Visio, подходящий как для онлайн-использования, так и для установки на компьютер под управлением Windows и MacOS. Как и в продукте от Microsoft, здесь можно создавать простые блок-схемы, диаграммы, сложные поэтажные планы зданий. Как и во всех программах подобного типа, есть шаблоны, и здесь их немало – несколько десятков. Сервис обладает мощным функционалом и при этом он прост в управлении.

Стоимость использования сервиса – $15 в месяц.

Очень гибко настраиваемый сервис с сотнями шаблонов и тысячами примеров от самих пользователей. Диаграммы, графики, блок-схемы – здесь найдутся образцы для всего. Кроме прочего, многие элементы «умные» и сами подстраиваются под общий стиль блок-схемы или диаграммы, даже под цветовую гамму. Работать над проектом можно командой в реальном времени, есть возможность комментирования, просмотра истории изменений. Интеграция с Chrome и GSuite тоже является несомненным плюсом.

Работать с Creately можно не только через браузер, есть приложения на ПК и смартфон. Стоимость лицензии – $5 в месяц или $75 бессрочно с каждого пользователя. Но это того стоит.

А этот сервис создан специально для образовательных программ, чтобы, во-первых, преподносить информацию наглядно, а во-вторых, научить студентов структурировать её в блок-схемы (mind map). Помогут в создании схем шаблоны и образцы. Кроме того, можно искать в сети изображения и вставлять их в проект буквально за пару кликов. Есть возможность командной работы и просмотра истории изменений, добавления коротких видео и записи голосовых сообщений.

Сервис интегрирован с GSuite, Google Диском, Office 365, а также с системами управления обучением – Canvas, Blackboard, Schoology, Moodle.

Простой, понятный сервис для создания красивых блок-схем. Набор функций мало отличается от всех вышеперечисленных вариантов, однако Canva может похвастаться возможностью настройки внешнего вида. Фон страницы, шрифт и цвет текстов, добавление изображений – собственных или из огромной библиотеки. Есть даже встроенный фоторедактор. Разумеется, здесь есть и поддержка командной работы. Для работы с мобильных устройств есть приложения как для iOS, так и для Android. Сохранение проектов – в формат PDF.

Сервис бесплатен, но есть премиум-элементы (фото и векторные изображения), они стоят $1 за штуку.

Сервис для создания ментальных карт и диаграмм. У него неплохой функционал, хорошо реализованные возможности командной работы – поддержка мобильной версии, чат и комментирование. Можно добавлять ссылки, изображения и видео, вставлять созданные файлы в свой блог или сайт, просматривать историю изменений, создавать из проекта презентации и слайд-шоу, есть даже функция рисования. Сохранять можно в PNG, PDF, а также программу Word. Сервис интегрируется с приложениями Гугла.

Имеется бесплатный тариф с 3 проектами карт, но есть и платные версии – от $36 за полгода, с более широкими возможностями.

Бесплатный редактор схем и диаграмм со стандартным набором функций. У него есть возможность командной работы с настройками доступа, можно добавлять файлы и следить за историей. Но в приложении отсутствуют шаблоны, нет режима презентации и добавления эффектов. Кроме того, невозможно резервное копирование.

Схемы — урок. Информатика, 6 класс.

В повседневной жизни нас окружает множество разнообразных схем: схемы проезда, схемы дорожных развязок, схема метрополитена, схема расположения мест в зрительном зале, схема движения пригородных электропоездов и многое другое.

Схема — это представление некоторого объекта в общих, главных чертах с помощью условных обозначений. С помощью схемы могут быть представлены и внешний вид объекта, и его структура.

Например, внешний вид зрительного зала:





Представление о внешнем виде квартиры:





Представлена схема метро:

Уменьшенное обобщённое изображение поверхности Земли на плоскости в той или иной системе условных обозначений даёт нам географическая карта. На карте изображён внешний вид территории северо-восточной части Центральной России. На ней показаны древние русские города, образующие знаменитое на весь мир Золотое кольцо.



Представленные схемы являются информационными моделями внешнего вида соответствующих объектов. Они предназначены для того, чтобы у человека была возможность, например, выбрать подходящее место в зрительном зале, оценить размеры и расположение комнат будущей квартиры, разработать маршрут путешествия по Золотому кольцу, добраться до Бородинского поля и т. д.



Для этих моделей большое значение имеет соблюдение масштаба. Для схемы проезда и карты также значение имеет соблюдение ориентации по сторонам света. Но, несмотря на точность рассмотренных информационных моделей, более подробные сведения об изображённых на них объектах (местах в зале, домах, дорогах, городах) из них получить нельзя.



Схема как информационная модель не претендует на полноту предоставления информации об объекте. С помощью особых приёмов и графических обозначений на ней более рельефно выделяется один или несколько признаков рассматриваемого объекта.



Например, туристический маршрут «Золотое кольцо России» более образно запечатлён на схеме:





Здесь не полностью выдержан масштаб, но зато акцентировано внимание на городах, образующих Золотое кольцо, и их достопримечательностях.

Чертежи — условные графические изображения предметов с точным соотношением их размеров, получаемые методом проецирования.

Рисунок содержит изображения, размерные числа, текст. Изображения дают представления о геометрической форме детали, числа — о величине детали и её частей, надписи — о названии, масштабе, в котором выполнены изображения, материале, из которого изготовлена деталь.



Источники:

Босова Л. Л., Информатика и ИКТ: учебник для 6 класса. М.: БИНОМ. Лаборатория знаний, 100 с.

Сервисы создания блок-схем и онлайн диаграмм

Облачные конструкторы для создания схем, интеллект-карт, блок-схем, каркасных моделей и диаграмм. Сервисы с уже готовыми шаблонами c наглядным представлением информации или больших объёмов данных для научных, образовательных и бизнес-задач. Возможность добавление и изменение элементов для создаваемой графики простым перетаскиванием. Предлагается совместная работа над диаграммами и графиками, а также сохранение в различных форматах.

Подбор по параметрам

Lucidchart Профессиональный аккаунт Есть бесплатный тариф Актуальная информация

Решение для визуальной коммуникации с помощью блок-схем, диаграмм, UML и ER-моделей

Draw.io Есть бесплатный тариф Мы используем этот сервис в Startpack и рекомендуем его

Бесплатный онлайн-сервис для создания диаграмм и блок-схем, самых разных форм и структур.

Canva Есть бесплатный тариф

Сервис для создания графического дизайна, документов и видео.

Веб-сервис для построения диаграмм связей, совместной работы над ними, в том числе с мобильных устройств, и презентации созданных объектов.

Mind42 Есть бесплатный тариф

Бесплатный веб-сервис создания интеллект-карт.

Бесплатный сервис для создания схем и диаграмм.

Gliffy Есть бесплатный тариф

Онлайн-сервис для создания блок-схем, организационных диаграмм, UML-диаграмм, сетевых диаграмм, каркасных моделей и многого другого.

Mindomo Есть бесплатный тариф

Онлайн-сервис для создания мощных диаграмм связей, или «карт разума».

Cacoo Есть бесплатный тариф

Онлайн-сервис, призванный помочь создавать интерактивные схемы совместно с коллегами и друзьями в режиме реального времени.

Онлайн-сервис, который позволяет создавать, редактировать и совместно использовать схемы в Интернете.

Сервис для моделирования и симуляции бизнеса, повышения эффективности и расчёта стоимости бизнес-процессов.

Creately Есть бесплатный тариф

Онлайн-сервис с настольными клиентами для совместного составления диаграмм, рисования блок-схем, макетов и много другого.

Создание таймлайнов онлайн.

Goalton Есть бесплатный тариф

Инструменты управления в одном сервисе: диаграммы связей, outliner, канбан, список дел, управление задачами.

FlowMapp Есть бесплатный тариф

Сбор и организация требований к разработке веб-сайтов при помощи интерактивной карты сайта.

ESK.ONE Есть бесплатный тариф

Онлайн-сервис для создания прототипов сайтов и интерфейсов, блок-схем и ментальных карт

STORM Есть бесплатный тариф

Сервис для совместной работы над диаграммами бизнес-процессов в нотации BPMN. Как Google docs, только для бизнес-процессов.

Бесплатный сервис для создания и публикации онлайн-диаграмм. Система обладает поддержкой множества типов диаграмм, включая столбчатые, круговые, линейные, пузырьковые и радиальные диаграммы.

XMind Есть бесплатный тариф

Сервис для проведения мозговых штурмов и формирования интеллект-карт. Он позволяет управлять идеями, организовывать их, создавать диаграммы и работать над ними с коллегами.

Coggle Есть бесплатный тариф

Сервис обмена данными и совместного построения диаграмм связей.

MindMup Есть бесплатный тариф

Бесплатный сервис для создания диаграмм связей и схем.

Сервис для создания диаграмм, блок-схем, планов.

Бесплатный редактор интеллект-карт для бизнеса.

Bubbl Есть бесплатный тариф

Онлайн-сервис создания интеллект-карт и проведения мозгового штурма.

Infogram Есть бесплатный тариф

Создание инфографики, схем и карт.

Plotly Есть бесплатный тариф

Создание схем, диаграмм, дэшбордов.

Comapping Есть бесплатный тариф

Сервис для создания интеллект-карт, проведения мозговых штурмов, планирования событий, обучения.

Highcharts Есть бесплатный тариф

Сервис создания интерактивных схем для веб-страниц.

RAWGraphs Есть бесплатный тариф

Сервис преобразования таблиц и данных в визуальный контент.

ChartGo Есть бесплатный тариф

Сервис для создания многофункциональных и цветных диаграмм с руководством по работе и демо-роликами для быстрого обучения.

Сервис для создания диаграмм из текста.

ChartGizmo Есть бесплатный тариф

Сервис для построения схем. С помощью него можно создавать диаграммы для сайта, блога и социальных сетей. Он помогает визуализировать финансовые, научные и другие типы данных.

Инструмент для создания пользовательских историй.

Vecta Есть бесплатный тариф

Сервис для командного создания диаграмм с расширенным SVG-редактором.

Zenobase Есть бесплатный тариф

Сервис для хранения, агрегации и визуализации данных.

Надежная телефония для бизнеса, помогает управлять обращениями Клиентов и работой сотрудников. Включает в себя: Интеграцию с 1С; Онлайн мониторинг и управление звонками; BI инструменты, дашборды для контроля и качества.

Сервис для визуализации и публикации данных.

Подбор по параметрам

примеры, элементы, построение. Блок-схемы алгоритмов :: SYL.ru

В этой статье будут рассмотрены примеры блок-схем, которые могут встретиться вам в учебниках по информатике и другой литературе. Блок-схема представляет собой алгоритм, по которому решается какая-либо задача, поставленная перед разработчиком. Сначала нужно ответить на вопрос, что такое алгоритм, как он представляется графически, а самое главное – как его решить, зная определенные параметры. Нужно сразу отметить, что алгоритмы бывают нескольких видов.

Что такое алгоритм?

Это слово ввел в обиход математик Мухаммед аль-Хорезми, который жил в период 763-850 года. Именно он является человеком, который создал правила выполнения арифметических действий (а их всего четыре). А вот ГОСТ от 1974 года, который гласит, что:

Алгоритм – это точное предписание, которое определяет вычислительный процесс. Причем имеется несколько переменных с заданными значениями, которые приводят расчеты к искомому результату.

Алгоритм позволяет четко указать исполнителю выполнять строгую последовательность действий, чтобы решить поставленную задачу и получить результат. Разработка алгоритма – это разбивание одной большой задачи на некую последовательность шагов. Причем разработчик алгоритма обязан знать все особенности и правила его составления.

Особенности алгоритма

Всего можно выделить восемь особенностей алгоритма (независимо от его вида):

1. Присутствует функция ввода изначальных данных.
2. Есть вывод некоего результата после завершения алгоритма. Нужно помнить, что алгоритм нужен для того, чтобы достичь определенной цели, а именно – получить результат, который имеет прямое отношение к исходным данным.
3. У алгоритма должна быть структура дискретного типа. Он должен представляться последовательными шагами. Причем каждый следующий шаг может начаться только после завершения предыдущего.
4. Алгоритм должен быть однозначным. Каждый шаг четко определяется и не допускает произвольной трактовки.
5. Алгоритм должен быть конечным – необходимо, чтобы он выполнялся за строго определенное количество шагов.
6. Алгоритм должен быть корректным – задавать исключительно верное решение поставленной задачи.
7. Общность (или массовость) – он должен работать с различными исходными данными.
8. Время, которое дается на решение алгоритма, должно быть минимальным. Это определяет эффективность решения поставленной задачи.

А теперь, зная, какие существуют блок-схемы алгоритмов, можно приступить к рассмотрению способов их записи. А их не очень много.

Словесная запись

Такая форма, как правило, применяется при описании порядка действий для человека: «Пойди туда, не знаю куда. Принеси то, не знаю что».

Конечно, это шуточная форма, но суть понятна. В качестве примера можно привести еще, например, привычную запись на стеклах автобусов:«При аварии выдернуть шнур, выдавить стекло».

Здесь четко ставится условие, при котором нужно выполнить два действия в строгой последовательности. Но это самые простые алгоритмы, существуют и более сложные. Иногда используются формулы, спецобозначения, но при обязательном условии – исполнитель должен все понимать.

Допускается изменять порядок действий, если необходимо вернуться, например, к предыдущей операции либо обойти какую-то команду при определенном условии. При этом команды желательно нумеровать и обязательно указывается команда, к которой происходит переход: «Закончив все манипуляции, повторяете пункты с 3 по 5».

Запись в графической форме

В этой записи участвуют элементы блок-схем. Все элементы стандартизированы, у каждой команды имеется определенная графическая запись. А конкретная команда должна записываться внутри каждого из блоков обычным языком или математическими формулами. Все блоки должны соединяться линиями – они показывают, какой именно порядок у выполняемых команд. Собственно, этот тип алгоритма более подходит для использования в программном коде, нежели словесный.

Запись на языках программирования

В том случае, если алгоритм необходим для того, чтобы задачу решала программа, установленная на ПК, то нужно его записывать специальным кодом. Для этого существует множество языков программирования. И алгоритм в этом случае называется программой.

Блок-схемы

Блок-схема – это представление алгоритма в графической форме. Все команды и действия представлены геометрическими фигурами (блоками). Внутри каждой фигуры вписывается вся информация о тех действиях, которые нужно выполнить. Связи изображены в виде обычных линий со стрелками (при необходимости).

Для оформления блок-схем алгоритмов имеется ГОСТ 19.701-90. Он описывает порядок и правила создания их в графической форме, а также основные методы решения. В этой статье приведены основные элементы блок-схем, которые используются при решении задач, например, по информатике. А теперь давайте рассмотрим правила построения.

Основные правила составления блок-схемы

Можно выделить такие особенности, которые должны быть у любой блок-схемы:

1. Обязательно должно присутствовать два блока – «Начало» и «Конец». Причем в единичном экземпляре.
2. От начального блока до конечного должны быть проведены линии связи.
3. Из всех блоков, кроме конечного, должны выходить линии потока.
4. Обязательно должна присутствовать нумерация всех блоков: сверху вниз, слева направо. Порядковый номер нужно проставлять в левом верхнем углу, делая разрыв начертания.
5. Все блоки должны быть связаны друг с другом линиями. Именно они должны определять последовательность, с которой выполняются действия. Если поток движется снизу вверх или справа налево (другими словами, в обратном порядке), то обязательно рисуются стрелки.
6. Линии делятся на выходящие и входящие. При этом нужно отметить, что одна линия является для одного блока выходящей, а для другого входящей.
7. От начального блока в схеме линия потока только выходит, так как он является самым первым.
8. А вот у конечного блока имеется только вход. Это наглядно показано на примерах блок-схем, которые имеются в статье.
9. Чтобы проще было читать блок-схемы, входящие линии изображаются сверху, а исходящие снизу.
10. Допускается наличие разрывов в линиях потока. Обязательно они помечаются специальными соединителями.
11. Для облегчения блок-схемы разрешается всю информацию прописывать в комментариях.

Графические элементы блок-схем для решения алгоритмов представлены в таблице:

Линейный тип алгоритмов

Это самый простой вид, который состоит из определенной последовательности действий, они не зависят от того, какие данные вписаны изначально. Есть несколько команд, которые выполняются однократно и только после того, как будет сделана предшествующая. Линейная блок-схема выглядит таким образом:

Причем связи могут идти как сверху вниз, так и слева направо. Используется такая блок-схема для записи алгоритмов вычислений по простым формулам, у которых не имеется ограничений на значения переменных, входящих в формулы для расчета. Линейный алгоритм – это составная часть сложных процессов вычисления.

Разветвляющиеся алгоритмы

Блок-схемы, построенные по таким алгоритмам, являются более сложными, нежели линейные. Но суть не меняется. Разветвляющийся алгоритм – это процесс, в котором дальнейшее действие зависит от того, как выполняется условие и какое получается решение. Каждое направление действия – это ветвь.

На схемах изображаются блоки, которые называются «Решение». У него имеется два выхода, а внутри прописывается логическое условие. Именно от того, как оно будет выполнено, зависит дальнейшее движение по схеме алгоритма. Можно разделить разветвляющиеся алгоритмы на три группы:

1. «Обход» – при этом одна из веток не имеет операторов. Другими словами, происходит обход нескольких действий другой ветки.
2. «Разветвление» – каждая ветка имеет определенный набор выполняемых действий.
3. «Множественный выбор» – это разветвление, в котором есть несколько веток и каждая содержит в себе определенный набор выполняемых действий. Причем есть одна особенность – выбор направления напрямую зависит от того, какие заданы значения выражений, входящих в алгоритм.

Это простые алгоритмы, которые решаются очень просто. Теперь давайте перейдем к более сложным.

Циклический алгоритм

Здесь все предельно понятно – циклическая блок-схема представляет алгоритм, в котором многократно повторяются однотипные вычисления. По определению, цикл – это определенная последовательность каких-либо действий, выполняемая многократно (более, чем один раз). И можно выделить несколько типов циклов:

1. У которых известно число повторений действий (их еще называют циклами со счетчиком).
2. У которых число повторений неизвестно – с постусловием и предусловием.

Независимо от того, какой тип цикла используется для решения алгоритма, у него обязательно должна присутствовать переменная, при помощи которой происходит выход. Именно она определяет количество повторений цикла. Рабочая часть (тело) цикла – это определенная последовательность действий, которая выполняется на каждом шаге. А теперь более детально рассмотрим все типы циклов, которые могут встретиться при составлении алгоритмов и решении задач по информатике.

Циклы со счетчиками

На рисунке изображена простая блок-схема, в которой имеется цикл со счетчиком. Такой тип алгоритмов показывает, что заранее известно количество повторений данного цикла. И это число фиксировано. При этом переменная, считающая число шагов (повторений), так и называется – счетчик. Иногда в учебниках можно встретить иные определения – параметр цикла, управляющая переменная.

Блок-схема очень наглядно иллюстрирует, как работает цикл со счетчиком. Прежде чем приступить к выполнению первого шага, нужно присвоить начальное значение счетчику – это может быть любое число, оно зависит от конкретного алгоритма. В том случае, когда конечное значение меньше величины счетчика, начнет выполняться определенная группа команд, которые составляют тело цикла.

После того, как тело будет выполнено, счетчик меняется на величину шага счетчика, обозначенную буквой h. В том случае, если значение, которое получится, будет меньше конечного, цикл будет продолжаться. И закончится он лишь в тогда, когда конечное значение будет меньше, чем счетчик цикла. Только в этом случае произойдет выполнение того действия, которое следует за циклом.

Обычно в обозначениях блок-схем используется блок, который называется «Подготовка». В нем прописывается счетчик, а затем указываются такие данные: начальное и конечное значения, шаг изменения. На блок-схеме это параметры I н, Ik и h, соответственно. В том случае, когда h=1, величину шага не записывают. В остальных случаях делать это обязательно. Необходимо придерживаться простого правила – линия потока должна входить сверху. А линия потока, которая выходит снизу (или справа, в зависимости от конкретного алгоритма), должна показывать переход к последующему оператору.

Теперь вы полностью изучили описание блок-схемы, изображенной на рисунке. Можно перейти к дальнейшему изучению. Когда используется цикл со счетчиком, требуется соблюдать определенные условия:

1. В теле не разрешается изменять (принудительно) значение счетчика.
2. Запрещено передавать управление извне оператору тела. Другими словами, войти в цикл можно только из его начала.

Циклы с предусловием

Этот тип циклов применяется в тех случаях, когда количество повторений заранее неизвестно. Цикл с предусловием – это тип алгоритма, в котором непосредственно перед началом выполнения тела осуществляется проверка условия, при котором допускается переход к следующему действию. Обратите внимание на то, как изображаются элементы блок-схемы.

В том случае, когда условие выполняется (утверждение истинно), происходит переход к началу тела цикла. Непосредственно в нем изменяется значение хотя бы одной переменной, влияющей на значение поставленного условия. Если не придерживаться этого правила, получим «зацикливание». В том случае, если после следующей проверки условия выполнения тела цикла оказывается, что оно ложное, то происходит выход.

В блок-схемах алгоритмов допускается осуществлять проверку не истинности, а ложности начального условия. При этом из цикла произойдет выход только в том случае, если значение условия окажется истинным. Оба варианта правильные, их использование зависит от того, какой конкретно удобнее использовать для решения той или иной задачи. Такой тип цикла имеет одну особенность – тело может не выполниться в случае, когда условие ложно или истинно (в зависимости от варианта, который применяется для решения алгоритма).

Ниже приведена блок-схема, которая описывает все эти действия:

Если внимательно присмотреться, то этот вид циклов чем-то похож на предыдущий. Самостоятельно построить блок-схему, описывающую этот цикл, мы сейчас и попробуем. Особенность заключается в том, что неизвестно заранее число повторений. А условие задается уже после того, как произошел выход из тела. Отсюда видно, что тело, независимо от решения, будет выполняться как минимум один раз. Для наглядности взгляните на блок-схему, описывающую выполнение условия и операторов:

Ничего сложного в построении алгоритмов с циклами нет, достаточно в них только один раз разобраться. А теперь перейдем к более сложным конструкциям.

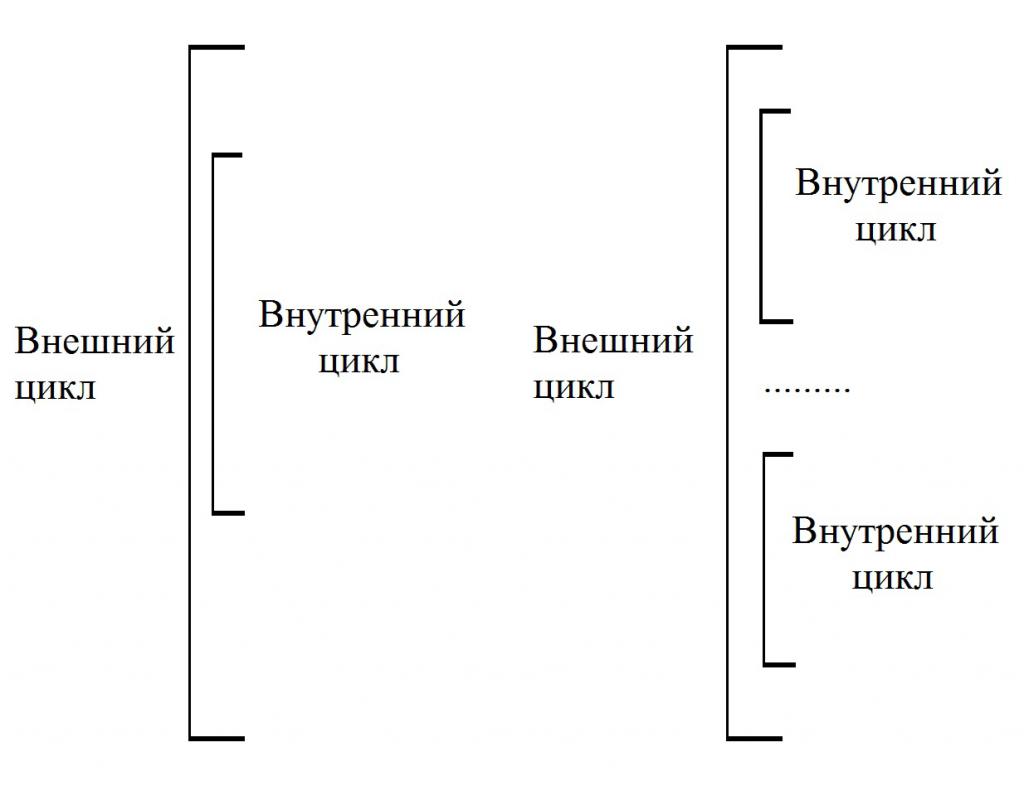

Сложные циклы

Сложные – это такие конструкции, внутри которых есть один или больше простых циклов. Иногда их называют вложенными. При этом те конструкции, которые охватывают иные циклы, называют «внешними». А те, которые входят в конструкцию внешних – внутренними. При выполнении каждого шага внешнего цикла происходит полная прокрутка внутреннего, как представлено на рисунке:

Вот и все, вы рассмотрели основные особенности построения блок-схем для решения алгоритмов, знаете принципы и правила. Теперь можно рассмотреть конкретные примеры блок-схем из жизни. Например, в психологии такие конструкции используются для того, чтобы человек решил какой-то вопрос:

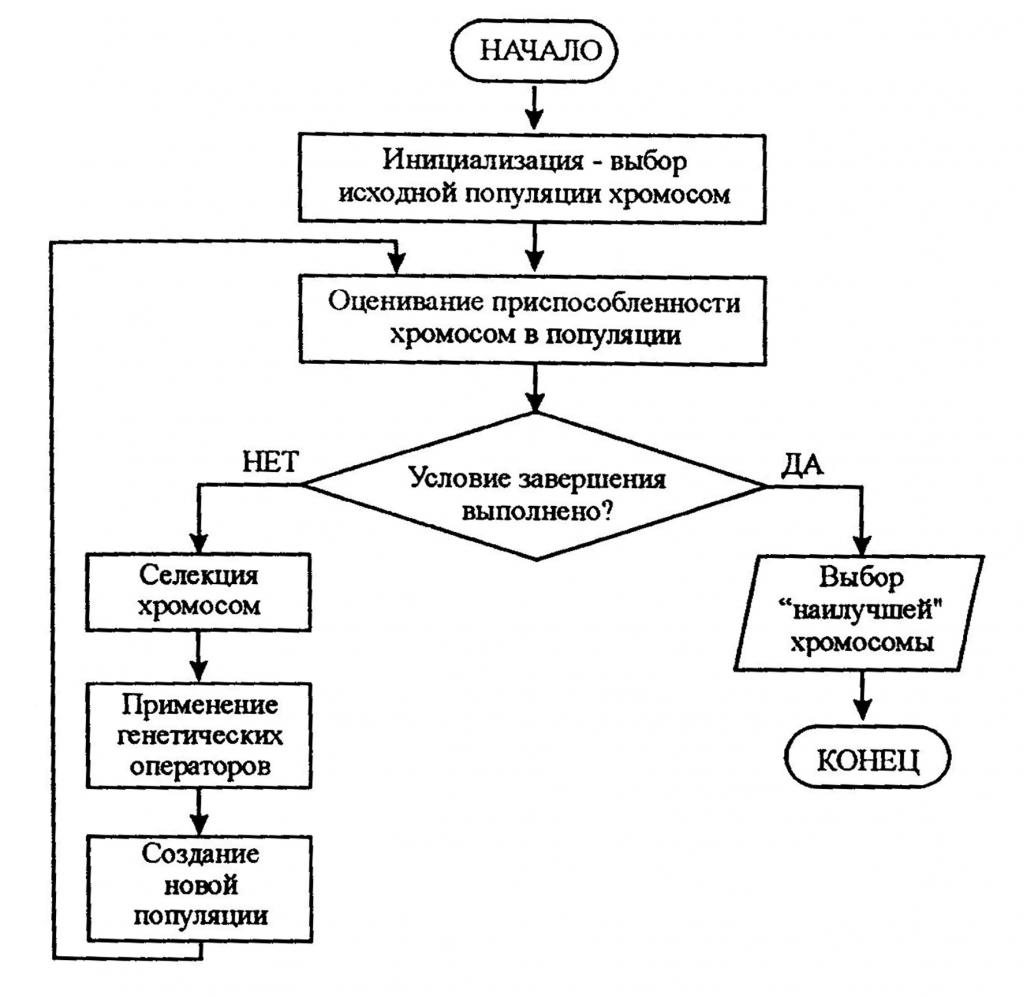

Или пример из биологии для решения поставленной задачи:

Решение задач с блок-схемами

А теперь рассмотрим примеры задач с блок-схемами, которые могут попасться в учебниках информатики. Например, задана блок-схема, по которой решается какой-то алгоритм:

При этом пользователь самостоятельно вводит значения переменных. Допустим, х=16, а у=2. Процесс выполнения такой:

1. Производится ввод значений х и у.
2. Выполняется операция преобразования: х=√16=4.
3. Выполняется условие: у=у²=4.
4. Производится вычисление: х=(х+1)=(4+1)=5.
5. Дальше вычисляется следующая переменная: у=(у+х)=(5+4)=9.
6. Выводится решение: у=9.

На этом примере блок-схемы по информатике хорошо видно, как происходит решение алгоритма. Нужно обратить внимание на то, что значения х и у задаются на начальном этапе и они могут быть любыми.

6 сервисов для работы с блок-схемами

Зачастую, чтобы лучше понять задачу и быстрее ее реализовать, используют различные схемы, таблицы и диаграммы. В нашей подборке 6 сервисов для работы с ними.

Чтобы упростить процесс объяснения и разработки очень удобно использовать блок-схемы. Блок-схема – один из типов схем, который позволяет описать алгоритмы или процессы. Они часто используются для работы со сложными задачами, состоящими из множества пунктов. Мы сделали подборку из 6 инструментов, которые помогут вам создать такие схемы. Для работы с большинством из них оплата не потребуется.

Этот сервис позволит создавать не только блок-схемы, но и UML, диаграммы сущность-связь, сетевые диаграммы, электрические схемы, каркасные схемы и модели. Интуитивный интерфейс и большая библиотека элементов позволят работать легко и комфортно. Важно также и то, что над одним проектом могут работать сразу несколько человек. Результат можно сохранить в форматах PNG/JPG/XML/SVG/PDF. Имеется интеграция с Google Drive.

Gliffy предоставляет схожий набор инструментов и возможностей: большая библиотека элементов, удобный интерфейс, возможность коллективной работы, интеграция с Google Drive, работа с документами Visio, готовые цветовые темы для проектов.

Программа имеет простой и понятный UI, работает в браузере, есть возможность работы в команде. Также, добавив ссылки, можно объединять несколько проектов в один.

Онлайн-сервис, который облегчит создание скетчей и диаграмм. Совместим с G Suite и документами Microsoft Visio. После окончания работы можно экспортировать файл в различных форматах, либо отправить на публикацию.

Программа позволяет создавать мокапы, диаграммы, различные схемы. Имеется обширная библиотека элементов, с помощью которых можно создать любой проект. Приложение требует установки на компьютер, к тому же платное, однако можно воспользоваться пробным периодом web-версии.

Всем известный сервис от Google. Программа также работает онлайн и не требует ничего кроме компьютера и доступа в Интернет. Все проекты сохраняются на сервере компании и при необходимости могут быть экспортированы в файл.

Также рекомендуем:

Более 100 полезных сервисов для разработки на все случаи жизни
67 инструментов для веб-разработчика на все случаи жизни

Как создавать понятные логические (L3) схемы сети / Хабр

Cамая большая проблема, с которой я сталкиваюсь при работе с сетями предприятий — это отсутствие чётких и понятных логических схем сети. В большинстве случаев я сталкиваюсь с ситуациями, когда заказчик не может предоставить никаких логических схем или диаграмм. Сетевые диаграммы (далее L3-схемы) являются чрезвычайно важными при решении проблем, либо планировании изменений в сети предприятия. Логические схемы во многих случаях оказываются более ценными, чем схемы физических соединений. Иногда мне встречаются «логически-физически-гибридные» схемы, которые практически бесполезны. Если вы не знаете логическую топологию вашей сети, вы слепы. Как правило, умение изображать логическую схему сети не является общим навыком. Именно по этой причине я пишу эту статью про создание чётких и понятных логических схем сети.

Какая информация должна быть представлена на L3-схемах?

Для того, чтобы создать схему сети, вы должны иметь точное представление о том, какая информация должна присутствовать и на каких именно схемах. В противном случае вы станете смешивать информацию и в итоге получится очередная бесполезная «гибридная» схема. Хорошие L3-схемы содержат следующую информацию:

• подсети

  • VLAN ID (все)
  • названия VLAN’ов
  • сетевые адреса и маски (префиксы)


• L3-устройства

  • маршрутизаторы, межсетевые экраны (далее МСЭ) и VPN-шлюзы (как минимум)
  • наиболее значимые серверы (например, DNS и пр.)
  • ip-адреса этих серверов
  • логические интерфейсы


• информацию протоколов маршрутизации

Какой информации НЕ должно быть на L3-схемах?

Перечисленной ниже информации не должно быть на сетевых схемах, т.к. она относится к другим уровням [модели OSI, прим. пер.] и, соответственно, должна быть отражена на других схемах:

• вся информация L2 и L1 (в общем случае)
• L2-коммутаторы (может быть представлен только интерфейс управления)
• физические соединения между устройствами

Используемые обозначения

Как правило, на логических схемах используются логические символы. Большинство из них не требуют пояснений, но т.к. я уже видел ошибки их применения, то позволю себе остановиться и привести несколько примеров:

• Подсеть, представленная как трубка или линия:


• VRF или другая не известная точно зона представляется в виде облака:




Какая информация необходима для создания L3-схемы?

Для того, чтобы создать логическую схему сети, понадобится следующая информация:

• Схема L2 (или L1) — представление физических соединений между устройствами L3 и коммутаторами
• Конфигурации устройств L3 — текстовые файлы либо доступ к GUI, и т.д.
• Конфигурации устройств L2 — текстовые файлы либо доступ к GUI, и т.д.

Пример

В данном примере мы будем использовать простую сеть. В ней будут присутствовать коммутаторы Cisco и МСЭ Juniper Netscreen. Нам предоставлена схема L2, также как и конфигурационные файлы большинства представленных устройств. Конфигурационные файлы пограничных маршрутизаторов ISP не предоставлены, т.к. в реальной жизни такую информацию ISP не передаёт. Ниже представлена L2-топология сети:

А здесь представлены файлы конфигурации устройств. Оставлена только необходимая информация:

asw1

!
vlan 210
name Servers1
!
vlan 220
name Servers2
!
vlan 230
name Servers3
!
vlan 240
name Servers4
!
vlan 250
name In-mgmt
!
interface GigabitEthernet0/1
switchport mode trunk
switchport trunk encapsulation dot1q
!
interface GigabitEthernet0/2
switchport mode trunk
switchport trunk encapsulation dot1q
!
interface vlan 250
ip address 192.168.10.11 255.255.255.128
!
ip default-gateway 192.168.10.1

asw2

!
vlan 210
name Servers1
!
vlan 220
name Servers2
!
vlan 230
name Servers3
!
vlan 240
name Servers4
!
vlan 250
name In-mgmt
!
interface GigabitEthernet0/1
switchport mode trunk
switchport trunk encapsulation dot1q
!
interface GigabitEthernet0/2
switchport mode trunk
switchport trunk encapsulation dot1q
!
interface vlan 250
ip address 192.168.10.12 255.255.255.128
!
ip default-gateway 192.168.10.1

asw3

!
vlan 210
name Servers1
!
vlan 220
name Servers2
!
vlan 230
name Servers3
!
vlan 240
name Servers4
!
vlan 250
name In-mgmt
!
interface GigabitEthernet0/1
switchport mode trunk
switchport trunk encapsulation dot1q
!
interface GigabitEthernet0/2
switchport mode trunk
switchport trunk encapsulation dot1q
!
interface vlan 250
ip address 192.168.10.13 255.255.255.128
!
ip default-gateway 192.168.10.1

csw1

!
vlan 200
name in-transit
!
vlan 210
name Servers1
!
vlan 220
name Servers2
!
vlan 230
name Servers3
!
vlan 240
name Servers4
!
vlan 250
name In-mgmt
!
interface GigabitEthernet0/1
switchport mode trunk
switchport trunk encapsulation dot1q
!
interface GigabitEthernet0/2
switchport mode trunk
switchport trunk encapsulation dot1q
channel-group 1 mode active
!
interface GigabitEthernet0/3
switchport mode trunk
switchport trunk encapsulation dot1q
channel-group 1 mode active
!
interface GigabitEthernet0/4
switchport mode trunk
switchport trunk encapsulation dot1q
!
interface GigabitEthernet0/5
switchport mode trunk
switchport trunk encapsulation dot1q
!
interface GigabitEthernet0/6
switchport mode trunk
switchport trunk encapsulation dot1q
!
interface Port-channel 1
switchport mode trunk
switchport trunk encapsulation dot1q
!
interface vlan 200
ip address 10.0.0.29 255.255.255.240
standby 1 ip 10.0.0.28
!
interface vlan 210
ip address 192.168.0.2 255.255.255.128
standby 2 ip 192.168.0.1
!
interface vlan 220
ip address 192.168.0.130 255.255.255.128
standby 3 ip 192.168.0.129
!
interface vlan 230
ip address 192.168.1.2 255.255.255.128
standby 4 ip 192.168.1.1
!
interface vlan 240
ip address 192.168.1.130 255.255.255.128
standby 5 ip 192.168.1.129
!
interface vlan 250
ip address 192.168.10.2 255.255.255.128
standby 6 ip 192.168.10.1
!
ip route 0.0.0.0 0.0.0.0 10.0.0.17

csw2

!
vlan 200
name in-transit
!
vlan 210
name Servers1
!
vlan 220
name Servers2
!
vlan 230
name Servers3
!
vlan 240
name Servers4
!
vlan 250
name In-mgmt
!
interface GigabitEthernet0/1
switchport mode trunk
switchport trunk encapsulation dot1q
!
interface GigabitEthernet0/2
switchport mode trunk
switchport trunk encapsulation dot1q
channel-group 1 mode active
!
interface GigabitEthernet0/3
switchport mode trunk
switchport trunk encapsulation dot1q
channel-group 1 mode active
!
interface GigabitEthernet0/4
switchport mode trunk
switchport trunk encapsulation dot1q
!
interface GigabitEthernet0/5
switchport mode trunk
switchport trunk encapsulation dot1q
!
interface GigabitEthernet0/6
switchport mode trunk
switchport trunk encapsulation dot1q
!
interface Port-channel 1
switchport mode trunk
switchport trunk encapsulation dot1q
!
interface vlan 200
ip address 10.0.0.30 255.255.255.240
standby 1 ip 10.0.0.28
!
interface vlan 210
ip address 192.168.0.3 255.255.255.128
standby 2 ip 192.168.0.1
!
interface vlan 220
ip address 192.168.0.131 255.255.255.128
standby 3 ip 192.168.0.129
!
interface vlan 230
ip address 192.168.1.3 255.255.255.128
standby 4 ip 192.168.1.1
!
interface vlan 240
ip address 192.168.1.131 255.255.255.128
standby 5 ip 192.168.1.129
!
interface vlan 250
ip address 192.168.10.3 255.255.255.128
standby 6 ip 192.168.10.1
!
ip route 0.0.0.0 0.0.0.0 10.0.0.17

fw1

set interface ethernet0/1 zone untrust
set interface ethernet0/1.101 tag 101 zone dmz
set interface ethernet0/1.102 tag 102 zone mgmt
set interface ethernet0/2 zone trust
set interface ethernet0/1 ip 10.0.0.1/28
set interface ethernet0/1 manage-ip 10.0.0.2
set interface ethernet0/1.101 ip 10.0.0.33/28
set interface ethernet0/1.102 ip 10.0.0.49/28
set interface ethernet0/2 ip 10.0.0.17/28
set interface ethernet0/2 manage-ip 10.0.0.18
set vrouter trust-vr route 0.0.0.0/0 interface ethernet0/1 gateway 10.0.0.12

fw2

set interface ethernet0/1 zone untrust
set interface ethernet0/1.101 tag 101 zone dmz
set interface ethernet0/1.102 tag 102 zone mgmt
set interface ethernet0/2 zone trust
set interface ethernet0/1 ip 10.0.0.1/28
set interface ethernet0/1 manage-ip 10.0.0.3
set interface ethernet0/1.101 ip 10.0.0.33/28
set interface ethernet0/1.102 ip 10.0.0.49/28
set interface ethernet0/2 ip 10.0.0.17/28
set interface ethernet0/2 manage-ip 10.0.0.19
set vrouter trust-vr route 0.0.0.0/0 interface ethernet0/1 gateway 10.0.0.12

outsw1

!
vlan 100
name Outside
!
vlan 101
name DMZ
!
vlan 102
name Mgmt
!
interface GigabitEthernet1/0
description To-Inet-rtr1
switchport mode access
switchport access vlan 100
!
interface GigabitEthernet1/1
switchport mode trunk
switchport trunk encapsulation dot1q
!
interface GigabitEthernet1/3
switchport mode trunk
switchport trunk encapsulation dot1q
channel-group 1 mode active
!
interface GigabitEthernet1/4
switchport mode trunk
switchport trunk encapsulation dot1q
channel-group 1 mode active
!
interface Port-channel 1
switchport mode trunk
switchport trunk encapsulation dot1q
!
interface vlan 102
ip address 10.0.0.50 255.255.255.240
!
ip default-gateway 10.0.0.49

outsw2

!
vlan 100
name Outside
!
vlan 101
name DMZ
!
vlan 102
name Mgmt
!
interface GigabitEthernet1/0
description To-Inet-rtr2
switchport mode access
switchport access vlan 100
!
interface GigabitEthernet1/1
switchport mode trunk
switchport trunk encapsulation dot1q
!
interface GigabitEthernet1/3
switchport mode trunk
switchport trunk encapsulation dot1q
channel-group 1 mode active
!
interface GigabitEthernet1/4
switchport mode trunk
switchport trunk encapsulation dot1q
channel-group 1 mode active
!
interface Port-channel 1
switchport mode trunk
switchport trunk encapsulation dot1q
!
interface vlan 102
ip address 10.0.0.51 255.255.255.240
!
ip default-gateway 10.0.0.49

Сбор информации и её визуализация

Хорошо. Теперь, когда мы имеем всю необходимую информацию, можно приступать к визуализации.

Процесс отображения шаг за шагом

1. Сбор информации:

   1. Для начала откроем файл конфигурации (в данном случае ASW1).
   2. Возьмём оттуда каждый ip-адрес из разделов интерфейсов. В данном случае есть только один адрес (192.168.10.11) с маской 255.255.255.128. Имя интерфейса — vlan250, и имя vlan 250 — In-mgmt.
   3. Возьмём все статические маршруты из конгфигурации. В данном случае есть только один (ip default-gateway), и он указывает на 192.168.10.1.


2. Отображение:

   1. Теперь давайте отобразим информацию, которую мы собрали. Во-первых, нарисуем устройство ASW1. ASW1 является коммутатором, поэтому используем символ коммутатора.
   2. Нарисуем подсеть (трубку). Назначим ей имя In-mgmt, VLAN-ID 250 и адрес 192.168.10.0/25.
   3. Соединим ASW1 и подсеть.
   4. Вставляем текстовое поле между символами ASW1 и подсети. Отобразим в нём имя логического интерфейса и ip-адрес. В данном случае имя интерфейса будет vlan250, и последний октет ip-адреса — .11 (это является общей практикой — отображать только последний октет ip-адреса, т.к. ip-адрес сети уже присутствует на схеме).
   5. Также в сети In-mgmt есть другое устройство. Или, как минимум, должно быть. Нам ещё неизвестно имя этого устройства, но его IP-адрес 192.168.10.1. Мы узнали это потому, что ASW1 указывает на этот адрес как на шлюз по-умолчанию. Поэтому давайте отобразим это устройство на схеме и дадим ему временное имя «??». Также добавим его адрес на схему — .1 (кстати, я всегда выделяю неточную/неизвестную информацию красным цветом, чтобы глядя на схему можно было сразу понять, что на ней требует уточнения).



На этом этапе мы получаем схему, подобную этой:

Повторите этот процесс шаг за шагом для каждого сетевого устройства. Соберите всю информацию, относящуюся к IP, и отобразите на этой же схеме: каждый ip-адрес, каждый интерфейс и каждый статический маршрут. В процессе ваша схема станет очень точной. Убедитесь, что устройства, которые упомянуты, но пока неизвестны, отображены на схеме. Точно так же, как мы делали ранее с адресом 192.168.10.1. Как только вы выполните всё перечисленное для всех известных сетевых устройств, можно начать выяснение неизвестной информации. Вы можете использовать для этого таблицы MAC и ARP (интересно, стоит ли писать следующий пост, рассказывающий подробно об этом этапе?).

В конечном счёте мы будем иметь схему наподобие этой:

Заключение

Нарисовать логическую схему сети можно очень просто, если вы обладаете соответствующими знаниями. Это продолжительный процесс, выполняемый вручную, но это отнюдь не волшебство. Как только у вас есть L3-схема сети, достаточно нетрудно поддерживать её в актуальном состоянии. Получаемые преимущества стоят приложенных усилий:

• вы можете планировать изменения быстро и точно;

• решение проблем занимает гораздо меньше времени, чем до этого. Представим, что кому-то нужно решить проблему недоступности сервиса для 192.168.0.200 до 192.168.1.200. После просмотра L3-схемы можно с уверенностью сказать, что МСЭ не является причиной данной проблемы.

• Вы можете легко соблюдать корректность правил МСЭ. Я видел ситуации, когда МСЭ содержали правила для трафика, который никогда бы не прошёл через этот МСЭ. Этот пример отлично показывает, что логическая топология сети неизвестна.

• Обычно как только L3-схема сети создана, вы сразу заметите, какие участки сети не имеют избыточности и т.д. Другими словами, топология L3 (а также избыточность) является такой же важной как избыточность на физическом уровне.


определение схемы по The Free Dictionary

Великая коммерческая схема Астора. Его переписка на эту тему с мистером Только Я думал, что вы выдвинули новую идею и изобрели схему, которая должна революционизировать устаревшие и неэффективные методы … — Он замолчал и повернулся к Блейк, который теперь был счастлив, что его место на гридироне занял другой человек, решил поэтому нанести удар по некоторым из наиболее смелых частей своего плана. Одна из них заключалась в том, чтобы провести свои экспедиции в неизвестных местах Дальний Запад, за пределами того, что обычно называют ареалом буйволов.Такая схема, если вообще осуществима, мгновенно выродилась бы в военный деспотизм; но это будет невозможно найти в любом свете. «Разве они не могут использовать обе комнаты и танцевать по коридору?» Это казалось лучшей схемой; И все же это было не так хорошо, но многие из них хотели лучшего. План Клифтона был отложен, а не отвергнут, и на полуденном полумесяце этого дня он был выдвинут снова. «Мой друг», — сказал Гробовщик. Был членом траста, «это самая ненавистная и вредная схема.Если люди не могут быть уверены в могиле, я боюсь, что они больше не умрут, и интересы цивилизации зачахнут, как замороженный лист ». В этой схеме было новшество, и, как с такой матерью и такими несопровождаемыми сестрами, дом Не могло быть безупречным, небольшое изменение не было нежелательным само по себе. Республика, под которой я подразумеваю правительство, в котором имеет место схема представительства, открывает иную перспективу и обещает лекарство, от которого мы ищем. она права, отказавшись от того, о чем так горячо просили, о чем так сильно мечтали — что может быть настолько важным в плане, которому некоторые из тех, кому она была обязана самым большим вниманием, положили свои сердца? Я хочу поговорить с вами о великом Фактически, политическая и финансовая схема, связанная с аргентинской канальной компанией.Эти размышления были полностью использованы на состояние мистера Олверти; так как, во-первых, он много думал, чтобы вычислить, насколько мог, точную стоимость целого; эти расчеты он часто видел поводом изменить в свою пользу; и, во-вторых, и главное, он довольствовался намеренными изменениями в дома и садов, а также в проектировании многих других планов, в том числе для улучшения поместья, а также для улучшения его величия: с этой целью он занялся изучением архитектуры и садоводства и прочитал много книг по обоим этим вопросам. предметы; ибо эти науки действительно занимали все его время и составляли его единственное развлечение.,

определение схем по The Free Dictionary

Астор, благодаря размаху своих коммерческих и финансовых отношений, а также энергичности и размаху его самоучки, возвысил себя до уровня уважения к правительству, общения и переписки с ведущими государственными деятелями. Его планы президенту Джефферсону, требуя поддержки правительства. Состоит ли преимущество в подмене представителей, чьи просвещенные взгляды и добродетельные чувства ставят их выше местных предрассудков и планов несправедливости? Величайший из его планов был так близок к успеху, удача повернулась против него только в тот самый момент, когда он принес свои плоды.Кроме того, я знаю, что вас интересуют схемы Международного канала. Вы были секретарем лорда Рэдли, не так ли, когда правительство купило акции Суэцкого канала? Эти размышления полностью касались состояния мистера Олверти; так как, во-первых, он много думал, чтобы вычислить, насколько мог, точную стоимость целого; эти расчеты он часто видел поводом изменить в свою пользу; и, во-вторых, и главное, он довольствовался намеренными изменениями в дома и садов, а также в проектировании многих других планов, в том числе для улучшения поместья, а также для улучшения его величия: с этой целью он занялся изучением архитектуры и садоводства и прочитал много книг по обоим этим вопросам. предметы; ибо эти науки действительно занимали все его время и составляли его единственное развлечение.Вудхауса уговорили провести со своей дочерью в Рэндаллсе, оба молодых человека представили ему схемы на эту тему. Между тем жизнь — реальная жизнь с ее основными интересами здоровья и болезни, тяжелым трудом и отдыхом и ее интеллектуальными интересами в мыслях. наука, поэзия, музыка, любовь, дружба, ненависть и страсти — продолжались как обычно, независимо от политической дружбы или вражды с Наполеоном Бонапартом и независимо от всех планов реконструкции. Схемы экспедиции капитана Бонневиля на Великое Соленое озеро Исследуйте это Подготовка к путешествию в Бигхорн Была ли она права, отказавшись от того, о чем так горячо просили, чего так сильно желали — что могло быть настолько важным в плане, которому некоторые из тех, кому она была обязана самым великим вниманием, положили свои сердца? Такая схема, если вообще осуществима, мгновенно выродилась бы в военный деспотизм; но это будет обнаружено в любом свете невыполнимым.Схема Клифтона была отложена, а не отвергнута, и в середине дня этого дня она была выдвинута снова. «Мой друг, — сказал Гробовщик, который был членом траста, — это самая ненавистная и вредная схема. «Если люди не могут быть уверены в могилах, я боюсь, что они больше не умрут, и интересы цивилизации засохнут, как замороженный лист». ,

схем развития студентов | Правительство Индии, Всеиндийский совет технического образования

Стипендия PG

Стипендия

присуждается студентам, прошедшим полный рабочий день по программе GATE / GPAT, поступившим на курсы M.E. / M. Tech / M. Arch и M.Pharma в утвержденных AICTE учебных заведениях / колледжах @Rs. 12,400 / — PM / студент.

Докторантура AICTE (ADF)

Прием достойных исследователей на полный рабочий день путем предоставления исследовательской стипендии, желающим поступить на соискание степени доктора философии.D. в утвержденных AICTE технических институтах / отделениях университетов для проведения исследований в областях тяги

Стипендия Прагати

Стипендия

/ непредвиденные расходы присуждается достойным девушкам, поступающим в утвержденное AICTE техническое учреждение на получение степени / диплома. Всего предоставляется стипендия на 4000 рупий. 30000 / — в качестве возмещения платы за обучение и рупий. 20000 / — на непредвиденные расходы каждый год.

Стипендия Сакшама

Стипендия

/ непредвиденные расходы присуждается студентам с различными способностями, поступающим в утвержденное AICTE техническое учреждение на получение степени / диплома.Всего предоставляется 1000 стипендий @ рупий. 30000 / — в качестве возмещения платы за обучение и рупий. 20000 / — на непредвиденные расходы каждый год.

Prerana — Схема подготовки студентов SC / ST к высшему образованию

В инженерно-политехнических колледжах ощущается острая нехватка преподавателей. Проблему можно решить, направив студентов подготовительных и последних курсов в аспирантуру. Эта схема направлена ​​на предоставление финансовой поддержки институтам, которые готовы приложить дополнительные усилия для поощрения и обучения студентов SC / ST для GATE / GPAT / CAT / CMAT и GRE.Общая цель схемы — помочь начинающим студентам SC / ST, ищущим высшее образование, пройти вступительные тесты, такие как GATE / GPAT / CAT / CMAT / TOEFL / IELTS и GRE.

Самриддхи — Схема для студентов SC / ST для создания стартапов

Учитывая низкую доступность вакансий на рынке, необходимо предоставить студентам SC / ST возможность открыть собственное предприятие. Общая цель этой схемы, чтобы помочь студентам SC / ST, заключается в разработке, запуске и ведении собственного бизнеса / стартапа через программу развития предпринимательства после завершения формального образования / во время их обучения в соответствии с политикой стартапов AICTE.

Поддержка студентов для участия в зарубежных соревнованиях (SSPCA)

Целью схемы является оплата регистрационных сборов за помощь в поездке команде из минимум 2-10 студентов для участия в соревнованиях на международном уровне, чтобы побудить студентов инженерных специальностей улучшить свою область технического образования.

Программа специальных стипендий премьер-министра — PMSSS

Целью данной схемы является наращивание потенциала молодежи J&K, обучение, предоставление им возможностей и возможностей для участия в обычных курсах, повышение и повышение потенциала трудоустройства у студентов J&K.Всего предоставляется стипендия 5000 @ рупий. 100000 / — как плата за обслуживание и академический сбор как рупий. 30000 / — до общей степени, рупий. 125000 / — до инженерной степени и рупий. 300000 / — на медицинское образование каждый год.

СХЕМА ПУТЕШЕСТВИЯ AICTE-INAE

«Схема грантов на поездки AICTE-INAE» для студентов инженерных специальностей для представления работ за рубежом была запущена для повышения качества инженерного образования в стране.

Хакатон Smart India 2019

Уникальная инициатива по поиску новых революционных цифровых решений для решения задач, стоящих перед нашей страной в рамках программы Smart India Hackathon 2017.Мероприятие проходило с 1 по 2 апреля 2017 года в течение 36 часов без перерыва. 9544 студента-технолога, 598 постановок задач, 29 различных центральных правительств. министерств, 26 различных узловых центров и финансирование в размере рупий. 3 лакха на команду для 100 квалифицированных команд.

Хакатон Smart India 2019

Проекты M.Tech как стажировки на малых и средних предприятиях (ММСП)

Основная цель схемы — создать инновационную экосистему, которая принесет пользу как технологически несовершенным ММСП, так и техническим институтам.408 малых и средних предприятий удовлетворили потребность в 738 студентов-технологов.

,

схем развития персонала | Правительство Индии, Всеиндийский совет технического образования

Награда лучших учителей AICTE-Visvesvaraya

Эта программа направлена ​​на признание достойных факультетов в День учителя, т.е. 5 сентября каждого года на национальном уровне, и поощрение их к обновлению в соответствии с постоянно меняющимися потребностями высшего образования на глобальном уровне и, таким образом, превращением их в эффективный вкладчик в общество.

Программа повышения качества AICTE

Основная цель программы — повысить квалификацию преподавателей высших учебных заведений страны.Стипендия @Rs. 15000 / -PM и рупий. 5000 / PM предоставляются кандидатам / магистрам технических наук. Ученые. Всего в стране 106 центров QIP.

СХЕМА ПРОДВИЖЕНИЯ AICTE-RESEARCH (RPS)

Эта схема способствует исследованиям в определенных областях технического образования. RPS нацелен на создание исследовательской среды в институтах, продвигая исследования в области инженерных наук и инновации в уже существующих и новых технологиях; и подготовить кандидатов на степень магистра и доктора, чтобы повысить качество преподавательского состава и исследований.Лимит финансирования составляет 25 лакхов на срок реализации проекта 3 года.

Программа повышения качества AICTE (ЗАРУБЕЖНЫЙ УНИВЕРСИТЕТ)

Схема

предоставляет стипендии преподавателям, которые соответствуют критериям отбора и получают допуск к программе докторантуры, ведущей к присуждению степени доктора философии в любом из перечисленных 500 лучших университетов / институтов (на основе рейтинга QS, рейтинга Times и рейтинга Шанхая) в мире.

ПРОГРАММА РАЗВИТИЯ AICTE-ФАКУЛЬТЕТА (FDP)

Схема предназначена для учебных заведений для вводного обучения учителей, работающих в технических учреждениях, утвержденных AICTE, для облегчения повышения уровня знаний и навыков.5-7 лакхов предоставляются на 2 недели СвДЛ.

Краткосрочная программа обучения AICTE (STTP)

Программа краткосрочного обучения

(STTP) предназначена для проведения обучения преподавателей при финансовой поддержке AICTE, чтобы дать возможность преподавателям в области технического образования самоанализ и изучать методы, которые могут помочь подготовить студентов к активным и успешным участникам в обществе знаний.

ПРОГРАММЫ AICTE-ПОДГОТОВКИ ДЛЯ ТРЕНЕРОВ ФИЗИЧЕСКОГО ОБРАЗОВАНИЯ / ПРЕПОДАВАТЕЛЕЙ СПОРТИВНЫХ ИГР / ДИРЕКТОР СПОРТА

Развивать у участников навыки вовлечения масс в традиционные виды спорта / игры и увлекательные игры для физической активности посредством отдыха.

ПРОГРАММЫ ОБЪЕДИНЕННОЙ ПОДГОТОВКИ ПРЕПОДАВАТЕЛЕЙ AICTE — ТЕХНИЧЕСКОГО УНИВЕРСИТЕТА

Цель учебных программ AICTE — University состоит в том, чтобы провести обучение преподавателей, чтобы подготовить их к успеху в обществе знаний.

ПРОГРАММЫ ОБЪЕДИНЕННОГО ОБУЧЕНИЯ ДЛЯ БИБЛИОТЕК АИКТЕ-ТЕХНИЧЕСКОГО УНИВЕРСИТЕТА

Целью программы AICTE — Технического университета по обучению библиотекарей является проведение обучения библиотекарей, чтобы подготовить их к успешной и эффективной работе в обществе знаний.
Он предоставляет динамичные и качественные библиотечные и информационные услуги, ориентированные на пользователя, которые улучшают преподавание, обучение и исследования, прививая при этом навыки обучения на протяжении всей жизни и способствуя человеческому развитию.

Схема профессионального развития AICTE

Схема позволяет достойным преподавателям взаимодействовать на конференциях международного уровня, как в Индии, так и за ее пределами, семинарах и симпозиумах.

СХЕМА ИССЛЕДОВАНИЯ УЧИТЕЛЕЙ AICTE-INAE ДЛЯ ФАКУЛЬТЕТА

Scheme предоставляет стипендии преподавателям инженерных наук для докторских исследований в центральных лабораториях с целью развития исследовательской культуры среди преподавателей инженерных институтов, утвержденных AICTE.Лимит финансирования составляет рупий. 5,7 лакха на ученика в течение трех лет.

AICTE-INAE — ВЫДАЮЩАЯСЯ ПРОФЕССОРСКАЯ СХЕМА ПОСЕЩЕНИЯ

Программа AICTE и INAE «Выдающийся приглашенный профессор» предусматривает развитие взаимодействия между отраслью и институтом.

AICTE — Программа ориентации / повышения квалификации ISTE

Целью является проведение вводных / дополнительных программ AICTE-ISTE для преподавателей, работающих в технических учреждениях. Всего 100 программ повышения квалификации и 50 ориентационных программ с финансированием в размере Rs.300000 на программу.

AICTE-Написание и перевод технических книг

Содействовать использованию «Регулярного регионального языка» в техническом образовании для создания базы знаний на местном языке и поощрять создание сокровищницы новейших технических знаний, включающих новейшие разработки, путем предоставления финансовой поддержки выдающимся преподавателям / писателям / переводчикам.

AICTE-EMERITUS PROFESSOR (ВЫДАЮЩИЙСЯ ИНЖЕНЕР-ПРАКТИК

Стипендия Почетного профессора (заслуженного практикующего инженера) предполагает использование опыта высококвалифицированные и опытные инженеры со стажем, которые внесли несомненный вклад, бесспорный, беспрецедентный и исключительный вклад в общество в соответствующих областях в любая инженерная дисциплина для студентов / преподавателей принимающих институтов и институтов, расположенных на прилегающих территориях.

,

No related posts.
