| 1 | 11 схем простейших радиоприемных устройств | 922 | 16.11.2016 | |
| 2 | FM приемник с фиксированными настройками на К159НТ1А | 831 | 16.11.2016 | |
| 3 | Варианты детекторного приемника с емкостной связью | 752 | 16.11.2016 | |
| 4 | Всеволновый КВ радиоприемник РАДИО-87ВПП | 894 | 16.11.2016 | |
| 5 | Высококачественный транзисторный AM тюнер СВ диапазона | 777 | 16.11.2016 | |
| 6 | Высокочувствительный ЧМ радиоприемник (27 — 29 МГц) | 841 | 16.11.2016 | |
| 7 | Высокочуствительный ЧМ приемник на диапазон 27 — 29 МГц | 779 | 16.11.2016 | |
| 8 | Громкоговорящий детекторный приемник с мостовым детектором | 775 | 16.11.2016 | |
| 9 | Громкоговорящий приемник с повышенной чувствительностью на транзисторах | 821 | 16.11.2016 | |
| 10 | Громкоговорящий СВ-ДВ приемник на одиннадцати транзисторах | 757 | 16.11.2016 | |
| 11 | Громкоговорящий СВ-ДВ приемник на шести транзисторах | 673 | 16.11.2016 | |
| 12 | Громкоговорящий УКВ ЧМ приемник на двух транзисторах КТ315 | 1062 | 16.11.2016 | |
| 13 | ДВ приемник с входным контуром повышенной добротности | 647 | 16.11.2016 | |
| 14 | ДВ приемник с полуавтоматической настройкой на 8 транзисторах | 701 | 16.11.2016 | |
| 15 | Две схемы миниатюрных FM-приемников PALITO | 892 | 16.11.2016 | |
| 16 | Двухкатушечный перестраиваемый детекторный приемник | 662 | 16.11.2016 | |
| 17 | Двухполупериодный детектор на комплементарных транзисторах | 684 | 16.11.2016 | |
| 18 | Делаем детекторный приемник более совершенным | 740 | 16.11.2016 | |
| 19 | Детекторные приемники для УКВ (FM) диапазона | 937 | 16.11.2016 | |
| 20 | Детекторный приемник (антенна с магнитной связью — труба отопления) | 833 | 16.11.2016 | |
| 21 | Детекторный приемник с двухполупериодным выпрямителем | 644 | 16.11.2016 | |
| 22 | Детекторный приемник с двухтактным усилителем на транзисторах | 691 | 16.11.2016 | |
| 23 | Детекторный приемник с одной катушкой | 700 | 16.11.2016 | |
| 24 | Детекторный приемник с симметричным мостовым УНЧ | 732 | 16.11.2016 | |
| 25 | Детекторный приемник с согласованной антенной | 724 | 16.11.2016 | |
| 26 | Детекторный приемник с усилителем питающимся от энергии волн | 248 | 16.11.2016 | |
| 27 | Индикатор точной настройки приемника с переменной чувствительностью | 110 | 16.11.2016 | |
| 28 | Индикатор точной настройки УКВ ЧМ приемника | 189 | 16.11.2016 | |
| 29 | Использование высококачественных телефонов в детекторных приемниках | 88 | 16.11.2016 | |
| 30 | Карманные приемники прямого усиления с питанием 1,5В | 192 | 16.11.2016 | |
| 31 | Катушки для детекторных приемников | 156 | 16.11.2016 | |
| 32 | КВ конвертер на двух транзисторах (25, 31, 41м) | 130 | 16.11.2016 | |
| 33 | КВ конвертер на микросхеме К237ХА1 | 148 | 16.11.2016 | |
| 34 | КВ приемник на микросхеме К174ХА2 с АРУ | 208 | 16.11.2016 | |
| 35 | КВ приемник прямого преобразования на 7МГц, 14МГц и 21МГц (КП307, LM386) | 190 | 16.11.2016 | |
| 36 | КВ-преобразователь конвертер 5-15МГц для УКВ приемника | 178 | 16.11.2016 | |
| 37 | Ключевые детекторы в детекторных радиоприемниках | 174 | 16.11.2016 | |
| 38 | Кольцевой диодный смеситель для приемника | 150 | 16.11.2016 | |
| 39 | Конвертер для приема КВ радиостанций на СВ (MW) приемник (КТ3102) | 273 | 16.11.2016 | |
| 40 | Любительский КВ приемник-супергетеродин Полякова (160м) | 294 | 16.11.2016 | |
| 41 | Любительский приемник на диапазон 160м (8 транзисторов) | 199 | 16.11.2016 | |
| 42 | Любительский приемник на диапазоны 10,20,40, 80 или 160 м | 161 | 16.11.2016 | |
| 43 | Любительский приемник прямого преобразования | 177 | 16.11.2016 | |
| 44 | Малогабаритный приемник МИШКА | 181 | 16.11.2016 | |
| 45 | Миниатюрный приемник КВ-УКВ (КП327А, КТ368, TBA120) | 190 | 16.11.2016 | |
| 46 | Миниатюрный приемник на микросборке 198НТ1Б | 184 | 16.11.2016 | |
| 47 | Миниатюрный приемник СВ-ДВ с питанием 1,2В | 200 | 16.11.2016 | |
| 48 | Миниатюрный СВ приемник на микросхеме К157ХА2 | 168 | 16.11.2016 | |
| 49 | Необычные антенны в детекторных приемниках | 154 | 16.11.2016 | |
| 50 | Питание детекторного приемника полем мощных станций | 129 | 16.11.2016 | |
| 51 | Подключаем модуль СКВ-41 для приема сигналов звукового сопровождения ТВ | 235 | 16.11.2016 | |
| 52 | Полуавтоматическая настройка ЧМ или АМ приемника | 179 | 16.11.2016 | |
| 53 | Портативные антенна и заземление | 150 | 16.11.2016 | |
| 54 | Практическая конструкция «универсального» детекторного приемника | 165 | 16.11.2016 | |
| 55 | Прием радиостанций КВ диапазона на СВ радиоприемник | 156 | 16.11.2016 | |
| 56 | Приемник — наручные часы | 158 | 16.11.2016 | |
| 57 | Приемник — радиоточка | 95 | 16.11.2016 | |
| 58 | Приемник — радиоточка на микросхеме К237ХА2 | 191 | 16.11.2016 | |
| 59 | Приёмник 130 — 150 Мгц. | 7034 | 26.03.2006 | |
| 60 | Приемник диапазона 27 — 28 МГц на микросхемах серии К174 | 126 | 16.11.2016 | |
| 61 | Приемник для охоты на лис на диапазон 80 метров | 164 | 16.11.2016 | |
| 62 | Приемник КВ диапазона на биполярных транзисторах с АРУ | 230 | 16.11.2016 | |
| 63 | Приемник на микросхемах К122УП1Г, К174УН4Б (СВ-ДВ) | 99 | 16.11.2016 | |
| 64 | Приемник на микросхемах К237ХК2, К237УН1 (СВ) | 140 | 16.11.2016 | |
| 65 | Приемник на три диапазона ДВ-СВ-КВ (8 транзисторов) | 139 | 16.11.2016 | |
| 66 | Приемник начинающего коротковолновика на TCA440 (174ХА2) | 231 | 16.11.2016 | |
| 67 | Приемник начинающего радиоспортсмена на диапазон 160 метров | 180 | 16.11.2016 | |
| 68 | Приемник прямого преобразования 144 МГц | 7395 | 10.09.2006 | |
| 69 | Приемник прямого преобразования с лабораторным ГВЧ для гетеродина (SA612, TDA7050) | 208 | 16.11.2016 | |
| 70 | Приемник прямого усиления 2-V-1 на трех транзисторах | 194 | 16.11.2016 | |
| 71 | Приемник прямого усиления на КВ 4,5-18MHz (TS271) | 198 | 16.11.2016 | |
| 72 | Приемник прямого усиления на микросхемах К237ХА2 и К174УН4 | 162 | 16.11.2016 | |
| 73 | Приемник прямого усиления с переменной полосой пропускания | 195 | 16.11.2016 | |
| 74 | Приемник радиостанции 27 МГц на микросхеме МС3362 | 210 | 16.11.2016 | |
| 75 | Приемник с рамочной антенной на трех транзисторах (СВ) | 184 | 16.11.2016 | |
| 76 | Приемник СВ-ДВ диапазона на микросхеме К237ХК2 | 138 | 16.11.2016 | |
| 77 | Приемник ЧМ сигнала из модулей СК-Д и СК-М (36-920МГц) | 257 | 16.11.2016 | |
| 78 | Приемники с УРЧ на полевом транзисторе | 179 | 16.11.2016 | |
| 79 | Приемники СВ-ДВ на микросхемах | 161 | 16.11.2016 | |
| 80 | Принципиальная схема FM приемника на микросхеме 174ХА34 | 233 | 16.11.2016 | |
| 81 | Принципиальная схема и подключение селекторов каналов СК-Д-24 и СК-М-24 | 272 | 16.11.2016 | |
| 82 | Простейший вариант громкоговорящего детекторного приемника | 159 | 16.11.2016 | |
| 83 | Простой антенный усилитель для УКВ(FM) приемника | 285 | 16.11.2016 | |
| 84 | Простой ДВ-СВ приемник на полевых транзисторах (КП303, КП501) | 204 | 16.11.2016 | |
| 85 | Простой КВ приемник на радиолюбительские диапазоны (5 транзисторов КТ315) | 259 | 16.11.2016 | |
| 86 | Простой приемник 2-V-2 на пяти транзисторах | 200 | 16.11.2016 | |
| 87 | Простой регенеративный УКВ-ЧМ приемник на четырех транзисторах | 186 | 16.11.2016 | |
| 88 | Простой супергетеродинный приемник (NE602, ZN416, LM386) | 204 | 16.11.2016 | |
| 89 | Простой транзисторный УКВ радиоприемник со стереодекодером | 204 | 16.11.2016 | |
| 90 | Простой трехдиапазонный ППП на транзисторах (КВ диапазоны 7, 14, 21 МГц) | 134 | 16.11.2016 | |
| 91 | Простой УКВ приемник 88-108 МГц на микросхеме TDA7020 (TDA7021) | 221 | 16.11.2016 | |
| 92 | Простой УКВ приемник с ФАПЧ на четырех транзисторах | 207 | 16.11.2016 | |
| 93 | Простой УКВ ЧМ приемник с синхронно-фазовым детектором (ГТ311) | 224 | 16.11.2016 | |
| 94 | Простой УКВ ЧМ радиоприёмник | 310 | 71510 | 19.01.2002 |
| 95 | Простой усилитель НЧ для приемника прямого преобразования (TL071, LM386) | 192 | 16.11.2016 | |
| 96 | Радиолюбительский ЧМ приемник на диапазон частот 430МГц | 196 | 16.11.2016 | |
| 97 | Радиоприемник на 28 МГц (AМ, СW и SSB) | 203 | 16.11.2016 | |
| 98 | Радиоприемник на микросхеме K176ЛE5 ДВ диапазон | 113 | 16.11.2016 | |
| 99 | Радиоприемник с двухкаскадным усилителем радиочастоты (СВ-ДВ) | 127 | 16.11.2016 | |
| 100 | Радиоприемник с питанием от фотоэлементов малой мощности | 209 | 16.11.2016 | |
| 101 | Радиоприемник сигнала устойчивой системы радиоуправления | 150 | 16.11.2016 | |
| 102 | Радиоприемник-синхродин СВ диапазона | 189 | 16.11.2016 | |
| 103 | Регенеративный КВ приемник MFJ-8100 и его наследники (КВ-УКВ) | 252 | 16.11.2016 | |
| 104 | Регенеративный приемник детектор на электронной лампе | 224 | 16.11.2016 | |
| 105 | Рефлексный приемник прямого усиления на двух транзисторах | 199 | 16.11.2016 | |
| 106 | Рефлексный приемник с питанием от 6В на микросхеме 118УН1Б (СВ-ДВ) | 126 | 16.11.2016 | |
| 107 | Самодельные КВ и УКВ конвертеры для АМ и ЧМ радиоприемников | 224 | 16.11.2016 | |
| 108 | Самодельный КВ радиоприемник с электронной настройкой (31м, 41м, 49м) | 166 | 16.11.2016 | |
| 109 | Самодельный простой однотранзисторный УКВ ЧМ приемник | 217 | 16.11.2016 | |
| 110 | Сверхгенеративные транзисторные УКВ приемники с низковольтным питанием (1,5В) | 201 | 16.11.2016 | |
| 111 | Сверхрегенеративный FM (УКВ) радиоприемник на транзисторе ГТ313 | 194 | 16.11.2016 | |
| 112 | Сверхрегенеративный УКВ-приемник 88-108МГц (КП303) | 213 | 16.11.2016 | |
| 113 | Сверхэкономичный приемник прямого усиления с фиксированной настройкой | 112 | 16.11.2016 | |
| 114 | Сдвоенный тюнер TEAC TR-D2000 | 770 | 491 | 07.10.2016 |
| 115 | Сигнализатор разрядки батареи на К190КТ1 | 157 | 16.11.2016 | |
| 116 | Синхронный AM детектор для супергетеродинного приемника | 170 | 16.11.2016 | |
| 117 | Синхронный АМ приемник на микросхемах и транзисторах | 184 | 16.11.2016 | |
| 118 | Сканирующее устройство. | 3349 | 26.03.2006 | |
| 119 | Смеситель на микросхеме для супергетеродина К118УД1Б (К122УД1Б) | 186 | 16.11.2016 | |
| 120 | Средневолновый приемник прямого усиления с резонансным УРЧ | 169 | 16.11.2016 | |
| 121 | Стереодекодер на ОУ | 185 | 16.11.2016 | |
| 122 | Супергетеродин на микросхемах К2ЖА242, К2УС248, К2УС245 (СВ) | 145 | 16.11.2016 | |
| 123 | Супергетеродин СВ-КВ с питанием от 3В | 166 | 16.11.2016 | |
| 124 | Супергетеродинный КВ приемник на К174ХА2, К174УН7 (31м) | 137 | 16.11.2016 | |
| 125 | Суперсверхрегенеративный УКВ радиоприемник на лампе 6Ф1П | 146 | 16.11.2016 | |
| 126 | Схема FM приемника на микросхеме К174ХА34 | 191 | 16.11.2016 | |
| 127 | Схема FM стерео радиоприемника на семи транзисторах | 120 | 16.11.2016 | |
| 128 | Схема SW SSB приемника на диапазон частот 160М (TA7358) | 289 | 16.11.2016 | |
| 129 | Схема громкоговорящего приемника на микросхеме К176ЛА7 (СВ диапазон) | 223 | 16.11.2016 | |
| 130 | Схема ДВ — СВ приемника прямого усиления на семи транзисторах | 134 | 16.11.2016 | |
| 131 | Схема детекторного приемника с мостовым УНЧ и питанием от радиоволн | 182 | 16.11.2016 | |
| 132 | Схема ДМВ конвертера с фильтром поверхностных акустических волн | 188 | 16.11.2016 | |
| 133 | Схема и конструкция приемника — радиоточки | 135 | 16.11.2016 | |
| 134 | Схема КВ регенератора на четырех транзисторах (1,6 до 4 МГц) | 226 | 16.11.2016 | |
| 135 | Схема конвертера для приема любительских и вещательных КВ станций | 218 | 16.11.2016 | |
| 136 | Схема конвертера ДМВ (КТ328) | 162 | 16.11.2016 | |
| 137 | Схема коротковолнового конвертера для СВ приемника | 212 | 16.11.2016 | |
| 138 | Схема коротковолнового приемника прямого усиления | 185 | 16.11.2016 | |
| 139 | Схема малогабаритного радиоприемника на микросхеме К176ЛЕ5 | 146 | 16.11.2016 | |
| 140 | Схема миниатюрного СВ приемника с низковольтным питанием | 143 | 16.11.2016 | |
| 141 | Схема не сложного радиоприемника на микросхеме К174ХА10 | 170 | 16.11.2016 | |
| 142 | Схема одноконтурного приемника прямого усиления | 175 | 16.11.2016 | |
| 143 | Схема преобразователя частоты для приемника | 97 | 16.11.2016 | |
| 144 | Схема преселектора для КВ-приемника 1-30МГц (КП327) | 246 | 16.11.2016 | |
| 145 | Схема приемника коротковолновика — наблюдателя | 182 | 16.11.2016 | |
| 146 | Схема приемника на любительские КВ диапазоны 10-160м с подавлением помех (SA612A, LM386) | 260 | 16.11.2016 | |
| 147 | Схема приемника частоты авиаслужб 118,250 МГц | 205 | 16.11.2016 | |
| 148 | Схема приемного тракта радиостанции на 144 МГц | 155 | 16.11.2016 | |
| 149 | Схема простого КВ конвертера на двух транзисторах КТ315 | 185 | 16.11.2016 | |
| 150 | Схема простого приемника на 27МГц | 217 | 16.11.2016 | |
| 151 | Схема простого радиоприемника на ИМС TDA1072 | 165 | 16.11.2016 | |
| 152 | Схема простого СВ(525…1605 кГц)-УКВ(87,5…108 МГц) приемника (K174XA10, K174XA34) | 175 | 16.11.2016 | |
| 153 | Схема простого УКВ ЧМ радиоприемника с ФАПЧ (КТ315, питание 1,5В) | 142 | 16.11.2016 | |
| 154 | Схема радиоприемника ЮНОСТЬ — 105 | 190 | 16.11.2016 | |
| 155 | Схема радиоприемника на микросхеме К174ХА10 | 178 | 16.11.2016 | |
| 156 | Схема радиоприемника на микросхеме КХА058 (88…108 МГц) | 214 | 16.11.2016 | |
| 157 | Схема радиоприемника на операционном усилителе | 103 | 16.11.2016 | |
| 158 | Схема радиоприемника прямого усиления на 6 транзисторах (питание 1,5В) | 216 | 16.11.2016 | |
| 159 | Схема радиоприемника прямого усиления на микросхеме 157УД1 | 163 | 16.11.2016 | |
| 160 | Схема радиоприемника с детектором на транзисторах (СВ, ДВ) | 102 | 16.11.2016 | |
| 161 | Схема рефлексного приемника с двухтактным УНЧ | 146 | 16.11.2016 | |
| 162 | Схема СВ приемника Q-умножителя | 172 | 16.11.2016 | |
| 163 | Схема СВ-ДВ приемника на логической микросхеме К176ЛЕ5 | 162 | 16.11.2016 | |
| 164 | Схема стерео приемника с цифровой шкалой 65-110МГц | 225 | 16.11.2016 | |
| 165 | Схема тракта ПЧ для коротковолнового супергетеродина | 170 | 16.11.2016 | |
| 166 | Схема УКВ (FM) сверхрегенератора на двух транзисторах | 118 | 16.11.2016 | |
| 167 | Схема УКВ приемника прямого преобразования на диапазон 144МГц | 279 | 16.11.2016 | |
| 168 | Схема УКВ радиоприемника на аналоговой микросхеме К548УН1А | 235 | 16.11.2016 | |
| 169 | Схема УКВ ЧМ радиоприемника на транзисторе ГТ311 (64-73 МГц) | 177 | 16.11.2016 | |
| 170 | Схема УКВ ЧМ радиоприемника повышенной помехоустойчивости | 136 | 16.11.2016 | |
| 171 | Схема УКВ-приемника на диапазон частот 80-135МГц | 257 | 16.11.2016 | |
| 172 | Схема УКВ-ЧМ приемника-приставки для встраивания в технику (TDA7088) | 121 | 16.11.2016 | |
| 173 | Схема усовершенствованого детекторного приемника с усилителем | 93 | 16.11.2016 | |
| 174 | Схема устройства цифровой АПЧ в гетеродине для трансивера (К561ТМ2) | 121 | 16.11.2016 | |
| 175 | Схемы высококачественных детекторных приемников | 204 | 16.11.2016 | |
| 176 | Схемы простых усилителей низкой частоты для радиоприемников | 161 | 16.11.2016 | |
| 177 | Схемы регенеративных КВ радиоприемников | 156 | 16.11.2016 | |
| 178 | Схемы УКВ-тюнеров приставок к ламповым радиоприемникам | 153 | 16.11.2016 | |
| 179 | Тракт промежуточной частоты на микросхемах К1УС221Б, К1УС222Б | 159 | 16.11.2016 | |
| 180 | Тракт промежуточной частоты с транзисторным детектором | 121 | 16.11.2016 | |
| 181 | Тракт промежуточной частоты УКВ ЧМ супергетеродина | 168 | 16.11.2016 | |
| 182 | Транзисторное реле времени для подсветки шкалы в радиоприемнике | 190 | 16.11.2016 | |
| 183 | Транзисторные УКВ (FM) приемники с кольцевым стереодекодером | 259 | 16.11.2016 | |
| 184 | Транзисторный приемник двоичных сигналов | 130 | 16.11.2016 | |
| 185 | Транзисторный приемник лисолова на 3,5 МГц | 139 | 16.11.2016 | |
| 186 | Транзисторный приемник прямого преобразования на диапазон 80 метров | 194 | 16.11.2016 | |
| 187 | Транзисторный сверэкономичный радиоприемник ДВ диапазона (3В, 50мкА) | 143 | 16.11.2016 | |
| 188 | Трехкатушечный детекторный приемник | 201 | 16.11.2016 | |
| 189 | Трехпрограммный приемник — приставка к УНЧ | 209 | 16.11.2016 | |
| 190 | Три схемы регенеративных приемников СВ диапазона | 207 | 16.11.2016 | |
| 191 | Тюнер Accuphase T-100 | 1905 | 329 | 07.10.2016 |
| 192 | УКВ FM приемник с электронной настройкой на микросхеме К174ХА34 (TDA7021) | 233 | 16.11.2016 | |
| 193 | УКВ конвертер на микросхеме 174ПС1 | 191 | 16.11.2016 | |
| 194 | УКВ конвертеры на диапазоны 144МГц и 432МГц (для приемника 28-30МГц) | 239 | 16.11.2016 | |
| 195 | УКВ приемник на микросхеме К174ХА34 (TDA7021) | 218 | 16.11.2016 | |
| 196 | УКВ приемник прямого преобразования на ГТ311, К140УД1А | 157 | 16.11.2016 | |
| 197 | УКВ приемник прямого усиления на микросхеме LM358 | 182 | 16.11.2016 | |
| 198 | УКВ приемник с сенсорным управлением | 402 | 16.11.2016 | |
| 199 | УКВ радиоприемник из телевизора 3-5 УСЦТ | 173 | 16.11.2016 | |
| 200 | УКВ радиоприемник на микросхемах UL1042, UL1219, UL1482 | 149 | 16.11.2016 | |
| 201 | УКВ радиоприемник на микросхеме КХА-058 (88…108 МГц) | 163 | 16.11.2016 | |
| 202 | УКВ стерео тюнер на микросхемах TDA7020, МС1310 | 159 | 16.11.2016 | |
| 203 | УКВ ЧМ приёмник на одном транзисторе | 31 | 5341 | 16.01.2010 |
| 204 | УКВ ЧМ радиоприемник ( 65 — 73 МГц) с ФАПЧ и рамочной антенной | 168 | 16.11.2016 | |
| 205 | УКВ ЧМ радиоприемник на диапазон 63 — 108 МГц | 205 | 16.11.2016 | |
| 206 | УКВ ЧМ сверхрегенеративный радиоприемник на одном транзисторе | 158 | 16.11.2016 | |
| 207 | УКВ-FM радиоприемник с кнопочной настройкой (TDA7088T) | 155 | 16.11.2016 | |
| 208 | УКВ-приемник 30-130МГц (TDA7021) | 291 | 16.11.2016 | |
| 209 | УКВ-приемник 64-108МГц на микросхеме U2510В | 174 | 16.11.2016 | |
| 210 | УКВ-приемник с фиксированными настройками(174ХА34, К04КП020) | 175 | 16.11.2016 | |
| 211 | УКВ-ЧМ приемник на основе модулей телевизора 3-УСТЦ (KC1066XA1, К174ХА42А) | 181 | 16.11.2016 | |
| 212 | Усилитель ПЧ звука с ФАПЧ | 11024 | 25.08.2005 | |
| 213 | Усилитель ПЧ звука с ФАПЧ на К174УР3, К174ПС1, КП307 | 188 | 16.11.2016 | |
| 214 | Устройство бесшумной настройки приемника | 141 | 16.11.2016 | |
| 215 | Частотный детектор с обратной связью по частоте | 182 | 16.11.2016 | |
| 216 | Четырехдиапазонный КВ приемник на 12 транзисторах | 116 | 16.11.2016 | |
| 217 | Широкополосный апериодический усилитесь РЧ на транзисторах | 101 | 16.11.2016 | |
| 218 | Широкополосный усилитель ВЧ на транзисторах КТ315 (0,5-70МГц) | 197 | 16.11.2016 | |
| 219 | Широкополосный ЧМ радиоприемник | 11389 | 25.08.2005 | |
| 220 | Шкала приемника из микроамперметра | 109 | 16.11.2016 | |
| 221 | Экономичные радиоприемники с низковольтным питанием (0,3-0,7В) от земляной батареи | 210 | 16.11.2016 | |
| 222 | Экономичный КВ-УКВ радиоприемник на транзисторах (9-22 мГц, 65-108 мГц) | 273 | 16.11.2016 | |
| 223 | Экономичный приемник прямого усиления на трех транзисторах | 214 | 16.11.2016 | |
| 224 | Экономичный приемник с низковольтным питанием (1,2В) | 181 | 16.11.2016 | |
| 225 | Экономичный приемник с питанием от солнечных батарей (ДВ) | 169 | 16.11.2016 | |
| 226 | Эффективный УВЧ для приемника | 241 | 16.11.2016 |
www.qrz.ru
Простой УКВ ЧМ радиоприемник
Задался я мыслью приобщить младшего ребенка к радиолюбительству, возможно не самая интересная тема на сегодняшний день для ребенка 11-ти лет, но все равно лучше чем сидеть в Ютубе или еще что по хуже.Предварительно был заказан небольшой (совсем) набор для самостоятельной сборки, вот такой жучек:
После успешной сборки ребенок загорелся, интересно таки и начали мы строить планы, что же делать дальше.
— первым пунктом решено прицепить к этому жуку солнечную панельку и научить его днем подряжаться.
— вторым пунктом перевести питание жука на литий с контролем заряда от той самой солнечной батареи:
Ну это все присказка и полумеры. Конечно стоит задуматься о полноценной сборке чего-то. что будет шуршать и издавать какие-то звуки, и как все догадались из названия статьи — это будет приемник. Большинство радиолюбителей начинали свое хобби именно со сборки радиоприемника и я не исключение, поэтому я решил не выдумывать ничего нового, а пойти тем же путем. А эта статья подбор схем и информации для предстоящей работы, план-задание так сказать.
1 схема:
Приемник на одном транзисторе.
Антенной работает отрезок монтажного провода длинной сантиметров 15-20, или если приемник будет собиратся в стационарный корпус можно использовать телескопическую от какого либо приемника. С антенны сигнал поступает в колебательный контур L1C2, подстраивая конденсатор С2 контур можно перестраивать в пределах УКВ ЧМ диапазона 65.8-73 МГц., при изменении данных катушки L1 можно перестроить все это на другой диапазон: 88-108 МГц. Выделенный этим контуром сигнал поступает через конденсатор С3 на базу транзистора VT1. Этот транзисторный каскад выполняет одновременно несколько функций: функции фазового детектора, фильтра нижних частот, усилителя постоянного тока и усилителя низкой частоты (Вот тут схема не совсем хороша для начинающего, ее легко собрать, но обьединение всех функций о одном элементе может быть ОЧЕНЬ тяжело для понимания!!!).
Детали:Катушка L1 не имеет каркаса, для намотки берется хвостовик сверла диаметром 7 мм и на нём наматывается катушка проводом ПЭВ 0,4…0,5 мм. Катушка L1 содержит 14 витков. После намотки сверло из катушки извлекается (оно служит только в качестве оправки для намотки). Транзистор П416Б можно заменить на ГТ308А, КТ603Б (и вот тут стоит второй вопрос подобрать аналог напрашивается 2N2222 или 2N2219 что гораздо лучше, но и дороже). Телефон – любой высокоомный малогабаритный. Конденсатор С2 типа КПК — керамический, на 8…30p, 5…20р или 4…15р, он настраивается вращением винта, расположенного посредине. В качестве источника питания можно использовать элемент питания Крона на 9 В. Выключатель любой, например тумблер.
Настройка относительно проста. Нужно подключить телефон, питание и антенну — кусок монтажного провода, чем длиннее тем лучше. Антенну желательно вывесить в окно или повесить на оконную раму. Теперь нужно одеть головные телефоны (в них должно быть слабое шипение) и вращением ротора конденсатора С2 попытаться поймать одну станцию. Если это не получается нужно немного растянуть витки катушки и повторить.
Не особенно отличается от первой, имеет теже недостатки и достоинства, но к ней нужен еще и УНЧ.
Настройка обеспечивается изменением емкости C2 или С7. Также на частоту настройки влияют индуктивности L1, L2, и всякие паразитные емкости монтажа. Даже при поднесении руки частота будет сбиваться. Поэтому такой приемник нужно хорошо экранировать.
Детали. Транзистор VT1 лучше использовать маломощный сверхвысокочастотный, например, КТ368. Для УКВ диапазона катушки L1 и L2 имеют 6 витков с отводом от середины и 20 витков провода ПЭВ-2 0,56 соответственно. Катушки — бескаркасные, с внутренним диаметром 5 мм. Для FM-диапазона можно попробовать уменьшить количество витков обоих катушек пополам. Но лучше число витков подобрать экспериментально. Антенна — телескопическая или отрезок медного провода длиной около метра.
3 схема:
Схема отчасти лишена многих недостатков предыдущих схем, но не настолько проста в сборке — 3 транзистора не один).
Приемник выполнен по схеме прямого преобразования с ФАПЧ. Радиочастотный каскад приемника собран на транзисторе VT1 и представляет собой преобразователь частоты с совмещенным гетеродином, выполняющий одновременно функции синхронного детектора (опять та же проблема что и в первых 2-х вариантах). Антенной приемника служит провод головного телефона. Принятый ею сигнал радиовещательной станции поступает на входной контур L2, настроенный на среднюю частоту принимаемого УКВ диапазона (70 МГц) и далее на базу транзистора VT1. Как гетеродин, этот транзистор включен по схеме ОБ, а как преобразователь частоты – по схеме ОЭ. Гетеродин перестраивается в диапазоне частот 32,9…36,5 МГц, так что частота его второй гармоники лежит в границах радиовещательного УКВ диапазона (65,8…73 МГц). Контур L2C5 настроен на частоту вдвое меньшую, чем входной контур L2, а поскольку преобразование происходит на второй гармонике гетеродина, разностная частота оказывается лежащей в звуковом диапазоне частот.
Усиление сигнала разностной частоты обеспечивает тот же транзистор VT1, который, как синхронный детектор, включен по схеме ОБ. Усилитель ЗЧ приемника двухкаскадный. Каскад предварительного усиления выполнен на транзисторе VT2, а каскад усиления мощности – на транзисторе VT3. Прослушивают принятые передачи на головной телефон BF1 (ТМ-4). Выходная мощность усилителя ЗЧ на нагрузке сопротивлением 8 0м при питании от одного элемента А332 (1,5 В) около 3 мВт, что вполне достаточно для работы на головной телефон. Ток, потребляемый приемником от источника питания, не превышает 10 мА. Приемник можно собрать в любом малогабаритном корпусе. Монтаж навесной. Резисторы – МЛТ-0,125, оксидные конденсаторы – К50-6, подстроечные – любые с воздушным диэлектриком, остальные КМ, КЛС,
Катушки L1 и L2 бескаркасные. Внутренний диаметр намотки – 5 мм, шаг намотки – 2 мм, Катушка L1 содержит 6 (с отводом от середины), а L2 – 20 витков провода ПЭВ-2 0,56, Катушки L3, L4 содержат по 200 витков провода ПЭЛ 0,06. Их наматывают на ферритовом (М400НН) стержне диаметром 2 и длиной 10 мм в два провода. Транзистор VT1 можно заменить на КТ3102Б, при этом чувствительность приемника повысится. Налаживание приемника начинают с усилителя ЗЧ. Режим работы транзисторов VT2, VT3 устанавливают подбором резистора R5 до получения коллекторного тока покоя транзистора VT3, равного 6…9 мА. Режим гетеродина регулируют подбором резистора R1, уровень второй гармоники гетеродина – конденсатором С6. Границы принимаемого диапазона частот устанавливают изменением индуктивности катушки L2. Входной контур настраивают конденсатором С2, ориентируясь на максимальную полосу удержания сигналов принимаемых радиостанций. По диапазону приемник перестраивают конденсатором С7.
(Полное описание схемы: Николаев А.П., Малкина М.В. «500 схем для радиолюбителей»)
На этом я остановил свои исследования по причине того, что полный ЧМ приемник будет сложный или необходимо его строить на специализированной микросхеме например на TA2003 (это наверно лучший образец), но я считаю это самый лучший вариант для начинающего, работать то оно конечно будет. а вот понимания, что и почему не будет совсем.
Кстати есть хороший конструктор приемника на TA2003 с цифровой шкалой. Хорош он не только своими характеристиками, но и тем, что модуль цифровой шкалы построен на отдельной плате и его можно легко переделать в частотомер.
Вот схема это приемника:
Вопрос про построение частотомера на подобном блоке я подниму еще, а построение приемника с моим ребенком мы наверно перенесем в сторону АМ приёмника…
С радостью выслушаю ваши комментарии и советы!
Еще записи по теме
li-ne.ru
Собираем УКВ ЧМ радиоприемник с АПЧ и ИТН
Собственно, оно все как получилось… В 1887 наш немецкий коллега Генрих Герц построил первый в мире искровой радиопередатчик. Он это сделал для того, чтобы проверить теории Максвелла и Фарадея о существовании радиоволн. Вообще говоря, прикладная часть такого исследования Герца не очень интересовала, ему важно было опытным путем доказать существование радиоволн и по возможности изучить какие-то их свойства. Что ему отлично удалось.
Через 7 лет после этих событий, Оливер Лодж и Александр Мирхед провели демонстрацию первого сеанса телеграфной связи. Сигнал передатчика, находящегося на расстоянии 40 метров от приемника был успешно принят и воспроизведен. А 7 мая 1895 года наш соотечественник Александр Степанович Попов на заседании Русского физико-химического общества показал свой вариант радиоприемника-грозоотметчика. Кстати, именно поэтому 7 мая в России отмечается День радио.
Ну, дальше, понятное дело, пошло-поехало.
В 1899 году была построена первая линия телеграфной связи. Ее длина составляла 45км.
Накануне Первой мировой войны стали появляться первые радиолампы, на основе которых началось массовое производство приемников прямого усиления. Словосочетание «прямое усиление» — это вовсе не пустое название, а вполне себе схема построения и принцип работы приемника. Надо понимать, что в то время приемники работали на довольно низких частотах в диапазонах длинных или даже сверхдлинных волн. Так что приемник прямого усиления занимался тем, что принимал сигнал передатчика и без лишних преобразований детектировал его и выдавал слушателю. Но тут вот какая незадача. Чем большее количество информации нужно передавать, тем большая частота передачи должна быть у передатчика. Телеграфу-то, понятное дело без разницы — точка-тире и всего делов. А вот чтобы передавать голосовые сообщения, требуется хорошая разборчивость приема. В приемнике прямого усиления любое изменения частоты требует фактически перестройки всего приемного тракта — фильтров, усилителя, что очень неудобно.
В 1918 году немец Вальтер Шоттки и американец Эдвин Армстронг предлагают другую схему построения приемников и называют ее «супергетеродин».
Справедливости ради нужно отметить, что сии достойные граждане использовали в своей работе идеи француза Леви.
Основная идея такого приемника — преобразование частоты принимаемого сигнала в некую фиксированную частоту и все последующие тракты приемника работают только с этой частотой, которая не зависит от частоты входного сигнала. Кажется, неплохо, давайте посмотрим на картинку.

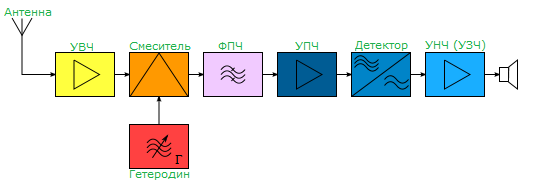

Итак, перед вами блок-схема супергетеродинного приемника. Радиосигнал, принятый антенной, усиливается УВЧ — усилителем высокой частоты и поступает на специальный узел — смеситель. На другой вход смесителя подается сигнал с гетеродина. Гетеродин представляет собой по сути небольшой передатчик, частота которого может изменяться. Частоту гетеродина выбирают так, чтобы она была выше частоты принимаемого сигнала. Таким образом, в смесителе получается винегрет из двух сигналов — принятого антенной и гетеродина. В состав этого винегрета входит в том числе и разность частот гетеродина и входящего сигнала. Весь этот винегрет подается на выход смесителя и попадает на специальный фильтр, который называется фильтр ПЧ. Этот фильтр занимается тем, что выбирает из винегрета на выходе смесителя зеленый горошек эту самую разность частот, которая теперь будет гордо именоваться промежуточной частотой (ПЧ).
Величина промежуточной частоты выбирается заранее. В принципе, это величина стандартная — суровый ГОСТ повелевает для диапазона средних и коротких волн использовать ПЧ 465кГц, а для УКВ диапазона — 6,5 или 10,7МГц. Что это значит? Это значит, что частота гетеродина должна быть выбрана так, чтобы после операции вычитания у нас получалась означенная ПЧ и все оставшиеся функциональные блоки приемника работают именно с этой частотой. Нам не нужно, например, перестраивать УПЧ каждый раз при настройке на новую радиостанцию — он все время настроен на частоту 6,5МГц. Частотный детектор, который расположен за УПЧ тоже работает все время на одной и той же частоте, и его тоже не нужно перестраивать.
А что же нам нужно перестроить, чтобы попасть на нужную нам радиостанцию? Всего лишь, частоту гетеродина!
Ну, довольно пустой теории, давайте переходить к практике — так будет понятнее.
Чтобы вам было проще разбираться с основами построения радиоприемников, мы сделали набор — NM0703, УКВ приемник с АПЧ и ИТН. АПЧ — это автоподстройка частоты, а ИТН — это индикатор точной настройки.
Радиоприемник собран полностью на транзисторах, чтобы можно было при необходимости подробно разобрать принцип работы каждого узла супергетеродинного приемника.
Давайте посмотри на принципиальную схему нашего приемника. Пока она представлена без номиналов деталей, исключительно для понимания, в каком месте что находится из рассмотренного выше.
Итак, для упрощения конструкции мы не стали делать УВЧ, поскольку высокочастотный транзистор в смесителе обладает вполне достаточным усилением. Узел смесителя выполнен на транзисторе VT2, гетеродина — на VT1. Изменение частоты гетеродина, а значит и настройка приемника на вещательную станцию осуществляется переменным резистором. Он меняет напряжение на варикапе, тот в свою очередь изменяет внутреннюю емкость, а значит и резонансную частоту контура L2. Перестройка входного контура L1 происходит автоматически за счет индуктивной связи между гетеродином и смесителем. Таким же образом сигнал от гетеродина попадает в смеситель.
Промежуточная частота в этом приемнике очень низкая — 180кГц. Мы выбрали ее для того, чтобы упростить схему, избавив её от лишних катушек индуктивности. Как видите, за исключением катушек L1 и L2 в приемнике нет ни одной катушки. Такое решение имеет и кучу минусов, но нам показалось, что мотать катушки — это довольно скучное и нужное занятие и решили вас от этого занятия избавить.
На транзисторе VT2 собран фильтр НЧ, выделяющий промежуточную частоту из винегрета смесителя. Он выполняет роль ФПЧ. Далее сигнал ПЧ поступает на УПЧ на транзисторах VT5, VT6, VT8. Кстати говоря, низкая промежуточная частота позволяет еще и выполнить хороший, устойчивый УПЧ с весьма высоким коэффициентом усиления. После УПЧ сигнал идет на формирователь импульсов и частотный детектор на транзисторах VT10 и VT11, VT14 соответственно. С выхода частотного детектора, обозначенного на схеме большой красной буквой А выходит уже низкочастотный звуковой сигнал, пригодный для УНЧ. Помимо УНЧ, сигнал с ЧД через интегрирующие цепочки подается на АПЧ — автоподстройку частоты и ИТУН — индикатор настройки.
Принцип работы ИТУН довольно прост — чем точнее настройка на радиостанцию, тем выше напряжение на выходе частотного детектора. Схематически, ИТУН представляет собой два пороговых элемента, один их которых срабатывает выше определенного напряжения, другой — ниже.
Вся схема радиоприемника, за исключением УНЧ, питается от внутреннего стабилизатора на транзисторе VT13. Это необходимо для того, чтобы параметры настройки приемника не уплывали при питании приемника например от несвежей батарейки, напряжение которой уже порядком подсело.
Основные технические характеристики приемника следующие:
Напряжение питания, В | 9 |
Потребляемый ток в режиме молчания, мА | 18 |
Принимаемый диапазон частот, МГц | 88…108 |
Чувствительность по входу, мкВ | 20 |
Выходная мощность, мВт | 250 |
Габаритные размеры, мм | 113х45 |
Принципиальная схема:
Схема выполнена на общедоступных компонентах, не содержит дорогих или дефицитных деталей.
Дроссель Др.1 — готовый, выводной. Можно использовать отечественный ДПМ-0,1, можно любой китайский.

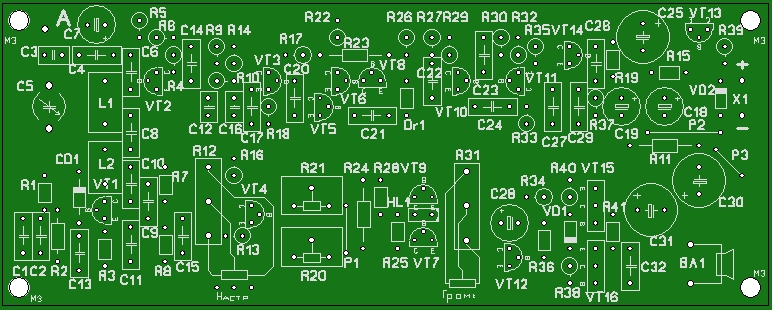

В набор входит разумеется готовая печатная плата с обозначением всех компонентов — куда-что нужно припаять. Не смотря на довольно высокое количество компонентов, сборка приемника потребует не слишком много времени.
В набор входит все необходимое для сборки, включая припой и эмалированный медный провод для намотки катушек L1 и L2.
Настройка на радиостанцию осуществляется многооборотным подстроечным резистором. В целом, это не слишком удобно, но для такого резистора вполне можно придумать ручку, которую и вывести на переднюю панель корпуса радиоприемника. Если такой вариант не очень устраивает, можно приобрести специальный многооборотный переменный резистор фирмы Bourns такого же номинала, как указано на схеме.
Ну и после сборки должно получится что-то вроде такого:
Ну, во всяком случае, так получилось у нас. Что получится у вас — давайте посмотрим.
masterkit.ru
Три приёмника УКВ на RDA5807
РадиоКот >Схемы >Аналоговые схемы >Приемники и передатчики >Три приёмника УКВ на RDA5807
RDA5807FP — интегральный радиоприемник нового поколения, однокристальный, с полностью интегрированным синтезатором, IF избирательностью, RDS/RBDS и MPX декодер – FM радио тюнер, 50-108MHz, стерео. Тюнер изготовлен по CMOS технологии, поддерживает цифровой интерфейс I2S Audio Data Interface и требует минимального количества внешних компонентов. В корпусе SOP16. Полностью без внешних регулировок. Все это делает его очень привлекательным для портативных устройств. RDA5807FP имеет мощный цифровой аудиопроцессор, это дает возможность получить оптимальный звук высокого качества в различных условиях приема.
Питание – 3…5 В (литиевый аккумулятор 3,7В).
Ток потребления – 30 мА с дисплеем, 20 мА без дисплея.
Микроконтроллер – PIC12F675.
FM тюнер – RDA5807FP.
Индикация – дисплей 0,96 дюйма, 128х64 пикселя на SSD1306.
Настройка на станции – автопоиск кнопками вверх и вниз.
Антенна – шнур наушников.
Наушники – в моем примере Defender Bravo HN-003G с сопротивлением 36 Ом.
Для обвязки тюнера требуется кварцевый резонатор, в нашем случае часовой кварц на 32768 Гц. Найденная автопоиском станция сохраняется в памяти микроконтроллера и загружается после подачи питания.
Приёмник может работать без дисплея, что упрощает конструкцию. Используется графический дисплей с разрешением 128х64 пикселей на контроллере SSD1306, который реализует различные интерфейсы подключения. У нашего дисплея это интерфейс I2C с характерной четырёхконтактной вилкой с линиями GND, VCC, CSL, SDA (см фото ниже). На плате дисплея присутствует компонент U2 – стабилизатор напряжения 3,3В, что позволяет организовать питание в широком диапазоне.
В Интернет-магазинах его можно найти по следующим ключевым словам — 0.96″ I2C IIC Serial 128X64 OLED LCD LED Display.
Есть два варианта платы: с кнопкой громкости и без кнопки громкости. У меня без кнопки громкости, т.к. на шнуре наушников есть регулятор громкости, которым более комфортно управлять громкостью.
В корпусе старинного транзисторного приёмника «Дружок» собран новый УКВ ЧМ (FM) приёмник 76-108 МГц. Микросхема тюнера – RDA5807. Индикация на четырёхразрядный семисегментный светодиодный индикатор. Питание в широком диапазоне напряжений. Ток потребления 20 мА. Звук на динамик 0,5 Вт.
Питание можно упростить, исключив из схемы преобразователь на MC33063 (на схеме линии питания разорваны крестиками). Без преобразователя для питания достаточно 3В или двух пальчиковых батареек по 1,5В. Схему можно и дальше упростить, удалив узел индикации – приёмник будет работать.
Реализован автопоиск станций вверх и вниз по диапазону. После завершения поиска на экран на 2-3 сек выводится частота и затем, для экономии энергии, экран выключается. Аналогично отключается экран после регулировки громкости. Громкость 15 уровней с выводом на экран символов ГР.ХХ . Последняя найденная станция сохраняется в памяти приёмника и будет загружена после подачи питания.
Размер платы подобран под габариты корпуса.
Приёмник с часами работает в диапазоне УКВ ЧМ (FM) 76-108 МГц. Настройка частоты в ручном и автоматическом режиме (автопоиск). Время выводится в 24 формате. Индикация уровня принимаемого сигнала (RSSI) на стрелочный индикатор. Стерео усилитель 2х8 Вт. Стационарное питание 220В.
Это простой приёмник с сочетанием старых и современных компонентов. Для индикации используются газоразрядные лампы типа ИН-12Б (могут использовать и другие лампы). Конструкция позволяет легко всё настроить (подстроить) режим работы на слух и на глаз.
Важно! Для работы усилителя нужен источник питания с током 1,5–2 А. Для компактности применен модуль питания RS-25-12 (Mean Well), но в виду дороговизны, Вы можете подобрать что-то иное. На плате предусмотрено место посадки диодного моста для случая использования железного трансформатора.
Для питания ламп собран повышающий преобразователь на MC34063. Подстроечным резистором 5К устанавливаем напряжение на выходе преобразователя 160-175В (для ламп ИН-12Б).
Переменный резистор в цепи микроамперметра регулирует ток (угол отклонения стрелки). Микроамперметр может быть на другой ток (до 1 мА). Микроамперметр можно и вовсе не ставить, если по дизайну он не вписывается в корпус.
Подстроечный резистор в цепи регулятора громкости устанавливает максимальное значение уровня громкости (очень приличный уровень громкости). Переменный резистор может быть и другого номинала (+/-50%), но желательно с линейной характеристикой (не логарифмический). Микросхему усилителя TDA7057AQ установить на радиатор.
Настройка часов. В ручном режиме кнопками устанавливаем частоту 108,1 Мгц, затем переводим в автоматический режим и кнопками устанавливаем время. После настройки переключаем в ручной режим, чтобы уйти с частоты 108,1 Мгц.
Основную часть времени индикатор показывает текущее время. С 30й по 35ю секунду выводится текущая частота. Косвенно яркость ламп (и ток) можно отрегулировать подстроечным резистором в преобразователе напряжения.
В нашем примере использован корпус G748 (225х165х65мм). Шаблоны отверстий приложены в формате *.spl7. Кнопки КМ1-1 (ПКН6-1), тумблера МТ1 (один тумблер у меня без функции; можно на питание поставить). Переменный резистор на громкость S16KN1 и к нему ручка-крутилка 41026-1 (D45.1мм, отв. 6мм с лыской). Ставить пару динамиков в такой корпус посчитал нецелесообразным, поставил один JVC CS-J410X (для него нужен корпус на порядки больше и крепче) + идеально подошла решетка на вентилятор. Телескопическая антенна с BNC разъемом AST-24 D7mm S7 150-650mm + ответная часть на корпус. Разъем 220В (папа) на блок AC-11, 2 контакта, крепление винты + типовой шнур.
Приёмник-часы собран на двух платах, которые соединены ленточным шлефом.
Обратите внимание – у платы индикации гребенки разъемов смонтированы со стороны дорожек. Плата управления, как и схема, на первый взгляд, кажутся сложными, но, по сути, все компоненты на свих местах и понятны для восприятия. Плата сделана с заделом на будущее (ДУ и датчик температуры), которые планируется реализовать позднее. В предложенной схеме микроконтроллер можно запрограммировать внутрисхемно. Выбор микроконтроллера сделан в пользу PIС16F876A, т.к. он более доступен для покупки и его можно прошить элементарными программаторами (с доступным софтом). По запросу могу перекомпилировать прошивку под более дешевый PIC16F886 (и его можно будет использовать без кварца 4 МГц).
Файлы:
Архив RAR
Архив RAR
Архив RAR
Все вопросы в Форум.
Как вам эта статья? | Заработало ли это устройство у вас? |
www.radiokot.ru
Укв чм приемник на кха058
ЧМ-РАДИОПРИЕМНЫЕ УСТРОЙСТВА НА МИКРОСХЕМАХ
ЧМ-радиоприемные устройства предназначены для приема модулированных по частоте сигналов в области частот, как правило, превышающей 30 МГц.
Приемники частотномодулированных колебаний позволяют осуществлять высококачественный радиоприем в специально отведенных для радиовещанст или радиосвязи диапазонах частот.
Семейства аналоговых микросхем для радиоприемников
Для создания ЧМ-радиоприемников разработано достаточно представительное семейство аналоговых микросхем. Достаточно распространенным и удачным примером реализации функции ЧМ радиоприемника длительное время служила микросхема КНА058, в свою очередь, состоящая из микросхем серии К174 в бескорпусном исполнении.
ЧМ-радиоприемник на микросхеме КХА058
Рис. 42.1. Схема простого УКВ-ЧМ радиоприемника на микросхеме ΚΧΑ058
Па рис. 42.1 показана одна из схем ЧМ-радиоприемников на микросхеме КХА058 [42.1], содержащая минимум навесных элементов. Напряжение питания микросхемы 3,2—10 В, рекомендуемое — 7,5 В.
Ток потребления, соответственно, от 5,8 до 10,9 мА. Выходное напряжение — до 60 мВ, максимальное — до 200 мВ.
Чувствительность приемного тракта при соотношении (сигнал+шум)/шум 26 дБ на частоте 108 МГц при девиации частоты ЧМ сигнала ±22,5 кГц — 15 мкВ.
Беспроводное переговорное устройство на базе микросхемы КХА058
ЧМ-радиоприемник на микросхеме КХА058 использован для создания беспроводного переговорного устройства, рис. 42.2 [42.2]. Катушка индуктивности L1 внутренним диаметром 4 мм имеет 15 витков ПЭВ 0,43 мм.
Рис. 42.2. Вариант схемы УКВ-ЧМ радиоприемника
УКВ-ЧМ радиоприемник на диапазон 68—80 МГц
Радиоприемник на микросхеме КХА058 (рис. 42.3) может работать при варьировании параметров катушки индуктивности L1 в радиовещательных диапазонах 68—80 МГц или 80—108 МГц [42.3]. За счет использования предусилителя на транзисторе VT1 чувствительность его повысилась до 5 мкВ. В качестве антенны можно использовать отрезок провода длиной 30—90 см.
Катушка индуктивности L1 содержит 7 (или 3 — для ВЧ-поддиапазона) витков провода ПЭВ-2 0,3—0,5 мм, намотанных на оправке диаметром
Рис. 42.3. Схема УКВ-ЧМ радиоприемника на микросхеме KXA0S8 на диапазон 68—80 МГц или 80— 108 МГц
3,5 мм. Диод VD2 устанавливать не обязательно — он предназначен для защиты радиоприемника от неправильного подключения батареи питания. Стоит учесть, что на этом диоде дополнительно теряется до 0,7 В питающего напряжения.
Варианты использования микросхемы КХА058, опубликованные на страницах журнала «Радиолюбитель», приведены на рис. 42.4 и 42.5 [42.1—42.3 и др.].
Рис. 42.4. УКВ-ЧМ радиоприемник на микросхеме КХА058
Рис. 42.5. Вариант схемы УКВ-ЧМ радиоприемника на микросхеме КХА058
Простой детектор узкополосной ЧМ на микросхеме SA612A может быть выполнен по схеме, рис. 42.6 [42.4]. Устройство работает в диапазоне входных сигналов 0,5—2 В. В диапазоне частот 420—500 кГц (среднее значение — 455 кГц) амплитуда выходного сигнала прямо пропорционально зависи т от частот входного с крутизной преобразования 13 мВ/кГц. Устройство потребляет ток до 2,5 мА.
Рис. 42.6. Схема детектора сигналов узкополосной частотной модуляции
УКВ радиоприемник, схема которого представлена на рис. 42.7, работает в диапазоне длин волн 100—108 МГц [42.5]. Его высокочастотная часть выполнена на микросхеме DA1 К174ПС1.
Контур L2C7 настроен на промежуточную частоту 6,5 МГц. Через разделительный конденсатор С9 сигнал промежуточной частоты подается на вход телевизионного модуля А1 (УПЧЗ-1), где происходит усиление и детектирование частотно-модулированного сигнала. С выхода детектора низкочастотный сигнал подается на вход УНЧ, выполненный, например, на микросхеме К174УН7.
Катушки LI, L3 бескаркасные, намотаны на оправке диаметром 4 мм и имеют 10 витков провода диаметром 0,8 мм. Катушка L2 намотана на каркасе от контура УПЧ и имеет подстроечный ферритовый сердечник. Она содержит 20 витков провода диаметром 0,15 мм.
Микросхему К174ПС1 можно заменить на К174ПС4, УПЧЗ-1 — на УПЧЗ-2.
УКВ ЧМ радиовещательный приемник, схема которого представлена на рис. 42.8, выполнен на микросхеме К174ПС1 [42.6].
Бескаркасная катушка индуктивности L1 намотана проводом ПЭВ-2 0,31 на оправке диаметром 3 мм. Она содержит 12 витков с отводом от 4-го витка. Переключатель S1 за счет переключения числа витков (4 или 12) позволяет выбрать диапазон приема — 85—108 МГц или 65—75 МГц.
Рис. 42.9. Схема УКВ-ЧМ радиоприемника на микросхеме К174ХА34
Антенна приемника — отрезок провода МГШВ длиной 1 м.
Резистор R2 подбирают до установления напряжения 3 В на коллекторе транзистора VT1. Приемник можно питать от источника напряжением 6 В. Для этого достаточно исключить элементы VD1 и R3. Сигнал с выхода приемника (с коллектора транзистора VT1) через конденсатор емкостью 10 мкФ можно подать на внешний УНЧ, заменив телефонный капсюль резистором сопротивлением 1,6 кОм.
Специализированная микросхема ΚΙ 74ХА34 (рис. 42.9) предназначена для использования в узкополосных ЧМ-радиоприемниках
[42.7]. Зарубежный прототип микросхемы — TDA7021T.
Ее номинальное напряжение питания составляет Ъ В ±10 %, предель-
Рис. 42.10. Схема УКВ-ЧМ радиоприемника на микросхеме К174ХА34
ное — 6 В. Потребляемый ток до 10 мА. Частотный диапазон входного сигнала 1,5—110 МГц. Выходное напряжение звуковой частоты — не менее 60 мВ при входном напряжении порядка 15 мкВ и соотношении сигнал/шум 40 дБ. Коэффициент гармоник — до 2,5 %.
Технические характеристики радиоприемника (рис. 42.10): диапазоны принимаемых частот — 64—73 МГц; 90—108 МГц, напряжение питания — 4,5 В (3,5—7,5 В), потребляемый ток — до 16 мА, полоса воспроизводимых частот — 0,3—6 кГц (при подключении наушников ТДС13-2 — 0,1—12,5 кГц), выходная мощность— свыше 100 мВт, коэффициент нелинейных искажений — не выше 3 %, габариты — 95x65x23 мм [42.8].
Катушка индуктивности L1 выполнена без каркаса на винте М3х20 проводом ПЭВ2 0,35 мм. Она содержит 5+7 витков, отсчет снизу-вверх по схеме. Вывод 5 микросхемы должен быть присоединен к схеме проводником минимальной длины.
Для повышения чувствительности радиоприемника примерно в 2 раза можно отключить систему бесшумной настройки, зашунтировав выводы 2 и 4 микросхемы резистором 10 кОм.
Шустов М. А., Схемотехника. 500 устройств на аналоговых микросхемах. — СПб.: Наука и Техника, 2013. —352 с.
УКВ-ЧМ РАДИОТОЧКА на КХА058
Простая радиоточка позволяет прослушивать только одну программу проводного вещания, и то, только там, где есть проводное вещание.
Во многих населенных пунктах сейчас свертывают проводное радиовещание по причине экономической невыгодности и абонентские громкоговорители превращаются в ненужный хлам «Оживить» такой громкоговоритель, в котором есть только динамик и переходной трансформатор, можно установив в его корпус небольшую плату на которой собран простой радиоприемник на микросборке КХА058.
Микросборка КХА058 представляет собой пластинку из керамики, с одного ряда которой расположено 19 выводов. На этой пластинке смонтирована безкорпусная микросхема, безкорпусные резисторы и конденсаторы. Затем, пластинка на заводе-изготовителе залита компаундом, обычно, красного цвета.
В общем, выглядит как прямоугольная расческа, с одной стороны гладкая, а с другой бесформенная. С гладкой стороны проставлена маркировка и метка, показывающая у какого края первый вывод.
Стоит КХА058 обычно столько же, сколько и К174ХА34, К174ХА42, но для сборки УКВ-ЧМ приемника требует значительно меньше внешних деталей Принципиальная схема приемника показана на рисунке 1.Антенна — кусок монтажного провода, длиной около двух метров. Чем длиннее антенна, тем лучше будет прием.
Сигнал от антенны на вход микросхемы поступает через конденсатор С8. Входного контура нет, да он здесь и не нужен. Единственный контур, — гетеродинный, он состоит из катушки L1, конденсатора С2 и варикапа VD1.
Варикап, это такой диод, у которого ярко выражен эффект барьерной емкости, которая к тому же меняется в зависимости от величины приложенного к нему обратного напряжения. Получается, как-бы, переменный конденсатор, емкость которого можно менять, меняя на нем обратное напряжение при помощи переменного резистора R2.
Этот резистор и служит органом настройки. Такой способ настройки называется электронной настройкой, его преимущество в том, что орган настройки, в данном случае переменный резистор, может быть расположен далеко от контура.
И такие дестабилизирующие факторы, как, например, влияние емкости рук, на контур оказывают минимальное воздейстаие.
Низкочастотный сигнал снимается с 15-го вывода микросборки А1. Резистор R4 служит нагрузкой предварительного УЗЧ, который есть в микросхеме, и регулятором громкости, с которого низкочастотный сигнал поступает на оконечный УНЧ, выполненный на транзисторе VT1.
В коллекторной цепи VT1 включена первичная обмотка трансформатора Т1 В качестве трансформатора Т1 и динамика В1 используется трансформатор и динамик от абонентского громкоговорителя («радиоточки»). В коллекторную цепь транзистора включена высокоомная обмотка трансформатора, то есть, та, которая в «радиоточке» подключалась к радиосети.
А динамик подключен к вторичной, низкоомной обмотке (так же, как в «радиоточке»). То есть, отпаивать динамик от трансформатора не нужно, — оставить как есть, а обмотку трансформатора, которая шла к радиосети подключить в коллекторную цепь VT1.Однокаскадный усилитель на VT1 с трансформаторным выходом обеспечивает мощность около 0.
05W Это конечно мало, но для прослушивания радио с нормальной громкостью вполне достаточно.
Питается приемник от сетевого адаптера для питания портативной аппаратуры или игровых приставок типа «Денди».
Источник питания подключается через разъем Х1 Диод VD2 служит для того, чтобы защитить схему от случайного неправильного подключения питания Без этого диода, если перепутать полярность подключения источника питания, может выйти из строя микросборка или транзистор, а так, диод просто закроется и не даст неправильно подключенному напряжению пройти на схему Поэтому, если перепутаете полярность, приемник не испортится, а просто не будет работать, пока не включите правильно. Большинство деталей смонтировано на печатной плате, схематически изображенной на рисунке 2. Плата сделана из фольгированного стеклотекстолита. Дорожки расположены только с одной стороны, а вторая сторона, если текстолит был с двух сторонней фольгировкой, протравлена полностью.
Переменные резисторы R2 и R4 могут быть любого типа, их можно как расположить на плате (если размер резисторов позволит), так и установить на передней или верхней панели корпуса «радиоточки», а затем, соединить с платой проводами. Отдельные провода от платы идут к звуковому трансформатору «радиоточки» и к разъему Х1, который нужно установить где-нибудь на корпусе «радиоточки».
Выключателя питания нет, — если радиоприемником не пользуются можно просто уменьшить громкость до нуля резистором R4 или вынуть сетевой адаптер из электророзетки. От числа витков катушки L1 зависит то, в каком диапазоне будет работать приемник. Для диапазона 65..84 МГц она должна содержать 7 витков, а для диапазона 88… 108 МГц — 3 витка.
Катушка безкаркасная, внутренним диаметром 4 мм. Можно в качестве оправки при намотке использовать хвостовик сверла диаметром 3,8-4,2 мм Намотать на нем катушку, сформовать, зачистить и облудить выводы, а затем из получившейся «пружинки» вытащить сверло. Катушку наматывают медным намоточным проводом диаметром 0,43…0,61 мм.
Налаживание несложно если все детали исправны и нет ошибок в монтаже приемник начинает работать сразу. Нужно подключить антенну и установив R4 в положение максимальной громкости (верхнее, по схеме, положение), очень медленно поворачивая вал R2 «поймать» какую-нибудь радиостанцию.
Приемник должен принимать практически все местный УКВ-ЧМ радиостанции, работающие в диапазоне, на который он сделан.
Если диапазон окажется смещенным, а часть радиостанций за его пределами, — его можно подогнать подстройкой L1 путем растягивания или сжимания катушки Добиться оптимального качества звучания (наибольшая громкость при наименьших искажениях) можно точным подбором сопротивления R5 в пределах 20-100 kOм.
Еще интересно почитать:
Коллектив авторов – “Шпионские штучки” и устройства для защиты объектов и информации
Рис. 2.55.Подключение микросхемы УПЧЗ-1М
Однако следует иметь в виду, что эта схема не имеет системы АПЧГ.
Поэтому нужно принимать меры по экранировке платы, чтобы исключить влияние тела оператора на настройку приемника.
Приемник УКВ диапазона с ЧМ и низковольтным питанием
Приемник работает в диапазоне 64-108 МГц и имеет чувствительность не хуже 5 мкВ/м. Номинальное напряжение питания – 3 В.
Весь высокочастотный тракт, включая ЧМ детектор, УВЧ и гетеродин, собран на одной специализированной микросхеме DA1 типа К174ХА34.
Эта микросхема представляет собой УВЧ, смеситель, гетеродин, УПЧ, усилитель-ограничитель, ЧМ детектор, системы шумопонижения и сжатия девиации частоты, которая позволяет использовать низкую промежуточную частоту 60–80 кГц. Принципиальная схема приемника приведена на рис. 2.56.
Рис. 2.56.Приемник с низковольтным питанием
Сигнал с антенны поступает на УВЧ через конденсатор C1. Частоту настройки гетеродина определяют элементы L1, С4, С5, VD1. Настройка на станции осуществляется резистором R1, изменяющим напряжение на варикапе VD1 типа КВ109.
В качестве ФПЧ используются активные RC-фильтры на операционных усилителях, внешними элементами которых являются конденсаторы С6, С8, С9, С11, С12 и С13. Сигнал звуковой частоты через конденсатор C16 поступает на регулятор громкости – резистор R3.
УЗЧ приемника может быть любым, в том числе и на микросхеме К174ХА10. Постоянные резисторы типа МЛТ-0,125. Катушка L1 бескаркасная с внутренним диаметром 3 мм. Она имеет 7 витков провода ПЭВ 0,31.
Настройка заключается в укладке диапазона подстройкой конденсатора С4.
УКВ приемник с ЧМ на специализированной микросборке КХА058
Этот приемник прост в настройке и в изготовлении, и может быть рекомендован для повторения широкому кругу читателей. Основу приемника составляет микросборка КХА058, которая содержит в своем составе гетеродин, смеситель, УПЧ, детектор. Приемник имеет чувствительность с антенного входа около 5 мкВ/м при соотношении сигнал/шум 26 дБ. Принципиальная схема приемника представлена на рис. 2 57.
Рис. 2.57.Радиоприемник на микросборке КХА058
Сигнал с антенны поступает на вход апериодического усилителя высокой частоты, выполненного на транзисторе VT1 типа КТ3107. Усиленный сигнал через конденсатор СЗ поступает на вход микросборки DA1. В ней происходит усиление и демодуляция ЧМ сигнала принимаемой радиостанции.
Частота гетеродина определяется параметрами контура L1, VD1 и конденсатора, находящегося в микросборке. Перестройка в пределах диапазона производится изменением напряжения на варикапе VD1, которое снимается с движка резистора R7.
Напряжение на резистор R7 подается от внутреннего стабилизатора микросборки.
Выходное напряжение НЧ с выхода микросборки поступает на вход эмиттерного повторителя на транзисторе VT2 типа КТ315. С него сигнал подается на головные телефоны В2 или на вход УЗЧ с чувствительностью не хуже 50 мВ.
Транзистор VT1 можно заменить на КТ3128, КТ361. Транзистор VT2 – на KT3102. Вместо варикапа VD1 можно использовать КВ109, KB122, КВ123. Катушка L1 бескаркасная, намотана на оправке диаметром 3,5 мм. Катушка L1 содержит 7 витков провода ПЭВ 0,4 мм для диапазона 68–80 МГц или 3 витка – для диапазона 80-108 МГц.
Если предполагается использовать приемник для работы с одним радиомикрофоном, то можно применить фиксированную настройку.
При этом можно исключить из схемы элементы VD1, R7, R8, а параллельно катушке L1 включить подстроенный конденсатор емкостью 4-30 пФ, который позволит перекрыть весь необходимый диапазон.
2.4.3. Конвертеры для работы с радиоприемниками вещательных диапазонов
Как правило, у потребителя уже имеется приемник на радиовещательные диапазоны, и ему нет необходимости собирать и настраивать приемное устройство для работы с радиопередатчиками. Достаточно иметь приставку-конвертер, работающую с обычным приемником.
Конвертеры несколько снижают чувствительность приемника, но в ряде случаев это не мешает получать качественный прием необходимого сигнала. Ниже приводятся схемы и описания конвертеров на транзисторах и микросхемах. Устройства рассчитаны для работы в определенных диапазонах частот.
Однако все описанные устройства можно использовать и на других частотах. Для этого, как правило, нужно только изменить частоту гетеродина конвертера. Конструктивно они могут быть выполнены в отдельном корпусе и с автономным источником питания.
Но можно и встраивать их непосредственно в корпус используемого приемника.
УКВ конвертер на двух полевых транзисторах
Принципиальная схема конвертера представлена на рис. 2.58.
Рис. 2.58.Конвертер на двух полевых транзисторах
Он позволяет принимать сигналы с частотной модуляцией при помощи обычного УКВ ЧМ приемника. Входной сигнал с частотой 58–78 МГц выделяется входным контуром L1, С1, настроенным на середину этого диапазона, и поступает далее на затвор полевого транзистора VT1 типа КП3О3Г. На этом транзисторе выполнен преобразователь частоты.
На исток транзистора VT1 через конденсатор С4 подается сигнал гетеродина, выполненного на полевом транзисторе типа КП303Г. Контур гетеродина L2, С6 настроен на частоту 30 МГц. В результате входной сигнал преобразуется в сигнал частотой 88-108 МГц.
Этот сигнал снимается со стока транзистора VT1 и через конденсатор СЗ поступает на антенный вход промышленного приемника.
Транзисторы могут быть с другими буквенными индексами. Резисторы типа МЛ-0,125, конденсаторы КМ, КД, КЛС, катушки L1, L2 намотаны на каркасах диаметром 4 мм и длиной 10 мм с латунными подстроечными сердечниками длиной 5 мм. Катушка L1 содержит 5 витков с отводом от 1 витка, катушка L2 10 витков с отводом от 2 витка. Обе катушки намотаны проводом ПЭВ-2 0,4 мм.
Настройка конвертера заключается в настройке контура гетеродина на частоту 29–31 МГц. Входной контур настраивается на середину принимаемого диапазона. Конвертер можно использовать и для приема сигналов в диапазоне 88-108 МГц на УКВ ЧМ радиовещательный приемник. Для этого нужно уменьшить емкость конденсатора С1 до 15 пФ.
УКВ конвертер на одном полевом транзисторе
Конвертер представляет собой модернизированный вариант предыдущей схемы. В данной схеме преобразователь частоты на полевом транзисторе заменен диодным смесителем.
Это сделано с целью согласования низкого входного сопротивления приемника с выходным сопротивлением преобразователя на транзисторе.
Диодный смеситель в этом случае имеет более высокий коэффициент передачи, а следовательно, увеличивается и чувствительность конвертера в целом.
Принципиальная схема конвертера приведена на рис. 2.59.
Рис. 2.59.Конвертер на полевом транзисторе
Гетеродин конвертера выполнен на транзисторе VT1, его частота задается параметрами катушки L1 и конденсатора C1. Сигнал гетеродина частотой около 30 МГц поступает на анод германиевого диода VD1. На катод этого диода поступает принятый антенной сигнал.
Одновременно на катоде диода присутствуют и сигналы продуктов преобразования частот: Fс + Fг и Fс – Fг, которые выделяются входными цепями используемого приемника. Конвертер может работать без дополнительной настройки с приемником диапазона УКВ1 или УКВ2.
В качестве диода VD1 можно использовать практически любой маломощный диод, например, Д18, ГД507 и т. д. В качестве катушки L2 использован дроссель ДМ-0,1 с индуктивностью 10 мкГн. Катушка L1 намотана на каркасе диаметром 5 мм и длиной 10 мм, и содержит 10 витков провода ПЭВ-2 0,4 мм с отводом от 2 витка.
Подстроечный сердечник – из меди или латуни длиной 5 мм.
Настройка производится аналогично рассмотренной выше схеме.
УКВ конвертер на специализированной микросхеме
Отсутствие элементов настройки существенно упрощает конструкцию преобразователя, так как настройка производится самим приемником. В конвертере используется микросхема К174ПС1, которая имеет хорошую развязку между сигналом гетеродина и входным сигналом.
Следовательно, даже мощные входные сигналы незначительно расстраивают гетеродин. Микросхема некритична к питающему напряжению, так как содержит встроенный стабилизатор напряжения.
Принципиальная схема конвертера приведена на рис. 2.60.
Читать
До недавнего времени область техники, которой посвящена эта книга, была под строгим государственным контролем, и информация о достижениях науки в этой области была доступна только узкому кругу специалистов
Вместе с развитием рыночных отношении и снятием “железного занавеса” возникла возможность вынесения темы “секретных” устройств и технологий на широкое обсуждение. Условия успешного развития бизнеса сегодня неразрывно связаны с использованием информационных ресурсов, поэтому и круг читателей, интересующихся этой темой, постоянно растет.
Среди книг, опубликованных на настоящий момент в России и странах Содружества, данная книга выделяется доступностью изложения материала без ущерба для его качества, широтой охвата темы, хорошим стилем изложения, достаточным количеством иллюстративного материала.
На наш взгляд, эта книга будет очень полезна прежде всего сотрудникам служб безопасности государственных и частных предприятий, уделяющих большое значение вопросу защиты коммерческой информации, а также подготовленным радиолюбителям, желающим применить свои знания в этой области.
Генеральный директор Ассоциации Защиты Информации “Конфидент”
Кузнецов П.А.
С тех мор как люди научились говорить и записывать речь, они получают и хранят, похищают и защищают информацию.
“Слово не воробей: вылетит не поймаешь”, “слово серебро, а молчание золото” — эти пословицы являются первыми руководствами по сохранению информации. А первым известным промышленным шпионом можно считать Прометея, осуществившего несанкционированную другими богами передачу людям чрезвычайно ценной технологии получения и использования огня.
Правители стремились узнать как можно больше о соседних царях и царствах, банкиры и ростовщики о конкурентах и клиентах, мужья о женах, жены о мужьях, те и другие о соседях список, конечно, далеко не полный. И конечно с давних пор развивались технологии получения и защиты информации.
Первые известные случаи шифровки и дешифровки сообщений относятся ко времени древних египетских царств. Значительное развитие это ремесло получило в древнем Китае. В 400 г. до н. э. Сунь Цзы писал: “То, что называют предвидением, не может быть получено ни от духов, ни от богов… ни посредством расчетов.
Оно должно быть добыто от людей, знакомых с положением противника”.
С появлением почты перехватывались и подменялись письма, посылались ложные сообщения. С развитием математики все большее развитие получали системы шифровки и дешифровки сообщений.
Шло время, появились первые телефон, телеграф, фотокамера, радио. Объем и ценность передаваемой информации заставили рыцарей плаща и кинжала освоить и эти области. “Кто владеет информацией, тот владеет миром” — писал Черчилль, и он был далеко не первым, кто понимал ценность информации.
В отрасли, связанные с получением и защитой информации, всегда вкладывались большие деньги. В нашей стране в послеоктябрьский период была создана стройная система добывания и защиты информации. Строгая регламентация касалась всех сторон циркулирования информации — и организационных, и технических.
Государственную и военную тайну охраняли десятки тысяч отлично подготовленных профессионалов, а о такой эффективности работы внешней разведки могли на Западе только мечтать.
Высшее руководство разведывательными службами осуществлялось Политбюро, а годовой разведплан утверждался лично Генеральным секретарем.
В США на техническое переоснащение американской разведки до 2000 года выделено 100 миллиардов долларов. В принципе решен вопрос о передаче добываемой информации частным лицам.
Развитие рыночных сообщений, развал системы жесткого контроля за применением и производством техники контроля и защиты информации, ввоз ее по официальным и неофициальным каналам из-за границы привели в настоящее время к появлению развитого рынка услуг в этой области.
На этом рынке представлены сейчас несколько сотен типов различного рода устройств контроля и защиты информации отечественного и импортного производства. Услуги в этой области предлагают несколько десятков предприятии.
Законодательство Российской Федерации по регулированию деятельности в этой области за нарушение тайны переписки, телефонных переговоров и телеграфных сообщений граждан предполагает “до шести месяцев исправительных работ или штраф до одного минимального месячного размера оплаты труда, или общественное порицание”.
А так как доказать факт нарушения тайны чрезвычайно трудно, то это вряд ли останавливает специалистов от промышленного шпионажа. Кроме того, следует учесть многочисленных “любителей” получения и продажи чужих секретов. Криминальные структуры имеют в своем распоряжении специальную технику и доверенных людей, на обучение которых не скупятся.
Службы безопасности многих коммерческих структур успешно проводят операции по внедрению людей и техники к конкурентам. Следует признать, что успешность действий как небольших, так и огромных предприятий в области добывания и защиты информации является непременным условием их выживания.
Конечно, небольшое предприятие не может позволить таких затрат, на которые идут крупные корпорации, но и секреты этих предприятий стоят не таких огромных денег. Рынок в настоящее время предлагает как самые дешевые (но это не говорит об их недостаточной эффективности), так и самые изощренные (и дорогие) системы добывания и защиты информации.
Целью данной книги является ознакомление широкого круга читателей с основными методами добывания и защиты информации, а также техническими средствами от самых простых, которые можно изготовить в любительских условиях, до самых сложных, использующих последние достижения техники и технологии.
Первые две главы данной книги посвящены средствам и методам контроля (добывания) информации, описанию технических данных конкретных образцов техники и их принципиальных схем.
Третья глава посвящена описанию принципиальных схем устройств защиты информации, их характеристик.
В четвертой главе, даются рекомендации по организации и техническому описанию противодействия промышленному шпионажу, рекомендации по защите компьютеров и их сетей, сделан обзор рынка технических средств и услуг в этой области.
Генеральный директор ООО “ЛОЗа”
Подкаминский Ю.А.
Бурное развитие техники, технологии, информатики в последние десятилетия вызвало еще более бурное развитие технических устройств и систем разведки.
В самом деле, слишком часто оказывалось выгоднее потратить N-ю сумму на добывание, например, существующей уже технологии, чем в несколько раз большую на создание собственной.
А в политике или в военном деле выигрыш иногда оказывается просто бесценным.
В создание устройств и систем ведения разведки вкладывались и вкладываются огромные средства во всех развитых странах. Сотни фирм многих стран активно работают в этой области. Серийно производятся десятки тысяч моделей “шпионской” техники. Эта отрасль бизнеса давно и устойчиво заняла свое место в общей системе экономики Запада и имеет прочную законодательную базу.
В западной печати можно найти весьма захватывающие документы о существовании и работе международной организации промышленного шпионажа “Спейс Инкорпорейтед”, а заодно и познакомиться со спектром услуг, предлагаемых этой компанией.
Так, английская газета “Пипл” сообщает, что среди клиентов компании есть не только промышленники, но и организованные преступные группировки. Как и любой бизнес, когда он выгоден, торговля секретами расширяет область деятельности, находя для своего процветания выгодную почву.
Так, в Израиле, по примеру США, начинают относится к ведению разведки в экономической области как к выгодному бизнесу.
В качестве подтверждения можно привести факт создания бывшим пресс-секретарем израильской армии Эфраимом Лапидом специализированной фирмы “Ифат” по сбору и анализу сведений, которые могли бы заинтересовать различных заказчиков (не исключая и министерство обороны). По мнению Э. Лапида, Израиль, отличающийся большим спектром международных связей, выбором иностранной печати и удачным геополитическим положением, является “удобным” государством для организации и ведения “бизнес-разведки”.
freshgeek.ru
Простой двухдиапазонный УКВ приемник на микросхеме
Данный двухдиапазонный УКВ радиоприемник рассчитан на прием радиостанций в диапазоне 64…74 мГц и 88…108 мГц.
Достоинства данной схемы.
- Простота в изготовлении за счет использования малого количества деталей, а следовательно малые размеры;
- Питание приемника от 3 до 6 В, при токе потребления 20 мА;
- Микросхема на которой построен приемник имеет в себе усилитель высокой частоты, гетеродин, смеситель, усилитель промежуточной частоты, частотный демодулятор, предварительный усилитель низкой частоты;
- Чувствительность приемника не хуже 1 мкВ;
Изготовление приемника
Транзисторы VT2, VT3, VT4 выполняют роль параметрического стабилизатора, через него подается напряжение на варикап VD1. Переключение между диапазонами осуществляется с помощью переключателя SA1.
Все катушки наматываются проводом ПЭЛ диаметром от 0,25 до 0,51 мм на оправке диаметром 3 мм и содержат L1-четыре витка, L2- семь витков, L3- пять витков.
Регулировочный резистор следует использовать многооборотистый СП3-36, для более простой плавной регулировки диапазона. Конденсаторы следует использовать типа К10 или аналогичные, полярные К50-16б резисторы типа МЛТ. Варикап КВ122А можно заменить на КВ106А. Транзисторы VT2…VT4 с любым буквенным индексом. Микросхему К174ХА34 можно заменить на TDA7021. переключатель типа ПД-9-2 или ПД-9-1. Детали монтируются на одностороннем стеклотекстолите размерами 60х40.
Скачать печатную плату двухдиапазонного УКВ приемника
Настройка двухдиапазонного УКВ радиоприемника
Настройка по диапазону осуществляется путем сжатия или разжатия катушек L2(регулирует диапазон 64…74 мГц ), L3 (регулируется диапазон 88…108 мГц). Необходимо добиться перекрытия диапазоны. После этого необходимо зафиксировать их термоклеем, воском, парафином или любым другим диэлектрическим материалом. Более точная настройка диапазона осуществляется с помощью подбора резисторов R3 и R7. Начинать регулировку лучше всего с диапазона 88…108 мГц.
Усилитель Звуковой частоты для радиоприемника
Схема двухдиапазонного УКВ радиоприемника нуждается в оконечном усилителе, ниже представлена схема простого усилителя НЧ на микросхеме К174УН31.
Характеристики оконечного усилителя для двухдиапазонного УКВ приемника
Диапазон воспроизводимых частот 20…30000 Гц
Напряжение питания 1,8…6,6 В
Ток потребления 7 мА
Сопротивление нагрузки не менее 8 Ом
Выходная мощность 1,2 Вт
Данное устройство собирается на одностороннем стеклотекстолите размерами 35х35 мм. При безошибочной сборке усилитель сразу начинает работать, необходимо только при помощи резистора R3 установить нужный нам коэффициент усиления. Сделать это можно на слух, нужно добиться отсутствия искажений при максимальном уровне звука.
Скачать печатную плату
На этом все. Если у Вас есть замечания или предложения по данной статье, прошу написать администратору сайта.
Успехов!
Список используемой литературы: Шелестов И.П. «Радиолюбителям полезные схемы»
electrongrad.ru
УКВ ЧМ приёмники | Кое-что из радиотехники
УКВ ЧМ приёмник прямого преобразования (Рис.1) обеспечивает высококачественный приём радиовещательных станций, работающих в диапазоне 65,8…..73 МГц.
Особенностью приёмника является прямое преобразование и фазовая автоподстройка частоты. Чувствительность приёмника около 200 мкВ, что вполне достаточно для приёма местных радиостанций на комнатную антенну. Максимальный допустимый уровень входного сигнала – 100 мВ, выходное напряжение на ЗЧ – около 50 мВ.
Приёмник (на Рис.1 изображена принципиальная схема его радиочастотной части) состоит из широкополосного входного контура L1C1, настроенного на среднюю частоту диапазона (69,5 МГц), смесителя на встречно-параллельных включённых диодах VD1, VD2, гетеродина VT1, перестраиваемого варикапом VD3, и детектора (микросхема А1) с фильтром R3R5C8R6C9R7C10 в цепи ООС, охватывающей операционный усилитель (ОУ) А1. Гетеродин работает на частотах вдвое меньше частоты принимаемого сигнала. Настройка на радиостанции осуществляется переменным резистором R12, автоподстройка – варикапом VD4, подстроечный резистор R1 служит для балансировки ОУ А1.
Катушки L1и L2 намотаны проводом ПЭЛ – 0,8 на полистироловых каркасах диаметром 8 и длинной 20 мм. с подстроечниками типа СЦР-1 из карбонильного железа. Первая из них содержит 5, вторая – 8 витков ( отводы от второго витка). Катушка L3 (2 витка провода ПЭЛШО – 0,2) намотана поверх катушки L2.
Налаживание начинают с настройки на рабочие частоты входного и гетеродинного контуров подстроечниками катушек L1,L2 и проверки перекрытия гетеродинного контура по частоте при перемещении движка переменного резистора R12 из одного крайнего положения в другое. Затем подстроечным резистором R1 балансируют ОУ А1 – устанавливают на его выходе напряжение, равное нулю. Оптимальную связь смесителя с гетеродином устанавливают подбором ёмкости конденсаторов С2, С3 или числа витков катушки L3. В гетеродине глубину обратной связи подбирают минимально необходимой для устойчивой работы. Для этого смещают отвод катушки L2 ближе к её верхнему ( по схеме ) выводу.
Для питания приёмника необходим стабилизированный двуполярный источник напряжения, обеспечивающий ток в нагрузке не менее 25 мА.
УКВ ЧМ приёмник с фиксированными настройками (Рис.2) предназначен для приёма передач радиостанций, работающих в диапазоне 65,8….73 МГц. Чувствительность приёмника – около 200 мкВ, потребляемый ток не более 5 мА.
Приёмник выполнен по схеме прямого преобразования с фазовой автоподстройкой частоты. Он содержит входной контур L1, C1, C2, настроенный на среднюю частоту диапазона (69,5 МГц.), апериодический усилитель РЧ, VT1, двухтактный гетеродин, балансный смеситель, и усилитель постоянного тока ( транзисторы сборок А1 и А2) и предварительный усилитель ЗЧ (V2), согласующий выход приёмника со стереодекодером. Гетеродинный контур образован катушкой L2, варикапной матрицей VD1 (для фазовой автоподстройки частоты), и встречно включёнными диодами VD2, VD3 (для перестройки приёмника по частоте). Управляющее напряжение, смещающее p-n переходы этих диодов в обратном направлении, снимается с движков подстроечных резисторов R16 – R19, подключаемых к катодам диодов кнопочным переключателем S1. Для работы в приёмнике пригодны диоды, у которых ёмкость при нулевом смещении составляет 20….25 пФ.
Катушки L1 и L2 намотаны посеребрённым проводом диаметром 0,5 мм на пластмассовых каркасах диаметром 7 и длинной 20 мм. Обе катушки содержат по 6 витков, длинна намотки – 10 мм. Отвод у L1, идущей к конденсатору С3, сделан от 2,5 витка, а идущий к антенне подбирают опытным путём. Отвод у катушки L2 – от середины. Для подстройки индуктивности применены ферритовые (100НН) подстроечники типоразмера СС2,8 Х 12 мм.
Налаживание начинают с проверки режимов транзисторов по постоянному току ( допустимое отклонение 20%). После этого подключают антенну и устанавливают границы диапазонов: грубо – изменением индуктивности катушки L2, точно – подбором резистора R8*. В заключение подстраивают входной контур по максимальной полосе удержания и подбирают оптимальный уровень сигнала, поступающего в контур из антенны.
